Capacidad de carga de tonelaje portátil y pequeño posicionador de soldadura de la serie HB

1.   La distribución del posicionador de soldadura de servicio de la serie HB:

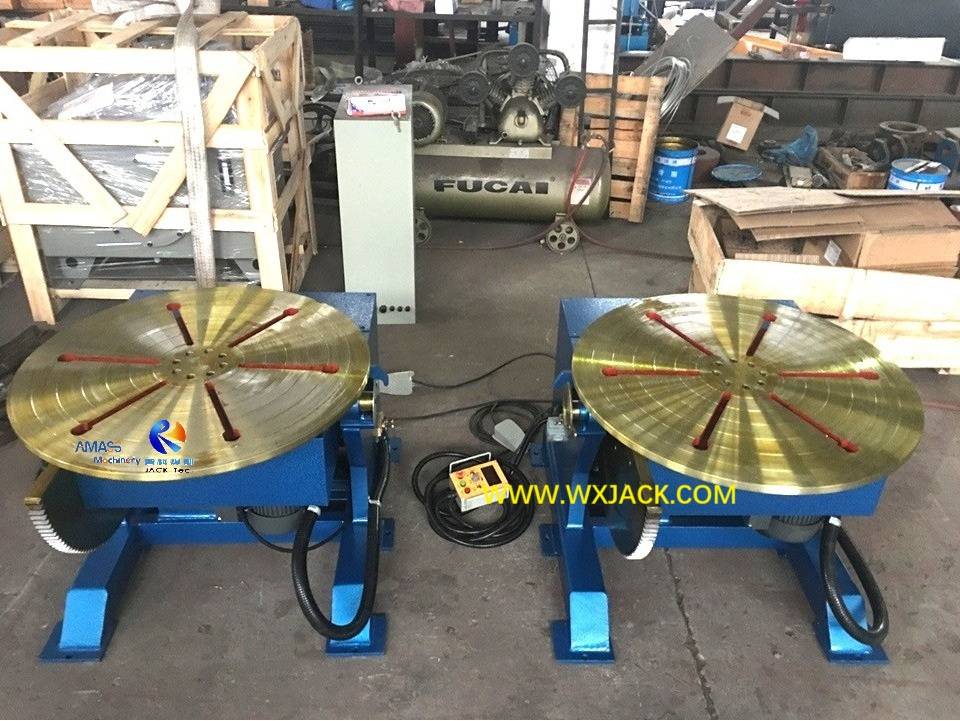

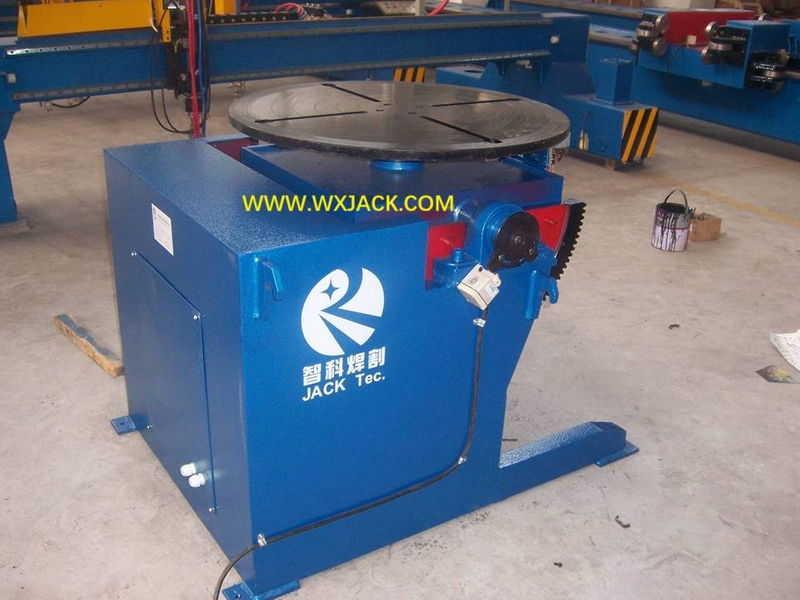

1) Casos aplicantes:  las fotos adjuntas muestran varios ejemplos de posicionador de soldadura pequeño Wuxi Jack con capacidad de carga de luz. Este pequeño plato giratorio de soldadura es el más ligero de su tipo en uso práctico;

2) La capacidad de carga estándar en este subgrupo es de 100 kg , 300 kg y 600 kg . En consecuencia, los modelos de estos tonelaje son HB1, HB3, HB6 respectivamente;

3) Diseño especial: además, también hay otras especificaciones especiales de la pequeña mesa de soldadura rotativa que se puede elegir. Por ejemplo, la imagen de ilustración a continuación del elemento 5) muestra un  posicionador de soldadura de la tabla de trabajo de un solo tonelaje de carga de tonelaje de carga de 200 kg.

2. Aplicación y Uso de puntas de la serie HB Light Duty Posicionador de soldadura portátil Tabla de soldadura rotativa:

1)   Uso del pequeño plato de soldadura:

A) Este posicionador de soldadura de la serie HB de servicio ligero generalmente se usa para fabricar en pequeños tamaños de piezas de trabajo: tuberías, tubos, bridas, etc.;

b) Otra aplicación a menudo vista de pequeños productos de servicio ligero es para uso de laboratorio;

2)   Uso de consejos sobre el posicionador de soldadura de servicio de luz de funcionamiento:

a)  Sugerencia sobre la mesa de trabajo : igual que el rotador de soldadura de servicio ligero , debido a su pequeña altura del plato giratorio de soldadura que es mucho más corto que un operador adulto, para ayudar al operador a operar la máquina cómodamente durante el período de soldadura, muchas veces estos equipos de soldadura portátil se encuentran en un conjunto de mesa de trabajo, por lo que el operador puede manejar el proceso de trabajo convenientemente;

b)   Asegurado firmemente en la superficie de montaje : el posicionador de soldadura de servicio ligero tiene un pequeño y relativo peso ligero de la placa giratoria de soldadura del cuerpo mecánico, lo cual es difícil de mantener constantemente, especialmente durante la etapa de soldadura en la mesa de soldadura rotativa . Por esta razón, para tener un cuerpo mecánico   de pie firmemente durante el período de funcionamiento, su mesa de soldadura rotativa debe asegurarse en el piso del taller mediante las 4 piezas de placas y pernos.

3.   Características técnicas de la serie HB Posicionador de soldadura pequeña Tiradora de soldadura:

1) Cuerpo mecánico duradero:

Con un tamaño tan pequeño de la mesa de soldadura rotativa y su base de montaje, el marco principal mecánico es tan fuerte y sólido como el tonelaje más grande restante de los modelos de servicio medio y de servicio pesado;

2) Unidad de fijación en posicionador de soldadura pequeña:

a) Unidad complementaria: debido a su pequeño tamaño de la tabla de soldadura rotativa, a veces es necesaria una unidad asistente para ayudar a sujetar la pieza de trabajo de longitud más larga;

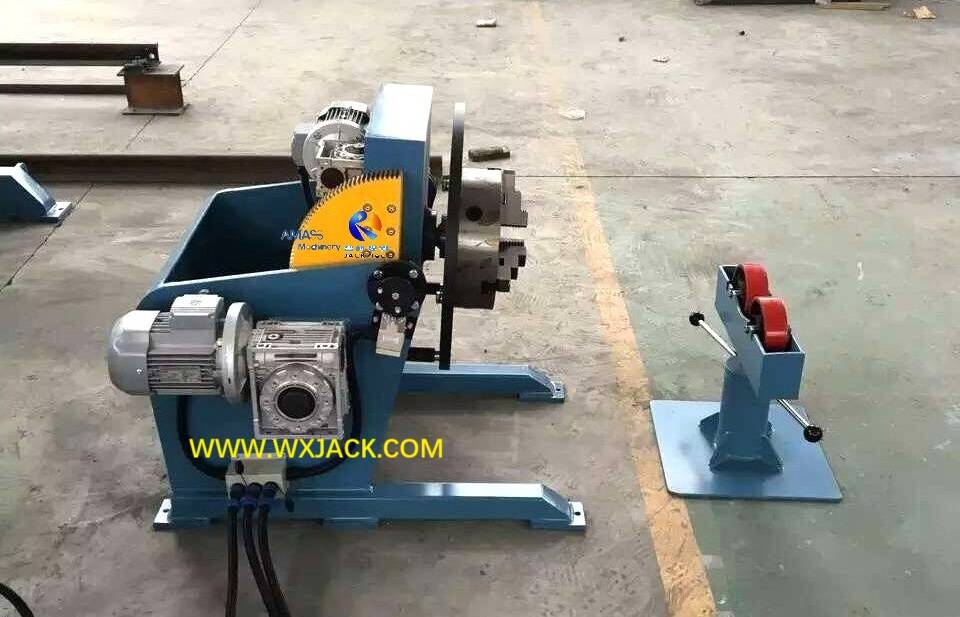

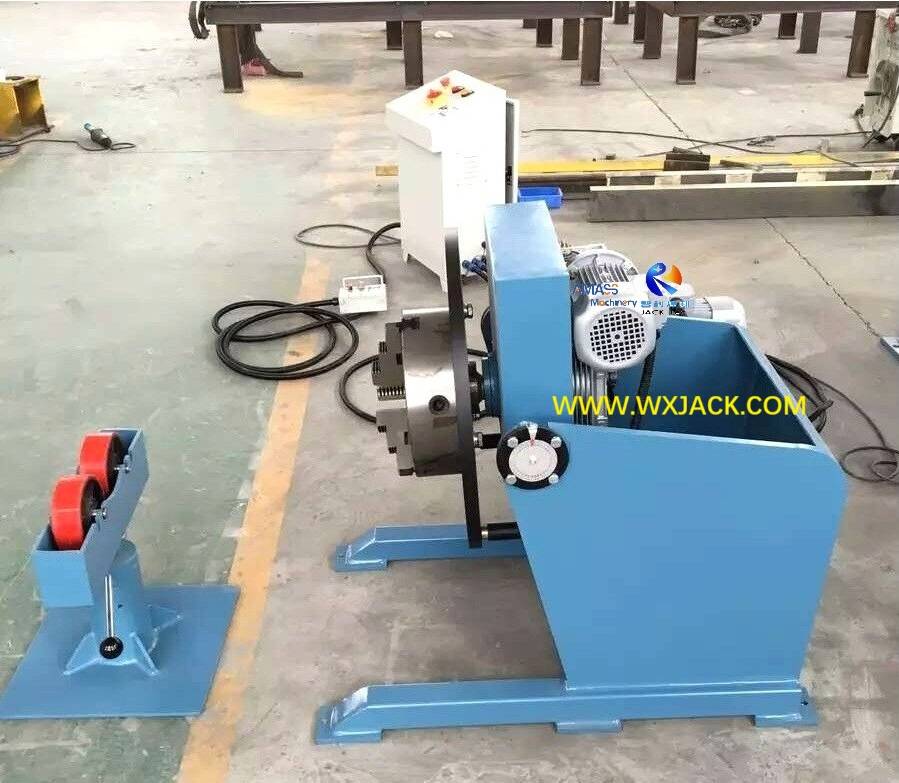

b) Por ejemplo, la imagen a continuación muestra un conjunto de posicionador de soldadura de capacidad de carga de 200 kg: podemos ver que hay una pieza de 3 fuck de garra en la superficie superior de la tabla de soldadura giratoria para fijar la pieza de trabajo; Mientras tanto, se utiliza un estante de soporte de tipo dividido con 2 piezas de rodillos de color rojo para servir como unidad de sujeción de la pieza de trabajo en este equipo. A este respecto, la unidad de fijación reproduce la regla similar al accesorio de soldadura;

Unidad de fijación en posicionador de soldadura pequeña: ( Fig.1 )

3) Diseño de par en posicionador de soldadura portátil:

a) El diseño de par en torque giratorio y el par de inclinación de la tabla de soldadura rotativa es el tema técnico más importante para cualquier conjunto de este equipo de soldadura;

b) Como ejemplo, diseño de torque para la tabla de soldadura rotativa de 600 kg de tonelaje de carga,  verifique a continuación boceto de diseño: ( Fig.2 )

4. Operación en la serie HB Posicador de soldadura de servicio de luz Tabla de soldadura rotativa:

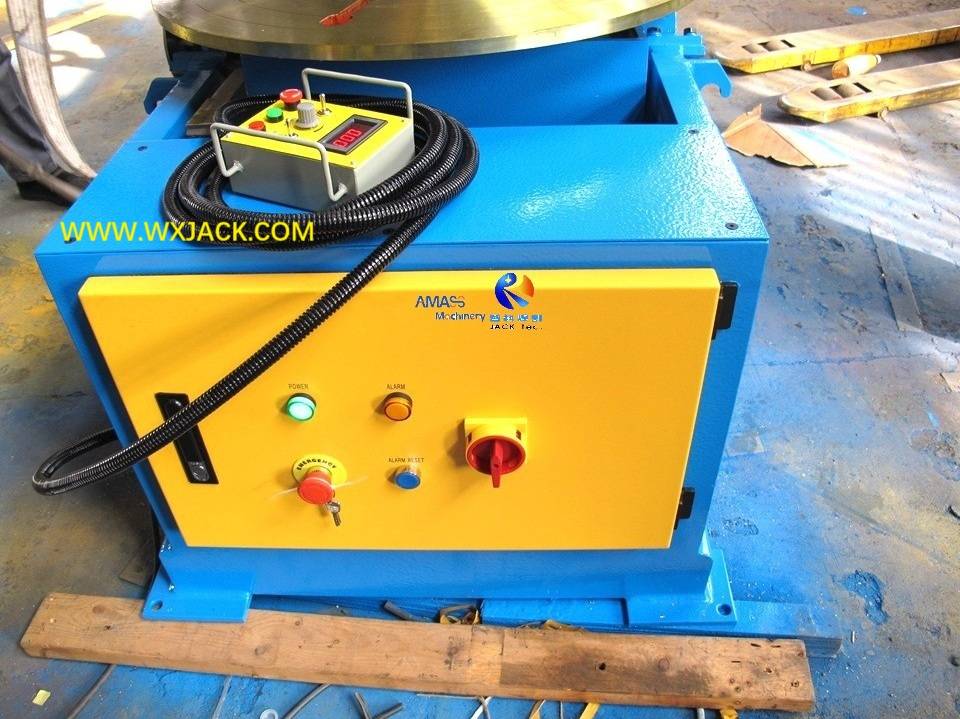

1)  El panel de operación está integrado en la cubierta superior de la placa de control y se coloca junto con el posicionador de soldadura portátil: ( Fig.3 )

2) Velocidad de soldadura: igual que otros tipos de posicionador de soldadura, la velocidad de revolución de la tabla de soldadura rotativa y la pieza de trabajo, que es la velocidad de soldadura, es ajustable con VFD (unidad de frecuencia variable) controlada con inversor de CA. Para los clientes, pueden controlar la velocidad de revuelto por medio del colgante.

5. Parámetros técnicos de la serie HB Light Duty de soldadura pequeña de soldadura:
