Pequeño tamaño mediano PR24 Posicador de soldadura de tubo de presión hacia abajo

1. Esquema sobre el funcionamiento del modelo PR24 Rotador de soldadura de tubería de servicio medio pequeño:

1) Uso:  a partir de la sección del producto anterior, podemos entender que el producto de la serie PR es un tipo de rotador de tubería dedicado para la soldadura, lo que alcanza la orientación de soldadura óptima de la pieza de trabajo, mediante la rotación e inclinación en este equipo;

2) Modelo: PR24 es para procesarse en pequeños miembros de tubería y tubo de diámetro medio.

2. Principales especificaciones técnicas del modelo PR24 Posicador de soldadura de tubería de servicio medio pequeño:

1) piezas de trabajo aplicables:

Como modelo de rotador de tubería de servicio medio pequeño para la soldadura, las piezas de trabajo de ajuste de tubería, tubo, codo para PR24 están dentro del rango de diámetro de  φ  60 mm ~    φ 800 mm , alcance bastante extenso;

2) Tres pasos de trabajo principales:

a) La velocidad giratoria de los rodillos de giro inferior, que es la velocidad de soldadura circunferencial de la pieza de trabajo en el rotador de soldadura de tubería, es ajustable dentro del límite de 0.09 ~ 0.9 rpm, controlada con inversor de CA;

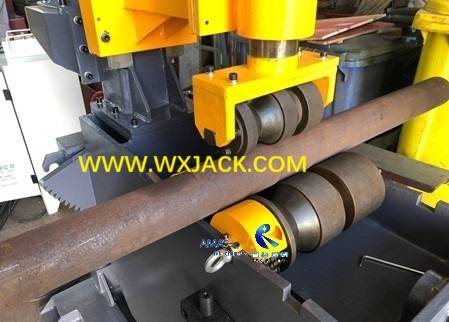

Vista cercana sobre la rotación de la tubería en Wuxi Jack PR24 Modelo: ( Fig.1 )

b) inclinación de la tabla de trabajo:  este modelo PR24 Posicador de soldadura de tubería de servicio medio pequeño tiene el segundo ^movimiento de la tabla de trabajo, o oscilando, alrededor del eje radial de la pieza de trabajo, en velocidad angular constante de 1.2rpm, hacia y desde el rango de -45 ° ~ +45 °;

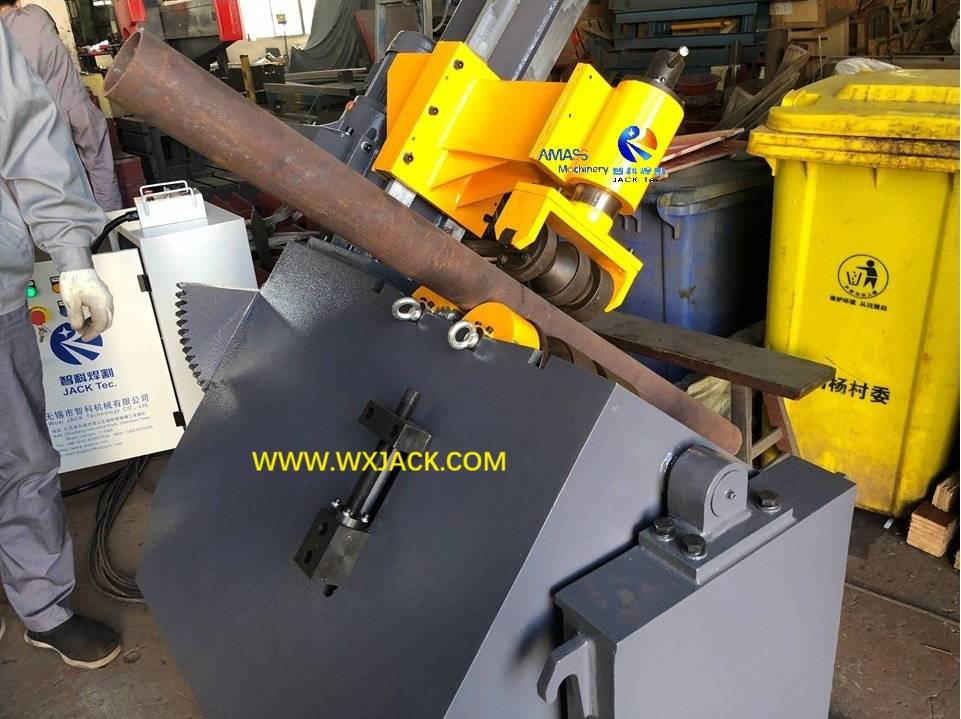

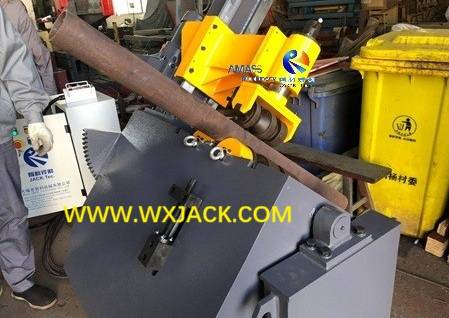

Inclinación de la mesa de trabajo y la tubería en el modelo Wuxi Jack PR24 : ( Fig.2 )

c) Carrera hacia abajo:  antes de la operación de soldadura en este posicionador de soldadura de tubería, el rodillo de giro de la presión hacia abajo superior se eleva dentro de la carrera arriba y abajo de 510 mm, a la velocidad de 245 mm/min. debajo de la unidad del motor, de modo que todos los diámetros de la pieza de trabajo dentro de la especificación nominal se puedan mantener firmemente para soldadura confiable de funcionamiento y circunferencial;

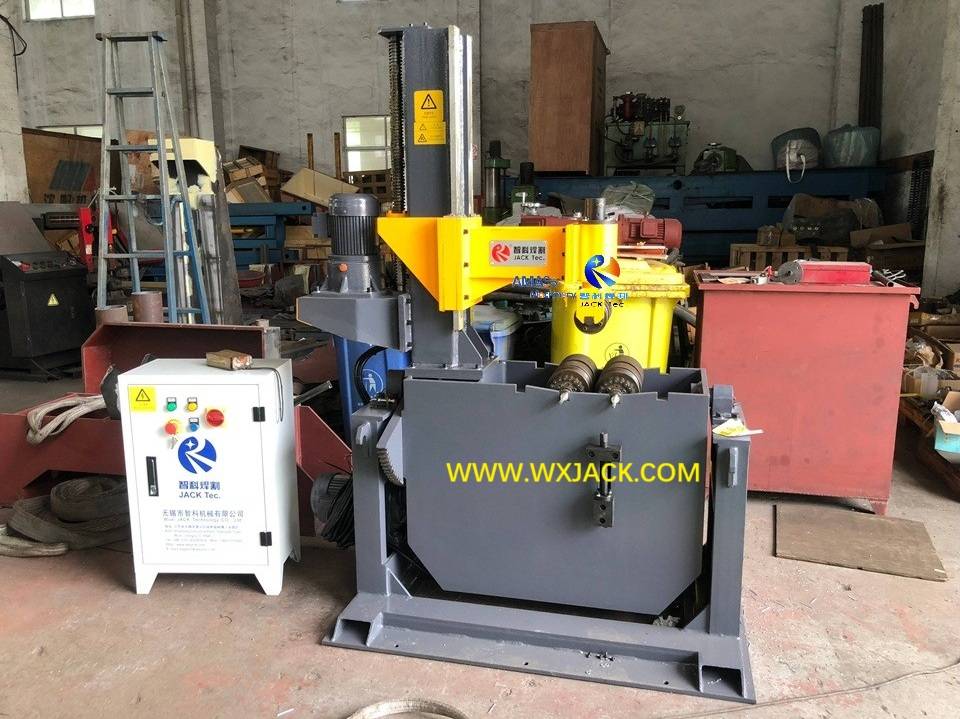

Modelo de prensa hacia abajo de Wuxi Jack PR24 : ( Fig.3 )

3) Dimensión general del equipo: este modelo PR24 tiene una dimensión general de 1,85 m de altura en 1.27 m de longitud por 0,87 m de ancho, tomando una ocupación espacial muy pequeña. Puede encontrar fácilmente un lugar pequeño para localizarlo en el taller.

3. Estructura del rotador de tubo de accionamiento del motor de la serie PR para soldadura:

El posicionador de soldadura de tubería de la serie PR tiene unidades principales de lecho base mecánico estacionaria, unidad rotativa, unidad de inclinación, unidad de presión y sistema de control. Consulte a continuación boceto:

Boceto de diseño en la estructura del equipo de modelo Wuxi Jack PR24 : ( Fig.4 )

1) Rotador de soldadura de tubería de tubería   de modelo de Modelo de Modelo de PR :

a) Esta es la base de soporte y la tabla de trabajo del posicionador de soldadura de tubería;

b) Las unidades restantes del equipo están instaladas en él;

c) El lecho base mecánico está soldado en la forma del marco con placas y canales de acero, y mecanizado nuevamente después del recocido. Tiene una fuerte capacidad resistente a la rigidez y un choque, que sirve como base sólida para el funcionamiento;

2) Unidad giratoria de la pieza de trabajo en el rotador de soldadura de tuberías:

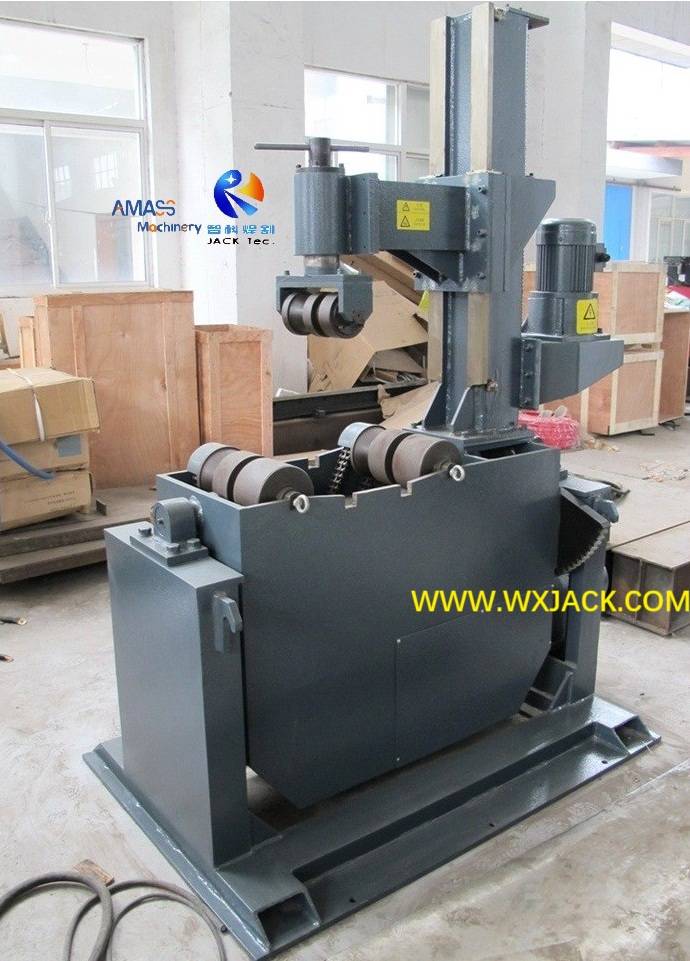

Vista cercana sobre el codo de tubería Mecanismo revuelto del modelo Wuxi Jack PR24 : ( Fig.5 )

La unidad giratoria que trabaja está compuesta por 2 conjuntos de rodillos de giro inferiores, así como su sistema de conducción y transmisión: reductor de motor, junto con cadena y rueda dentada;

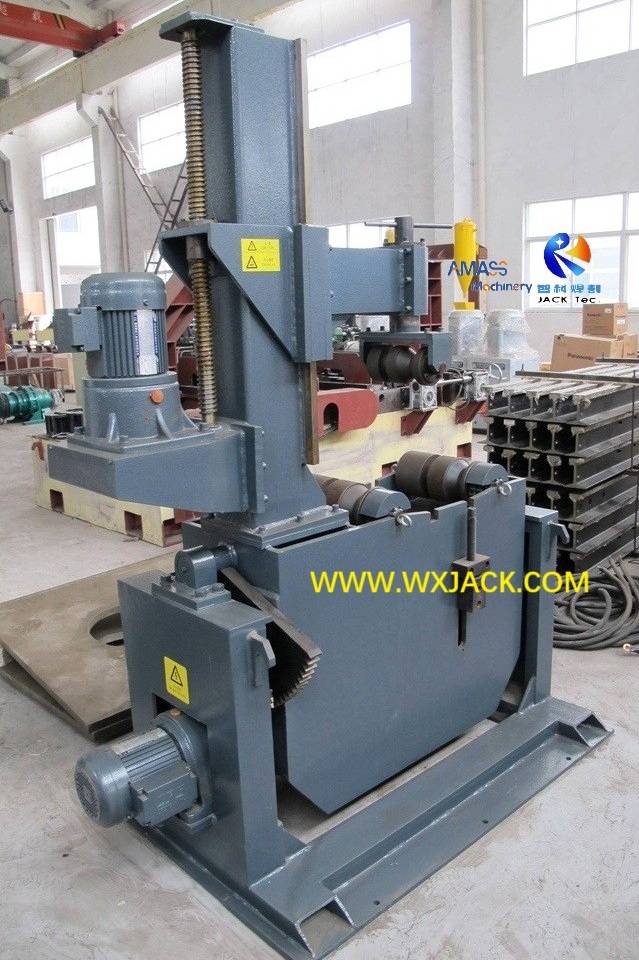

3) Tabla de trabajo Unidad de inclinación en el posicionador de soldadura de tuberías de relaciones públicas :

a) La inclinación o el columpio de la pieza de trabajo para la soldadura se ajustan en los tableros de la cama;

b) Esta operación de inclinación se conduce con reductor de motor y se transmite con el sector de engranajes. Ver a continuación boceto;

Diseño de boceto en  la mesa de trabajo de la mesa de los modelos de relaciones públicas: ( Fig.6 )

4) Unidad de presión de la pieza de trabajo en Rotador de soldadura de tuberías de relaciones públicas :

El tubo, la tubería, el mecanismo de presión del codo es para el propósito de:

a) sostener la pieza de trabajo firmemente en los rodillos de giro inferior;

b) aumentar la fuerza de fricción entre la pieza de trabajo y los rodillos de giro;

c) hacer más fluido de la pieza de trabajo;

d) Garantizar ningún deslizamiento de la pieza de trabajo durante su inclinación;

En este posicionador de soldadura de tubería, la posición del rodillo de giro de la prensa, o su carrera hacia abajo, es ajustable para acomodar tuberías, tubo, codo con diferentes diámetros;

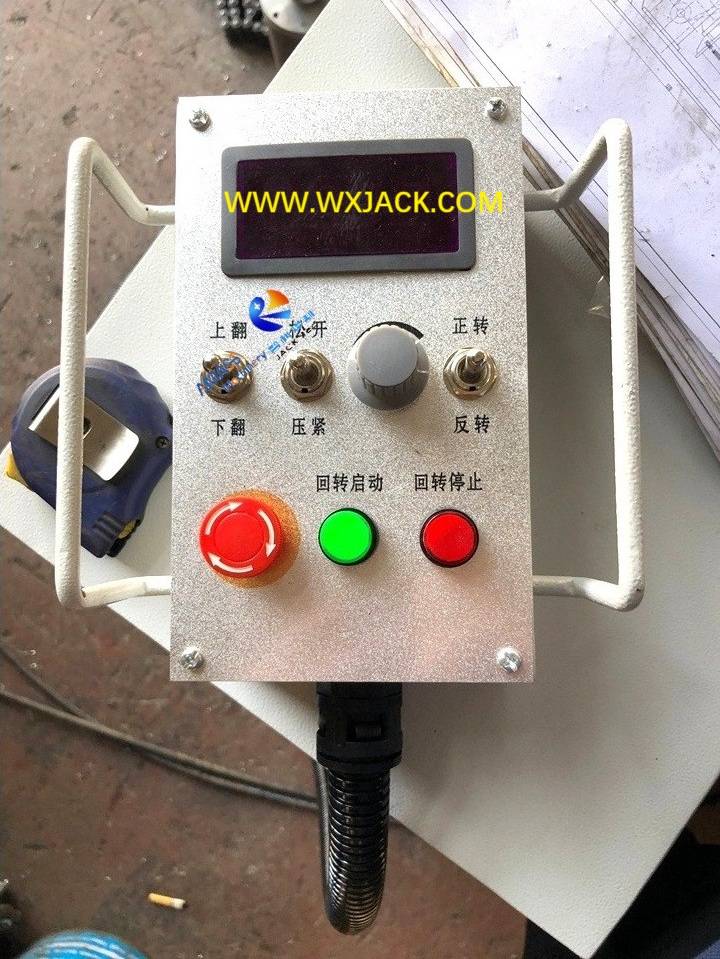

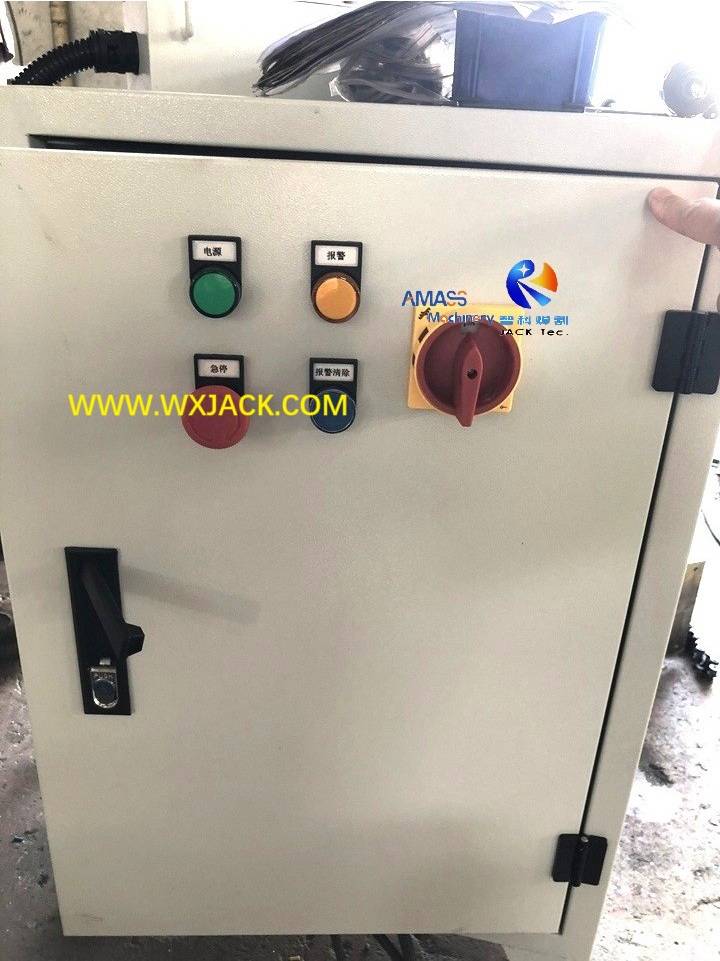

5) Sistema de control eléctrico del posicionador de soldadura de tuberías:

El sistema de control eléctrico consiste en elementos de control del interruptor, inversor, contactor, relé, así como gabinete de control y panel de operación;

6) Continuaremos con el tema de transmisión y transmisión del equipo de soldadura de tuberías de la serie PR en la siguiente sección del producto de PR40;

7) Notas complementarias sobre el posicionador de soldadura de tubería de la serie PR:

a)   La serie PR es un tipo muy especial de posicionador de soldadura, aplicado específicamente para soldadura por tubería, codo y brida;

b)   Si tiene interés en el producto visto en común, verifique las secciones de productos de

Modelos estándar de una sola mesa;

 L Tipo de posicionador de soldadura;

 Posicionador de soldadura de cabeza y cola.

4. Parámetros técnicos del posicionador de soldadura de tubería modelo PR24 :
