Posicionador de soldadura de tubería PR40 de uso general mediano a gran tamaño

1. El uso del posicionador de soldadura de tubería de servicio de gran servicio de modelo PR40 :

1) Modelo: PR40 es un tamaño más grande del rotador de soldadura de tubería, para soldar en piezas cilíndricas con diámetro de

Φ 80 mm ~  φ 1200 mm;

2) El rotador de tubería PR40 para soldadura tiene la estructura similar, el grado de libertad y el principio de trabajo como PR24;

3) Equipo relacionado con posicionador de soldadura de tubería de la serie PR:

a) Similar a ' máquina de soldadura circunferencial para tubería ' y ' Conjunto de tubería y máquina de soldadura ' , Este equipo de soldadura de tubería de la serie PR también se usa para soldadura circunferencial en la tubería, las piezas del tubo. La diferencia radica en el tamaño y la tecnología de soldadura específica de la pieza de trabajo;

b) El equipo de tecnología de proceso inverso de la soldadura de tuberías es el corte de tuberías: ' Máquina de corte de tubería CNC '.

2 . ​ ​

En la sección de producto anterior del modelo PR24, proporcionamos la especificación de los equipos de soldadura de tuberías de la serie PR en términos de movimiento de la pieza de trabajo. A continuación se presentan los parámetros técnicos del producto de la serie PR:

1) Torque de movimientos en el posicionador de soldadura de tubería de la serie PR:

Para el rotador de tubería de servicio de gran servicio PR40,

a)   La pieza de trabajo revuelta el torque del rollo de giro de soldadura es de 3750n.m;

b)   El torque de inclinación de tuberías de la pieza de trabajo es de 7000n.m;

2) Potencia motora del medio de soldadura de servicio de gran servicio: Tabla de giro:

Para el equipo de modelo de servicio grande de PR40,

a) potencia del motor giratorio de la pieza de trabajo es de 750W;

b) la potencia del motor inclinado de la mesa y la tubería de soldadura es de 400 W;

c) y la potencia del motor del rollo de giro de soldadura hacia abajo es de 200W;

3) Dispositivo conductor en Rotador de soldadura de tubería de la serie PR:

a) Para este equipo de carrera de SERIE DE PR, el dispositivo conductor se instala en la unidad giratoria del rotador de tubería, formando un circuito conductor para el cable de tierra de soldadura;

b) Máx. La corriente conductora en la tabla de giro de soldadura puede ser de hasta 1000A;

4) Rango de inclinación (o balanceo) de rollo de giro de soldadura en el rotador de soldadura de tubería:

Un punto para el énfasis es, para el equipo de modelo de servicio grande PR40, debido a su gran diámetro de tubería/ tubo, y el codo, el rango de inclinación del rollo de giro de soldadura y la tubería/ codo es -35 ° ~ +35 ° , en comparación con -45 ° ~ +45 ° en la herramienta de modelo de servicio medio PR24.

3. Dirección y transmisión en el posicionador de soldadura de tubería de la serie PR:

Sobre la base de las unidades principales en el equipo automático de la serie PR, avanzamos en el tema de su disco y transmisión para el rollo de giro de soldadura:

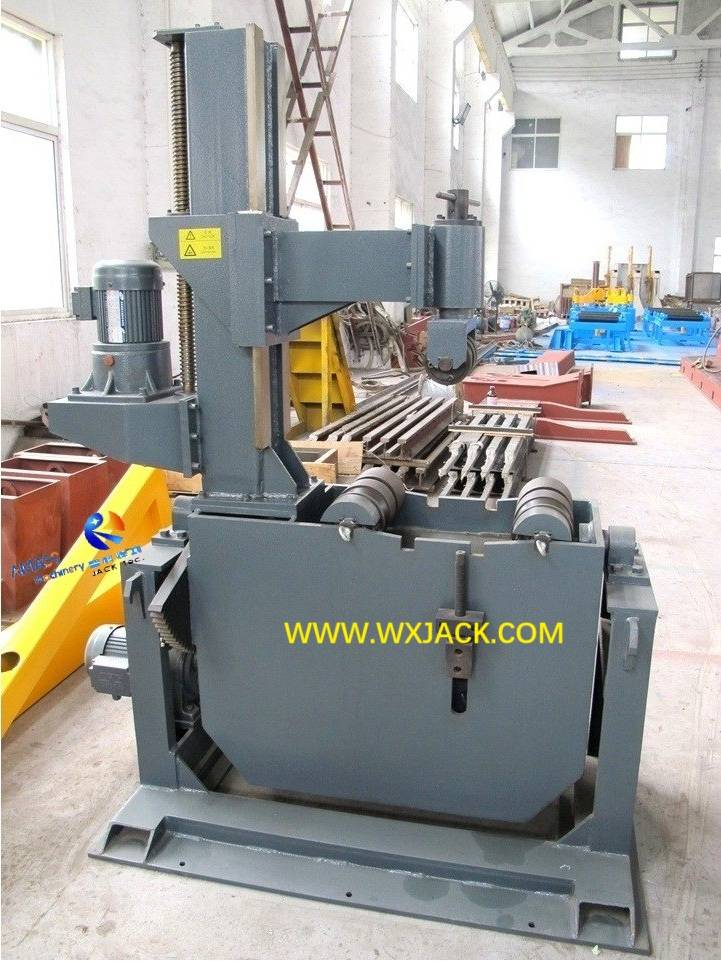

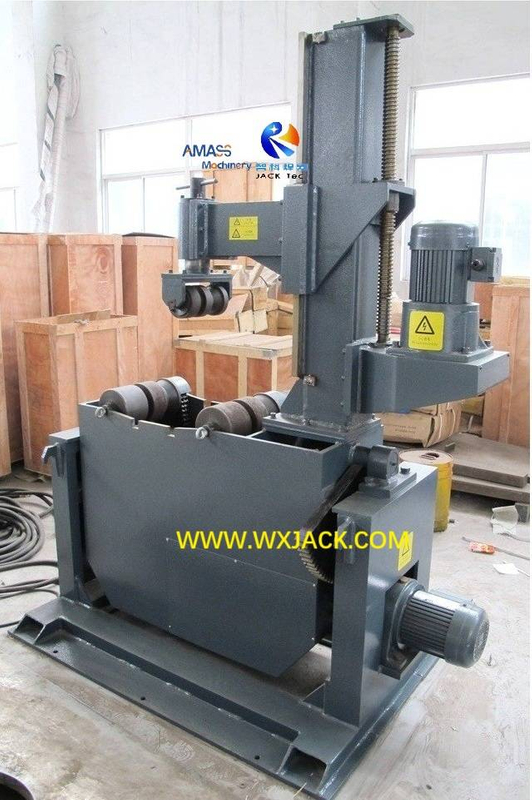

Para la estructura de la tabla de soldadura eléctrica del modelo Wuxi Jack PR40 Tabla de rotador de tubería, verifique a continuación (PR24 es el mismo, solo en un tamaño más pequeño: ( Fig.1 )

1) Revolver (o rotación) de tubería, tubo, codo en posicionador de soldadura de tubería:

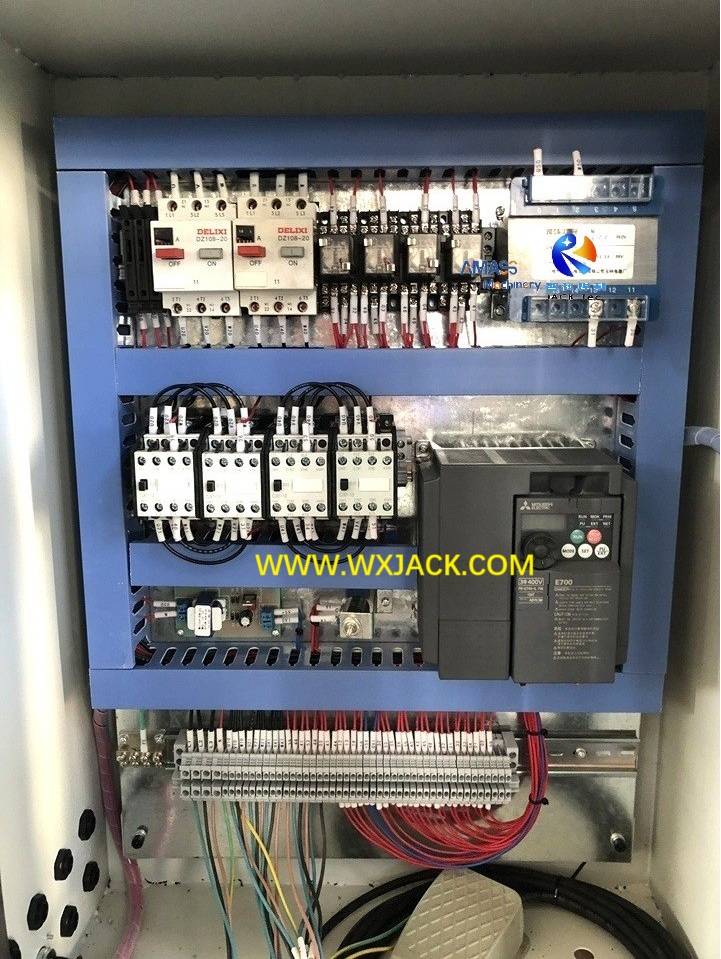

a)  Velocidad giratoria del rollo de giro de soldadura y pieza de trabajo, que también es la velocidad de soldadura en la costura circunferencial, es VFD (unidad de frecuencia variable) y controlada por medio del inversor de CA;

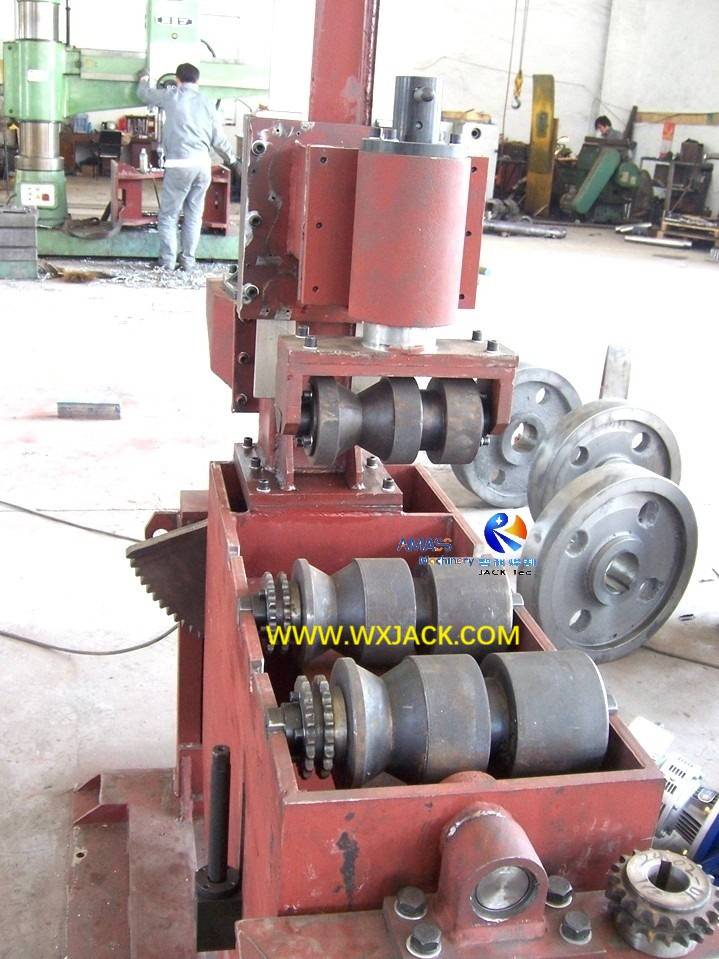

b) La cadena de transmisión en la tabla de giro de soldadura es: motor → Reductor de engranajes de gusano → cadena y rueda dentada → los dos conjuntos de soporte de soporte inferior Rollo de giro → pieza de trabajo revuelto (o rotación);

2) inclinación (o swing) de la mesa de giro de soldadura:

a) Se adopta con reductor de engranajes y tiene función de frenado. Lo que significa que el rollo de giro de soldadura y la pieza de trabajo se pueden inclinar o detenerse en cualquier punto dentro de su accidente cerebrovascular;

b) hay interruptores de límite ajustados en posiciones extremas de inclinación (o swing);

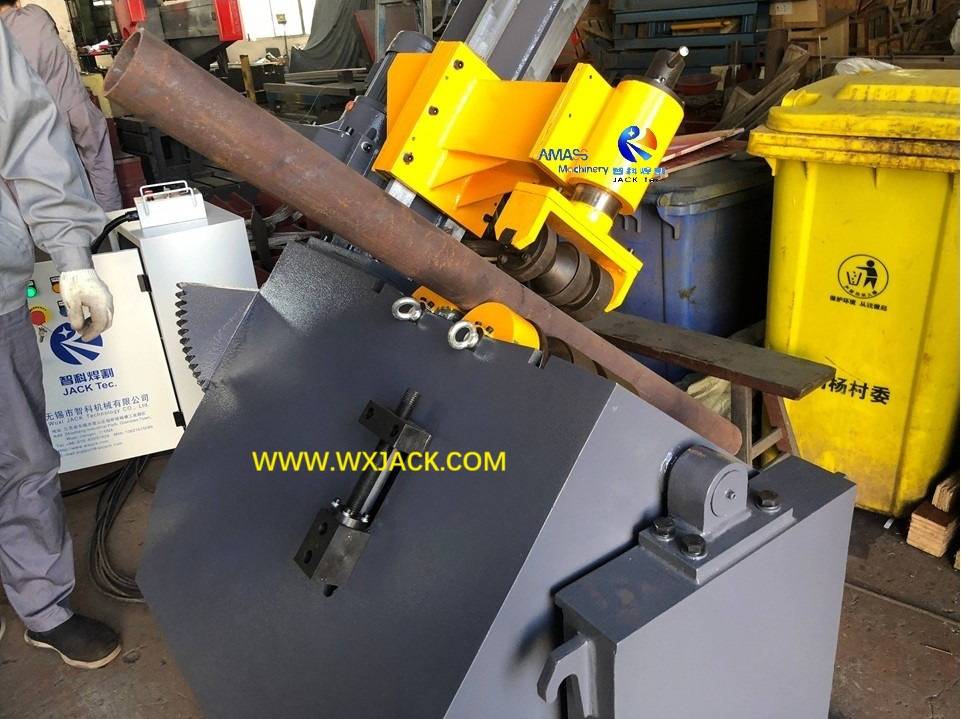

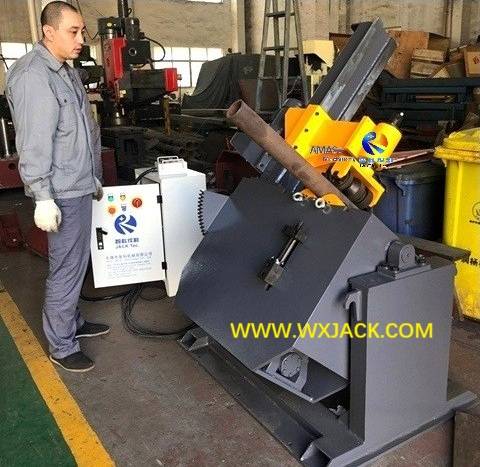

Swing (inclinación) de la pieza de trabajo (tubería) en el equipo: ( Fig.2 )

c) La cadena de transmisión es motor → Reductor de engranajes → piñón → engranaje sector → inclinación de la pieza de trabajo (o balancearse);

3) Rollo de giro de la soldadura de la prensa hacia abajo:

a) El movimiento hacia abajo del rollo de giro de la soldadura superior se acciona con el motor y el reductor de engranajes, y se transmite a través del tornillo de plomo y la tuerca;

b) Durante el período de trabajo, los tornillos de plomo y la guía de tuercas se mueven hacia arriba y hacia abajo;

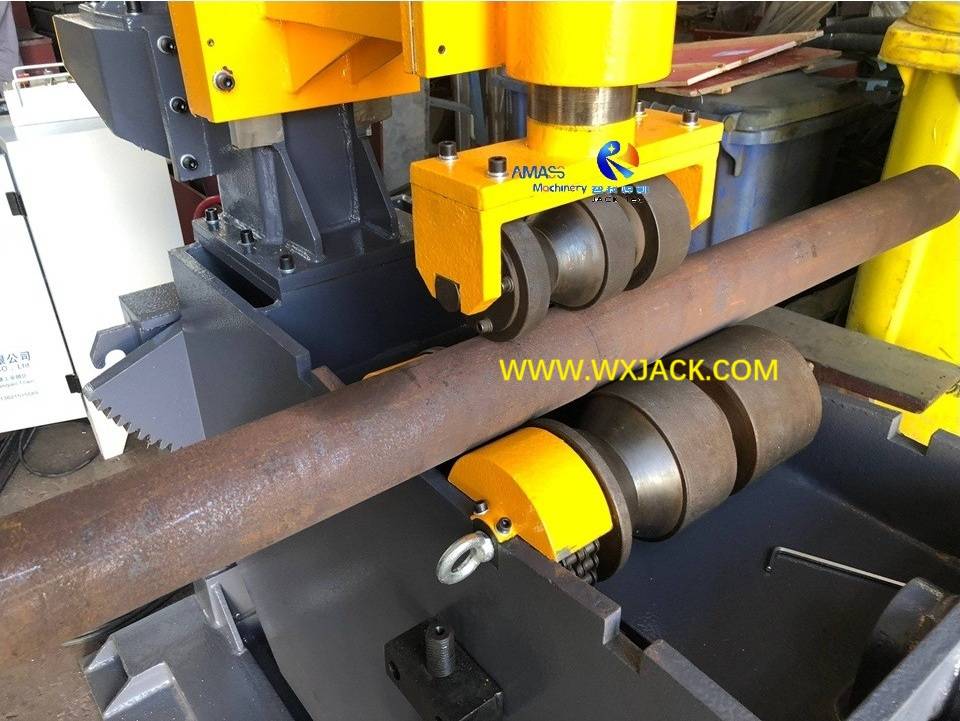

Unidad de presión hacia abajo para sostener firmemente la tubería: ( Fig.3 )

c) El rollo de giro de soldadura de presión de actuación descendente se ajusta en la parte delantera del eje deslizante. De esta manera, la unidad de prensa desciende hacia la pieza de trabajo y asciende para estar lejos de la pieza de trabajo;

d) El eje deslizante está rodeado en el arbusto deslizante estacionario de la mesa de giro de soldadura.

4 . ​ ​

1)  Con la comprensión de la estructura del equipo de soldadura de tuberías universales de la serie PR, continuaremos en su funcionamiento en la siguiente sección del producto;

2) A continuación se presentan especificaciones técnicas del modelo de servicio de gran gran mediano:
