1. Función: Como su nombre de 'Hidráulico ' implica, la máquina de modelos WJ también lleva a cabo la operación de enderezado de brida del haz H, en la orientación de h Beam ' acostado ', en lugar de '工 ' Orientación 'de pie ' de H Beam, como en los modelos de motores Hyj y máquinas de accionamiento hidráulico YTJ :
1) Diseño en la orientación horizontal de enderezado del haz H en la máquina de modelos WJ : ( Fig.1 )
2) Diseño en la orientación vertical de enderezado del haz H en la máquina de modelos HYJ e YTJ : ( Fig.2 )
3) El haz de posición horizontal H se endereza en la máquina modelo Wuxi Jack WJ25 : ( Fig.3 )
2. Estructura de la máquina: en consecuencia, el diseño de la máquina horizontal también existe una gran diferencia contra la máquina de tipo vertical h de haz:

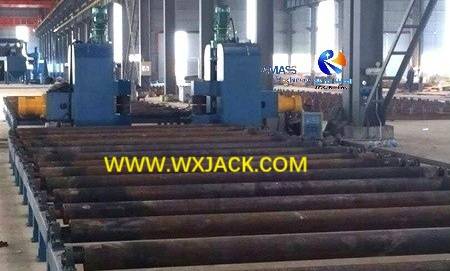

Sitio de ejecución de Wuxi Jack WJ40 Model Machine: ( Fig.4 )
3. Escenario aplicable: WJ Models Horizontal Machine es adecuada para enderezar las vigas H medianas pequeñas a pequeñas, con una alta demanda de eficiencia.
1) Esta serie de máquinas tiene una eficiencia de doble risa que las máquinas verticales de modelos HYJ e YTJ. La razón es que, en la máquina de alisado de tipo vertical, hay 1 grupo de rodillos de alisión (3 piezas), que funciona en un solo lado de la brida, en una pieza de h viga;
2) Comparativamente, en la máquina de tipo horizontal de los modelos WJ, hay 2 grupos de rodillos de alisado (6 piezas), que se instalan en el lado izquierdo y derecho de la cavidad enderezado. De esta manera, hay 2 piezas de haz H, que se pueden enderezar en un conjunto de máquina horizontal;
3) Consulte a continuación 2 fotos para comparar:
A) Cavidad de alisado Wuxi Jack YTJ80 MÁQUINA VERTICAL HIDRÁULICA H VIDE ENTROTE MÁQUINA : ( Fig.5 )
b) Cavidad de alisado Wuxi Jack WJ Modelo Horizontal Machine: ( Fig.6 )
2. Tamaño adecuado del haz H: haz H pequeño y mediano. Verifique la tabla de especificaciones a continuación;
1) Debido a la doble cantidad de rodillos enderecientes en modelos WJ en comparación con la máquina de modelos de tipo vertical;
2) En consecuencia, la dimensión general del marco principal de la máquina también deberá ampliarse del 40%, para acomodar en 2 grupos de unidad de alisado;
3) Resumiendo, estos conducen a un aumento obvio en el costo de fabricación de la máquina de alisado horizontal que el tipo vertical, que determina un precio más alto;
4. Volumen de aplicación: esto conduce a la condición de que, en el campo práctico de la producción de haz H, la máquina horizontal de modelos WJ ver mucha menos aplicación que el tipo vertical de modelos HYJ e YTJ. De todos modos, en el proceso de producción de haz H, la velocidad enderezada ya es mucho más rápida que el ensamblaje y la soldadura de sierra, y no es necesario buscar espacio para aumentar la productividad;
5. Modelo estándar: debido a la aplicación relativa menos de la máquina de la serie WJ, solo tiene dos modelos estándar de WJ2 5 y WJ40 . Parámetros técnicos de los dos modelos Ver final de esta sección del producto;
1) contraparte hidráulica en la máquina vertical: la serie WJ tiene un nivel similar de potencia de la estación hidráulica que la de la máquina de accionamiento hidráulico de tipo vertical YTJ50;
2) Contraparte de accionamiento del motor: la serie WJ tiene un nivel similar de potencia del motor del reductor principal y transportador principal que los de la máquina de accionamiento del motor del modelo HYJ40;
3) La contraparte de la velocidad de alisado: la serie WJ tiene un nivel similar de velocidad de alisado que el de la máquina modelo YTJ-80, pero dos veces de eficiencia de producción.
1. La misma tarea: igual que la serie HyJ e YTJ, la máquina de la serie WJ también se usa para enderezar la deformación de la brida del haz H después de la soldadura por arco sumergido;
1) La máquina de la serie WJ también utiliza la cavidad T formada por las tres piezas de rodillos de alisado, como en las máquinas de modelos HYJ e YTJ, para enderezar la brida deformada. Aquí la diferencia es que, en la máquina de la serie WJ, el haz H se voltea 90 ° para hacerlo 'acostado ':
2) Unidad de alisado: los rodillos de alisado son los mismos que la máquina de la serie HYJ e YTJ, en términos de material/ tratamiento térmico/ dureza y vida útil;
3) ENTERENCIA DE ENTERENCIA Fuente: Igual que la serie YTJ, la máquina de enderezado horizontal de la serie WJ también es un disco hidráulico, para alisar el trazo de carrera que actúa sobre la brida del haz H. Esto promete una fuerza de trabajo pesada y suficiente;
1) Orientación del haz H: horizontal versus vertical;
2) Unidad de trabajo: dos piezas de mecanismo de cavidades T que se organizarán en ambos lados de las bridas del haz H;
3) Productividad: como se explicó anteriormente, con la velocidad de alisado similar de 6000 mm/min., La máquina horizontal de la serie WJ puede enderezar dos bridas de h haz simultáneamente, duplicando la productividad del proceso de alisado en comparación con la serie HYJ e YTJ;
4) Tamaño de la pieza de trabajo aplicable: la máquina de modelos WJ es para enderezar el haz H de tamaño pequeño y mediano, no los grandes y pesados, que pueden enderezarse con YTJ-60/80 pesados;
5) Estructura: hay dos pares de rodillos de alisión (tres piezas de rodillo de risa en cada par) equipados con un conjunto de máquina de modelos WJ25 o WJ40; Y correspondientemente dos conjuntos de unidades de transmisión y transmisión relacionadas;
6) Oferta comercial: un conjunto de WJ25 es aproximadamente un 60% más alto que el de YTJ40;
7) Proporción de aplicación: la máquina de alisado de la estructura horizontal de la serie WJ toma minoría (aproximadamente 10%) de la aplicación después de la soldadura por sierra.
No. | Parámetros | WJ25 | WJ40 |
Máquina de alisado de haz horizontal H hidráulico | |||
1 | Velocidad de alisado | 6000 mm/min. | |
2 | Enderezado motor de accionamiento | 7.5kw* 2 conjuntos | 15kw* 2 conjuntos |
3 | Enderezado | 5600n.m. * 2 conjuntos | 11000n.m. * 2 conjuntos |
4 | Presión hidráulica | 16MPA | |
5 | Tipo de elevación de rodillos | Por motor y reductor | |
6 | Potencia de la estación hidráulica | 7.5kw | |
7 | Potencia de la mesa del rodillo de entrada | 2.2kw * 2 conjuntos | |
8 | Potencia de tabla de rodillos de salida | 2.2kw * 2 conjuntos | |
9 | Potencia de la máquina | 380V, 50Hz, 3p |
1. Función: Como su nombre de 'Hidráulico ' implica, la máquina de modelos WJ también lleva a cabo la operación de enderezado de brida del haz H, en la orientación de h Beam ' acostado ', en lugar de '工 ' Orientación 'de pie ' de H Beam, como en los modelos de motores Hyj y máquinas de accionamiento hidráulico YTJ :

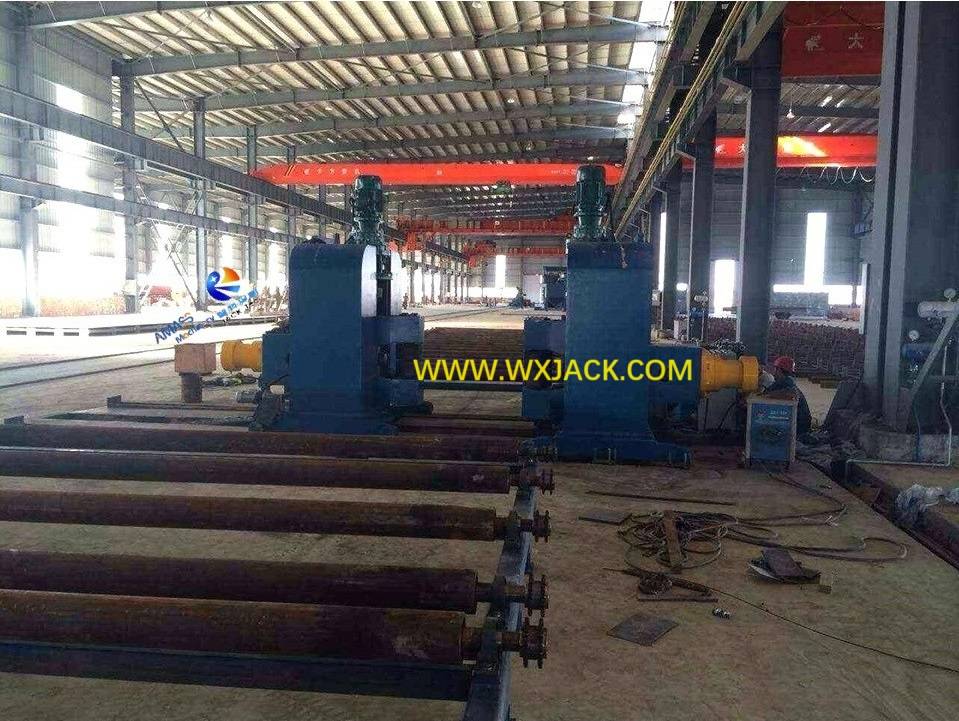

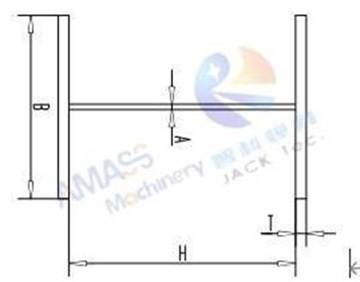

1) Diseño en la orientación horizontal de enderezado del haz H en la máquina de modelos WJ : ( Fig.1 )

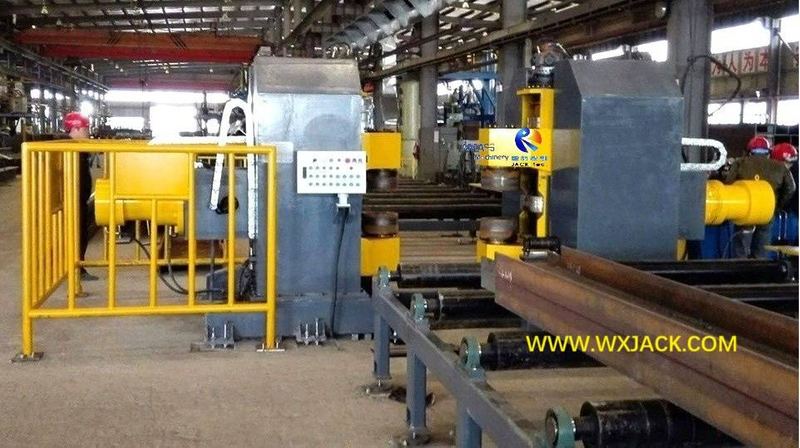

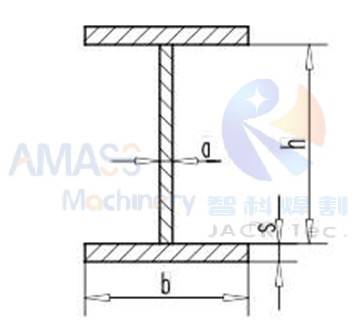

2) Diseño en la orientación vertical de enderezado del haz H en la máquina de modelos HYJ e YTJ : ( Fig.2 )

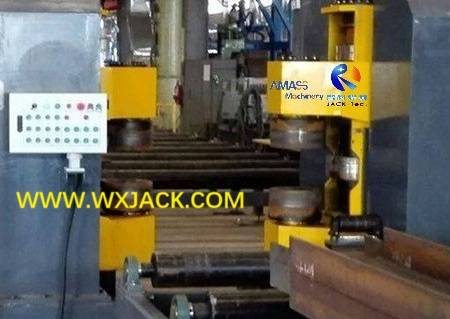

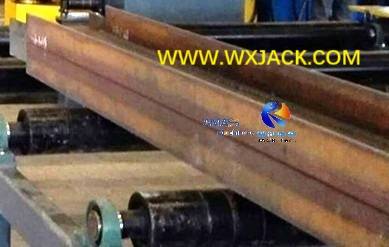

3) El haz de posición horizontal H se endereza en la máquina modelo Wuxi Jack WJ25 : ( Fig.3 )
2. Estructura de la máquina: en consecuencia, el diseño de la máquina horizontal también existe una gran diferencia contra la máquina de tipo vertical h de haz:

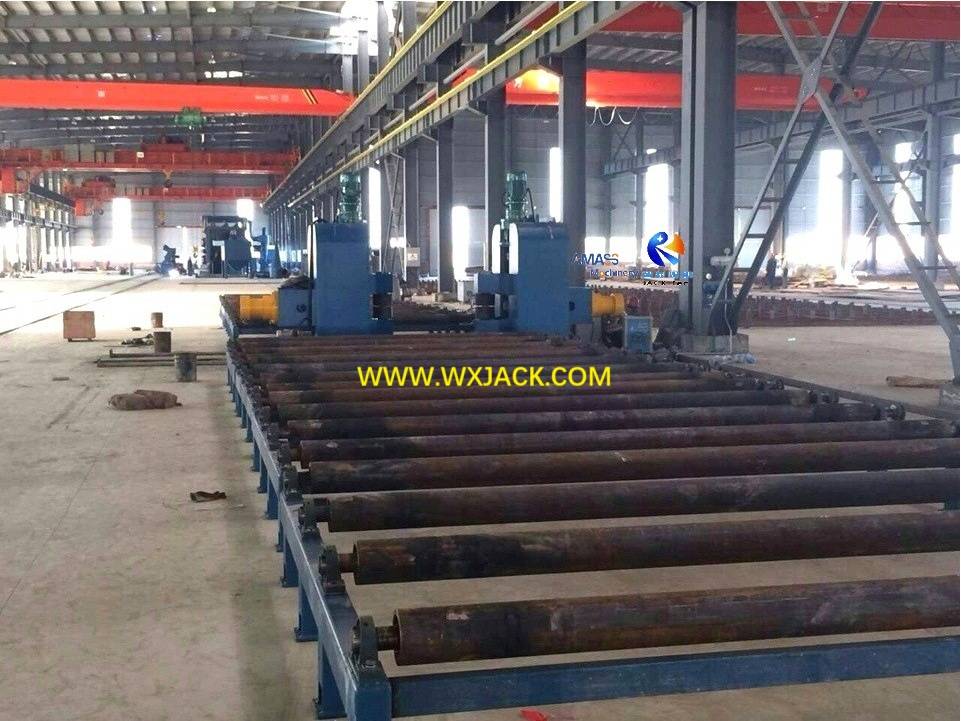

Sitio de ejecución de Wuxi Jack WJ40 Model Machine: ( Fig.4 )
3. Escenario aplicable: WJ Models Horizontal Machine es adecuada para enderezar las vigas H medianas pequeñas a pequeñas, con una alta demanda de eficiencia.
1) Esta serie de máquinas tiene una eficiencia de doble risa que las máquinas verticales de modelos HYJ e YTJ. La razón es que, en la máquina de alisado de tipo vertical, hay 1 grupo de rodillos de alisión (3 piezas), que funciona en un solo lado de la brida, en una pieza de h viga;
2) Comparativamente, en la máquina de tipo horizontal de los modelos WJ, hay 2 grupos de rodillos de alisado (6 piezas), que se instalan en el lado izquierdo y derecho de la cavidad enderezado. De esta manera, hay 2 piezas de haz H, que se pueden enderezar en un conjunto de máquina horizontal;
3) Consulte a continuación 2 fotos para comparar:

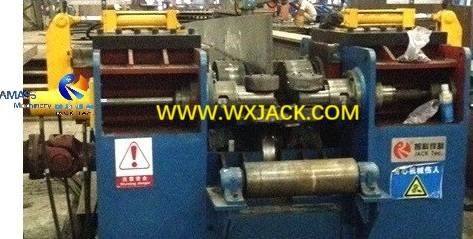

A) Cavidad de alisado Wuxi Jack YTJ80 MÁQUINA VERTICAL HIDRÁULICA H VIDE ENTROTE MÁQUINA : ( Fig.5 )
