Tabla de soldadura de control de control de velocidad de accionamiento general de propósito general

1.   Especialidad y uso de la mesa de giro de soldadura eléctrica:

1) Característica técnica:  este equipo de soldadura de mesa redonda es un tipo de posicionador de soldadura de eje único simplificado . Como puede encontrar en las fotos adjuntas, elimina la inclinación de la placa giratoria de soldadura y, por lo tanto, la pieza de trabajo del posicionador de soldadura de la tabla única estándar , y mantiene el infinito 0 ° ~ 360 ° gira con control y visualización de velocidad viable;

2) Uso: de esta manera, esta placa giratoria de soldadura eléctrica conduce la pieza de trabajo que se giran en su superficie horizontal, alrededor del eje vertical, o el eje de cierto ángulo fijo, con el propósito de soldar, cara dura o corte de partes cilíndricas;

3) Aplicación: gracias a su estructura 'simple ' y alojamiento flexible , este posicionador de soldadura simplificado es un tipo de equipo de uso general, que tiene una práctica extensa en la industria.

2. Poner en uso de la mesa de giro de soldadura eléctrica:

1) Equipo de soldadura relacionado: este posicionador de soldadura eléctrica de eje de control simplificado se puede utilizar como un conjunto de máquina herramienta de soldadura individual, lo que significa que funciona de forma independiente, o como una unidad complementaria en un grupo completo de centro de soldadura, coordinando con otros equipos de soldadura, como el lecho de rodillos rotadores de soldadura , o el equipo de soldadura de cámaras y boom , etc.;

2) Unidades de movimiento principal en la tabla de giro de soldadura eléctrica:

a) La plataforma giratoria de soldadura eléctrica giratoria es el mecanismo de ejecución de este equipo de un posicionador de soldadura del eje de control;

b) El plato giratorio de soldadura aquí tiene la misma estructura exterior e interna que la de los modelos convencionales de dos eje: un conjunto de soporte de giro también se usa para conducir la pieza de trabajo en rotación infinita;

c) Igual que el posicionador de soldadura de trabajo único de dos eje, hay 6 piezas de ranuras T cortadas en la superficie de la mesa de giro de soldadura, para una pieza de trabajo firmemente ajustada y aseguradora de varios tamaños y especies:

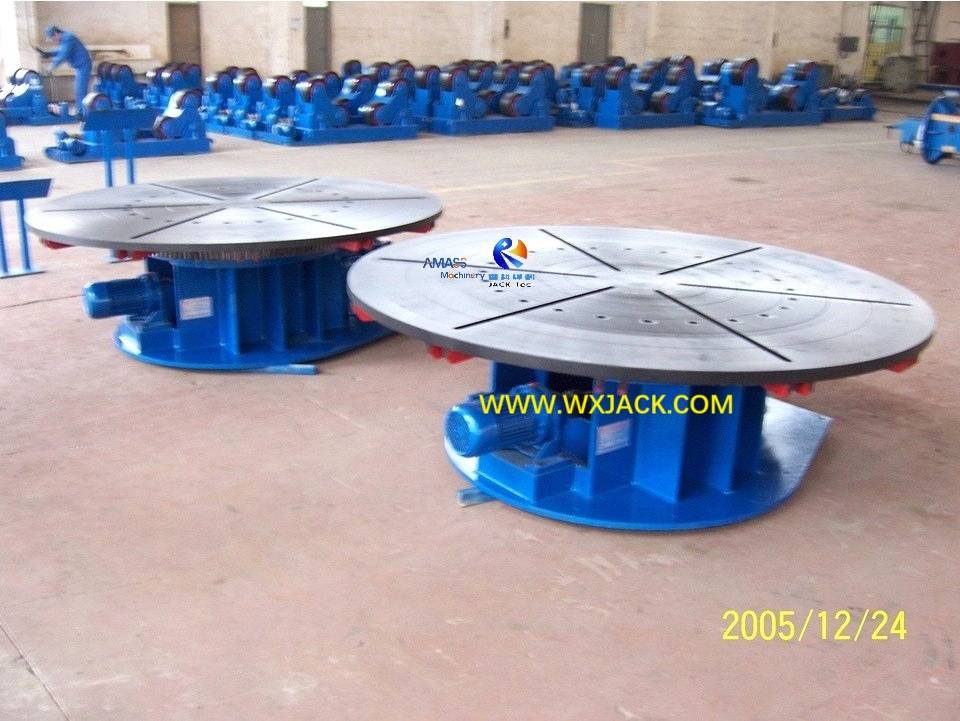

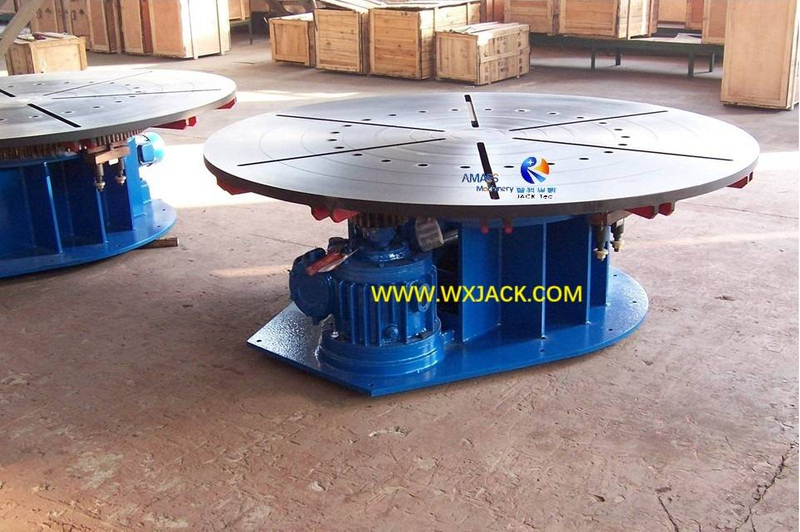

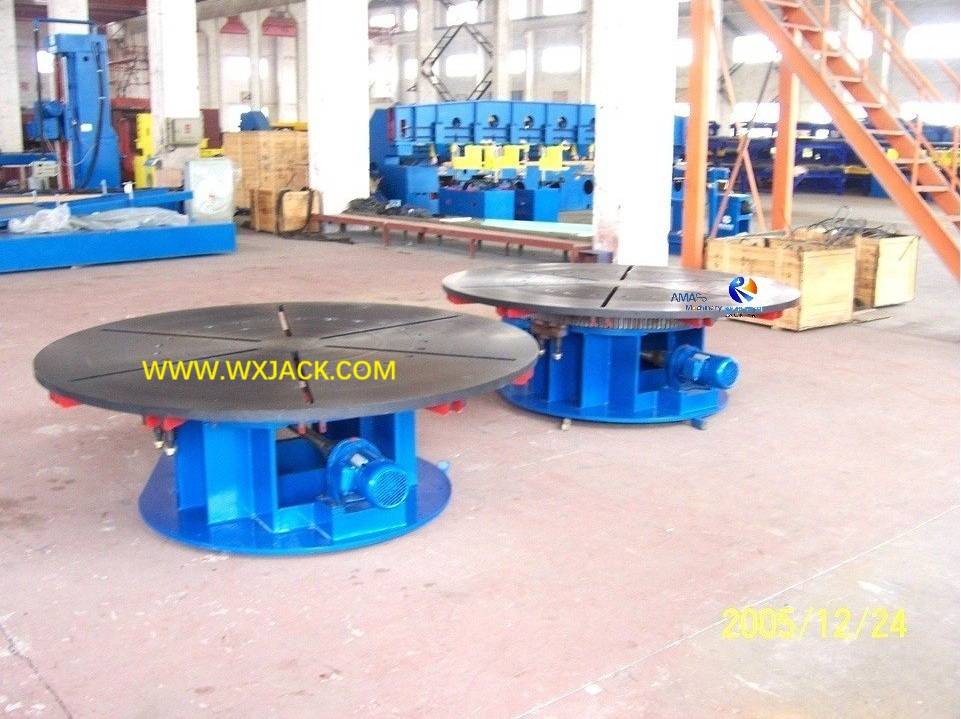

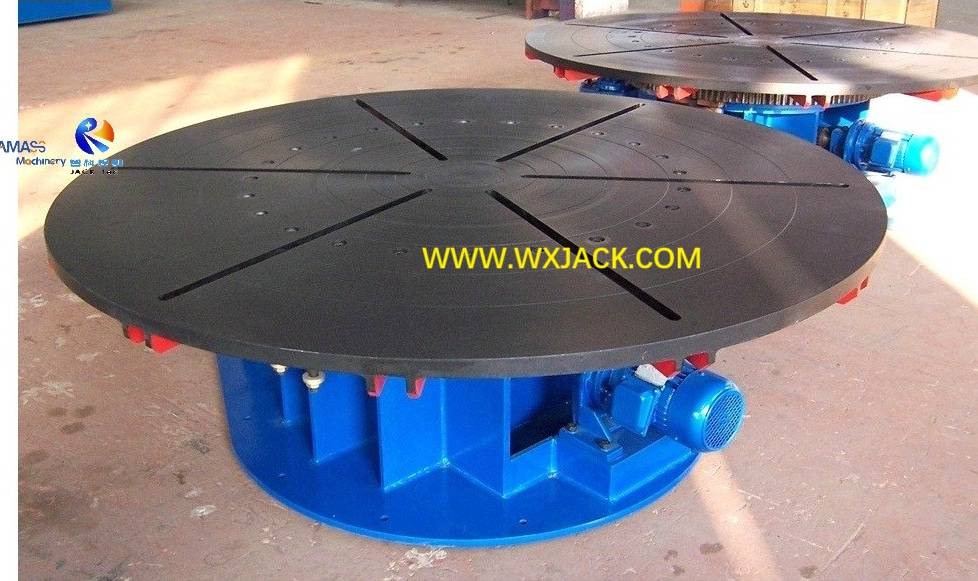

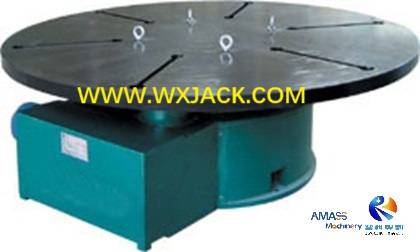

Mesa de trabajo y su corte 6 piezas de ranuras T: ( Fig.1 )

d) Unidad de función de asistente:  también es necesario aplicar el accesorio de soldadura de diseño especial para solucionar la pieza de trabajo.

3. Características técnicas de la tabla de giro de soldadura eléctrica:

Descripción técnica de este equipo de soldadura:

1) Eje de control:  solo tiene un grado de libertad para la pieza de trabajo que gira, como se mencionó anteriormente;

2)  Control de velocidad de soldadura:

En la mayoría de las condiciones mayoritarias, la velocidad revuelta del plato giratorio de soldadura, que también es la velocidad de soldadura en la pieza de trabajo, se controla ajustable con inversor de CA, que cumple con el requisito de tecnología de soldadura;

3) Capacidad de carga del plato giratorio de soldadura eléctrica:

a) Hay varios de la carga de tonelaje disponible con esta serie de posicionador de soldadura de eje de control de velocidad variable;

b) Las especificaciones a menudo utilizadas son 2 toneladas , de 3 toneladas , y la capacidad de carga de 10 toneladas . Más pesado que esta especificación debe clasificarse como modelos de servicio pesado. Actualmente en la industria el máximo. Cargar tonelaje es de 50 toneladas.

4. Mecanismo de desaceleración en un posicionador de soldadura del eje de control:

1) Este tocadiscos de soldadura de velocidad variable generalmente tiene un amplio rango de relación de reducción : generalmente se mantiene a 330: 1;

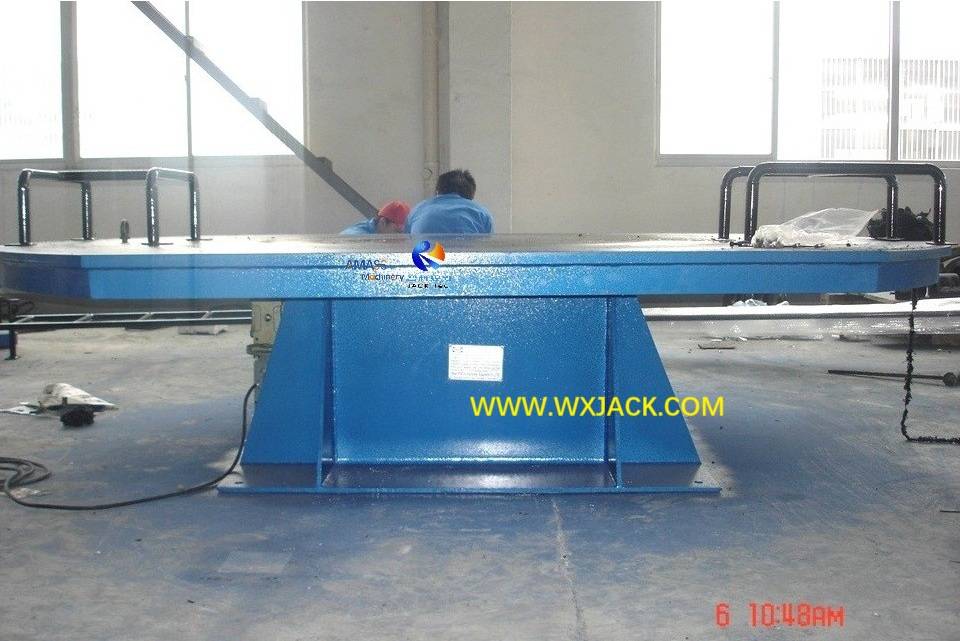

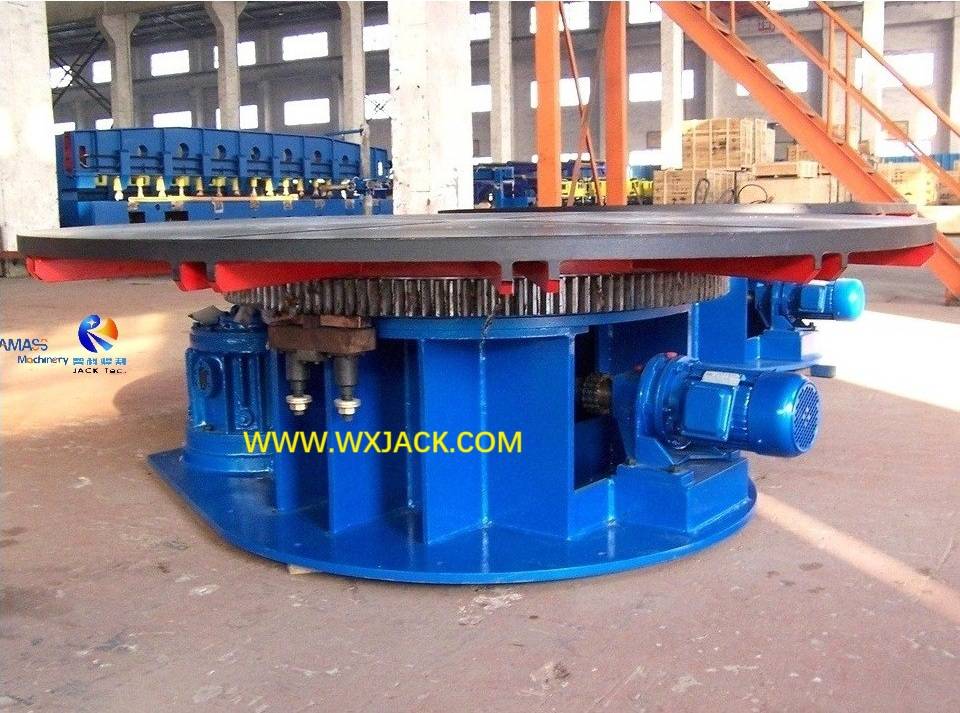

Base del reductor de motor del equipo de un solo eje: ( Fig.2 )

2) Por esta razón, la desaceleración secundaria a menudo se introduce aquí en esta mesa de giro de soldadura eléctrica. Verifique la imagen de arriba: un lado del lecho base del plato giratorio de soldadura es el reductor de engranaje de gusano , y el lado opuesto es el reductor de la rueda del alfiler cicloidal;

3) Con tal unidad de reducción combinacional adoptada, se puede adquirir la relación de reducción ideal.

5. Equipo de estructura mecánica de la placa giratoria de soldadura eléctrica:

Además, como se puede ver en la imagen de arriba, el motor y los reductores se colocan a ambos lados del lecho base de plato giratorio de soldadura eléctrica. Este tipo de diseño tiene al menos tres ventajas de:

1) Mantener un centro de gravedad estable de todo el conjunto de mesa de giro de soldadura y pieza de trabajo durante la operación de soldadura;

2) Tal despliegue simétrico del motor y reductora de servicio pesado hace una buena aparición de todo el conjunto de una gran mesa de giro de soldadura;

3) Toda la unidad de sistema de conducción y transmisión no se extenderá más allá del lecho base. En este sentido, salva la ocupación terrestre y espacial en el taller.

6. Durabilidad de la mesa de giro de soldadura eléctrica:

Además del dispositivo conductor que es una unidad indispensable equipada en todo tipo de posicionador de soldadura, este equipo de eje giratorio único también comparte el punto fuerte común de buena conexión a tierra, conexión de agua (si es necesario), conexión de gas (si es necesario), conducción de calor y ventilación.

7.   Parámetros técnicos de la tabla de giro de soldadura eléctrica:
