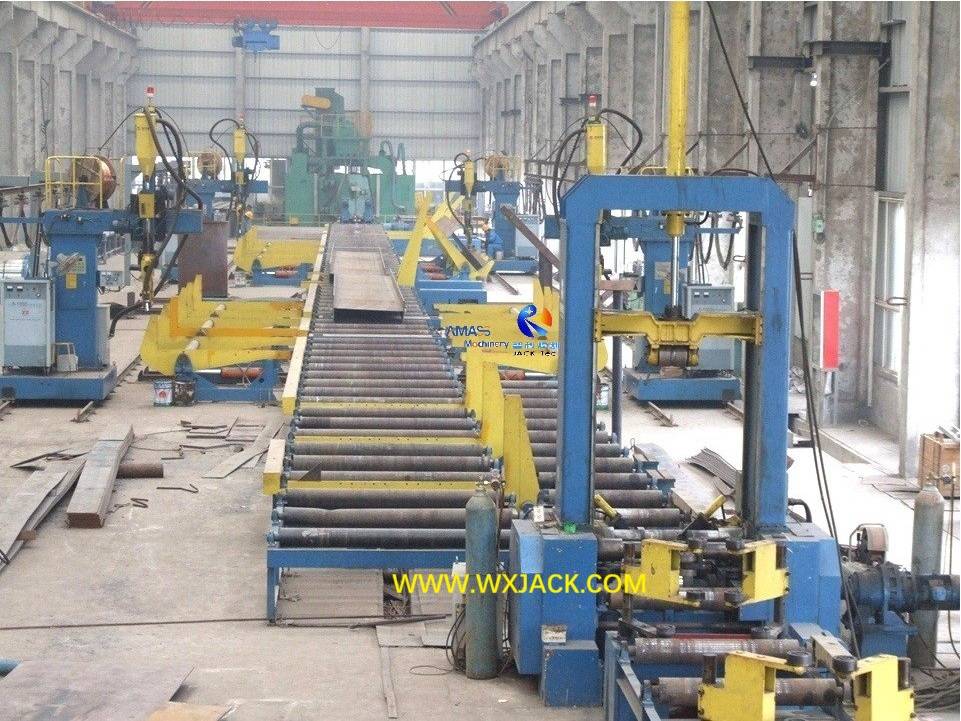

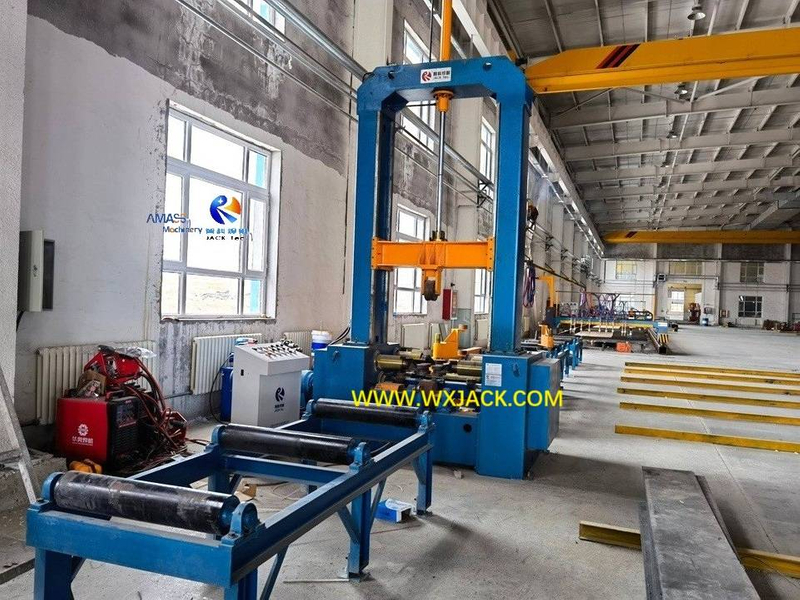

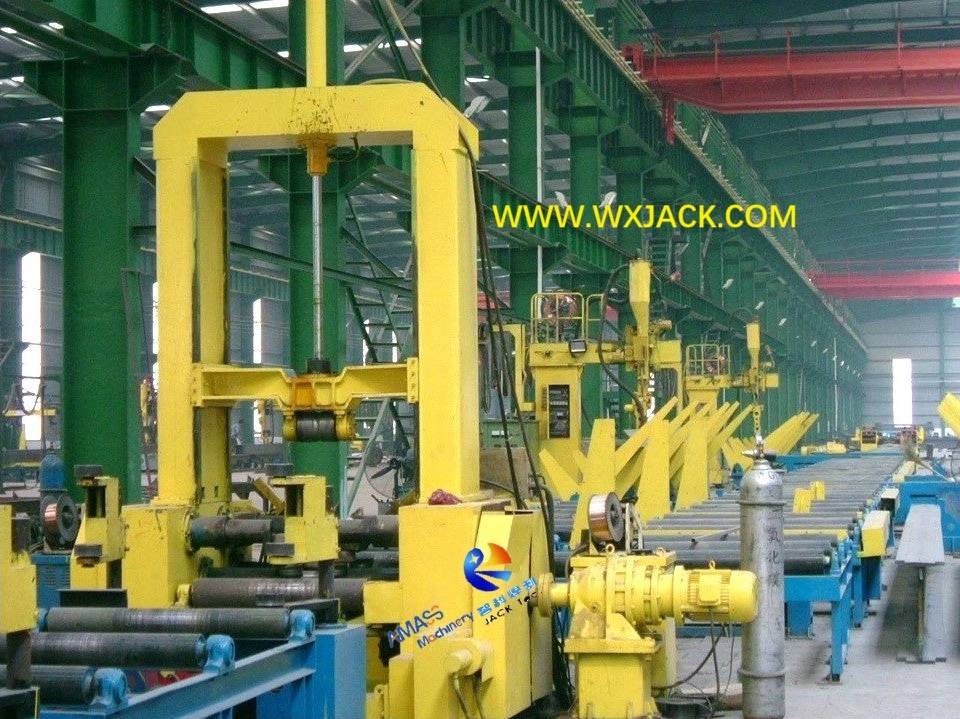

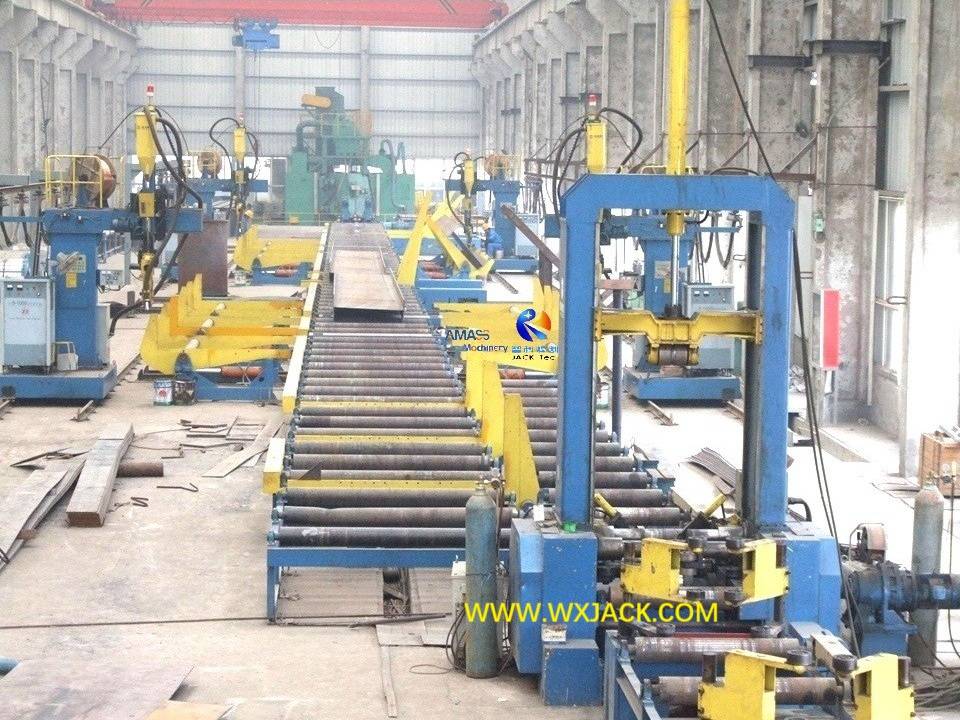

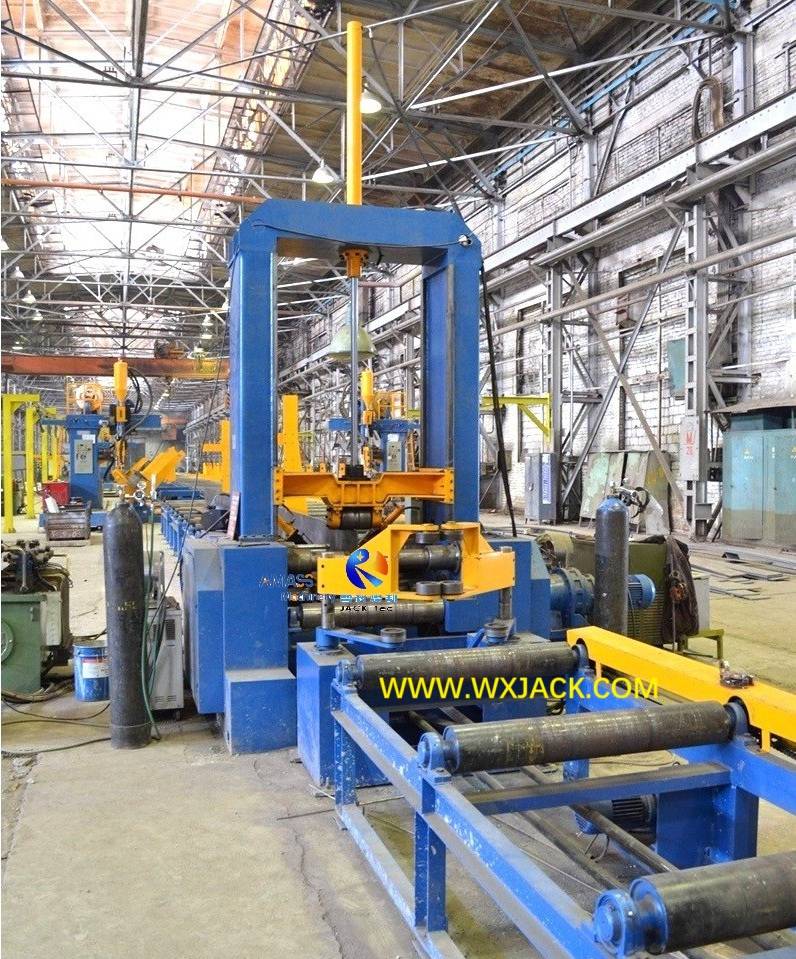

Máquina de ensamblaje de haz de H de tamaño z15/z18/z20 convencional con soldadura por tachuela

A. Aplicación de Z15 ~ Z18 Automático IH Conjunto de haz y máquina de soldadura de tachuela:

1.  Función: como es el primer grupo típico de la máquina de producción de haz H en la tecnología de proceso de la línea de producción de haz I H , Z15 / Z18 / Z20 Modelos automáticos IH de ensamblaje de haz produce una pieza de trabajo medio terminada del haz IH ensamblado, con altura web de la sección transversal de 1500 mm / 1800 mm / 2000 mm respectivamente::

1)  Vista de sección transversal sobre el haz de IH ensamblado: ( Fig.1 )

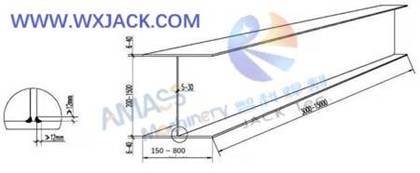

2)  Vista integral de pieza en el haz de IH ensamblado: ( Fig.2 )

2. Modo de funcionamiento: estas máquinas de modelos Z15 ~ Z20 tienen 2 pasos principales para fabricar en el haz de IH ensamblado:

1) Asamblea automática en bridas y web en forma de haz H:

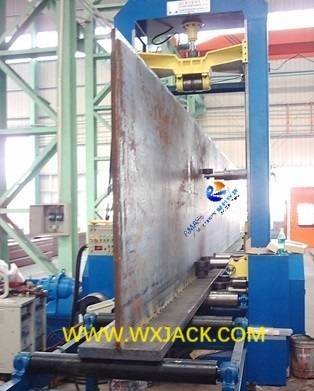

Momento de ensamblaje de Wuxi Jack Z20 Model Machine, ensamblar un pedazo de viga T: ( Fig.3 )

2)  Al mismo tiempo, lleva ₂ la soldadura automática de tácteos en el haz H ensamblado:

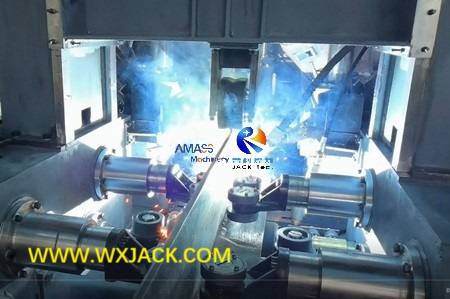

Soldadura de co ₂ -Wuxi Jack Z15 Manaina en el haz T ensamblado: ( Fig.4 )

3. Ventajas de la máquina de ensamblaje de haz automática ih:

1) ahorro de costos de mano de obra: la operación involucra solo un operador, en lugar de dos operadores en la máquina manual;

2)  Garantía de calidad : ensamblaje estable y consistente y calidad de soldadura entregada;

3)  menos requisito sobre habilidad y experiencia del operador que el modo de trabajo manual;

B.  Vista técnica sobre Z15 ~ Z18 Automática IH Máquina de ensamblaje del haz:

1.  Máquina Unidades principales:

El ajuste de IH Beam se realiza de la manera:

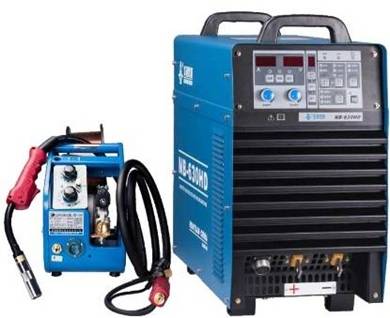

1) Dos conjuntos de fuente de alimentación de soldadura blindada por gas ₂ CO funcionan en soldadura automática de puntadas: ( Fig.5 )

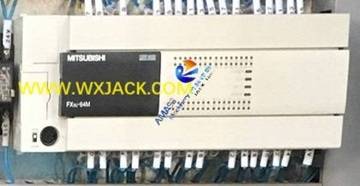

2)  La lógica operativa, especialmente la longitud y el intervalo de la costura de soldadura de tachuela, se controla con PLC : ( Fig.6 )

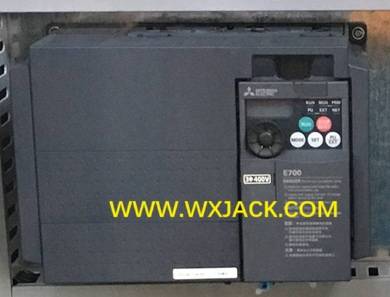

3)  La velocidad de trabajo se controla con el inversor A.C. y se muestra instantáneamente en la pantalla digital: ( Fig.7 )

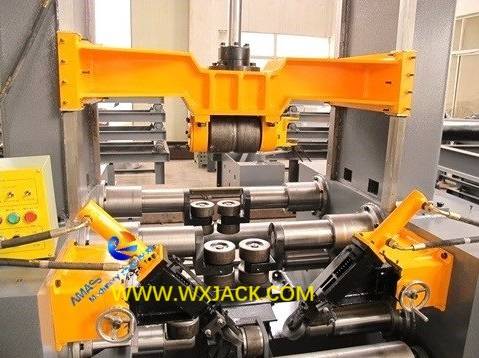

4) Modo de manejo de ensamblaje: la brida y el ajuste web y la fuerza de alineación provienen de cilindros hidráulicos, lo que implica pesado y estable: ( Fig.8 )

2.  Importancia de la alta precisión para la máquina automática de soldadura y soldadura de tachuela IH:

1)  Factores más destacados: durante el proceso de ensamblaje de haz de HI, 'High Precision ' es la solicitud más importante en el rendimiento de la máquina. Los parámetros de control incluyen:

a)  tamaño y contorno de la sección transversal de la pieza de trabajo ensamblada;

b)  longitud e intervalo de costuras de soldadura de puntada en el haz de IH ensamblado;

2)  La razón es que la tarea esencial de esta máquina automática es ensamblar las bridas y la web en la estructura H y fortalecerla con soldadura por tachuela;

3) Importancia: por lo tanto, el ajuste preciso y ₂ la soldadura de CO es la condición previa para el siguiente paso del haz H soldadura de arco sumergido y enderezado del haz H, con el fin de entregar una pieza de trabajo de acabado calificada de la viga de IH soldada.

3.  Principio de trabajo del ensamblaje de haz automático ih y máquina de soldadura de tachuela:

Durante su trabajo, la máquina sujeta y alinea ambos lados de brida y web en fase, asegurando un ensamblaje preciso y recto. Todo el proceso se puede dividir en 2 pasos principales de:

1)  Conjunto del haz T: ensambla una pieza de brida y una pieza de web en haz de '┷ ', o haz t inversa;

2) HEAM H VIDE: voltee el haz T ensamblado 180 ° y ensambla la segunda pieza de brida, convirtiendo la pieza de trabajo en un pedazo de haz;

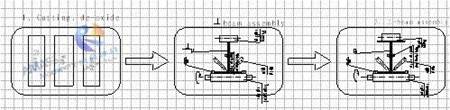

3)  Vista general sobre el principio y los principales pasos de las máquinas de modelos Z15 / Z18 / Z20 en el ensamblaje del haz H y soldadura por tachuela : ( Fig.9 )

4. Alineación de bridas y web en la máquina de ensamblaje de haz automática IH:

1) Drive: debido a la fuerte fuerza necesaria para el posicionamiento y la alineación, la operación se impulsa con transmisión hidráulica, con ambos lados sujetos y alineados sincrónicamente, asegurando un control preciso en la red y la brida del haz H con diversas especificaciones:

Camina de haz H en la máquina del modelo Wuxi Jack Z15 : ( Fig.10 )

2)  Rolleros de alineación de alta precisión: la alineación automática es precisa, para el lote de t de haz/ haz con la misma especificación, no es necesario hacer ajustes cada vez. El rodillo excéntrico se usa para un ajuste de avance:

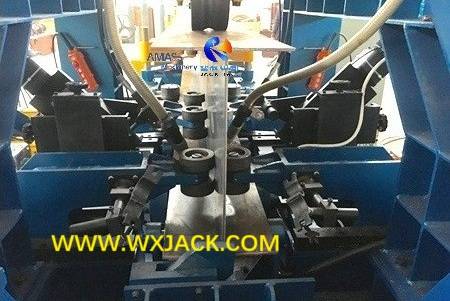

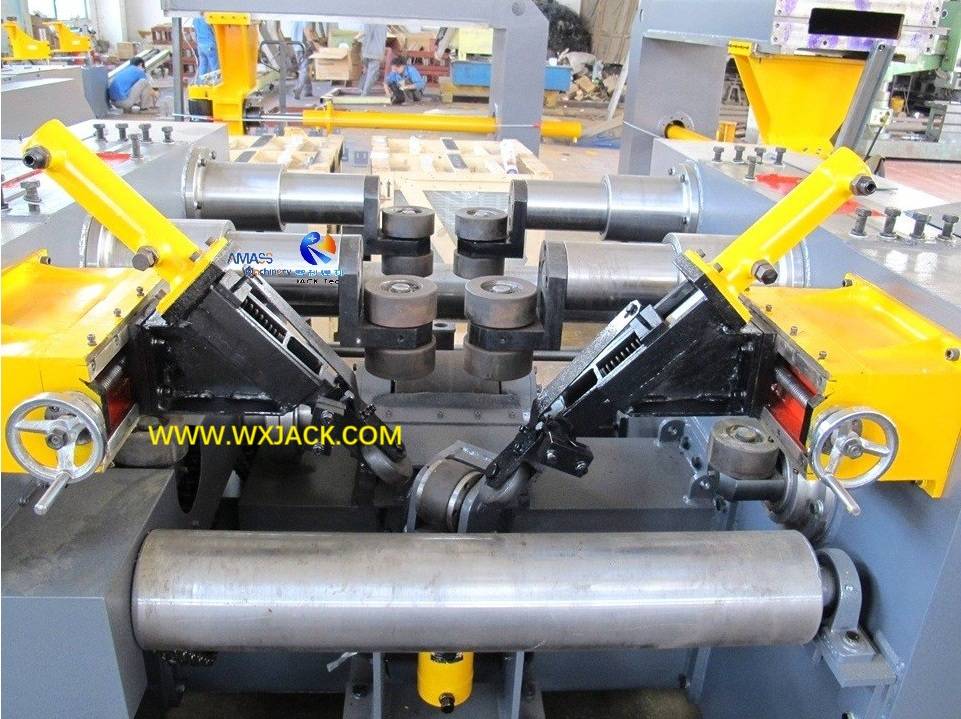

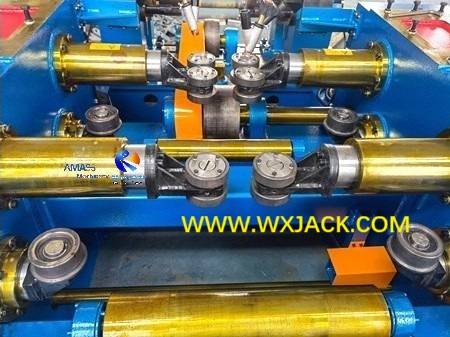

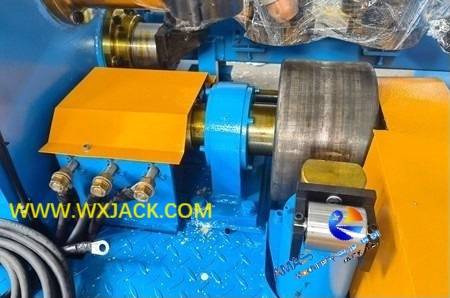

Pares de rodillos de alineación, a un nivel de altura diferente, para ajustar las bridas y la web respectivamente, en las máquinas de modelos Wuxi Jack Z  : ( Fig.11 )

3) Alineación de la brida y el final web : durante la operación, los bastidores de detención impulsados con el sistema hidráulico en el borde del haz H, juegan el papel de garantizar una alineación perfecta en el borde de la web y las bridas. Esta es una unidad exclusiva de Wuxi Jack Machine:

Delicada alineación de diseño Fin de bridas con web, en Wuxi Jack Z Models Máquinas: ( Fig. 12 )

C. Sistema de control eléctrico de la máquina de ensambla de haz Z15 / Z18 / Z20  IH Automatic IH:

Importancia: como Centro de comandante en la operación, el sistema eléctrico controla el trabajo de la máquina, logrando el modo de trabajo automático estable y de alto nivel:

1.  PLC --- Controlador lógico programable:

1)  Rol: PLC es el elemento central del sistema de control eléctrico. Su función se implementa en el ensamblaje del haz TIH y ₂ la soldadura por tachuelas CO, basada en pasos de trabajo predeterminados, que es compilado en el PLC por el productor de la máquina;

2) Modo de trabajo: durante el trabajo, el PLC envía el comando en forma de señal digital, el control de elementos de la función actúa en consecuencia, cumpliendo las tareas de posicionamiento de H Weam Web y brida, para/RVR del transportador de entrada y salida de salida, arranque de soldadura, etc.;

3)  Ventajas del PLC: el cambio en la lógica de control de la máquina implica solo compilar el programa PLC, en lugar de reelaborar o reemplazar el circuito de retransmisión con cableado. Este es el mérito más conspicuo con PLC;

2.  Inverter de CA en el sistema de control eléctrico de la máquina de soldadura y soldadura de viga automática IH:

1) Función: el transportador principal del motor de accionamiento, la entrada y la unidad de salida de la máquina se controlan con un inversor de CA, en velocidad ajustable unificada;

2)  Configuración de los arameters P : ocho conjuntos de frecuencia se colocan en el inversor de CA con anticipación (preajuste), correspondiente a ocho segmentos de velocidad de revolución del motor requerido para el ensamblaje del haz H y la soldadura por táctica;

3) Modos de trabajo doble: cuando esta máquina automática funciona en un solo ciclo o ciclo automático , la frecuencia de salida del inversor de CA se controla con PLC;

4)  Ciclo único: cuando la máquina funciona en modo manual, la frecuencia de salida del inversor de CA se controla con un interruptor DIP en el panel de operación de la máquina;

5) Especificaciones principales: el inversor de CA utilizado en estas máquina de ensamblaje de haz automática IH Z15 / Z18 / Z20 tiene un rango de frecuencia de salida de 0 ~ 400Hz , resolución de 0.01Hz y función de protección consumada;

6) Beneficio: Esto asegura que el control de velocidad de la unidad principal y las características del transportador en un rango extenso, funcionamiento suave y trabajo confiable.

D.  Parámetros técnicos de la máquina de ensamblaje y soldadura de tachuelas Z15 ~ Z20 IH Automático IH:
