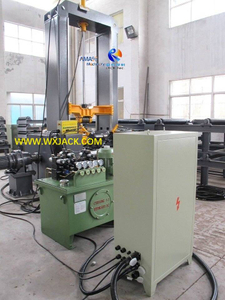

Máquina de ensamblaje manual y soldadura automática Z18 I Máquina de ensamblaje del haz

A. Propósito de la máquina de ensamblaje del haz Z18 I  H con soldadura automática de puntadas:

1.  Priba de trabajo terminada: como una de las máquina de producción de haz H básica/ indispensable/ y la más ampliamente utilizada, el ensamblaje del haz y la táctica del modelo Z18 H I se refiere al máximo. Altura web del haz soldado TIH, del máximo. Altura web de 1.800 mm:

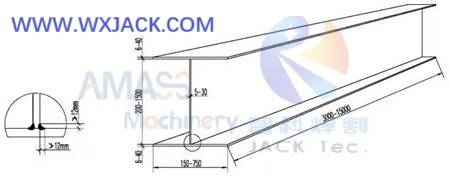

1) Impresión de diseño en H Beam: ( Fig.1 )

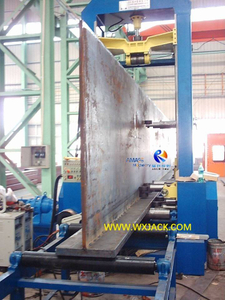

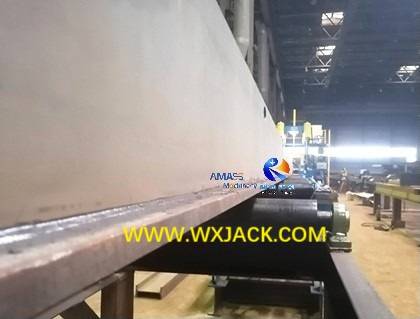

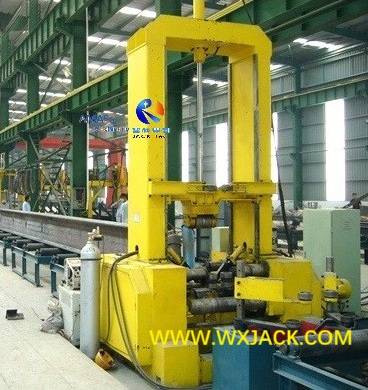

2) Viga vertical pequeña H, ensamblada a partir de la máquina modelo Wuxi Jack Z18 : ( Fig.2 )

3) Trabajar en proceso: la máquina Z18 (y otros modelos de la serie Z) no produce haz H terminado para el cliente, en cambio, un pedazo de WIP ensamblado y viga H soldada;

2 . ​ ​ ​ ​​ ​ ​ ​ ​

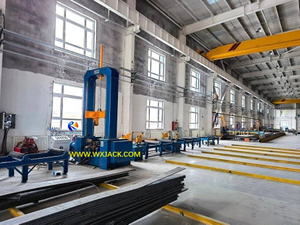

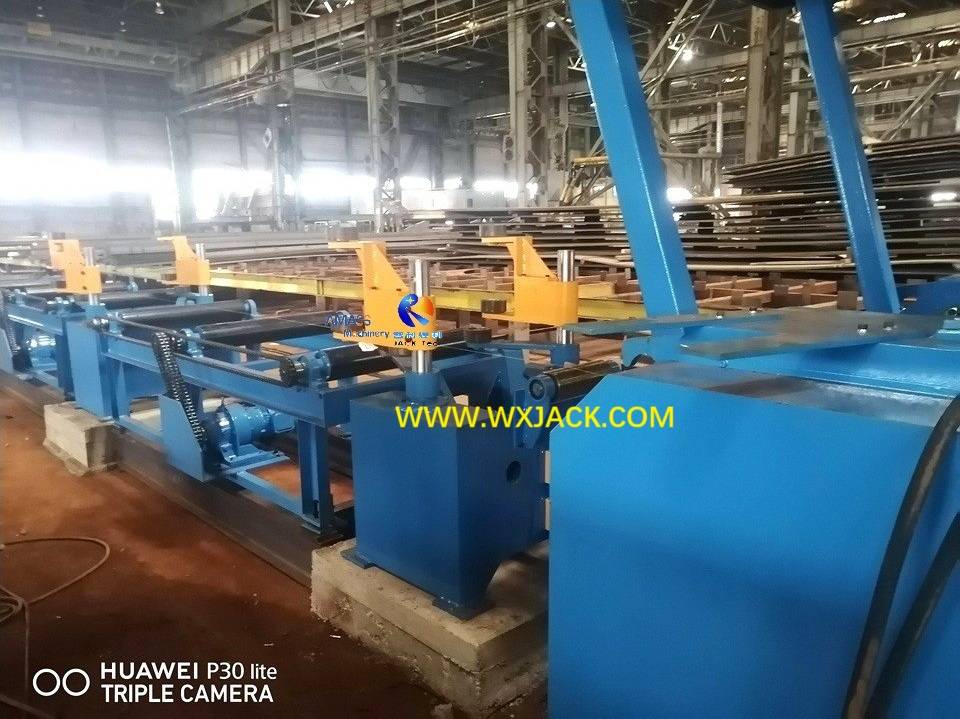

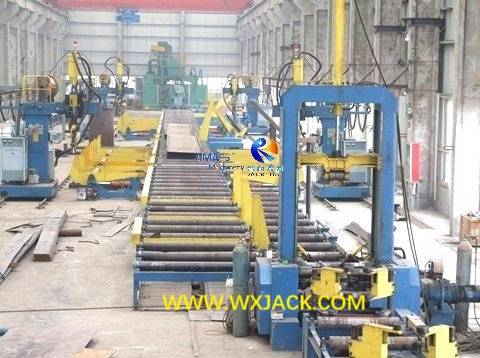

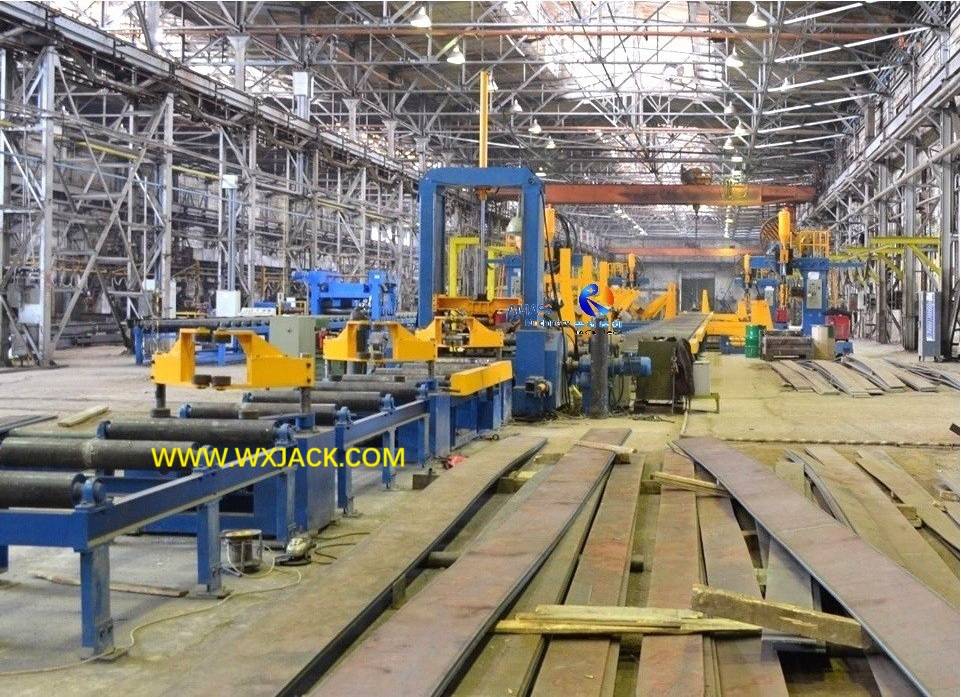

Vista integral sobre el sitio de producción automática de haz H: se colocaron vigas H ensambladas de la máquina de ensamblaje del haz del modelo H18 en los transportadores y se enviaron a 4 conjuntos de máquina de soldadura de sierra de haz Modelo H de LHC : ( Fig.3 )

3. En la producción del haz H Manual: cuando se aplica como equipo individual, esta máquina modelo Z18 debe funcionar con la máquina de soldadura de pórtico de haz Modelo H de LHT o LHT , para fabricar en la soldadura h en el haz.

B.  Estructura y unidades principales de la máquina de soldadura de haz y táctica:

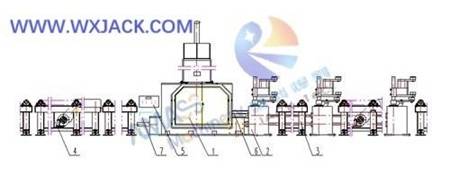

1)  Impresión de diseño de máquinas de modelos Z : ( Fig.4 )

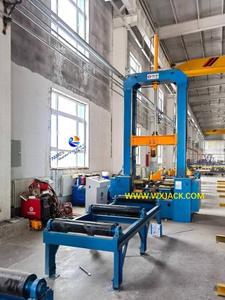

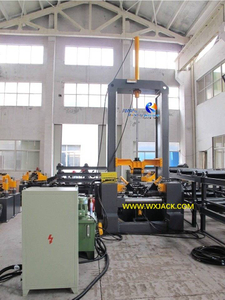

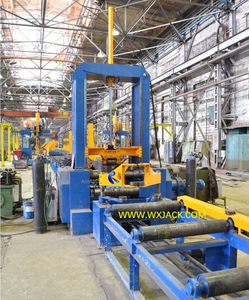

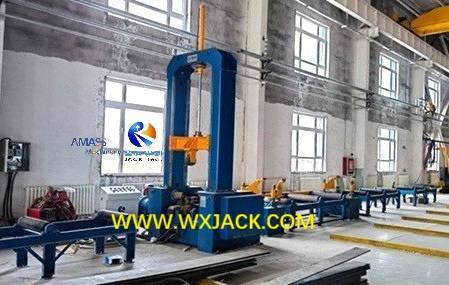

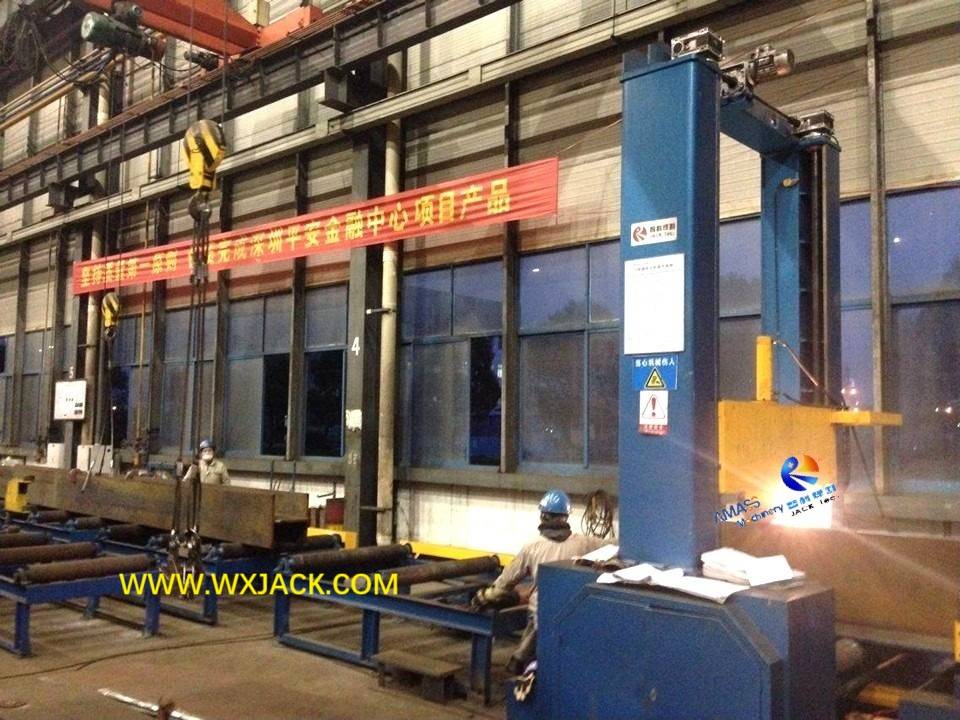

2) En Taller de clientes, sitio de instalación del modelo Wuxi Jack Z18 en el ensamblaje del haz H: ( Fig.5 )

1. Composición de la máquina de ensamblaje de haz de alta viga:

1) Cuerpo principal mecánico:

a)  El pórtico de la mitad estacionario superior con cuatro piezas de rieles rectangulares ajustados;

b) el lecho base de la mitad fija inferior, con unidades de función ensambladas;

2)  sistema de varilla de tracción de accionamiento hidráulico, dos conjuntos, para posicionamiento aproximado de la brida con la red;

3)  tablas de rodillos transportadores de entrada y salida;

4) Sistema hidráulico: para conducir el paso de ensamblaje del haz H;

5) sistema de control eléctrico;

2.  Cuerpo principal mecánico:

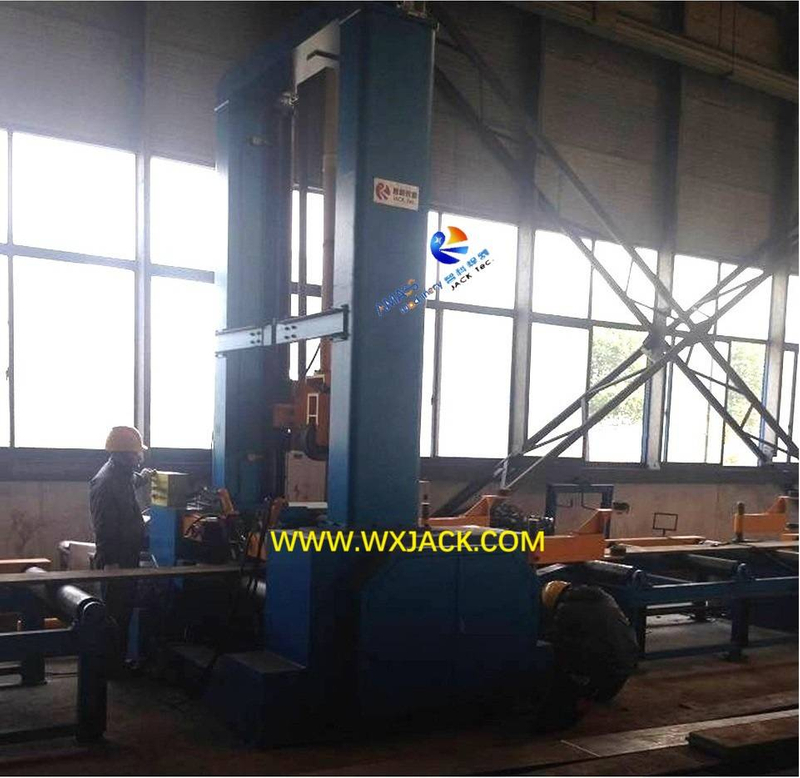

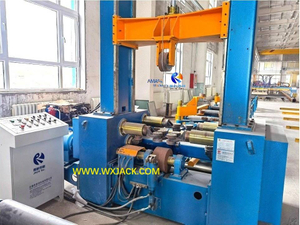

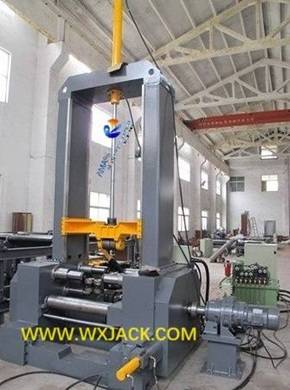

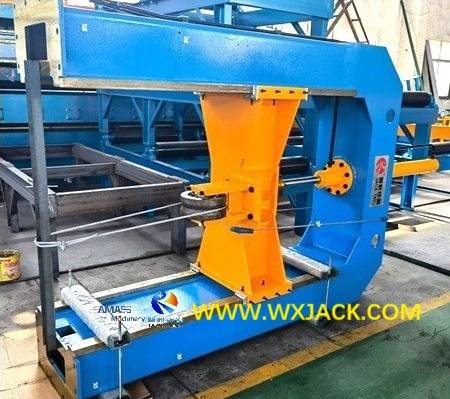

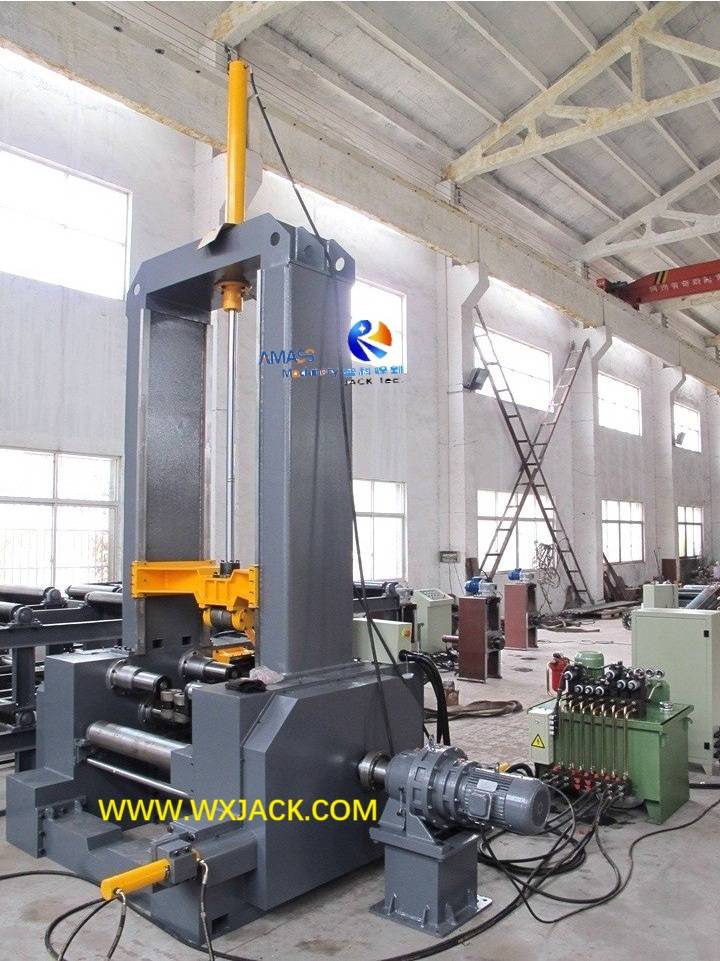

El marco integral instalado y ensamblado de la máquina modelo Wuxi Jack Z18 : ( Fig.6 )

El cuerpo principal es el marco básico de la máquina, que se compone de pórtico superior, lecho, plataforma, reductor de motor, sistema hidráulico y sistema de control;

3.  Machine Base Bed:

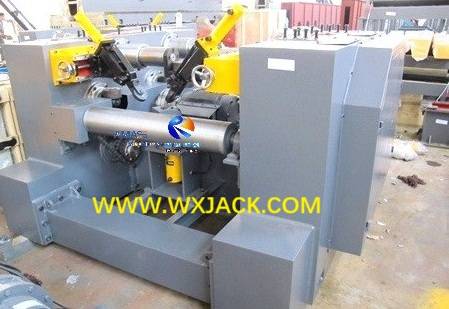

Vista cercana: ( Fig.7 )

1) El lecho de la máquina está compuesto por dos piezas de tableros de pared y haz inferior, ajustado con la unidad de guía de arco de soldadura, unidad de sujeción de la web y brida, sistema de transmisión principal;

2) su función principal es localizar y sujetar h vile de varias especificaciones, y llevar a cabo soldadura por puntos al mismo tiempo, junto con el transporte de haz H;

4. Reductor de motor:

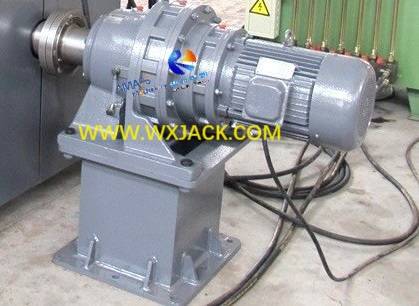

Instalado a lo largo del lecho base de la máquina: ( Fig.8 )

Esta unidad impulsa el rodillo de transmisión principal a modo de acoplador. El reductor es individualmente desde el cuerpo principal de la máquina, fácil para el paquete y la instalación;

5.  Sistema de transmisión mecánica en la máquina de soldadura de haz H y de tachuela:

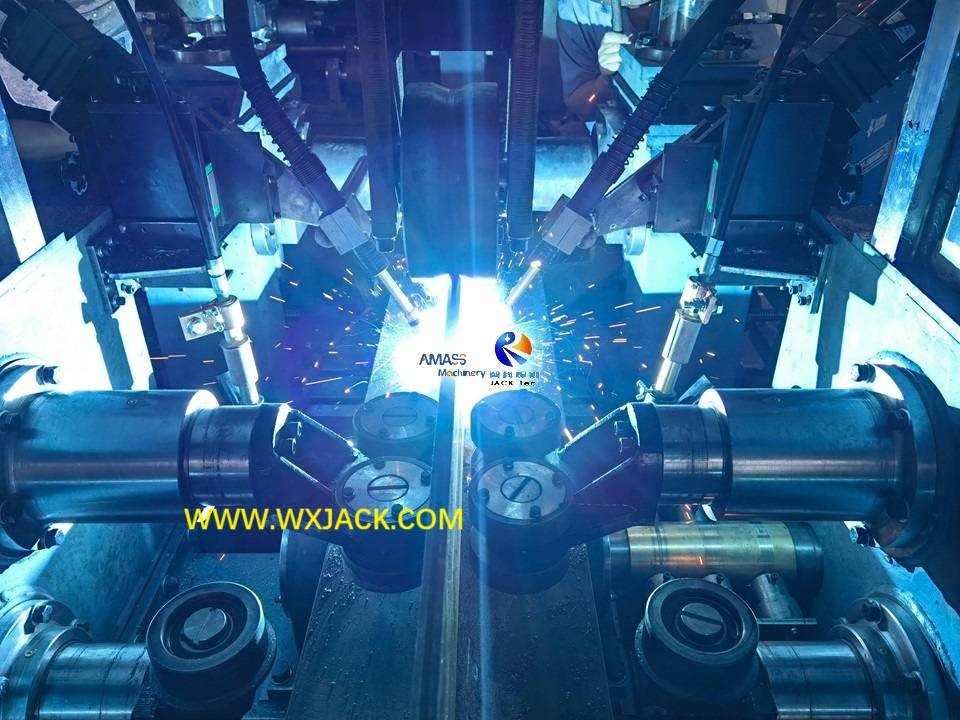

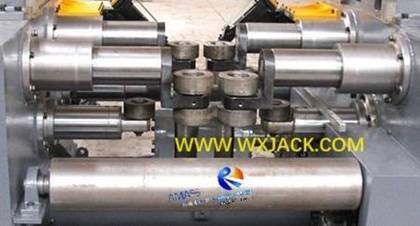

La guía y la unidad de transmisión de la máquina modelo Wuxi Jack Z18 : ( Fig.9 )

1)  El sistema de transmisión principal se acciona con reductor del motor, que es unión con rodillo de transmisión principal directamente a través del acoplador y el eje de transmisión;

2)  Las dos piezas de brida de soporte de rodillos en el lado delantero y trasero del rodillo de transmisión principal se accionan con la rueda dentada, en el eje de transmisión a través de la cadena y giran en fase con el rodillo de transmisión principal.

C. Marco mecánico de la máquina de ensamblaje de haz de alta velocidad:

1. Top Gantry of IH Beam Assembly Machine:

Una pieza de pórtico pintado ensamblado para la máquina modelo Wuxi Jack Z18 : ( Fig.10 )

1) Asamblea: el pórtico superior está compuesto de haz horizontal superior, columnas verticales, haz elevador, rodillo de presión hacia abajo, cilindro presionado hacia abajo;

2)  Su función principal es presionar firmemente la red de haz H contra la brida, durante el ensamblaje y ₂ la soldadura por tachuelas. Esto se logra con un trozo de viga de prensa hacia abajo ensamblada hacia abajo, que se conduce con cilindro de aceite sólido;

3)  Estructura: como se puede ver en la foto de arriba, Top Gantry es un marco de forma U Inverso, instalado en el lecho base de la máquina;

4)  forma de producción: todo el conjunto de pórtico superior es de estructura de soldadura y se ensambla en forma de tal manera a prueba de errores: en su haz superior hay un agujero cuadrado para recibir un espigón y así para formar una articulación;

5) Ensamblaje preciso: para garantizar completamente la alineación precisa de la brida con la operación web, hay cuatro piezas de guías precisas, que se ajustan en los lados izquierdo y derecho de la superficie interna de las dos columnas, asegurándose de un movimiento liso, estable y preciso de la unidad de presión hacia abajo;

6)  Rendimiento: dicho diseño de pórtico superior es el mismo tanto para la operación automática, ₂ la soldadura por tachuela, junto con la brida web que se ajustan y el modo de trabajo manual en la máquina;

2.  Unidad de presión hacia abajo en el conjunto de la viga y la máquina de soldadura de tachuela:

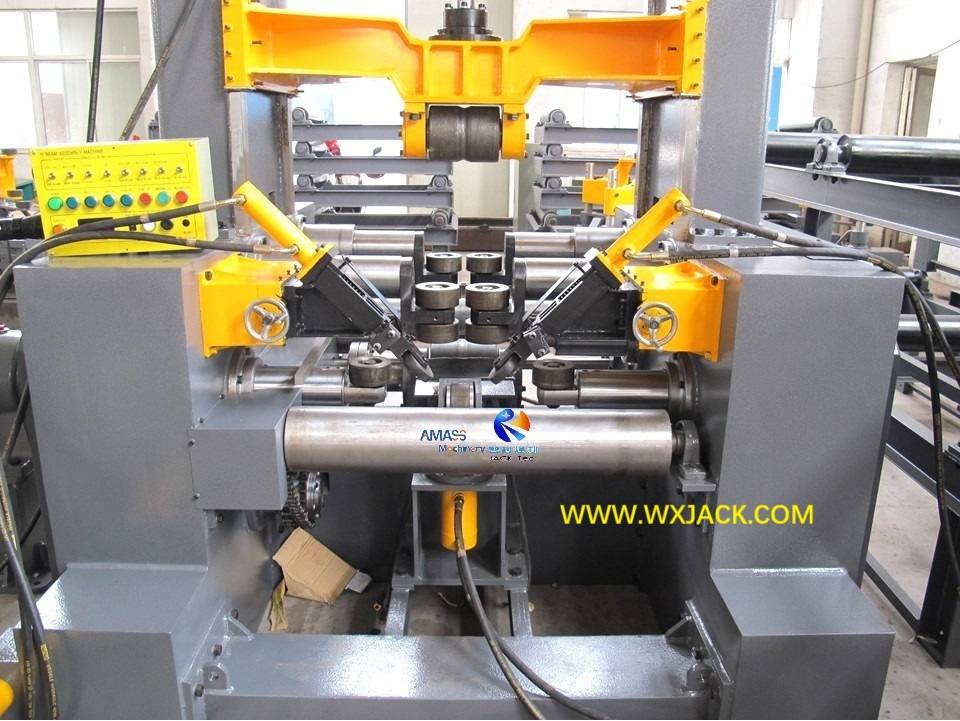

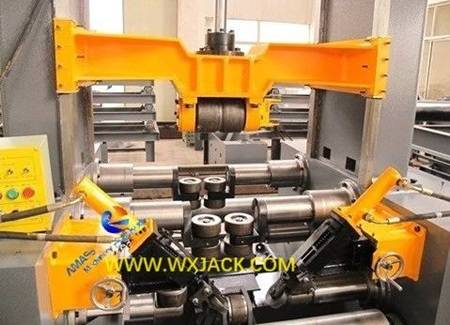

Vista frontal en Wuxi Jack Z18 : ( Fig.11 )

1)  Función: en funcionamiento, esta unidad sirve como función de posicionamiento y retención para el proceso de ensamblaje. Se ajusta al interno de la parte superior de la parte superior, y viaja a lo largo de las cuatro piezas de guías precisas mencionadas anteriormente;

2)  Los componentes principales incluyen la elevación del haz, el rodillo de presión hacia abajo y el cilindro de aceite de presión hacia abajo;

3) Hay un círculo de ranura en el medio del rodillo de presión hacia abajo, para recortar perfectamente el borde de la red de haz H, durante la operación;

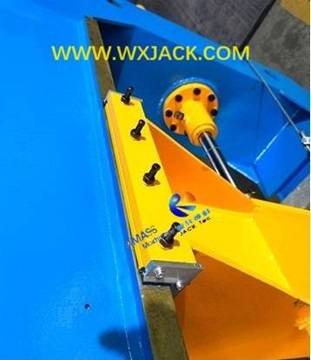

4) Zoom local hacia arriba en la sección de conexión de la unidad de presión hacia abajo, en guías: ( Fig.12 )

a)  Hay un ajuste de rodajas de cobre entre la unidad de presión hacia abajo y la guía, que sirve como cojín para el movimiento vertical de la unidad de presión hacia abajo. El cobre tiene un buen rendimiento contra la abrasión;

b) Las piezas de cuatro pernos se usan para ajustar el espacio libre entre la unidad de presión hacia abajo y la guía, para el mejor efecto de ajuste;

3. Como resumen , con años de práctica de aplicación y mejora continua, estructura y composición de estos modelos Z15 /  Z18 / Z20 IH Machine de ensamblaje de haz crece cada vez más racional.

D. Fuente de alimentación de soldadura ₂ en la máquina de ensamblaje del haz:

1.   Importancia: con ₂ el proceso de soldadura por tácteo CO controlado por PLC, la fuente de energía de soldadura es una unidad subcontratada muy importante para la máquina de modelos Z15, Z18 y Z20;

2.  Dos opciones de ₂ fuente de alimentación de soldadura para CO para el ensamblaje de haz H y la máquina de soldadura de tachuela:

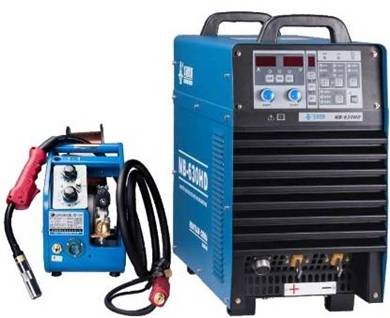

1)  Modelo chino de Huayuan NB-350 : ( Fig.13 )

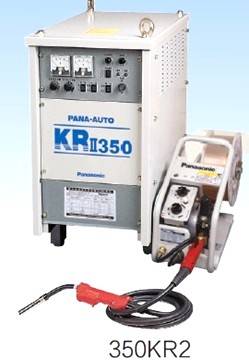

2)  Modelo Panasonic KR-350 : ( Fig.14 )

Ambos tipos de la ₂ fuente de alimentación de la soldadura de Co tienen un rendimiento superior de alto nivel y estable en la soldadura de tachuela de haz H;

3. Fuente de alimentación de CO Huayuan ₂ en conjunto de soldadura de haz y táctica:

1) característica del ciclo de servicio pesado aplicable para la aplicación de la industria pesada;

2) técnica de última generación con control digital y botón de función suave, asegura un trabajo confiable;

3) Con la última técnica del sistema de control adaptativo, la característica de ₂ las coincidencias de soldadura con CO con el tipo y el diámetro del cable de soldadura sin ningún problema;

4) Los parámetros de soldadura se pueden configurar con anticipación (preestablecidos) de manera precisa, antes del trabajo formal, y gestionar el rendimiento de la soldadura en consecuencia;

5) La protección contra la infiltración exterior, como el polvo, el húmedo, el ruido y la sal, etc., hace que la ₂ fuente de alimentación de soldadura de CO sea una unidad de trabajo rígida y duradera;

6) Soldadura unidades complementarias de la unidad de alimentación de alambre de soldadura, de doble disco con cuatro rodillos hace que el proceso de alimentación de alambre sea suave y estable;

7) Función amigable operativa del parámetro de soldadura (corriente de soldadura, voltaje, velocidad) almacenamiento en la biblioteca y disponible para la selección. Esta función es muy útil, porque es necesario tener ocho etapas de velocidad de soldadura para ser elegidas durante ₂ la soldadura por tácteos de CO;

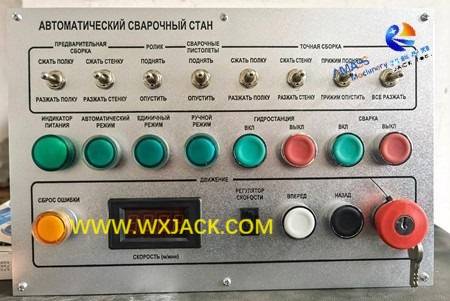

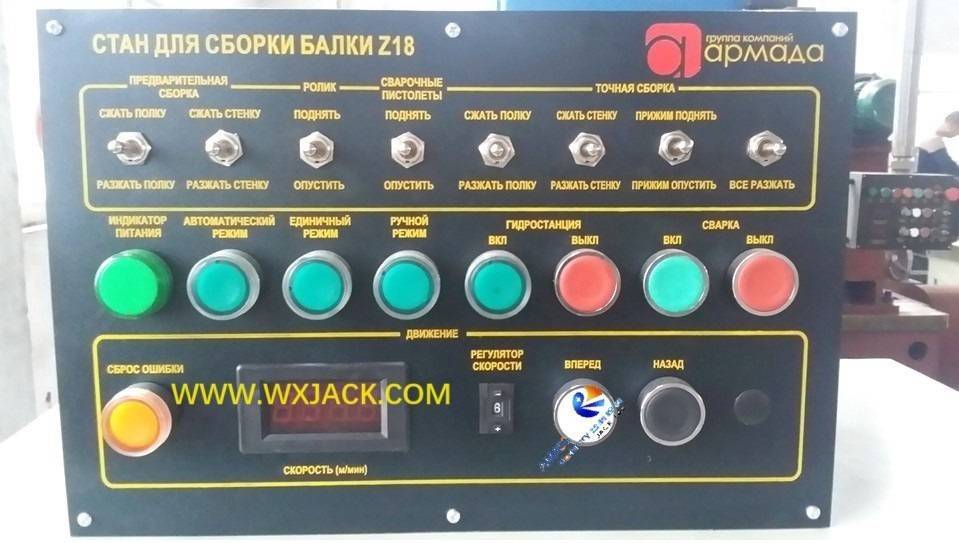

8) Interfaz terminal reservada para el acceso a control remoto, para tener comunicación con otros equipos. Con esto, la fuente de alimentación de soldadura se puede controlar con una computadora CNC o industrial a cierta distancia. Y para esta máquina de modelos Z, podemos hacer que la fuente de alimentación de soldadura se inicie en el colgante de operación de la máquina:

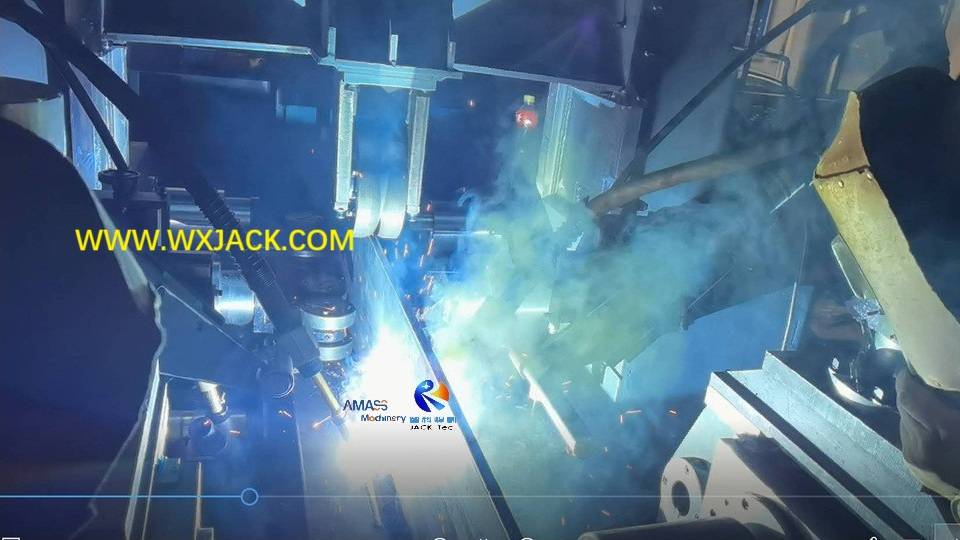

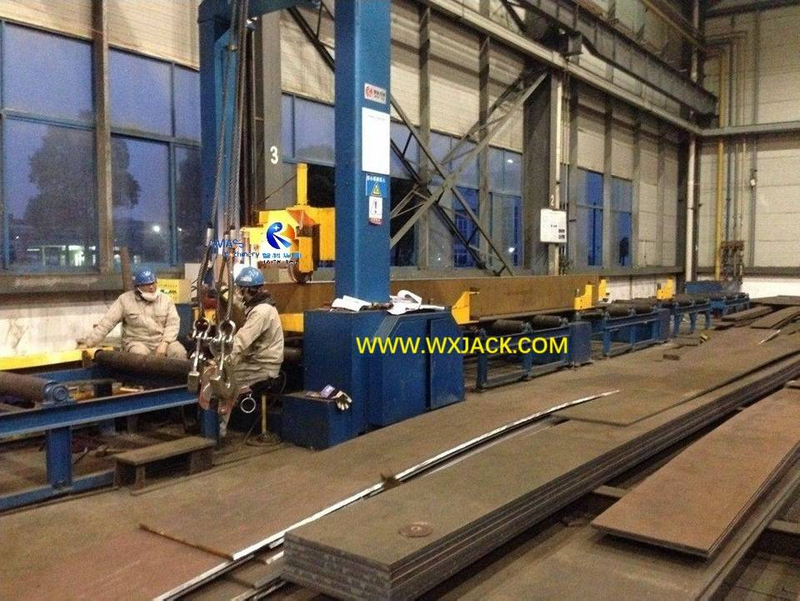

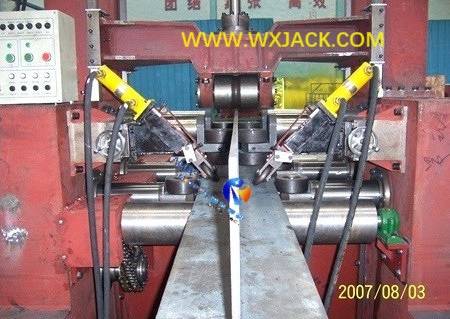

Operación en el conjunto del haz H con la máquina Wuxi Jack Z18 I H Haz de ensamblaje del haz: ( Fig.15 )

9) Mecanismo  de protección autoensejado contra problemas de sobre voltaje, falta de voltaje, falla por calor o fase, de modo que la ₂ fuente de alimentación de soldadura de CO funcione de manera confiable.

E.  Parámetros técnicos del ensamblaje del haz Z18 H I y la máquina de soldadura de tachuela:
