H Máquina integral de soldado de soldadura de la viga
Hogar » productos » H Máquina integral de soldado de soldadura de la viga

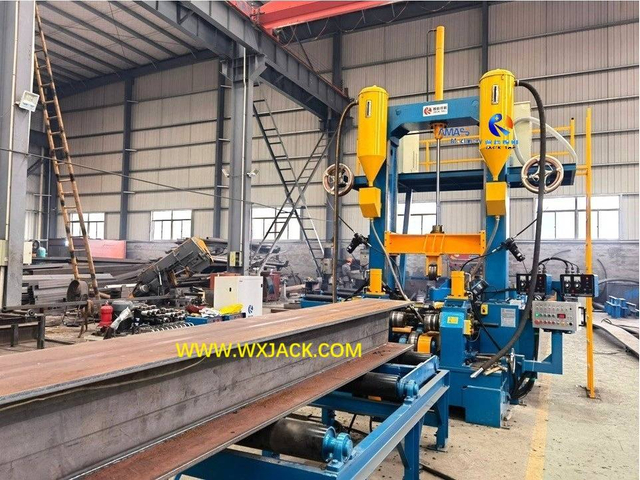

A. Uso de 3 en 1 IH Máquina integral de enderezado de soldadura del ensamblaje:

1. Otros nombres de uso frecuente de 3 en 1 IH Máquina de fabricación de haz:

1) Atraviesa el soldador de haz H;

2) Soldador de haz H vertical;

3) Fit Full H Beam 3 en 1 máquina;

4) Función integral H Beam 3 en 1 máquina;

2. Aplicación de 3 en 1 IH Máquina de soldadura de haz:


1) Función: Esta es la máquina de producción de haz de soldadura H de soldadura de nueva generación, con técnica avanzada y operación fácil de usar;

2) Producción: Esta máquina 3 en 1 produce vigas T / I / H soldadas con altura web de 200 mm a 2,000 mm, soldando el dedo del pie de 6 mm a 12 mm, las piezas de trabajo básicas aplicadas en proyectos de construcción de estructuras de acero;

3) Boceto de diseño en una viga de I/ H soldada para producirse: (Fig.1)

Fig1 3 en 1 h Máquina de fabricación de haz 182

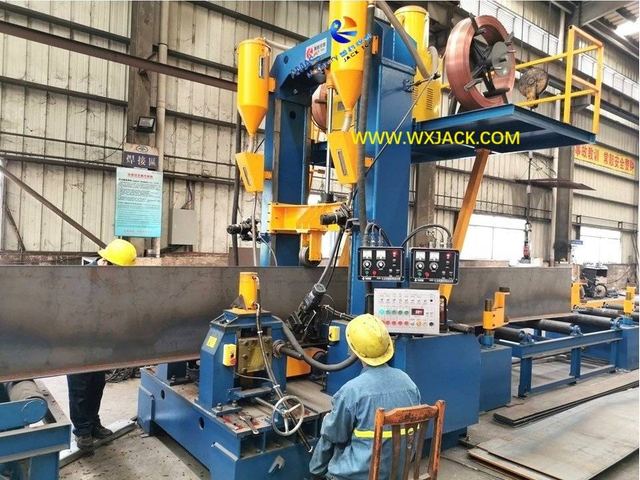

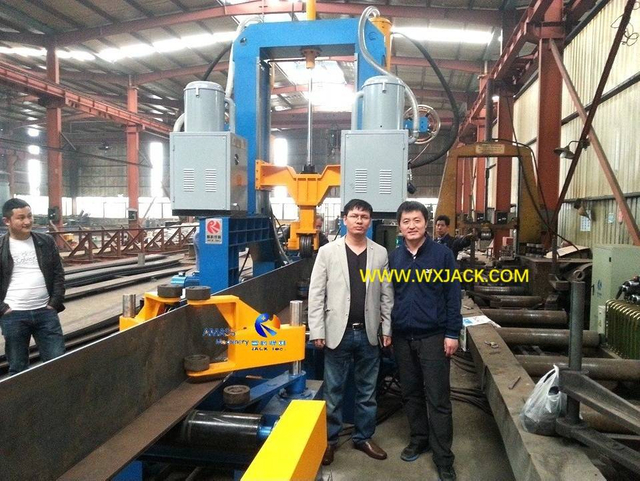

4) Vigas T/ H soldadas producidas a partir de Wuxi Jack ZHJ15 Modelo 3 en 1 IH Máquina de soldadura de haz: (Fig.2,3)

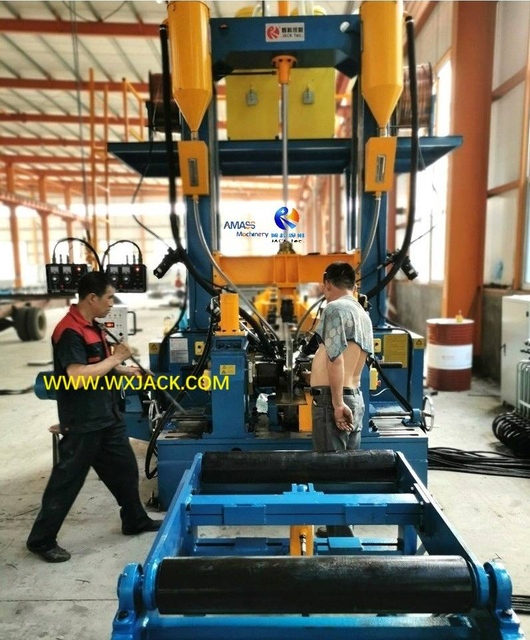

Fig2 3 en 1 h El conjunto del haz de soldadura endereza la máquina integral 36



B. Ventajas de Wuxi Jack 3 en 1 IH Máquina de fabricación de haz:

1. Una máquina equivale a tres con 3 en 1 IH de soldadura del ensamblaje del haz endereza la máquina integral:

Esta máquina 3 en 1 integra funciones de 3 máquinas centrales originales en Línea de producción de haz h de h viga:

1) H Máquina de soldadura de viga H;

2) H Máquina de soldadura de arco sumergido de haz h;

3) H máquina de alisado de brida de haz;

En un solo conjunto de equipos;

2. Enormes beneficios financieros de 3 en 1 IH Máquina de fabricación de haz:

De esta manera, en el campo de la fabricación de haz T / I / H de soldadura de servicio ligero a mediano, 3 en 1 IH La máquina de fabricación de haz puede ahorrar enormemente el presupuesto para los clientes en datos cuantitativos:

1) Más del 50% inversión de la máquina;

2) Más del 60% Costo de la tierra y el período de servicio;

3) Más del 60% trabajo manual;

4) Más del 60% Costo variable de la operación diaria, incluida la electricidad/ mantenimiento/ consumibles, etc.;

5) Eliminar Unidad de logística interna entre los 3 conjuntos originales de las máquinas;

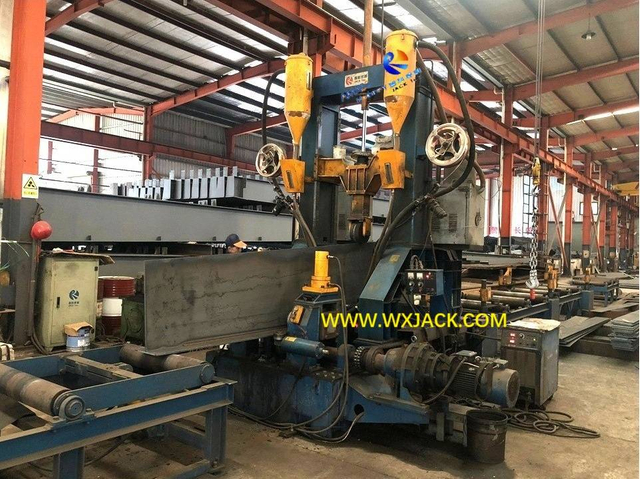

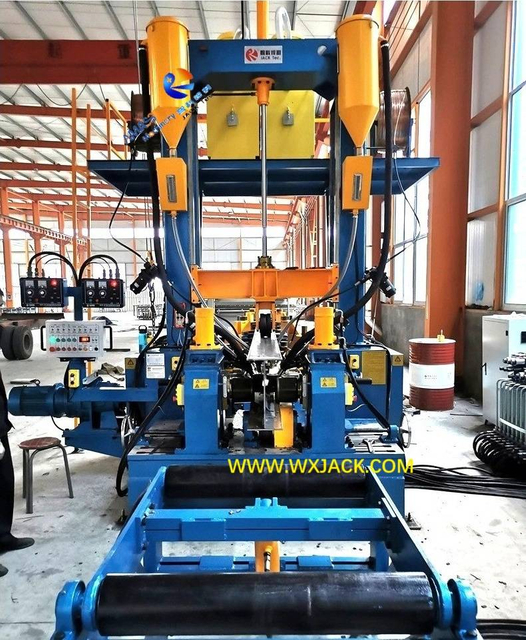

Una pieza de h viga en la posición vertical que solo está terminada de producción, de Wuxi Jack ZHJ15 máquina de soldadura de haz modelo 3 en 1 h: (Fig.4)

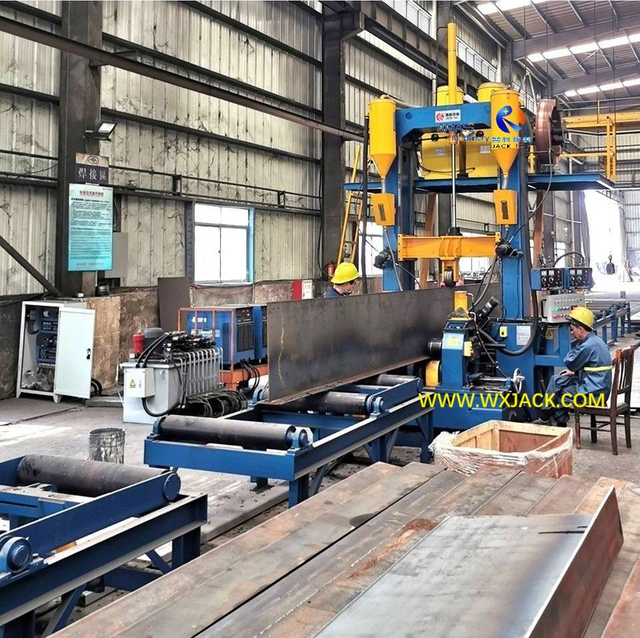

Fig4 3 en 1 h de ensamblaje del haz de soldadura enderezado Máquina integral 30


DO. Bordes competitivos de Wuxi Jack 3 en 1 IH Máquina de soldadura de haz:

1) El Desarrollo más temprano: La máquina de haz Phj y Zhj 3 en 1 h es un producto superior de nuestra empresa. En 2009, Wuxi Jack es el 1calle empresa en la industria para actualizar la máquina del diseño conceptual al uso práctico, y poner en el mercado;

2) Técnica de grado superior: 3 en 1 IH Máquina de fabricación de haz Desarrollado por Wuxi Jack tiene superioridades técnicas generales en comparación con los productos de otros proveedores, cubriendo las 3 funciones centrales de ensamblaje/ soldadura/ enderezado;

3) Participación de mercado líder: En las últimas 2 décadas, Wuxi Jack Potente 3 en 1 es ampliamente bienvenido por los clientes tanto en China como en el extranjero, especialmente Rusia, Asia Central, Sudeste de Asia, América del Sur.


D. Clasificación en Wuxi Jack 3 en 1 IH El ensamblaje del haz de soldadura endereza la máquina integral:

1. Dos series de máquina de fabricación de haz de 3 en 1 ih:

Phj serie y Zhj serie:

1) Que difiere en la brida del haz H y el ajuste web, y por lo tanto, el estilo de sección transversal del haz T / I / H terminado;

2) Diferencia de H -Sección transversal del haz H se producirá a partir de la máquina de modelos PHJ y ZHJ: (Fig.5)

Fig4 Función integral H Máquina de soldadura de haz 30 30


2. ZHJ Serie 3 en 1 IH Máquina de fabricación de haz:

1) Se centra en producir haz de soldadura de sección transversal simétrica T/ I/ H;

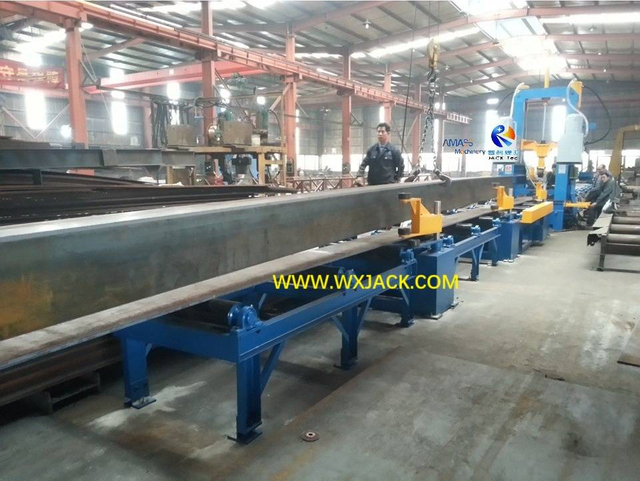

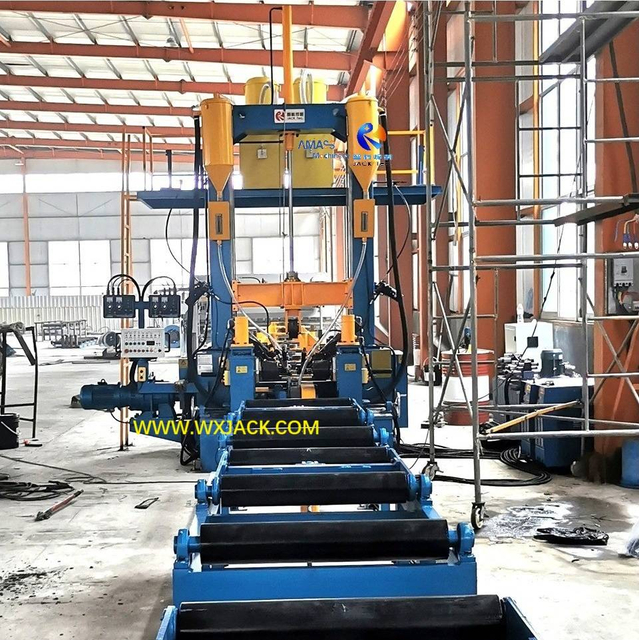

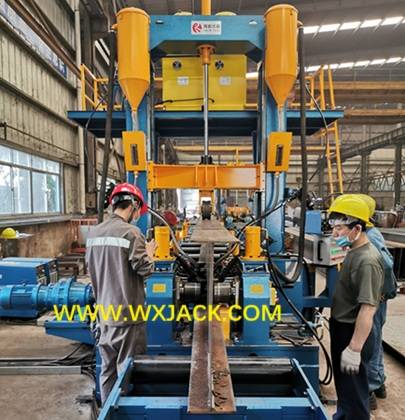

2) Un conjunto de wuxi jack ZHJ15 Modelo 3 en 1 IH La máquina de fabricación de haz fabrica la longitud lateral igual vertical H Viga: (Fig.6)

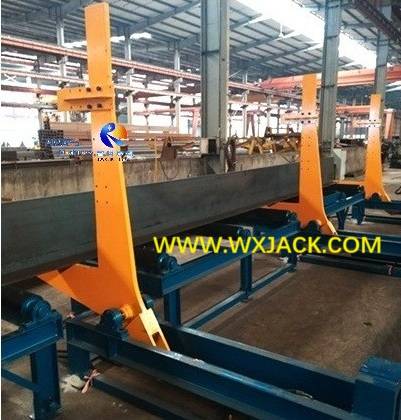

Fig5 H Estructura de acero de haz H Línea de producción 7

3. PhJ Series 3 en 1 IH Máquina de soldadura de haz:


Como se muestra en la Fig4., La máquina de la serie PHJ fabrica viga soldada de T / I / H con brida de longitud igual como desigual.


MI. Características técnicas de Wuxi Jack 3 en 1 IH Máquina de fabricación de haz:

1. Asamblea Unidad en 3 en 1 IH Máquina de soldadura de haz:

1) Serie de phj Funciona en modo semiautomático: un lado de la pieza de trabajo se conduce con cilindro de aceite hidráulico, y el otro lado se ajusta manualmente con giro a mano;

2) Serie ZHJ Funciona en modo automático, ambos lados que se ajustan son conducidos con cilindro de aceite hidráulico;

3) Tanto PHJ como ZHJ El posicionamiento de ensamblaje de máquinas se guía con un buje preciso, alineado con un rodillo excéntrico, que garantiza bridas de ajuste precisas con la web;

4) Alta estabilidad y trabajo confiable Rollers de presentación de ensamblaje de Wuxi Jack H Beam 3 en 1 máquina: (Fig.7)

Fig5 3 en 1 h El conjunto de viga de soldadura endereza la máquina integral 14

2. Unidad de soldadura de 3 en 1 IH Máquina de soldadura de haz:

1) SAW (soldadura por arco sumergido) Toma un trabajo de soldadura mayoritario, fabricando un grosor de brida de 6 mm ~ 40 mm;

2) CO2 Soldadura: Esta es una configuración destacada de Wuxi Jack Machine, para fabricar en vigas T/ I/ H de Super Light, con espesor de brida de 3 mm ~ 12 mm;

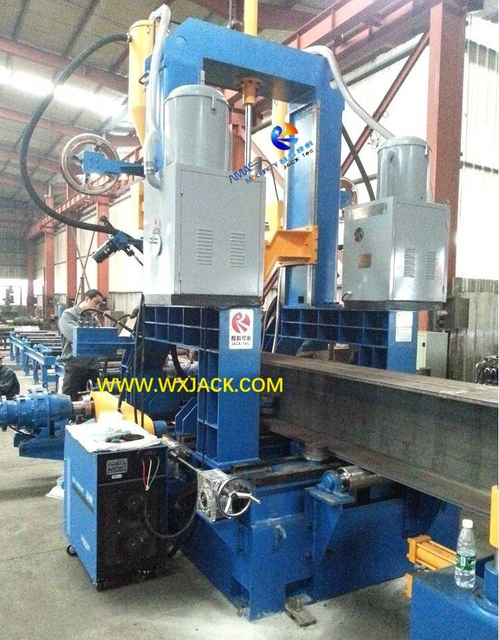

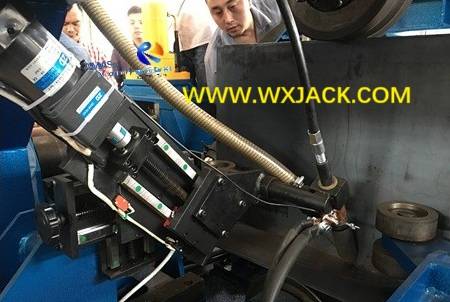

3) Diseño único en alto preciso Unidad de control de posición de la antorcha de soldadura, en Wuxi Jack 3 en 1 IH Mandeo de soldadura de ensamblaje del haz: endereza la máquina integral: (Fig.8)

Fig6 3 en 1 h Máquina de soldadura de haz 150 IMG_1561

3. Unidad de enderezado en 3 en 1 h Medimiento de soldadura de soldadura de viga Máquina integral:

1) Super poderoso Capacidad de enderezado: Wuxi Jack Machine tiene una capacidad de enderezado 2 veces que la de otros proveedores:

2) Ser específico, Wuxi Jack Max. La capacidad de enderezado es un espesor de brida de 40 mm para acero de carbono Q235 (resistencia a la tracción 370 ~ 510 MPa) o un espesor de brida de 30 mm para acero de carbono Q345 (resistencia a la tracción 510 ~ 600 MPa);

3) Otro proveedor Max. La capacidad de enderezado es de solo 20 mm de espesor de brida para acero de carbono Q235. No se puede enderezar el acero de carbono Q345;

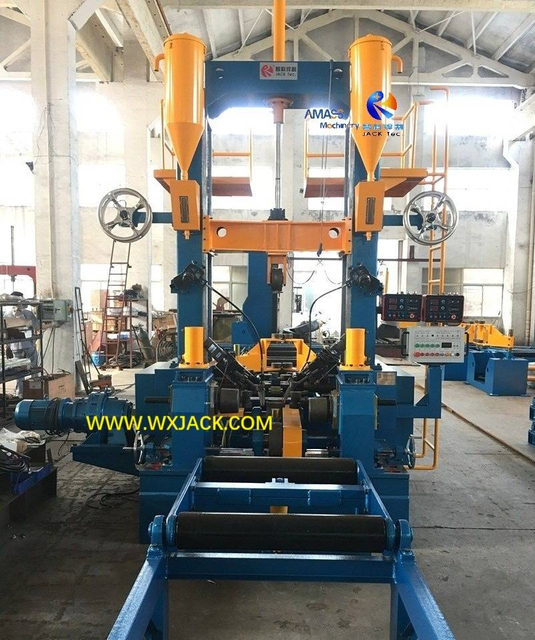

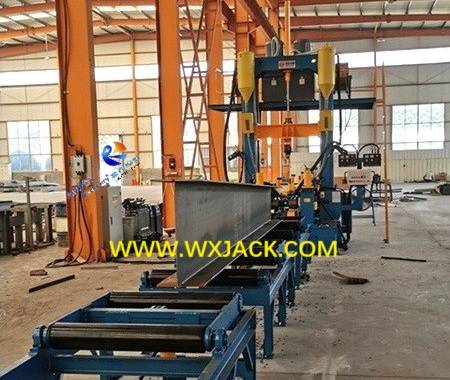

4) Poderoso Unidad de alisado En Wuxi Jack 3 en 1 i H Máquina integral de enderezado de soldadura de la viga del haz: (Fig.9)

Fig7 3 en 1 h Machil de soldadura del ensamblaje del haz Máquina integral 161


F. Parámetros técnicos de Wuxi Jack 3 en la máquina de soldadura de haz de IH:

1) A continuación se presentan los parámetros de los modelos estándar PHJ y ZHJ Serie H Beam 3 en 1 máquina;

2) También diseñamos y producimos especificaciones especiales basadas en el requisito del cliente.

3 en 1 IH Máquina integral de enderezado de soldadura del ensamblaje de la viga

(3 en 1 IH Máquina de fabricación de haz)

Parámetro técnico

Phj15

Phj18

Phj20

ZHJ15

ZHJ18

Zhj20

Altura web

200∼ 1500 mm

200∼ 1800 mm

200∼ 2000 mm

200∼ 1500 mm

200∼ 1800 mm

200∼2000 mm

Espesor web

5∼ 30 mm

6∼ 32 mm

Ancho de brida

200∼ 800 mm

150∼ 750 mm

Espesor de la brida

6∼ 40 mm

Altura de la costura de soldadura de un solo paso

8 ~ 12 mm

Longitud de la pieza de trabajo

3000∼ 15000 mm

Velocidad de soldadura

(Asamblea, enderezara lo mismo)

200∼ 1200 mm/min. (VFD)

Tamaño de la máquina (L × W × H)

28m × 4m × 4.6m

28m × 4m × 4.9m

28m × 4m × 5.1m

28m × 4m × 4.2m

28m × 4m × 4.5m

28m × 4m × 4.8m
