A. Función y uso de la máquina cortadora de placas CNC con llama de combustible y oxígeno:

1. Capacidad: La máquina de corte por llama CNC corta piezas de trabajo de cualquier forma regular o especial en placa de acero al carbono con una amplia gama de espesores, de 3 mm a 200 mm:

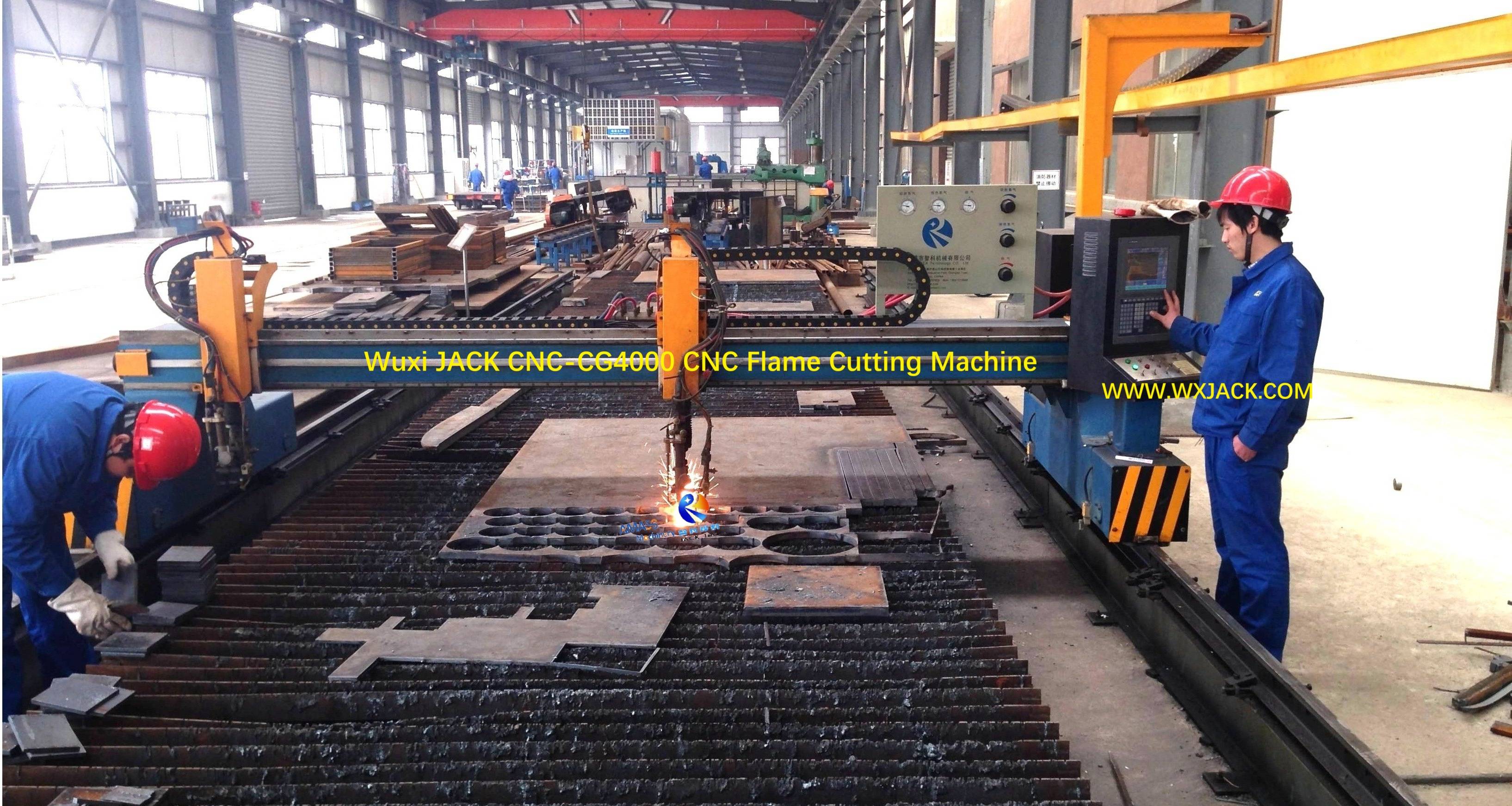

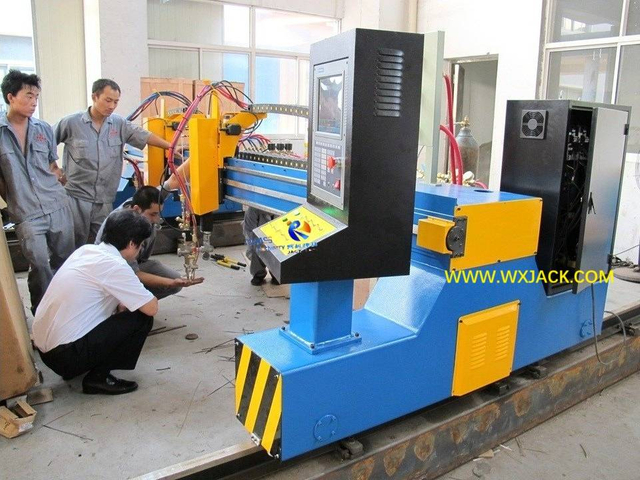

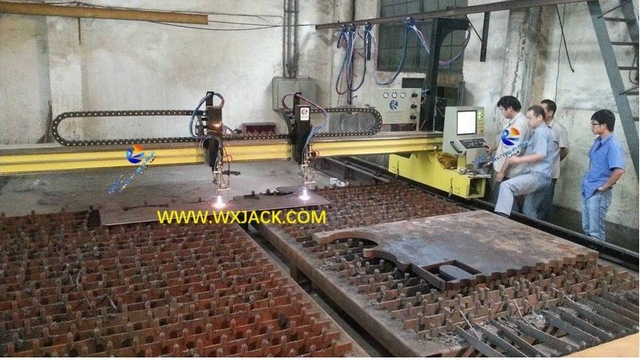

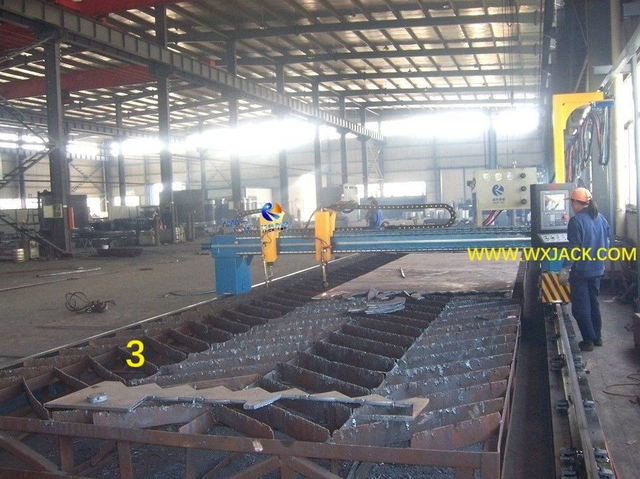

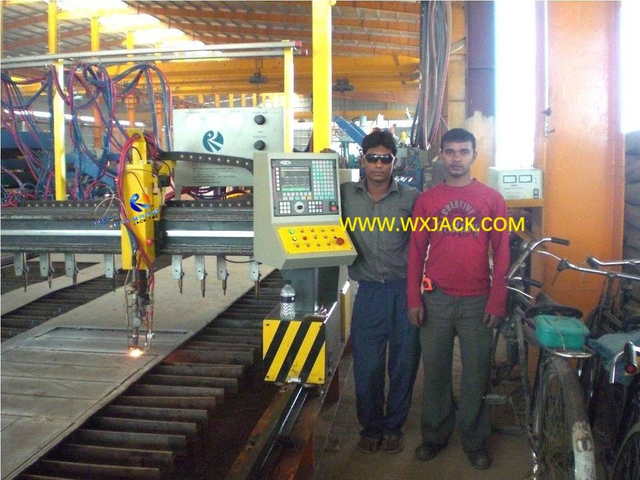

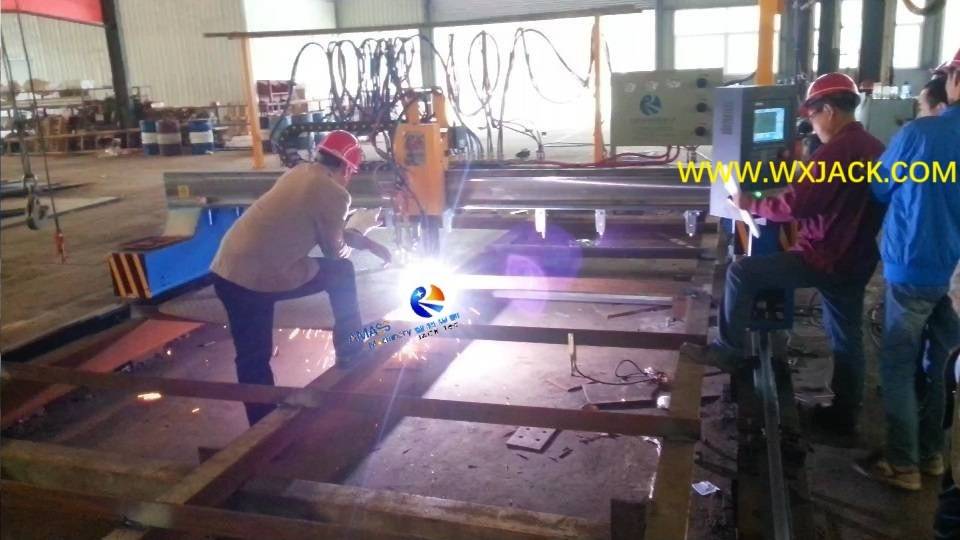

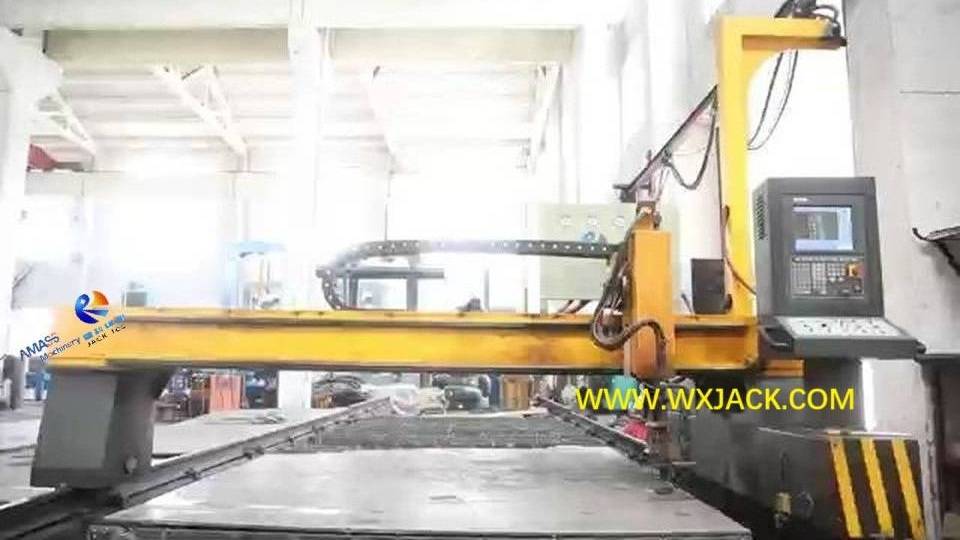

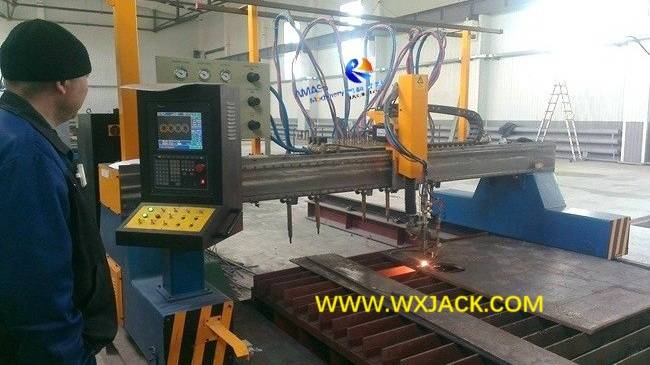

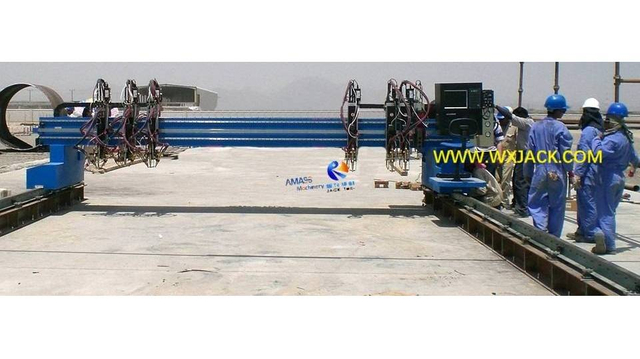

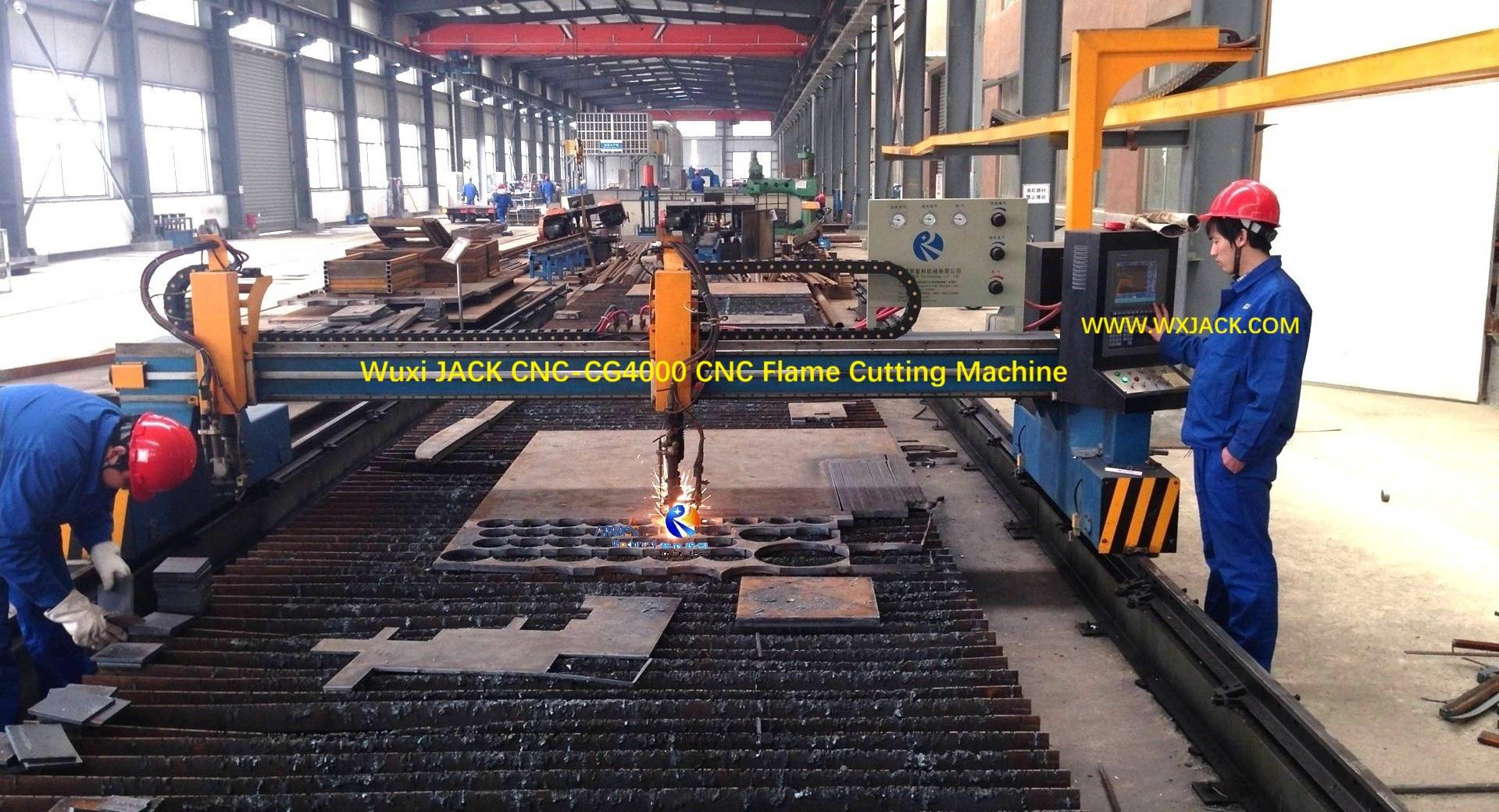

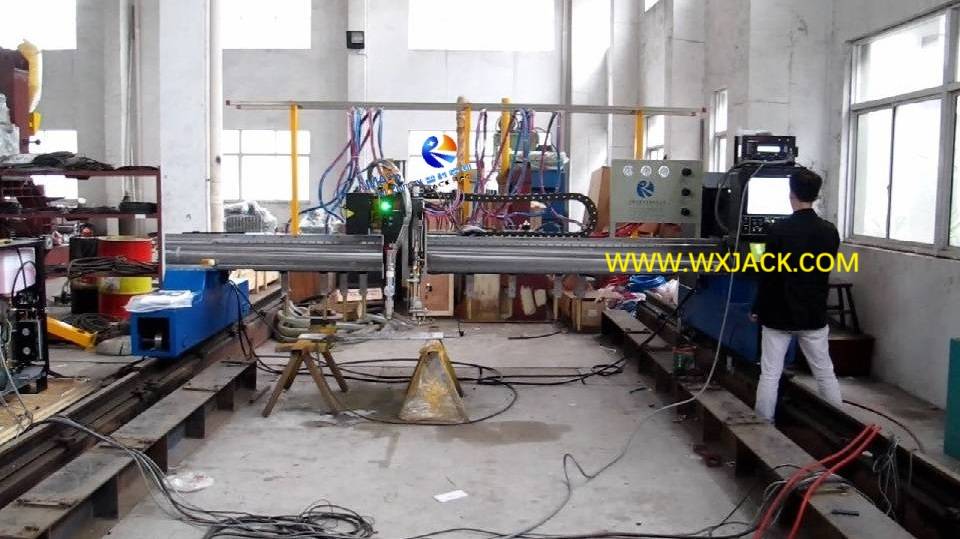

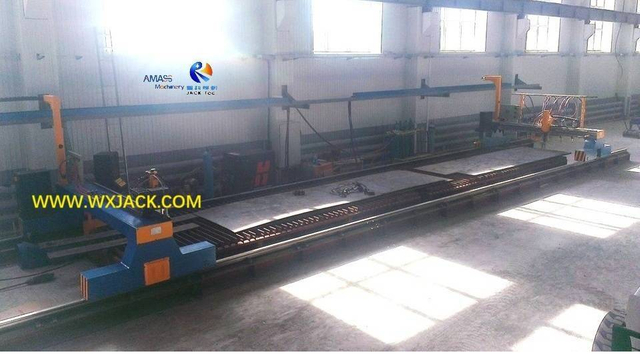

Un conjunto de máquina cortadora por llama CNC Wuxi JACK CNC-CG4000 y su placa de acero al carbono en corte: (Figura 1)

2. Posición Importante: La máquina cortadora por llama de combustible de oxígeno CNC es la primera generación de Máquina cortadora de placas CNC serie CNC-CG, y todavía de uso generalizado hoy en día;

3. Capacidades únicas y enormes beneficios de la máquina cortadora de placas CNC por llama:

1) Corte de placas gruesas: Cuando el espesor de la placa es superior a 50 mm, la máquina cortadora por llama CNC es la única rama de la máquina cortadora CNC que puede realizar la tarea.El máximo.la capacidad de corte de la máquina cortadora por llama CNC puede ser de 150 mm a 200 mm;

2) Antorcha de corte configurada flexible de la máquina cortadora por llama de combustible de oxígeno CNC:

El soplete de corte por llama tiene variaciones en su forma:
a) Antorcha de corte con control CNC: Controlado con CNC, para realizar cortes de formas;
b) Antorcha de corte por llama en tira: Controlado con relé AC o CNC, para realizar cortes en hendiduras;

c) Antorcha triple oxicorte: Controlado con relé AC o CNC, para realizar corte en bisel;
Esto ayuda a que la máquina cortadora por llama CNC se vuelva integral y de vital importancia.^calle Equipo de operación:

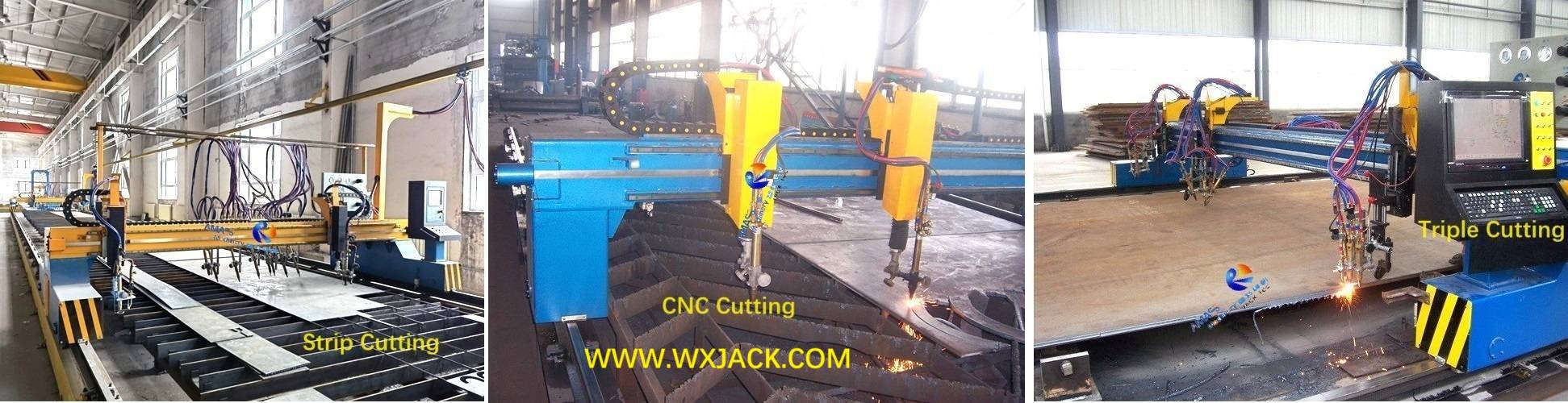

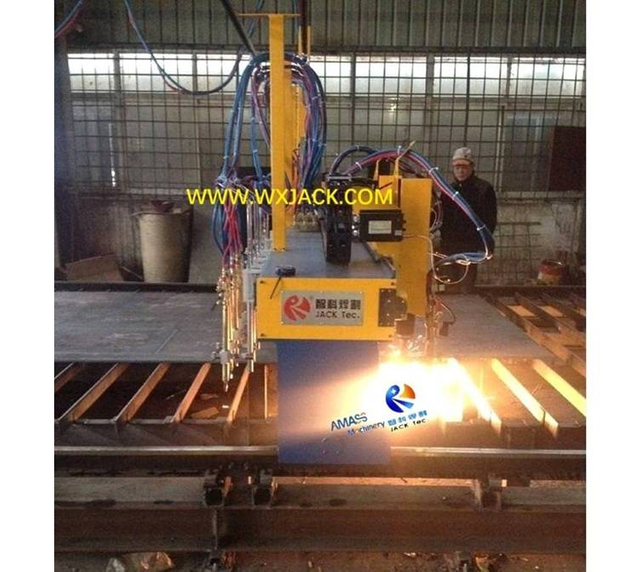

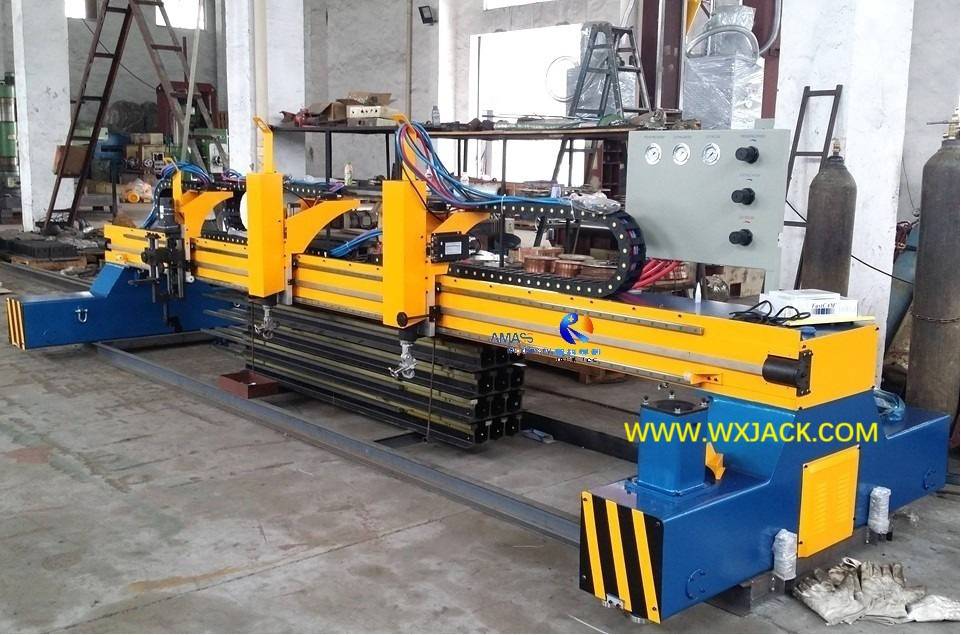

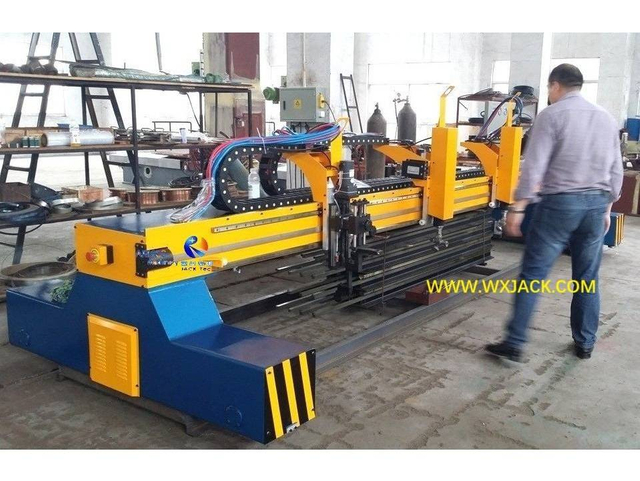

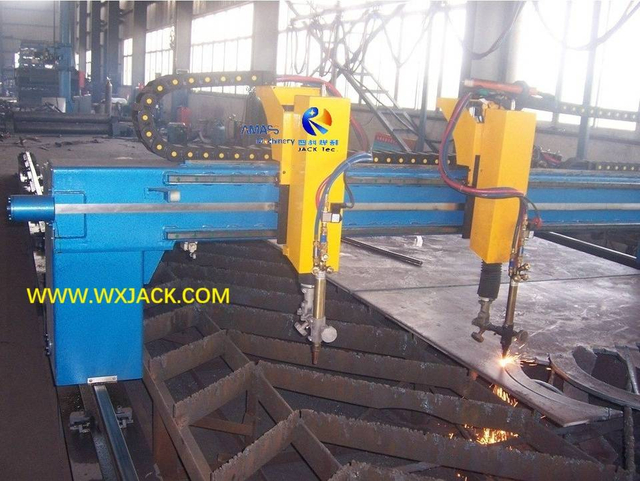

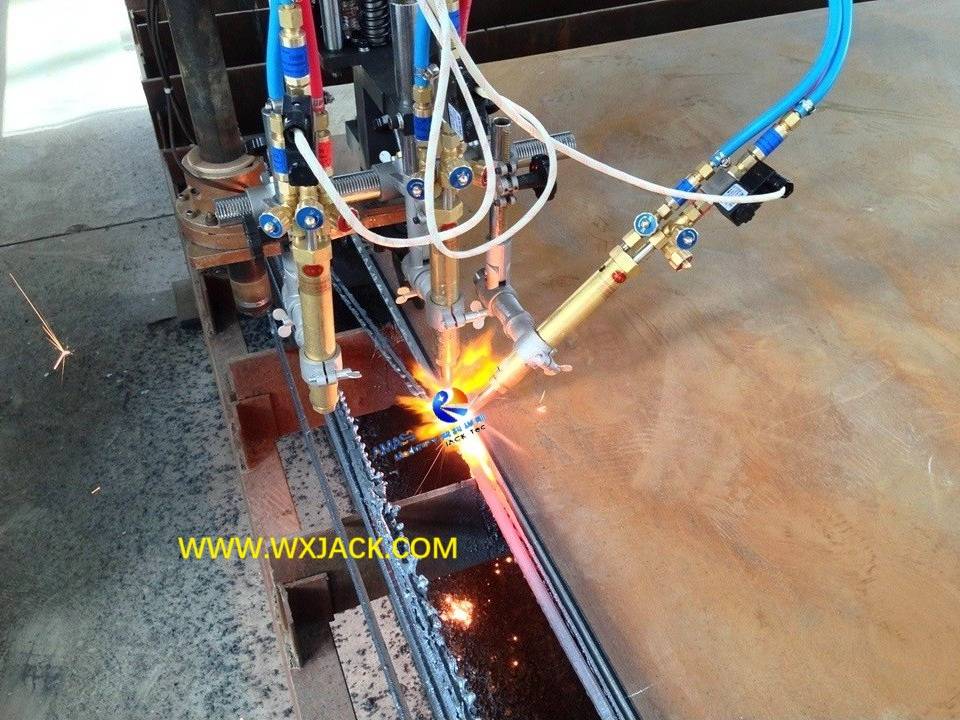

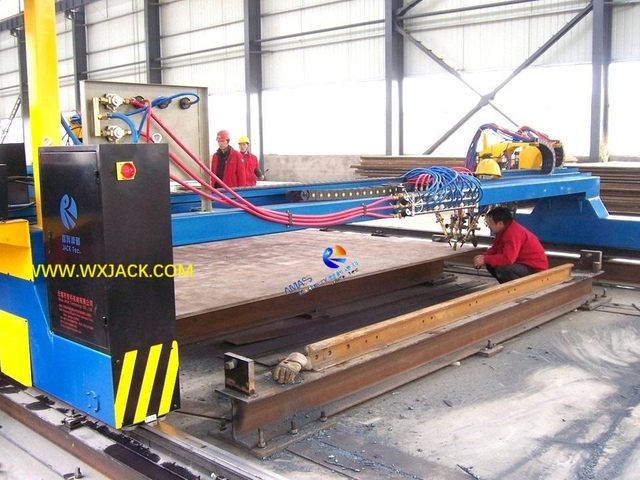

Antorcha de corte con control CNC / Antorcha de corte en tiras / Antorcha de corte triple, equipada con máquina cortadora de placas CNC con llama de combustible de oxígeno: (Figura 2)

3) Atender a la configuración del cliente: La cantidad de soplete de corte en la máquina cortadora CNC con llama se puede determinar según la demanda del cliente;

4) Rentabilidad de la máquina cortadora por llama CNC:

a) Presupuesto de compras La máquina cortadora por llama CNC se encuentra en el nivel más bajo en comparación con otros tipos de máquina cortadora CNC: Máquina cortadora de placas CNC por plasma, Máquina cortadora de placas láser CNC, etc.;
b) Costo de funcionamiento diario de la máquina cortadora por llama CNC también está en el nivel mínimo: no se necesitan consumibles en cada funcionamiento de la máquina cortadora por llama con combustible de oxígeno;
5) Operación conveniente y fácil de usar: La habilidad del operador en la máquina cortadora por llama CNC es menor que en otros tipos de máquina cortadora CNC.Los operadores no necesitan adquirir conocimientos y habilidades para administrar y dar servicio al complicado suministro de energía de plasma y al generador láser de la máquina cortadora de placas CNC;
6) Favorable al medio ambiente: En comparación con la máquina cortadora CNC por plasma, el humo de corte, el ruido y la luz generados por el funcionamiento de la máquina cortadora por llama CNC son mucho menores y, por lo tanto, tienen un impacto mucho menor en el entorno de trabajo y el personal de trabajo;
Resumiendo, incluso con el rápido desarrollo de la máquina cortadora de placas CNC por plasma/láser/chorro de agua, La máquina de corte por llama CNC todavía tiene su posición única e irreemplazable en el campo de 1^calle operación en la industria manufacturera.


B. Especificaciones técnicas y lugares de trabajo de la máquina cortadora por llama de combustible de oxígeno CNC:

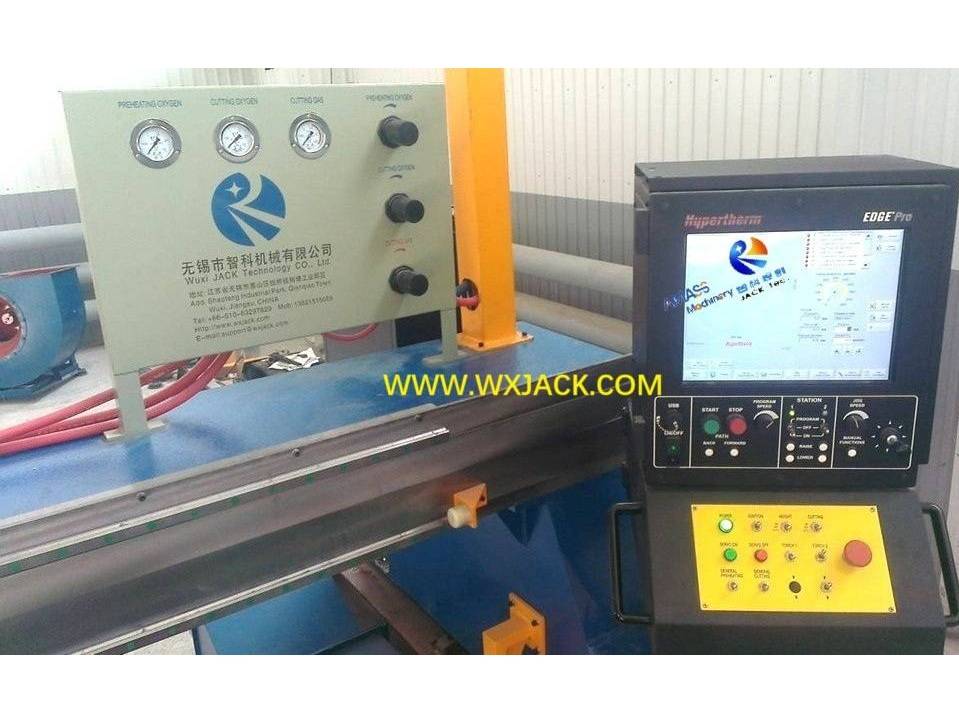

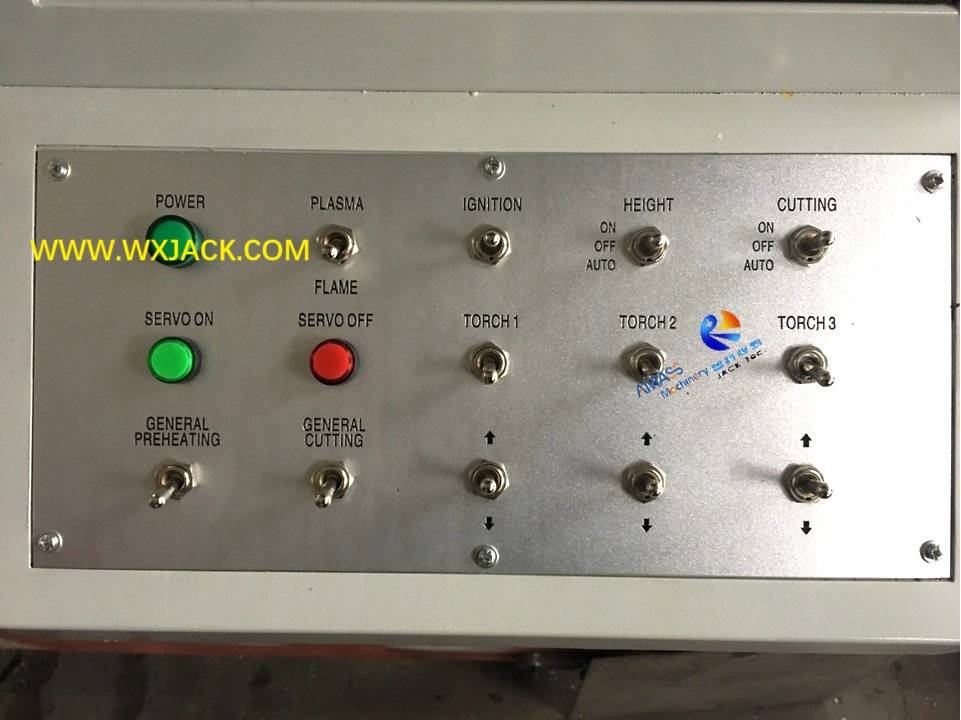

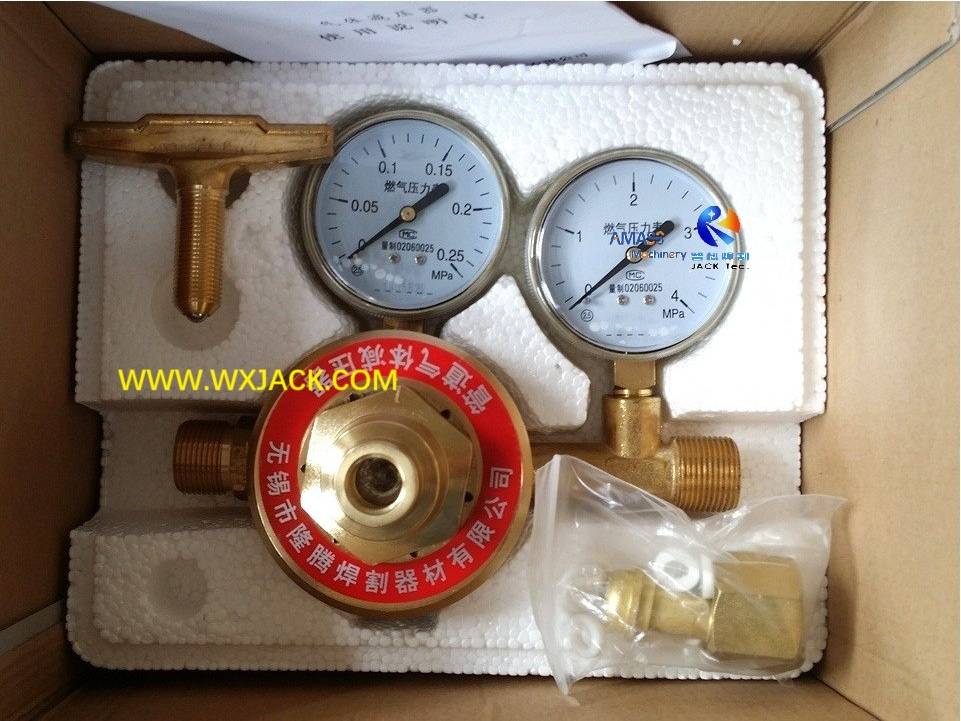

1. Medios de corte: La máquina cortadora por llama CNC es un tipo de máquina cortadora CNC que utiliza combustible de oxígeno y acetileno (o propano) como medio de corte térmico.El Encendido y Apagado, junto con la regulación de presión del gas de corte térmico, se gestiona con el controlador de regulación central y el panel de gas:

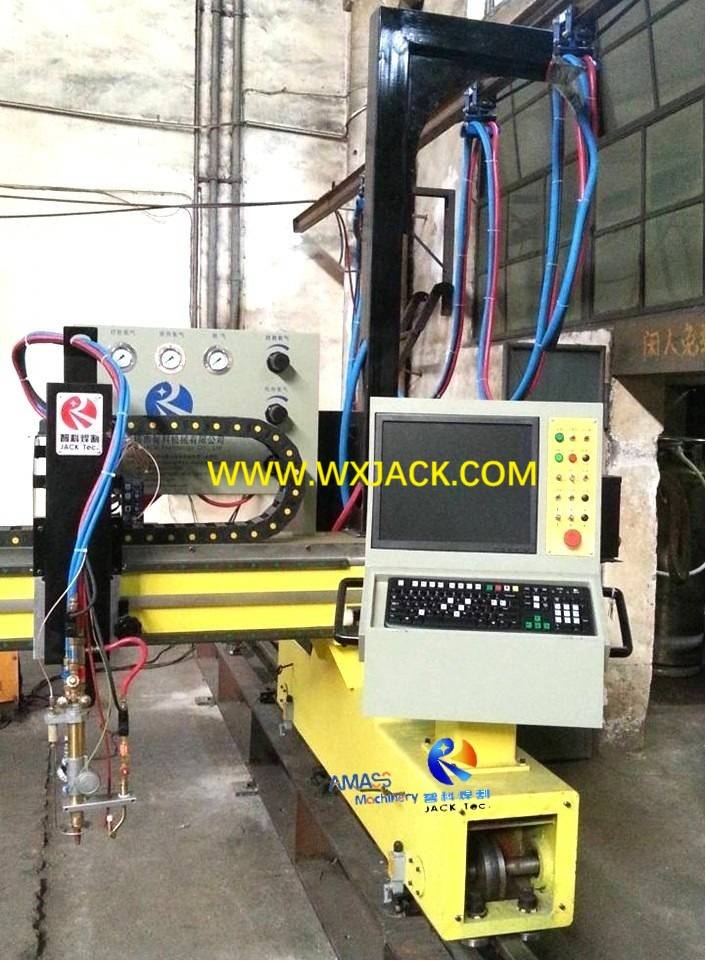

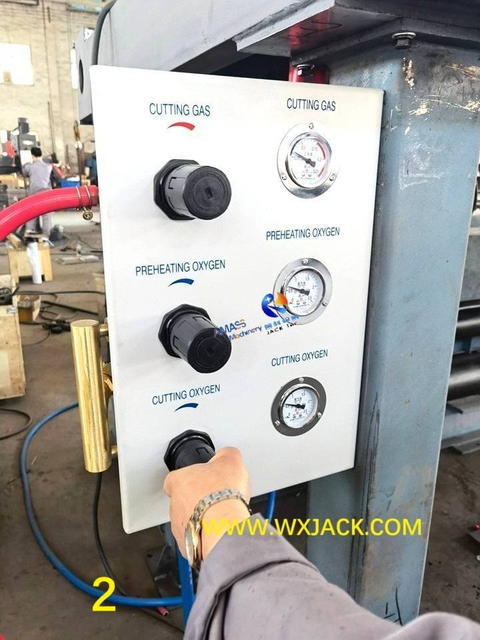

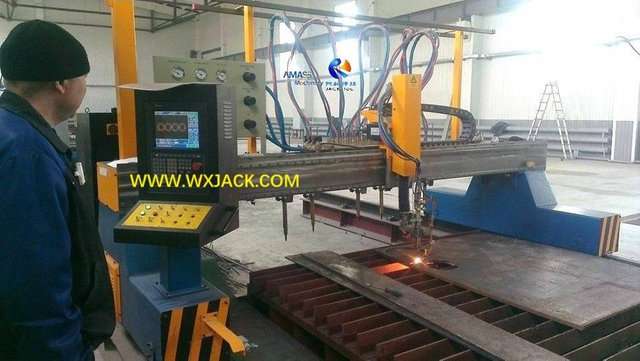

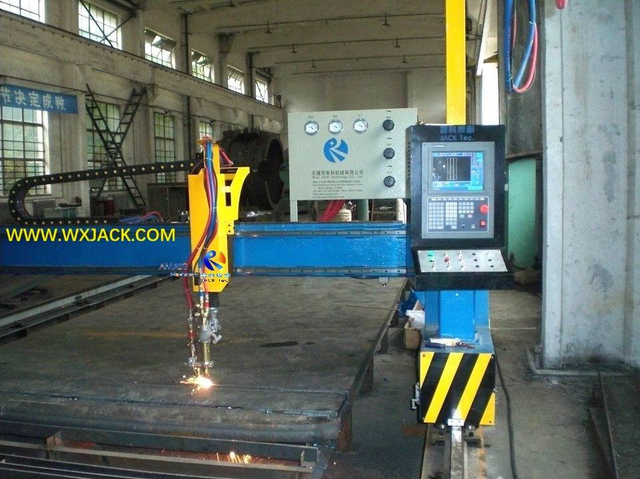

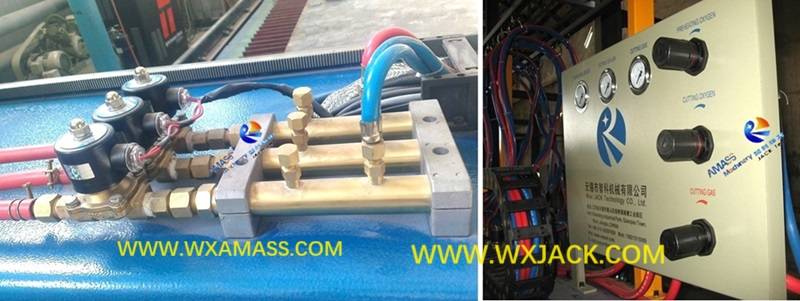

Panel de control y regulación del circuito de gas de corte térmico de la máquina cortadora por llama CNC Wuxi JACK: (Fig. 3)

2. Condiciones de funcionamiento adecuadas de la máquina cortadora por llama CNC:

1) Material: El acero al carbono es el material principal de las placas metálicas para el corte de combustible con oxígeno;
2) Espesor: Las placas de espesor medio a grueso ocupan el mayor porcentaje de piezas de trabajo en la máquina cortadora CNC con llama: de 3 mm a 50 mm a 100 mm a 150 mm a 200 mm;
3) Ahorro de Presupuesto y Costo: El cliente puede aumentar considerablemente las ganancias al introducir la máquina cortadora por llama de combustible de oxígeno CNC en sus instalaciones;

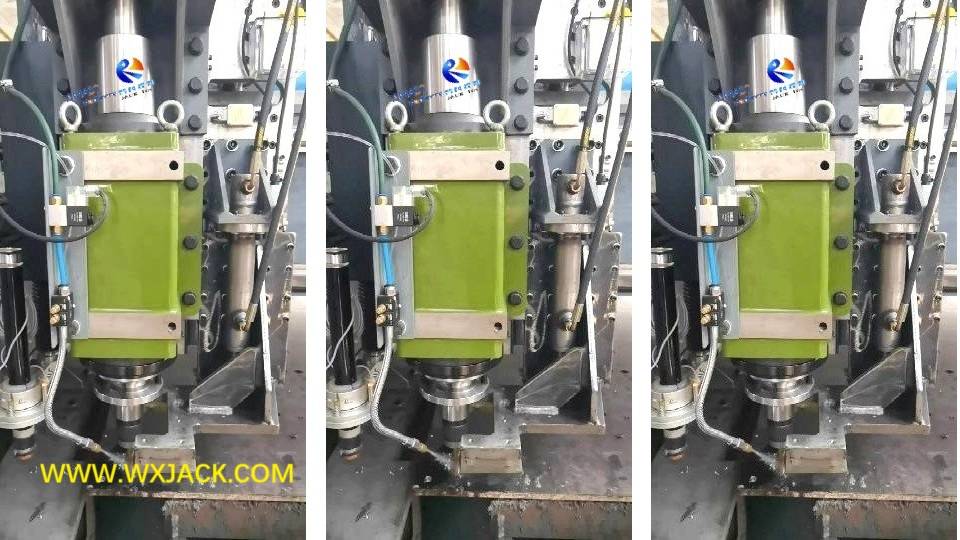

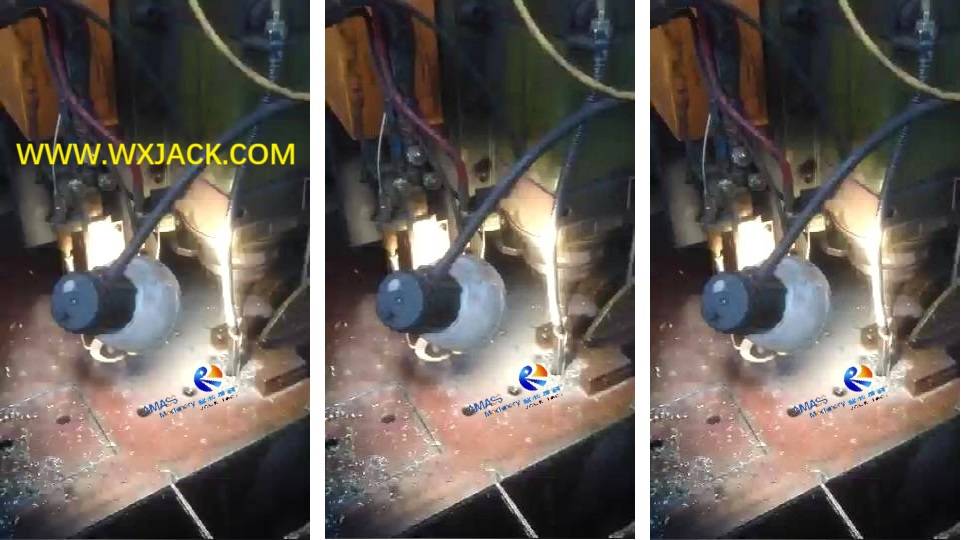

4) Con función de perforación opcional: A veces, según los requisitos del cliente, la máquina cortadora de placas CNC por llama se agrega con función de perforación mecánica, lo que compone la máquina cortadora CNC como un conjunto de funciones integradas. Máquina cortadora y perforadora de placas CNC;
3. Resumen La familia de productos de la máquina cortadora de placas CNC térmica se ilustra en la página web de diapositivas de 'Descripción general de la máquina cortadora de placas CNC Wuxi JACK'.

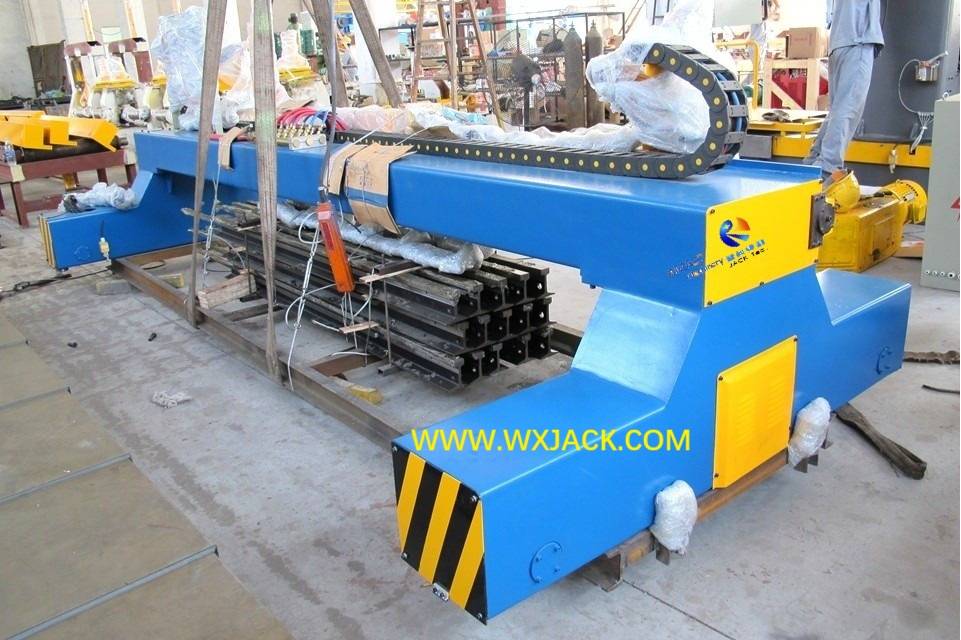

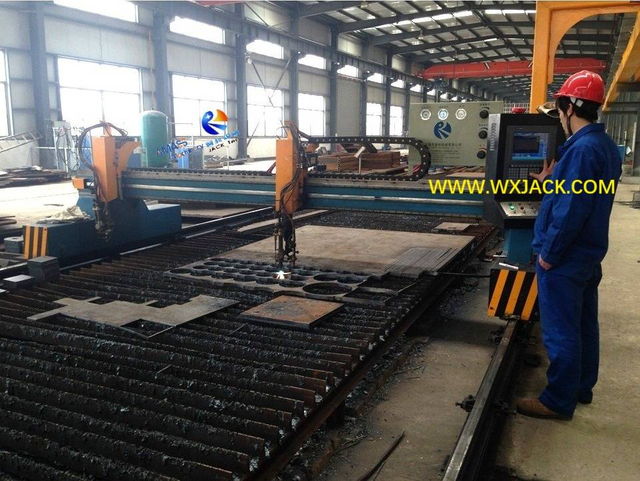

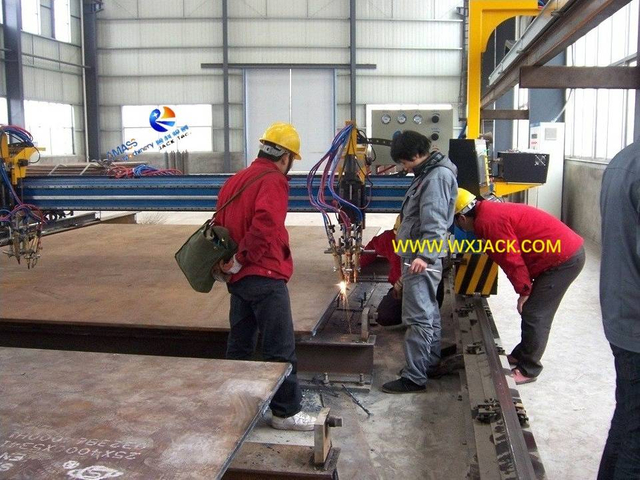

Las fotos desplazadas a la izquierda: Los puntos de control críticos durante la fabricación y el funcionamiento de la máquina cortadora por llama con combustible de oxígeno

Factores que determinan la calidad de corte de la máquina cortadora por llama CNC:

1. Precisión de corte: La máquina de corte por llama CNC tiene la misma precisión de corte que otros tipos de máquina de corte CNC: corte por plasma y corte por láser.La diferencia sólo radica en la rugosidad del corte;
2. Tecnología del proceso de producción: La máquina cortadora por llama CNC tiene el mismo orden para entregar la cadena de valor que otros tipos de máquina cortadora CNC: estructura mecánica / sistema de control CNC / piezas subcontratadas.La diferencia sólo radica en la tecnología de corte específica;

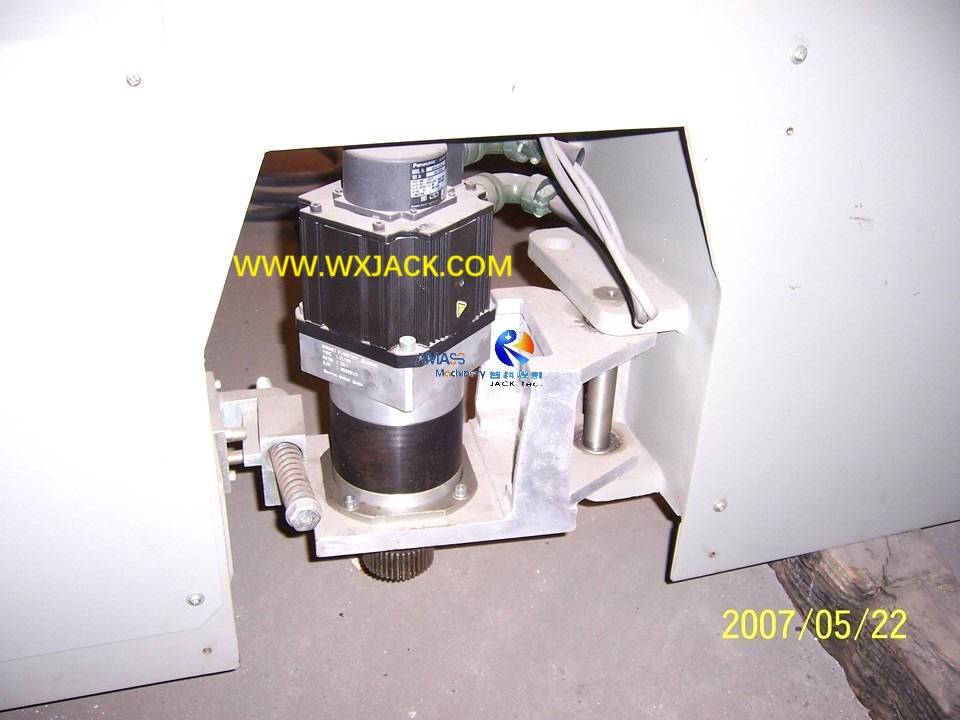

3. Movimiento del soplete de corte Las máquinas cortadoras de placas CNC de plasma y llama a lo largo de los ejes X e Y son accionadas con un servomotor y guiadas con un riel guía lineal preciso de alta resistencia;

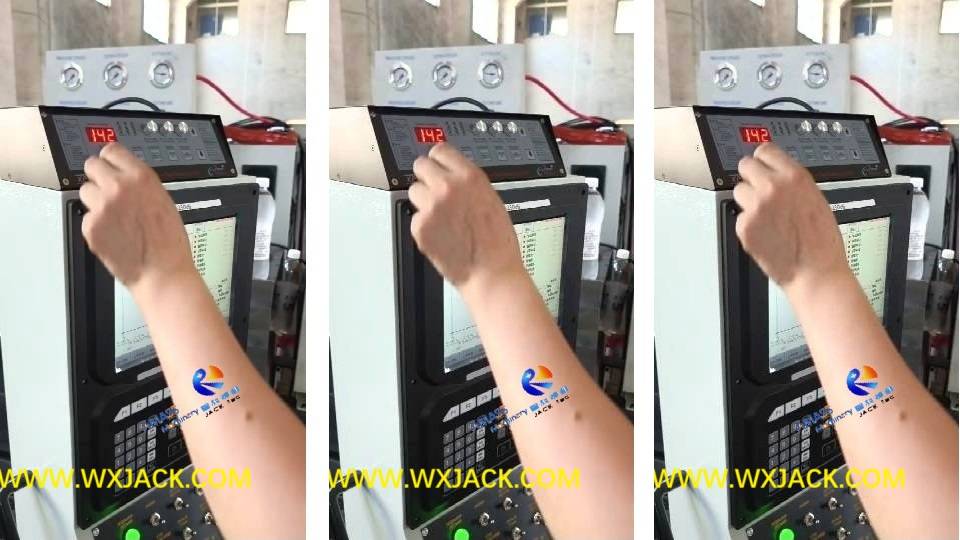

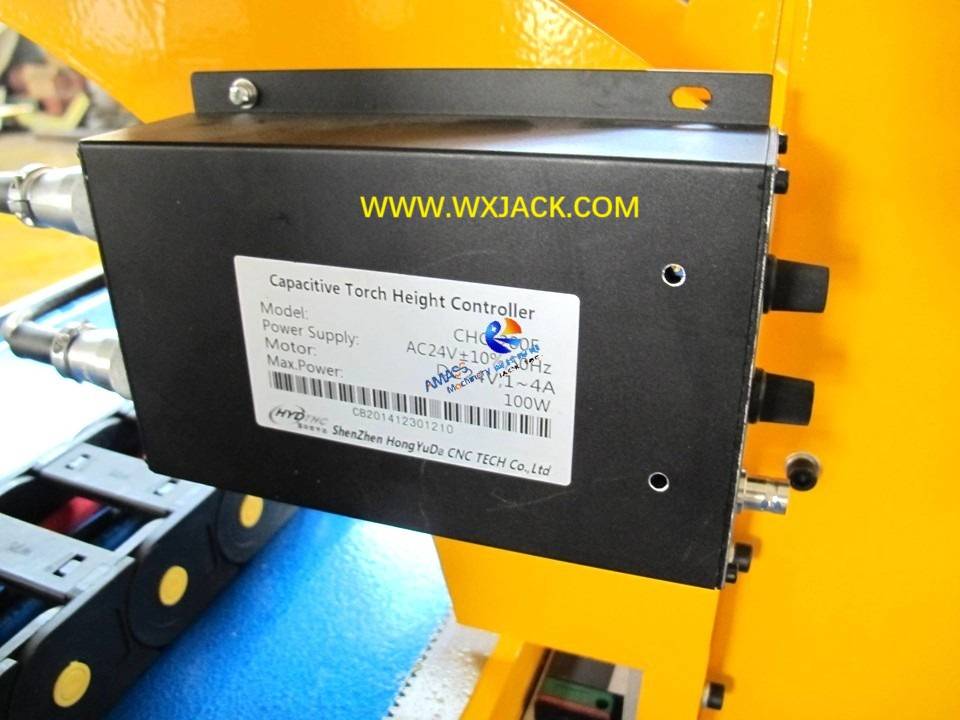

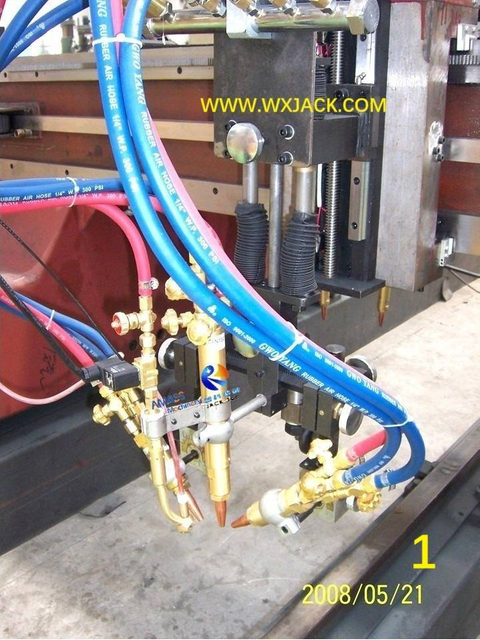

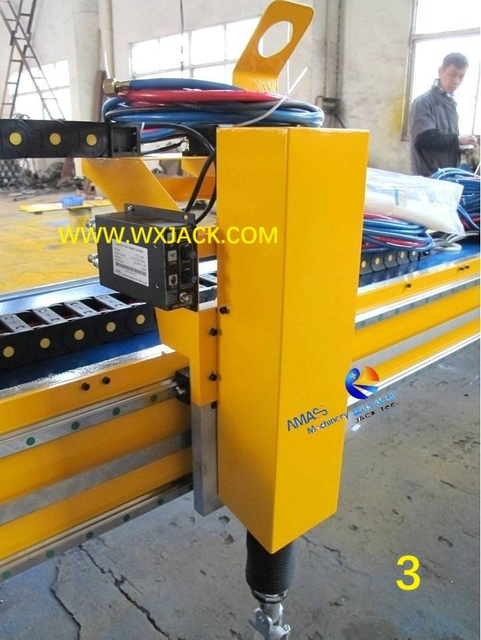

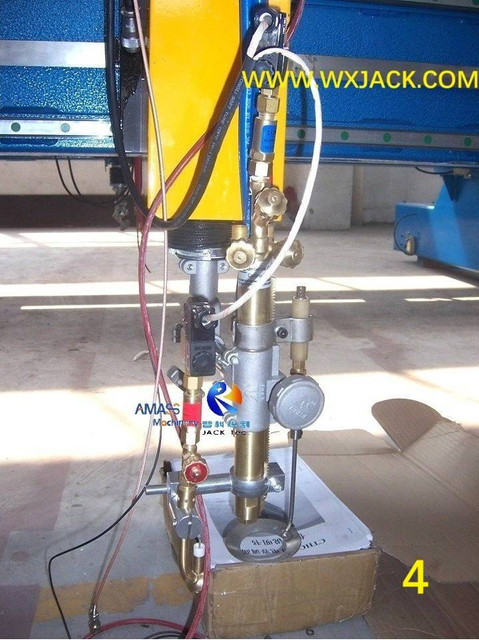

4. Controlador de altura de la antorcha de corte en la máquina cortadora CNC de llama:

En la máquina cortadora por llama de combustible de oxígeno CNC, el controlador de altura de tipo capacitancia está instalado en la antorcha de corte de control CNC;

5. Encendedor automático en máquina cortadora de llama CNC:

La máquina cortadora de placas CNC con sopletes de llama está equipada con un encendedor automático.Esto ayuda al encendido eficiente y automático del gas de corte, de forma segura y fiable.



1. Especificaciones técnicas de la máquina cortadora por llama CNC:

1) Máx.Ancho de corte válido: Desde 2200 mm (CNC-CG3000) hasta 11200 mm (CNC-CG12000);

2) Grosor de corte: De 3 mm a 200 mm;
3) Longitud de corte: La configuración estándar es de 13200 mm (longitud de corte de 15 m en la máquina cortadora de placas CNC);
4) Programa de corte: En la máquina oxicorte CNC, puede ser desde: Biblioteca integrada;código G;Archivo externo;Software de anidamiento.

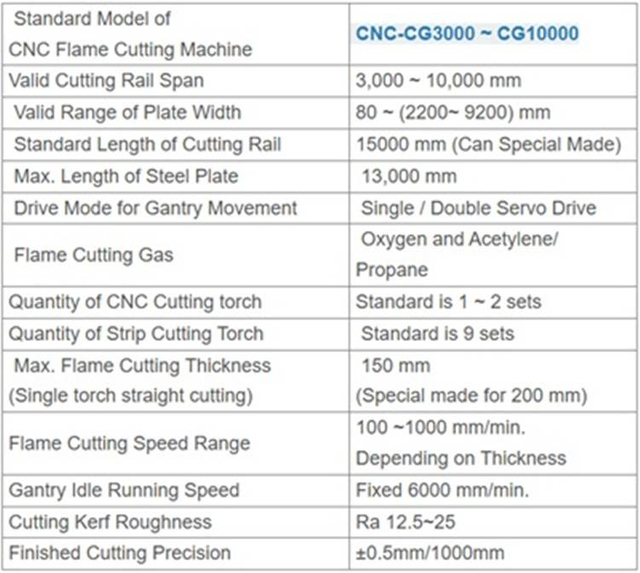

2. Parámetros técnicos de la máquina oxicorte CNC:

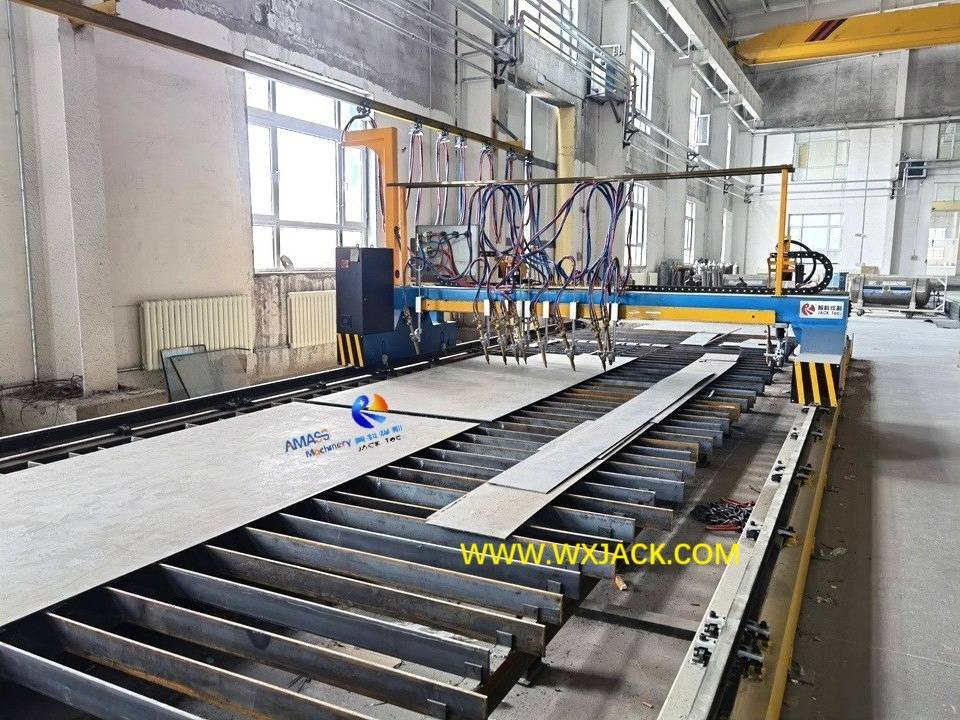

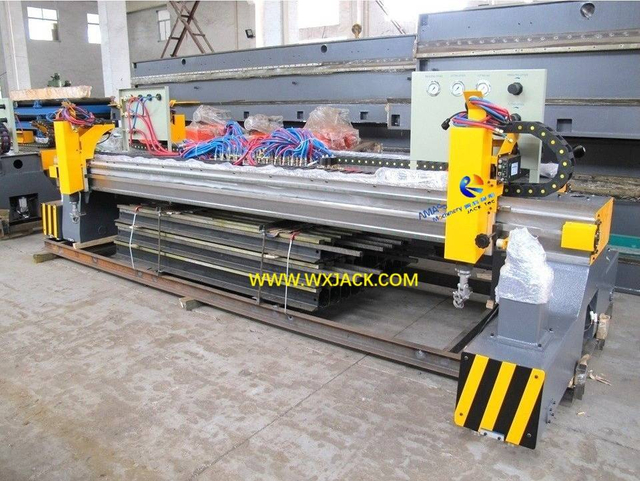

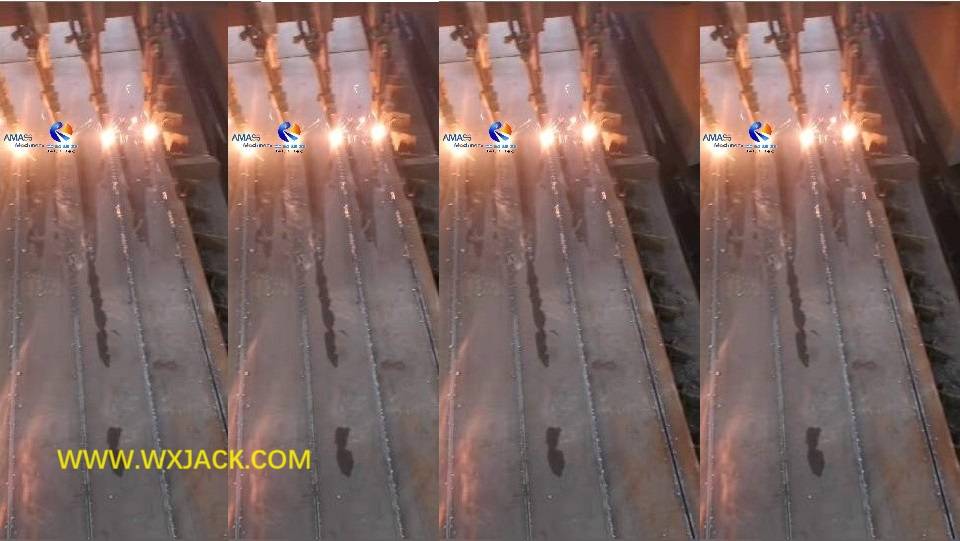

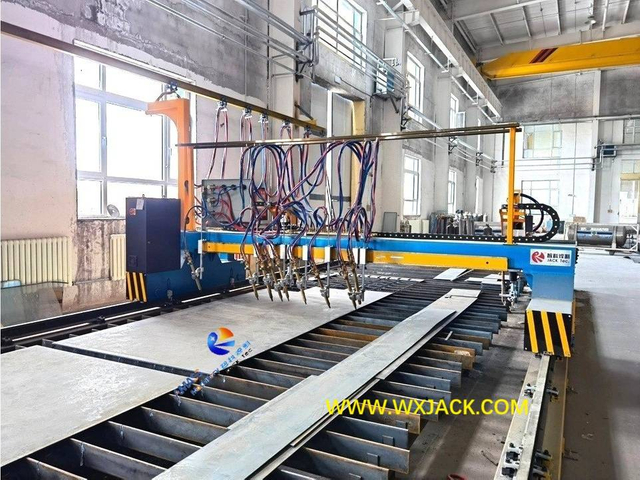

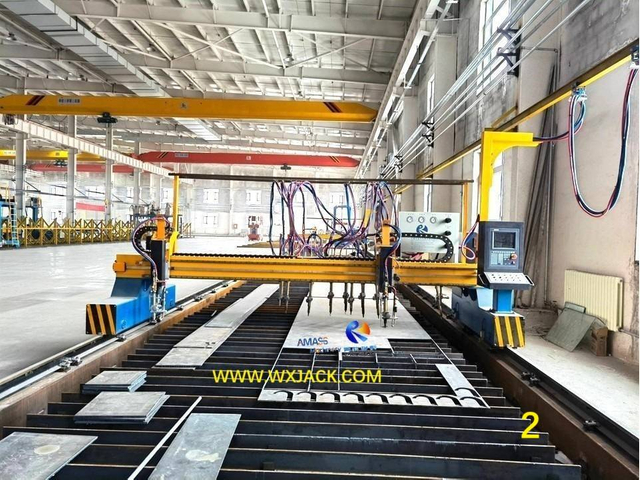

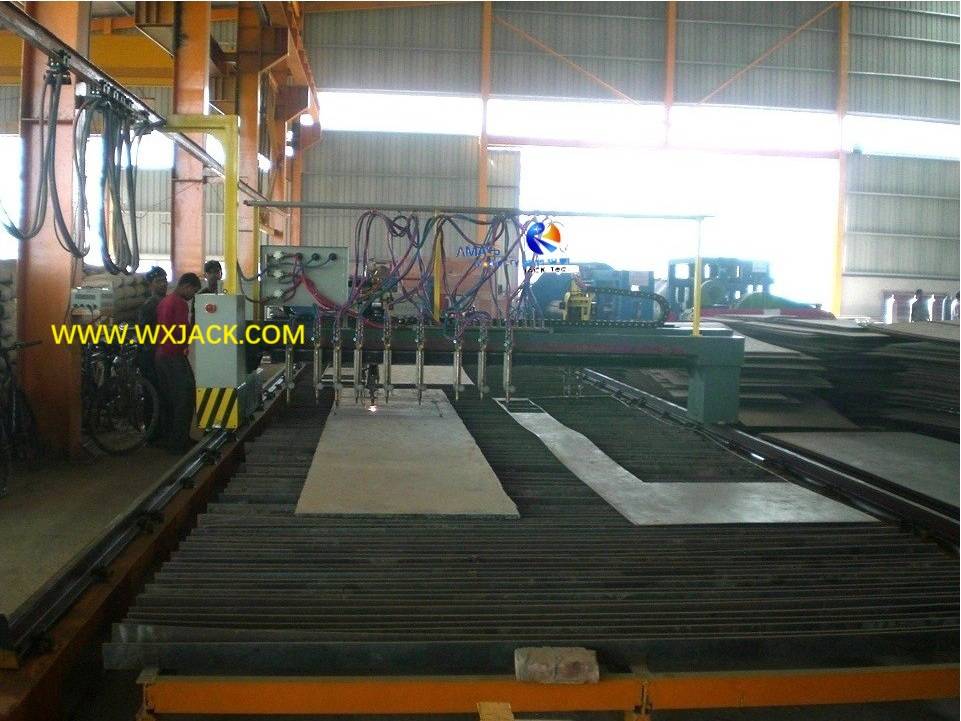

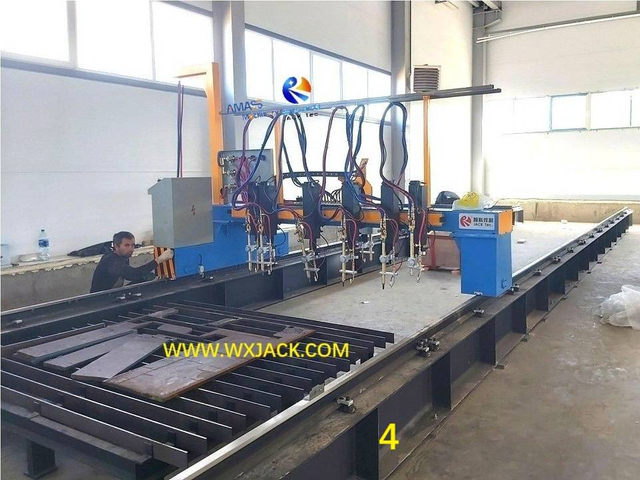

1. Especificaciones técnicas de la máquina cortadora por llama de combustible y oxígeno en tiras:

1) Características: La máquina cortadora por llama con combustible de oxígeno en tiras es el producto de etapa inicial de la máquina cortadora por llama CNC.Tiene el presupuesto de compra y el coste de funcionamiento más bajos;
2.Proposito: Recorte placas de tiras de diferentes anchos de placa de acero;

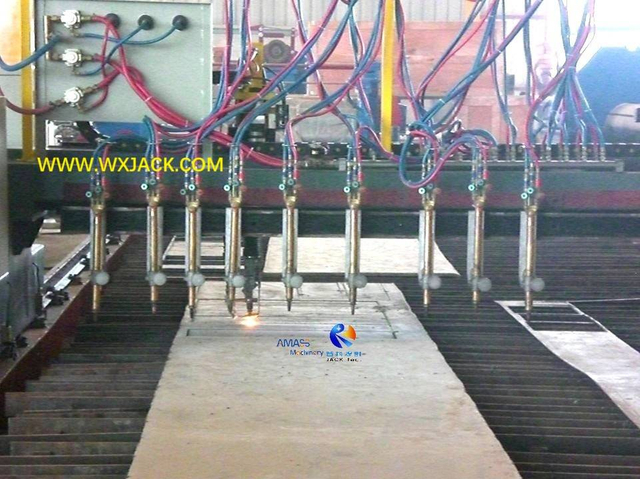

3) Cantidad de soplete de corte de tiras: En la máquina cortadora de llama con combustible de oxígeno en tiras, el cliente determina la cantidad de soplete cortador de tiras.El valor predeterminado es 9 juegos;
4) Operación: El intervalo entre dos juegos cualesquiera de sopletes de tiras adyacentes, que corresponde al ancho del tablero de tiras cortado, se puede ajustar manualmente libremente.Dicho intervalo se puede variar entre los sopletes de tiras en un conjunto de la máquina cortadora con llama de combustible de oxígeno;
5) Función: De todos los sopletes de corte de tiras, una pieza del soplete de corte es para corte en dirección horizontal y los sopletes restantes son para corte en dirección longitudinal;
6) Modelo estándar: La máquina cortadora por llama de combustible de oxígeno en tiras estándar tiene una luz de pórtico de 4000 mm: modelo CG4000.

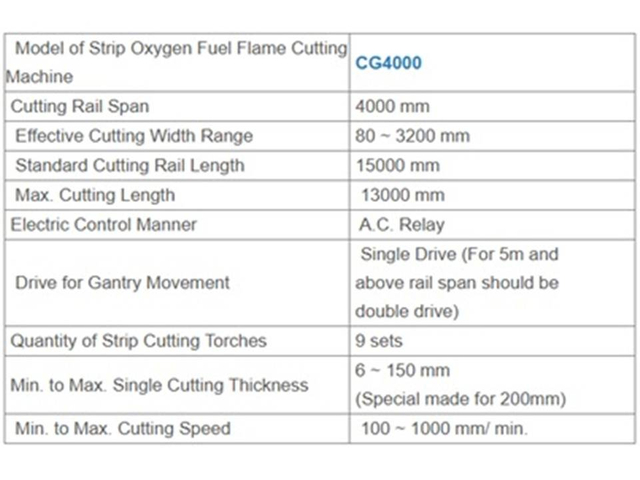

2. Parámetros técnicos de la máquina cortadora por llama de combustible de oxígeno en tiras:

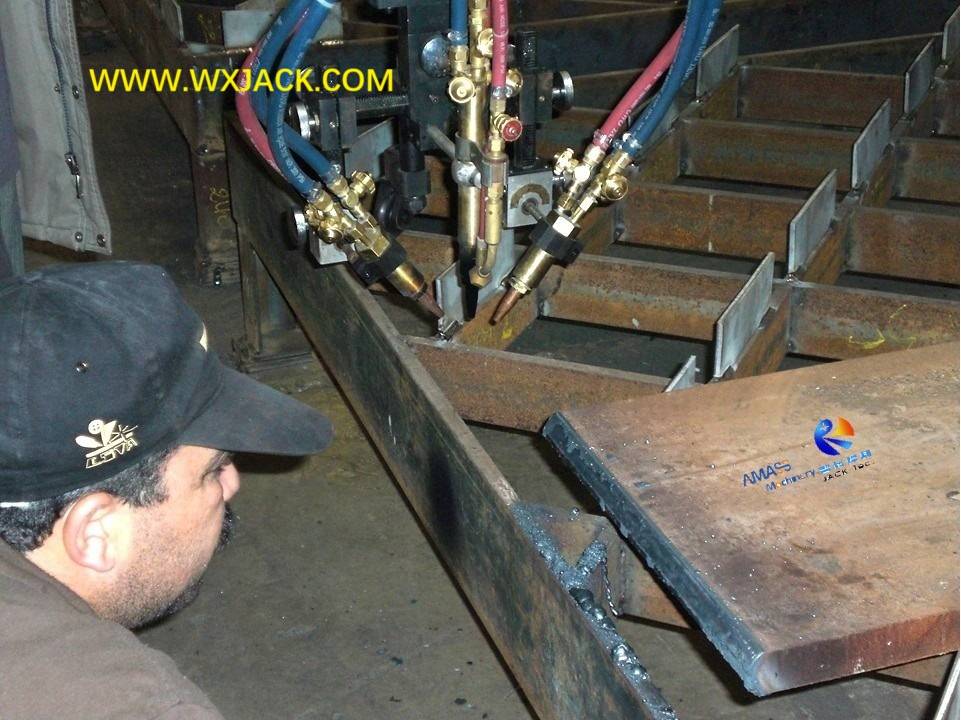

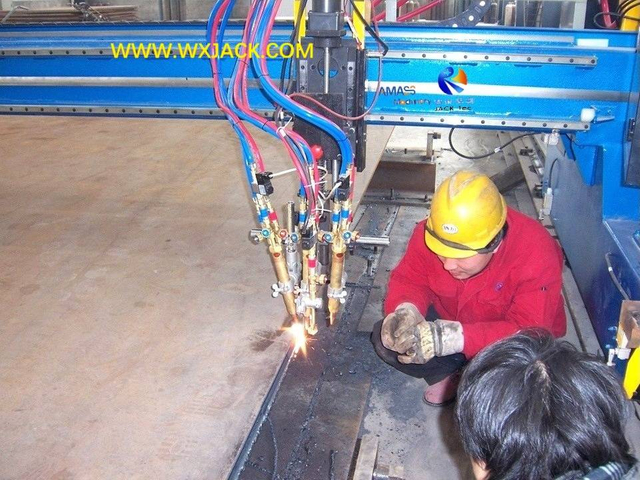

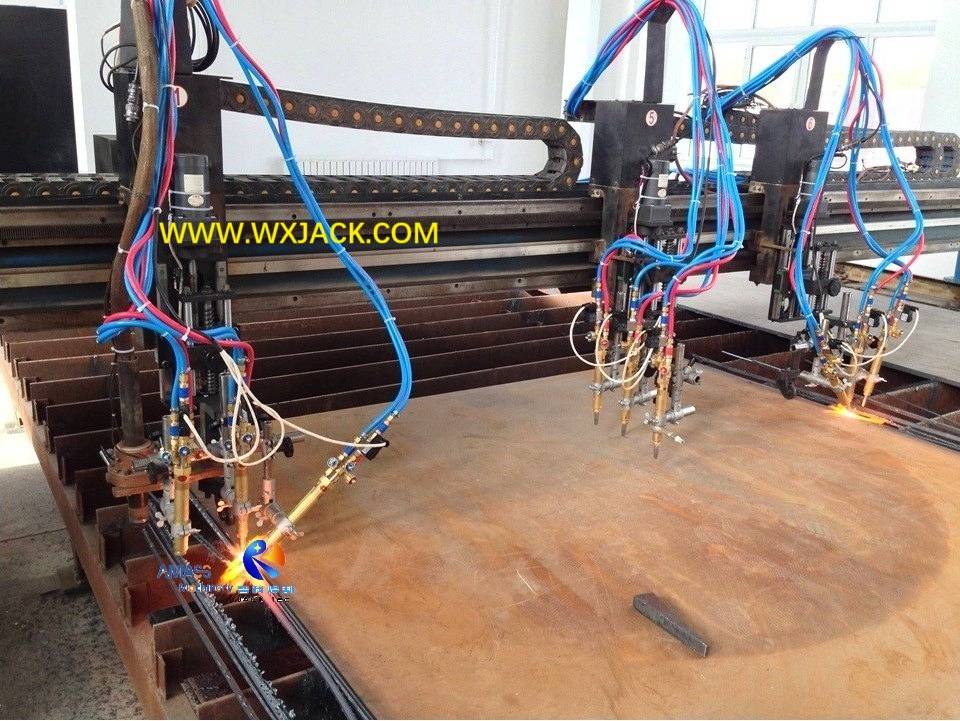

1. Especificaciones técnicas de la máquina cortadora por llama con combustible de oxígeno triple:

1) Función: La máquina cortadora CNC de triple llama es un producto especializado en la familia de máquinas cortadoras de placas CNC, para cortar ranuras de soldadura inclinadas en los bordes de placas de acero;

2) Control eléctrico y costo de producción: Al igual que la máquina cortadora por llama de combustible de oxígeno en tiras, la máquina cortadora por llama de combustible de oxígeno triple con único propósito no necesita controlador CNC ni sistema de servoaccionamiento, lo que reduce en gran medida el costo de fabricación de la máquina;

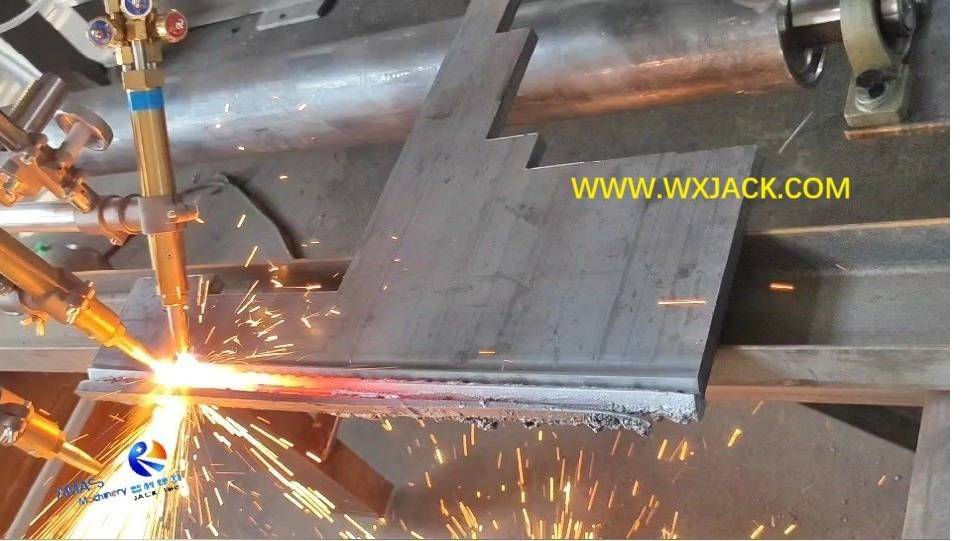

3) Soplete de corte La máquina cortadora por llama con combustible de oxígeno triple es más complicada que el CNC y los sopletes de corte en tiras: hay 3 piezas de sopletes de corte simple en 1 grupo de soplete de corte triple.Cualquiera de los sopletes de corte se puede aplicar individualmente;
4) En uso práctico, La máquina cortadora por llama con triple oxígeno y combustible de único propósito es más que la máquina cortadora con llama integrada / triple y CNC.

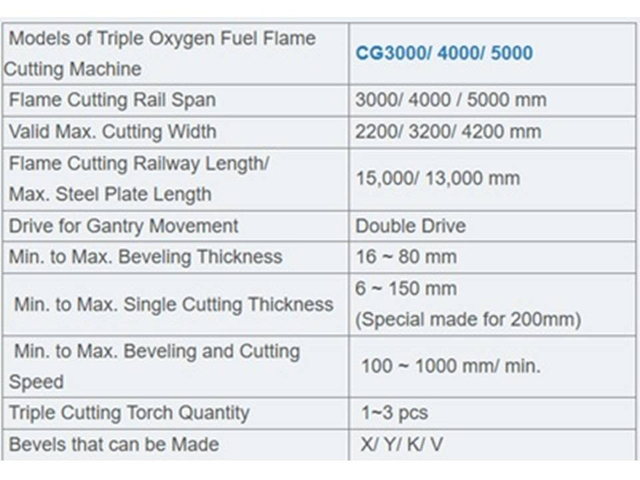

2. Parámetros técnicos de la máquina oxicorte triple CNC:

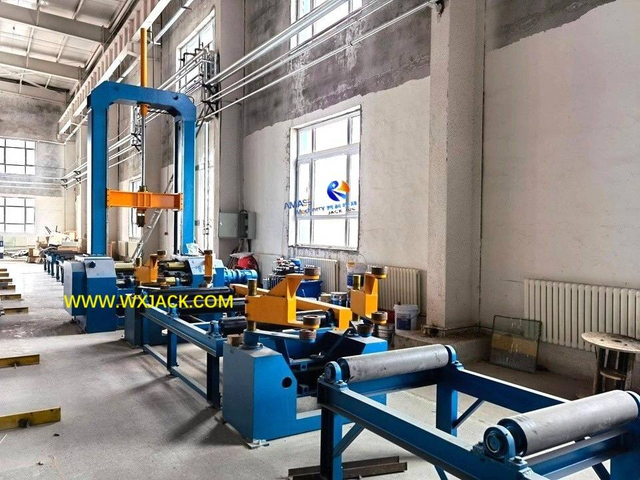

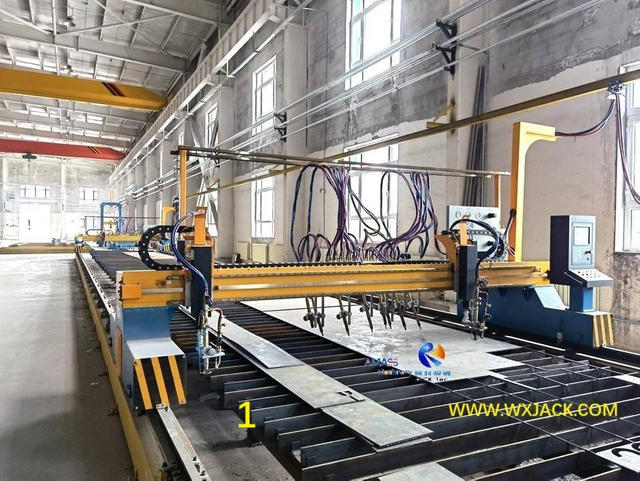

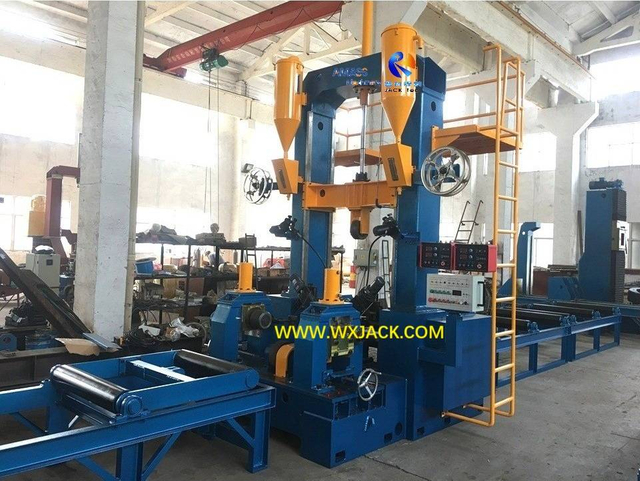

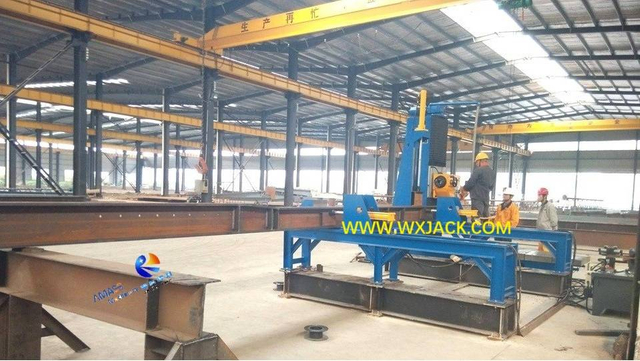

1. Industria de estructuras de acero: La máquina oxicorte CNC CNC-CG4000 con corte de tiras es el primer conjunto de equipos en la línea de producción de estructuras de acero: línea de producción de vigas en H, línea de producción de vigas en T, línea de producción de vigas BOX o instalación de maquinaria portuaria con máquina enderezadora de elementos de placa de refuerzo;

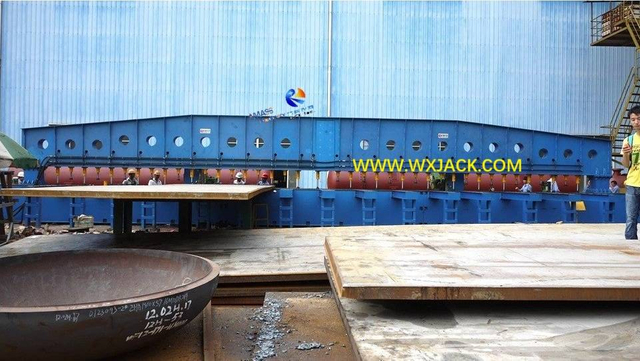

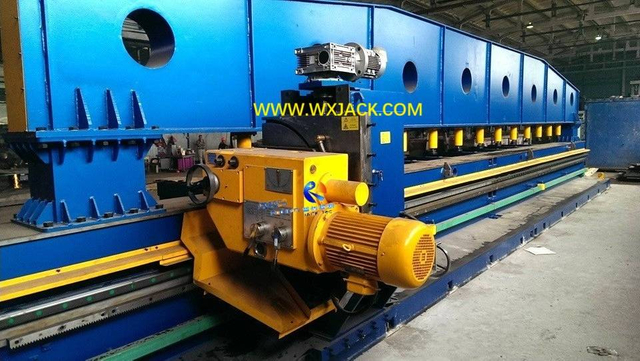

2. Equipos con funciones similares: La máquina cortadora por llama con combustible de oxígeno triple tiene una función similar a la fresadora de bordes;

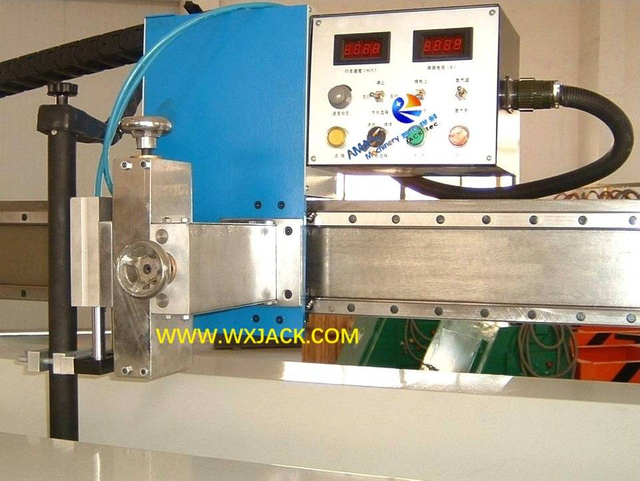

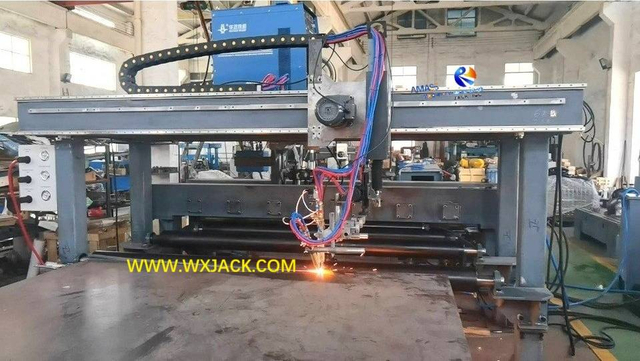

3. Equipo inverso: La máquina cortadora de placas CNC corta placas de acero en secciones más pequeñas, mientras que la máquina soldadora de juntas a tope de placas une placas de acero en secciones más grandes.
