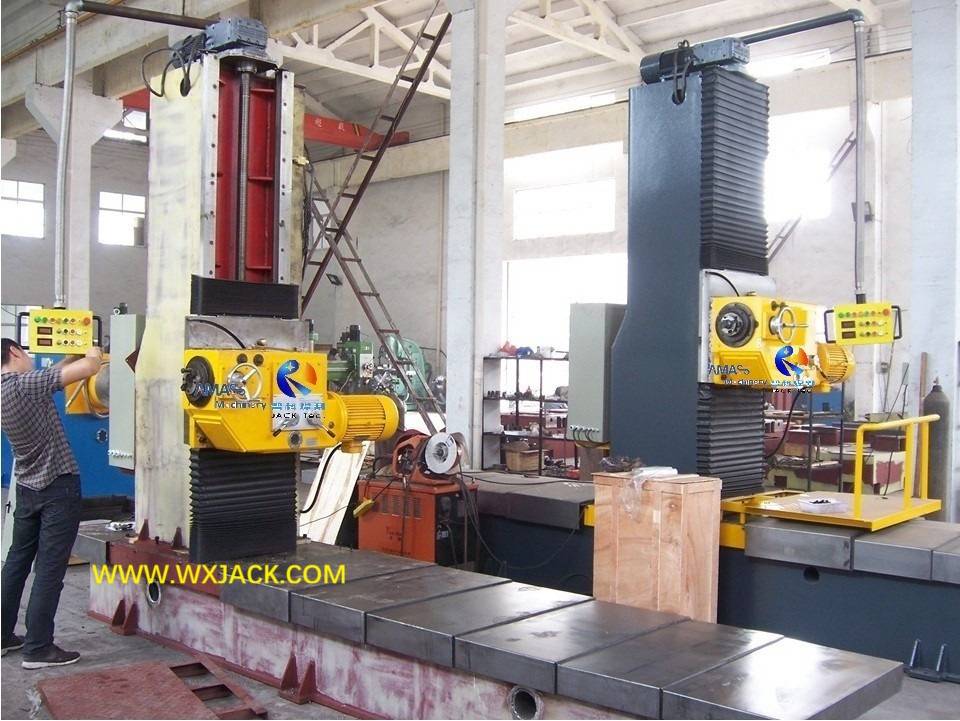

1 Steel Structure BOX I H Beam End Face Milling Machine 1

Wuxi Jack Box H Máquina de fresado de la cara del extremo de la viga,

¡El equipo de mecanizado de estructura de acero más popular para los clientes!

Máquina de trabajo típico de trabajo de modelos estándar de la caja del acero del acero del acero de la viga.

Como el mejor proveedor de la máquina de fresado de la cartera de la viga de la estructura de acero china , Wuxi Jack produce la máquina herramienta más
vendida en la industria: modelos estándar que cubren el rango de: 1 ) Serie DX12XX ( la altura ;
de fresado de la cara máxima . Vigas de caja , entrega de una calidad de fresado de cara extremo y superior consistente en estas importantes piezas de trabajo de estructura de acero:
Pequeño haz de caja

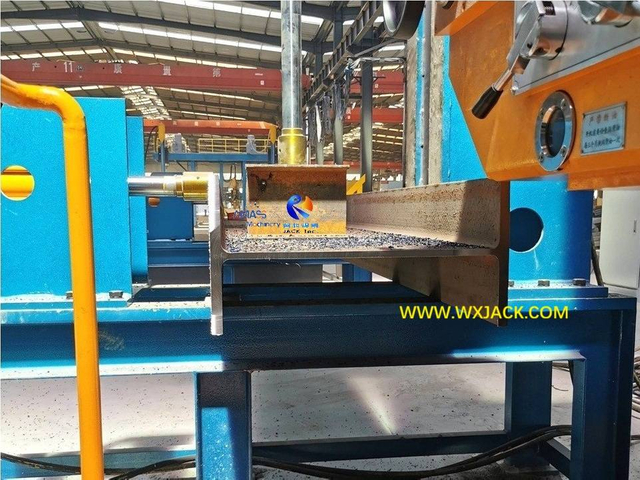

H viga

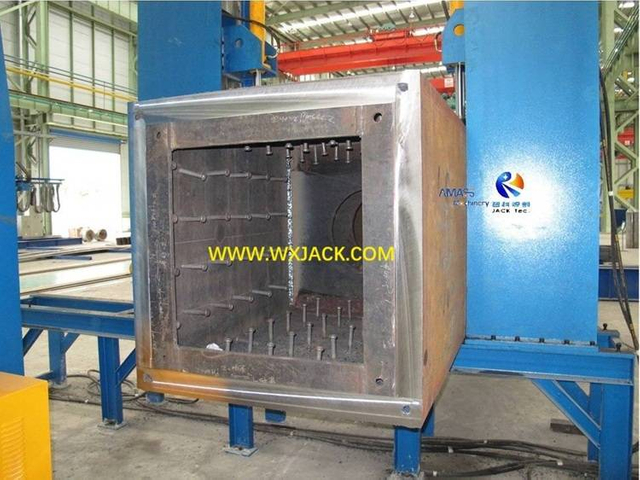

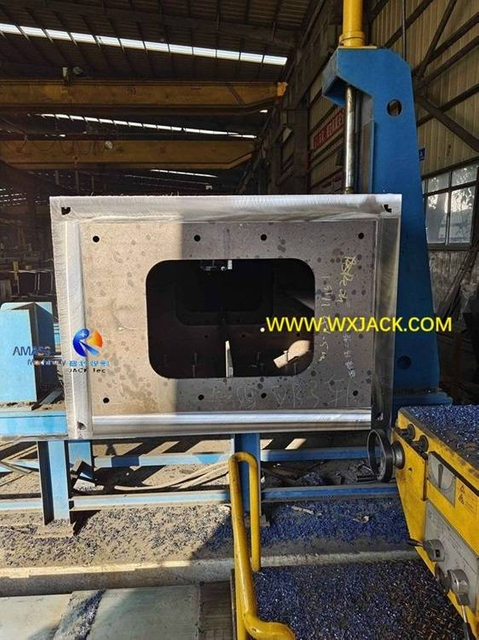

Haz de caja
Estructura de acero
Pequeño haz de caja
H viga
Haz

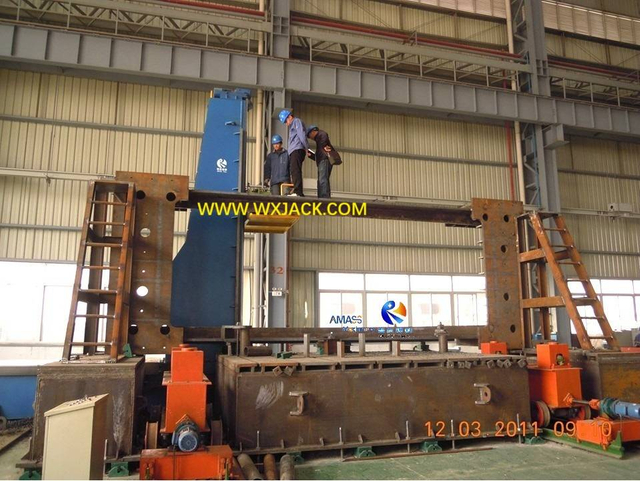

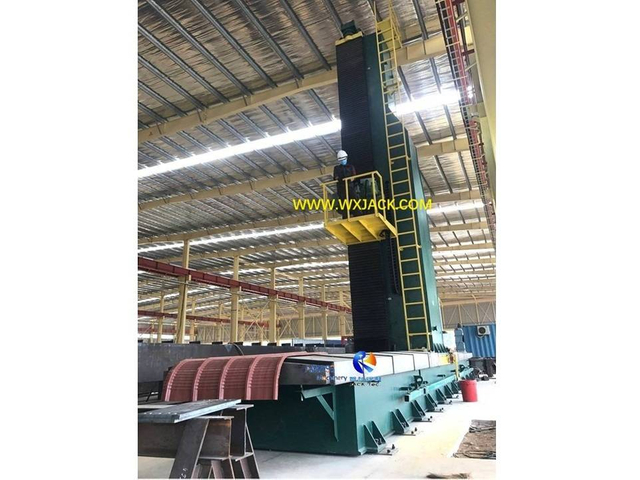

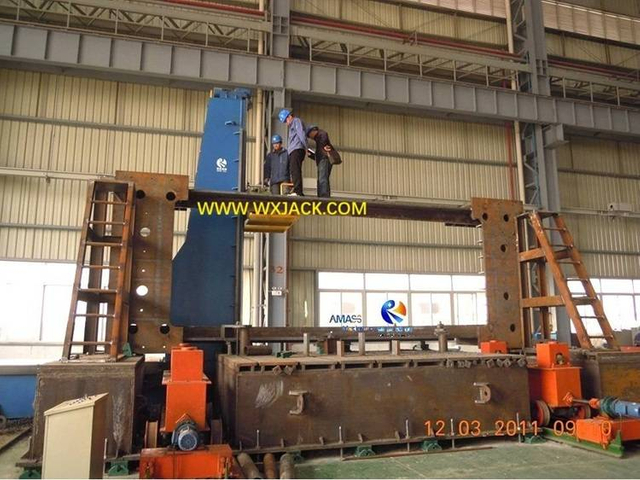

Viga de caja grande

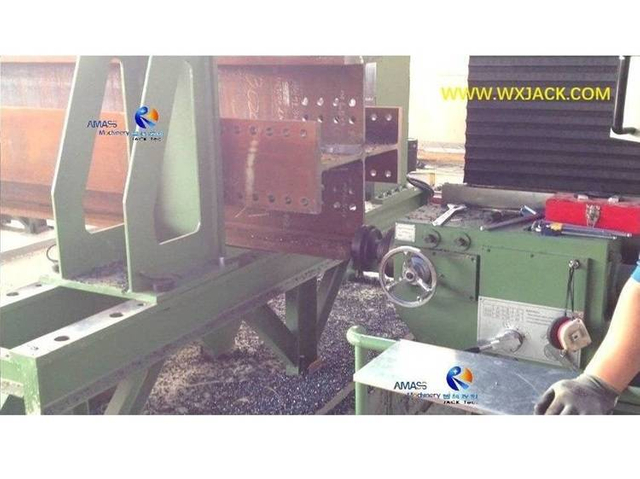

Los modelos seleccionados más a menudo de la máquina de fresado de la cara del extremo del haz de acero estándar

En la industria de la estructura de acero, las especificaciones del haz/ haz de caja/ haz cruzado generalmente tienen el máximo. Altura de 800 mm / 1000 mm / 1200 mm / 1500 mm . En consecuencia, los modelos estándar Cross H Box Beam End Fresh Machine tienen grados de: Serie DX08XX / DX10XX / DX12XX / DX15XX :
DX1520
DX1515

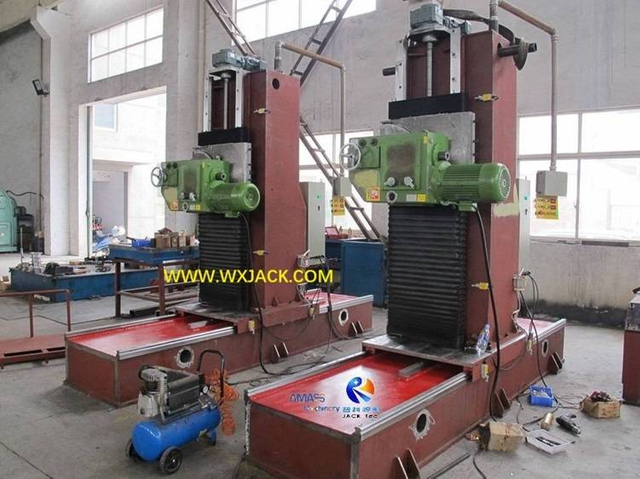

2 conjuntos de DX1520
2 conjuntos de DX1530
DX1215
DX2030
DX1215
DX1520

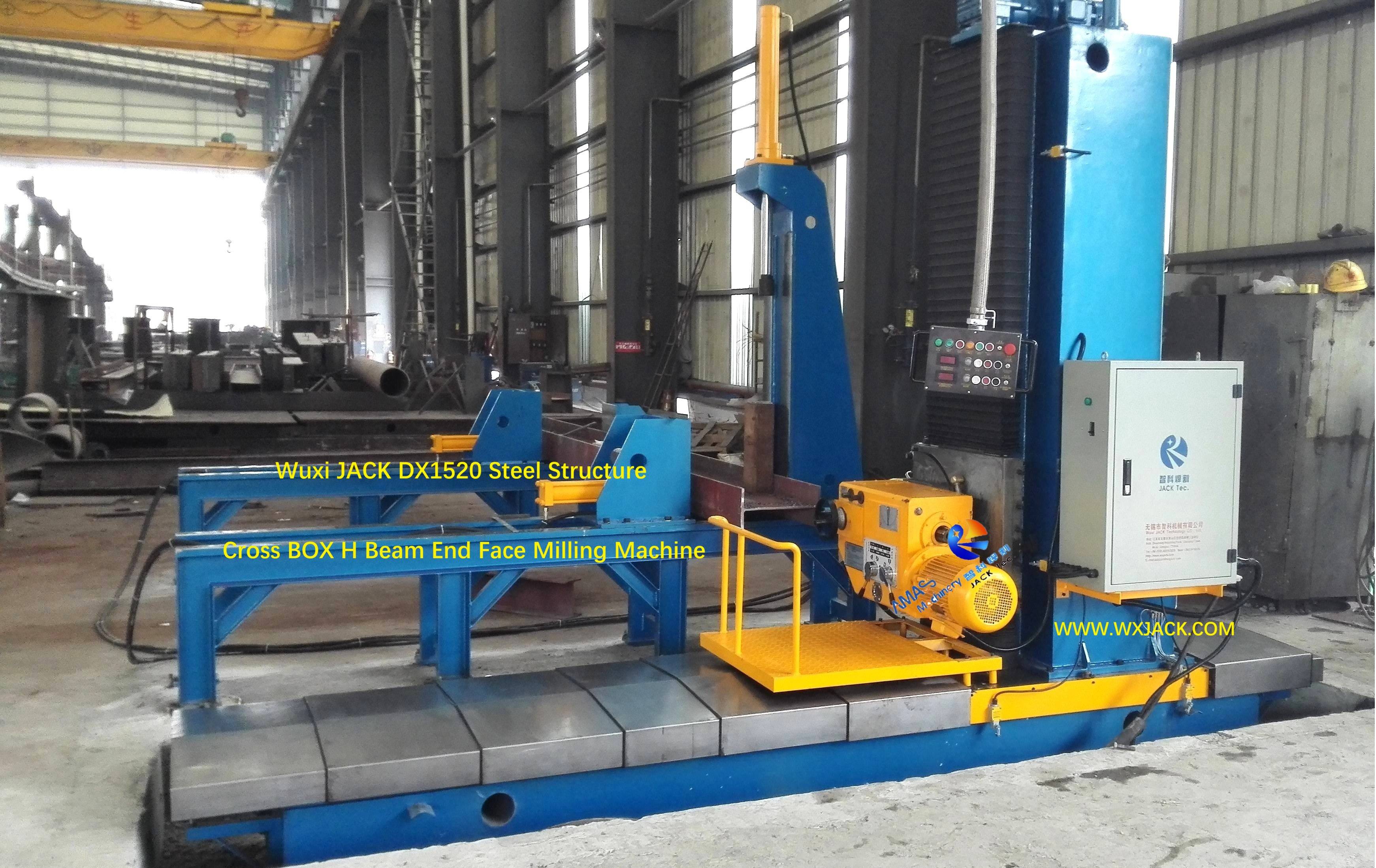

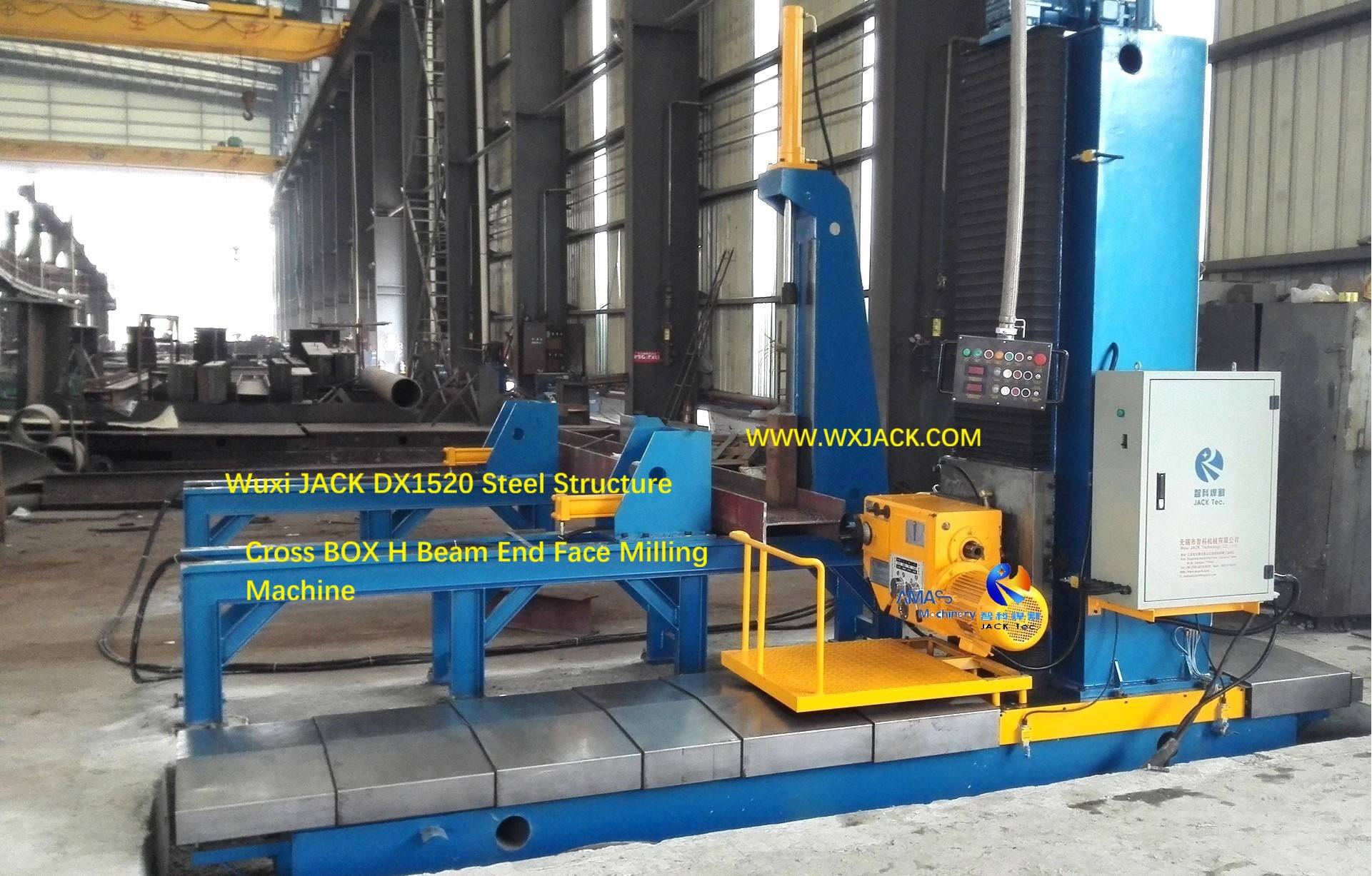

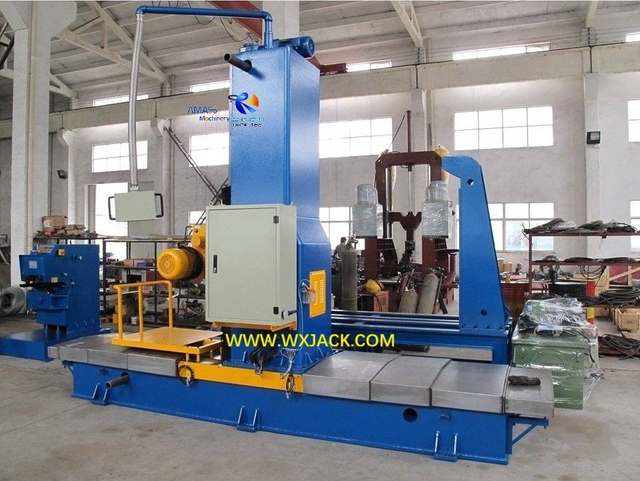

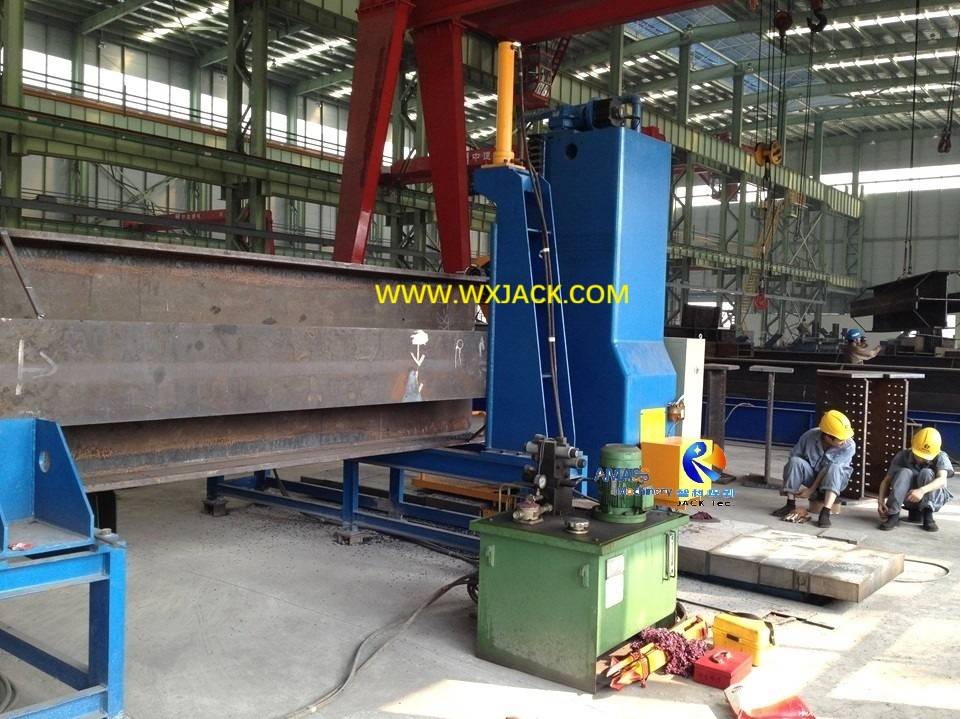

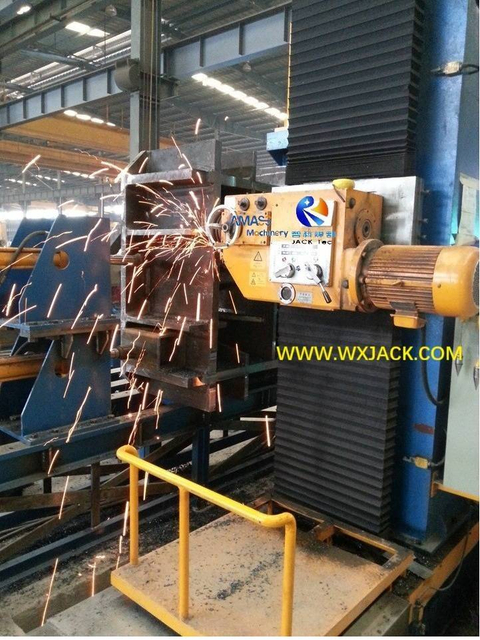

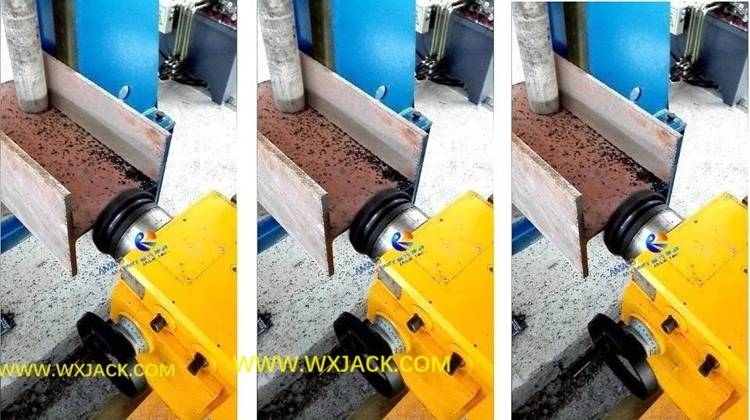

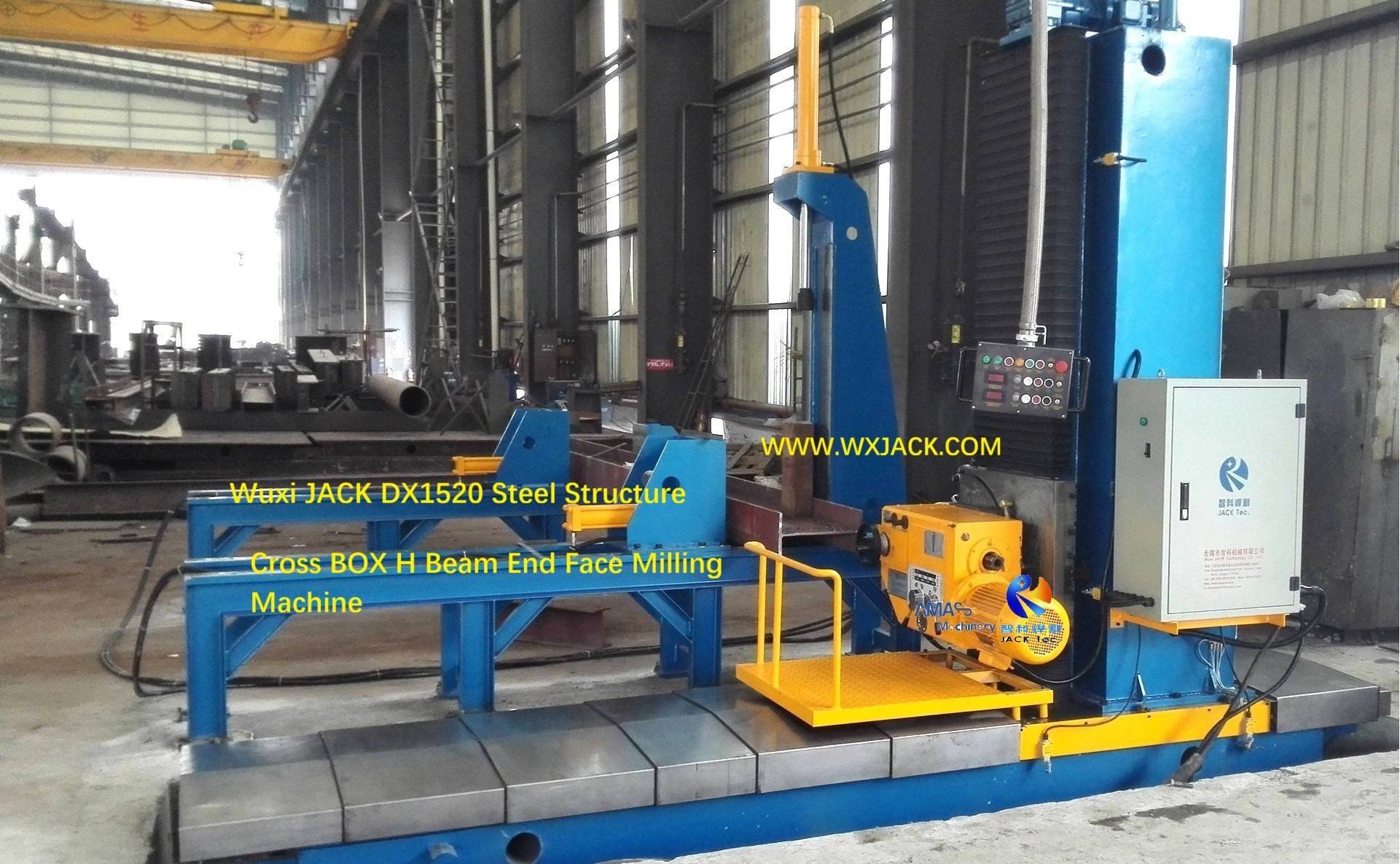

La fresadora frontal de viga Wuxi JACK DX1520 H fresa en viga H larga en el sitio del cliente:

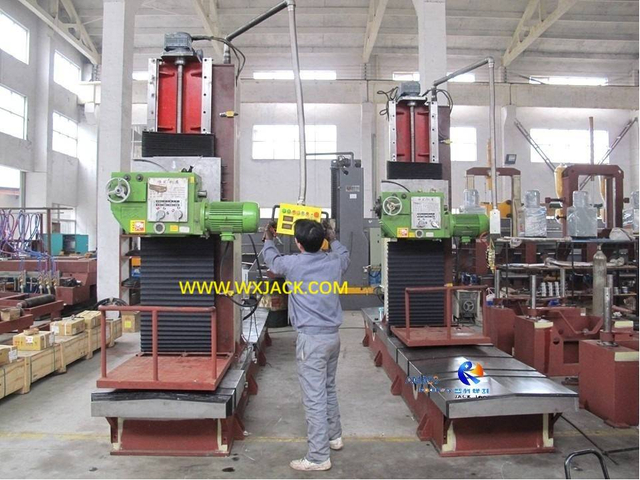

Todos los años, Wuxi Jack produce más de 50 a 60 conjuntos de modelos estándar para clientes en China y en el extranjero, especialmente en Europa del Este y América del Sur:
Máquina de fresado de la cara del extremo de la viga de Wuxi Jack recientemente producido en el año 2025 :
DX3535 para Vietnam
DX1520 para
Cliente chino
DX1525 para Europa del Este
DX1535 para Europa del Este
Como el proveedor de la máquina de fresado de la cara de la estructura de acero chino de primera clase, además de los modelos estándar mencionados anteriormente, Wuxi Jack también diseña y produce una máquina de fresado de la cara del extremo de la viga de la estructura de acero y la estructura de acero de alta calidad para los clientes, especialmente:
CNC-DX2020
DX4080
CNC-DX1520
DX6080

Ejecución de videos de Wuxi Jack Modelos estándar Caja de estructura de acero H Máquina de fresado de la cara del extremo del haz H

Enlace de página relacionado: Videos en funcionamiento de Wuxi Jack Steel Structure Fin Faining Machine

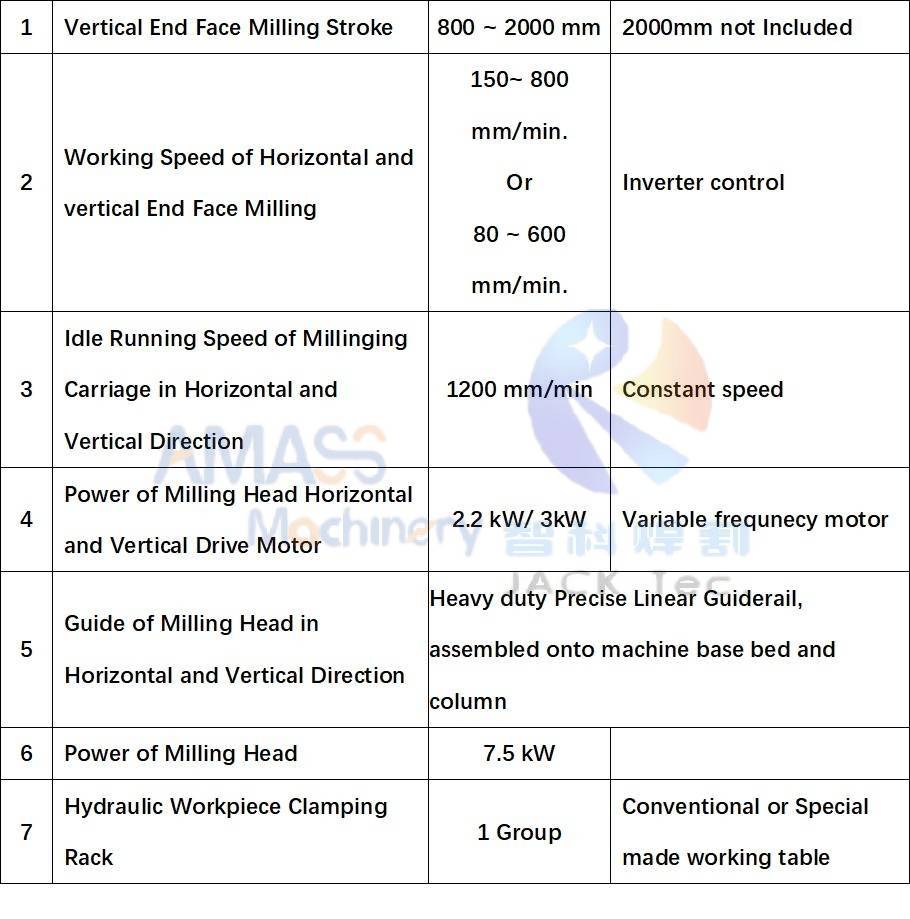

Parámetros técnicos de Wuxi Jack Modelos estándar Caja de estructura de acero H Máquina de fresado de la cara de la viga H

Nota: A continuación se presentan solo parámetros de nuestras máquinas de modelos estándar. Para una introducción más detallada, consulte la sección final de esta página:
Serie de modelos Ejemplo de modelo Max. Trago de fresado de la cara final
DX15XX: DX1520/ DX1530/ DX1540 DX1520: la carrera de fresado hacia arriba y hacia abajo es de 1500 mm;
La carrera de fresado horizontal es de 2000 mm;
Otros modelos son el mismo significado
Dx12xx DX1215 El trago de fresado arriba y abajo es de 1200 mm;
La carrera de fresado horizontal es de 1500 mm;
Velocidad de trabajo
horizontal y vertical		 150 ~ 800 mm/ min. Controlado con inversor AC y pantalla digital en tiempo real
Potencia de cabeza de fresado 7.5 kW 6 grados de control de velocidad revolucionario del huso, con palanca
Guía de movimiento
del eje X/ Y de cabeza de fresado		 Guía lineal de alta precisión de alta resistencia Ensamblado en el lecho horizontal mecánico y la columna vertical de la caja de la caja cruzada H Máquina de la cara del extremo del haz H
Cabezal de fresado X/ Y Axis
de transmisión Motor de transmisión		 2.2kw/ 3kw
Mesa de abrazadera Tracción hidráulica Diseño estándar o especial, con 2 ~ 3 grupos de bastidores de sujeción

Puntos principales técnicos de Wuxi Jack Cross Cross H Beam Estructura de acero Fin de fresado

Como proveedor profesional y responsable de máquinas fresadoras frontales de vigas para estructuras de acero, Wuxi JACK se esfuerza por lograr la excelencia en la calidad de todos nuestros productos: no solo la tecnología del proceso de fabricación en el marco principal mecánico, sino también todas las unidades funcionales de la máquina. De los cuales, el cabezal de fresado es el más crítico para garantizar un rendimiento de fresado superior:

1. Cabezal de fresado de alta potencia en la fresadora frontal de extremo de viga Wuxi JACK con estructura de acero Cross BOX H:

1) Cabezal de fresado de 7,5 kW para los modelos de máquina estándar Wuxi JACK (DX08xx a DX35xx);
2) 9,3kW / 11kW para máquinas de modelos grandes de servicio pesado Wuxi JACK : (DX40xx a DX60xx);
3) Comparativamente, el cabezal de fresado de la máquina fabricada por otros proveedores tiene solo 5,5 kW. ;
4) Ventajas: El cabezal de fresado de alta potencia promete cortes más profundos, mayor eficiencia y mayor rendimiento de fresado de brillo;


2. Puntos fuertes del cabezal de fresado Wuxi JACK para fresadora frontal de estructura de acero con viga BOX H:

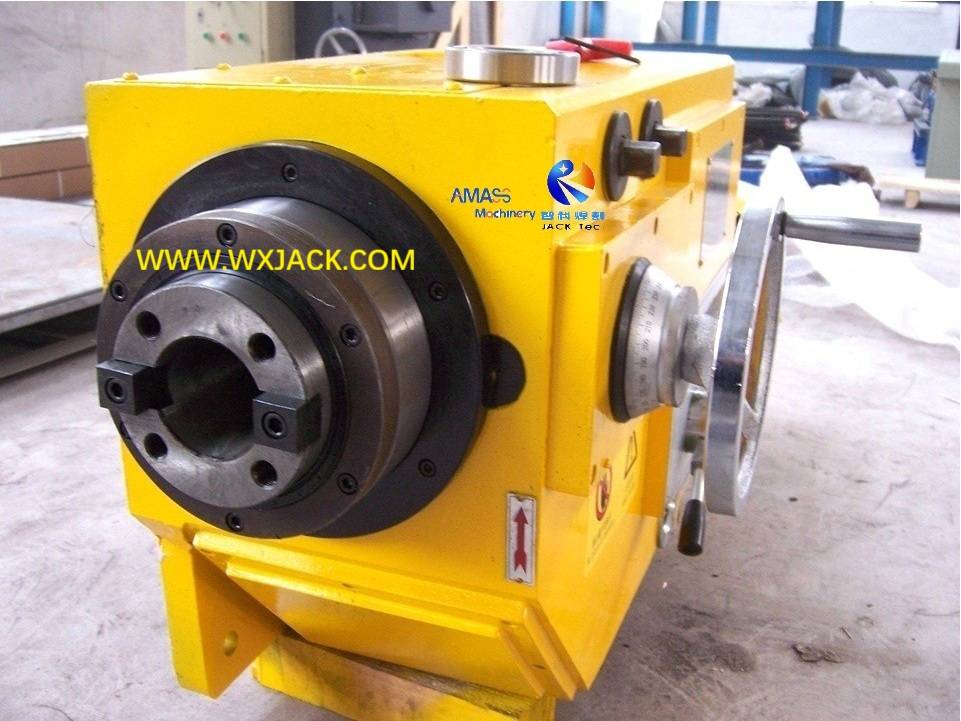

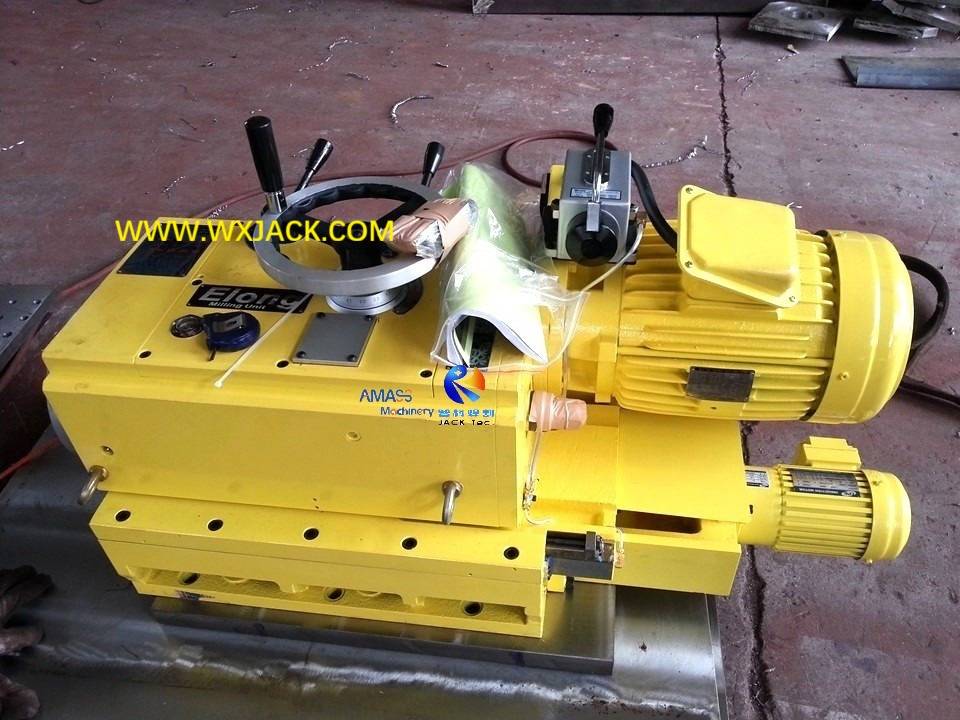

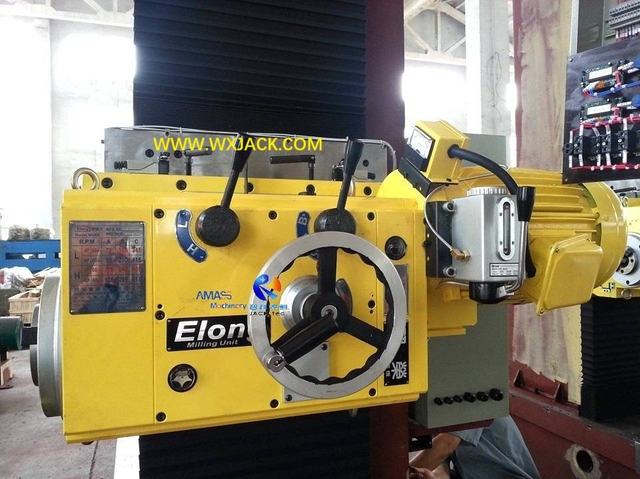

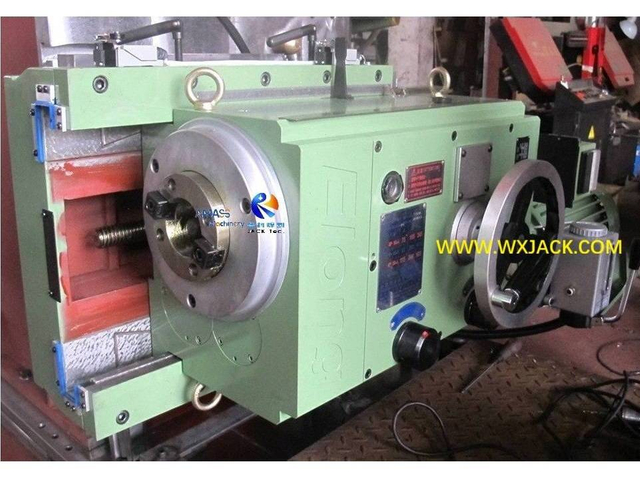

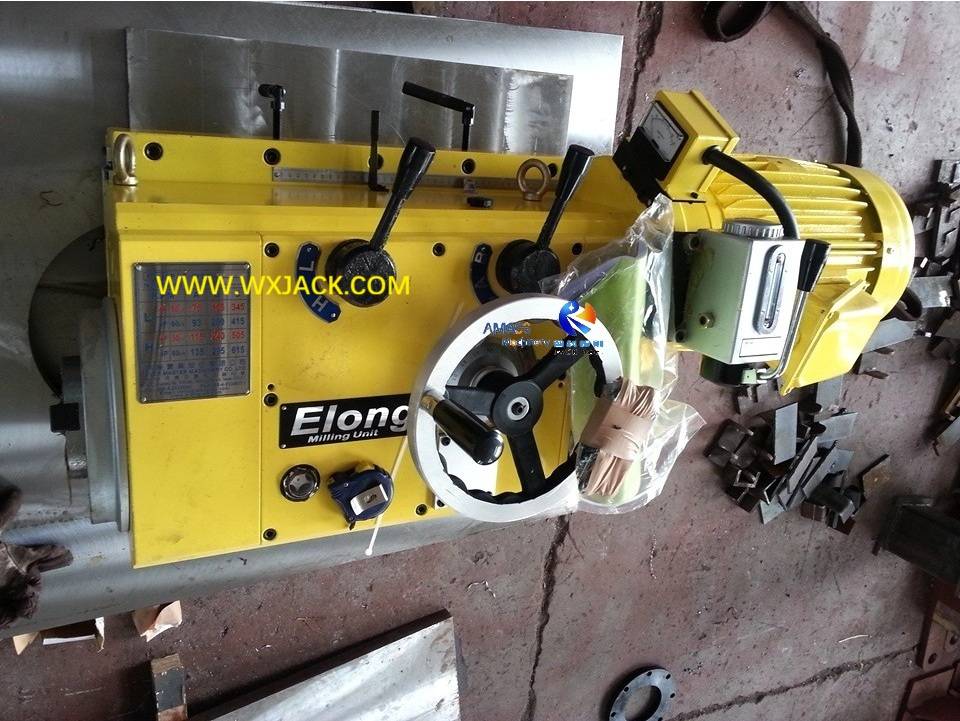

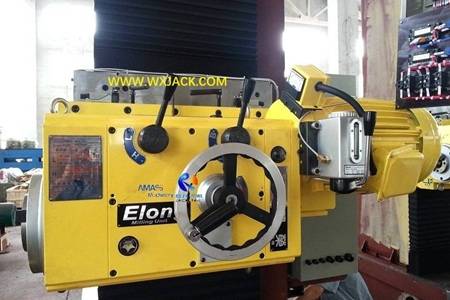

a) El cabezal de fresado E-LONG MU6S de 9,3 kW : ( Fig.1 )
Fresadora frontal de extremo de viga de CAJA cruzada de estructura de acero Fig1 2

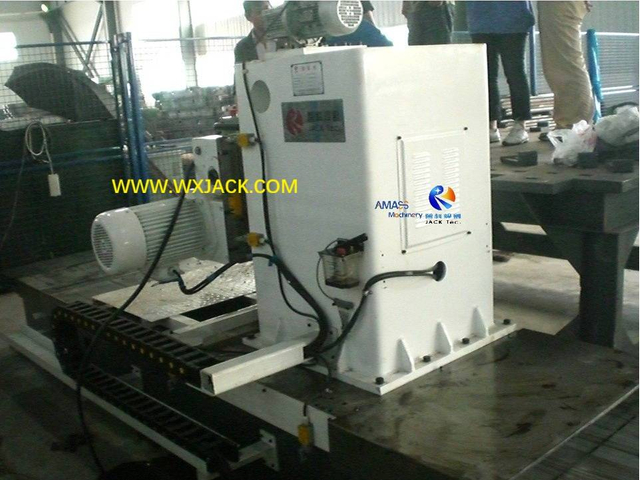

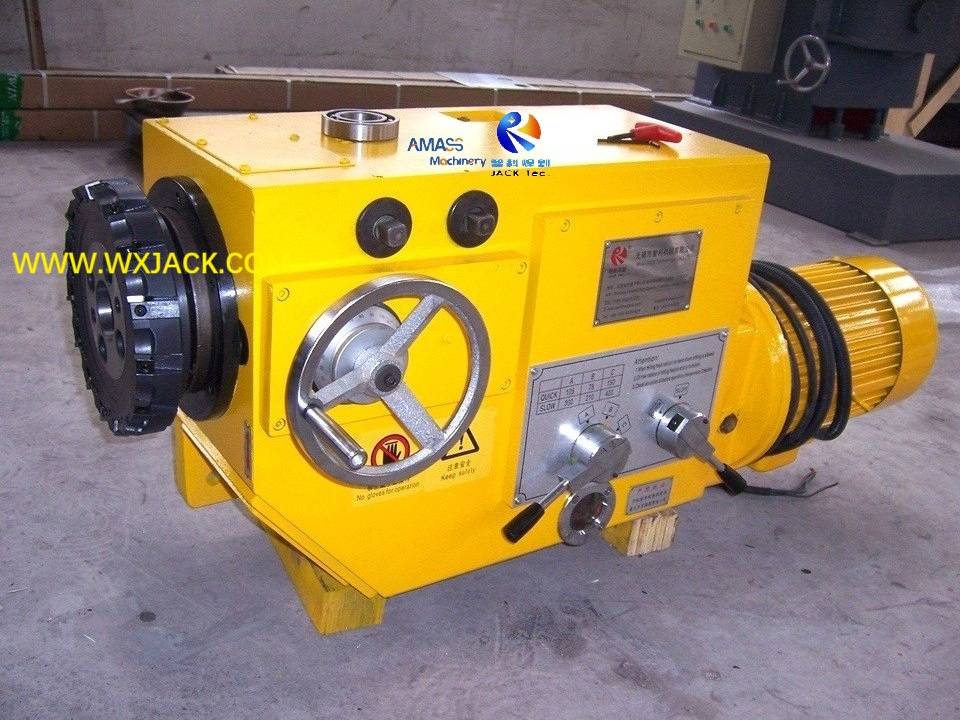

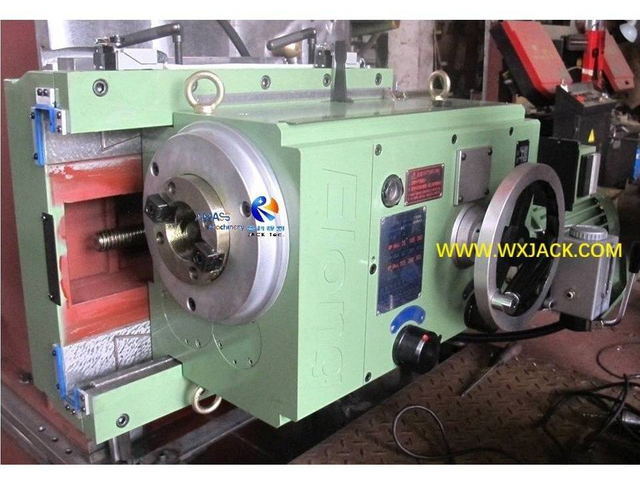

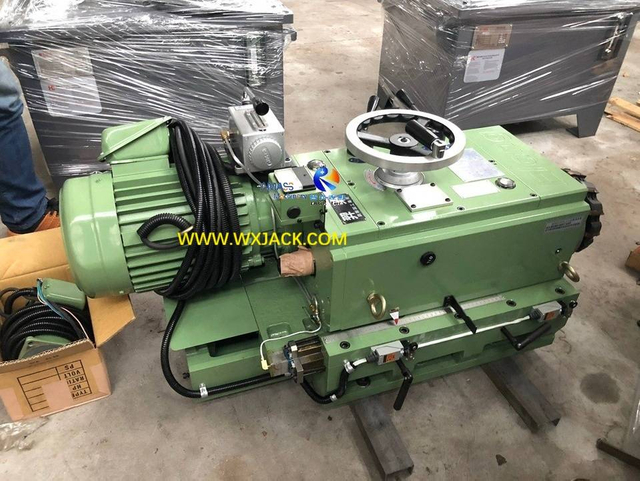

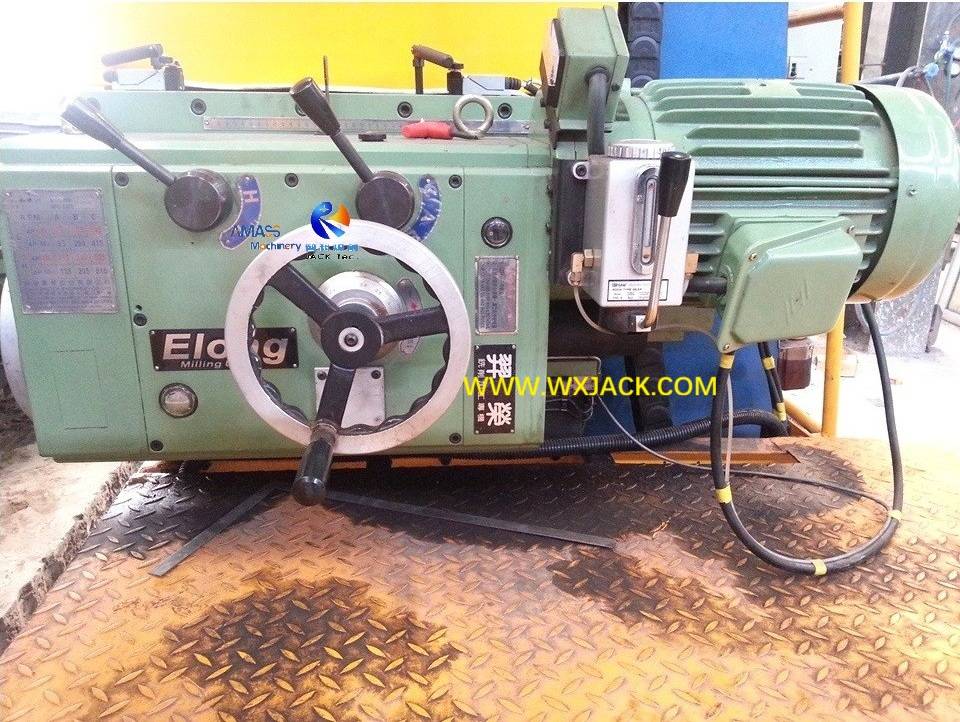

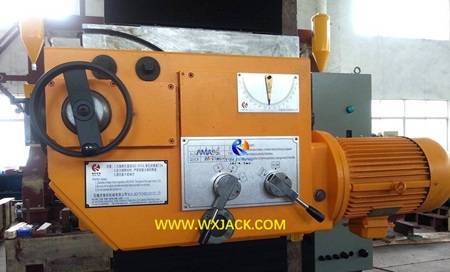

b) El cabezal de fresado HD750 de 7,5 kW : ( Fig.2 )
Fresadora frontal de extremo de viga de CAJA cruzada de estructura de acero Fig2 3
1) Ofrece una mayor profundidad de corte en cada carrera de fresado, la eficiencia del fresado frontal se puede aumentar al menos en un 20%;
2) La función de perforación opcional puede equiparse con un cabezal de fresado, en caso de que el cliente espere que la máquina tenga una capacidad especial:

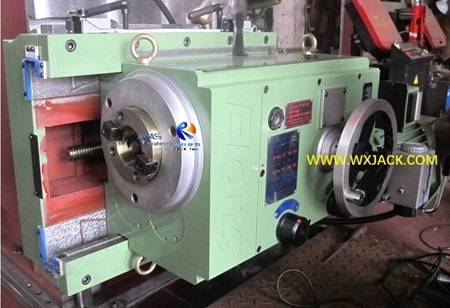

El cabezal de fresado E-LONG con función de perforación : ( Fig.3 )
Fresadora frontal de extremo de viga CAJA cruzada de estructura de acero Fig3 253

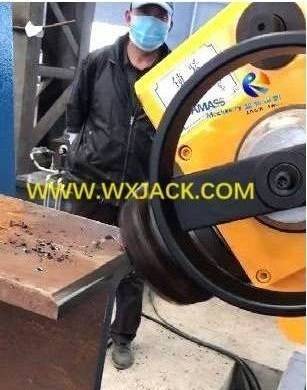

3) Fresado frontal inclinado de 45° , que es la capacidad única de la fresadora frontal de viga Wuxi JACK steel BOX H: ( Fig.4 )

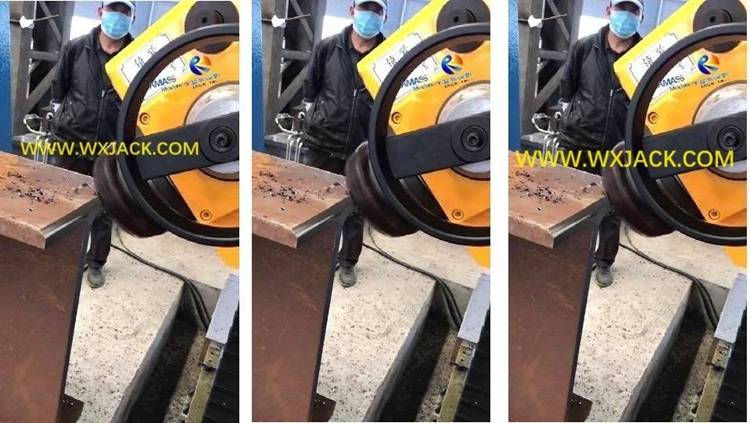

Fig4 BOX H Fresadora frontal de viga 3

3. Operación fácil de usar en el revolucionario ajuste de velocidad del husillo en la fresadora frontal de viga Wuxi JACK BOX H:

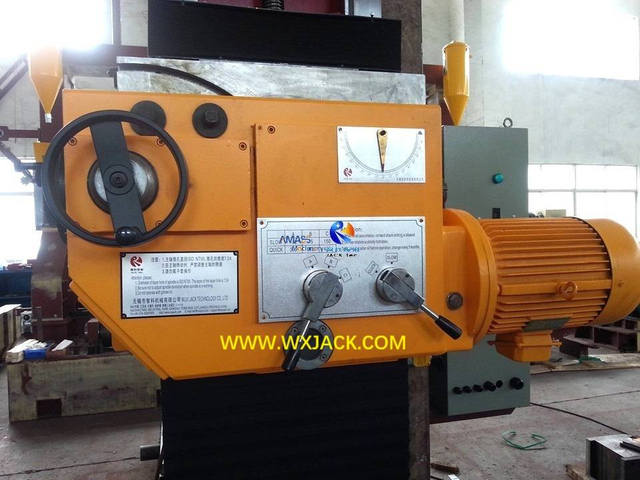

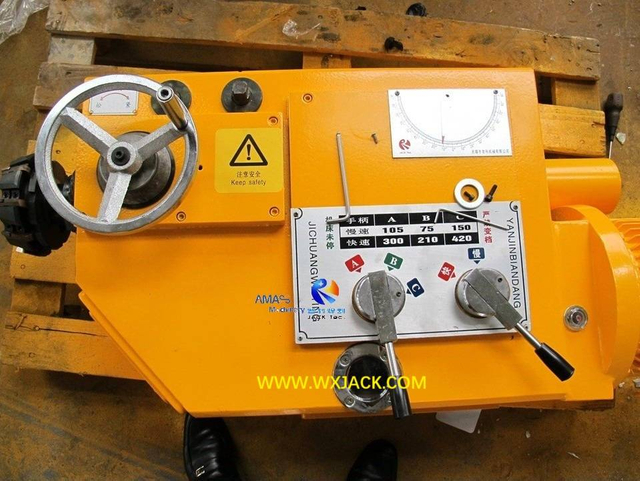

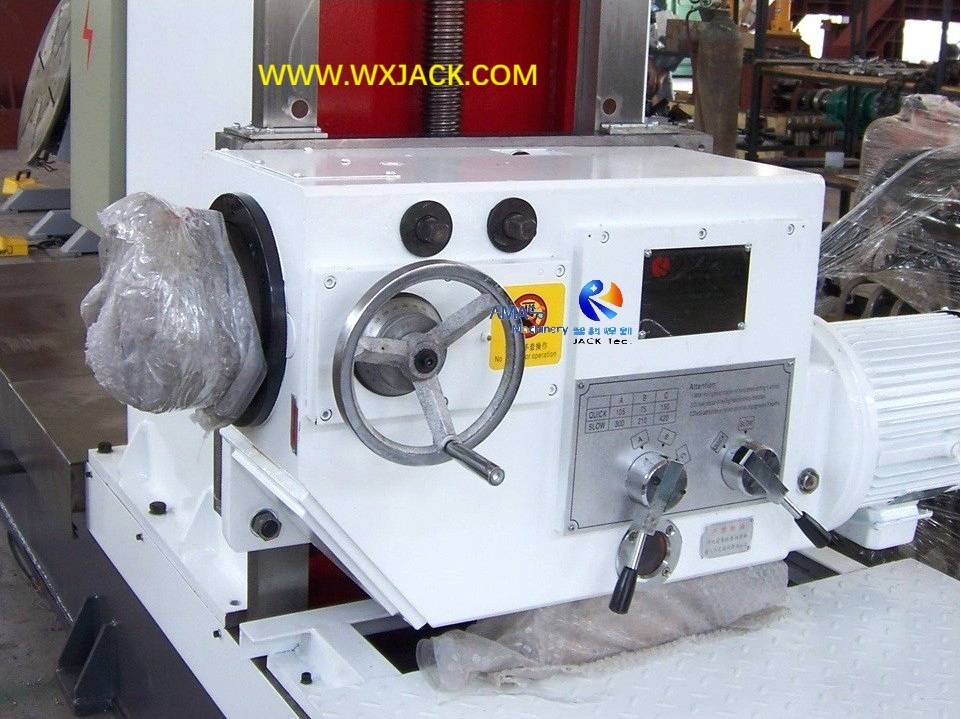

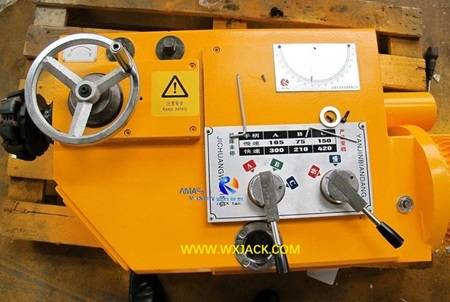

1) Hay una placa indicadora en las 6 velocidades revolucionarias del husillo y una palanca de operación en la cubierta superior del cabezal de fresado, junto con un volante en el lado lateral: ( Fig.5 )
Fresadora frontal de extremo de viga CAJA H de estructura de acero Fig5 60 IMG_8310
2) Cambio de velocidad de revolución fácil y conveniente : Durante el trabajo, para realizar el cambio de velocidad de rotación del husillo, el operador solo necesita girar el volante y tirar de la palanca:

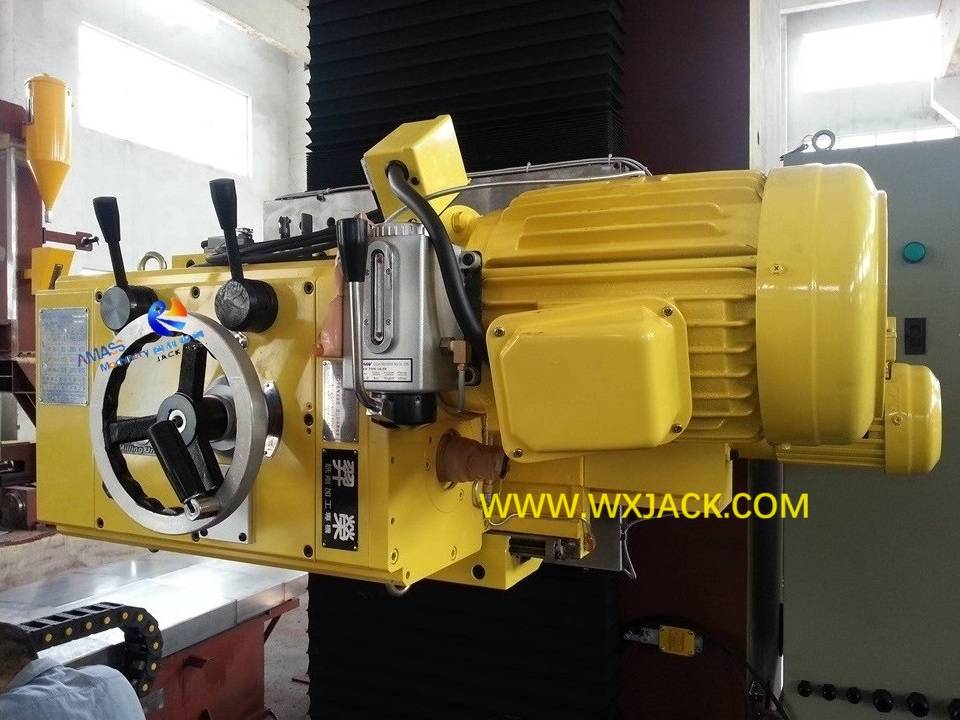

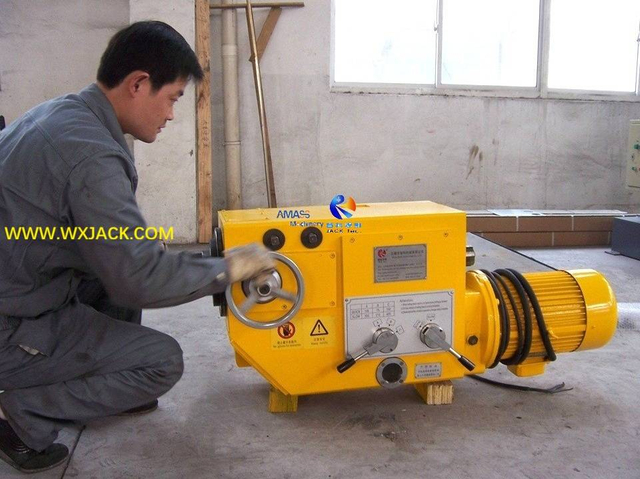

El operador ajusta el cabezal de fresado de la fresadora frontal de estructura de acero Wuxi JACK: ( Fig.6 )
Fig6 Estructura de acero CAJA H Fresadora frontal de viga 54 100_8610
3) Por el contrario, dicha operación de cambio de velocidad de revolución en el cabezal de fresado de otros proveedores es extenuante: el operador debe descubrir el cabezal de fresado y reemplazar los engranajes manualmente. A veces, incluso peor, no hay ninguna velocidad revolucionaria disponible en la máquina de otros proveedores;


4. Cuchilla cortadora de consumibles en la fresadora frontal de estructura de acero con viga en H Wuxi JACK BOX:

1) Uso: La hoja cortadora son consumibles que se instalan en el cabezal de fresado, lo que afecta en gran medida la calidad del fresado frontal y el costo de funcionamiento de la máquina;
2) Las hojas cortadoras de las máquinas Wuxi JACK tienen especificaciones estándar y están disponibles para su compra a nivel internacional. Es de primer nivel en el mercado y la industria:

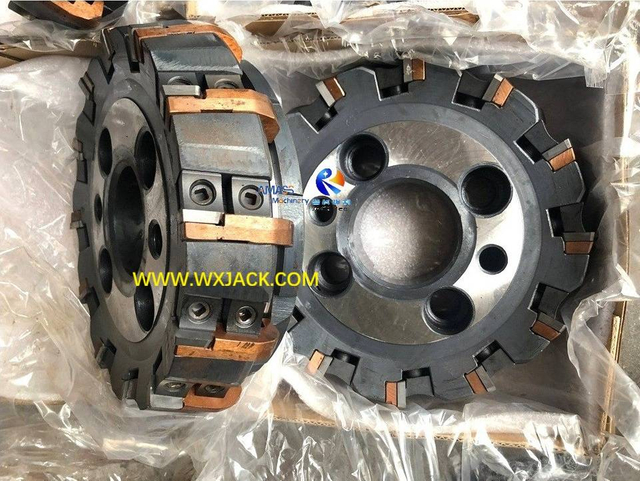

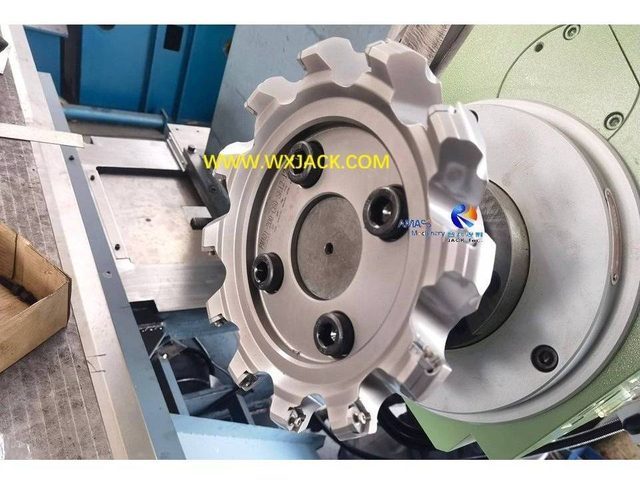

2 tipos de cuchilla cortadora para fresado frontal: ( Fig.7, 8 )

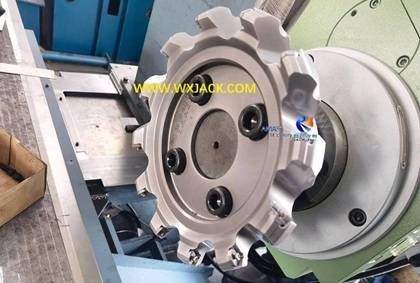

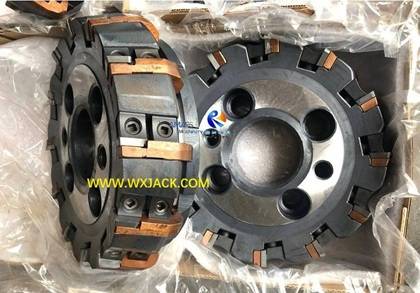

Fig7 Fresadora frontal de viga BOX H con estructura de acero 294 Fig8 Fresadora frontal de viga BOX H con estructura de acero 295
3) Reemplazo fácil: adopte un nuevo estilo, colocar y quitar las cuchillas cortadoras del cabezal de fresado es conveniente y rápido;
4) Duraderas: Si se usan correctamente, estas hojas cortadoras son duraderas, lo que reduce en gran medida el costo variable de operación diaria de la máquina.

Funciones especiales con Wuxi Jack Cross Box H Beam Estructura de acero Fin de fresado

Sobre la base del fresado de la cara final convencional, Wuxi Jack también equipa nuestras máquinas con unidades de funciones especiales, en caso de necesidad del cliente, para cumplir con la demanda personalizada:

1. Con función de perforación Box Herina de la viga H Machine de fresado de la cara:

1) Para lograr la función de perforación, se pueden perforar agujeros con diámetros de φ10 mm a φ50 mm en vigas de acero; Los agujeros perforados son todos tipos sin prosperar ;

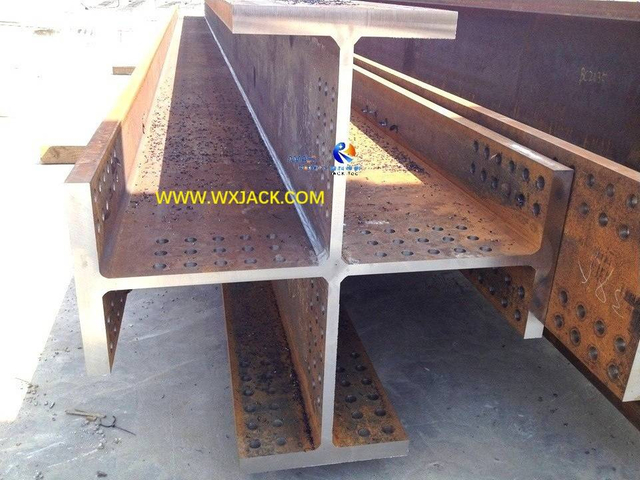

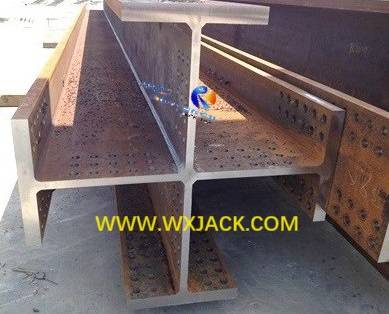

A) Fin de la viga cruzada fresada y perforada: ( Fig.1 )
FIG1 Estructura de acero End Freshing and Drinching Machine 252

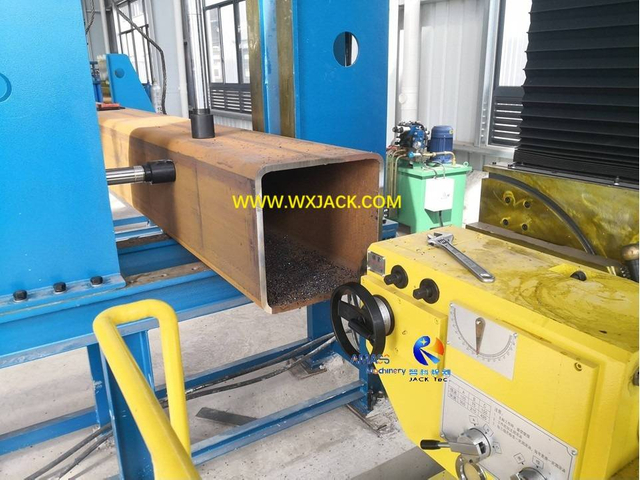

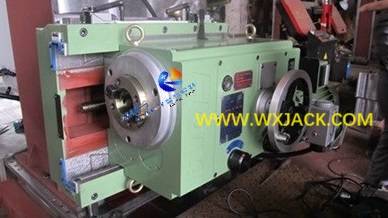

b) Como se muestra en la foto a continuación, el cabezal de fresado tiene carro de alimentación a lo largo de la dirección del huso, en la carrera de 360 ​​mm : ( Fig.2 )
FIG2 Estructura de acero End Freshing y perforación de fresado y perforación 253
2) La alimentación hacia adelante del cabezal de perforación se conduce con reductor del motor, en la velocidad controlada con inversor de CA; Esta operación se puede ajustar en función de diferentes diámetros de cabeza de perforación, desde φ10 mm hasta φ50 mm;

3) Kit de herramientas de la función de perforación integrada Caja de acero Caja cruzada H Máquina de fresado de la cara de la viga H:

a) Esta máquina tiene 1 conjunto de kit de herramientas de perforación para ajustar el cabezal de perforación, coincidiendo con el eje ISO50;
b) se usa solo para perforar, no para mecanizar en el orificio atornillado; El cono del agujero cónico es 7:24 ;
c) su conexión está en el camino del estilo internacionalmente universal;
d) el cabezal de perforación se puede comprar fácilmente en el mercado en todos los países y regiones;

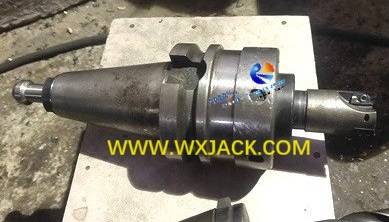

e) La cabeza de perforación adoptada en la máquina: ( Fig.3 )
Fig3 Estructura de acero End de la viga Firma y perforación de la cara 255

4) Sistema de refrigerante de la función de perforación Estructura de acero Caja cruzada H Máquina de fresado de la cara del extremo del haz:

a) Esta máquina tiene un sistema de circulación de refrigerante de perforación automática: hay un tanque de refrigerante instalado en la columna vertical, que suministra refrigerante en la cabeza de perforación por medio de la bomba, durante la operación de perforación;
b) El refrigerante fluye hacia el pozo de la base de la máquina, que se bombeará nuevamente al tanque después de ser filtrado de escombros para su reutilización;

5) Poner en uso en la función de perforación Box H Vigile Estructura de acero Machadora de cartera de caras del extremo:

A) Durante la fabricación de cimientos de la máquina, cava el pozo para recolectar refrigerante. La base de la máquina debe hacerse con un tratamiento anti-evidente;
b) El sistema de control eléctrico tiene 2 modos de trabajo de fresado y perforación de caras finales, que se pueden cambiar y seleccionar durante la operación;
c) Debido a la instalación de la unidad de perforación ajustada en el cabezal de fresado, esta máquina solo puede realizar 0 ° de fresado en la cara recta, en lugar de 0 ° ~ 45 ° inclinada, en máquinas convencionales:

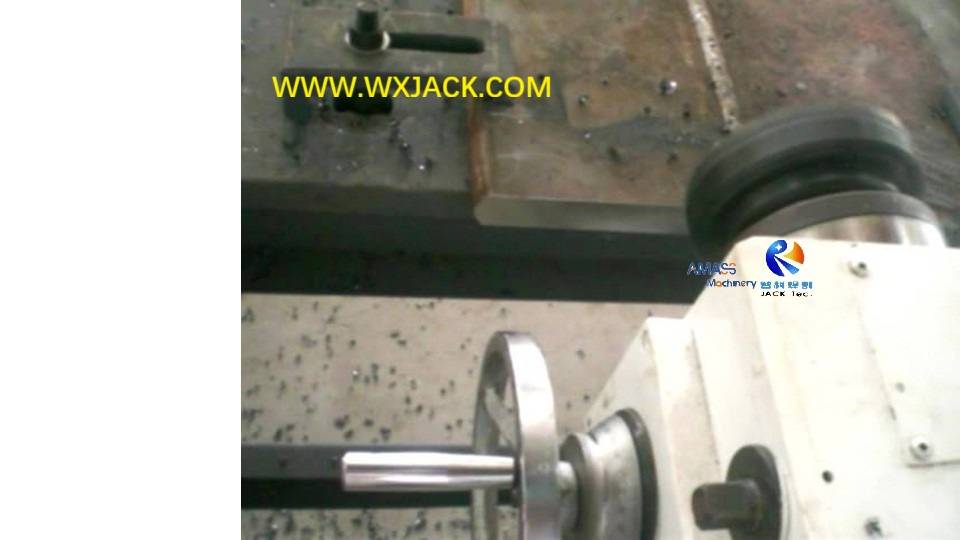

d) 0 ° de cara recta versus de la cara del extremo inclinado de 45 ° : ( Fig.4 )

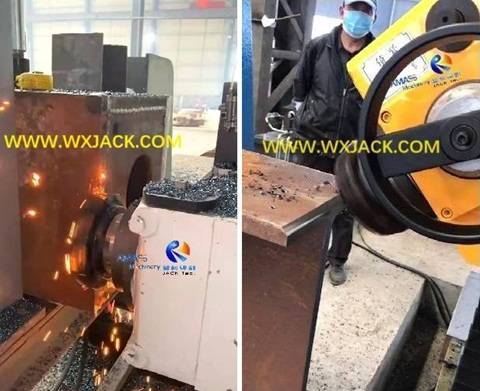

FIG4 Estructura de acero End de la viga Firora de la cartera 17

2. Para vigas especiales, estructura de acero, la fresa de fresado de la cara del extremo:

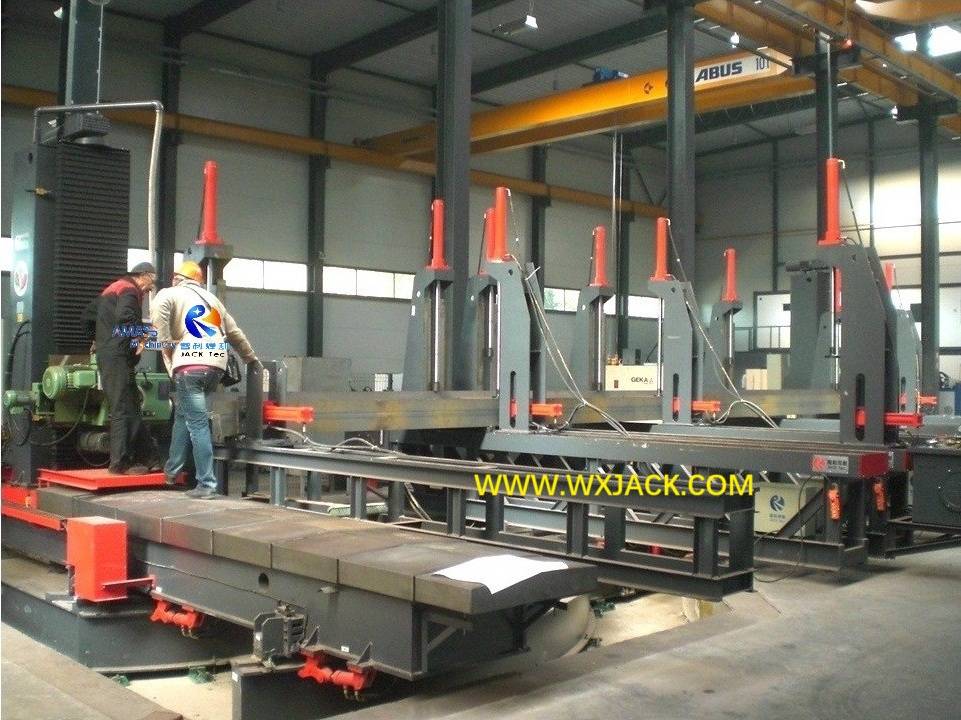

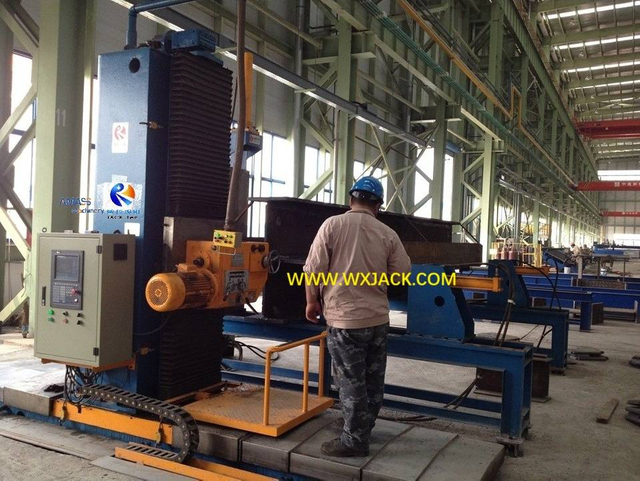

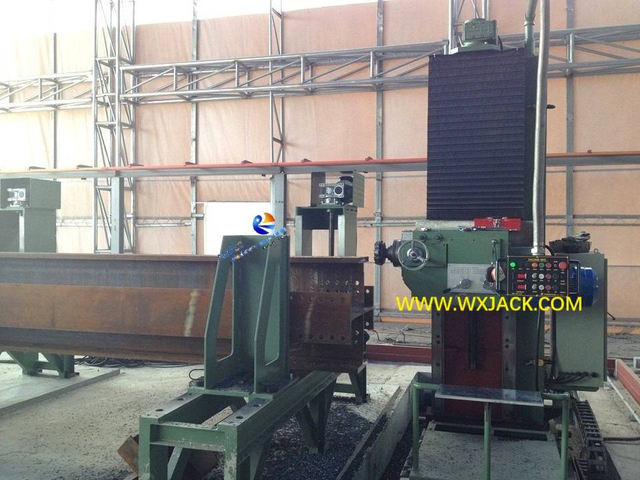

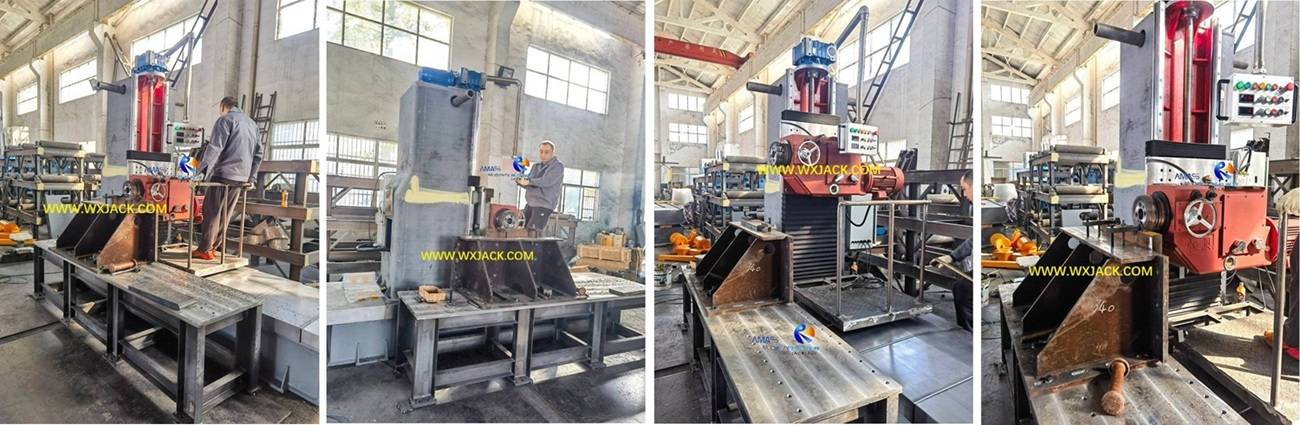

Producción de fresadora frontal de viga modelo CNC-DX0815 fabricada especialmente para un cliente de Europa del Este, en enero de 2026: ( Fig .)
1 Fresadora frontal de viga BOX H de estructura de acero 136
1) Características del equipo: este es un conjunto de diseño especial y máquina producida, que se refiere tanto a la aceleración de la fresado como al accesorio de la pieza de trabajo; La máquina trabajará principalmente en una brida de piezas de trabajo especiales designadas al cliente, que involucra estructura/ tamaño/ estilo;

2) Punto crítico de la máquina de molienda de cara de extremo de haz H especial:

a) Esta máquina está diseñada específicamente para implementar la fresación de superficies en una especie de estructura de acero, las piezas de trabajo de la brida del extremo en forma de plano 'cuerpo ':
b) Aquí el cliente pide que el accesorio se suene directamente sobre la brida de la placa final orientada vertical. Después de moldear la superficie en la máquina, la brida de la placa final se soldará en ambos extremos del haz H todavía en orientación vertical, como se indica en el boceto hecho a mano:

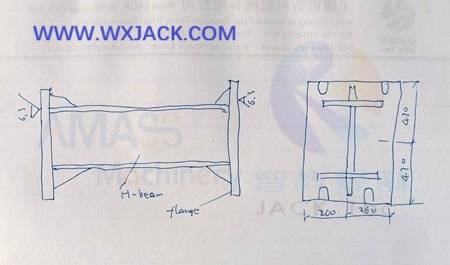

c) Vista lateral en las partes de trabajo de la brida de la placa final que se procesarán: ( Fig.5 )
Fig5 Estructura metálica de la brida Firma de la cara del extremo 368
d) El punto más difícil en el diseño de la máquina es cómo sujetar la brida erigida de manera confiable durante su fresado de cara final;

3) PIEZAS DE TRABAJO PARA LA MÁQUINA ESPECIAL HEAM END FINCO MÁQUINA:

A) Las piezas de trabajo son un trozo de placa de extremo de brida plana, con un grosor de 70 mm. Su superficie mecanizada de un solo lado tiene contorno y agujero de diseño especiales:
del cliente: superficie mecanizada de un solo lado esperado de las piezas de trabajo: ( Fig.6 )

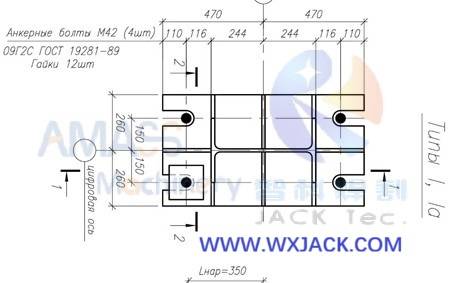

Fig6 Estructura metálica Máquina de fresado de la cara del extremo de la brida 369
b) Comparativamente, para las piezas de trabajo convencionales del cuerpo de larga longitud H/ I/ Cross/ Box vigas/ tubería, que, tanques a su cuerpo largo, es relativamente fácil de sujetar a la máquina para llevar a cabo la operación de molienda de caras del extremo:
sujetar el haz de larga duración en Wuxi Jack 'Convencional ' Máquina controlada por CNC : ( Fig.7 )

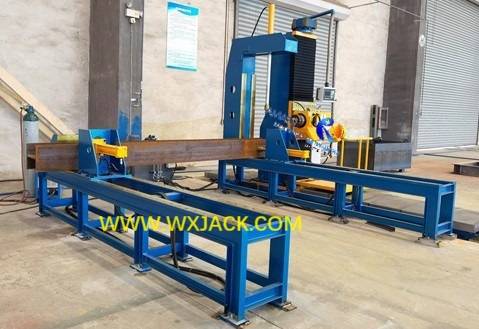

Fig7 CNC H Máquina de fresado de la cara del extremo del haz 75

4) Cabeza de fresado 3 Grado de libertad en vigas especiales Estructura de acero Máquina de fresado de la cara del extremo:

El cabezal de fresado de 7.5kW puede moverse a una velocidad de trabajo ajustable y realizar fresado de superficie a lo largo de 2 direcciones:
a) eje x a lo largo de la manera horizontal;
b) eje y a lo largo de la manera vertical;
c) Además, la cabeza de fresado puede inclinarse 0 ° ~ 45 ° , para cumplir con la fresca de la superficie inclinada de la pieza de trabajo: ( Fig.8 )

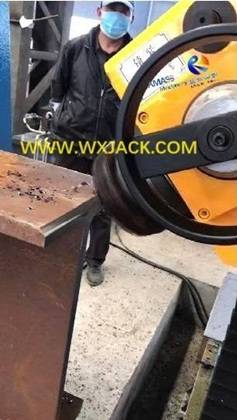

Fig8 Estructura de acero H Máquina de fresado de la cara del extremo del haz 3 3

5) Terminado de precisión de mecanizado prometida en la máquina de fresado de cara de haz H especial:

a) Linealidad de fresado terminado: 0.12 mm/ 1,000 mm ; O, 0.18 mm/ 1,500 mm ;
b) Plana de superficie terminada: 0.13 mm/ m 2
6) PiZ de trabajo segura: la mesa de sujeción de accesorios de la pieza de trabajo de diseño especial se coloca junto con el cuerpo principal mecánico de la máquina:
apariencia general de la máquina no pintada para probar en la instalación de Jack Wuxi: ( Fig.9 )

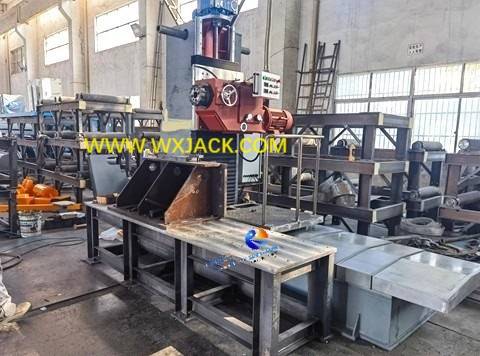

FIG9 Máquina de fresado de brida de estructura de metal 137

7) Máquina de trabajo de la pieza de trabajo en la máquina de fresado del extremo de la estructura de acero de haz especial:

Este es el enfoque del tema durante la negociación empresarial entre el cliente y el Jack Wuxi:
a) Antes de correr oficial, la brida de la pieza de trabajo se pone de orientación vertical, se mantiene firmemente en el accesorio y cara a cara hacia la cabeza del cortador de la cabeza de la frescura:

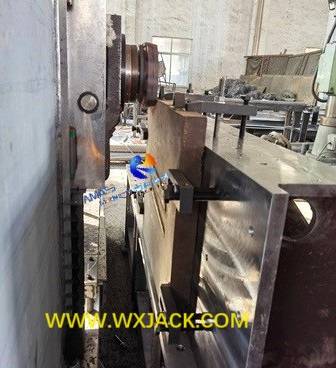

b) El accesorio de la brida de la pieza de trabajo y la fresa de la cara final en la máquina: ( Fig. 10 )
Fig10 Estructura de acero End de la viga Firora de la cartera 284

3. Caja base de fundición H Máquina de fresado de la cara del extremo del acero del acero:

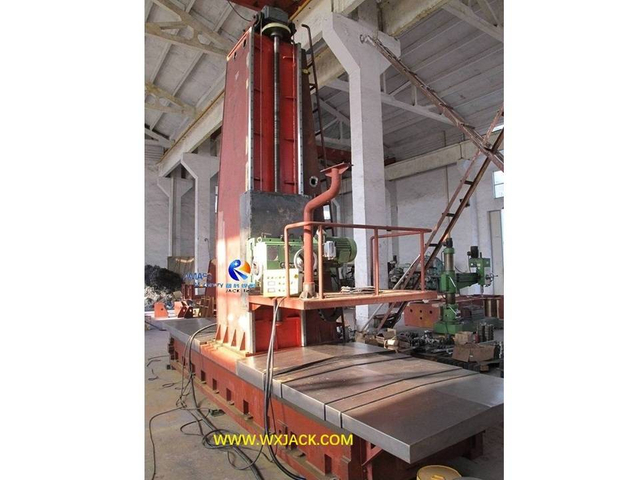

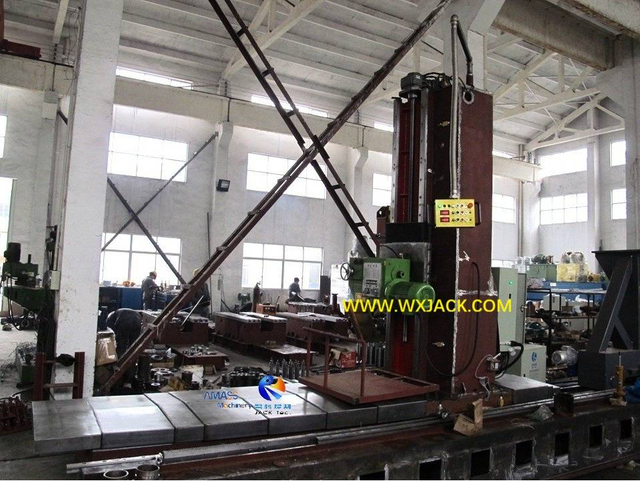

Montaje en Fresadora Frontal de Viga de acero modelo DX2020 con base de fundición, en el taller Wuxi JACK: ( Fig.11 )

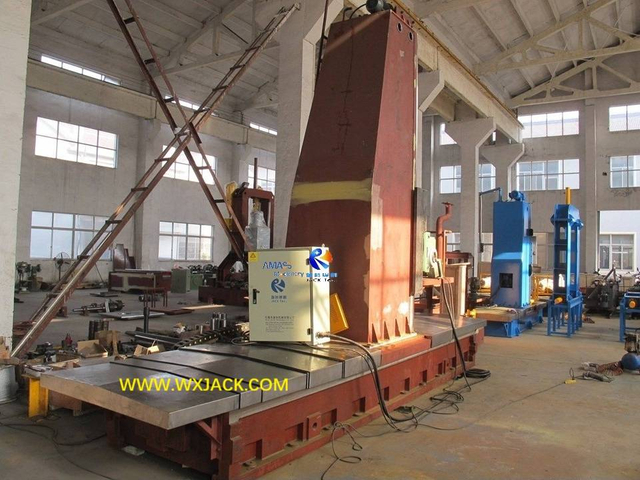

Fig11 Fresadora frontal de viga BOX H de estructura de acero 81 IMG_8440
1) Lo que es: como su nombre lo indica, aquí el lecho horizontal de la máquina está hecho de fundición, en lugar de una estructura de soldadura de acero convencional. Obviamente, tiene un costo de fabricación más alto que los tipos ordinarios;
2) Aplicación: Tal 'High End ' Machine se usa generalmente en el sitio de trabajo de un resultado excesivo de fresado de la cara final de alta precisión, como la construcción de puentes, etc.;

3) Ventaja de la caja de fresado de la cara del extremo del haz de la caja H de fundición:

a) El lecho base de fundición le da a la máquina el peso más pesado (por ejemplo, para el modelo DX3030, el lecho de la máquina tiene más de 6 toneladas , en comparación con solo 0.8 toneladas de lecho base de la máquina convencional del modelo de contraparte);
b) La mejor estabilidad de la operación de molienda de caras finales y, por lo tanto, precisión garantizada. Por supuesto, esto no significa que la máquina de modelos convencionales no tenga suficiente estabilidad, solo se evalúa en diferentes escenarios de aplicación;
c) La mejor precisión: con la eliminación de una ligera flotación de la pieza de trabajo, el trabajo de molienda de cara final se puede completar con el mejor grado de precisión en la máquina;

4) 'inconveniente' de la caja base de fundición H Máquina de fresado de la caracol del acero del acero del haz:

a) La desventaja obvia es que el lecho base de fundición aumentará el precio total de la máquina, con el margen de alrededor de 10 ~ 15% más de cita ;
b) el tiempo de entrega de producción de la máquina correspondiente también será más largo, porque el lecho de fundición debe ser obtenido de proveedores de fundición profesionales;
c) y, necesito tener especial cuidado con su carga y transporte , para mover esa parte pesada del marco de la máquina.

4. Con función de fresado de bordes Fresadora frontal de viga de acero BOX H:

Como sabemos, la fresadora frontal y la fresadora de bordes son 2 tipos diferentes de máquinas que trabajan en diferentes puntos de diferentes piezas de trabajo. El punto en común es con el cabezal de fresado para realizar la operación de fresado;
En junio de 2025, un cliente de Europa del Este solicitó tener la función de fresado de bordes en su máquina modelo CNC-DX1622, lo cual es una idea novedosa. En consecuencia, Wuxi JACK actualizó el diseño de la siguiente manera:

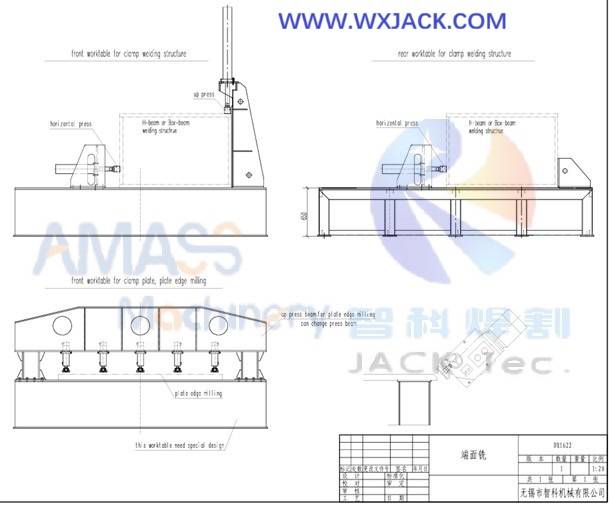

Impresión de diseño de la fresadora frontal de estructura de acero de viga BOX H de tubo de control CNC, con unidad de fresado de bordes. Esta máquina no sólo puede fresar los extremos de varias estructuras de acero, sino también el borde de una placa de acero: ( Fig.12 )
Fresadora frontal de extremo de viga BOX H de estructura de acero
A principios de septiembre de 2025, esta máquina de diseño especial estará en producción en Wuxi JACK.

Wuxi Jack Small Steel Structure Final Farming Machine

1. Especificación: cuando el máximo. La altura de la fresación de la cara final es igual a o menos de 1,000 mm, esto pertenece a modelos de servicio ligero. Las 2 series de modelos más seleccionadas son DX08XX ( por ejemplo: DX0820 ) y DX10XX ( por ejemplo: DX1015 ). La limitación es de 800 mm: cuando la altura de la fresación de fresado es de menos de 800 mm, la máquina de molienda de cara final no es aplicable. En cambio, se deben adoptar otros tipos de máquinas, como la máquina de fresado de borde;
2. Aplicación: con más frecuencia el tipo de ajuste de la pieza de trabajo para modelos pequeños es: Vigas pequeñas/ Estructura de soldadura de diseño especial miembros de placas de tamaño pequeño/ acero, etc. Tomando DX1015 como ejemplo:

3. DX1015 Caja de estructura de acero pequeño H Máquina de cartera de caras del extremo del haz:

1) Función: para finalizar la pieza de trabajo de Max. Altura de tamaño de sección transversal × ancho = 1000 × 1500 mm. Se puede usar para la fresado de la cara final en un haz de 1,500 m h: en esta máquina, H haz se coloca en orientación horizontal. Entonces, el máximo. El tamaño de la red de haz H 1500 mm (dirección de ancho) y la brida de 800 mm (dirección de altura) se adapta perfectamente a máx. accidente cerebrovascular disponible de DX1015;

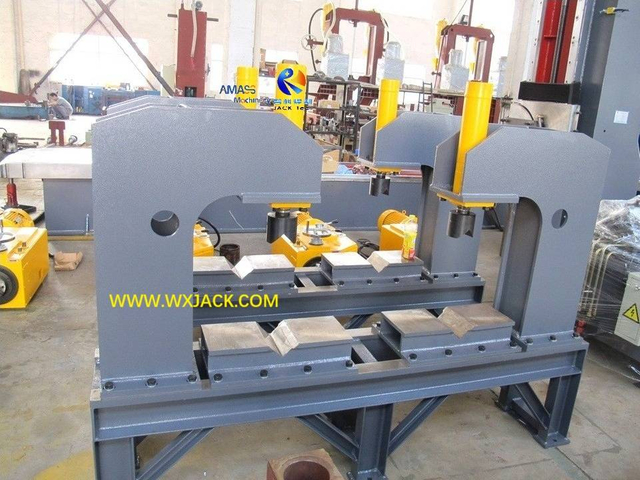

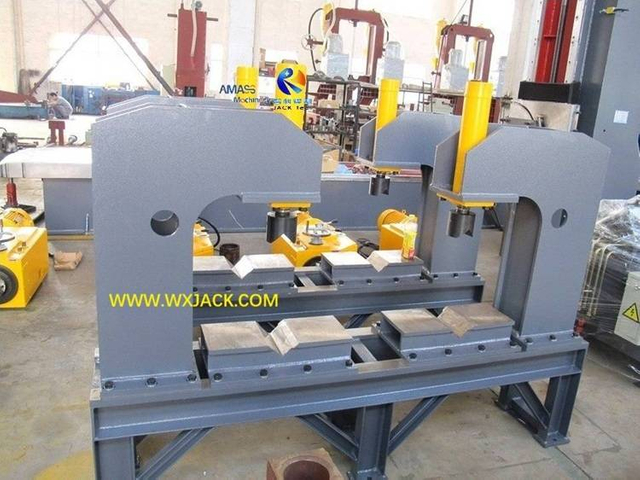

2) Máquina de la pieza de trabajo de accionamiento hidráulico de la pequeña formación de fresado de la cara de la estructura de acero:

A) Cuesta de abrazadera de la pieza de trabajo: para un pequeño modelo de máquina, debido a su pequeño tamaño y, en consecuencia, el peso ligero de la pieza de trabajo, durante el funcionamiento del extremo, la pieza de trabajo es fácil de ser vibrada, lo que es dañino en la calidad de la molienda de la cara del extremo;
b) Entonces, equipamos una rejilla de accionamiento de cilindro hidráulico en una máquina de modelos pequeños y medianos ( DX08XX ~ DX30XX ), para sujetar piezas de trabajo con fuerza;
C) Las pequeñas piezas de trabajo entran en una amplia variedad en términos de estructura. Para sujetar firmemente estas palmaditas, además de los tipos regulares, Wuxi Jack diseña muchos más tipos de estante de sujeción:
d) Head de fresado: aunque en un tamaño más pequeño, el cabezal de fresado aquí sigue siendo el HD750 de 7.5kW, igual que los modelos estándar y medianos grandes.

Capacidad potente de la caja de estructura de acero de Wuxi Jack H Machina de cartera de caras del extremo del haz de viga

1. Uso de la fresadora frontal de viga BOX H de modelos estándar:

1) Funciones potentes: fresa en las caras de los extremos de los miembros de la estructura/secciones de acero/tubos/cualquier otra pieza de trabajo de sección transversal, eliminando la capa de óxido/partículas extrañas/cualquier desviación de la cara del extremo, asegurándose de que tenga un efecto suave/brillante/limpio; Después del fresado frontal, estas piezas de trabajo son adecuadas para los siguientes pasos de unión a tope/ensamblaje/pintura:

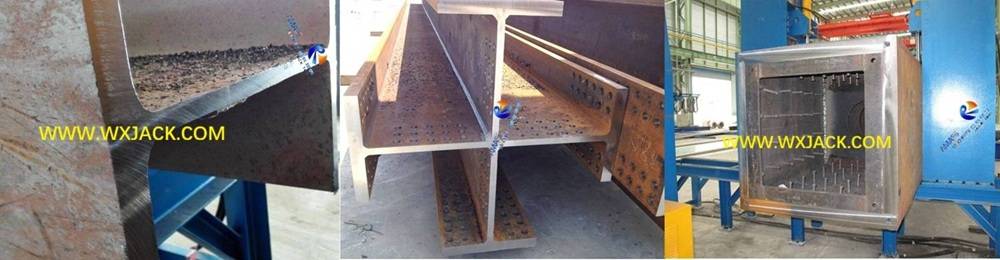

2) 3 tipos típicos de vigas de acero que se fresan en acabado con la fresadora frontal de vigas Wuxi JACK: Viga H Viga , transversal Viga , CAJA : ( Fig.13 )
Fig12 Fresadora frontal de extremo de viga Cross BOX H 0
3) Las vigas de estructura de acero anteriores son las 3 piezas de trabajo más importantes para el uso de estructuras de acero, que tienen un contorno de cara final con un ángulo de esquina de 90° . La trayectoria de fresado y la velocidad de trabajo son relativamente fáciles de gestionar;

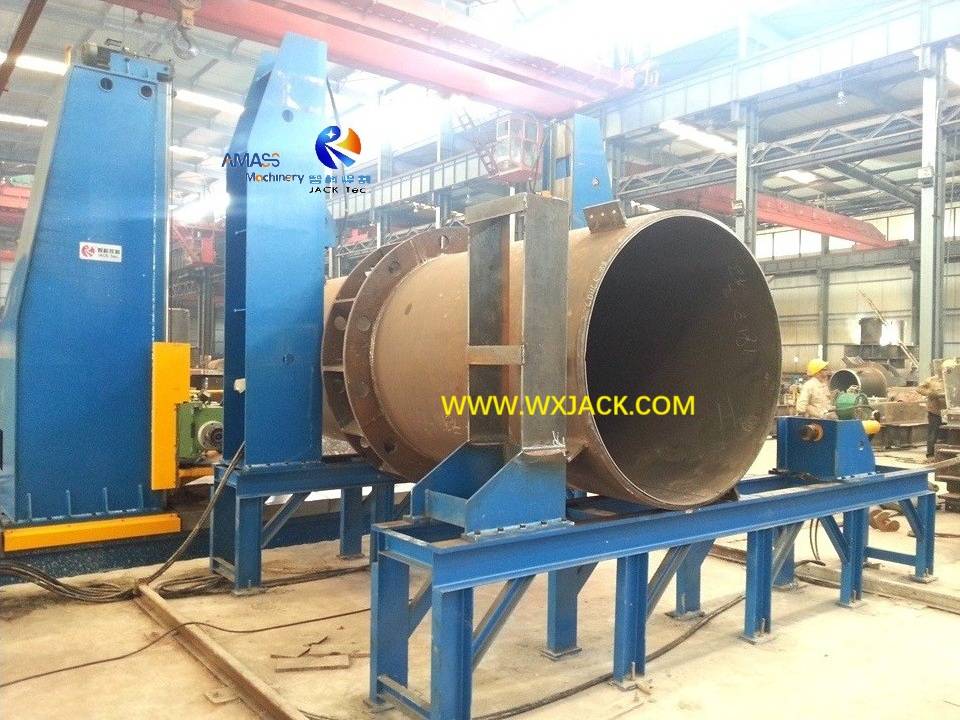

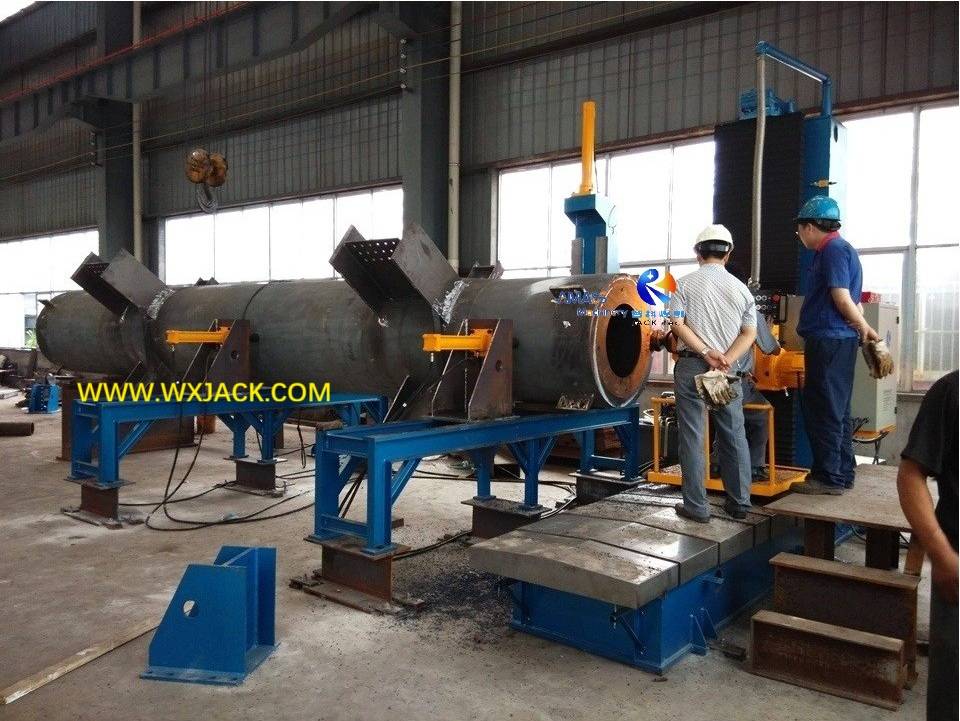

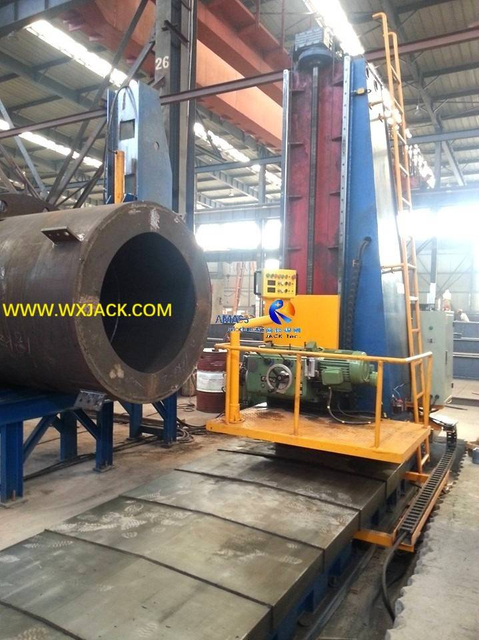

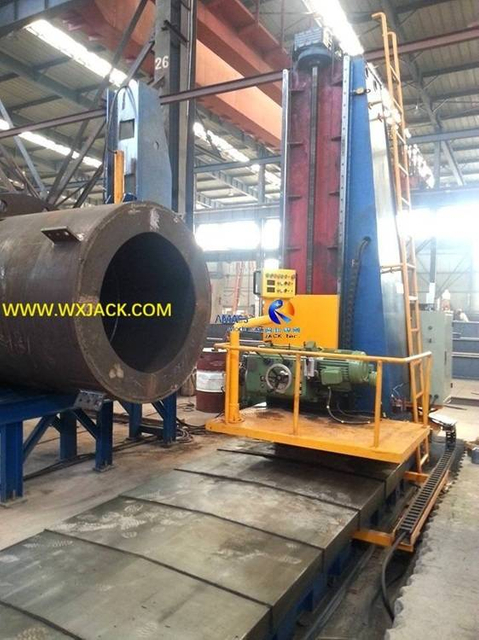

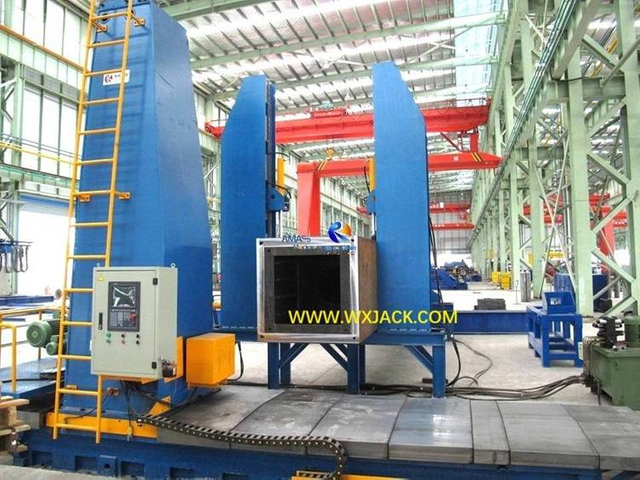

2. Fresadora frontal de extremo de viga de estructura de acero y tubería CNC:

Desde 2012, como proveedor chino de máquinas fresadoras frontales orientadas a la mejor técnica, Wuxi JACK tomó la iniciativa en el desarrollo y la comercialización de máquinas fresadoras frontales CNC maduras y de alto estándar, de las cuales, cualquier pieza de trabajo de sección transversal especial, incluida la tubería, se puede mecanizar con alta eficiencia y calidad superior. Esto amplía enormemente el campo de aplicación de la máquina:

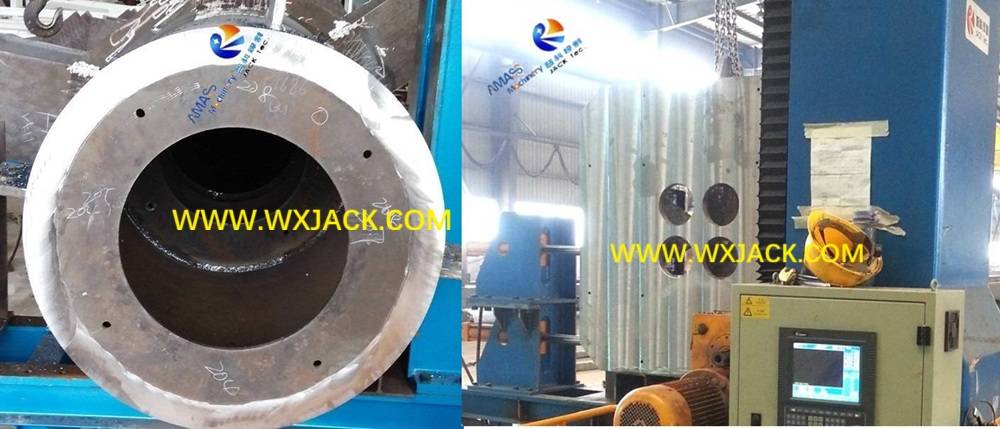

Piezas de trabajo de sección transversal especiales típicas aplicables a máquinas CNC: ( Fig.14 )
Fig.13 Fresadora frontal de viga CNC 1



3. Importancia de los modelos estándar de fresadora frontal de vigas BOX H:

1) Uso extensivo: los modelos convencionales ocupan la mayor parte de la aplicación, en volumen y alcance de venta;
2) La historia más larga: los modelos estándar son el origen de esta familia de productos;
3) Todas las demás series: Servicio pesado/CNC/Centro de fresado y refrentado... Todas se desarrollan y aplican sobre la base de estos modelos estándar;
4) Wuxi JACK es el proveedor líder chino de fresadoras frontales de vigas BOX H con estructura de acero en la industria: participación de mercado / superioridad técnica / línea completa de modelos para elección del cliente.

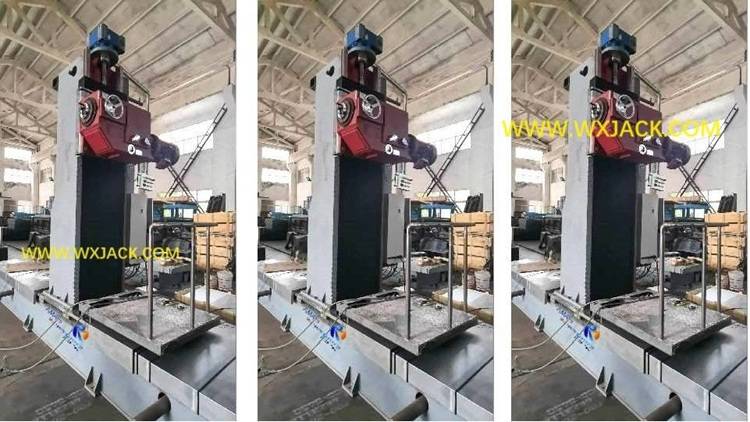

Alta potencia y potente cabezal de fresado en Wuxi Jack Box H Beam Estructura de acero Fin de fresado

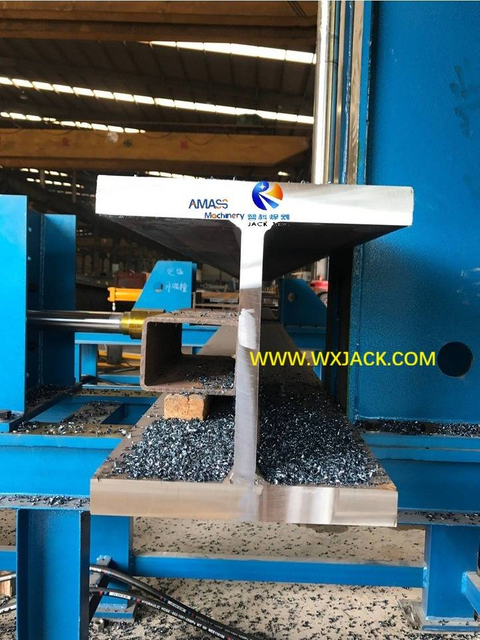

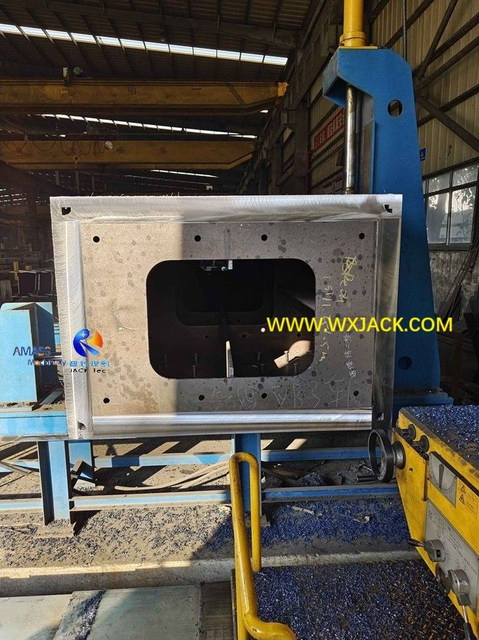

El revestimiento de extremos terminado fabricado por la máquina de revestimiento de extremos Wuxi JACK

1 Steel Structure BOX H Beam End Face Milling Machine 56

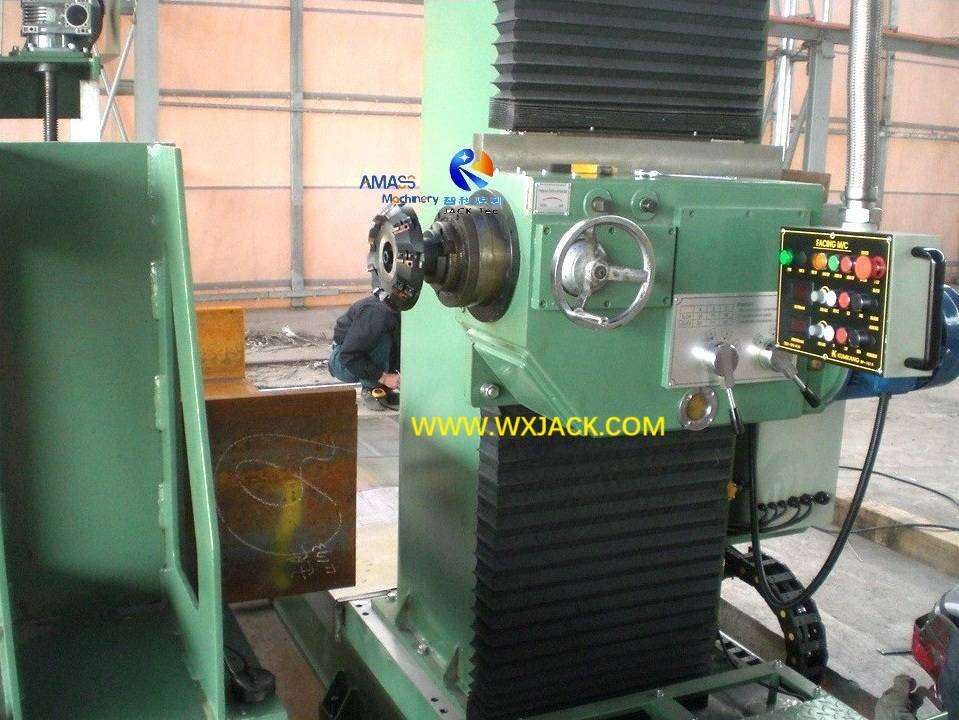

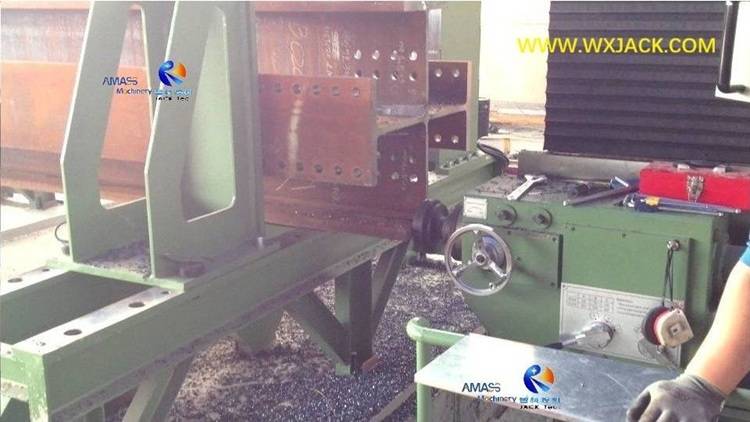

2 Cross BOX H Beam End Face Milling Machine 99
3 Steel Structure BOX H Beam End Face Milling Machine 94 100_8807
4 Steel Structure BOX H Beam End Face Milling Machine 55 100_8611
5 Cross BOX H Beam End Face Milling Machine 57
6 Steel Structure BOX H Beam End Face Milling Machine 59

Detalles técnicos de la caja de estructura de acero de Wuxi Jack H Máquina de fresado de la cara de la viga de la viga

1 Fresadora frontal de viga BOX H 15
2 Fresadora frontal de extremo de tubo de viga BOX H de estructura de acero 72

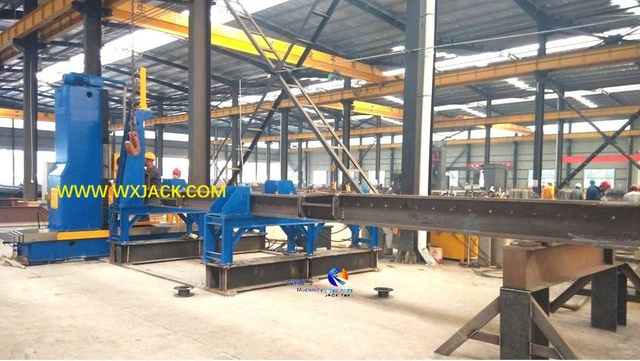

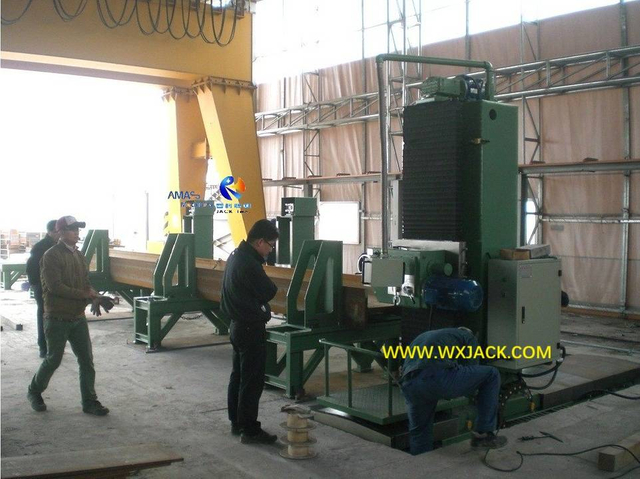

1. Modelos estándar de modelos H Máquina de fresado de cara del extremo del haz H

Más >>

1) Máx. El rango de fresado de la cara del extremo vertical es de 800 mm a 2000 mm (excluyendo), los modelos correspondientes de DX08XX a DX20XX (excluyendo);
2) Historial de aplicaciones: los modelos convencionales son los primeros modelos desarrollados, y siempre la aplicación más amplia;
3) Las dos series de modelo seleccionadas con mayor frecuencia son DX15XX y DX12XX , típicamente DX1215 / DX1520 / DX1530;
4) Los modelos de servicio de luz típicos son DX0820/ DX1010/ DX1015;


Especialidades técnicas de modelos estándar Box H Máquina de fresado de caras del extremo del haz:

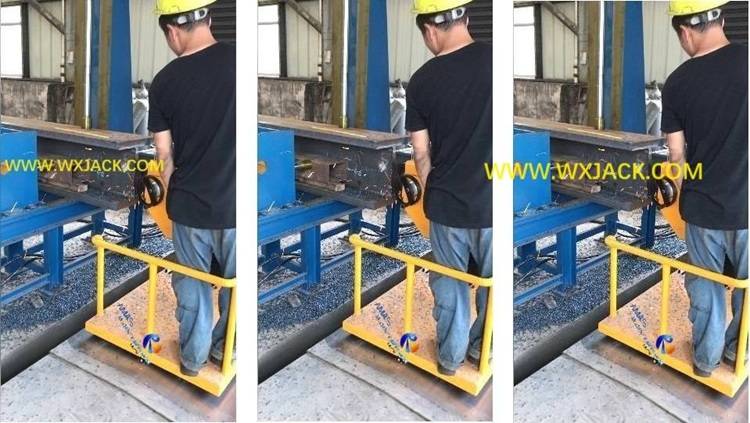

1) Se paran operadores en el terreno del taller directamente, en lugar de en la plataforma operativa. Lo que significa que la plataforma operativa se fija en la posición inferior de la columna vertical, en lugar de en forma de plataforma operativa de elevación de la unidad de motor;

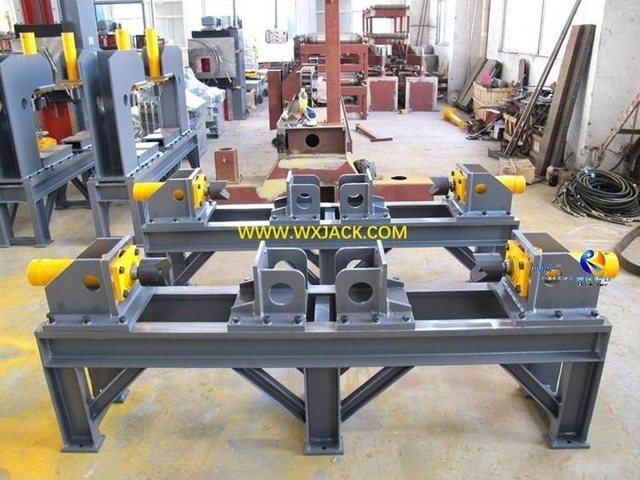

2) La abrazadera de obra de trabajo del disco hidráulico es imprescindible para la ejecución de máquinas de modelos estándar. Wuxi Jack Equipment ve la mayor variedad de diseño de pinza de la pieza de trabajo, para adaptarse mejor a la demanda de los clientes.


Parámetros técnicos de los modelos estándar Box H Máquina de fresado de caras del extremo del haz:

3 Caja de estructura de acero H Máquina de cartera de caras del extremo del tubo de haz H
1 Centro de fresado y refrentado CNC Máquina fresadora frontal de vigas en H 131

2. Centro de fresado y fracción de estructura de acero:

Más >>

1) Propósito: el centro de fresado y cara es para procesarse en piezas de trabajo de estructura de acero súper larga, con formas de sección transversal convencionales o especiales;

El centro de fresado y enfrentamiento está compuesto de:

1) 2 a varios conjuntos de máquina de fresado de cara del extremo de la caja C CNC;
2) varios grupos de paréntesis de sujeción de piezas de trabajo;
3) 2 a varios conjuntos de sastre hechos en las tablas de trabajo;

Capacidad de Wuxi Jack en el centro de fresado y cara:

1) Para el año de 2025, Wuxi Jack es el único proveedor de máquinas de fresado de caras chinos en la industria, que tiene capacidad y experiencia en la entrega de fresado y centro para clientes;
2) Caso de aplicación: Uno de los casos comerciales exitosos es el Centro Wuxi Jack Milling and Facing 2012 exportado a Bielorrusia, que tiene equipos centrales de 2 conjuntos de CNC-DX1540 y equipos auxiliares.

Fresadora frontal de extremo de tubería de estructura de acero
01

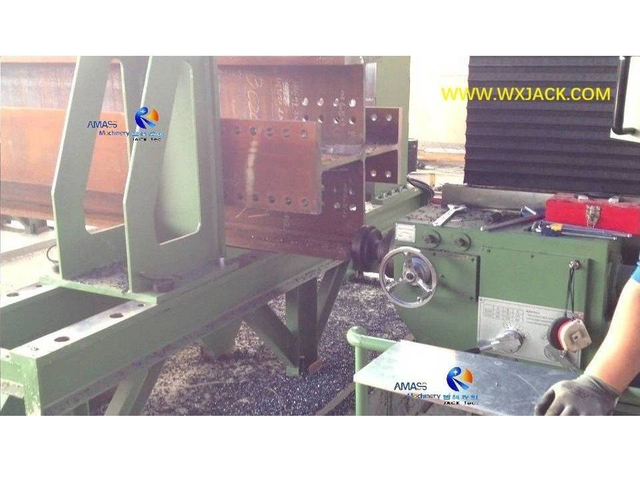

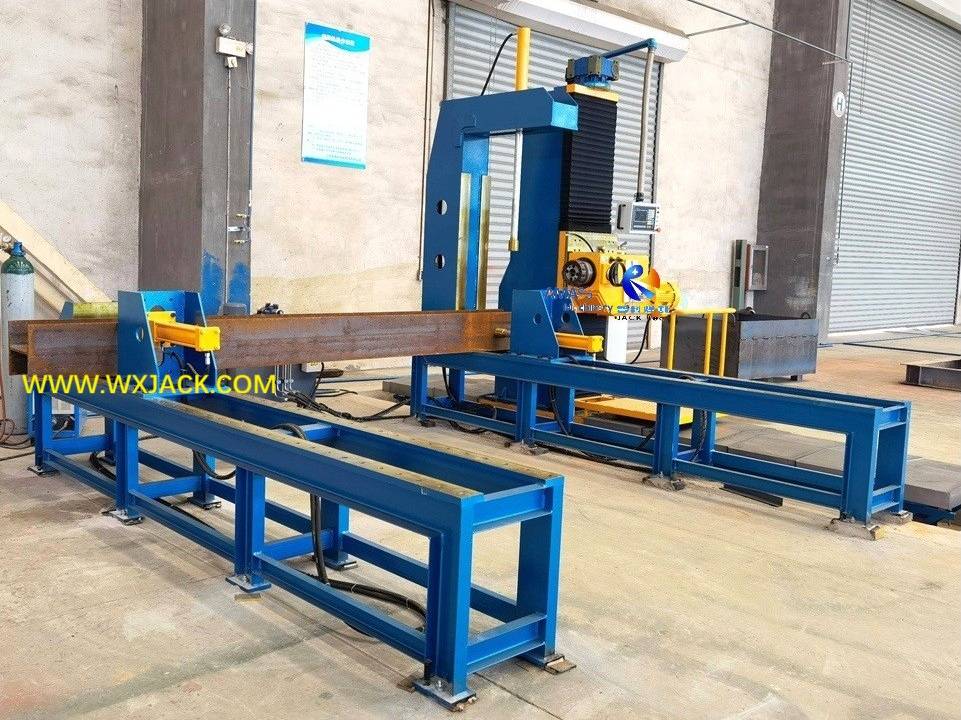

Fresadora frontal de viga CNC Cross BOX H
02

Fresadora frontal de viga transversal CNC BOX H
03

Otras series de productos que poseemos además de la máquina de fresado de la cara de la viga del Box H

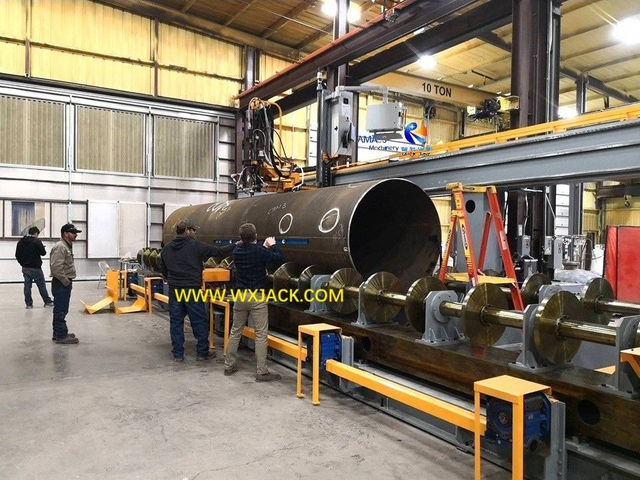

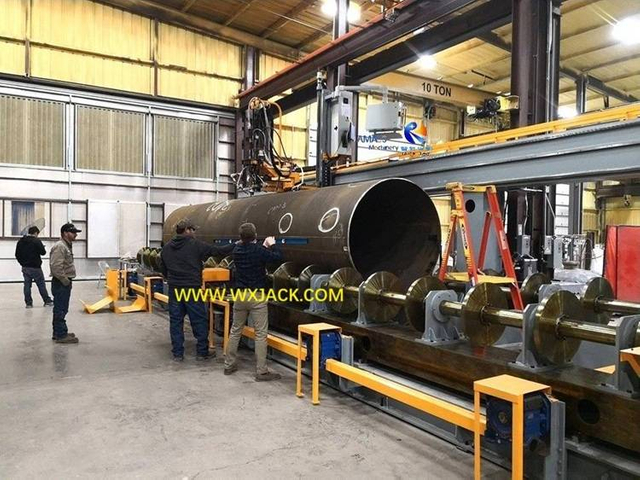

CNC-CP3000/12 Máquina de corte de tubería CNC grande

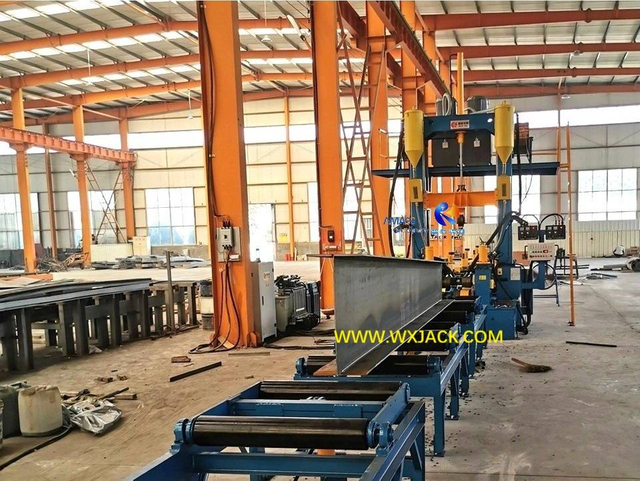

ZHJ8015 3 en 1 h Máquina de alisado de soldadura de ensamblaje de la viga

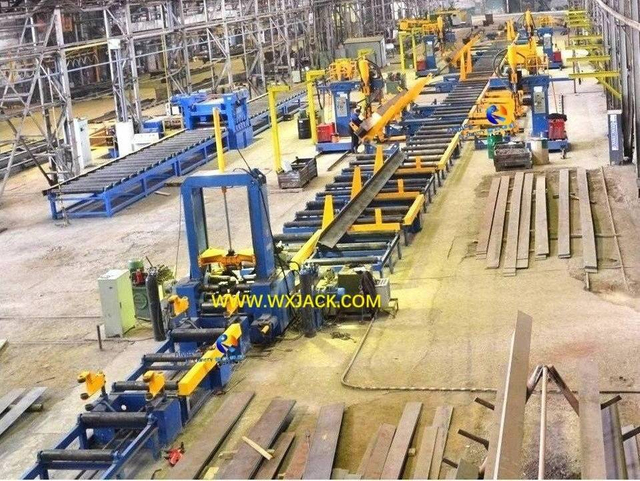

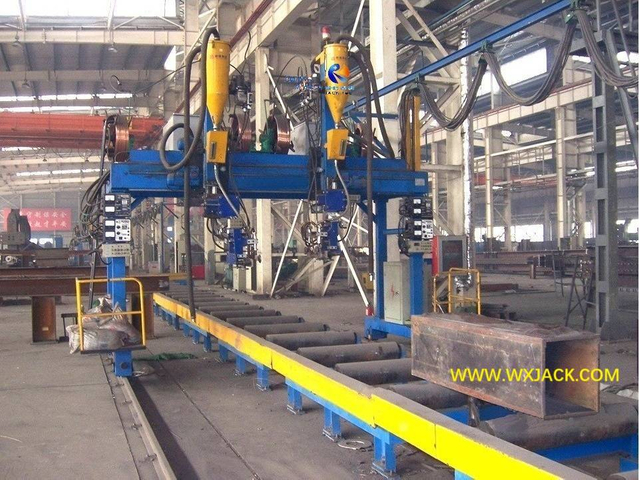

Línea de producción de soldadura de haz HB1500 HB1500 HB1500
Máquina de soldadura de pórtico de viga de caja UBZ12

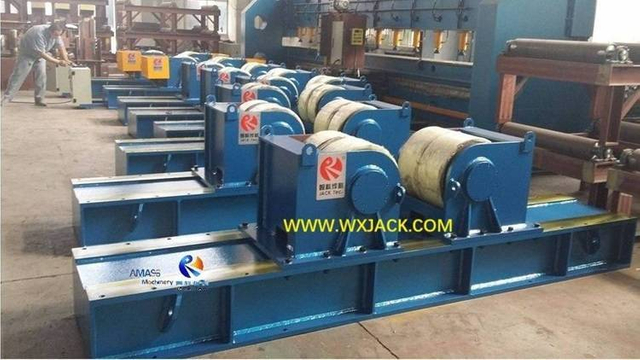

Cama de rodillo de soldadura de ajuste de pernos HLK100

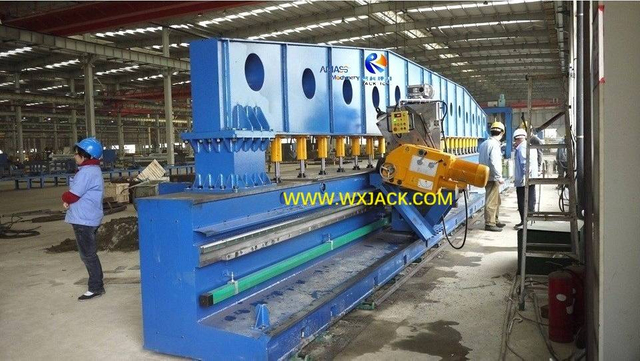

SXBJ-12 Máquina de fresado de borde de doble cabezal
Centro de soldadura: manipulador de soldadura LHZ4040 y rotador de soldadura HLK80

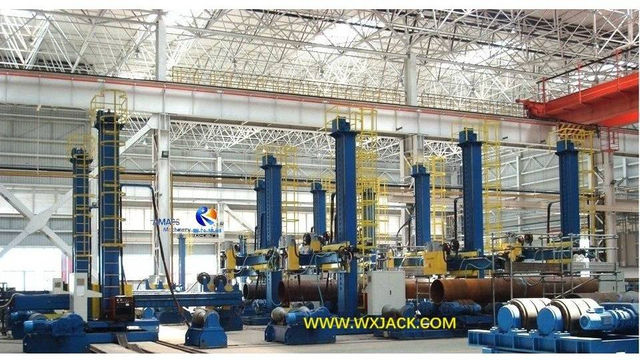

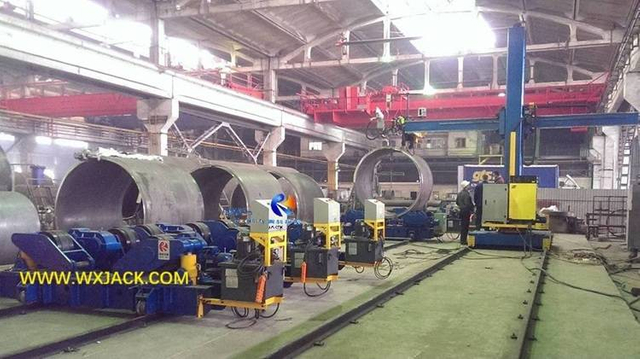

Grupo de columna y manipulador de soldadura de boom

Preguntas frecuentes en modelos estándar Caja de acero H Máquina de fresado de caras del extremo del haz H

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829

  • Q Dónde puedo encontrar información sobre su empresa y productos?

    A Este sitio web (www.wxjack.com) es el único enlace oficial a nuestra empresa en Internet.
    Además, usted es cálidamente bienvenido para visitar nuestra empresa en el sitio a la siguiente dirección:
    No.2nd Yangdong Road, Ciudad de Yangshi, Distrito de Huishan, Ciudad de Wuxi, Provincia de Jiangsu, China

Caja de estructura de acero IH Blogs

  • Aplicación del centro de refrentado y fresado en la industria de estructuras de acero

    Aplicación del centro de refrentado y fresado en la industria de estructuras de acero
    ¿Qué es el centro de refrentado y fresado de estructuras de acero? ¿Por qué existe demanda en el centro de fresado y refrentado de estructuras de acero? Constituciones y descripción técnica del centro de fresado y refrentado de estructuras de acero Caso de aplicación del centro de fresado y refrentado de estructuras de acero de Wuxi JACK Leer Más
  • Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520

    Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520
    Origen: ¿Por qué presentar la fresadora frontal de vigas CNC I? Ventajas: Las ventajas de la fresadora frontal de estructura de acero CNC Cuestiones técnicas: análisis de la especialidad técnica y el funcionamiento de la fresadora frontal de vigas CNC H Perspectiva: ¿Cuál es el futuro de la fresadora frontal de vigas CNC H? Resumen sobre la fresadora frontal de vigas Wuxi JACK CNC H Leer Más
  • Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal

    Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal
    ¿Qué significa la fijación de la pieza de trabajo para la fresadora frontal de vigas en H? ¿Algún factor que afecte el diseño de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H y extremos de tubos? Generalización de la estructura de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H Varios ejemplos de fijación de piezas de trabajo en una fresadora frontal de vigas en H Leer Más
Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
