Fresadora de bordes de uso general Wuxi JACK,

¡Proporcionando a los clientes el equipo recortador de bordes de placas de alta calidad más utilizado!

Ranuras de soldadura en bordes de chapa cortada de una máquina biseladora de placas:

Función: La fresadora de bordes biselados corta ranuras de soldadura en los bordes de la pieza de trabajo (placa de chapa) con alta eficiencia. La ranura de soldadura tiene forma/ángulo preciso y superficie brillante. Las ranuras de soldadura fresadas de Plate Edge Trimer pueden ser: X/ Y/ K/ V tipo... En el alcance del ángulo de 0° ~ +45° ~ +60° ~ 90°, en bordes rectos y superiores de chapa, y -45° ~ 0° en el borde inferior del plato.

Algunos ejemplos de ranuras de soldadura fresadas con una máquina biseladora de placas:

60°X Tipo ranura en los bordes superior/recto/inferior de la placa de acero: (Fig.1)

50° media V tipo ranura de soldadura en bordes rectos y superiores de chapa: (Fig.2)

Instalada con una cuchilla de corte redonda, la máquina fresadora de bordes también puede cortar forma de U (Circular) ranura de soldadura: (Fig.3)

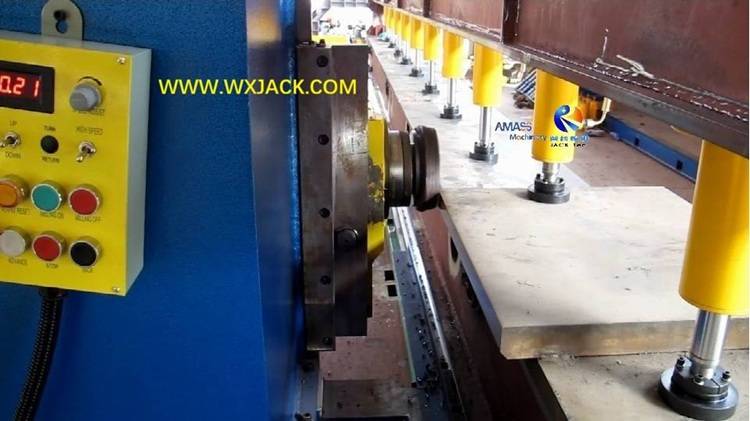

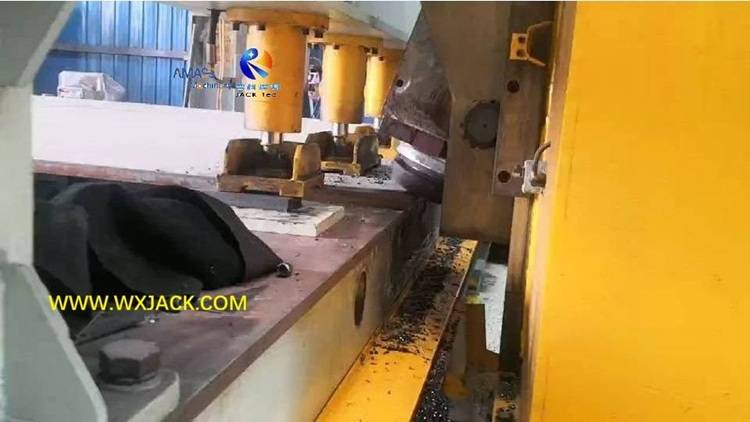

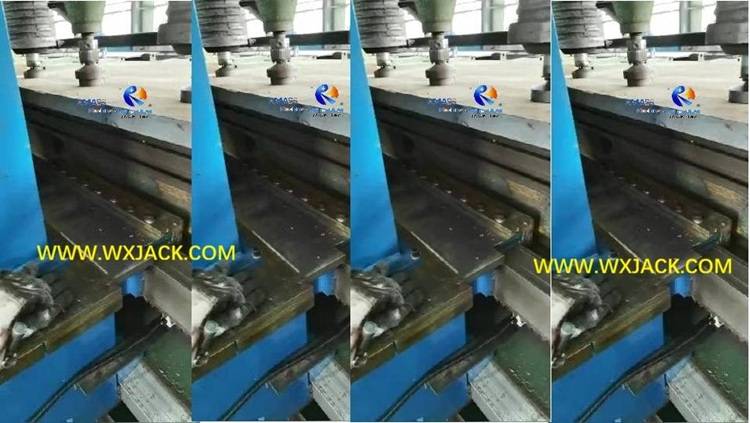

Momento de fresado de bordes y ranuras de soldadura producidas por la fresadora de bordes biselados Wuxi JACK:

0° Derecho Fresado de bordes

75° arriba Fresado de bordes siguiendo el fresado de bordes rectos

-40° inferior Fresado de cantos sobre la base de Borde superior 45° fresado de bordes, V ranura

U ranura de forma cortada de una hoja especial debajo borde superior 30° molienda

Algunas unidades de funciones y conjuntos de la máquina recortadora de bordes de placas Wuxi JACK:

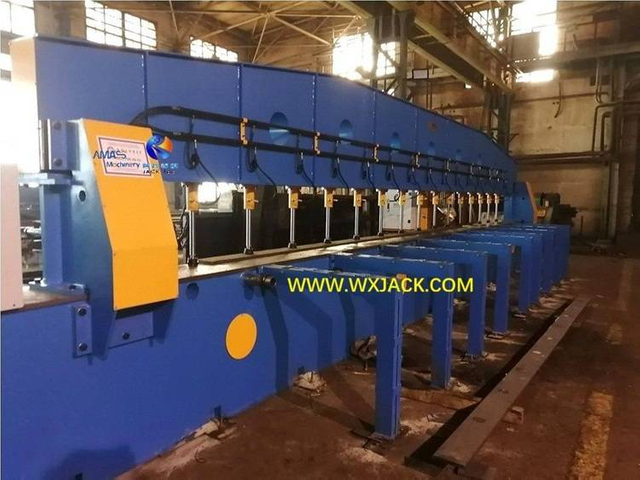

Mesa de trabajo de máquina fresadora de bordes de carrera larga

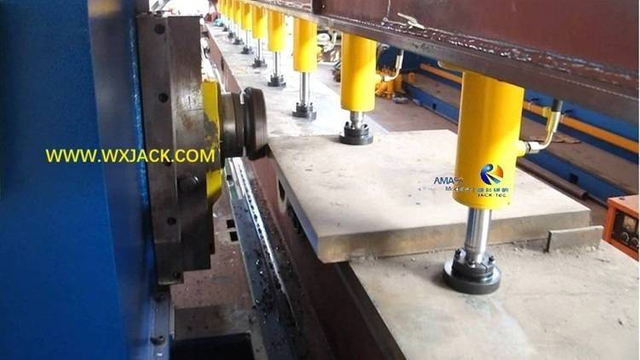

Cabezal de fresado de borde inferior y su base instalada carro motorizado Fresadora de cantos con cabezal doble

El 2 piezas de cabezales de fresado especiales con -45°~ +45° ángulo de fresado, en diseño especial Máquina biseladora de placas

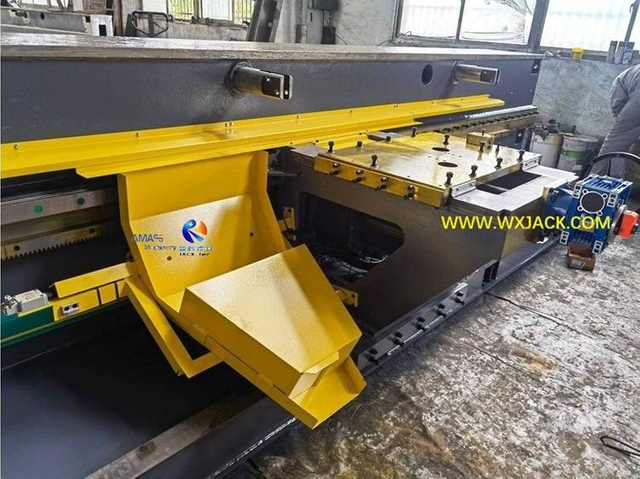

Wuxi JACK propiedad exclusiva Soportes de empuje y tracción de placa de accionamiento hidráulico de función avanzada

Gama completa de modelos de fresadora de borde biselado de placa de chapa metálica Wuxi JACK:

Como proveedor líder chino de máquinas fresadoras de bordes de placas de chapa metálica, Wuxi JACK diseña y produce una gama completa de equipos cortadores de bordes de placas para sus clientes:
1) Soltero configuración del cabezal de fresado --- XBJ serie;
2) Doble configuración de cabezales de fresado --- SXBJ serie;
3) cuatro a cinco configuración de cabezales de fresado --- GFXBJ serie;
4) Corto a carrera de fresado media --- XBJ/SXBJ-3 (3.000 mm) a XBJ/SXBJ-9 (9.000 mm);
5) Carrera de fresado larga --- XBJ/SXBJ-10 (10.000 mm) a XBJ/SXBJ-18 (18.000 mm), y GFXBJ-21 (21.000 mm) a GFXBJ-23 (23.000 mm)

XBJ-3

SXBJ-4

Tandem SXBJ-4 para línea de producción

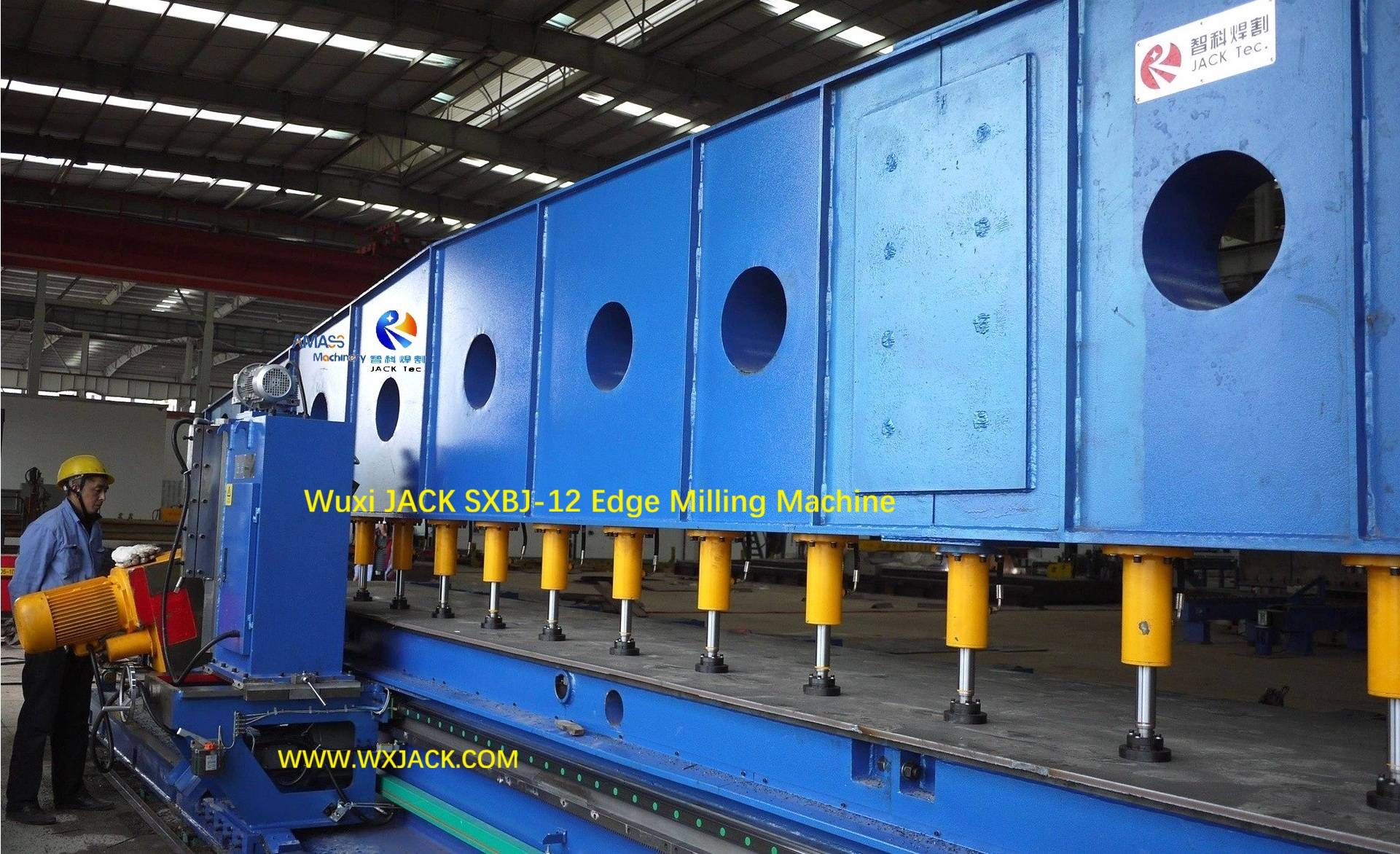

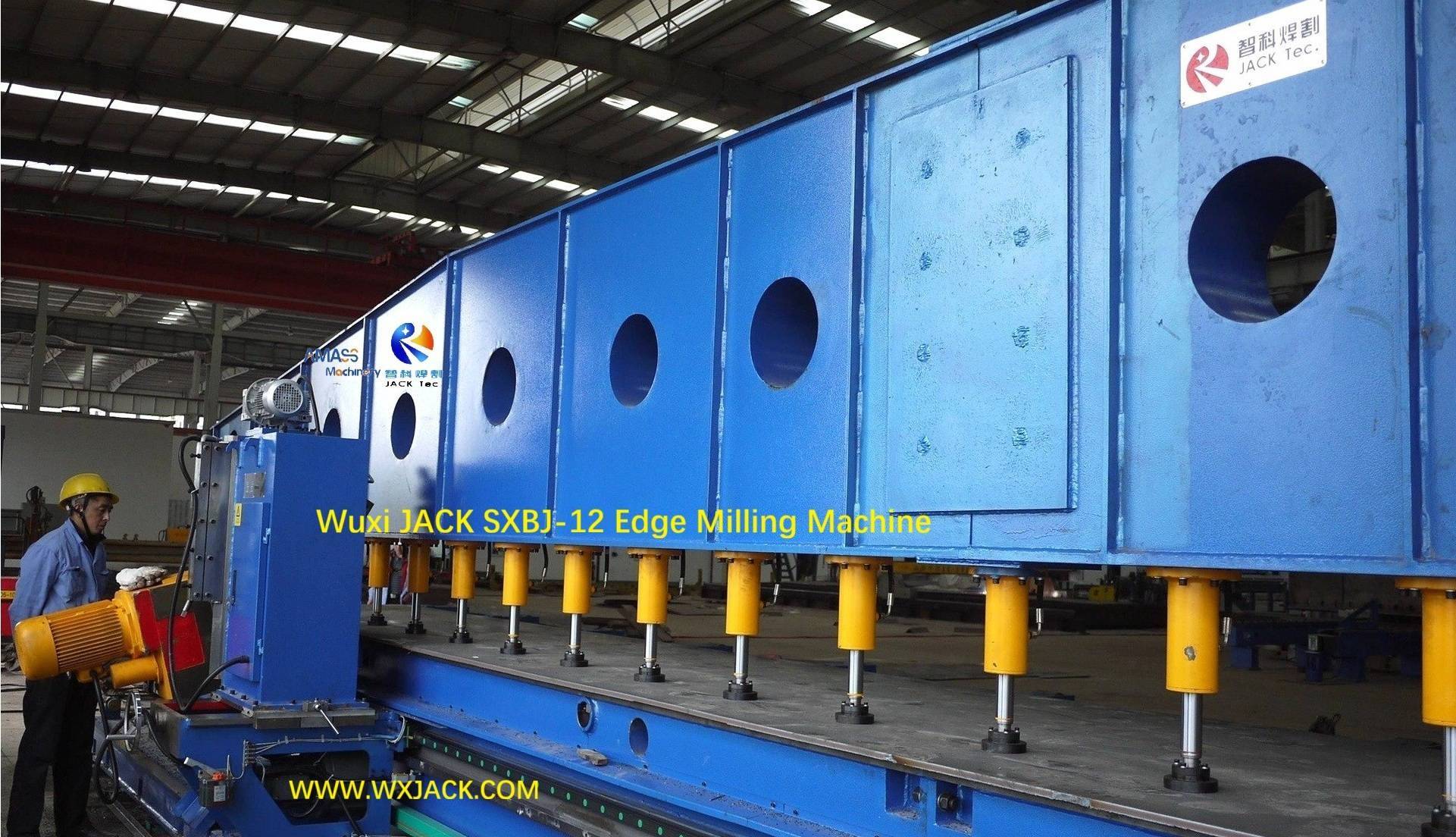

SXBJ-12 Fresado de doble cara

GFXBJ-23 Diseño especial de cinco cabezales Máquina fresadora de bordes de alta resistencia

XBJ-6 Tablero de pared Modelo de estructura de un solo cabezal

Ejecución en tándem SXBJ-4 Máquina biseladora de placas de doble cabezal de configuración avanzada

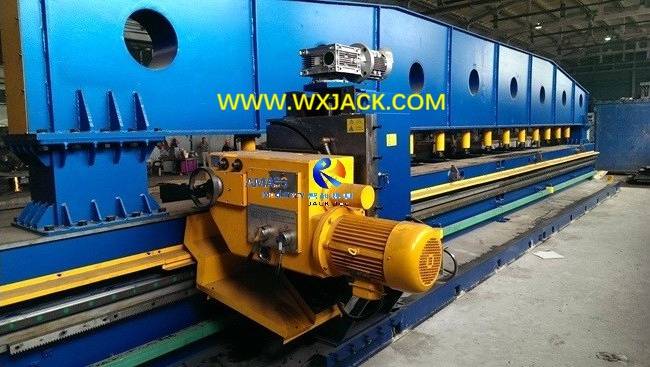

SXBJ-125 Carrera de fresado larga de doble cabezal 100 mm de espesor -45° ~ +60° Fresadora de borde biselado

Exportado a Rusia XBJ-9

Exportado a Rusia con cabezales dobles. SXBJ-4

Carrera de fresado larga de doble cabezal SXBJ-12 Máquina de fresado de bordes

correr al aire libre Diseño especial Cabezas dobles Fresado por ambos lados SXBJ-12 Máquina recortadora de bordes de placas

Principales parámetros técnicos de la máquina fresadora de bordes de placas de chapa metálica:

La siguiente tabla de especificaciones es una referencia rápida para el cliente sobre la estructura/modelo adecuado de la máquina biseladora de placas para que el cliente pueda seleccionar el modelo adecuado. Una introducción más detallada sobre cada tipo de máquina se encuentra en la sección final de esta página.

Vídeos de trabajo de la máquina cortadora de bordes de placas de uso general Wuxi JACK:

Nota: Páginas relacionadas con vídeos e introducción a la máquina:

1. Fresadora de borde biselado;
2. Máquina biseladora de placa de carrera larga con cabezal doble;
3. Máquina de fresado de bordes de configuración avanzada;
4. Vídeos de trabajo de la fresadora de bordes biselados de uso general;
5. Vídeos de funcionamiento de la máquina fresadora de bordes;
6. Vídeos de funcionamiento de la máquina recortadora de bordes de placas de carrera larga con cabezales dobles;
7. Ejecución de vídeos de configuración avanzada de la máquina fresadora de bordes;
8. Vídeos de la máquina fresadora de bordes estándar y especial Wuxi JACK

Puntos técnicos brillantes y capacidades superiores de la fresadora de borde biselado de placa de chapa metálica Wuxi JACK

Como el proveedor chino más profesional y experimentado en máquinas fresadoras de bordes, Wuxi JACK ha establecido nuestra superioridad competitiva en la industria, obtenida con 20 años de acumulación de conocimientos técnicos, en forma de una serie de ventajas técnicas únicas. Estos puntos fuertes ayudan a Wuxi JACK a ganar el boca a boca de clientes de todo el mundo sobre el rendimiento de nuestra máquina cortadora de bordes de placas superior. Estas son dos de nuestras superioridades técnicas:

1. Riel guía lineal preciso y de servicio embriagador para guiar el movimiento del cabezal de fresado a lo largo de la mesa de trabajo durante el fresado de bordes;
2. Cabezal de fresado: Alta potencia y multifunción;
Estas ventajas técnicas son condiciones previas para garantizar un funcionamiento de fresado estable y de alto nivel de la Milling Edge Machine.

A. Riel guía lineal preciso de servicio embriagador en la máquina fresadora de bordes Wuxi JACK:

Significado: El riel guía lineal preciso y de alta resistencia garantiza un funcionamiento suave y de alto nivel de fresado de bordes de la máquina biseladora de placas:

1. Principio de funcionamiento de la máquina fresadora de bordes de placas de chapa metálica:

1) La máquina cortadora de bordes de placas corta el biselado en el borde de una placa de chapa metálica, mediante el movimiento del cabezal de fresado a lo largo de la mesa de trabajo horizontal con una velocidad de fresado de bordes ajustable. Las hojas cortadoras en la punta del cabezal de fresado giran a alta velocidad lineal, logrando el efecto de fresado de bordes. Como puede encontrar en las siguientes imágenes:

Carros de cabezal de fresado sobre mesa de trabajo mecánica horizontal de diferentes modelos de fresadora de borde biselado Wuxi JACK:

2) Por esta razón, el funcionamiento estable y persistente del carro del cabezal de fresado a lo largo de la mesa de trabajo de gran longitud de la máquina fresadora de bordes es de vital importancia, para garantizar un rendimiento de fresado de bordes constante, elegible y controlable;

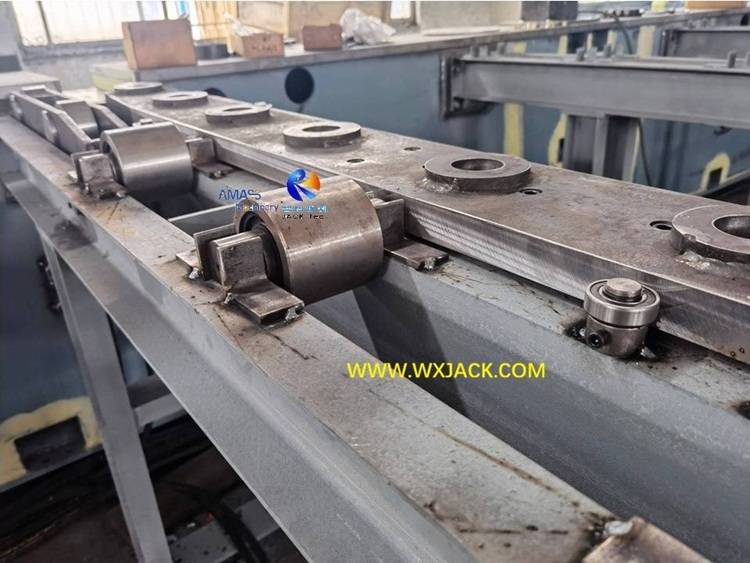

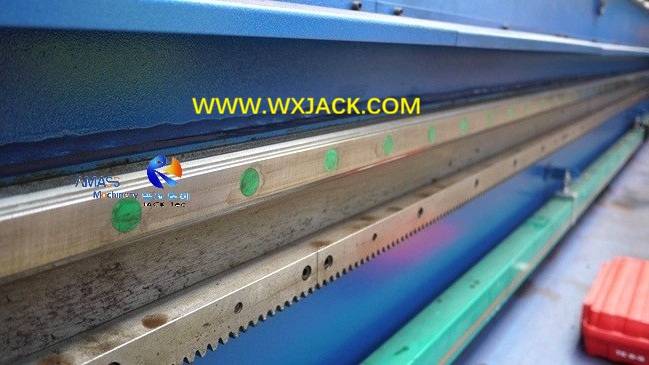

2. Guías lineales pesadas y precisas de doble nivel en la máquina biseladora de placas Wuxi JACK:

1) Modo de instalación de barandillas de doble nivel: En la máquina fresadora de bordes Wuxi JACK, hay dos piezas de rieles guía lineales horizontales ensambladas en la plataforma de la máquina: la pieza superior está en instalación vertical (riel guía lineal HIWIN Precise); La pieza inferior es rectangular más grande en instalación plana. Las dos piezas de carriles guía lineales son perpendiculares entre sí;
2) Propósito: Esto garantiza el doble de un funcionamiento estable y suave del carro del cabezal de fresado, a lo largo de cualquier longitud de la mesa de trabajo de la máquina cortadora de bordes de placas. Se muestra en las siguientes fotos:

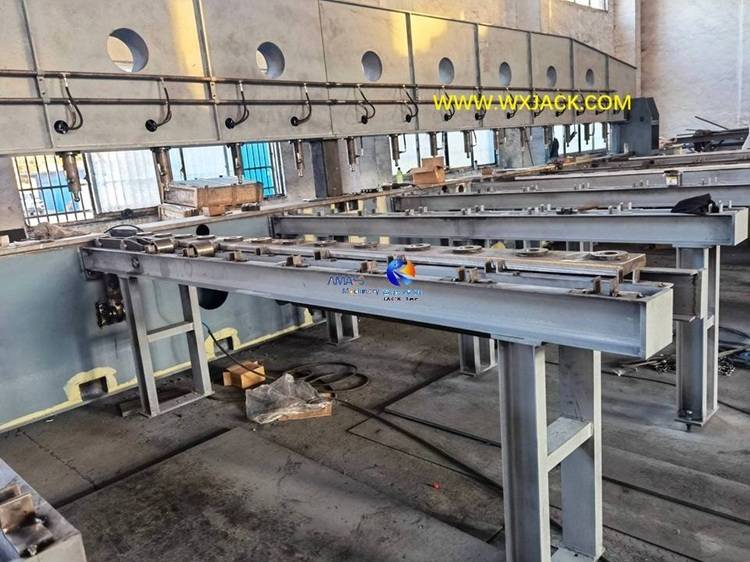

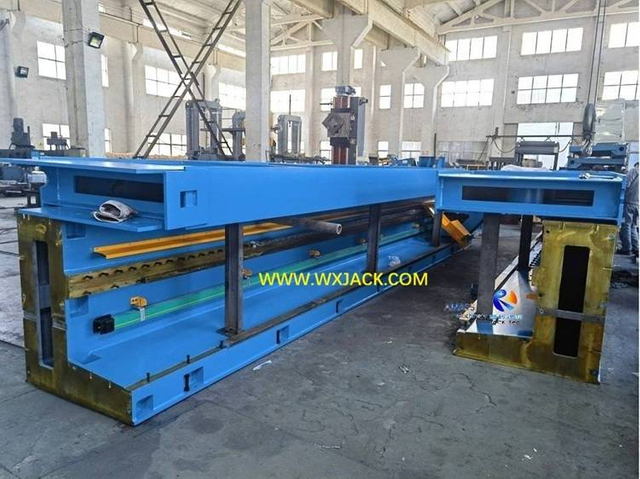

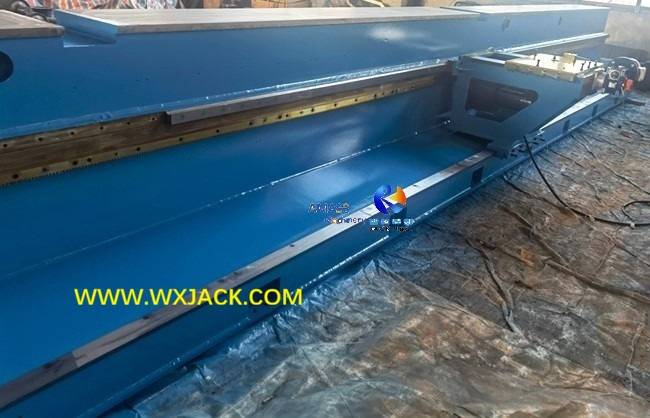

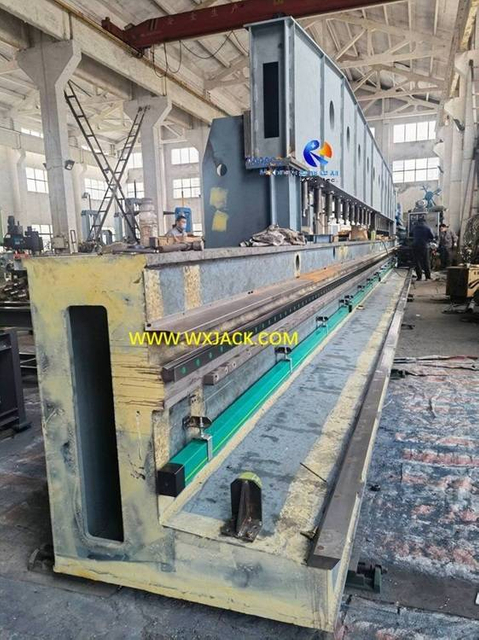

Base mecánica y etapas dobles de guías lineales precisas de alta resistencia horizontales, ensambladas en la mesa de trabajo de la máquina fresadora de bordes de carrera larga Wuxi JACK:

3) Buen desempeño: En este sentido, este tipo de diseño sobre la disposición de rieles guía lineales con rodamientos de bolas precisos y de alta resistencia en la máquina biseladora de placas Wuxi JACK, garantiza totalmente el funcionamiento estable y suave del cabezal de fresado y, por lo tanto, supera el rendimiento de fresado de bordes de la máquina;
4) Lubricación: Además, en la máquina fresadora de bordes Wuxi JACK, se puede implementar la lubricación del riel guía lineal preciso de alta resistencia, ya sea mediante lubricación manual u operación automática, según las preferencias del cliente. Se muestra como se muestra a continuación en la foto:

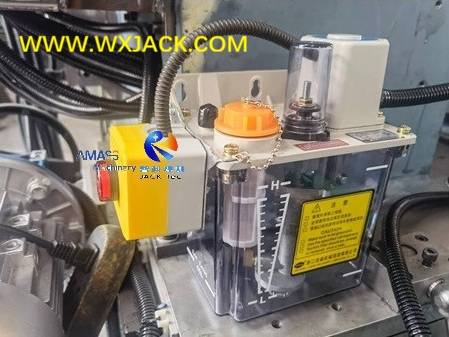

Sistema de lubricación en el carro móvil y el cabezal de fresado de la máquina fresadora de bordes Wuxi JACK: (Fig.4)

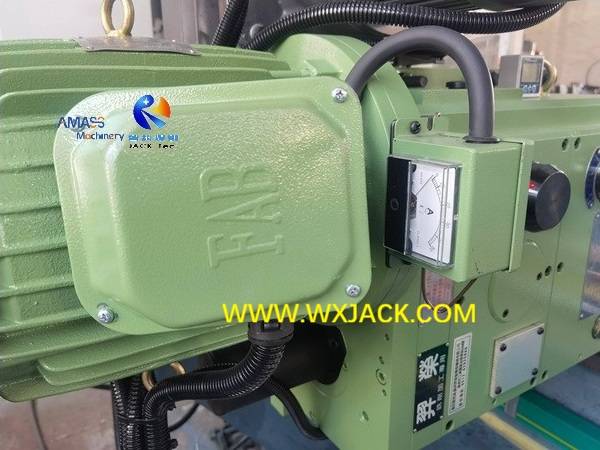

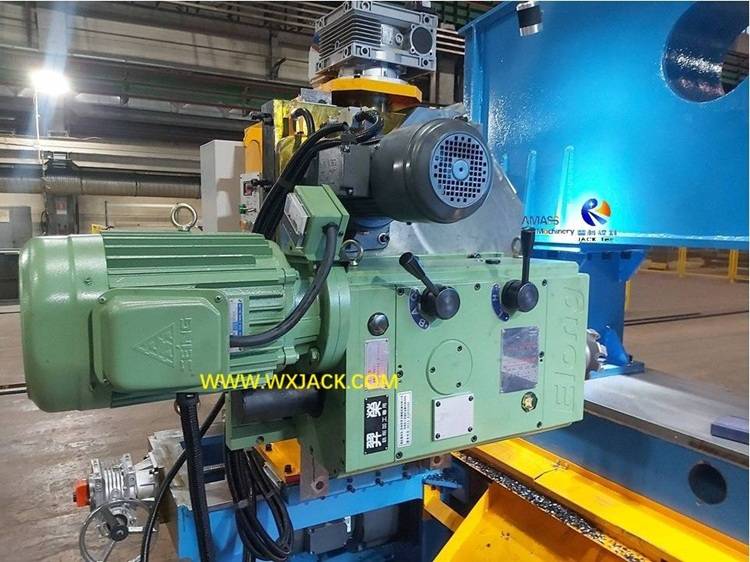

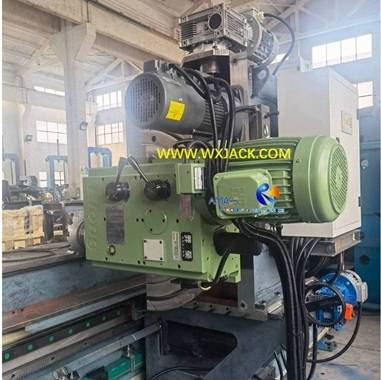

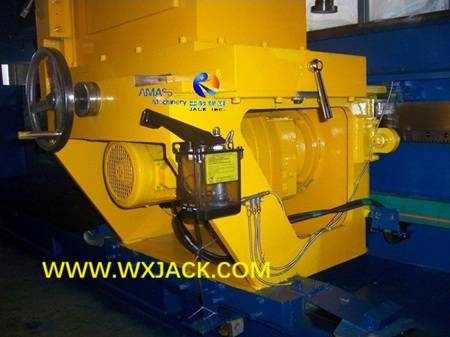

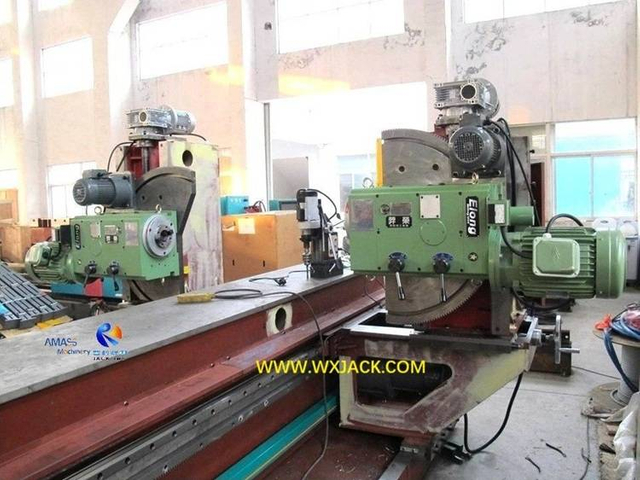

B. Cabezal de fresado potente y multifunción equipado con la fresadora de bordes biselados de chapa metálica Wuxi JACK:

Significado: El cabezal de fresado es la unidad de trabajo principal de Milling Edge Machine. ¿Cuáles son las capacidades únicas y las ventajas competitivas del cabezal de fresado en la máquina cortadora de bordes de placas Wuxi JACK?

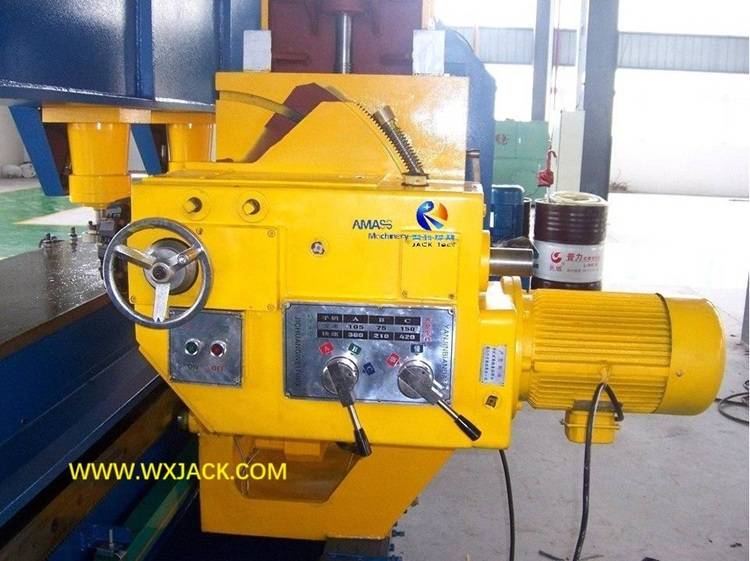

1. Cómodo cambio de velocidad revolucionario del husillo durante el funcionamiento de la máquina biseladora de placas Wuxi JACK:

1) 6 o 9 Grados de Cambio de Velocidad Revolucionario: Durante la operación de fresado de bordes, para satisfacer la velocidad de fresado de bordes necesaria según las especificaciones de las piezas de trabajo, el husillo del cabezal de fresado tiene 6 o 9 grados de velocidad revolucionaria para intercambiar;
2) Operación fácil de usar: Esta velocidad revolucionaria es fácil de cambiar en la máquina de fresado de bordes Wuxi JACK. Como se muestra en lo anterior lo anterior 1^calle foto: Hay una placa de identificación en la cara superior del cabezal de fresado, que indica el alcance de la revolución del husillo. El operador simplemente gira manualmente la palanca de velocidad en la cubierta frontal del cabezal de fresado, la velocidad revolucionaria del husillo se puede ajustar a otro grado. Esto le brinda al operador del cliente un control del proceso flexible, fácil y preciso en la gestión de la velocidad de fresado de bordes de la máquina biseladora de placas;
3) Comparativamente, el revolucionario cambio de velocidad del husillo en la máquina recortadora de bordes de placas de otros proveedores en el mercado es mucho más difícil e inexacto: el operador debe descubrir el cabezal de fresado e instalar otra pieza de engranaje;

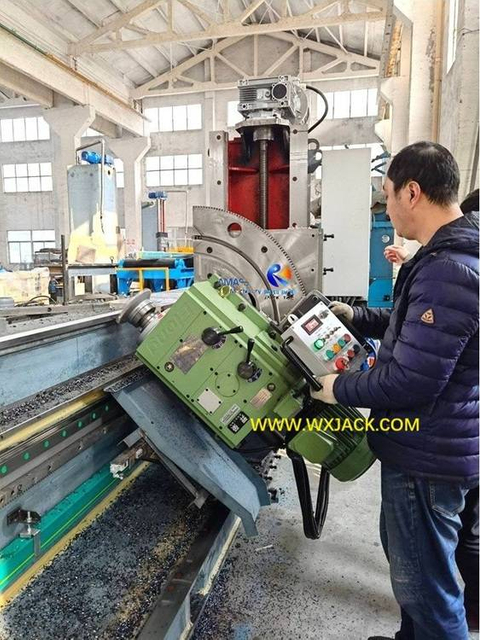

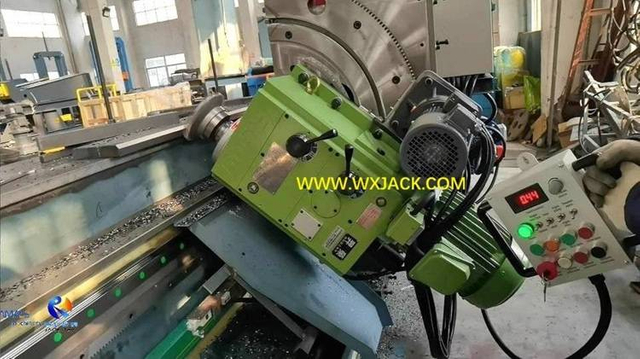

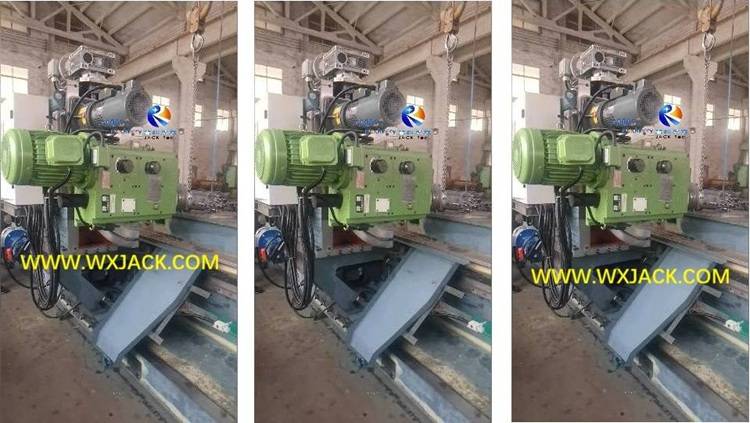

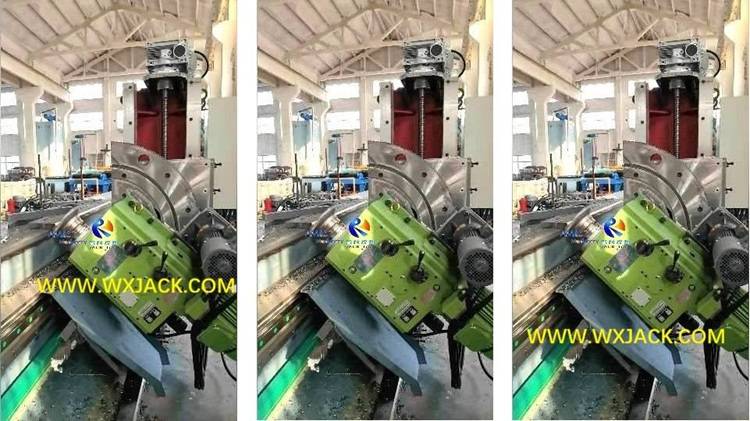

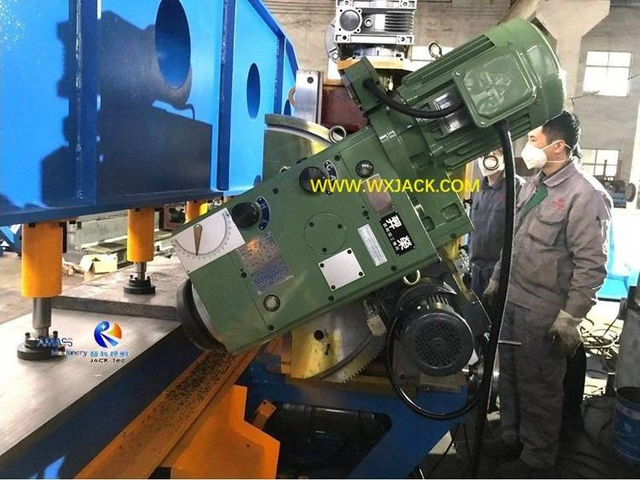

2. Inclinación y alimentación automáticas del cabezal de fresado en la máquina recortadora de bordes de placas Wuxi JACK:

1) Como puedes encontrar en los 2 anteriores^{Dakota del Norte} foto, En la máquina fresadora de bordes Wuxi JACK, la inclinación y el avance del cabezal de fresado no solo se pueden realizar a mano, sino que también están disponibles con motor;
2) Esto mejora el nivel de rendimiento de operación de nuestra máquina a un mejor nivel, en los aspectos de: nivel de automatización/precisión y productividad del fresado, así como ahorro de mano de obra;

3. Alta productividad de la máquina fresadora de bordes de placas de chapa metálica Wuxi JACK:

1) Los 3 anteriores^tercero foto muestra el cabezal de fresado de la marca Taiwan E-LONG y su amperímetro que se equiparán en nuestra máquina;
2) Esta es otra configuración exclusiva de la fresadora de bordes biselados Wuxi JACK: con este amperímetro del cabezal de fresado, la profundidad de corte durante la operación de biselado de la placa se puede controlar de manera precisa e intuitiva: el operador puede monitorear el estado de funcionamiento del cabezal de fresado y la cuchilla cortadora con solo observar en la pantalla. de Amperímetro;

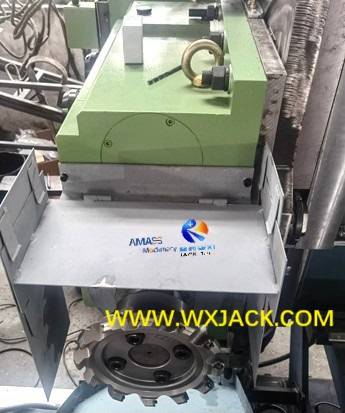

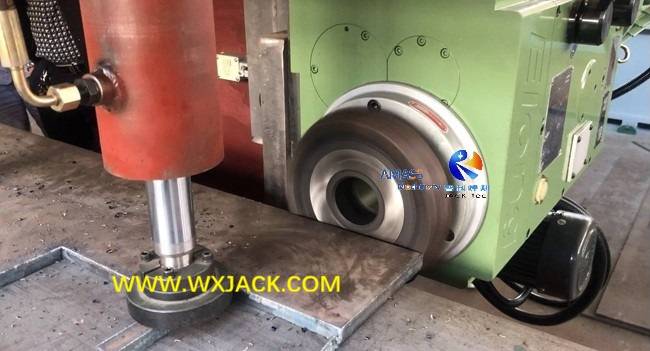

4. Protección en la hoja cortadora en la punta frontal del cabezal de fresado en la fresadora de borde biselado Wuxi JACK:

Como se muestra en los 4 anteriores^th foto, Para brindarle al cabezal de fresado suficiente protección contra los desechos generados durante el proceso de fresado final, instalamos cubiertas de guardabarros translúcidas alrededor del cabezal de fresado en la máquina cortadora de bordes de placas.

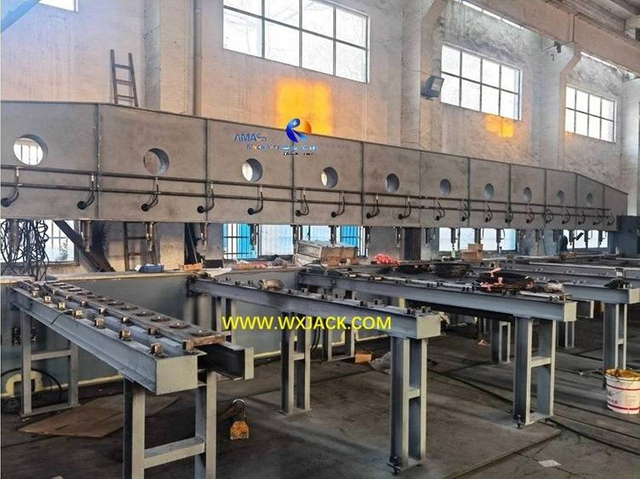

Producción de una máquina biseladora de placas de chapa metálica Wuxi JACK de alta calidad

1 Sheet Metal Steel Plate Edge Milling Machine 136

2 Sheet Metal Steel Plate Edge Milling Machine 118

3 Sheet Metal Steel Plate Edge Milling Machine 80

4 Sheet Metal Steel Plate Edge Milling Machine 167

5 Sheet Metal Steel Plate Edge Milling Machine 171

6 Sheet Metal Steel Plate Edge Milling Machine 112

7 Sheet Metal Steel Plate Edge Milling Machine 144

8 Sheet Metal Steel Plate Edge Milling Machine 110

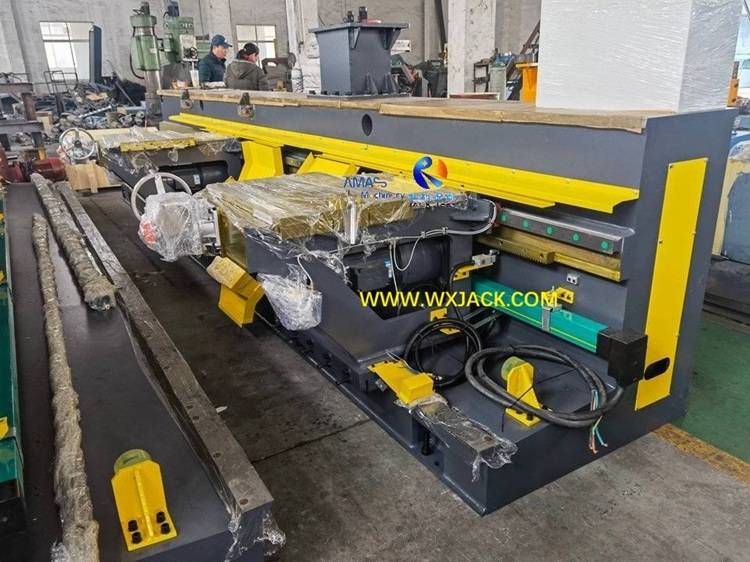

Unidades de fresadora de bordes:

Las fotos de desplazamiento a la izquierda: Cadena de valor de pedido a entrega de la fabricación de Wuxi JACK en varios modelos de fresadora de bordes

Cada unidad de función/ensamblaje/componente/célula de trabajo/pequeños bits de nuestra máquina cortadora de bordes de placas, todos están controlados con un diseño razonable y una calidad superior estable:

- Bastidor principal mecánico;

- Pórtico superior;

- Mesa de trabajo de fresado de cantos;

- Sistema hidráulico;

- Cabezal fresador y su carro;

- Armario de control eléctrico y botoneras de funcionamiento.

La tarea de la máquina fresadora de bordes de placas de chapa metálica para el cliente:

1. Función de la máquina recortadora de bordes de placas de uso universal serie XBJ:

1) Uso: Máquina fresadora de bordes de chapa, el otro nombre es Máquina biseladora de placas, es para procesar ranuras de soldadura en bordes de placas de chapa, con el fin de adquirir ranuras de soldadura de calidad superior;
2) Papel importante del soporte de fabricación: En el campo de aplicación de la fabricación de placas de chapa, como cuando se realiza soldadura a tope en dos piezas de placas de acero, para obtener la calidad de soldadura ideal y elegible en chapas, para adquirir el producto final ideal de cilindro o cualquier otro El tipo de piezas de trabajo, el biselado de los bordes y el achaflanado deben realizarse con antelación en estas placas de chapa. Esto se logra operando la máquina fresadora de bordes;

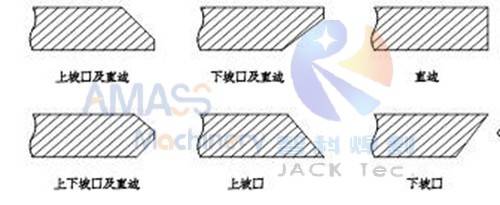

3) Los 6 tipos comunes de chaflanes (ranuras de soldadura) que se pueden mecanizar con una máquina fresadora de bordes de uso general: (Fig.5)

Fig5 Fresadora de bordes de placa de acero para chapa metálica 71

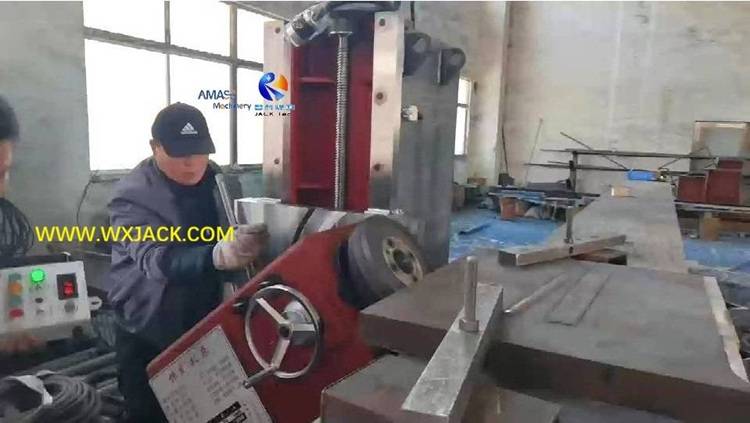

4) Puesta en marcha de la máquina biseladora de placas Wuxi JACK exportada a Europa: el cabezal de fresado realiza el biselado del borde inferior: (Fig.6)

Fresadora de bordes de placa de acero de chapa Fig6 IMG_20220103_094120

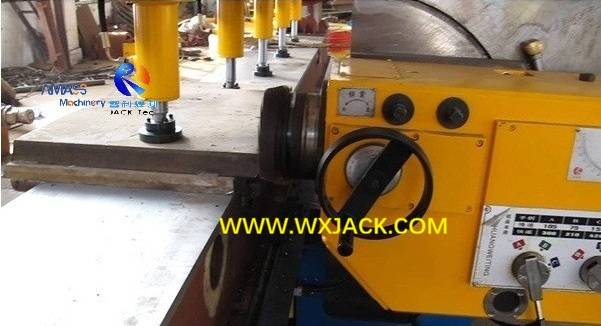

5) Una pieza de placa de acero al carbono, con sus bordes biselados terminados, fresados con la máquina recortadora de bordes de placas de doble cabezal Wuxi JACK, con ranuras en los bordes superior/recto/inferior: (Fig.7)

Fresadora de bordes de placa de acero de chapa Fig7 102 IMG_20220104_130058

2. Pieza de trabajo terminada de la máquina biseladora de placas de chapa metálica serie XBJ:

1) Corta todo tipo de ranuras de soldadura: El cliente puede utilizar la máquina fresadora de bordes para mecanizar cualquier tipo/ángulo/tamaño de ranuras de soldadura en bordes de chapa metálica, incluidos tipos especiales de biseles, como ranuras de borde circulares;
2) Ángulo de fresado: Cualquier alcance de ángulo de fresado que desee: 0° ~ +45°, 0° ~ +89°, -45° ~ 0°, -45° ~ +45°… todo puede estar disponible mediante la instalación del tipo adecuado de cortador frontal y la inclinación del cabezal de fresado en la poderosa máquina de fresado de bordes Wuxi JACK. De esta forma, la forma final de la regla, X, K, V, Y, U tipos de ranuras de soldadura, y chaflán de forma redonda todo se puede adquirir con el uso de una cuchilla cortadora especial en el cabezal de fresado;

3. Control de proceso en el funcionamiento de la máquina fresadora de bordes de uso general serie XBJ:

1) El rango de espesor estándar de placa de chapa para biselar en la fresadora de borde biselado es de 6mm a 50mm. Gracias a la fabricación y configuración especiales del cabezal de fresado y la hoja cortadora, el máximo. 300 mm placa de hoja espesor se puede procesar en la máquina biseladora de placas de chapa metálica Wuxi JACK;
2) Gestión de la velocidad de trabajo: Según la tecnología de soldadura requerida y el espesor de la placa de acero, la velocidad de fresado de bordes del equipo Plate Edge Trimer es ajustable, controlada de manera continua y gradual (inversor de CA de frecuencia variable) y se muestra en tiempo real en el panel de operación o HMI (interfaz hombre-máquina) de la máquina:
Colgante operativo manual de la fresadora de bordes biselados Wuxi JACK: (Fig.8)

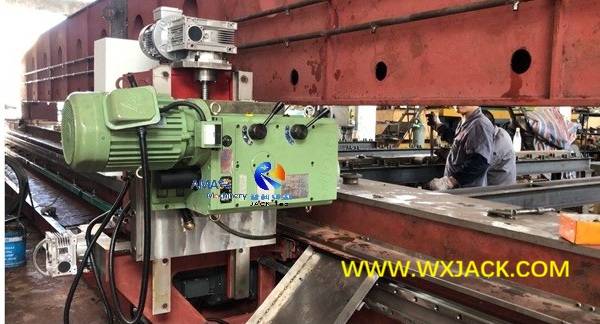

Fresadora de bordes de placa de acero y chapa Fig8 116

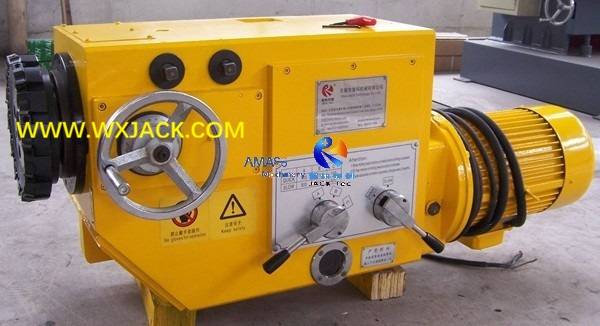

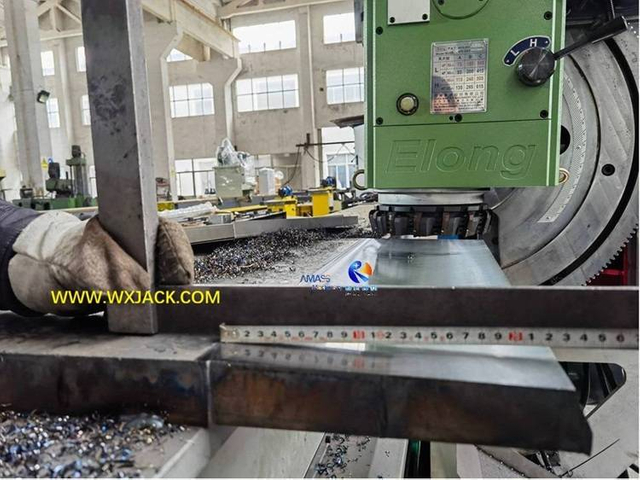

Regla circular de medición del ángulo de fresado de disco duro junto al cabezal de fresado de la máquina biseladora de placas: (Fig.9)

Fresadora de bordes de placa de acero de chapa Fig9 1

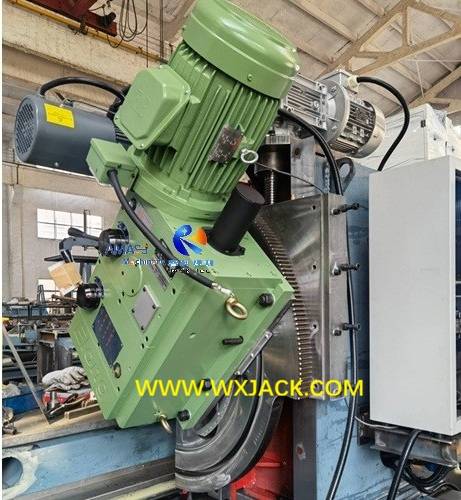

Configure el ángulo de fresado con la pantalla táctil HMI (interfaz hombre-máquina) de la máquina cortadora de bordes de placas Wuxi JACK: (Fig.10)

Fresadora de bordes de placa de acero de chapa Fig10 90

4. Gran valor de la fresadora de bordes biselados de chapa de uso universal para los clientes:

1) Preparación para soldar: Con estas ranuras de soldadura de alta calidad mecanizadas en bordes de chapa metálica, se puede obtener el mejor grado de penetración, fusión y cara de cobertura en la costura de soldadura terminada de placas de metal soldadas, adquiriendo una calidad de soldadura ideal para una tecnología de proceso prometedora en una amplia variedad de campos de fabricación;
2) Importante 1^calle Operación de la máquina: La máquina fresadora de bordes se usa ampliamente en diversas industrias después de la máquina cortadora de tiras CNC, que produce placas de acero cortadas y biseladas para el paso posterior de operación;
3) Para una rápida comprensión Para conocer los puntos fuertes de la máquina, consulte las páginas de diapositivas: 'Ventajas de la máquina de fresado de bordes Wuxi JACK'.

Clasificación de la máquina fresadora de bordes de chapa de acero Wuxi JACK:

Existen numerosas formas de dividir el equipo Plate Edge Trimer desde diferentes perspectivas:

1. Según la cantidad de cabezales de fresado en un juego de máquina biseladora de placas:

1) Serie XBJ de un solo cabezal;
2) Cabezales dobles serie SXBJ,
3) Series GFXBJ y FXBJ de cuatro a cinco cabezales;

2. Basado en la configuración de unidades de funciones de la máquina fresadora de bordes:

1) Modelos de propósito general se puede definir como la configuración de la máquina con estructura convencional estándar y aplicación universal, que puede satisfacer la mayoría de las demandas de los clientes;
2) Configuración avanzada Milling Edge Machine se refiere a equipos del cliente con funciones sofisticadas que satisfacen la demanda de alto nivel. Estos incluyen pero no se limitan a:
a) De cuatro a cinco juegos de cabezales de fresado equipado en un conjunto de máquina biseladora de placas, para fresar placas de acero de gran tamaño;
b) Placa de acero automática de accionamiento hidráulico que empuja hacia adentro y hacia afuera la unidad, aliviar a los operadores de trabajos peligrosos y arduos;
c) La amplia gama de -45° +45°/+60° / +80° alcance del ángulo de fresado de bordes;
d) Pantalla táctil HMI (Interfaz hombre-máquina) ingresa y controla el ángulo objetivo del cabezal de fresado en la máquina Plate Edge Trimer, etc.

1 fresadora de bordes de chapa de acero 39

Máquina fresadora de bordes de placa de acero de 2 chapas 63

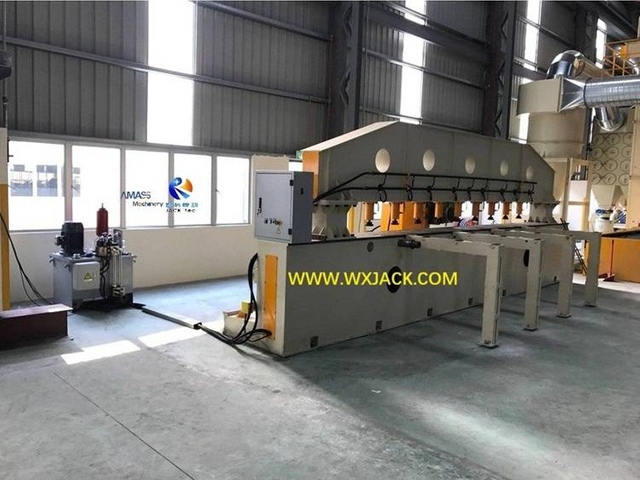

1. Máquina biseladora de placa de cabezal único modelo XBJ:

1) Configuración: Sólo hay una pieza de cabezal de fresado en un conjunto de la máquina;
2) La orientación de instalación del cabezal de fresado. sirve para cortar bordes rectos y biselados superiores en chapa, como se muestra en la foto de la izquierda;
3) Forma de realizar el biselado del borde inferior de la placa: Si es necesario fresar el biselado del borde inferior con una máquina fresadora de bordes de un solo cabezal, la placa de acero al carbono debe retirarse de la máquina después del fresado del borde superior, girarse boca abajo 180° y cargarse nuevamente en la máquina por segunda vez. molienda;

4) Chapas metálicas aplicables para máquinas fresadoras de bordes de un solo cabezal:

Los modelos de un solo cabezal son adecuados para fresar placas de tamaño pequeño a mediano:
a) El máximo recomendado. válido longitud de placa a fresar en el modelo de máquina de un solo cabezal es de 3.000 mm (XBJ-3) a 9.000 mm (XBJ-9);
b) Para placas de acero delgadas con un espesor inferior a 14 mm, la longitud de corte válida puede ser de hasta 12 m: XBJ-12;
c) Espesor de chapa suele ser de 6 mm a 50 mm;
d) Ángulo de fresado puede ser de 0° a 45°; O 0° a 60°; O 0° a 80°...;
5) Velocidad de trabajo: Durante el fresado de bordes, la velocidad de trabajo ajustable se controla mediante VFD (variador de frecuencia) con un inversor de CA y se muestra en la pantalla digital del control remoto, como se muestra en la foto de la izquierda.

Parámetros técnicos de la máquina recortadora de bordes de placa de cabezal único modelo XBJ:

Máquina de fresado de bordes de placa de acero de 3 chapas

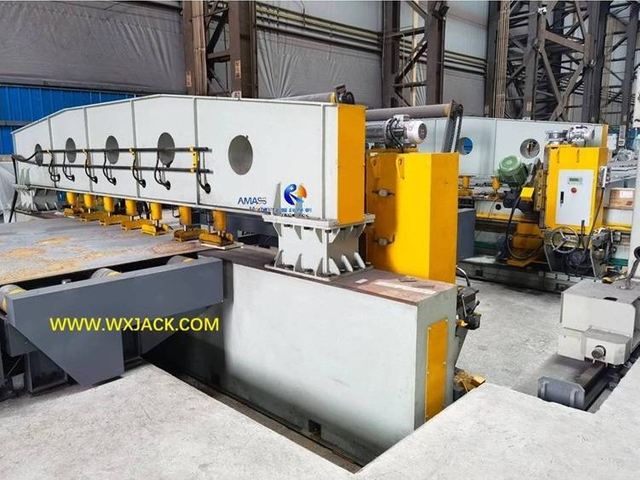

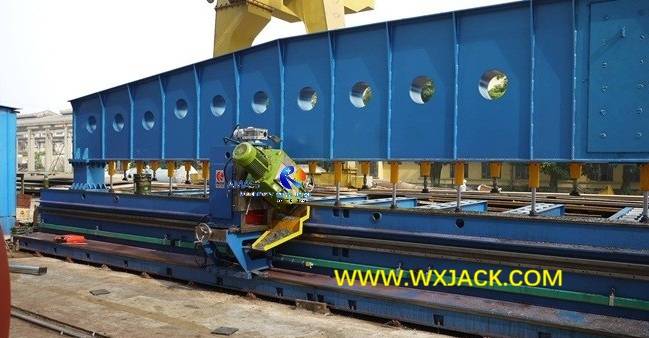

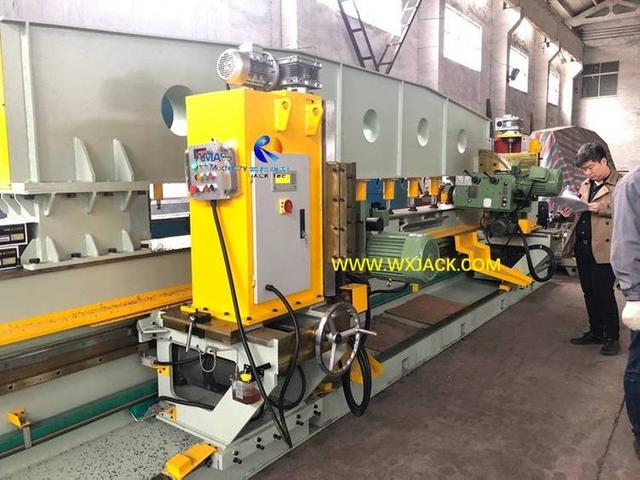

2. Fresadora de borde biselado de doble cabezal modelo SXBJ:

1) Configuración: Hay dos juegos de cabezales de fresado en un juego de la máquina;
2) Orientación de instalación de los cabezales de fresado: Por lo general, los dos juegos de cabezales de fresado se instalan en el mismo lado de la mesa de trabajo de fresado: uno para fresar en el biselado de bordes rectos y superiores, y el otro para fresar en el biselado de bordes inferiores;
3) Diseño especial: Hay una máquina recortadora de bordes de placa de doble cabezal de diseño especial, que tiene sus dos juegos de cabezales de fresado instalados a ambos lados de la mesa de trabajo de fresado. Esto tiene como objetivo cortar biseles en ambos lados de placas de acero largas y estrechas simultáneamente;

4) Especificaciones aplicables de la máquina recortadora de bordes de placas de doble cabezal:

La máquina de doble cabezal es adecuada para fresar placas de chapa de gran tamaño:
a) El máximo. La carrera de fresado de bordes es de 3.000 mm (SXBJ-3) a 18.000 mm (SXBJ-18);
b) Espesor de la chapa puede ser de 6mm a 100mm;
c) Ángulo de fresado de bordes alcance puede ser: -45° a +45°; O -45° a +60°; -45° a +90°...;

Parámetros técnicos de la fresadora de borde biselado de doble cabezal modelo SXBJ:

1 fresadora de bordes de doble cabezal de placa de acero de chapa 36

Fresadora de bordes de doble cabezal de placa de acero de 2 chapas 17

Fresadora de bordes de 4 cabezales dobles de placa de acero de chapa metálica 38

Aplicación y equipos relacionados de la máquina fresadora de bordes de uso general:

1. Aplicación de la máquina biseladora de placas de chapa metálica:

1) La máquina fresadora de bordes se usa ampliamente en todas las industrias que involucran placas de chapa como materia prima, especialmente en el paso de soldadura de placas en el proceso de tecnología de producción. Por ejemplo, Soldadura de juntas a tope de placas sobre placas de acero gruesas. Cuanto mayor sea el espesor de las placas de acero, más necesarias serán las ranuras de soldadura cortadas con la máquina cortadora de bordes de placas;
2) Industrias Aplicadas: Las instalaciones típicas donde se instala y aplica la máquina son: Astillero/Construcción de puentes/Planta de energía/Uso militar/Petroquímico/Petróleo y gas, etc.

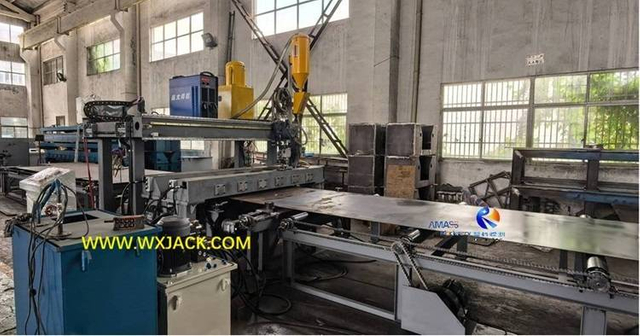

2. Equipos relacionados con la fresadora de bordes biselados:

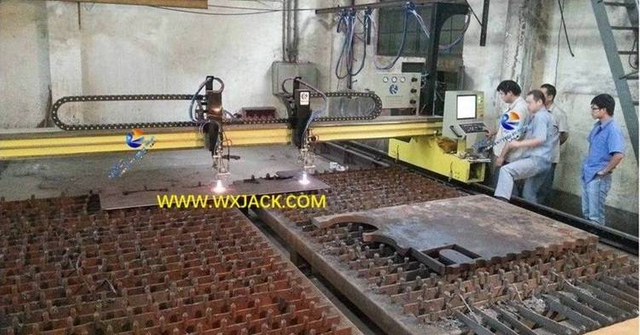

1) por 1^calle aplicación de operación Para la preparación de soldadura de placas metálicas, el equipo que sigue a la máquina biseladora de placas a lo largo de la ruta del proceso de fabricación es la máquina soldadora de juntas a tope de placas;

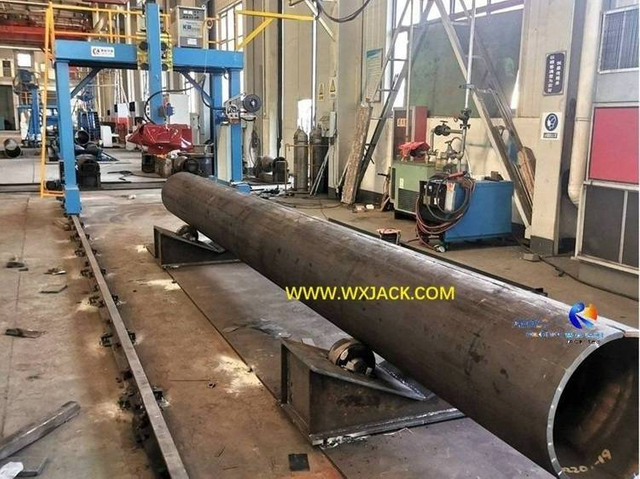

2) Para fines de producción de tuberías, los equipos relacionados son varios equipos de soldadura: manipulador de soldadura (columna y pluma de soldadura)/rotor de rodillo de soldadura/máquina de soldadura por puntos para tuberías/máquina de soldadura interna para tuberías grandes, etc.;
3) El equipo anterior delante de la máquina fresadora de bordes está la máquina cortadora de placas de tiras CNC, que corta la placa de acero en tamaño y contorno antes de fresar y soldar los bordes;

3. Equipo con funciones similares a las de la máquina recortadora de bordes de placas:

1) Diseño grande especial: Hay un tipo de máquina fresadora de bordes de alta resistencia con movimiento de placa, que tiene la misma función que el producto de la serie XBJ/SXBJ, pero con una estructura y un principio de funcionamiento completamente diferentes. Por favor, consulte la imagen de abajo;

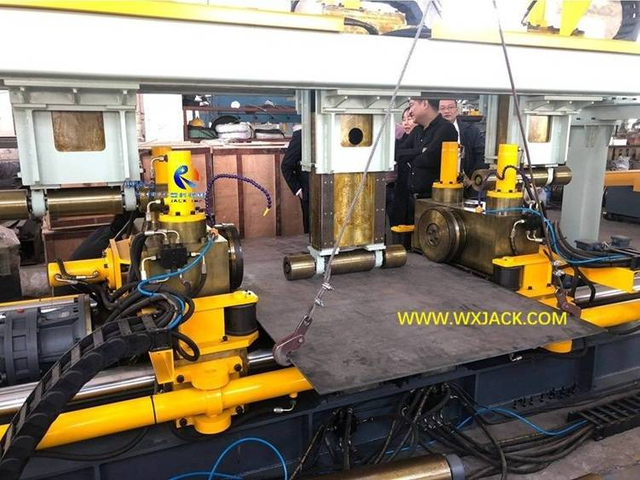

2) Máquina redondeadora de bordes serie RH, Este equipo procesa los bordes de las placas de acero en hojas de metal, pero trabaja según un principio diferente, para adquirir diferentes fines: desbarbar y redondear las placas;
3) Fresadora frontal de viga serie DX, también equipado con un cabezal de fresado de alta potencia y alta velocidad como elemento de trabajo central, pero para diferentes propósitos: Pulido de la placa final de vigas H/vigas BOX/miembros de estructura de acero;
4) Estas máquinas y equipos son todos Producto superior de Wuxi JACK.

MP25 Máquina de soldadura para unión a tope de placas

LHD1500 Máquina de soldadura trasera de tubería móvil de pórtico

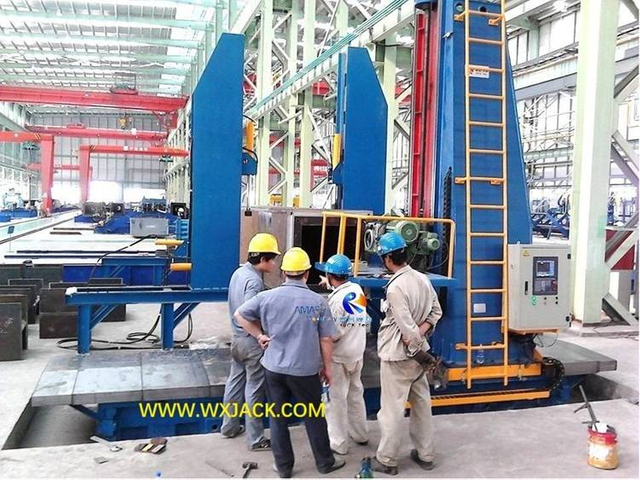

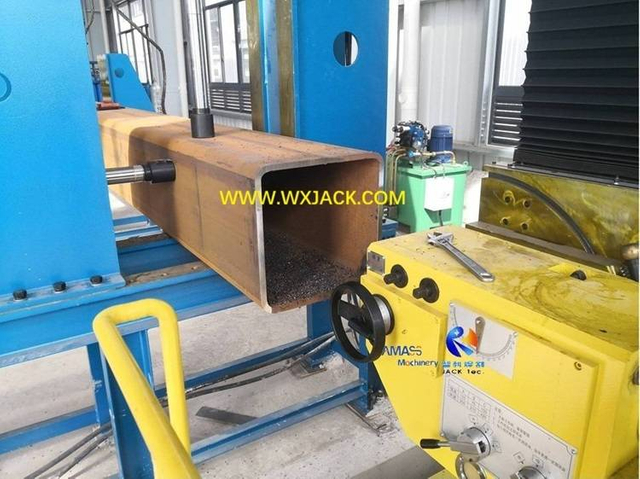

DX2020 Fresadora frontal de extremo de tubo de viga

LHG Máquina de soldadura longitudinal de tubos grandes con pórtico BOX

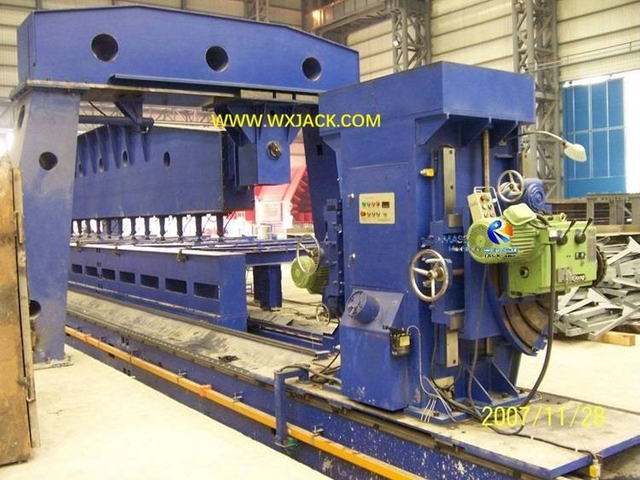

Fresadora de borde biselado de placa grande de alta resistencia

CNC-CG4000 Máquina cortadora de llama CNC

RH3000 Máquina redondeadora de bordes grandes

HGZ20 Cama de rodillos rotadores de soldadura autoajustable

Preguntas frecuentes sobre la máquina fresadora de bordes de placas de chapa de uso general:

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.
Q Cuál es su período de servicio?

A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
mejor precio;
3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
para clientes en el extranjero;
5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas
Q Tiene el extranjero sucursal o venta?

A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.
Q Tienes una sucursal o la oficina de venta en el extranjero?

A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.
Q Tiene la lista de precios de sus productos?

A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

Otras series de productos que poseemos además de la máquina biseladora de placas

Máquina automática de unión a tope de placas MP20 con corte triple

Fresadora frontal de viga DX1520 H para estructura de acero

Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica

Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63

Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes

Posicionador de soldadura universal de mesa única serie HB con mandril

Blogs de máquinas recortadoras de bordes de placas

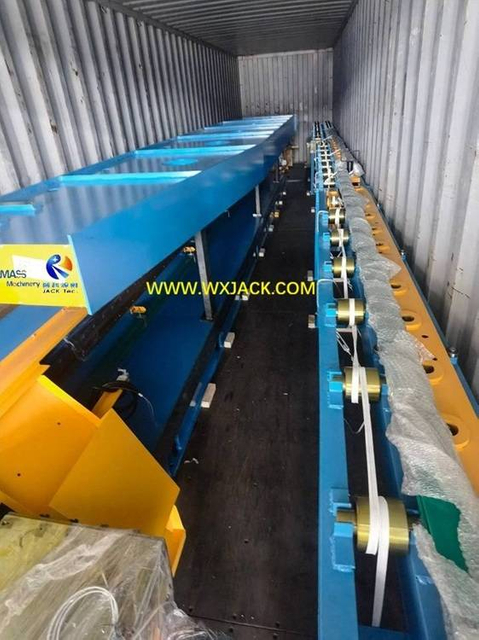

Se envió un juego de fresadora de bordes SXBJ-3 a Rusia
Capacidad de la fresadora de cantos SXBJ-3, la última entregada; Introducción general sobre equipos de fresado de bordes de placas; Fresadora de extremo de placa de resistencia Wuxi JACK Leer Más
Wuxi JACK realiza la entrega de un juego de fresadora de bordes SXBJ125
La especificación y configuración especializadas de la fresadora de bordes de servicio pesado SXBJ125 de carrera larga y cabezal doble Capacidad de la fresadora de bordes de servicio pesado SXBJ125 de doble cabezal El potente cabezal de fresado equipado con la fresadora de bordes de alta resistencia SXBJ125 La unidad de alimentación de la columna del cabezal de fresado en la fresadora de bordes grandes SXBJ125 Leer Más
El ingeniero jefe y director general de Wuxi JACK asistió a la conferencia industrial sobre técnicas de soldadura automática aplicadas en maquinaria petrolera costa afuera.
Tema de la Conferencia sobre Fresadoras de Cantos; Equipos involucrados en tanques de GNL, incluida la fresadora de bordes; Tecnología de proceso para la producción de tanques de GNL, incluida la fresadora de bordes; El equipo principal de la maquinaria de soldadura especial para soldadura automática por arco de argón incluye la fresadora de bordes; Aplicación de la fresadora de bordes fabricada por Wuxi JACK en el proyecto del tanque de GNL Leer Más

Fresadora de bordes de uso general Wuxi JACK,

¡Proporcionando a los clientes el equipo recortador de bordes de placas de alta calidad más utilizado!

Ranuras de soldadura en bordes de chapa cortada de una máquina biseladora de placas:

Algunos ejemplos de ranuras de soldadura fresadas con una máquina biseladora de placas:

Momento de fresado de bordes y ranuras de soldadura producidas por la fresadora de bordes biselados Wuxi JACK:

Algunas unidades de funciones y conjuntos de la máquina recortadora de bordes de placas Wuxi JACK:

Gama completa de modelos de fresadora de borde biselado de placa de chapa metálica Wuxi JACK:

Principales parámetros técnicos de la máquina fresadora de bordes de placas de chapa metálica:

Vídeos de trabajo de la máquina cortadora de bordes de placas de uso general Wuxi JACK:

Puntos técnicos brillantes y capacidades superiores de la fresadora de borde biselado de placa de chapa metálica Wuxi JACK

A. Riel guía lineal preciso de servicio embriagador en la máquina fresadora de bordes Wuxi JACK:

1. Principio de funcionamiento de la máquina fresadora de bordes de placas de chapa metálica:

2. Guías lineales pesadas y precisas de doble nivel en la máquina biseladora de placas Wuxi JACK:

B. Cabezal de fresado potente y multifunción equipado con la fresadora de bordes biselados de chapa metálica Wuxi JACK:

1. Cómodo cambio de velocidad revolucionario del husillo durante el funcionamiento de la máquina biseladora de placas Wuxi JACK:

2. Inclinación y alimentación automáticas del cabezal de fresado en la máquina recortadora de bordes de placas Wuxi JACK:

3. Alta productividad de la máquina fresadora de bordes de placas de chapa metálica Wuxi JACK:

4. Protección en la hoja cortadora en la punta frontal del cabezal de fresado en la fresadora de borde biselado Wuxi JACK:

Producción de una máquina biseladora de placas de chapa metálica Wuxi JACK de alta calidad

El biselado terminado realizado por la fresadora de bordes Wuxi JACK

Unidades de fresadora de bordes:

La tarea de la máquina fresadora de bordes de placas de chapa metálica para el cliente:

1. Función de la máquina recortadora de bordes de placas de uso universal serie XBJ:

2. Pieza de trabajo terminada de la máquina biseladora de placas de chapa metálica serie XBJ:

3. Control de proceso en el funcionamiento de la máquina fresadora de bordes de uso general serie XBJ:

4. Gran valor de la fresadora de bordes biselados de chapa de uso universal para los clientes:

Clasificación de la máquina fresadora de bordes de chapa de acero Wuxi JACK:

1. Según la cantidad de cabezales de fresado en un juego de máquina biseladora de placas:

2. Basado en la configuración de unidades de funciones de la máquina fresadora de bordes:

1. Máquina biseladora de placa de cabezal único modelo XBJ:

4) Chapas metálicas aplicables para máquinas fresadoras de bordes de un solo cabezal:

Parámetros técnicos de la máquina recortadora de bordes de placa de cabezal único modelo XBJ:

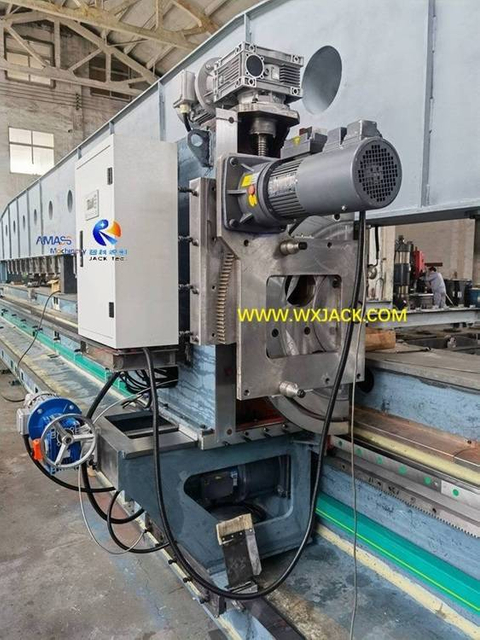

2. Fresadora de borde biselado de doble cabezal modelo SXBJ:

4) Especificaciones aplicables de la máquina recortadora de bordes de placas de doble cabezal:

Parámetros técnicos de la fresadora de borde biselado de doble cabezal modelo SXBJ:

Aplicación y equipos relacionados de la máquina fresadora de bordes de uso general:

1. Aplicación de la máquina biseladora de placas de chapa metálica:

2. Equipos relacionados con la fresadora de bordes biselados:

3. Equipo con funciones similares a las de la máquina recortadora de bordes de placas:

Preguntas frecuentes sobre la máquina fresadora de bordes de placas de chapa de uso general:

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

Q Cuál es su período de servicio?

Q Tiene el extranjero sucursal o venta?

Q Tienes una sucursal o la oficina de venta en el extranjero?

Q Tiene la lista de precios de sus productos?

Otras series de productos que poseemos además de la máquina biseladora de placas

Blogs de máquinas recortadoras de bordes de placas
