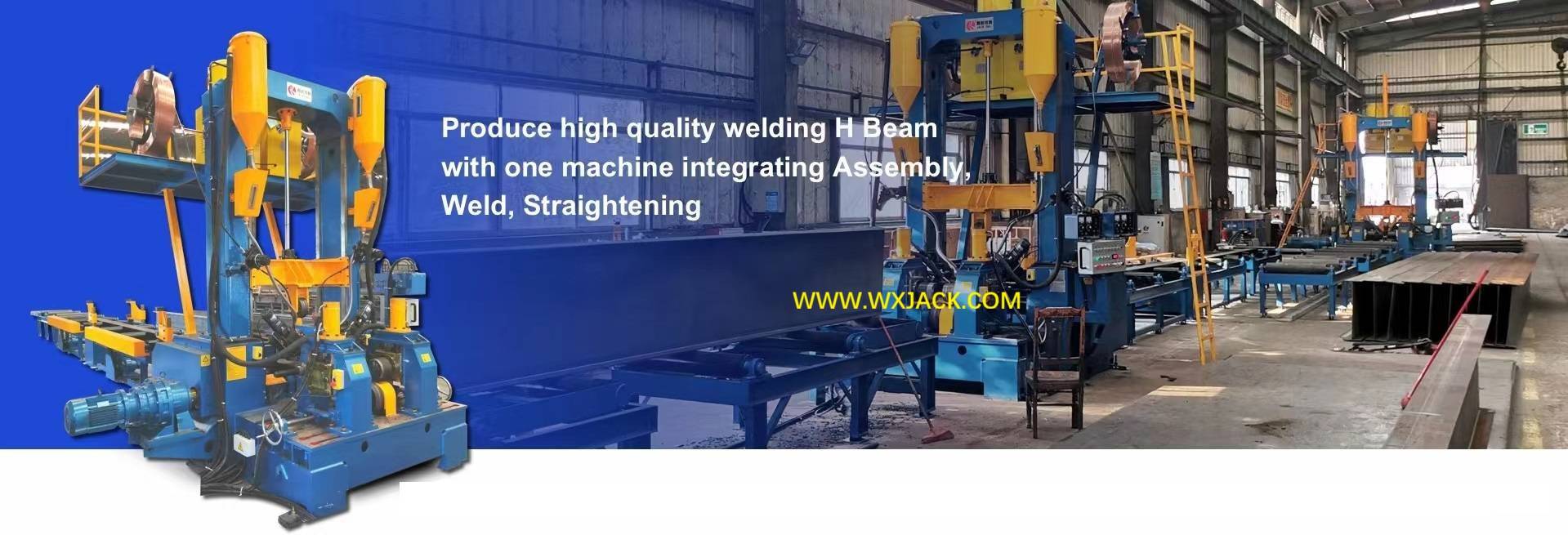

Denotación de modelos en la máquina 3 en 1 para enderezar el ensamblaje de vigas en H de Wuxi JACK:

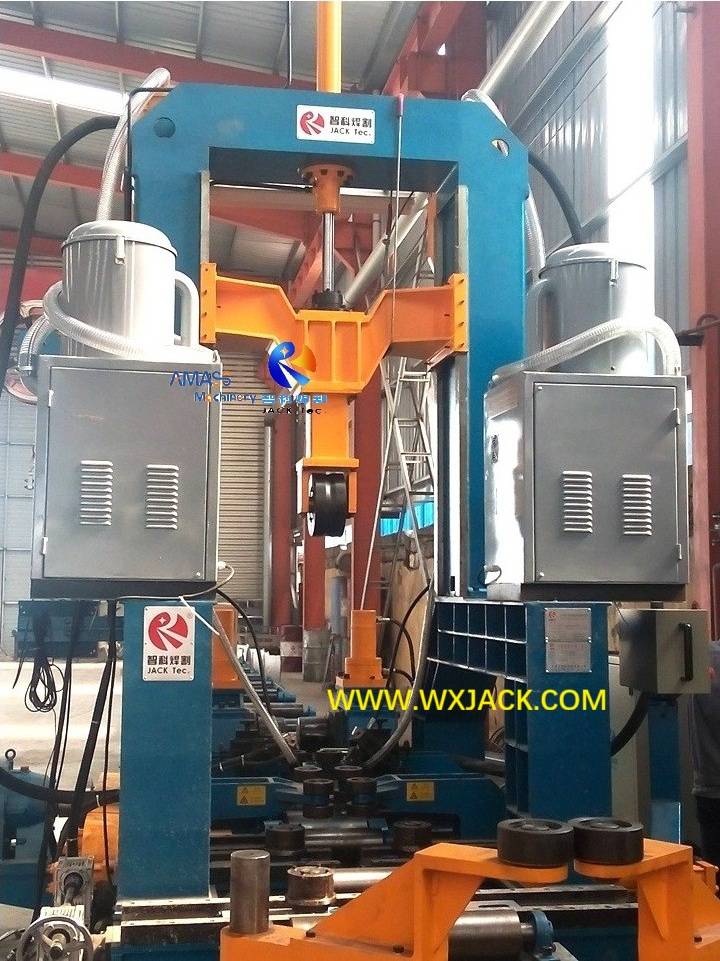

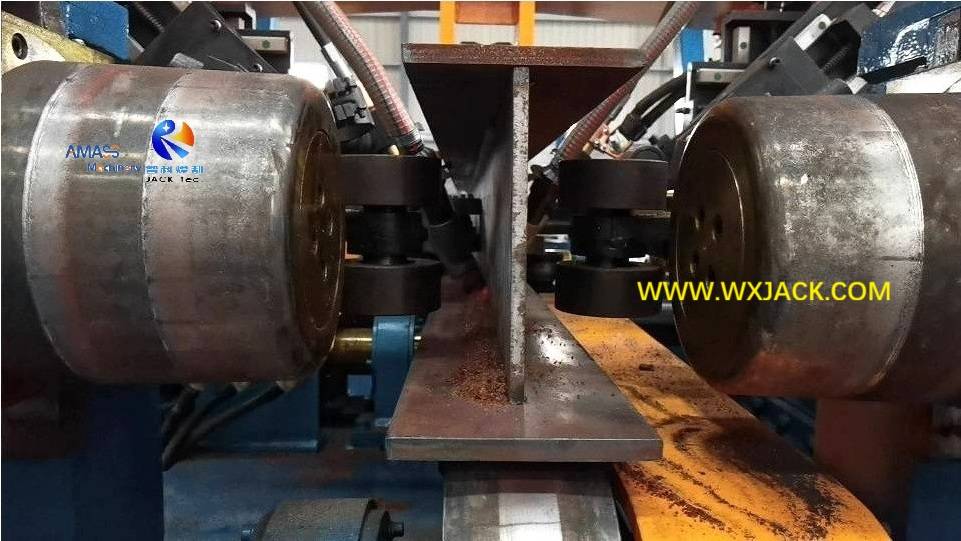

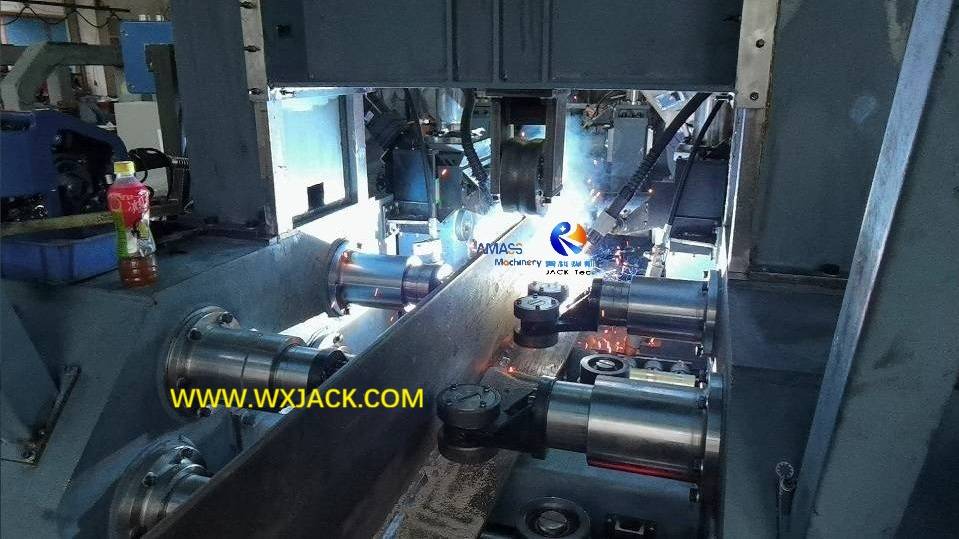

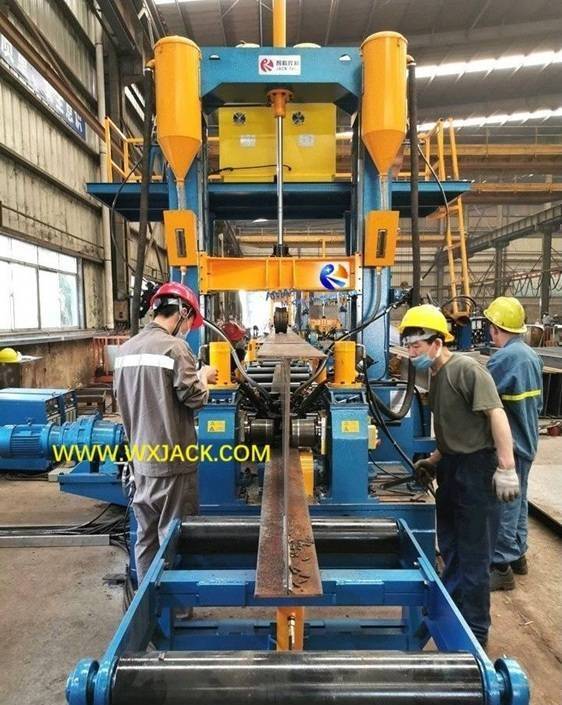

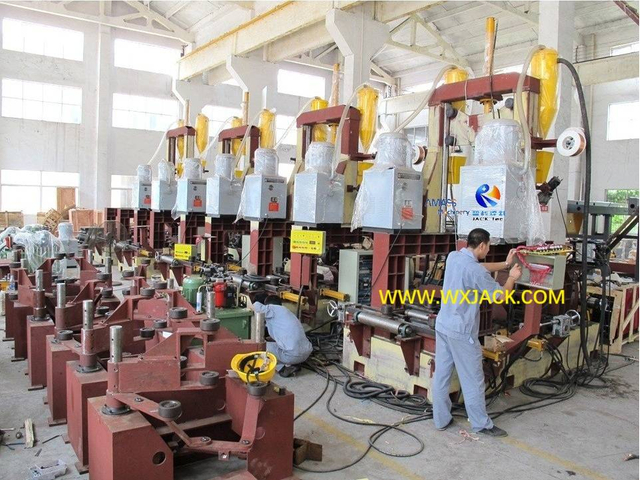

Las fotos de desplazamiento a la izquierda: Unidades de función y viga TH fabricadas con la máquina soldadora de vigas en H vertical 3 en 1 Wuxi JACK

Lista de verificación de las 4 preguntas críticas para identificar el modelo de máquina adecuado:

1. Rango de tamaños de vigas H para máquina soldadora de fabricación de vigas H 3 en 1:

1) Para producir vigas en H de servicio pesado: si el cliente desea una costura de soldadura en una viga en H con un tamaño de costura de soldadura mayor a 12 mm , lo que significa que se debe realizar más de una pasada de soldadura. Recomendamos al cliente que seleccione la máquina soldadora de vigas H de uso exclusivo LHA/ LHC/ LHT , que adopta el modo de soldadura de filete de 45° y puede tener varias rondas de soldadura en la viga H;
2) Para producir vigas H de servicio liviano y mediano: cuando una pasada de soldadura es suficiente para fabricar vigas T / H, lo que significa soldar un tamaño de punta inferior a 12 mm, entonces la máquina modelo PHJ y ZHJ que analizamos aquí es más aplicable para elegir;


2. Simetría de la sección transversal de la viga H o no de la máquina 3 en 1 de soldadura de vigas H:

1) Contorno de la sección transversal de la viga H: Como se mencionó anteriormente, si todas las vigas H tienen una sección transversal simétrica, la serie ZHJ es la mejor opción para el cliente, en términos de eficiencia de producción y costo de funcionamiento;
2) Si existe un porcentaje considerable de vigas H con sección transversal asimétrica, entonces se deben seleccionar los modelos PHJ para la producción;


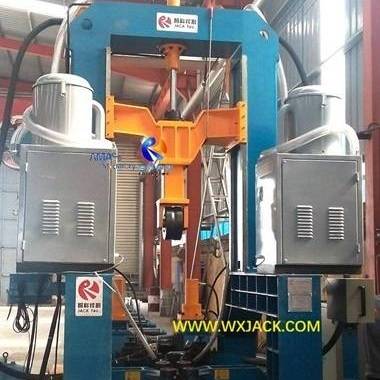

1. Orientación de la viga H en una máquina soldadora de vigas H vertical 3 en 1:

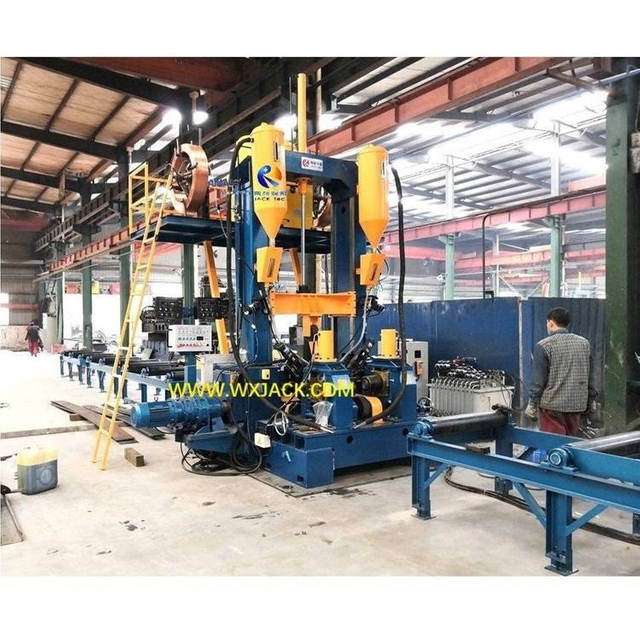

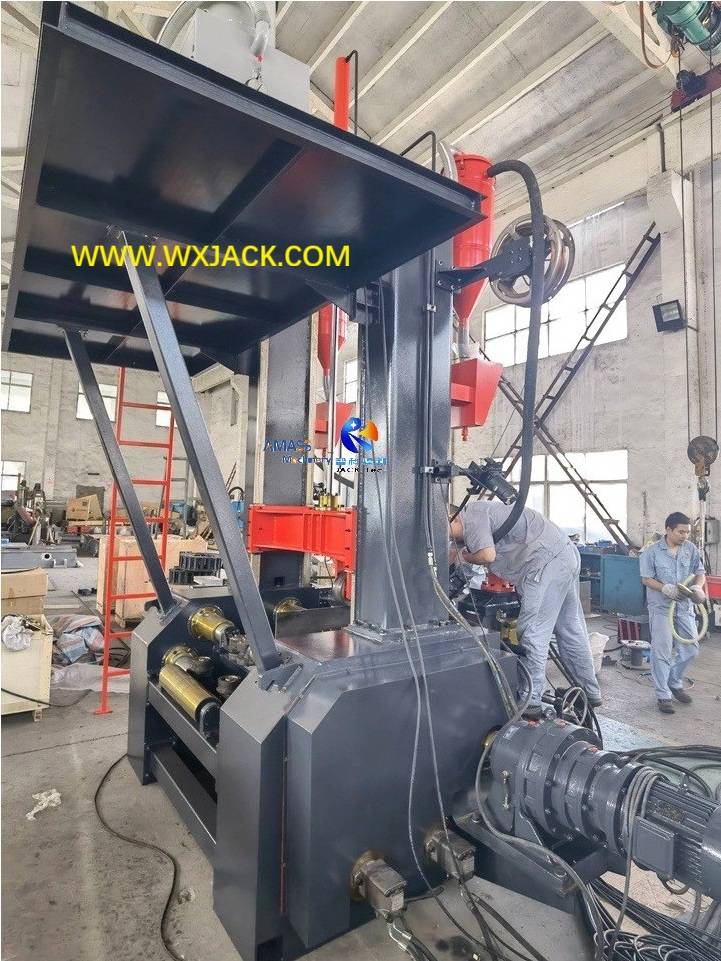

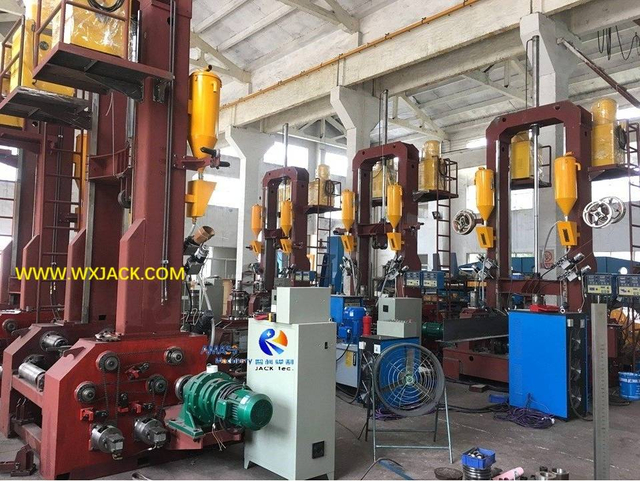

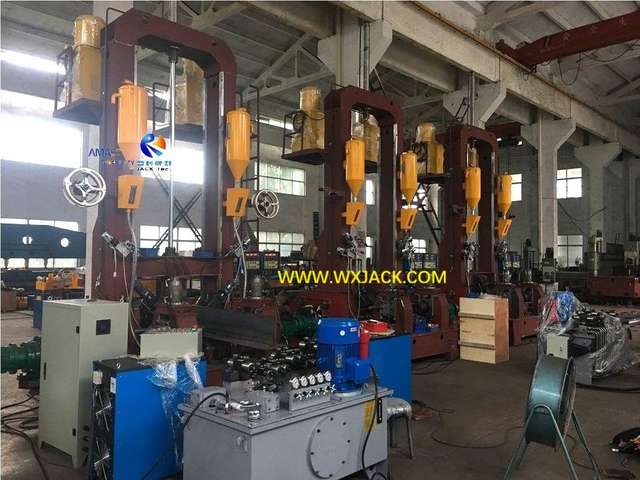

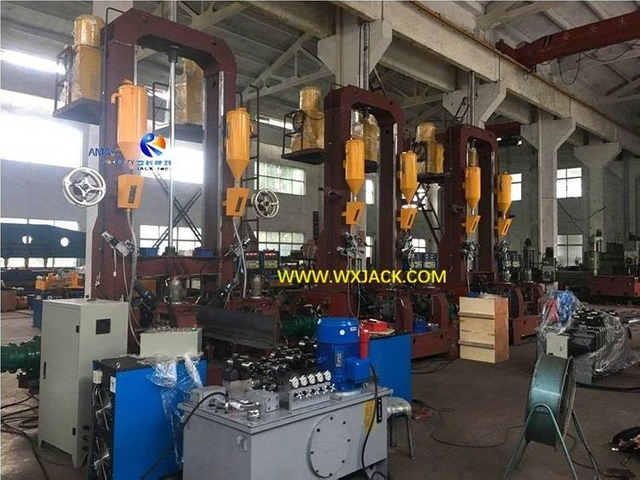

El nombre de la máquina proporciona una descripción vívida de su forma de trabajo: este equipo multifuncional de funcionamiento automático entrega una viga TH terminada con una o dos pasadas de la pieza de trabajo, desde materias primas de placas de tiras largas (bridas y alma) en el lado de entrada, hasta vigas TH fabricadas en el lado de salida:

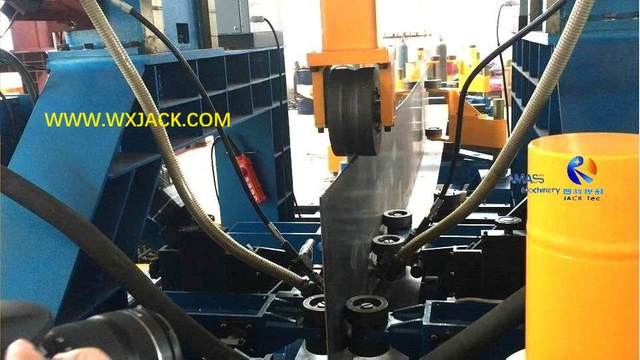

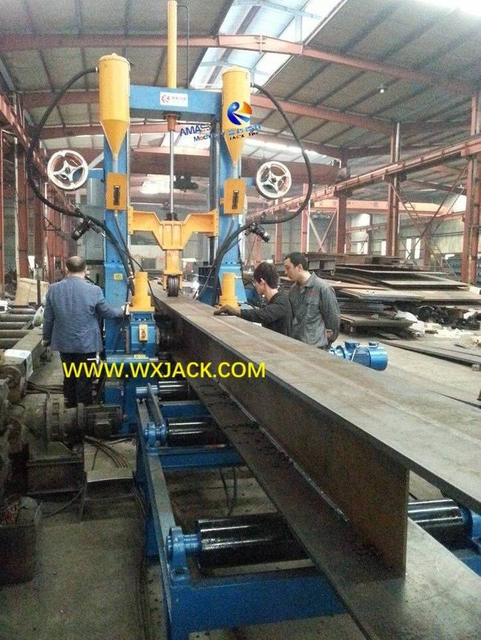

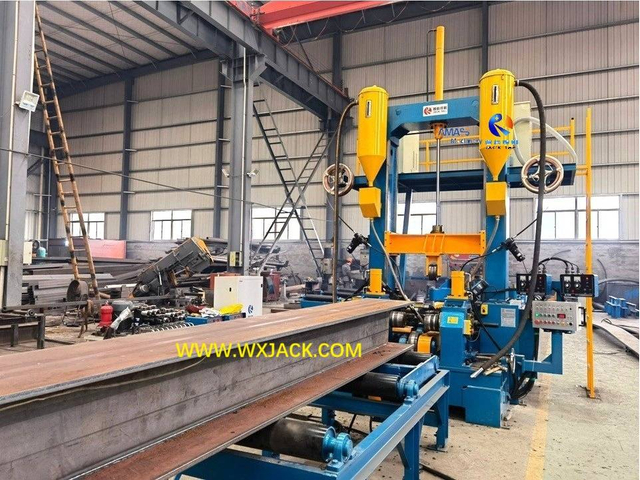

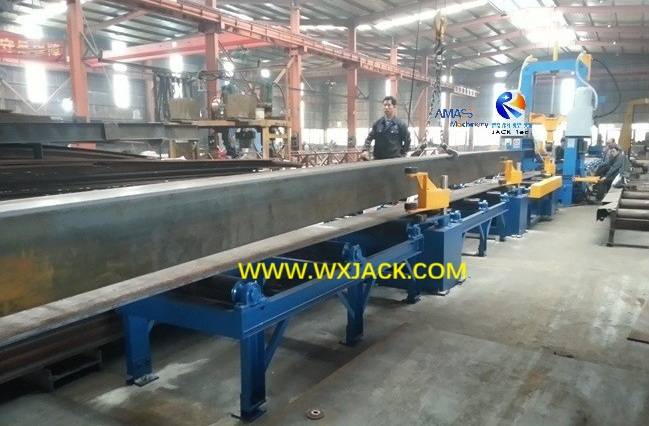

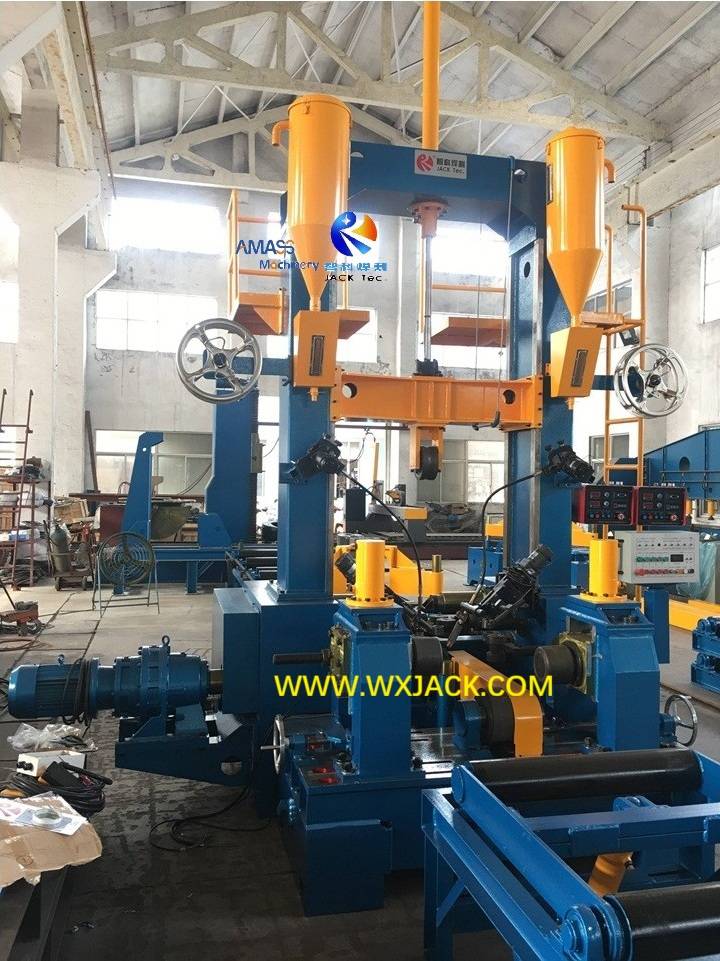

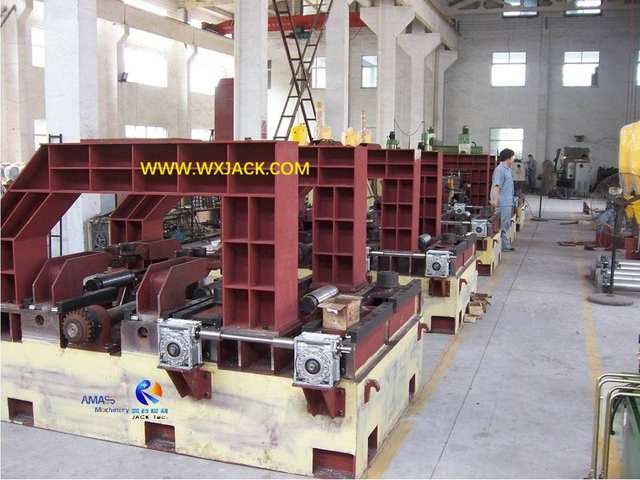

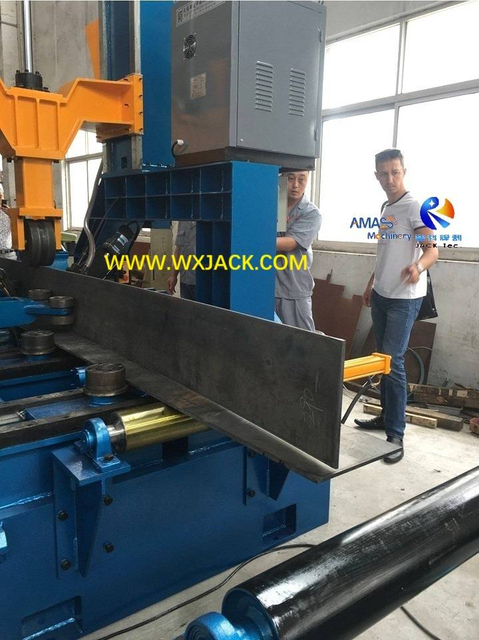

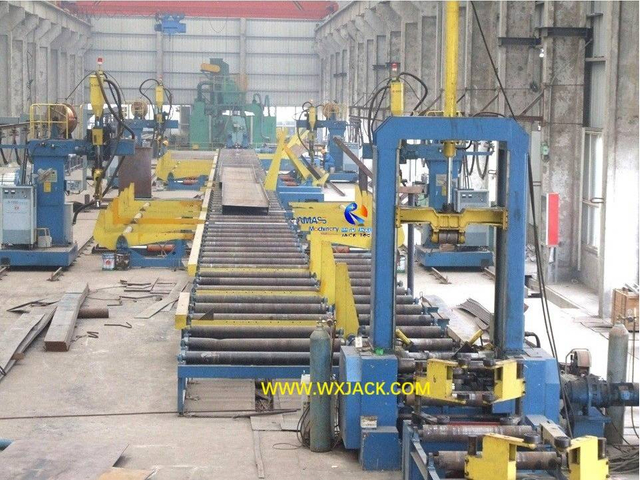

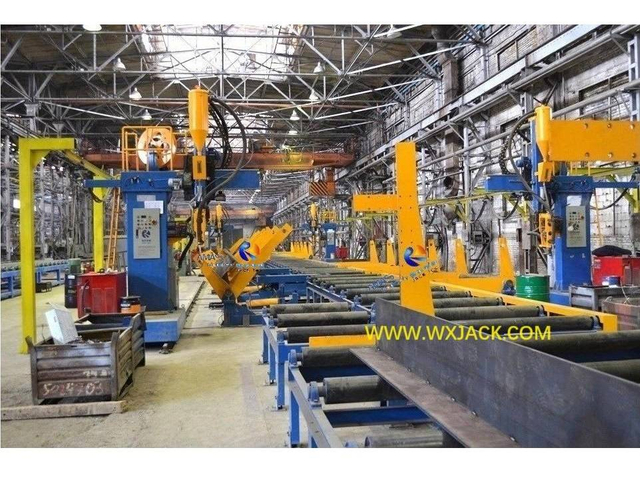

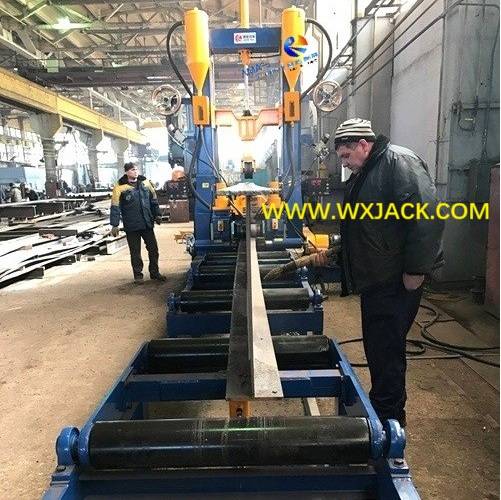

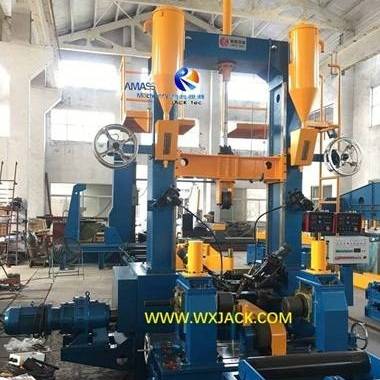

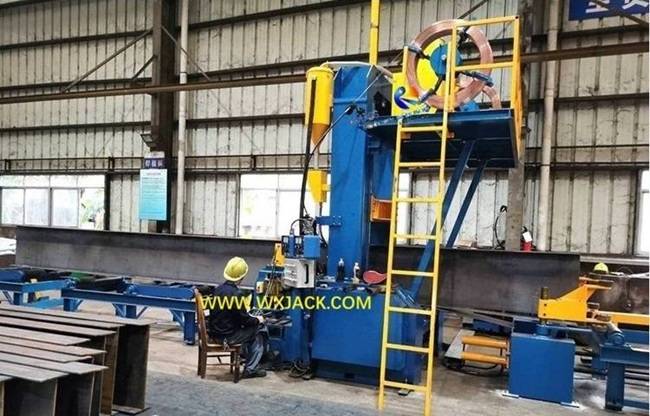

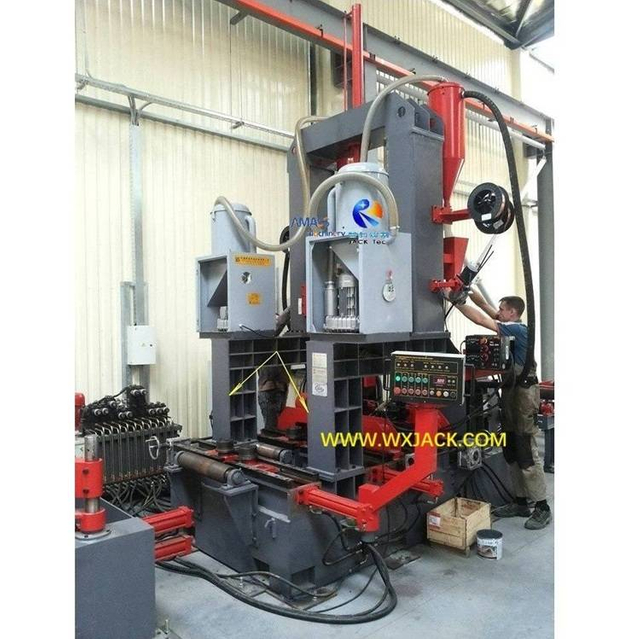

1) Mesa de rodillos transportadores de entrada del modelo Wuxi JACK PHJ15 : Carga en la ^segunda pieza de brida en la viga en T fabricada: ( Fig.1 )

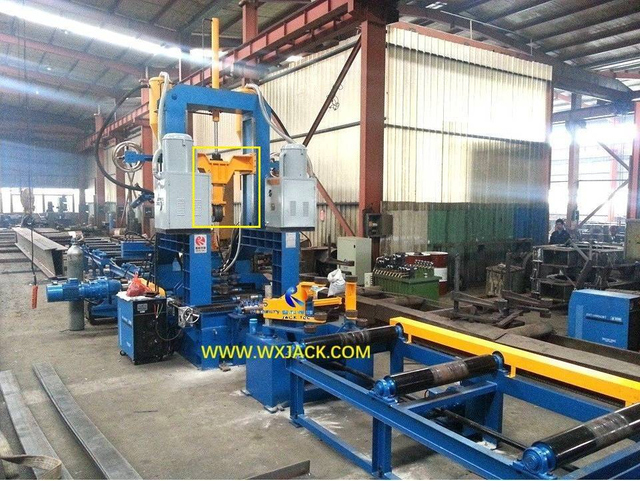

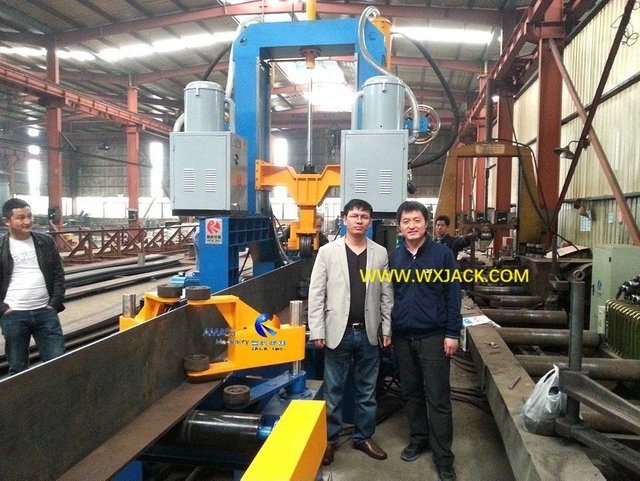

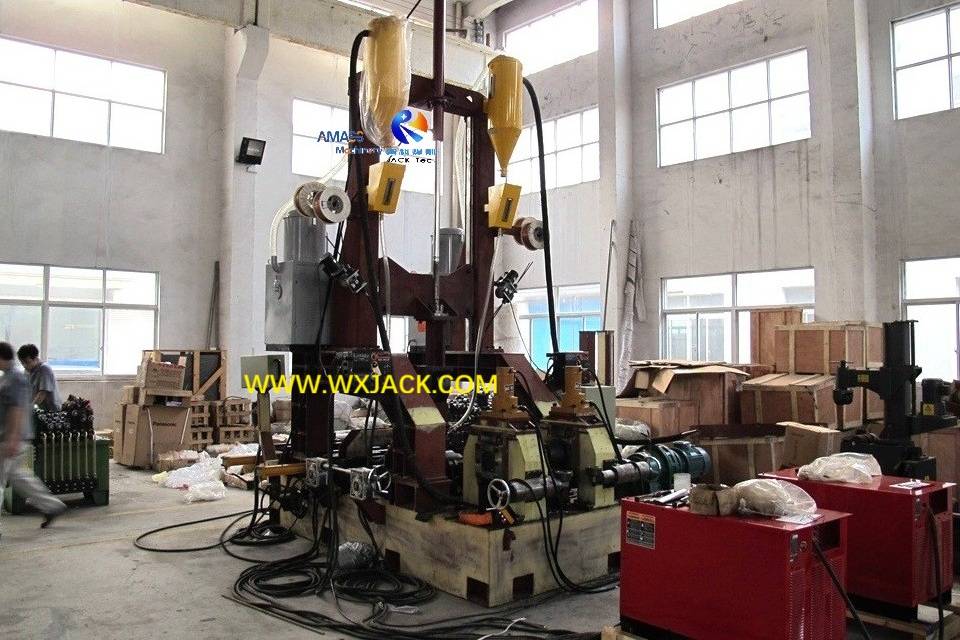

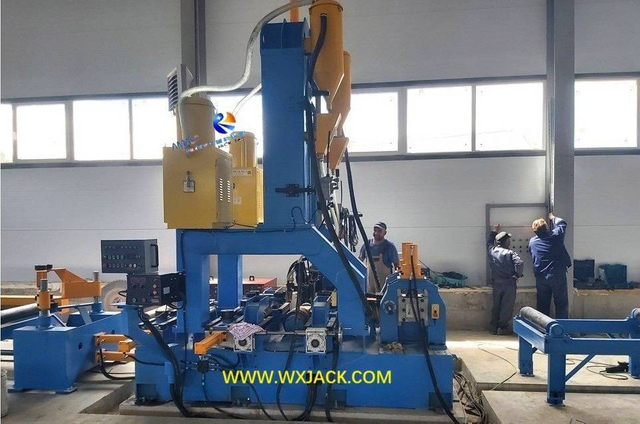

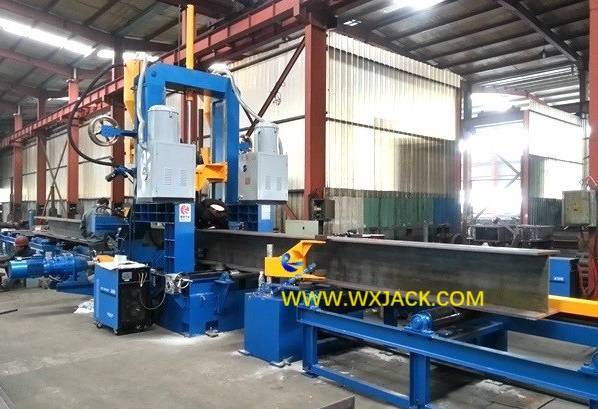

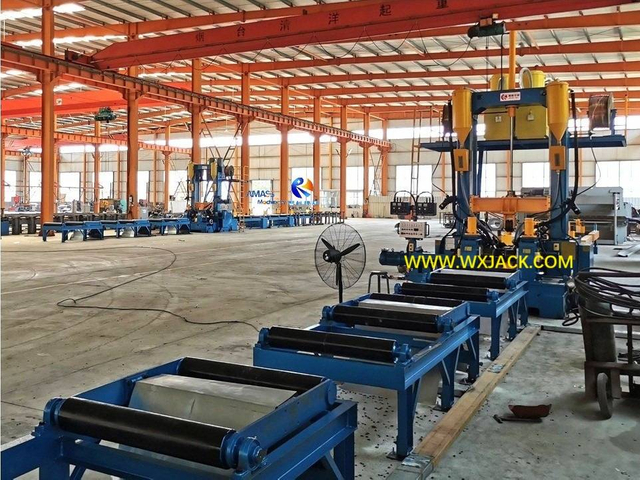

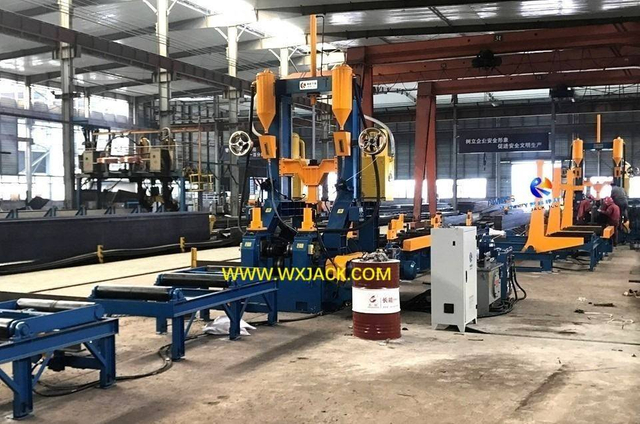

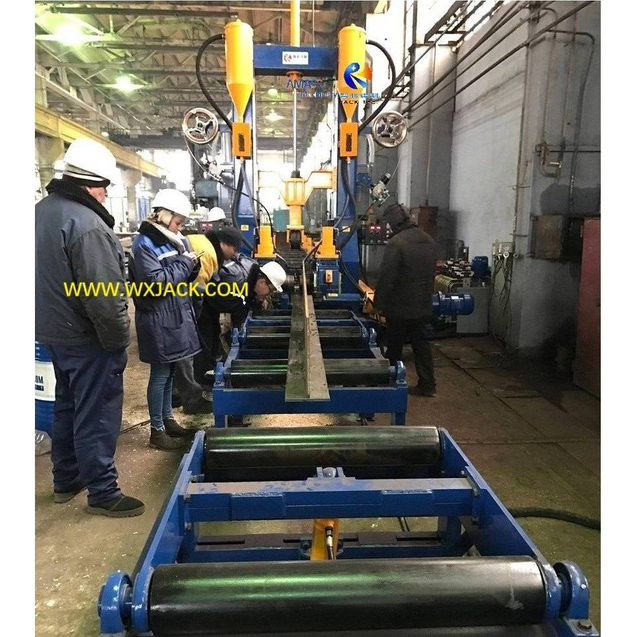

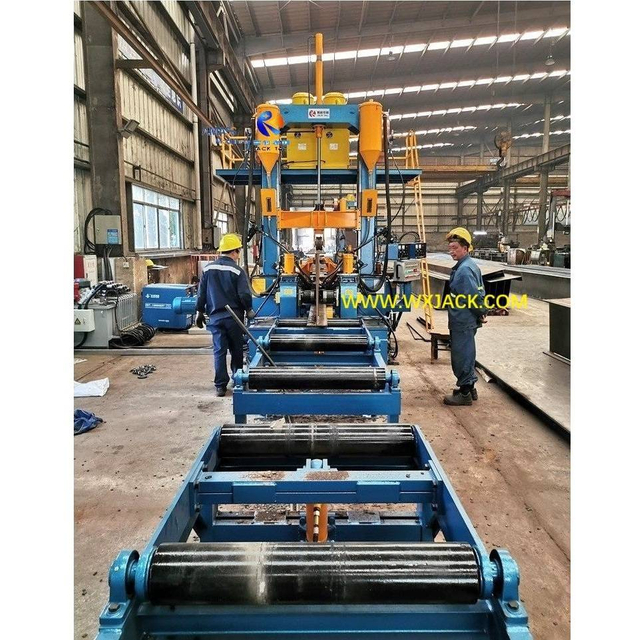

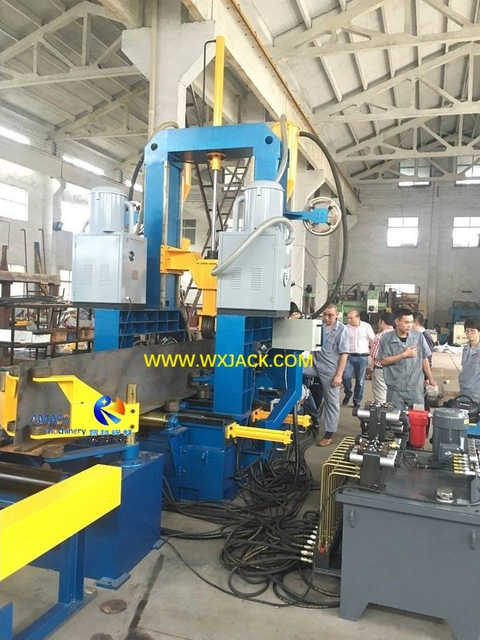

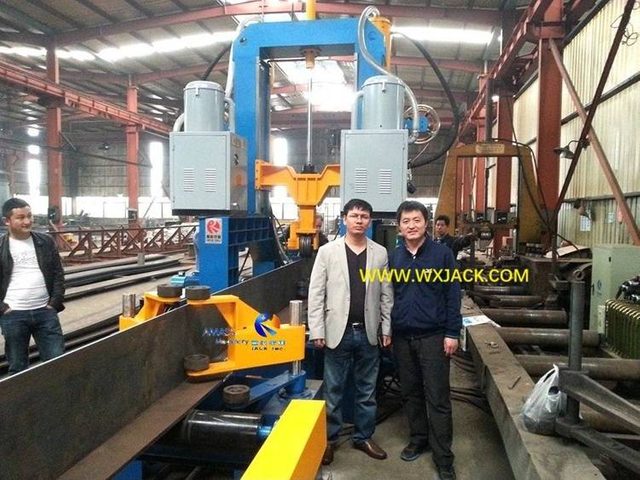

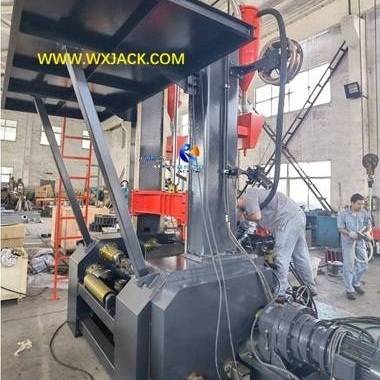

2) Mesa de rodillos transportadores de salida del modelo Wuxi JACK PHJ18 : La viga H completa en orientación vertical: ( Fig.2 )

Las 2 fotos anteriores explican por qué nominamos a esta máquina también como ' Soldadora de viga H vertical 3 en 1 ': Puede hacerse una idea de cómo funciona con la orientación de la viga H;

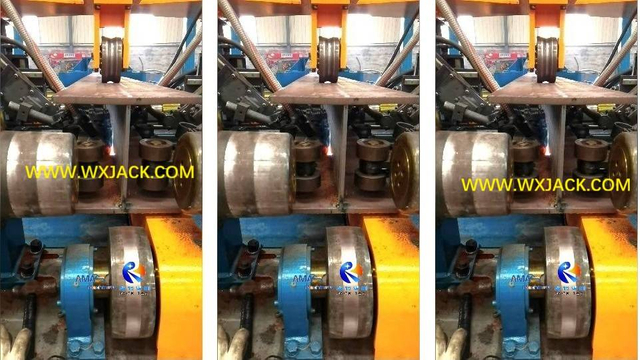

2. El 1^primer flujo de piezas de trabajo redondas : Fabricación de vigas en T :

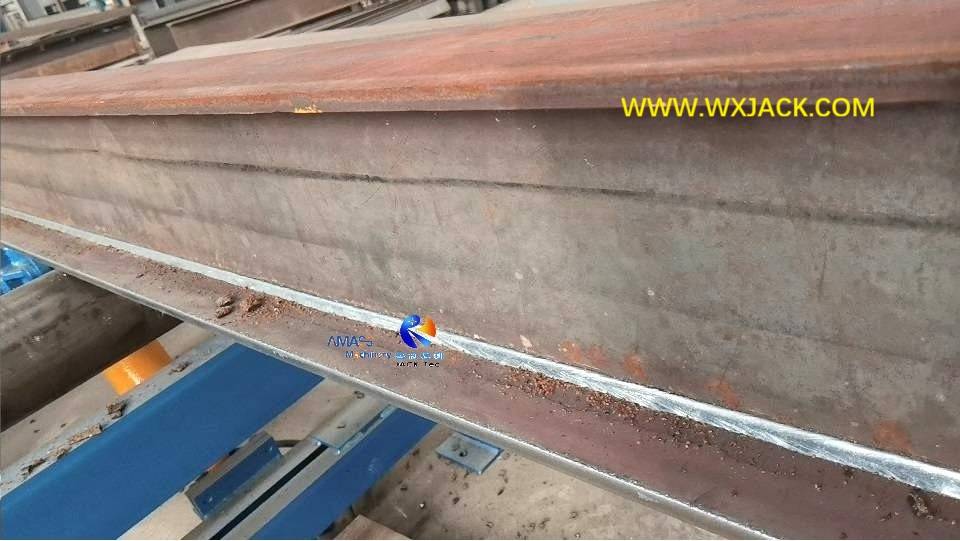

Las primeras dos piezas de tableros de tiras largas (brida y alma) se cargan en el transportador de entrada y se ajustan, sueldan y enderezan en la viga en T, que se puede tomar como pieza de trabajo terminada como viga en T o WIP (trabajo en proceso) de viga en H;
3. El flujo de piezas de trabajo 2^redondas : Fabricación de vigas en H: Luego, con la tercera
pieza ^{de tablero de tiras largas (como la} segunda pieza ^de brida) cargada en el rodillo transportador de entrada de la máquina soldadora de fabricación de vigas en H 3 en 1, fabricando la viga en T en una viga IH terminada:

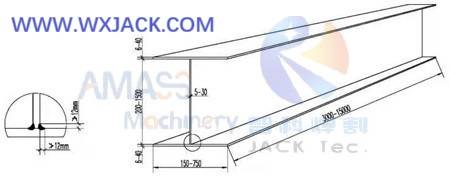

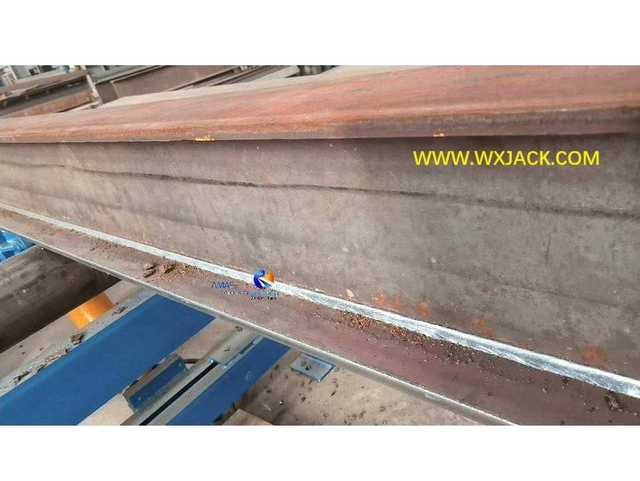

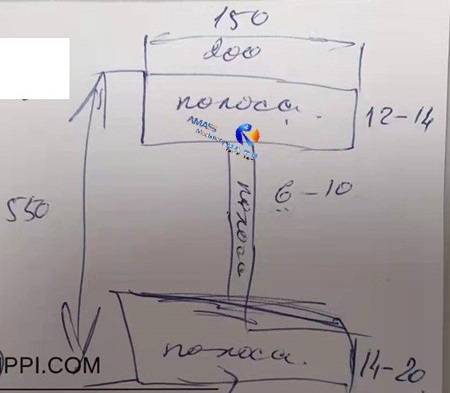

1) Bosquejo de la viga H soldada terminada: ( Fig.3 )

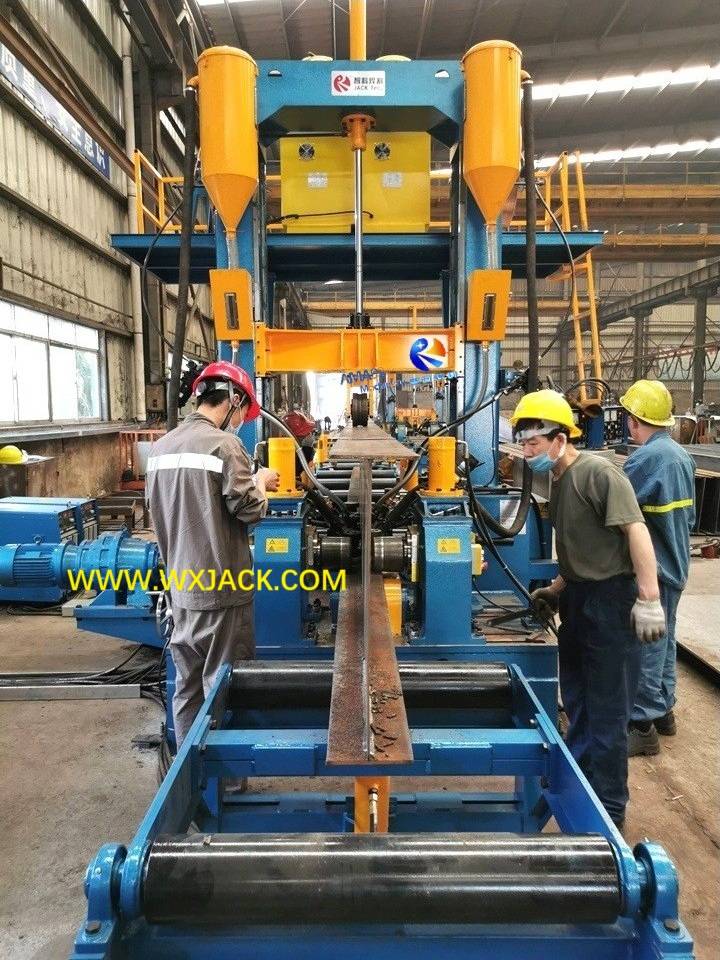

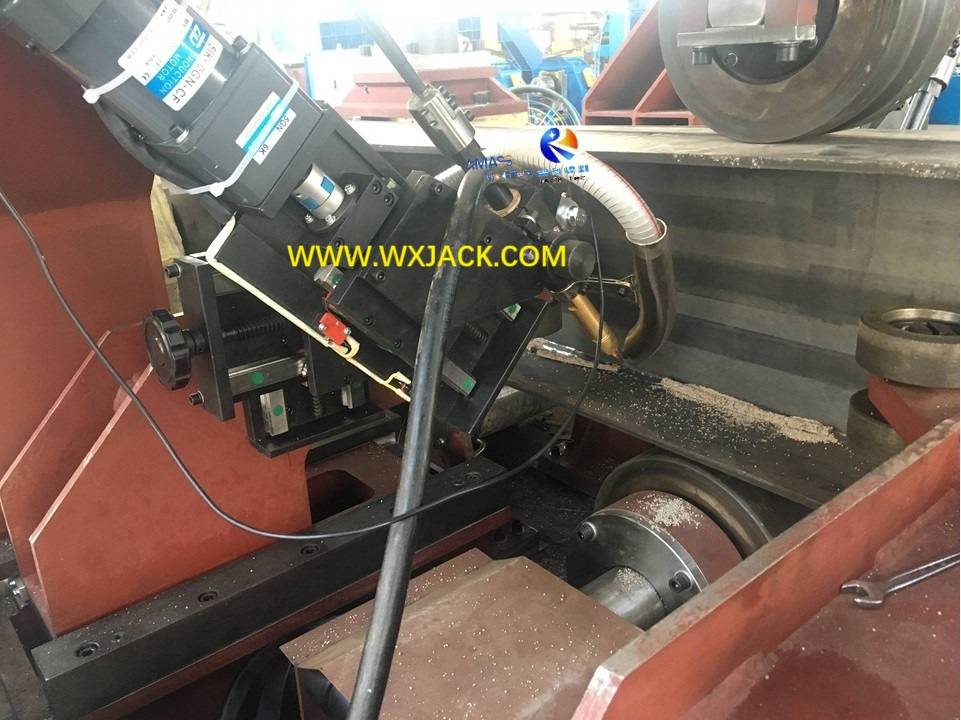

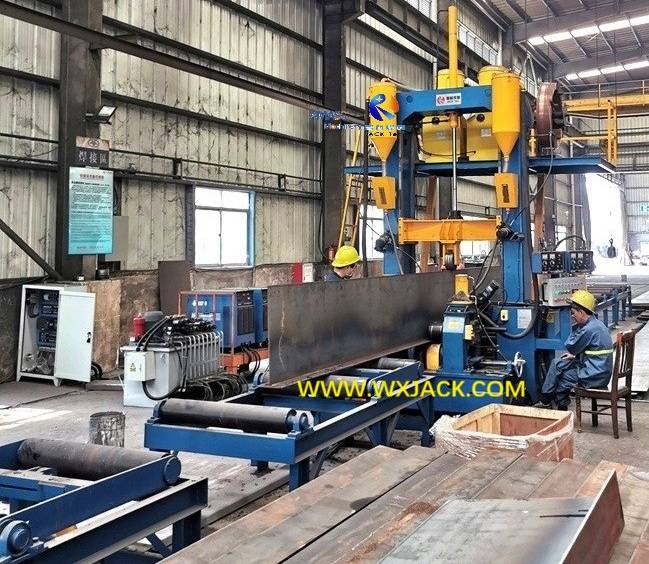

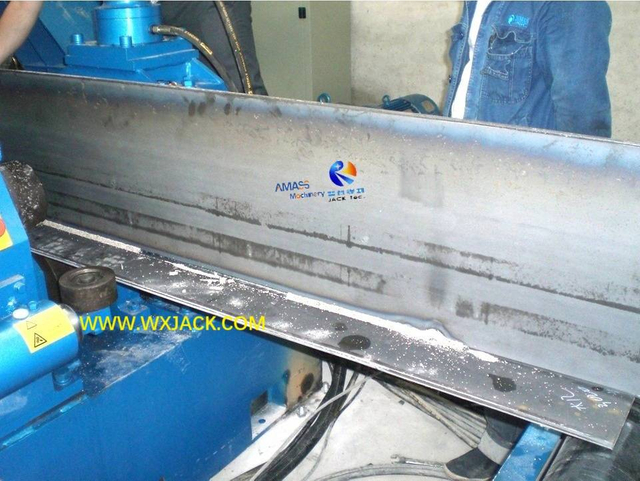

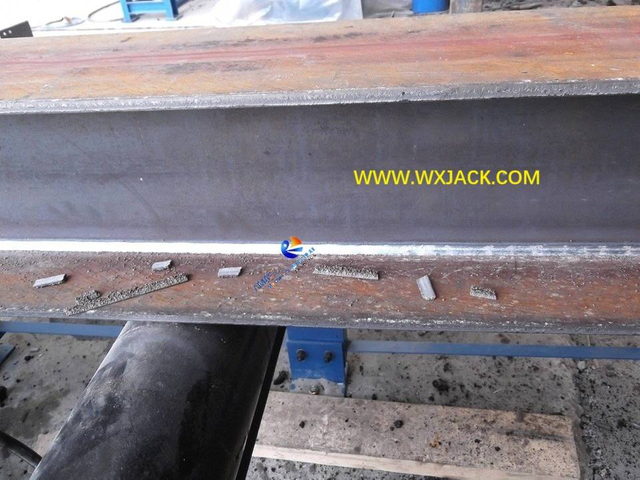

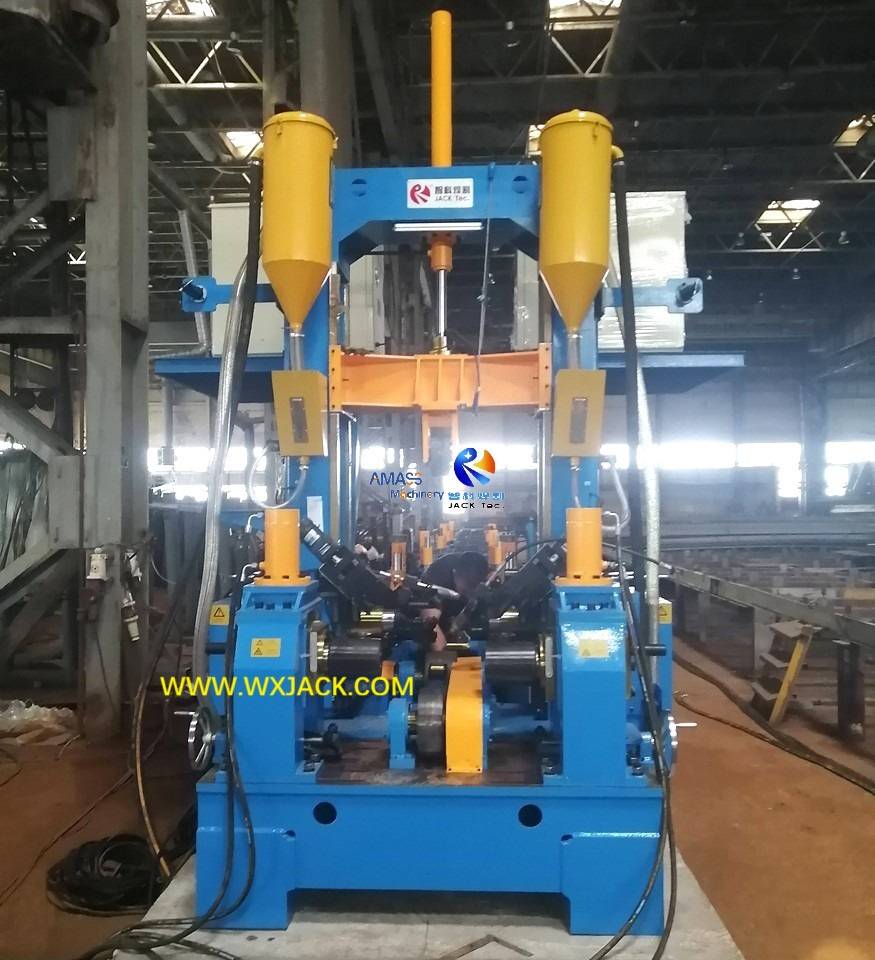

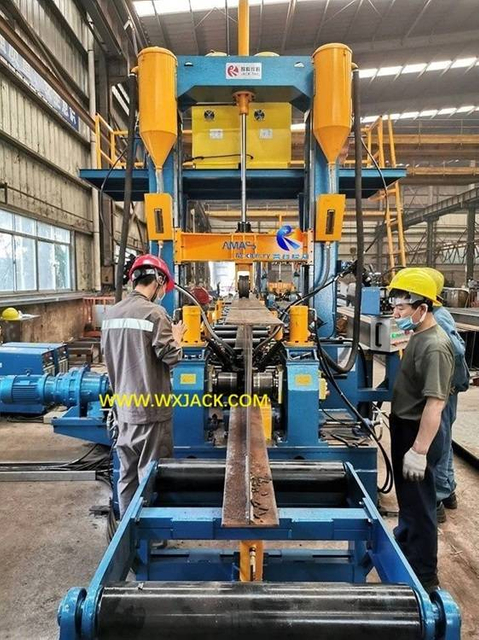

2) Una pieza de viga en T soldada que se fabrica a partir del modelo Wuxi JACK ZHJ15 : ( Fig.4 )

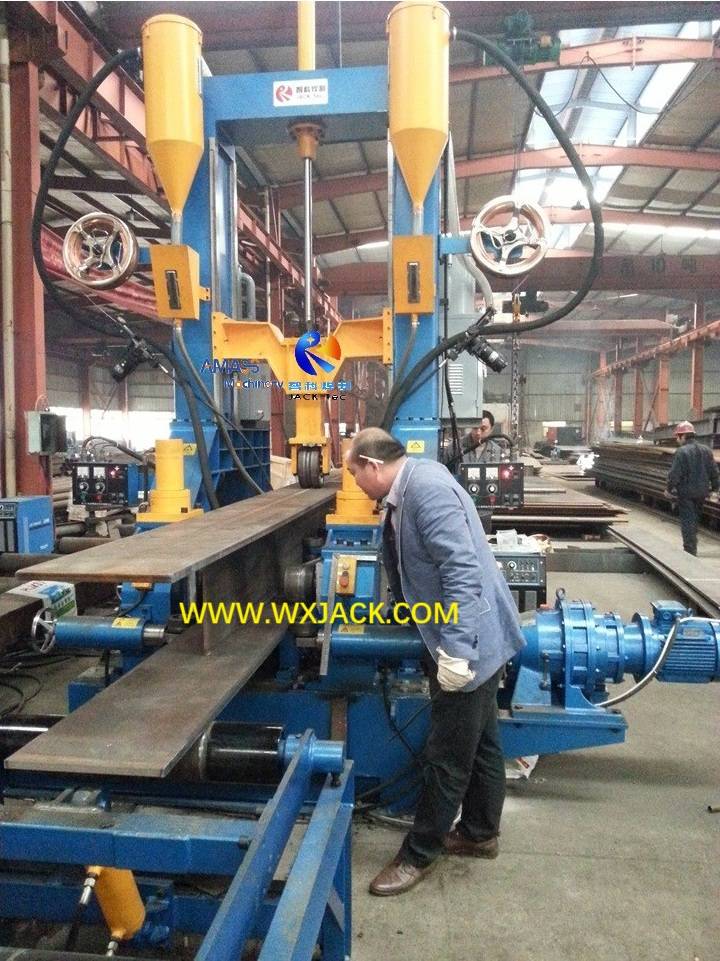

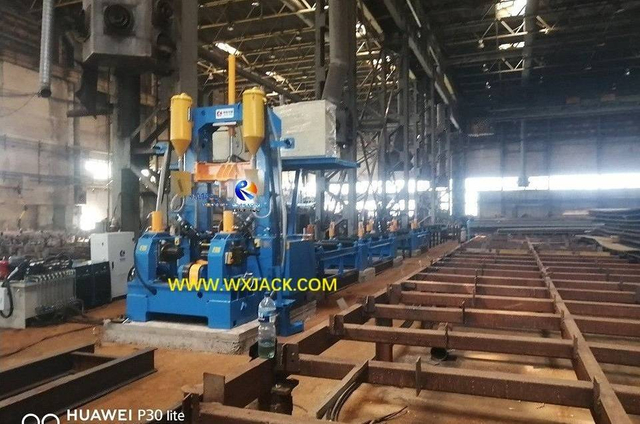

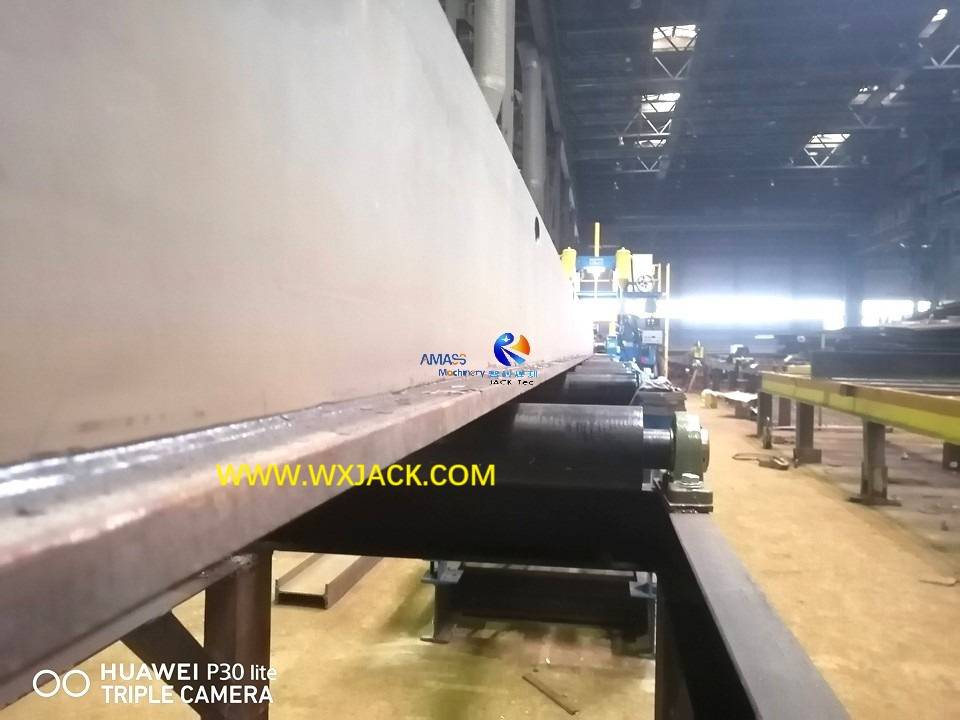

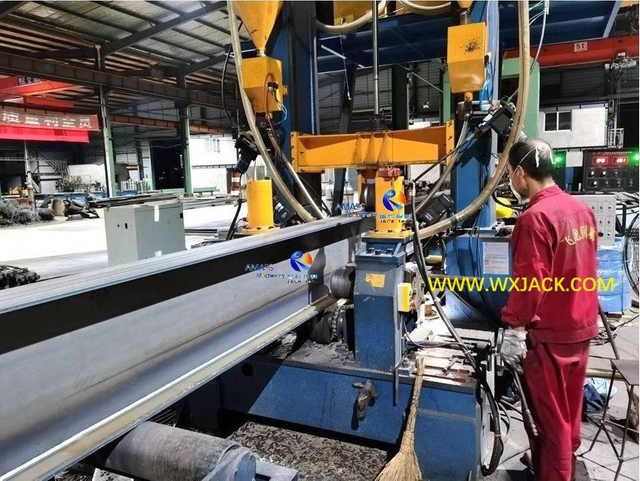

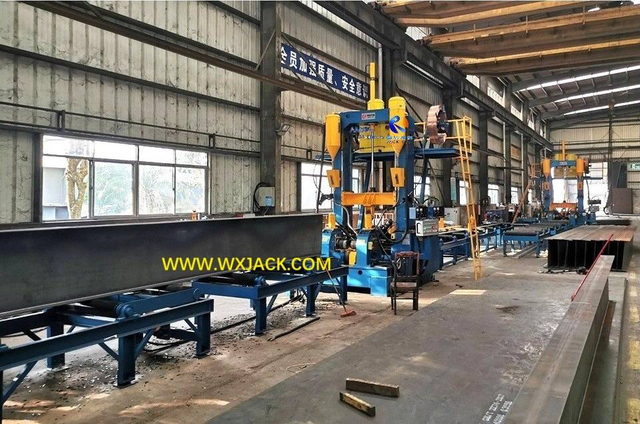

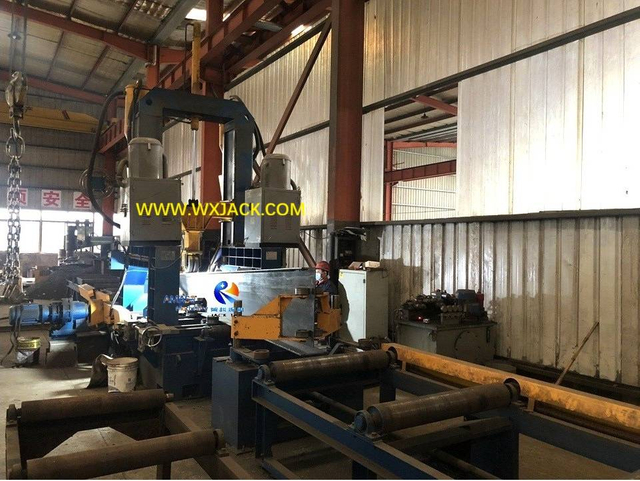

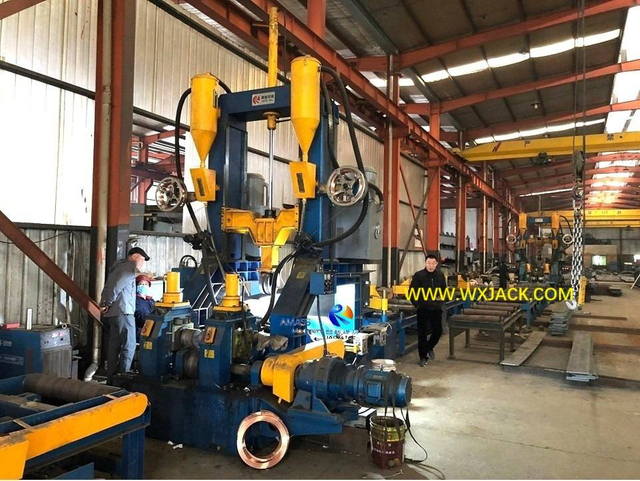

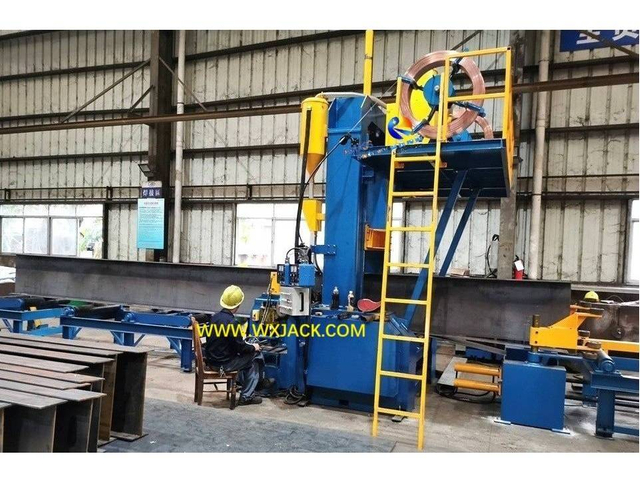

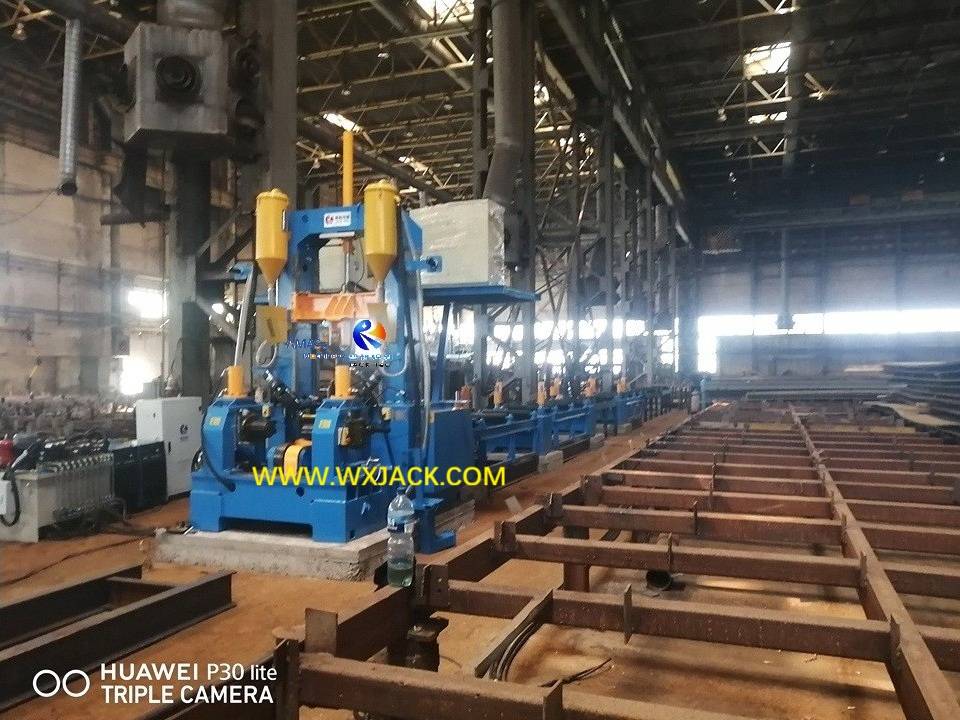

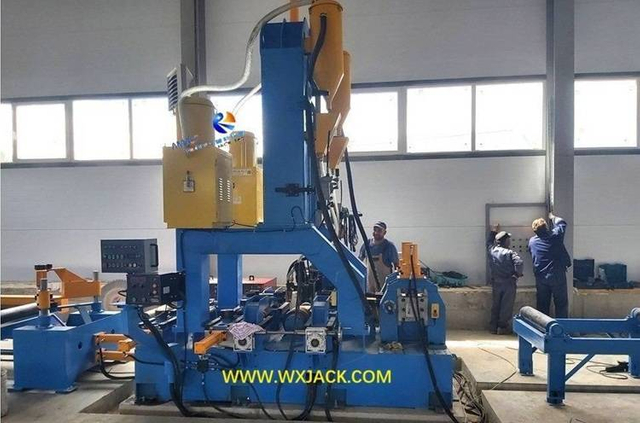

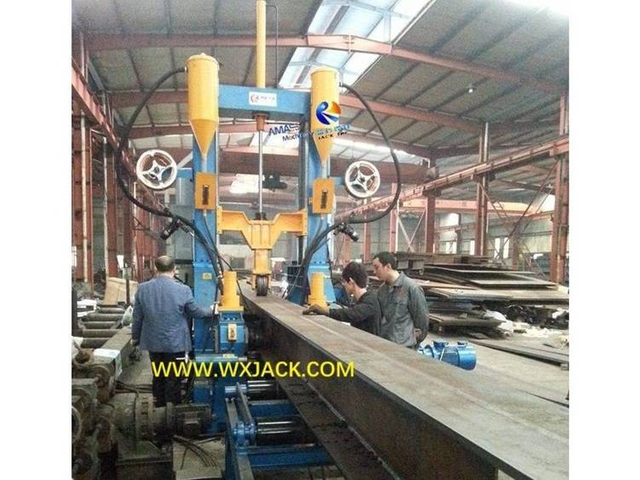

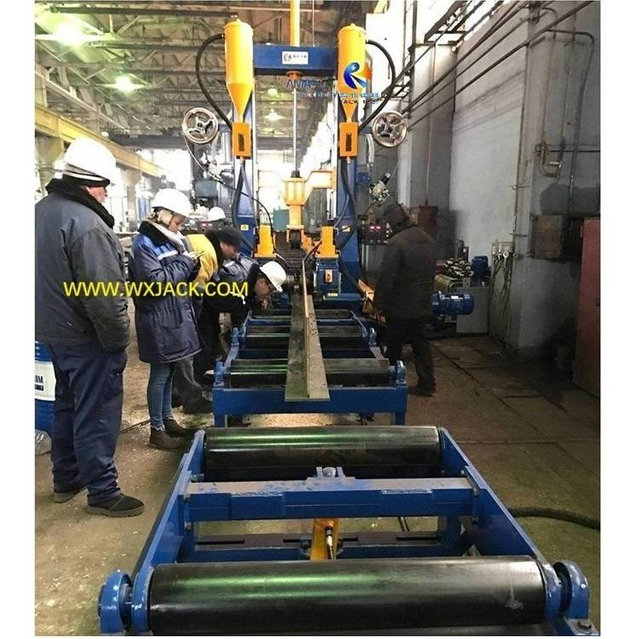

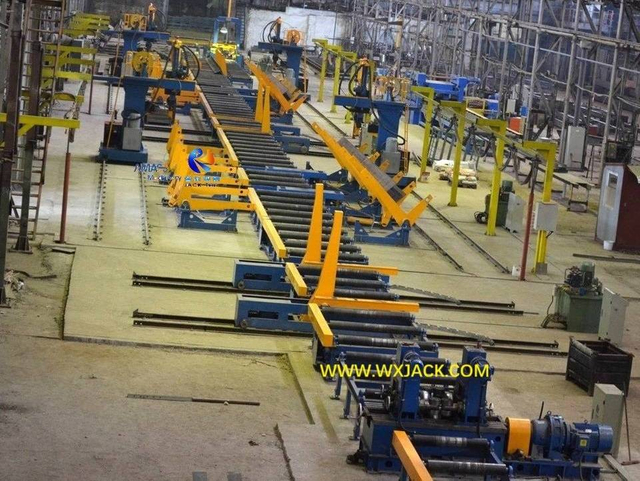

3) Viga H terminada en mesas de rodillos de salida del modelo Wuxi JACK PHJ15 , en el país de la CEI: ( Fig.5 )

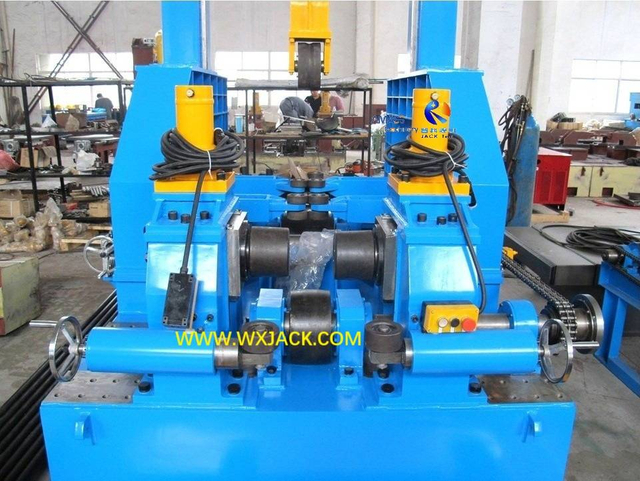

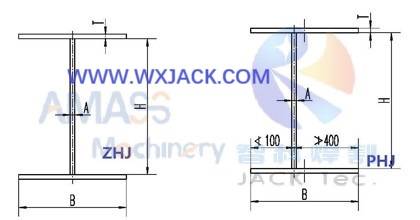

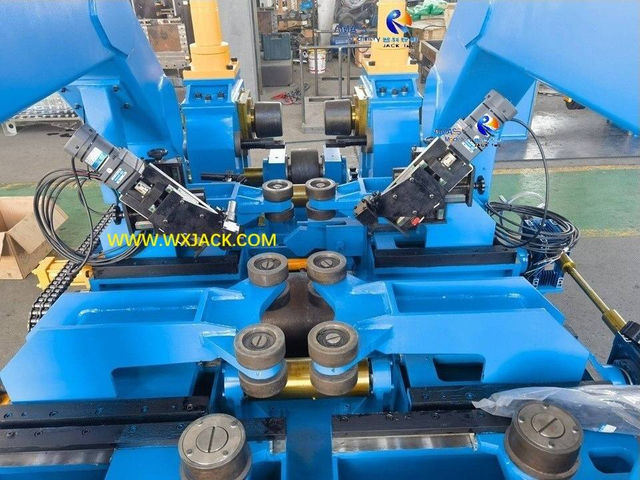

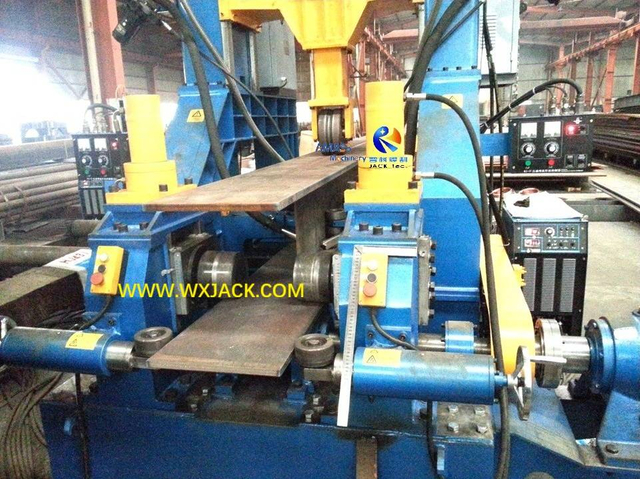

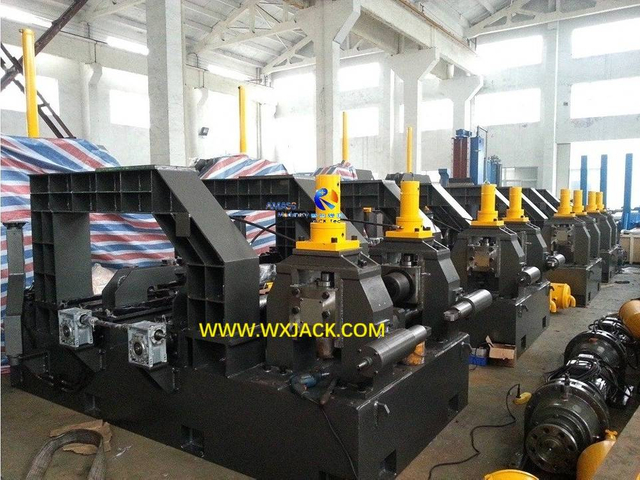

1) La serie PHJ produce vigas TH con sección transversal simétrica y asimétrica : ( Fig.6 )

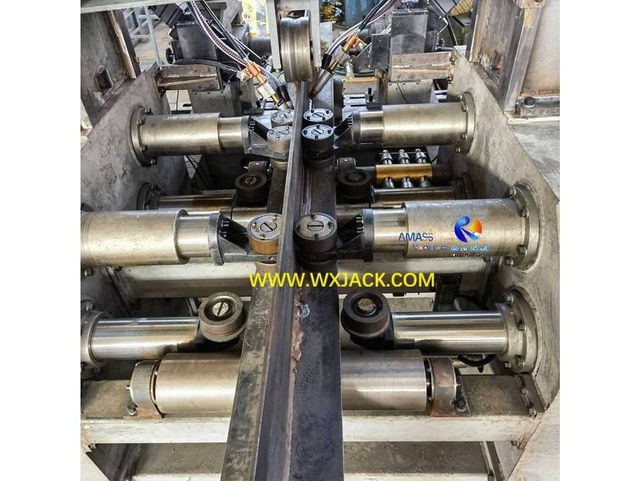

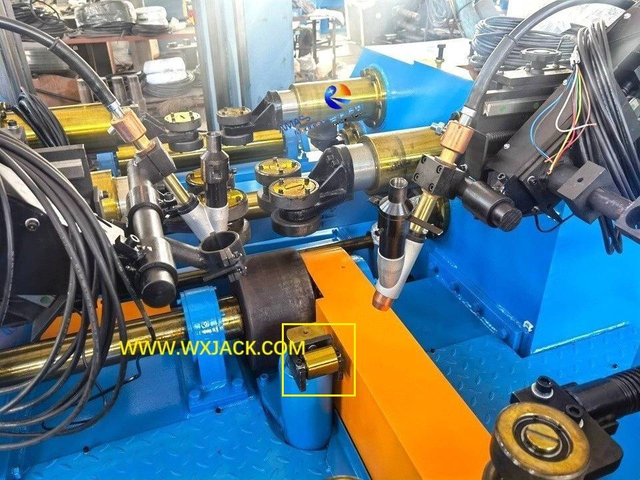

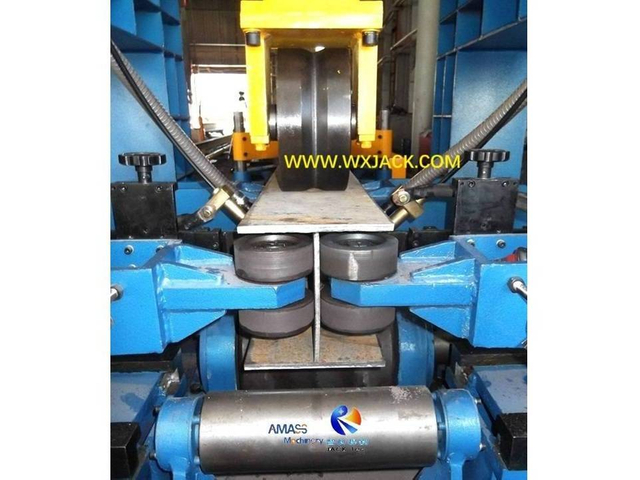

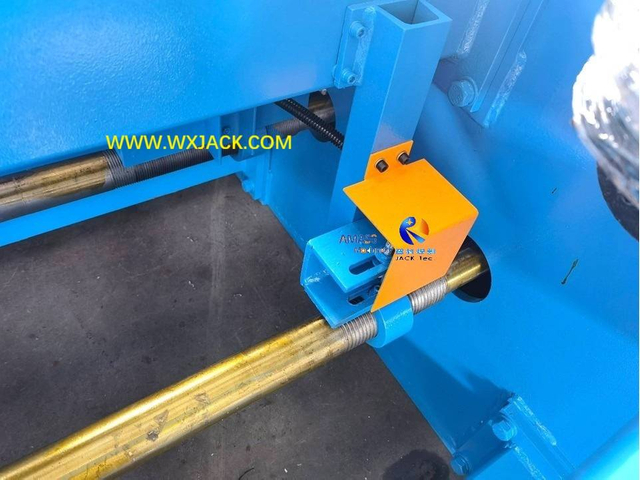

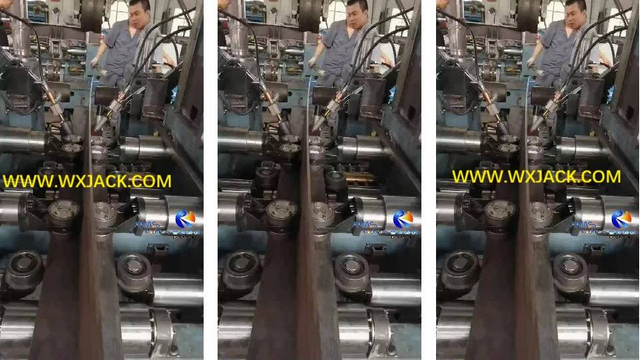

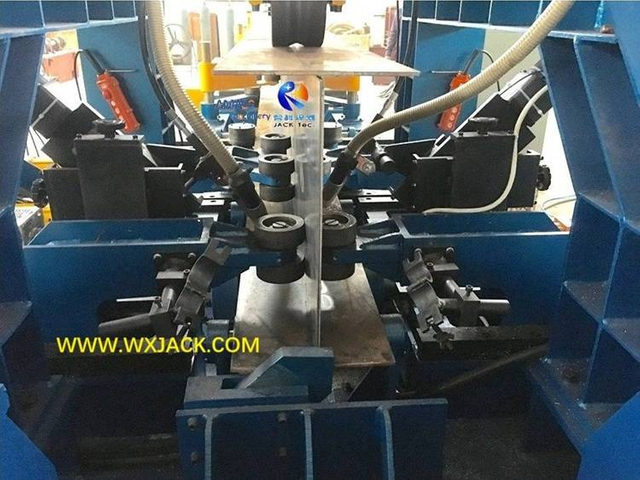

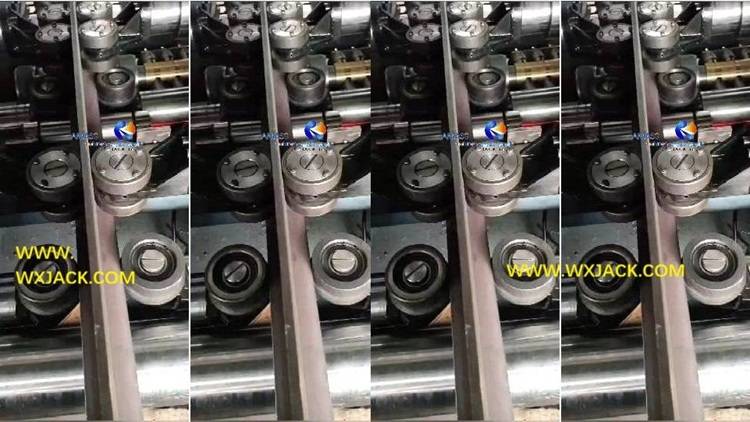

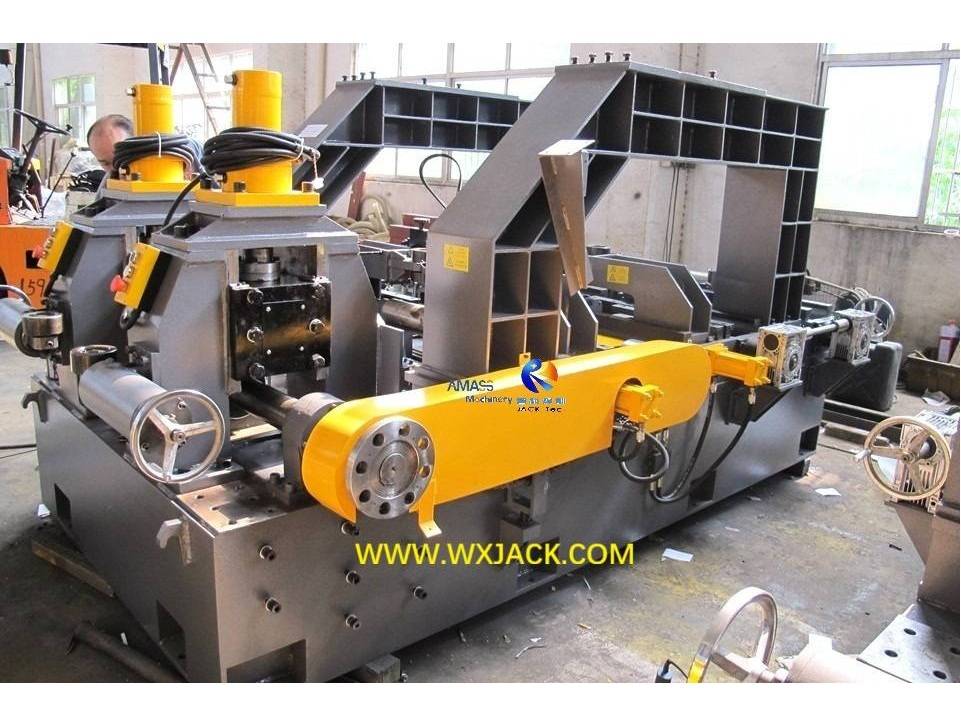

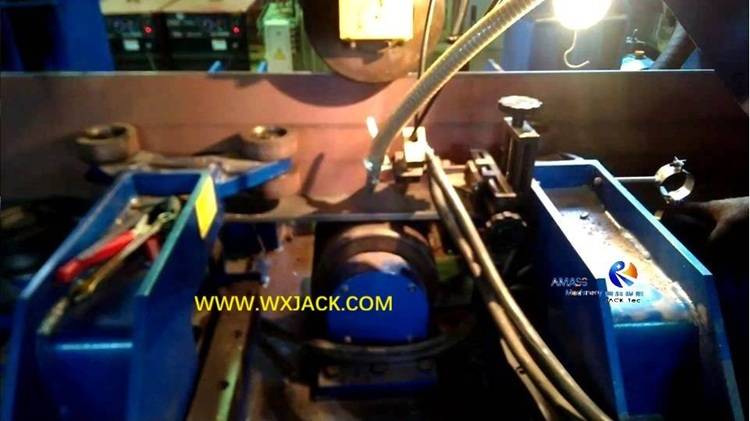

2) Forma de ensamblaje de la viga H: Un lado de la viga H se coloca y sujeta con accionamiento hidráulico automático; El lado opuesto de la viga H se ensambla con un volante giratorio manual, que a su vez se transmite con un tornillo de avance. H El ala y el alma de la viga se fijan mediante rodillos de alineación excéntricos precisos;

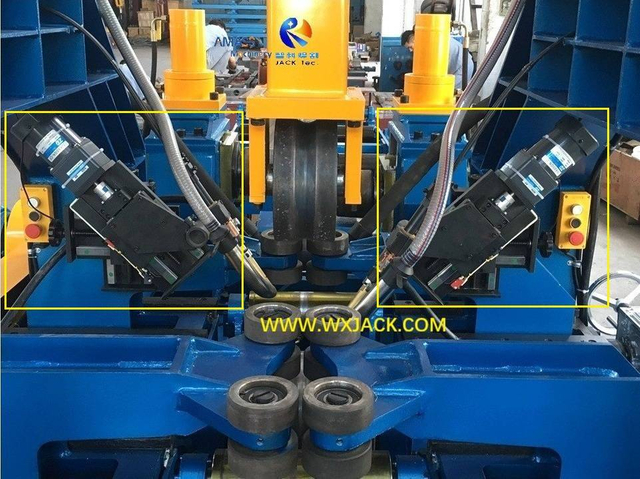

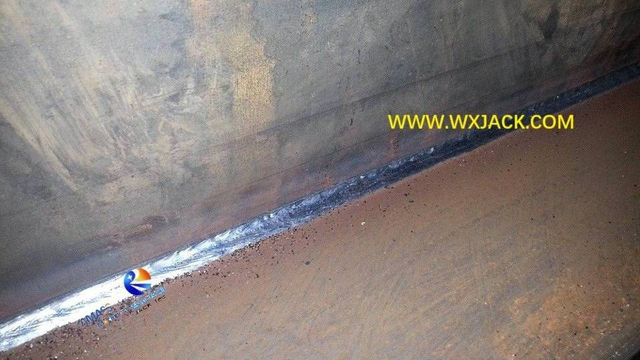

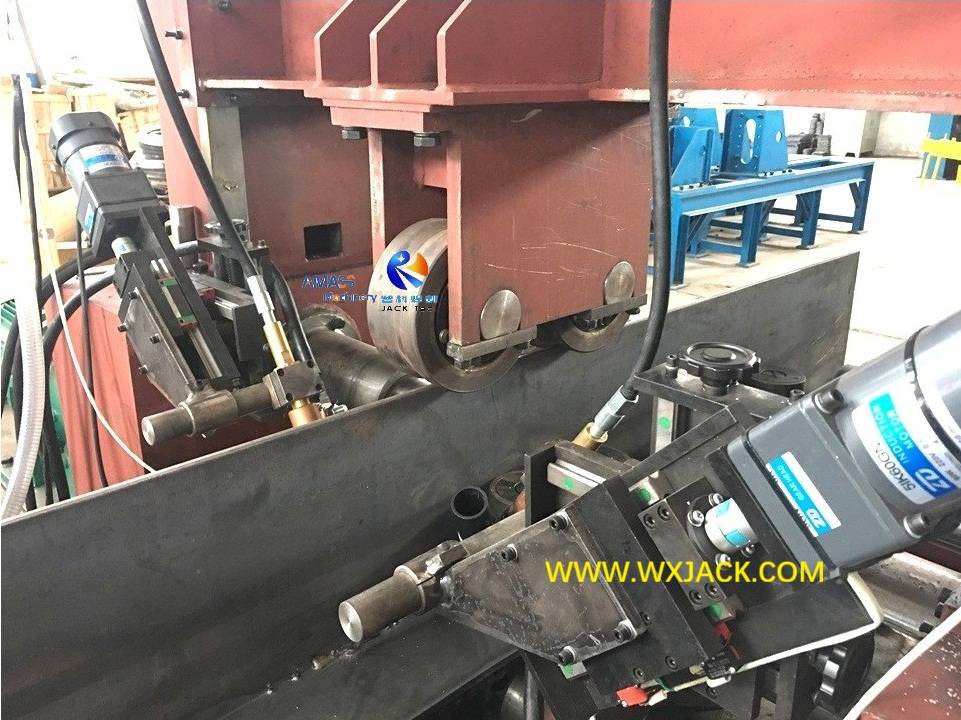

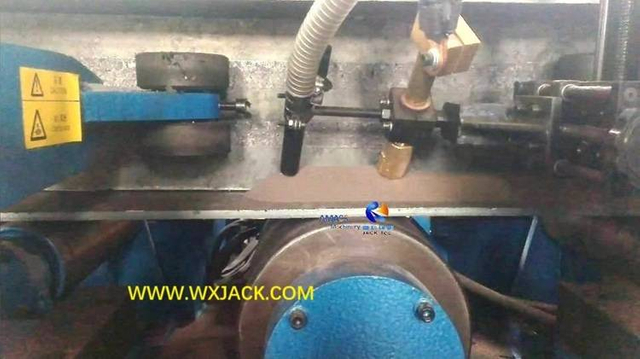

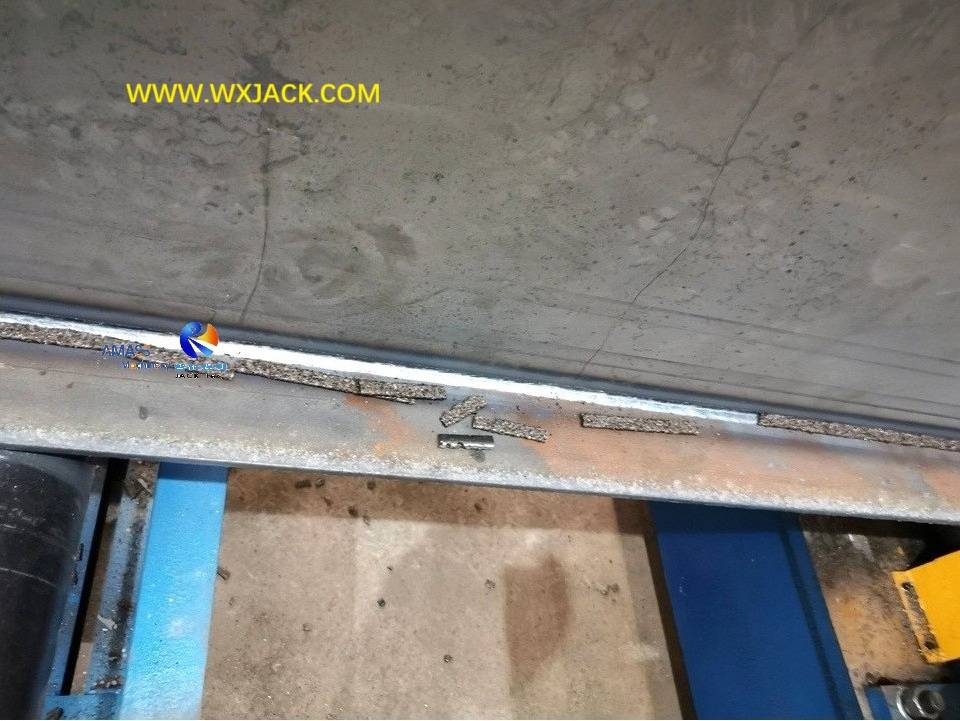

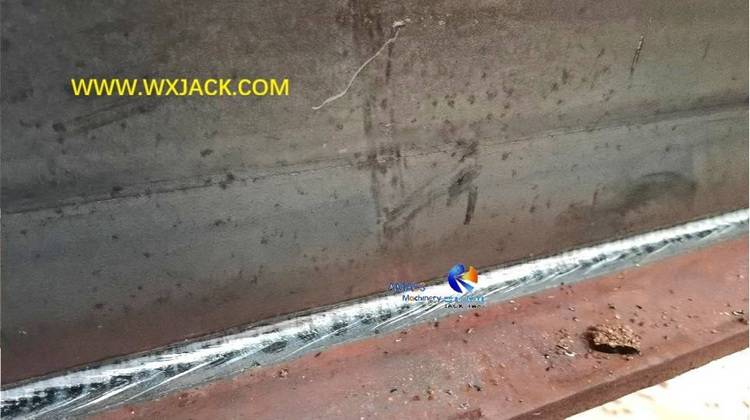

3) Modo de soldadura: soldadura por arco sumergido en posición plana de 0°;

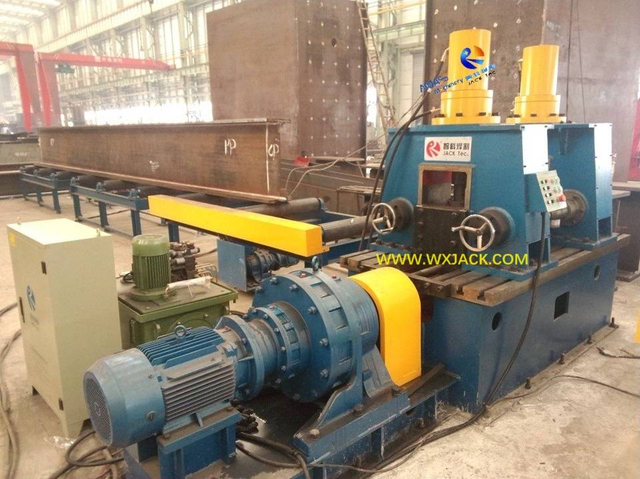

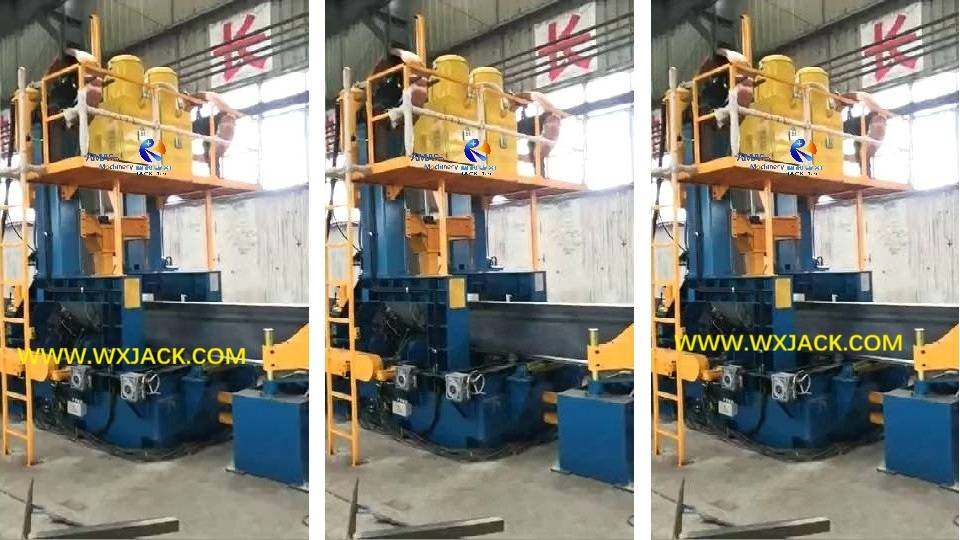

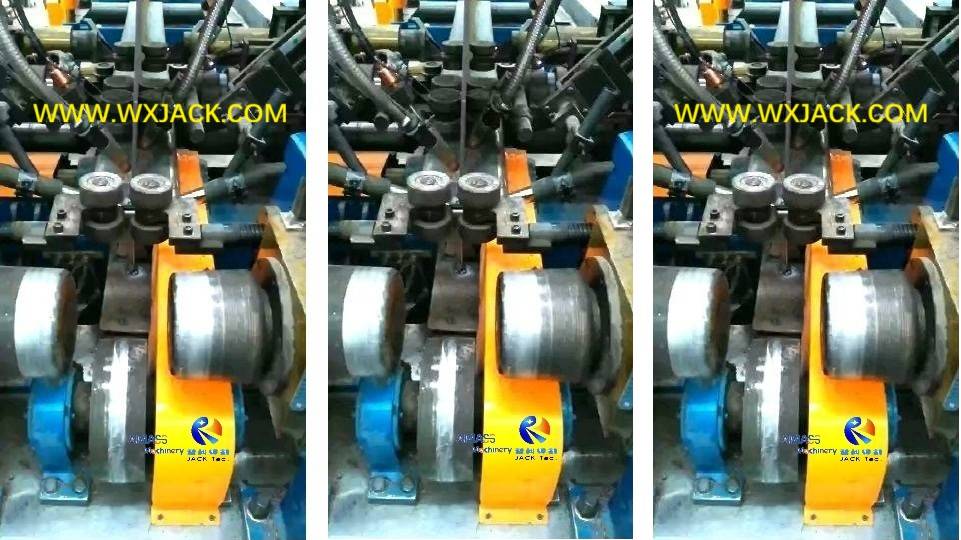

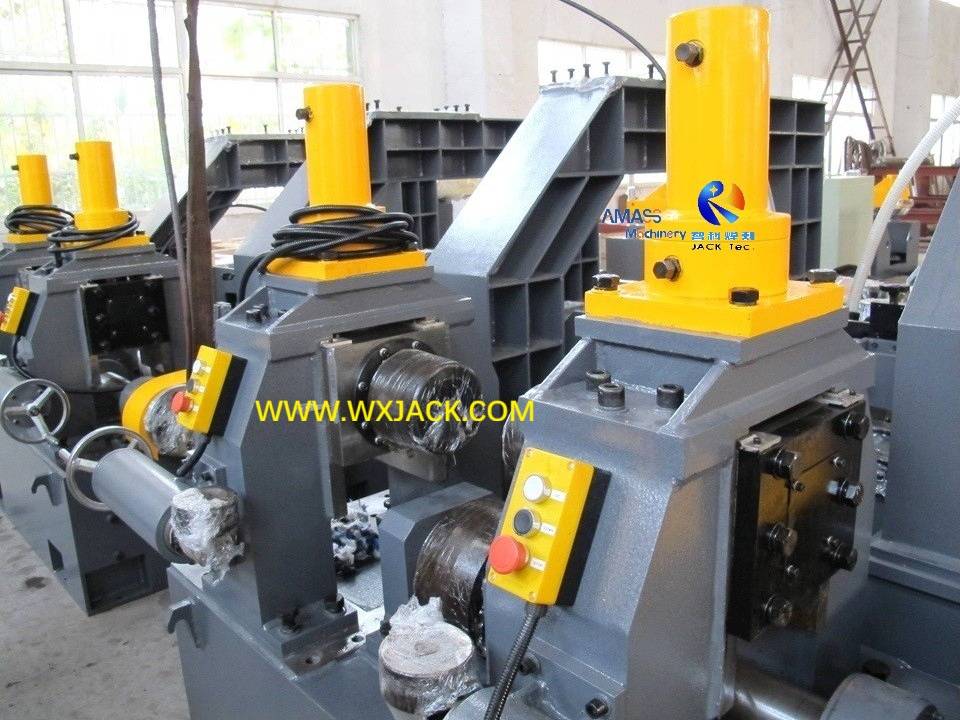

4) Forma de enderezamiento: accionamiento hidráulico confiable de fuerza pesada 2 piezas de rodillos enderezadores que actúan hacia abajo;

Parámetros técnicos de la máquina 3 en 1 para soldar vigas en H, enderezadora de ensamblaje modelo PHJ:

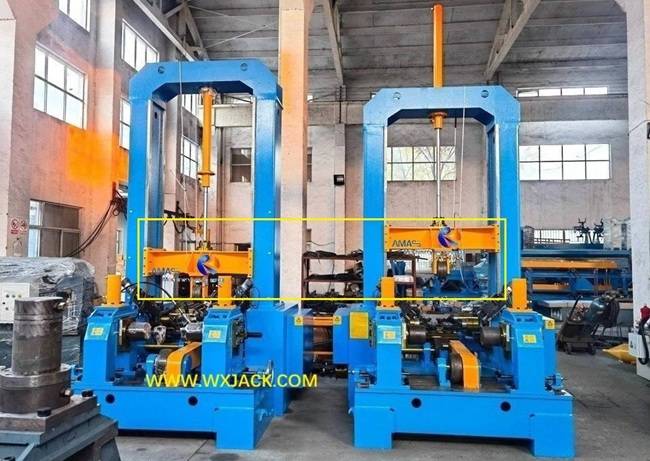

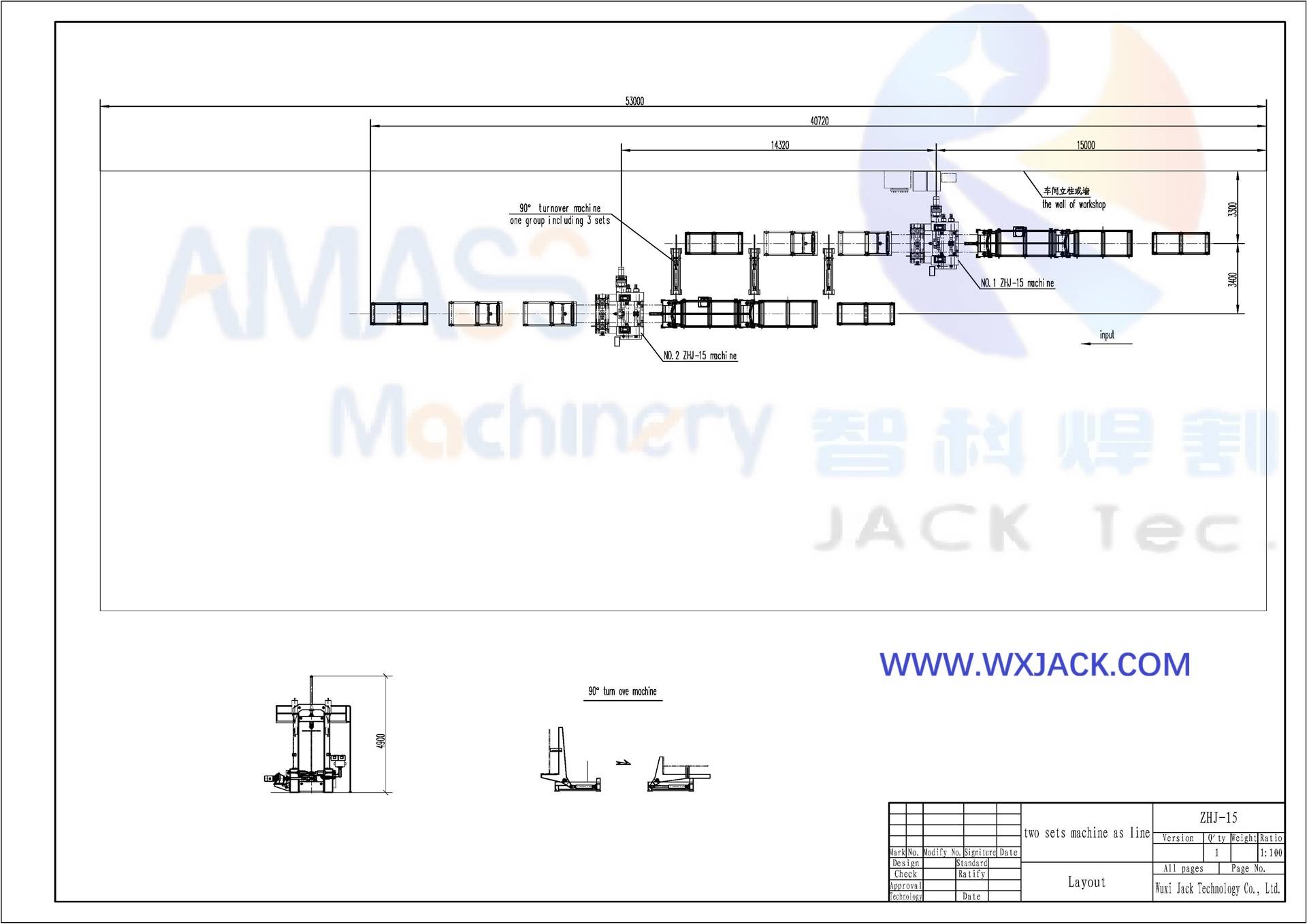

1) La serie ZHJ se enfoca en la fabricación de vigas H de sección transversal simétrica :

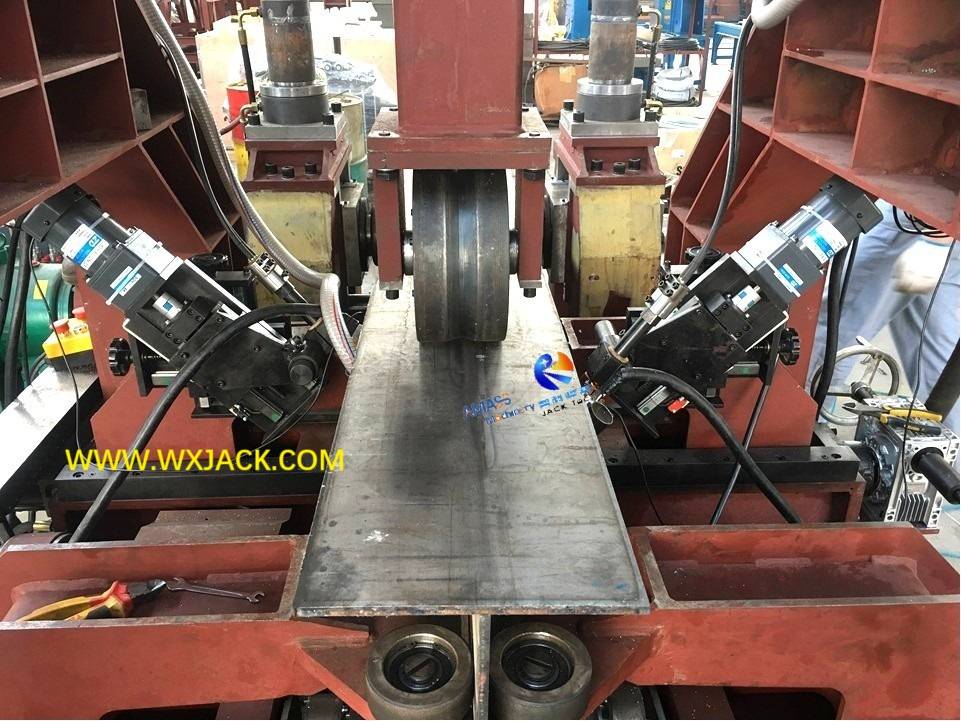

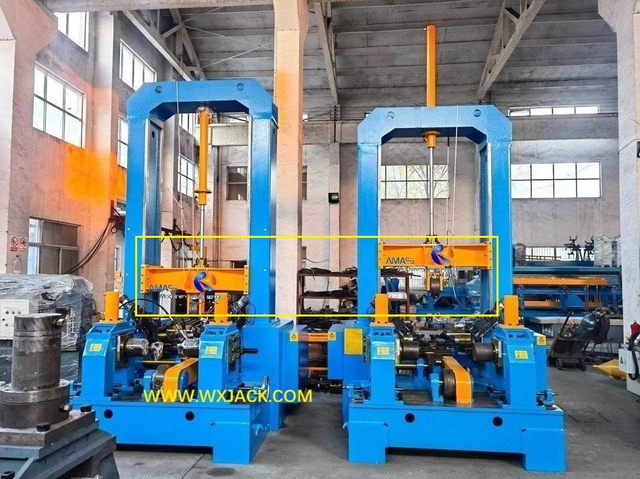

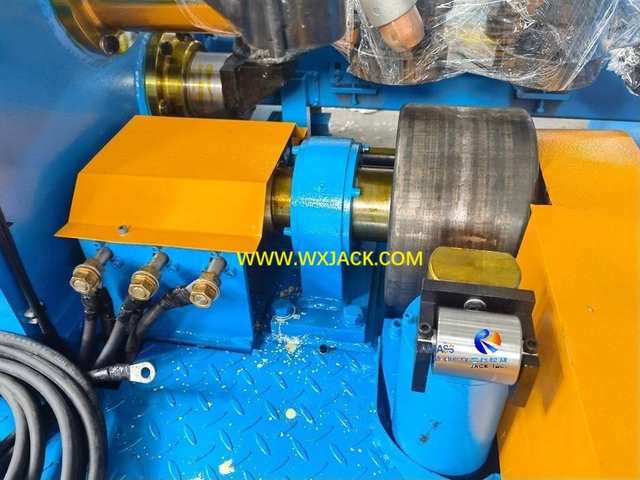

2) Forma de ensamblaje: Ambos lados de la viga H están equipados con accionamiento hidráulico automático, en transmisión de husillo, con sujeción precisa de rodillos de alineación excéntrica;
3) Modo de soldadura: Igual que PHJ;
4) Forma de enderezamiento: Igual que PHJ;


Parámetros técnicos de la máquina soldadora para fabricación de vigas 3 en 1 H serie ZHJ:

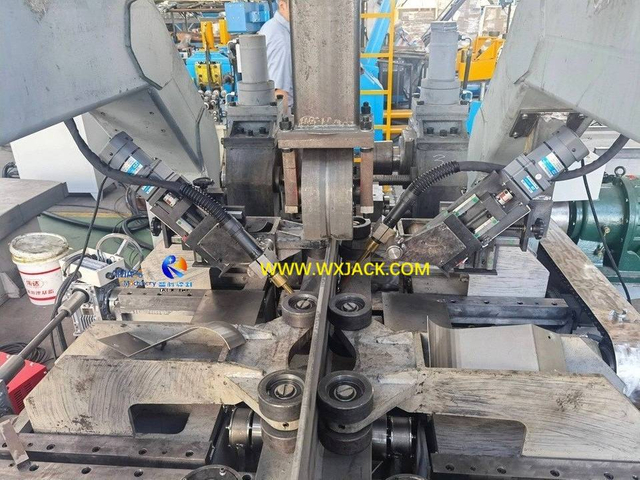

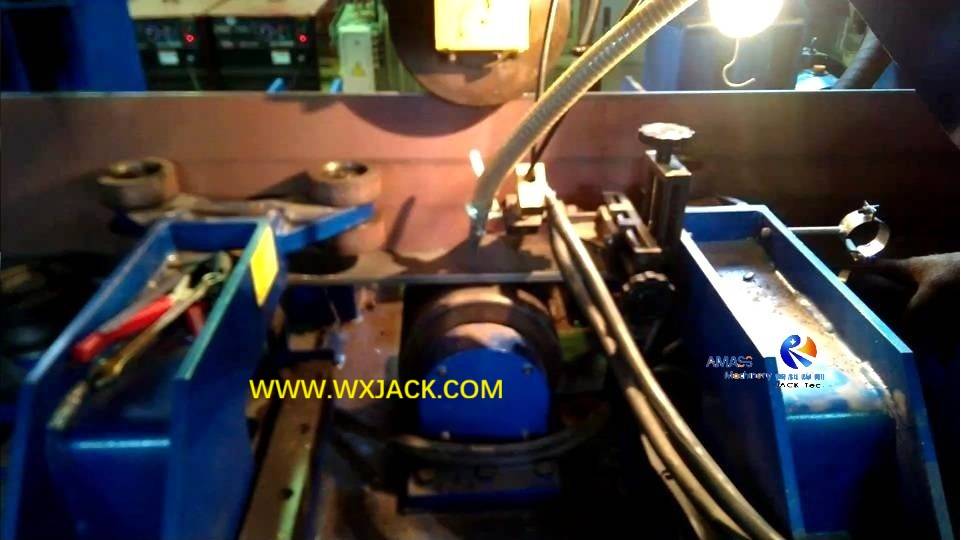

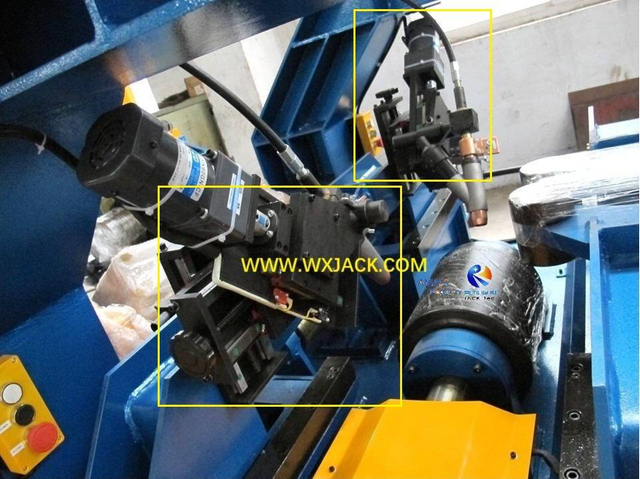

1) Diseño especial: algunos clientes producen vigas en H de tamaño pequeño y espesor delgado. Lo cual, supongamos que seleccionemos modelos convencionales, será un desperdicio tanto para el presupuesto de compra como para el coste de funcionamiento. El modo de soldadura tampoco es aplicable: ( Fig.7 )

2) Por esta razón, tenemos un modelo de máquina de trabajo liviano fabricado especialmente para la elección del cliente, como ZHJ10 ;
3) Modo de ensamblaje: Igual que ZHJ;

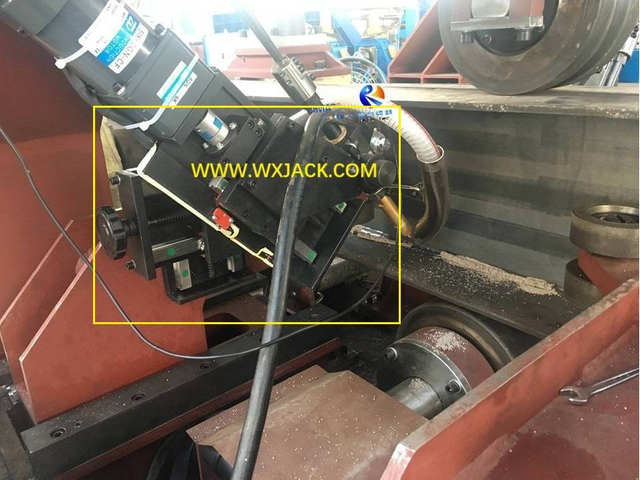

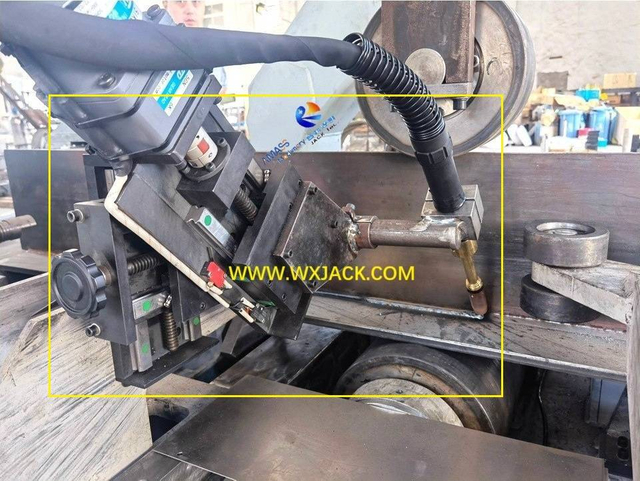

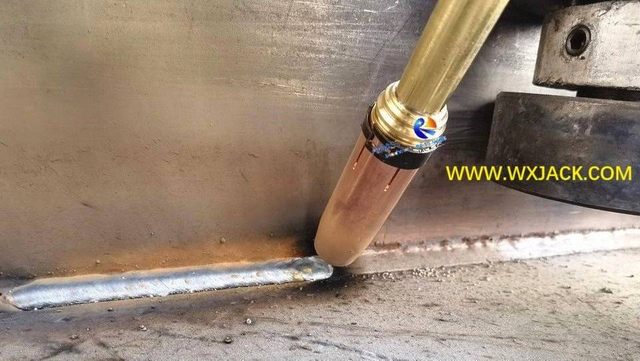

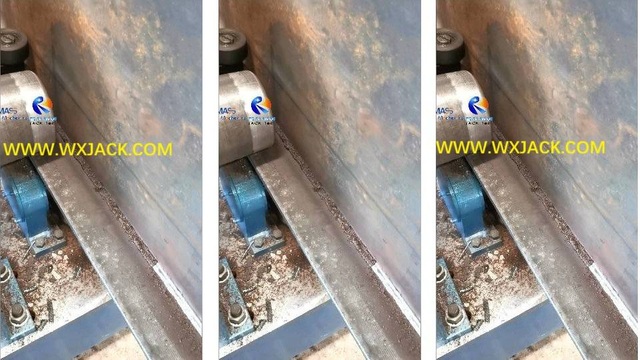

4) Modo de soldadura: CO ₂ GMAW de corriente pequeña, alto valor IK y resistencia de la costura de soldadura;
5) Forma de alisado: Igual que PHJ.

Parámetros técnicos de la máquina 3 en 1 para soldadura de vigas en H de uso liviano:
