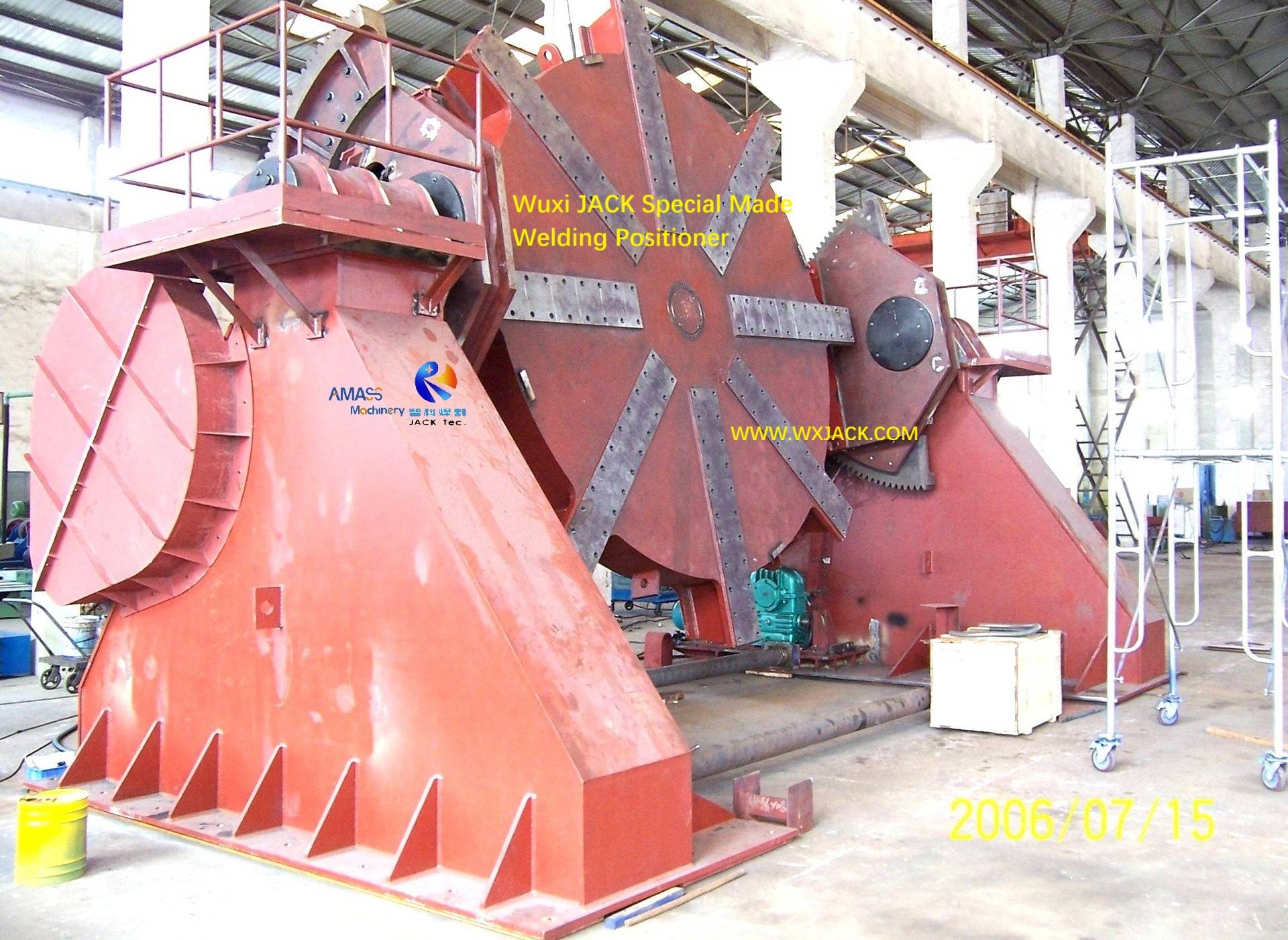

2. Posicionador de soldadura visto estándar y común:

5. Características técnicas del posicionador de soldadura de fabricación especial:

1. Piezas de trabajo aplicables: Este posicionador de soldadura de fabricación especial fue desarrollado para usarse en la fabricación de tuberías, codos y estructuras similares de piezas de trabajo de diámetro pequeño a mediano. A continuación se muestra una ilustración de piezas de trabajo típicas del equipo de soldadura: (Fig.4)

2. Operación: Este tipo de piezas de trabajo de codos de tubería pueden girarse de 0°~ 360° e inclinarse de 0°~ 120° para su operación de soldadura, lo cual se puede realizar en este posicionador de soldadura. También se pueden gestionar los diámetros de los codos de las tuberías.

3. Estructura general del posicionador de soldadura por rotador de tuberías modelo PR:

por favor, compruebe el boceto de diseño de la derecha en la estructura de esta mesa de soldadura giratoria de diseño especial. El posicionador de soldadura con rotador de tuberías de los modelos PR es una combinación de rotador de rodillo de soldadura y posicionador de soldadura giratorio. Tiene tres grados de libertad:
1) Principio de trabajo: En la mesa de trabajo del bastidor de la máquina estacionaria y en la plataforma del rodillo de soldadura, hay 2 pares de rodillos giratorios de soldadura, que soportan las piezas de trabajo y las impulsan a un giro de 0°~ 360°. Esta es la velocidad de soldadura del posicionador de soldadura con rotador de tuberías, que se puede ajustar con un variador de frecuencia y se controla con un inversor de CA;
2) Cambio de Posición: Además, todo el mecanismo de soldadura también se puede inclinar en un rango de -45°~ +45°, para adquirir una orientación de soldadura óptima para los operadores;
3) Abrazadera de la pieza de trabajo: Durante el funcionamiento del posicionador de soldadura rotador de tuberías, para sujetar la pieza de trabajo firmemente y evitar que se deslice, hay un par de rodillos giratorios de soldadura superiores, que se mueven hacia abajo según el diámetro del codo de la tubería de la pieza de trabajo. Esto también es motor;
4) Especificaciones: Además, todo el conjunto del posicionador de soldadura rotador de tuberías modelo PR oscila en el rango de -45°~ +45° bajo el motor. Esta es la razón por la que clasificamos este producto en la familia de posicionadores de soldadura rotativos. En cierto sentido, tiene algo en común con otro equipo de soldadura destacado por Wuxi JACK: el rotador de soldadura tipo presión descendente HGK ajustable mediante tornillo guía.

4. Clasificación del posicionador de soldadura por rotador de tuberías:

Según los diámetros aplicables de los codos de tubería, este equipo de soldadura de codos de tubería de diseño especial tiene dos especificaciones de PR24 y PR40, que se utiliza para fabricar piezas de trabajo de hasta Φ800mm y Φ1200mm diámetro respectivamente.

5. Parámetros técnicos del posicionador de soldadura por rotador de tuberías modelos PR:

A continuación se detallan las especificaciones técnicas de los modelos estándar PR24 y PR40. Para diámetros fuera de estos rangos, podemos entregar modelos personalizados para los clientes.

1. Las piezas de trabajo aplicables: La foto superior a la izquierda muestra una de las piezas de trabajo típicas que se soldarán en este posicionador de soldadura de fabricación especial: componentes eléctricos de peso liviano a mediano con gran longitud, como la cubierta del transformador eléctrico;

2. Estructura de la mesa de soldadura giratoria cuadrada con dispositivo de soldadura hecho a medida:

Basado en tipos especiales de piezas de trabajo, este posicionador de soldadura giratorio debe satisfacer la demanda de:
1) Mesa de soldadura giratoria de área más grande en forma de cuadrado, de modo que se puedan instalar en ella las dos piezas del dispositivo de soldadura en forma de 'V';
2) Debe excavarse un hoyo profundo en el piso del taller, delante del posicionador de soldadura de fabricación especial, para que no haya conflicto entre la pieza de trabajo de gran tamaño y el piso del taller, durante el giro y la inclinación de la mesa giratoria de soldadura y la pieza de trabajo;
3) Accesorio de soldadura de piezas de trabajo de diseño especial en la superficie de la mesa de soldadura giratoria;
4) El bloqueo entre giro e inclinación de la pieza de trabajo: Sólo cuando la mesa de soldadura giratoria está en posición plana horizontal se puede inclinar, y sólo cuando está en posición vertical se puede girar. Esto protege completamente el estado intacto de los equipos de soldadura y las piezas de trabajo.


3. Parámetros técnicos de la mesa de soldadura giratoria cuadrada con accesorio de soldadura hecho a medida:

1. Piezas de trabajo aplicables: Las piezas de trabajo que se van a soldar a este tipo de posicionador de soldadura deben tener una longitud larga y una costura de soldadura distribuida regularmente. Por lo tanto, su giro de 0°~ 360° puede finalizar la fabricación de las piezas de trabajo.

2. Estructura del posicionador de soldadura de fabricación especial:

1) Este equipo de soldadura de diseño especial se puede ver como un conjunto de posicionador de soldadura de cabeza y cola estacionario de altura fija, compuesto por dos juegos de mesa de soldadura giratoria de eje único;

2) Singularidad de esta mesa de soldadura giratoria vertical fabricada especialmente:

a) No hay rieles de conexión a tierra que conecten los dos juegos de posicionadores de soldadura giratorios verticales de un solo eje. Puede resultar muy conveniente mover cualquiera de los dos conjuntos, o ambos conjuntos cuando sea necesario, según el tamaño de las piezas de trabajo;
b) Los dos conjuntos de equipos de soldadura de un solo eje pueden operarse juntos en fase o funcionar individualmente, brindando más flexibilidad en su disposición de operación diaria.


3. Parámetros técnicos de la mesa de soldadura de giro vertical doble tipo división:
