Máquina de corte de tubería Wuxi Jack CNC avanzada

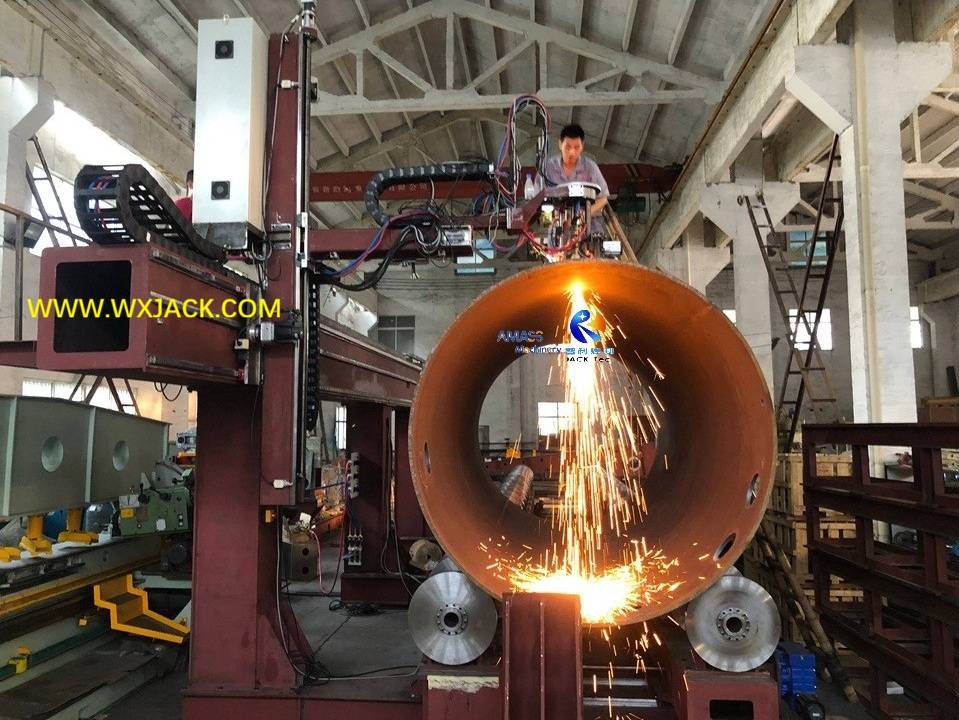

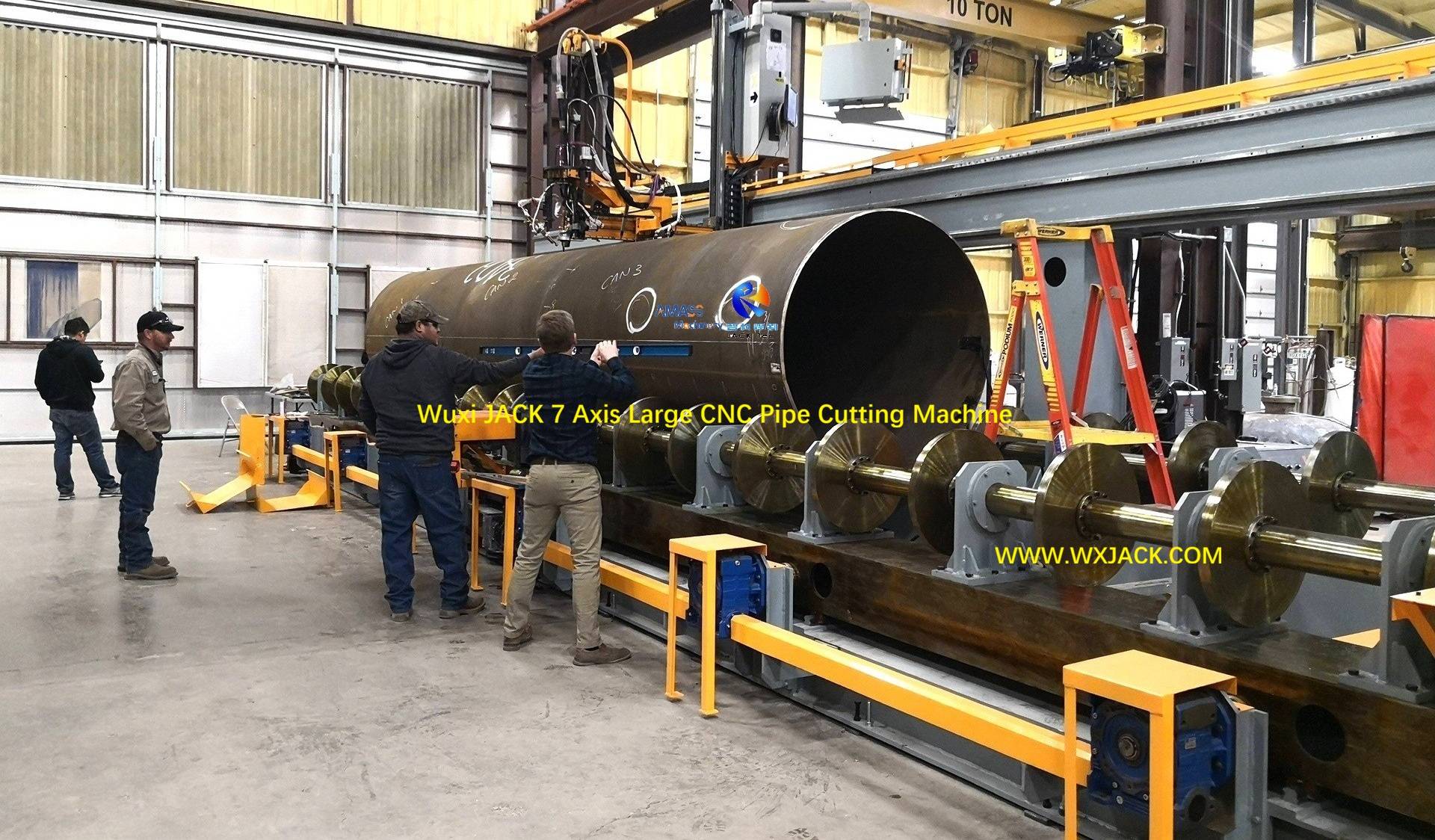

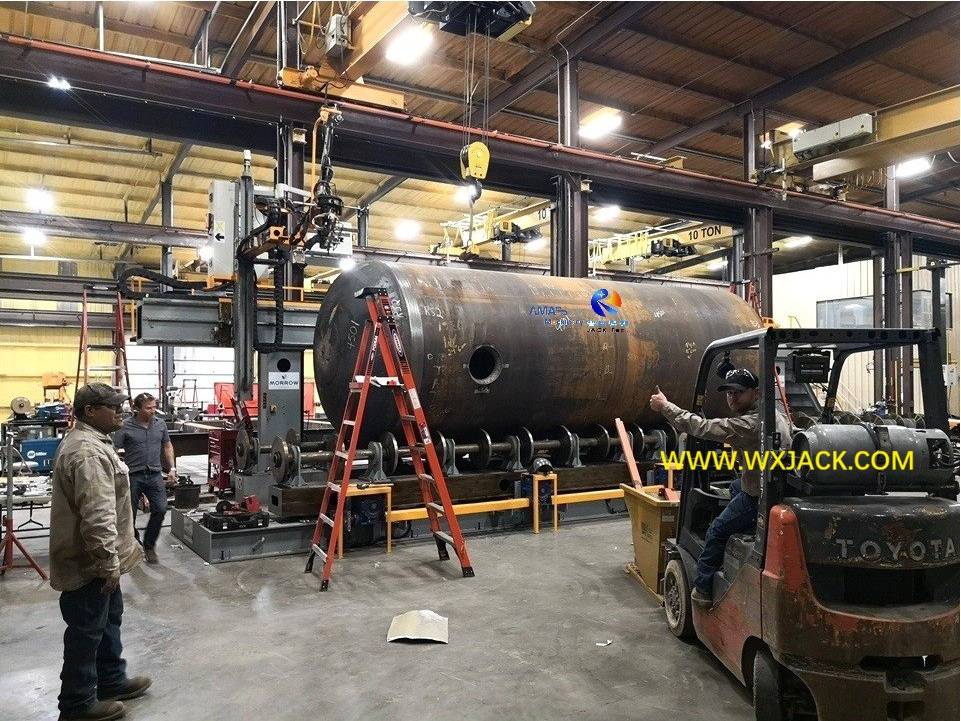

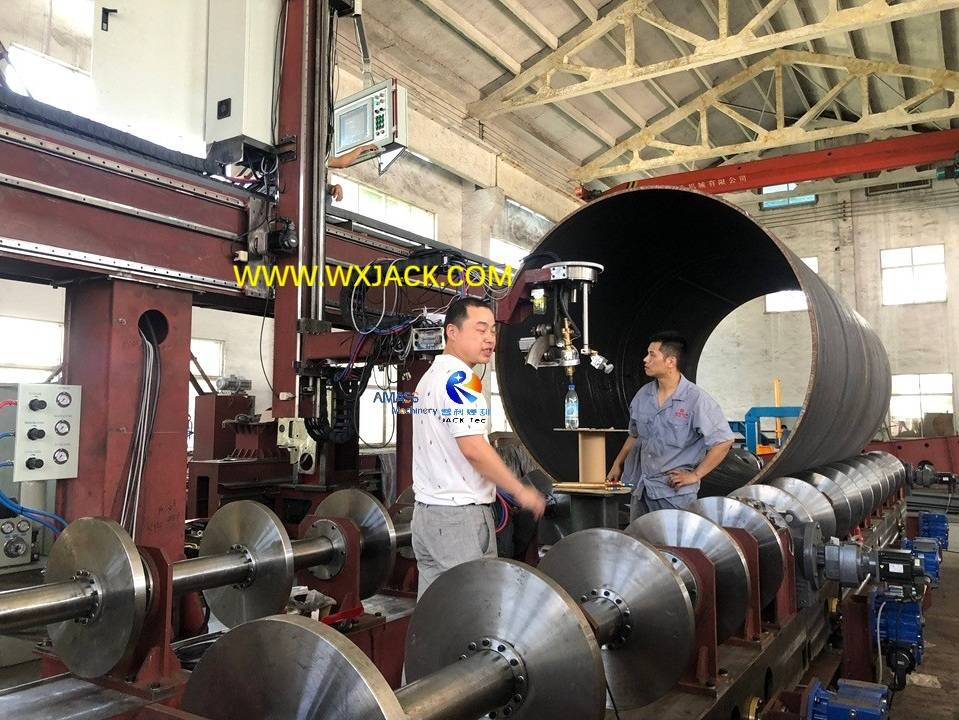

1 7 Axis Large CNC Pipe Cutting Machine 5

Máquina cortadora de tubos de acero CNC con plasma de llama Wuxi JACK

A. Asunto de esta página sobre la máquina cortadora de intersecciones de tubos de acero CNC con plasma Wuxi JACK Flame:

1. Temas sobre la máquina cortadora de tubos de acero CNC con plasma de llama:

Esta página es para presentar un resumen breve y completo de la máquina cortadora de tubos de acero CNC con combustible de oxígeno y plasma de la serie Wuxi JACK CNC-CP , en forma de demostración gráfica y textos, que cubren temas de:
1) Alcance del modelo que cubre el tamaño de la tubería y el modo de control;
2) Función y especificaciones principales;
3) Principio de control CNC y eje para la máquina cortadora de intersecciones de tubos de acero CNC con llama de plasma;
4) El software de control avanzado desarrollado específicamente;
5) El soplete de corte con tecnología de punta;
6) Los 2 tipos de fijación de la pieza de trabajo según la dimensión de la tubería;
7) Operación fácil de usar en el corte de tubos con control CNC;
8) Múltiples opciones de modelos de máquina cortadora de tubos de acero CNC Wuxi JACK;
9) Amplia aplicación y amplia base de clientes de la máquina cortadora de intersecciones de tubos de acero CNC con llama y plasma Wuxi JACK;

2. Esta página sobre la máquina cortadora de tubos de acero CNC con plasma Wuxi JACK Flame:

Tiene 3 secciones principales como se muestra a continuación:
1) Diapositivas de resumen sobre las principales especificaciones técnicas, ventajas y aplicaciones de la máquina;

2) Introducción técnica a la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK:

Cubriendo los siguientes temas:
a) Aumento de la productividad y garantía de precisión en la operación de corte de tubos beneficiada por la máquina CNC;
b) Controlador CNC industrial, hardware de la unidad de control central y sistema de control eléctrico de la máquina;
c) Operación de la Máquina Cortadora de Tubos de Acero CNC;
d) Condición previa en las tuberías de las piezas de trabajo;
e) Sistema mecánico de la máquina;
f) software especializado;
3) Wuxi JACK otras máquinas CNC: máquina cortadora por llama de plasma CNC y fresadora frontal de extremo de viga BOX H con control CNC;
3. Nuestro objetivo es que, al revisar esta página web, los clientes y cualquier persona que tenga interés en esta máquina cortadora de tubos de acero CNC puedan tener una comprensión general de este producto destacado y superior de Wuxi JACK;
4. Página sobre videos de la máquina cortadora de intersecciones de tubos de acero CNC con plasma de llama Wuxi JACK.

B. Introducción general y visión técnica de la máquina cortadora de tubos de acero CNC con llama de plasma Wuxi JACK:

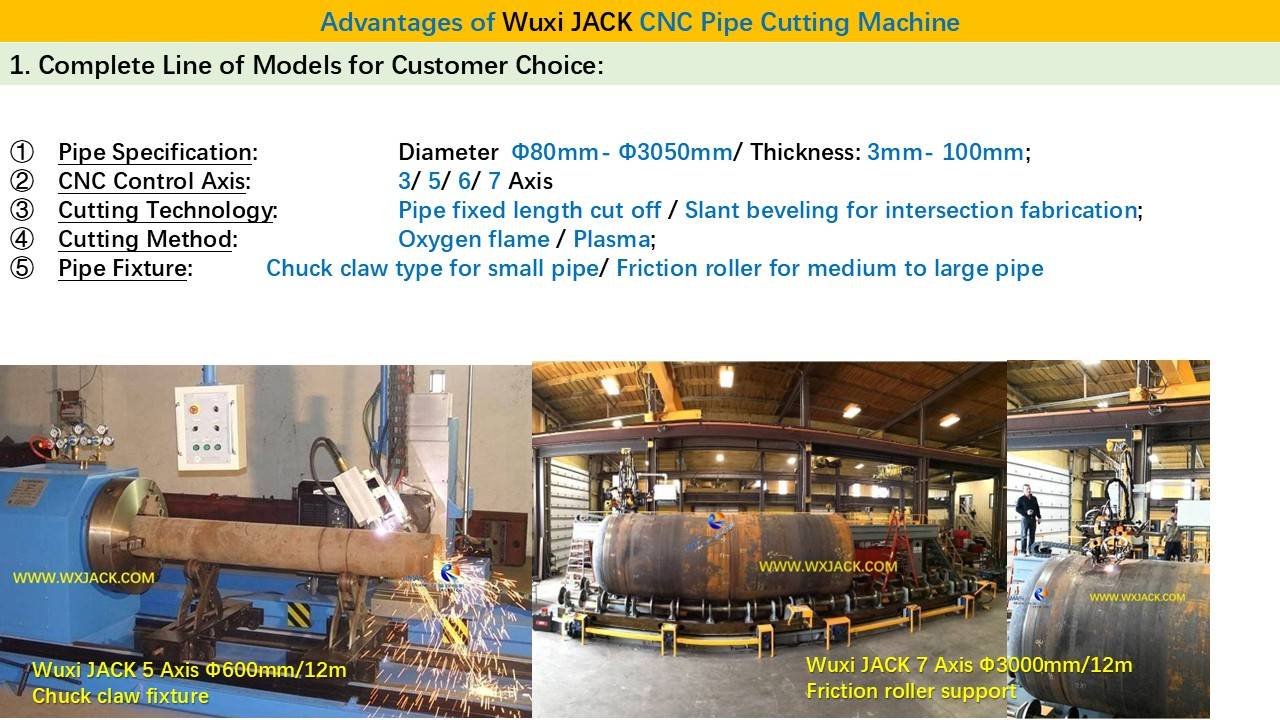

Diapositiva 1 : La línea completa y las especificaciones principales de la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK:

Esta página de Diapositivas contiene un resumen de una página sobre la función de la máquina Wuxi JACK en:

1. Modelos de máquina cortadora de tubos de acero CNC Wuxi JACK:

Disponemos de una serie de modelos (CNC-CP600/ CNC-CP1400/ CNC-CP2000/ CNC-CP2500/ CNC-CP3000...) que se adaptan a una amplia variedad de tuberías:
1) Diámetro desde Φ80 mm hasta Φ3050 mm;
2) El espesor de la pared de la tubería puede ser de 3 mm a 100 mm;
3) Longitud de 1 metro a 12 metros;
4) Material: Acero al carbono, acero inoxidable;



2. Eje de control CNC en la máquina cortadora de tubos de acero CNC Wuxi JACK:

1) Según la demanda del cliente sobre la función y el diámetro del tubo de la pieza de trabajo, tiene 4 opciones de 3 // 5/ 67 ejes para elegir;
2) El modelo de 3 ejes de control CNC sirve para completar el corte de borde recto en tuberías de diámetro pequeño a mediano, generalmente de Φ48 mm a Φ600 mm, con un espesor de 3 mm a 6 mm como máximo;
3) La máquina cortadora de intersecciones de tubos de acero CNC de 5, 6, 7 ejes de control CNC cumple tareas más complicadas de biselado de bordes inclinados;



3. Accesorio o soporte para tuberías en la máquina cortadora de intersecciones de tuberías de acero CNC:

1) Dependiendo de los diferentes diámetros de tubería, tenemos un portabrocas de garra de 3 mordazas para sujetar tuberías pequeñas , con diámetros en el rango de Φ80 mm a Φ600 mm;
2) Y rodillo de fricción para colocar tuberías de gran diámetro , en el rango de Φ600 mm a Φ3050 mm;



4. Medios de corte por gas térmico adoptados con la máquina cortadora de tubos de acero CNC:

1) El cliente puede seleccionar plasma para cortar tuberías de espesor pequeño a mediano,
2) Llama para cortar tuberías de espesor grueso;
3) O combinación en un conjunto de máquinas.

1 máquina cortadora de tubos CNC

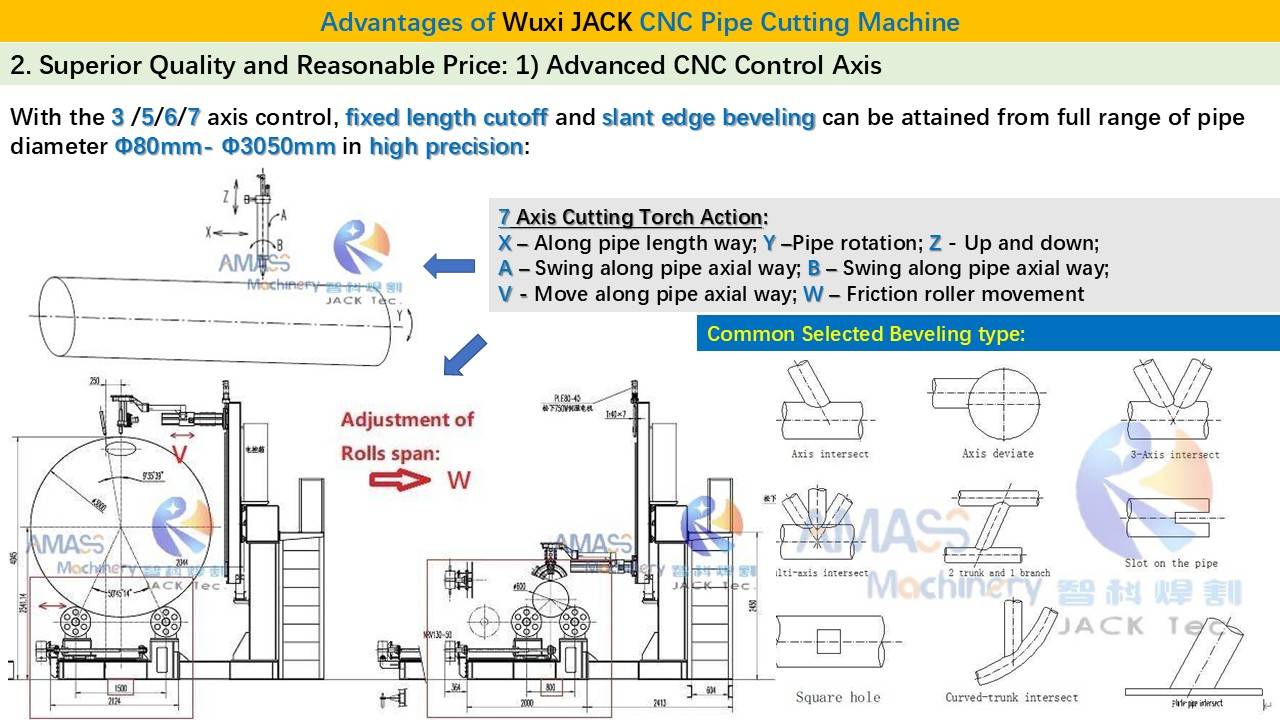

Diapositivas 2 : Sofisticado eje de control CNC en la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK:

Esta página de Diapositivas ofrece una ilustración clara del eje de control adoptado en la máquina cortadora de tubos de acero CNC Wuxi JACK. En términos de eje de control, existen 3 grados de configuración de ejes de control, de simple a complejo:


1. Máquina cortadora de tubos de acero CNC con llama de plasma de 3 ejes :



1) El significado y la función del eje X , Y Z , correspondiente se enumeran a continuación en esta página de Diapositivas;
2) Aplicación: Estos 3 ejes sirven para cortar tuberías en la longitud designada, con borde recto;



2. Máquina cortadora de intersecciones de tubos de acero CNC con plasma de llama de 5 ejes :

1) Sobre la base del eje , X , Y Z , agregando el eje , A B , la máquina CNC de 5 ejes adquiere la capacidad de biselar el borde inclinado en los bordes de las tuberías y los orificios internos;
2) Aplicación: Se aplican 5 ejes al rango de diámetro de tubería de pequeño a mediano (desde Φ600 mm hasta Φ2000 mm);

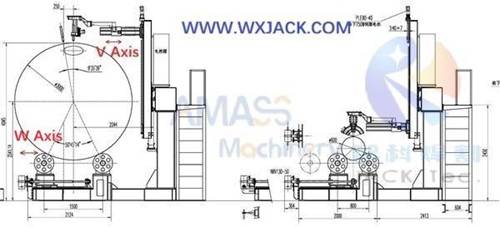

3. Máquina cortadora de tubos de acero CNC con plasma de llama de 6, 7 ejes :

1) Formación de 6 y 7 ejes: sobre la base de los 5 ejes , X , Y , X , A B , sumando el eje V , se obtiene un modelo de máquina de 6 ejes; Aún más, agregando el eje W , crece hasta convertirse en 7 ejes. ;
2) Los ejes 6 y 7 pertenecen al modelo grande de máquina cortadora de intersección de tubos de acero CNC, aplicable para cortar tubos de gran diámetro: Φ2000 mm a Φ3050 mm;
3) El propósito de agregar los ejes V y W es que, al aumentar el diámetro de la tubería, el soplete de corte y los rodillos de fricción deben tener una función móvil para cumplir con la tarea de biselar tuberías grandes.

2 cortadoras de tubos CNC

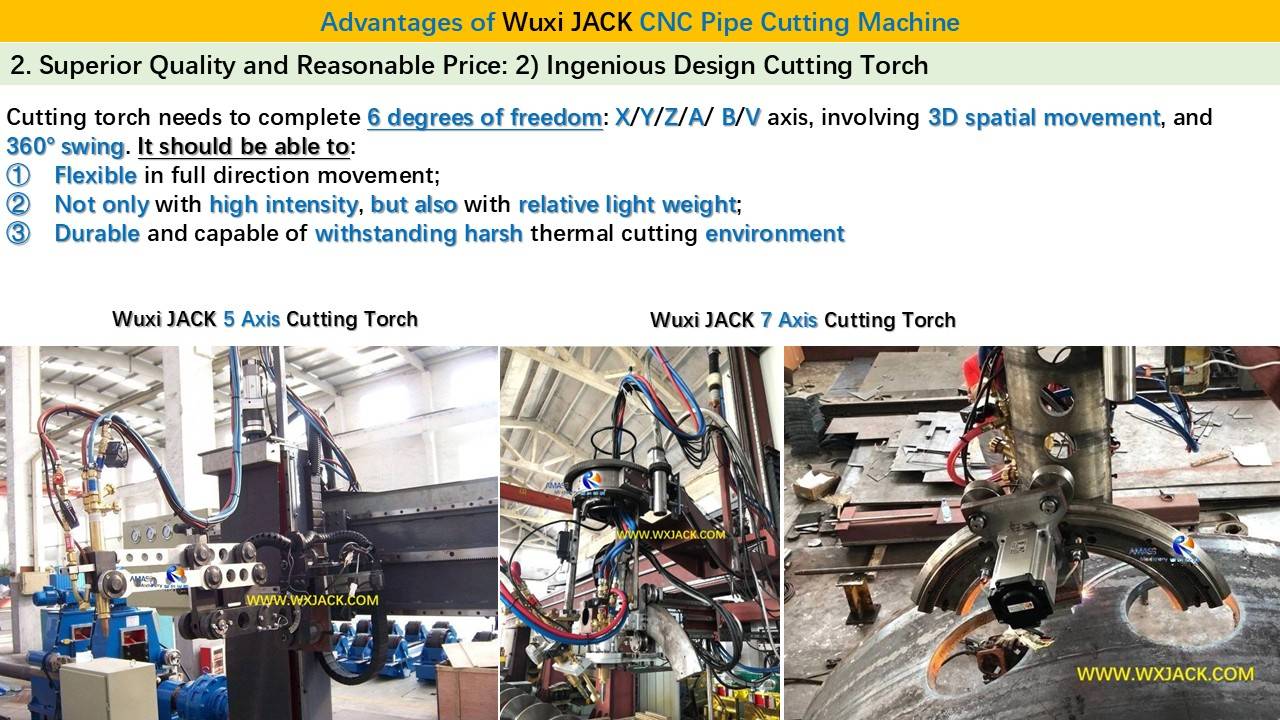

Diapositivas 3 : El ingenioso diseño y la mano de obra del soplete de corte de la máquina cortadora de tubos de acero CNC Wuxi JACK:

Esta página de Diapositivas se centra en la soplete de corte superlativa de la máquina CNC Wuxi JACK:


1. De los 7 ejes de control CNC presentados en las diapositivas anteriores, 6 de estos ejes son para controlar el movimiento del soplete de corte. Por esta razón,

2. Soplete de corte de la máquina cortadora de intersecciones de tubos de acero CNC:

Debe cumplir con las demandas técnicas que se detallan a continuación:
1) Flexible con múltiples juntas, para cumplir con todas las acciones de trabajo en dirección en el corte y biselado de tuberías;
2) Estructura de alta resistencia con peso ligero;
3) Durable y resistente al calor y al polvo..

Máquina cortadora de tubos CNC 3

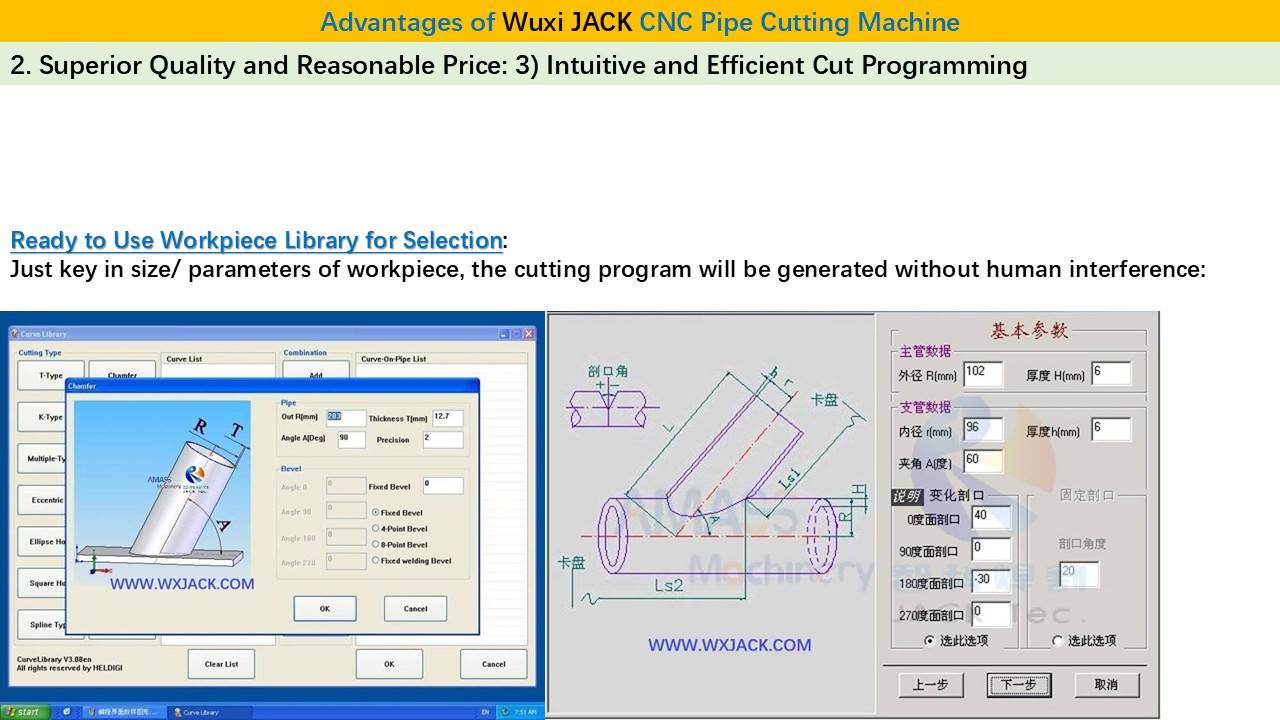

Diapositivas 4 : El sistema operativo personalizado en la máquina cortadora de tubos de acero CNC Wuxi JACK:

Esta página de Diapositivas demuestra la potente función y la fácil gestión con el controlador CNC de la máquina CNC Wuxi JACK:


1. Controlador: El sistema de control eléctrico de nuestra máquina cortadora de intersecciones de tubos de acero CNC se lleva a cabo mediante una computadora de nivel industrial hecha a medida. Su sistema operativo de software es desarrollado de manera cooperativa por una de las 3 principales universidades tecnológicas de China y el equipo de ingeniería de Wuxi JACK, durante más de 1 año;
2. Programa de corte: como se muestra en la captura de pantalla pegada en esta página de Diapositivas, la complicada programación de corte en el corte de tubos de control CNC se genera automáticamente, sin intervención humana;
3. Gestión sencilla: el operador simplemente ingresa la dimensión del tubo de la pieza de trabajo, mediante la interfaz del software de control. Esto garantiza la precisión del programa de corte de tuberías.

Máquina cortadora de tubos CNC 4

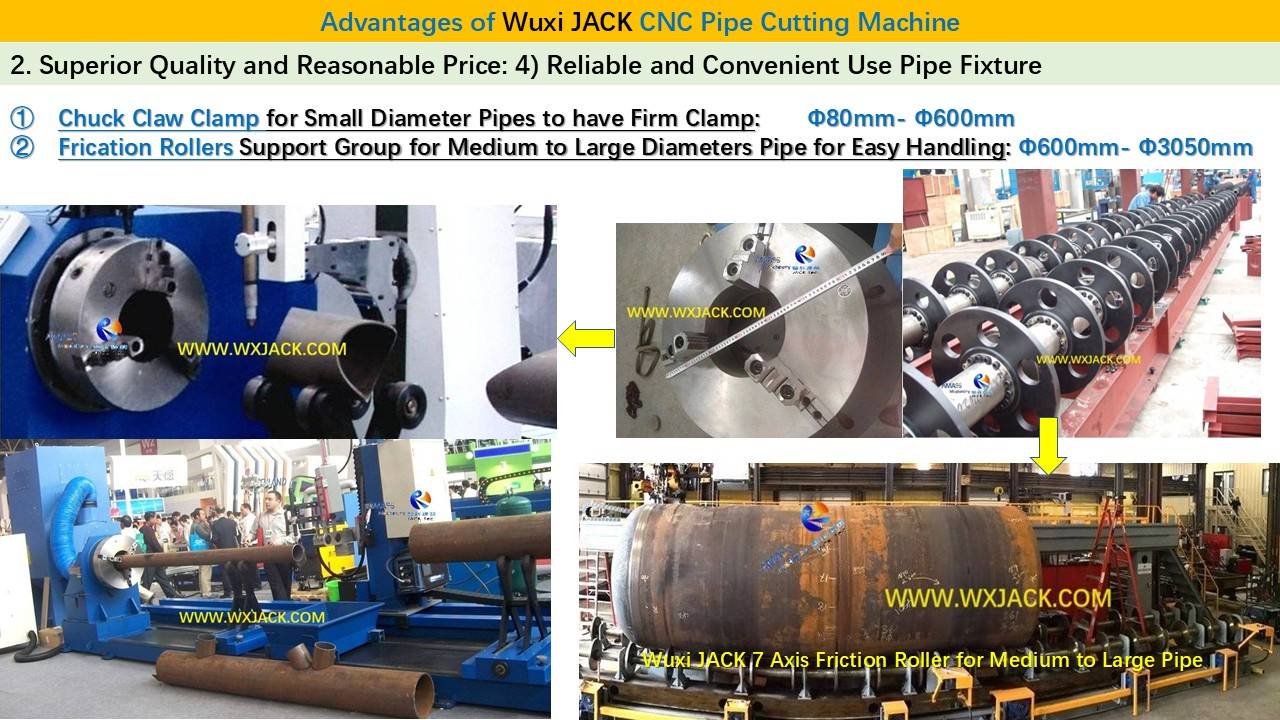

Diapositivas 5 : El accesorio confiable para tuberías de la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK:

Esta página de Diapositivas muestra los accesorios de la pieza de trabajo de la máquina CNC Wuxi JACK:


1. Las 3 fotos de la izquierda: Para tubos pequeños, que tienen diámetros de Φ80 mm a Φ600 mm y, en consecuencia, son livianos, lo cual es aplicable para sujetarlos y sostenerlos para girar, es necesario usar un mandril de 3 mordazas para sujetar estos tubos pequeños firmemente;
2. Las 2 fotos de la derecha: Para tuberías medianas a grandes, que tienen diámetros de Φ600 mm a Φ3050 mm, debido a su gran tamaño y peso, que no presentan fenómeno de oscilación y es difícil sujetarlas de manera confiable para la rotación, se adoptan rodillos de fricción en una máquina cortadora de tubos de acero CNC de modelo grande para colocar tuberías. En tales condiciones, la rotación de tuberías grandes y pesadas no es un movimiento aplicado con frecuencia debido a su dificultad y falta de confiabilidad.

Máquina cortadora de tubos CNC 5

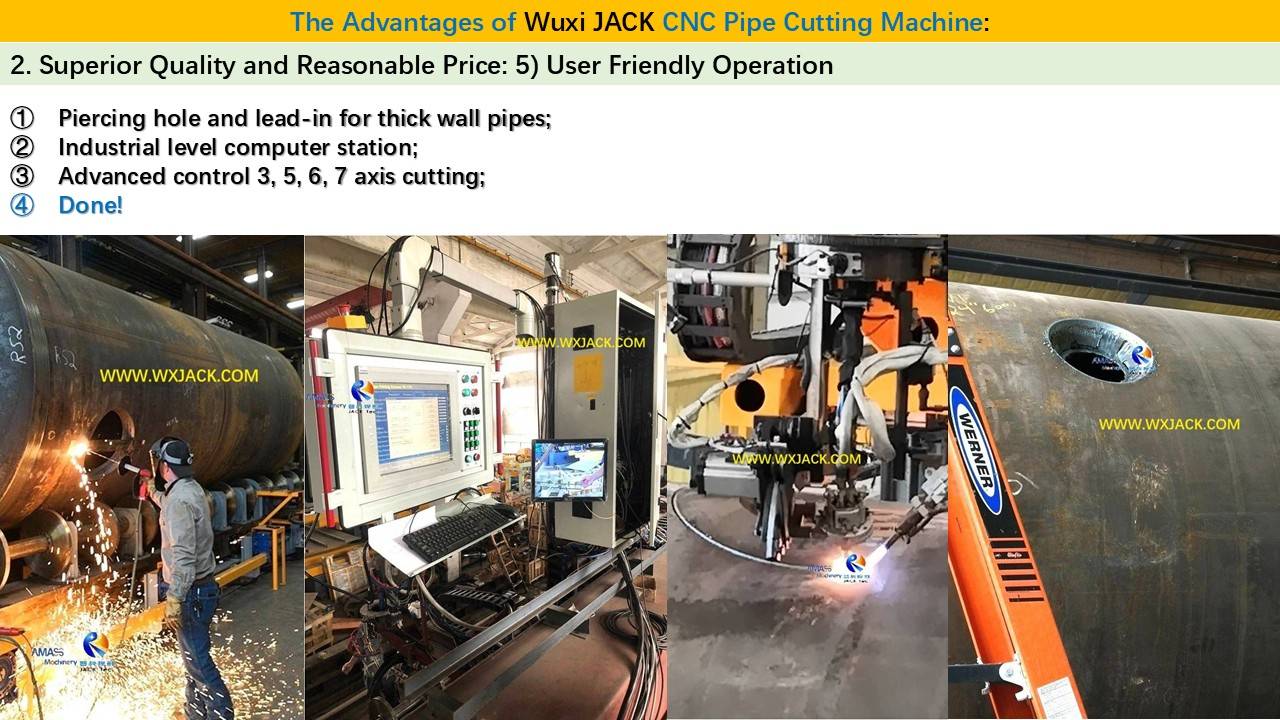

Diapositiva 6 : Operación fácil de usar en la máquina cortadora de intersecciones de tuberías CNC Wuxi JACK:

Esta página de Diapositivas ilustra el funcionamiento cómodo y sencillo de la máquina CNC Wuxi JACK:


1. Foto 1: Para cortar tuberías de gran espesor , que están en el rango de 50 mm a 100 mm, es necesario perforar un pequeño orificio para cortar la línea de entrada con anticipación, con el objetivo de comenzar el borde de manera confiable en el corte oficial;
2. Foto 2: Estación de operación tipo saliente (pequeña computadora industrial y monitor, porque no es fácil tener acceso directo al punto de corte) para la máquina cortadora de intersección de tubos de acero CNC modelo grande Wuxi JACK ( CNC-CP2000 a CNC-CP3000 ); Para máquinas de modelo pequeño y mediano ( CNC-CP600 a CNC-CP1400 ), la estación de operación es una computadora industrial grande tipo piso y sin monitor, porque es fácil verificar de cerca el punto de corte;
3. Foto 3: El momento de corte y el delicado mecanismo del soplete de corte de la máquina cortadora de tubos de acero CNC grande de 7 ejes Wuxi JACK, en un tubo grande de Φ3000 mm y 100 mm de espesor de pared;
4. Foto 4: El tubo terminado de gran diámetro Φ3000 mm y 80 mm de espesor producido a partir de la máquina de configuración Wuxi JACK de 7 ejes.

Máquina cortadora de tubos CNC 6

Diapositivas 7 y 8 : Las múltiples opciones en la variedad de modelos de la máquina cortadora de tubos de acero CNC Wuxi JACK:

Estas 2 páginas de Diapositivas demuestran una amplia variedad de modelos en la máquina CNC Wuxi JACK:



1. Selección del modelo adecuado de máquina cortadora de intersecciones de tubos de acero CNC con plasma de llama:

Wuxi JACK produce una gama completa de máquinas cortadoras de tubos de acero CNC de la serie CNC-CP. Los clientes pueden seleccionar el tipo más apropiado, de acuerdo con las siguientes especificaciones de:
1) Rango de diámetro de los tubos de piezas de trabajo;
2) Función esperada en el corte de tubos de control CNC: ¿ya sea solo corte de borde recto y corte de orificios, o con efecto de borde biselado inclinado al mismo tiempo?
3) Rango de espesor de la pared de la tubería y medios de corte correspondientes;

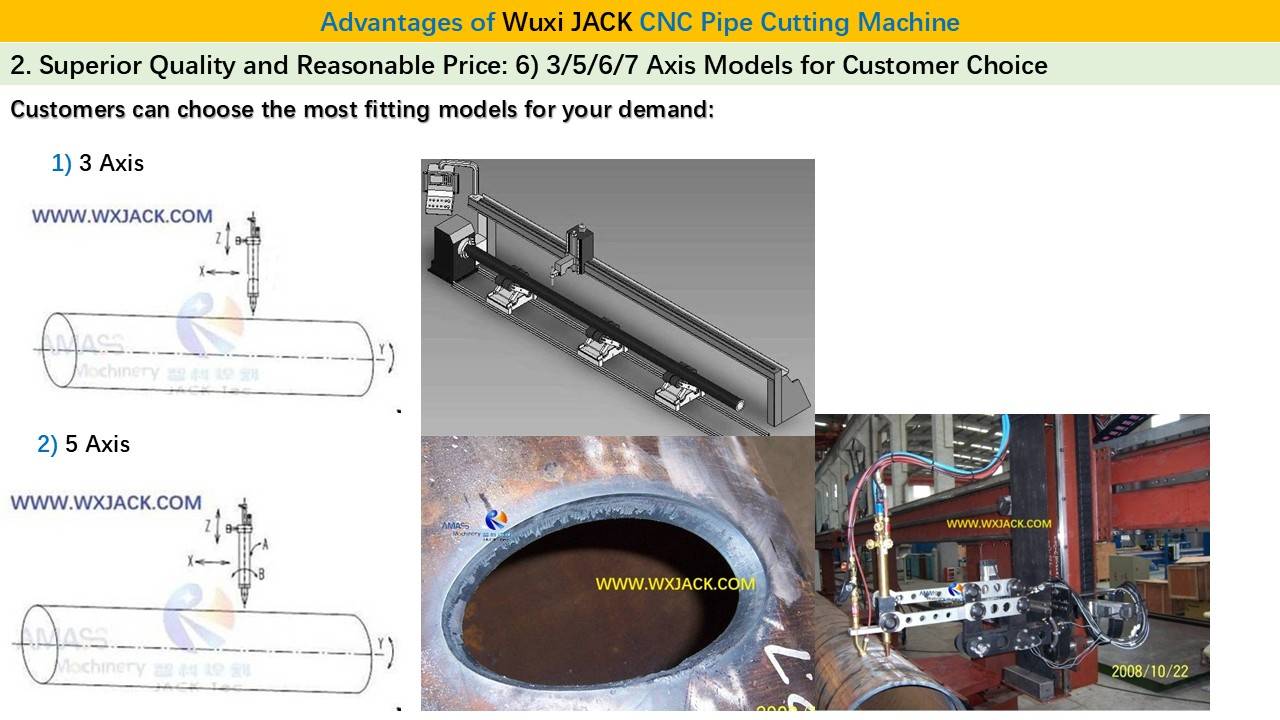

2. Diapositivas 7 : Máquina cortadora de tubos de acero CNC de 3 ejes y 5 ejes de tamaño pequeño a mediano Wuxi JACK :

Máquina cortadora de tubos CNC 7

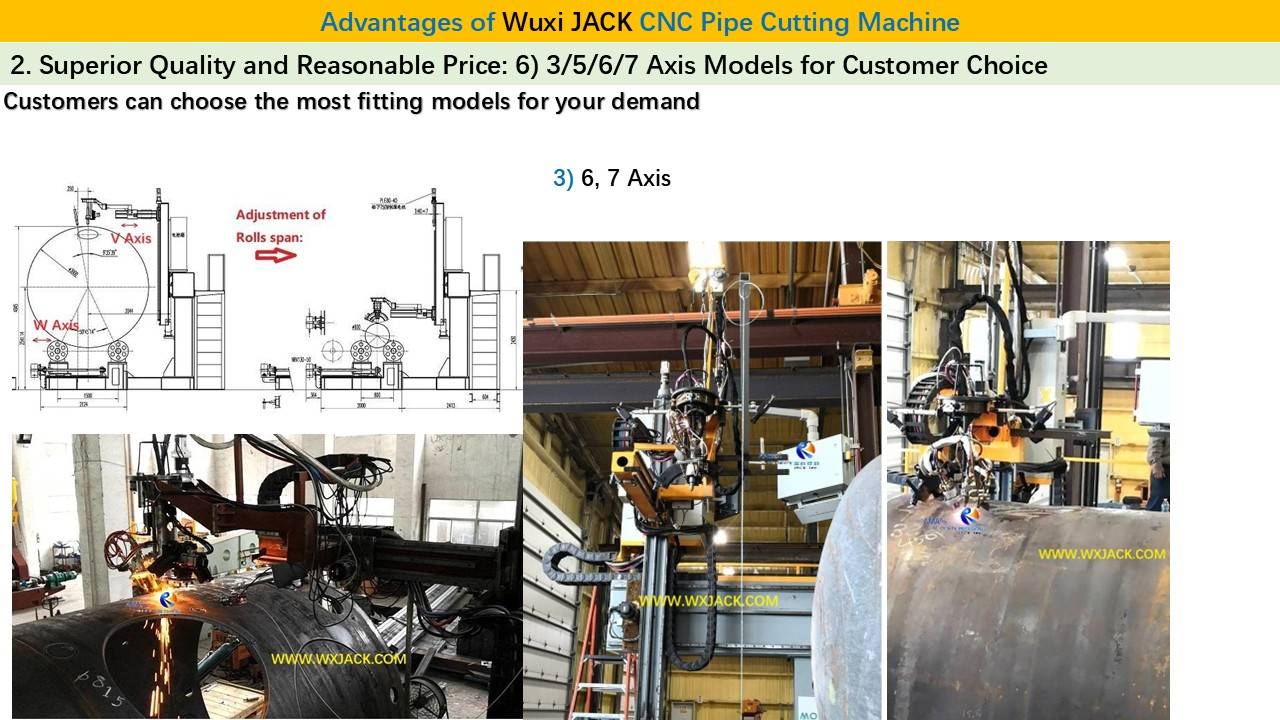

Diapositivas 8 : Máquina cortadora de intersecciones de tubos de acero CNC grandes de 6 y 7 ejes Wuxi JACK :

Máquina cortadora de tubos CNC 8

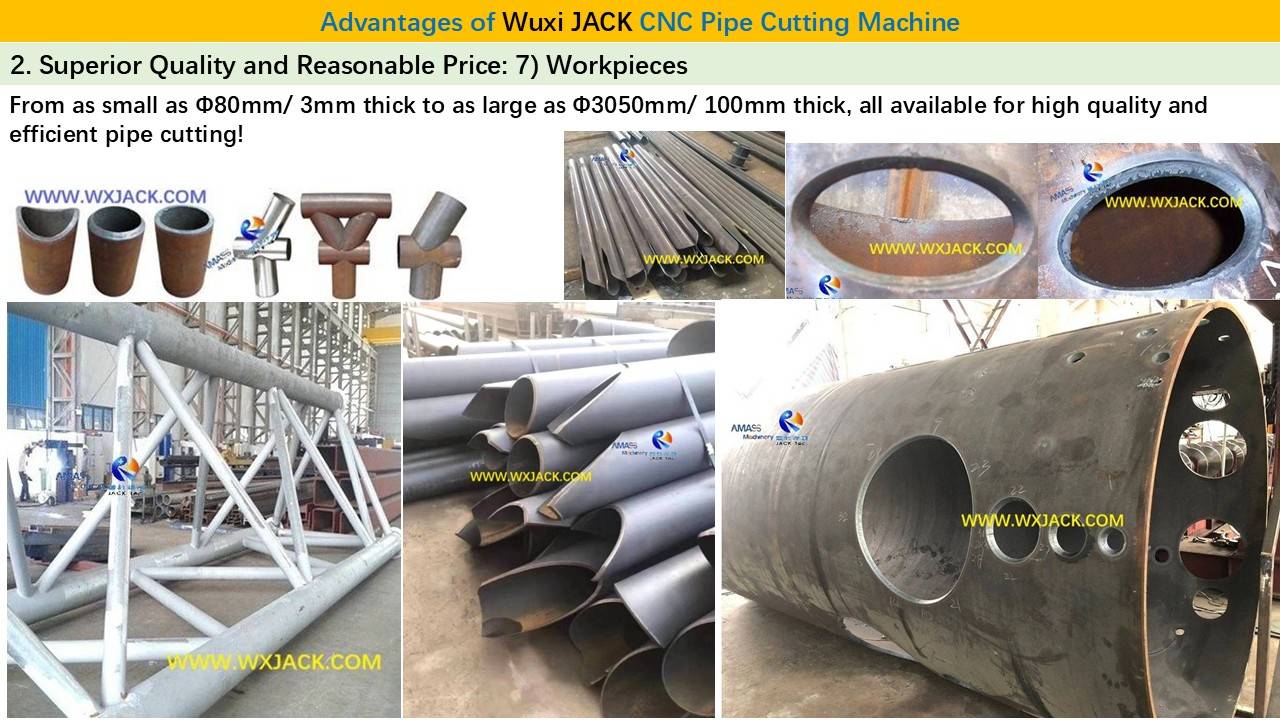

Diapositivas 9 : La amplia variedad de piezas de trabajo disponibles para cortar con la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK:

Esta página de Diapositivas ilustra la aplicación extensa de la máquina CNC Wuxi JACK: Variedad de tubos, que difieren en dimensiones (diámetro y espesor de pared), junto con juntas de intersección cortadas de la máquina:

Como se puede observar en las 7 fotos en esta página de Diapositivas, la máquina cortadora de intersecciones de tubos de acero CNC de la serie Wuxi JACK CNC-CP puede cortar una amplia gama de tubos metálicos:
1. Desde el diámetro más pequeño de Φ80 mm y el espesor de 3 mm, hasta el diámetro más grande de Φ3000 mm 80 mm de espesor;
2. Múltiples tipos de biseles y chaflanes con fines de intersección, tales como: orificio cuadrado, 2 troncos y 1 rama, insecto de tronco curvado, ranura en la tubería, etc.;
3. Además de su aplicación en estructuras de acero para intersecciones de tuberías, fabricadas a partir de piezas terminadas de la máquina cortadora de intersecciones de tuberías de acero CNC.

Máquina cortadora de tubos CNC 9

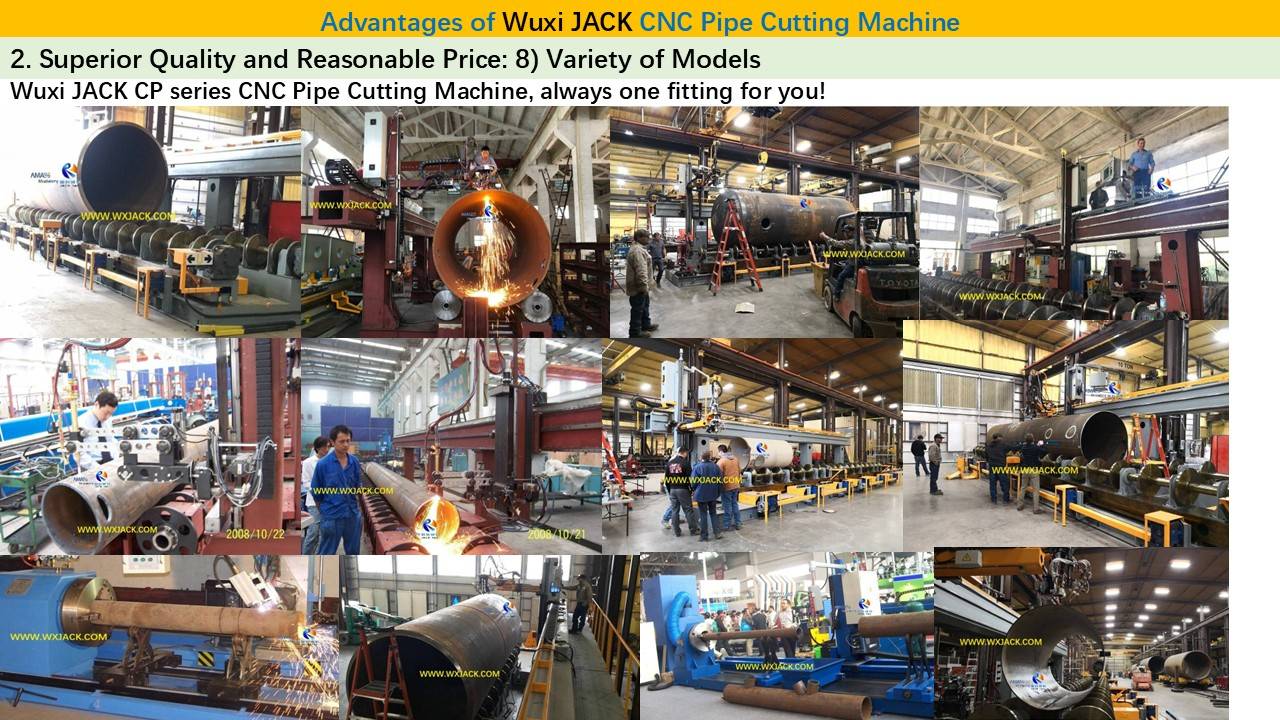

Diapositivas 10 : La amplia variedad de estructuras y modelos de la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK:

Esta página de Diapositivas muestra 12 casos comerciales exitosos de la máquina cortadora de tubos de acero CNC con llama y plasma Wuxi JACK, que se entregaron a clientes de todo el mundo durante las últimas dos décadas, desde marzo del año 2009 hasta hoy, abril de 2026:
Máquina cortadora de tubos CNC 10

C. Introducción técnica a la máquina cortadora de intersecciones de tubos de acero CNC con llama de plasma Wuxi JACK:

1. Aumento de la productividad de la máquina cortadora de tubos de acero CNC con plasma de llama:

La ventaja de desarrollar y comercializar máquinas de la serie CNC-CP en el campo del corte de tubos:
1) La automatización es imprescindible: en los últimos años en la industria manufacturera existe una tendencia a 'reemplazar la mano de obra por máquinas', en un contexto de costos laborales cada vez más elevados, así como una demanda de control de calidad:
2) Ventaja: Esta máquina de corte de tubos con control CNC ofrece productos con un funcionamiento estable y un rendimiento consistente, y es fácil de convertir en operación estándar en términos de tiempo de ciclo, por lo que también es ventajoso para mejorar la productividad;


3) La máquina cortadora de tubos de acero CNC con plasma Wuxi JACK Flame refleja perfectamente esta tendencia:

a) Además de eliminar el trabajo manual de 'Trazado de línea/realización de muestras de diseño' mencionado en el modelo de ' 5 ejes CNC-CP5-1400/12 ', que aumenta en gran medida la eficiencia de producción, esta avanzada máquina CNC también tiene muchas características que contribuyen en gran medida al proceso de producción altamente eficiente de corte y biselado de tubos de control CNC:

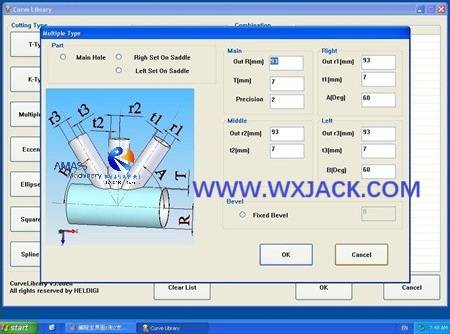

b) Ahorre tiempo en la programación efectiva de corte de tubos en la máquina cortadora de intersección de tubos de acero CNC con plasma de llama Wuxi JACK: ( Fig.1 )
Máquina cortadora de tubos de acero CNC Fig1 14
c) El sistema operativo de la computadora industrial de la máquina CNC está integrado con la ' Biblioteca de muestras de piezas de trabajo ', que cubre la mayoría de los estilos de bisel/chaflán en la fabricación de intersecciones de tuberías y juntas en el uso práctico;
d) Operación fácil de usar: con esta función, los clientes no necesitan perder tiempo compilando programas dedicados a sus necesidades. En su lugar, simplemente ingrese los tamaños del tubo biselado y cortado terminado proyectado, luego el programa operativo correspondiente se generará y ejecutará automáticamente en nuestra máquina cortadora de tubos de acero CNC;


4) Función de 'funcionamiento inactivo' de la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK:

a) Esto se refiere a cada vez que se genera el programa de corte de tubos, y antes de la operación real de corte y biselado en la máquina, para validar la corrección del programa de corte y verificar si existe algún error, para evitar desperdicios, supongamos que el programa de corte no es correcto, la máquina puede hacer funcionar el soplete de corte basándose en el rastro calculado del programa generado, sin corte ni biselado reales en la máquina cortadora de tubos de acero CNC;
b) Esto es algo así como PFMEA : ' Análisis de modos y efectos de fallas de rendimiento ', que puede eliminar defectos potenciales en el funcionamiento de la máquina y aumentar en gran medida la productividad y la calidad en consecuencia;

2. Controlador CNC de la máquina cortadora de tubos de acero CNC por plasma de llama serie Wuxi JACK CNC-CP:

2 tipos principales: Depende de las condiciones prácticas en el sitio del cliente, el tablero de control eléctrico de nuestra máquina cortadora de intersecciones de tubos de acero CNC serie CNC-CP puede ser de estilo mesa de trabajo o colgante. En otras palabras, hay 2 tipos de estaciones de operación CNC equipadas con la máquina CNC Wuxi JACK:

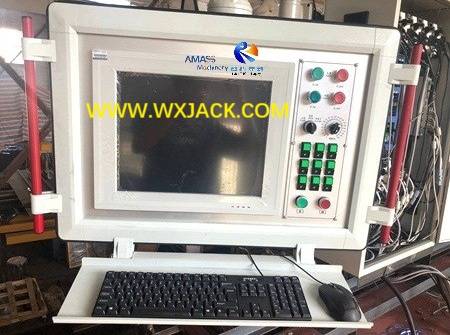

a) Controlador CNC de tipo colgante F6000 de uso dedicado , aplicado específicamente en la máquina modelo grande Wuxi JACK CNC-CP7-3050/12: ( La razón es: el operador se para en el pasaje de las vías respiratorias) ( Fig.2 )
Máquina cortadora de tubos de acero CNC Fig2 41

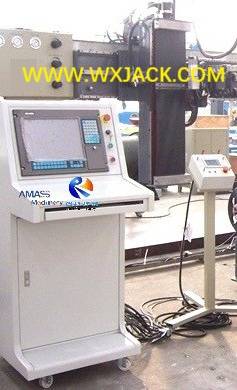

b) Computadora industrial tipo piso integrada con tablero de control eléctrico, para máquina cortadora de intersección de tubos de acero CNC Wuxi JACK CNC-CP3,5-660,1400 de tamaño pequeño a mediano : ( Fig.3 )
Máquina cortadora de tubos de acero CNC Fig3 4

Independientemente del tamaño y la estructura, las características comunes de los controladores CNC de la máquina cortadora de tubos de acero CNC son:

1) Idioma: admite chino e inglés, y otros idiomas comunes, como ruso, francés y español;
2) Programación de código G y función M para completar la compilación de tuberías de piezas de trabajo simples;
3) Protocolo: admite protocolo Ether CAT;
4) Interfaz: Puertos de E/S estándar y extendidos;
5) Operación: Tecnología de procesamiento paramétrico y personalizado, teclas de función suaves de pantalla táctil, así como control remoto;
6) Velocidad de corte de gas térmico: admite el ajuste automático de la velocidad de corte por llama y plasma, según el espesor de la pared de los tubos colocados en la máquina cortadora de tubos de acero CNC;
7) Ranurado por plasma: admite la corrección de la desviación del ángulo del surco del arco de plasma en la máquina CNC;
8) Modelo 3D: vista 3D de la tubería de piezas de trabajo de la máquina, que se puede girar en tiempo real, para que los operadores puedan observar claramente la trayectoria de corte 360°, durante el período de operación;
9) Servicio: Todas las funciones y procesos del sistema de control CNC se pueden actualizar en línea, eliminando a los clientes relacionados con el servicio posventa de la máquina cortadora de intersecciones de tubos de acero CNC;
10) Múltiples modos de corte: Admite 4 tipos de modo de corte con gas oxígeno, plasma, demostración y láser, que se cumplirán en la máquina;


3. Sistema de control eléctrico de la máquina cortadora de tubos de acero CNC serie Wuxi JACK CNC-CP:

1) CNC como núcleo: Beneficiándose de la poderosa función del controlador CNC, las partes restantes del sistema de control eléctrico de la máquina son relativamente simples y concisas: todas las funciones y acciones en el corte de tuberías de control CNC y el biselado de bordes se controlan mediante una estación de control CNC;
2) El sistema de control eléctrico de la máquina tiene todas las funciones de control y configuración de hardware necesarias para el corte de intersecciones de tuberías, que cumple con el estándar eléctrico nacional chino y IEEE, en términos de aislamiento/protección/disposición de cables;
3) Tablero de control y enrutamiento de cables concisos y compactos: Esto también ayuda a que todo el sistema de control eléctrico se reduzca al nivel mínimo y al menor grado de interferencia en el enrutamiento de cables:

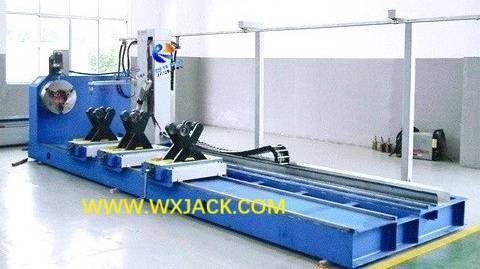

a) Descripción general y enrutamiento de cables de la máquina de control pequeña mediana de 5 ejes Wuxi JACK CNC-CP5-660/12 : ( Fig.4 )
Máquina cortadora de tubos de acero CNC Fig4 28B

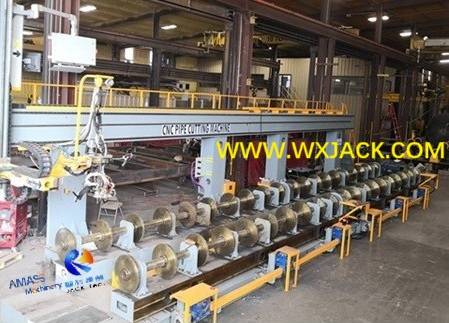

b) Sitio de instalación del cliente de la máquina cortadora de tubos de acero CNC grande con control de 7 ejes modelo Wuxi JACK CNC-CP7-3000/12 : ( Fig.5 )
Máquina cortadora de tubos de acero CNC Fig5 10

4) Mesa de trabajo de la sofisticada máquina cortadora de tubos de acero CNC Wuxi JACK:

a) Fácil de usar y duradero: es fácil de operar, cumple con estándares estrictos en el aspecto del aislamiento , de radiación , del diseño y la disposición de los cables , teniendo plenamente en cuenta el entorno riguroso y la interrupción del escudo del corte con llama y corte por plasma, lo que garantiza un funcionamiento normal y a largo plazo de la máquina;
b) Todas las señales de control de entrada y salida del tablero de control eléctrico están aisladas con el tablero de E/S. Los elementos están razonablemente dispuestos y los cables colocados ordenadamente a lo largo de toda la máquina;

4. Operación de la máquina cortadora de intersecciones de tubos de acero CNC Wuxi JACK Flame y Plasma:

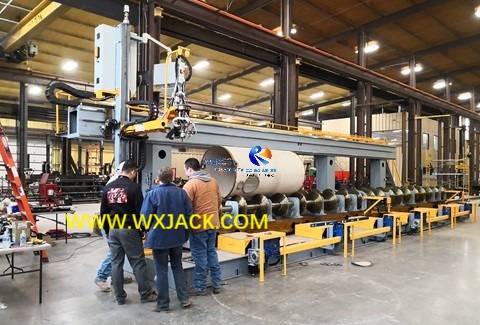

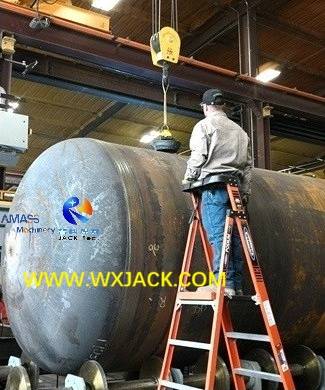

1) En las instalaciones del cliente de Texas American, el operador trabaja en la pieza de trabajo (tubo grande de Φ3000 mm) de la máquina grande Wuxi JACK CNC-CP7-3000/9 : ( Fig.6 )
Fig6 Máquina cortadora CNC grande de tubos de acero 49
2) Escalera: Existe un paso aéreo de 4m de altura, instalado a lo largo de toda la zona longitudinal de este conjunto de máquina de gran tamaño. Para acceder a la parte superior de una tubería grande que tiene 3,5 m de altura, el operador utiliza una escalera para subir;
3) El operador trabaja en la estación de operación aérea de esta gran máquina cortadora de tubos de acero CNC: ( Fig.7 )
Máquina cortadora de tubos de acero CNC grande Fig7 100
Como se muestra en la foto de arriba, la estación de control CNC y el panel de operación están instalados en este pasaje aéreo, de modo que el operador puede operar la máquina en el aire, a 4 m de altura;
4) Las ventajas de dicha disposición radican en: Seguridad , , conveniencia y el mejor ángulo de visión. . El operador puede monitorear todo el proceso operativo sin ningún obstáculo, durante el período de funcionamiento de la máquina grande;

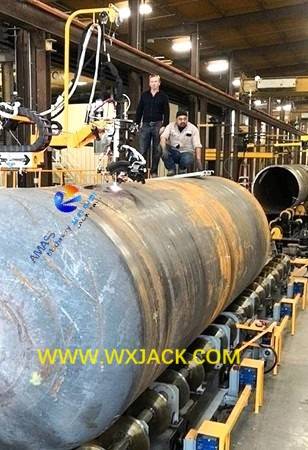

Gestión del corte con llama de combustible de oxígeno en tuberías de gran diámetro en la máquina cortadora de intersecciones de tuberías de acero CNC grande Wuxi JACK: ( Fig.8 )
Máquina cortadora de tubos de acero CNC grande Fig8 26
5) Como se muestra en la foto integrada de arriba, hay una pasarela aérea extendida de corta distancia, para que los operadores suban al tubo de pieza de trabajo de gran diámetro, de modo que los operadores puedan verificar y realizar el trabajo de corte implementado en la gran máquina CNC;


6) Pasos principales para generar programas operativos en la máquina cortadora de tubos de acero CNC Wuxi JACK:

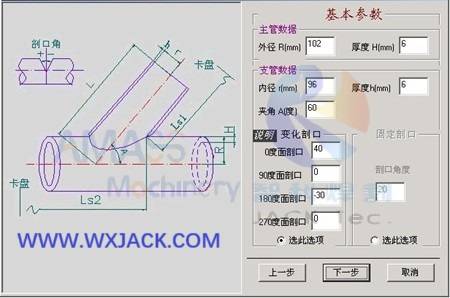

Captura de pantalla en HMI , junto con los consejos de operación correspondientes para la programación en el corte de tubos de control CNC: ( Fig.9 )
Máquina cortadora de tubos de acero CNC Fig9 39
Hay una biblioteca de piezas de trabajo profesional integrada en la computadora industrial de la máquina CNC. Su funcionamiento es intuitivo y control en tiempo real:

a) Ingrese los datos de la biblioteca para las piezas de trabajo de la máquina cortadora de intersecciones de tubos de acero CNC:

i. Seleccione la pieza de trabajo correspondiente a través de la biblioteca;
ii. Parámetros de entrada de la tubería: Longitud, diámetro, espesor de pared, tipo y ángulo de intersección;
III. Presione la tecla de función suave ENTER, el programa de corte se crea automáticamente;

b) Posición del precorte al inicio del trabajo de la máquina cortadora de tubos de acero CNC:

i. El sistema de control eléctrico de la máquina agrega entrada automáticamente;
ii. Luego, perfore un agujero en el trozo de tubería automáticamente, garantizando una superficie lisa y sin residuos de la tubería curva;

c) Torneado de ángulo en la máquina cortadora de intersecciones de tubos de acero CNC:

i. Para un ángulo de giro de 0°, la tubería se cortará justo arriba;
ii. Cuando el ángulo de giro es de 180°, la tubería girará 180° automáticamente para cortar;


7) Condición previa para las especificaciones de tuberías de la máquina cortadora de tubos de acero CNC:

Para garantizar plenamente la alta calidad de los tubos cortados, los tubos de materia prima deben cumplir con la demanda de precisión de:
a) Redondez del tubo: la ovalidad de la sección transversal del tubo no debe exceder el 0,5% del diámetro del tubo;
b) Refuerzo de soldadura en la costura longitudinal de la tubería: si este refuerzo de soldadura sobresale lo suficiente como para afectar el giro suave de la tubería durante el trabajo de la máquina, es necesario conectarlo a tierra;
En general, para que esta sofisticada máquina cortadora de intersecciones de tubos de acero CNC ofrezca un rendimiento satisfactorio, se debe cuidar cada detalle involucrado;

5. Sistema mecánico de la máquina cortadora de tubos de acero CNC con llama de plasma Wuxi JACK:

1) Importancia del sistema mecánico en la máquina cortadora de intersecciones de tubos de acero CNC:

a) El sistema mecánico es el cuerpo básico de la máquina, que es la base para la realización de todas las tareas y trabajos delicados;
b) Para satisfacer la demanda de precisión en el corte y biselado de tuberías con control CNC designado por el cliente, además del hardware de última generación de la computadora industrial, el sofisticado software de control y la comunicación entre los elementos del hardware, el sistema mecánico de la máquina también tiene un diseño especial y una regulación de control, especialmente para modelos de máquinas de gran tamaño y servicio pesado;


2) Diseño ingenioso en el sistema mecánico de la máquina cortadora de intersecciones de tuberías CNC de pequeñas a grandes Wuxi JACK:

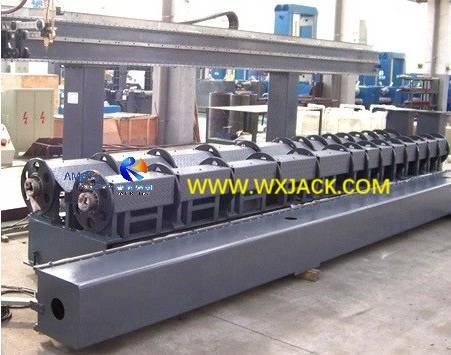

i. Unidades de mecanismo de la máquina de tamaño mediano modelo Wuxi JACK CNC-CP5-1400/L en nuestro taller: ( Fig.10 )
Máquina cortadora de tubos de acero CNC Fig10 36
ii. Unidades de mecanismo de la máquina modelo grande Wuxi JACK CNC-CP7-2500/L en la planta de un cliente estadounidense: ( Fig.11 )
Cortadora de intersecciones de tubos de acero CNC Fig11 2
a) En la máquina cortadora de tubos de acero CNC de la serie Wuxi JACK CNC-CP, el giro del tubo de la pieza de trabajo (control del eje Y) se acciona con 4 juegos de servomotor y un reductor de alta precisión en fase, lo que reduce el efecto negativo provocado por la inercia de la rotación del tubo;
b) La máquina CNC está instalada con una unidad de detección contra el giro de la tubería, recopilando datos de retroalimentación transferidos a una computadora industrial para compararlos y analizarlos, formando un control de circuito cerrado, durante la operación crítica de corte y biselado en la máquina cortadora de intersecciones de tuberías de acero CNC;
c) A un lado de la bancada mecánica de la máquina, hay un juego de ruedas de defensa, con el fin de eliminar la desviación axial de la rotación de la tubería;
d) Como se muestra en el siguiente boceto de diseño, para los 2 juegos de rodillos giratorios que sostienen el tubo de la pieza de trabajo, su tramo se manipula con 6 juegos de unidades mecánicas accionadas con un servomotor. Este es el control del eje W , en la máquina cortadora de tubos de acero CNC Wuxi JACK de 7 ejes : ( Fig.12 )
Fig12 Máquina cortadora de tubos de acero CNC grande de 7 ejes 13
3) En total, la integración del sistema mecánico con el sistema de control constituye una entidad integral de técnica avanzada, que garantiza una alta precisión de la operación de corte de intersección de tuberías de control CNC, adquirida desde la máquina.

Wuxi JACK Otras máquinas CNC: Máquina cortadora por plasma con llama CNC, Fresadora frontal de extremo de viga CNC Control BOX H

Desde marzo de 2009 hasta hoy, abril de 2026, Wuxi JACK ha entregado más de cientos de juegos de máquinas de control CNC en piezas de trabajo, no solo en la máquina cortadora de tubos de acero CNC, sino también en el corte de placas de acero metálicas y fresado de extremos en vigas BOX H de estructura de acero:

1. Máquina cortadora de llama por plasma CNC modelos CNC-CG:

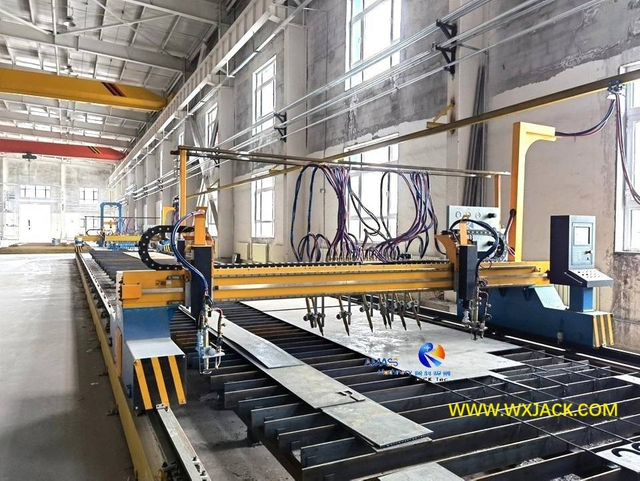

Máquina cortadora por llama de tiras CNC CNC-CG4000

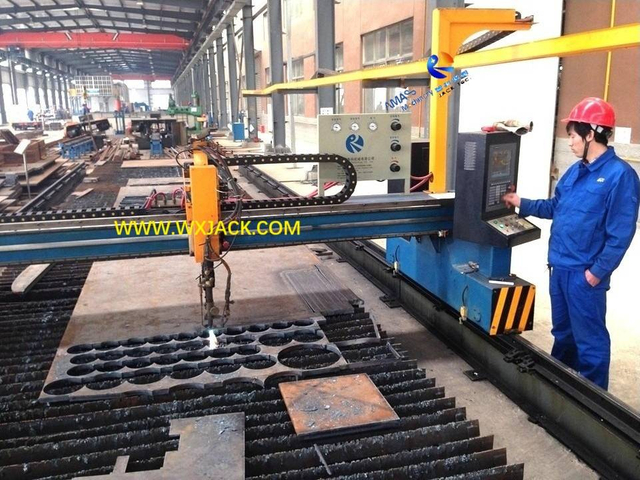

CNC-CG4000 Máquina cortadora por llama de combustible de oxígeno CNC

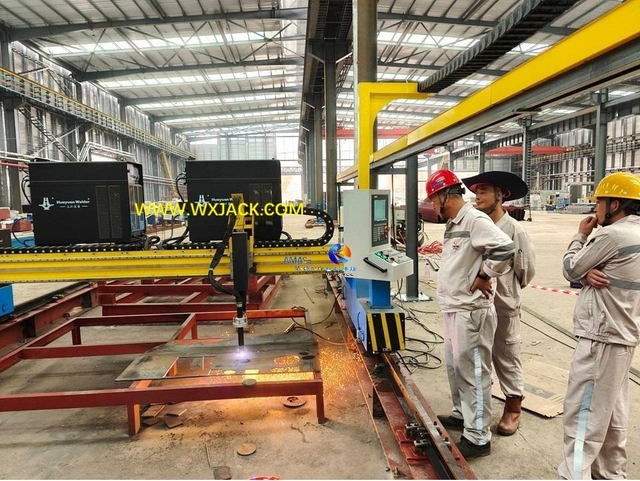

Máquina de corte por plasma CNC CNC-CG6000 con fuente de alimentación de plasma

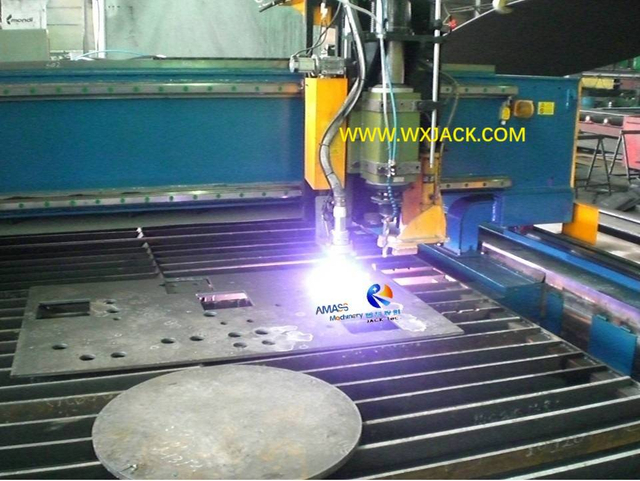

CNC-CGT3000 Máquina taladradora y cortadora CNC

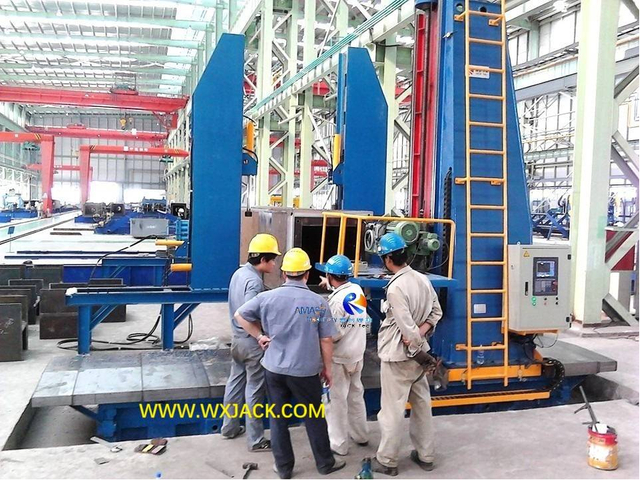

2. Fresadora frontal de extremo de viga CAJA H con estructura de acero con control CNC de modelos CNC-DX:

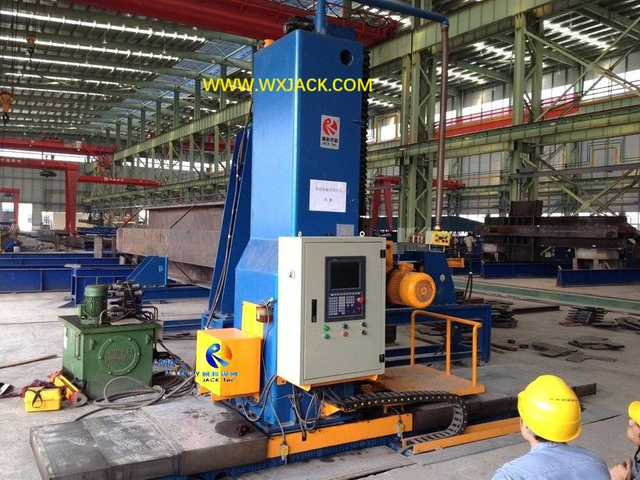

Fresas CNC-DX1520 sobre estructura de acero Viga transversal

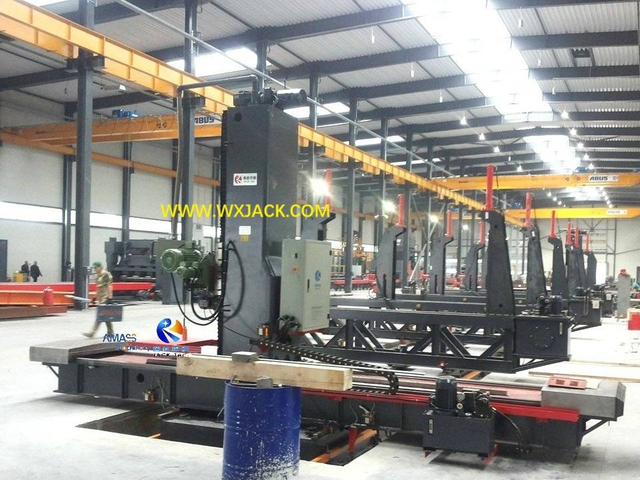

CNC-DX3030 y su viga BOX mediana grande terminada

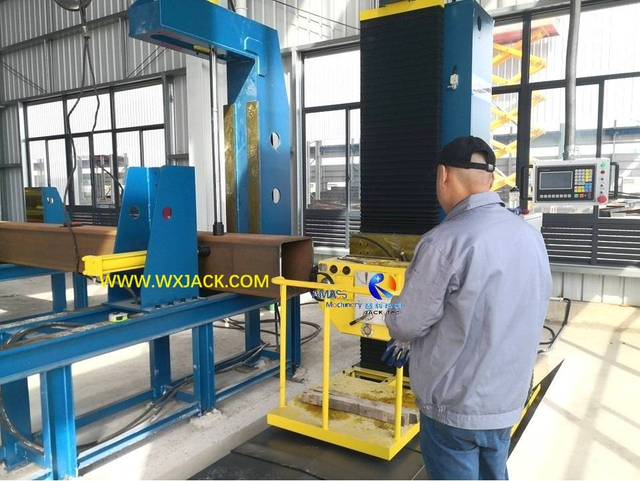

Fresadoras CNC-DX1520 sobre pequeña estructura de acero BOX Beam
Centro de fresado: grupos de trabajo de 2 juegos de Wuxi JACK CNC-DX1540 y 5 juegos de mesa giratoria especial

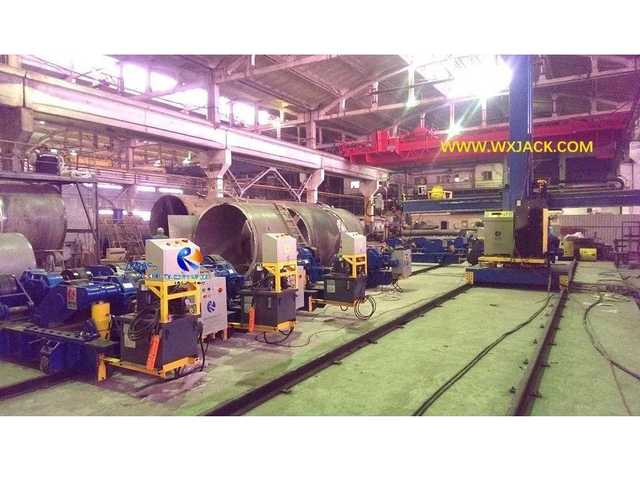

3. Otras máquinas para la fabricación de tuberías: Cama de rodillos rotadores de soldadura, Manipulador de soldadura de columna y pluma, Máquina soldadora de tuberías:

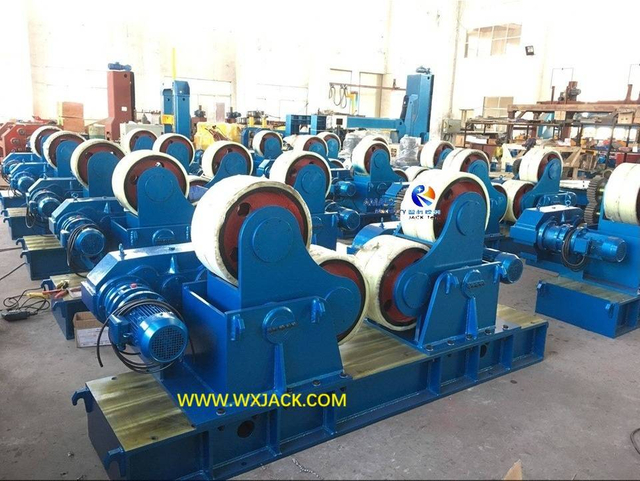

Cama de rodillo rotador de soldadura autoajustable automática HGZ80
Centro de soldadura : Cama de rodillos rotadores de soldadura de elevación hidráulica con ajuste de perno HLK80 , con manipulador de soldadura de pluma y columna LHZ5050

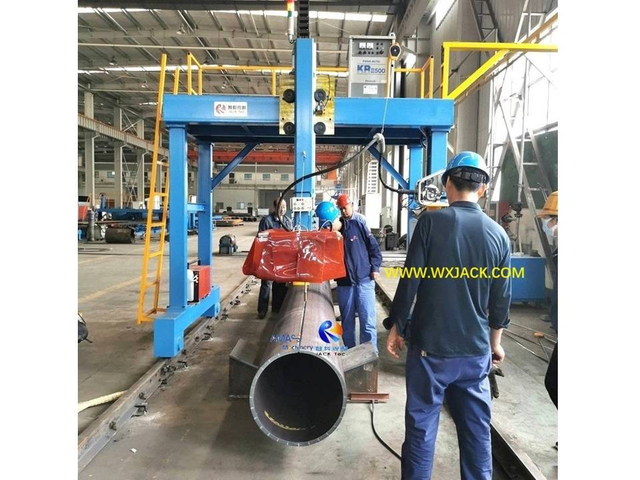

Máquina de soldadura longitudinal de tubos LHD1500

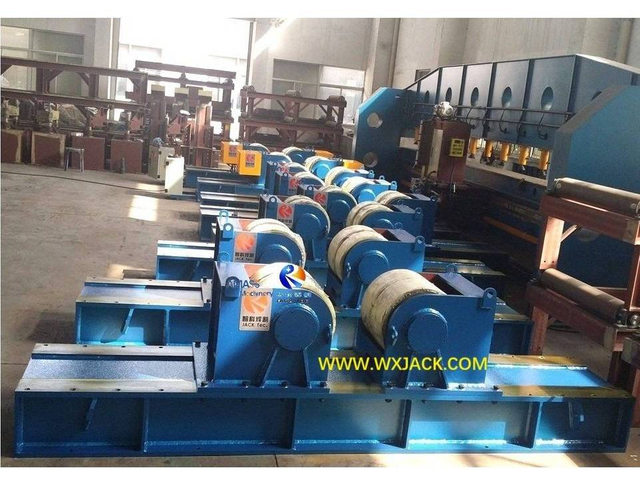

Cama de rodillo rotador de soldadura de ajuste de elevación hidráulica con ajuste de perno HLK80
Máquina cortadora de tubos CNC grande de 7 ejes
01

Máquina cortadora de tubos CNC grande de 7 ejes
02

Máquina cortadora de tubos CNC grande de 7 ejes
03

Otros productos que poseemos además de la máquina cortadora de tubos de acero CNC por plasma de llama

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
A. Función de SXBJ-12:
B. Estructura y unidades principales en SXBJ-12:
C. Sistema de alimentación de placas de acero en la pieza de trabajo en SXBJ-12:
D. Sistema de control eléctrico de SXBJ-12:
E. Parámetros técnicos de SXBJ-12:


0
0
Pareja que funciona SXBJ-4 Máquina de molienda de borde de placa de metal
Pareja que funciona SXBJ-4 Máquina de molienda de borde de placa de metal
A. La composición, aplicación y diseño de pareja de trabajo SXBJ-4:
B. Operación en la pareja que funciona SXBJ-4:
C. Parámetros técnicos de SXBJ-4:
0
0
CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio
CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio
A. Alcance y característica de operación del modelo grande: porcentaje de modelos convencionales versus grandes características de alcance y operación de modelos grandes
B. Uso y gran valor de modelos grandes: función/ ponte en uso/ doble unidad/ operación/ beneficios
C. Unidades de control y accionamiento de modelos grandes: CNC y sistema de control eléctrico/ Sistema de accionamiento de servo/ antorcha de corte Unidad de movimiento transversal
D. Sistemas mecánicos de corte y corte térmico de modelos grandes: unidades de función de corte suplementarias/ marco mecánico/ oxígeno combustible de la llama de gases de gases de gas/ fuente de alimentación de plasma
E. Parámetros técnicos de CNC-CG6000 a CNC-CG10000 Modelos grandes
0
0
CNC-CG2700 Diseño especial Pequeño máquina de corte de llama de plasma CNC
CNC-CG2700 Diseño especial Pequeño máquina de corte de llama de plasma CNC
A. Uso y función de CNC-CG270: tarea / configuración y especificaciones principales / unidad de movimiento de pórtico
B. Sistema de corte de plasma de CNC-CG2700: Fuente de alimentación de plasma / antorcha de corte / unidades de función de asistente de corte
C. Otras unidades principales de CNC-CG2700: Sistema de control eléctrico/ Guía y transmisión/ Corte de la antorcha LIBER/ Software de programación y anidación
D. Parámetros técnicos de CNC-CG2700
0
0
Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip
Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip
A. Fondo de uso y desarrollo: función/ placa de metal aplicable para corte de llama
B. Especificación y uso amplio de CNC-CG4000: el volumen de venta No.1 del modelo / implicación CNC-CG4000 en el modelo CNC-CG4000 / Aplicación de CNC-CG4000
C. Unidades principales y disposición en CNC-CG4000: Sistema mecánico, sus unidades de conducción y transmisión/ sistema de corte de gas térmico/ Sistema de control eléctrico/ disposición de las unidades principales
D. Parámetros técnicos de CNC-CG4000
0
0
Máquina de soldadura de unión de tope plana de la operación HMI MP23
Máquina de soldadura de unión de tope plana de la operación HMI MP23
A. Especialidad y función de MP23: Función / Función de Operación
B. Estructura, celdas de funciones principales y principio de trabajo de MP23: Unidades principales/ Principio de trabajo
C. Técnica avanzada y operación de MP23: la técnica de núcleo crítico/ unidades críticas/ flujo de soldadura de doble capa/ pinza/ operación de la pieza de trabajo
D. Características mecánicas de MP23: Cuerpo/ placas principales ALLACIÓN Durante los transportadores de soldadura/ entrada y salida de la entrada a tope
E. Parámetros técnicos de MP23
0
0
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
A. Uso y gran valor de MP20 a MP50: Uso/ Especificación/ Material de Placa de acero metálica/ Modo de soldadura/ Escenario de aplicación/ beneficio en productividad, costo variable y operación segura
B. Unidades de funciones principales: diseño general / antorcha triple de fuego / sistema de soldadura a tope de sierra / almohadilla de cobre y base de soldadura / antorcha de soldadura
C. Parámetros técnicos de MP20 a MP50
0
0
Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz
Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz
A. Aplicación de HB1800:
B. Uso y ventajas de HB1800:
C. Las máquinas herramientas constituyen en línea semiautomática:
D. Parámetros técnicos de HB1800:
0
0
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
1. El beneficio de la línea automática de la serie HB:
2. Diseño:
3. Parámetros técnicos:
0
0
Máquina de soldadura de costura longitudinal y costura externa longitudinal y anular LH50
Máquina de soldadura de costura longitudinal y costura externa longitudinal y anular LH50
A. Uso y acción principal de LH50: modo de soldadura/ movimientos de trabajo
B. Estructura de LH50: Diseño de estructura mecánica Dibujo/ Marco mecánico/ Unidad de ajuste de antorcha de soldadura/ Mecanismo revuelto de brida de tubería/ Unidad de movimiento longitudinal
C. Rendimiento técnico de LH50: Sistema de soldadura de dispositivo conductor/ Saw Soldado/ Unidad de recuperación de flujo de soldadura
D. Rango de suministro de LH50: cuerpo principal mecánico/ sistema de soldadura/ sistema de control eléctrico/ documentos técnicos
E. Parámetros técnicos de LH50

0
0
Q35Y-25/30 Máquina hidráulica de metal de acero combinado y máquina de cizallamiento
Q35Y-25/30 Máquina hidráulica de metal de acero combinado y máquina de cizallamiento
A. Vista técnica sobre el Q35Y-25/30: Función/ Naturaleza del equipo/ Herramientas de trabajo/ Estructura y Principio/ Vía de transmisión/ Función Extendida
B. Operación en Q35y-25/30: Administración de la forma/ modelos y clasificación/ video/ ajuste operativo en la herramienta de accesorio/ equipo relacionado
C. Puntos fuertes y aplicación de Q35y-25/30: Ventajas/ Aplicación/ marca de la unidad principal de piezas subcontratadas
D. Parámetros técnicos de Q35-25/30

0
0
Máquina de alisado de haz automático HYJ-40 VERTICAL H VIDE
Máquina de alisado de haz automático HYJ-40 VERTICAL H VIDE
1. Posición del enderezado del haz H en la cadena de valor de producción del haz H y su uso:
2. Características de la aplicación de HYJ-40 Mecánica: posición de la pieza de trabajo / capacidad de trabajo / ventajas
3. Parámetros técnicos de HYJ-40 Mecánico:

0
0

Blogs de la máquina cortadora de intersecciones de tubos de acero CNC

  • ¿Cómo usar la máquina de corte de intersección de tuberías CNC?

    ¿Cómo usar la máquina de corte de intersección de tuberías CNC?
    Guía general sobre la máquina de corte de tuberías CNC de forma segura; Cómo compensar la cortación de la máquina CNC Pipe Flame Plasma Cutting Machine; Operación en una máquina de corte de plasma CNC de tamaño pequeño a mediano; Operación en una máquina de corte de llama de tubería CNC grande de servicio pesado; Rendimiento y aplicación de la máquina de corte de intersección de tuberías CNC de plasma de llama; Resumen en Wuxi Jack Flame Plasma CNC Tipe Maching Machine Leer Más
  • ¿Cómo se eleva y se desarrolla la máquina de corte de tuberías CNC?

    ¿Cómo se eleva y se desarrolla la máquina de corte de tuberías CNC?
     ¿Cómo se aplica y desarrolla la máquina de corte de tubería CNC?  Dos formularios aplicantes principales: máquina de corte de tubería de llama CNC y máquina de corte de tuberías de plasma CNC;  ¿Cuál es la tendencia técnica en la máquina de corte de intersección de tuberías CNC?  ¿Qué está desarrollando la perspectiva de una gran máquina de corte de tuberías CNC?  Resumen en Wuxi Jack 3/5/6/6/ 7 Máquina de corte de intersección de tubería CNC de eje Leer Más
  • 5 minutos de comprensión rápida en la máquina de cortar tuberías CNC de plasma de llamas

    5 minutos de comprensión rápida en la máquina de cortar tuberías CNC de plasma de llamas
    1) la importancia y la amplia aplicación de la máquina de corte de tuberías CNC; 2) evolución de la máquina de corte de tuberías CNC; 3) Cómo seleccionar el modelo adecuado de la máquina de corte de intersección de tuberías CNC; 4) Wuxi Jack Fuerza técnica en la máquina de cortar tuberías CNC de plasma de llama Leer Más
Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
