Máquina de alisado de haz automático HYJ-40 VERTICAL H VIDE

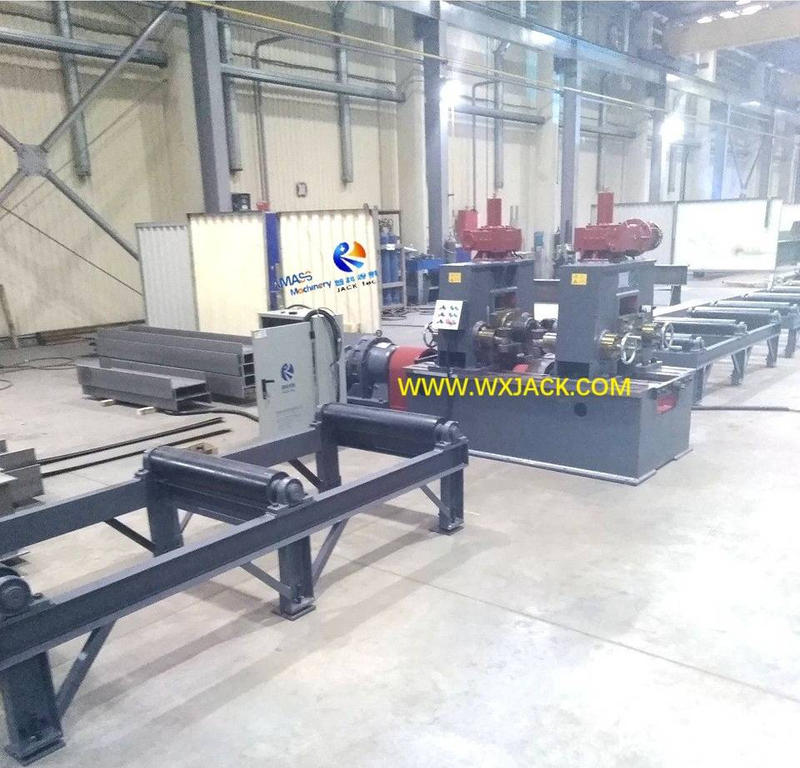

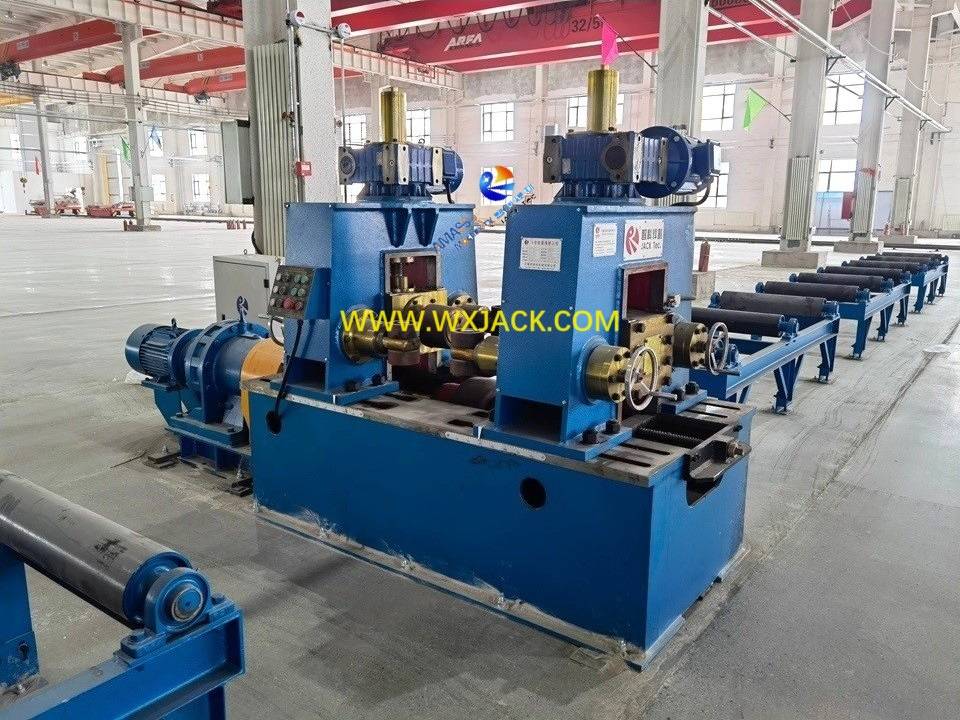

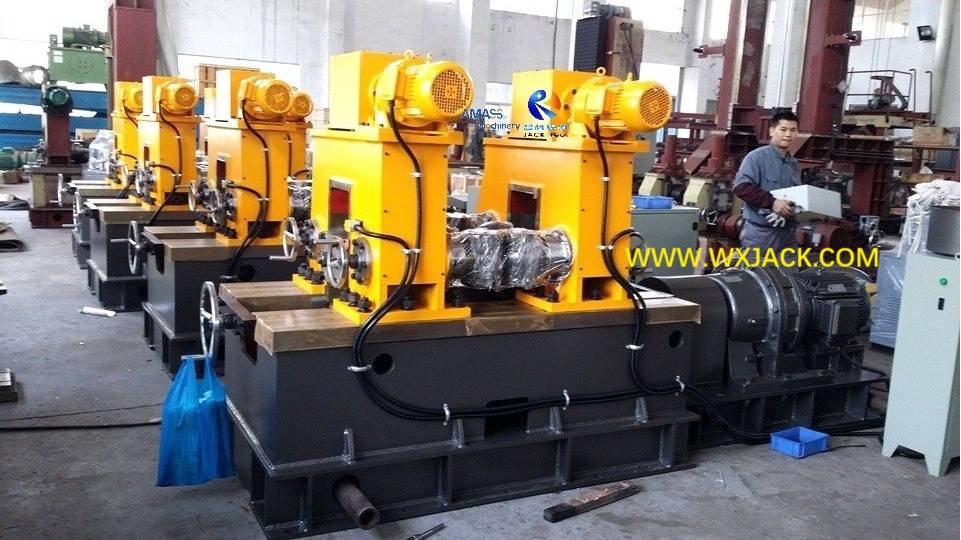

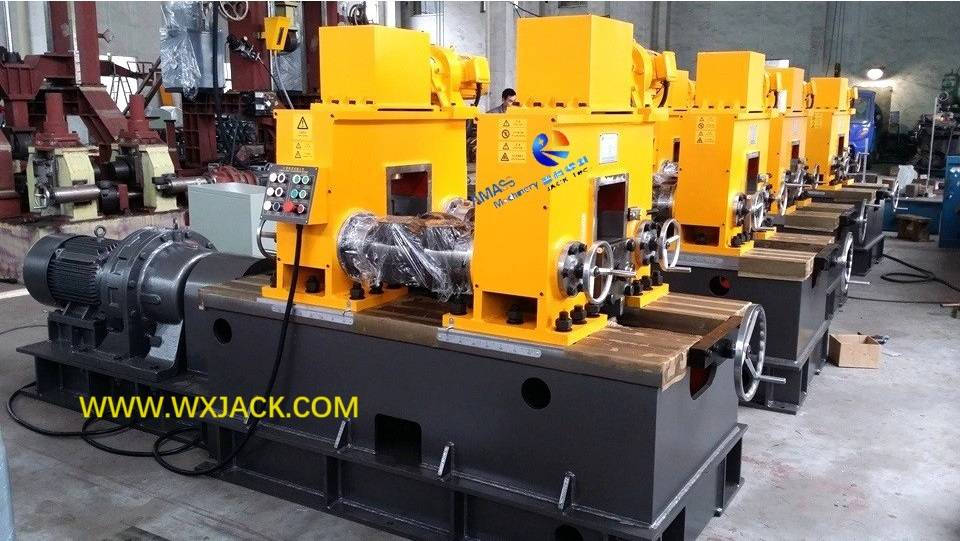

Antecedentes: las fotos adjuntas muestran un conjunto de Wuxi Jack Hyj-40 Model Motor Drive I H Beam enderezado la máquina , que se instala en el sitio del cliente; Y numerosos conjuntos de máquinas fabricadas en lote en la instalación de Wuxi Jack.

1.  Posición de la máquina de alisado del haz H en la cadena de valor de producción del haz H y su uso:

1)    Como se introdujo en su categoría de producto, esta máquina es el último conjunto de equipos centrales en la ruta de proceso de soldadura de la producción de haz H;

2) En la mayoría de los casos mayoritarios, estas máquinas son para enderezar la deformación del brillo del haz H después de la máquina de soldadura de arco sumergido del haz H, sin alderar la deformación a lo largo de la dirección de haz H de h vma. La deformación de la dirección de longitudes ha dedicado la serie HJ Longways H -Beam enderezado para lidiar con:

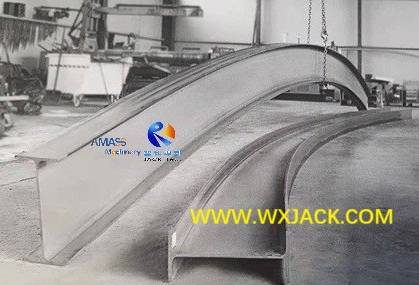

Sección transversal y vista general sobre las piezas de trabajo H Viga en la máquina de enderezar el haz H: ( Fig.1,2 )

H Blave de haz Deformación          H Haz de haz Longitud longitude

2) Uso de la máquina de alisado del haz I:  las piezas de trabajo terminadas (soldadura H haz) tienen la deformación de la brida causada por el efecto de calor de la soldadura por sierra.  El  método es para enderezar la deformación de la brida. De los cuales, la serie HYJ es el tipo más común en su familia de productos.

2. Características de la aplicación de la máquina de alisado de brida de haz de motor HYJ-40 :

1) Posición de la pieza de trabajo:  como se explica en el primer segmento, basado en la posición del haz H durante el alisado, esta máquina tiene:

a) Tipo vertical: H brida de haz en la posición de 'de pie', consulte el siguiente boceto;

b) Tipo horizontal: H brida de haz en la posición de 'acostado ':

2 tipos de orientación del haz H para enderezado de brida: ( Fig.3,4 )

                  Horizontal                                         vertical

b) de los cuales más del 90% de la práctica de alisado de brida es con h viga en orientación de tipo vertical;

2) Capacidad de trabajo de la máquina HyJ-40 Motor Drive H Beam enderezada:

A) En comparación con la máquina de alisado de haz de la serie H de tipo hidráulico , la serie HYJ tiene menos potencia de conducción y, por lo tanto, el grosor de la brida más delgado que se puede enderezar ( hasta 40 mm para Q235 versus hasta 80 mm para Q345 en máquinas de accionamiento hidráulico);

b)  Pero bajo la aplicación mayoritaria, este espesor de 40 mm puede satisfacer la demanda enderezada del cliente. Esta es la razón por la que la máquina de la serie HYJ tiene la aplicación más amplia en la industria de la estructura de metales;

3) Ventajas de la máquina de alisado del haz del motor HYJ-40 I:

a) Rentoso:  otro beneficio del YTJ-40 es que tiene la cotización más baja entre su grupo de productos;

b)  Las máquinas de la serie HYJ tienen alrededor del 50% menos de precio en comparación con las máquinas de tipo de accionamiento hidráulico de la serie YTJ. Por lo tanto, si no hay una solicitud especial sobre el grosor de la brida y el proceso de alisado, el modelo HYJ-40 es la mejor opción en términos de rentabilidad que se aplicará en la línea automática de producción de haz H;

C) El modelo YTJ-40 tiene una operación conveniente y alta eficiencia. Se usa ampliamente en las industrias como estructura de acero, construcción, conservación del agua y metalurgia, etc.;

4)  Para el principio de alisado de las máquinas de la serie hidráulica y HyJ de la serie YTJ, consulte la página del producto de ' H  I Machina de alisado de brida de haz '.
