Antecedentes: el adjunto es un conjunto de una máquina de fabricación de alta vigilia de alta luz de alta calidad del modelo 2021. ZHJ10 exportado por Wuxi Jack para un cliente en Chelyabinsk Russia en julio.
1. Demanda del cliente en ZHJ10 Máquina de fabricación de haz de alta viga soldada:
1) Especificaciones de la pieza de trabajo:
A) Propósito y salida: el cliente planeó usar esta máquina hecha a medida para producir un tamaño de tamaño de tamaño pequeño y liviano Haz/ I Haz/ T Haz, con mayor demanda sobre el valor IK de la costura de soldadura;
i. H Rango de ancho de brida del haz : 80 ~ 500 mm (en comparación, 'estándar ' pieza de trabajo: 150 ~ 750 mm .);
II. H Rango de espesor de brida del haz : 6 ~ 20 mm (en comparación, 'estándar ' pieza de trabajo: 6 ~ 40 mm );
iii. H Rango de altura de la web de haz : 160 ~ 1000 mm (en comparación, 'estándar ' pieza de trabajo: 200 ~ 1500 mm .);
IV. H Rango de espesor de la red de haz : 6 ~ 16 mm (en comparación, 'estándar ' pieza de trabajo: 6 ~ 40 mm );
v. H Rango de longitud del haz : 3,000 ~ 20,000 mm (en comparación, 'estándar ' pieza de trabajo: 3000 ~ 15,000 mm );
C) Entonces, piezas de trabajo mucho más pequeñas en esta máquina hecha a medida en comparación con las fabricadas a partir de modelos estándar ( ZHJ15/ ZHJ18/ ZHJ20);
2) Modos de soldadura disponibles en Equipo de soldadura de haz de haz Zhj10 hecha HED ESPECIAL:
A) 2 tipos de modo de soldadura: debido al porcentaje bastante de espesor muy pequeño (menos de 5 ~ 6 mm), la pieza de trabajo para soldar, y una mayor demanda sobre la rigidez de la costura de soldadura, tanto la sierra tradicional (soldadura de arco sumergido) como 2 la soldadura con blindado de gas CO se introducen en la máquina . La sierra se usa para soldar piezas de trabajo de grosor medio (6 ~ 20 mm), mientras que CO 2 para un pequeño grosor (≦ 6 mm);
b) Por esta razón, la máquina modelo ZHJ10 debe tener la capacidad de realizar ambos tipos de modo de soldadura.
2. Propuesta técnica de Wuxi Jack en la máquina de soldadura de haz de haz Huxi Jack en el modelo ZHJ10 :
Posición principal de Wuxi Jack: como pionero y corredor frontal en la máquina de fabricación de haz H I , Wuxi Jack ha ganado una rica experiencia en diseño y fabricación del equipo para satisfacer la demanda específica de los clientes a lo largo de las décadas . Basado en la solicitud del cliente, la máquina modelo ZHJ10 debe estar al estilo de:

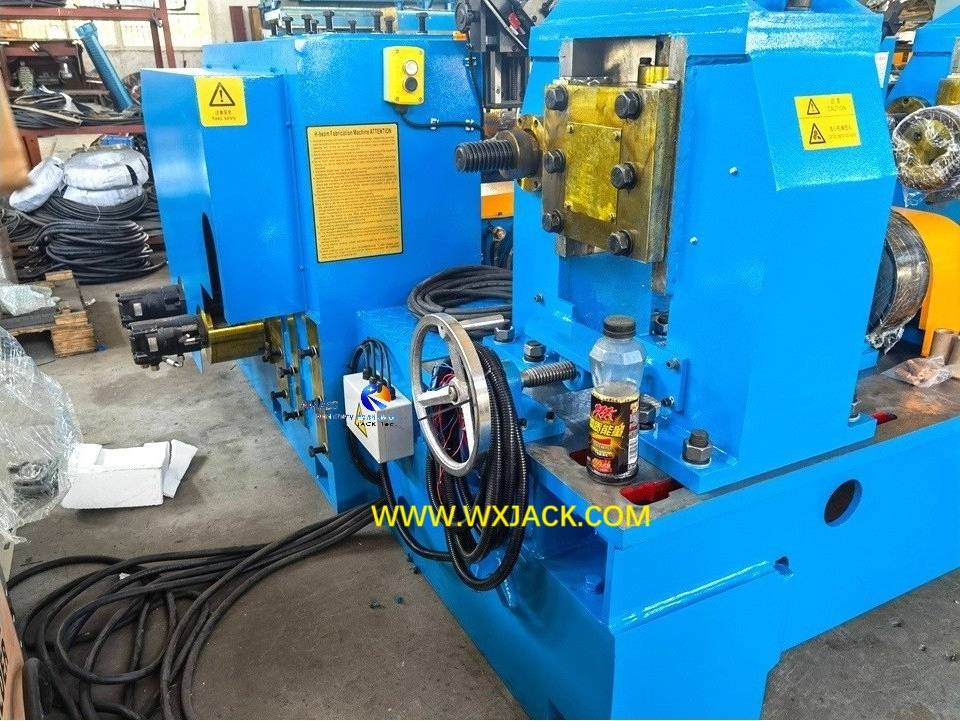

1) Cuerpo principal mecánico del modelo ZHJ10 3 en 1 Máquina de fabricación de haz de alta velocidad:
a) Rediseñe y calcule las piezas de trabajo de especificación designadas. En comparación con el tamaño estándar de (4,000 mm de ancho x 4,200 mm de altura x 28,000 mm de longitud), la máquina de soldadura de haz H de la función ZHJ10 debe tener la dimensión general de (4,000 mm de ancho x 3,600 mm de altura x 40,000 mm de longitud);

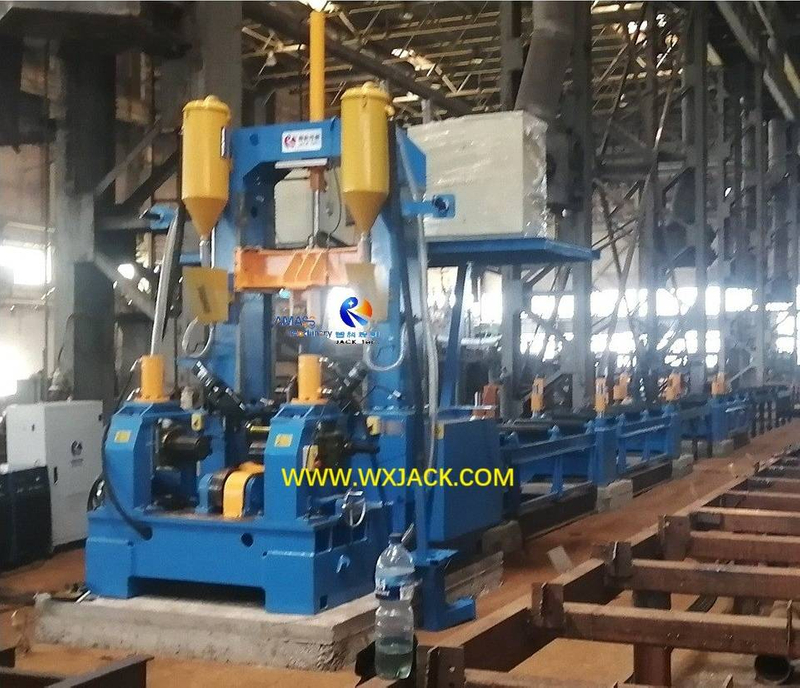

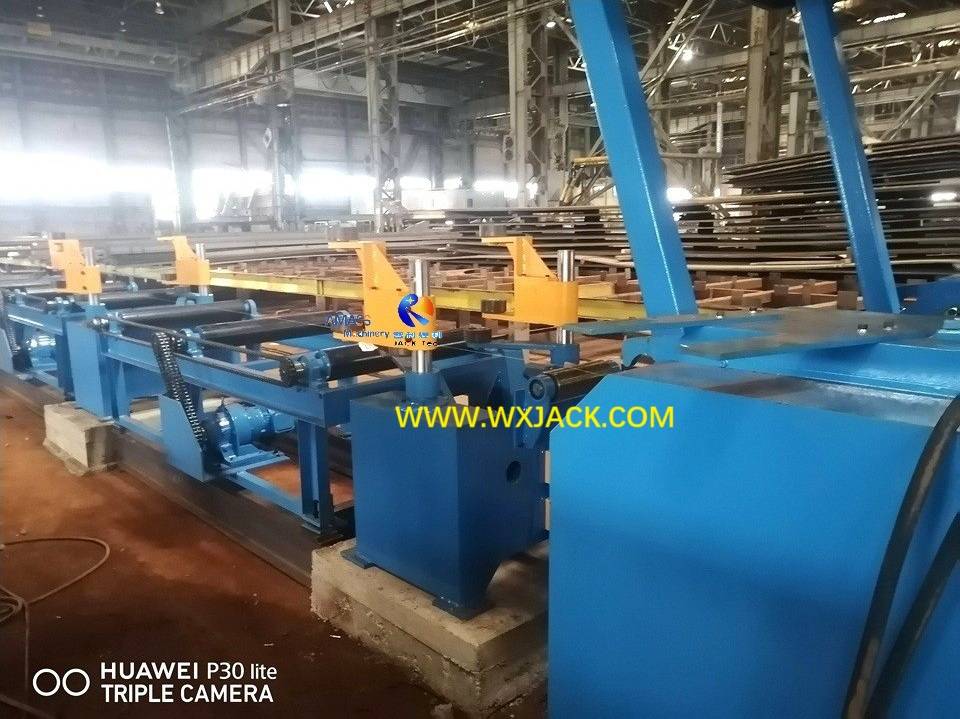

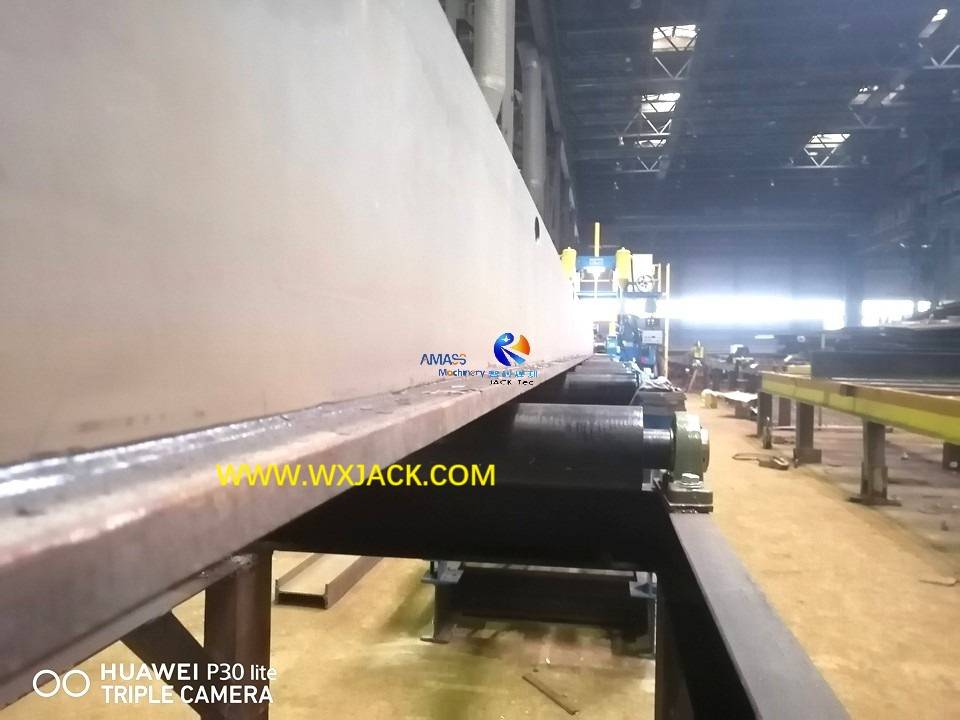

b) Los subconjuntos tienen tamaños reducidos en consecuencia. Consulte la foto 1 de ST adjunta en la apariencia de todo el conjunto de la máquina modelo ZHJ10 en el sitio del cliente ruso; Y su transportador de entrada en la segunda foto ;
2) Sistema de soldadura en la máquina de fabricación de haz de Hi Model de modelo ZHJ10:
a) 2 Modos de soldadura: el ZHJ10 está equipado con 2 tipos de sistema de soldadura: SAW y CO 2 respectivamente, con SAW como soldadura principal hecha, y Co 2 Mig/ Mag como modo de soporte de respaldo;

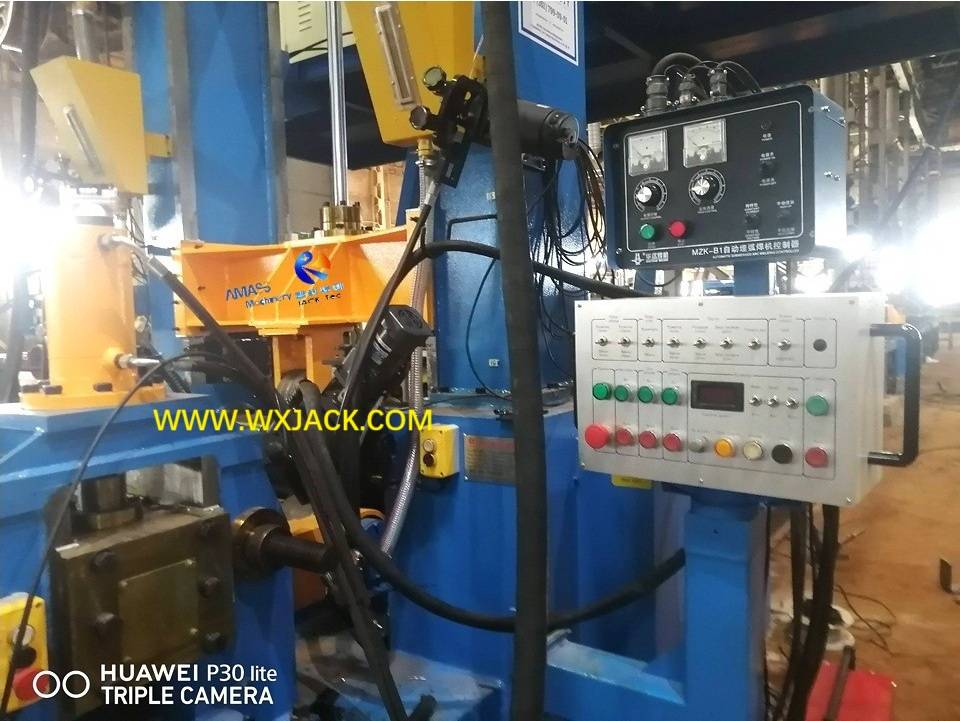

b) Consolas de control de soldadura: verifique la foto 3 rd adjunta . La consola de control de la fuente de alimentación SAW (color negro, en la parte superior) y el panel de operación de este equipo de soldadura de haz de 3 en 1 h se instalan en la columna derecha del cuerpo principal de la máquina, y las consolas de control de Co 2 Mig/ Mag se instalan en la columna izquierda (no se muestra en la foto). Esto es solicitado por el cliente;
c) Validación del 100% antes de la entrega: para asegurarse de que 2 la calidad de soldadura con gas CO sea satisfactoria, Wuxi Jack había validado este modo de soldadura repetidamente hasta el 100% de asegurarse de que no hay problema. Consulte el video adjunto en el proceso de validación en Wuxi Jack Workshop.

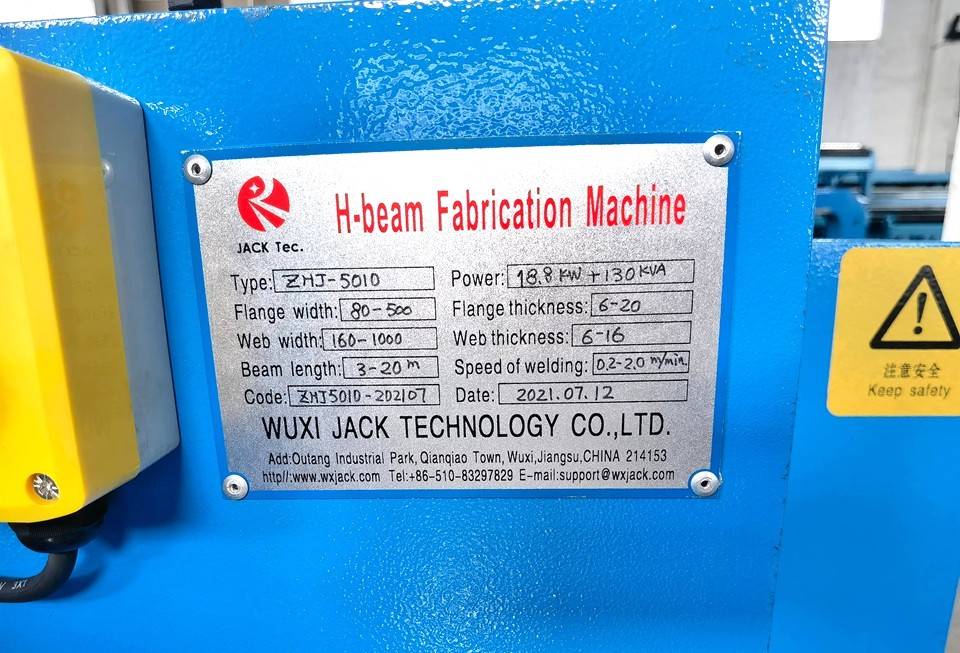

3. Parámetros técnicos de ZHJ10 Modelo 3 en 1 Máquina de fabricación de haz de Hi:
Parámetro técnico | ZHJ8020 Dominio de luz especial Máquina de fabricación de rayos de soldadura |
H tamaño web de haz | Altura: 160 ∼ 1000 mm; Espesor: 6 ∼ 16 mm |
H tamaño de brida de haz h | Ancho: 80 ∼ 500 mm; Espesor: 6 ∼ 20 mm |
Pieza de trabajo (soldadura H viga) Longitud | 3.000 mm ∼ 20,000 mm (especial hecho) |
Velocidad de trabajo del ensamblaje/ enderezado de soldadura | 200∼2000 mm/min. |
Altura de la costura de soldadura de un solo paso | Max. 8 mm, soldadura de filete plano de Saw/Co2 |
Pieza de trabajo | Viga H soldada/I Haz de forma simétrica solo |
H Máquina integrada de soldadura de la soldadura de la viga Área general ocupada （L × W × H） | 40m × 4,000 mm × 3,600 mm |
Transportadores de entrada / salida | 18 m de longitud cada uno, 3 segmentos cada uno; Conducción de un segmento, dos segmentos tipo inactividad; El transportador de entrada tiene tres pares de cajas de varilla de tracción; El transportador de salida tiene capacidad de elevación |
Modo de conducción | Ensamblaje/ enderezado: cilindro hidráulico Viajamiento de la pieza de trabajo: motor de CA |
Brida y ensamblaje web | Motor hidráulico y cilindro, ambos lados en fase |
Modo de soldadura | SAW (soldadura por arco sumergido), arco único; Co 2 Mig/ Mag |
