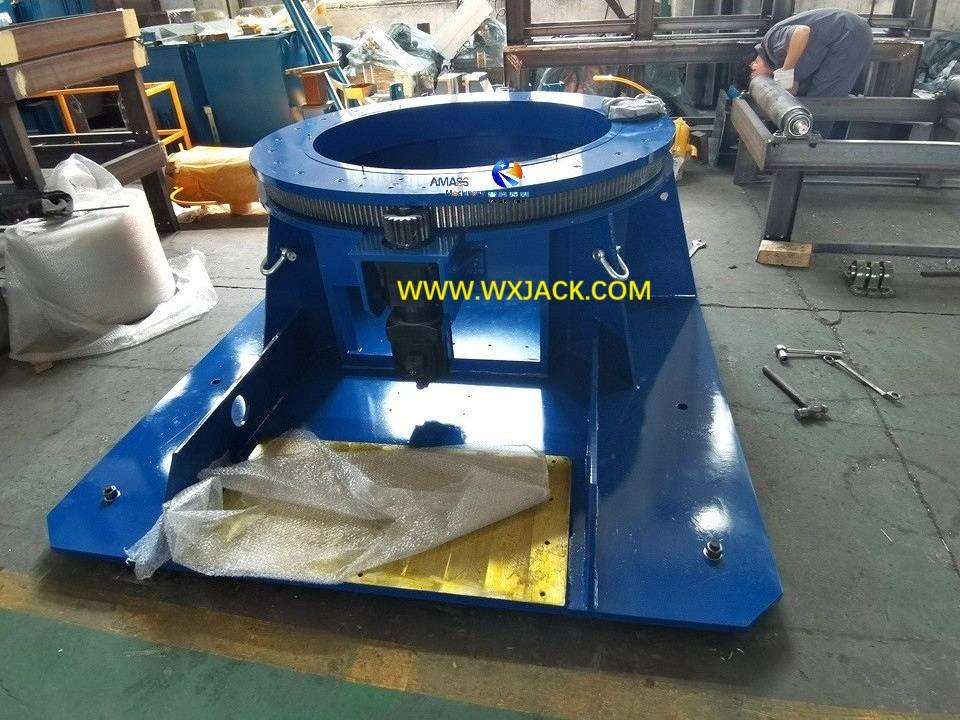

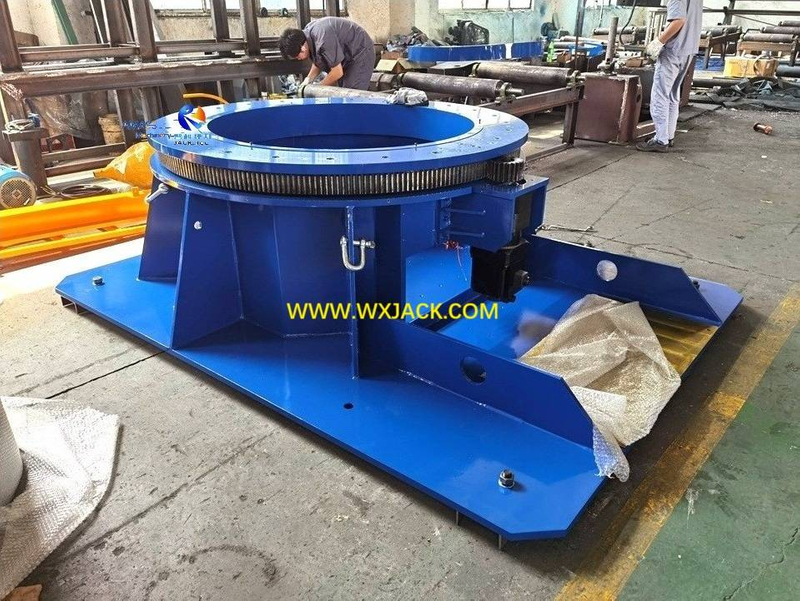

1. BUTLINE ON SERVO DRIVE TABLA DE SOLDADA ROTARIA:
1) Naturaleza laboral del plato giratorio de soldadura por servicio:
a) El equipo de soldadura preciso discutido en esta sección del producto es la versión de alta precisión de la tabla de giro de soldadura de un solo eje de la unidad de motor ordinario, que se discutirá en la sección del producto anterior;
b) Con el fin de girar la pieza de trabajo para lograr un control de posición angular de alta precisión, se puede ver como un posicionador de soldadura de accionamiento de servomotor de tipo simple;
2) Aplicación del plato giratorio de soldadura de Servo Drive:
a) Donde se usa: este equipo de soldadura de control preciso generalmente se usa en la soldadura de robots, o la estación de soldadura de precisión, en el campo de aplicación de las unidades de la industria aeroespacial y militar;
b) Equipo relacionado: muy a menudo este equipo de soldadura de accionamiento de servomotra de tipo simple funciona con otra máquina herramienta de soldadura, como la maquinaria de soldadura hecha con el S Espesial , o el ensamblaje y la máquina de soldadura de P IPE , o funciona como una celda en el centro de control personalizado , etc.;
3) Principio de trabajo de la mesa de giro de soldadura de servicio de servo:
a) Esta serie de la tabla de giro de eje de trabajo único de servicio de control preciso de control de la sola de trabajo comparte la aplicación y el uso similar, la estructura, el grado de libertad como la sección de productos anterior del plato giratorio de soldadura de la unidad de motor ordinario, que no volveremos a repetir aquí. Si está interesado, consulte el producto anterior;
b) Aquí en esta sección del producto, exploremos la diferencia más destacada o la distinción de este equipo de soldadura de servicio de servicio.
2. Transmisión y precisión alcanzada en la Tabla de soldadura rotativa de Servo Drive:

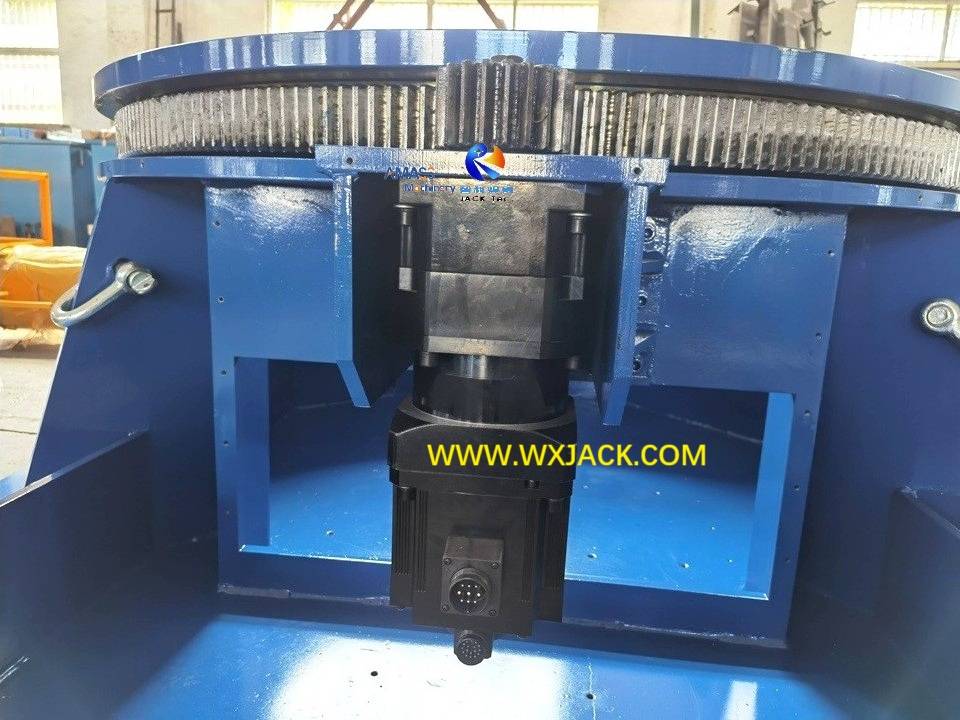

1) Transmisión del plato giratorio de soldadura por accionamiento de servo:
a) El reductor de equipo planetario adoptado aquí tiene una eliminación posterior de 16 minutos;
b) Coloque con el piñón de M = 6/Z1 = 16, el espacio libre final después de la reducción por engranaje es igual a [16 Minuto de arco/(193/16)] = 0.33 Minuto de arco;
c) es casi imperceptible tener una sensación de espacio tan pequeño durante la ejecución de la mesa de giro de soldadura por servicio de servo;

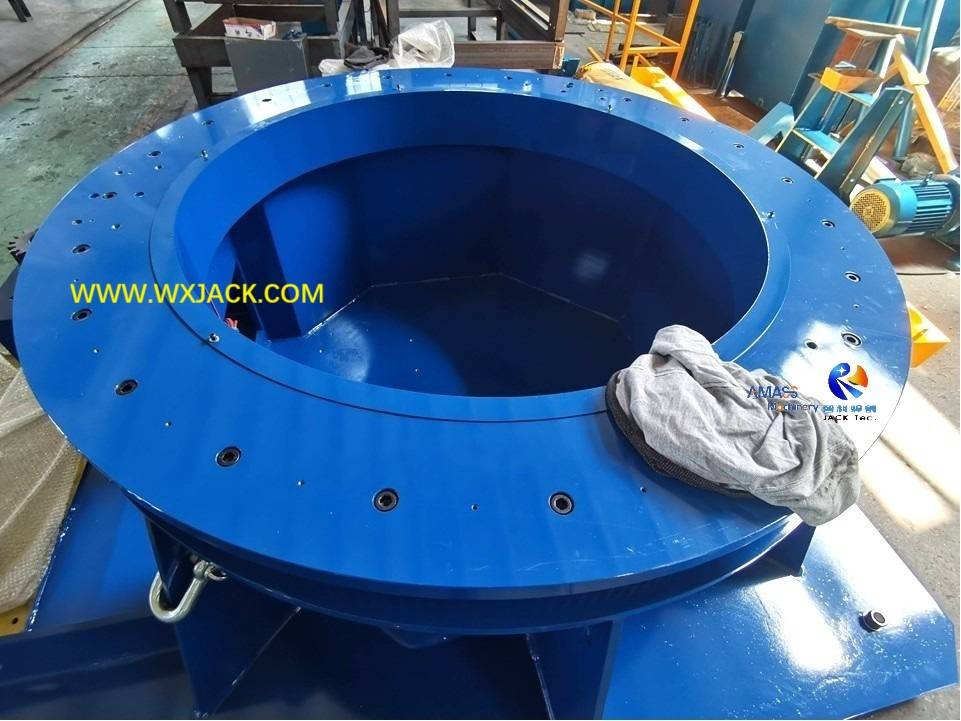

d) y convertido en circunferencia de φ 2,000 mm de plato de soldadura de diámetro, la longitud del arco del círculo externo es （2000 * 3.14）/（360 * 60 * 1.8） = 0.16 mm;
e) Esto alcanza el objetivo de eliminación de la eliminación en la unidad y transmisión de esta serie de la tabla de soldadura giratoria de Servo Drive administrada precisa;
2) Cómo lograr una alta precisión en el posicionador de soldadura de accionamiento de tipo simple:
a) por medio de un ciclo completo de tecnología de procesos rigurosamente administrada en la producción de la máquina herramienta de soldadura de servo Drive;
b) incluido el proceso de mecanizado y ensamblaje preciso de sus componentes y subconjuntos;
c) así como unidades de control y accionamiento subcontratados de alta precisión: servomotor, soporte de giro de alta precisión (o llamado engranaje redondo), reductor de engranajes planetarios de alta precisión;

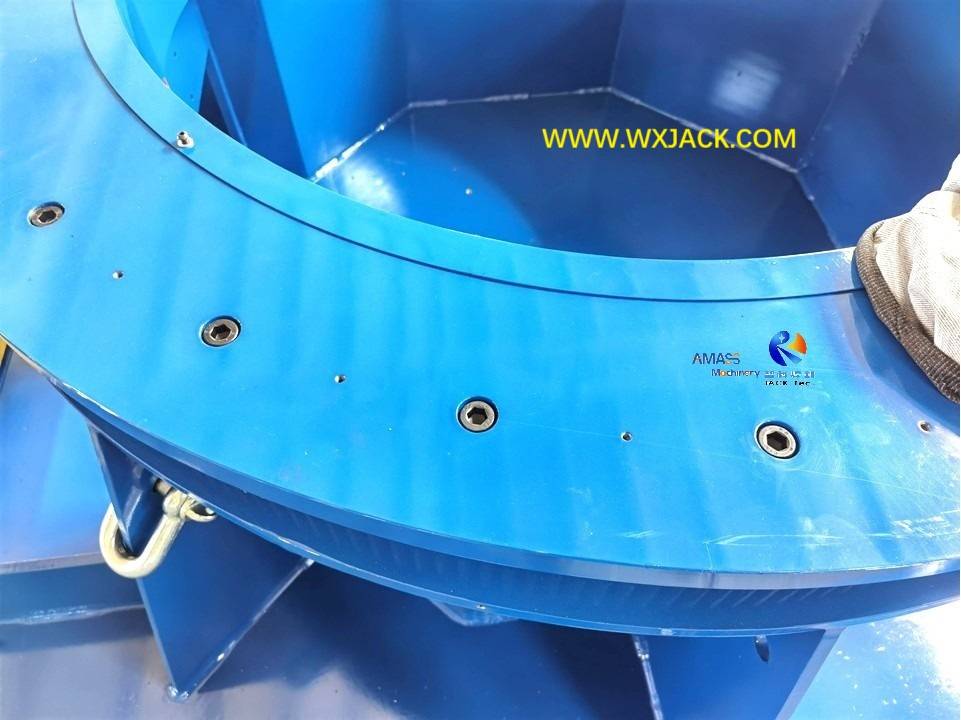

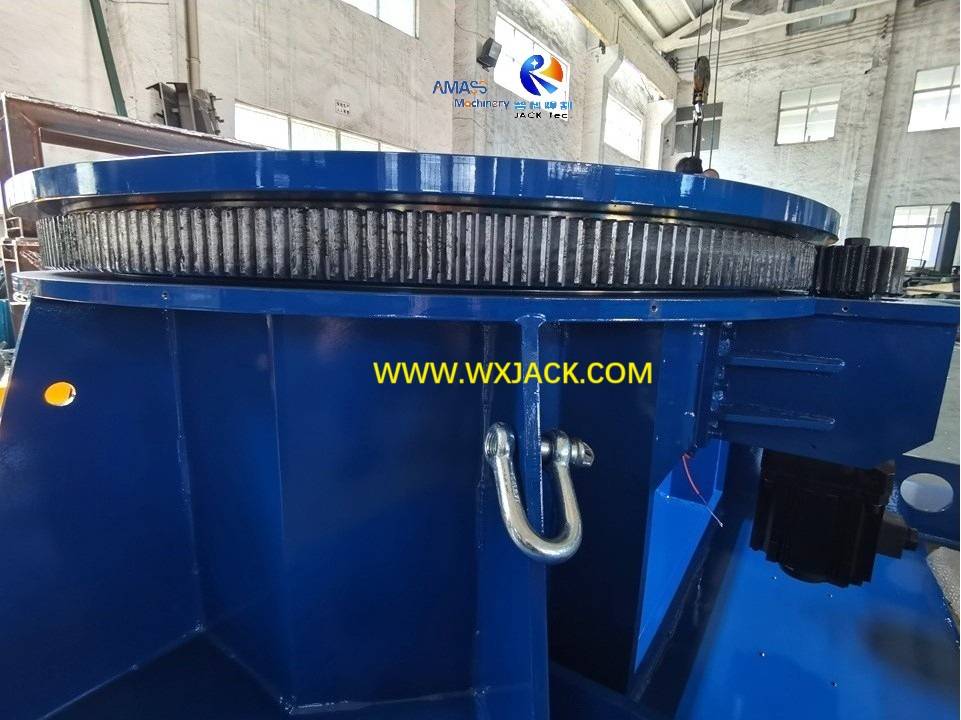

3) Unidad de soporte en Servo Drive Soldado Turning:
a) Como se mencionó el ítem 2, para esta tabla de giro de soldadura de accionamiento de servo preciso , el soporte de mangas ordinario (RR llamado equipo redondo) no puede satisfacer la demanda de gestión de precisión de alto nivel, debe ser de tipo preciso;
b) Por ejemplo, para el plato giratorio de soldadura de servicio φ de 2,000 mm de diámetro, el soporte preciso de giro de QW1000.25 tiene una gran marcha de M = 6, G2 = 193, que puede tener una capacidad de carga de hasta 30 toneladas, junto con muy buena condición de estrés.
3. Sistema de control de la Tabla de soldadura giratoria de Servo Drive:
1) Esta serie de productos de la máquina herramienta de soldadura por unidad de servo estará equipada con elementos de detección precisos, como el interruptor de proximidad, lo que hace que la pieza de trabajo se detenga automáticamente a 90 ° o 180 °;
2) Esta tabla de giro de soldadura por accionamiento de servo puede tener su sistema de control individual, placa de control eléctrico, colgante de operación para tener capacidad para trabajar de forma independiente, o simplemente dejar una interfaz RS232 abierta, para facilitar la conexión futura con controladores externos, como PLC (controlador lógico programable) y su módulo especial, informática industrial.
4. Parámetros técnicos de la tabla de soldadura giratoria de servo disco:
Esta serie de máquina herramienta de soldadura por servicio de servomotoras se realiza a medida personalizado. Por lo tanto, sus especificaciones técnicas específicas dependen del caso de aplicación real.
