JF16 Máquina de alisamiento de la costura de soldadura de placa de acero de acero JF16

A.  Uso y aplicación de la máquina de alisado de la costura de soldadura con tope de placa de acero de chapa JF16 :

1.  Función de la máquina de alisado de placa de acero de chapa JF16 :

Producto muy nicho: solo a juzgar por su nombre largo y complicado, sabemos que esta máquina es muy nicho y enfocada. No existe este tipo de  máquina en el mercado. Está especialmente diseñado por Wuxi Jack para Customer, que tiene 2 funciones especiales de:

1) Enderezado en la costura de soldadura a tope: las siguientes placas de acero que se unirán en la máquina de soldadura de la junta de la placa de acero modelo MP , esta máquina especial hecha es para nivelar y aplanar en la deformación de bulto de costura de soldadura en la junta en las placas de la junta;

Presionando el aplanamiento en la costura de soldadura a tope de la placa de acero de la junta, con Wuxi Jack la máquina modelo JF16 : ( Fig.1 )

2)  Aplanación de la placa: la 2ª ^función aplicada a menudo de esta máquina es aplanar de manera muy eficiente en las placas de chapa, manteniendo la planitud de la placa antes de su uso;

2. Piezas de trabajo aplicables de JF16 :

El max. Las especificaciones de la placa conjunta aplicable para esta máquina son:

1) Máx. Ancho de la chapa de articulación: 3200 mm;

2) Máx. Espesor de la chapa de articulación: 16 mm;

3) Máx. Longitud de la chapa de la junta: 32m;

4)  Material de chapa de articulación: acero al carbono/ 16 mn/ otros materiales usados ​​comunes;

3. Aplicación de la máquina de alisado de la costura de soldadura con tope de chapa JF16 :

1) Es un producto de nicho, un conjunto de máquina hecha a medida, que se aplica en la industria de maquinaria de construcción naval. El cliente de este conjunto de máquinas JF16 es una empresa cotizada en Guangzhou chino, como parte de la maquinaria y la línea de producción de construcción naval;

2)  Wuxi Jack toma subcontrato para proporcionar esta máquina modelo JF16 y la máquina de alisado de la unidad de placa de refuerzo  del modelo J16 para el cliente;

3)  El usuario final es un famoso grupo de construcción naval china con sede en Shanghai;

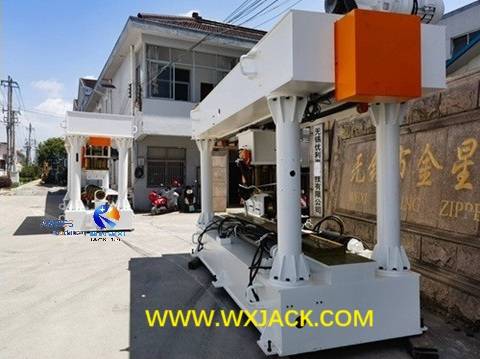

4)  Realice la entrega en Wuxi Jack JF16 Máquina de alisado de chapa de lámina y Máquina de alisado de la unidad de placa de refuerzo J16 : ( Fig.2 )

B. Estructura y principio de funcionamiento de JF16 Máquina de alisado de placa de acero de costura de soldadura a tope:

1.  Estructura y unidades principales de JF16 Placa de acero Máquina de alisamiento de la costura de soldadura con tope de metal:

Esta máquina hecha especial tiene la estructura del marco de caja estacionaria, con la unidad de trabajo central instalada en el medio. Sus unidades principales incluyen :

1)  marco base sólido mecánico;

2)  moho enderezado de fondo;

3)  4 piezas de columnas verticales que sostienen la plataforma y sirven como esqueleto de la máquina;

4)  un conjunto de una unidad de roca de racional de actuación superior instalada;

5)  el mecanismo de movimiento horizontal de enderezado hacia abajo de arriba hacia abajo;

6)  transportadores de entrada y salida de accionamiento del motor;

7)  sistema de control eléctrico;

8) sistema hidráulico;

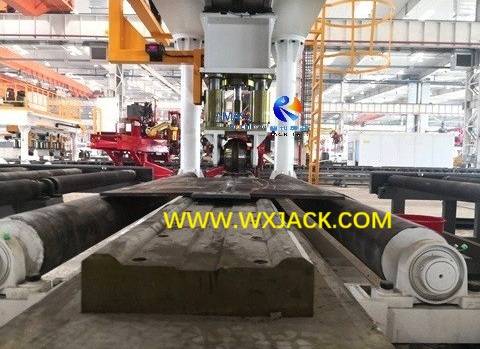

Vista del sitio de trabajo del cliente en la máquina modelo Wuxi Jack JF16 en las instalaciones del cliente: ( Fig.3 )

2. Principio de trabajo de JF16 Butking Sean Sean Steel Plate Máquina de alisado de metal:

1)  Modo de ejecución: esta máquina funciona en forma de pieza de trabajo que pasa y la unidad de trabajo se mantiene estacionaria;

2) Velocidad de trabajo: por lo tanto, enviar velocidad hacia adelante de la pieza de trabajo es igual a enderezar la velocidad de trabajo. Aquí en esta máquina modelo JF16, se fija 6000 mm/min. Por supuesto, podemos hacer que la velocidad de trabajo sea ajustable si el cliente necesita;

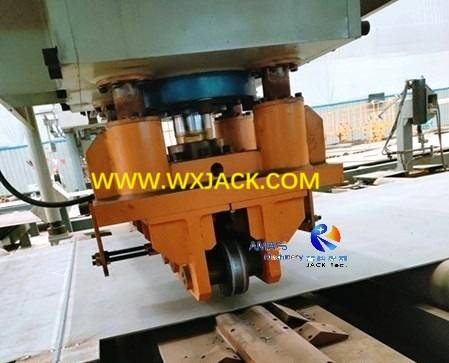

3)  Momento de nivelación de la máquina modelo Wuxi Jack JF16 en la placa de acero, trabajando en la instalación del cliente: ( Fig.4 )

C. Sistema mecánico y unidades de trabajo principales en JF16 Máquina de alisado de metal de lámina de acero de costura de soldadura a tope:

1.  Cuerpo principal mecánico de JF16 Maché de alisado de placa de acero de lámina de metal de soldadura a tope:

1)  El marco principal mecánico de la máquina modelo JF16 es un cuerpo integral de contorno de caja, que se fija en el piso del taller con pernos de anclaje;

2)  El cuerpo principal mecánico es la estructura de soldadura. Su rigidez y fuerza son calculadas y validadas cuidadosamente por el equipo de ingeniería de Wuxi Jack, durante la etapa de diseño;

3)  Todas las partes principales y los ensamblajes se desestima después de la soldadura con tratamiento térmico, asegurándose de una vida útil larga confiable de la máquina modelo JF16;

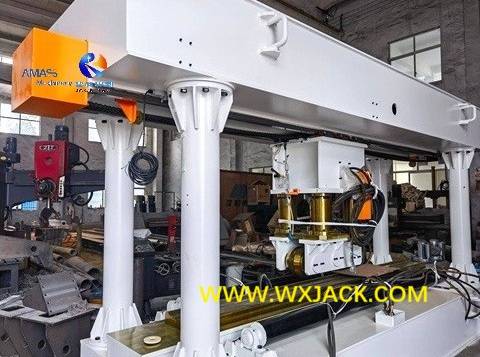

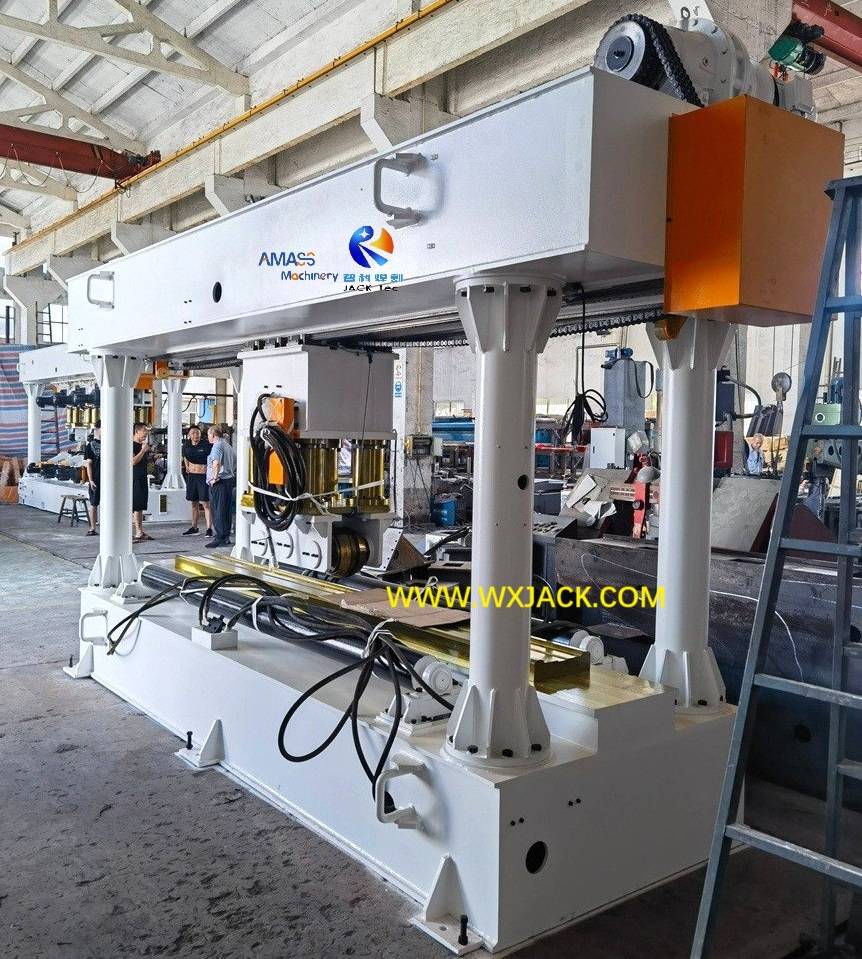

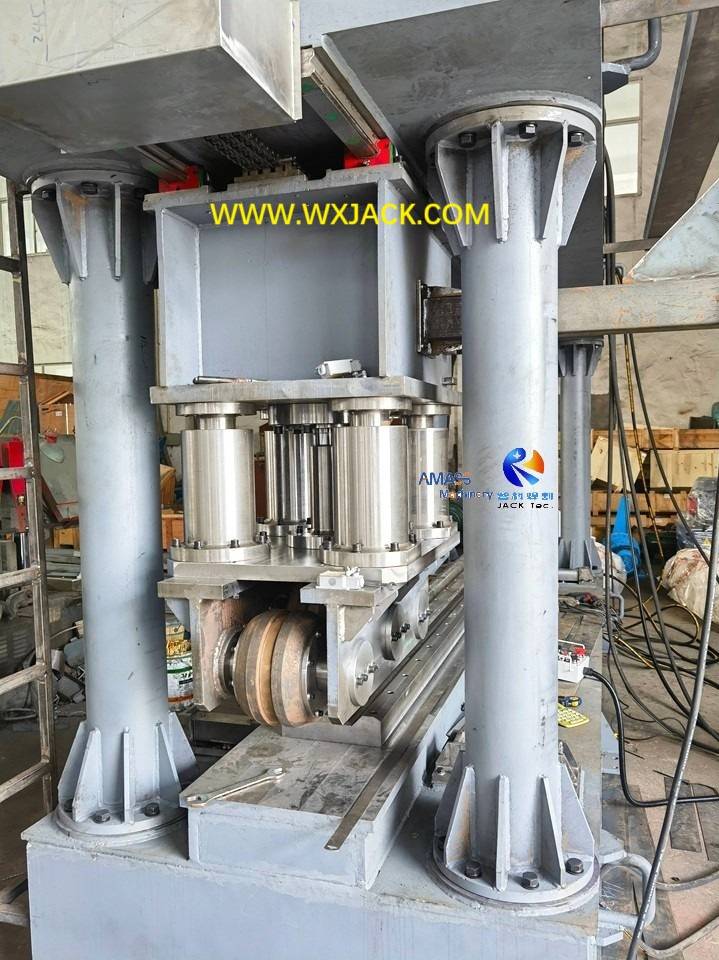

4)  Cuerpo principal mecánico de Wuxi Jack JF16 Model Máquina: ( Fig.5 )

2.  Unidad de alisado de JF16 Máquina de alisado de costura de soldadura en tope de placa de acero:

1) Apuntar a la costura de soldadura: hay una unidad de alisado de actuación hacia abajo ensamblada, que se mueve lateralmente debajo de la unidad del motor, para apuntar a la costura de soldadura a tope correctamente;

2)  Gestión de seguridad: el movimiento lateral de la unidad de alisado se controla con un interruptor de límite eléctrico, así como paradas duras del material de goma. Por lo tanto, la seguridad en esta máquina modelo JF16 se puede garantizar completamente todo el tiempo;

3)  el rodamiento de prensado de la unidad de alisado tiene suficiente capacidad de fuerza sujeto y un circuito de lubricación razonable;

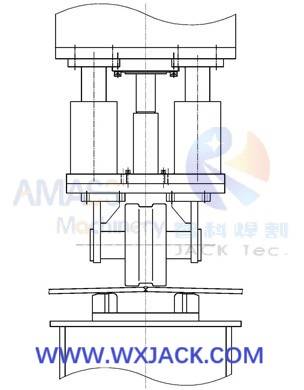

4)  Diagrama de diseño de la unidad de alisado de Wuxi Jack JF16 Modelo Máquina: ( Fig. 6 )

5) El movimiento lateral de la unidad de alisado se accede a las carnicias superior e inferior con reductor de motor, transmitido con cadena y horquilla, guiados con guideras lineales precisas de servicio pesado, con una capacidad de sujeto pesada y satisfactoria:

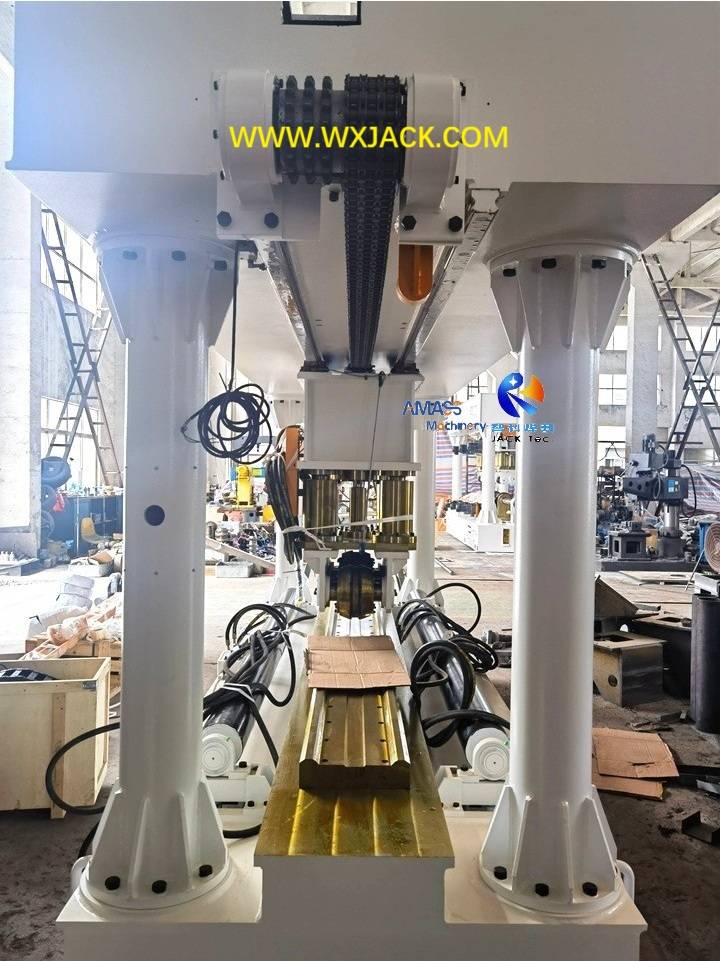

Transmisión / transmisión / orientación sobre la unidad de alisado en Wuxi Jack JF16 Máquina de alisamiento de la costura de soldadura de metal de la placa de acero: ( Fig.7 )

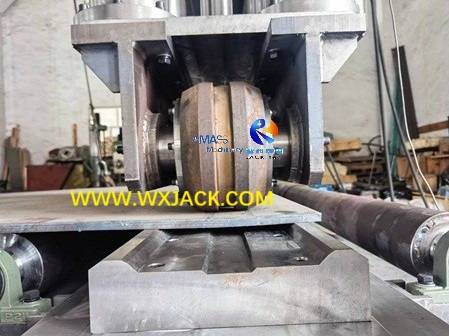

6)  El rodillo de alisado es 'Alma ' en todos los tipos de maquinaria de alisado de estructura de acero: H máquina de alisado del haz H; Y o una máquina de alisado de acero ángulo, etc. En esta máquina modelo JF16, también está hecha de material de aleación duro, que se templan y se enfrenta a la superficie, evitando defectos como grietas, asegurándose de estabilidad y larga usa de la vida.

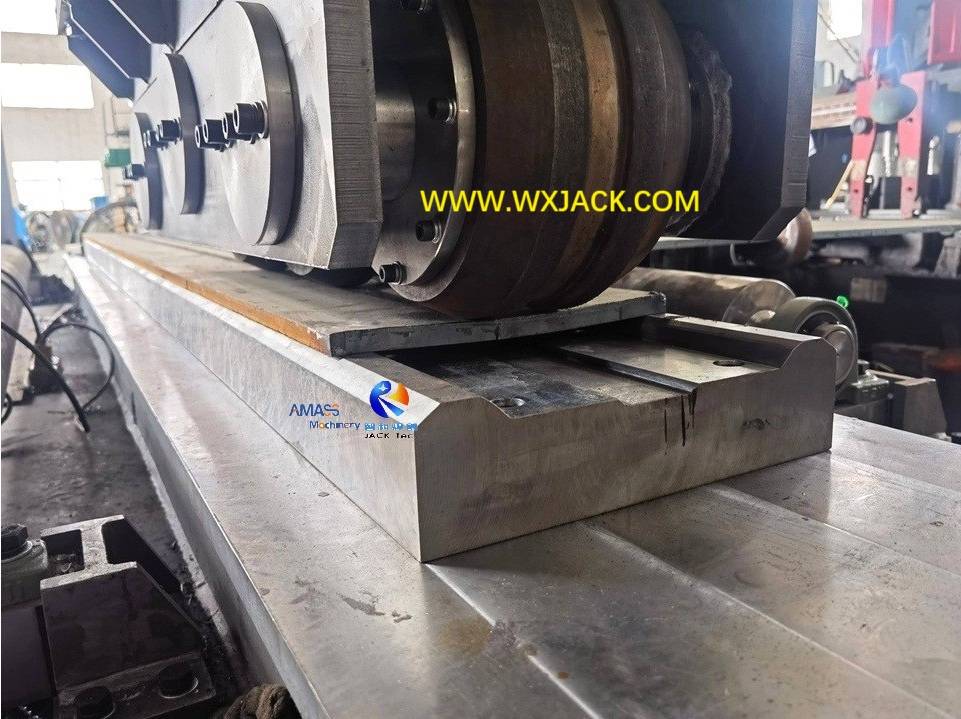

Rodeadores de alisiones en Wuxi Jack JF16 Manaina del modelo: ( Fig.8 )

D. Sistema hidráulico de JF16 Máquina de alisamiento de la costura de soldadura con tope de lámina de metal:

1  . ​ ​

1)  Hole: el sistema hidráulico proporciona fuerza sobre el movimiento hacia abajo del rodillo de alisado durante la operación de alisado, la fuente de energía confiable;

2) Composición: el sistema hidráulico incluye principalmente cilindro de aceite y estación de bomba. El cilindro de aceite es de gran tipo de presión;

3)  Con puntos fuertes de fuerte fuerza impulsora/ sellado ajustado/ sin fugas, incluso con un uso de mucho tiempo. Hay lógica de enclavamiento bidireccional integrada, asegurándose de que la fuerza de empuje suficiente y el rendimiento auto-bollo;

2. Características técnicas del sistema hidráulico en JF16 Máquina de alisamiento de la costura de soldadura con tope de placa de acero:

1) La acción de alisado se maneja con válvulas hidráulicas. Su carrera de alisado hacia abajo se puede ajustar por un control preciso;

2)  El control de volumen de enderezado se aplica con sensor de desplazamiento, prueba la posición vertical real del rodillo enderezado y se muestra en forma digital;

3)  La estación de bomba individual se adopta en el sistema hidráulico de la máquina. Todas las válvulas tienen un ensamblaje separado para un control fácil y preciso;

4) Mecanismo de protección en el sistema hidráulico:

a)   todo el sistema hidráulico tiene capacidad de protección de sobrecarga;

b)  su estación de bomba tiene aceite de entrada y salida de filtros de doble circuito;

c)  El tanque de aceite tiene elementos de detección de nivel superior e inferior de aceite;

d)  Los tanques de aceite tienen una unidad de detección/ calentamiento/ enfriamiento de temperatura de aceite, y protección contra sobrecarga;

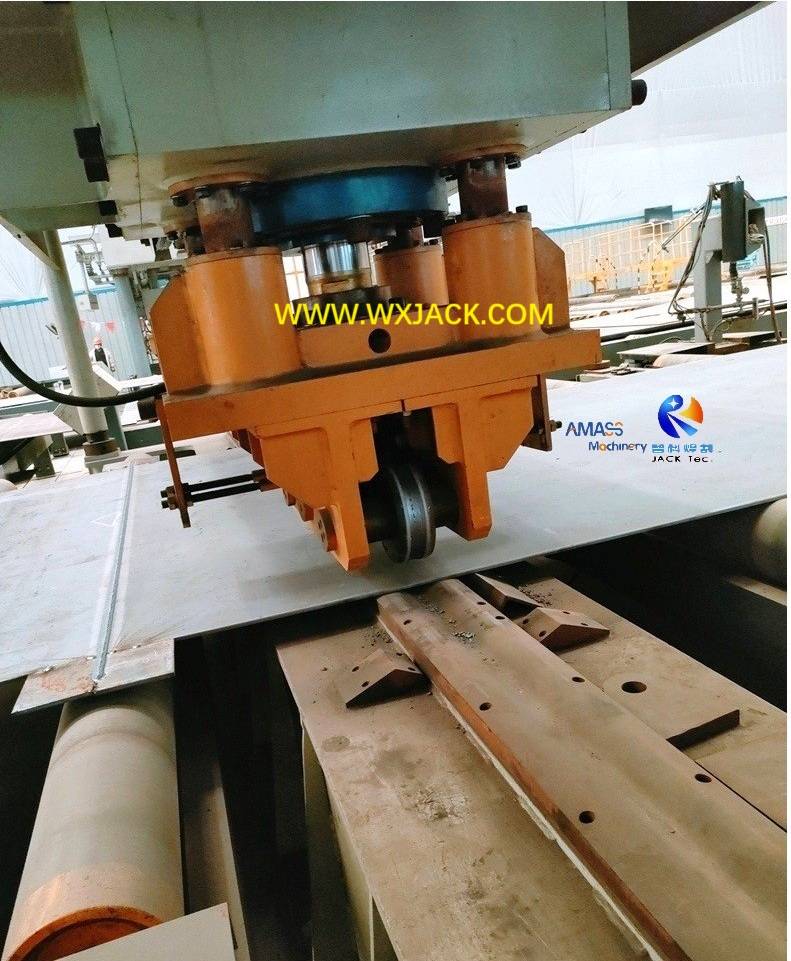

Condición de trabajo de la máquina modelo Wuxi Jack JF16 en la instalación del cliente: ( Fig.9 )

E.  Parámetros técnicos de JF16 Máquina de alisado de placa de acero de costura de soldadura con tope de chapa:
