1) Tarea: esta es una máquina de soldadura de propósito especial , para realizar soldaduras de arco sumergido longitudinal largo y recto, en miembros de la estructura de gran tamaño, como el poste de la lámpara de uso municipal;
2) Tecnología de soldadura: en el procedimiento de soldadura del poste de la lámpara, después de la soldadura de la costura longitudinal, es necesario tener soldadura por cubierta en forma de sierra (soldadura de arco sumergido), que tiene los buenos puntos de penetración profunda, gran ancho de fusión y buena formación de soldadura;
3) piezas de trabajo: esta máquina LHG tiene una amplia adaptabilidad, además del poste de la lámpara, también se puede usar en todo tipo de miembros de estructura de diámetro largo y grande;

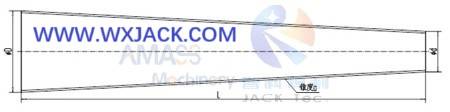

Post típico de la lámpara para la máquina LHG : ( Fig.1 )
Longitud de poste de lámpara l | 9000 ~ 16000 mm |
Diámetro de extremo grande D | ≤ φ2500 mm |
Diámetro de extremo pequeño D | ≥ φ300 mm |
Lámpara de poste de la lámpara | a = 8 ° (a = (dd)/l) |
Lámpara de peso post | ≤6000 kg |

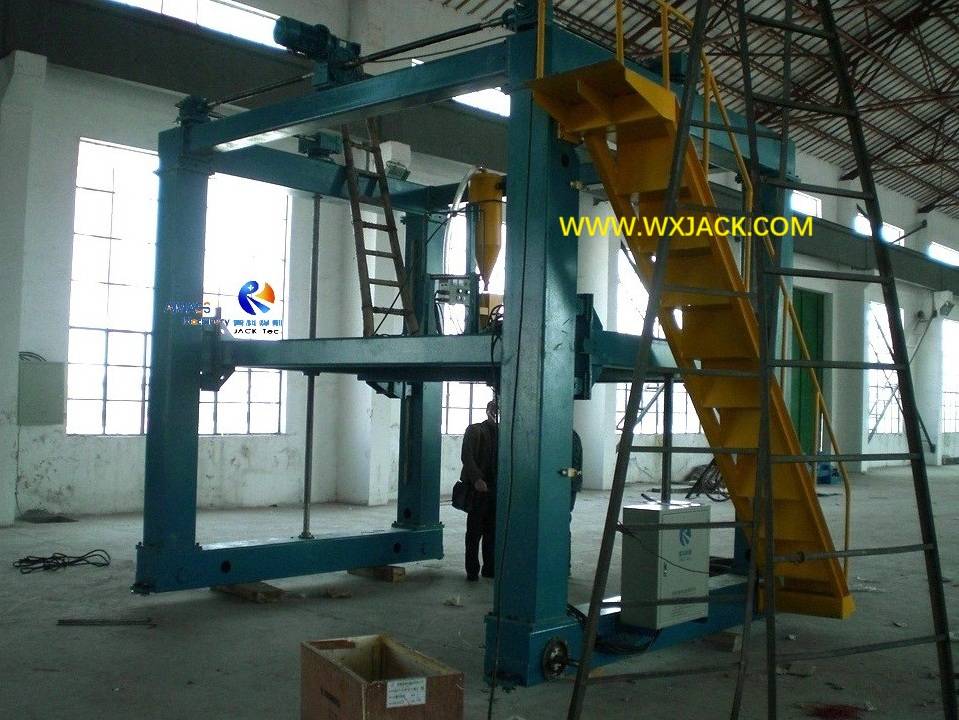

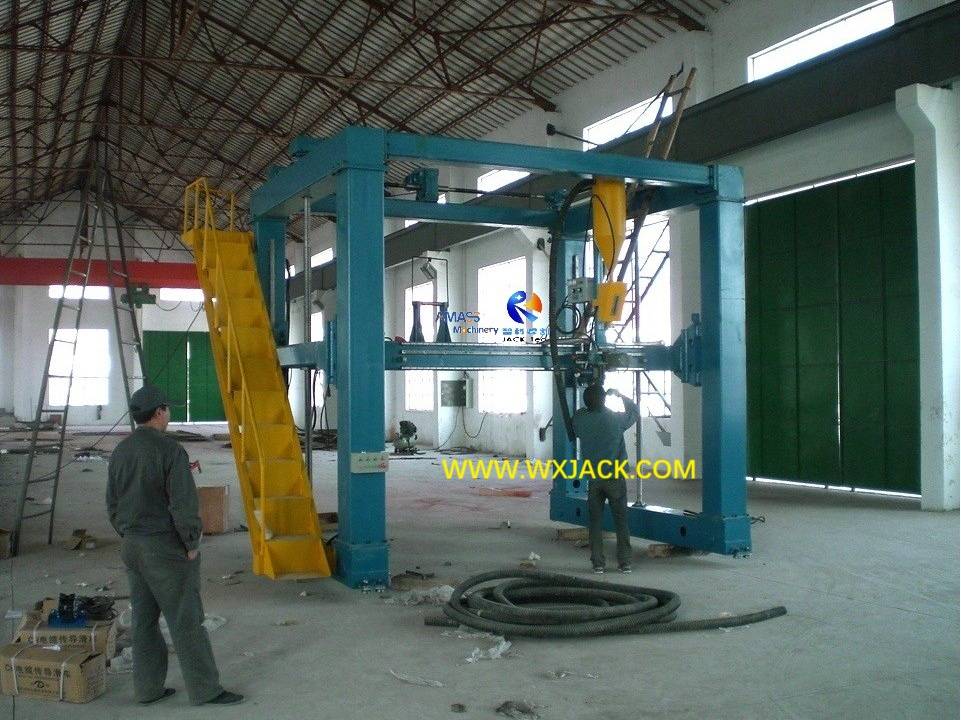

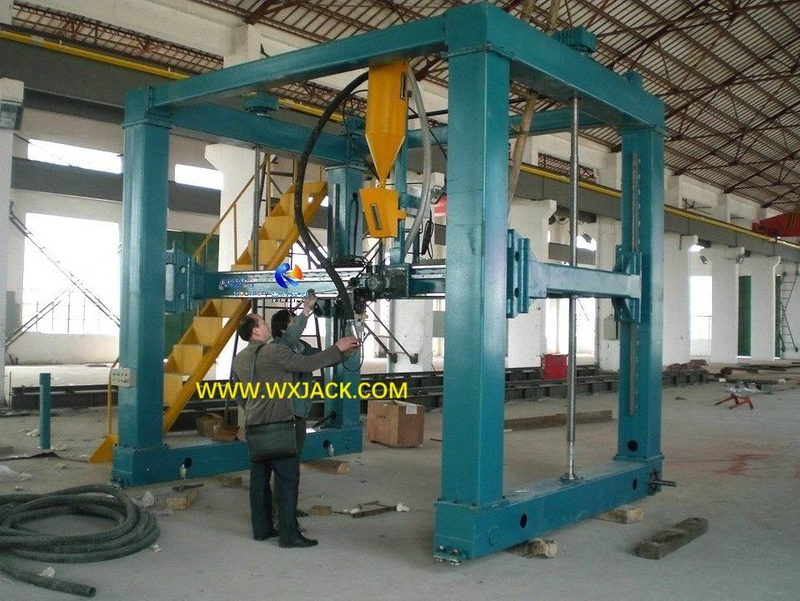

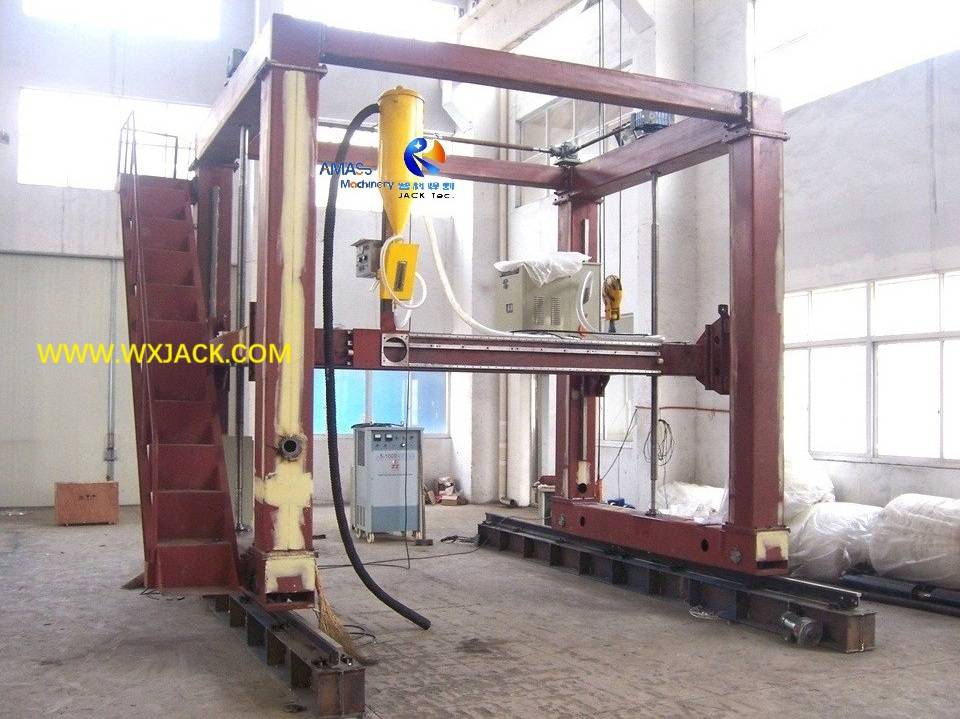

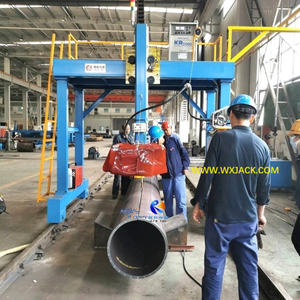

A juzgar por su apariencia, esta gran máquina incorpora el marco de la caja de pórtico en movimiento y el rollo de giro de soldadura en una estructura integral:

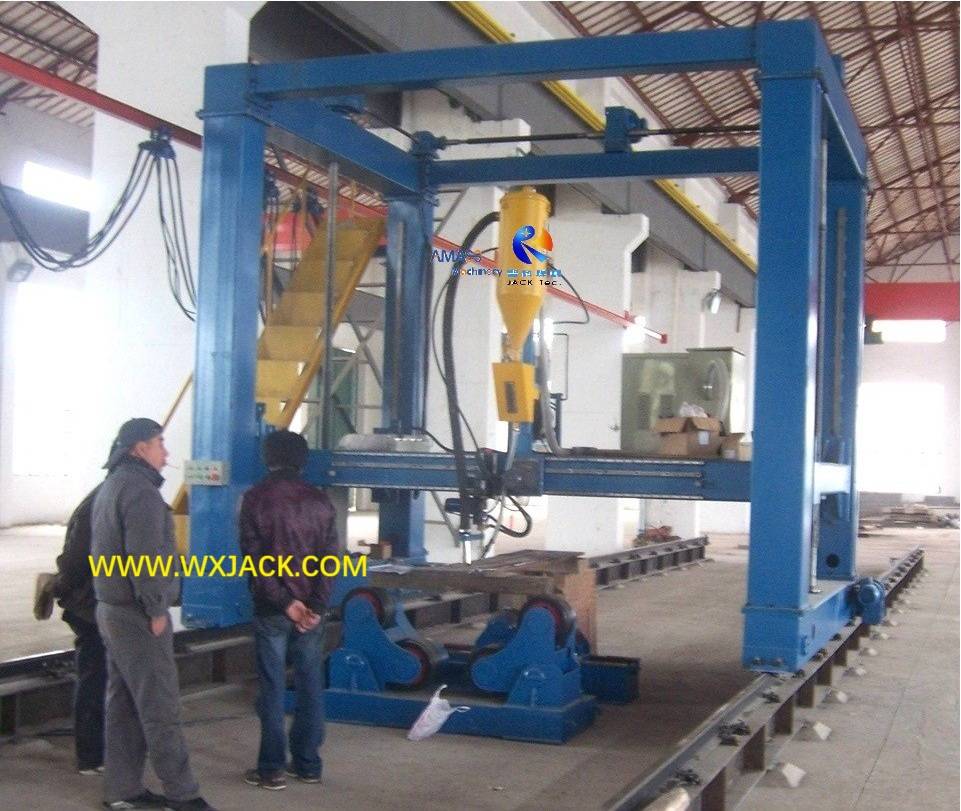

Impresión de diseño de Wuxi Jack LHG Model Machine: ( Fig.2 )
1) La estructura de pórtico de caja grande forma tronco de la máquina. Se ensambla en forma a partir de los miembros de la estructura de soldadura. La fabricación del pórtico de la caja tiene una calidad de soldadura superior, asegurándose de suficiente resistencia y rigidez, para sostener todo el conjunto de mecanismo, para llevar a cabo una soldadura de arco sumergida longitudinal larga y larga en grandes piezas de trabajo;
2) El movimiento del marco de pórtico a lo largo de los rieles es una doble transmisión , impulsado bajo el reductor del motor Y de la serie Y y se transmite mediante un bastidor de alta precisión, lo que hace que el funcionamiento suave y estable de toda la máquina;
1) La plataforma instalada dentro del cuadro de pórtico de caja es la unidad de ejecución de la soldadura. Su elevación es para acomodar en varios diámetro de tuberías:

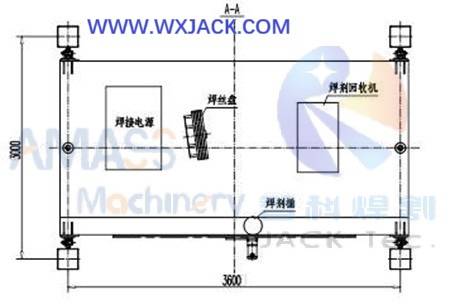

Vista vertical en la plataforma de elevación del motor del motor: ( Fig.3 )
Como se puede ver en el boceto anterior, el sistema de soldadura se coloca en esta plataforma, que incluye:
a) Saw Fuente de alimentación;
b) Unidad de reciclaje de flujo de soldadura de sierra y tolva de flujo;
c) sierra de alambre de soldadura;
1) Esta unidad es para mantener una pieza de trabajo de gran tamaño, como el poste de la lámpara;
2) Hay dos conjuntos de lecho de rodillo de soldadura, ubicados debajo de la plataforma de elevación, uno es el modo de conducción y el otro está inactivo. Teniendo en cuenta la larga longitud de la pieza de trabajo, la distancia entre los 2 juegos de lecho de rodillos es ajustable:

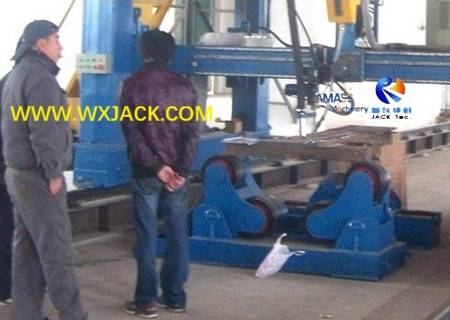

Cama de rodillo de soldadura debajo del marco de la caja: ( Fig.4 )
Tiene unidades principales de:
1) Motor Drive Moving Box Bandry Frame, a lo largo de los rieles;
2) plataforma de elevación motorizada interna y haz horizontal;
3) Unidad de soporte de la pieza de trabajo de la cama del rodillo de soldadura;
4) Sistema de soldadura, que incluye fuente de alimentación de sierra, alimentador de alambre de sierra, unidad de reciclaje de flujo de sierra;
5) sistema de transmisión y transmisión, sistema de guía;

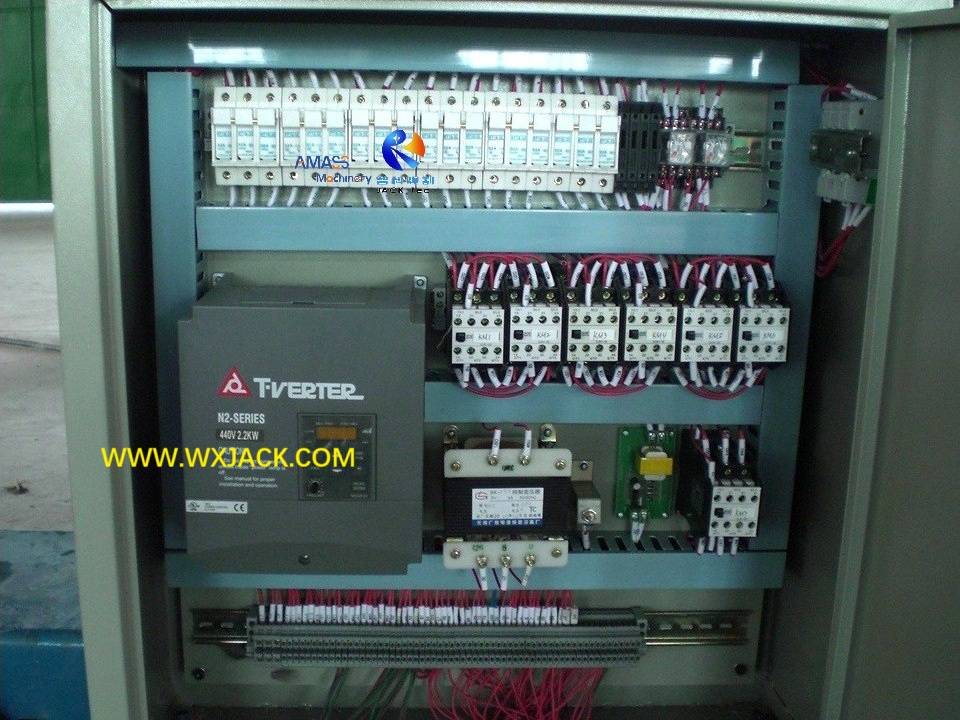

6) sistema de control eléctrico;

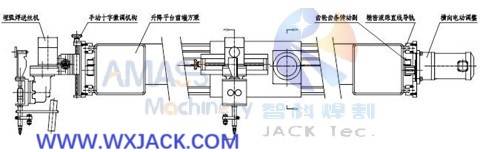

Estructura del mecanismo de la antorcha de soldadura: ( Fig.5 )
1) Requisito: teniendo en cuenta este equipo de soldadura de propósito especial no solo se puede usar para soldar poste de luz eléctrica, sino también otras piezas de trabajo largas y grandes, como la viga/ viga de la caja. Por lo tanto, la antorcha de soldadura debe ser capaz de movimiento en un amplio rango;
2) Por esta razón, el haz delantero de la plataforma de elevación está finamente mecanizado y se ajusta con un rodamiento de bolas lineal preciso, para guiar con precisión el movimiento transversal de larga distancia de la antorcha de soldadura y su carro:

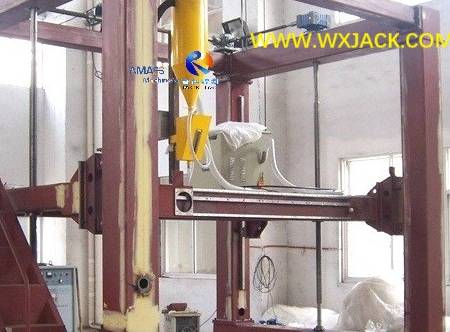

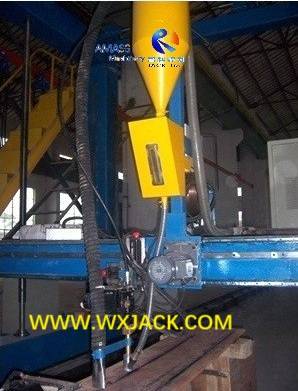

La antorcha de soldadura y su haz de montaje, guiando el riel lineal preciso: ( Fig. 6 )
1) Drive: el movimiento del carro de la antorcha de soldadura se conduce con reductor del motor y se transmite con pareja de rejillas de engranajes;
2) Control preciso: durante la operación, para asegurarse de que la antorcha de soldadura seguimiento preciso y preciso en la costura de soldadura, hay un conjunto de unidades de ajuste de cine del deslizamiento cruzado manual, asegurándose de la punta de la antorcha de soldadura justo encima de la costura de soldadura todo el tiempo;
3) El cañón de flujo de soldadura y la tolva se instalan justo encima del carro de soldadura y se mueven junto con el carro, durante la operación de soldadura. De esta manera, la tolva de flujo de soldadura siempre se encuentra directamente sobre la antorcha de soldadura donde quiera que vaya, haciendo que la transmisión fluida de flujo sin interrupción;
1) Colio: esta es la tabla de trabajo y la unidad central de la máquina. Teniendo en cuenta el gran tamaño del marco de pórtico de caja, es muy importante garantizar completamente la elevación estable y estable de la plataforma;
2) Estructura: para este propósito, hay un conjunto de reductores de motor en el medio de la plataforma, con un trozo de eje que entrega transmisión a sus ambos lados;
3) Conducción y transmisión: hay dos conjuntos de reductor de motor (uno establecido en cada lado) en ambos lados de la plataforma. Para atender diferentes diámetros de poste/ tuberías de lámpara, la plataforma se puede mover hacia arriba y hacia abajo suavemente a una velocidad constante, que se transmite mediante tornillo de plomo y pareja de tuercas:
Vista frontal en la plataforma de elevación del motor del motor: ( Fig.7 )
4) Guía precisa sobre la elevación de la plataforma: en este marco de pórtico de la máquina de soldadura de costura longitudinal de pipa grande, la elevación de la plataforma se guía con una guía de mecanizado precisa. Las guías están soldadas en las cuatro columnas del marco de pórtico de caja. Además, los rodillos guía de Guiderail tienen un eje excéntrico, asegurándose de un ajuste de inicio en la condición de presión de los rodillos guía;

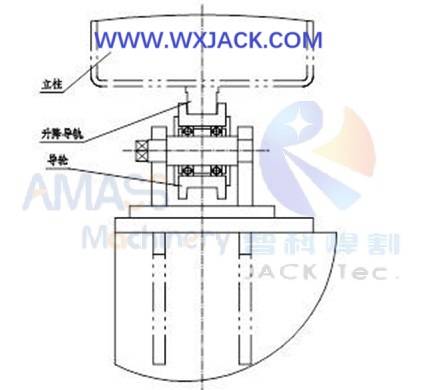

A continuación, el boceto ofrece una forma de ensamblaje de la guía y su rodillo de guía para la plataforma de elevación: ( Fig.8 )

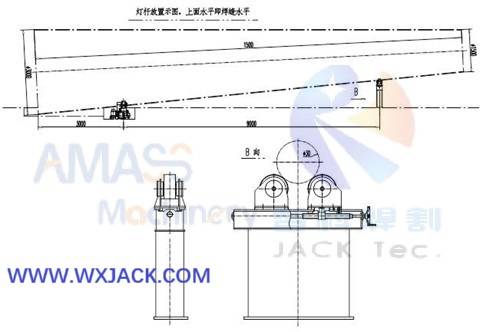

Disposición del poste de la lámpara con camas de mesa y rodillos: ( Fig.9 )
1) Tipo: Visto en el boceto anterior, la pieza de trabajo larga y grande está soportada con dos juegos de cama de rodillo. De los cuales, el lado más grande es el tipo de conducción, el lado más pequeño es de tipo inactivo, con el tornillo de plomo de ajuste;
2) forma de instalación: para asegurarse de que la posición horizontal perfecta de la costura de soldadura terminada en el poste de la lámpara, el lecho del rodillo de la sección de transmisión debe integrarse dentro de un pozo en el piso del taller; El lecho de rodillo inactivo lateral más pequeño debe estar equipado con función de elevación;
3) Para garantizar completamente la nivel horizontal de la costura de soldadura terminada, además del tramo ajustable entre los dos rodillos en el lado inactivo, se debe usar un estante de soporte en su forma debajo;
6. Unidad de garantía de seguridad: en el lado lateral del marco de pórtico de la caja, hay una escalera rodeada de barandilla. El operador puede subir a la plataforma de elevación en condiciones seguras;
1) Para comenzar a trabajar, primero la caja de transmisión de conducción a un extremo de los rieles;
2) elevar la pieza de trabajo en sus unidades de soporte de lecho de rodillos;
3) Revolucionar los lechos de rodillos, haciendo costura de soldadura en la pieza de trabajo justo en la posición de las 12:00, para llevar a cabo soldadura longitudinal recta;
4) ajustar la posición de la antorcha de soldadura, implementar el flujo de soldadura y comenzar con la fuente de alimentación de sierra, iniciando la ejecución oficial;
La sierra longitudinal larga y recta requiere una operación de soldadura de alto nivel y consistente:
1) El cable de conexión a tierra es junta con pieza de trabajo de la fuente de alimentación SAW directamente;
2) la conexión confiable del circuito de soldadura, junto con corriente estable y voltaje produce costuras de soldadura de alta calidad uniformes;
3) La consola de control de la fuente de alimentación de soldadura de sierra se instala en el haz delantero de la plataforma elevadora, para un fácil acceso y una operación conveniente.
Velocidad de movimiento de pórtico (velocidad de soldadura) | 200 ~ 2000 mm/min |
Motor de transmisión de movimiento de pórtico | 2 x 1.1kw, doble unidad |
Ferrocarril de Movimiento de Gantry | 24 kg/m, perfeccionamiento preciso |
Motor de movimiento transversal de la antorcha de soldadura | 0.2 kW |
Plataforma elevando motor | 2.2 kW |
Plataforma elevando la velocidad | 1500 mm/min. |
