Viga H de soldadura de tamaño completo que se puede producir a partir del equipo de producción de vigas H:

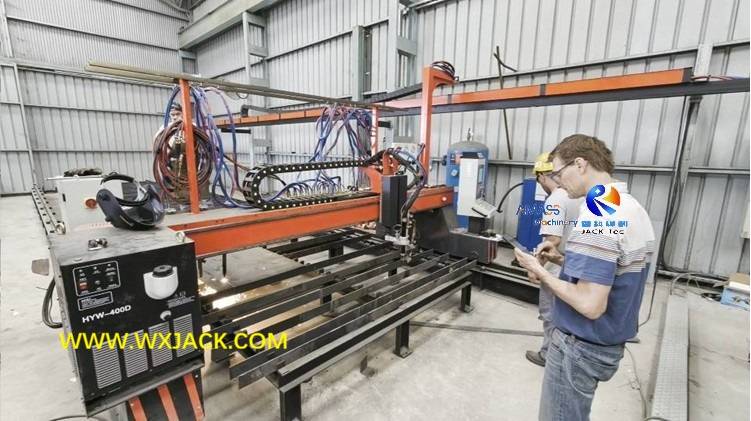

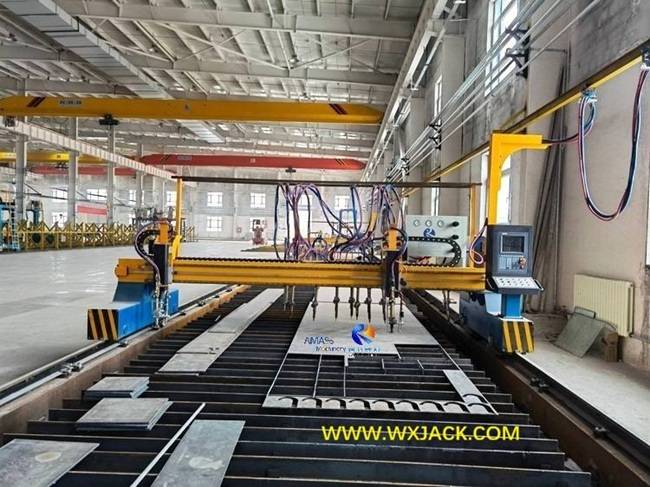

1. Máquina cortadora por llama CNC:

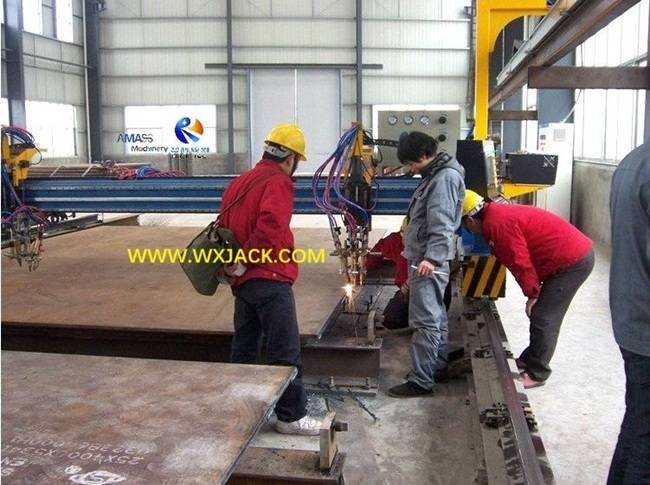

4) Piezas de trabajo: placas largas y estrechas utilizadas como bridas y almas de la línea de soldadura de vigas IH: ( Fig.1 )

2. Máquina ensambladora de vigas H:

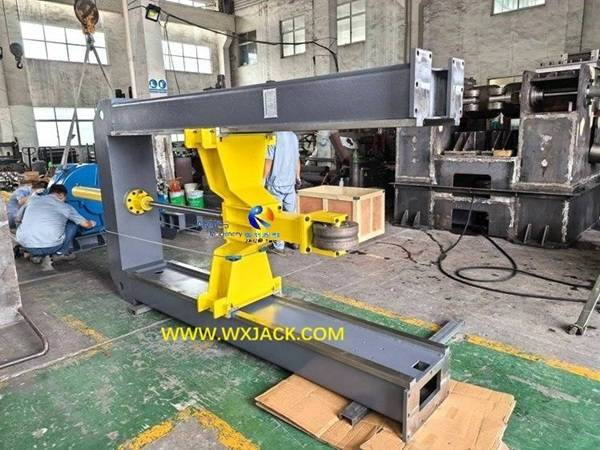

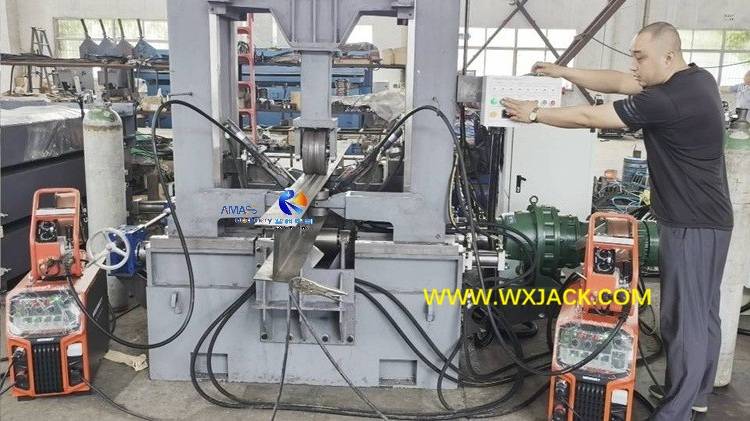

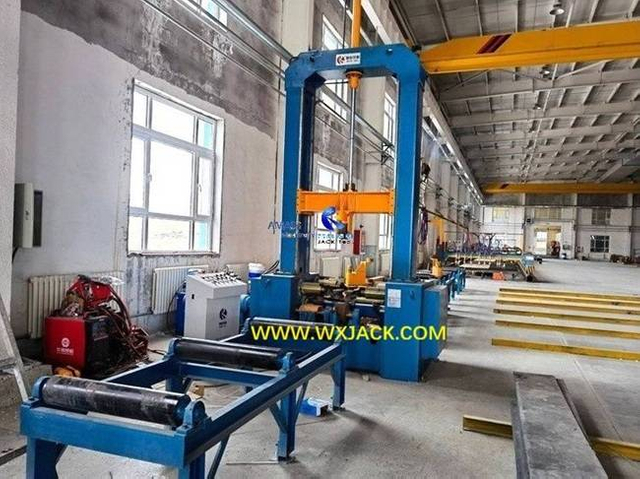

3) Piezas de trabajo: ensamblaje de vigas T y soldadura por puntos en la máquina de ensamblaje de vigas IH: ( Fig.2 )

3. Máquina soldadora de vigas H:

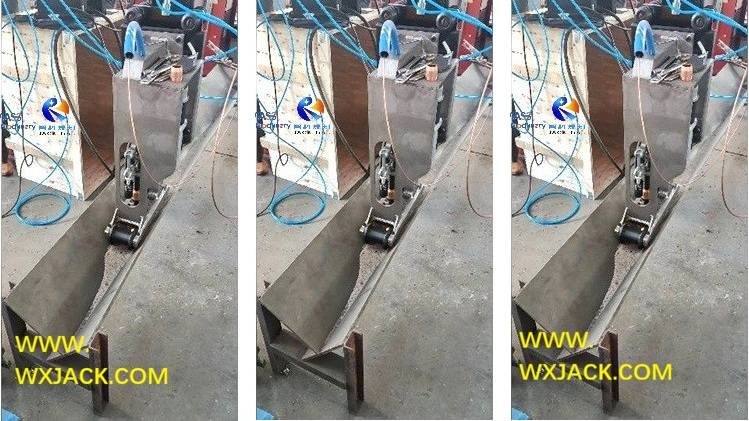

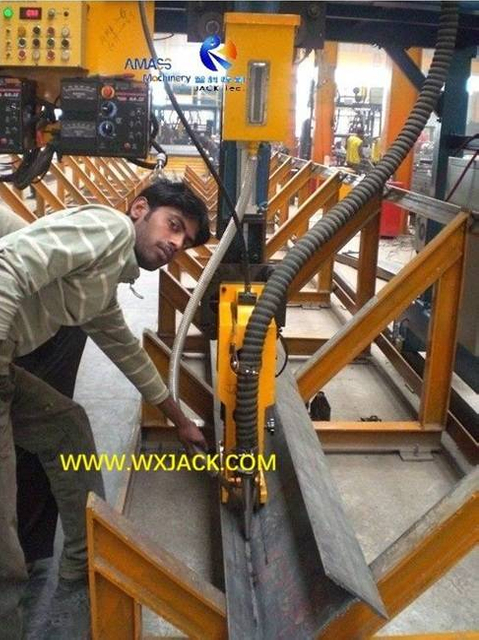

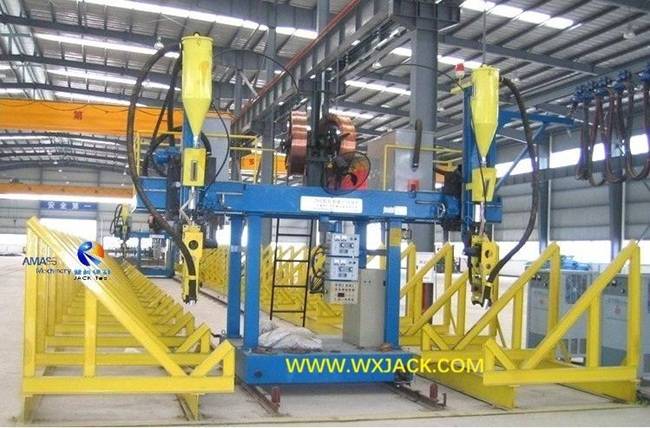

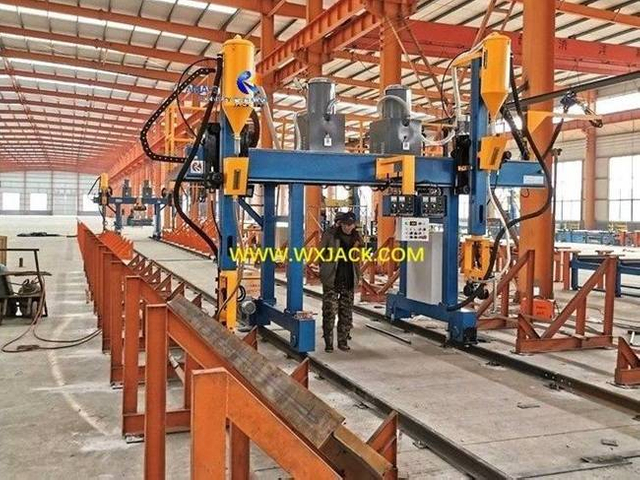

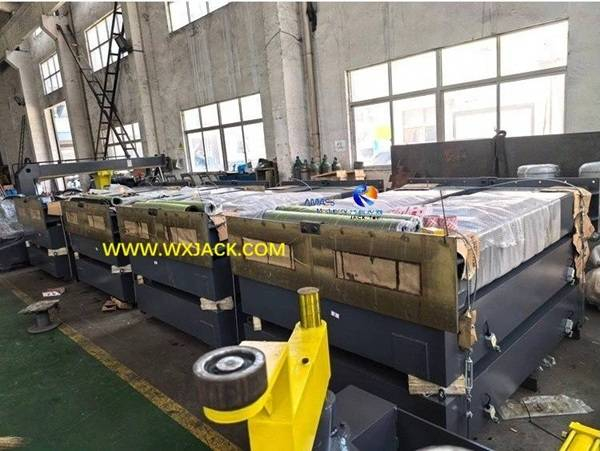

4) Las 2 piezas de sopletes para soldadura SAW de filete de 45° en la línea de soldadura de vigas IH: ( Fig.3 )

4. Brida y enderezamiento horizontal en línea de soldadura de vigas H:

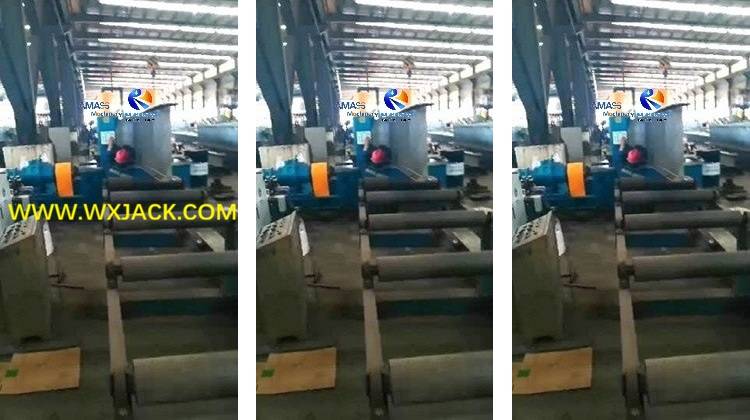

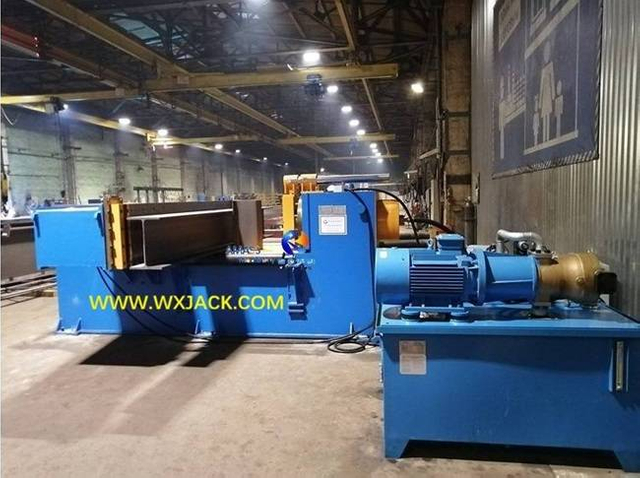

4) Viga H orientada verticalmente enderezada en la línea de soldadura de vigas H: ( Fig.4 )

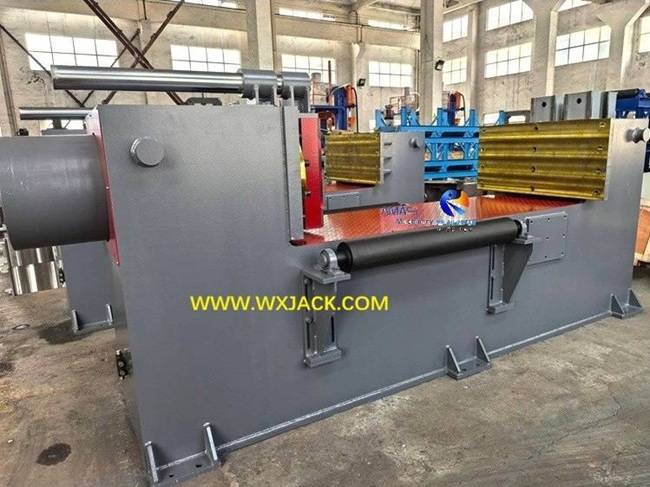

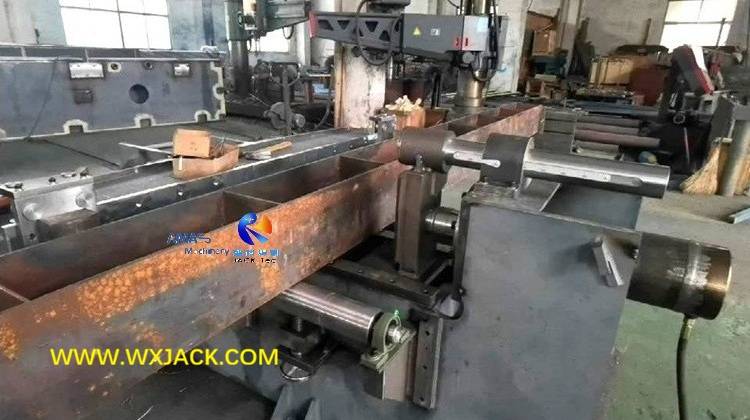

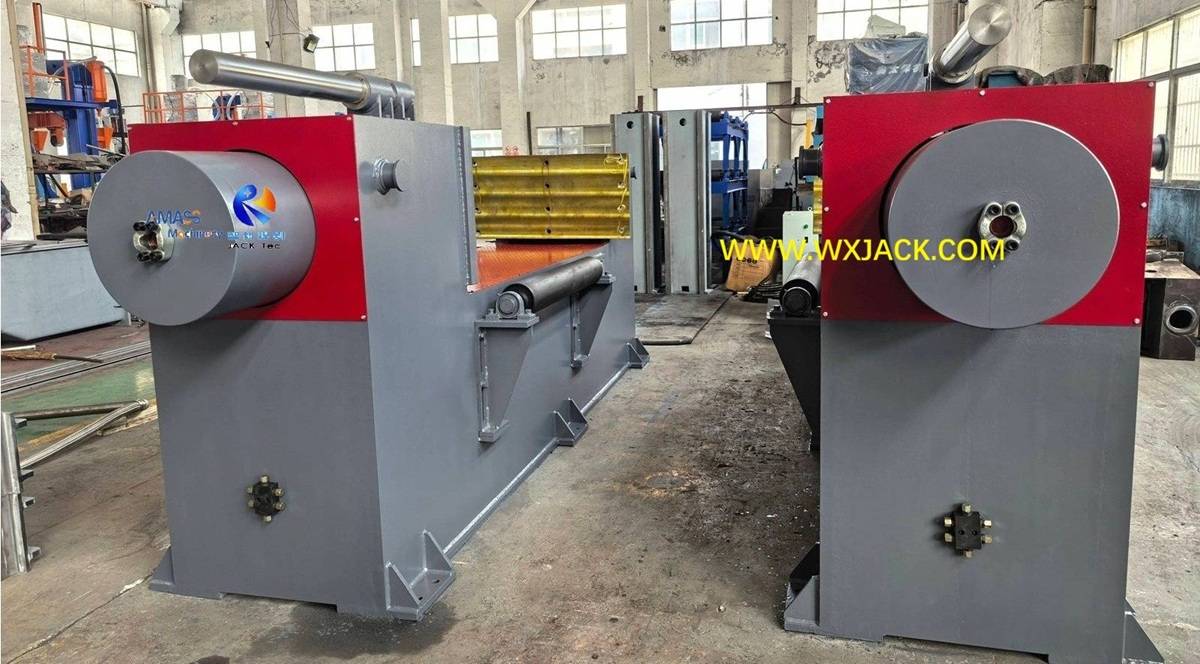

5) Viga H de soldadura longitudinal desviada que debe enderezarse: ( Fig.5 )

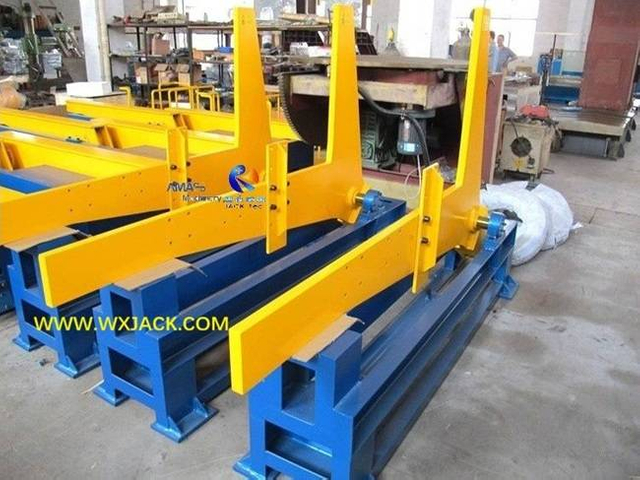

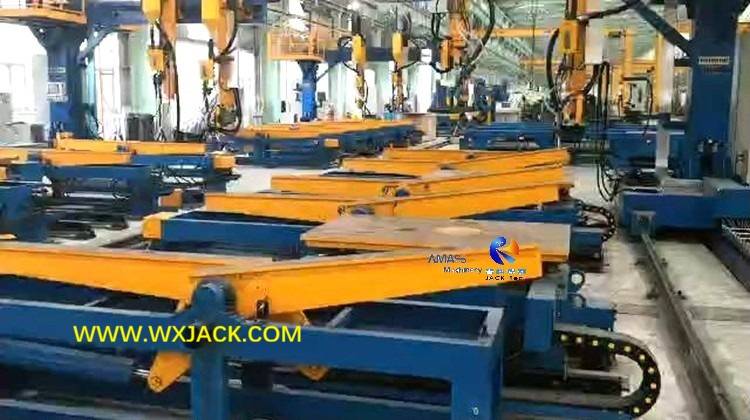

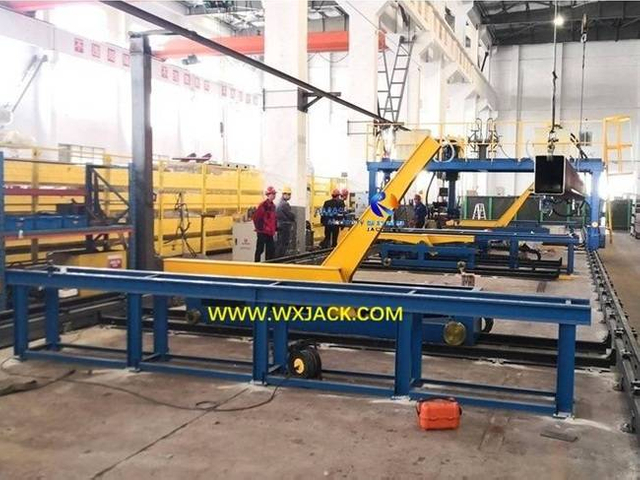

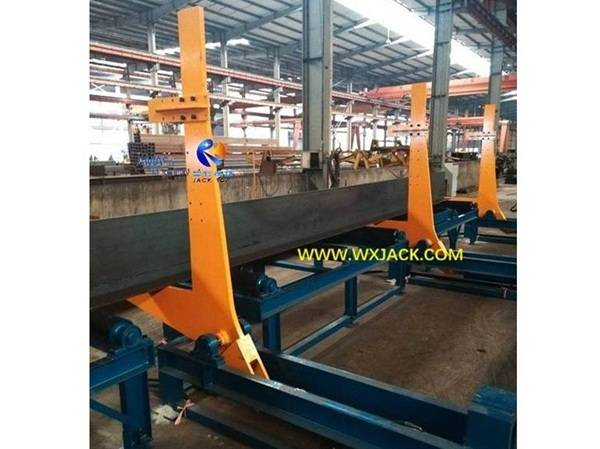

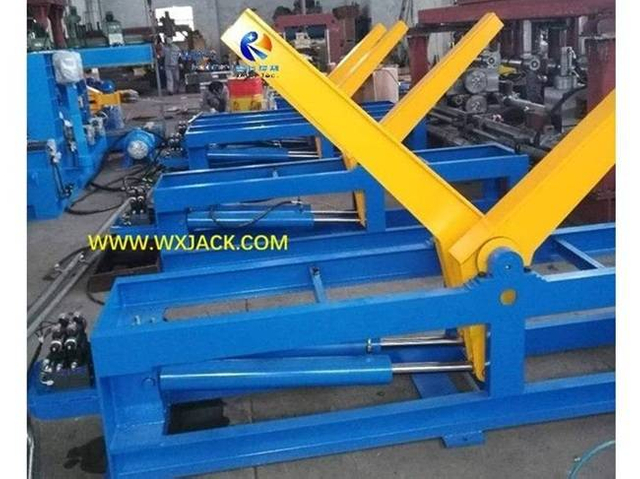

5. Mesas giratorias con viga H de accionamiento hidráulico de 60°/ 90°/ 180°:

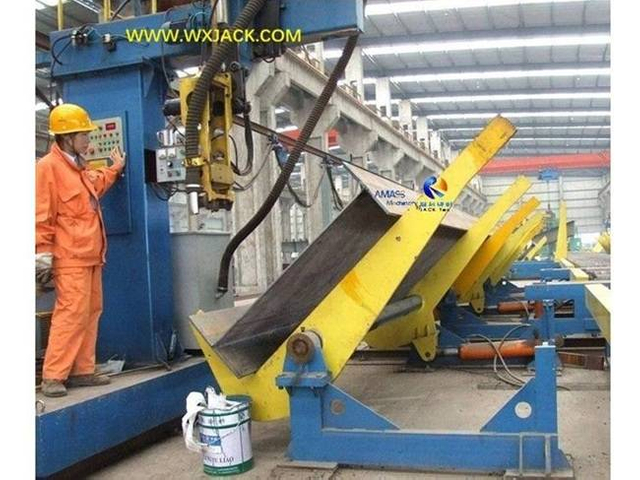

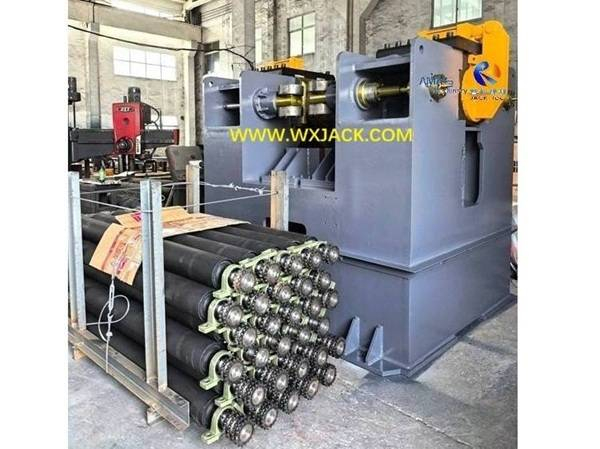

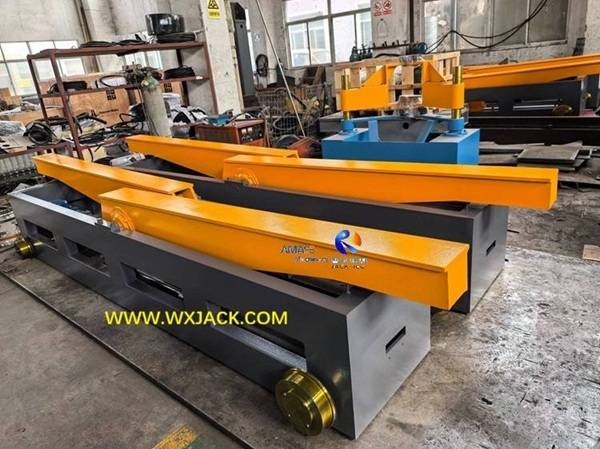

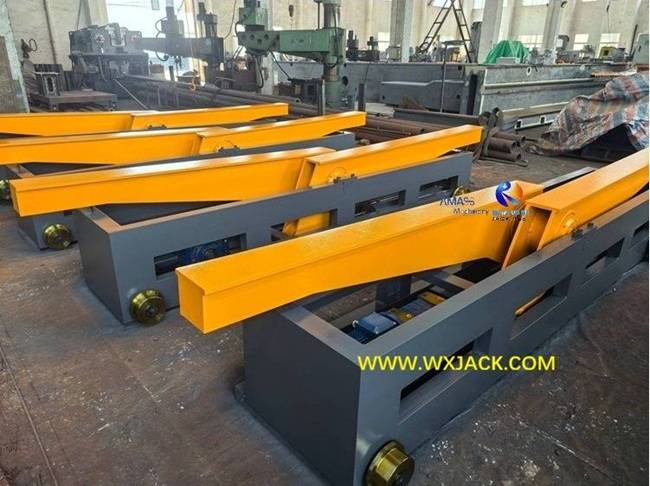

4) Mesa giratoria de 180° para vigas H para la estación de enderezamiento en la línea de soldadura de vigas IH: ( Fig.6 )

6. Máquina 3 en 1 con viga H modelos PHJ y ZHJ:

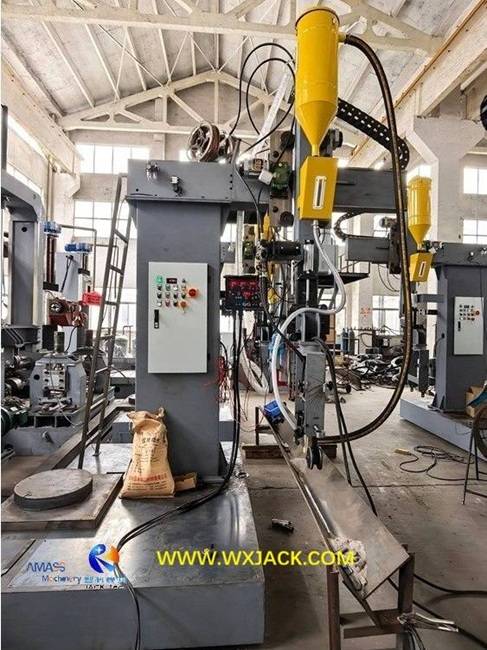

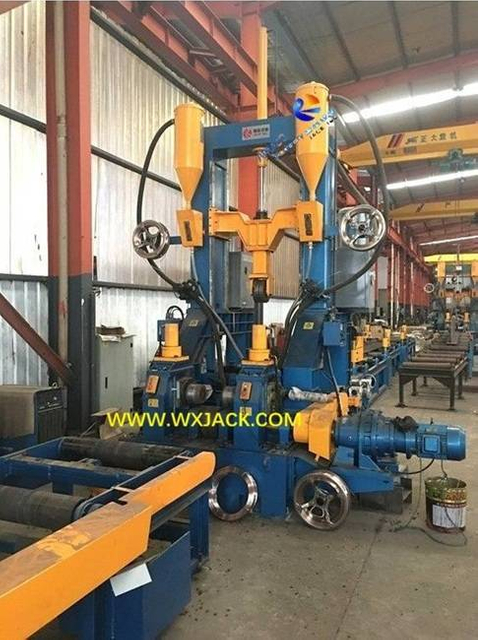

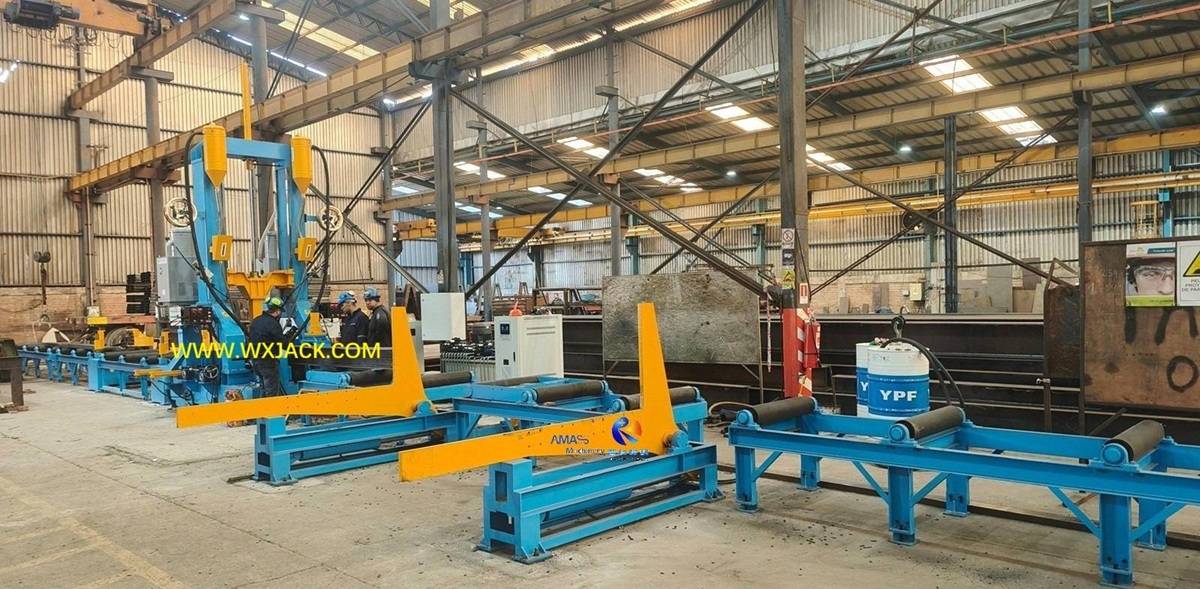

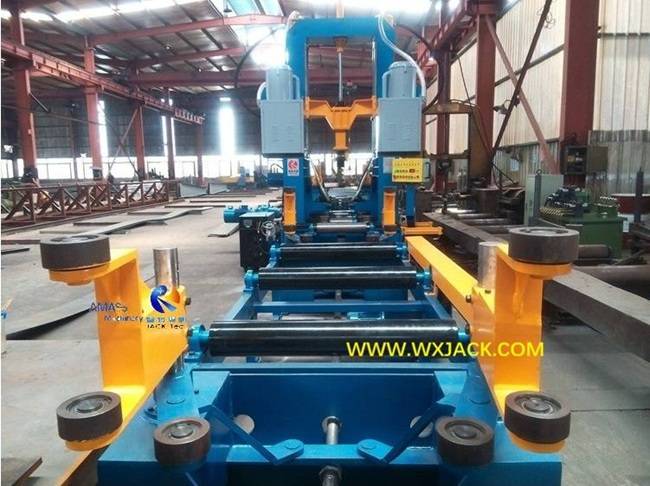

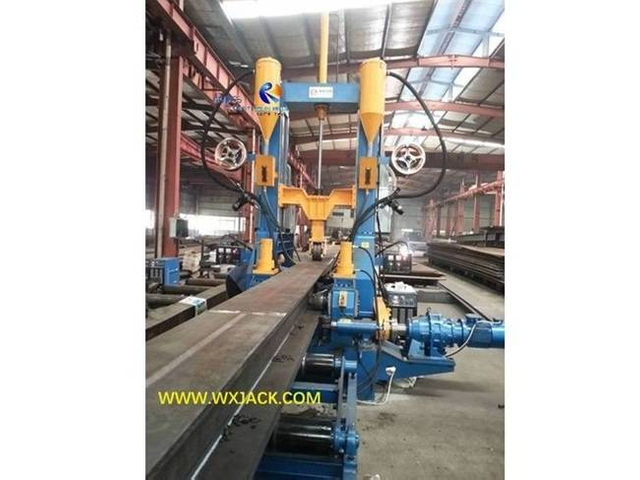

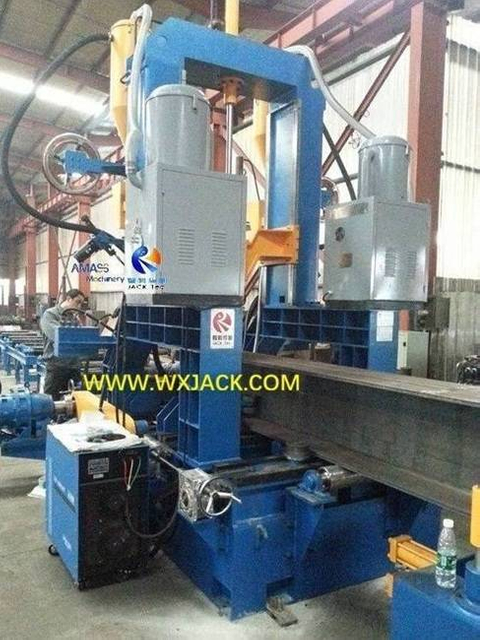

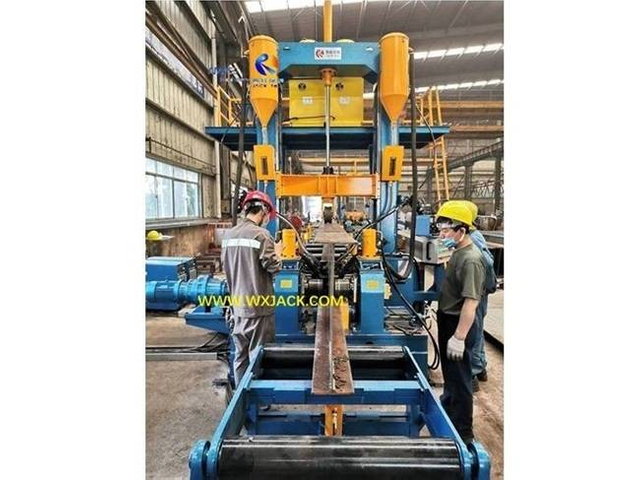

4) Máquina Wuxi JACK ZHJ15 modelo H Beam 3 en 1 y su viga H terminada: ( Fig.7 )

Fotos en desplazamiento a la izquierda: un vistazo a las condiciones de funcionamiento del equipo de producción de vigas Wuxi JACK IH

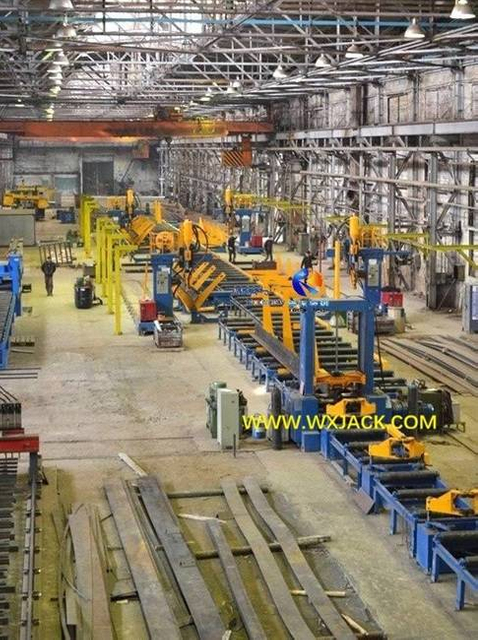

Configure la línea de soldadura de vigas H en las instalaciones del cliente:

1. Puesta en uso: Cada conjunto de equipos de producción de vigas en H puede funcionar individualmente o como parte de la línea. El diseño se puede considerar según las condiciones del cliente;
2. MGPP (Plan de productos multigeneración): de esta manera, el cliente puede comprar equipos de producción de vigas IH ya sea en forma de línea completa o instalar uno o varios conjuntos de equipos a la vez, implementando la línea de soldadura de vigas H en forma de plan MGPP;
3. Beneficio: esto ayuda al cliente a lograr el objetivo de producción de vigas H con un plan financiero y un cronograma razonables;
4. La máquina H Beam 3 en 1 es más conveniente y flexible para la instalación. Algunos clientes compran 2 juegos de la máquina, con un grupo de mesa giratoria H Beam en el medio;

1. Estación de corte de placas en la línea de soldadura de vigas IH:

1) Recorte de brida y alma: esta máquina corta placas de acero al carbono en tiras largas y estrechas con el ancho y largo requeridos. Estas tiras se utilizarán como brida y alma para la producción de vigas H, como se muestra en la foto de la derecha;
2) Uso amplio: esta máquina no se limita al uso de la línea de soldadura de vigas IH. Más bien, es una máquina de aplicación universal, que se aplica como equipo básico de primera operación en todas las instalaciones de fabricación;
3) Zona de trabajo: la máquina oxicorte CNC está instalada en la estación inicial de la línea de soldadura de vigas IH, delante de la máquina de ensamblaje de vigas IH;

2. Configuraciones de la máquina oxicorte CNC:

Hay una gama completa de especificaciones para elegir:
1) Ancho de corte: desde CNC-CG3000 (significa que el ancho de corte máximo válido es 3000 mm) hasta CNC-CG10000;
2) Modelos frecuentemente seleccionados: CNC-CG3000, CNC-CG4000, CNC-CG5000, CNC-CG6000;

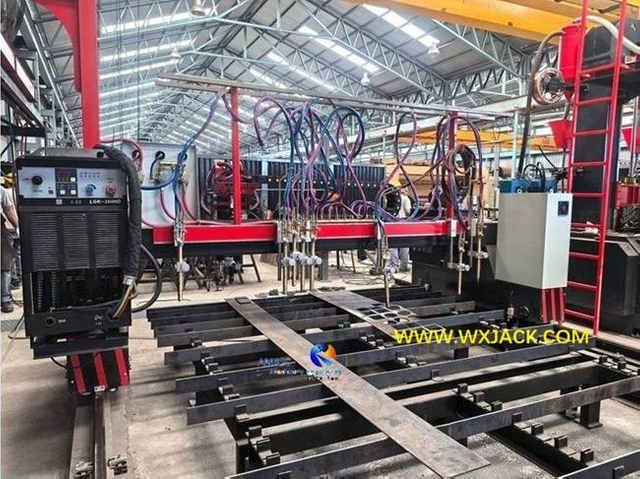

3) Tecnología de corte: Corte por llama o plasma, o ambos;

3. Máquina oxicorte CNC para línea de soldadura de vigas IH:

Generalmente el modelo es CNC-CG4000:
1) Máx. luz del carril de corte: 4000 mm;
2) Máx. ancho de corte válido: 3200 mm;
3) Máx. longitud del carril: 15.000 mm;
4) Máx. longitud de corte válida: 12.500 mm
5) Equipado con 1 o 2 juegos de soplete de corte CNC;
6) Máx. espesor de corte: 100 mm;
7) Con 9 juegos de soplete cortador de tiras;
Con dicha configuración, la máquina cortadora de placas de tiras CNC puede realizar trabajos multifuncionales de corte de chapa metálica;

4. Parámetros técnicos de la máquina cortadora de placas de tiras CNC CNC-CG4000:

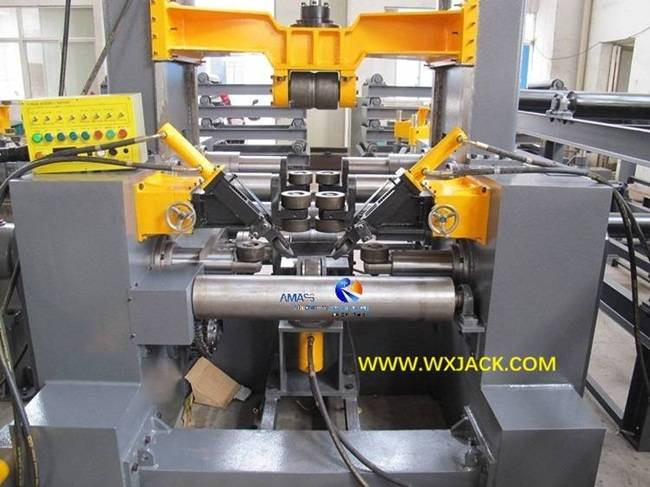

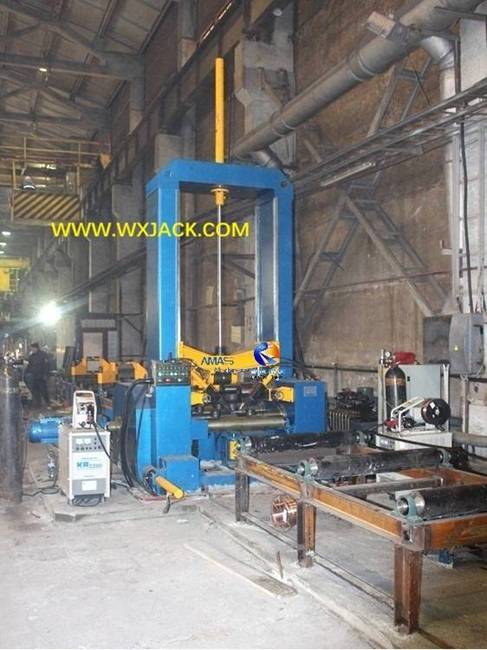

1. Estación de ensamblaje en la línea de soldadura de vigas H:

1) Función: Primero encaja la brida con el alma en la viga T;
2) Luego gire la viga en T 180° mediante una plataforma giratoria y ensamble la segunda pieza de brida en la viga en T;
3) De esta manera, la viga H ensamblada surge en la máquina de ensamblaje de vigas IH;
4) Modo de soldadura: durante el ensamblaje, ₂ se realiza una soldadura por puntos protegida con gas CO en la viga T/H ensamblada para solidificar la pieza de trabajo;

2. Modo de trabajo de la máquina ensambladora de vigas IH:

Este es el equipo de producción de vigas en H más complicado en la línea de soldadura de vigas IH:
1) Estilo de ensamblaje: para obtener un ensamblaje confiable, la máquina de ensamblaje de vigas en H ensambla la brida y el alma en dos etapas, realizadas en el transportador de entrada y en el área de trabajo central, respectivamente;
2) Modo de accionamiento: la operación de alineación de bridas y alma se realiza con cilindros de aceite hidráulico;
3) Corriente de soldadura: La soldadura por puntos de CO ₂ se realiza con una fuente de alimentación de soldadura GMAW subcontratada, con una corriente de soldadura en el rango de 100 A ~ 500 A;
4) Control lógico: todo el proceso de trabajo de la máquina de ensamblaje de vigas IH se controla con PLC (controlador lógico programable) y se administra con un panel operativo;

3. Clasificación en la máquina ensambladora de vigas IH:

1) Forma de control: Hay máquinas automáticas y manuales. La diferencia es con el PLC integrado en el equipo de producción de vigas H o no;
2) ₂ Soldadura con CO: El operador puede realizarla manualmente o realizarla automáticamente con una fuente de alimentación de soldadura;
3) Tamaño de la viga H: Hay tres especificaciones estándar de Z15/Z18/Z20, que produce una viga H ensamblada en la altura de alma más grande de 1500 mm/1800 mm/2000 mm respectivamente;

4. Parámetros técnicos de la máquina ensambladora de vigas IH Serie Z:

1. Estación de soldadura SAW en la línea de soldadura de vigas IH:

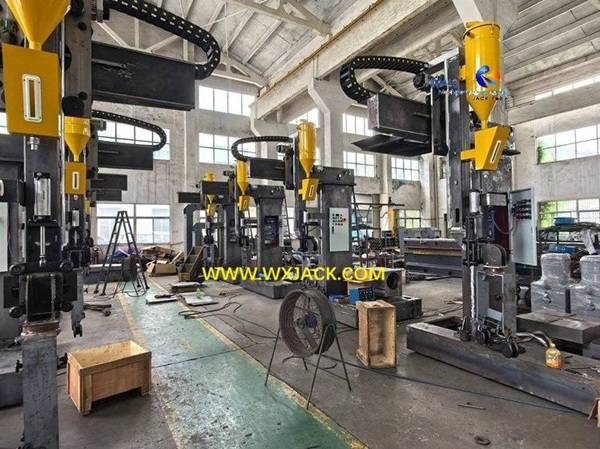

1) Pieza de trabajo de salida: La máquina soldadora de vigas H realiza una SAW (soldadura por arco sumergido) de gran corriente en la viga H ensamblada, entregando un acabado de soldadura fabricada en la viga H;

2) Cantidad: Hay 4 piezas de costuras de soldadura en una viga H de soldadura. En consecuencia, hay 4 juegos de máquina soldadora de vigas H modelo LHC en la línea automática de soldadura de vigas IH: una máquina se completa en una costura de soldadura;
3) En la línea de soldadura de vigas IH semiautomática, se adopta 1 juego de máquina de soldadura de pórtico para vigas IH modelo LHA ​​o LHT. La viga H debe enviarse a la máquina 2 veces y una vez la viga H debe volcarse 180° en el proceso;

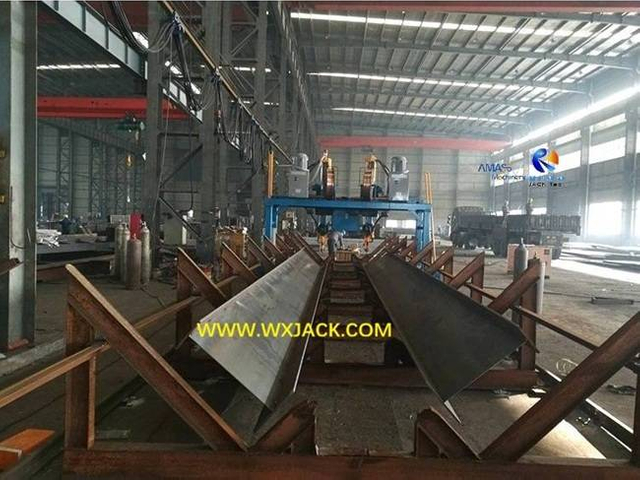

4) Costura de soldadura: en la máquina soldadora de vigas IH, la viga H se puede soldar hacia adelante y hacia atrás 2 ~ 3 veces en una orientación de 45°, brindando una costura de soldadura de penetración total en el dedo gordo del pie;
5) Fuente de alimentación para soldadura SAW: Se realiza con 2 juegos de fuentes de alimentación SAW. La corriente de soldadura correspondiente oscila entre 300 A y 1000 A;

2. Diferentes estructuras de la máquina soldadora de vigas H:

Para la soldadura SAW, existen 3 tipos principales de equipos de producción de vigas H, aplicables a la línea de soldadura de vigas IH automática y semiautomática:

1) Máquina soldadora de vigas IH con carro de columna modelo LHC:

a) Aplicación: Se utiliza en la línea automática de soldadura de vigas IH. Rara vez se utiliza como equipo de producción de vigas H individuales;
b) Soplete de soldadura: 1 pieza de soplete de soldadura en 1 juego del LHC, soldando una pieza de costura en H Beam. Esta es la razón: se necesitan 4 juegos de máquinas LHC en una línea automática de soldadura de vigas H, asistidas por una mesa giratoria motorizada de vigas H con movimiento de 60° y 180° para transferir la pieza de trabajo;

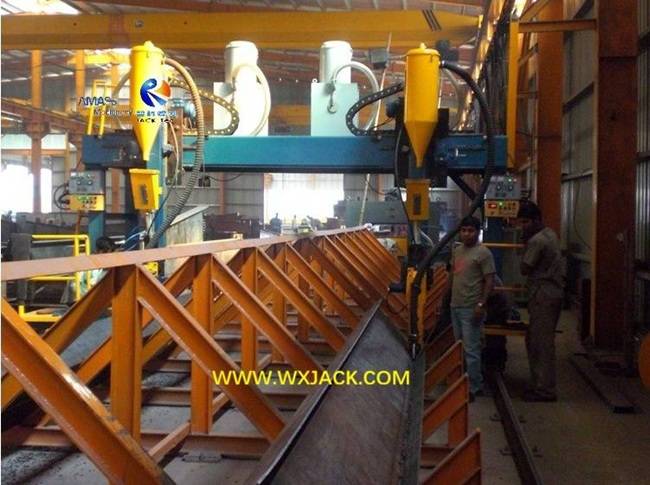

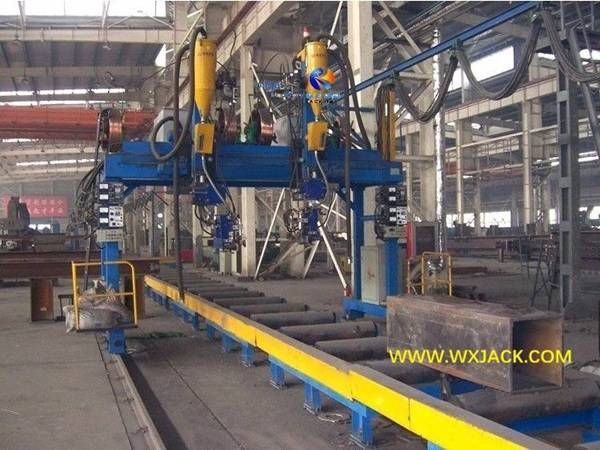

2) Máquina soldadora de pórtico para vigas LHA modelo IH:

a) Aplicación: LHA se aplica como equipo de producción de vigas H individuales, desplegado en una línea de soldadura de vigas IH semiautomática;
b) Soplete de soldadura: 2 piezas de soplete de soldadura en 1 juego de máquina LHA, soldando 2 piezas de H Beam simultáneamente. Con la ayuda de una grúa móvil o una mesa giratoria de 180°, un juego de la máquina LHA puede terminar el trabajo de SIERRA para la producción de vigas en H;
c) 2 tipos principales: según la posición de trabajo del operador, el equipo de producción de vigas LHA H se puede dividir en: control medio LHAZ y control lateral LHAC;
d) Modelos estándar de máquina LHA: LHA4Z/ LHA5Z/ LHA55Z/ LHA4C/ LHA5C;

3) Máquina soldadora de pórtico para vigas IH con estructura LHT modelo T:

a) Características de la estructura: Igual que el LHC, la máquina LHT tiene una estructura abierta. Por lo tanto, un modelo se adapta a todos los tamaños de H Beam;
b) Mientras tanto, al igual que LHA, LHT tiene 2 juegos de soplete de soldadura en 1 juego de la máquina;
c) Aplicación: LHT también se implementa en una línea de soldadura de vigas IH semiautomática y funciona como un equipo de producción de vigas H que opera individualmente;

3. Parámetros técnicos de la máquina soldadora de vigas LHC IH:

A continuación se detallan los parámetros técnicos del equipo de soldadura para el uso automático de la línea de soldadura de vigas en H:

1. Estación de enderezamiento en la línea de soldadura de vigas IH:

1) Zona de trabajo: este es el tercer conjunto de equipos principales de producción de vigas en H, final de línea;
2) Uso: La máquina enderezadora de vigas IH sirve para enderezar bridas deformadas hacia arriba después de la soldadura SAW o deformación en la dirección de la longitud de la viga H. Estas deformaciones son causadas por el aporte de calor generado en la estación de soldadura SAW de la línea de soldadura de vigas H;

2. Modo de trabajo de la máquina enderezadora de vigas IH:

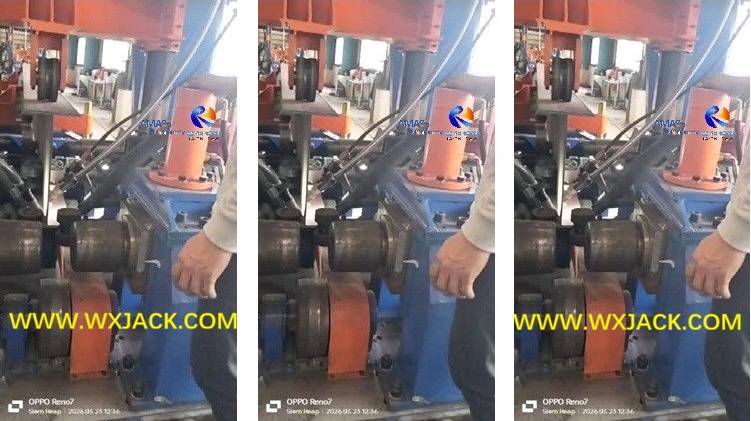

1) Principio de funcionamiento de la máquina enderezadora de bridas de vigas IH: ( Fig.1 )

2) Hay 3 piezas de rodillos enderezadores sólidos: 2 piezas en el nivel superior y 1 pieza en el nivel inferior;
3) Accionados con cilindros de aceite hidráulico, las 2 piezas de los rodillos enderezadores superiores se mueven hacia abajo, ejerciendo una fuerte fuerza de presión sobre la superficie superior de la brida de la viga H, logrando el propósito de enderezamiento;

3. 3 series principales de equipos de producción de vigas en H que utilizan enderezamiento:

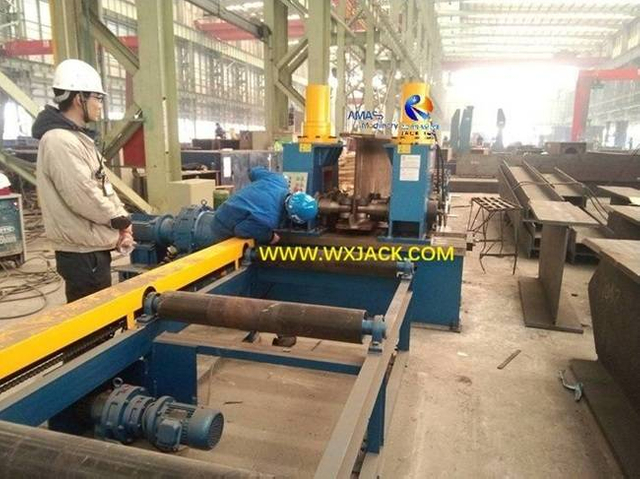

1) Máquina enderezadora de bridas de vigas H con accionamiento por motor serie HYJ:

a) Aplicación: Este es el modelo de máquina más utilizado y representa más del 50% del uso en la línea de soldadura de vigas IH. La serie HYJ puede verse como modelo predeterminado de la máquina enderezadora de vigas H;
b) Orientación de la viga H: La viga H se encuentra en posición vertical;
c) Fuerza de Enderezamiento: Motorreductor;

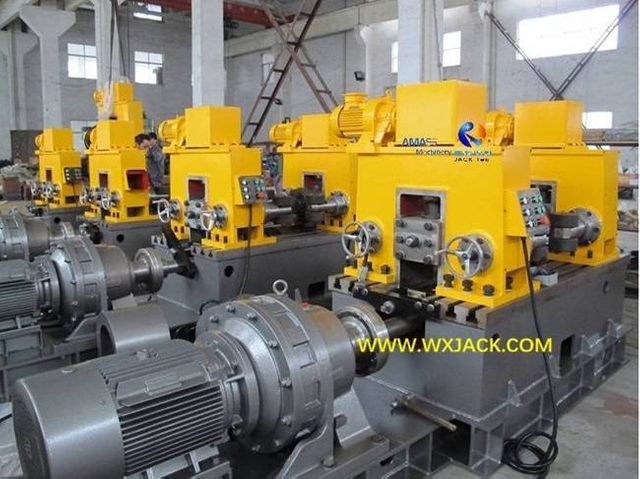

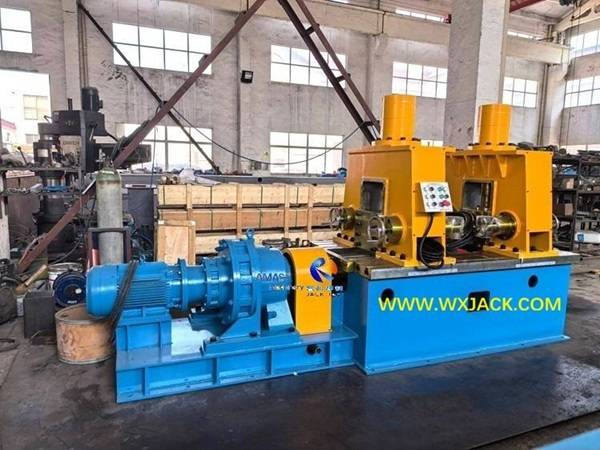

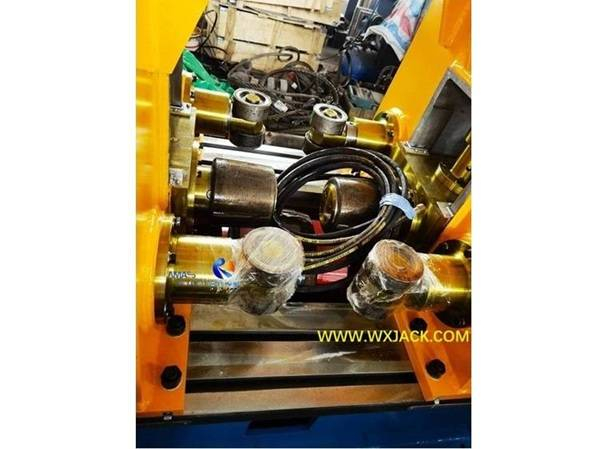

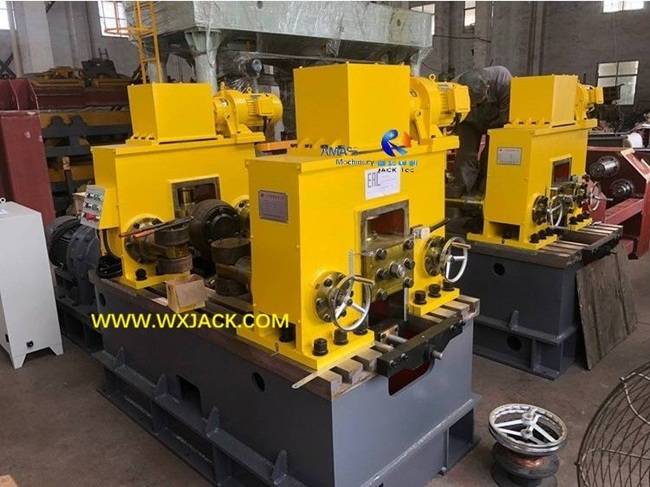

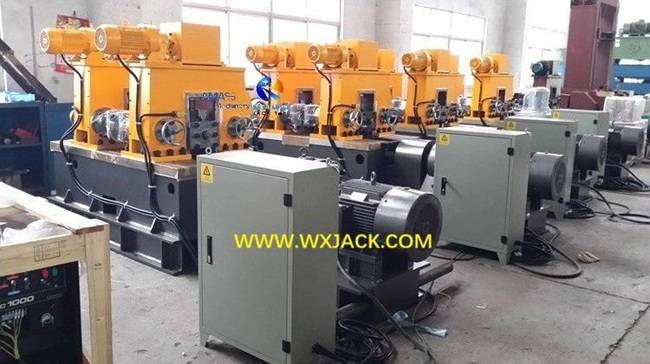

d) Orientación y enderezamiento de vigas H en la máquina enderezadora de vigas IH motorizada HYJ: ( Fig.2,3 )

e) Capacidad de enderezamiento: el rango de espesor del ala de la viga H es de 6 ~ 40 mm, para acero al carbono Q235;
f) Modelos estándar: según la velocidad de trabajo, existen 2 modelos de HYJ-40 y HYJ-800;

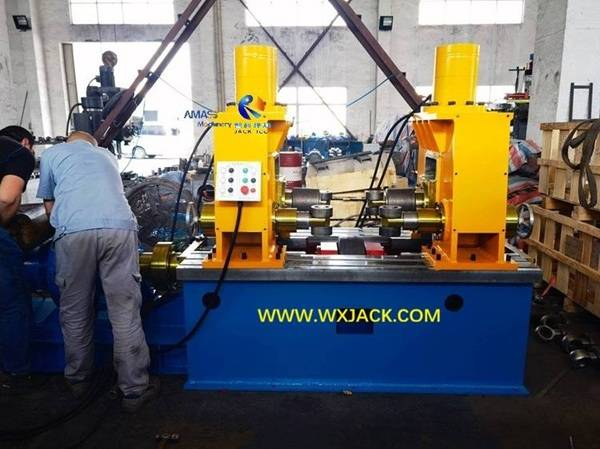

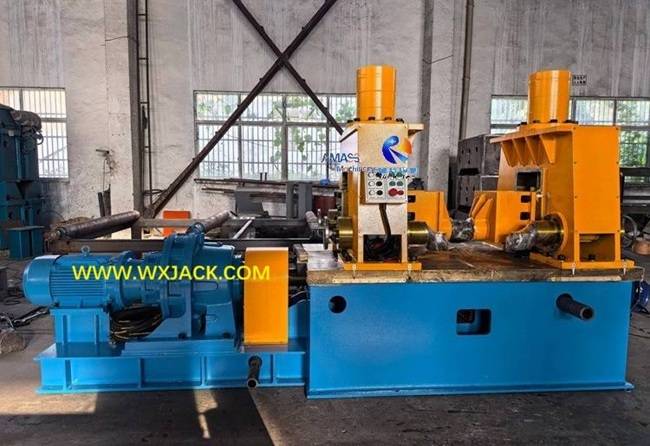

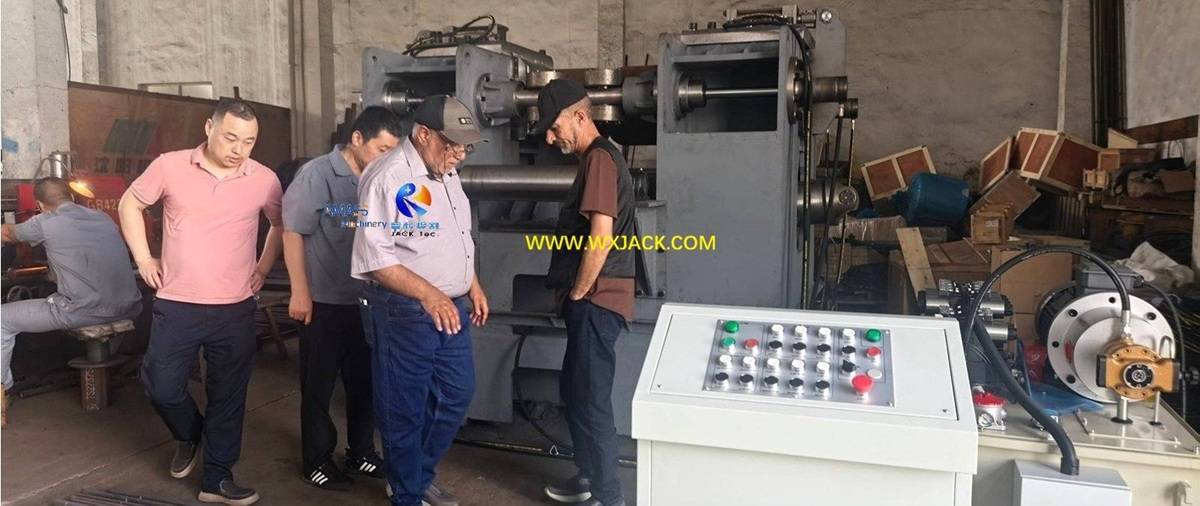

2) Máquina enderezadora de vigas IH con accionamiento de cilindro de aceite hidráulico serie YTJ:

a) Orientación de la viga H: También con viga H vertical;

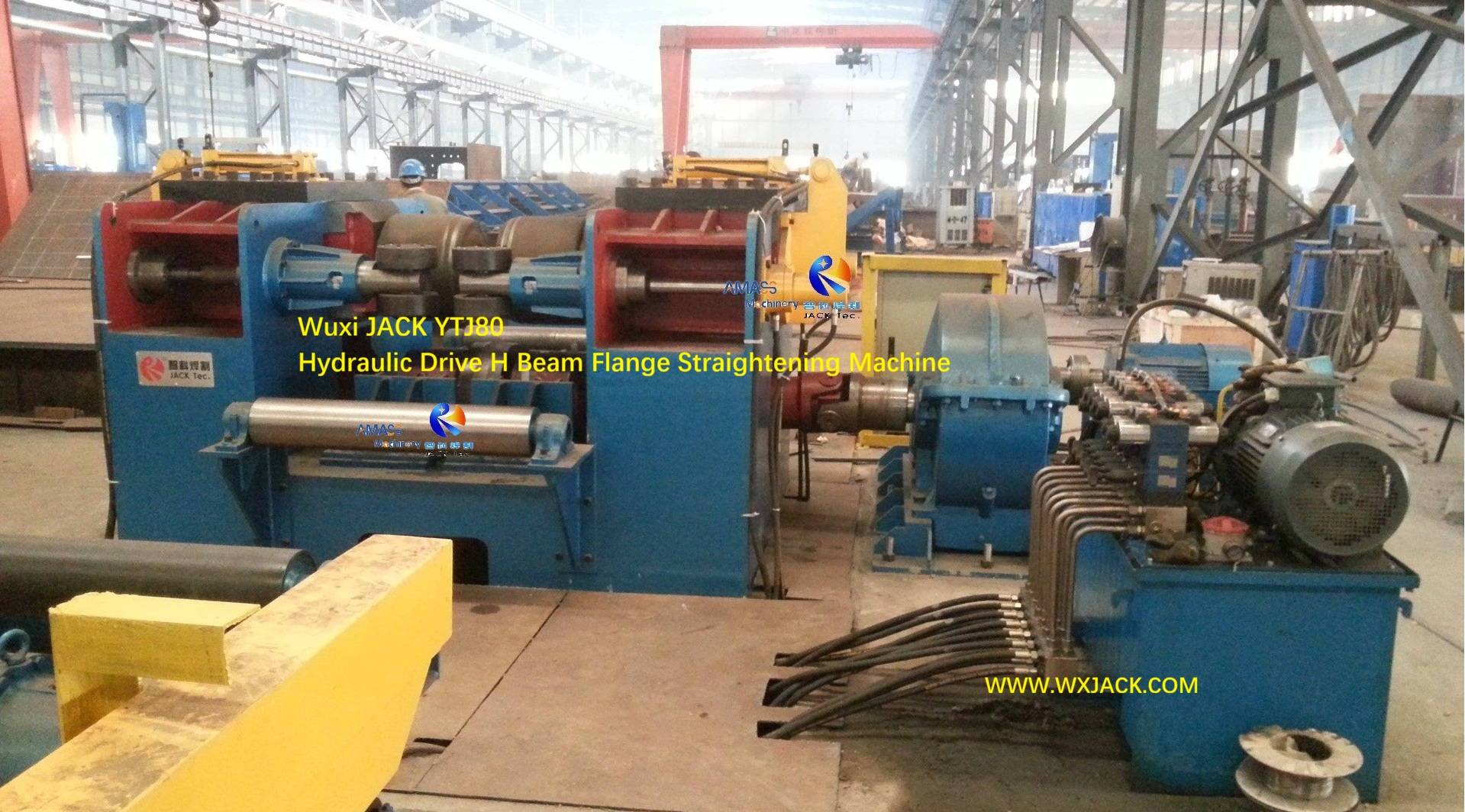

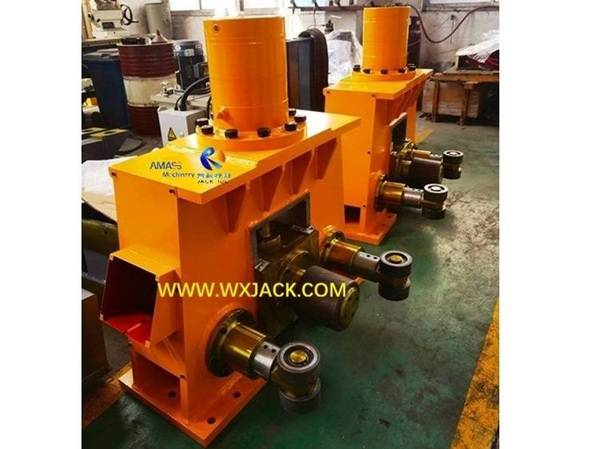

b) Fuerza de enderezamiento: El cilindro de aceite hidráulico en el enderezamiento de la serie YTJ utiliza equipo de producción de vigas en H: ( Fig.4 )

c) Capacidad de enderezamiento: La serie YTJ es una máquina enderezadora de vigas IH de alta resistencia, con máx. capacidad de enderezamiento de brida de 80 mm de espesor de acero al carbono Q345;
d) Modelos estándar: YTJ-40/ YTJ-50/ YTJ-60/ YTJ-80, correspondientes a máx. H Espesor del ala de la viga de 40 mm/ 50 mm/ 60 mm/ 80 mm, material Q345;

4. Parámetros técnicos de la máquina enderezadora de vigas IH

A continuación se detallan las especificaciones del equipo de producción de vigas H que utiliza el enderezamiento de la serie HYJ:
