Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado

1. Aplicación de la máquina de alisado de haz Hidráulico HDJ-50 Hidráulico  H Video:

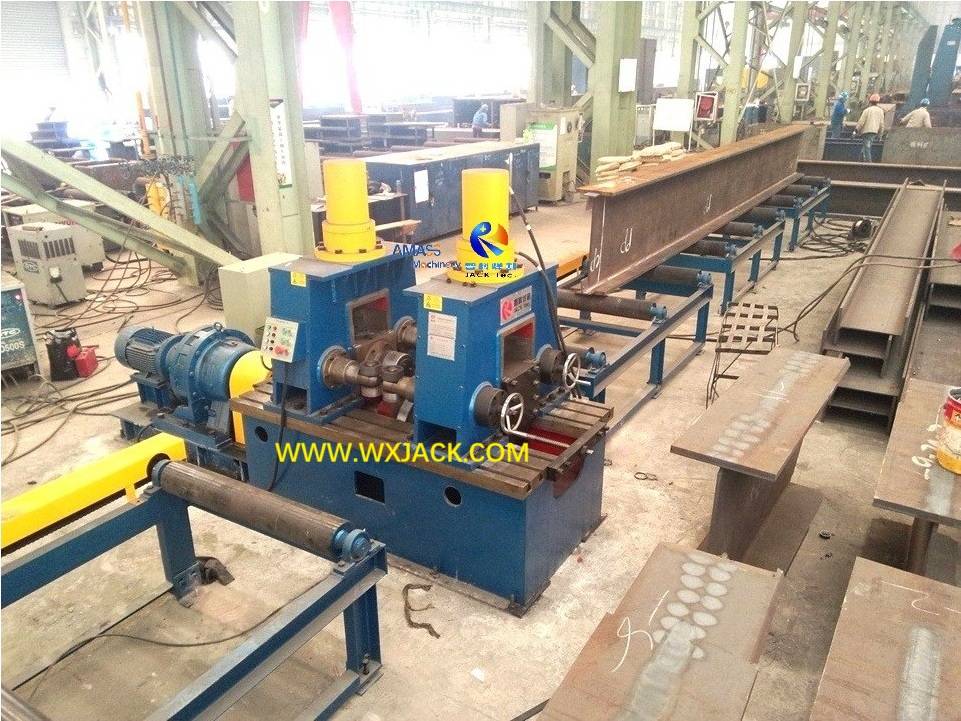

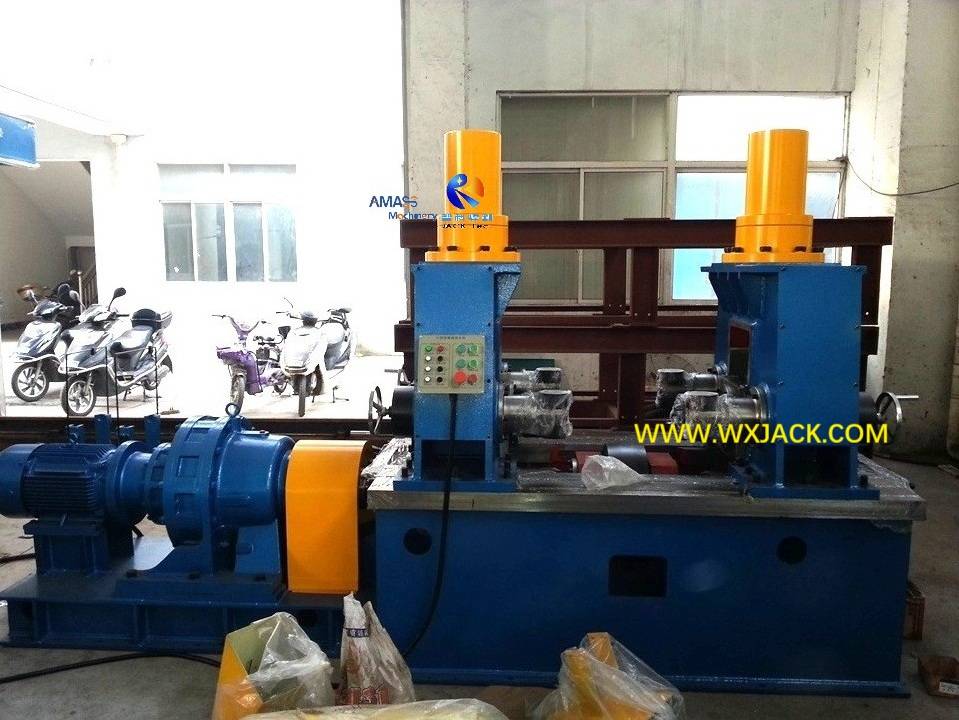

1) Sitio de aplicación típico: este conjunto de modelo Wuxi Jack YTJ-50 en la primera foto se tomó en una concurrida instalación de estructura de acero de trabajo. Puede encontrar en la foto que hay un producto terminado de muchos haz H soldado, que se coloca en el piso del taller. Hay otra máquina de producción de haz H en la distancia: un conjunto de fresado de caras de extremo de haz H;

2) Uso amplio: YTJ-50 es el modelo de servicio medio de los modelos de accionamiento hidráulico de la serie YTJ, y también el tipo que se usa a menudo en la industria de la estructura de metales;

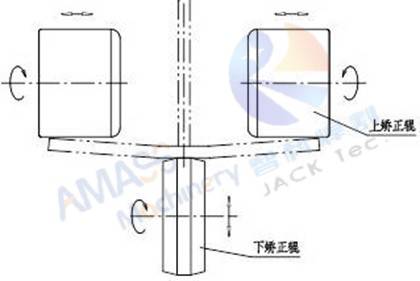

3)  Principio de enderezado: el modelo YTJ-50 tiene el mismo principio de alisado que la máquina de alisado de brida de haz Hidráulico I La diferencia entre los 2 modelos se encuentra en la potencia del cilindro hidráulico, lo que, por lo tanto, determina la capacidad de enderezado de la máquina YTJ-40 . : ( Fig.1,2 )

4) Nota: YTJ-40 y YTJ-50 tienen un principio de alisado similar a la máquina de alisado del motor de la estructura mecánica de la serie HYJ. La diferencia radica en la fuente de alimentación de los rodillos de alisado superior: los modelos YTJ-40 e YTJ-50 se accionan con una estación de bomba hidráulica, mientras que la máquina de alisado del haz HYJ Series H está impulsada con reductor de motor mecánico.

2. Unidades principales de Wuxi Jack YTJ-50 Equipo de enderezado de haz  Hidráulico :

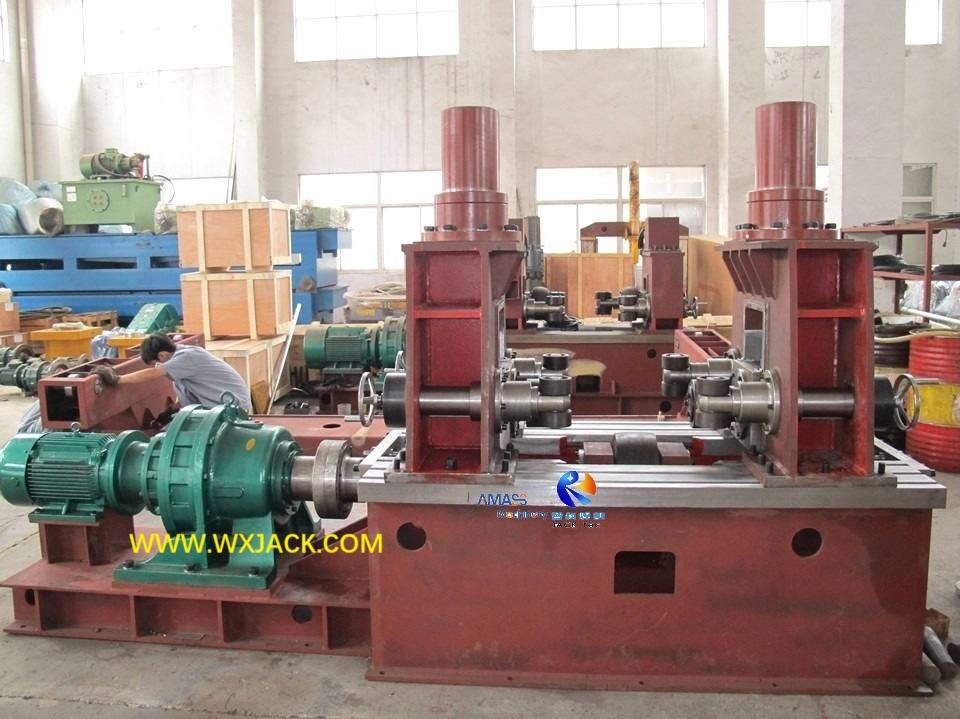

1) Marco principal mecánico y base de Wuxi Jack  YTJ50 Modelo:  ( Fig.3 )

Esta es la cama de montaje y el área de trabajo de la máquina. Todos los elementos de trabajo importantes se instalan aquí;

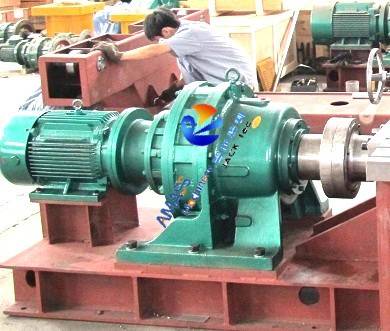

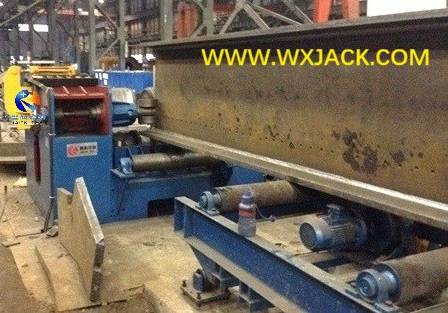

2) El transportador lateral delantero y trasero de la máquina de la serie YTJ , con h en la orientación erigida en las tablas de rodillos de transporte: ( Fig.4 )

Estas unidades son para cargar en el haz de H de soldadura deformada de brida en la máquina y cargar el haz H de soldadura en línea de la máquina;

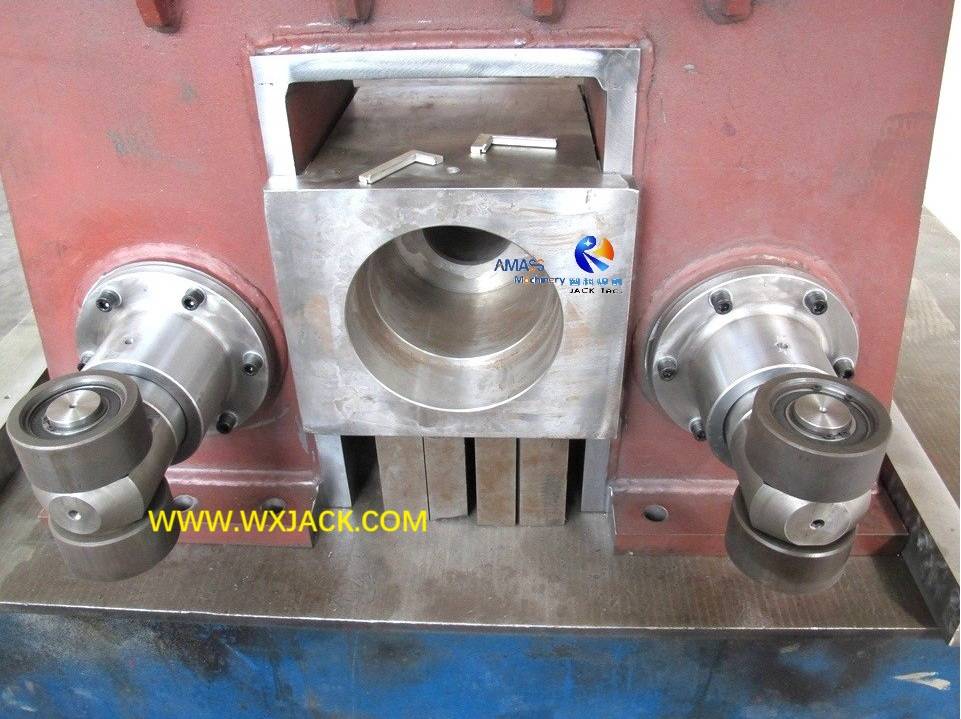

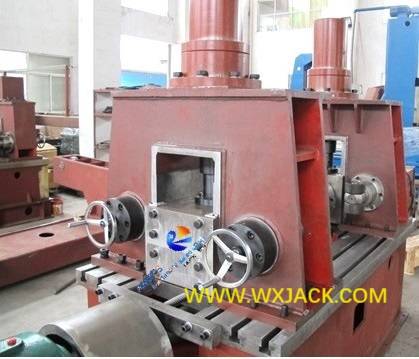

3) Unidad de rodillo de alisado de Wuxi Jack YTJ Serie H Máquina de alisado del haz:   ( Fig.5 )

Esto incluye dos piezas de la posición superior rodillos ensamblados y un rodillo ensamblado de una pieza inferior. Estos elementos son el mecanismo de ejecución central de la máquina de la serie YTJ en el enderezado del haz H;

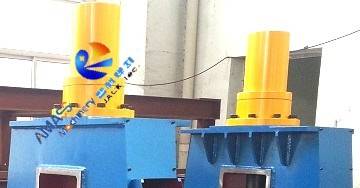

4) Estación hidráulica de la máquina de modelos Wuxi Jack YTJ , dando una fuerte fuerza hacia abajo en el alisado del haz H:   ( Fig.6 )

Este sistema incluye cilindros de aceite hidráulico para presionar los rodillos de alisado superior hacia abajo. Es la fuente de energía del equipo de enderezado del haz H;

5) Unidad de transmisión inferior de la máquina YTJ50 :   ( Fig.7 )

Esto es para conducir en la revolución del rodillo de alisado inferior, de modo que el haz H de soldadura se pueda transportar hacia adelante con su proceso de alisado. De esta manera, toda la longitud del haz H de soldadura se puede enderezar y enviar adelante a través de la máquina modelo YTJ50;

6) Reductor del motor:  esto es para la rotación de conducción de las tablas de rodillos de entrada de entrada y salida del equipo de enderezado del haz H;

7) Unidad de abrazadera web en la zona de función central de Wuxi Jack  YTJ50 Máquina: ( Fig.7 )

Esta unidad incluye dos pares de rodillos de alineación en la parte delantera y posterior del marco principal cada uno. Para sujetar la red de haz de H durante el período de alisado en la máquina de alisado del haz H;

8) Tablero de control y estación de operación de Wuxi Jack  YTJ50 Modelo:   ( Fig.8 )

Como una especie de máquina de producción automática de haz H, todas las acciones de trabajo de la serie YTJ se manipulan con esta estación operativa.

3. Especificación técnica de la máquina de alisado de brida de haz YTJ-50 H:

1) El sistema de transmisión principal de los modelos YTJ-50 (YTJ-40 también) se adopta con un motor de 15kW y se conduce con reductor de velocidad de engranaje, de alta eficiencia de transmisión y velocidad de enderezado rápido ( 9 m/min. );

2) Operación de la máquina de alisado de haz H de alta velocidad YTJ-50 :

a) La placa de control se coloca en el suelo, lejos del marco principal de la máquina;

b)  Para el propósito de una operación conveniente, el panel de operación se instala en el marco principal cerca de la sección de alisado de la cavidad de forma t núcleo;

c)  Panel de operación de los modelos YTJ40 e YTJ-50 ver la imagen a continuación (debido a diferentes principios de alisado, el panel de operación de YTJ-60 e YTJ-80 Hidráulico I El enderezado de la brida del haz es diferente de YTJ-40 e YTJ-50):

Panel de operación de Wuxi Jack YTJ50 (e YTJ40 ) Manaina del modelo: ( Fig.9 )

4. Parámetros técnicos de la máquina de alisado del haz H hidráulico YTJ-50 :
