Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip

A.  Uso y desarrollo de fondo de la máquina de corte de llama CNC de combustible de oxígeno:

1. Función de la máquina de corte de placa CNC de llama de combustible de oxígeno:

1)  En la familia de productos de la máquina de corte de placas de tiras CNC , hay dos tipos principales de tecnología de corte térmico :

a)  Corte de llama --- Control CNC, corte de tiras, corte triple;

b)  Corte de plasma --- Control CNC solo en el corte de forma;

2)  Uso amplio: ambos son equipos de primera operación básicos e indispensables en la industria de la fabricación, para realizar tareas diversificadas en el corte de placas y, a veces, perforación. La máquina se puede ver en casi todos los rincones de las industrias y países;

3) En el campo de aplicación de la máquina de corte de combustible de oxígeno CNC, las tareas principales que puede completar esta serie de productos incluyen:

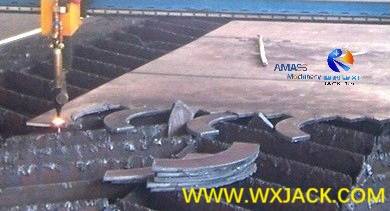

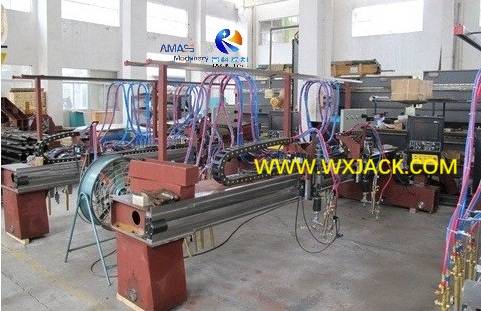

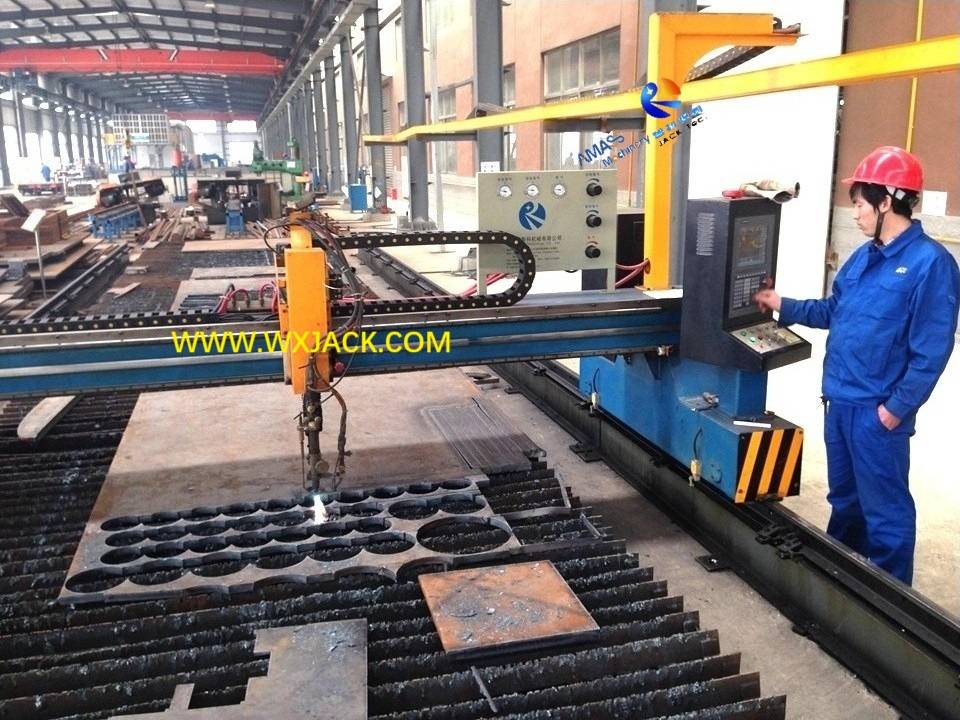

a)  Corte de forma de control CNC o corte de perfil: ( Fig.1 )

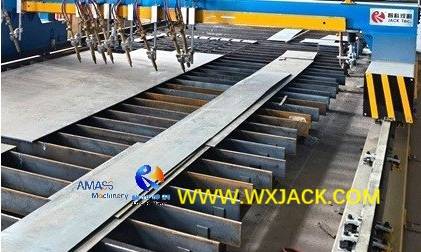

b)  Corte de tiras: ( Fig.2 )

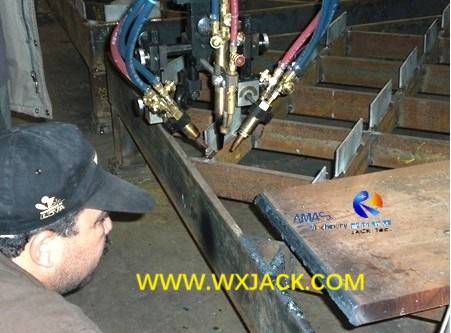

c) Biselado de borde por medio de la corte triple: ( Fig.3 )

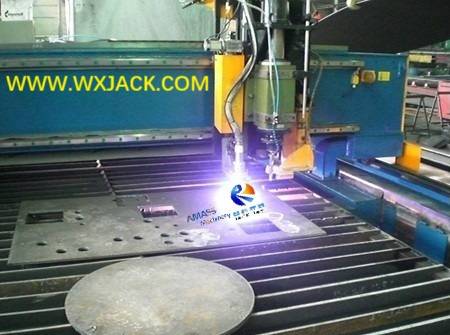

d) orificio de perforación: ( Fig.4 )

En placa de metal de varios materiales y dimensiones;

2.  Placa de metal aplicable para cortes de llamas con máquina de corte de llama de placa de tira CNC:

1)  Rango de tamaño: la placa de metal que se cortará varía desde la especificación más pequeña de 1,500 mm de ancho por 3.000 mm de longitud , hasta el tamaño más grande de 9,200 mm de ancho por 15,000 mm de longitud (o incluso más tiempo);

2) 'Estándar ': Entre estos, el tamaño estándar de la máquina es de 4,000 mm de ancho por 15,000 mm de longitud, que introduciremos aquí;

3)  Ventajas: el corte de placas de metal es el primer paso en toda la tecnología de proceso. Antes de la introducción de la máquina en el corte de forma, este paso se llevó a cabo a mano, que era de baja eficiencia, con calidad de corte inferior e inestable. Con la automatización del corte de placas de metal con esta máquina, este paso se vuelve mucho más productivo, de alta estándar y de calidad consistente.

B. Especificación y uso amplio de la máquina de cortar la placa de tira CNC -CG4000 de combustible de combustible CNC:

1. El volumen de venta No.1 del modelo CNC-CG4000 :

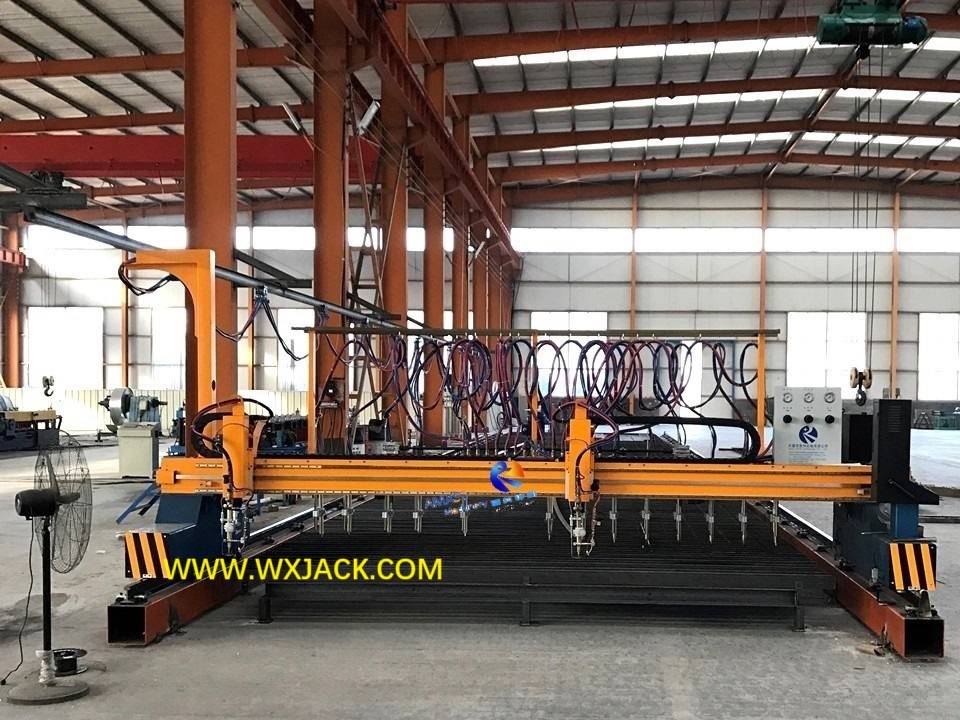

1) Este es el modelo de configuración básica de la máquina de corte de llama CNC , también uno de los ampliamente seleccionados. En cierto aspecto, este modelo puede verse como 'producto estándar ', porque este modelo cubre el grupo más grande de demanda de clientes: casi todos los clientes sin requisitos especiales (como un tamaño de corte más amplio o más antorchas de corte) encuentre este modelo útil para ellos:

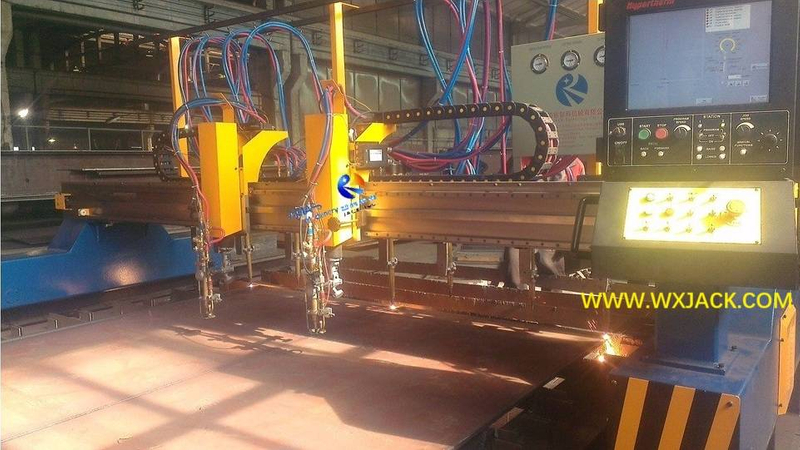

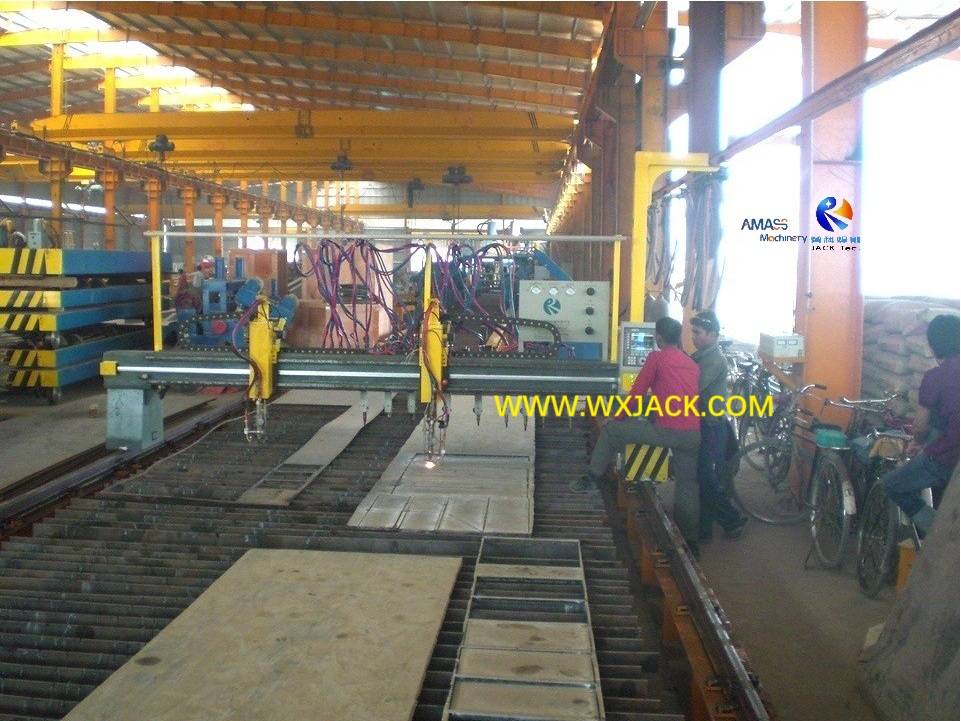

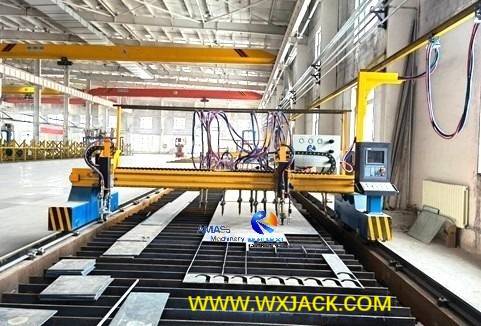

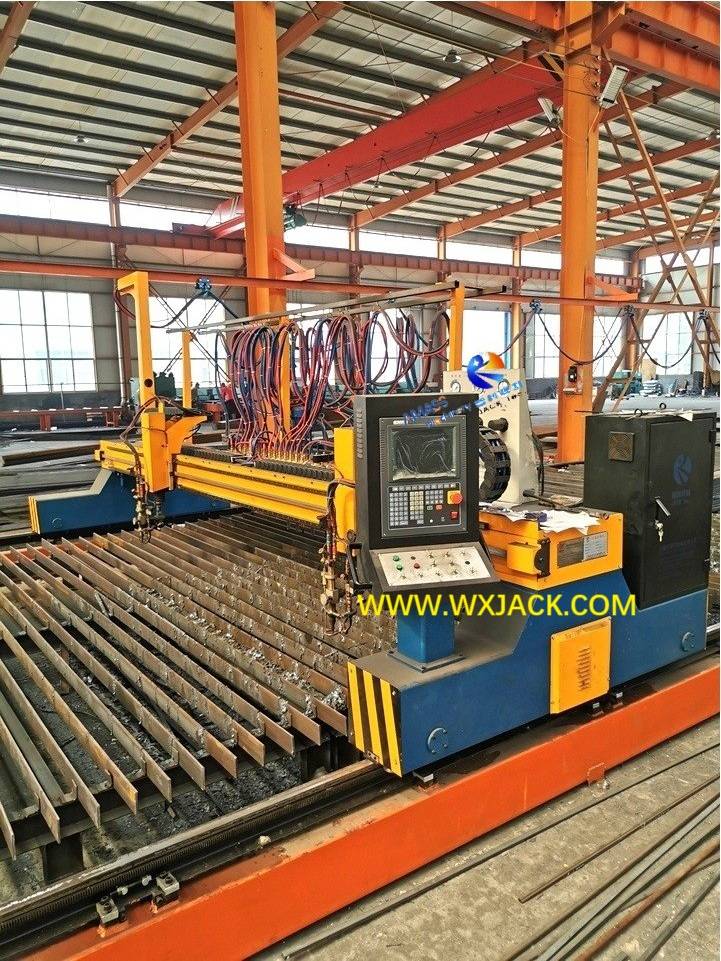

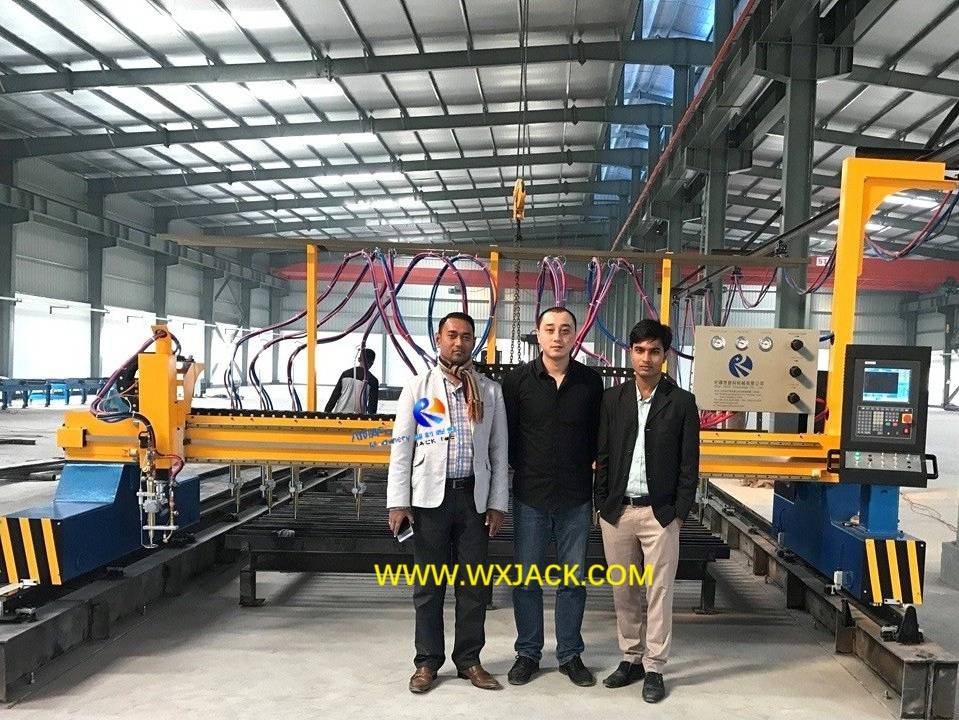

2) Modelo Wuxi Jack CNC-CG4000 en el sitio del cliente, y sus piezas de trabajo de corte terminada en la placa de acero al carbono: ( Fig.5 )

2.  Implicación en el modelo CNC-CG4000 Máquina de corte de combustible de oxígeno CNC:

En términos generales, el modelo de producto representa las especificaciones críticas de ese grupo de máquinas:

1) ' cg ' representa 'corte de gas ', es la abreviatura del idioma chino;

2) ' 4000' significa 'tranvía de 4000 mm ' ( 4m ), esto representa el ancho de corte de la máquina;

3) ' Single Drive ' se refiere a 'Un lado del movimiento del pórtico de la máquina funciona con servomotor, y el otro lado está inactivo en funcionamiento '. Para la máquina con tramo de riel de 4000 mm y menos, esta es una propuesta factible;

4)  Todos los modelos de máquinas tienen su denotación de esta manera;

5) Modelos de accionamiento único y doble: para el tramo ferroviario de 4,000 mm y menos , por ejemplo, 3.000 mm , la unidad única puede satisfacer la demanda de aplicaciones mayoritarias. Por lo tanto, la configuración predeterminada de esta máquina de corte de placa CNC Flame es una unidad única. Los clientes que necesitan una alta precisión extrema de corte pueden estipular específicamente la doble unidad. Hoy en día, desde el año 2015, todo el modelo Wuxi Jack CNC-CG4000 está equipado con una unidad doble, para proporcionar precisión y estabilidad de grado superior

6)  Modelos de doble unidad: para máquina con un tramo de riel de más de 4,000 mm, por ejemplo, 5,000 mm , la doble unidad es imprescindible;

3.   Aplicación de la máquina de corte de placa CNC-CG4000 de combustible de combustible CNC:

1) La máquina modelo CG4000 integra funciones de corte de llama de control CNC para cortar forma de placa y corte de tira de placa;

2)  Este modelo CNC-CG4000 es la máquina básica e indispensable en casi todas las instalaciones de estructura de acero. Desde el punto de vista del corte de forma de la llama, esta máquina modelo puede cortar la placa de metal, la mayoría es el acero al carbono, en varios contornos y tamaño requeridos;

3) Sitio de aplicación típico: desde el punto de vista del corte de la tira de placa, esta máquina modelo se puede usar para cortar a alta velocidad, haciendo prepararse en la estación de trabajo posterior de soldadura/ ensamblaje, etc. Por esta razón, la máquina de corte de placa de tira CNC generalmente toma la posición del primer equipo de operación, en el diseño de la línea de producción de haz H y la línea de producción de haz de caja , o colocados por delante de otro equipo de parto de productos terminados, como la máquina de fabricación de haz H de la máquina H de la máquina de haz H de haz de haz de hig..

C. Unidades principales y disposición en CNC-CG4000 Máquina de corte de combustible de oxígeno CNC:

1. Sistema mecánico, sus unidades de conducción y transmisión:

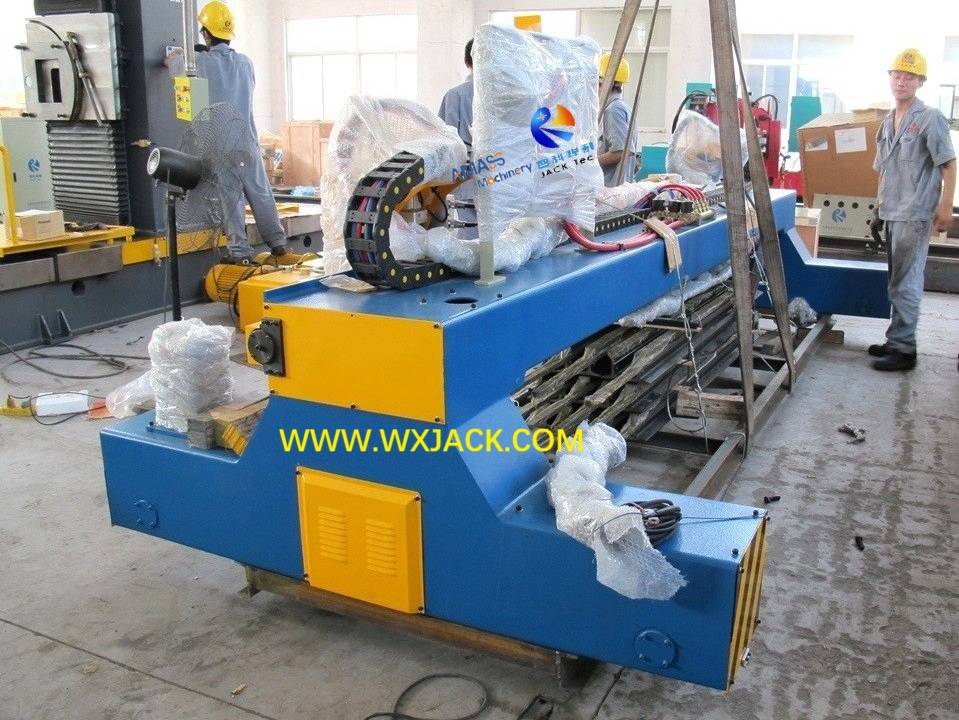

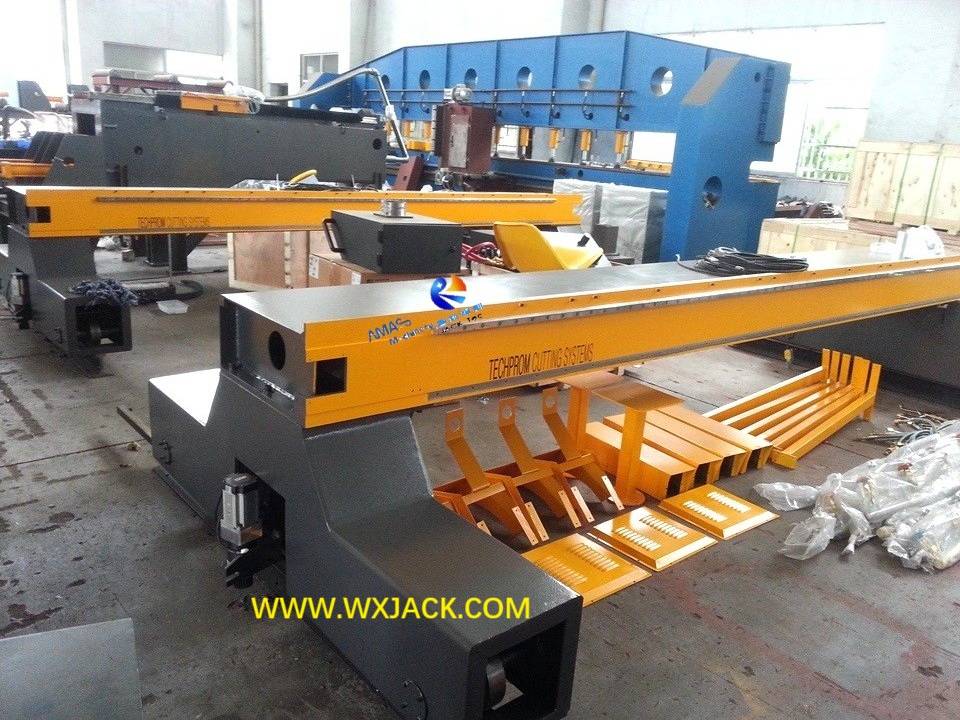

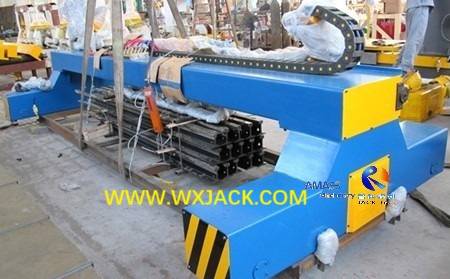

1)  4,000 mm de trama de motor de motor en movimiento en movimiento mecánico MARCO: ( Fig. 6 )

2) pórtico de 15 m de largo en movimiento de rieles de corte;

3)  Twos conjuntos de servomotor, reductor, conductores de servo;

4) dos conjuntos de engranaje y estante de precisión;

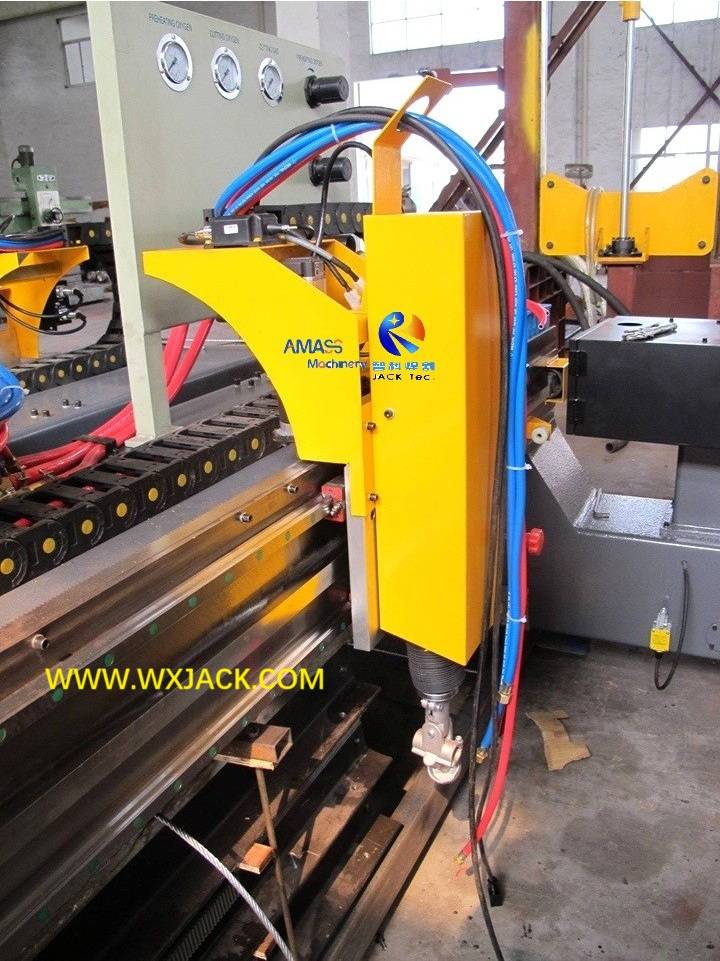

5) Torcha de corte de llamas Servo Motor Drive Moting Carriage y Torch Lifter, Elementos de función de asistente de encendido automático y controlador de altura de antorcha de tipo capacitancia:

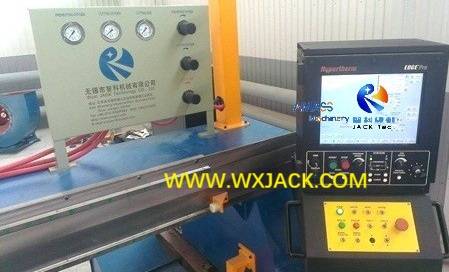

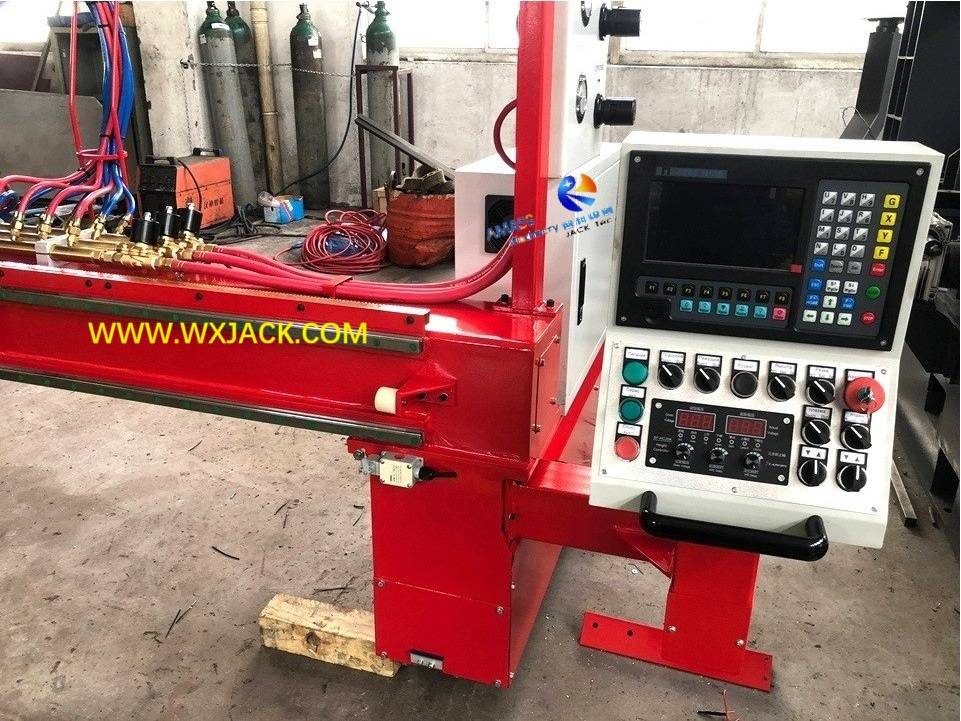

Controlador CNC y grupo de antorcha de corte de accionamiento de motor Servo, en Wuxi Jack CNC-CG4000 Máquina: ( Fig.7 )

2. Sistema de corte de gas térmico de la máquina de corte de llama CNC:

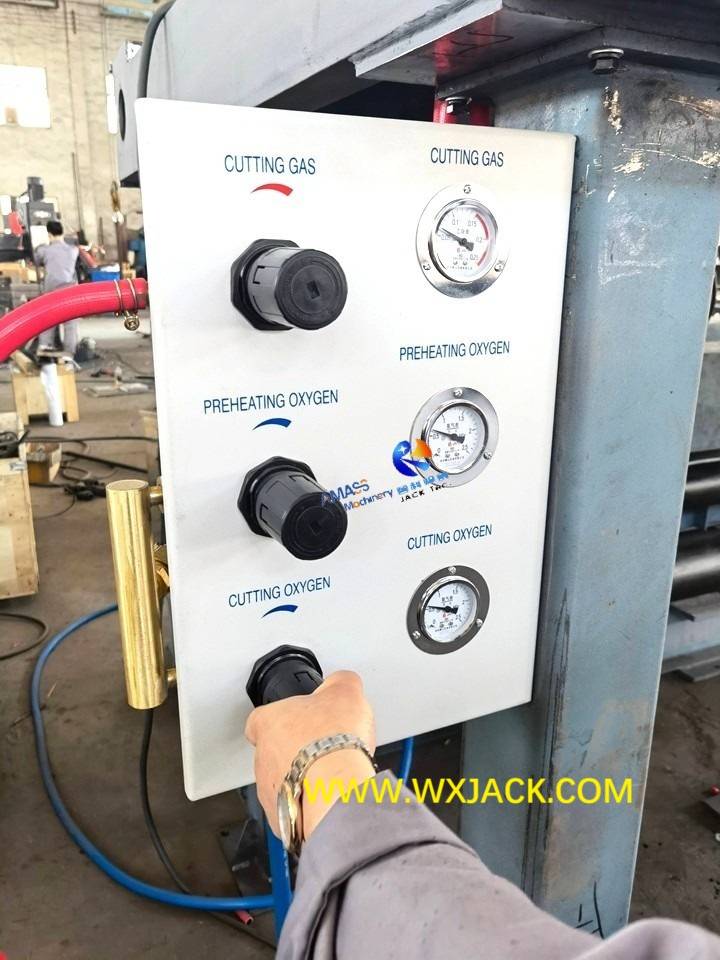

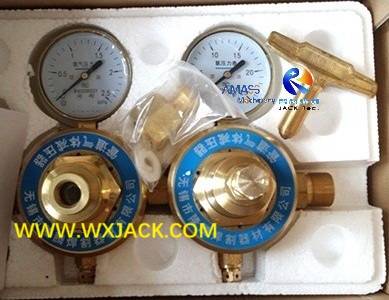

1)  Panel regulador de oxígeno y gas (acetileno o propano): ( Fig.8 )

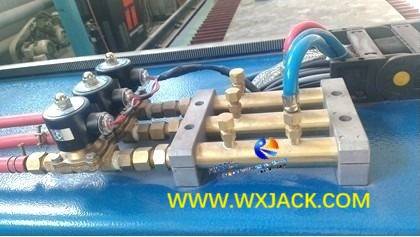

2)  Cortar tubos de gas y su estante colgante: ( Fig.9 )

3) F de oxígeno y gas de oxígeno y gas de presión: ( Fig.10 )

4)  antorchas de corte para la placa de oxiacetileno: dos conjuntos de antorcha de corte CNC y nueve conjuntos de antorcha de corte de tiras;

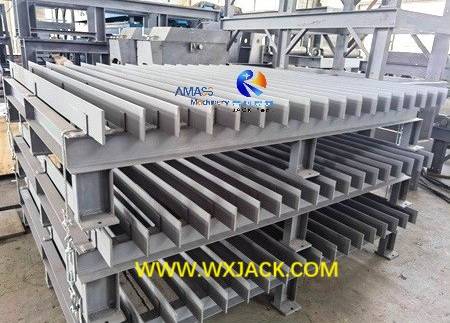

5) Plataforma de corte para colocar una placa de acero: ( Fig.11 )

3. Sistema de control eléctrico:

1)  CNC (varias marcas para elegir) Sistema de control, por ejemplo: Startfire chino, Fangling, España Fagor, American Edge;

2) tablero de control eléctrico y panel de operación;

3)  cables y su cadena de arrastre;

4. Disposición de las unidades principales en la máquina de corte de placas CNC de llama de combustible de oxígeno:

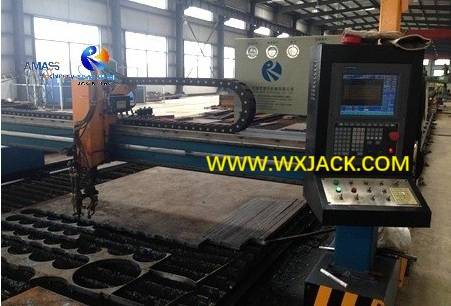

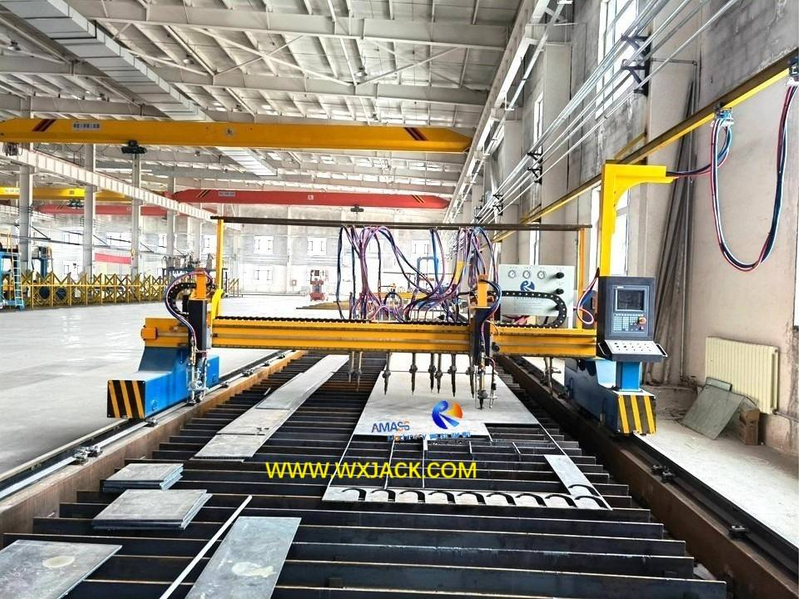

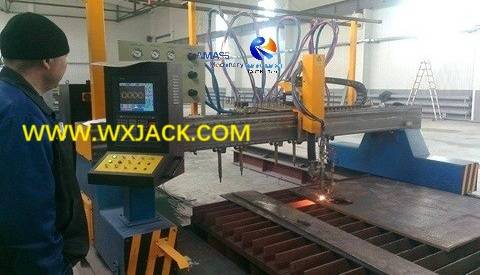

Sitio de trabajo típico de Wuxi Jack CNC-CG4000 : ( Fig. 12 )

1) Las antorchas de corte de control CNC se instalan en la parte delantera (dirección de movimiento de pórtico) del haz horizontal de pórtico;

2)  Las antorchas de corte de la tira se instalan en el lado trasero del haz horizontal;

3)  El controlador CNC y el panel de operación están instalados en el lado izquierdo de pórtico, conveniente para el trabajo del operador;

4)  Los cables y los tubos de gas de corte se colocan a través de la cadena de arrastre y los bastidores, respectivamente, flexibles para el movimiento junto con el movimiento de la antorcha de corte.

D.  Parámetros técnicos de la máquina de corte de la placa de tira CNC-CG4000 CNC:
