FXBJ-18 Máquina simétrica de cartera de borde grande de servicio pesado

A. Uso de FXBJ-18 Máquina de molienda de borde de servicio pesado de gran tamaño:

1. Este es un conjunto de equipos de fabricación de ritmo de chapa de servicio pesado, para procesar ranuras de soldadura en los bordes de la placa de acero a alta velocidad y calidad superior;

2. Funcion Specialties of FXBJ-18 Máquina de biselado de borde pesado:

1) Especificaciones del acero al carbono de mayor tamaño:

a) ancho de 3000 mm, 18000 mm de largo y 200 mm de espesor;

b) En otras palabras, el peso de la pieza de trabajo de una sola pieza puede tener hasta 85 toneladas;

2) Con ambos lados de la mesa de trabajo de la máquina instalada con 2 conjuntos de carro de cabeza de fresado, respectivamente, la placa de acero se puede moler en su lado único o ambos lados simultáneamente;

3) Cuando la máquina funciona bajo el modo de molienda de borde de ambos lados al mismo tiempo, el máximo permitido. El ancho de la placa de acero es de 1000 mm;

4) Ambos lados de la placa de acero se pueden mecanizar con ambos bordes biselantes (bordes superiores, rectos e inferiores), completados con una carrera de pase de carros de cabeza de fresado;

En pocas palabras, este es un conjunto de equipos de fabricación de ritmo de lámina de trabajo de alta eficiencia..

B. Características técnicas de FXBJ-18 Máquina de fresado de placa de servicio pesado de gran tamaño:

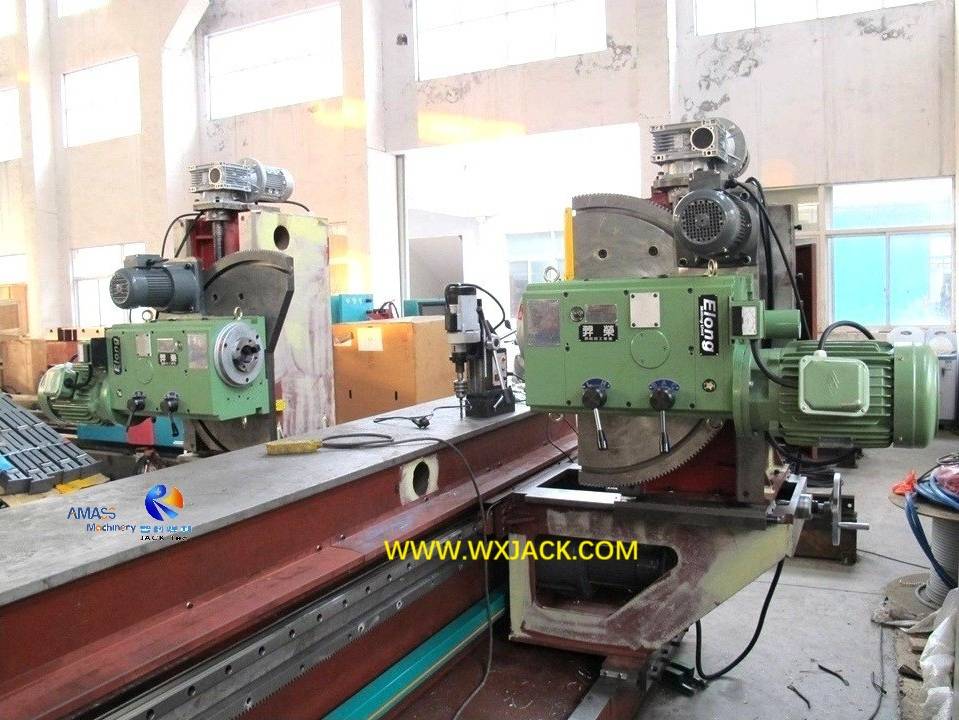

1. Opciones de modo de trabajo de los 4 conjuntos de carros de cabeza de fresado en la máquina biselante de borde pesado:

1) La característica más distinguida es que esta máquina de molienda de borde de servicio pesado puede funcionar bajo el estilo de 'Ambos lados de molienda de borde con piezas dobles de cabeza de fresado cada una ', lo que significa que puede haber 4 piezas de alta potencia de 7.5kw Head de fresado que trabajan juntos en un solo conjunto de la máquina;

2) Para este propósito, ambos lados de la mesa de trabajo de la máquina se instalan con 2 conjuntos de carro de cabeza de fresado respectivamente, que pueden funcionar como un grupo o individualmente:

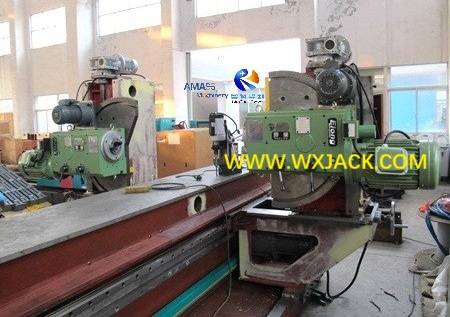

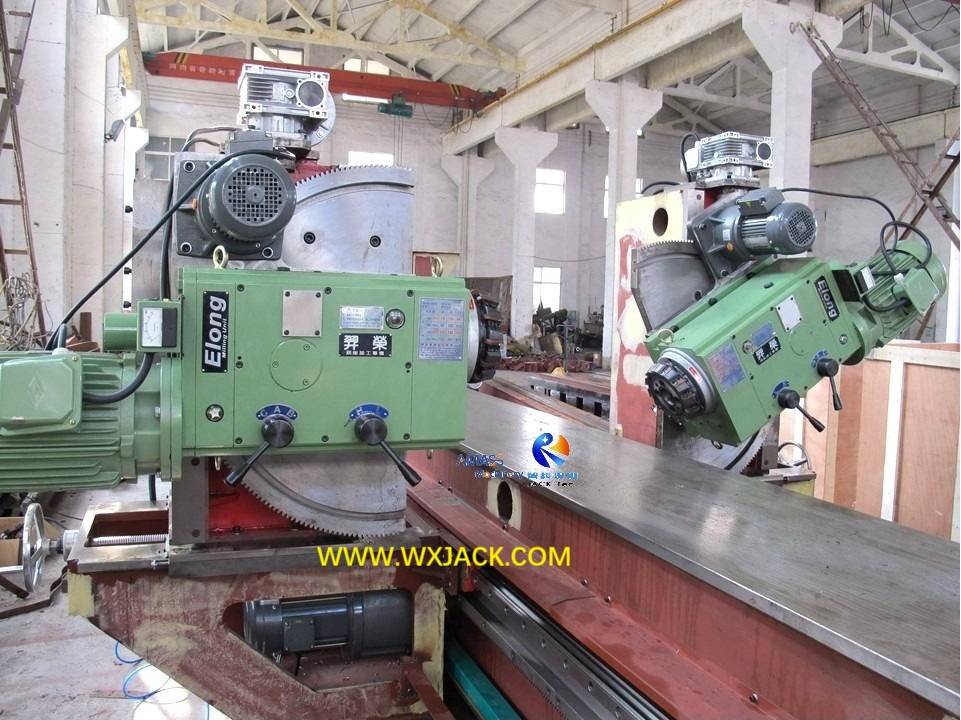

La mesa de trabajo con los carros de los lados en Wuxi Jack  FXBJ-18 Máquina de biselado de borde pesado: ( Fig.1 )

3) En cualquier momento de funcionamiento de la máquina, estos 4 carruajes de cabeza de fresado se pueden iniciar por separado o en coordinación, dependiendo de la condición de trabajo esperada;

4) La velocidad de trabajo y la velocidad de carrera inactiva de los carruajes del cabezal de fresado se ajustan con el inversor de CA y se muestra individualmente, no conectados entre sí;

2. Viga de presión móvil de la máquina de molienda de borde de servicio pesado FXBJ-18 :

1) Teniendo en cuenta tener un manejo fácil del manejo de placas de acero de gran tamaño pesado dentro y fuera de la máquina, el haz de presión se puede mover hacia adelante y hacia atrás dentro del rango de 1500 mm:

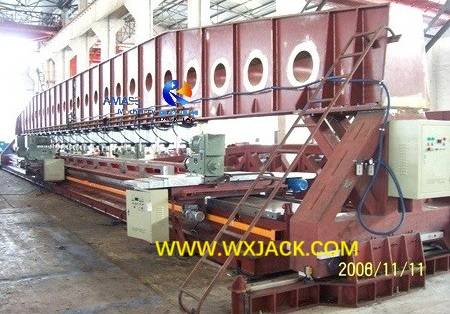

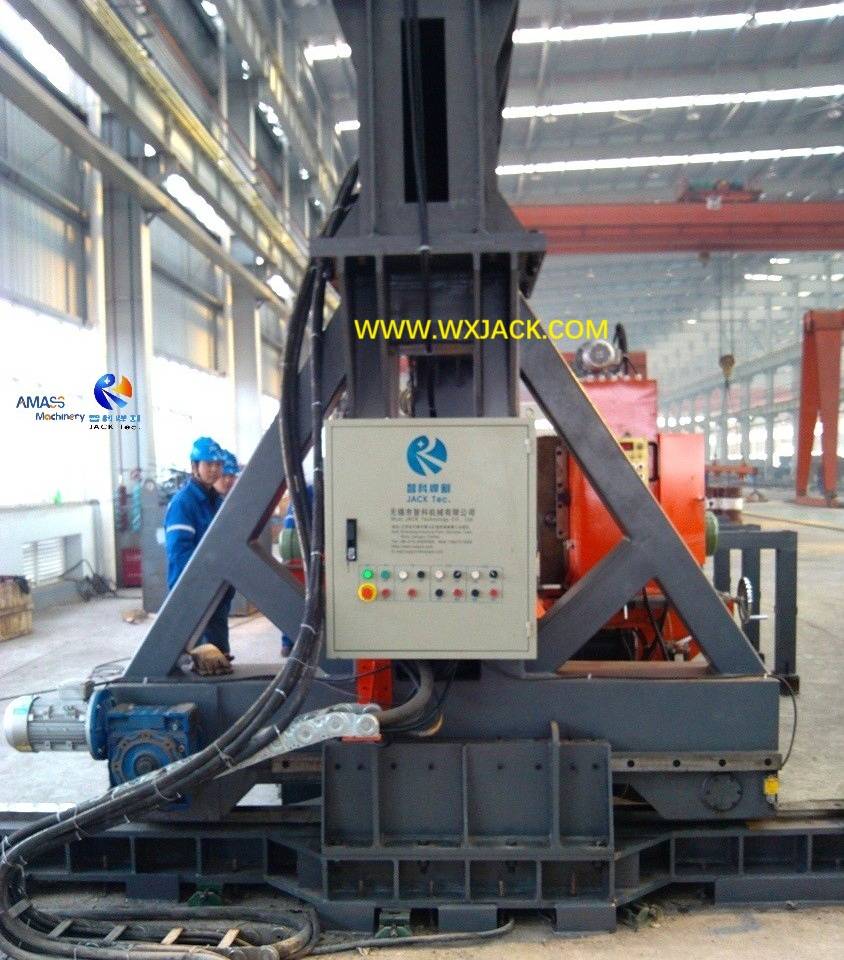

Viga de presión móvil de accionamiento de motor en Wuxi Jack  FXBJ-18 Máquina de molienda de borde de servicio pesado: ( Fig.2 )

2) De esta manera, cuando la placa de acero se carga en la mesa de trabajo, el haz de presión se moverá hacia atrás para dejar de lado suficiente espacio;

3) y después de sujeción de la placa de acero firmemente en la máquina de molienda de borde de carrera larga de cabezales dobles, , el haz de presión se trasladará hacia adelante a su lugar original;

4) El movimiento del haz de prensado a lo largo de la dirección lateral de longitud corta está debajo del motor;

3. Hidraulic Drive Work-Piece Swamping en este FXBJ-18 Equipo de fabricación de ritmo de chapa de servicio pesado:

1) Como se mencionó anteriormente, las placas de acero para esta máquina de servicio pesado tienen un gran tamaño y peso pesado. Por lo tanto, su abrazadera confiable y firme durante la molienda de borde es de vital importancia, que se implementa con el sistema hidráulico;

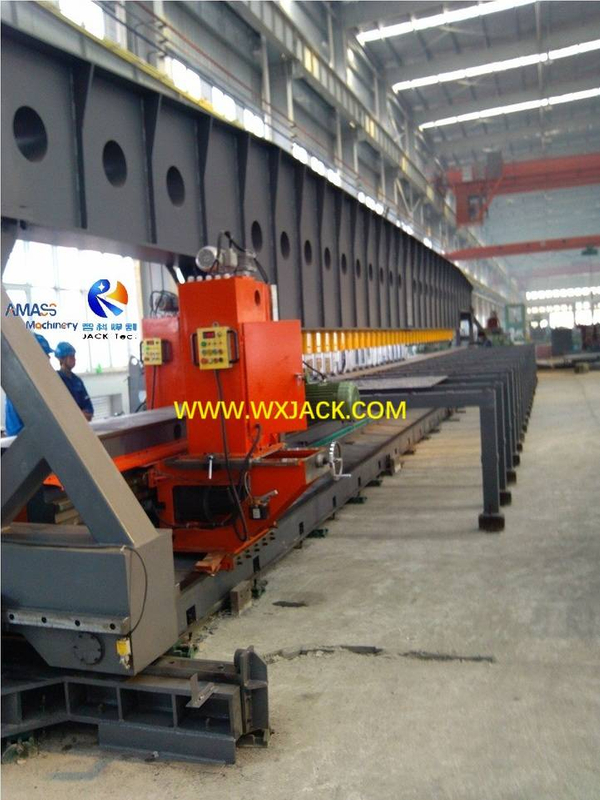

2) Bajo el disco de los cilindros hidráulicos, la matriz de gatos presionará bien la placa de acero. Sembrado como se muestra a continuación: ( Fig.3 )

3) La estación hidráulica de esta máquina de servicio pesado es una estación de bomba independiente, que tiene una función de mantenimiento de presión de aceite: hay 2 piezas de 10L acumulador equipado con la estación de bomba. Esto no solo puede garantizar la presión hidráulica confiable desde hace mucho tiempo, sino también la temperatura normal del aceite sin aumentar al mismo tiempo:

4) La estación de la bomba de aceite con capacidad de mantenimiento de presión en la máquina de molienda de borde de servicio pesado FXBJ-18 : ( Fig.4 )

4. Rango más amplio de ángulo de fresado en FXBJ-18 Máquina de biselado de borde pesado:

1) Las placas de espesor grueso generalmente necesitan un rango más amplio de ángulo de surco. En este conjunto de fresado de borde de diseño especial , el ángulo de fresado de 4 piezas de la cuchilla facer es:

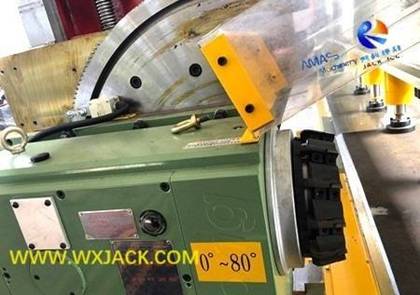

2) Las 2 piezas de cabeza de fresado instaladas en el lado opuesto de la alimentación del material tienen un rango de molienda de 0 ° ~ 80 °;

3) Las 2 piezas de cabeza de fresado instaladas en el lado de alimentación del material tienen un rango de fresado de -25 ° ~ 50 °;

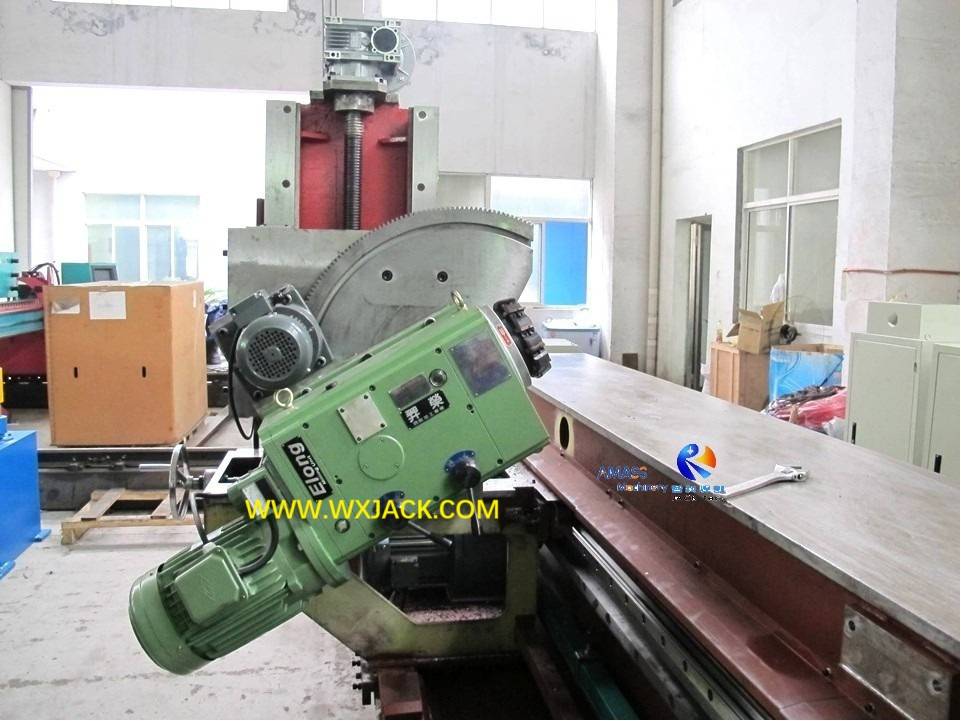

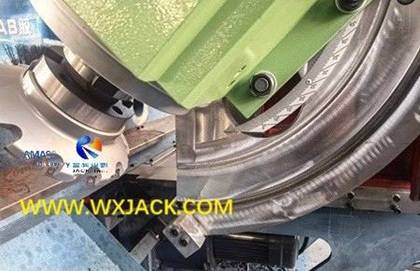

4) Cabeza de fresado equipada en Wuxi Jack  FXBJ-18 Máquina de fresado de borde pesado: ( Fig.5,6 )

C. Parámetros técnicos de FXBJ-18 Máquina de molienda de borde de servicio pesado de gran tamaño:
