Carga de accionamiento de cilindro de aceite SXBJ-12 Máquina de molienda de borde de doble cabezal

A. La especialidad de la carga de la unidad de cilindro de aceite SXBJ-12 Máquina de fresado de la placa de metal de servicio pesado :

1.  ¿Por qué necesita una unidad de carga de accionamiento hidráulico: la forma convencional de manejo de material en la máquina de biselado de borde de la placa de chapa:

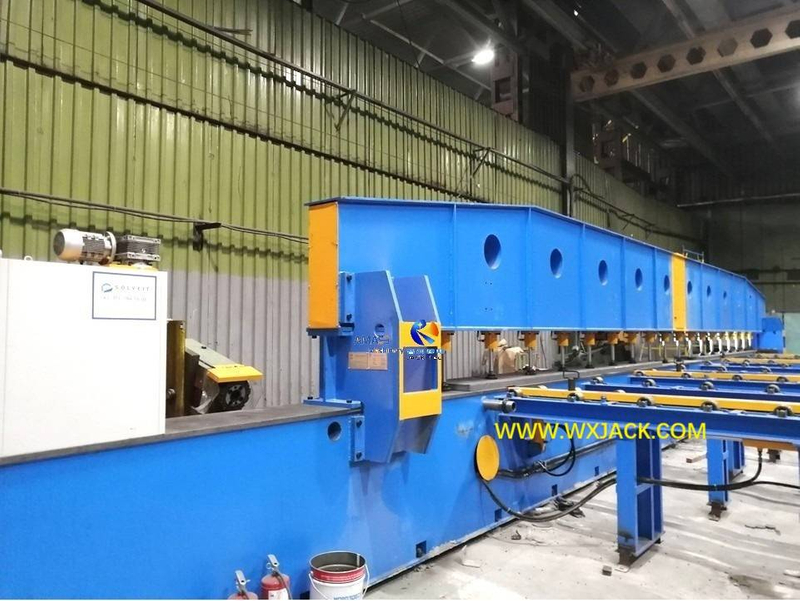

1) Como una especie de equipo automático para la operación de fresado de borde, la máquina de fresado de la placa de lámina XBJ y SXBJ de la serie tiene su pieza de trabajo, varias especificaciones de placa de metal se empujan y sacan de la máquina por las manos del operador manualmente. Consulte la foto a continuación tomada en la máquina Wuxi Jack para ver biselante de borde del fabricante de ritmo de soldadura de placa, ensamblado en  el sitio del cliente:

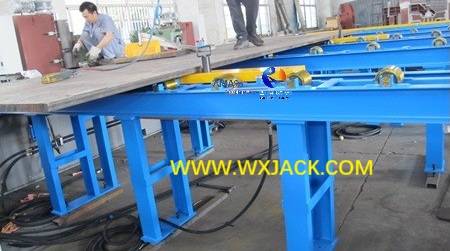

2) La práctica común de la placa de acero de carga manual del operador en la placa de chapa de soldadura de placa de metal fabricante: ( Fig.1 )

3)  El punto negativo de tal forma de cargar durante la operación de la máquina de biselado de borde de la placa de chapa es: lleva mucho tiempo, es inconveniente e incrustado con cierto riesgo de apretón manual, especialmente cuando se carga placas de acero de gran tamaño y pesado en la máquina de fabricantes de ritmo de soldadura de placa para molienda de borde;

4)  Por esta razón , es realmente necesario y útil para los clientes, especialmente la máquina de modelos grandes, como esta máquina modelo SXBJ-12 para la fresado de borde, para introducir una forma automática de alta eficiencia de carga de materia prima. Y , por lo tanto, viene este manejo de placa de acero automático de accionamiento hidráulico, manejo de placa de acero SXBJ-12 para la fresado de borde de la placa de chapa;

2.  Aparidad de la carga de la unidad de cilindro de aceite SXBJ-12 Máquina de fresado de borde de la placa:

1) En consecuencia, esta máquina de 'alta de gama alta' de biselado de borde de placa de metal de alta eficiencia, se distingue de 'ordinaria y convencional ' tipos de fresado de borde basado en su forma de manejo de materiales:

2) Sistema de carga de placa de acero automática de accionamiento hidráulico, que soporta la carga de la placa de acero en la máquina de modelos de placa de metal S Jack Wuxi para s Heet biselado de la placa de metal : ( Fig.2 )

3)  Verifique el video adjunto de esta sección del producto , para ver el momento de puesta en marcha de un mecanismo tan poderoso, durante la validación de la máquina modelo de servicio pesado SXBJ-12 para la operación de fresado de la placa de chapa de metal;

3.  Los puntos de mayor valor del mecanismo de carga de la placa de acero de accionamiento hidráulico para los clientes de la máquina de fresado de borde:

1) Esta unidad de trabajo alivia a los operadores de máquinas para la fresado de la placa de metal de la tediosa, el peligro y el trabajo sin valor agregado de manejo de placas de acero;

2) En consecuencia, el tiempo de ciclo total de la operación de molienda de borde se puede esperar y planificar de manera más efectiva y precisa;

3) La máquina del fabricante de ranuras de soldadura de placa equipada con esta unidad se puede clasificar como una máquina de fresado de borde de configuración avanzada;

4)  Esta unidad es una función de propiedad exclusiva de Wuxi Jack . Lo que significa que solo las máquinas para el biselado de borde de la placa de chapa producido por Wuxi Jack tienen un grupo de trabajo tan valioso;

5) Esta unidad es muy útil para garantizar la ejecución segura y de alta eficiencia de los equipos de fresado de borde, especialmente aquellas cabezas dobles de la máquina de molienda de borde de placa de chapa de servicio pesado , los modelos típicos correspondientes son de SXBJ-12 aquí a SXBJ-18;

6) Aplausos de clientes rusos en Wuxi Jack SXBJ-12 Máquina de caracol de placa de metal pesada, que está equipada con soportes de carga de accionamiento hidráulico: ( Fig.3 )

B.  Estructura y principio de funcionamiento de las unidades de carga de accionamiento del cilindro de aceite hidráulico en la máquina fabricante de ritmo de soldadura de placa:

1.  Estructura del sistema de soporte de accionamiento hidráulico en el equipo de molienda de borde:

1) Soportes de conducción hidráulica ensamblados y pintados en Wuxi Jack Máquinas de modelos grandes para S HEET Metal Biseling : ( Fig.4 )

2)  Como se puede ver en las fotos anteriores y adjuntas , esta unidad de carga de la unidad de cilindro de aceite está compuesta por un grupo de soportes automáticos de conexión a tierra;

3)  El intervalo entre dos piezas de corchetes es de 4 a 5 metros . En otras palabras, la cantidad de estos soportes de tierra depende de Max. Carrería de fresado de borde de la máquina de fabricantes de ritmo de soldadura de placa;

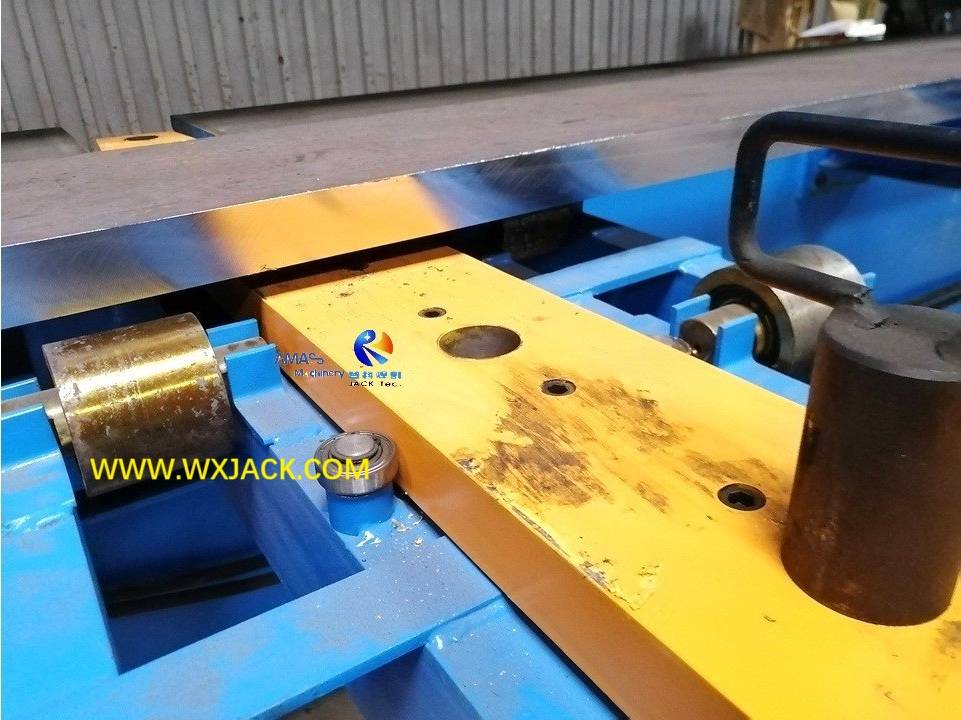

4)  Cada pieza del soporte de conexión a tierra extendido delantero tiene una fila de hendiduras de color amarillo ensambladas en su parte superior, y una variedad de rodillos ensamblados en su forma debajo. Consulte la foto de abajo:

5) Vista de primer plano sobre los soportes de conexión a tierra en el sistema de carga hidráulica de máquinas automáticas para la fresado de la placa de metal S Heet : ( Fig.5 )

2.  Principio de trabajo y pasos del sistema de accionamiento hidráulico para la carga de placas de acero en la frescura de borde:

1)  Paso 1: fijación de la placa de acero : en cada una de las hendiduras amarillas hay una variedad de agujeros, que se utilizan para colocar la pieza de trabajo en función de su ancho: al insertar los ejes de los pasadores en los orificios de posicionamiento correctos, la placa de acero de la pieza de trabajo se fija en esta unidad de carga;

2)  Paso 2: Placa de acero empujada hacia adelante y liberación : Alejado con cilindros hidráulicos, esta unidad de carga empujará la pieza de trabajo a la mesa de trabajo de la máquina para implementar en el surco de soldadura de mecanizado;

3)  Paso 3: Placa de acero que se asegura nuevamente : al finalizar la placa de acero de molienda de borde en la máquina, las rendijas de color amarillas se extenderán más allá del borde de la placa de acero, que solo se completarán el ritmo de borde;

4)  Paso 4: Placa de acero extraída : al insertar el eje del pasador nuevamente en los orificios de posicionamiento, esta unidad de carga y descarga hidráulica puede sacar la pieza de trabajo de la máquina para la fresado de borde.

C. Parámetros técnicos de SXBJ-12 PROBLE HIDRÁULICA SISTEMA SISTEMA SISTEMA Soldadura de soldadura Máquina del fabricante :
