A. Uso y aplicación de la máquina de alisado del haz ih:

1. Dos tipos principales:

1) Enderezado en la brida de la deformación hacia arriba, causada por la entrada de calor después de la soldadura por sierra, esto se logra con IH Máquina de alisado de brida de haz:

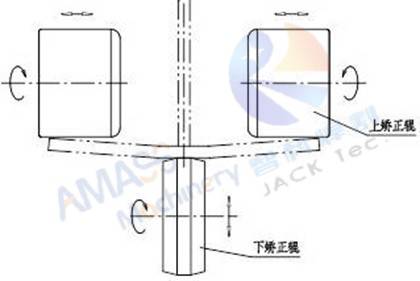

a) Principio del alisado de la brida del haz H, con h en la posición vertical: (Fig.1)

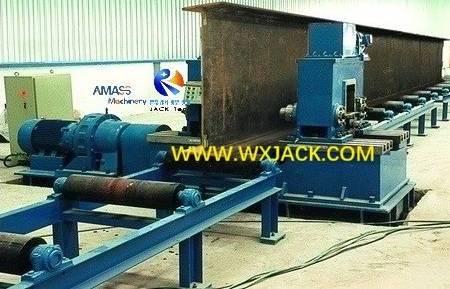

b) Wuxi Jack HJ800 La máquina modelo se endereza sobre la brida del haz vertical H: (Fig.2)

2) Enderezar desviación longitudinal del haz H, causado por la soldadura de sierra/ transporte o almacenamiento inadecuado, esto se realiza con IH Máquina de alisado longitudinal horizontal del haz:

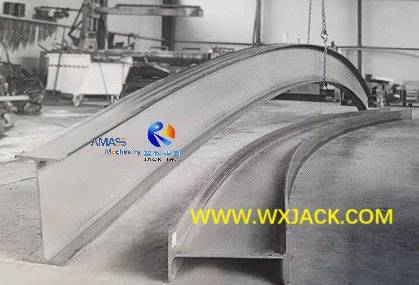

a) Dirección de longitud Haz H Crooked H, que debe enderezarse a lo largo de su cuerpo a lo largo: (Fig.3)

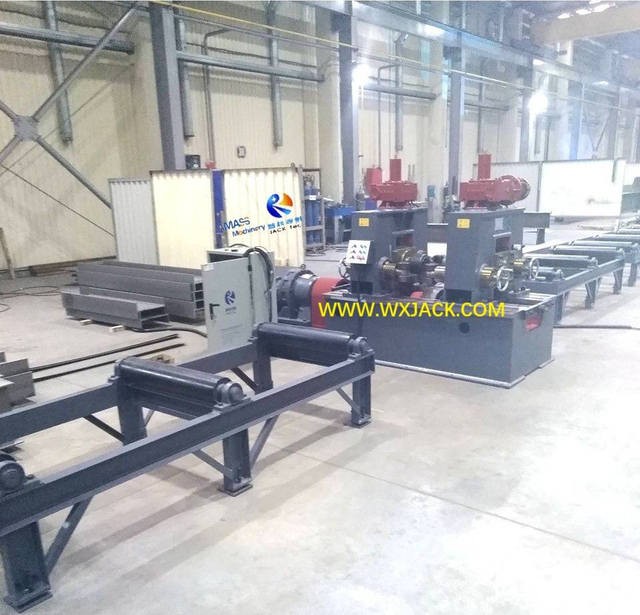

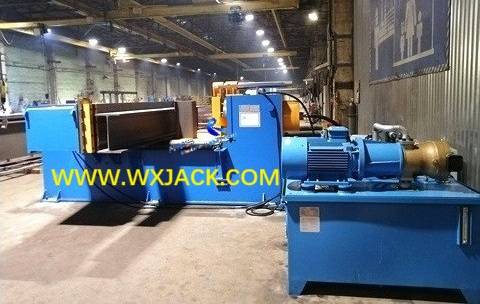

b) Prueba de rendimiento en Wuxi Jack exportado a Bielorrusia HJ20 Manaina modelo, por enderezado longitudinal en un pedazo de haz H: (Fig.4)

2. Estación de trabajo de la máquina de alisado de la brida del haz:

Esta máquina es el cuarto conjunto de equipos centrales en el diseño de la línea de producción de haz de IH, siguiendo:

1) Máquina de corte de placa de tira CNC: corte las placas de tiras de la placa de acero al carbono;

2) H Máquina de soldadura de viga H;

3) H Máquina de soldadura de arco sumergido de haz.

B. Clasificación en Wuxi Jack IH Máquina de alisado de brida de haz:

Rico surtido de máquina:

1) En la aplicación práctica, para que las máquinas se enderezen en h en haz y otras piezas de trabajo de estructura de acero, para cumplir con varios requisitos de los clientes, existen numerosos tipos de máquinas para la selección;

2) De todas las máquinas en este campo, la cuenta de alisado de brida de haz H para el uso de la mayoría Más del 90%;

3) Además, según la orientación de la colocación del haz H durante el alisado de la brida, esta máquina tiene dos tipos generales de:

1. Máquina de alisado de brida de haz vertical ih:

Esto se refiere a la brida del haz H está en la posición de 'Pantalla vertical ':

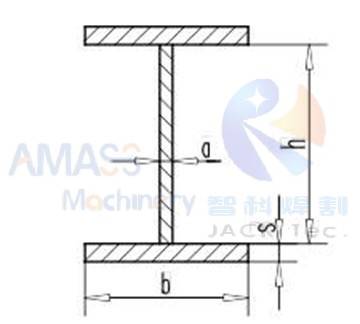

1) Orientación de variedad vertical H Beam para su alisado de la brida: (Fig.5)

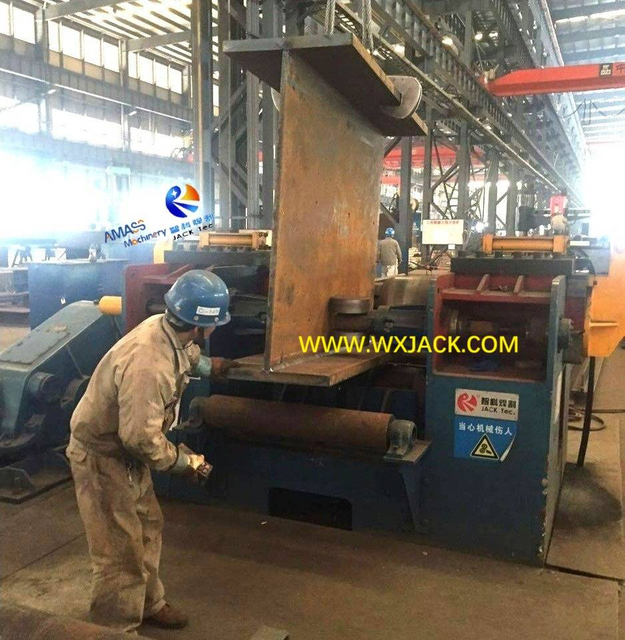

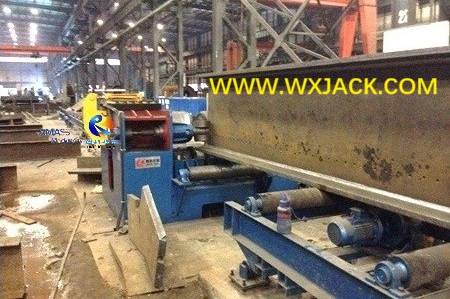

2) Wuxi Jack YTJ80 Modelo de enderezado de haz hidráulico de servicio pesado IH enderezado, endereza haz de H orientado vertical: (Fig.6)

3) Dependiendo de la fuente de la fuerza impulsora de la acción de enderezado, la máquina de orientación vertical incluye el tipo de accionamiento de motor HYJ series y el tipo hidráulico de la serie YTJ;

2. IH Máquina de alisado de brida horizontal de haz:

1) Esto se refiere a la brida del haz de H está en la posición de 'horizontal acostada ':

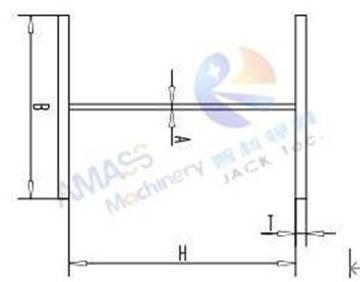

2) Orientación de plano horizontal H Beam: (Fig.7)

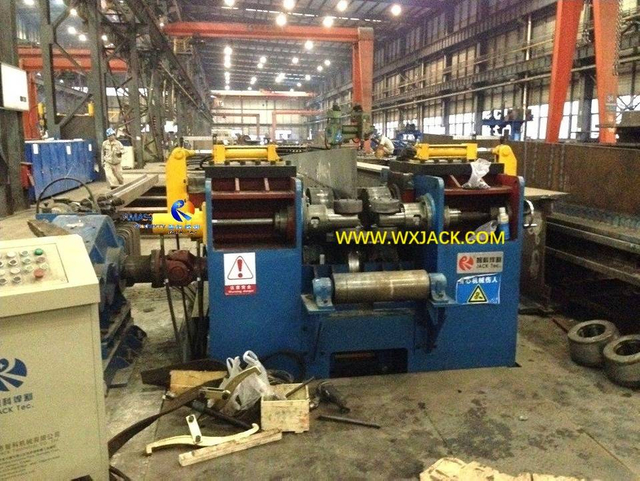

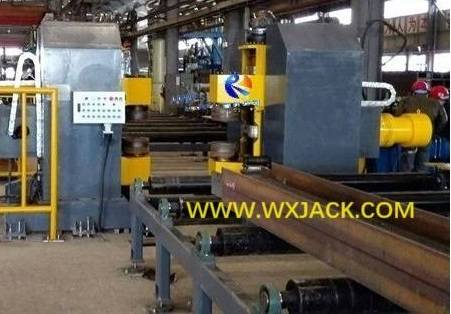

3) La posición plana H se endereza, en Wuxi Jack WJ25 Máquina modelo: (Fig.8)

4) Este tipo de máquina horizontal solo tiene modo de funcionamiento de la unidad hidráulica;

Uso de la distribución de volumen en 2 tipos de máquinas: En la mayoría de las condiciones de la mayoría, al mencionar en la máquina de alisado de haz de IH, en valor predeterminado se refiere a los modelos de tipo de pie vertical de haz H: modelos HYJ e YTJ, que representan Más del 90% de aplicación práctica en la línea de producción de haz H.

DO. Clasificación en motor de tipo vertical y máquina de enderezado de haz de IH hidráulico:

Para la máquina de haz H de estilo vertical, dependiendo de su modo de conducción en el proceso de enderezado, el equipo cae en dos subgrupos de:

1. Hyj Serie Motor IH Máquina de alisado de brida de haz:

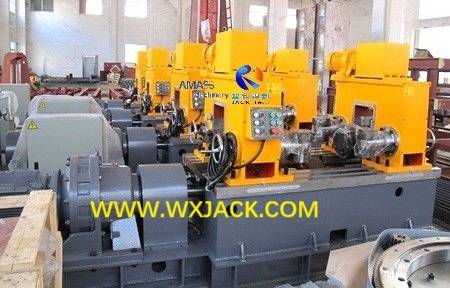

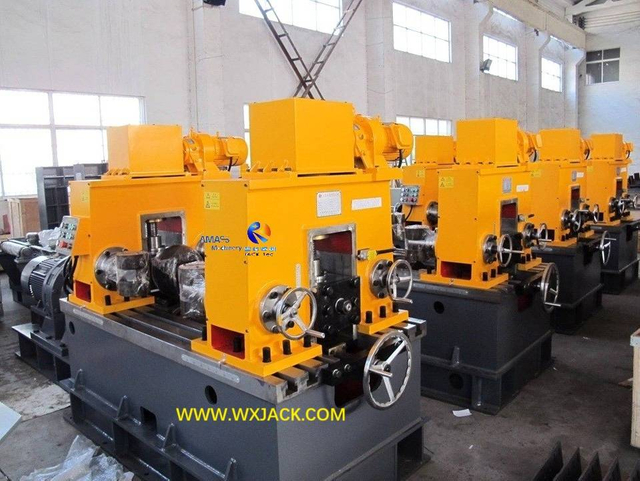

Wuxi Jack HYJ800 Estar en producción en masa: (Fig.9)

1) Capacidad de enderezado: Esta máquina de la serie es para enderezar el haz H brida con grosor de hasta 40 mm;

2) El grado de materia prima del haz H correspondiente es: Acero al carbono chino Q235, con su resistencia a la tracción en el rango de 370 ~ 510MPA;

3) H Velocidad de alisado del haz H está en el rango de 6,300 ~ 17,000 mm/min.;

2. YTJ Serie Hidráulico IH Máquina de alisado del haz:

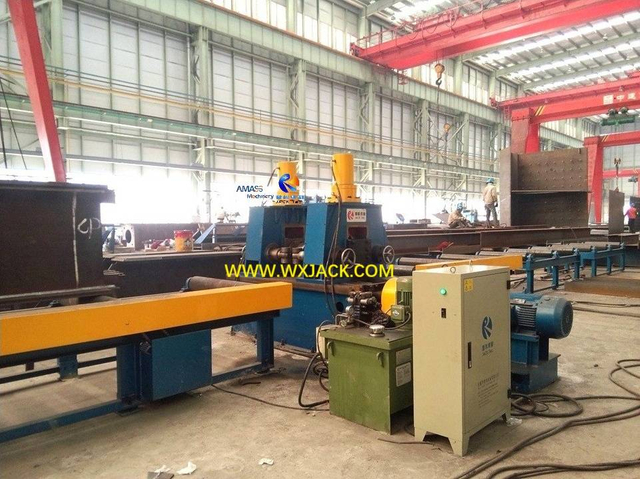

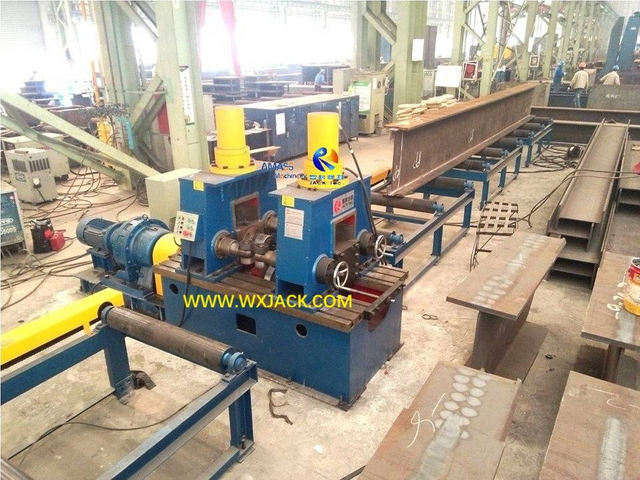

Wuxi Jack YTJ60 El modelo de máquina funciona en el taller de clientes, con un pedazo de haz H enderezado en línea, colocando en su tabla de rodillos transportadores de salida: (Fig.10)

1) Capacidad de enderezado: Esta máquina de la serie es para enderezar el haz H brida con grosor de hasta 40 ~ 80 mm;

2) La materia prima del haz H correspondiente Grado es: Acero al carbono chino Q345, resistencia a la tracción en el alcance de 510 ~ 600MPA;

3) Entonces, La unidad hidráulica de la serie YTJ es más pesada que la unidad de motor HYJ Series.

D. Máquina de alisado horizontal del haz hidráulico IH:

En la aplicación práctica del haz H y otra producción de estructura de acero, como el haz de caja, hay 2 tipos de máquinas importantes pero no utilizadas con frecuencia. Que, porque h haz está en posición de plano acostado, Estos 2 tipos de máquinas se nombran como 'Enderezado horizontal ':

1. WJ Serie Hidráulica IH Beam Brida horizontal Máquina de alisado:

1) Capacidad de enderezado: El max. H viga espesor de la brida que se puede enderezar aquí tiene 2 grados: 25/40 mm;

2) La materia prima del haz H correspondiente ¿Es el grado de acero al carbono chino de Q235, resistencia a la tracción 370 ~ 510MPA;

3) Por qué pequeño volumen de esta máquina: Tiene una cita 50% más alta que la máquina de orientación vertical de la serie HYJ e YTJ, debido a las unidades de alisado de doble equipamiento y, por lo tanto, la eficiencia;

2. IH Máquina de alisado longitudinal horizontal del haz:

1) Uso: Esta máquina se utiliza para enderezar la pieza integral de la deformación del haz H a lo largo de su dirección a lo largo, siguiendo la máquina de soldadura de arco sumergida del haz H;

2) Principio: Esta máquina tiene diferentes estructura/ principio de alisado/ modo de operación, de otros tipos de máquinas de alisado en h vile;

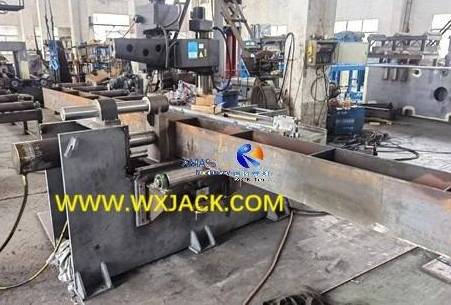

3) Wuxi Jack HJ300 La máquina modelo se endereza en el haz H, a lo largo de su forma longitudinal: (Fig.11)

MI. Lista de modelos en Wuxi Jack IH Máquina de alisado del haz:

1) Como resumen, Los modelos de máquinas en el alisado del haz H se pueden enumerar como se muestra a continuación:

2) Nota: Introducción detallada en cada modelo del equipo, consulte la sección del producto correspondiente:

Wuxi Jack IH Máquina de alisado de la viga
Para enderezar Deformar de	H Posición del haz	Modo de conducción	Modelo	Especificación
H viga Deformar la brida	Brida vertical	Mecánico Para Q235, resistencia a la tracción 370 ~ 510MPA	HYJ-40	Espesor de brida 40 mm HYJ-40 y HYJ-800 tienen una velocidad de alisado diferente.
			HYJ-800
		Hidráulico Para Q345, resistencia a la tracción 510 ~ 600MPA	YTJ-40	Espesor de brida 40 mm
			YTJ-50	Espesor de brida 50 mm
			YTJ-60	Espesor de brida 60 mm
			YTJ-80	Espesor de brida 80 mm
	Brida acostada	Hidráulico	WJ25	Espesor de brida 25 mm
			WJ40	Espesor de brida 40 mm
H viga Dirección de longitud Deformar	Brida acostada	Hidráulico	HJ20	20ton enderezar la fuerza
			HJ100	100ton enderezar la fuerza
			HJ200	Fuerza enderezada de 200ton
			HJ300	300ton enderezar la fuerza
