Soldadora del haz de Wuxi JACK IH,

Construya piezas de trabajo de estructura de acero duraderas con un rendimiento estable y confiable

Elección flexible de la máquina de soldadura de pórtico para vigas Wuxi JACK IH

a) Función: como el equipo de estructura de acero más utilizado, la máquina de soldadura por arco sumergido de vigas IH cumple con el paso principal en la producción de vigas H: soldadura , o ' fabricación ', con una posición de viga H de 45° o 0° ;
b) Variación: la máquina de soldadura de vigas IH tiene numerosos tipos, con configuración de estructura/función/modo de soldadura, que cubre todo el alcance de la producción de vigas H:
1. Máquina de soldadura de pórtico para vigas IH de un solo propósito : sierra de filete de 45° de gran corriente (soldadura por arco sumergido), estructura mecánica puede ser
1) Modelo LHC , de columna móvil con carro , que básicamente se aplica en la línea de producción automática de vigas IH de servicio pesado; ;
2) Modelos LHA , móviles de pórtico de diferentes especificaciones;
3) modelo , LHT móvil con marco en T ;
a) LHA y LHT se utilizan con mayor frecuencia en líneas dispuestas de forma flexible para la producción de vigas H;
b) Esta máquina de serie solo tiene la función de soldar vigas H, razón por la cual se denomina ' de propósito único ';

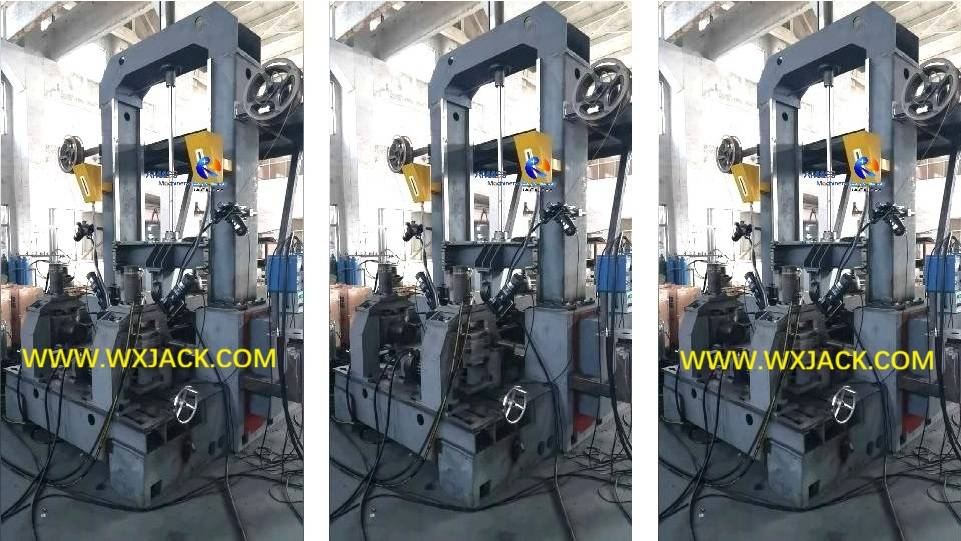

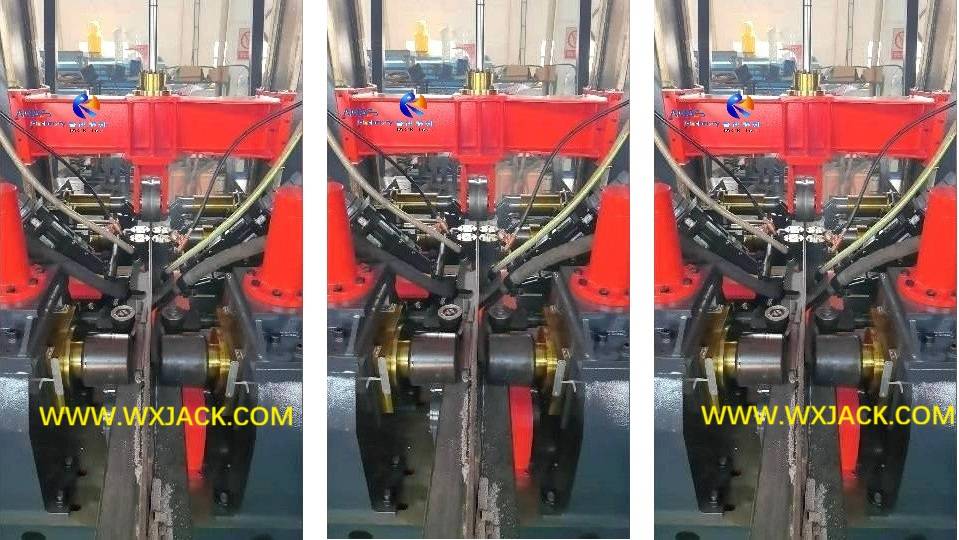

2. Máquina soldadora de vigas IH tres en uno : Producto relativamente nuevo desarrollado desde el año 2009, iniciado por Wuxi JACK, con el objetivo de producir vigas H de soldadura de tamaño pequeño y mediano, en la posición de soldadura SAW plana de 0° . Esta máquina en serie integra los otros 2 pasos en la fabricación de vigas H: ensamblaje y enderezamiento, lo que la convierte en una herramienta rentable para los clientes de estructuras de acero;


Wuxi JACK produce todos los tipos mencionados anteriormente de máquinas de soldadura por arco sumergido con vigas IH para clientes:

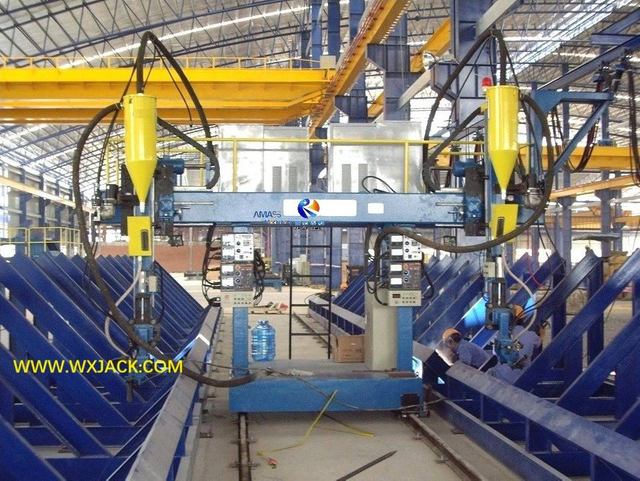

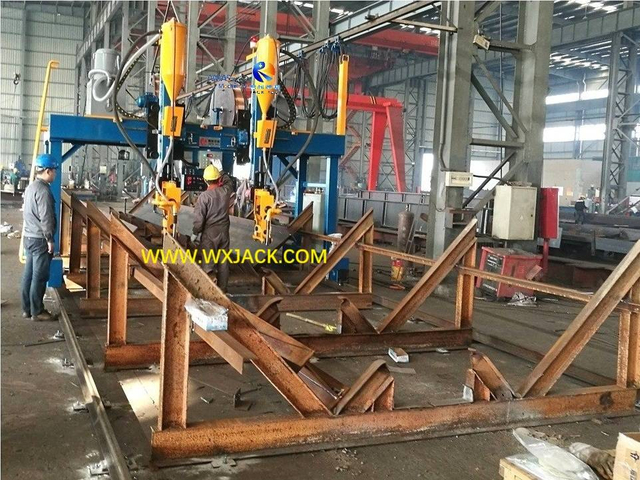

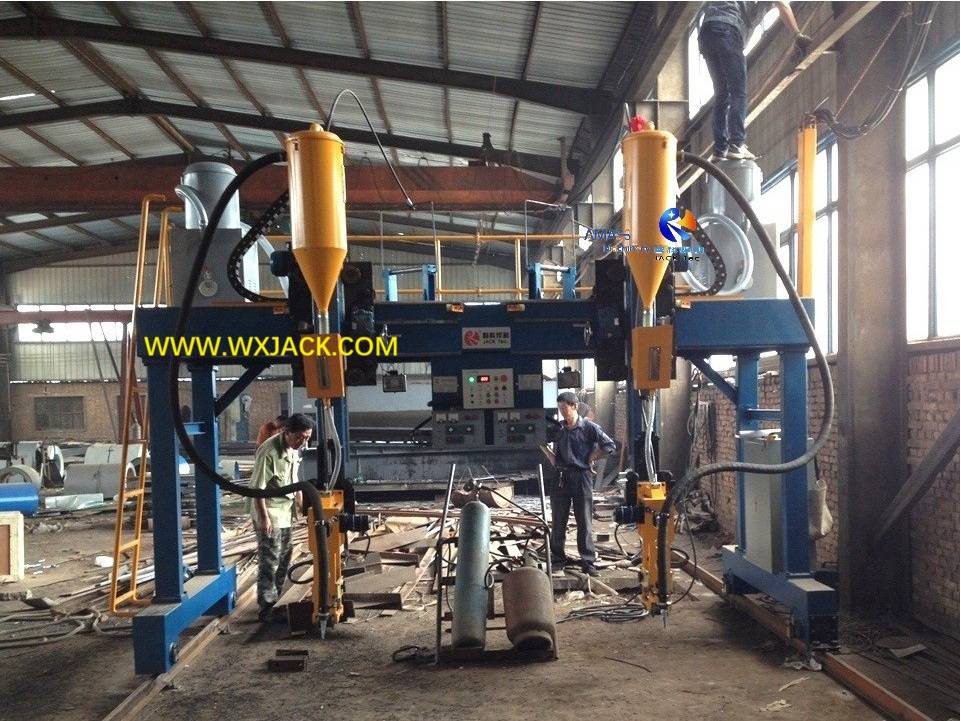

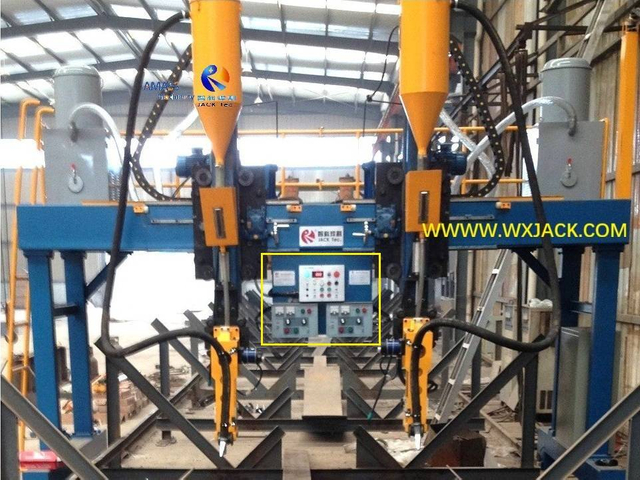

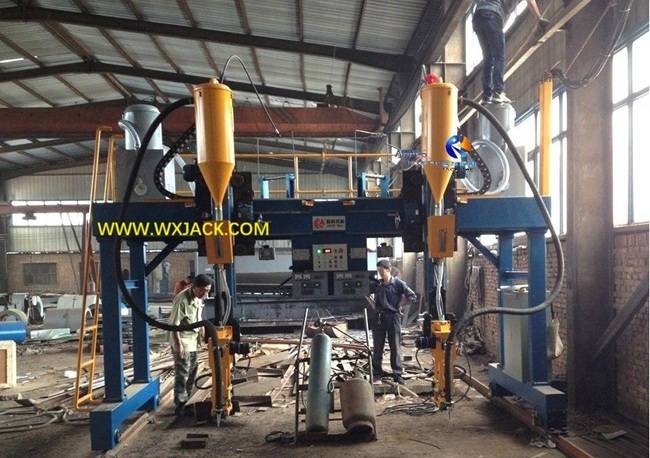

2 operadores trabajan en el tipo de operación central LHA4Z
Los operadores de Bangladesh trabajan en el tipo de operación lateral LHA5C

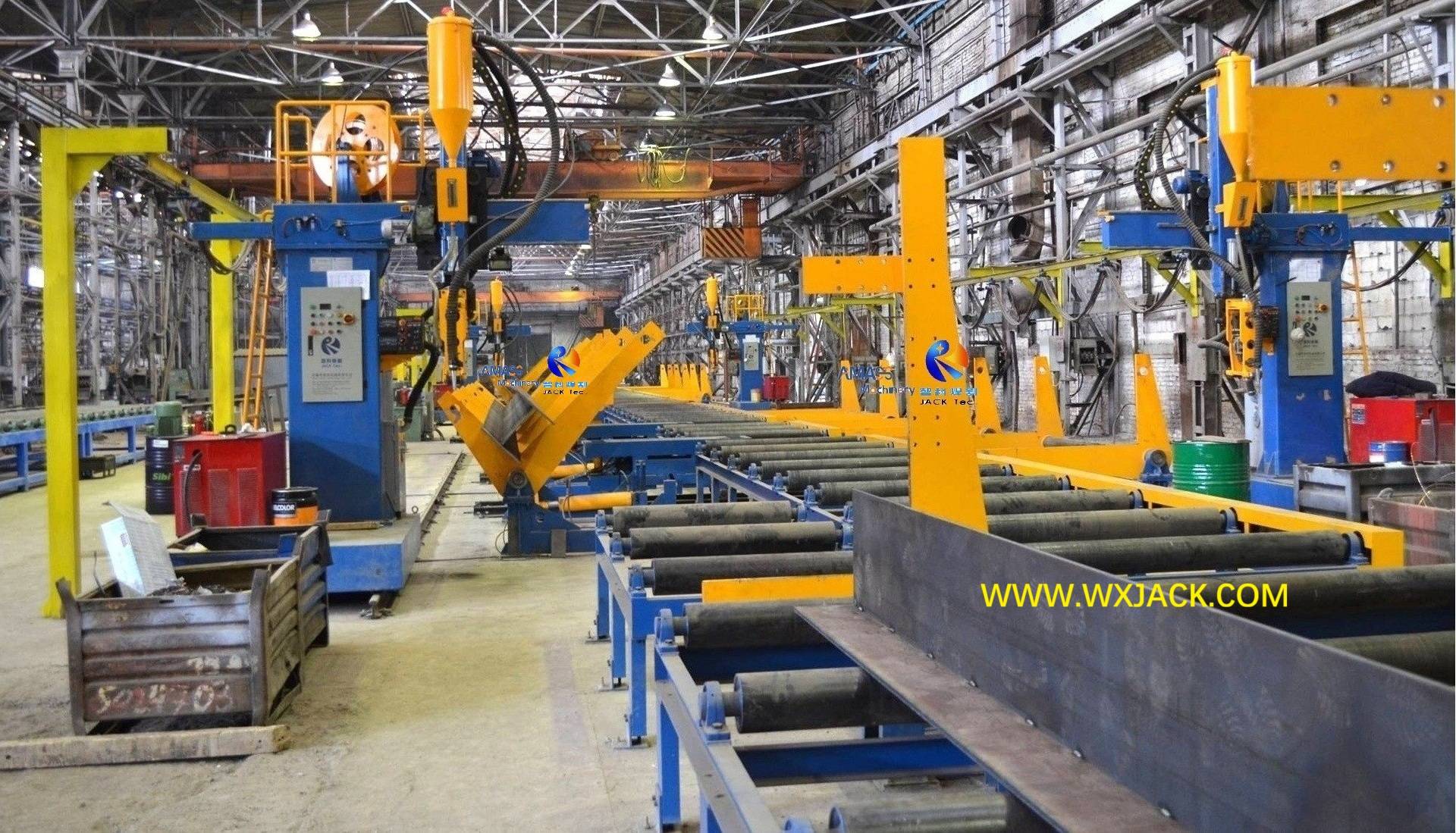

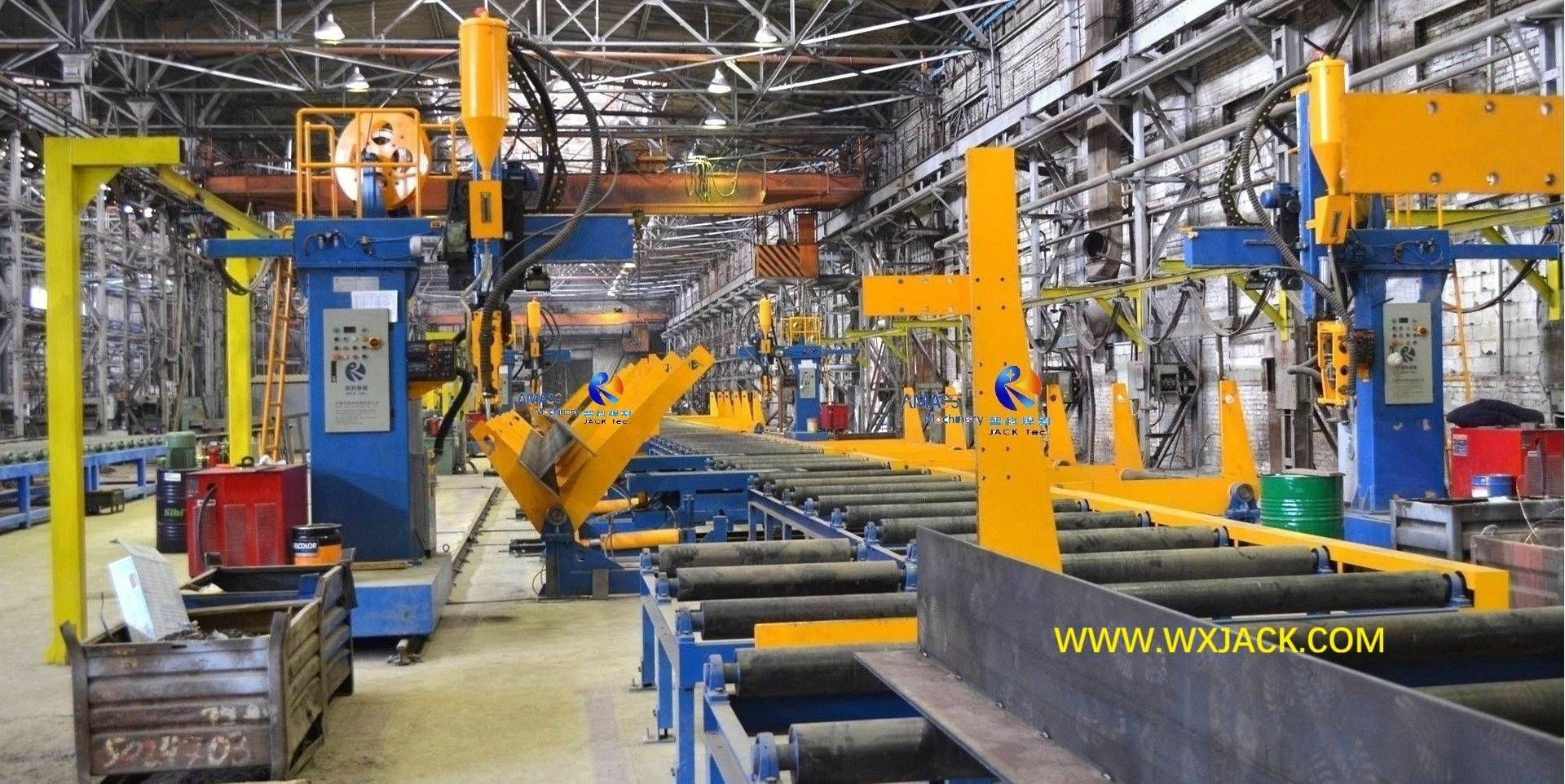

El operador trabaja en el LHC en la línea de producción automática de vigas en H

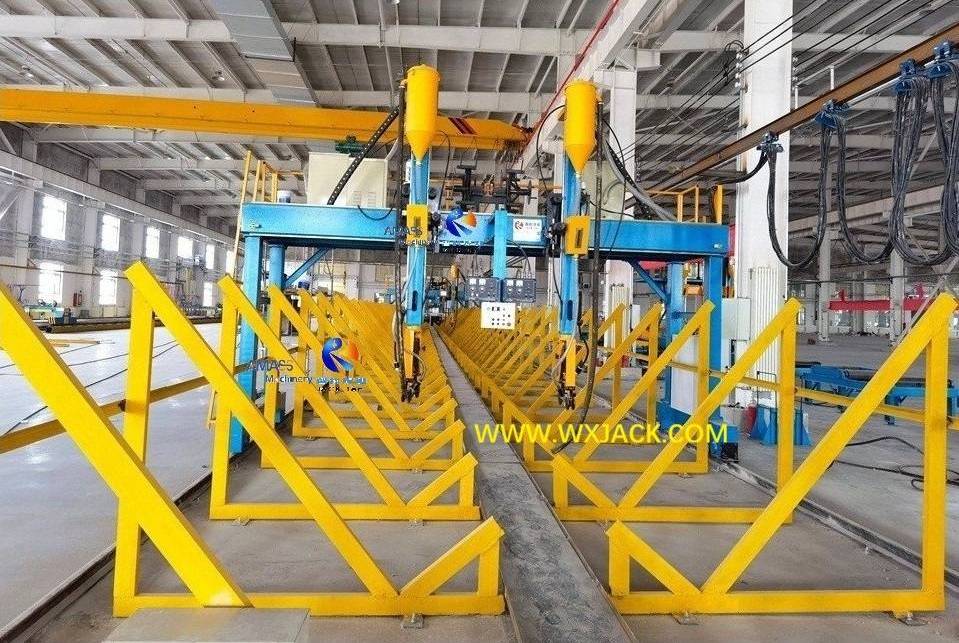

2 juegos de LHT en instalación.

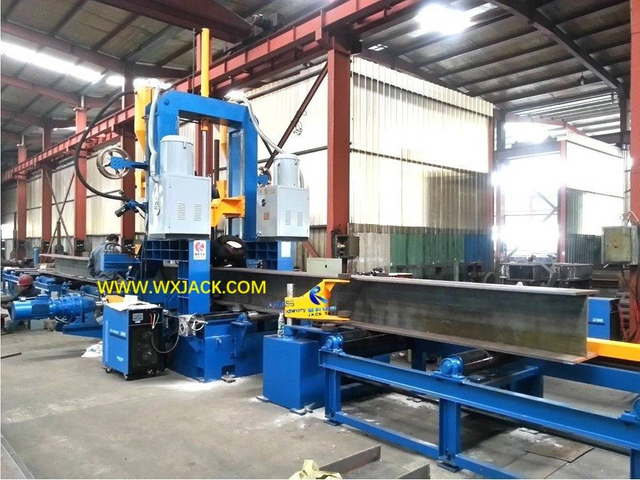

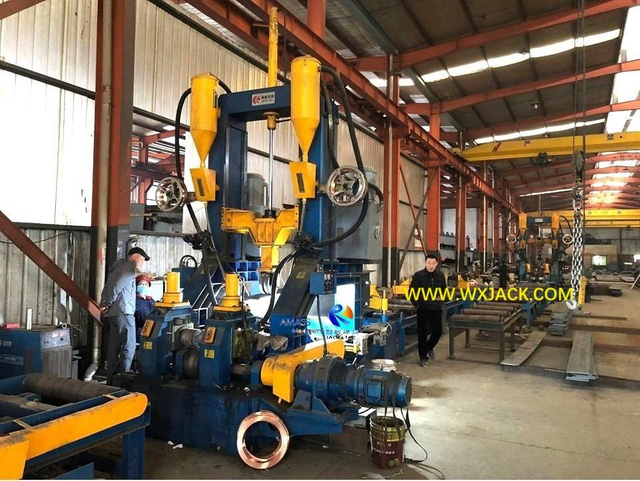

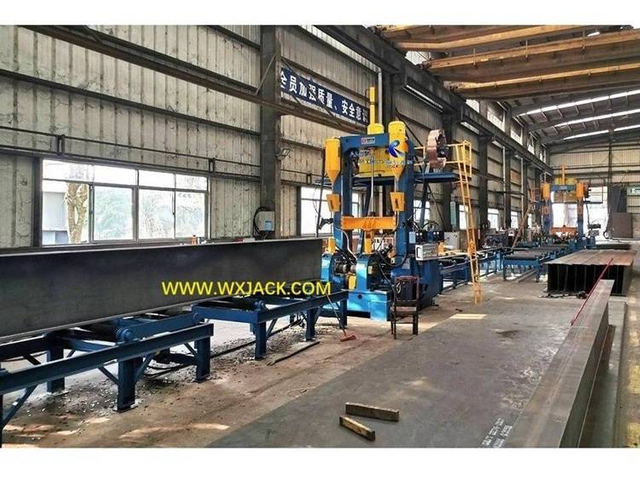

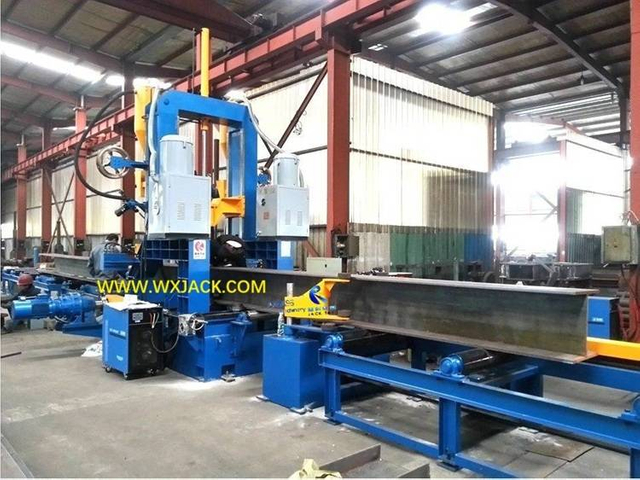

Máquina de soldadura de vigas IH modelo 3 en 1 PHJ15
2 juegos de máquina de soldadura de vigas IH 3 en 1 modelo ZHJ15

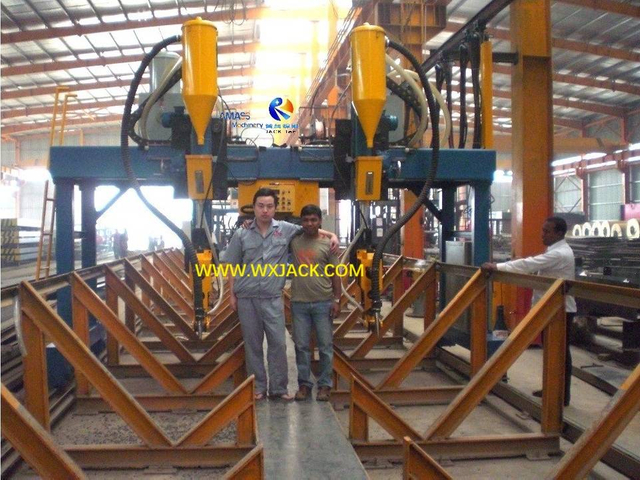

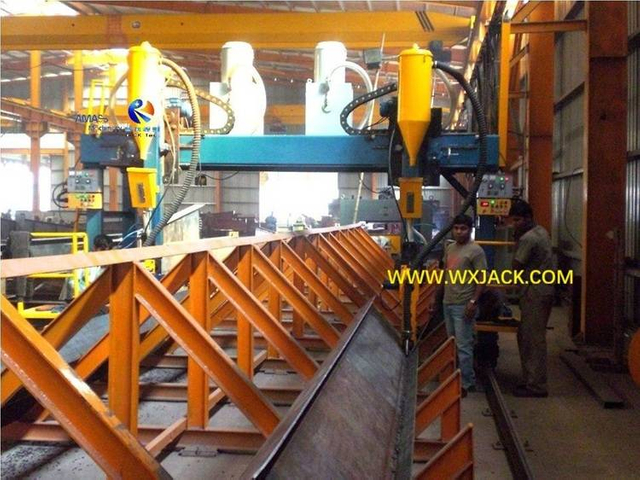

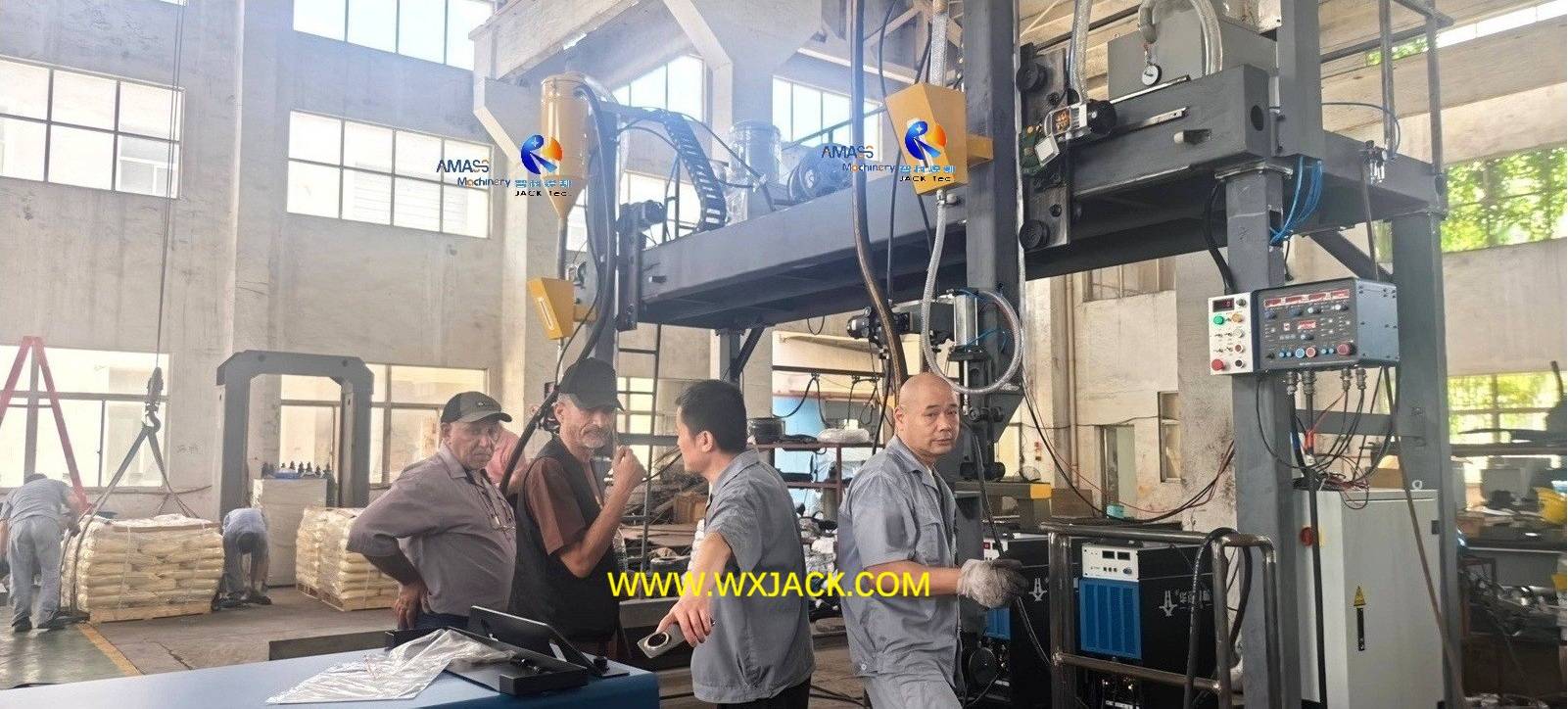

Ingeniero de Wuxi JACK con operadores de clientes indios, tipo de trabajo central LHA5Z

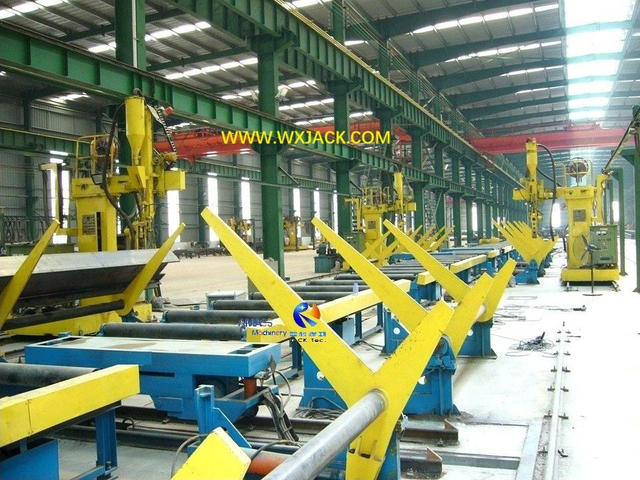

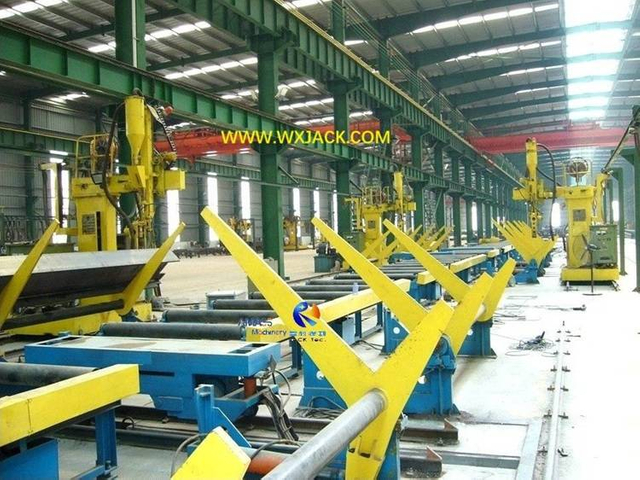

4 juegos de LHC trabajan en la línea de producción automática de vigas H

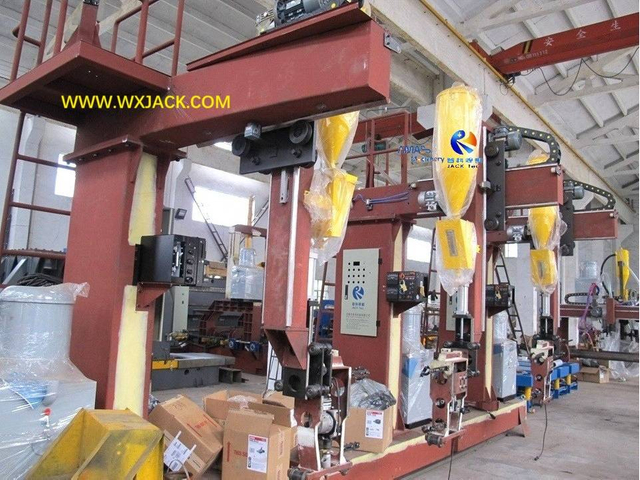

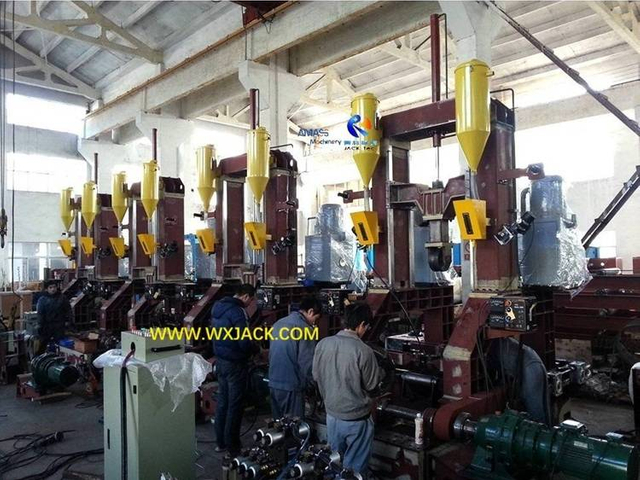

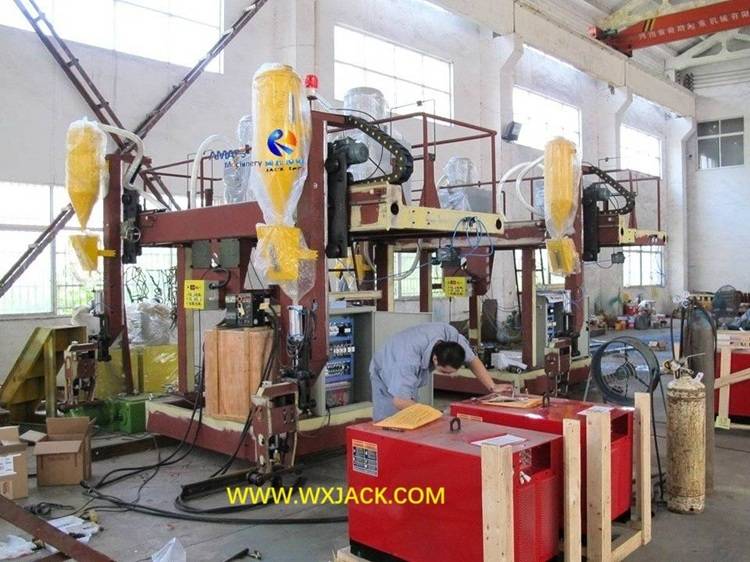

Se ensamblan diferentes modelos de máquina de soldadura de vigas Wuxi JACK IH en el taller Wuxi JACK

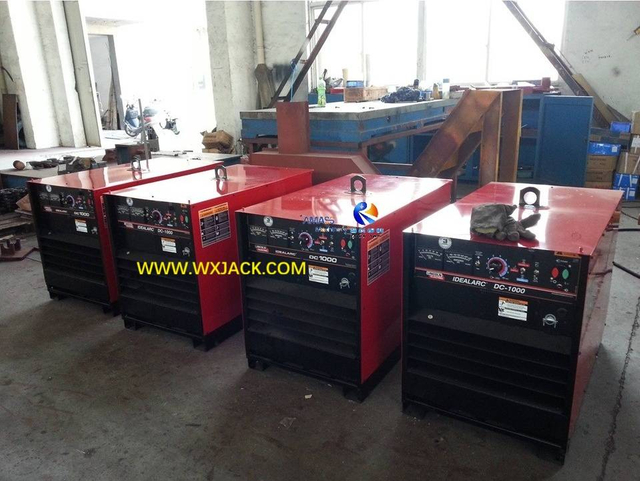

2 juegos de LHT en ensamblaje y 4 juegos de máquinas de soldar Lincoln DC1000 SAW

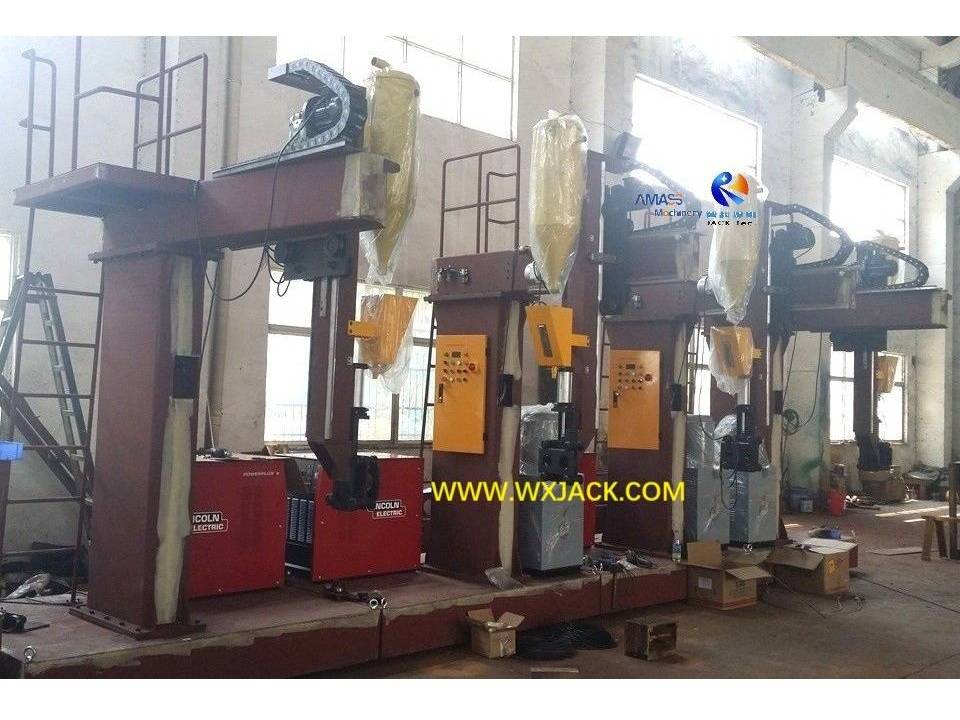

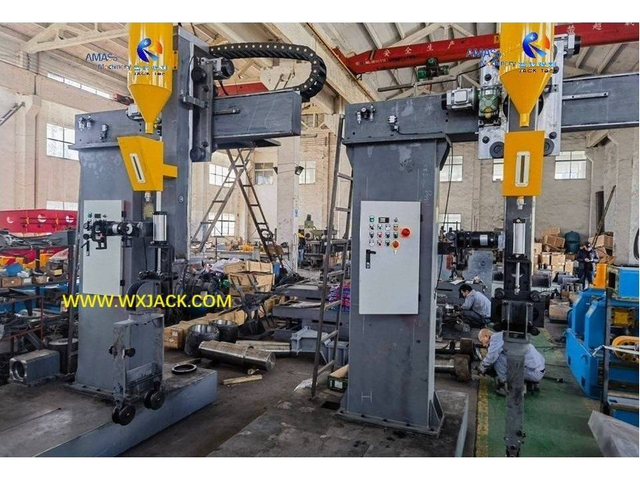

3 juegos de máquina soldadora de vigas LHC I H en ensamblaje por lotes
Conecte los cableados eléctricos de 4 juegos de soldadura PHJ15 modelo 3 en 1.

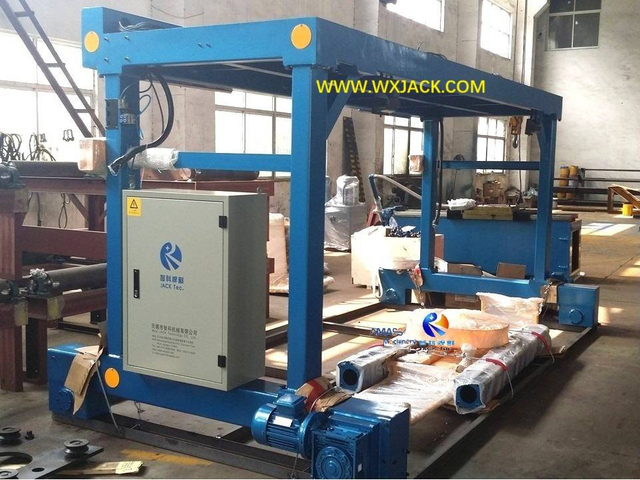

Bastidor mecánico pintado de diseño especial LHA.

Máquina de soldadura por arco sumergido de viga LHC IH de alta resistencia recientemente producida en el año 2025

1. En la primera mitad del año 2025, , de enero a agosto, Wuxi JACK produjo y entregó consecutivamente 12 juegos de máquinas de columna con carro móvil modelo LHC , que pertenecen a 2 líneas de producción de vigas en H y media automáticas, para un cliente ruso. Estas máquinas tienen una capacidad de soldadura súper fuerte, para espesores de placa de viga H de hasta 100 mm :


2. Especificaciones de 12 juegos de máquina soldadora de vigas Wuxi JACK LHC IH en el año 2025:

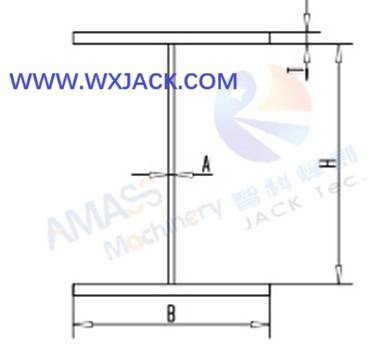

a) Tamaño de vigas H soldadas con: ( Fig.1 )
Máquina de soldadura de vigas Fig1 IH
1) Ancho de brida B : 150 ~ 1000 mm
2) Espesor de brida T : 6 ~ 100 mm
3) Altura del alma H : 200 ~ 1500 mm
4) Espesor del alma A : 6 ~ 60 mm
5) Longitud de la viga H L : 4000 ~ 15 000 mm


b) Tecnología de soldadura en la máquina soldadora de pórtico para vigas IH de servicio pesado:

1) Modo de soldadura: SIERRA de arco en tándem , doble hilo;

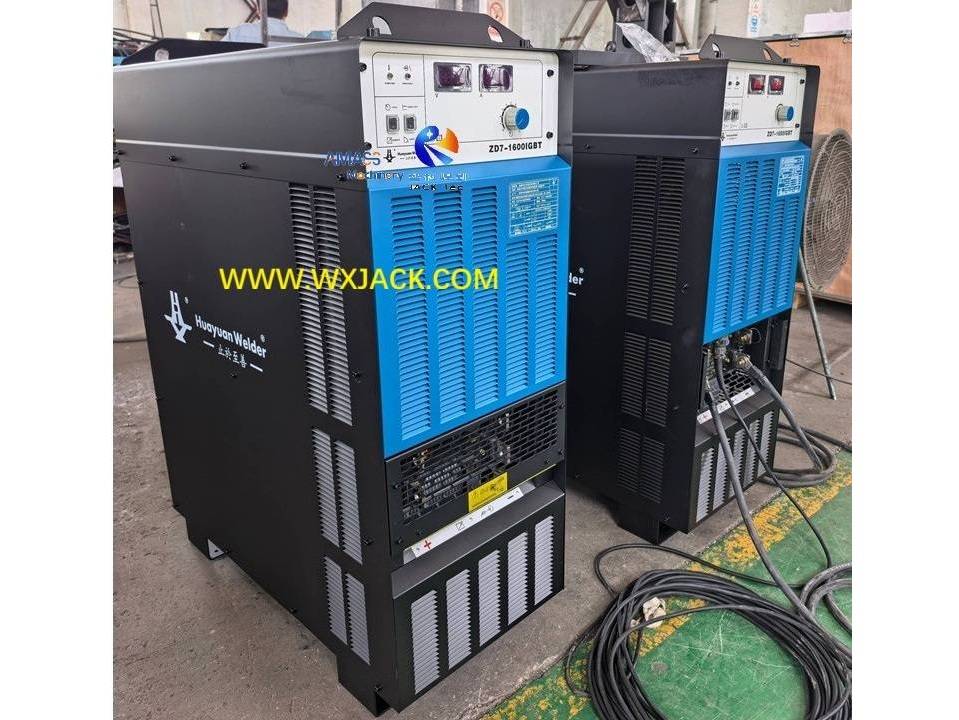

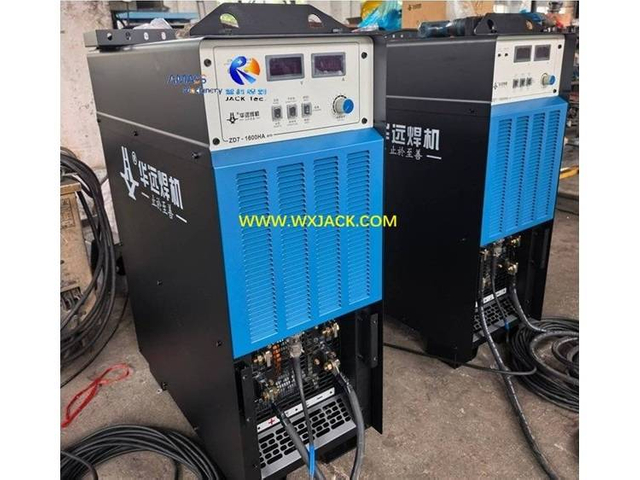

2) Máquinas de soldadura SAW equipadas: 2 juegos de CC ZD7-1600 automática de marca china HUAYUAN y A.C. ZDE7-1200 cada uno en un juego de LHC ;
3) Diámetro del alambre de soldadura: Φ3,2 ~ Φ5,0 mm;
4) Máquina de recuperación de fundente de soldadura SAW: ZH-100;


3. Pedido hasta la entrega de estas máquinas de soldadura de pórtico de vigas LHC IH en Wuxi JACK:

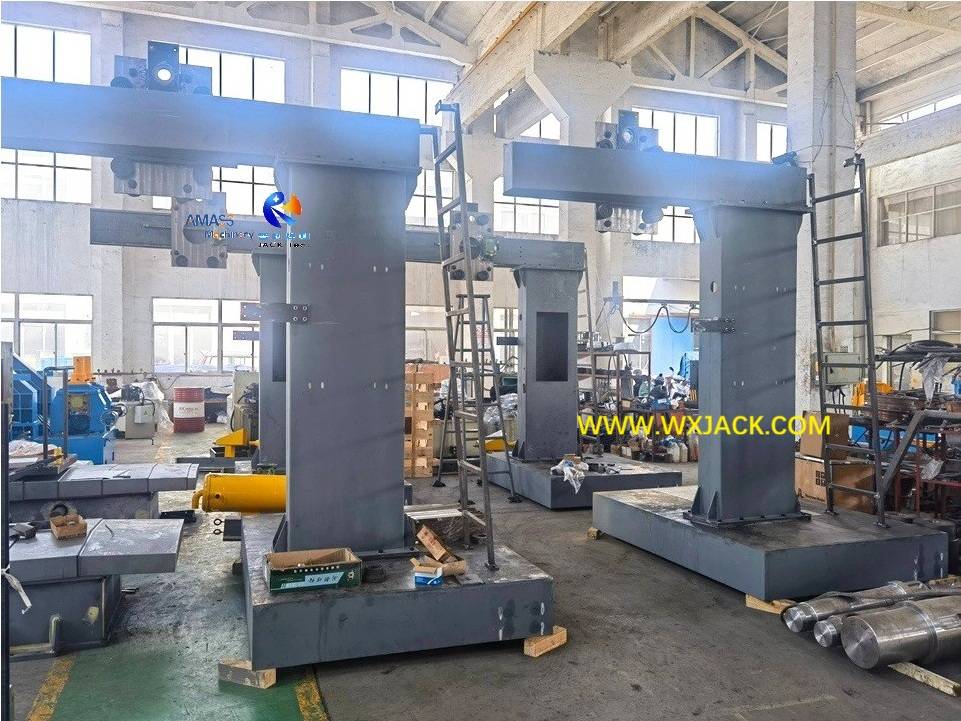

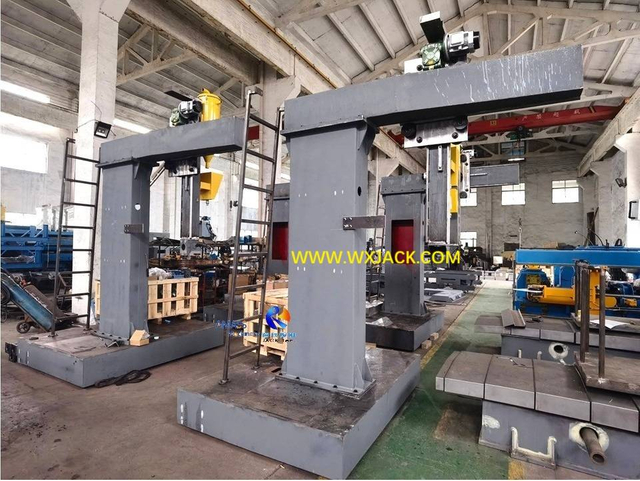

Inicio del montaje en el bastidor principal a partir de piezas fabricadas.

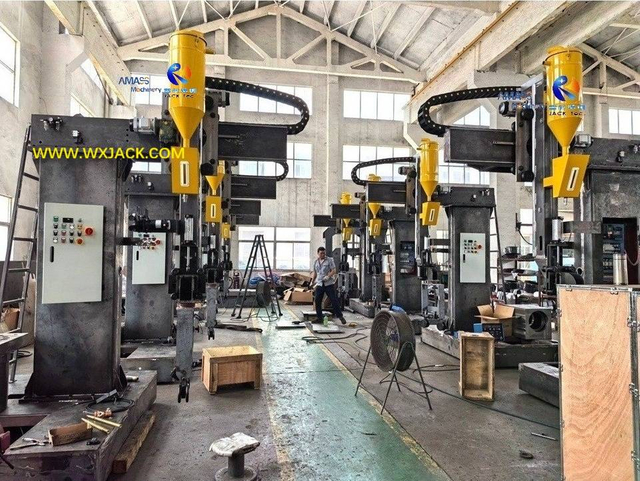

Se ensamblan y conectan 8 conjuntos de LHC

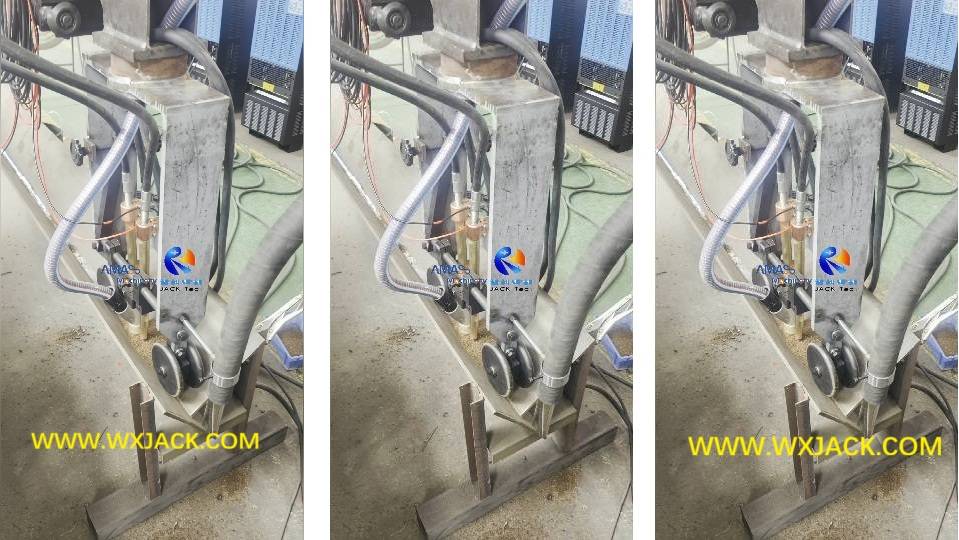

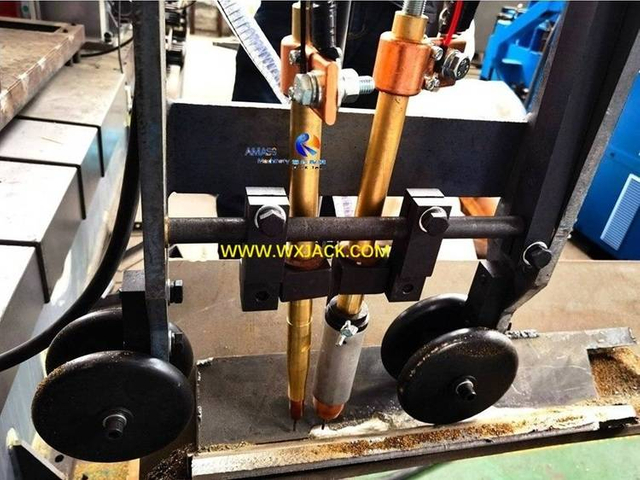

Prueba de soldadura SAW con arco en tándem SAW , puede ver 2 piezas de sopletes de soldadura en H Beam

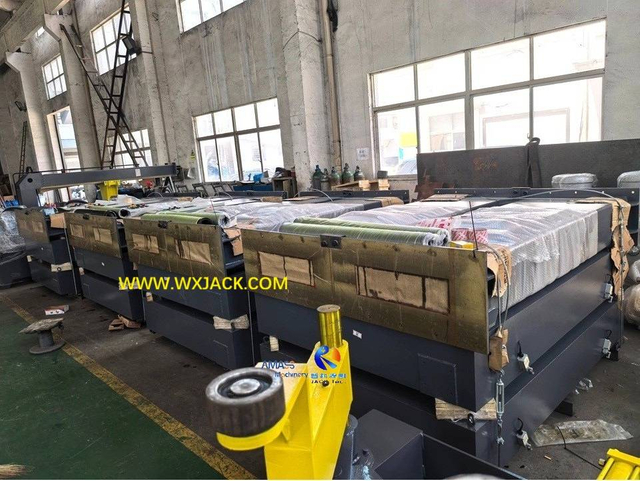

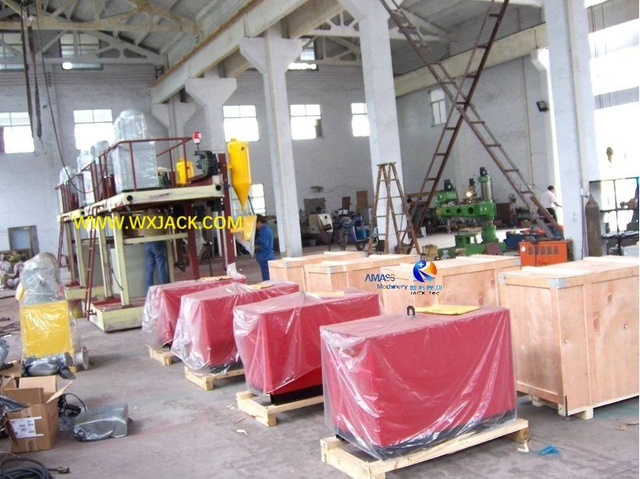

4 juegos de LHC empaquetados y preparados para entrega por lotes en julio del año 2025

Vídeos de la máquina soldadora de vigas IH tres en uno y de único propósito Wuxi JACK

Especificaciones técnicas de la máquina de soldadura de pórtico de vigas IH tres en uno y de único propósito Wuxi JACK

A continuación se muestran los parámetros de diferentes modelos de máquina de soldadura por arco sumergido con viga Wuxi JACK IH, son para su revisión rápida. Para obtener una introducción más detallada, consulte la sección final de esta página:
Artículo Tipos de máquina soldadora de vigas Wuxi JACK IH
Modelo LHC LHT LHA:
LHA4Z/5Z/55Z/4C/5C		 PHJ y ZHJ:
PHJ15/18/20
ZHJ10/12/15 /18/20
Tipo Máquina de soldadura por arco sumergido con haz IH de un solo propósito tres en uno
Ancho de brida ( mm ) 200-800/ 150-1000,
o especial		 200-800/ 150-1000,
o especial		 200-800,
o especial		 PHJ: 200-800;
ZHJ: 150-750,
o especial
Espesor de brida ( mm ) 6-40/60/80/100 6-40/60/80/100 6-40/60/80/100 3-40
Altura de la red ( mm ) 200-2000 200-2000 200-1200/1500/ 1800/2000 200-1000/1200/1500 /1800/2000
Grosor de la red ( mm ) 6-60 6-60 6-60 3-32
Longitud de la viga H ( mm ) 4000-15000
Modo de soldadura Soldadura SAW de filete de 45° , arco simple / arco doble / arco tándem Soldadura SAW plana de 0° , arco simple/arco doble/arco tándem;
Soldadura GMAW plana a 0°
Haz H aplicable Todos los tamaños, especialmente espesor grande ( ≥40 mm ) Viga H Viga H de tamaño pequeño a mediano, espesor ≦40 mm
Ventaja Puede realizar varias veces soldadura SAW en la viga H hacia adelante y hacia atrás para fortalecer la costura de soldadura. Alta eficiencia, integrando 3 funciones de montaje, soldadura, enderezamiento.
Velocidad de soldadura
( mm/min. )		 240-2400 120-1200
Control
de velocidad de soldadura		 Controlado con inversor AC, con display digital, modulado con mando giratorio.

Potentes capacidades de la máquina de soldadura por arco sumergido con viga Wuxi JACK IH

Como productor profesional en la industria de equipos de soldadura y corte, que produce varias máquinas de la línea de producción de vigas IH, Wuxi JACK detalla cada detalle de nuestro diseño:
1) Unidad de seguimiento de costura de soldadura en tiempo real, , estilo combinado de resorte mecánico y control de gravedad flotante;
2) Unidad de gestión de posición del soplete de soldadura de alta precisión

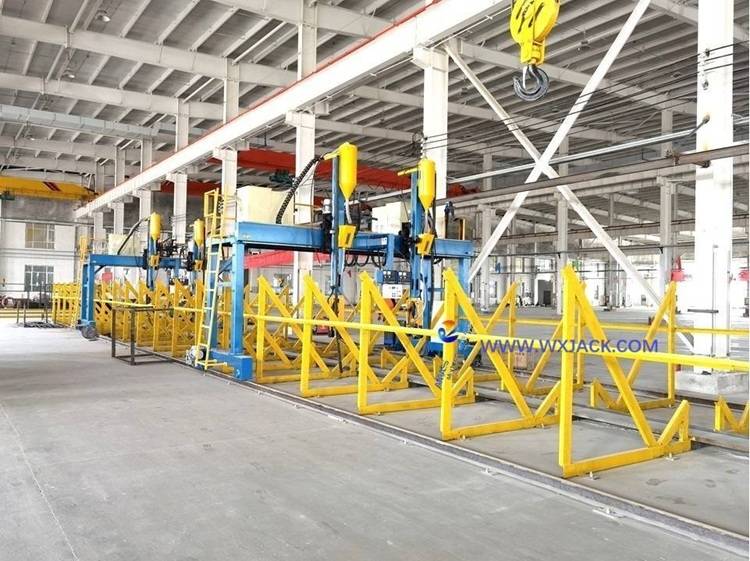

1 I H Beam Gantry Welding Machine 1 IMG_20210423_124640 A
2 I H Beam Gantry Welding Machine IMG_0199 A
3 I H Beam Welding Machine 5 微信图片_20210629110228 A
4 I H Beam Welding Machine 7 A
5 I H Beam Gantry Welding Machine 10 _20210628161451 A
6 I H Beam Submerged Arc Welding Machine 50
7 I H Beam Submerged Arc Welding Machine 23 IMG_20250311_112303 A
8 I H Beam Gantry Welding Machine 25 IMG_20161207_093110 A
Máquina de soldadura de pórtico para vigas IH 11 IMG_0220

Uso extensivo de la máquina de soldadura de vigas IH tres en uno y de único propósito Wuxi JACK

A. Función de la máquina soldadora de pórtico para vigas IH:

1. Importancia vital: Como segundo conjunto de equipos en la ruta de tecnología de proceso de la línea de producción de vigas H, la máquina de soldadura por arco sumergido de vigas IH realiza la soldadura terminada en vigas TIH ensambladas. Su rendimiento determina directamente la calidad de las piezas acabadas;
2. Ruta del proceso para soldar la producción de vigas H: Sigue la estación anterior Máquina de ensamblaje de vigas IH. La viga H se envía hasta aquí mediante grúa móvil o transportador;
3. Pieza de trabajo terminada: Las vigas TIH soldadas tienen un acabado rugoso. La gran entrada de calor generada durante la soldadura SAW de gran corriente provocará la deformación de la viga H tanto en la dirección longitudinal como en la brida, que deben enderezarse con diferentes tipos de máquina enderezadora de vigas H;
4. Sitio de operación de la máquina de soldadura de pórtico para vigas IH modelo Wuxi JACK LHA5C : 2 piezas de viga H en orientación de 45° : ( Fig.1 )
Fig1 IH Máquina de soldadura de pórtico de haz 1


B. Características técnicas de la máquina de soldadura por arco sumergido con vigas IH:

1. Rendimiento: como el primer equipo de aplicación amplia para 2 soldadura SAW y CO, la máquina soldadora de vigas IH produce cordones de soldadura desde el dedo pequeño hasta el dedo gordo, en alturas de 5 mm a 12 mm y superiores , con una orientación de viga H de soldadura de filete de 45° o 0° , que tiene puntos positivos de penetración profunda: el operador

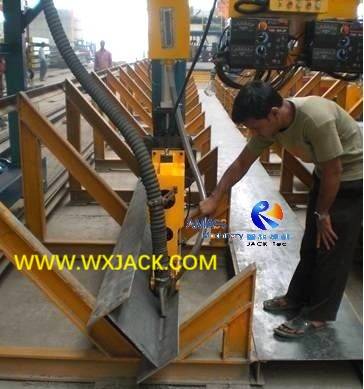

de Bangladesh observa una viga H posicionada a 45° en soldadura SAW: ( Fig.2 )
Fig2 Máquina de soldadura de vigas IH 4

2. Característica de funcionamiento de la máquina soldadora de vigas IH:

1) Soldadura de filete: la sección transversal de la costura de soldadura es triangular y el soplete de soldadura es perpendicular a la costura de soldadura formada durante la operación;
2) Orientación del soplete de soldadura y del haz H: Por esta razón, el haz H está en 45° y el soplete mira hacia abajo, en los modelos LHC/ LHA/ LHT exclusivamente, o el soplete está en 45° y el haz H está en posición vertical, en el caso de la máquina soldadora de vigas IH 3 en 1:

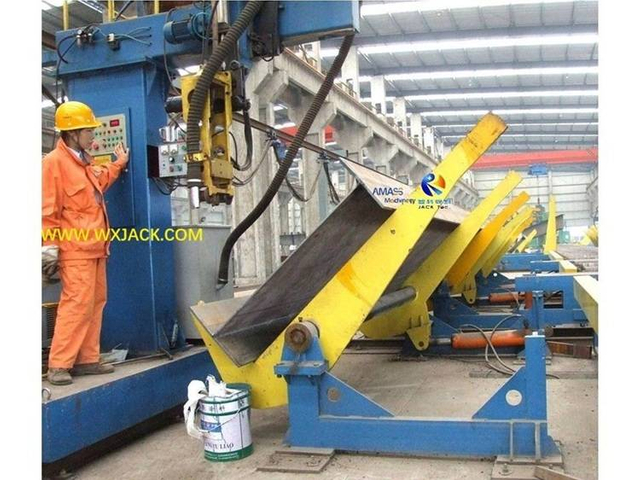

a) Soplete de soldadura verticalmente hacia abajo y haz H de 45°, en los modelos LHC / LHA / LHT exclusivos Máquina soldadora de pórtico de vigas IH: ( Fig.3 )

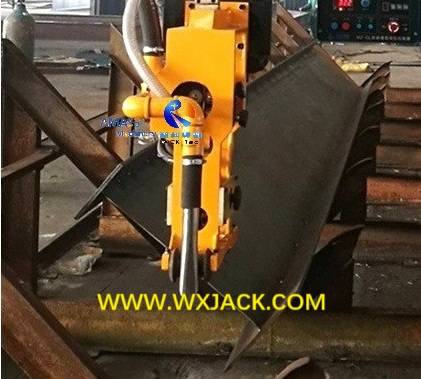

Fig3 IH Máquina de soldadura de arco sumergido de haz 1

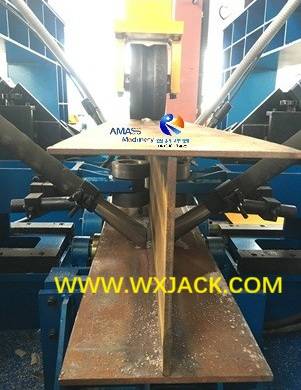

b) Coloque verticalmente la viga H y el soplete de soldadura de 45°, en tres en uno modelos PHJ / ZHJ Máquina de soldadura de vigas IH 3 en 1: ( Fig.4 )
Fig4 Máquina de soldadura de vigas IH tres en uno 16


C. Unidades suplementarias de soldadura de la máquina soldadora de vigas IH:

1. El diámetro del alambre de soldadura difiere en cierto rango, dependiendo de la corriente de soldadura nominal, desde un mínimo de Φ1,6 mm para 2 soldadura con gas blindado de 500 A CO para máquinas de modelos tres en uno, hasta un máximo de Φ 5,0 mm en el caso de soldadura SAW de 1000 A a 1600 A;

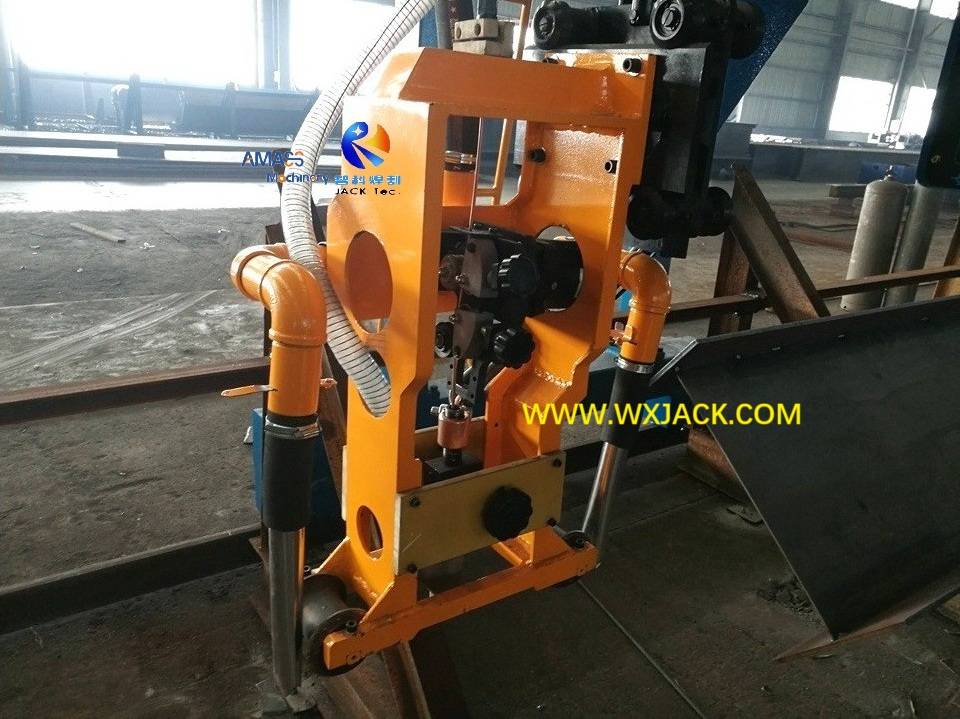

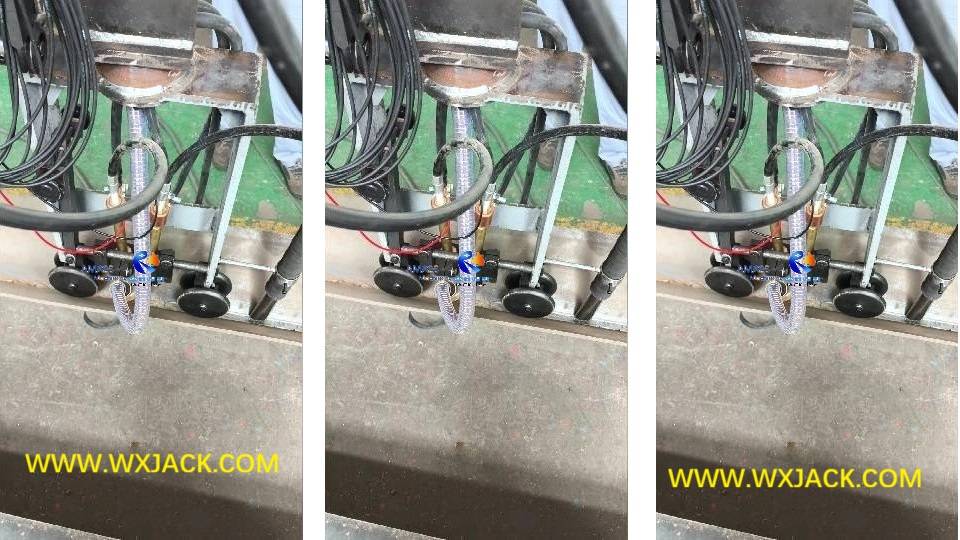

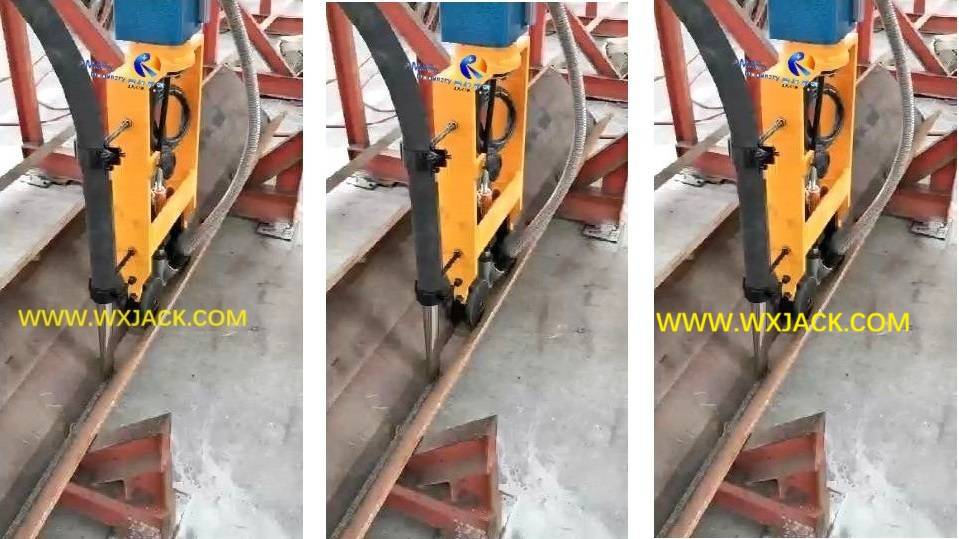

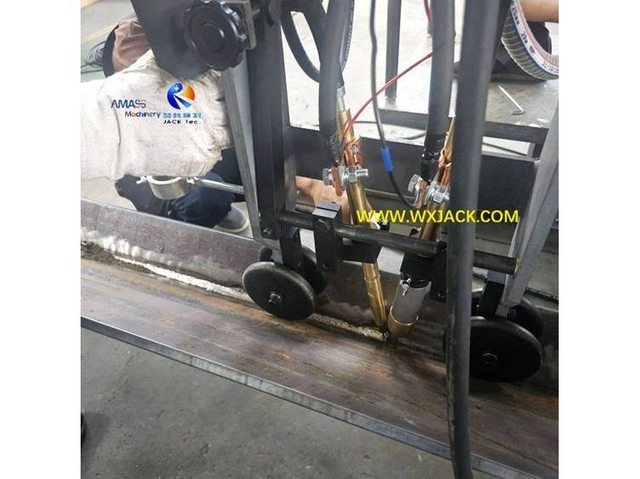

2. El rastreador de costura de soldadura es una configuración necesaria para el único propósito de la máquina de soldadura por arco sumergido con viga IH modelos LHC / LHA / LHT ;
3. La costura de soldadura terminada tiene punta de soldadura de gran tamaño/resistencia sólida/cara de cubierta ancha/deposición profunda, formando marcos metálicos en forma de H con gran resistencia:

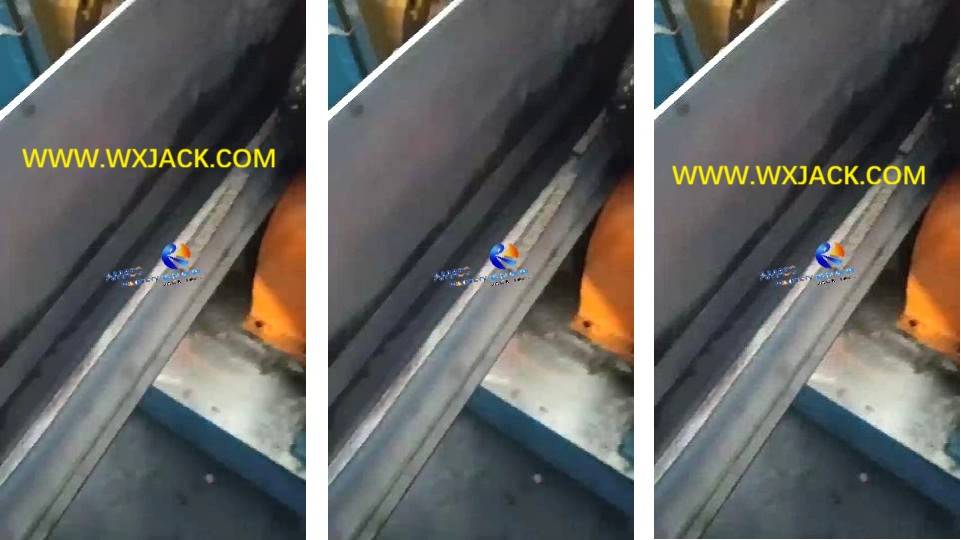

Costura de soldadura terminada de soldadura SAW de arco en tándem , en la pieza de prueba Viga H, durante la producción de la exportación de Wuxi JACK a Rusia Modelo LHC Máquina de soldadura de vigas IH de diseño especial de diseño especial, de mayo a julio del año 2025. El espesor del ala de la viga H puede ser de hasta 100 mm , con D.C.1600A y A.C.1200A : ( Fig.5 )

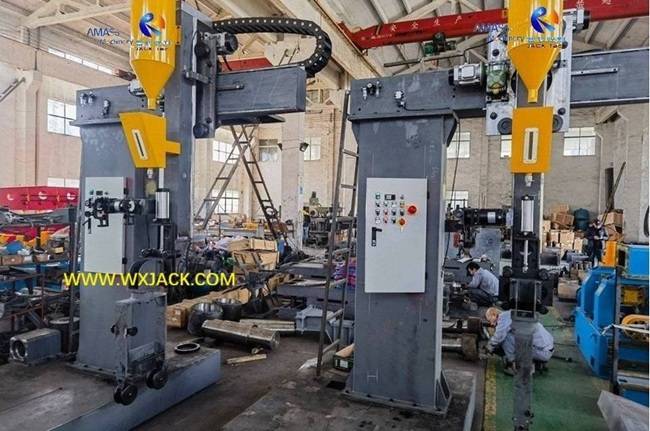

Máquina de soldadura de vigas Fig5 IH 43

Trabajos de preparación para la puesta en uso de la máquina de soldadura de pórtico para vigas Wuxi JACK IH

Como se muestra en las fotografías de arriba, el funcionamiento diario exitoso de la máquina implica los siguientes seis pasos necesarios para su preparación:

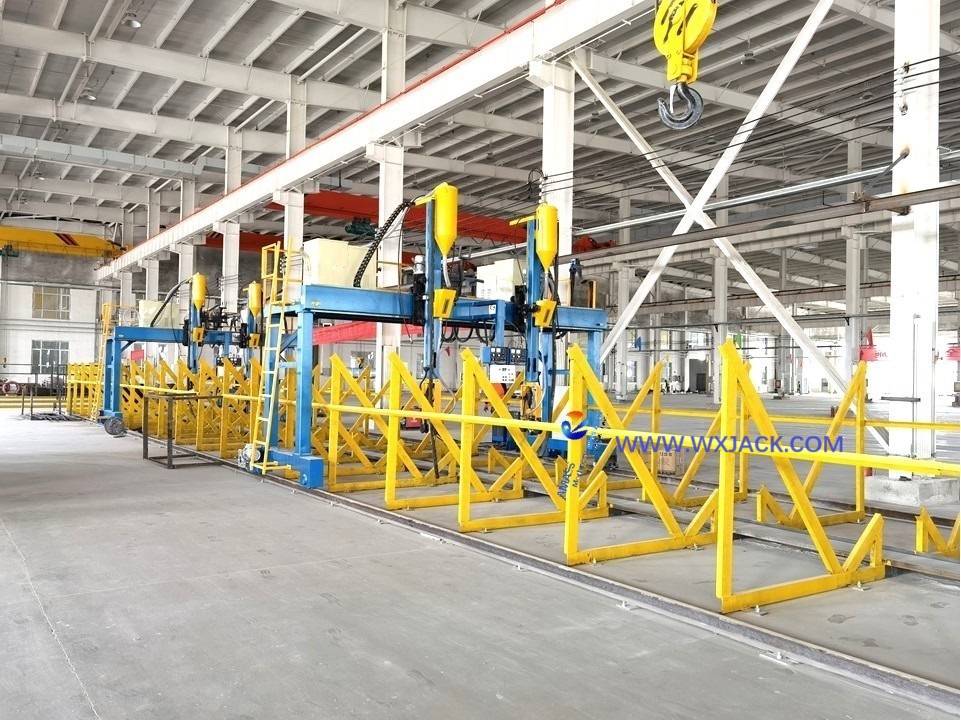

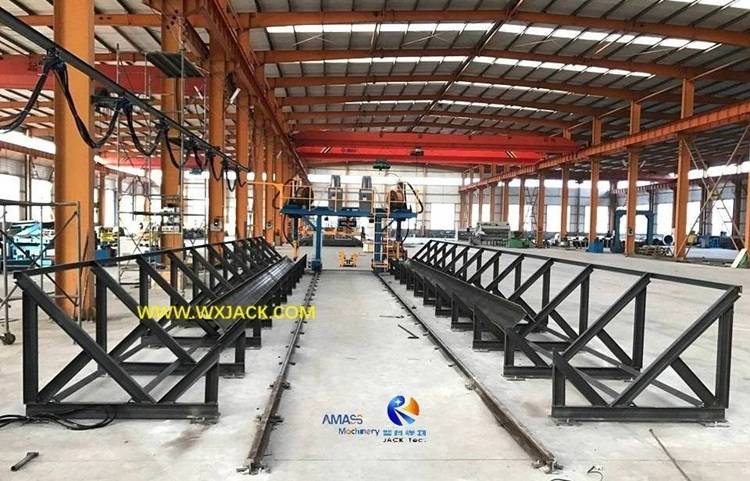

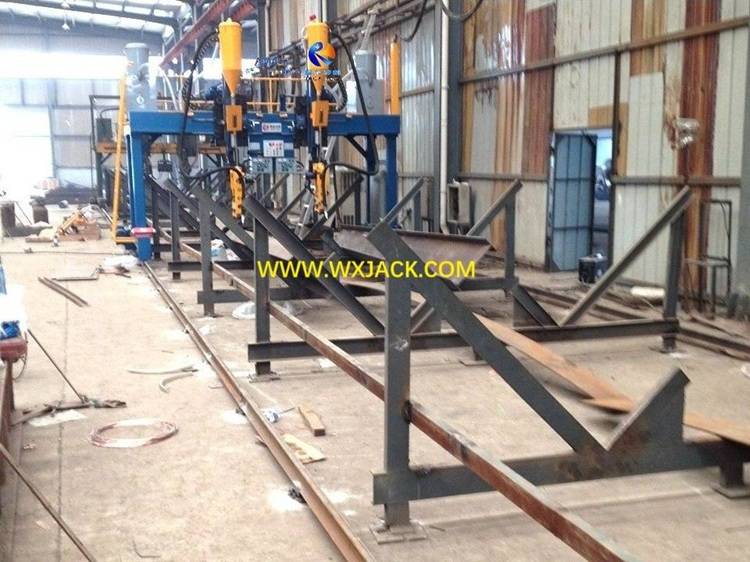

1. Bastidores de sujeción de vigas H de la máquina soldadora de pórtico para vigas IH:

1) Para ahorrar costos a los clientes, estos soportes generalmente los preparan ellos mismos, según impresiones del productor Wuxi JACK;
2) Cada uno de estos soportes son 2 triangulares, uno grande y otro pequeño, uno frente al otro, formando un ángulo incluido de 45°, con refuerzos dentro de los 2 triangulares y conectados en una unidad integral.
3) Estos soportes deben colocarse y fijarse en una fila con alineación precisa durante la etapa de instalación y probarse su linealidad durante la puesta en servicio;
4) Para las dos ramas de la máquina modelo LHA: operación central LHAZ y operación lateral LHAC , la orientación de los bastidores triangulares es diferente;
5) Estos soportes deben quedar claros antes de la instalación;


2. Instalación de rieles guía de la máquina soldadora de vigas IH:

Esto debe completarse con un paralelismo preciso y una extensión correcta:
1) Esta es la condición previa para garantizar un movimiento longitudinal preciso y estable del bastidor principal de la máquina, durante toda la operación de soldadura;
2) Existen tolerancias técnicas correspondientes estipuladas en las especificaciones de la máquina;



3. Disposición razonable de las unidades de funciones suplementarias de soldadura de la máquina de soldadura por arco sumergido con vigas IH:

Esta máquina tiene una gran cantidad de mecanismos de soporte de soldadura, ya que un conjunto de la máquina tiene 2 grupos ( serie LHA y modelo LHT ) o 1 grupo ( modelo LHC ) de cada especie de celdas funcionales, que incluyen:
1) Máquinas de soldadura por arco sumergido y su consola de control, para soldadura SAW por arco en tándem, la consola de control combina fuentes de alimentación de soldadura de CC y CA;
2) Unidad de alimentación y tensado de alambre de soldadura;
3) Unidad de alimentación y reutilización de fundente de soldadura;
4) Rastreador de costuras de soldadura;



4. Utilidad de taller bien planificada para ejecutar la máquina soldadora de vigas IH:

1) Red eléctrica: el taller para la instalación de una máquina soldadora SAW de gran corriente debe tener suficiente capacidad eléctrica. Incluyendo: cables de alimentación eléctrica, de máquinas y de soldadura, soportes para colgar cables, etc.;
2) Por ejemplo, para el modelo LHC grande de diseño especial en junio de 2025, se debe preparar un juego de máquina con capacidad eléctrica de:
a) la máquina modelo LHC en sí, 5kW, 25A;
b) Máquina de soldar ZD7-1600 DC SAW, 84kW, 160A;
c) Máquina soldadora ZDE7-1200 AC SAW, 71kW,150A
3) Regulador de voltaje: La red eléctrica estable sin fluctuaciones afecta directamente el rendimiento de la fuente de alimentación SAW y, por lo tanto, la calidad de la soldadura;



5. Medidas de seguridad y celdas en la máquina soldadora de vigas Wuxi JACK IH:

Se trata de unidades auxiliares pero indispensables para el funcionamiento diario de la máquina. Puede que normalmente lo pases por alto, pero no puedes prescindir de él. Por ejemplo:
1) Subir escaleras en el lateral del bastidor principal de la máquina. El bastidor principal mecánico de algunos modelos de máquina tiene una altura de hasta 4000 mm. Por lo tanto, una escalera de ascenso instalada correctamente y una valla circundante es de vital importancia para garantizar la seguridad de los operadores;
2) Valla de protección que rodea la plataforma;
3) Luz de alarma;



6. Plan cuidadoso de flujo de material al operar la máquina soldadora de vigas H:

Esto incluye:
1) Entrada de la viga H ensamblada de materias primas ;
2) Pieza de trabajo terminada SAW soldada con viga H enviada;
3) Elevación interna y volteo de Viga H mediante puente grúa, en el caso de equipo único modelo LHA ​​o LHT ;
4) Ubicar el tablero de control de la máquina, las máquinas de soldar SAW y la máquina de reutilización de fundente de soldadura SAW. Esto es especialmente importante para el modelo LHC , que tiene una estructura de columnas, propensa a desequilibrios, si no se planifica cuidadosamente.

Unidades de funciones de soporte en la máquina de soldadura por arco sumergido con vigas IH

El funcionamiento exitoso de la máquina necesita un trabajo en equipo integral de la propia máquina, con todas las unidades de función importantes subcontratadas: 1)
máquinas SAW (soldadura por arco sumergido) y consolas de control;
2) Tubos de alimentación de alambre de soldadura;
3) Grupo de transporte y reutilización de fundente de soldadura:

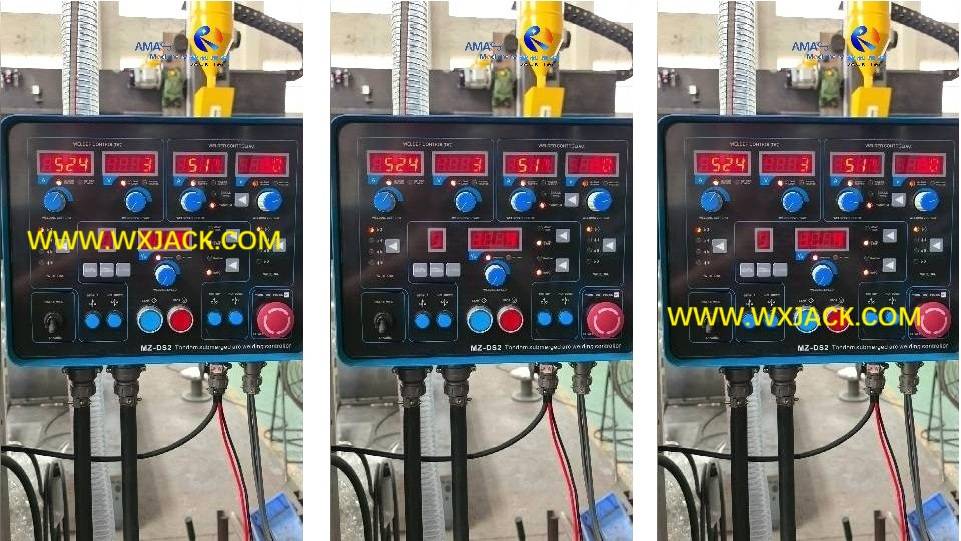

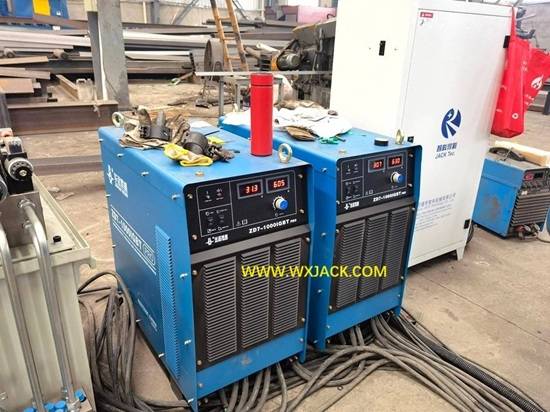

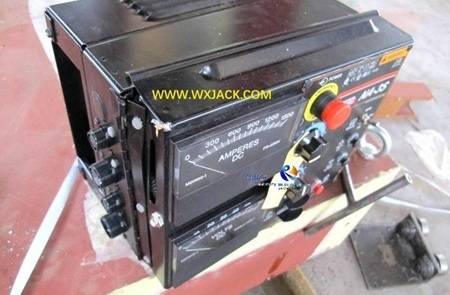

1. Consola de control y fuente de alimentación de soldadura por arco sumergido en la máquina de soldadura de pórtico de vigas IH

1) Cantidad: En un juego de máquina de pórtico móvil modelo LHA ​​o máquina de marco abierto LHT modelo T, hay 2 juegos de máquinas soldadoras SAW y su consola de control; Mientras que en el modelo LHC de tipo carrito móvil, hay 1 juego;
2) Importancia: Estas son las unidades funcionales principales para el funcionamiento de la máquina. Controla parámetros críticos del proceso: Corriente de soldadura/Voltaje/Velocidad de alimentación del alambre, etc.;
3) Diseño: Las máquinas soldadoras SAW generalmente se colocan en el suelo del taller, cerca del marco principal y del tablero de control eléctrico de la máquina soldadora de vigas IH. Esto es para lograr una operación conveniente y menos movimiento del operador;

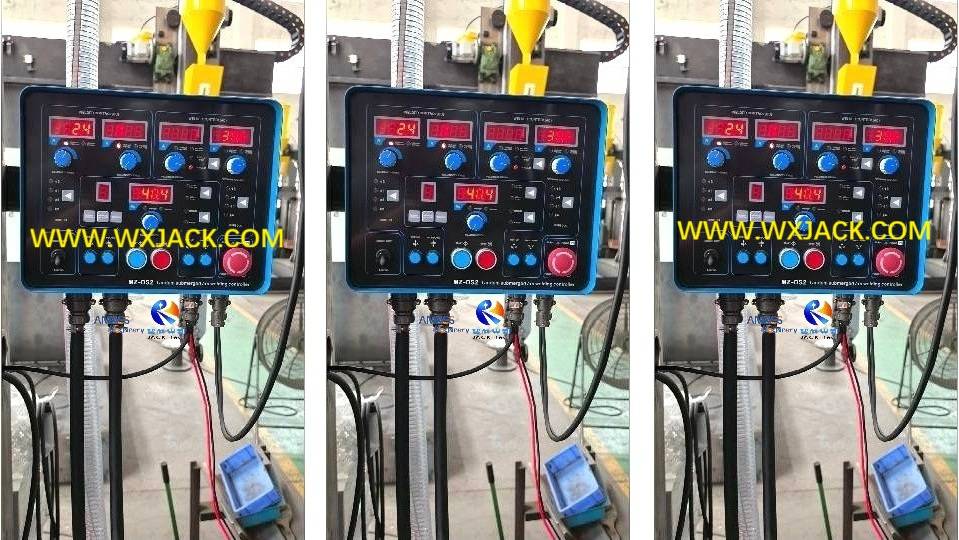

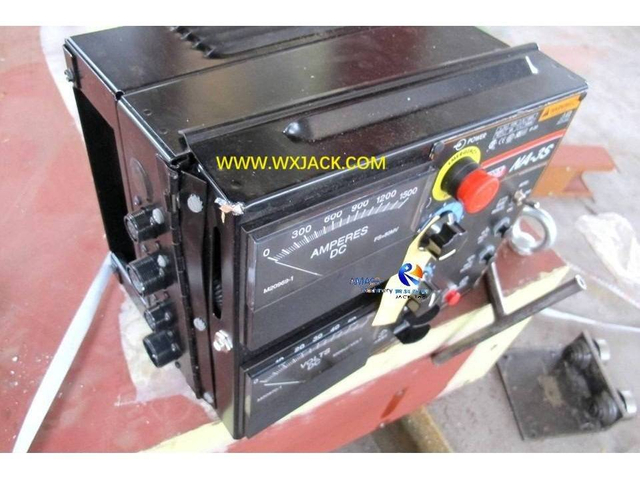

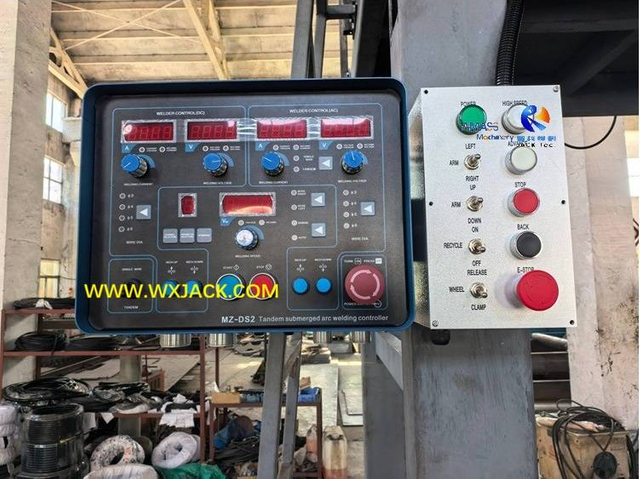

4) Las consolas de control de las máquinas de soldar SAW están instaladas junto con el panel de operación de la máquina;

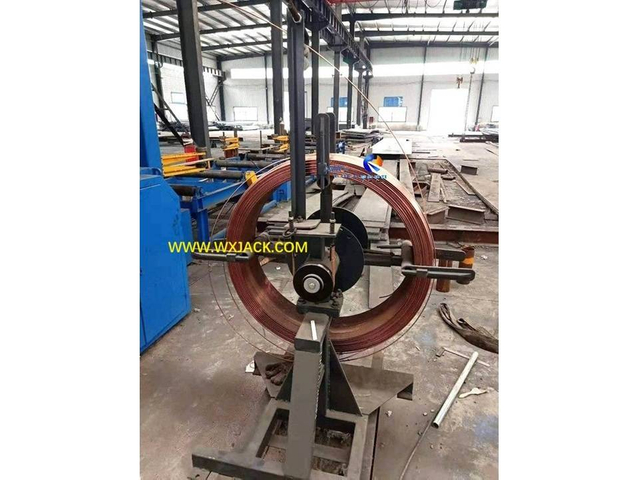

2. Unidades de alimentación de alambre de soldadura de la máquina de soldadura por arco sumergido con vigas IH

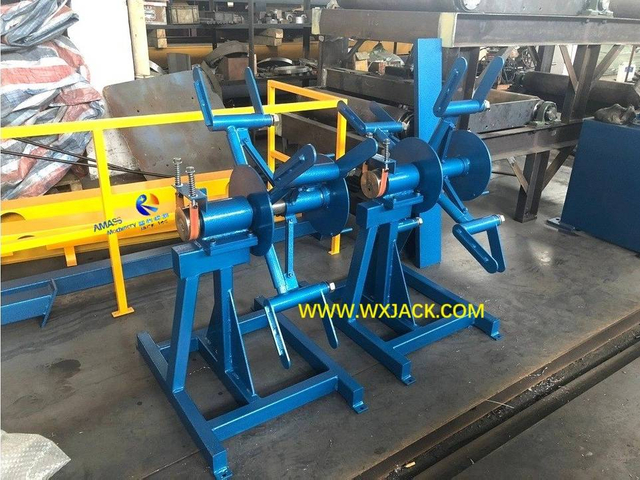

1) Composición: Este grupo incluye el carrete de alambre de soldadura y el tubo de alimentación de alambre;
2) Cantidad: Un juego de máquina soldadora SAW está equipado con un juego de unidad de alimentación de alambre de soldadura. Por lo tanto, hay un total de 2 juegos en un juego de los modelos LHA y LHT I Máquina de soldadura de pórtico para vigas H, y 1 juego en el modelo LHC ;
3) Especificación: El alambre de soldadura SAW es de tipo sólido, en el rango de diámetro de Φ3.2mm / Φ4.0mm / Φ6.0mm , grado H10Mn2 ;
4) La velocidad de envío del alambre de soldadura es siempre directamente proporcional a la corriente de soldadura. Esta velocidad se controla y se muestra automáticamente en la consola de control de la máquina de soldar SAW;

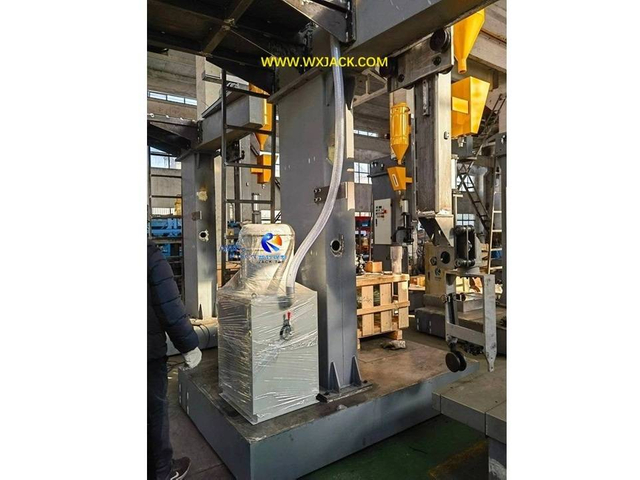

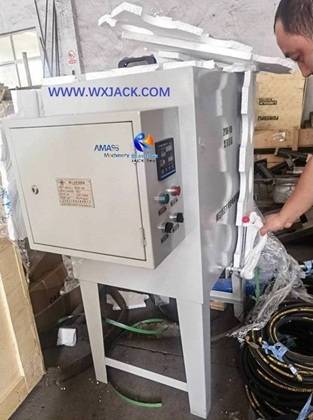

3. Grupo de transporte y reutilización de fundente de soldadura en la máquina soldadora de vigas IH

1) Composición: Este sistema incluye tubo transportador de fundente de soldadura, tolva de fundente, tubo de succión para reutilización; Los tubos de transporte y succión se instalan junto con el soplete de soldadura como una unidad integral;
2) Cantidad: Se suministra un juego de fuente de alimentación SAW con un grupo de sistema de reutilización de fundente de soldadura. Por lo tanto, hay 2 unidades en un conjunto de máquinas modelo LHA ​​y LHT , y 1 unidad en un conjunto de máquinas modelo LHC ;
3) Instalación: Para ahorrar ocupación de terreno de la máquina soldadora de vigas IH, las unidades de reutilización del fundente de soldadura se colocan en la plataforma aérea del bastidor principal de la máquina; Las tolvas de fundente de color amarillo están montadas justo encima de los sopletes de soldadura, en la parte frontal de la viga horizontal;
4) Naturaleza del trabajo: durante la soldadura SAW, la velocidad de transporte del fundente es constante; Si la máquina de soldadura por arco sumergido con vigas IH funciona en una ciudad con una humedad del 70 % o más, se debe instalar un calentador en el lugar de trabajo. Por ejemplo, en octubre del año 2025, cuando Wuxi JACK entregó un juego de máquina modelo LH5AZ a un cliente en la ciudad de Cali de Colombia, país sudamericano, el cliente también solicitó equipar un juego de calentador de flujo de soldadura ZYDH-100, junto con la máquina de soldadura de pórtico de vigas IH modelo LHA5Z.

Categorías de la máquina soldadora de vigas Wuxi JACK IH

1. Cuatro tipos principales de máquinas de soldadura por arco sumergido con vigas IH:

El modelo de máquina difiere en el enfoque de la aplicación (tamaño de la viga H) y la estructura mecánica:
1) Columna de carro modelo LHC para uso automático en la línea de producción de vigas H;
2) Tipo pórtico móvil serie LHA , que incluye 2 ramas de operación central LHAZ y operación lateral LHAC;
3) Tipo móvil de estructura abierta LHT Modelo T ;

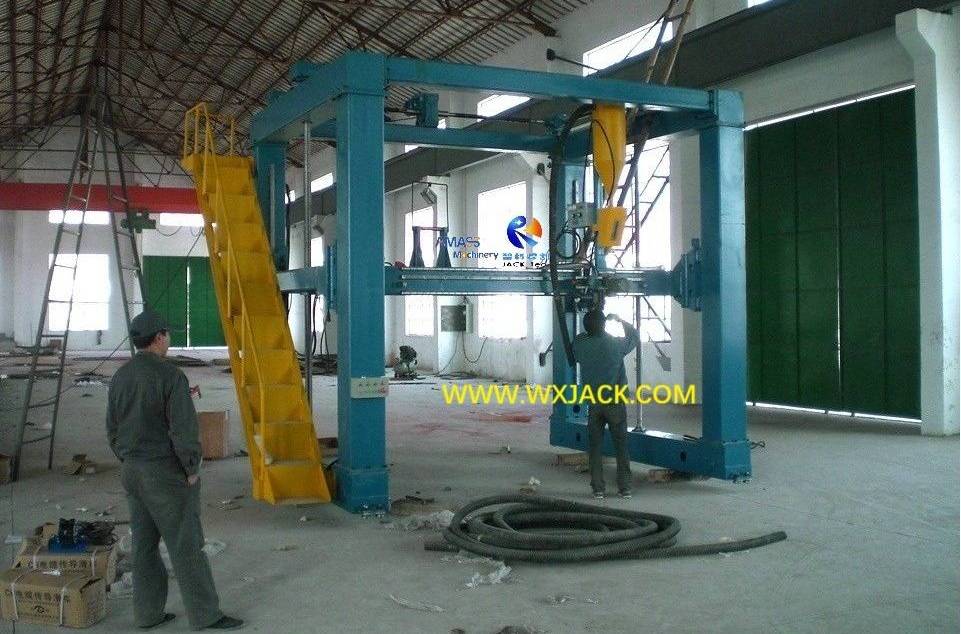

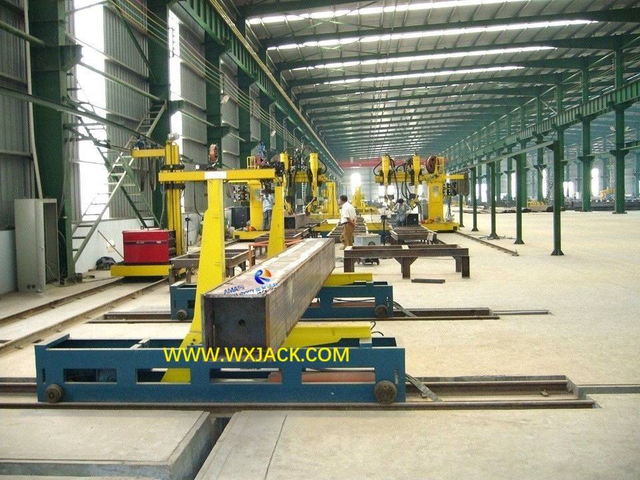

4) Máquina de soldadura de poste largo con marco de pórtico tipo CAJA móvil de diseño especial LHG / LHD


2. Parámetros técnicos de la máquina soldadora de pórtico para vigas IH:

1) Máquina soldadora de vigas IH con columna móvil y carro LHC

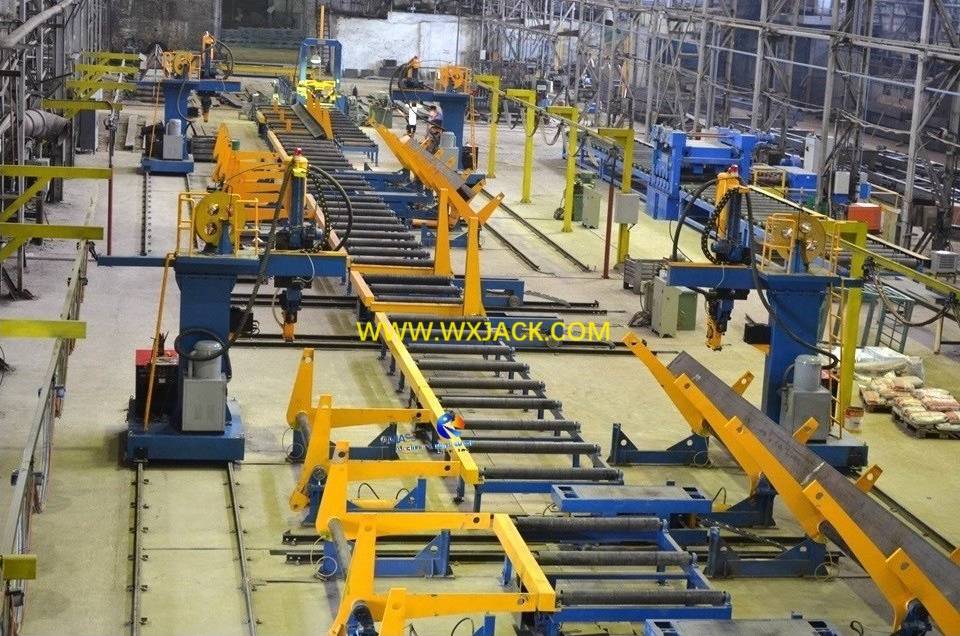

1 Máquina soldadora de vigas IH 2
Modelo LHC
Posición del operador durante la operación Soportes sobre
carro móvil
Personal de trabajo 1 operador
Haz H máx. Altura de la red 3000 mm
H espesor web de haz de haz 6-32/60/80 mm
H Rango de ancho de la brida del haz de haz 200-800 mm
H Rango de espesor de brida de haz de haz 6-40/60/80/100 mm
H Longitud del haz 4.000-15.000 mm
Haz H máx. Peso 20 toneladas
Cantidad de unidad de soldadura en 1 juego de máquina 1 unidad
Velocidad de soldadura SAW con viga H 240-2400 mm/min.,
control inversor

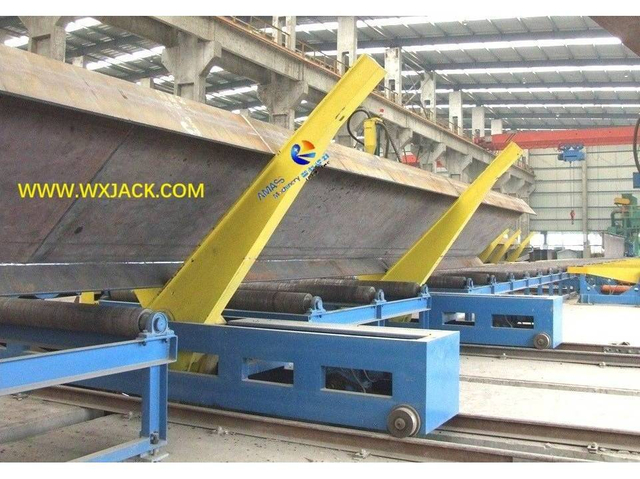

Vuelco del haz H Máquina de rotación de 60° con accionamiento hidráulico


2) Máquina soldadora de pórtico para vigas LHA IH

Modelo LHA4Z / LHA5Z / LHA55Z
LHA4C / LHA5C
Posición del operador durante la operación Se encuentra en el piso del taller:
LHAZ: En el medio;
LHAC: En el lateral
Personal de trabajo LHAZ: 1 Operador
LHAC: 2 Operadores
Haz H máx. Altura de la red LHAZ: 1200/1800/2000 mm; LHAC: 1500/2000 mm
H espesor web de haz de haz 6-32/60/80 mm
H Rango de ancho de la brida del haz de haz 200-800 mm
H Rango de espesor de brida de haz de haz 6-40/60/80/100 mm
H Rango de longitud del haz H 4.000-15.000 mm
Haz H máx. Peso 20 toneladas
Cantidad de unidad de soldadura en 1 juego de máquina 2 unidades/juego
Velocidad de soldadura SAW con viga H 240-2400 mm/min.,
control inversor
Estilo de manejo de haz IH Grúa viajera

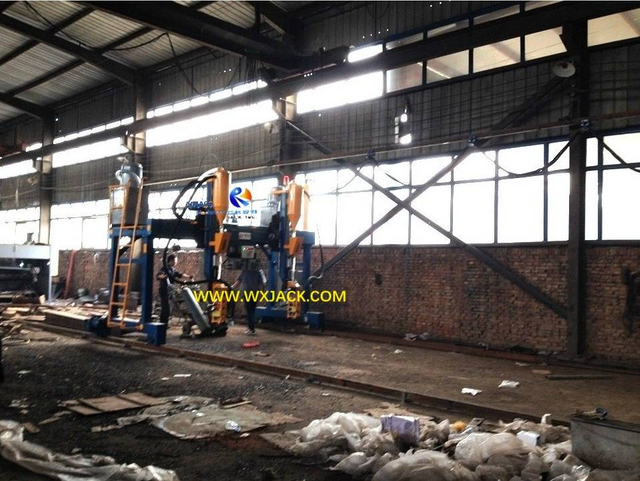

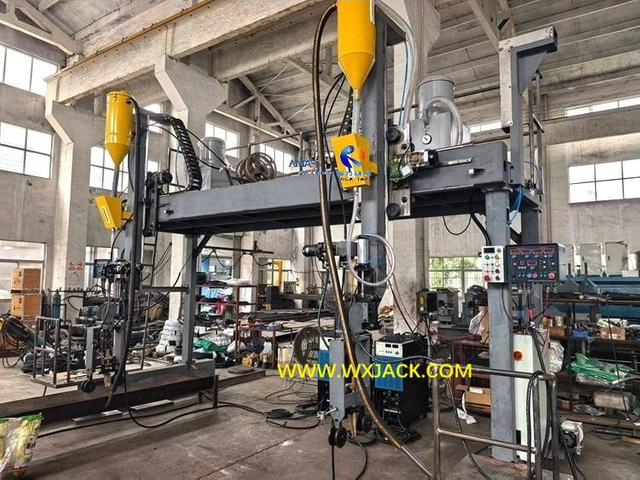

2 Máquina de soldadura de pórtico para vigas IH 20

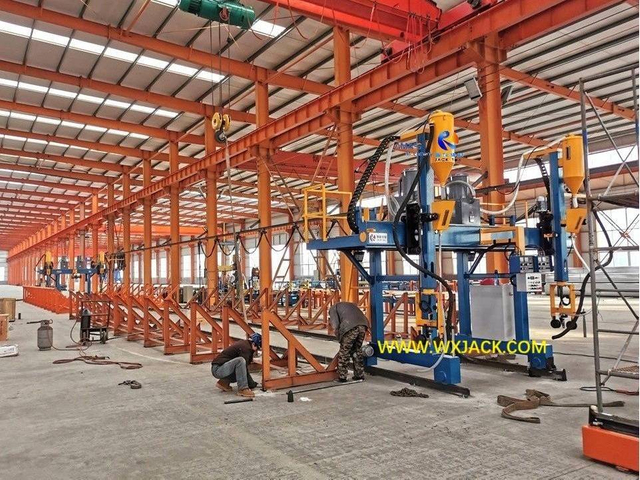

3) Máquina de soldadura de pórtico para vigas IH de estructura abierta con marco LHT T

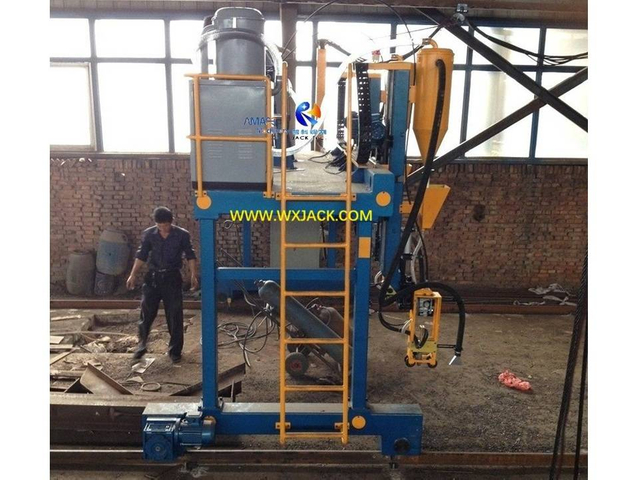

3 Máquina soldadora de pórtico para vigas IH 22
Modelo LHT
Posición del operador durante la operación Medio debajo de
la viga horizontal
Personal de trabajo 1 operador
Haz H máx. Altura de la red 3000 mm
H espesor web de haz de haz 6-32/60/80 mm
H Rango de ancho de la brida del haz de haz 200-800 mm
H Rango de espesor de brida de haz de haz 6-40/60/80/100 mm
H Longitud del haz 4.000-15.000 mm
Haz H máx. Peso 20 toneladas
Cantidad de unidad de soldadura en
1 juego de máquina		 2 unidades/juego
Velocidad de soldadura SAW con viga H 240-2400 mm/min.,
control inversor
Formulario de manejo de vigas H Grúa viajera

4) Máquina de soldadura de pórtico LHG/LHD

Pieza de trabajo aplicable Varilla larga, poste de luz
Longitud de la pieza de trabajo L 9000-16000 mm
Diámetro de extremo grande D ≤Φ2500mm
Diámetro de extremo pequeño D ≥Φ300mm
Cono de la pieza de trabajo a = 8 ° (a = (dd)/l)
Peso de la pieza de trabajo ≤6000kg
Velocidad de movimiento del pórtico
( velocidad de soldadura ) 		200-2000 mm/min.,
control inversor
Motor de transmisión de movimiento de pórtico 2x1,1kW, doble accionamiento
Ferrocarril de Movimiento de Gantry 24 kg/m, perfeccionamiento preciso
Motor de movimiento transversal de la antorcha de soldadura 0,2kW
Motor de elevación de plataforma interna 2,2kW
Velocidad de elevación de la plataforma interna 1500 mm/min.
Máquina de soldadura de pórtico de 4 postes de luz 7 CIMG1426

Rango de aplicación y equipos relacionados de la máquina soldadora de pórtico para vigas IH

1. Rango de aplicación de la máquina soldadora de vigas IH:

1) Producción de vigas H: Como equipo central para producir soldadura de vigas T/ I/ H, los modelos LHC/ LHT/ LHA SAW de máquina de soldadura por arco sumergido con vigas IH son indispensables en la línea de producción de vigas IH automáticas y semiautomáticas;
2) Producción de vigas BOX: el modelo LHT también se puede implementar en la línea de producción de vigas BOX, para implementar soldadura SAW en vigas BOX ensambladas;
3) Otras piezas de trabajo largas: la variación de la máquina se puede ampliar para su uso en otros campos, por ejemplo, en ingeniería municipal, para soldar pilares largos y de diámetro relativamente pequeño;



2. Otras máquinas para la producción de vigas IH además de la máquina soldadora de vigas IH:

1) Máquina cortadora de placas de tiras CNC, para cortar placas de ancho largo y pequeño como materia prima;

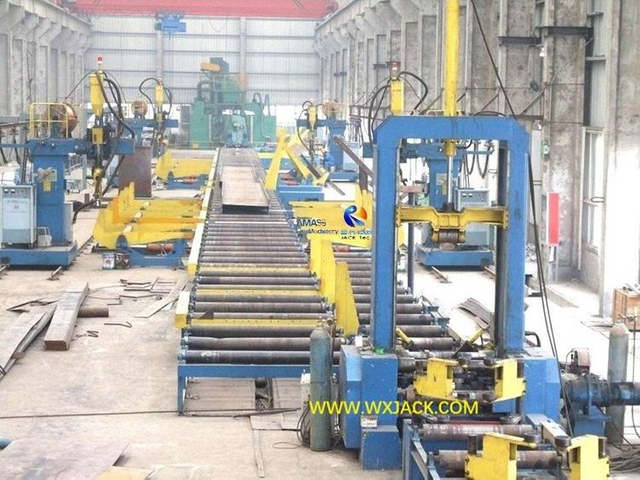

2) Máquina de ensamblaje de vigas IH, para realizar el montaje de vigas H y la soldadura por puntos;
3) Máquina enderezadora de vigas IH, para corregir la deformación longitudinal y en la brida después de la soldadura SAW;
4) Bastidor de equipo con volcado de 60° / 90° / 180° , estacionario y móvil con accionamiento hidráulico , para voltear y enviar la viga H a la estación y orientación correctas;
5) Transportador de acero en movimiento con accionamiento hidráulico y motorizado, para enviar la viga H entre las diferentes estaciones de trabajo en la línea de producción;
6) Fresadora frontal de viga BOX IH, que se está instalando en la estación EOL (Fin de línea), para fresar la cara frontal de la viga H producida;
7) Máquina integral enderezadora de soldadura de ensamblaje de vigas H 3 en 1 (Máquina soldadora de vigas IH 3 en 1), produce vigas T/ I /H de soldadura, en forma de costura de soldadura de una sola pasada para trabajos livianos a medianos.

Wuxi JACK Otras máquinas de producción de vigas H además de la máquina soldadora de vigas IH

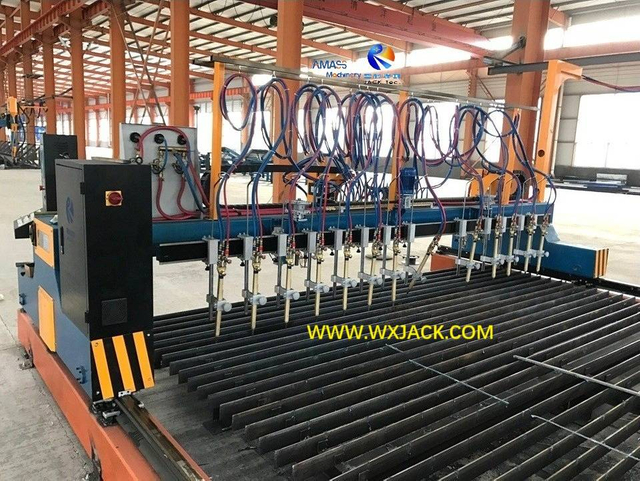

Máquina cortadora por llama de tiras CNC CNC-CG4000
Máquina de ensamblaje de vigas Z15 I H

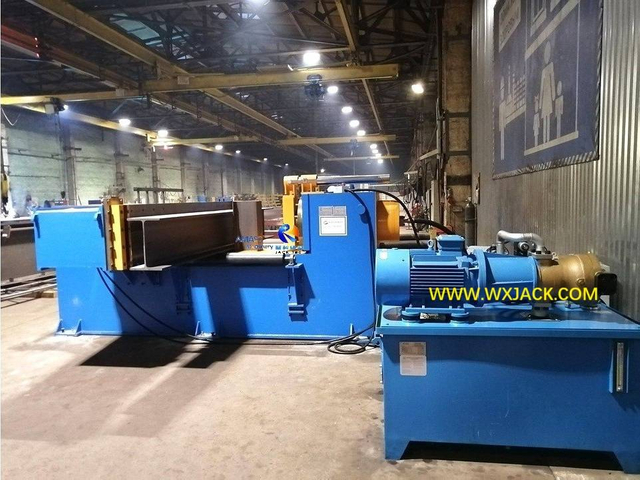

Máquina enderezadora de vigas H con accionamiento hidráulico YTJ50 - Aplanamiento de bridas

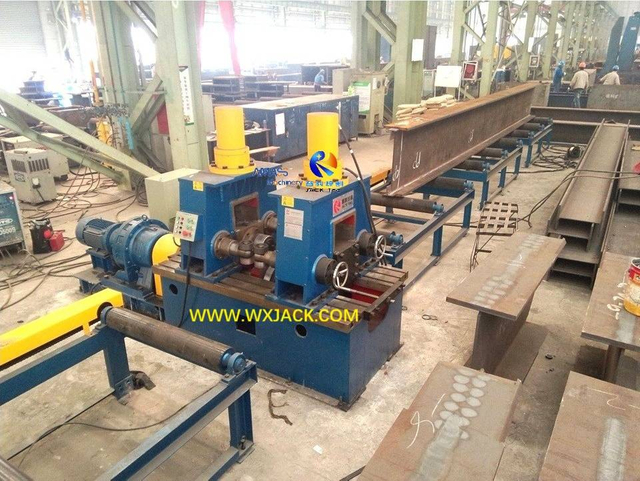

Máquina enderezadora de vigas H con accionamiento hidráulico HJ300 - Corrección longitudinal del cuerpo
Impulsión hidráulica YF1520 que vuelca la máquina móvil motorizada del volumen de ventas del haz 180° de la CAJA H
Máquina de soldadura de vigas IH tres en uno PHJ15

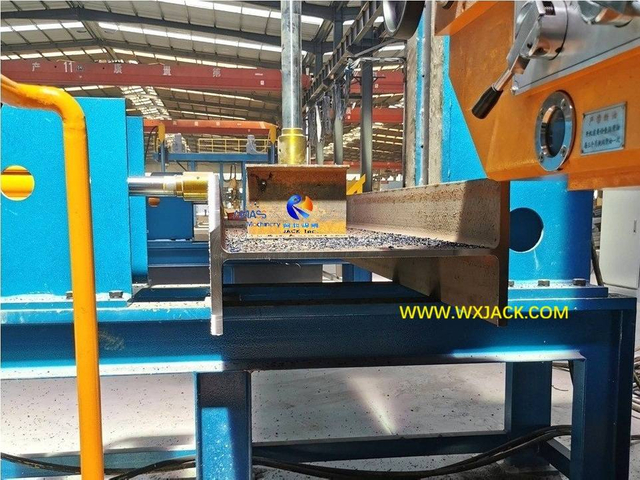

Pieza de trabajo de la fresadora frontal de viga DX1520 BOX I Cross H
Línea de producción de haz de caja de caja1500

Preguntas frecuentes sobre la máquina de soldadura de vigas Wuxi JACK IH

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829

  • Q Dónde puedo encontrar información sobre su empresa y productos?

    A Este sitio web (www.wxjack.com) es el único enlace oficial a nuestra empresa en Internet.
    Además, usted es cálidamente bienvenido para visitar nuestra empresa en el sitio a la siguiente dirección:
    No.2nd Yangdong Road, Ciudad de Yangshi, Distrito de Huishan, Ciudad de Wuxi, Provincia de Jiangsu, China

Otros productos de Wuxi JACK además de la máquina de soldadura de pórtico para vigas IH

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Máquina de cartera de caras de extremo de acero de acero DX3030
Máquina de cartera de caras de extremo de acero de acero DX3030
1. Introducción general en DX3030:
2. Constructura de DX3030: Cuerpo de máquina / cama horizontal / columna vertical / carro de fresado de la cara final / operación de pie
3. Parámetros técnicos de DX3030:

0
0
DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas
DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas
A. Alcance y uso amplio de modelos DX15XX y DX12XX SIZ convencional: modelos convencionales de máquina / uso / fondo
B. Estructura y principio de trabajo de los modelos convencionales: Principio general de estructura/ trabajo/ fresado Control y pantalla de velocidad de trabajo
C. Unidades principales de los modelos convencionales: rodamiento de bolas de servicio pesado Hiwin Preciso Guidera/ Panel de operación/ Protección en Guiderail/ Marco principal mecánico/ cabezal de fresado/ lubricación/ cabezal de corte de fresado
D. Parámetros técnicos de los modelos estándar DX12XX y DX15XX

0
0
Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H
Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H
A. Resumen del producto sobre el modelo ZHJ18:
B. Comparación técnica en la serie PHJ versus ZHJ:
C. Control de calidad en la serie PHJ y ZHJ 3 en 1:
D. Parámetros técnicos de ZHJ18:
0
0
Combinar cabezales SXBJ-18 Máquina de molienda de borde de placa de gran tamaño
Combinar cabezales SXBJ-18 Máquina de molienda de borde de placa de gran tamaño
A. Esquema en SXBJ-18:
B. Aplicación de SXBJ-18:
C. Unidades principales de SXBJ-18:
D. Parámetros técnicos de SXBJ-18:
0
0
Carga de accionamiento de cilindro de aceite SXBJ-12 Máquina de molienda de borde de doble cabezal
Carga de accionamiento de cilindro de aceite SXBJ-12 Máquina de molienda de borde de doble cabezal
A. La especialidad de la carga de la unidad de cilindro de aceite SXBJ-12:
B. Estructura y principio de funcionamiento de unidades de carga de accionamiento de cilindro de aceite hidráulico:
C. Parámetros técnicos de SXBJ-12:
0
0
Máquina de soldadura de unión de tope plana de la operación HMI MP23
Máquina de soldadura de unión de tope plana de la operación HMI MP23
A. Especialidad y función de MP23: Función / Función de Operación
B. Estructura, celdas de funciones principales y principio de trabajo de MP23: Unidades principales/ Principio de trabajo
C. Técnica avanzada y operación de MP23: la técnica de núcleo crítico/ unidades críticas/ flujo de soldadura de doble capa/ pinza/ operación de la pieza de trabajo
D. Características mecánicas de MP23: Cuerpo/ placas principales ALLACIÓN Durante los transportadores de soldadura/ entrada y salida de la entrada a tope
E. Parámetros técnicos de MP23
0
0
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
A. Uso y gran valor de MP20 a MP50: Uso/ Especificación/ Material de Placa de acero metálica/ Modo de soldadura/ Escenario de aplicación/ beneficio en productividad, costo variable y operación segura
B. Unidades de funciones principales: diseño general / antorcha triple de fuego / sistema de soldadura a tope de sierra / almohadilla de cobre y base de soldadura / antorcha de soldadura
C. Parámetros técnicos de MP20 a MP50
0
0
Máquina de redondeo de borde de tiras RH-1000 para la industria de la construcción naval
Máquina de redondeo de borde de tiras RH-1000 para la industria de la construcción naval
A. Aplicación de RH800 a RH1000: modelos / estructura / dos aplicaciones típicas
B. Estructura general de RH800 a RH1000: característica/ estructura de la pieza de trabajo de RH800 a RH1000
C. Célula de rodillo de redondeo de borde de RH800 a RH1000: Lado fijo/ lado móvil/ Ajuste de ancho/ Fundación de la máquina
D. Unidad de limpieza de desechos de redondeo de borde: función/ unidades principales/ principio de trabajo/ duración de la operación
E. Parámetros técnicos de RH800 a RH1000
0
0
Máquina de redondeo y recortamiento de la estructura de la estructura de cuadro de la caja RH1500 a RH3000
Máquina de redondeo y recortamiento de la estructura de la estructura de cuadro de la caja RH1500 a RH3000
A. piezas de trabajo aplicables y características de RH1500 a RH3000: ancho/ estructura de chapa/ la diferencia entre los modelos
B. Antecedentes de aplicación de RH1500 a RH3000: Negocios/ beneficios para clientes/ sitio de trabajo
C. Vista técnica sobre RH1500 a RH3000: Unidad de trabajo central / operación
D. Control de procesos en RH1500 a RH3000: Parámetros de control de proceso / tareas del operador
E. Parámetros técnicos de RH1500 a RH3000
0
0

Blogs de máquinas de soldadura por arco sumergido IH Beam

Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
