A. Uso, especificaciones y aplicación de la máquina de soldadura de articulación de la placa de chapa:

1. Función: Serie MP Máquina de soldadura de unión a tope de placa es un producto presentado y superior de Wuxi Jack Company. Este equipo de soldador de tope plano es para completar un unión plana de 2 piezas de placas de acero, en una pieza integral de placa más larga o más grande;

2. Por ejemplo: 2 piezas de placas de acero de 15 m de largo que se juntarán a lo largo de su dirección longitudinal en la máquina, para obtener una pieza de placa de acero de 30 m de largo:

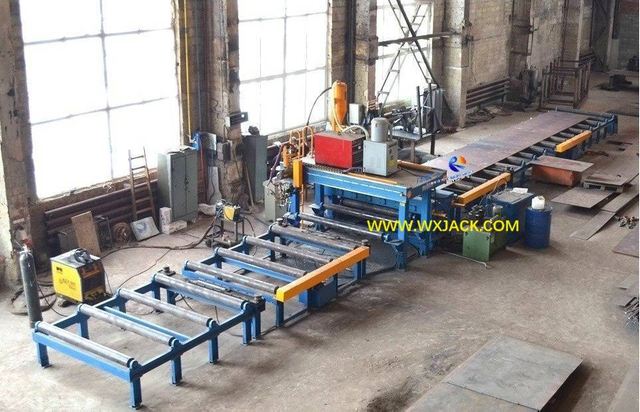

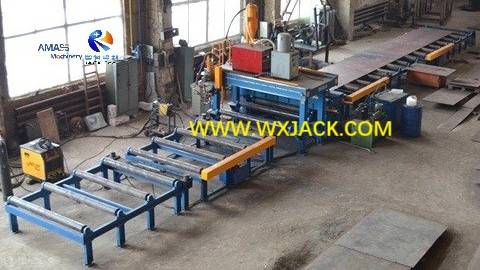

Un trozo de placa de acero integral de 30 m de largo que se junta de 2 piezas de placas de 15 m de largo, en Wuxi Jack MP20 Máquina de soldadura de tope plano de chapa: (Fig.1)

3. Dimensiones de piezas de trabajo adecuadas en la máquina de soldadura plana de los modelos MP de Wuxi Jack MP:

1) Espesor de la placa para la junta del tope: Esta máquina es para cumplir con la articulación plana en placas de metal con varios grosor, especialmente acero al carbono: desde el grosor mínimo de 1 ~ 6 mm, a mayor grosor de 6 ~ 40 mm, o incluso más grueso;

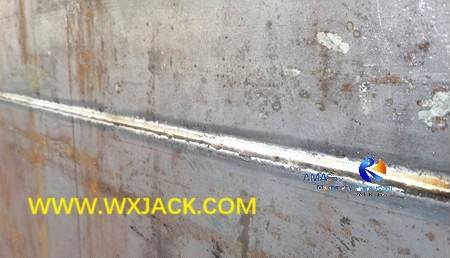

Placa de acero de unión plana terminada y costura de soldadura, adquirida de la máquina de soldadura de unión de placa de Jack Wuxi: (Fig.2)

2) Ancho de la placa para la junta del trasero: Max. El ancho de las placas de chapa para la junta de tope puede ser de cualquier tamaño dentro del rango de 2000 mm ~ 5000 mm Para modelos convencionales, o especificaciones especialmente designadas de la máquina de soldador de tope plano de la placa por el cliente:

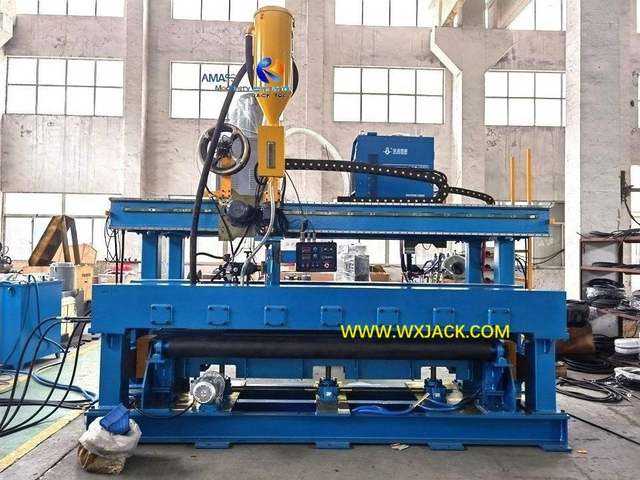

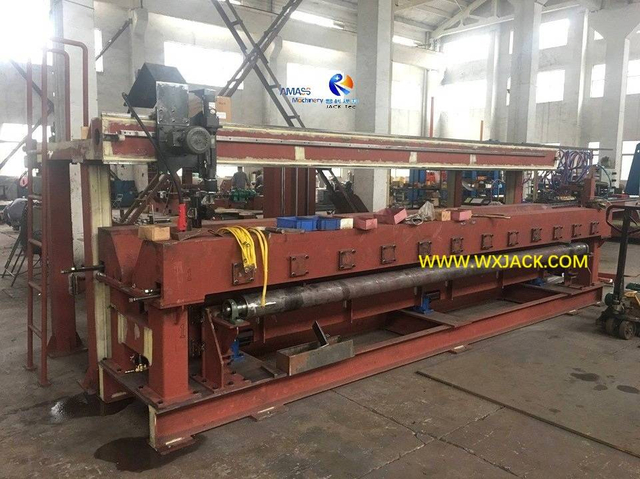

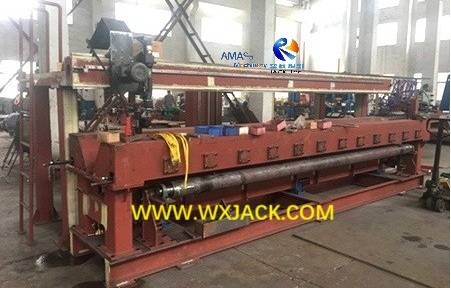

Wuxi Jack MP50 Modelo de la máquina principal después del ensamblaje y antes de pintar: (Fig.3)

4. Aplicación de la serie MP de la placa de chapa de metal que une la máquina de soldadura:

1) Tarea: Machista de soldadura plana de placa de la serie MPe se usa para cumplir con el trasero plano que se une en 2 piezas de placas de metal (Material: acero de carbono/ acero inoxidable/ Al) por medio de soldadura a tope;

2) Los productos relacionados Con esta placa de soldador plano de tope incluye: Máquina de redondeo de borde de la serie RH, y Máquina de alisado de placa de refuerzo de la serie J, que se utilizan para la fabricación en maquinaria grande;

3) Industrias aplicadas: Estas maquinarias se pueden formar varias líneas de producción para la construcción naval / maquinaria de puerto, y la construcción de puentes, maquinaria de alza / estructura de acero / soldadura por tanques, etc., que tienen puntos comunes de placa de acero de gran tamaño que se consume como su materia prima;

4) Además,

B.

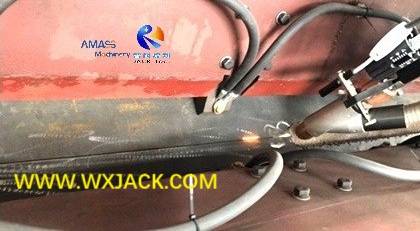

1. En 2016, el equipo de ingeniería de Wuxi Jack obtuvo la patente de la tecnología central que se aplica en la junta de tope de metal de operación --- Melt a través de la soldadura, lo que significa:

(Fig.4)

2.

1) Describir: Como un soldador automático de placa de funcionamiento automático, esta máquina fue desarrollada por nuestra compañía sobre la base de la técnica avanzada, para unir las piezas de metal de la producción de cualquier tamaño;

2) Opciones de modos de soldadura en función del grosor de la placa: La máquina puede adoptar la técnica de soldadura de: ambos GMAW CO₂ soldadura para soldar en placas delgadas y VIR SOL SOLDADURA DE ARCO SERMENTO para soldar en placas gruesas, con ventajas de poca deformación/ operación conveniente y segura/ así como buena calidad;

3. Una máquina con dos funciones en Wuxi Jack Sheet Metal Plate Bulto soldador:

1) Molienda de borde de la placa necesaria: Cuando el grosor del plato excede los 15 mm, Para obtener una penetración completa de la costura de soldadura desde la operación de la operación de soldadura a través de la fusión, el borde de la placa debe biselarse antes de la soldadura por fusión;

2) Camino biselante: Esto se puede adquirir con la máquina de fresado de borde de la serie XBJ o la máquina de corte de triple llama del modelo CNC-CG; O, en Wuxi Jack MP Series Plate Junk Machine de soldadura de unión, sus placas que entran en el lado se pueden equipar con una unidad de corte de llama triple:

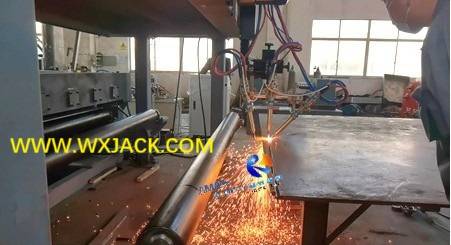

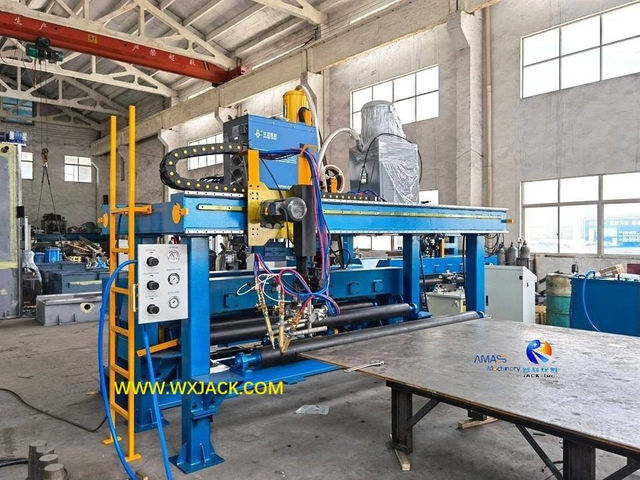

3) Unidad de corte de triple llama y en funcionamiento en Wuxi Jack Mode Máquina de los modelos: (Fig.5)

DO. El aumento de la eficiencia de ahorro y la producción de costos se beneficia de la máquina de soldadura de la junta de la placa del tope plano Wuxi Jack:

1. Antes del desarrollo de la serie MP Máquina de soldadura plana de placa de metal de la serie:

El 5 pasos Para el proceso de unión de la placa de metal:

1) El 1^calle Paso: Implementar en soldar un lado de las 2 piezas de placas de acero de la junta;

2) Los 2^{Dakota del Norte} Paso: Voltee las 2 piezas de placas de media articulación mediante la grúa de viaje u otro equipo logístico;

3) Los 3^rd Paso: Realizar el arco de carbono en las 2 piezas de placas de media articulación;

4) Los 4^th Paso: Realizar soldadura en el lado opuesto de las 2 piezas de placa de media articulación;

5) El 5^th Paso: Realizar el arco de carbono en las placas de juntas terminadas;

2. Con el uso de la máquina de soldadura de unión de tope de placa de MP de Wuxi Jack MP:

1) Aumento de la productividad: Ahora, con una técnica avanzada de fusión (soldadura de un solo lado y formación de doble lado), operando en la máquina de la serie MP, la 2^{Dakota del Norte} a los 5^th se eliminan los pasos, elevar la eficiencia de trabajo en la articulación del tope de la placa alrededor del 30% ~ 40%;

2) Operador reducido: Los 2 operadores necesarios originales para la soldadura con tope de la placa pueden reducirse a solo 1 operador ahora;

3) Garantía de seguridad: El riesgo de seguridad de voltear las placas pesadas mediante la grúa de viaje por encima se puede eliminar totalmente, garantizando una operación completamente segura, beneficiándose del rendimiento de alto nivel de la máquina de soldadura de la junta de la placa de la serie Wuxi Jack.

D. Selección de modelos adecuados de la máquina de soldadura de unión a tope de placa de chapa:

1. Unidad de función de ranura de soldadura opcional en la máquina de soldadura de la junta de la placa:

1) La máquina de la serie Wuxi Jack MP tiene una unidad opcional de la unidad de corte de llama triple, para cortar la ranura de soldadura en los bordes de las placas de la junta, antes de la soldadura a través de la soldadura;

b) Si los clientes no eligen esta unidad de biselado en la máquina, la otra opción para hacer un ritmo de soldadura con anticipación puede ser:

1)Máquina de fresado de borde de la serie XBJ;

2) Máquina de corte de llama triple de la serie CNC-CG;

2. Modelos convencionales de la serie de soldadura plana de placa de la serie MP:

1) Residencia en el max. Ancho de placa, que es igual al máximo. Longitud de la costura de soldadura fabricada, hay varios modelos estándar de máquina de la serie MP para la selección del cliente, desde MP20 a MP50 Modelos de soldador plano de placa. Los parámetros técnicos relacionados de cada modelo se enumeran en la tabla a continuación;

2) Diseño especial: También podemos diseñar y producir especificaciones especiales de la máquina, basadas en demandas específicas del cliente;

3. Resumen:

1) Desde que Wuxi Jack puso en el mercado la serie MP en el mercado, ganó cada vez más reconocimiento y aceptación del cliente tanto en China como en el extranjero, y ve un rápido crecimiento de la demanda;

2) En las secciones de productos posteriores de esta familia de productos de la serie MP, tendremos una exploración en profundidad en las características técnicas de los modelos MP máquina de diferentes aspectos.

MI. Parámetros técnicos de Wuxi Jack MP de la serie Machor de soldadura de la junta del tope:

A continuación se presentan los parámetros técnicos principales de la máquina de la serie MP de los modelos convencionales:
