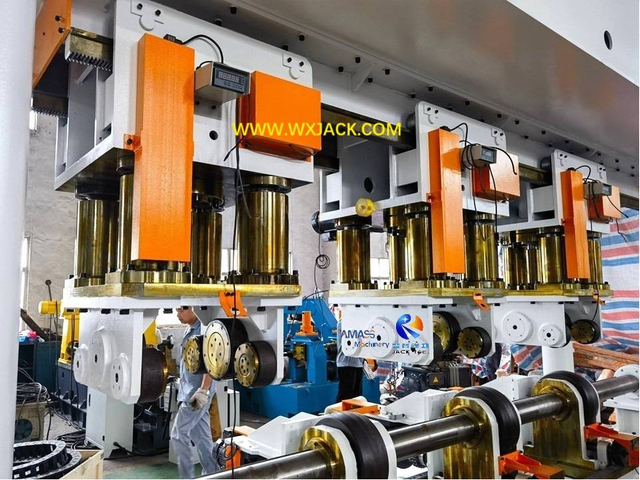

1 Angle Steel Reinforced Plate Unit Straightening Machine 43

Máquina enderezadora de unidad de placa reforzada con acero en ángulo JACK de Wuxi y máquina enderezadora de placa de chapa de acero para juntas de soldadura a tope

Dos productos de nicho importantes de Wuxi JACK: la máquina enderezadora de unidades de placa rígida de acero en ángulo y costura de soldadura a tope sobre placa de acero

A. Función de la máquina enderezadora de unidades de placa acanalada de acero en ángulo y en la costura de soldadura a tope:

Uso de sitios: Estos 2 tipos de máquinas enderezadoras de estructuras de acero tienen como objetivo enderezar componentes grandes, placas de acero y ensamblajes en el proceso de producción de maquinaria de construcción grande, estructuras de acero, construcción naval, construcción de puentes y maquinaria portuaria:
1) Aplanamiento de refuerzos ( aceros angulares ) de unidades de placas fabricadas con la máquina enderezadora de unidades de placas rígidas de acero en ángulo modelo Wuxi JACK J20 . En la unidad de placa reforzada con pieza de trabajo, la cantidad de aceros en ángulo puede ser de 3 a 4 piezas , con un intervalo de 250 mm a 700 mm , o diferente. El espesor de la unidad de placa base reforzada puede ser de hasta 28 mm . como se muestra a continuación: ( Fig.1 )

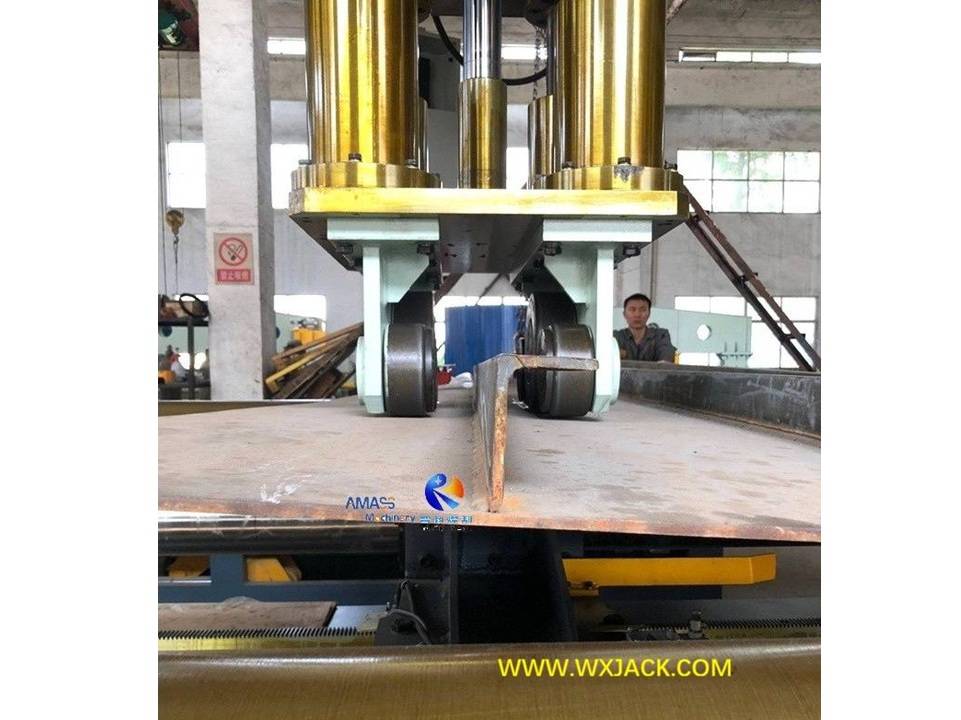

Máquina enderezadora de unidad de placa reforzada con acero en ángulo Fig1 2 IMG_3318

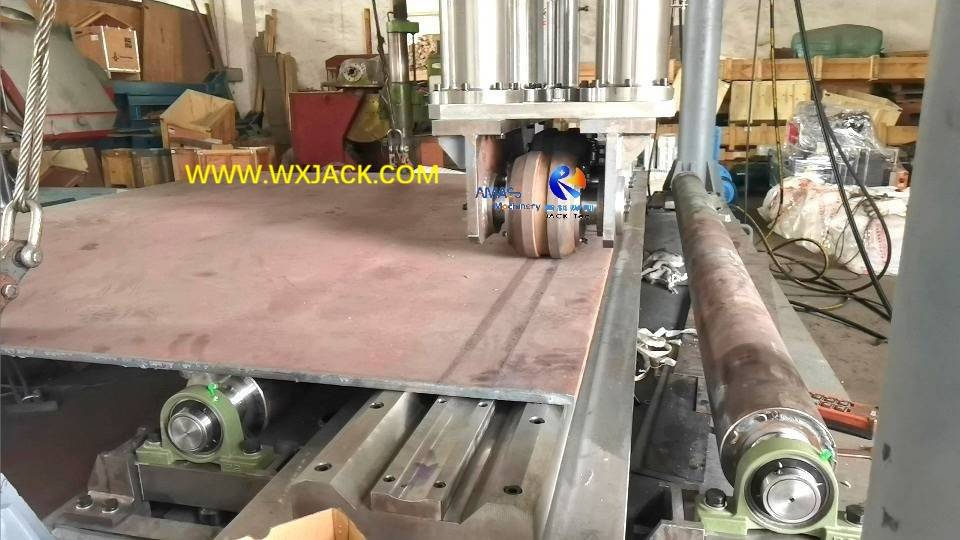

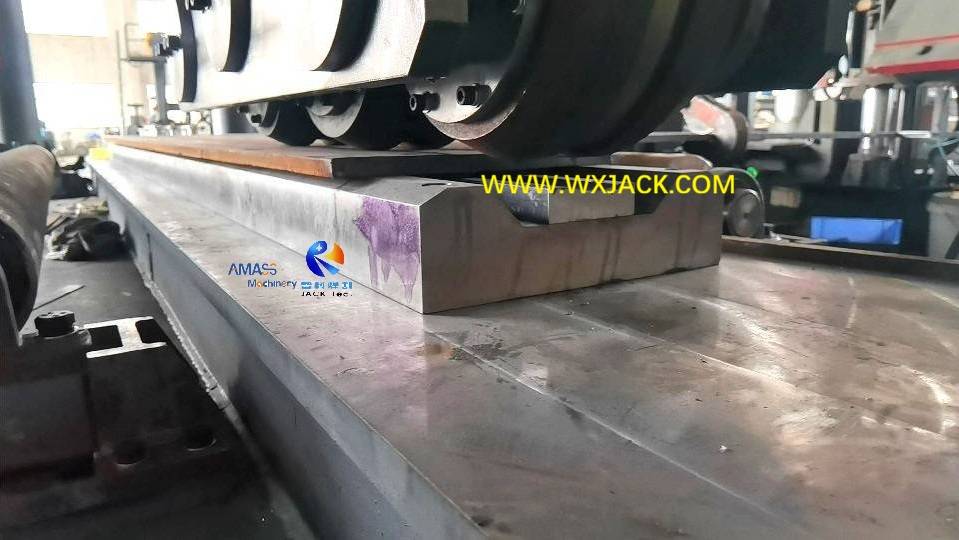

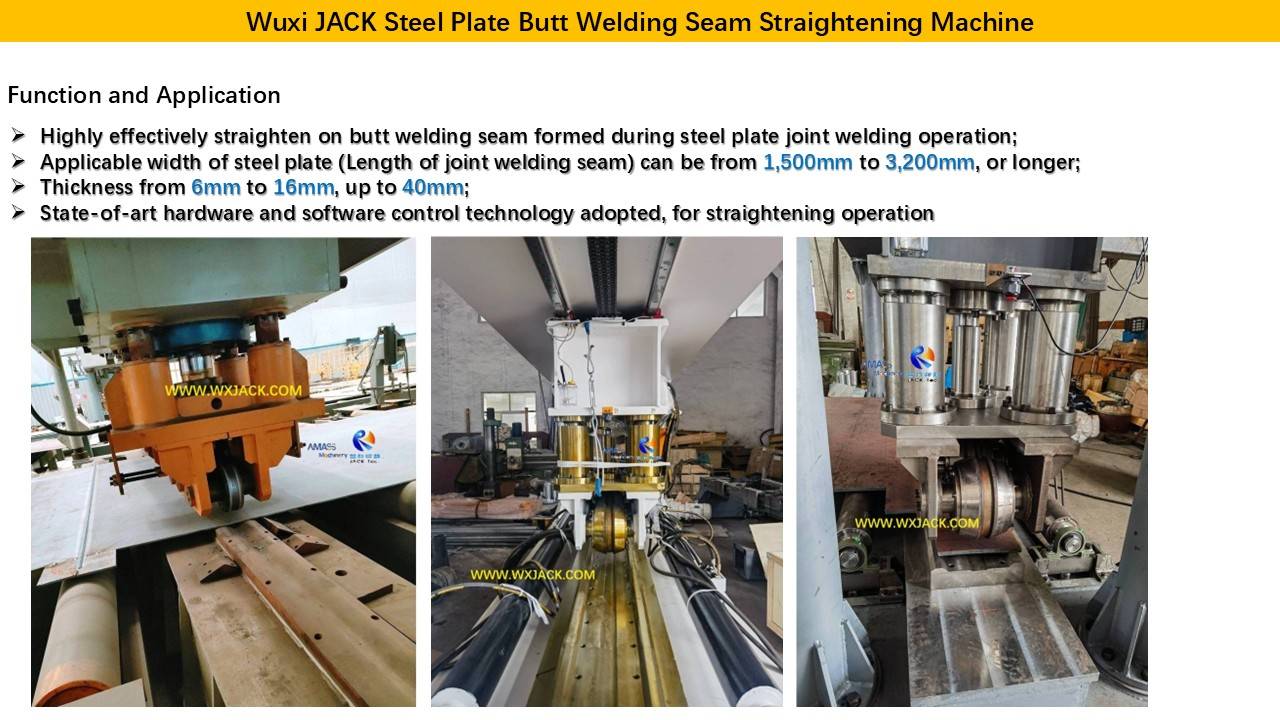

2) Aplanamiento sobre cordón de soldadura a tope sobre placa de unión, con máquina modelo Wuxi JACK JF16 . El espesor de la placa de soldadura a tope puede ser de hasta 16 mm o más : ( Fig.2 )

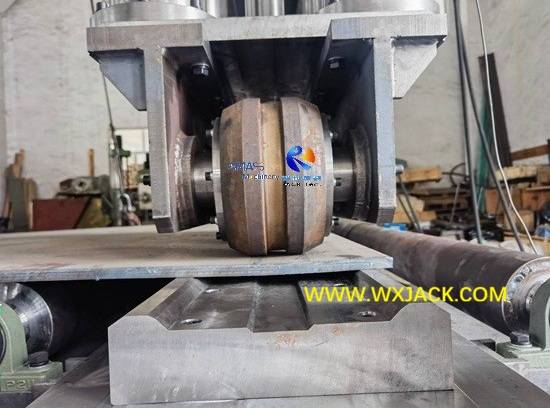

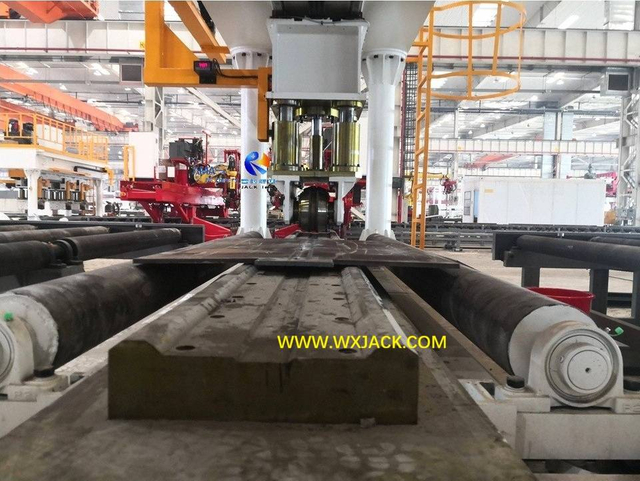

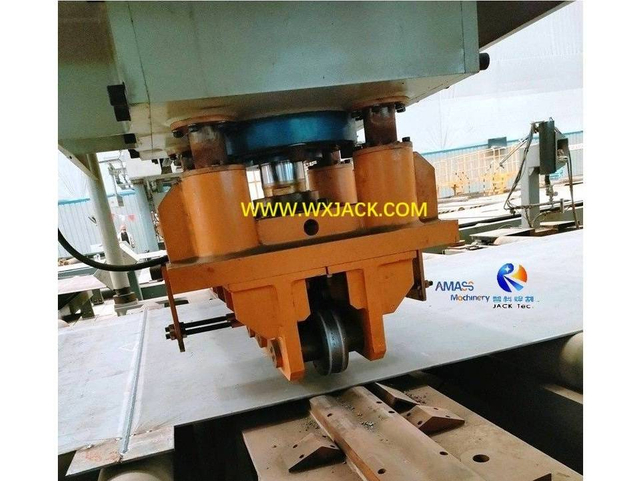

Máquina enderezadora de costuras de soldadura a tope de placa Fig2 41

3) Estas máquinas generalmente se aplican como parte de varias líneas de producción a gran escala : Máquina enderezadora de unidad de placa rígida de acero en ángulo modelo Wuxi JACK J28 , que se está instalando en una línea de producción de maquinaria portuaria china con sede en Shanghai: ( Fig.3 )

Máquina enderezadora de unidad de placa reforzada con acero en ángulo Fig3 25

B. Especialidades técnicas de la máquina enderezadora de unidades de placa reforzada con acero en ángulo y la máquina enderezadora de placas de chapa de acero para juntas de soldadura a tope:

1. Grandes dimensiones: Para procesar placas grandes y unidades estructurales, estas máquinas enderezadoras de servicio pesado tienen grandes dimensiones generales, para adaptarse a varias piezas de trabajo grandes;
2. Estructura mecánica del marco BOX con alta resistencia: el marco BOX tiene la mejor estabilidad en términos de estructura. Al funcionar como máquinas enderezadoras de piezas de trabajo grandes, estas máquinas deben tener suficiente rigidez e intensidad para soportar la gran fuerza durante la operación de enderezamiento;

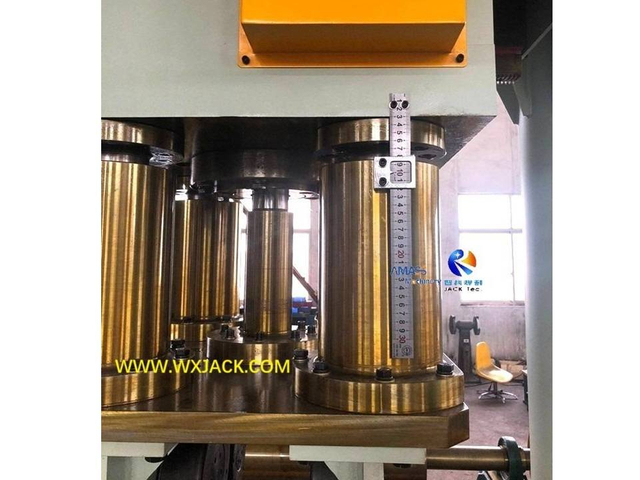

3. Sistema hidráulico como fuente de enderezamiento: los cilindros hidráulicos aumentan la fuerza de enderezamiento más pesada y confiable. Para estos 2 tipos de máquinas, ya sea la máquina enderezadora de unidad de placa reforzada con acero en ángulo o en costura de soldadura a tope de placa de acero, el sistema hidráulico debe tener una capacidad especial, como un bloqueo bidireccional para controlar con precisión su funcionamiento; Propiedad con autobloqueo; Gestión de la temperatura del aceite, detección del nivel de aceite, filtrado fino, etc.;

4. Diseño grande y delicado en la máquina enderezadora de unidad de placa acanalada de acero en ángulo y la máquina enderezadora de placa de chapa de acero con junta de costura de soldadura a tope:

1) A los ojos de las personas, las máquinas delicadas suelen tener un tamaño compacto, mientras que las máquinas grandes suelen ser toscas;
2) Pero para las máquinas modelos J y JF que presentamos aquí, es lo contrario: con grandes dimensiones y estructura resistente, estas máquinas funcionan de manera muy precisa, lo cual se logra con sus sistemas eléctricos y operativos:
3) Por medio de un control sofisticado con circuito de circuito cerrado compuesto por sensor de desplazamiento , de codificador de CA y PLC (controlador lógico programable), la operación de enderezamiento se gestiona con HMI (interfaz hombre-máquina) avanzada e intuitiva;
4) El movimiento descendente del trabajo de enderezamiento se muestra en un panel digital en tiempo real,
formando así un sistema de control y gestión altamente efectivo, preciso y fácil de usar:

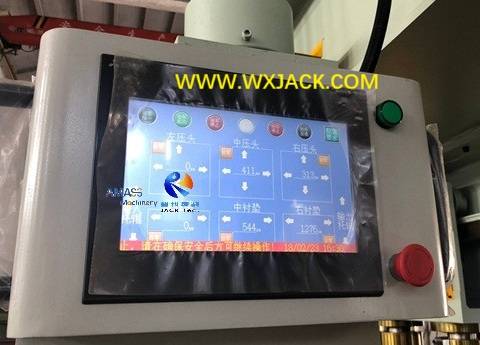

a) Pantalla táctil de HMI como parte del sistema de control eléctrico de la máquina enderezadora de unidad de placa reforzada de acero en ángulo modelo Wuxi JACK J20 . Se puede seleccionar el idioma entre chino, inglés, español, ruso, alemán y francés: ( Fig.4 )

Máquina enderezadora de unidad de placa reforzada de acero en ángulo Fig4 34 IMG_2929

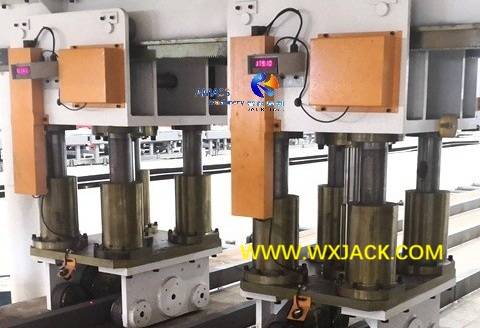

b) El juego digital en cada uno de los arietes enderezadores de la sección superior parpadea instantáneamente durante el movimiento hacia abajo del cabezal enderezador: ( Fig.5 )

Máquina enderezadora de unidad de placa endurecida de acero en ángulo Fig5 40

5. Unidades de funciones avanzadas y duraderas de la máquina enderezadora de unidades de placa reforzada con acero en ángulo Wuxi JACK y en costura de soldadura a tope de placa de acero:

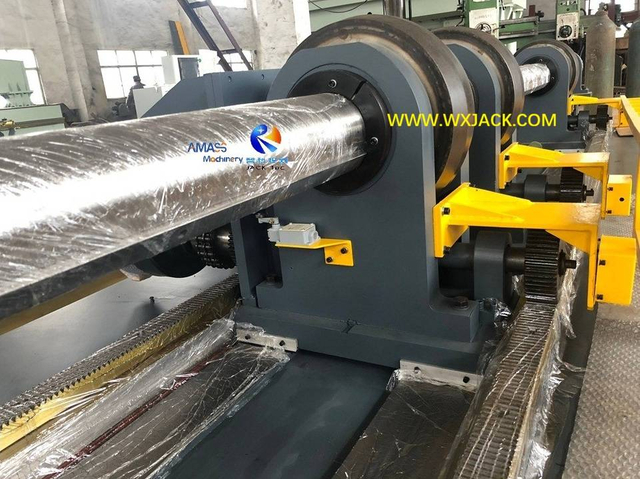

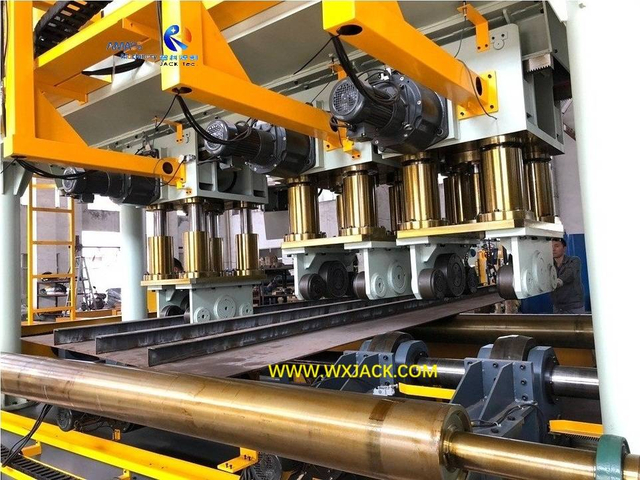

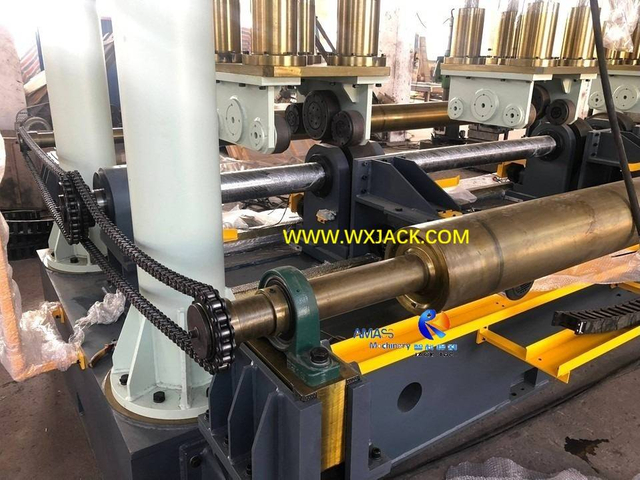

Los 3 grupos de cabezales enderezadores de la sección superior, sus rodillos enderezadores, codificadores, sensores de desplazamiento, pantalla digital.

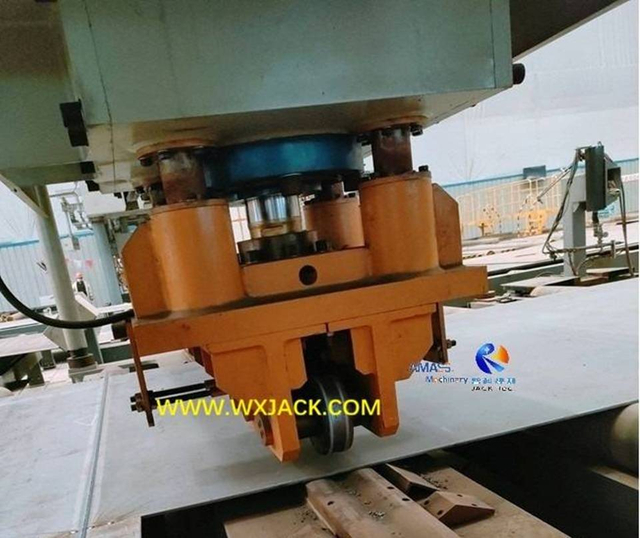

El ariete de enderezamiento hacia abajo en la costura de soldadura a tope de placa de acero conjunta

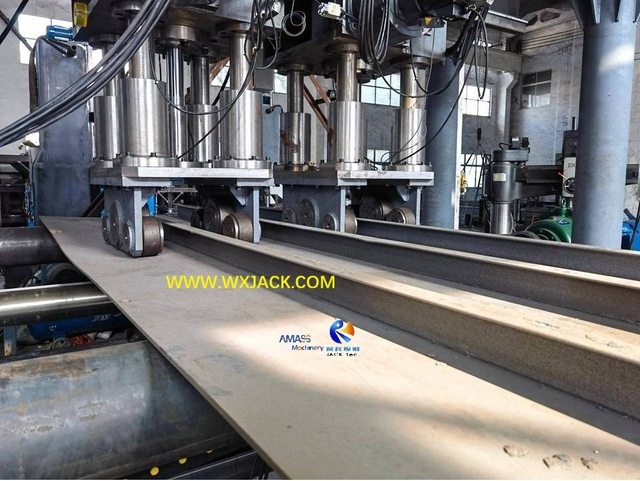

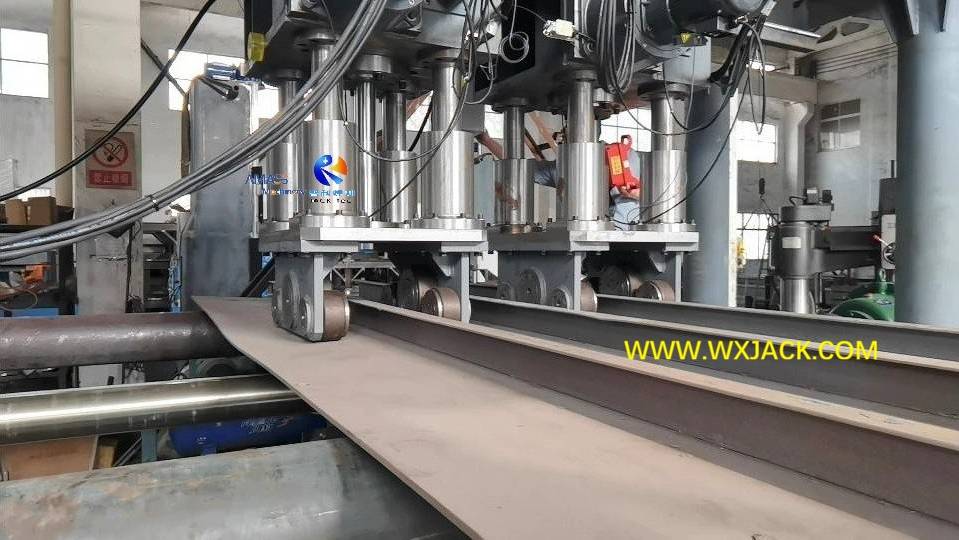

Vista lateral del mecanismo de enderezamiento de la sección superior, las columnas muy brillantes y las reglas de trazo

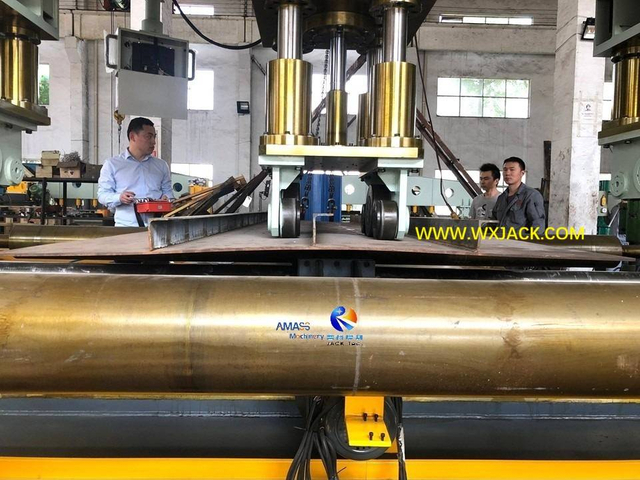

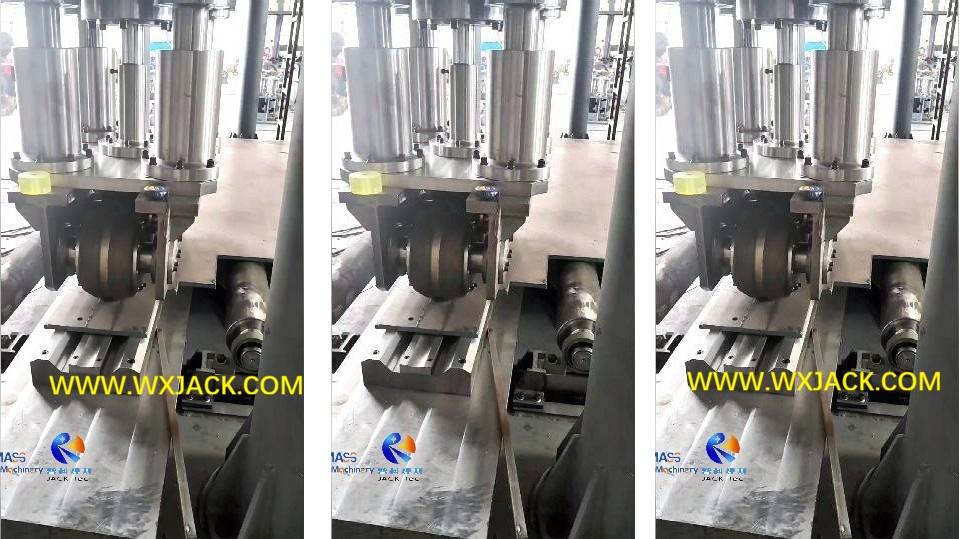

Ensayo de comportamiento mediante enderezamiento sobre una pieza de placa de unidad rigidizadora, con 3 piezas de aceros Angle en su parte superior a modo de nervaduras.

Máquina enderezadora de unidad de placa acanalada de acero en ángulo JACK de Wuxi y máquina enderezadora de placa de acero de chapa de acero para juntas de costura de soldadura a tope, del 2009 al año 2026

1) Como productos de nicho, estos 2 tipos de máquinas enderezadoras grandes no son tan solicitadas como otras maquinarias de estructura de acero. En consecuencia, hay pocas empresas que tengan solidez técnica y experiencia en la entrega de productos tan complicados a los clientes;
2) Como empresa profesional basada en técnicas fundada por 3 ingenieros superiores en marzo de 2009, Wuxi JACK ha diseñado y producido con éxito numerosos juegos de máquinas enderezadoras de unidades de placa rígida de acero en ángulo y cordones de soldadura a tope de placa, durante los últimos 17 años hasta hoy, a finales de mayo de 2026. Principalmente para empresas reconocidas y cotizadas en China :

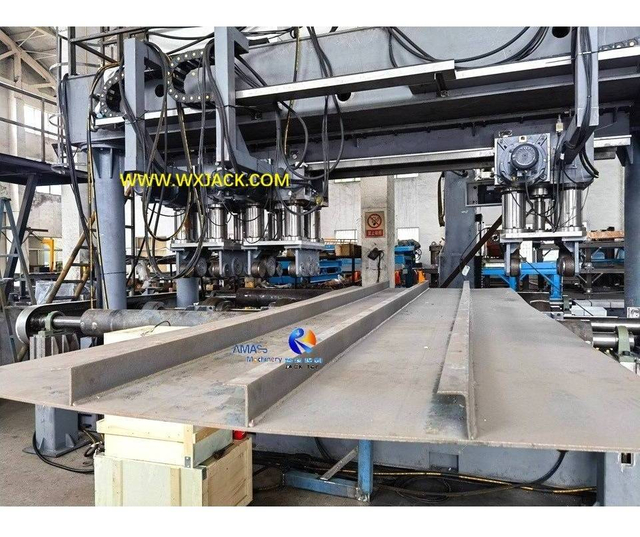

1. Máquina enderezadora de unidad de placa reforzada con acero en ángulo, modelos J16 a J28:

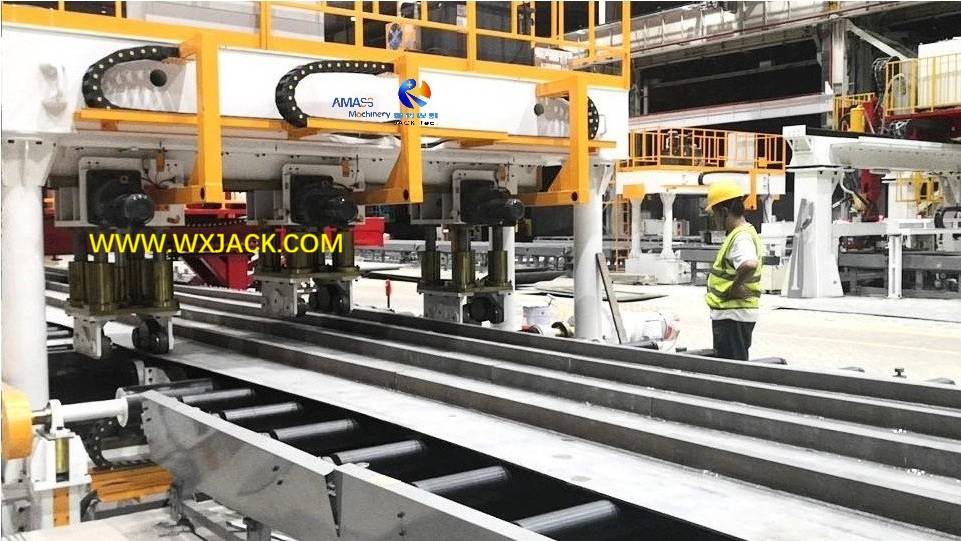

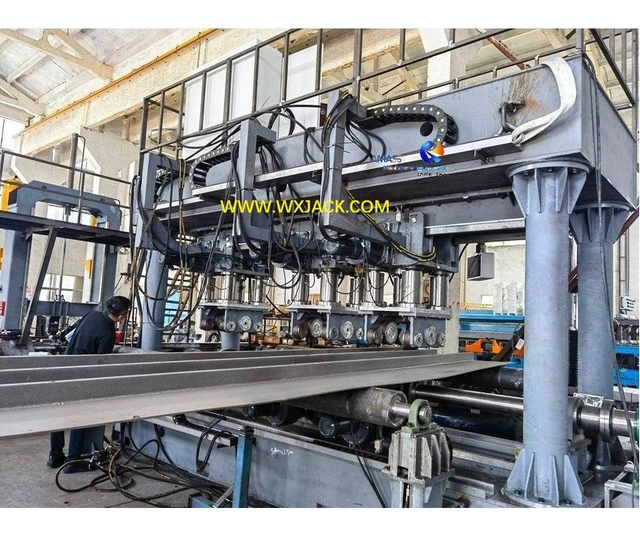

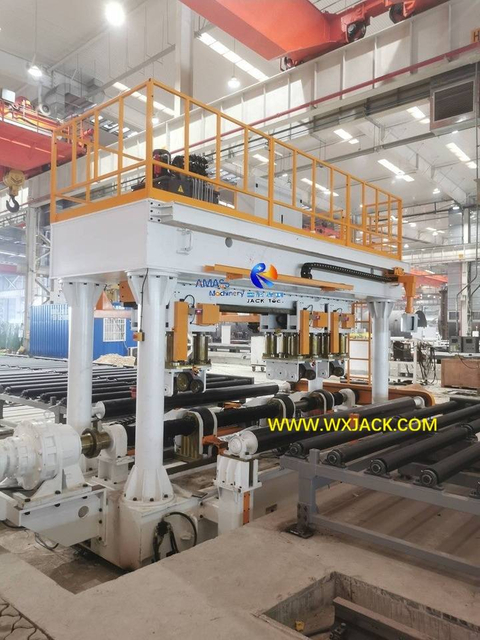

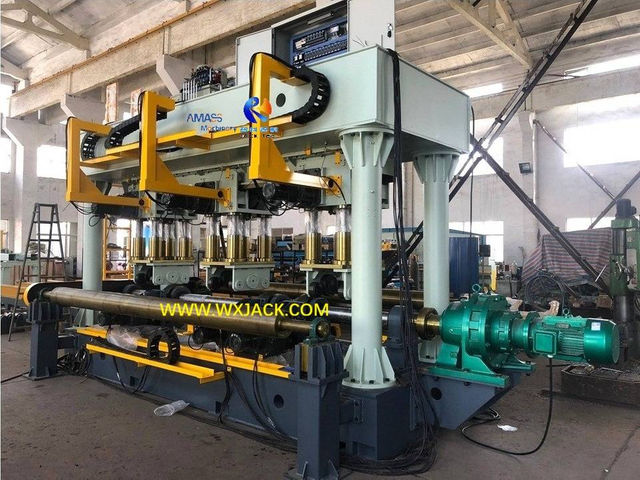

Modelo J20 terminado en las instalaciones de Wuxi JACK antes del envío

El modelo J16 estará en funcionamiento en el taller del cliente de Guangzhou en el año 2025.

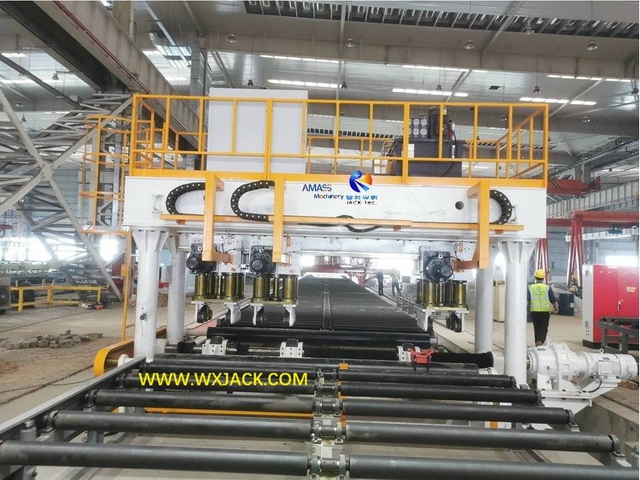

El modelo J28 se utiliza en la línea de producción de maquinaria portuaria de un cliente de Shanghai

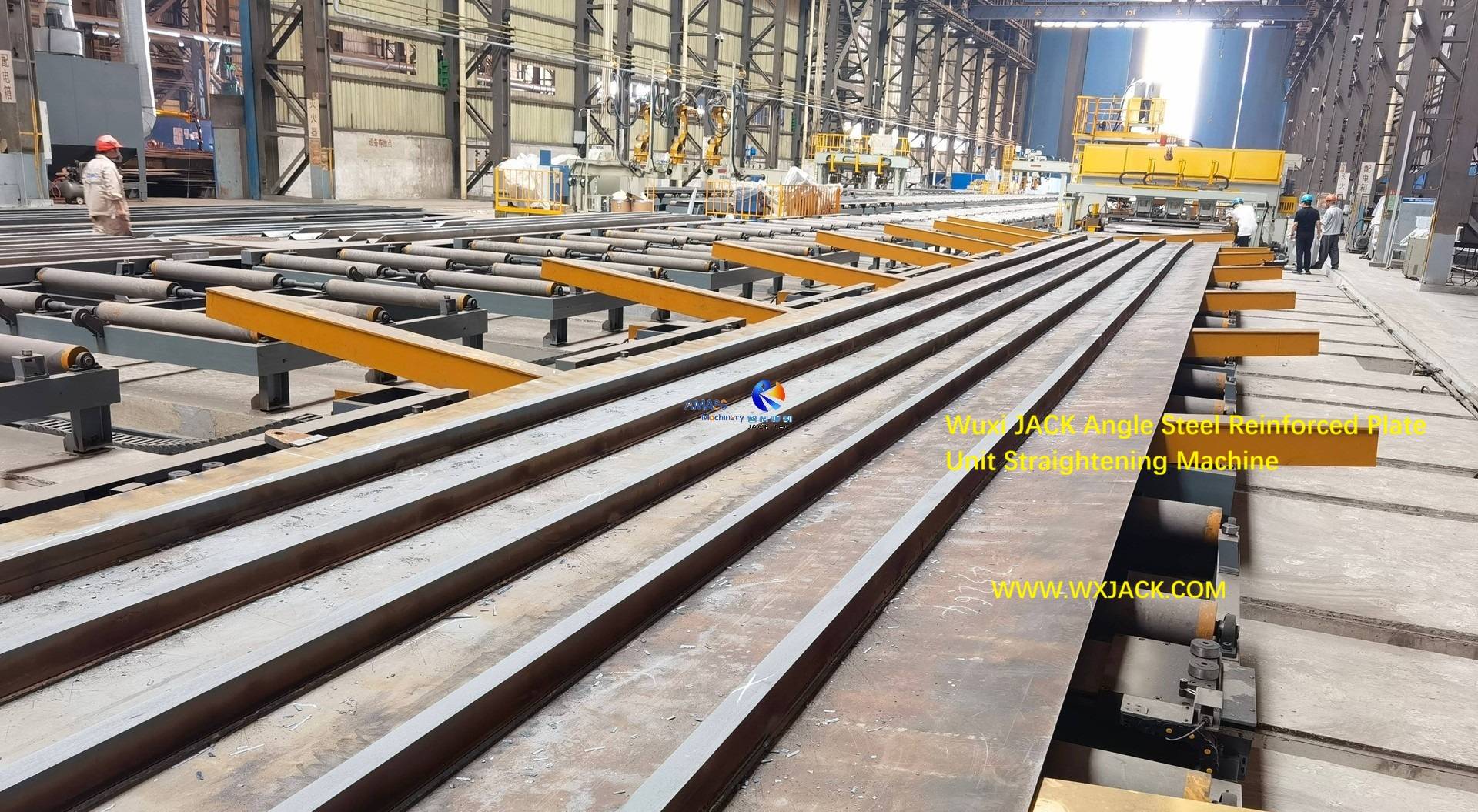

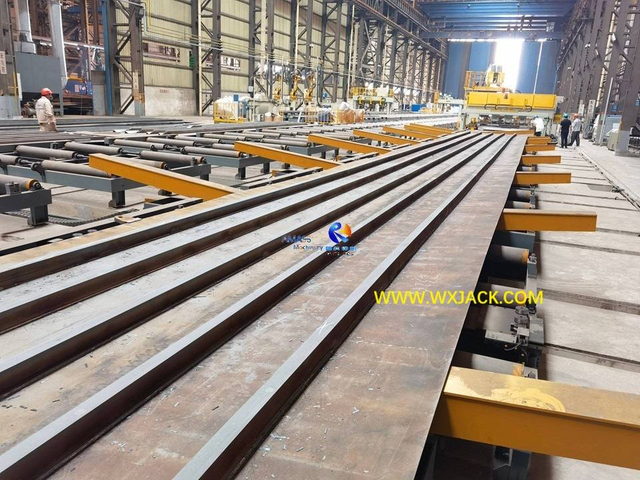

Modelo J20 y su unidad de placa de refuerzo de 30 m de largo enderezándose

Consulta

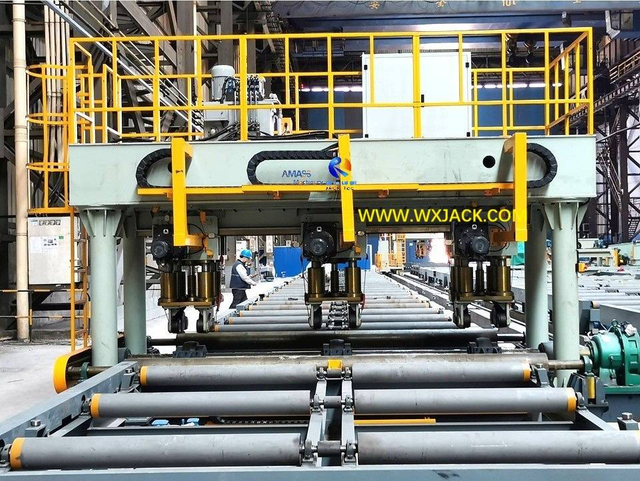

Mesas de rodillos de entrada y salida modelo J20 en sitio del cliente

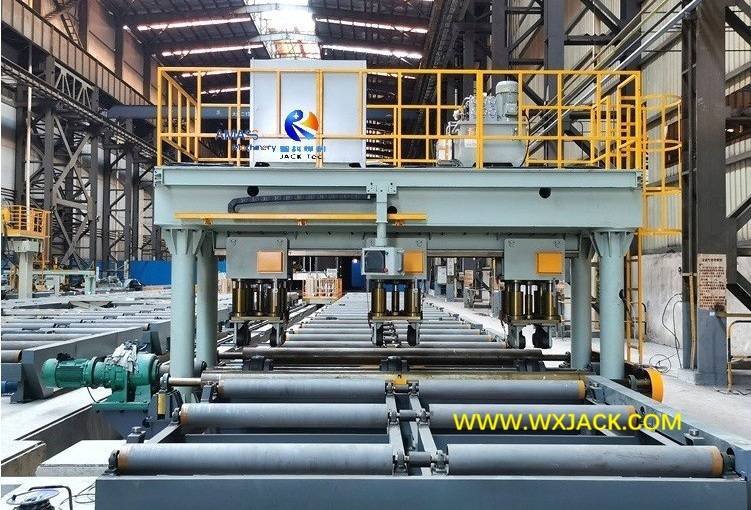

Modelo J28 como parte de la línea de producción de maquinaria de construcción.

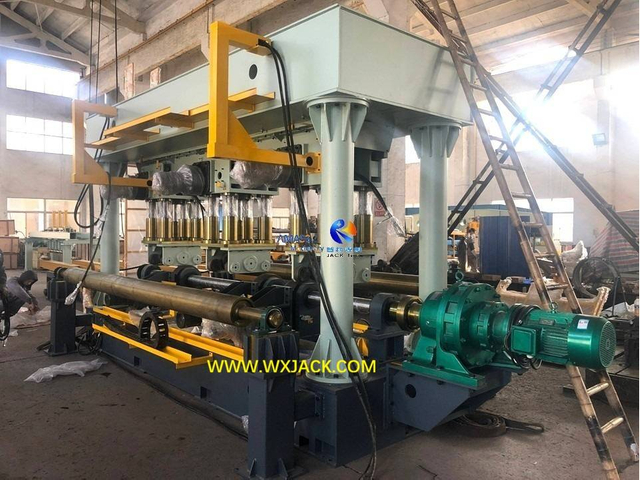

Puesta en marcha del equipo del modelo J20 en el taller JACK de Wuxi

Modelo J16 en operación en una planta de un cliente del Sureste

Consulta

2. Máquina enderezadora de placas de chapa de acero para juntas de costura de soldadura a tope, modelos JF16 a JF20:

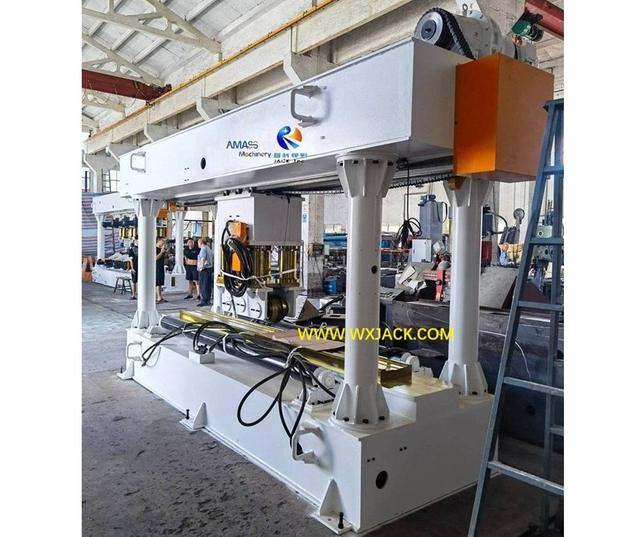

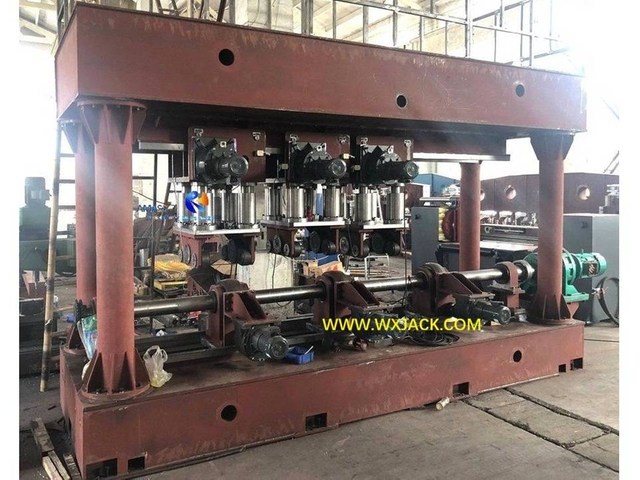

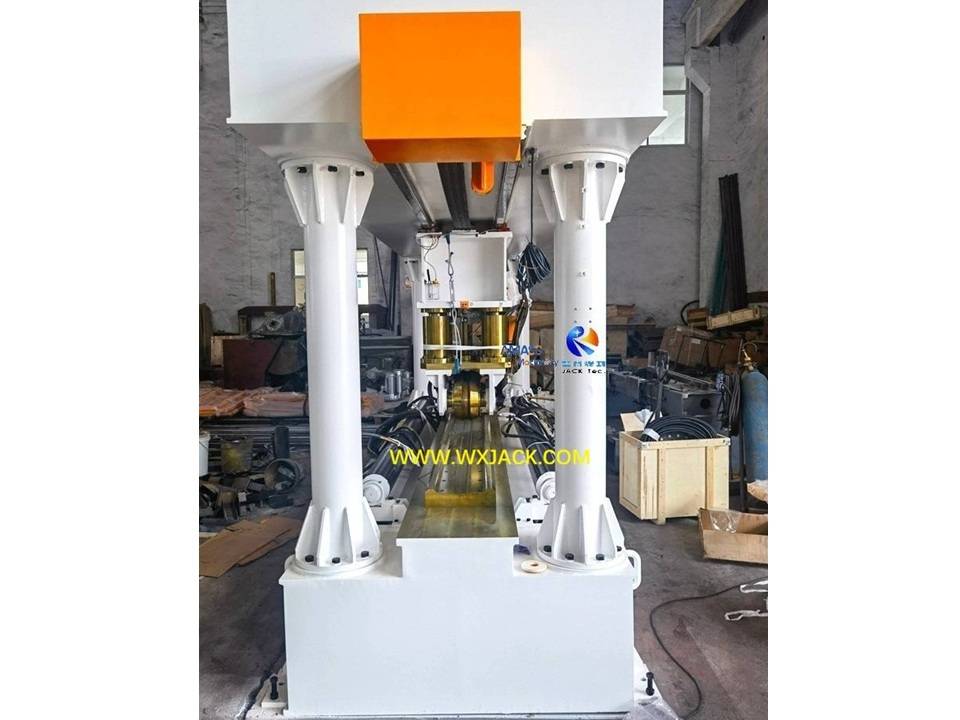

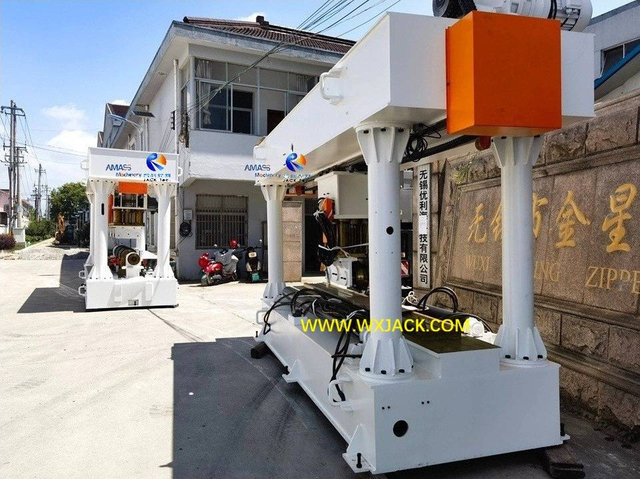

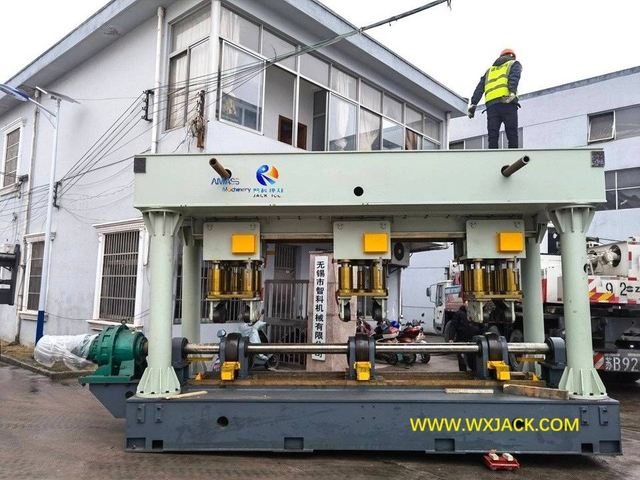

Vista frontal del bastidor principal mecánico del modelo JF16 en el taller Wuxi JACK

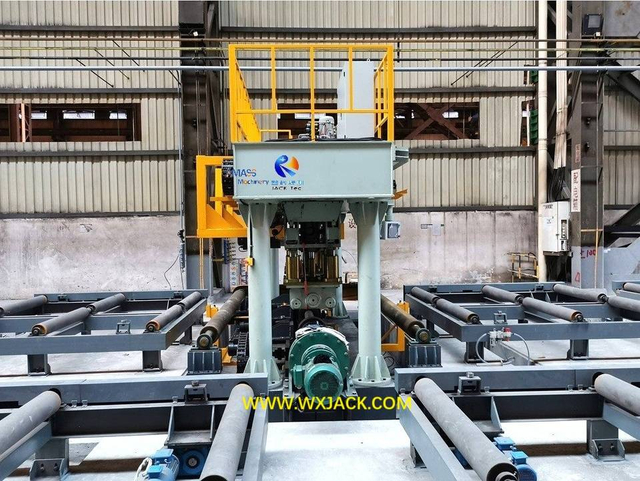

Momento de operación del modelo JF20 en la línea de producción de maquinaria de ingeniería de un cliente chino

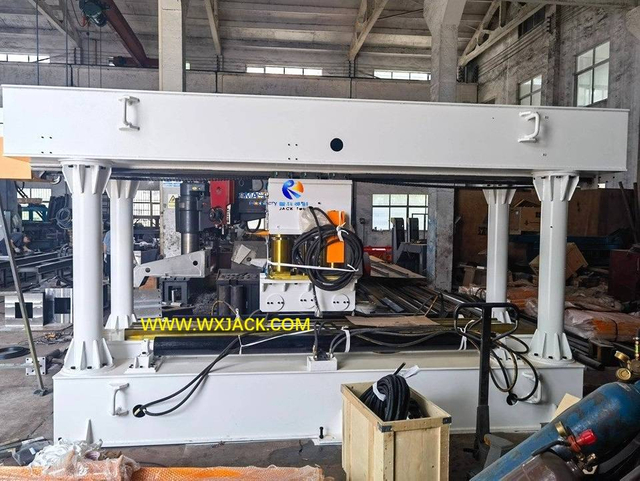

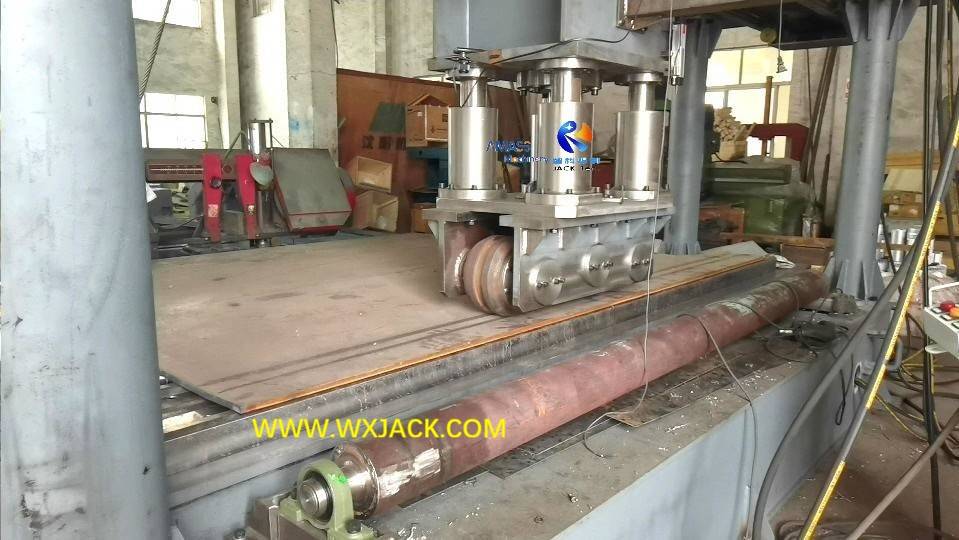

Momento de prueba del modelo JF28 en el taller de montaje de Wuxi JACK

Envío en 2 juegos , modelo JF16 y modelo JF20 de Wuxi JACK

Consulta

Vídeos de trabajo de la máquina enderezadora de unidad de placa reforzada con acero en ángulo JACK de Wuxi y la máquina enderezadora de placa de chapa de acero para juntas de soldadura a tope

Páginas relacionadas:
1. Máquina enderezadora de placas rígidas ;
2. Máquina redondeadora de bordes ;
3. Máquina soldadora de juntas a tope de placas de acero ;
4. Máquina enderezadora de vigas en H

Máquina enderezadora de unidad de placa reforzada con acero de 7 ángulos 28

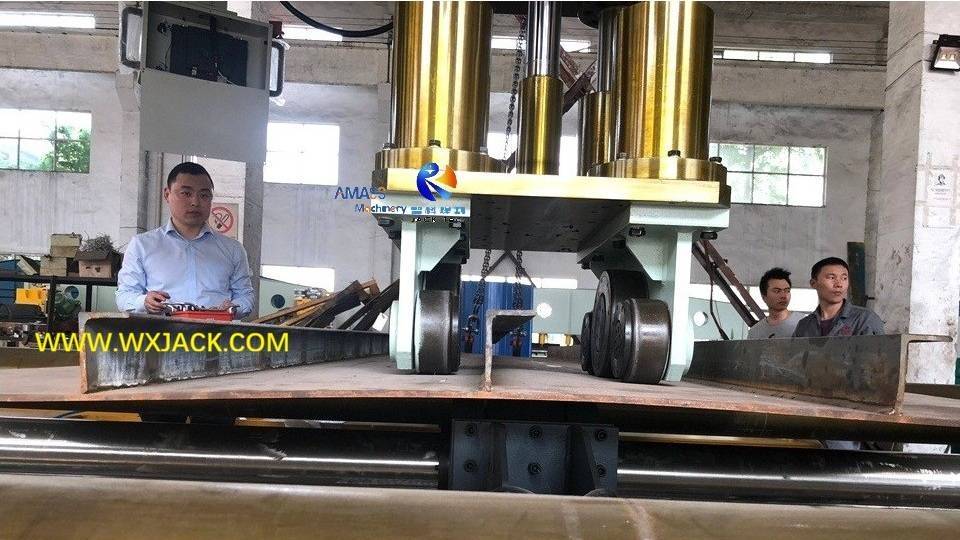

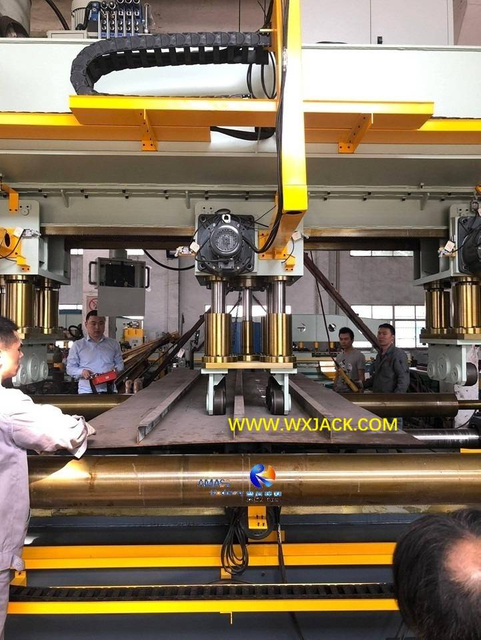

7 En Wuxi JACK, un ingeniero eléctrico y ensambladores observaron el funcionamiento de la máquina enderezadora de unidad de placa acanalada de acero en ángulo modelo J28.

Máquina enderezadora de unidad de placa acanalada de acero de 8 ángulos 45

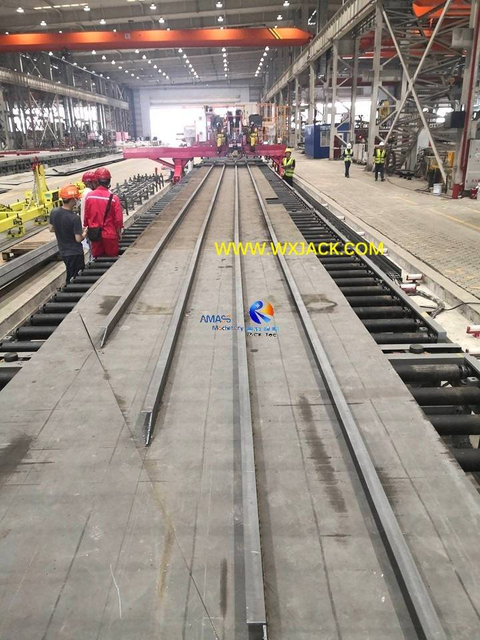

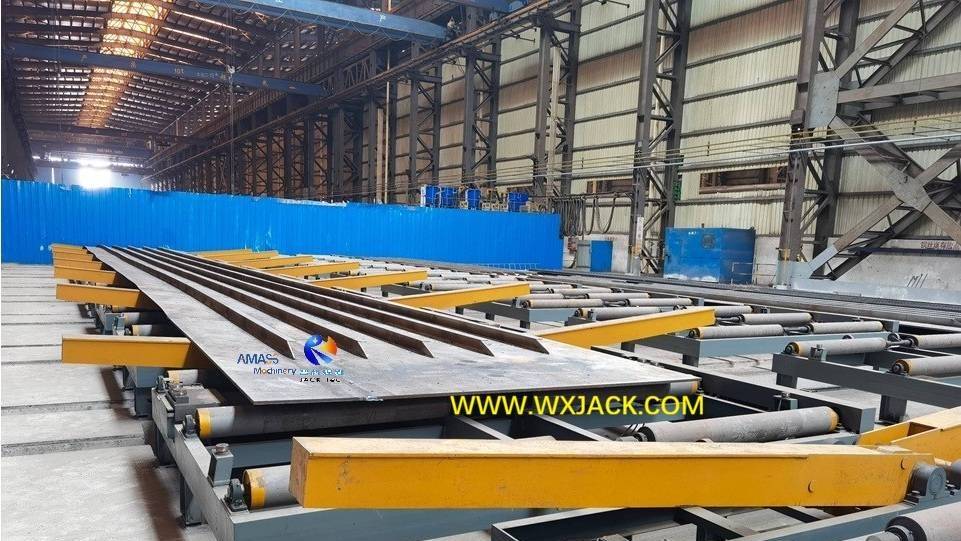

8 En un cliente chino de Port Machinery con sede en Shanghai, se acaba de enderezar una pieza de placa nervada reforzada de 30 m de largo de una máquina modelo Wuxi JACK J28.

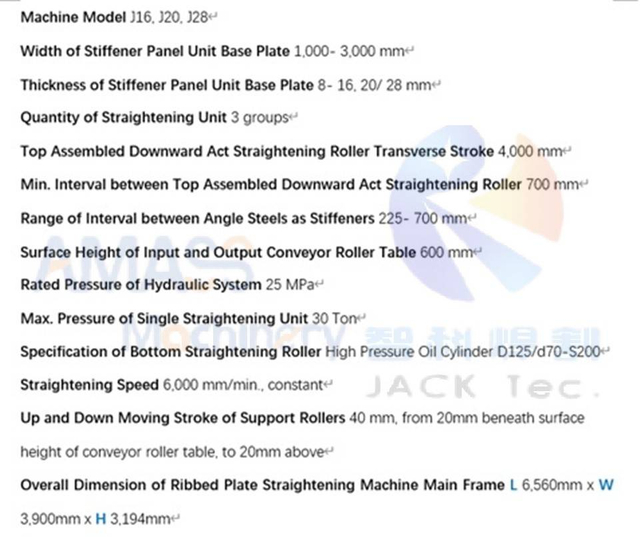

Especificaciones técnicas de la máquina enderezadora de unidad de placa rígida de acero en ángulo JACK de Wuxi y la máquina enderezadora de placa de acero de chapa de acero con costura a tope

1. Cómo nominar modelos de máquina enderezadora de unidades de placa reforzada con acero en ángulo y similares:

1) Ambos tipos de máquinas tienen su modelo basado en el máximo. espesor de la placa de acero (placa base), porque el espesor es el índice técnico más importante para cualquier máquina enderezadora de estructuras de acero;
2) Por ejemplo, para los modelos J, el modelo J28 se refiere al máximo. el espesor de la placa base de la unidad de placa nervada del refuerzo es de 28 mm; Esto se aplica a las máquinas modelo JF para enderezar costuras de soldadura a tope de placas de acero para juntas planas;
A continuación se detallan los parámetros técnicos de los modelos estándar en los 2 tipos de máquinas. Para obtener una introducción más detallada sobre los aspectos técnicos de las máquinas, consulte las otras secciones de esta página. El diseño especial está disponible según los requisitos del cliente:

2. Máquina enderezadora de unidad de placa acanalada de acero en ángulo modelo J:

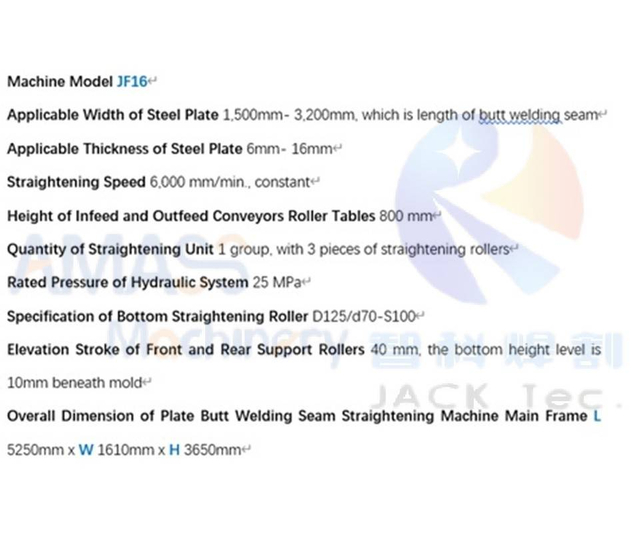

Estos parámetros se presentan en forma de tabla:

3. Máquina enderezadora de placas de acero de chapa de acero para juntas de costura de soldadura a tope modelos JF:

Estructura y unidades principales de la máquina enderezadora de unidades de placa reforzada con acero en ángulo JACK de Wuxi y la máquina enderezadora de placas de chapa de acero para juntas de soldadura a tope

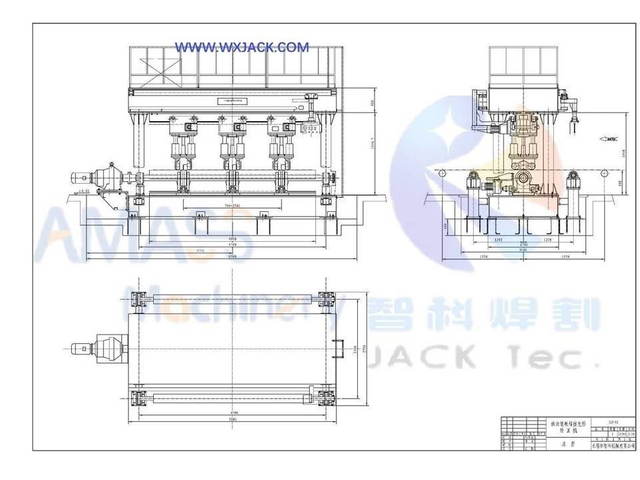

1. Impresión de diseño en la máquina enderezadora de unidad de placa rígida de acero en ángulo modelo Wuxi JACK J16:

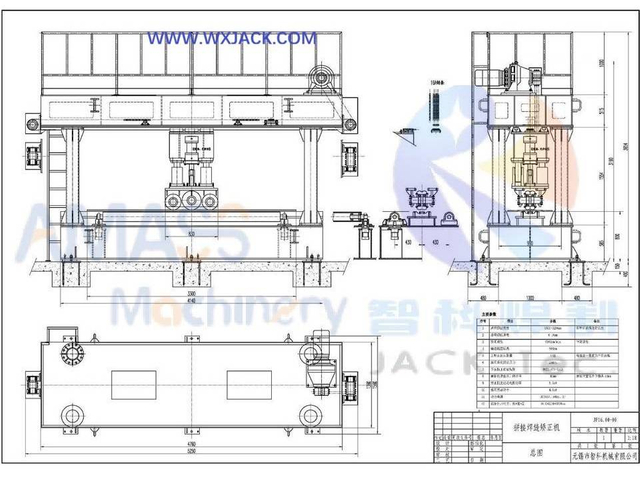

2. Impresión de diseño en la máquina enderezadora de placas de acero de chapa de acero para juntas de soldadura a tope modelo Wuxi JACK JF16:

3. Unidades principales de la máquina enderezadora de placa acanalada de acero en ángulo Wuxi JACK:

Como se puede ver en las impresiones y fotografías del diseño anterior, un conjunto de la máquina se compone principalmente de:

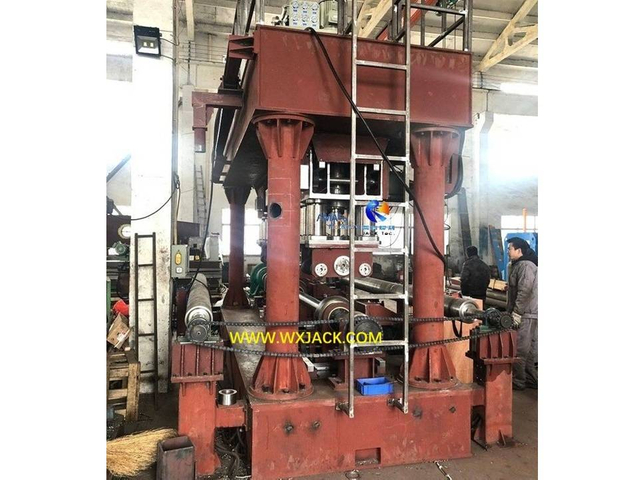

1) Marco principal mecánico , que incluye una cama de base fija, las 4 piezas de columnas verticales sólidas que sostienen todo el marco, los rodillos de soporte delanteros y traseros, la plataforma superior, las unidades auxiliares como la escalera para subir y las barandillas;
2) Unidades de accionamiento y transmisión , que incluyen motor de CA de alta potencia y reductor, para accionar la rotación de los rodillos de soporte, a fin de enviar la pieza de trabajo hacia adelante (unidad de placa nervada de acero en ángulo) durante su operación de enderezamiento;

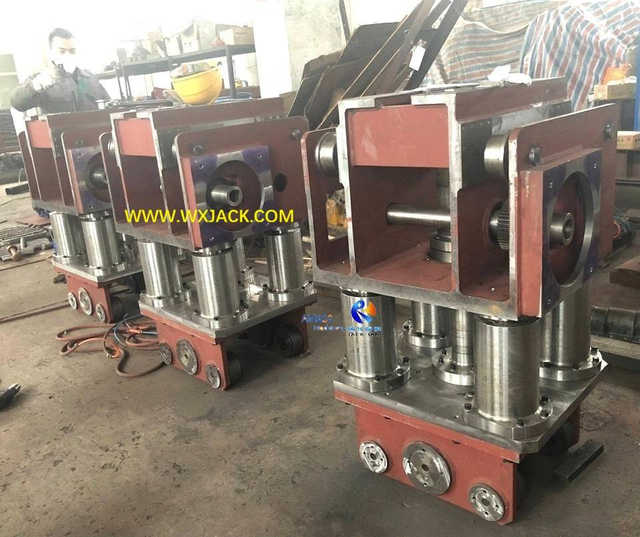

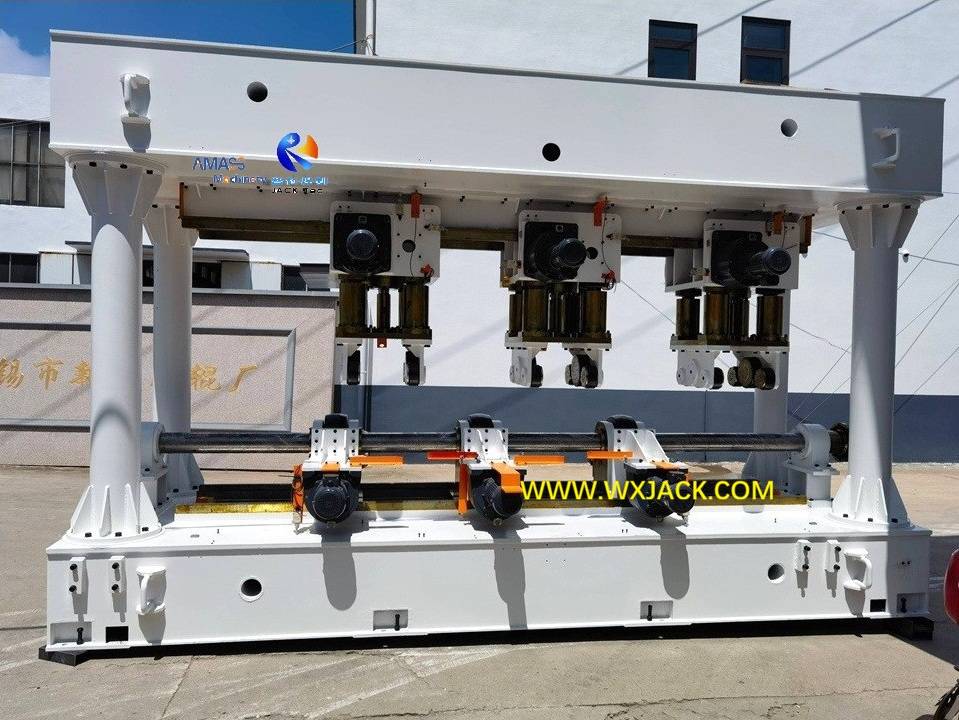

3) Los 3 grupos de mecanismos de enderezamiento , como secciones de función principal de la máquina enderezadora de unidad de placa rígida de acero en ángulo, cada uno de los grupos incluye las secciones de enderezamiento superior e inferior. De los cuales la sección superior se acciona debajo del cilindro de aceite hidráulico para su trabajo de enderezamiento que actúa hacia abajo, y la sección inferior es estacionaria;
4) Sistema operativo y de control eléctrico , que incluye tablero de control (colocado en la plataforma aérea), botones de parada de emergencia, control remoto, HMI y su pantalla táctil, cableado, codificadores, sensores de desplazamiento, pantallas digitales;
5) Sistema hidráulico , que incluye estación de bombeo (colocada en plataforma aérea), tanques de aceite, válvulas electromagnéticas y mangueras;
6) Mesas de rodillos transportadores de entrada y salida.;

4. Producción de la máquina enderezadora de unidades de placa reforzada con acero en ángulo y costura de soldadura a tope de placa de acero en Wuxi JACK:

Las siguientes fotografías capturan momentos de los trabajos de montaje en las máquinas de nuestra fábrica:

Montaje final

Montaje de la máquina

Prueba de rendimiento

Listo para el envío

5. Entrega: Como se muestra en las fotografías de arriba, el estado listo para el envío de estos 2 tipos de máquinas es el cuerpo principal integral, que no necesita ser desmontado para la entrega, sino ensamblado nuevamente después de llegar al sitio del cliente.

Control avanzado de la calidad de los componentes en la máquina enderezadora de unidades de placa rígida de acero en ángulo JACK de Wuxi y la máquina enderezadora de placas de chapa de acero con costura a tope

Gestión Estricta de la Calidad General: Se lleva a cabo a lo largo de toda la cadena de valor de producción, abarcando las 3 secciones básicas de:
1) Inspección de materiales entrantes;
2) IPV: Validación de producción interna;
3) Servicio posventa;

1. Estructura principal mecánica de la máquina enderezadora de unidad de placa acanalada de acero en ángulo Wuxi JACK y costura de soldadura a tope de placa de acero:

1) Materiales: El cuerpo mecánico está fabricado con aceros al manganeso Q235 , Q345 , de alta resistencia . Todos son partes integrales;
2) Diseño: Su rigidez y resistencia se calculan cuidadosamente y se validan rigurosamente, asegurando una larga vida útil duradera con un rendimiento persistente. Mediante un diseño optimizado, se minimizará la tensión en las costuras de soldadura para evitar grietas;
3) Tratamiento térmico y pintura: Los miembros estructurales del cuerpo mecánico se detienen y se limpian con chorro de arena, aliviando la tensión interna y fortaleciendo la capacidad de adhesión de la pintura. Teniendo en cuenta el clima local y la humedad del cliente de la máquina enderezadora de unidad de placa reforzada con acero en ángulo, el revestimiento principal y frontal reciben un tratamiento especializado para evitar problemas de: desprendimiento, decoloración, película de revestimiento desigual, flujo;

2. Mecanismos de enderezamiento de la máquina enderezadora de unidad de placa reforzada con acero en ángulo Wuxi JACK y la máquina enderezadora de placa de chapa de acero para juntas:

1) Estructura: Toda la unidad enderezadora tiene un marco sólido, con 5 piezas de columnas redondas brillantes en el medio, que están hechas de acero aleado de alta resistencia. Las 6 piezas (2 filas) de rodillos enderezadores están en la parte inferior; En la parte superior se encuentran el motorreductor de accionamiento y transmisión, los sensores de posición y los codificadores;
2) Todos los rodillos enderezadores se procesan con tratamiento térmico: Templado y templado de superficie, evitando defectos de grietas, garantizando un rendimiento estable y una larga vida útil de nuestra máquina enderezadora de unidades de placa acanalada de acero en ángulo y en la costura de soldadura a tope de la placa de acero de la junta;
3) Colineal: Mediante el accionamiento del motorreductor de CA y la detección de posición con codificador, la parte enderezadora que actúa hacia abajo de la sección superior siempre está en el mismo centro de simetría que la parte enderezadora inferior estacionaria;

3. Sistema hidráulico de la máquina enderezadora de unidad de placa rígida de acero en ángulo Wuxi JACK y en costura de soldadura a tope:

1) Componentes principales: Como fuente de impulso en la operación de enderezamiento, el sistema hidráulico tiene 4 partes principales: estación de bombeo, tanque de aceite, válvulas electromagnéticas y cilindros de aceite;
2) Los cilindros de aceite son de gran tamaño y de alta presión, lo que promete una fuerza de salida pesada y potente, estanqueidad completa y sin fugas después de un uso prolongado. Hay un bloqueo bidireccional en el circuito de aceite, lo que garantiza una fuerza de empuje suficiente, con rendimiento de autobloqueo;
3) La estación de bomba hidráulica y sus mangueras son de tipo independiente, todos los bloques de válvulas tienen forma de instalación dividida, con protección contra sobrecargas para garantizar un funcionamiento seguro;
4) Control de temperatura y limpieza del aceite: Los circuitos de descarga y retorno de aceite tienen filtros finos, con una finura de filtrado de 20 μm. El tanque de aceite tiene funciones de: Detección del nivel de aceite, calentamiento y enfriamiento de aceite;
5) Las mangueras de aceite están desplegadas en el terreno del taller. Como se puede ver en las fotos de arriba, , todo el conjunto de máquinas enderezadoras de unidades de placa reforzada de acero en ángulo que se instalan en el taller del cliente son muy ' limpias ', ordenadas y concisas, no solo con una buena apariencia, sino que también garantizan un funcionamiento seguro y altamente eficiente.

Introducción Diapositivas sobre la máquina enderezadora de unidad de placa acanalada de acero en ángulo Wuxi JACK y la máquina enderezadora de placa de chapa de acero con costura a tope

A. Contenido de estas diapositivas sobre la máquina enderezadora de unidad de placa rígida de acero en ángulo Wuxi JACK y sobre la costura de soldadura a tope:

1) Uso, especificaciones y línea completa de productos;
2) Superioridades técnicas;
3) Capacidades de enderezamiento potentes y confiables;
4) Operación conveniente, altamente precisa y fácil de usar;
5) Cadena de valor del pedido a la entrega;
6) El producto de nicho de los modelos JF Máquina enderezadora de placas de chapa de acero para juntas, para enderezar costuras de soldadura a tope planas en juntas de placas de acero;
7) Componentes y conjuntos de máquinas de calidad superior;
8) Variedades de diferentes modelos de máquina enderezadora de unidades de placa acanalada de acero en ángulo Wuxi JACK en los sitios de los clientes;
Revisemos estas diapositivas una por una como se muestra a continuación:

B. Diapositivas sobre la máquina enderezadora de unidades de placa reforzada con acero en ángulo Wuxi JACK y la máquina enderezadora de placas de chapa de acero para juntas de soldadura a tope:

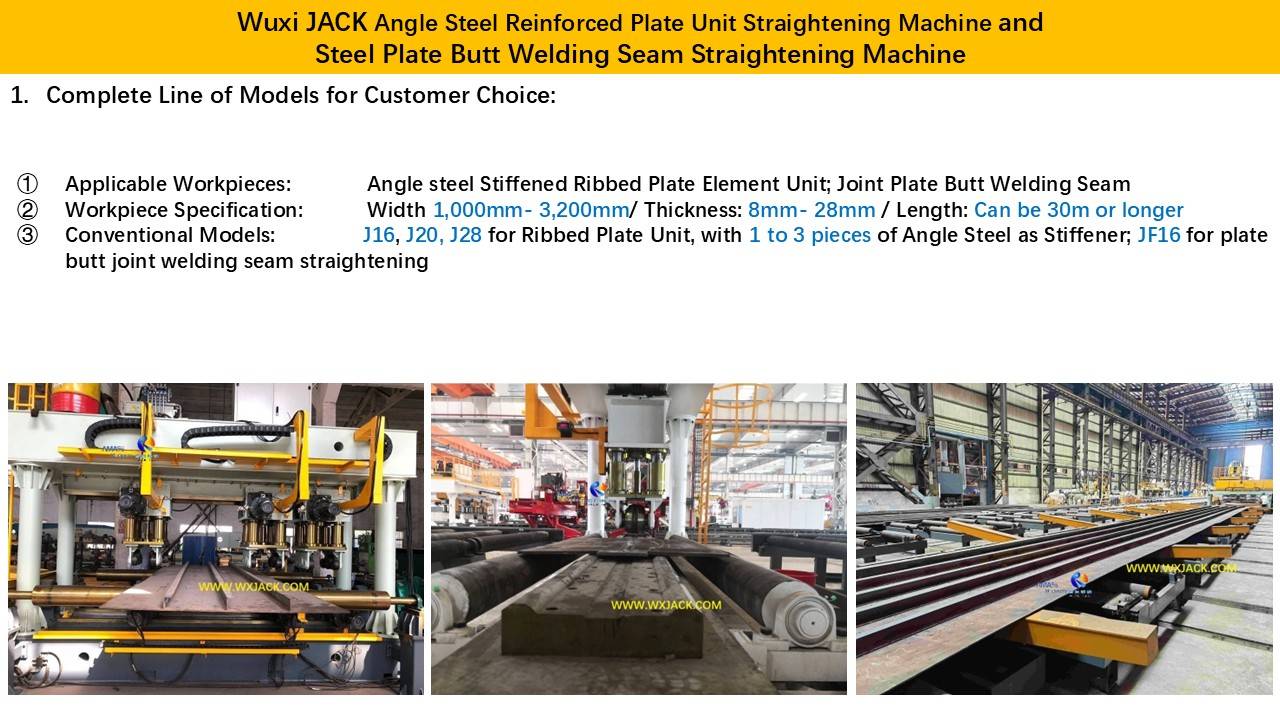

Diapositiva 1 : Alcance de la pieza de trabajo de la máquina enderezadora de unidad de placa acanalada de acero en ángulo JACK de Wuxi:

Esta página brinda las especificaciones principales de estas máquinas enderezadoras de estructuras de acero de diseño especial Wuxi JACK:

1. Modelos de máquina enderezadora de unidad de placa rígida de acero en ángulo JACK de Wuxi:

1) Producimos varios modelos estándar de máquinas, cubriendo los espesores de piezas de uso común que se aplican: J16 ( 16 mm ) a J28 ( 28 mm );
2) Aquí la cifra indica el máximo. espesor de la unidad de placa nervada que se puede enderezar. Determina las especificaciones del sistema hidráulico, el diámetro y la carrera del cilindro de aceite, su clasificación y el máximo. presión de salida;

2. Especificaciones de las piezas de trabajo en la máquina enderezadora de unidad de placa reforzada con acero en ángulo JACK de Wuxi:

Esto se puede hacer de forma especial según los requisitos del cliente:
1) El ancho de la unidad de placa nervada de acero en ángulo puede ser de 1000 mm a 4000 mm;
2) Puede haber de 1 a 4 piezas de acero angular (nervadura o refuerzo), la mayoría de las veces son 3 piezas, que se pueden soldar en una pieza de placa base, como se muestra en la foto de la derecha de esta página;
3) La foto central de la página es nuestra máquina enderezadora de placas de chapa de acero para juntas de soldadura a tope modelo JF16, que se puede ver en la foto y se utiliza para nivelar la costura de soldadura a tope abultada de la soldadura de juntas de placas.

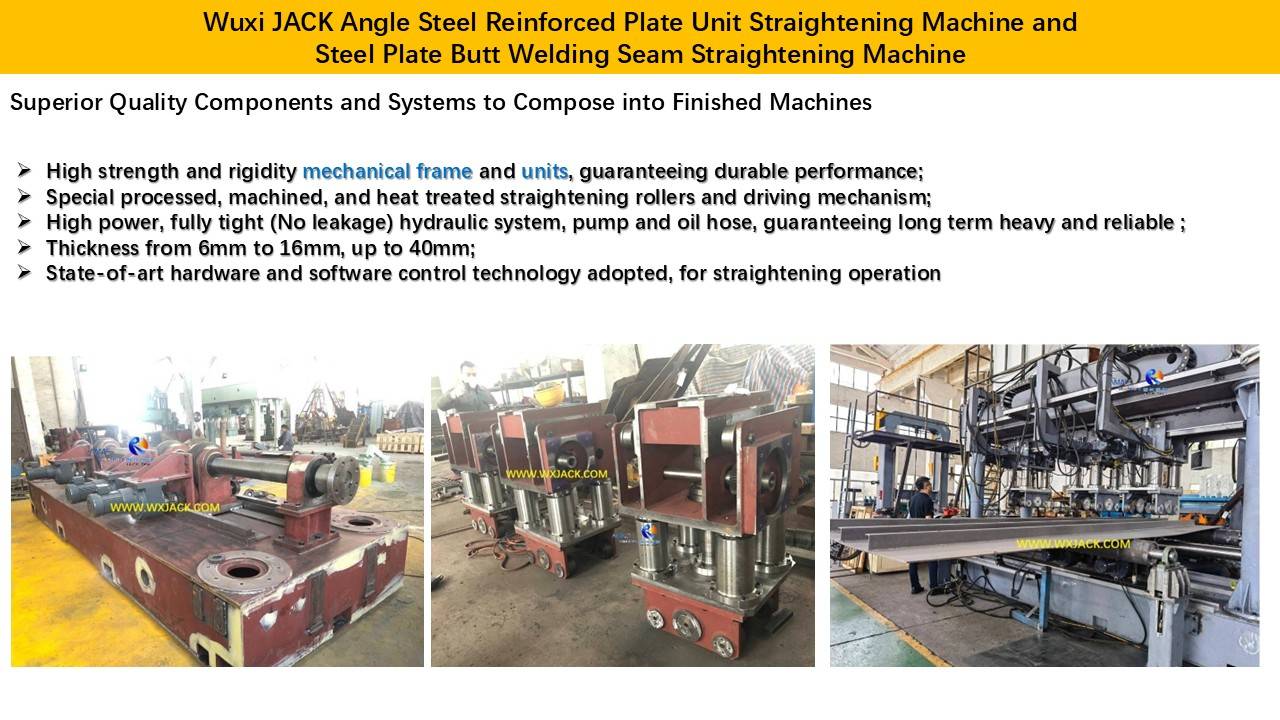

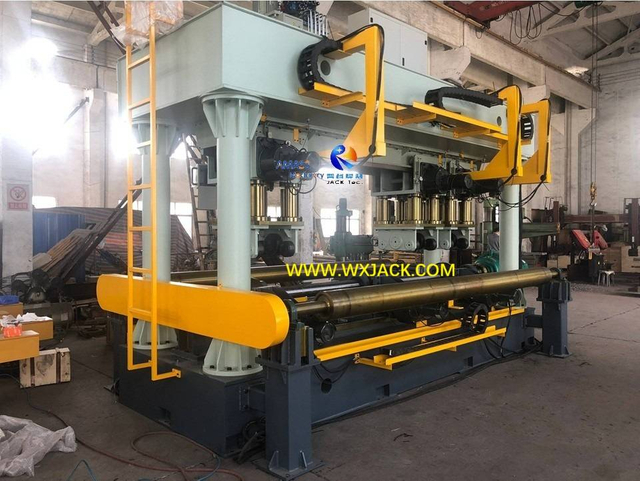

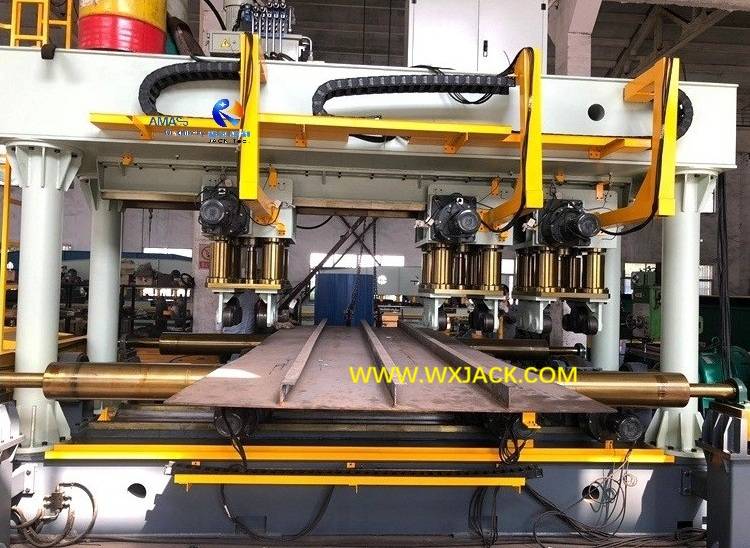

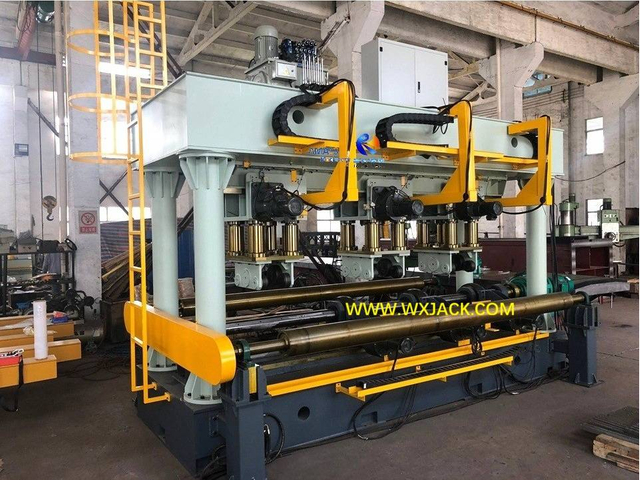

Máquina enderezadora de unidad de placa reforzada de acero de 1 ángulo

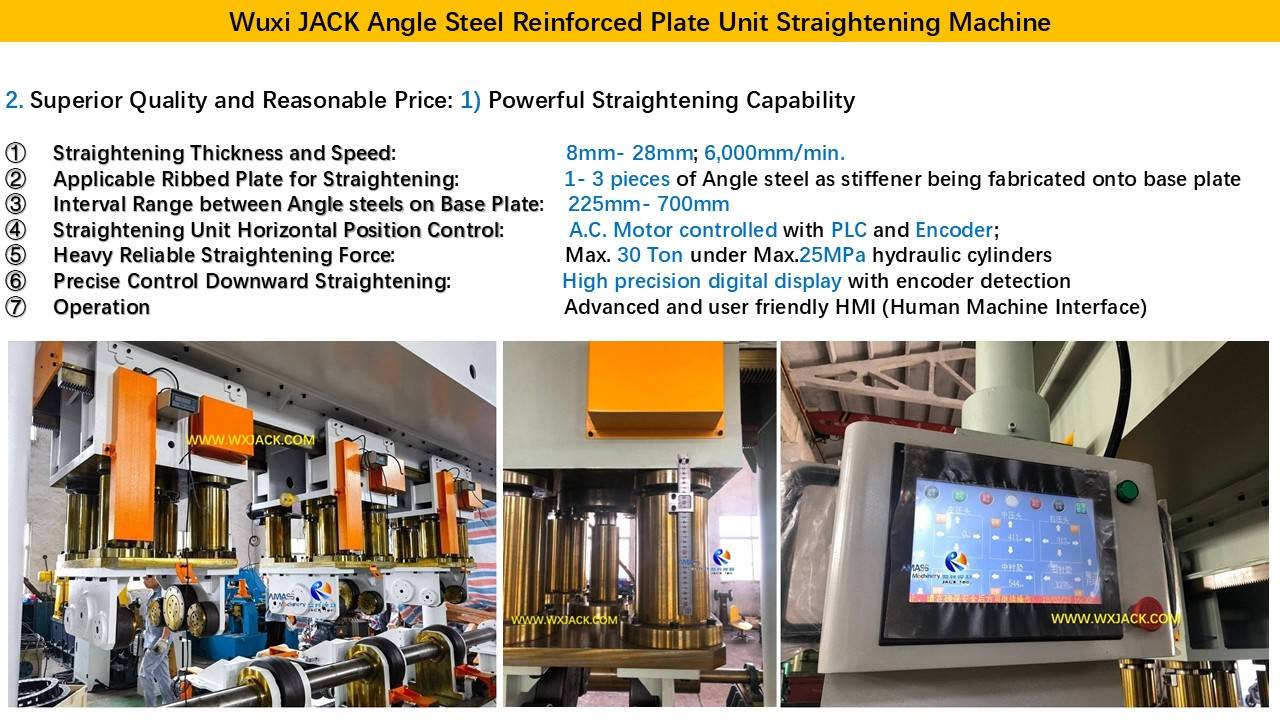

Diapositivas 2 : La capacidad superior de enderezamiento de la máquina enderezadora de unidad de placa rígida de acero en ángulo JACK de Wuxi:

Esta página enumera los puntos fuertes técnicos de estas máquinas enderezadoras de estructuras de acero grandes Wuxi JACK:

Wuxi JACK desarrolla la máquina enderezadora de unidades de placa reforzada de acero en ángulo serie J, en función de las características de la pieza de trabajo (espesor y límite elástico del acero al carbono), junto con los requisitos de tecnología de proceso en los sitios de los clientes: maquinaria portuaria, producción de maquinaria de ingeniería de construcción y construcción de puentes. En consecuencia:
1. El intervalo entre las 3 piezas de aceros angulares (refuerzos) se puede variar dentro del rango de 225 mm a 700 mm. La posición lateral de las unidades de enderezamiento se puede gestionar con precisión;

2. Movimiento horizontal de las unidades de enderezamiento a lo largo de la viga horizontal de la máquina enderezadora de unidades de placa reforzada con acero en ángulo:

1) La primera foto de la izquierda: el movimiento horizontal de las 3 piezas de la unidad de enderezamiento se ajusta según la posición horizontal de las nervaduras en la unidad de placa;
2) Dicho movimiento hacia la izquierda y hacia la derecha se ajusta de la siguiente manera: Impulsado por un motor de CA, detectado con un codificador y mostrado con un medidor digital en tiempo real;
3) Dicha acción de movimiento horizontal se controla con PLC (controlador lógico programable) y se guía con guías lineales de alta resistencia;

3. Unidades enderezadoras de la máquina enderezadora de unidades de placa acanalada de acero en ángulo:

1) Control preciso de enderezamiento hacia abajo en la máquina enderezadora de unidad de placa reforzada con acero en ángulo:

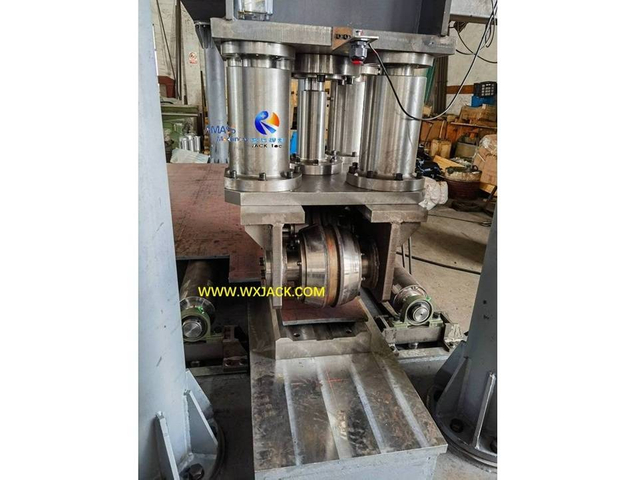

a) La foto del medio: esta es una vista lateral de la unidad alisadora instalada;
b) El movimiento descendente de la unidad enderezadora se muestra y gestiona mediante un sensor de desplazamiento, demostrado con regla de medición y en una pantalla digital intuitiva;
c) Los 2 tipos de pantalla (pantalla digital y regla) pueden tener verificación mutua para garantizar una gestión precisa;
d) Esto garantiza plenamente una operación precisa de enderezamiento en nuestras máquinas;

2) Sistema hidráulico de la máquina enderezadora de unidad de placa endurecida de acero en ángulo:

a) Accionado por cilindros hidráulicos, que tienen una presión de trabajo de hasta 25 MPa , cada una de las unidades de enderezamiento ofrece el máximo. Fuerza de enderezamiento de 30 toneladas durante la operación de enderezamiento en la placa nervada de acero en ángulo;
b) La estación de bomba hidráulica se coloca en la plataforma aérea del bastidor principal de la máquina, lo que brinda una estructura compacta y una disposición limpia en el sitio del cliente, y por lo tanto un mantenimiento seguro y conveniente;

4. Puesta en funcionamiento de la máquina enderezadora de unidad de placa rígida de acero en ángulo Wuxi JACK:

1) La velocidad de enderezamiento es de 6000 mm/min., bastante eficiente. Es un tipo constante en el diseño y la configuración predeterminados. Si el cliente lo necesita, también podemos diseñar la velocidad de enderezamiento para que sea continuamente ajustable, bajo el control del inversor de CA;
2) La foto de la derecha muestra la estación de control de la máquina tipo voladizo, que es una HMI (interfaz hombre-máquina), equipada con una pantalla táctil como operación y visualización en tiempo real.

Máquina enderezadora de unidad de placa acanalada de acero de 2 ángulos

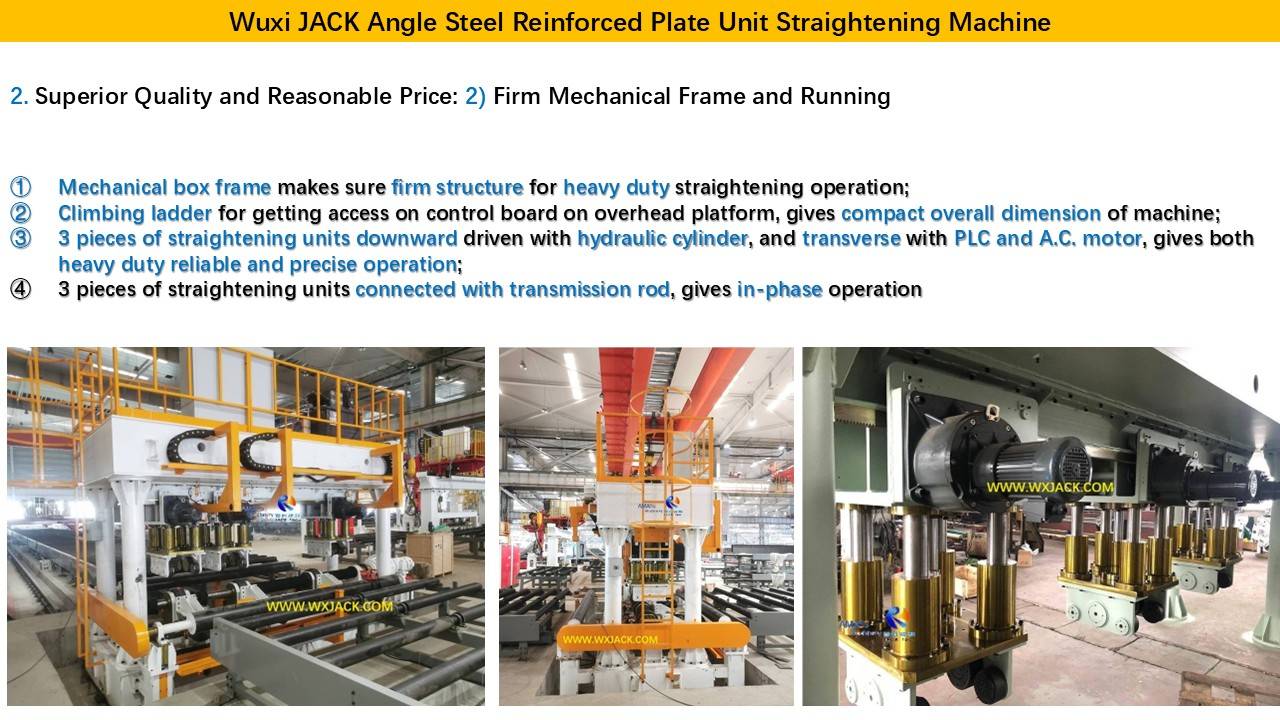

Diapositivas 3 : La fuerte estructura mecánica de la máquina enderezadora de unidad de placa acanalada de acero en ángulo JACK de Wuxi:

Esta página de Diapositivas presenta el ingenioso y sólido marco mecánico de las máquinas enderezadoras de unidades de placas de estructura de acero Wuxi JACK:

1. Importancia del marco mecánico en la máquina enderezadora de unidades de placa reforzada con acero en ángulo:

1) Como maquinaria pesada que ofrece una fuerza de enderezamiento excesiva en proyectos de gran tamaño, el bastidor mecánico de la máquina desempeña un papel básico y clave para garantizar su rendimiento satisfactorio:

2) Unidades principales del marco principal de la máquina enderezadora de la unidad de placa reforzada de acero con ángulo de acero Wuxi JACK:

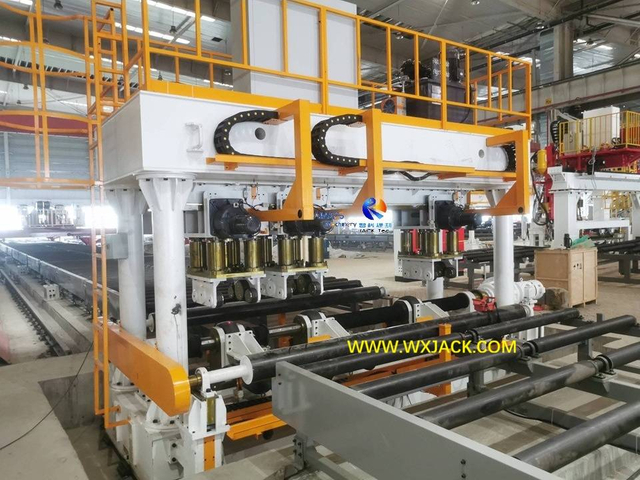

Como se puede observar en las fotos de la izquierda y del medio de esta página, el bastidor principal de la máquina tiene un marco de pórtico de caja sólida , que se compone de:
a) Un conjunto de base de caja, donde se instalan aquí los 3 grupos de mecanismos de enderezamiento, rodillos de transmisión y rodillos de soporte delanteros y traseros;
b) 4 piezas de columnas redondas, que se instalan en las 4 esquinas del bastidor principal de la máquina;

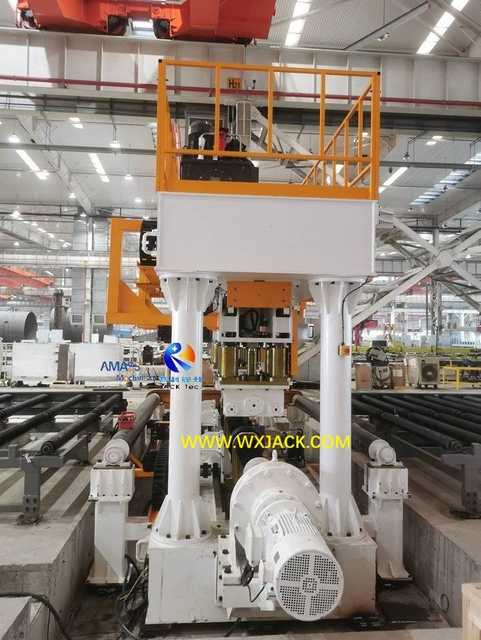

c) Plataforma elevada, escalera de ascenso lateral, barandillas, junto con su viga horizontal. Los 3 grupos de unidades de enderezamiento se montan debajo de la plataforma;

2. Tablero de control eléctrico y estación de bomba hidráulica de la máquina enderezadora de unidad de placa reforzada con acero en ángulo:

Estas dos importantes unidades subsidiarias de funciones se colocan en la plataforma aérea de la máquina principal:
1) Esto garantiza un volumen general compacto y regular del cuerpo principal de la máquina. También brinda comodidad en la instalación in situ de estas máquinas, sus bastidores principales, mesas de rodillos transportadores de entrada y salida;
2) La foto del medio: Para subir a la plataforma elevada para implementar el servicio y mantenimiento de la máquina, hay una escalera instalada en el lado lateral del bastidor principal;
3) Cimentación de la máquina: también se puede observar en la foto del medio, para asegurarse de que el nivel de altura de enderezamiento esté al mismo nivel que el de los transportadores de toda la línea de producción, a fin de garantizar un flujo fluido de material ( WIP – Trabajo en proceso ) , el marco principal de esta máquina enderezadora de unidad de placa acanalada de acero en ángulo debe instalarse en una base de cimentación dedicada, cuyo dibujo será enviado por Wuxi JACK al cliente antes de la entrega de la máquina;

3. Unidades de función principal de la máquina enderezadora de unidades de placa endurecida de acero en ángulo:

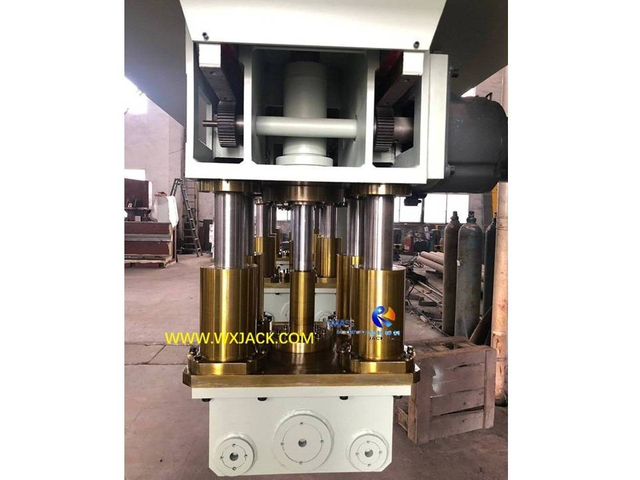

1) La foto de la derecha: Esta foto presenta 3 grupos ensamblados de unidades enderezadoras, las cuales, como se explicó anteriormente, pueden cambiar su posición horizontal a lo largo de la viga horizontal del bastidor principal de la máquina, según la distribución de los aceros en ángulo (nervaduras o refuerzos) en la unidad de placa base;
2) Para garantizar una operación de enderezamiento confiable y pesada, cada unidad del ariete enderezador tiene una estructura sólida, que se compone de 5 piezas de columnas muy brillantes y 6 piezas de rodillos enderezadores en su parte inferior, en 2 filas (3 piezas de rodillos en cada fila, el medio grande y el pequeño en el lateral);
3) Acción de enderezamiento en fase: Los 3 juegos de unidades de enderezamiento están conectados integralmente por medio de una pieza integral de varilla, que asegura en fase la carrera descendente para el enderezamiento, durante la operación de enderezamiento en la máquina.

Máquina enderezadora de unidad de placa endurecida de acero de 3 ángulos

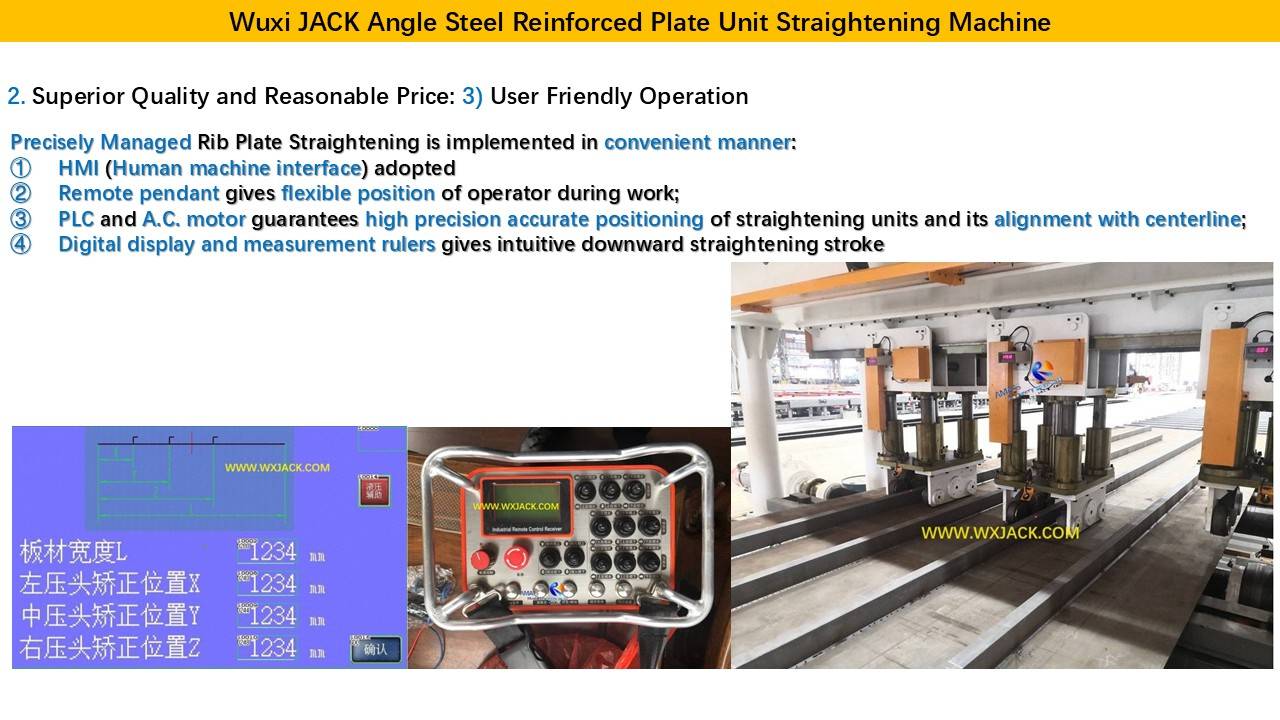

Diapositivas 4 : El funcionamiento preciso y conveniente de la máquina enderezadora de unidades de placa reforzada con acero en ángulo JACK de Wuxi:

Esta página de Diapositivas se centra en el funcionamiento avanzado y fácil de usar de estas máquinas enderezadoras de unidades de placas de estructura de acero de alta resistencia Wuxi JACK:

1. Operación de HMI en la máquina enderezadora de unidad de placa acanalada de acero en ángulo JACK de Wuxi:

1) La foto de la izquierda: Este es el diseño actualizado de la unidad operativa como segunda ^generación de nuestra máquina. El diseño inicial es mediante panel operativo y botonera operativa;
2) Como se puede ver en la foto de la izquierda, el operador puede ingresar cómodamente los parámetros del proceso operativo en el enderezamiento de placas de acero acanaladas. En esta foto, el operador puede introducir la posición horizontal de los arietes enderezadores izquierdo, medio y derecho ( X , Y , Z ) directamente; Ancho de la unidad de placa reforzada de acero en ángulo;
3) Se pueden seleccionar El cliente puede informar a Wuxi JACK su idioma preferido antes de la entrega de la máquina; idiomas de operación tan intuitiva y conveniente entre todos los idiomas principales.

2. Máquina enderezadora de unidad de placa rígida de acero con colgante remoto:

1) Foto del medio: Como unidad operativa equipada y de diseño más antiguo, además del panel operativo de tipo fijo, nuestra máquina siempre está equipada con un control remoto;
2) Como se puede ver en la foto del medio, este colgante remoto es subcontratado por un productor eléctrico profesional, con prácticos rieles de mano alrededor de sus cuatro rondas, que se pueden usar tanto para colgar como para tomar con la mano;
3) Esto tiene como objetivo lograr una posición flexible del operador durante el trabajo: considerando las grandes dimensiones totales de la máquina, este control remoto es muy útil para lograr un funcionamiento altamente eficiente;

3. Gestión avanzada del funcionamiento de la máquina enderezadora de unidades de placa reforzada con acero en ángulo JACK de Wuxi:

1) La foto más grande de la derecha: En esta foto, una pieza de unidad de placa reforzada, que tiene 4 piezas de aceros Angle fabricadas en su placa base, se está enderezando en una máquina modelo Wuxi JACK J28;
2) Su funcionamiento es controlado por PLC , siendo controlada instantáneamente la posición lateral de los cilindros enderezadores con codificador, en cada unidad del cabezal enderezador, que forman un circuito cerrado negativo, dando retroalimentación en tiempo real al centro de control (PLC) de la máquina, garantizando una modulación precisa en la posición horizontal de las unidades enderezadoras;
3) La estructura y disposición razonables de las unidades funcionales garantizan una gestión precisa y fluida de la operación de enderezamiento en la máquina, que trabaja en las instalaciones del cliente. Los 3 grupos completos de unidades de enderezamiento tienen un diseño delicado, una estructura robusta y un control altamente efectivo y preciso.

Máquina enderezadora de unidad de placa reforzada de acero de 4 ángulos

Diapositivas 5 : El producto más especializado de Wuxi JACK: Máquina enderezadora de placas de acero para juntas de soldadura a tope:

1. Antecedentes de la aplicación de la máquina enderezadora de placas de acero de chapa de acero para juntas de costura de soldadura a tope:

1) Dónde se utiliza: esta página ofrece un resumen de un volumen más pequeño y un producto más raro de ver de Wuxi JACK, que también se ve aplicado en sitios de producción a gran escala, como en grúas de elevación, maquinaria grande y de servicio pesado, estructuras de acero grandes, etc.: enderece la costura de soldadura a tope, que se forma en la placa de acero de la junta, durante la operación de soldadura a tope;
2) El punto común de estos antecedentes de solicitud es ' grande ', ya sea en sitios de producción grandes o para construir productos terminados de gran tamaño, incluidas varias maquinarias grandes. Para estas condiciones de aplicación, se necesitan placas de acero más grandes y más largas, que se obtienen de la operación de soldadura a tope de placas de acero;

2. Característica técnica de la máquina enderezadora de placas de chapa de acero para juntas de costura de soldadura a tope:

1) Esta máquina se desarrolló a partir de nuestra máquina enderezadora de unidad de placa acanalada de acero en ángulo modelo J. Los 2 tipos de máquinas suelen trabajar juntas. Esta es la razón por la que presentamos estos 2 tipos de máquinas enderezadoras de estructuras de acero de alta resistencia como grupo en esta página;

2) Diferencias entre la máquina enderezadora de placas de chapa de acero para juntas de costura de soldadura a tope y la máquina enderezadora de unidades de placas reforzadas con acero en ángulo:

Se puede resumir en los siguientes 3 puntos:

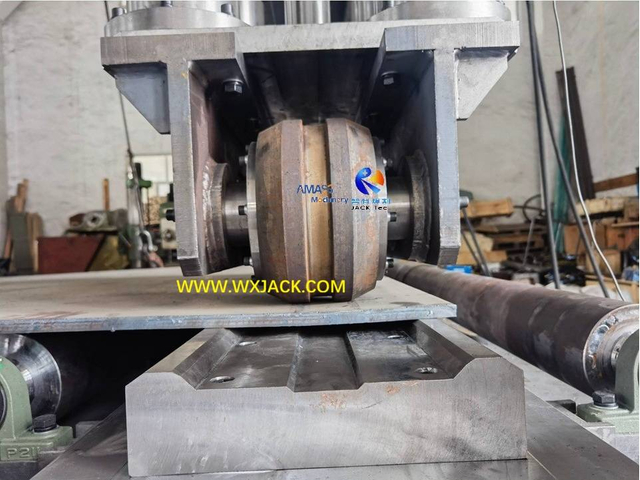

a) Cantidad de unidad enderezadora: en esta máquina, solo hay un grupo de unidad enderezadora, que se utiliza para enderezar la costura de soldadura a tope en la placa de acero de la junta;
b) Estructura de la unidad de enderezamiento: Además, solo hay un cabezal de enderezamiento de la sección superior, que se mueve hacia abajo para realizar el movimiento de enderezamiento, pero sin una mitad de enderezamiento inferior estacionaria, como en el caso del enderezamiento de aceros en ángulo (unidad de nervaduras en placa);
c) La dirección del movimiento de la unidad de enderezamiento en la costura de soldadura a tope también es de 90° con respecto a los aceros en ángulo en la unidad de placa de refuerzo, lo que, a lo largo de toda la longitud de la costura de soldadura, no necesita ser manejado con precisión;
En resumen, el costo de fabricación de esta máquina es obviamente menor que el de la máquina enderezadora de unidades de placas acanaladas de acero en ángulo modelo J.

Máquina enderezadora de costura de soldadura a tope de 5 placas

Diapositivas 6 : Producción en la máquina enderezadora de unidades de placa rígida de acero en ángulo Wuxi JACK:

Esta página ofrece una revisión gráfica del proceso de producción de las máquinas en el taller Wuxi JACK:
1) Toda la cadena de valor de fabricación desde el pedido hasta la entrega cubre los pasos de la tecnología del proceso de: corte de placas, doblado con prensa plegadora, mecanizado preciso de componentes críticos, fabricación con operación de soldadura, tratamiento térmico para aliviar la tensión y fortalecer las propiedades mecánicas, ensamblaje secundario y terminado, cableado eléctrico, prueba de rendimiento y pintura final;
2) Las materias primas de nuestras máquinas son aceros al carbono de alta calidad y alto costo, aceros perfilados y acero al manganeso de alta resistencia. Estos son fundamentales para garantizar la resistencia integral de la máquina;
3) La prueba de rendimiento se lleva a cabo estrictamente junto con el cliente antes de la entrega, como parte de la FAT (prueba de aceptación de fábrica).

Máquina enderezadora de unidad de placa reforzada de acero de 6 ángulos

Diapositivas 7 : Máquina enderezadora de unidad de placa acanalada de acero en ángulo JACK de Wuxi y máquina enderezadora de placa de acero de chapa de acero con costura a tope desde 2009 hasta el año 2026:

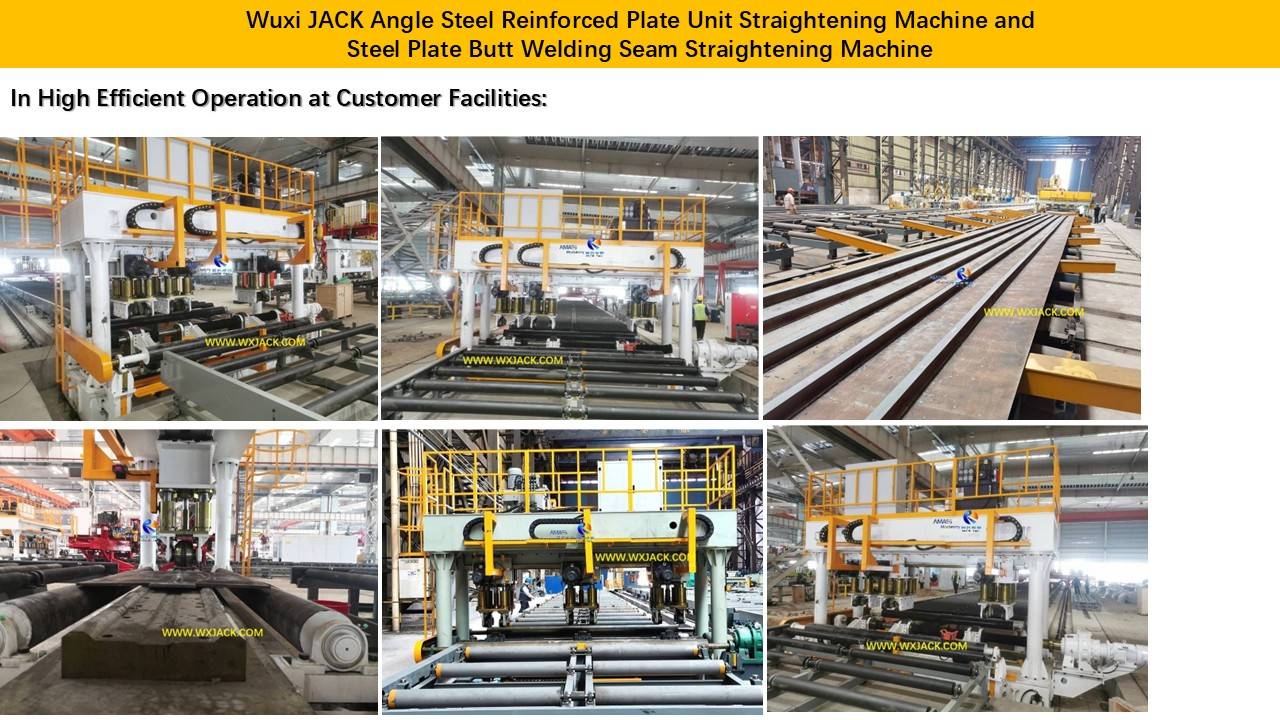

1) Finalmente, como un breve repaso de estos productos especializados de Wuxi JACK, destacamos algunas de las máquinas que se han entregado a los clientes durante los últimos 17 años;
2) Nuestro logro: Aunque se aplica en sitios de aplicaciones de nicho, beneficiándose de nuestra poderosa fortaleza técnica, Wuxi JACK ha acumulado una rica experiencia en casos de negocios, para entregar estas máquinas enderezadoras de placas de estructura de acero pesado, grandes, de control avanzado y hechas a medida:

Máquina enderezadora de unidad de placa endurecida de acero de 7 ángulos

Otras series de productos que poseemos además de la máquina enderezadora de unidades de placa reforzada con acero en ángulo y costura de soldadura a tope

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general

Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz

Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado

HJ-2000 Hidráulica Dirección de longitud de alta eficiencia H Máquina de alisado del haz H

HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande

Combinar cabezales SXBJ-18 Máquina de molienda de borde de placa de gran tamaño

Máquina de redondeo y recortamiento de la estructura de la estructura de cuadro de la caja RH1500 a RH3000

HR800 Máquina de redondeo de borde de la viga HR800 HR800

Miembro de columna de acero usa la máquina de fresado de cara DX1520

Máquina de cartera de caras de extremo de acero de acero DX3030

CNC-DX3030 Máquina de fresado de cara del extremo del haz para la estructura de acero

DX4080 a DX6080 Máquina de fresado de la cara del extremo del haz de acero grande

RT20 Equipo rotador de cadena de estructura de acero de haz de accionamiento hidráulico

Caja de elevación de transmisión hidráulica H Vigile en movimiento de la máquina del motor Movimiento

Máquina de volcado de la cadena de trama U doble individual en haz de estructura de acero

Blogs de la máquina enderezadora de unidad de placa acanalada de acero en ángulo JACK de Wuxi y sobre costura de soldadura a tope

La introducción en Wuxi Jack ASM Serie Machine de alisado de acero angular
Aplicación y estado actual de la máquina de alisado de ángulo enrollado; Función y funcionamiento en la máquina de alisado de hierro ángulo; Principio de trabajo de la máquina de alisado de la barra angular; Características técnicas de la máquina de alisado de acero L; Bordes de plomo de Jack Wuxi en la máquina de alisado de hierro angular; Resumen en Wuxi Jack Angle Steel Endereceding Machine Leer Más
La ventaja de la máquina de alisado de acero angular para el cliente
Ventaja de la máquina de alisado de acero de ángulo de la serie ASM Progreso de la serie ASM Series Angle Steel Endereceding Machine Perspectiva de la serie ASM Angle Steel Endereceding Machine Resumen en Wuxi Jack Angle Steel Endereceding Machine Leer Más
La máquina de enderezado de acero de ángulo automático de la serie ASM de alta velocidad ve un crecimiento rápido
Uso de la máquina de la serie ASM Antecedentes sobre el desarrollo de la máquina de la serie ASM Descubrimiento del trabajo manual sobre el acero ángulo enderecado sin la máquina Incepción de la máquina de la serie ASM hecha por Wuxi Jack Rápido crecimiento de la máquina ASM Serie Resumen en la máquina de alisado de acero angular Leer Más
