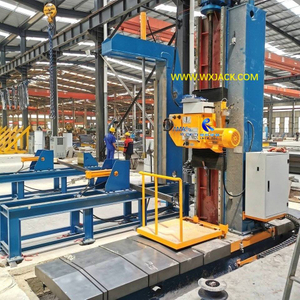

DX4080 a DX6080 Máquina de fresado de la cara del extremo del haz de acero grande

A. Alcance y aplicación de una gran máquina de fresado de cara de haz de acero:

1.   ¿Qué es la máquina de fresado de caras de extremo grande?

1)  Como el parámetro más crucial en el campo de la fresado de la cara final, cuando la carrera de fresado de dirección vertical alcanza los 4.000 mm ( modelos DX40XX , , por ejemplo, DX4080 ), la máquina entra en el nivel de la gran fresca de la viga de acero.;

2)  Límite hacia arriba: Actualmente, el Máx. El trazo arriba y hacia abajo en la fresado final es de 6,000 mm ( modelos DX60XX , , por ejemplo, DX6080 );

3)  Parámetro secundario: el acelerador horizontal en la fresado de la cara del extremo no es tan crítico como el trazo vertical, desde el punto de vista del diseñador y el fabricante de máquinas. Sin embargo, desde el punto de vista del cliente, esta especificación también es importante. Actualmente en la industria, el alcance de la fresado de la cara del final del trazo horizontal es de hasta 8,000 mm :

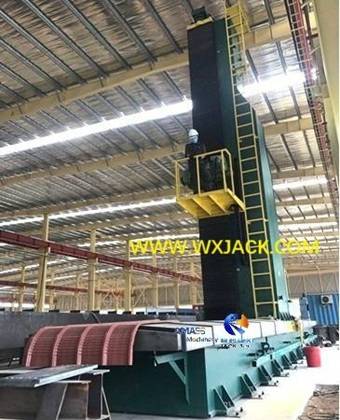

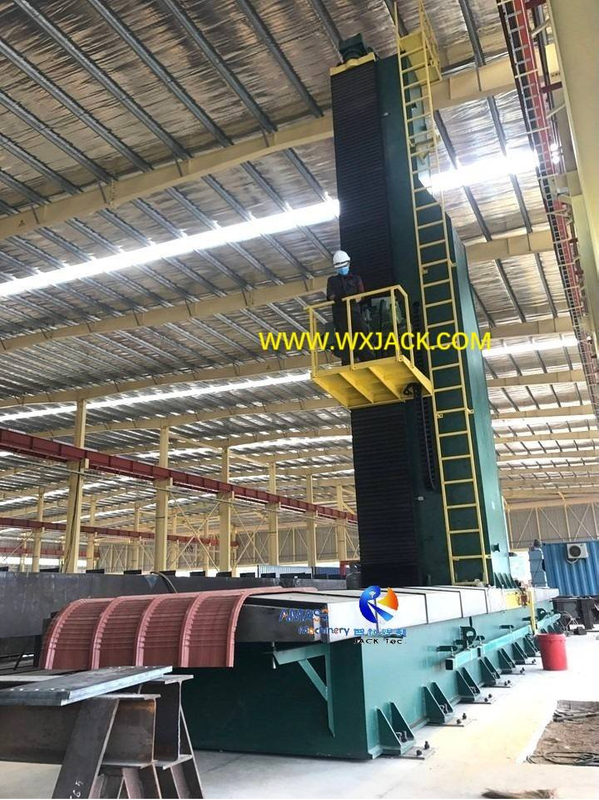

4) Wuxi Jack DX6080 Modelo de fresado de caras de servicio pesado Funciona en la instalación de clientes de Vietnam: ( Fig.1 )

2.  Aplicación típica de la fresa de caracol de la viga de acero de servicio pesado:

1)  En las instalaciones de la construcción naval/ construcción de puentes grandes/ planta de energía ... etc., se necesitan miembros de gran tamaño y estructura de peso pesado para soldar o instalar juntos, en proyectos terminados/ semi-finales. Antes de eso, estas piezas de trabajo jumbo deben ser fresadas para eliminar la capa áspera y oxidada --- Este es el propósito del cliente Compra una máquina de fresado facial tan grande:

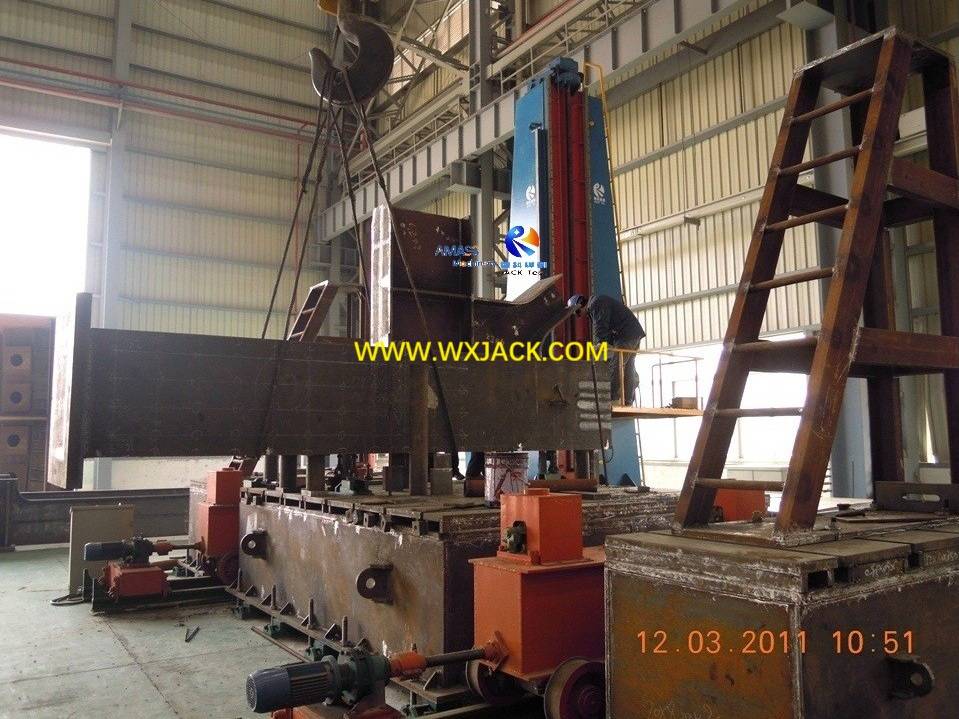

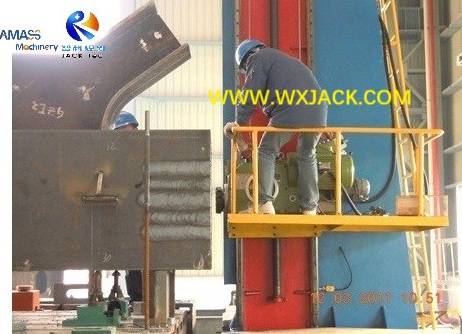

Molinos de operadores en una pieza de pieza de haz de estructura de acero grande para la construcción naval, en plataformas operativas de Wuxi Jack DX4080 Model Máquina: ( Fig.2 )

2) Cuota de mercado: la serie DX Box H Beam Tamaño convencional y la máquina de molienda de caras de extremo grande pertenece a equipos especiales, principalmente centrándose en el cumplimiento de los miembros de la estructura de acero de la estructura de acero, que incluyen: viga de tubería/ h de haz/ haz de caja/ tanque ... de estos, el DX4080 a DX6080 modelos de servicio pesado pertenece a productos especiales de este equipo, cuentas de alrededor del 10% de la aplicación en el mercado más importante;

3.  Posición principal de Wuxi Jack en el desarrollo de una gran máquina de fresado de cara de haz de acero:

1) Gran desafío: por otro lado, el desarrollo/ piloto/ fabricación/ puesta en marcha en estos grandes máquinas de modelos con dimensión general súper grande y peso pesado , implica una serie de desafíos, esta es la razón por la cual solo muy pocos proveedores en la industria de la maquinaria de soldadura y de corte tienen una capacidad y experiencia real en el desarrollo y entrega tales máquinas de servicio pesado, y Wuxi Jack es un miembro prominente prominente:

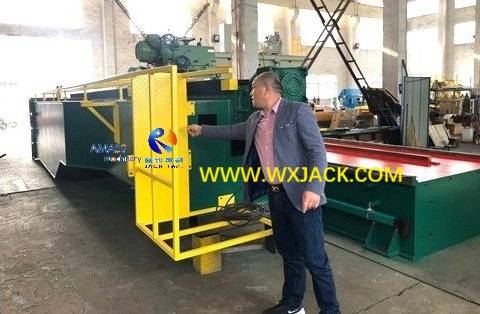

Columna vertical de alza de Wuxi Jack DX6080 Modelo : ( Fig.3 )

2) Aquí, enumeramos 2 productos representativos de Wuxi Jack  Grandes Máquinas,  en los últimos años:

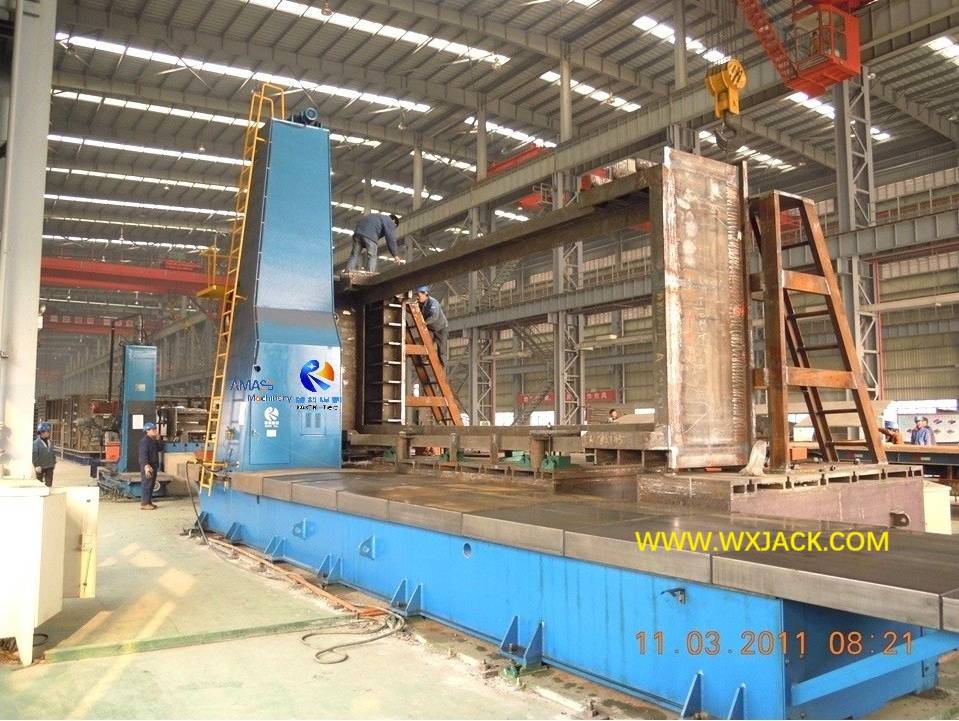

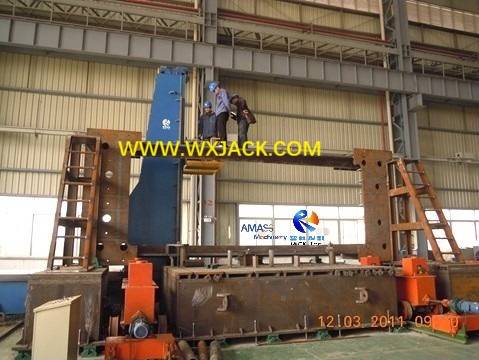

A)  Modelo DX4080 , para una empresa de construcción naval china en Wuhan, en el año 2011: ( Fig.4 )

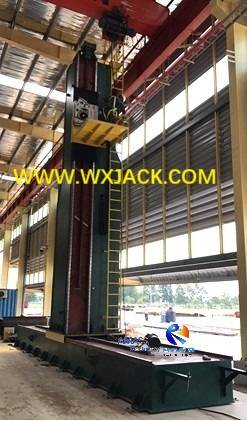

B)  Modelo DX6080 , para una compañía de estructura de acero de Vietnam, en el año 2018: ( Fig.5 )

B. Actualización en el diseño y producción de la máquina de caracol de la viga de acero de servicio pesado:

Para cumplir con los requisitos del cliente y tener un rendimiento consumado de estas máquinas grandes, el desarrollo se actualizó en muchos aspectos sobre la base del diseño estándar:

1.  Sujeto de cálculo y validación de la fuerza para la frescura de caras de extremo grande:

1)  Importancia: la fabricación en estas máquinas grandes Brooks sin lapso y defecto: conducirá a una pérdida inconmensurable para el cliente y Wuxi Jack;

2)  Entonces, el cálculo de la fuerza se validó con el análisis de elementos finitos del asistente de computadora;

3) El proceso de ensamblaje se simuló con anticipación con VDRA (análisis realista de diseño virtual); Se hicieron DFMEA (análisis de efectos del modo de falla de diseño) y PFMEA (análisis del efecto del modo de falla del proceso) para asegurarse del 100% correcto en cada dimensión y estructura de estas máquinas grandes;

2. Tecnología de procesos totalmente administrada en la frescura de caras de extremo grande:

Hay un dicho chino que dice: ' El cambio cuantitativo trae un cambio cualitativo '. Aunque el mismo principio de la fresación de caras finales y la misma estructura de la máquina que los modelos de tamaño normal, el agrandamiento sustancial en todos los tamaños de las unidades de la máquina hizo que estas máquinas pesadas sean completamente nuevas desde el punto de vista de:

1) Necesita calcular todos los parámetros de la máquina nuevamente a partir de datos básicos, incluida la capacidad de carga de Guiderail, la resistencia y la rigidez del lecho de la máquina, la carrera de fresado de la cara final y las rpm de la cabeza de fresado, etc.;

2) El mecanizado de los miembros de la estructura, el proceso de soldadura y ensamblaje del marco de la máquina implica un control de proceso estricto y riguroso:

3) Por ejemplo, para el modelo DX6080 , el lecho de la máquina de 10.6m de largo y la columna de altura de 8.3 m se mecanizaron como piezas integrales en la fresadora de pórtico, en lugar de unirse;

4) El tornillo de plana de 6M para la transmisión vertical dentro de esta gran máquina de fresado de haz de acero también se mecaniza en forma a partir de una pieza integral de materia prima en torno grande:

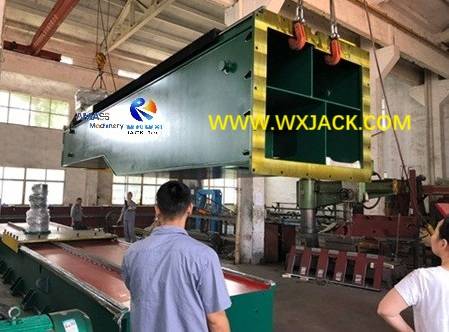

La columna vertical súper grande del modelo Wuxi Jack DX6080 , su altura de sección transversal es más alta que un hombre adulto: ( Fig.6 )

C. Vista técnica sobre DX4080 a DX6080 Máquina de fresado de cara grande:

No todos los productores de la industria de los trabajos de la máquina herramienta tienen una fortaleza real en el diseño y la producción de equipos tan grandes y pesados. Los puntos clave sobre la capacidad de la entrega de máquinas de servicio pesado radican en el desarrollo de un marco de máquina de diseño especial y fabricado, especialmente su lecho base y columna:

1.  Marco principal mecánico de la gran fresca de la cara del extremo del haz de acero:

1)  Importancia: el cuerpo mecánico es la parte más desafiante del diseño y producción de la máquina de modelos grandes y súper grandes. Su fuerza y rigidez determina directamente el rendimiento y la vida útil de las máquinas grandes;

2) Placas de acero y tecnología de proceso: el lecho base horizontal y la columna vertical de estas máquinas de servicio pesado están hechas de miembros integrales finamente mecanizados, soldados en forma de estructura y el post soldadura recocido integralmente;

3)  Dimensión general más grande: el tamaño de la sección transversal del lecho horizontal y la columna vertical se calculan y se fabrican específicamente más grande con un margen suficiente, con el propósito de hacer una estructura fuerte y resistente, especialmente la columna vertical, lo que determina la rigidez y la firmeza de la operación en el trabajo de la cartera de extremo del haz de acero;

4)  Fortalecimiento de los refuerzos: hay grupos de refuerzos desplegados en todo el cuerpo de la máquina de las máquinas grandes, especialmente la conexión entre la columna vertical y el lecho base, lo que hace que el marco principal del conjunto completo de una máquina grande sea más sólida y duradera:

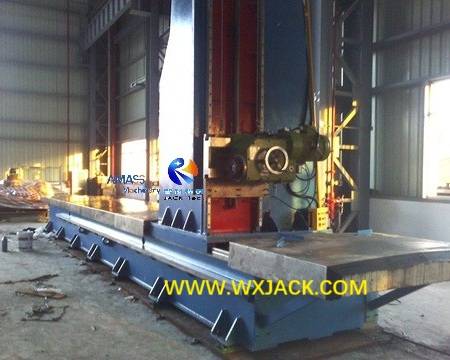

5)  Grupos de placas de refugio, en la parte inferior del lecho horizontal, y la conexión entre el lecho horizontal y la columna vertical, de la máquina modelo Wuxi Jack DX4080 : ( Fig.7 )

6)  Las materias primas para ser fabricadas en el sistema mecánico de las máquinas de servicio pesado Wuxi Jack son placas de acero de alta resistencia de 20 ~ 30 mm y aceros de sección

7)  En total, el requisito previo en el rendimiento exitoso de la máquina de molienda de caras de fin de servicio pesado es que su sistema mecánico tiene características de precisión firme/ estable y buena, sin ningún deformo;

2. Trabajos de preparación en la formación de cartera de caras de extremo de haz de acero grande:

El cliente tiene dos trabajos preparatorios antes de ponerlo en uso:

1) hacer base basadas en el dibujo de Wuxi Jack;

2) Haga una gran estructura de acero piezas de trabajo Tablas de trabajo del tamaño correspondiente. Por lo general, para un tamaño súper grande de piezas de trabajo de DX4080 a DX6080, el cliente se prepara en la plataforma de pieza basada en condiciones prácticas:

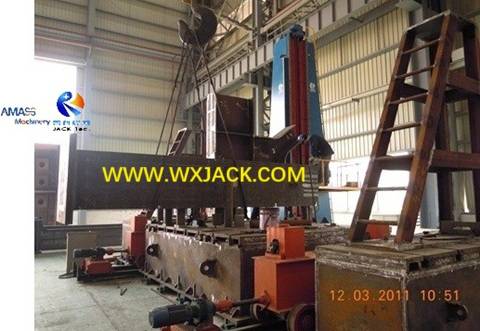

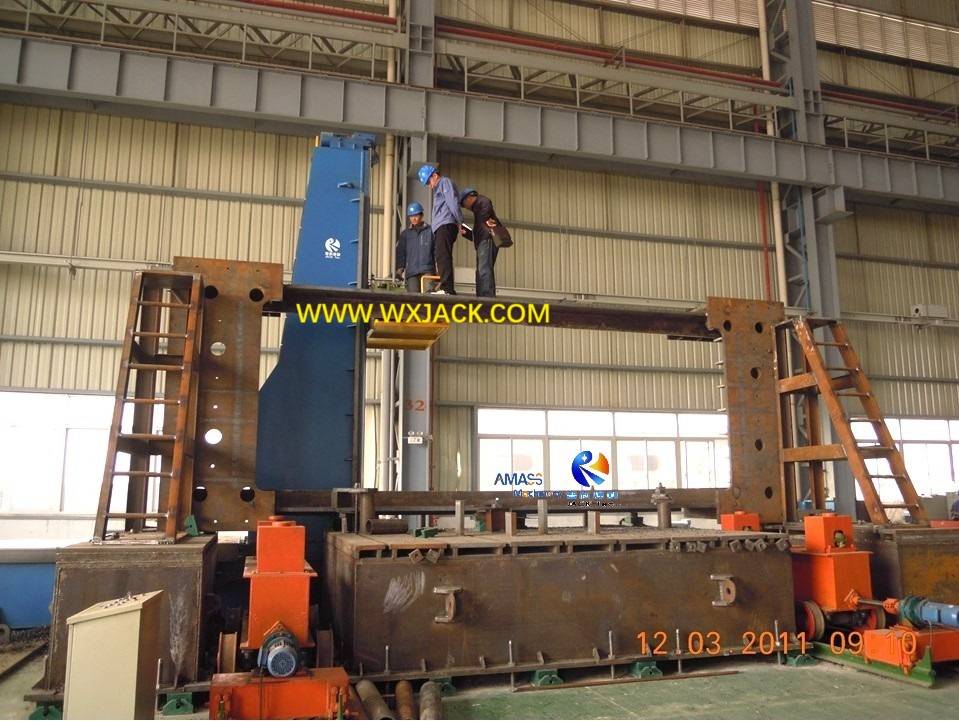

La mesa de trabajo larga, grande y pesada para la estructura de acero piezas de trabajo del haz de Wuxi Jack DX4080 Manaina del modelo: ( Fig.8 )

3. Transporte e instalación en una gran frescura de extremo de haz de acero:

1)  Ejecución de prueba: para estas máquinas de servicio pesado, después de ser comisionado en Wuxi Jack Company, su cuerpo de máquina se desmonta, se envía al sitio del cliente, se reunió en una máquina integral nuevamente y luego realiza la puesta en marcha final y la ejecución de pruebas;

2)  Instalación: la nivelación del lecho base de la máquina y la verticalidad de la columna vertical son parámetros de control crítico, durante la instalación de la máquina:

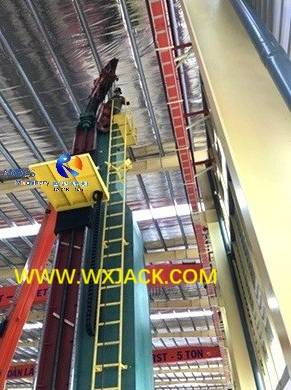

a)  Erección de la columna vertical de 8.3m de altura de Wuxi Jack DX6080 Modelo grande: ( Fig.9 )

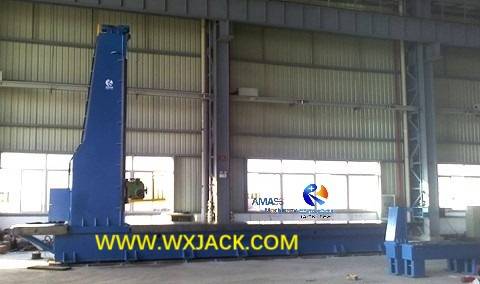

b)  Ajuste en la nivelidad de la cama horizontal de 11 m de largo de Wuxi Jack DX4080 Modelo de servicio pesado: ( Fig.10 )

D. Parámetros técnicos de DX4080 a DX6080 Máquina de cartera de cara de haz de acero grande:
