A. Necesidad y uso de la máquina de soldadura de electroslag de consumo de haz de caja XD12 / XD15 :
1. Qué paso en la línea de producción del haz de la caja : el segundo paso de la soldadura después de la 2 soldadura posterior es la soldadura por electroslag en las placas de deflectores internas, que se implementa con la máquina soldadora de electroslag. Es para soldar en deflectores como refuerzos dentro del haz de la caja ensamblada:

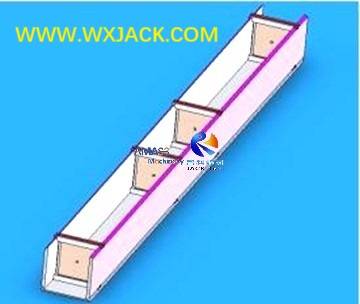

Efecto de las placas de deflectores internas (refuerzo) dentro del haz de la caja: ( Fig.1 )
2. ¿Por qué necesita equipos de soldadura de electroSlag para la producción de haz de cajas:
1) Como se muestra en debajo de 2 bocetos, con el paso de ensamblaje final de la placa de cubierta que se soldan sobre el haz de la caja, con una operación de soldadura convencional, es difícil o imposible realizar soldadura en deflectores internos con la placa de cubierta:

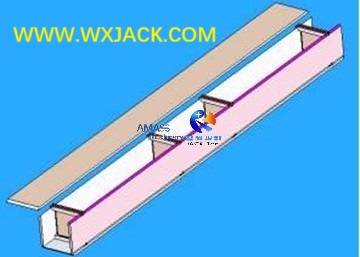

2) Coloque la placa de cubierta en la viga U ensamblada, con deflectores internos ensamblados dentro: ( Fig.2 )

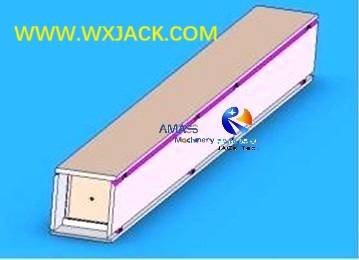

3) Efecto de la placa de cubierta completamente puesta y soldada, haciendo que U haz en la viga de la caja, con deflectores internos dentro: ( Fig.3 )
4) Resumir, para realizar la soldadura y la fusión completamente de estas placas de deflectación con la placa de cubierta y, por lo tanto, obtener un efecto de ensamblaje perfecto, es necesario tener soldadura de electroestro en la viga de caja soldada de ensamblaje y respaldo;
3. Dos tipos principales de la máquina de soldador de electroestro de haz de caja:
Dependiendo del tipo de material de soldadura adoptado en el proceso de soldadura por electroestro, la máquina se puede clasificar en 2 tipos de:
1) Equipo de soldadura de electroslag consumible: las boquillas se utilizan como parte de los medios de soldadura, que 'desaparecen' y se derriten en metal base;
2) Equipo de tipo de electrodo: las boquillas de soldadura no se consumirán y se pueden reutilizar después de este tiempo soldadura.
B. Estructura y rendimiento de la máquina de soldador de electroslag de consumo de haz de caja XD12 / XD15 :
1. Estructura mecánica: la máquina de soldadura de electrovasta de la caja de la serie XD sirve como mecanismo de soporte mecánico de la fuente de alimentación de soldadura de electroslag. Tiene cuerpo de máquina de estructura en voladizo, o también se llama estructura sobresaliente:

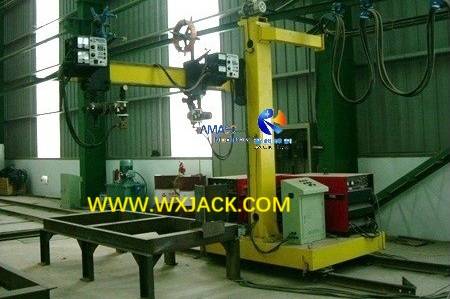

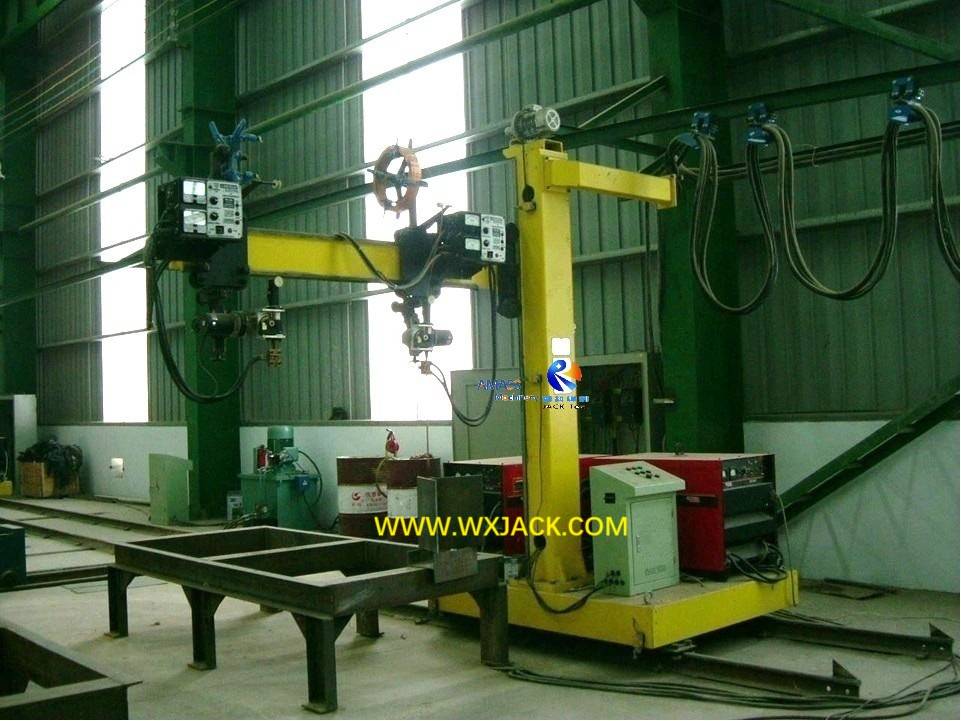

Aparición general de Wuxi Jack XD12 Model Machine: ( Fig.4 )
2. Unidades principales en el equipo de soldadura de electroestroslag de haz de haz:
Esta máquina está compuesta principalmente de:
1) Motor Drive en movimiento en movimiento;
2) columna vertical en el tranvía en movimiento;
3) el haz de sobresalto en la columna vertical;
4) Fuente de alimentación de soldadura por electroestro;
5) Control eléctrico y panel de operación;
De los cuales la columna vertical y el haz de sobresalto forman el esqueleto básico de la máquina, con el fin de mantener y asegurar la fuente de alimentación de soldadura de electroestro, asegurándose de que la punta de soldadura apunte con precisión de soldar la costura;
3. Operación en la máquina de soldadura de electroSlag consumible:
1) El tranvía en movimiento juega el papel de 'piernas y pies' de la máquina, que conduce toda la máquina y el sistema de soldadura que se mueven a lo largo del riel en velocidad de soldadura durante la operación, o a alta velocidad durante el período inactivo;
2) Gestión: este movimiento del tranvía se impulsa con reductor de motor de CA y se controla con un inversor de CA:

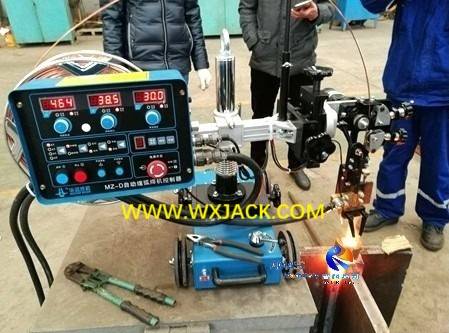

3) En el taller de Wuxi Jack: panel de operación, carro y soldadura de electroslag en ejecución: ( Fig.5 )

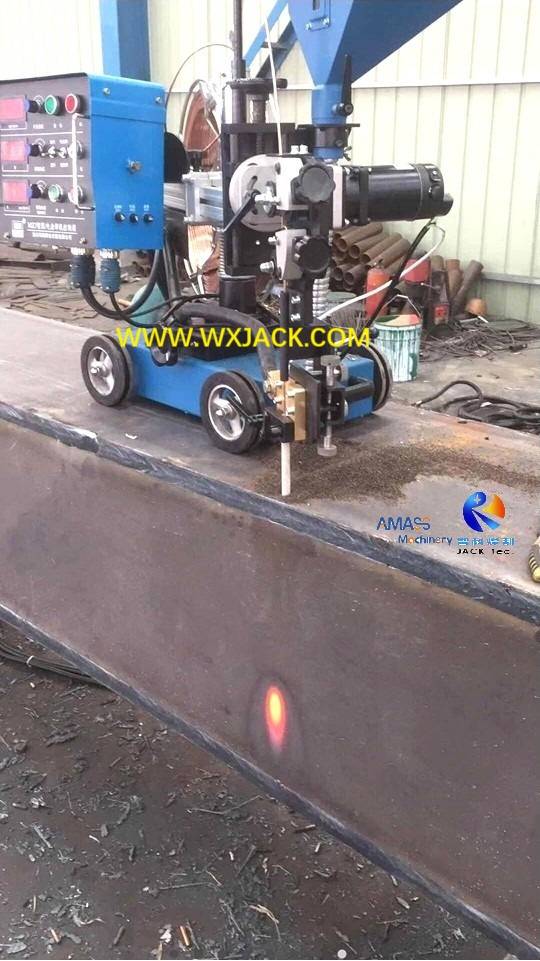

4) En la instalación del cliente: el carrito lleva a cabo la soldadura de electroslag en el haz de la caja: ( Fig.6 )
4. La fuente de alimentación de soldadura de electroSlag es la parte principal subcontratada, así como 'cerebro y mano' de la máquina soldadora de electroslag. En cuanto a su marca y modelo, hay múltiples opciones disponibles en el mercado, tanto del proveedor chino como en el extranjero;
5. Arreglo de la máquina de soldadura de electroestroSlag consumible en el sitio de ejecución:
1) Como se puede observar desde la foto adjunta y debajo, la fuente de alimentación de soldadura de electroslag y su consola, junto con la placa de control eléctrico se ponen en tranvía;
2) Tal arreglo tiene dos méritos:
a) Uno es una operación conveniente;
b) El otro es un enrutamiento de cable simple y conciso:

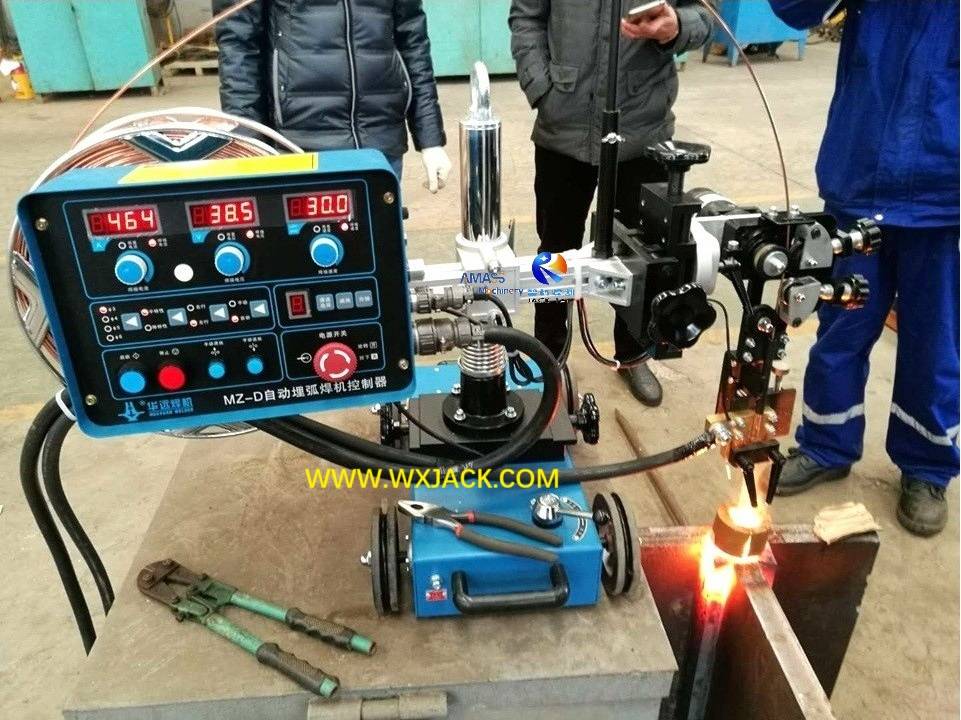

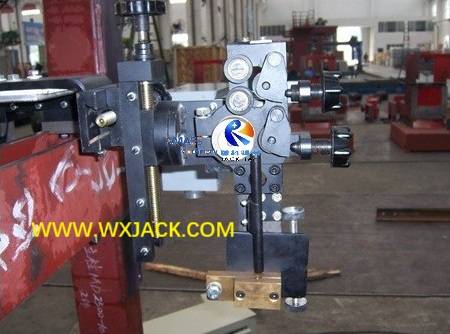

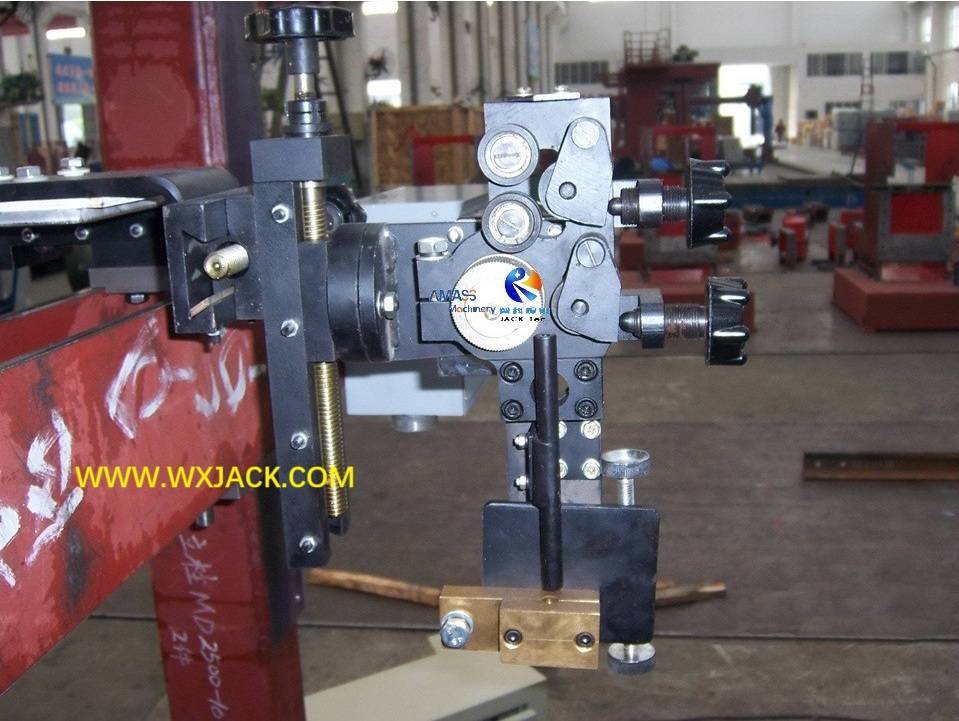

3) Mecanismo del cabezal de soldadura de Wuxi Jack XD12 / XD15 Manaina del modelo: ( Fig.7 )
C. Manera de trabajo XD12 / XD15 Viga de caja Equipo de soldadura de electroestroSlag: Equipo de soldadura:
1. Precondición en la soldadura de electroestro: en el proceso del conjunto del haz de la caja, el espacio libre para la soldadura de electroeslag perpendicular vertical más tarde se reserva con anticipación;
2. A la estación: después de ensamblar y soldar hacia atrás, el haz de la caja se envía a la estación de trabajo de la soldadura de electroSlag;
3. Operación de soldadura de electroslag: con la fuente de alimentación de soldadura de electroslag perpendicular vertical instalada en el haz de sobresalto de la máquina, la operación vertical de soldadura de electroestroslag perpendicular hacia abajo se realiza en el orificio reservado del haz de la caja. Consulte la foto adjunta y abajo:

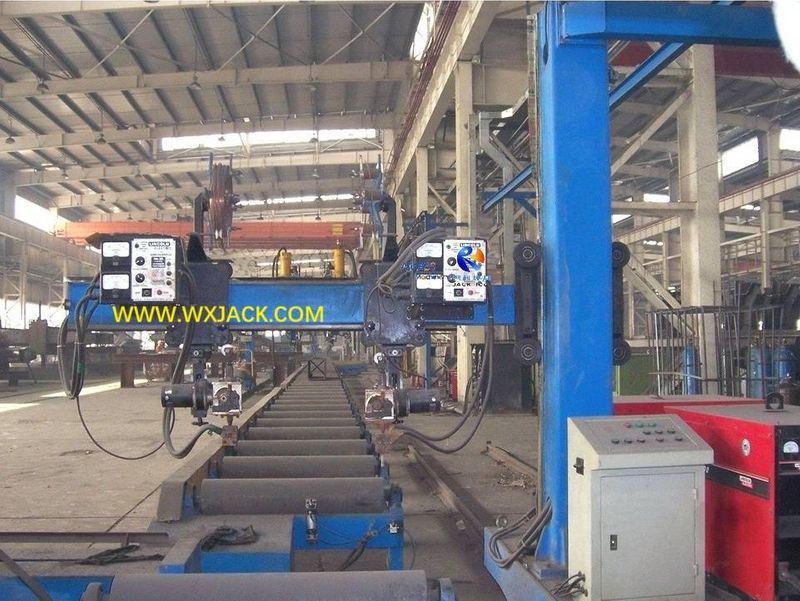

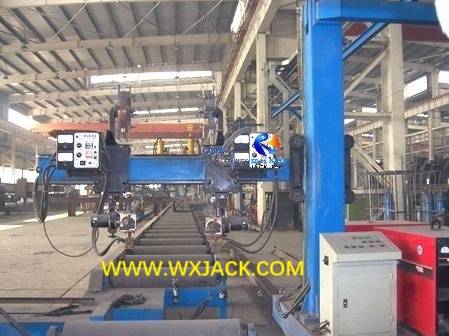

Sitio de trabajo de la máquina modelo Wuxi Jack XD15 en la línea de producción del haz de la caja: ( Fig.8 )
4. Soldadura por electroestro en el haz de la caja completa: el tipo de voladizo, o el haz que sobresalga, se mueve a lo largo de su riel, cumpliendo la soldadura de electroslag a lo largo de toda la longitud del haz de la caja:

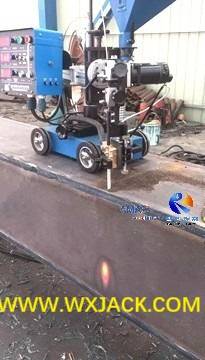

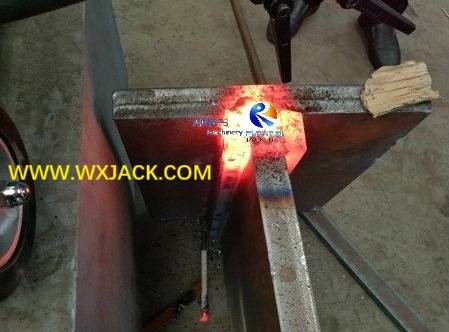

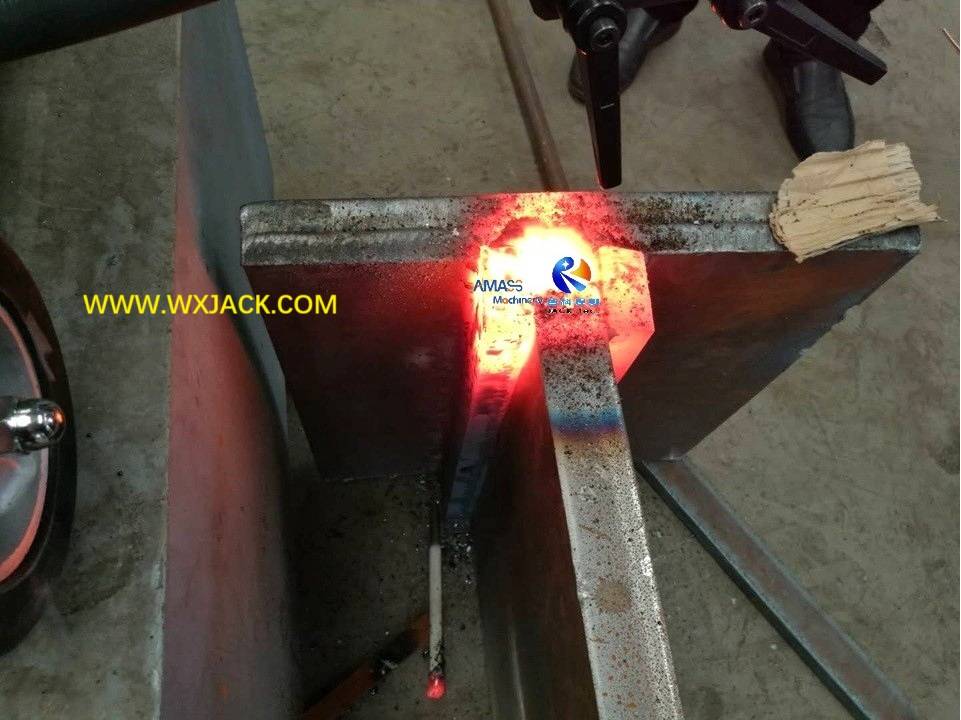

1) Momento de soldadura de electroslag consumible: ( Fig.9 )

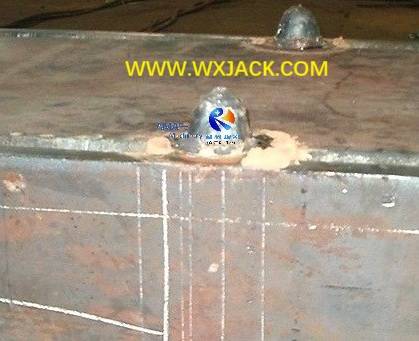

2) Soldadura por electrovasta de consumible terminado en el haz de la caja: ( Fig.10 )
D. Rango de suministro de XD12 / XD15 Box Beam Consumible Máquina de soldadura de electroestroslag:
1. Hardware de la máquina de soldadura de electroestros de consumo:
El conjunto completo de unidades de funciones entregadas al cliente para la máquina de la serie XD se puede enumerar como:
1) Sistema mecánico: que incluye carrito en movimiento, columna, haz de sobresalto, mecanismo de carro de la antorcha de soldadura, antorcha de soldadura de la unidad de ajuste en movimiento vertical, la unidad de ajuste de la cima de soldadura;
2) Sistema de transmisión y transmisión: motor de CA, reductor y transmisión;
3) Sistema de soldadura: Fuente de alimentación de soldadura de electroslag, alimentador de alambre de soldadura, consola de control;
4) Sistema de control eléctrico: placa de control y panel de operación, inversor de CA, elementos de control, cables;
2. Documentos técnicos de la máquina soldadora de electroslag consumible:
También hay un conjunto completo de materiales que se entregarán a los clientes junto con este equipo:
1) Manual de operación de la máquina XD12/ XD15;
2) Manual de operación de la fuente de alimentación de soldadura de electroSlag;
3) dibujo de cimientos y diagrama eléctrico;
4) Lista de consumibles y dibujo;
5) Certificado de calidad y lista de embalaje
E. Parámetros técnicos de la máquina de soldador de electroslag de consumo de haz de caja XD12 / XD15 :
Tamaño de la sección transversal del haz de la caja | XD12: 300ｘ300 ～ 1200ｘ1200 mm XD15: 300ｘ300 ～ 1500ｘ1500 mm |
Longitud de haz de caja | 4000 ～ 15000 mm |
Tranvía | 1000 mm |
Velocidad de movimiento de soldadura de electroslag de trolley | 100 ~ 1,000 mm/min. Unidad de frecuencia variable y visualización en tiempo real |
Velocidad de mudanza inactiva del tranvía | 6,000 mm/ min. |
Potencia del motor de accionamiento de movimiento del tranvía | 0.75 kW |
