XSD12 Tipo de volante Electrodo ElectroSlag Machine de soldadura

A. Uso de XSD12 para soldadura de electrovaslag de electrodo de cable:
B. Estructura y características técnicas de XSD12:
C. Configuración y operación de XSD12:
D. Comparación entre soldadura de electroslag consumible y no consumible:
E. Parámetros técnicos de XSD12:
Disponibilidad:
Cantidad:

A.  Uso de la máquina de soldadura de electrodos de electrodos de alambre de haz XSD12 :


1. Tarea: en la línea de producción del haz de la caja después de la soldadura hacia atrás, la máquina de soldador electroestrodo de electrodo de alambre XSD12 implementa el otro tipo de soldadura de electroestro en la pieza de trabajo del haz de la caja, diferente del tipo de consumo de boquilla;

2. Comparación con el tipo de soldadura de electroSlag de tipo consumible:


En pocas palabras, desde la perspectiva de soldadura de electrodslag de electrodo de cable,

1) Costo variable más bajo: dicha máquina tiene un costo de funcionamiento más bajo en comparación con el tipo de consumible de la boquilla, porque su boquilla no se consumirá en el proceso de soldadura;

2) costo de período más alto: pero una cotización de máquina más alta, alrededor de 30 ~ 40% más alta que la máquina de tipo consumible;

3)  Operación relativa más complicada, que implica habilidad y experiencia del operador para ofrecer un rendimiento de soldadura elegible.


B. Estructura y característica técnica de la máquina de soldador electroestrodo de cable de haz de caja XSD12 :


1. Función: igual que el tipo de consumible de la boquilla de la serie XD , la máquina de soldador electroestrod de electrodo de alambre XSD12 también tiene el propósito de soldar deflectores internos de haz de caja con placa de cubierta que ya tiene, para tener la confusión exhaustiva de las placas de haz de caja y la calidad de ensamblaje elegible;

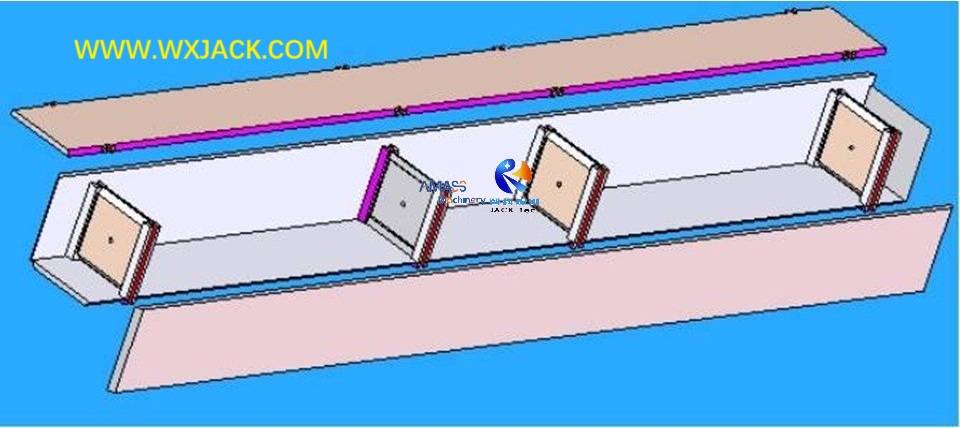

2. Trabajo de preparación: para este objetivo, se preparan dos o cuatro hoyos en el haz de caja, durante su conjunto de placas de deflectación internas;

3. A la estación actual: al finalizar el ensamblaje, la soldadura por tachuelas y la soldadura posterior, se envía un haz de caja a esta estación de equipos de soldadura de electroslag no consumibles. Aquí, el no consumible tiene el mismo significado que el electrodo de cable;

4. Operación de soldadura de electrodislag de electrodo: manipulada con la unidad de ajuste de inicio en la cabeza de soldadura, el tubo de fusible para el agua (punta de soldadura) desciende en dirección perpendicular vertical, todo el camino hacia abajo a la posición de la costura de soldadura, y lleva a cabo la soldadura de electrofslag;

5. Unidad de asistente de soldadura de electroSlag: en el carro en movimiento de la máquina, hay una unidad de oscilación horizontal, que controla el tubo de fusible enfriado por agua, y se puede configurar y balancearse en función del tamaño de la piscina fundida, asegurándose de una operación de soldadura de electroslag de alta calidad;

6. Soldadura de electroestro continua: ajustado con inversor de CA y accionamiento con reductor del motor, todo el electrodo de cable La máquina de soldadura de electroestroslag se mueve en el riel a lo largo de toda la longitud del haz de la caja, en la velocidad de soldadura ajustada, cumpliendo soldadura de electroestroslag en todos los platos de folletos internos;

7.  Al finalizar la soldadura de electroSlag, o cuando no está en soldadura solo para cambiar la posición del carro, el carro se mueve a una velocidad de inactividad más alta, a la posición objetivo.


C. Configuración y operación del equipo de soldadura electrodúrgica de cable de viga XSD12 : Equipo de soldadura:

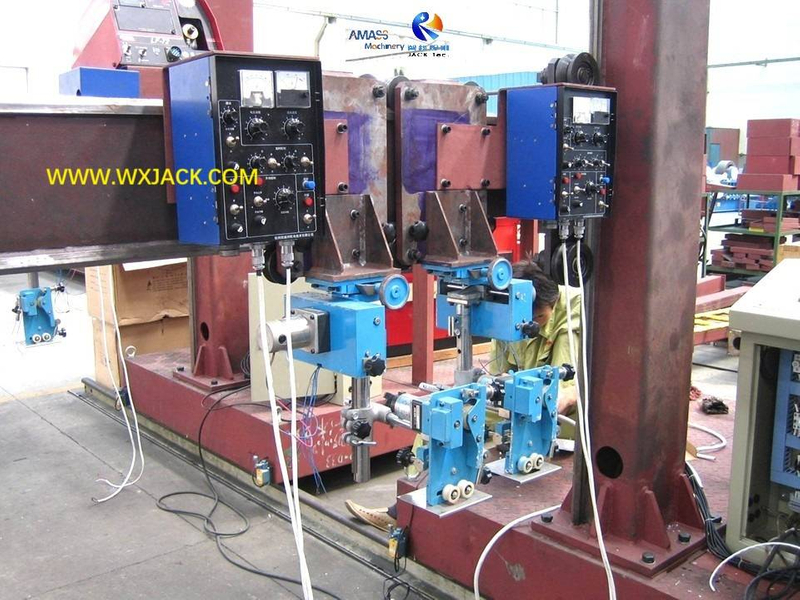

1. Unidades principales: igual que el tipo de consumible de la serie XD, esta máquina de tipo de electrodo de cable también consiste en marco en voladizo, carrito, fuente de alimentación de electrodos de cable y unidad de control eléctrico;

2. Marco principal de la máquina: la construcción en voladizo es el tronco de la máquina soldadora de electroslag, colocando la fuente de alimentación de electrovasta del electrodo de alambre, barril de alambre, tanque de agua y unidad de sostenimiento de cabezales de soldadura;

3. Dirección de movimiento: el carro con motor de CA puso en marcha el conjunto completo de máquina durante el trabajo;

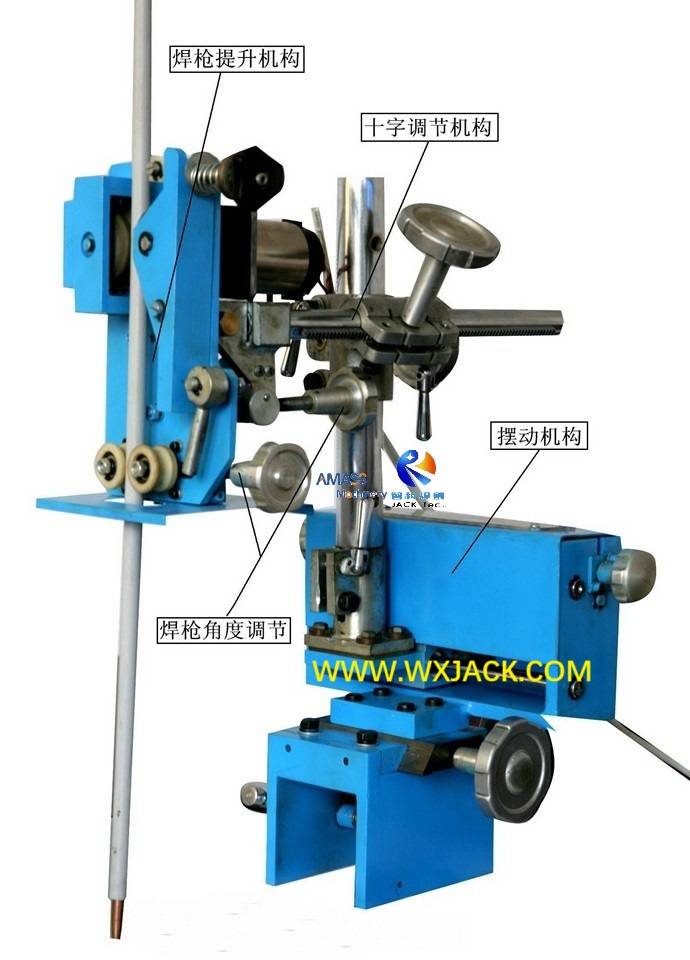

4. Unidad de función: verifique la imagen adjunta y abajo. La unidad de sujeción (unidad de manipulación tridimensional) del cabezal de soldadura se instala en el haz de sobresalto, que se puede ajustar hacia la izquierda y hacia la derecha a lo largo de la barandilla horizontal, prometiendo el efecto de la punta de soldadura que dirige la costura de soldadura todo el tiempo:

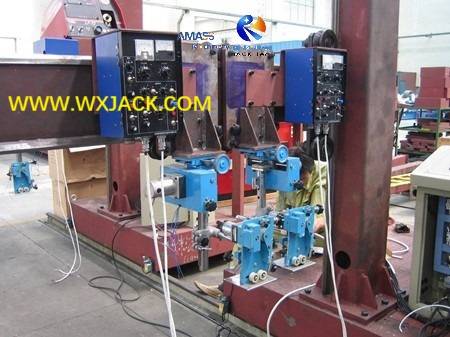

Mecanismo del cabezal de soldadura de electrodomlag de electrodo de cable: ( Fig.1 )

Máquina de soldadura de electrodos de electrodo de cable Fig1 1

5. Máquina de soldadura de electrodislag de electrodo importante en el electrodo:


Para asegurarse de una entrega satisfactoria de este equipo, hay algunos dispositivos de asistente de soldadura importantes sobre el mecanismo de soldadura:

1)  Unidad de oscilación del alimentador de alambre de soldadura enfriado por agua;

2)  Unidad de bombeo inversa del alimentador de alambre de soldadura;

3) Consola de control de la fuente de alimentación de soldadura de electroSlag;

Todas estas unidades se ajustan a la unidad de sujeción mencionada de la cabeza de soldadura;

6.  Fuente de alimentación de soldadura de la máquina soldadora de electrovasta de electrodo de alambre:


En cuanto a la marca y el modelo de la fuente de alimentación de soldadura de electroslag no consumible, hay varias opciones en el mercado. De las cuales tres opciones son:

1)  Japón SESNET;

2) Japón Panasonic KH-600 más el tanque de agua YX090;

3)  American Lincoln DC600 más tanque de agua de Arc 40 Cool.


D.  Comparación entre la máquina de soldadura de electroestroslag consumible y no consumible:


Esto se puede analizar en los aspectos principales de:

1. Costo de operación diaria de dos tipos de equipos de soldadura de electroSlag:


1)  Como su nombre lo indica, el tipo de boquilla de consumo tiene su boquilla derretida y consumida en el proceso de soldadura por electroestro;

2) Mientras está en el tipo de electrodo de alambre , la boquilla de soldadura no es un tipo de parte consumada instantánea, sino que se puede usar varias veces como consumibles duraderos, si se opera correctamente;

3) Por este motivo, en comparación con el tipo de boquilla consumible, el tipo de electrodomunión de electrodos de cable tiene un menor costo de funcionamiento;

2. Presupuesto de inversión y nivel de dificultad de dos tipos de máquina de soldadura de electroslag:


1) Precio de la máquina: por otro lado, la cotización de la máquina de tipo consumible es 30% ~ 40% más bajo que la de la máquina de tipo de electrodo de cable,

2)  Operación: con la operación más simple y la tasa de falla más baja relativa al mismo tiempo que la del equipo de tipo de electrodo de cable;

3) Capacidad del operador: en consecuencia, el operador de la máquina de tipo de electrodo de cable debe ordenar sobre habilidades más altas, una experiencia más rica, y debe enfocarse por completo durante la soldadura por electroestro;

3.  Conclusión sobre el estado actual en el volumen de la aplicación: estos tres factores principales contribuyen a la aplicación más amplia de equipos de soldadura de electroslag de boquilla, que la máquina de tipo de electrodo de alambre en la industria, especialmente en los sitios de trabajo de la línea de producción de haz de caja.


E.  Parámetros técnicos de la máquina de soldador de electroslag no consumible XSD12 Box:


Tamaño de la sección transversal del haz de la caja

300x300 ~ 1200x1200 mm

Longitud de haz de caja

4000 ~ 15000 mm

Tranvía

1000 mm

Velocidad de soldadura de electrovasta de alambre de electrodo

100 ~ 1,000 mm/min., Controlado con inversor de CA y con pantalla digital

Velocidad de mudanza inactiva del tranvía

6,000 mm/ min.

Potencia del motor de accionamiento de movimiento del tranvía

0.55 kW
