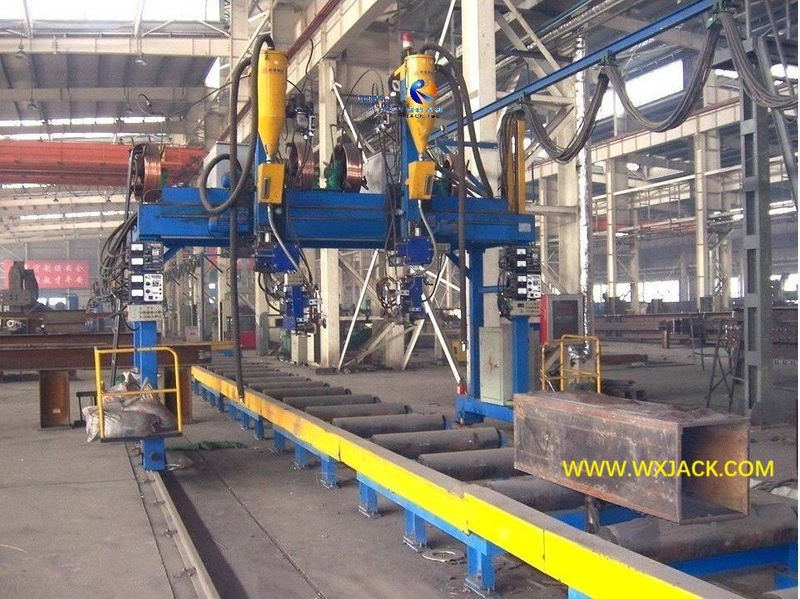

Máquina de soldadura de arco sumergido de la viga de la caja de la caja del pórtico LHE12

A.  Estación de la máquina de soldadura de haz de caja LHE12 en línea de producción:

1. En la estación EOL (final de la línea) en la línea de producción de haz de caja , SAW (soldadura por arco sumergido) completa la serie de soldadura, siguiendo:

1)  GZ12/GZ15 Conjunto de deflector interno y soldadura por tachuela;

2) Conjunto de haz de caja de haz UBZ12 y ₂ soldadura;

3) XD15/XSD12 Soldadura de electroestroslag de deflectación interna;

4)  XQ12 Gas Soldadura hacia atrás en la caja ensamblada;

2. Ahora llegamos al paso final de la soldadura por sierra terminada, , también el paso crítico final en el proceso de producción de haz de caja. La viga de la caja que pasa por esta máquina, se puede ver como haz de caja terminada.

B.  Máquina de soldadura de arco sumergido de la elección en la viga de la caja:

1. Dos tipos principales: según la estructura de la máquina , hay dos tipos de máquina de sierra de haz de caja para elegir:

1) Estructura de pórtico: el modelo LHE12 aquí;

2) Tipo de voladizo: el modelo LHC12 ;

En esta sección discutimos sobre la máquina de estructura de pórtico, y en la siguiente sección discutiremos sobre la máquina de estructura en voladizo;

Entonces, ¿cuándo seleccionar la estructura del pórtico LHE12, cuándo seleccionar la estructura de voladizo LHC12?

2. Puntos comunes: ambos tipos de máquina soldadora de haz de caja comparten lo mismo:

1)  Trabajo de soldadura: técnica de sierra y proceso operativo;

2) Configuración: un conjunto de la máquina está equipado con dos conjuntos de unidades de sierra;

3. Diferencia entre 2 tipos de máquina de soldadura de pórtico de haz de caja:

1) Estructura: como se puede observar a partir de la imagen adjunta, la máquina de tipo de pórtico 'se ve más estable ' durante la soldadura de sierra, en comparación con la estructura en voladizo LHC12, gracias a su estructura;

2) Conveniencia de operación: mientras el modelo de tipo en voladizo LHC12 , tiene la estructura medio abierta, que es fácil para la carga del haz de caja, girando y transferido;

3) Dónde usar: esta es la razón por la que la máquina de soldadura de haz de caja de estructura en voladizo LHC12 se aplica con mayor frecuencia en línea automática ; Mientras que la máquina de estructura de pórtico LHE12 se trabaja con mayor frecuencia en línea semiautomática , o se trabaja como un equipo individual en la soldadura de sierra de caja. Esto también se puede identificar en una imagen adjunta de los dos tipos de máquinas;

4. Cantidad de máquina: para cumplir la tarea de soldadura de sierra en la línea de producción del haz de caja, ya sea el modelo de compras LHE12 o el modelo de estructura en voladizo LHC12, todos deben instalarse con dos conjuntos . Esto se debe a que en uno de los haz de caja, hay que completar totalmente 4 piezas de costura de soldadura.

C. Características técnicas de la máquina de soldadura de pórtico de haz de caja LHE12 :

1 . ​ ​​ ​ ​Entonces, la soldadura de sierra de haz de caja pertenece a una sierra de corriente grande;

2. Dos grados de libertad en la máquina de sierra de haz de caja LHE12 :

1) El brazo de soldadura, que se ajusta con la cabeza de soldadura de sierra, puede moverse horizontal y verticalmente, haciendo que la cabeza de sierra dirija la costura de soldadura durante el trabajo y acomode varios tamaños de haz de caja;

2) El movimiento del brazo de soldadura funciona con motor de CA y se transmite con engranaje y bastidor (verifique la imagen adjunta), garantizando completamente la precisión de posicionamiento de la antorcha de soldadura de sierra;

3.  Unidad auxiliar de soldadura de sierra en la máquina soldadora de haz de caja LHE12 :

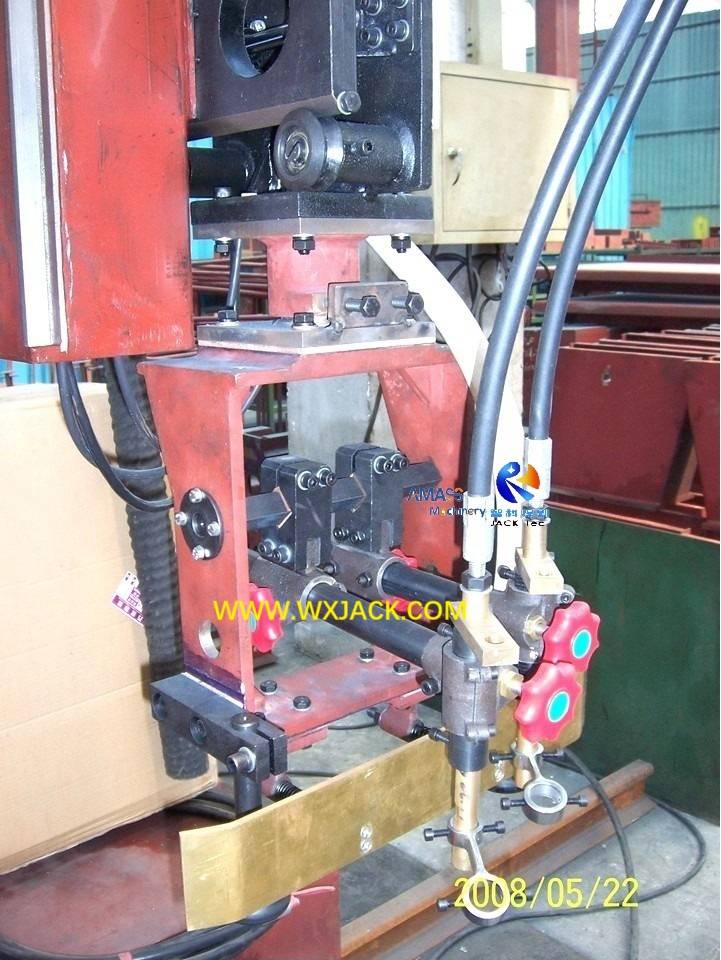

1)  Garantía de calidad de soldadura: hay una unidad de rastreo de arco de soldadura de tipo mecánico de unidad neumática, que se instala en el brazo de soldadura, cumpliendo el deber de la costura de soldadura, el seguimiento correcto;

2) Unidad de transmisión y reciclaje de flujo de soldadura automática sirve como otra unidad de soporte de soldadura importante en SAW;

4.  Operación en la máquina de soldadura de arco sumergido de haz de caja LHE12 :

1) Pista de trabajo: el haz de caja se coloca en la tabla de rodillos de entrada y salida de entrada. Durante la soldadura de sierra, está en condiciones estacionarias;

2)  Operación de soldadura de sierra: con el pórtico que se mueve a lo largo del riel en la velocidad de soldadura de sierra ajustable, la sierra automática se lleva a cabo en la máquina, en la viga de la caja;

3) MOVIMIENTO DE GANTRY DOBLE DRIVE: para garantizar completamente su carrera estable, el móvil de pórtico es doble disco, lo que significa que ambos lados del pórtico tienen motores de CA para conducir;

4) Velocidad de soldadura de sierra: la velocidad de movimiento de pórtico, que también se sierra a la velocidad de soldadura en el haz de caja, se controla con inversor de CA.

D. Poner en uso en la máquina de sierra de haz de caja LHE12 :

En el sitio del cliente, el conjunto completo de la máquina de soldadura de pórtico de haz de caja LHE12 se organiza a continuación:

1.  Arreglo general: el marco de pórtico se mueve en los rieles. Los rieles están nivelados y apretados en el piso del taller; El estante de la pieza de trabajo se coloca debajo del pórtico y también se asegura en el taller;

2.  Sistema de soldadura de esta máquina, incluyendo:

1)  suministro de alimentación de soldadura de sierra;

2) Unidad de recuperación de flujo de soldadura de sierra;

3) Saw Welding Wire Alderer,

Se colocan en la plataforma superior en la parte superior del pórtico en movimiento;

3.  Estación de operación: hay estaciones operativas en ambos lados del pórtico móvil, consulte la foto adjunta. Durante el trabajo, el operador puede pararse en esta estación, que está rodeado de barandilla;

4. El panel de operación de la máquina de soldador de vigas de la caja LHE12, junto con las consolas de control de la fuente de alimentación SAW, se instalan en la misma ubicación en las columnas del pórtico en movimiento, cerca para el trabajo del operador.

E.  Parámetros de la máquina de soldador de viga de caja de móvil LHE12 :
