Fresadora frontal de extremo de viga IH de tubería CNC Wuxi JACK, cualquier pieza de trabajo con forma de sección transversal para el cliente.

Barra de navegación en 'Fresadora frontal de extremo de viga IH para tubos CNC'

1. La capacidad especial de la fresadora frontal de vigas de tubo con control CNC

1. La capacidad especial de la fresadora frontal de vigas de tubo con control CNC | 2. Vista de imagen de la fresadora frontal de viga Wuxi JACK | 3. Los componentes de la fresadora frontal de vigas Wuxi JACK y las piezas de trabajo | 4. Las ventajas técnicas de la fresadora frontal de vigas Wuxi JACK | 5. Video de trabajo de la fresadora frontal de viga Wuxi JACK | 6. Operación de la fresadora frontal de vigas de tubo de control CNC Wuxi JACK | 7. Surtido general de fresadoras frontales de vigas Wuxi JACK | 7.1 Fresadora frontal de vigas de servicio liviano a mediano de tamaños estándar | 7.2 Fresadora frontal de vigas de tamaño mediano a grande: | 7.3 La fresadora frontal de vigas de gran tamaño y servicio pesado | 7.4 Fresadora frontal de extremo de viga de tubo de control CNC | 7.5 Centro de fresado y refrentado de miembros de estructura de soldadura | 8. Rango de aplicación y equipos relacionados de la fresadora frontal de vigas de tubo de control CNC

1 Fresadora frontal de extremo de viga BOX IH de estructura de acero 2
2 Fresadora frontal de viga BOX IH de estructura de acero 49
3 Fresadora frontal de viga BOX IH de estructura de acero 55
4 Fresadora frontal de viga BOX IH de estructura de acero 83
5 Fresadora frontal de viga BOX IH de estructura de acero 97
6 Fresadora frontal de viga BOX IH de estructura de acero 109

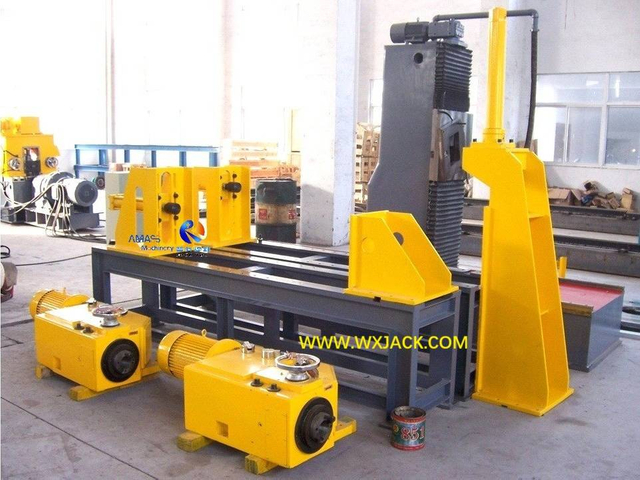

7 Fresadora frontal de extremo de viga BOX IH de estructura de acero 124
8 Fresadora frontal de viga BOX IH de estructura de acero 127

Capacidad especial de la fresadora frontal de vigas IH para tubos CNC

1. Piezas de trabajo aplicables de la fresadora frontal de viga HI convencional:



Este equipo de serie se centra en el uso de estructuras de acero, en piezas de trabajo con un contorno de sección transversal en ángulo recto de 90°: H / I/ T /BOX/ Viga transversal:

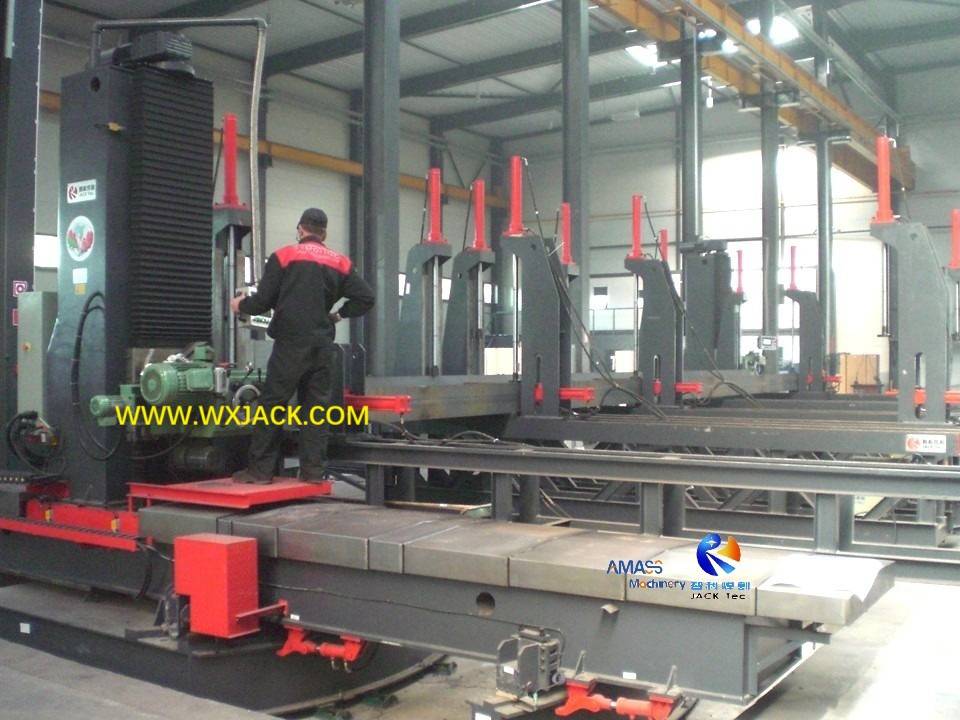

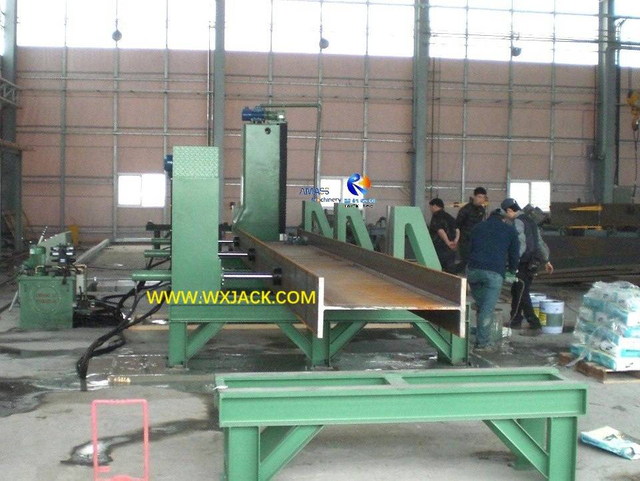

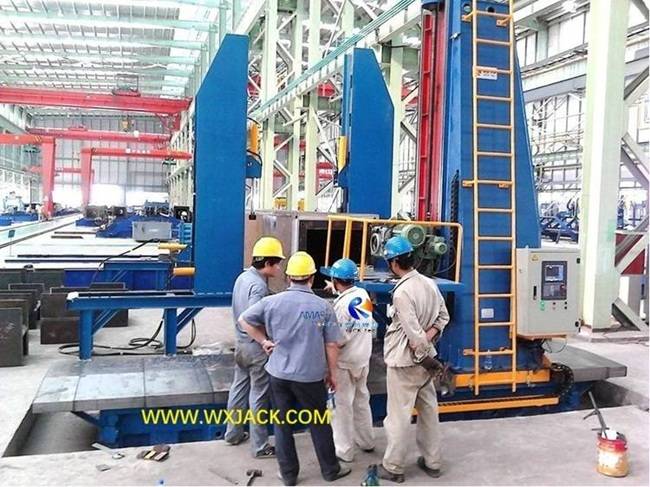

1) Viga H en la fresadora frontal de viga Wuxi JACK DX1520 HI (Figura 1)

Fig1 Fresadora frontal de viga BOX IH 100- BF1515 39

2) Viga BOX en la fresadora frontal de extremo de viga Wuxi JACK DX3030 HI (Figura 2)

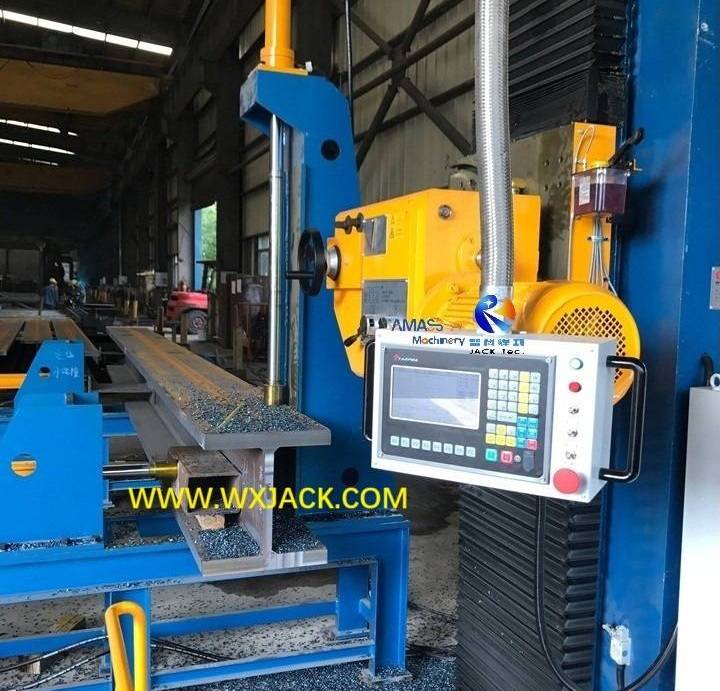

Fig2 Fresadora frontal de extremo de viga CNC BOX IH 12

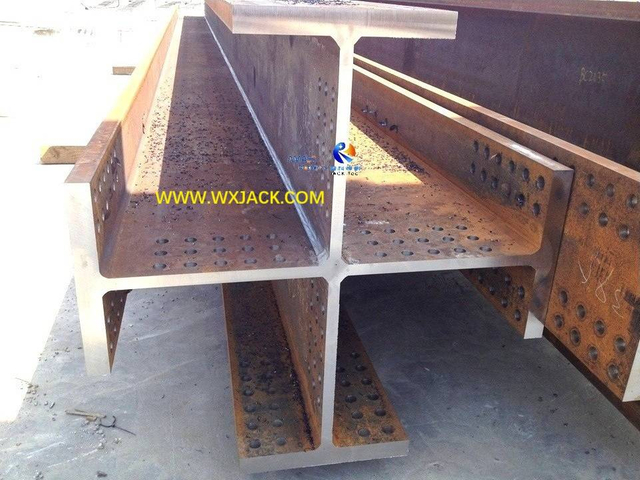

3) Viga transversal en la fresadora frontal de viga Wuxi JACK DX1515 HI (Fig. 3)

Fresadora frontal de vigas Fig3 BOX IH - 249 IMG_1812



2. Demandas ampliadas para la fresadora frontal de vigas HI:

En las últimas décadas, han aparecido variedades más amplias de piezas de trabajo de más industrias: tuberías/tanques/piezas variadas de diseño especial, que tienen un contorno especial para fresado:

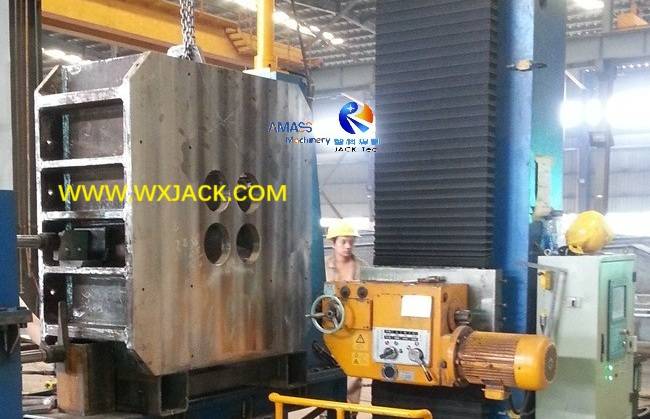

1) Pieza de trabajo especial en la fresadora frontal de extremo de viga IH de tubo CNC Wuxi JACK DX1520:(Fig.4)

Fresadora frontal de viga CNC Fig4 H 44A

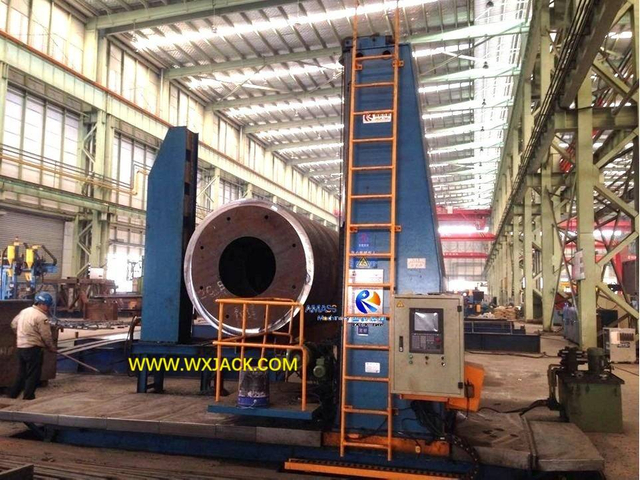

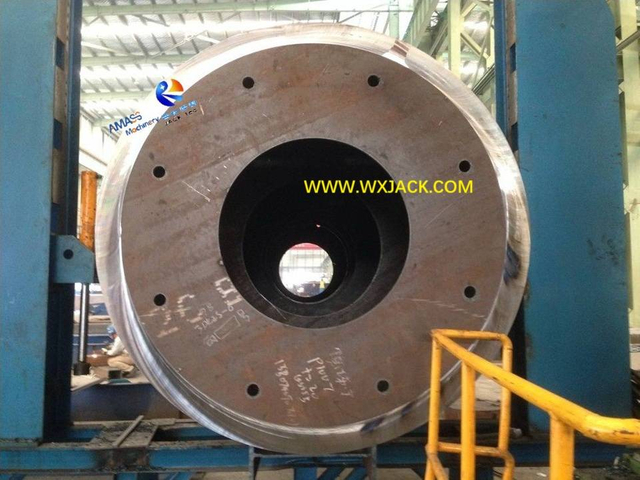

2) Miembro de la estructura de la tubería en la fresadora frontal de extremo de viga IH de tubería CNC Wuxi JACK DX3030: (Fig.5)

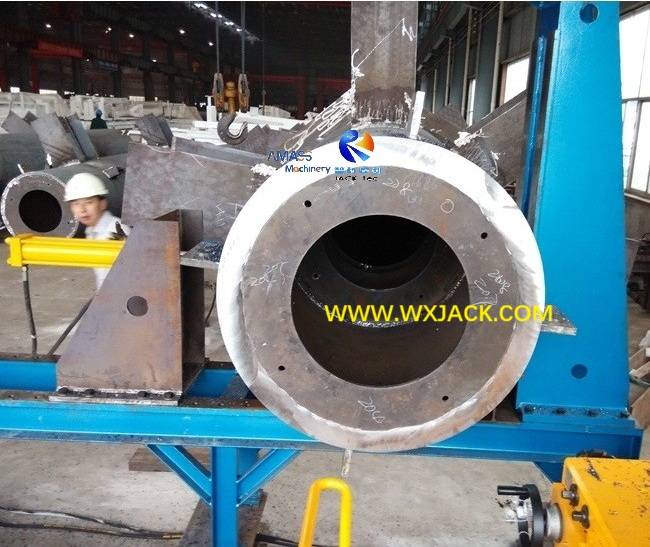

Fresadora frontal de extremo de viga Fig5 Pipe H 85- IMG_20140801_080714


3. Limitación de la fresadora frontal de viga HI convencional en piezas de trabajo 'especiales':

Aunque en teoría se puede realizar en equipos de modelos convencionales, las dificultades para los clientes son:
1) La operación de fresado final requiere un ciclo más largo;
2) La operación de fresado final no es fácil de gestionar, en un contorno especial;
3) La precisión del fresado de contorno especial es difícil de controlar;
4) Implica requisitos más estrictos sobre la habilidad del operador;

4. Puntos fuertes únicos de la fresadora frontal de vigas IH para tubos CNC:

Comparativamente, cuando se utiliza la fresadora frontal de viga HI con control CNC para trabajar en estas piezas de trabajo 'especiales':
1) La operación es simple y conveniente, simplemente ingresando el programa y los parámetros de mecanizado;
2) Más operadores tienen derecho a operar la máquina, con una formación más rápida;
3) El rendimiento del fresado es preciso en cualquier contorno especial de las piezas de trabajo;
4) La operación de fresado final es muy eficiente y ahorra mano de obra;

5. Alcance de dimensiones generales de la fresadora frontal de extremo de viga IH de tubería CNC Wuxi JACK:

1) Aplicable Máx.la carrera de fresado frontal vertical es de 1000 mm a 3500 mm;
2) Los modelos practicables correspondientes son desde CNC-DX1010 hasta CNC-DX3535;
3) Para comprender rápidamente los puntos fuertes del producto, visite las diapositivas de resumen: 'Ventajas de la fresadora frontal de viga Wuxi JACK HI'.

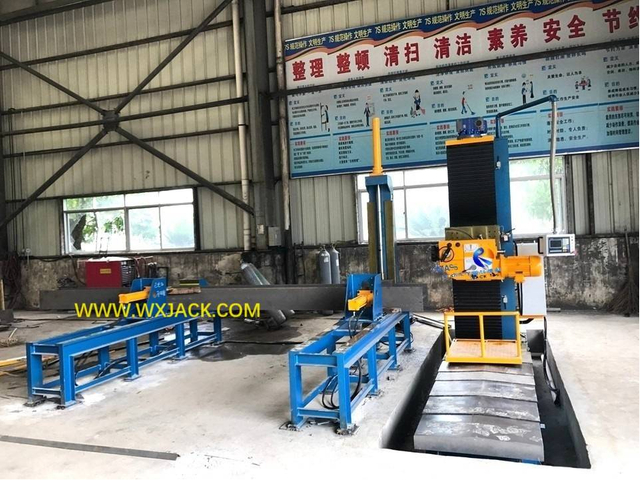

Fresadora frontal de vigas IH para tubos convencionales y CNC Wuxi JACK

Componentes y piezas de trabajo de la fresadora frontal de vigas Wuxi JACK HI

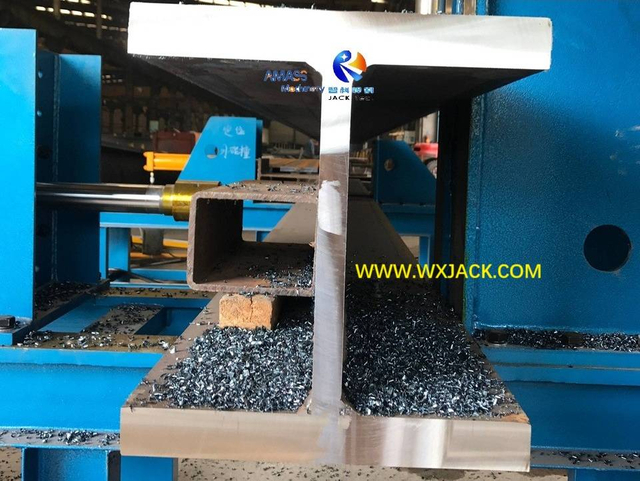

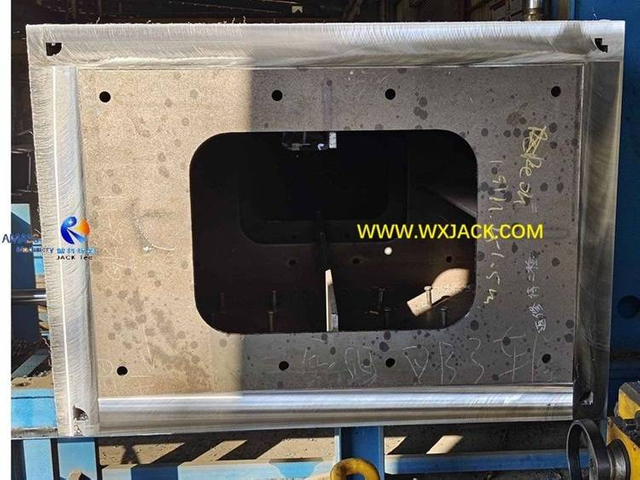

El revestimiento de extremos terminado fabricado por la máquina de revestimiento de extremos Wuxi JACK

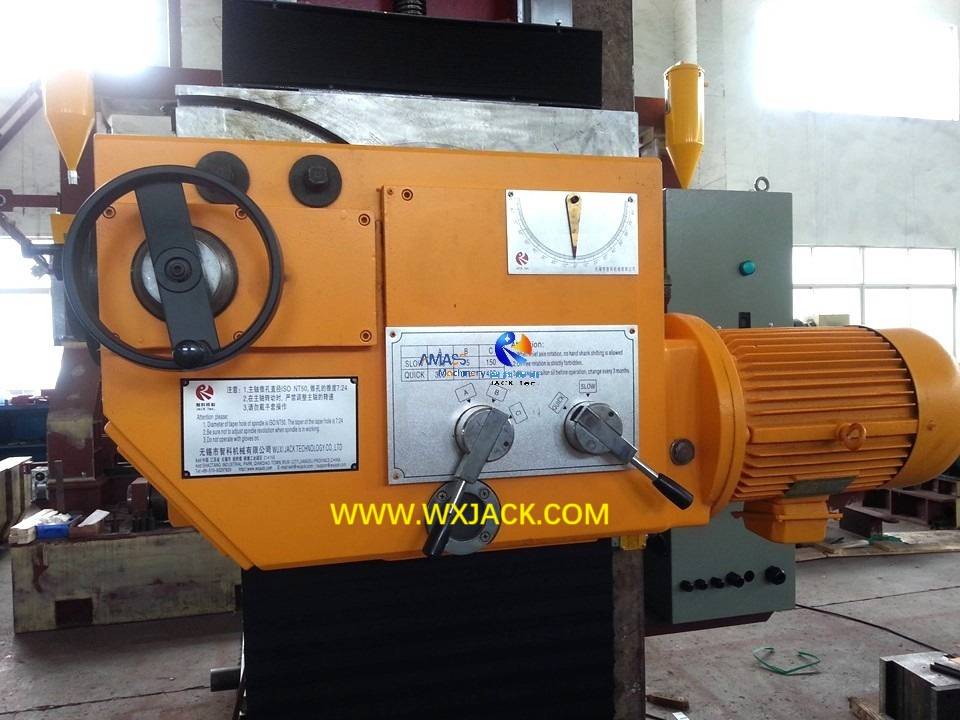

1 Steel Structure Pipe BOX I H Beam End Face Milling Machine 3

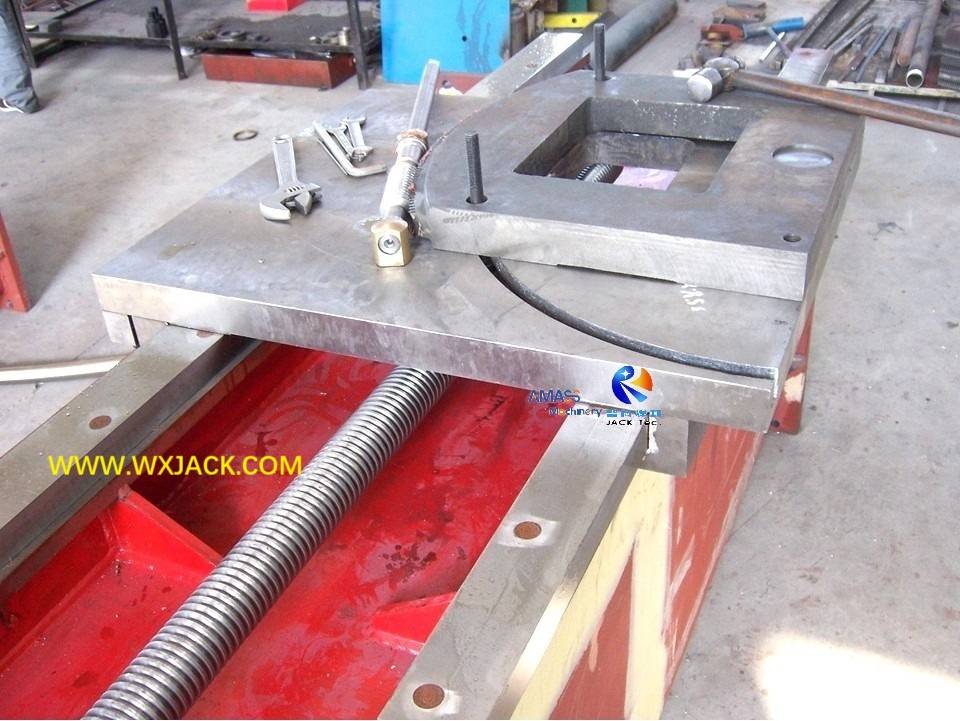

2 Steel Structure Pipe BOX I H Beam End Face Milling Machine 13
3 Steel Structure Pipe BOX I H Beam End Face Milling Machine 15
4 Steel Structure Pipe BOX I H Beam End Face Milling Machine 137

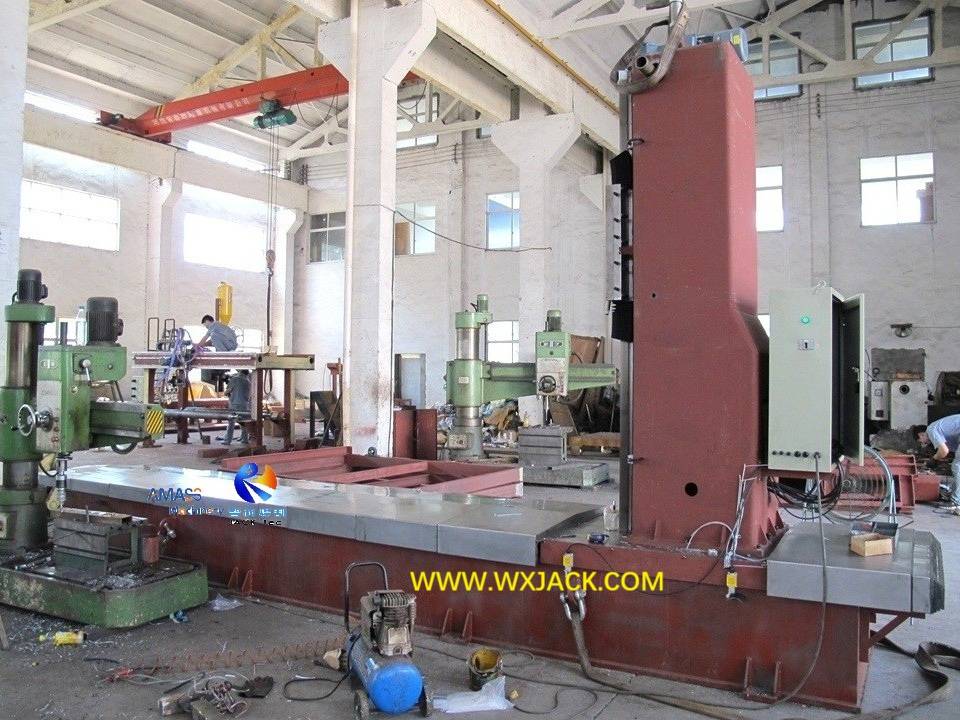

5 Steel Structure Pipe BOX I H Beam End Face Milling Machine 116- IMG_9705

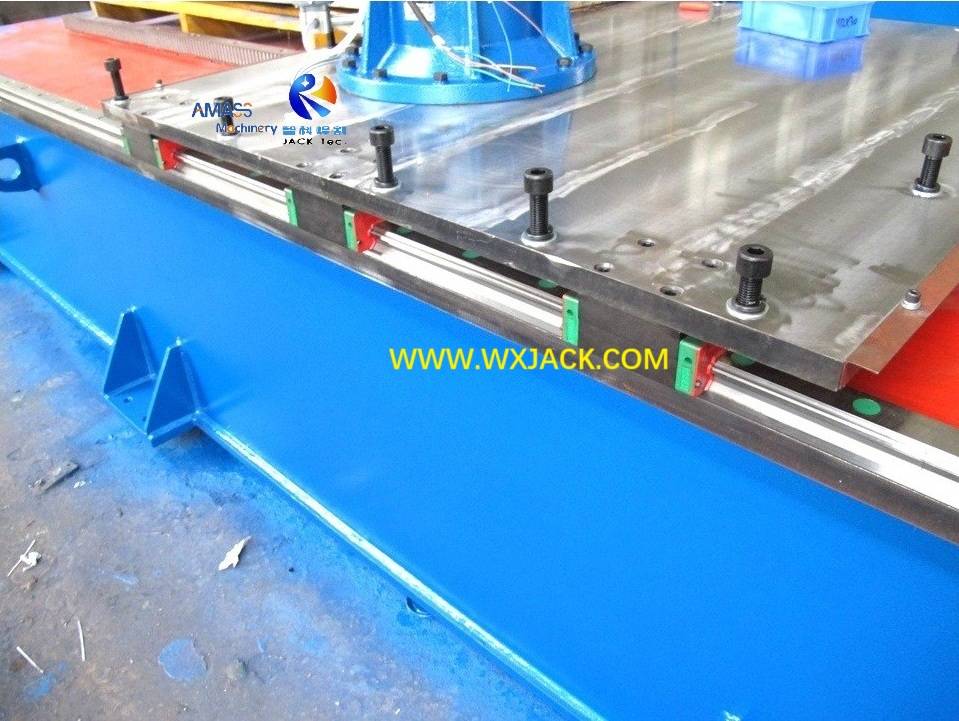

6 Steel Structure Pipe BOX I H Beam End Face Milling Machine 70- IMG_8287

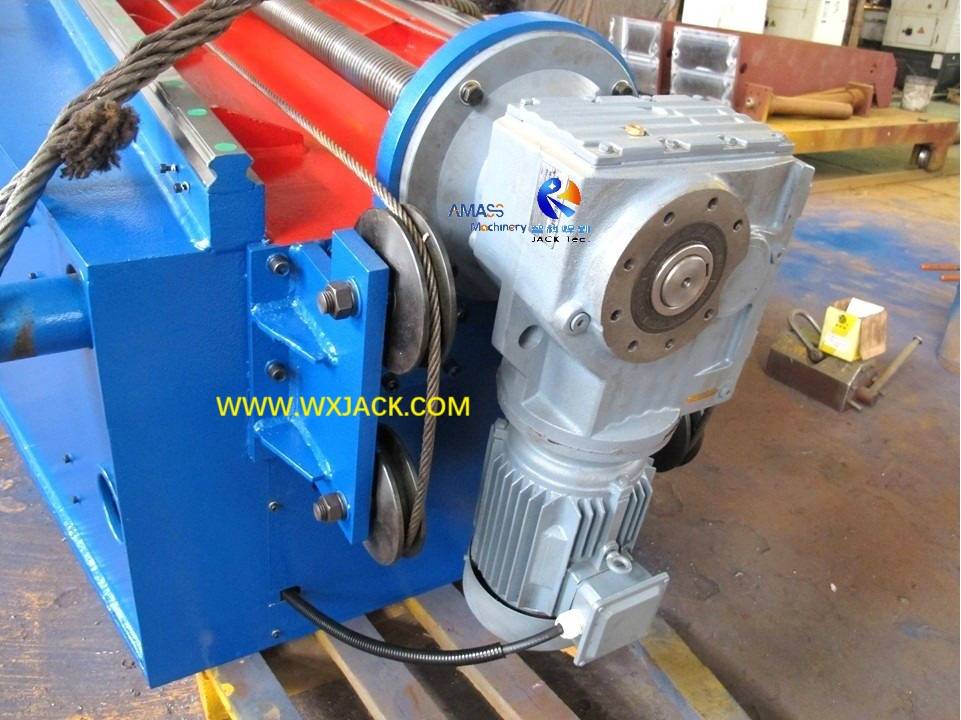

7 Steel Structure Pipe BOX I H Beam End Face Milling Machine 71- IMG_8301

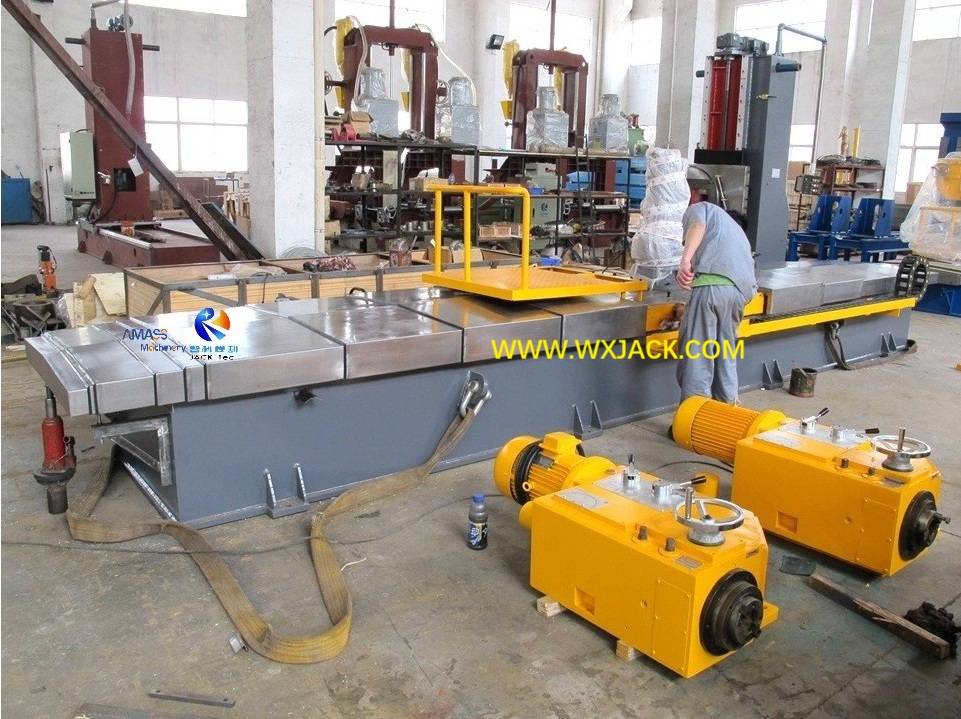

8 Steel Structure Pipe BOX I H Beam End Face Milling Machine 64- IMG_8766

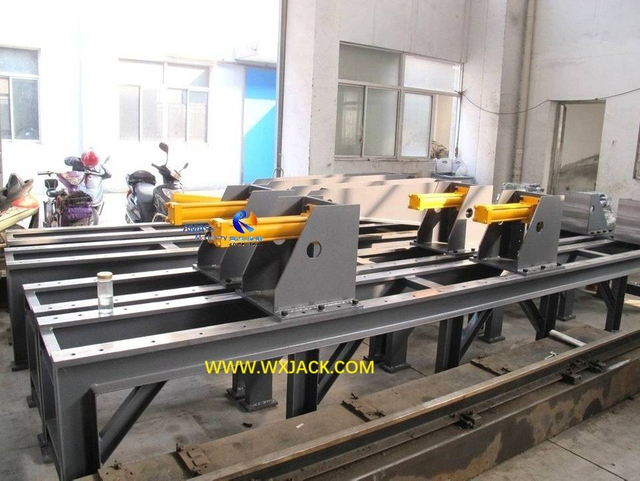

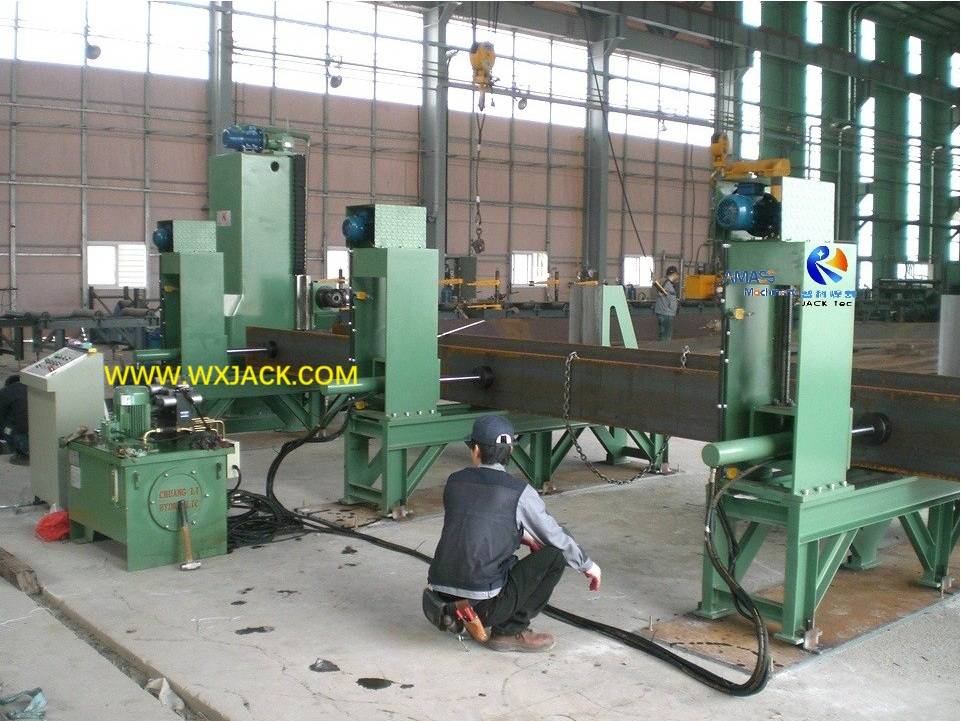

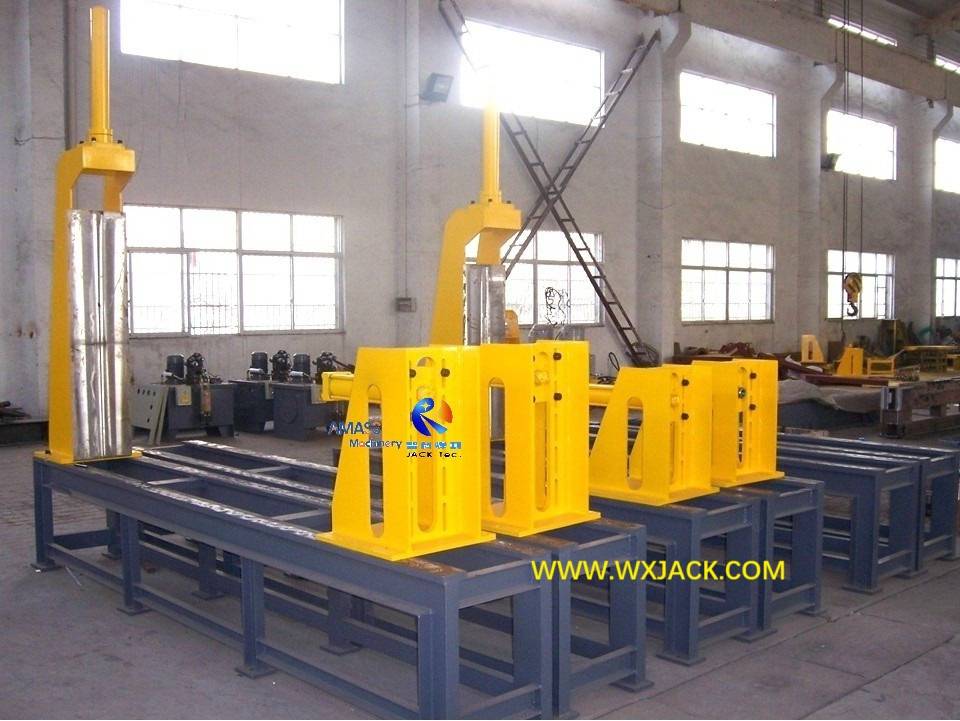

3. Soportes hidráulicos para asegurar la pieza de trabajo en la fresadora frontal de viga HI:

Esta unidad es especialmente útil para modelos de servicio liviano y mediano, lo que garantiza una operación confiable y firme de refrentado de extremos en la máquina refrentadora de extremos de vigas y tubos;


4. Unidades suplementarias en la fresadora frontal de vigas HI:

Éstas incluyen:
1) Guía lineal precisa y resistente para cabezal de fresado;
2) Sistema de lubricación para unidades de transmisión;
3) Cubiertas en cascada de acero inoxidable para protección en bancada de máquina horizontal;

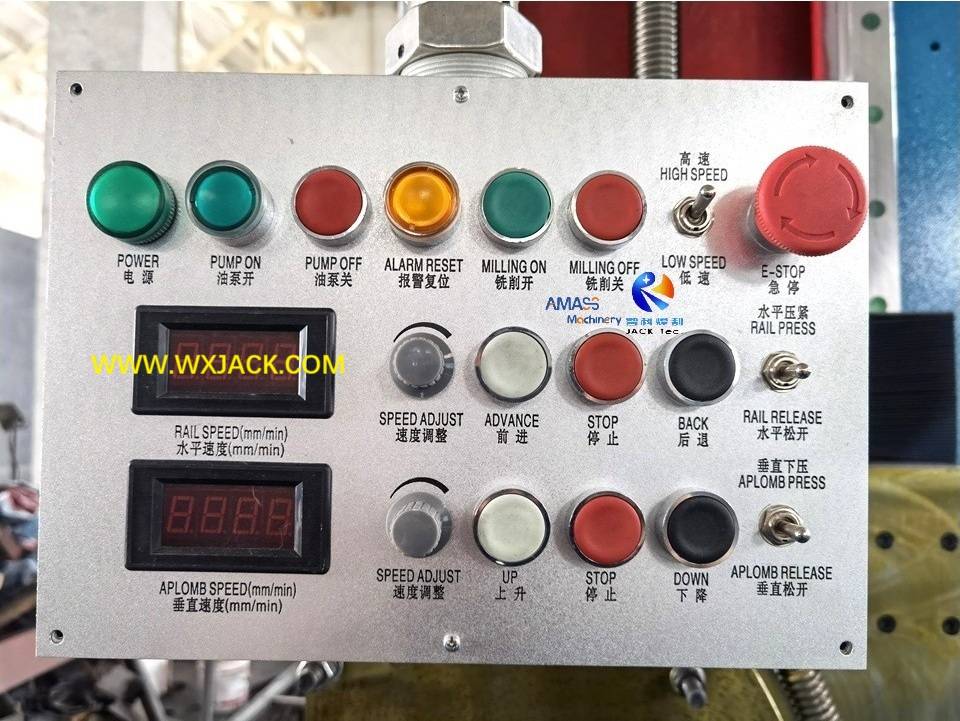

4) Colgante de funcionamiento;
5) Transmisión de husillo vertical…, etc.

Puntos fuertes técnicos de la fresadora frontal de vigas IH para tubos convencionales y CNC Wuxi JACK

Introducción relacionada en páginas relacionadas de la máquina:

1. Fresadora frontal de viga HI estándar:

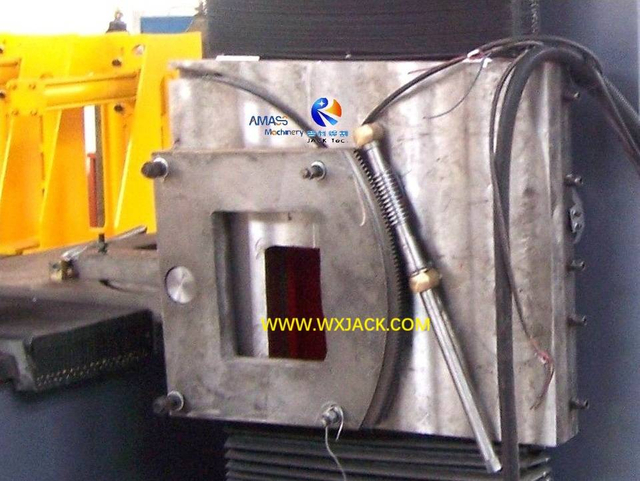

Cabezal de fresado potente y de fácil operación de propiedad exclusiva de Wuxi JACK;

2. Fresadora frontal de viga HI:

1) Abrazadera de pieza de trabajo con accionamiento de cilindro de aceite de trabajo versátil y confiable Wuxi JACK;
2) Riel guía lineal de alta precisión y alta resistencia para guiar el movimiento del cabezal de fresado en el eje X/Y;

3. Máquina para refrentar extremos de tubos con vigas HI de tamaño especial:

Capacidad líder en el desarrollo de máquinas para refrentar extremos de vigas y tubos con estructuras de acero grandes, pequeñas y resistentes

1. Pionero en la introducción y producción de fresadoras frontales de vigas IH para tubos CNC de alta calidad:

¿Por qué introducir en el mercado la máquina para refrentar extremos de tubos y vigas de estructura de acero con control CNC?

1. Uso tradicional de la fresadora frontal de vigas HI:

1) Piezas de trabajo: A lo largo de los años, desde su uso inicial, la máquina para refrentar extremos de tubos con vigas HI se aplicó generalmente en piezas de trabajo con contorno cuadrado regular de 90°: H/ I/ BOX/ Cross Beam;
2) Campo de aplicación: Por lo tanto, los clientes generalmente provienen de estructuras de acero e industrias relacionadas;

2. Nuevas expectativas de los clientes sobre la máquina para refrentar extremos de tubos de vigas de estructura de acero:

1) Nuevas piezas de trabajo: Los últimos años han sido testigos del desarrollo de la aplicación de elementos estructurales: aparecen cada vez más piezas de trabajo con contornos especiales;
2) Escasez de máquinas tradicionales: Estas piezas de trabajo son difíciles de mecanizar en los modelos tradicionales: no solo requieren mucho tiempo, sino que también es difícil controlar la precisión de la calidad del revestimiento de los extremos;

3. Posición y rendimiento de Wuxi JACK en la fresadora frontal de vigas IH de tubos CNC:

Wuxi JACK es la primera empresa que adopta la técnica de control numérico en esta máquina, con bordes de ataque de:
1) Calidad superior: Alta precisión y eficiencia;
2) Operación fácil de usar: Seguro y conveniente;
3) Adaptarse a diversos ambientes de trabajo agradables y hostiles;
4) Aplicable a una amplia variedad de industrias manufactureras: Estructura de acero/tubería/puente/construcción de edificios...;
5) Línea completa de modelos, de CNC-DX1010 a CNC-DX3535;
6) Mejora Continua en la maquina;
4. La exploración en profundidad está relacionada en el blog: Se entregó al cliente un juego de fresadora frontal de viga IH para tubos CNC Wuxi JACK CNC-DX1520.

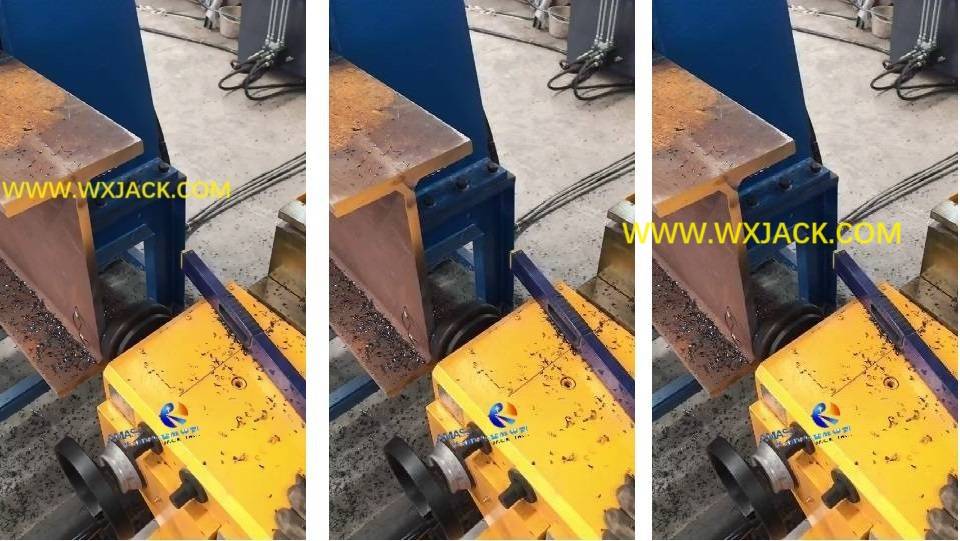

2. Capacidad única de refrentado de extremos angulares en la fresadora frontal de vigas Wuxi JACK HI:

1) Más del 90% de operación en la máquina para refrentar extremos de tubos de vigas de estructura de acero es a lo largo del plano final vertical de las piezas de trabajo;
2) Mecanizado del plano final oblicuo de 0° ~45° A veces también es necesario, que solo está disponible en la máquina de revestimiento de extremos de tubos con vigas de estructura de acero producida por Wuxi JACK;

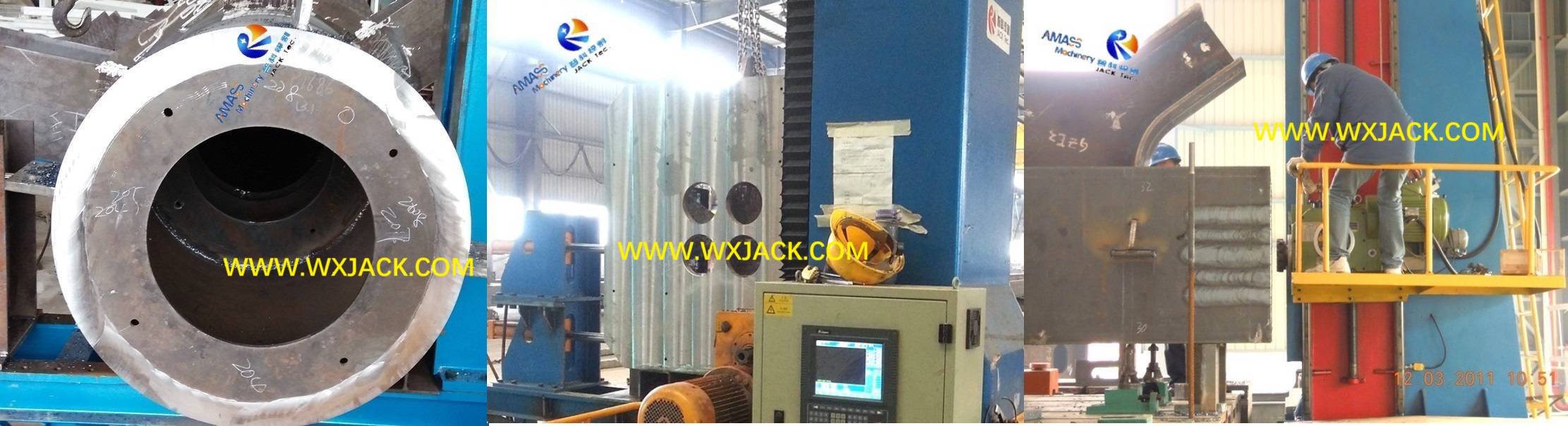

3) Se muestra en las fotos de arriba., la forma en que la máquina Wuxi JACK adquiere esta función es mediante una inclinación de 0 ° ~ 45 ° del cabezal de fresado, a lo largo de su trazado de arco, la ranura en T corta su carro de montaje.

Vídeo de trabajo de la fresadora frontal de viga Wuxi JACK HI

Para referencia: Además de los siguientes 6 videos, para ver más videos operativos de la fresadora frontal de vigas Wuxi JACK CNC Pipe IH, visite la página web de: Vídeo de la fresadora frontal de viga HI

Fresado frontal en viga H soldada, en Wuxi Fresadora frontal de extremo de viga IH para tubos CNC JACK CNC-DX1520 en las instalaciones del cliente

Aspecto exterior estático en Wuxi JACK CNC-DX1520 CNC Fresadora frontal de vigas IH para tubos, en el taller del cliente, con viga H sujeta

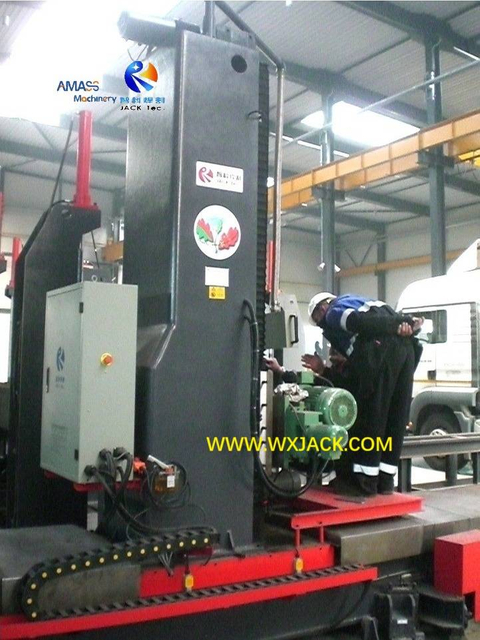

Trabajar en las instalaciones del cliente: Revestimiento del extremo de la viga H y Interfaz de monitor CNC, durante el funcionamiento de Wuxi JACK CNC-DX1520 CNC Fresadora frontal de extremo de viga IH para tubería

Revestimiento del extremo de la viga CAJA de gran tamaño y 2000 mm de altura, en Wuxi JACK DX2030 fresadora frontal de viga grande BOX HI en un taller chino

Revestimiento del extremo de la viga H, junto con su Ajuste de velocidad de trabajo y visualización en medidor digital, durante el trabajo de la fresadora frontal de viga Wuxi JACK DX1520 HI

Fresado de extremo de placa de acero en Wuxi JACK Servicio ligero DX0820 Fresadora frontal de extremo de viga HI de placa de chapa de metal

Funcionamiento de la fresadora frontal de vigas Wuxi JACK CNC Pipe IH

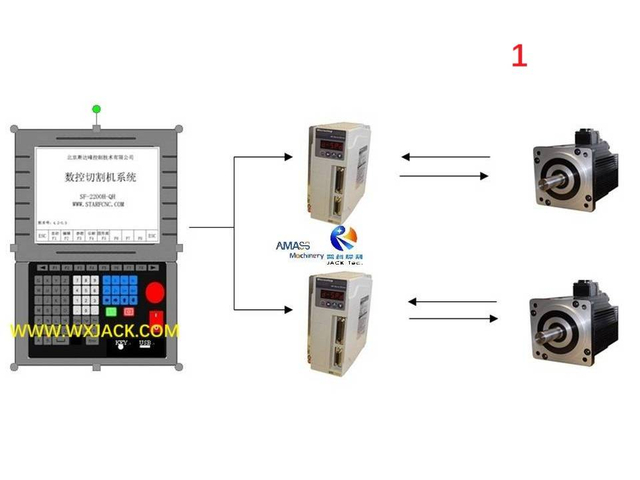

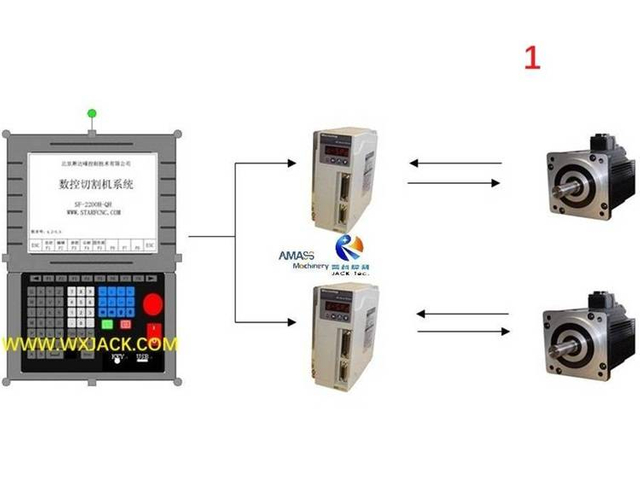

1. Principio de control de la máquina refrentadora de extremos de tubos de vigas de estructura de acero con control CNC:

Lo anterior 1calle foto muestra teoría del control de la máquina refrentadora de extremos de tubos de vigas de estructura de acero con control CNC Wuxi JACK:

1) El sistema CNC izquierdo es el controlador de toda la máquina, que envía comandos y recibe señales de retroalimentación de las unidades de ejecución, durante el período de trabajo de la máquina de revestimiento de extremos de vigas y tubos con estructura de acero de control CNC;
2) Los 2 juegos del servocontrolador del medio son la interfaz de comunicación entre el 'cerebro' y los 'brazos y piernas' de la fresadora frontal de vigas CNC Pipe IH: una para controlar el eje X (horizontal) y otra para controlar el movimiento del eje Y (vertical), que envían enviar la señal de desplazamiento a los servomotores;
3) Los 2 juegos de servomotores de la derecha son elementos de ejecución de la máquina refrentadora de extremos de vigas de estructura de acero con control CNC, que están equipadas con codificadores para completar la detección de la posición real;
4) Control y Detección: Durante el funcionamiento de la máquina, en función de la forma y el tamaño de la sección transversal de la pieza de trabajo que se va a refrentar en la fresadora frontal de vigas CNC Pipe IH, la CPU del controlador CNC la calcula y la convierte al formato de comando binario al servocontrolador de servomotores y realizar análisis basados ​​en la posición real de la hoja cortadora.

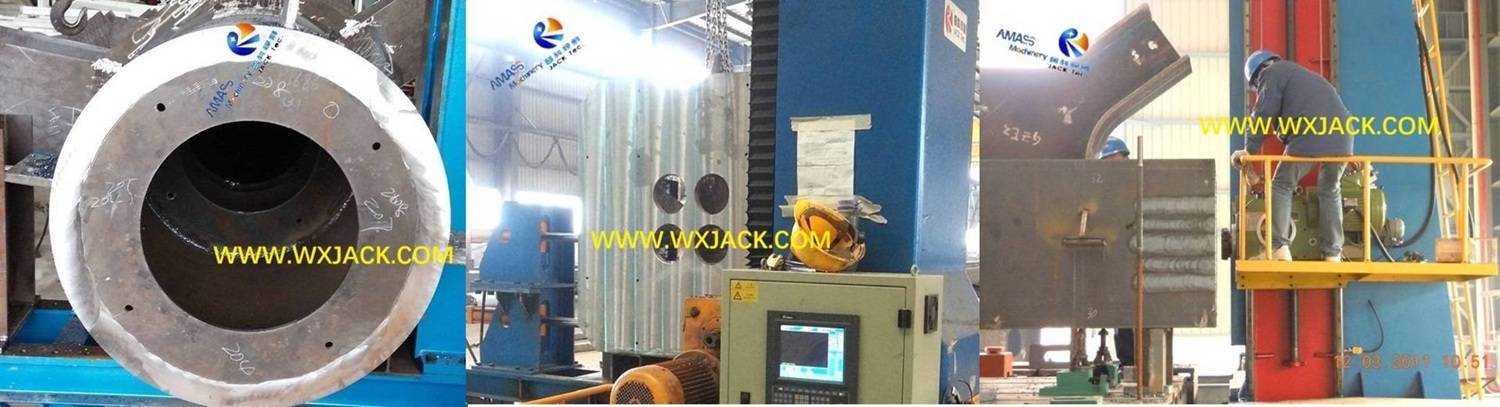

2. Esquema general sobre cómo operar un conjunto de fresadora frontal de extremo de viga IH para tubos CNC:

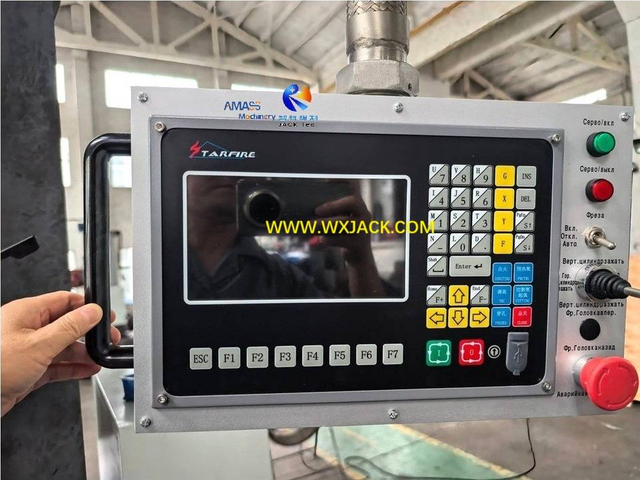

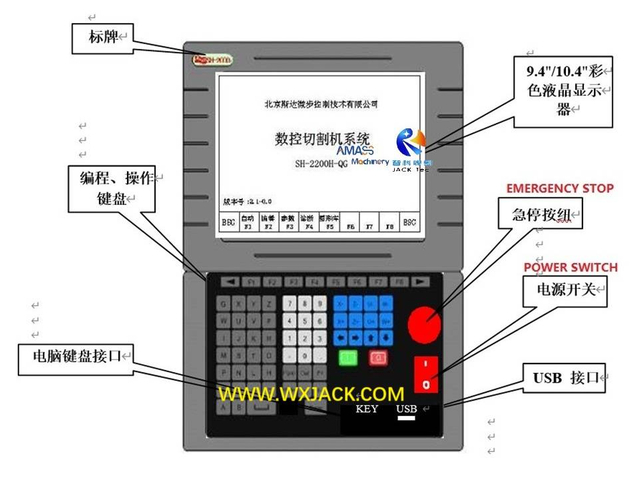

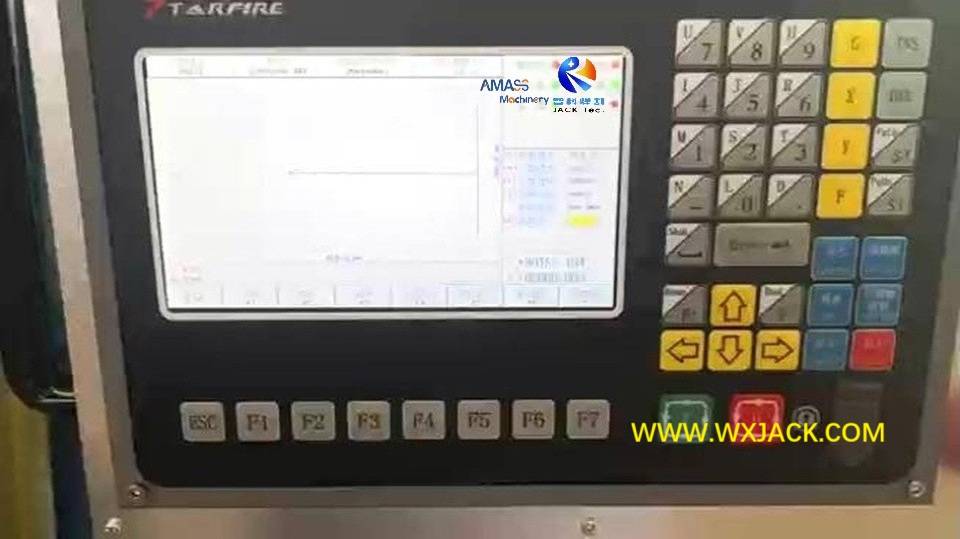

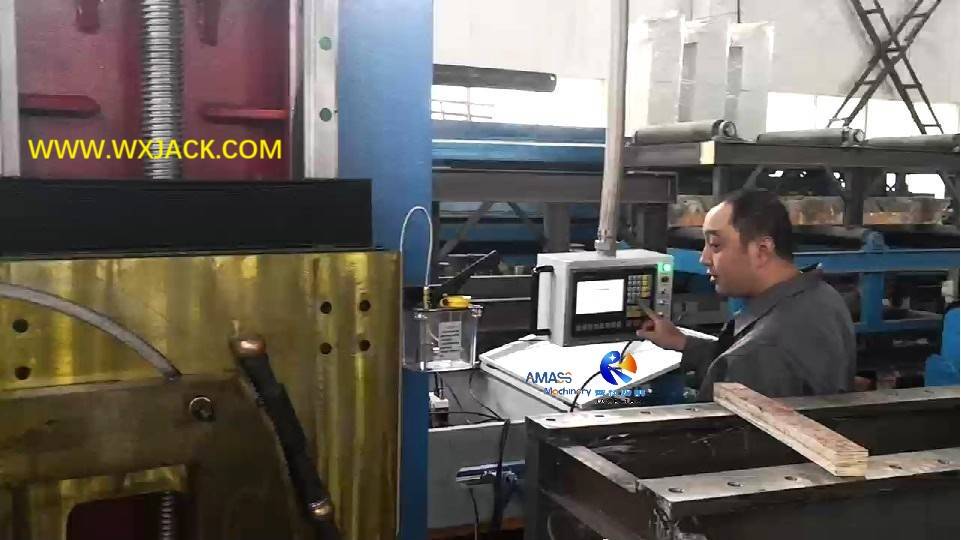

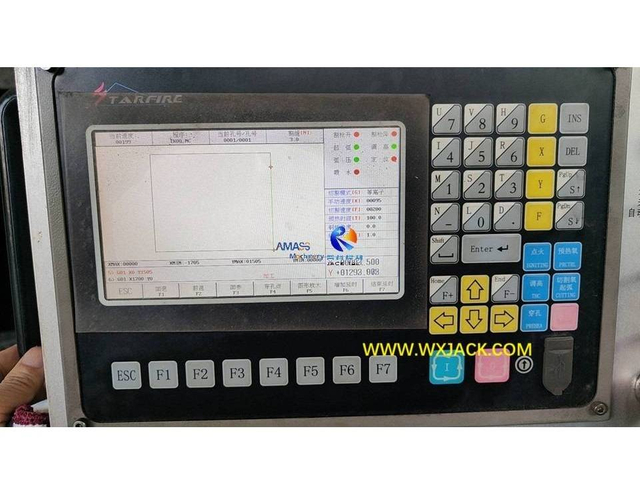

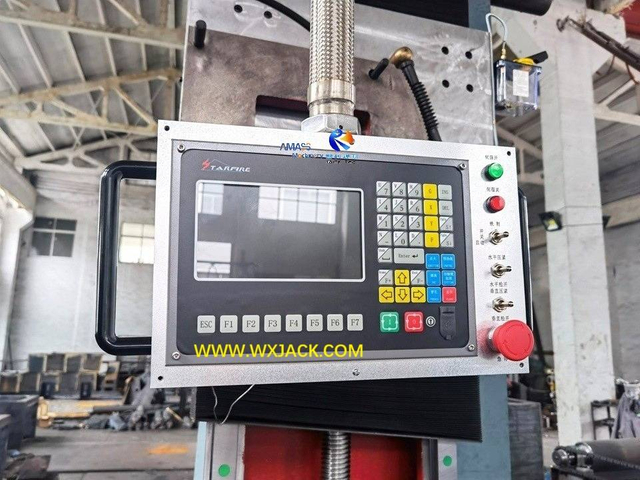

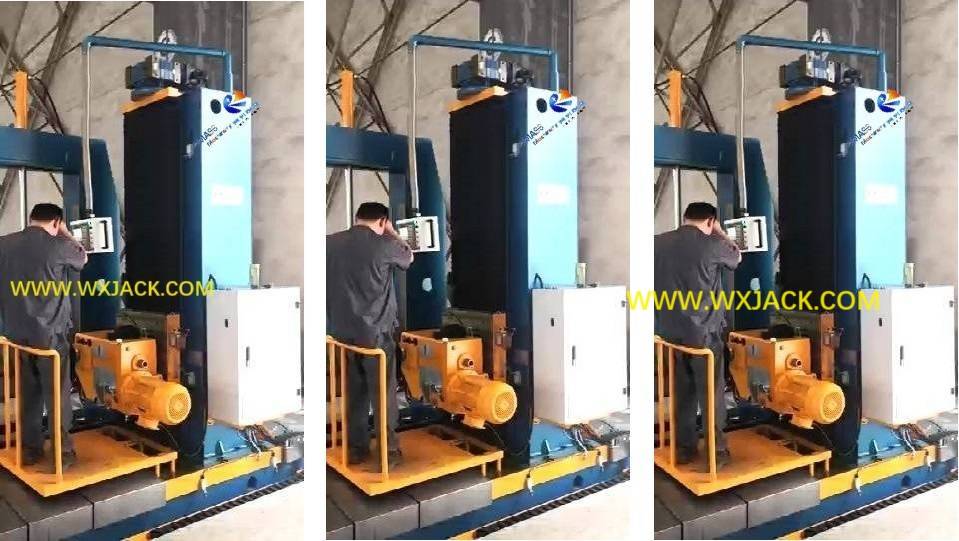

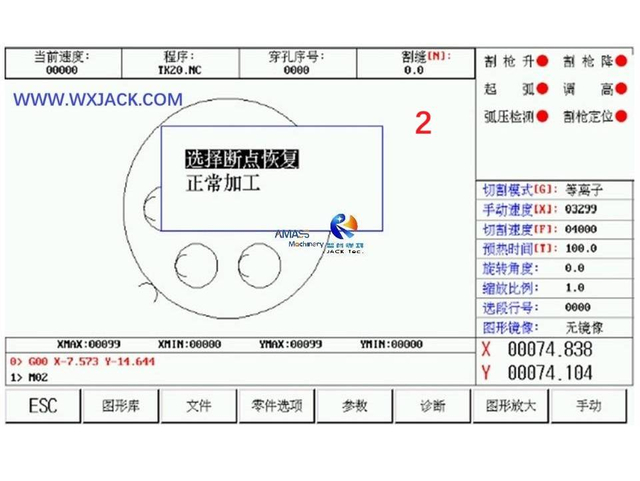

1) La segunda y tercera fotos. indique la interfaz operativa CNC de la máquina refrentadora de extremos de vigas y tubos con estructura de acero de control CNC.El operador puede seleccionar la forma de seguimiento de mecanizado de la biblioteca integrada en el CNC e ingresar los datos de dimensiones de las piezas de trabajo;
2) Para piezas de trabajo complicadas, el archivo original de la pieza de trabajo se puede copiar directamente al controlador CNC, y el controlador CNC lo convertirá en un programa de ejecución que se puede implementar en la fresadora frontal de vigas CNC Pipe IH;
3) Detección en tiempo real durante el mecanizado: Durante la operación, la pantalla del controlador CNC mostrará datos en tiempo real del rastro de mecanizado ocurrido en la máquina, y el operador puede observar el progreso del refrentado en la fresadora frontal de vigas CNC Pipe IH en todo momento.También puede consultar el proceso de trabajo de la máquina en el segmento anterior de vídeo de trabajo;

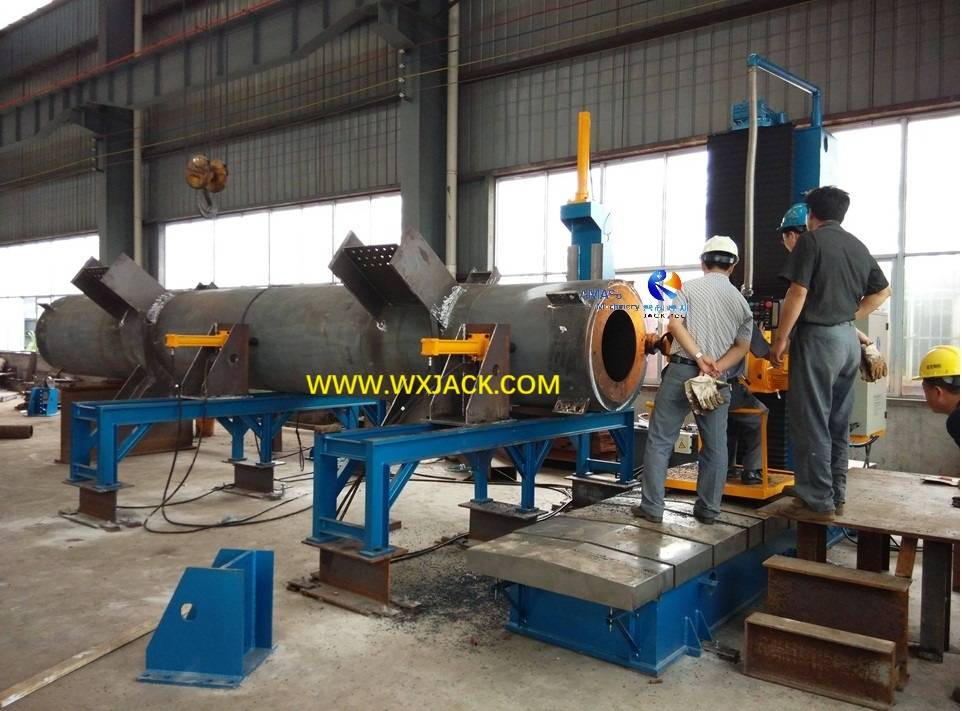

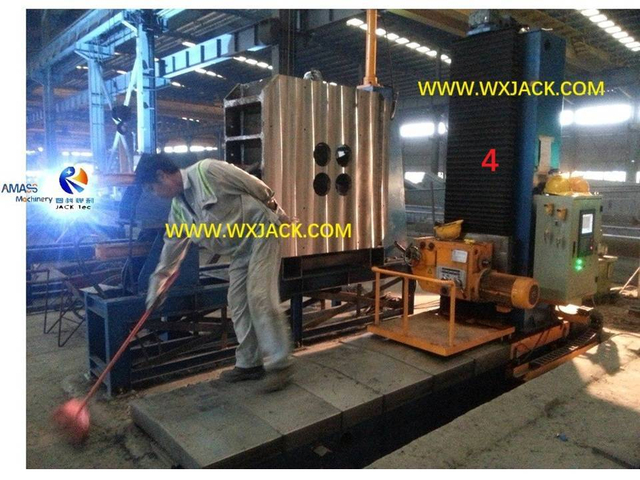

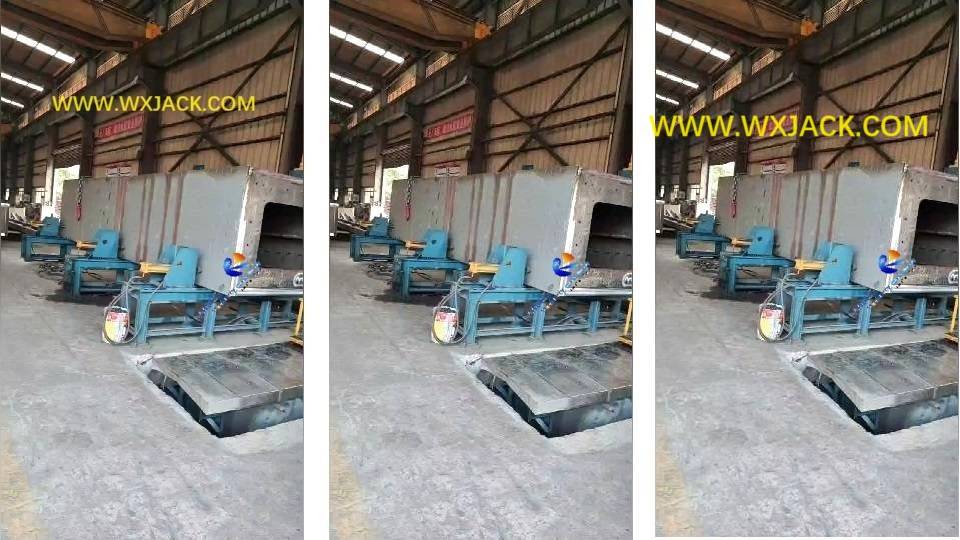

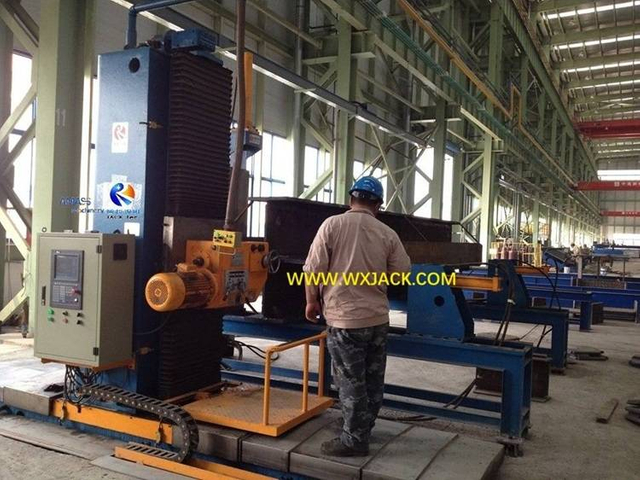

4) Sitio de trabajo real: El 4th foto se tomó de una pieza de trabajo típica que es adecuada para ser mecanizada en la fresadora frontal de vigas Wuxi JACK CNC Pipe IH;


Surtido general de fresadoras frontales de vigas Wuxi JACK HI

La distinción en la fresadora frontal de viga HI de estructura de acero es basado en tamaños y tipos de sección transversal de piezas de trabajo:

1. Modelos estándar Fresadora frontal de viga HI de servicio liviano a mediano: DX08xx ~ DX15xx;
2. Tallas medianas a grandes Fresadora frontal de viga HI: DX20xx ~ DX35xx;

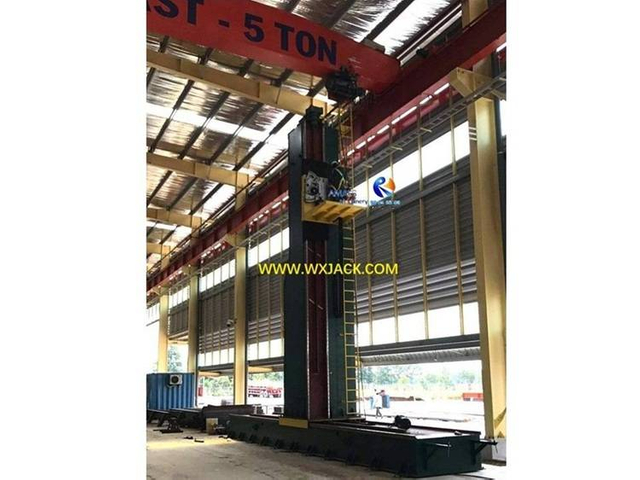

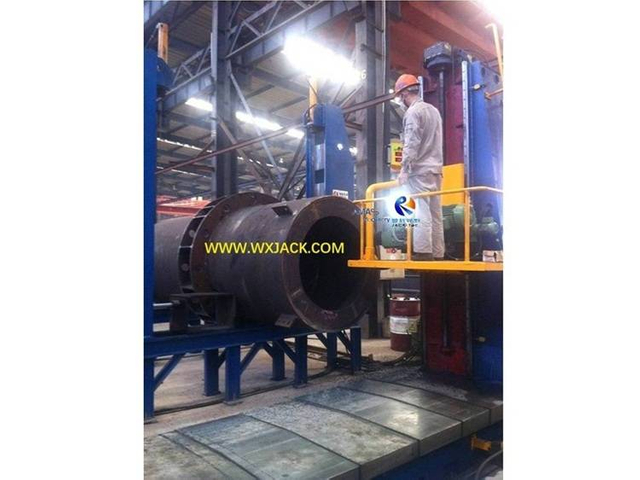

3. Tamaño grande y resistente Fresadora frontal de viga HI: DX40xx ~ DX60xx;

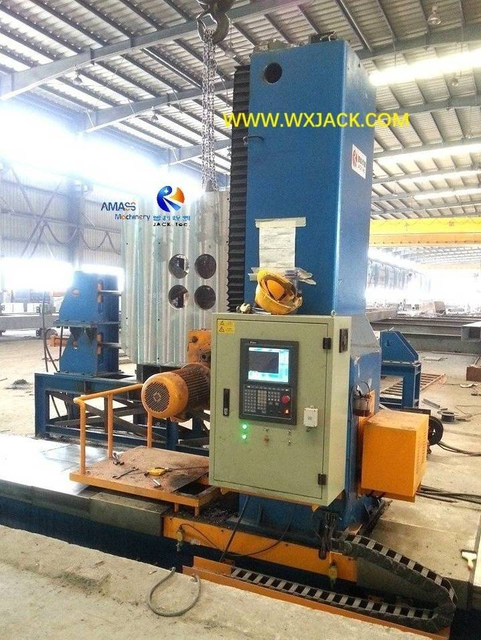

4. CNC Fresadora frontal de extremo de viga IH para tubería: CNC DX10xx ~ CNC DX35xx;

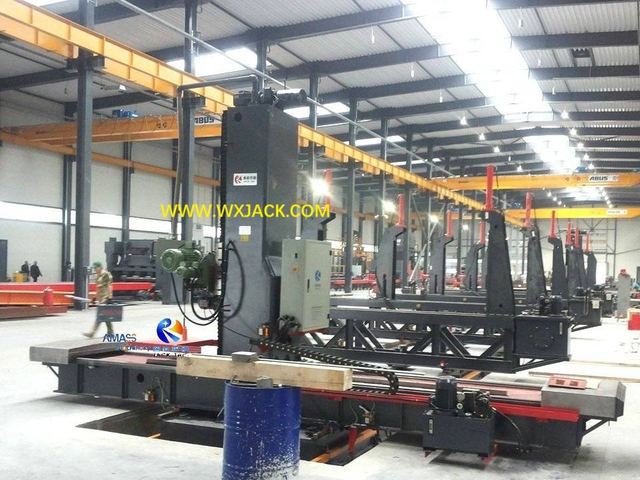

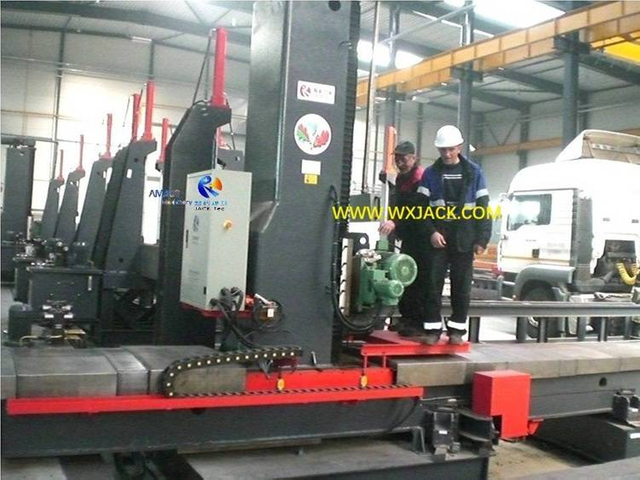

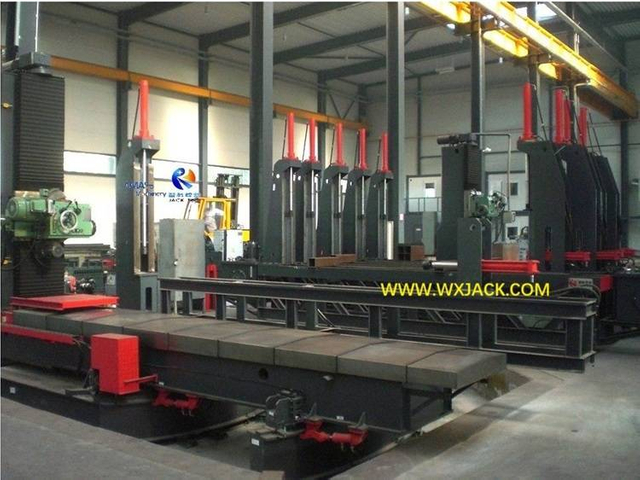

5. Complejo Centro de Soldadura y Refrentado: CNC DX12xx ~ CNC DX35xx;

Barra de navegación en 'Surtido general de fresadoras frontales de vigas Wuxi JACK HI'

7.1 Fresadora frontal de extremo de viga de tamaño estándar para trabajo liviano a mediano

7.1 Fresadora frontal de extremo de viga de tamaño estándar para trabajo liviano a mediano

7.2 Fresadora frontal de extremo de viga de tamaño mediano a grande:

7.3 Fresadora frontal de extremo de viga de servicio pesado de gran tamaño

7.4 Fresadora frontal de extremo de viga de tubo de control CNC

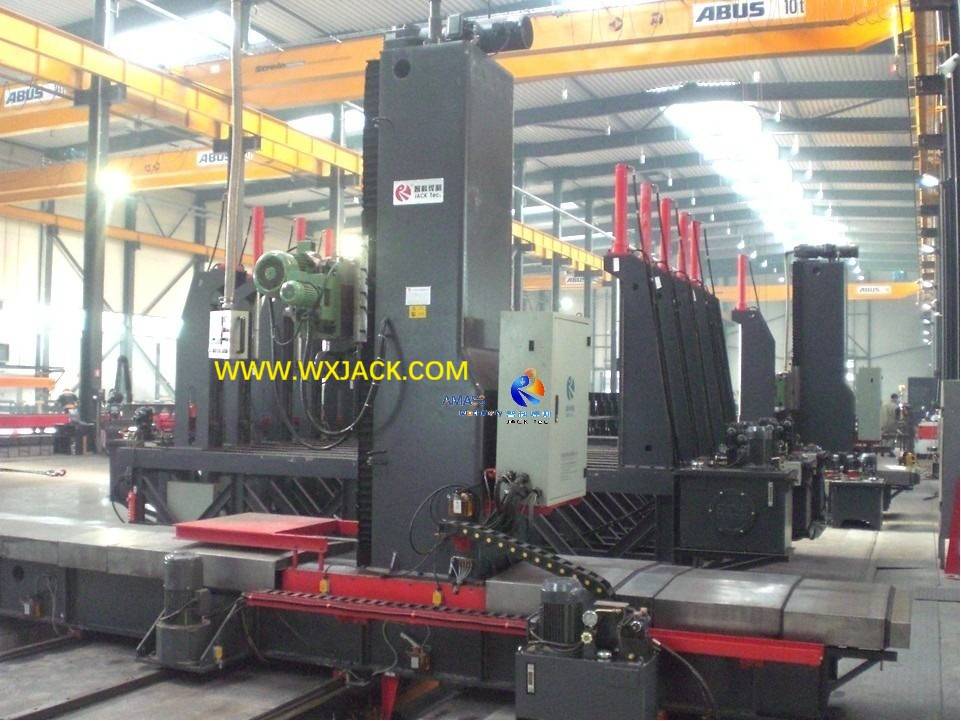

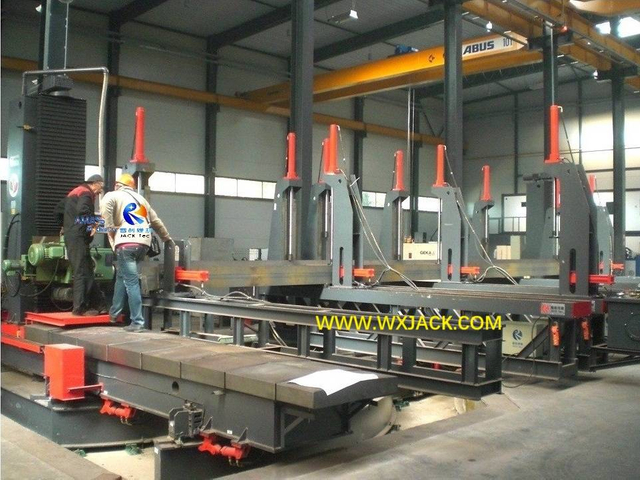

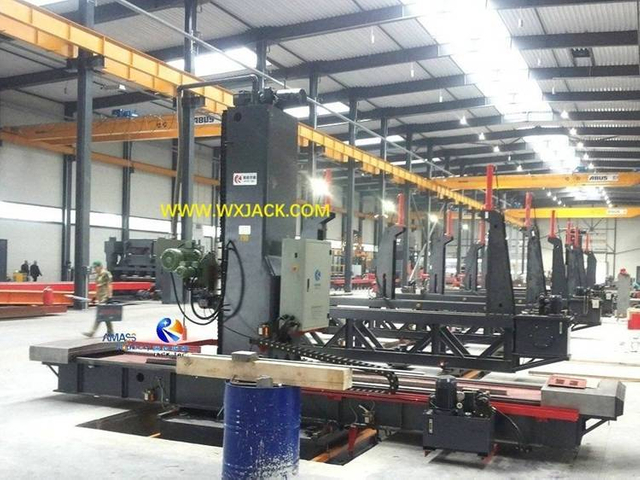

7.5 Centro de refrentado y fresado de miembros de estructuras soldadas

1 fresadora frontal de viga BOX HI de estructura de acero 100_9514
2 Fresadora frontal de viga BOX HI de estructura de acero 126- IMG_8692

2. Fresadora frontal de viga HI de tamaño mediano a grande:

Más >>

1. Esquema de la fresadora frontal de viga HI de tamaño mediano a grande:

1) Piezas de trabajo aplicables: Esta gama de productos se utiliza para fresado de extremos en alturas relativamente mayores de piezas de trabajo: tanques/miembros de estructuras de tuberías/miembros de estructuras de acero, etc.;
2) Los modelos más comunes son DX2040 (la carrera vertical máxima es de 2000 mm)/DX3030/DX3040 HI Beam End Face Milling Machine;
3) Sistema de sujeción de piezas de trabajo sigue siendo necesario en esta gama de máquinas, mostrado en las fotos de la derecha;
4) Estación del operador está en una plataforma elevadora motorizada, considerando una mayor altura del punto de mecanizado y un fácil acceso por parte del operador, durante la operación de la máquina de revestimiento de extremos de vigas y tubos de estructura de acero. se muestra en las fotos de la derecha.



2. Parámetros técnicos de la fresadora frontal de viga HI de tamaño mediano a grande:

Cruz de pieza de trabajo aplicable
Rango de altura de sección de la fresadora frontal de viga HI		 2000 ~ 3500 milímetros
Trabajo de fresado de extremo ajustable
Velocidad en dirección horizontal		 150 ~ 800 mm/min. Inversor VFD
Velocidad de marcha en vacío de
Carro de fresado en horizontal
y dirección vertical 		1200 mm/min. La configuración predeterminada es la
velocidad arreglada
Trabajo de fresado de extremo ajustable
Velocidad en dirección vertical		 150 ~ 800 mm/min. Inversor VFD
Poder del cabezal de fresado
Motor de accionamiento de vía horizontal		 3 kilovatios Motor de frecuencia variable
Potencia del cabezal de fresado vertical
Motor de accionamiento de vía		 4 kilovatios
Modo guía del carro de fresado
en horizontal y vertical
Dirección		 Carril guía lineal preciso de alta resistencia,
montado en la base de la máquina y
columna
Potencia del cabezal de fresado de la fresadora frontal de viga HI 7,5 kilovatios Hecho en china
Accionamiento del cilindro de aceite hidráulico
Estante de sujeción de piezas de trabajo		 1 grupo Convencional o Especial
mesa de trabajo hecha y
Bastidores

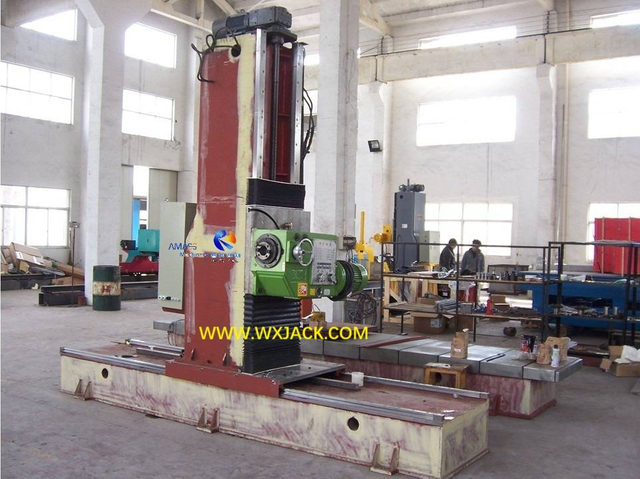

1. Fresadora frontal de viga HI de tamaños convencionales

Más >>

1. Esquema de la fresadora frontal de vigas HI de servicio liviano a mediano:

1) Importancia: Esta gama de productos tiene el mayor volumen de uso en aplicaciones prácticas y es el origen de la fresadora frontal de viga HI serie DX;
2) Piezas de trabajo: Se utiliza para revestir extremos de miembros de estructura de acero de tamaños convencionales con sección transversal regular en ángulo recto de 90°: H / I / Cross / BOX / T Beam, etc.;
3) Los modelos más comunes son la fresadora frontal de viga HI DX0820/ DX1010/ DX1215/ DX1416/ DX1520;
4) Bastidores de sujeción de piezas de trabajo: Esta es una unidad imprescindible y muy importante en esta gama de máquinas, porque el tamaño y el peso de las piezas de trabajo son relativamente pequeños y ligeros.


2. Parámetros técnicos de la fresadora frontal de viga HI de tamaños estándar:

Cruz de pieza de trabajo aplicable
Sección Máx.Rango de altura
de la fresadora frontal de viga HI		 800 ~ 1.500 milímetros
Fresado de extremo ajustable
Velocidad de trabajo en horizontal
Dirección		 150 ~ 800
mm/min.		 VFD inversor
Velocidad de marcha en vacío de
Carro de fresado en
Horizontal y vertical
Dirección		 1200 mm/min. La configuración predeterminada es la fija.
velocidad
Fresado de extremo ajustable
Velocidad de trabajo en vertical
Dirección		 150 ~ 800
mm/min.		 VFD inversor
Poder del cabezal de fresado
Motor de accionamiento de vía horizontal		 2,2 kilovatios Motor de frecuencia variable
Potencia del cabezal de fresado vertical
Motor de accionamiento de vía		 3 kilovatios
Modo guía del carro de fresado
en horizontal y vertical
Dirección 		Guía lineal precisa de alta resistencia, ensamblada
sobre la base y la columna de la máquina
Potencia del cabezal de fresado de la fresadora frontal de viga HI 7,5 kilovatios Hecho en china
Accionamiento del cilindro de aceite hidráulico
Estante de sujeción de piezas de trabajo		 1 grupo Convencional o Especial
mesa de trabajo y bastidores hechos

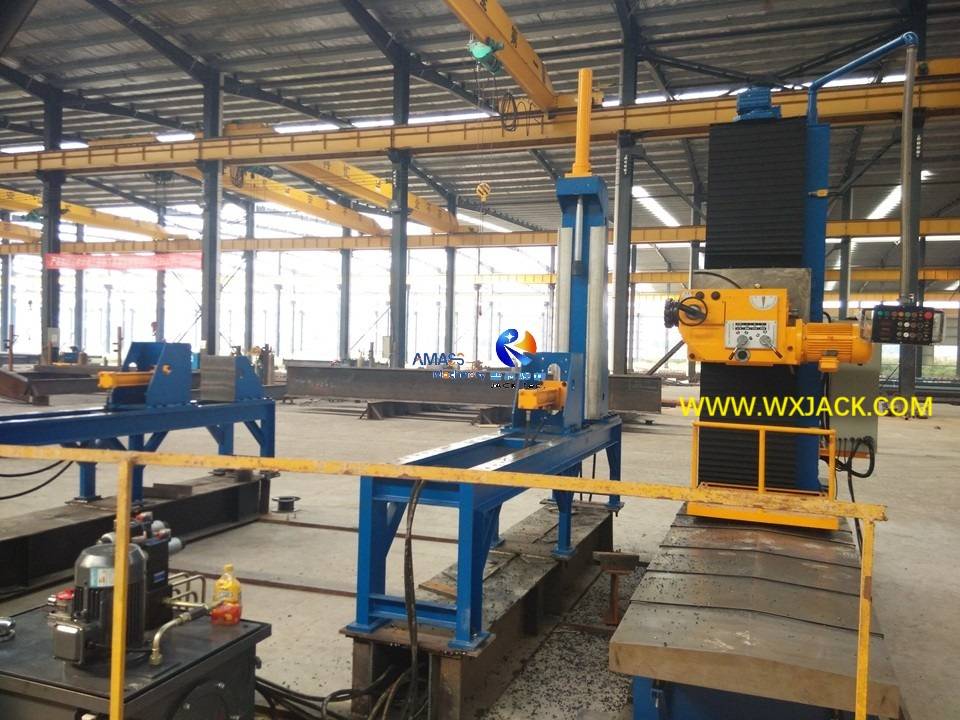

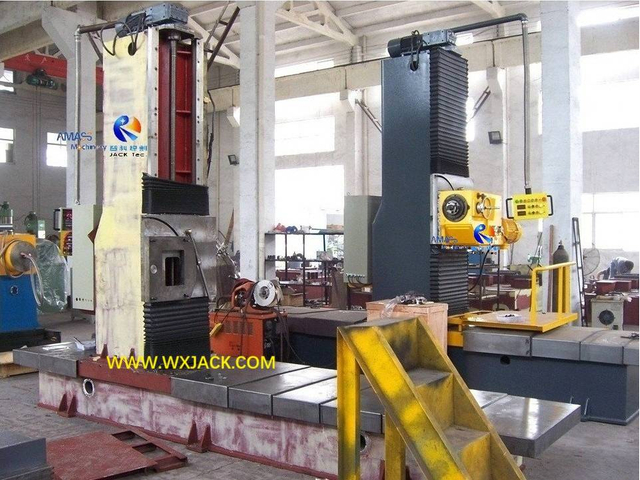

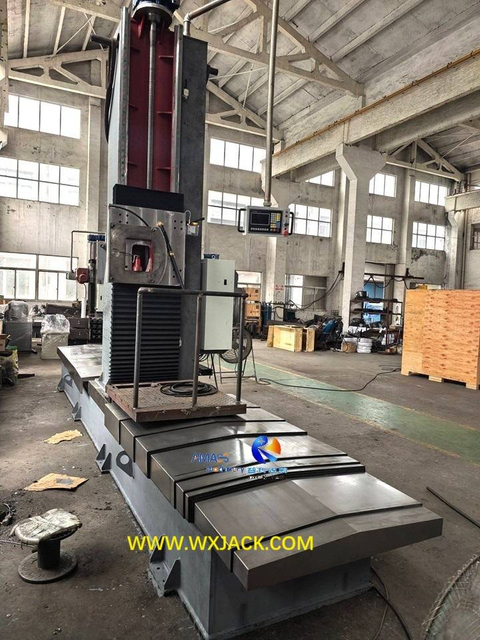

1 Fresadora frontal de extremo de viga BOX HI de tubo mediano grande 23
2 Fresadora frontal de extremo de viga BOX HI de tubo mediano grande 5

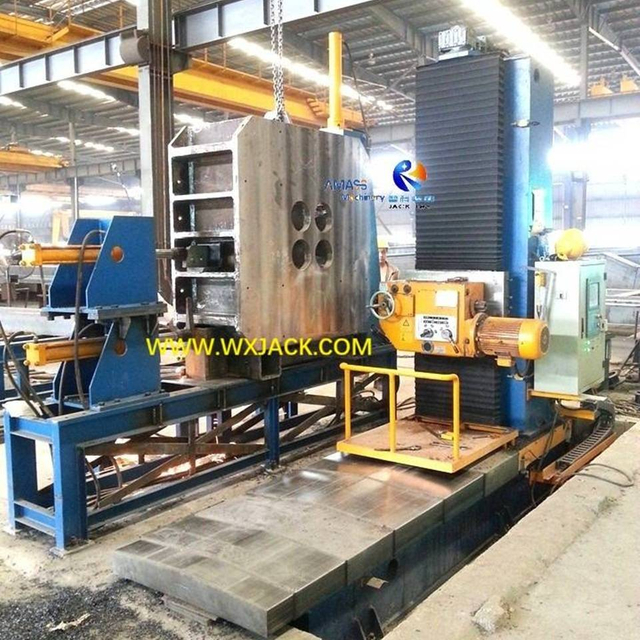

1 Fresadora frontal de extremo de viga HI BOX de estructura de acero grande y resistente para tubos 64

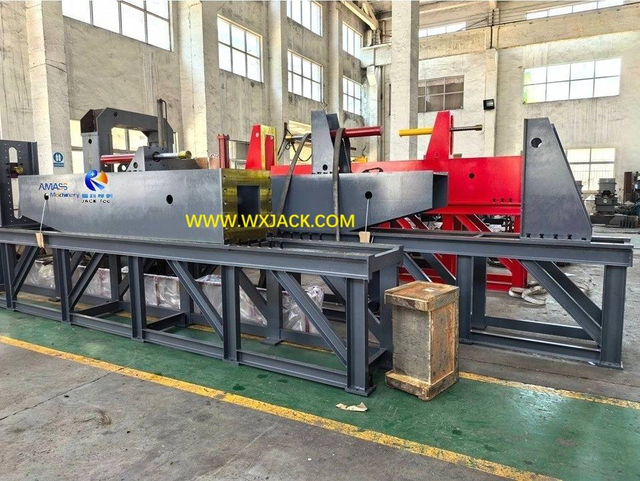

2 Fresadora frontal de viga HI BOX grande y resistente 45- 3- 微信图片_20210616085121

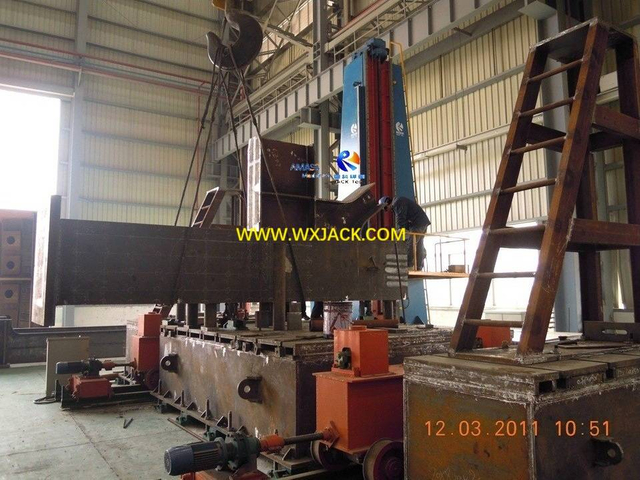

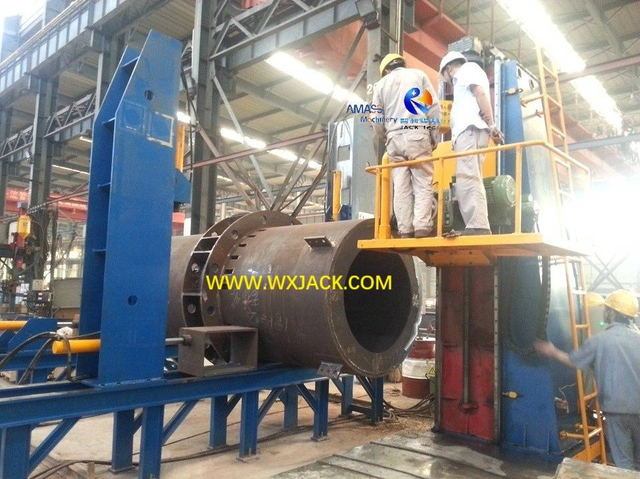

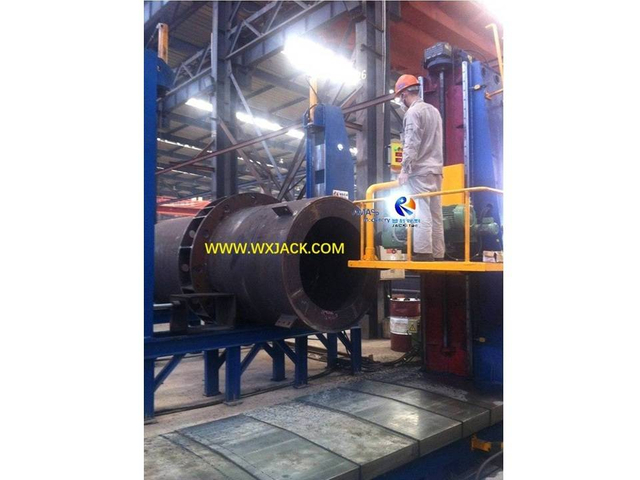

3. Fresadora frontal de viga HI grande y resistente

Más >>

1. Esquema de la fresadora frontal de viga HI de estructura de acero grande:

1) Piezas de trabajo aplicables: Esta gama de máquinas se aplica en proyectos a gran escala para el procesamiento de materias primas;
2) El máximo.altura efectiva de las piezas de trabajo en la fresadora frontal de viga HI de alta resistencia puede ser de hasta 4000 mm a 6000 mm;
3) Uno de desafío técnico. Uno de los factores que contribuyen al desarrollo de una máquina de tal tamaño es su columna mecánica vertical, resistente y duradera. como puedes comprobar en la foto de la izquierda;
4) Colocación de la pieza de trabajo es colocándolo sobre plataformas, sin sujeción adicional, debido al peso suficiente;
5) Los modelos más comunes de los equipos son DX4060/ DX4080/ DX5080/ DX6080 Fresadora frontal de viga HI grande y resistente.



2. Parámetros técnicos de la fresadora frontal de viga HI grande de alta resistencia:

Cruz de pieza de trabajo aplicable
Rango de altura de sección		 4.000 ~ 6.000 milímetros
Trabajo de fresado de extremo ajustable
Velocidad en dirección horizontal		 150 ~ 800 mm/min. VFD inversor
Velocidad de marcha en vacío del fresado
Carro en Horizontal y
Dirección vertical		 1200 mm/min. La configuración predeterminada es la fija.
velocidad
Trabajo de fresado de extremo ajustable
Velocidad en dirección vertical		 150 ~ 800 mm/min. VFD inversor
Potencia del cabezal de fresado horizontal
Motor de accionamiento de vía en servicio pesado
Fresadora frontal de viga HI grande		 4 kilovatios Motor de frecuencia variable
Potencia del cabezal de fresado vertical
Motor de accionamiento de vía en servicio pesado
Fresadora frontal de viga HI grande		 5,5 kilovatios
Guía de forma de carro de fresado en
Dirección horizontal y vertical		 Riel guía lineal preciso de alta resistencia, ensamblado en la base y columna de la máquina
Potencia del cabezal de fresado 7,5 / 9,3 / 11 kilovatios Hecho en china

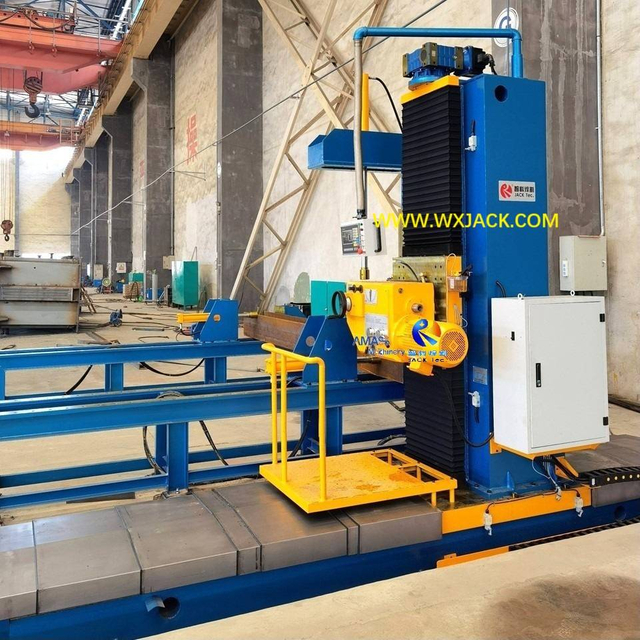

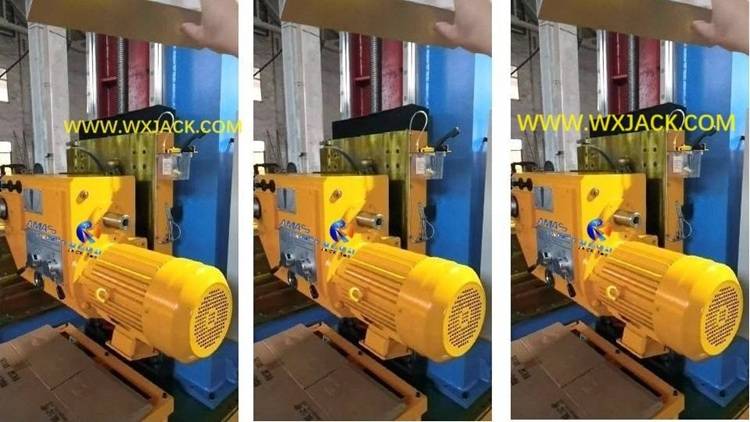

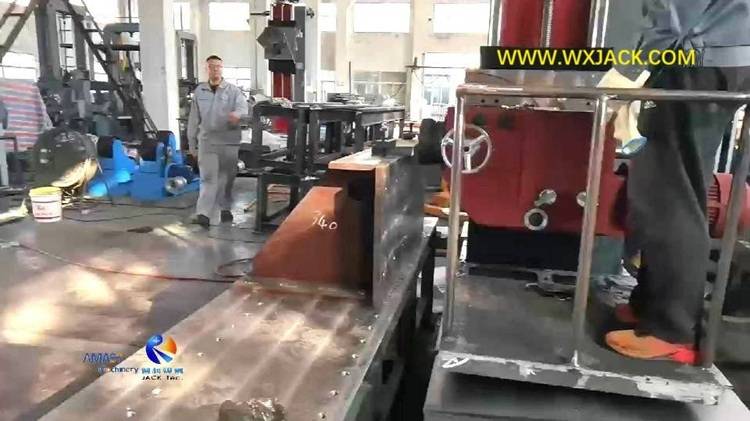

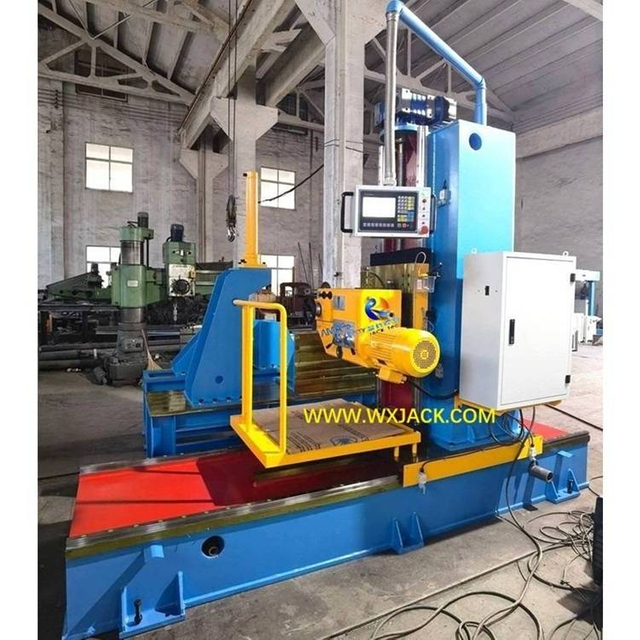

4. Fresadora frontal de extremo de viga IH para tubos CNC

Más >>

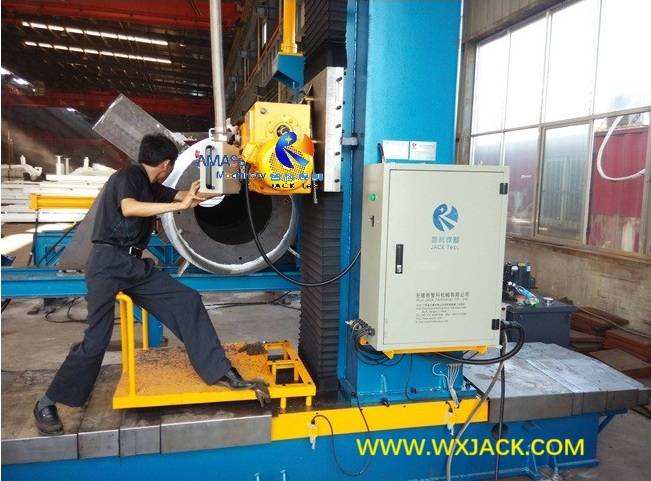

1. Aplicación de la máquina refrentadora de extremos de tubos de vigas de estructura de acero con control CNC:

1) Piezas de trabajo aplicables: Piezas de trabajo con cualquier tipo de contorno regular o especial;
2) Rangos de especificaciones: El servomotor reemplaza al motor ordinario para impulsar el cabezal de fresado durante la operación.Esta es la razón por la que la fresadora frontal de vigas CNC Pipe IH se limita a modelos de equipos de servicio liviano a mediano;
3) Modelos aplicables: De CNC-DX0810 a CNC-DX3535;
4) Gestión de la velocidad de trabajo: Con la adopción del controlador CNC, el inversor de CA original no es necesario en el sistema de control eléctrico.La velocidad de trabajo se controla con un controlador CNC, en la fresadora frontal de vigas CNC Pipe IH;
5) En uso práctico, Los modelos más comunes son CNC-DX1520 / CNC-DX3030 / CNC-DX3040 / CNC-DX3530 CNC Pipe IH Beam End Face Milling Machine.



2. Parámetros técnicos de la fresadora frontal de vigas IH para tubos CNC:

Sistema CNC de fresadora frontal de viga IH para tubos CNC Pekín STARTFIRE SF 2100C
Shanghái FANGLING F 2300/2400/2500
Aplicable Máx.Rango de altura de la sección transversal de la pieza de trabajo 800 ~ 3500 milímetros
Fresado de extremo ajustable
Velocidad de trabajo en
Dirección horizontal		 100 ~ 800 mm/min. Servocontrolador
Velocidad de marcha en vacío de
Carro de fresado en
Horizontal y vertical
Dirección		 1400 mm/min. La configuración predeterminada es la
velocidad arreglada
Fresado de extremo ajustable
Velocidad de trabajo en
Dirección vertical		 100 ~ 800 mm/min. Servocontrolador
Poder del cabezal de fresado
Unidad de vía horizontal
Motor		 1,5 kilovatios Servo motor
Poder del cabezal de fresado
Motor de accionamiento vertical		 2 kilovatios Servo motor
Guía de forma de fresado
Carro en Horizontal
y dirección vertical		 Guía lineal precisa de alta resistencia, ensamblada
sobre la base y la columna de la máquina
Potencia del cabezal de fresado
Fresadora frontal de extremo de viga IH de tubo CNC 		7,5 kW, fabricado en China
Cilindro de aceite hidráulico
Conducir pieza de trabajo
Estante de sujeción		 Mesa de Trabajo y Racks de 1 Grupo, Convencionales o Especiales

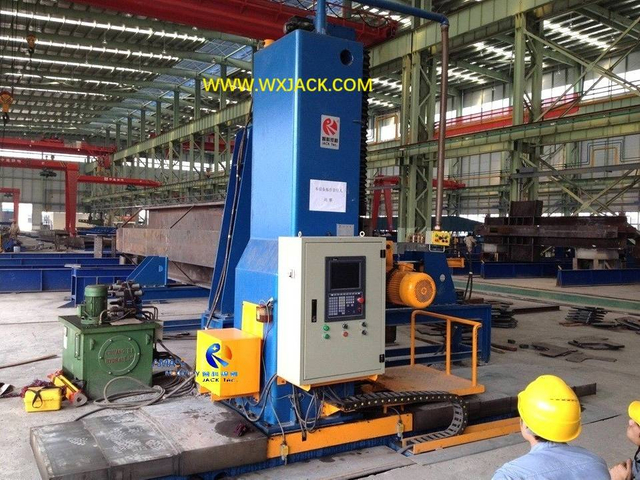

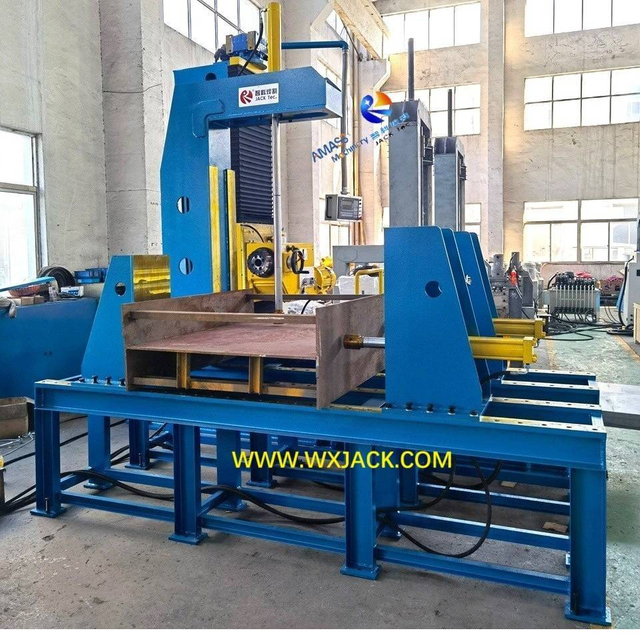

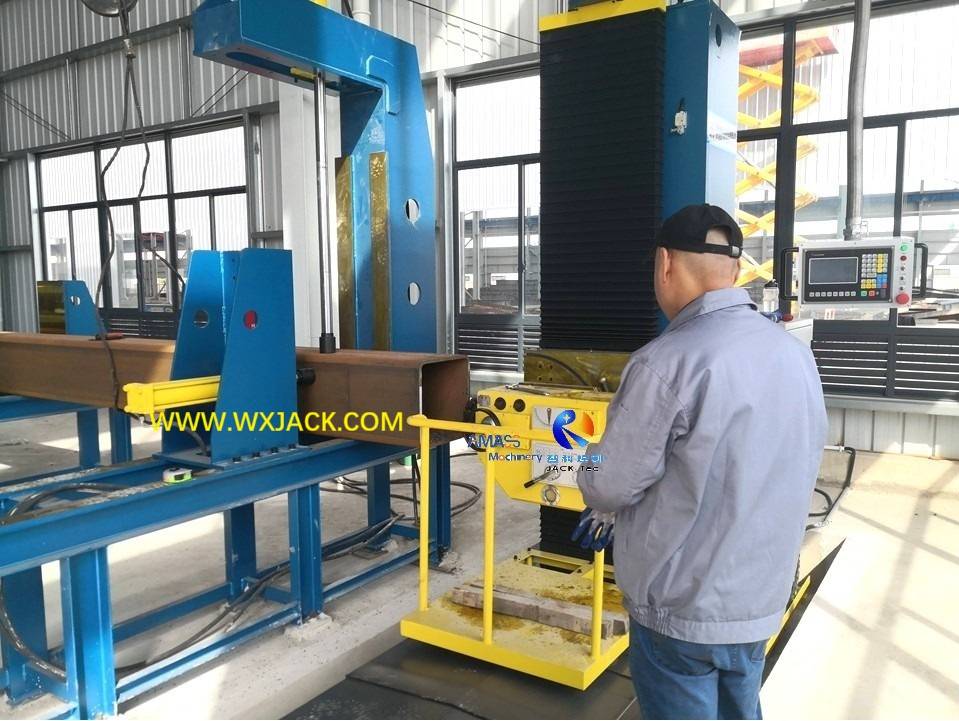

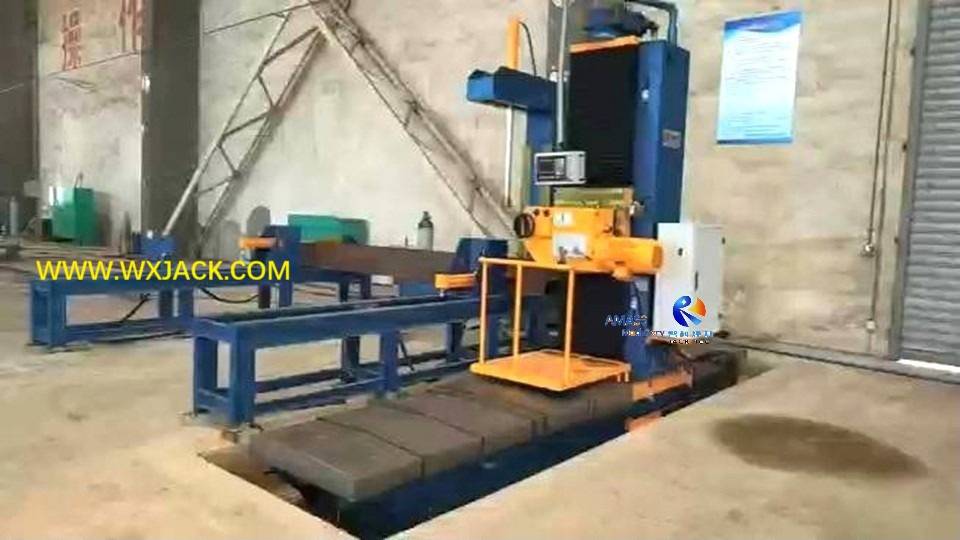

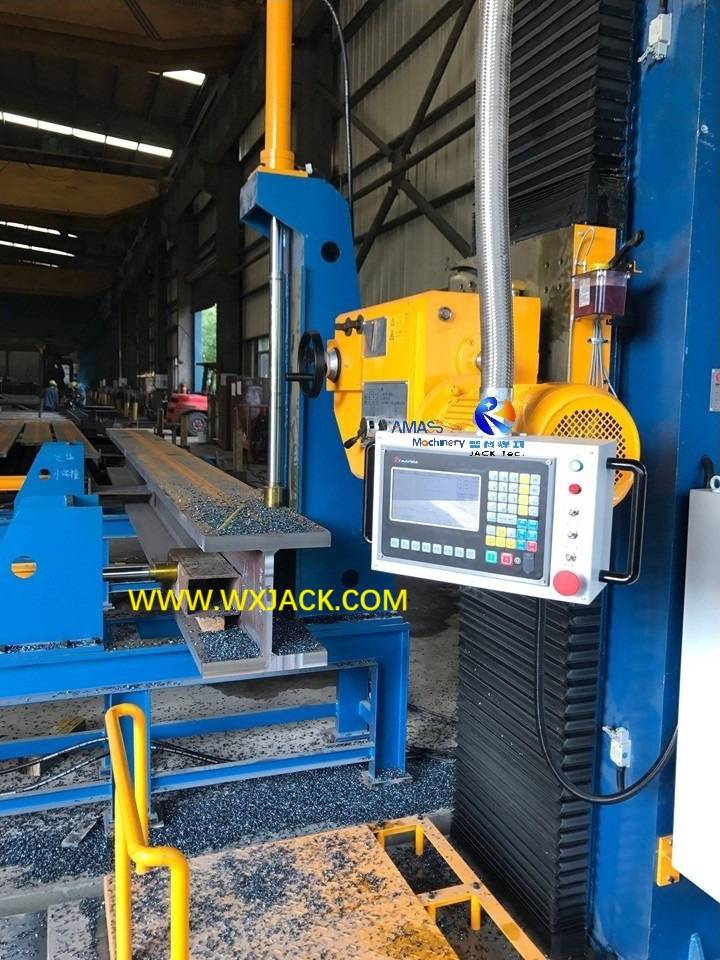

1 fresadora frontal de extremo de viga IH de tubo CNC 70- 133

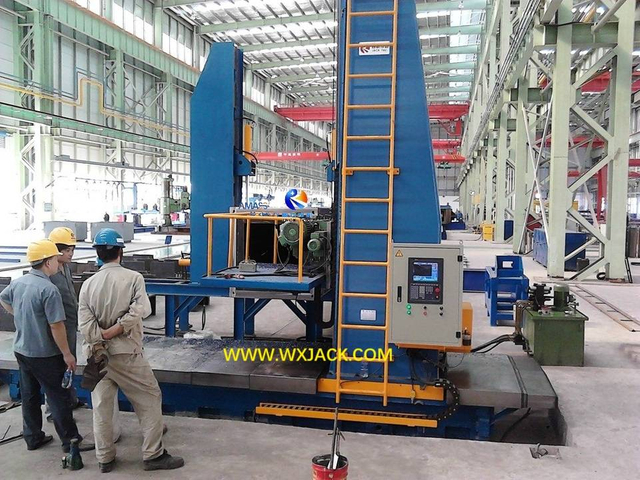

2 Fresadora frontal de extremo de viga IH de tubo CNC 26

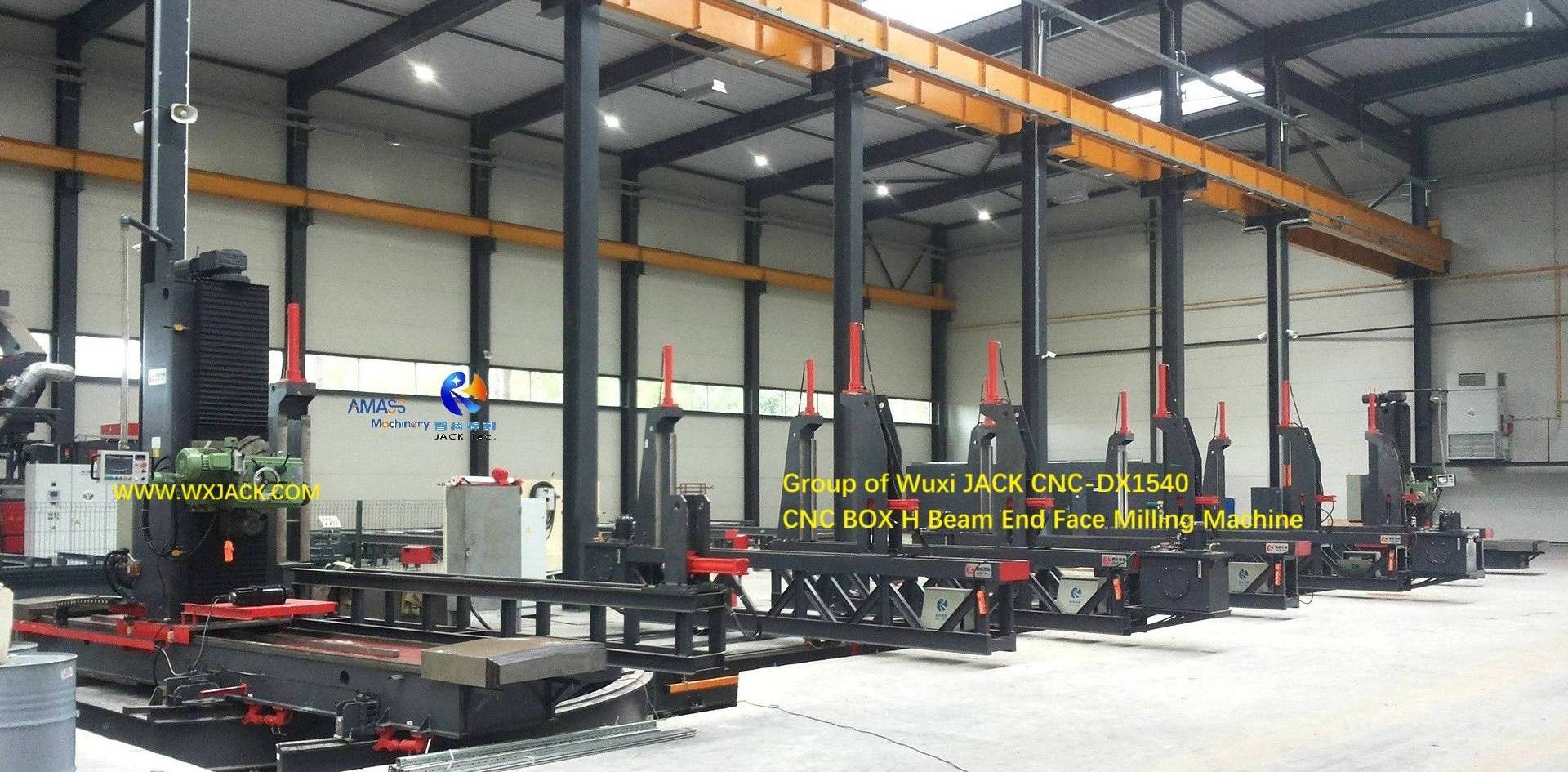

1 Centro de fresado y refrentado CNC para tubos Máquina fresadora frontal de vigas IH 129

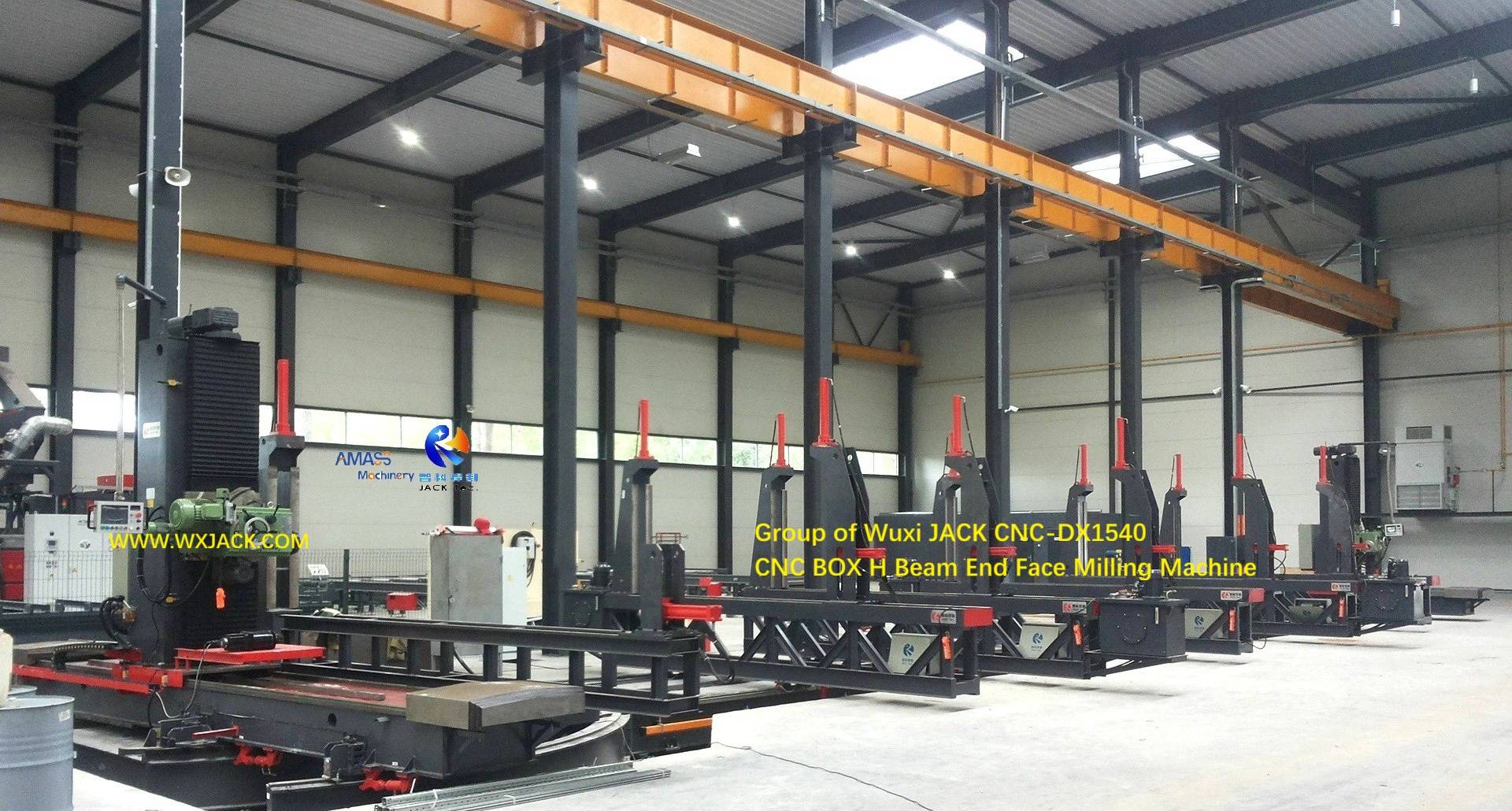

5. Centro de fresado y refrentado de miembros de estructuras de acero para soldar

Más >>

1. Propiedad de trabajo: Esto es similar a una línea de producción a pequeña escala pero sofisticada para uso en estructuras de acero, es la versión de gama alta y la combinación de la fresadora frontal de vigas CNC Pipe IH;

2. Composición: Dicho Centro de Fresado y Refrentado suele estar compuesto por:

1) De 2 a varios juegos de fresadoras frontales de vigas IH para tubos CNC hechas a medida;
2) De 4 a varios juegos de soportes de sujeción de piezas hechos a medida, dependiendo del máx.longitud de las piezas de trabajo;
3) de 2 a varios juegos de mesas de trabajo giratorias basculantes hechas a medida;
3. Uno de los casos de negocio es: Centro de fresado y revestimiento de estructuras de soldadura DX1540 para vigas de estructura de acero.

Rango de aplicación y equipos relacionados de la fresadora frontal de vigas IH para tubos CNC

1. Campo de aplicación y piezas de trabajo de la fresadora frontal de vigas IH para tubos CNC:


1) Cubre una gama completa de piezas de trabajo de tamaño ligero a mediano, en todo tipo de formas:
2) Tubería/miembro de estructura de sección transversal de diseño especial;
3) H/ I / Cruz / T / Viga BOX;
4) Industria Tradicional de Estructuras de Acero;Producción de tuberías/Construcción de puentes/Edificio...;

2. Sitios de trabajo de la fresadora frontal de viga HI convencional y con control CNC:

Este producto generalmente se aplica al final de línea para pulir elementos estructurales fabricados, en:

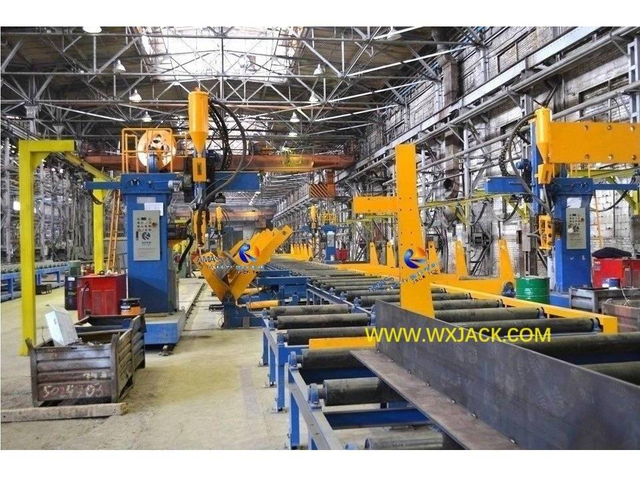

1) Línea de producción de vigas H;

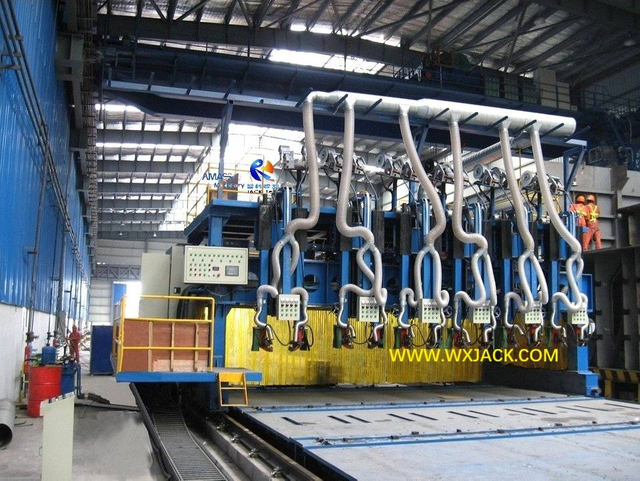

2) Línea de producción de vigas en T;

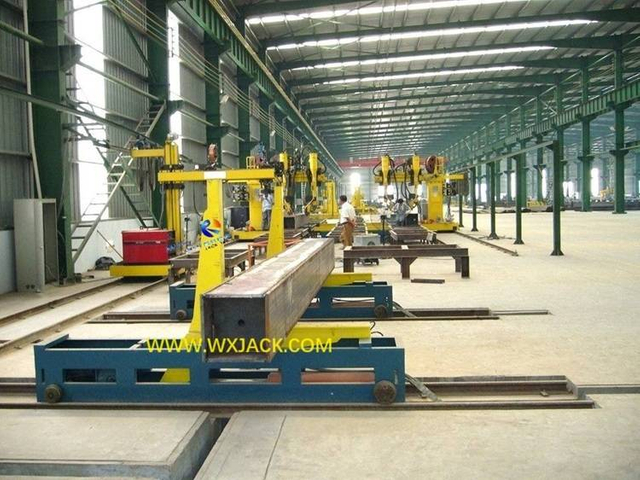

3) Línea de producción de vigas BOX;

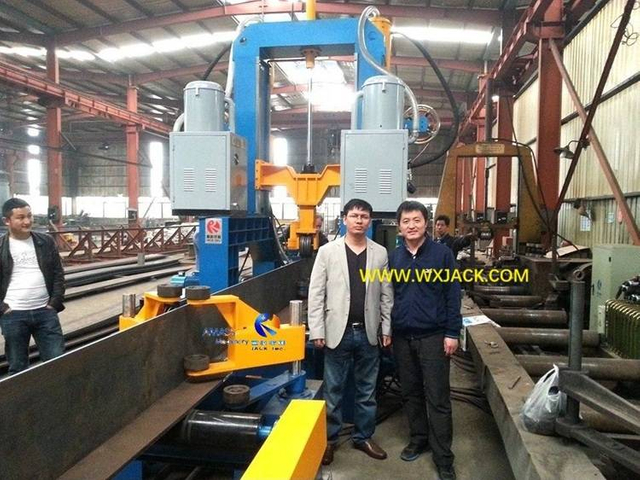

4) O justo siguiendo Máquina de fabricación de vigas H;
5) O desplegado al inicio de la línea para unir una sola pieza de trabajo en piezas de trabajo de unión más largas, trabajando con un rotador de soldadura, un posicionador de soldadura, un manipulador de soldadura o un centro de soldadura;
3. Cuando se aplica en la producción de tuberías, otro equipo relacionado con la máquina CNC para refrentar extremos de tuberías con vigas de estructura de acero es Máquina cortadora de tubos CNC.

Fresadora frontal de extremo de viga de tubo de control CNC
01

Fresadora frontal de extremo de viga de tubo de control CNC
02

Fresadora frontal de viga de control CNC
03

Preguntas frecuentes sobre la fresadora frontal de vigas IH para tubos CNC

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

Otras series de productos que poseemos además de la fresadora frontal de viga HI

Máquina automática de unión a tope de placas MP20 con corte triple
Máquina automática de unión a tope de placas MP20 con corte triple
1. Aplicación de la máquina soldadora de juntas a tope de placas MP20:
2. Estructura y principio de funcionamiento de la máquina para soldadura a tope de placas serie MP:
3. Parámetros técnicos de la máquina de unión por soldadura a tope de placas MP20:

0
0
Fresadora frontal de viga DX1520 H para estructura de acero
Fresadora frontal de viga DX1520 H para estructura de acero
1. Aplicación de la fresadora frontal de viga DX1520 H:
2. Resúmenes de funciones de la fresadora frontal de vigas DX1520 H para miembros de estructura de acero: Guías lineales precisas en ambas direcciones para garantía de precisión / Control de velocidad de trabajo / Herramienta de trabajo de un potente cabezal de fresado / Operación / Abrazadera de pieza de trabajo
3. Parámetros técnicos de la fresadora frontal de vigas DX1520 H:
0
0
Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica
Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica
0
0
Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63
Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63
1. ¿Qué puede hacer la máquina enderezadora de acero en ángulo ASM63 por el cliente?
2. ¿Por qué necesita una máquina enderezadora de ángulos?
3. Los puntos positivos de la máquina enderezadora de acero en ángulo de la serie ASM:
4. Vista técnica de la máquina enderezadora de acero en ángulo ASM63:
5. Parámetros técnicos de la máquina enderezadora de acero en ángulo ASM63:
0
0
Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes
Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes
Tipo de rodillo de fricción;Para tuberías de gran escala
0
0

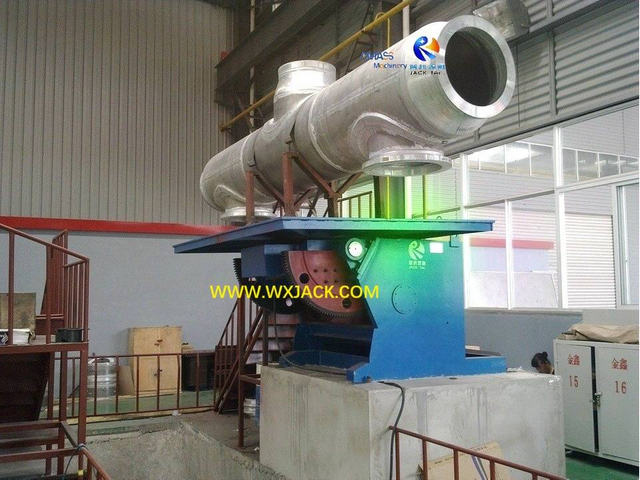

Posicionador de soldadura universal de mesa única serie HB con mandril
Posicionador de soldadura universal de mesa única serie HB con mandril
1. Definición y características del posicionador de soldadura universal serie HB:
2. Características técnicas del posicionador de soldadura giratorio universal serie HB:
3. Parámetros técnicos del posicionador de soldadura de mesa giratoria de soldadura simple serie HB:
0
0

Blogs de la fresadora frontal de vigas BOX IH para estructuras de acero

  • Aplicación del centro de refrentado y fresado en la industria de estructuras de acero

    Aplicación del centro de refrentado y fresado en la industria de estructuras de acero
    ¿Qué es el centro de refrentado y fresado de estructuras de acero? ¿Por qué existe demanda en el centro de fresado y refrentado de estructuras de acero? Constituciones y descripción técnica del centro de fresado y refrentado de estructuras de acero Caso de aplicación del centro de fresado y refrentado de estructuras de acero de Wuxi JACK Leer Más
  • Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520

    Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520
    Origen: ¿Por qué presentar la fresadora frontal de vigas CNC I? Ventajas: Las ventajas de la fresadora frontal de estructura de acero CNC Cuestiones técnicas: análisis de la especialidad técnica y el funcionamiento de la fresadora frontal de vigas CNC H Perspectiva: ¿Cuál es el futuro de la fresadora frontal de vigas CNC H? Resumen sobre la fresadora frontal de vigas Wuxi JACK CNC H Leer Más
  • Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal

    Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal
    ¿Qué significa la fijación de la pieza de trabajo para la fresadora frontal de vigas en H? ¿Algún factor que afecte el diseño de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H y extremos de tubos? Generalización de la estructura de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H Varios ejemplos de fijación de piezas de trabajo en una fresadora frontal de vigas en H Leer Más
Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
