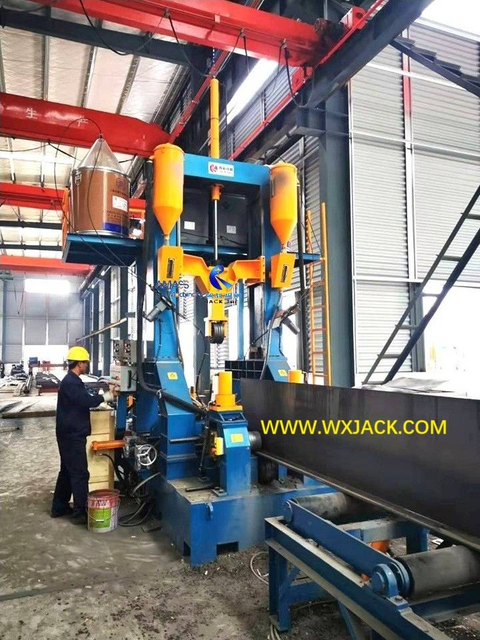

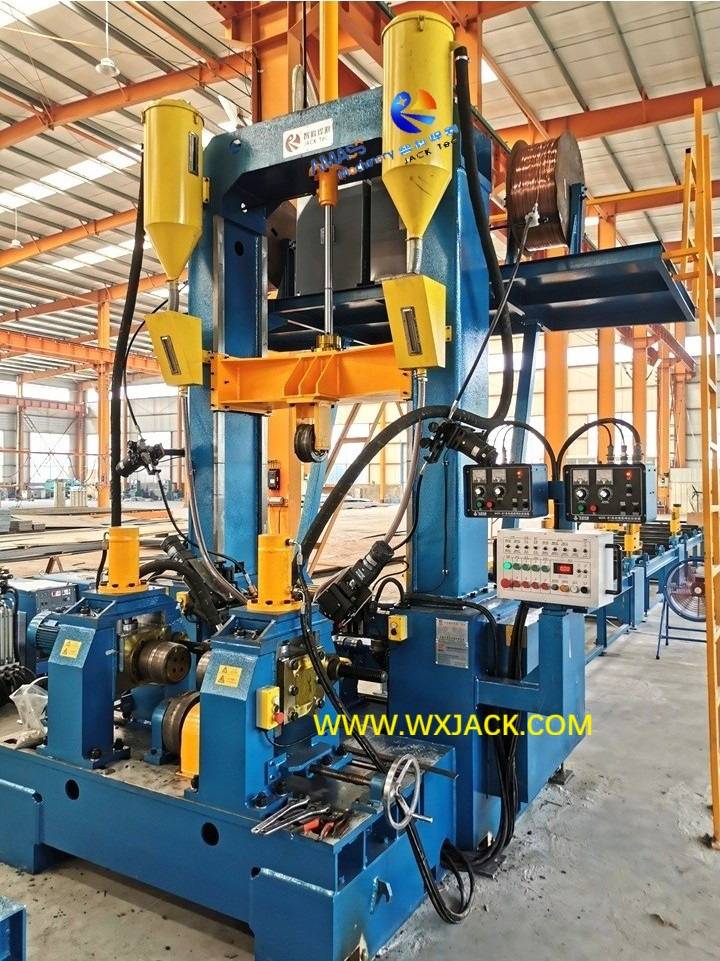

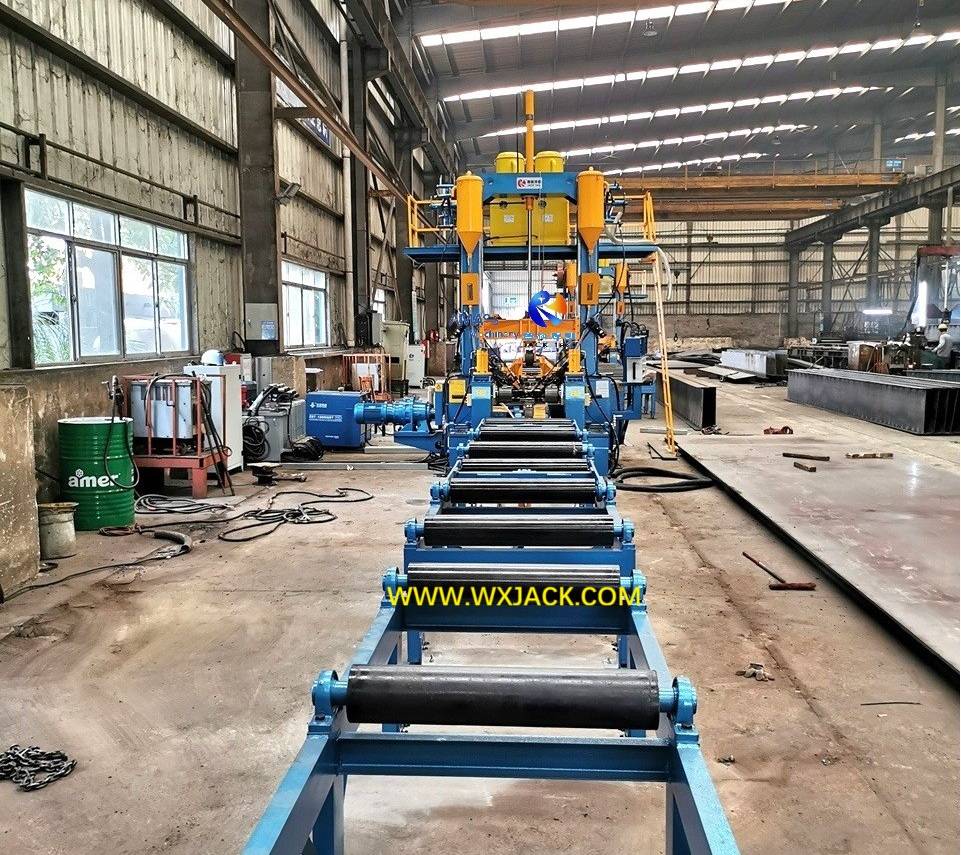

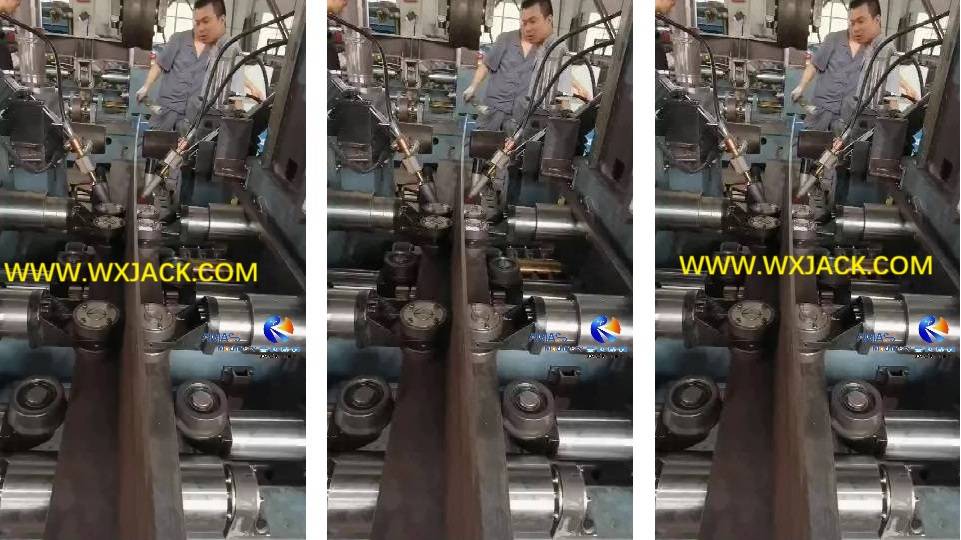

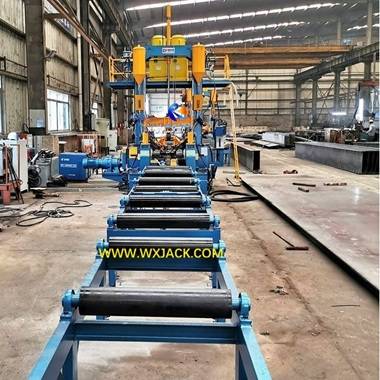

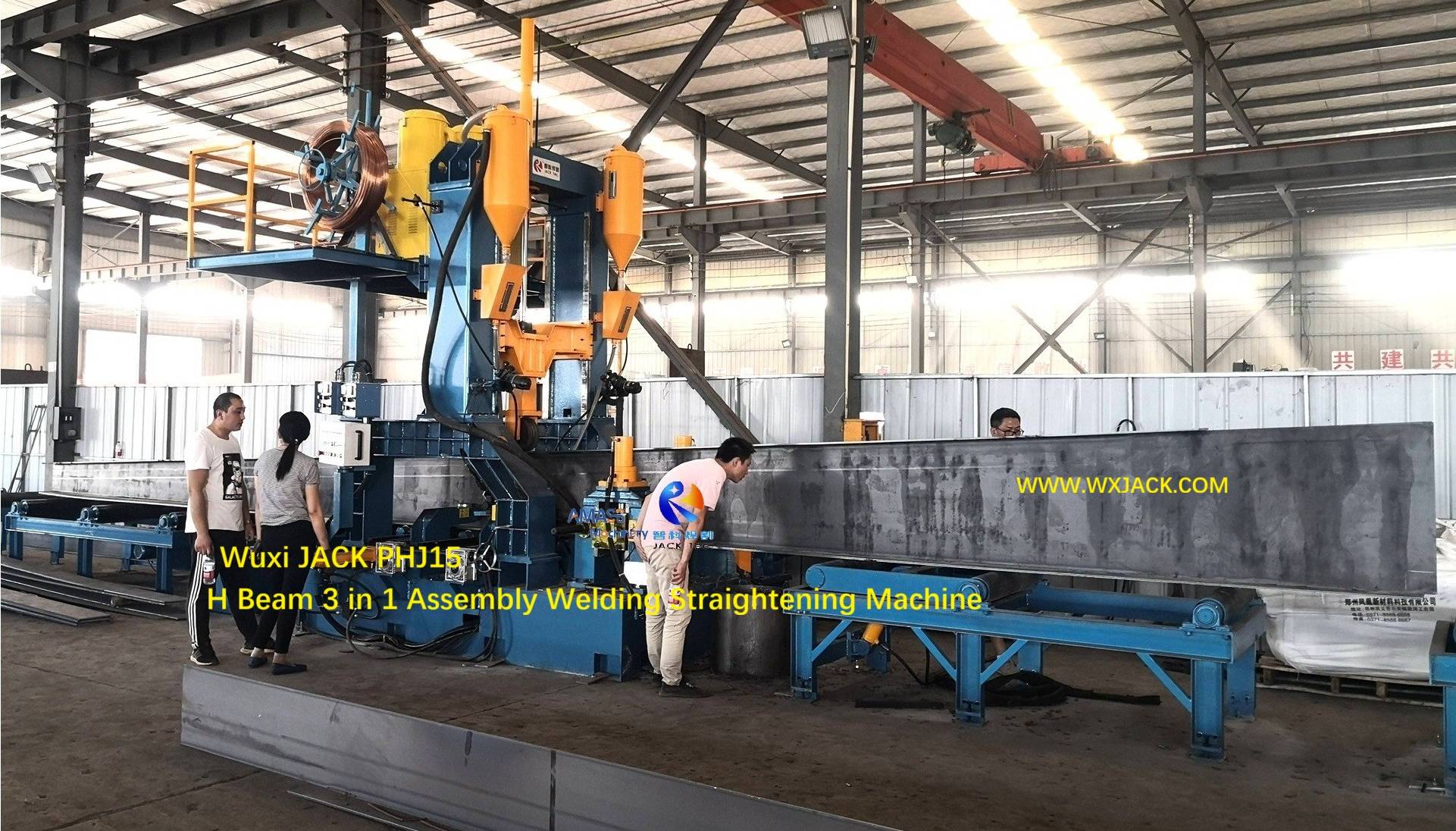

Las fotos de la izquierda: Paso crítico en la producción desde placas de tiras de acero hasta vigas TH terminadas, con la máquina soldadora de vigas H vertical 3 en 1 Wuxi JACK

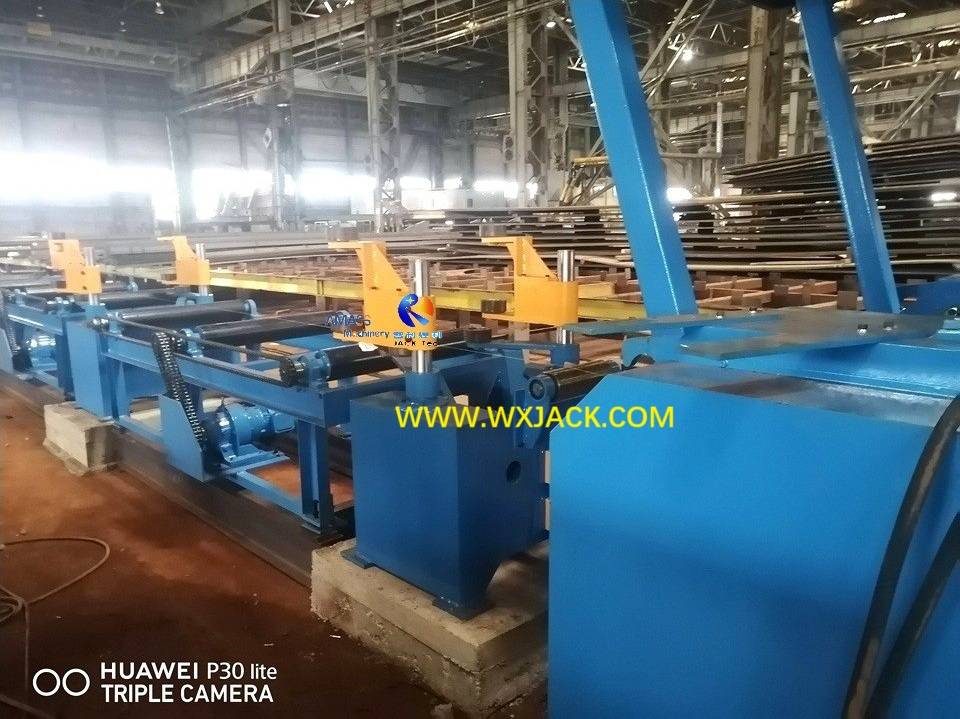

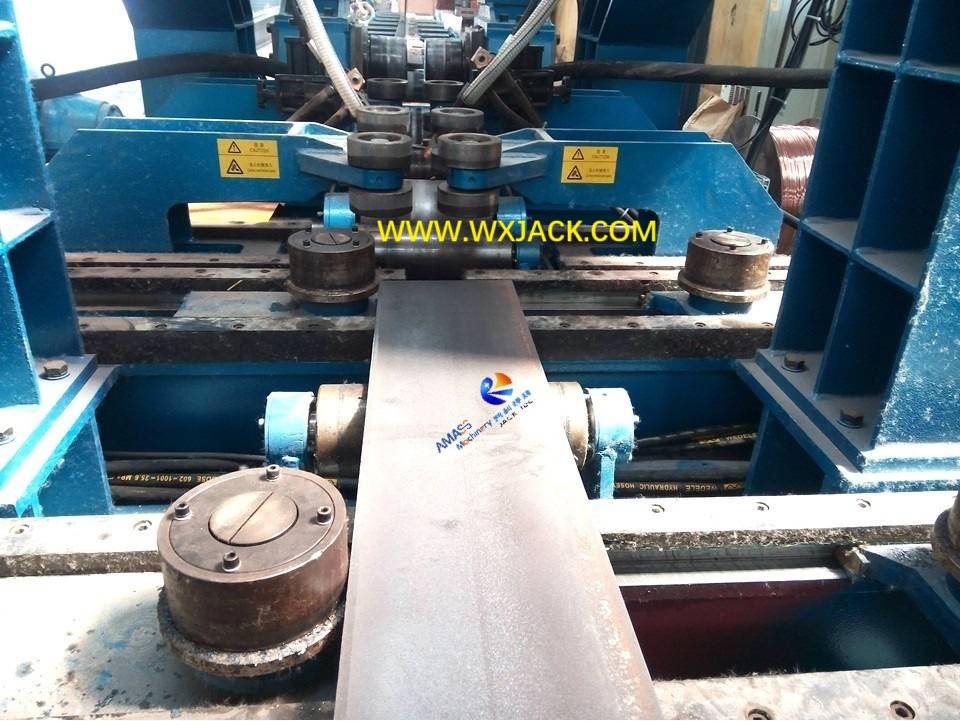

1. Carga de materia prima: 2 piezas de tiras de acero largas y estrechas (brida y alma) se cargan en el transportador de alimentación de la máquina;

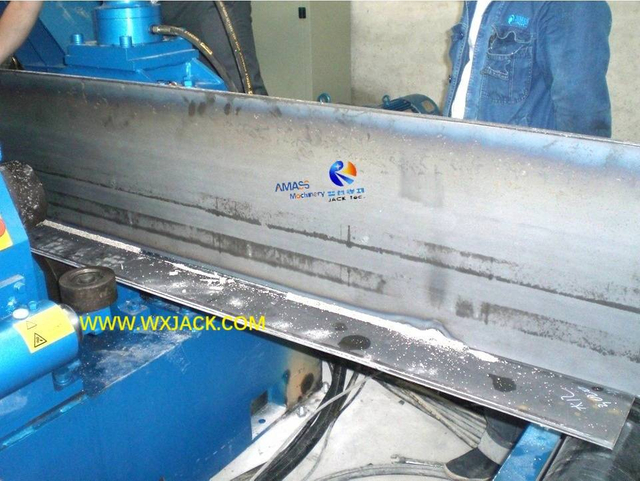

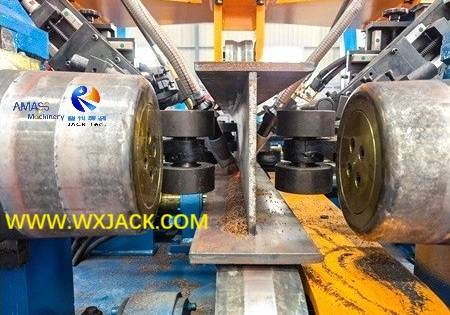

2. Primero, fabricación de la viga en T: la brida y el alma cargadas se ajustan, sujetan, sueldan o enderezan en la viga en T y se envían fuera de la máquina a través del transportador de salida;

3. La segunda ^pieza de brida que se cargará en la máquina soldadora de vigas verticales en H 3 en 1:

1) La ^segunda pieza de placa de tira se coloca en la mesa de rodillos de alimentación de la máquina;
2) La viga en T fabricada en el primer paso se gira 180° y se carga en la mesa de rodillos de alimentación de la máquina. El borde del alma de la viga T coincide con la línea media de la segunda ^pieza del ala;
3) De esta manera, la pieza de trabajo se ajusta a la estructura de viga H, se refuerza con manipuladores hidráulicos y se despliega a lo largo del transportador de alimentación;

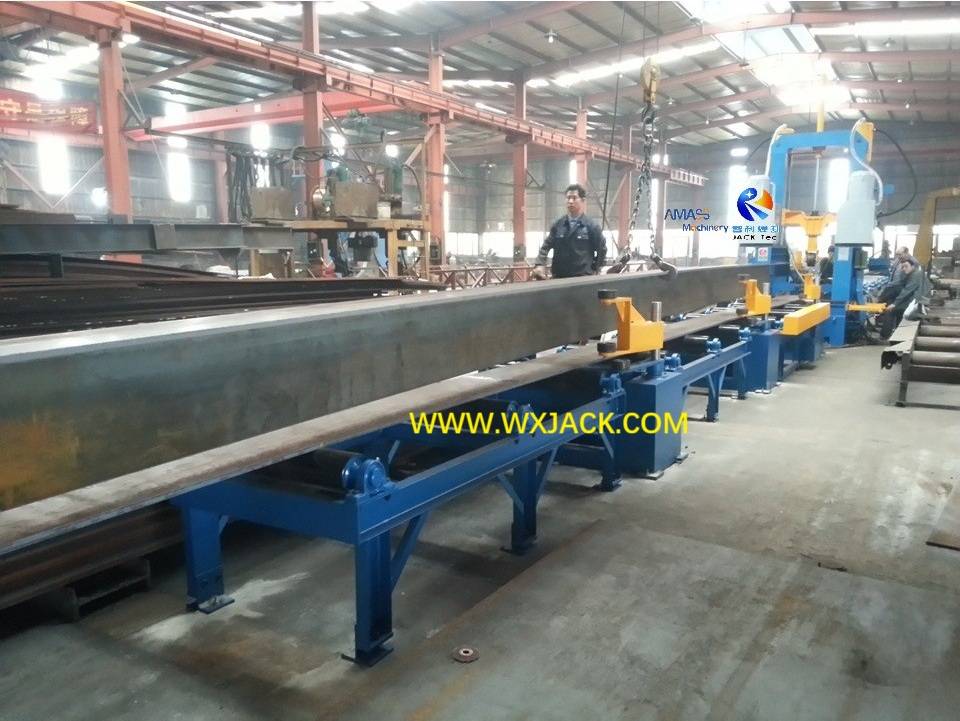

4. Fabricado en viga H con máquina enderezadora y soldadora de ensamblaje de viga H 3 en 1:

1) De esta manera, la viga H se ensambla/suelda y se endereza hasta obtener la pieza de trabajo terminada;
2) En resumen, las piezas de trabajo pasan por la máquina en 3 pasos de: Montaje (montaje)/soldadura/enderezamiento en fila;
3) Todo el proceso de fabricación de vigas T y vigas H está en posición vertical. Este es el nombre de la máquina obtenido.

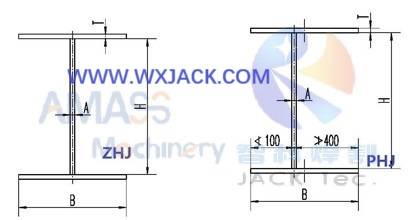

1) Resumen: la sección transversal de la viga H producida a partir de modelos PHJ puede ser tanto simétrica como asimétrica;
2) Técnica de soldadura:
a) SAW (soldadura por arco sumergido) automática de gran corriente en posición plana;
b) Consumibles de soldadura: alambre sólido de Φ2,5 mm ~ Φ4 mm y fundente de soldadura, para modo de arco único; Cable sólido de Φ1,6 mm para arco doble/arco tándem;

3) Conjunto de vigas en H en la máquina soldadora de vigas en H verticales 3 en 1 modelos PHJ:

Esta es la principal diferencia entre las series PHJ y ZHJ : en los modelos PHJ, el montaje de las bridas con alma se realiza en modo semiautomático: un lado de la viga H se acciona con cilindros de aceite y el otro lado se empuja manualmente mediante un volante giratorio;


Parámetros técnicos de la máquina enderezadora y soldadora de ensamblaje de vigas en H 3 en 1 serie PHJ:

1) Piezas de trabajo terminadas: la serie ZHJ es el producto posterior a la serie PHJ. Está específicamente enfocado a la fabricación de Vigas TH de sección simétrica. Este tipo de viga H tiene un uso mayoritario en el campo de las estructuras de acero;

2) Técnica de soldadura en la máquina de soldadura de vigas verticales en H 3 en 1 modelos ZHJ:

a) La serie ZHJ también adopta la posición plana SAW (soldadura por arco sumergido), con un solo paso de soldadura en la viga H;

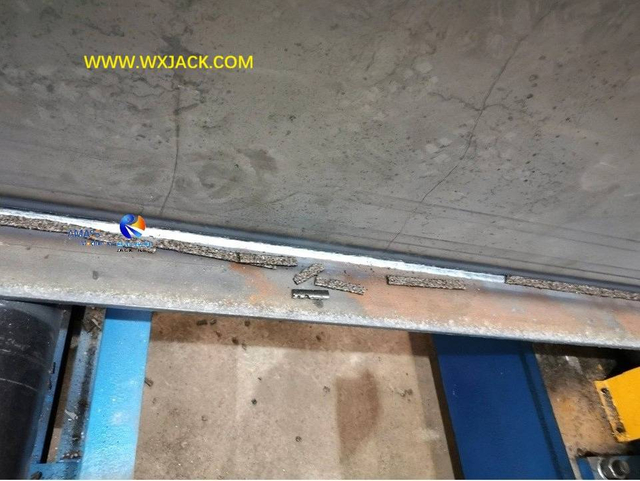

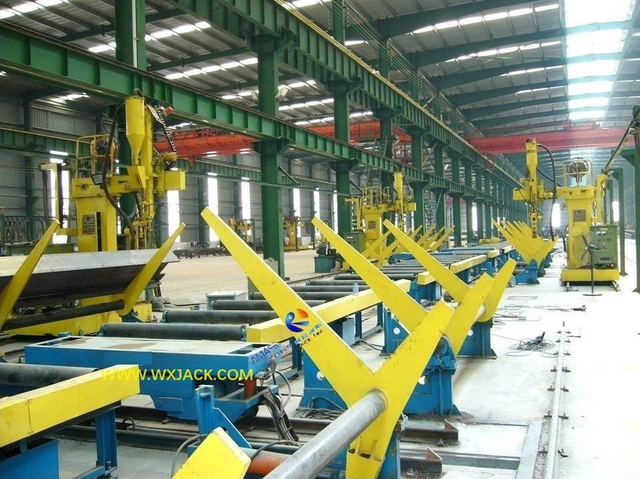

b) Por lo tanto, la costura de soldadura terminada es más pequeña que la viga H producida con la máquina soldadora de pórtico para vigas H, que tiene múltiples pasadas de soldadura SAW de filete de 45°;
3) Técnica de ensamblaje: el montaje de bridas con alma es completamente automático y un poco más rápido que PHJ: ambos lados de la viga H están en fase de accionamiento hidráulico y transmisión de husillo;


Parámetros técnicos de la máquina enderezadora y soldadora de ensamblaje de vigas en H 3 en 1 modelos ZHJ:

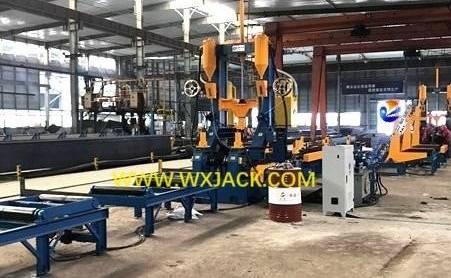

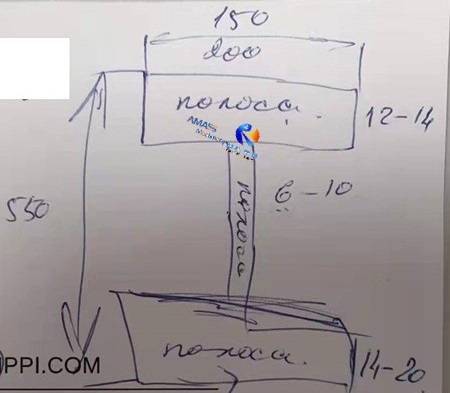

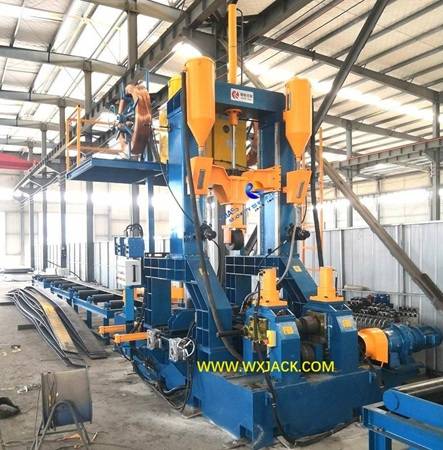

1) Antecedentes: el siguiente boceto hecho a mano muestra un ejemplo de una viga H pequeña que se producirá con la máquina modelo ZHJ10: el espesor de su ala y alma es la mitad de las vigas H entregadas desde PHJ15 y ZHJ15, alrededor de 15 mm a 20 mm: ( Fig.2 )

2) Técnica de soldadura:

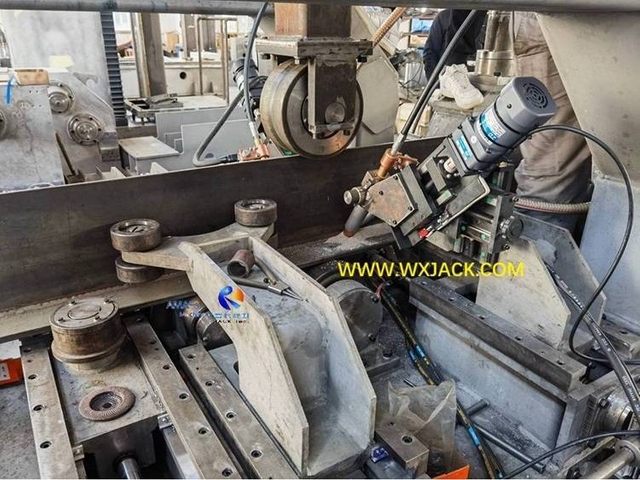

Esta es la principal diferencia entre el modelo pequeño y los modelos convencionales: los modelos pequeños adoptan ₂ la soldadura GMAW con protección de gas CO, en lugar de la corriente de soldadura SAW grande;
3) Técnica de ensamblaje:
esta unidad funcional funciona exactamente de la misma manera que la serie ZHJ: la viga H se ensambla con control automático en fase;

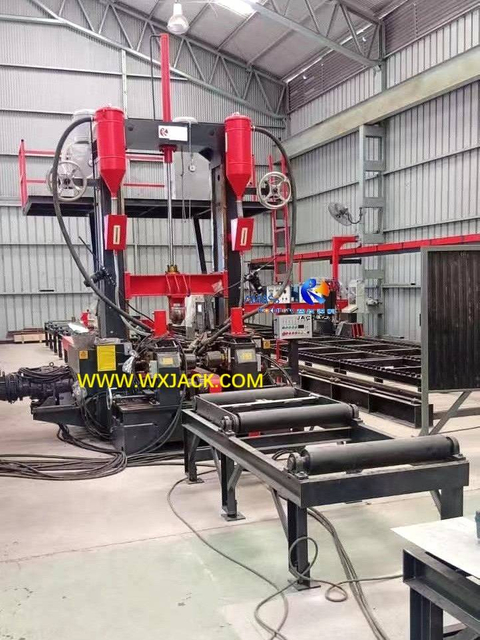

4) Ejemplos de modelos pequeños: ZHJ10 y ZHJ12 , para producir máx. H Altura de viga de 1.000 mm y 1.200 mm respectivamente.

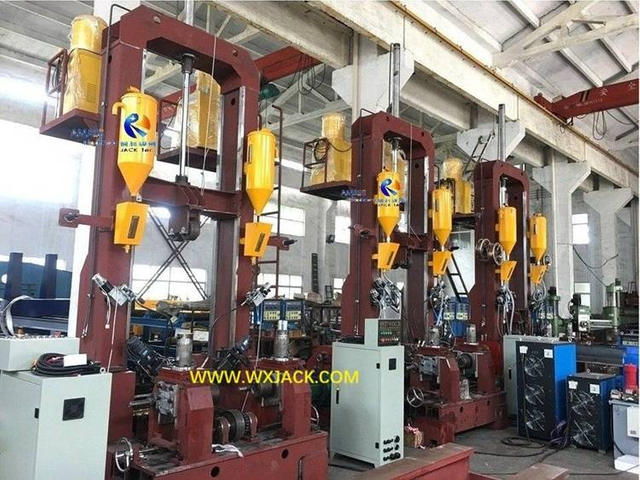

Parámetros técnicos de la máquina enderezadora y soldadora de ensamblaje de vigas H 3 en 1 de modo pequeño:

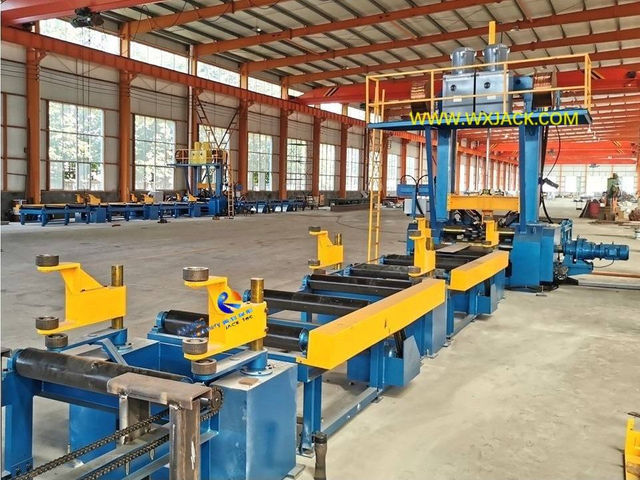

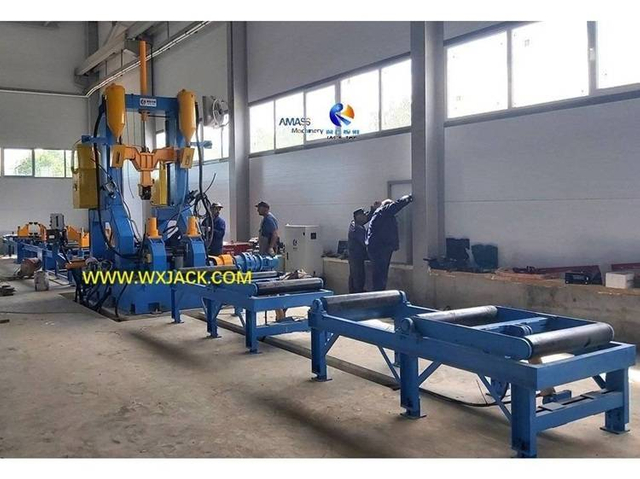

A. Uso y puesta en funcionamiento de la máquina enderezadora y soldadora de ensamblaje de vigas en H modelo 3 en 1 PHJ20:

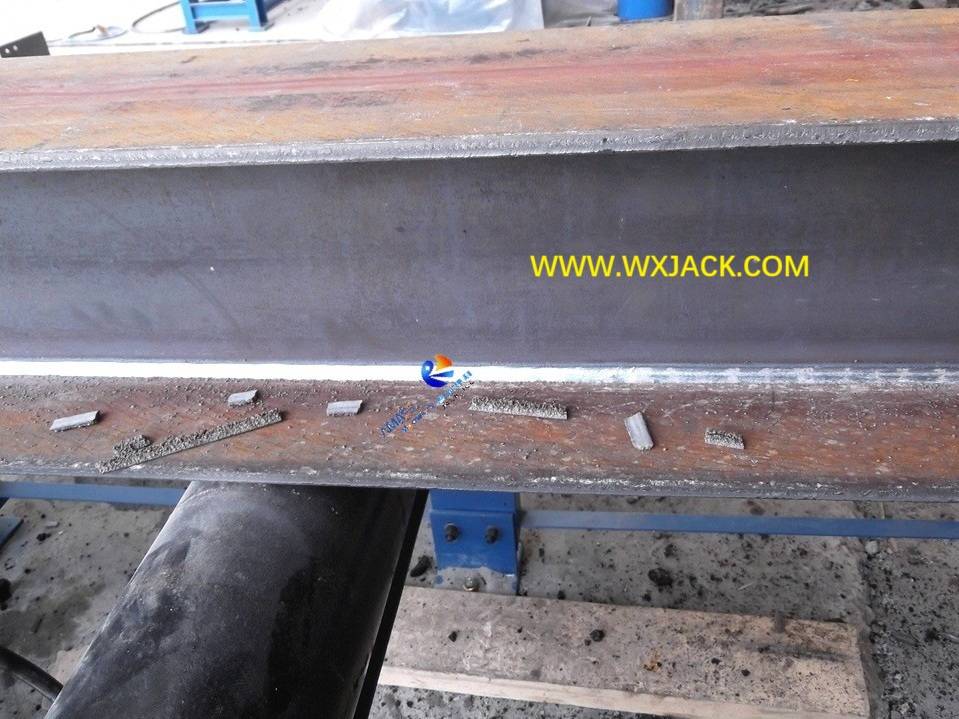

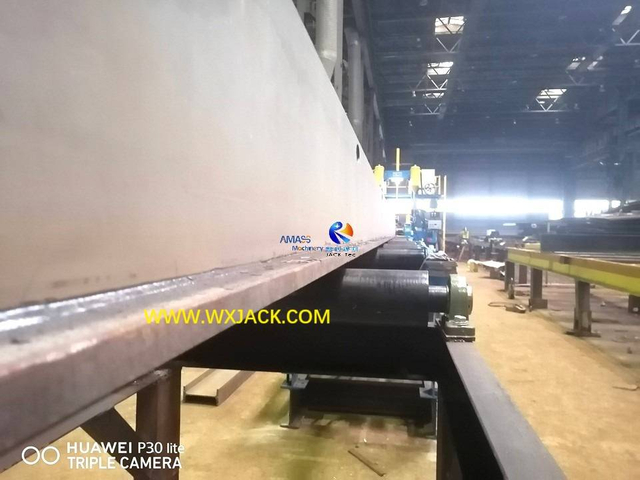

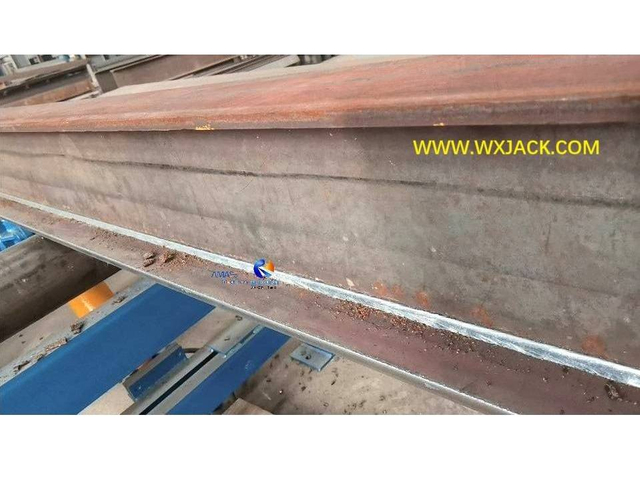

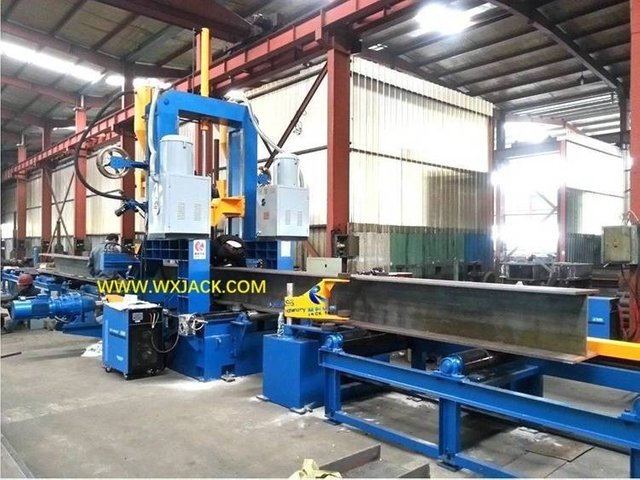

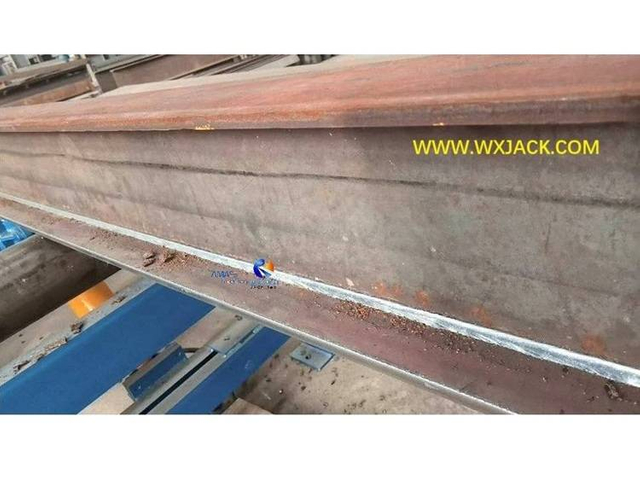

1. Piezas de trabajo terminadas de la máquina enderezadora y soldadora de ensamblaje de vigas en H modelo 3 en 1 PHJ20:

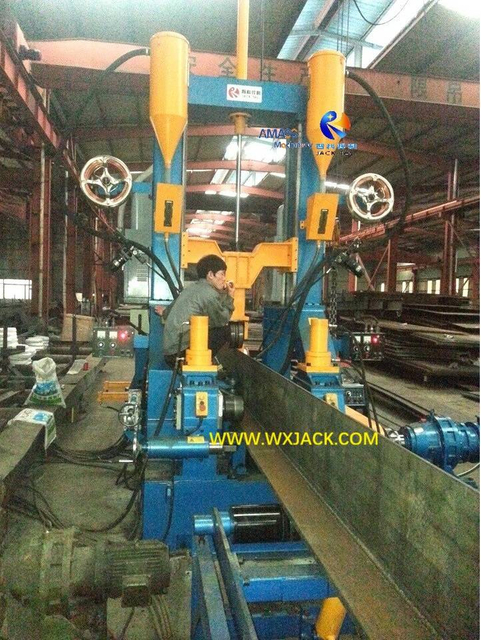

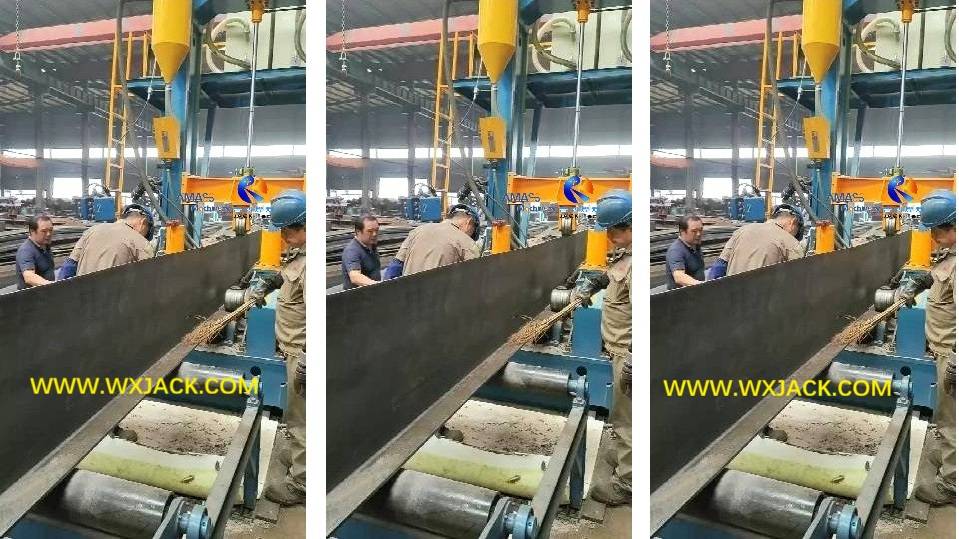

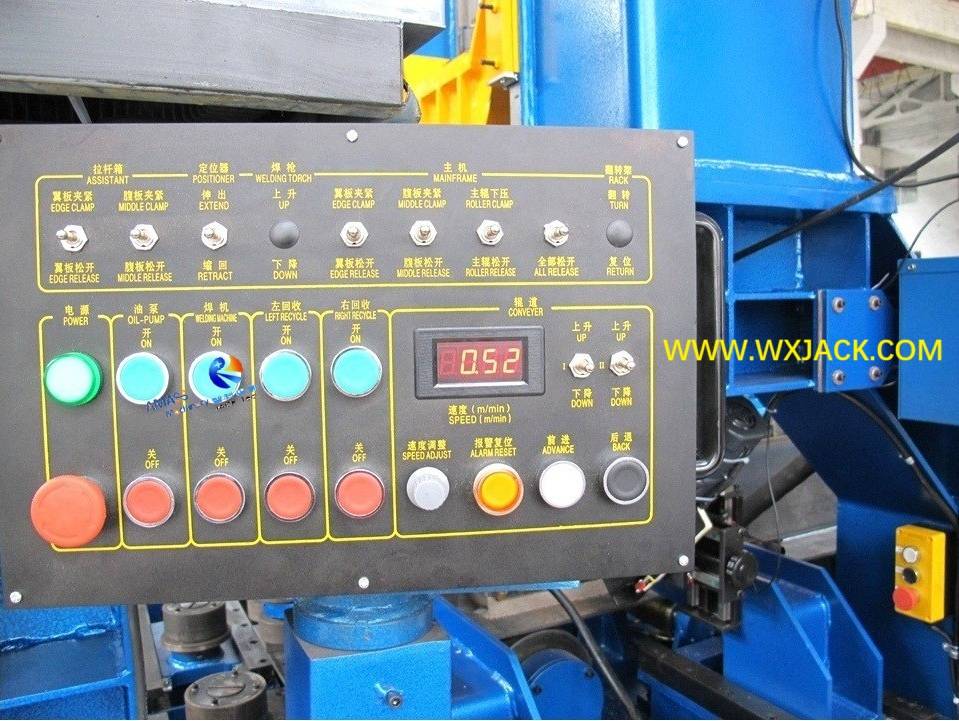

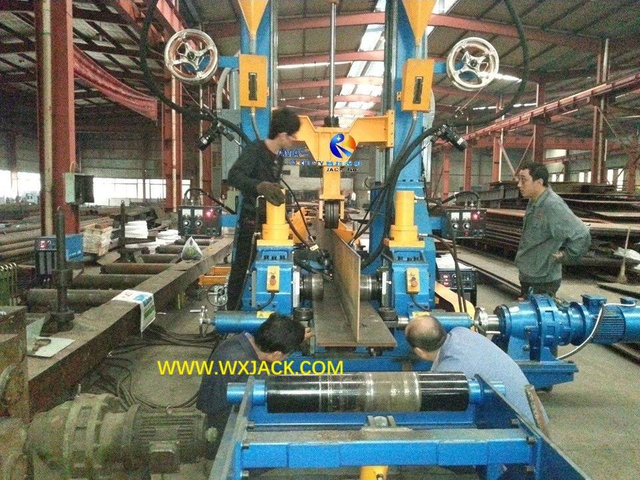

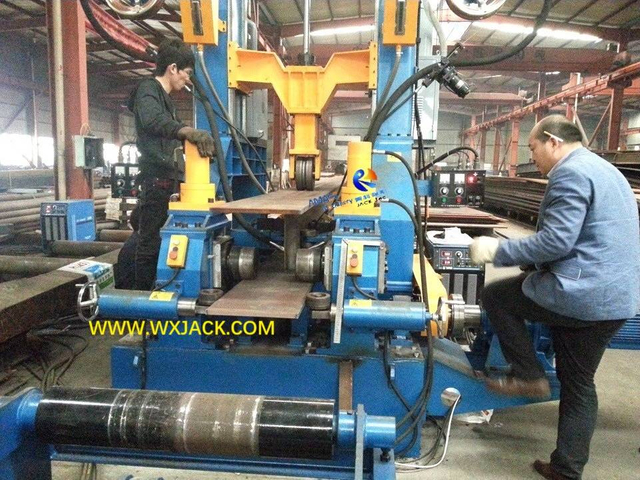

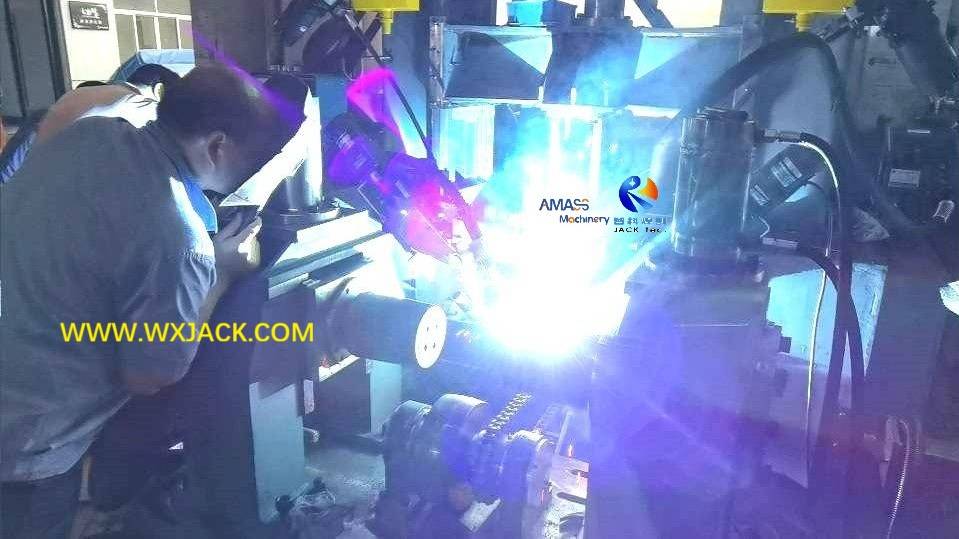

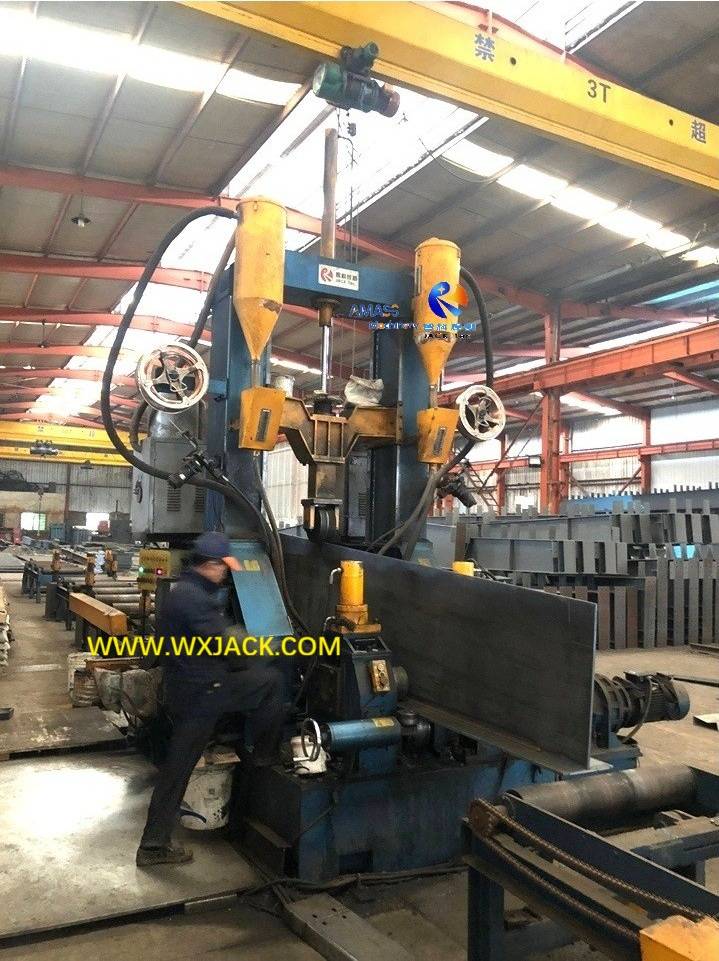

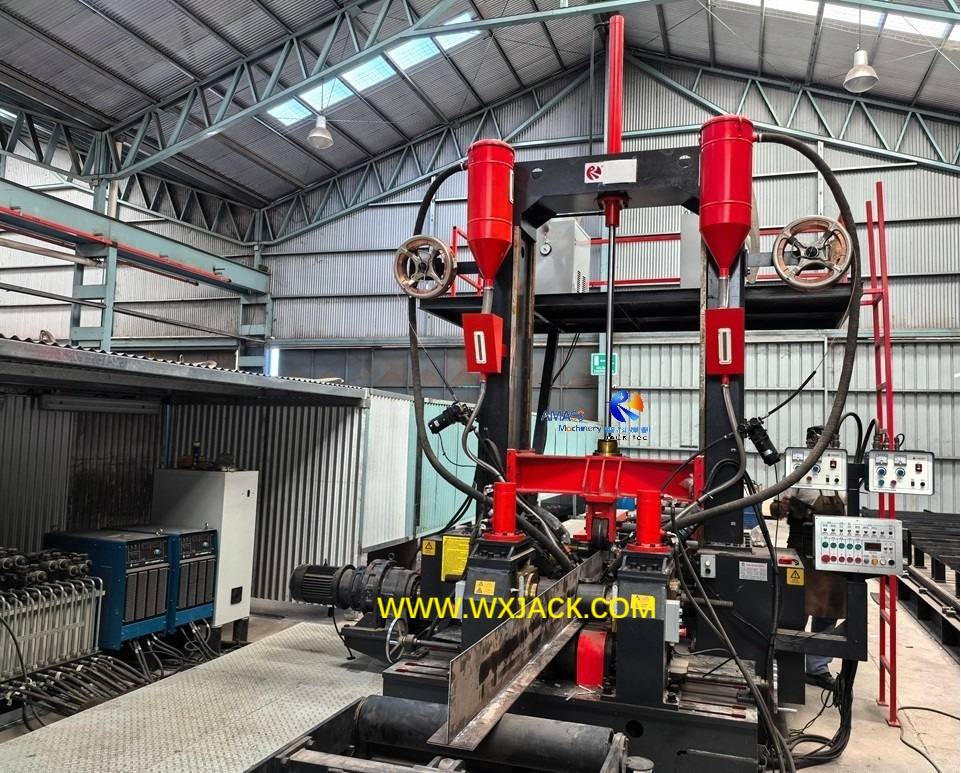

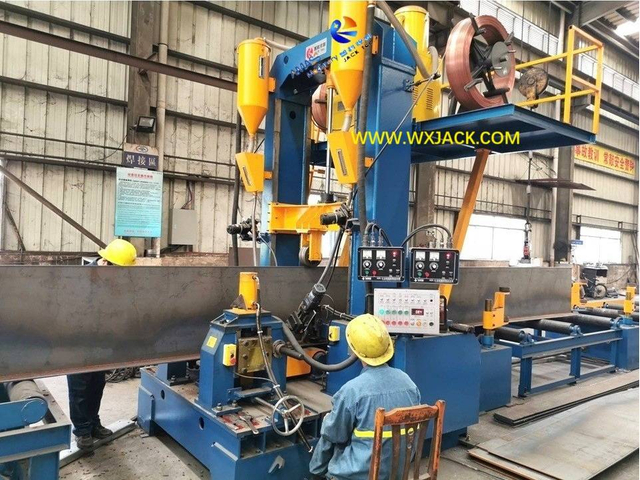

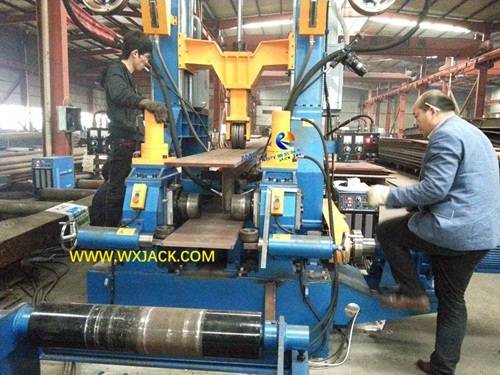

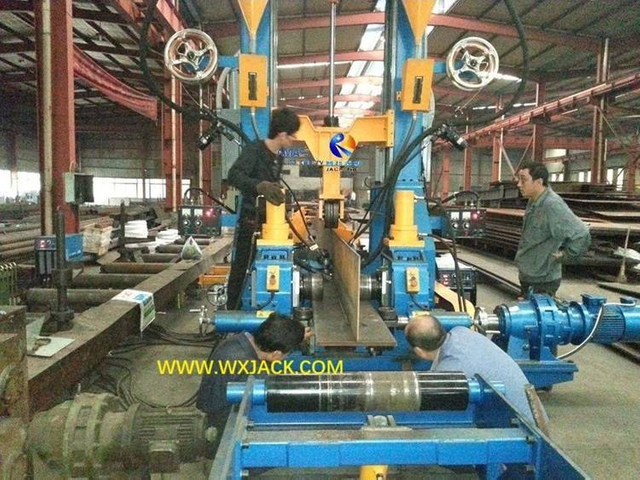

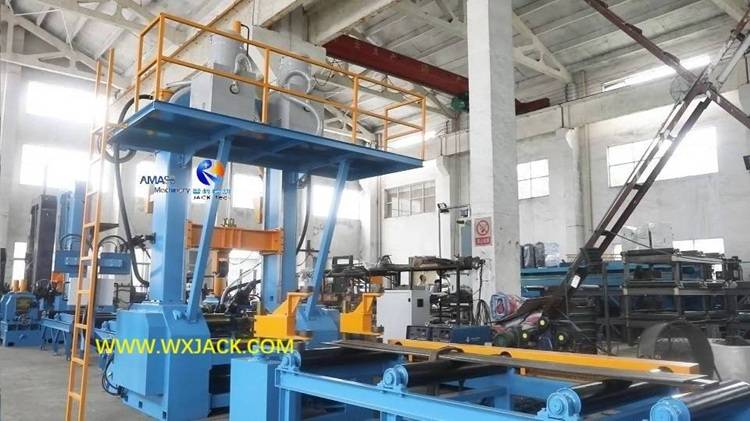

2. Operación en la máquina soldadora de vigas verticales en H modelo 3 en 1 PHJ20:

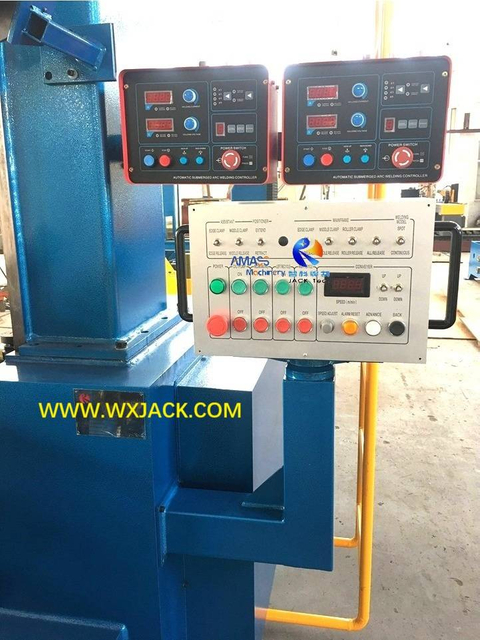

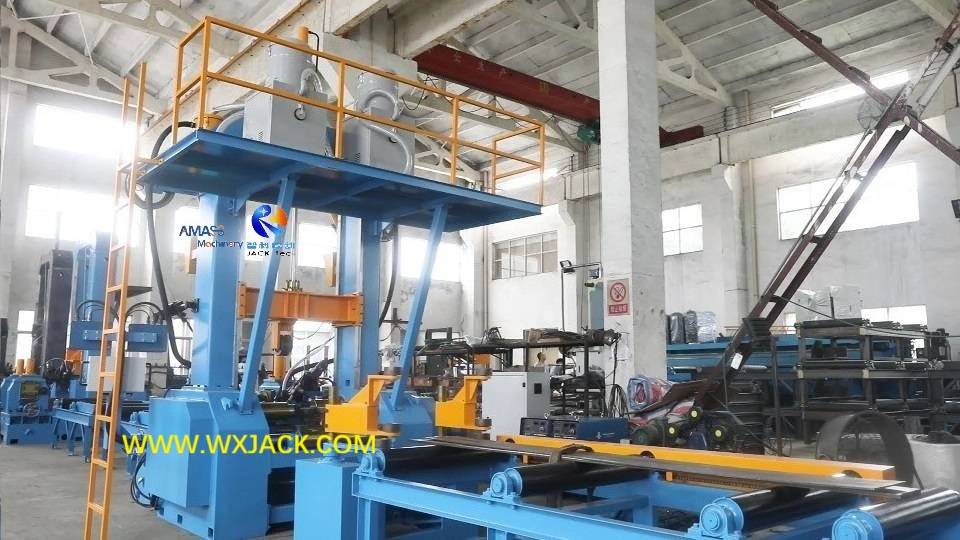

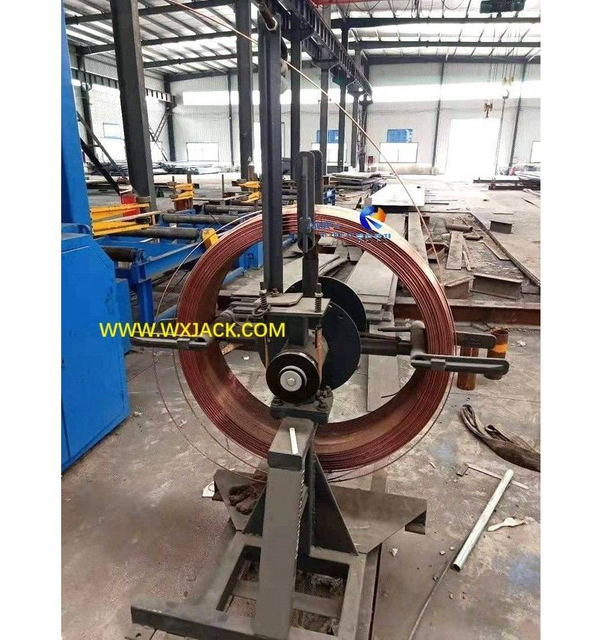

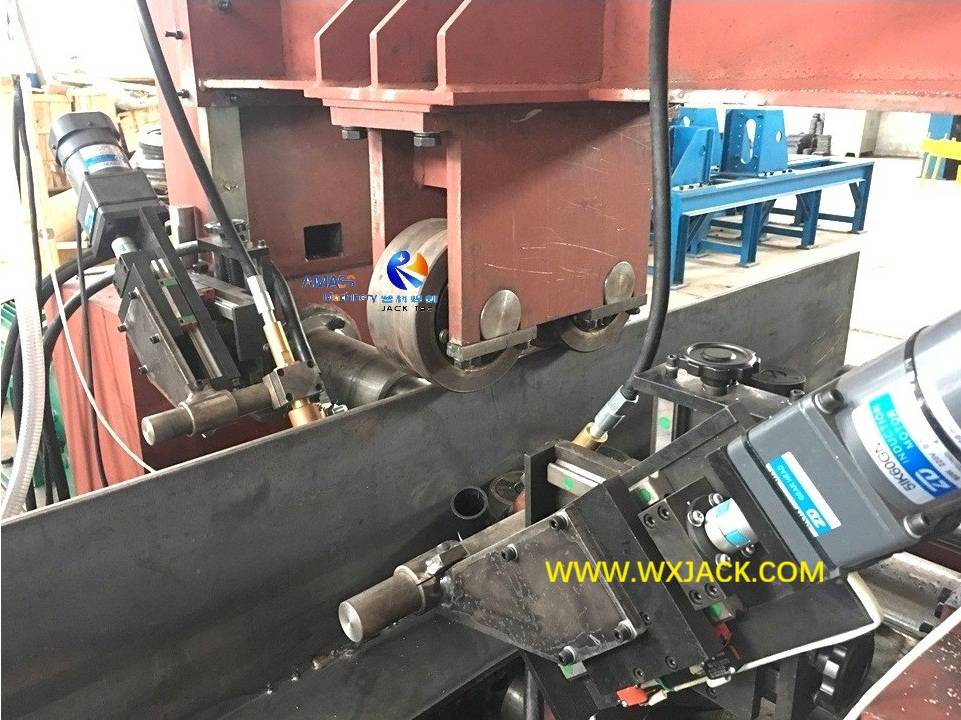

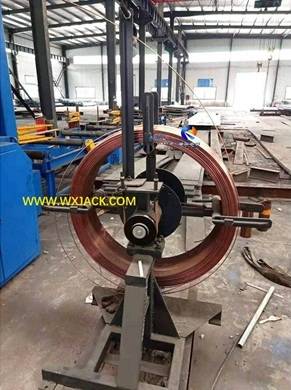

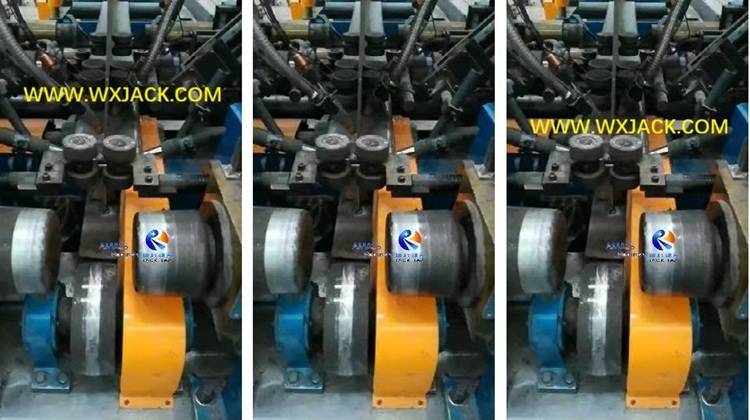

3. Unidades de soldadura suplementarias de la máquina soldadora de vigas verticales en H 3 en 1:

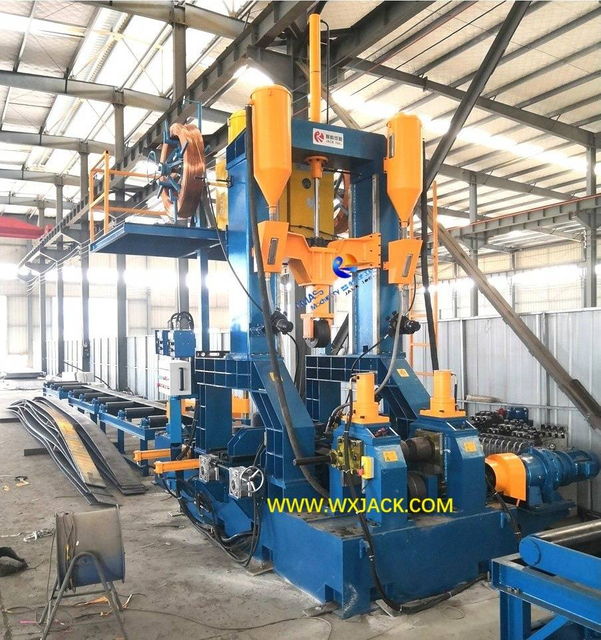

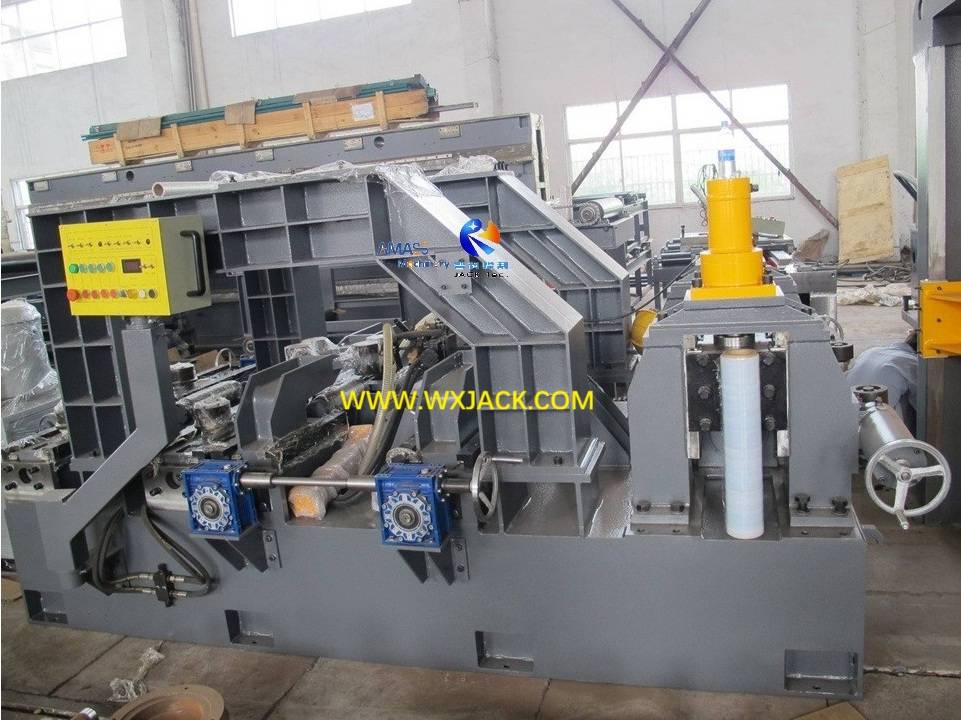

B. Vista técnica de la máquina enderezadora y soldadora de ensamblaje de vigas en H modelo 3 en 1 PHJ20:

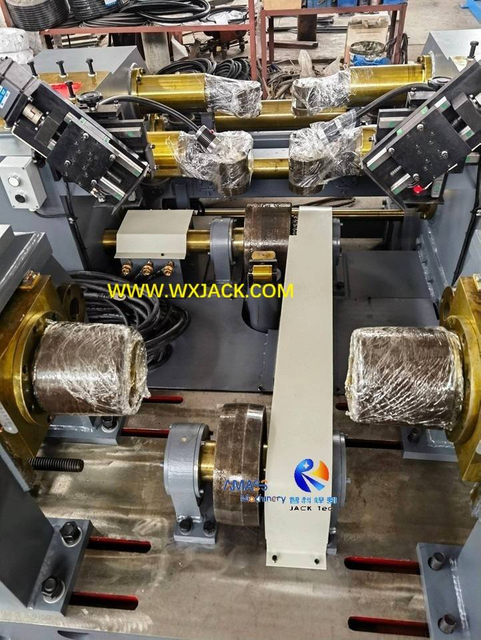

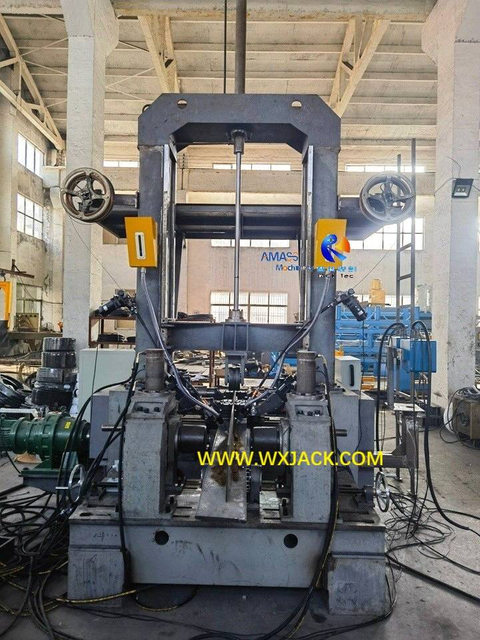

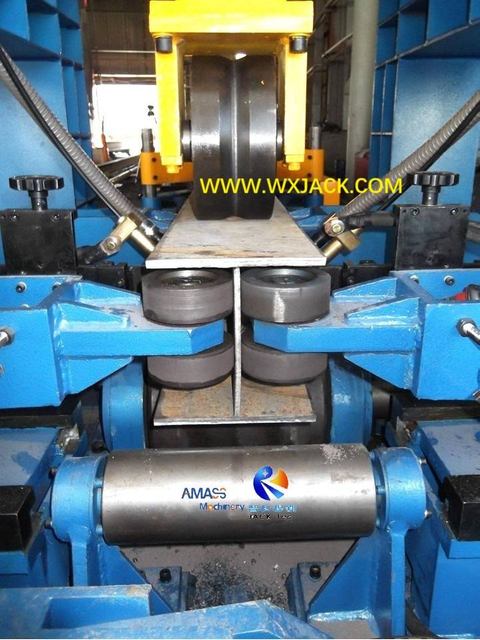

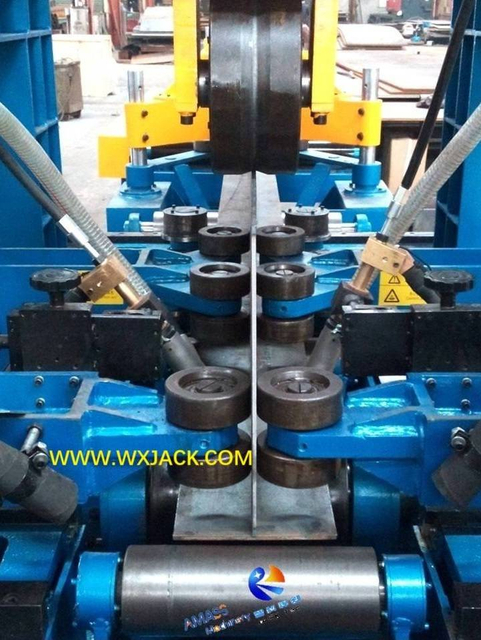

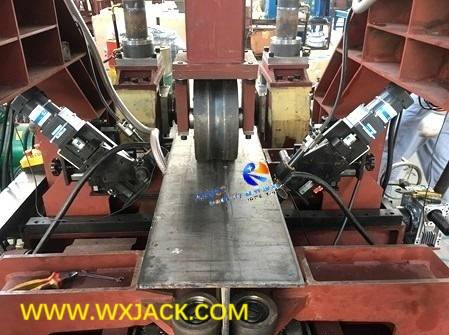

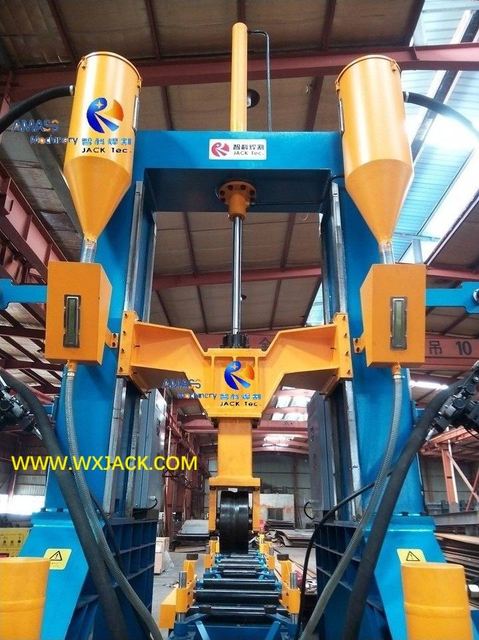

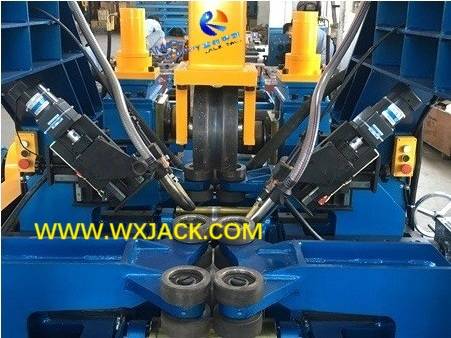

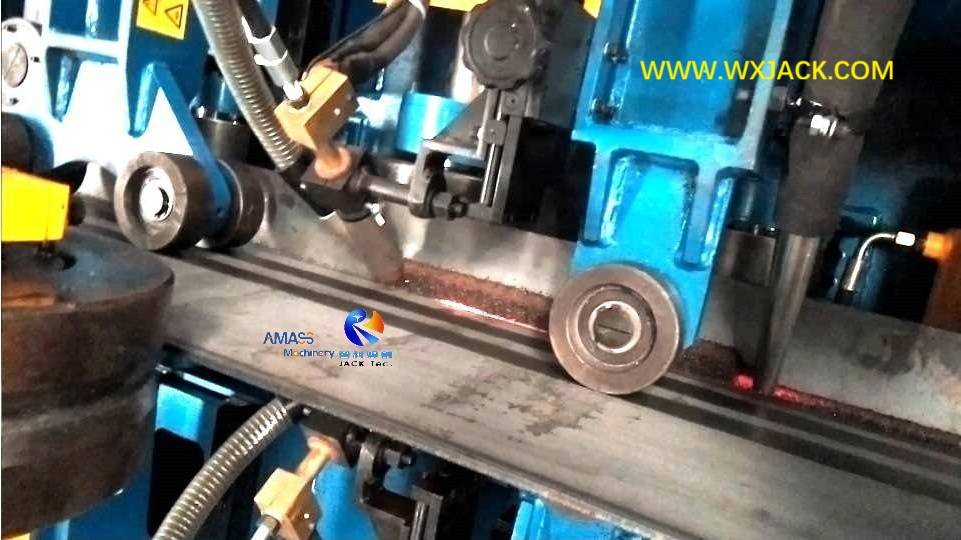

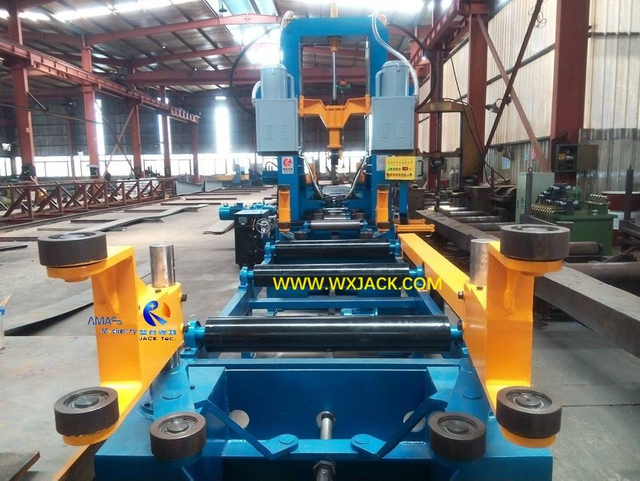

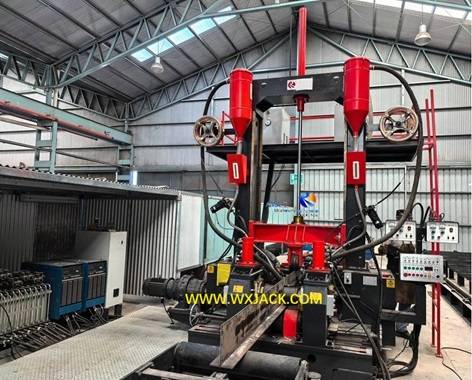

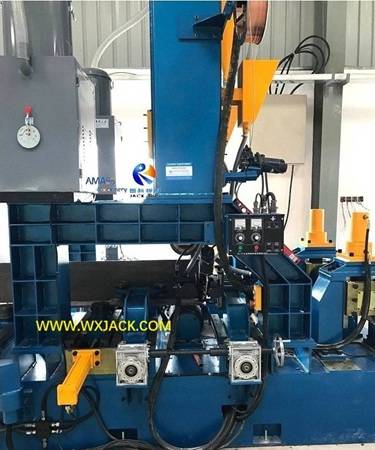

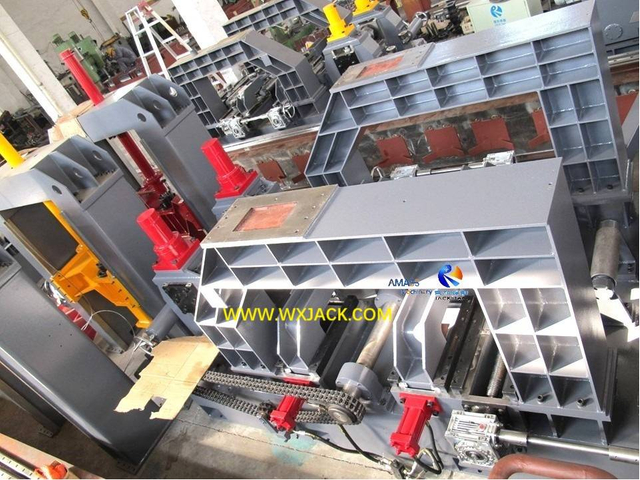

1. Zona de trabajo central de la máquina soldadora de vigas verticales en H 3 en 1:

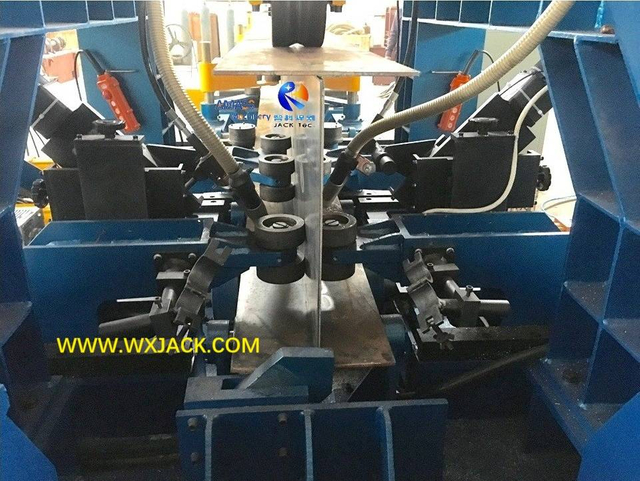

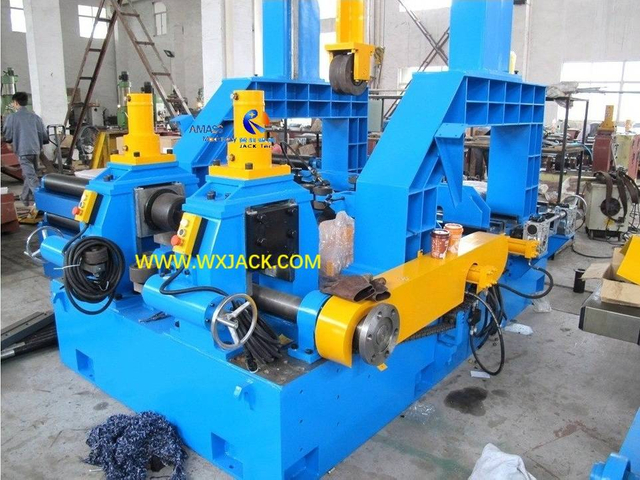

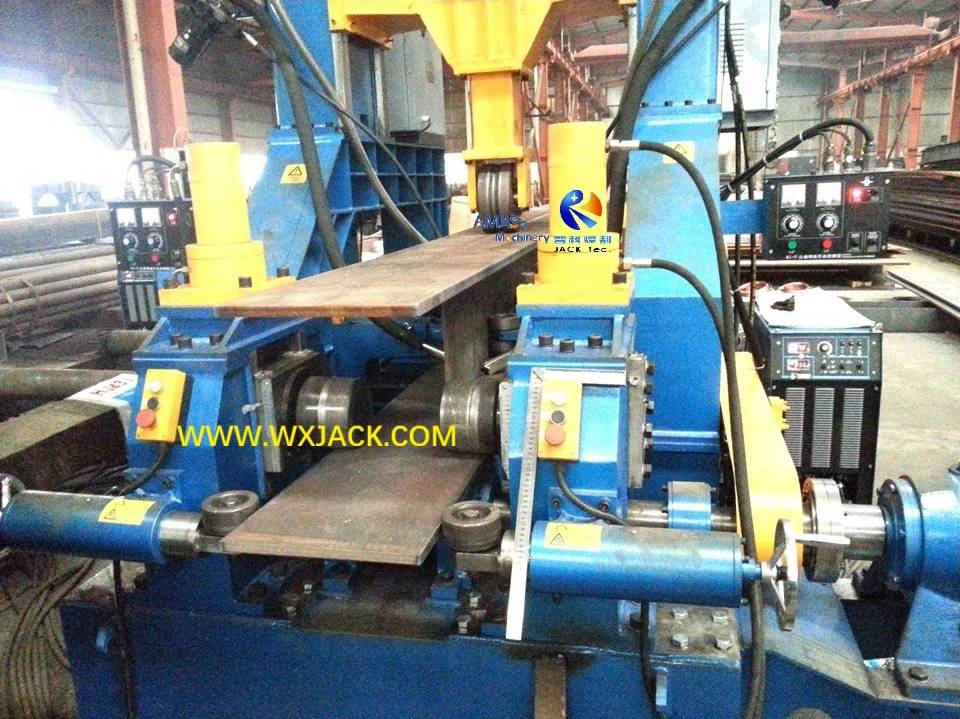

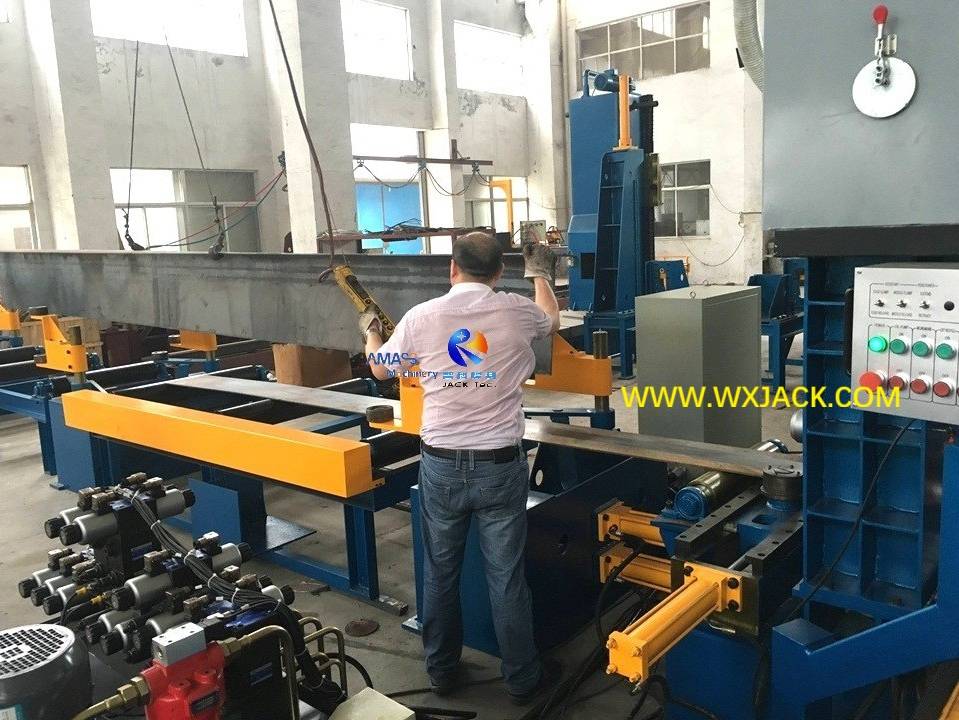

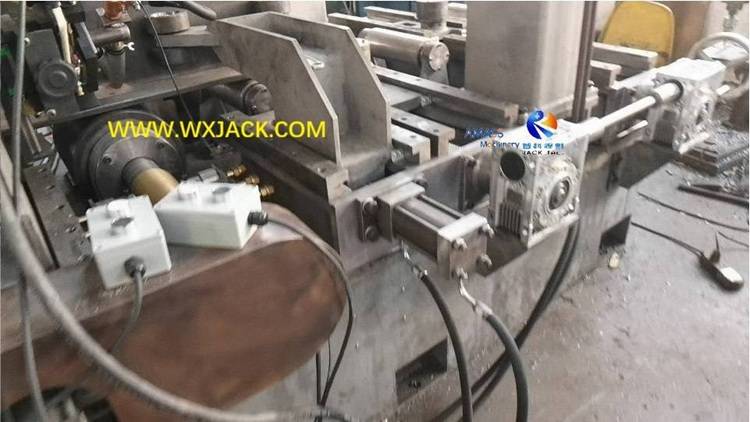

2. Unidad de ensamblaje de la máquina enderezadora y soldadora de ensamblaje de vigas en H modelo 3 en 1 PHJ20 :

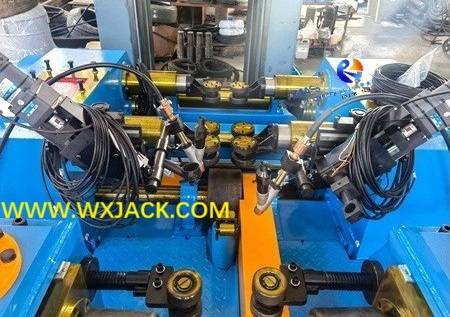

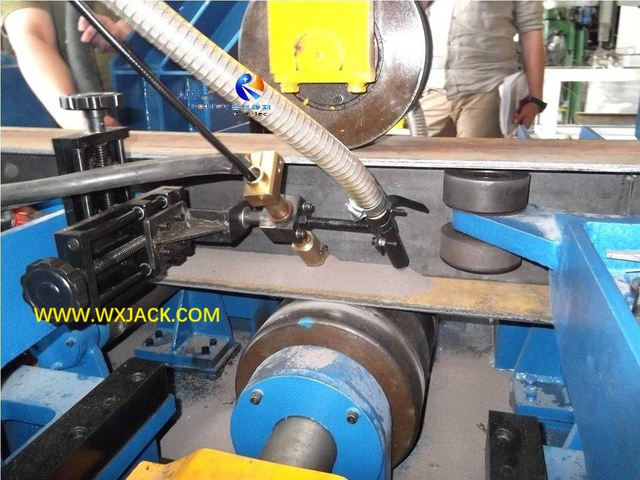

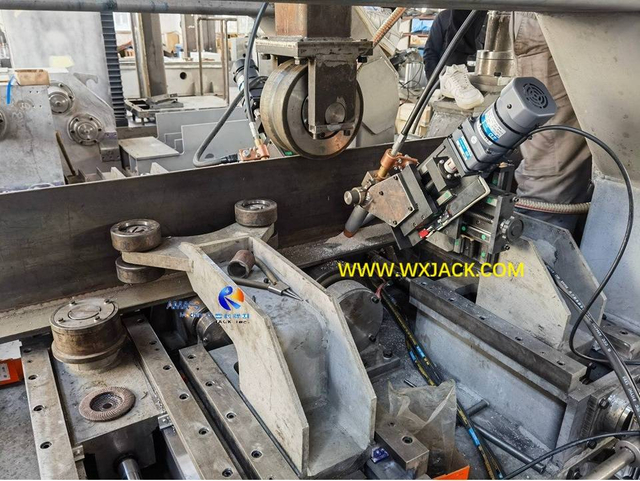

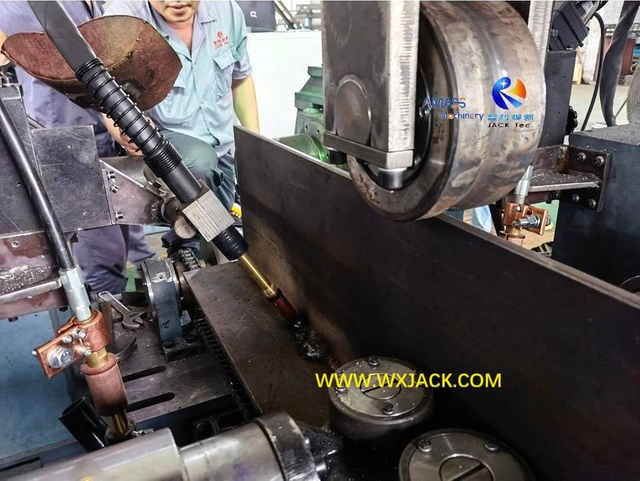

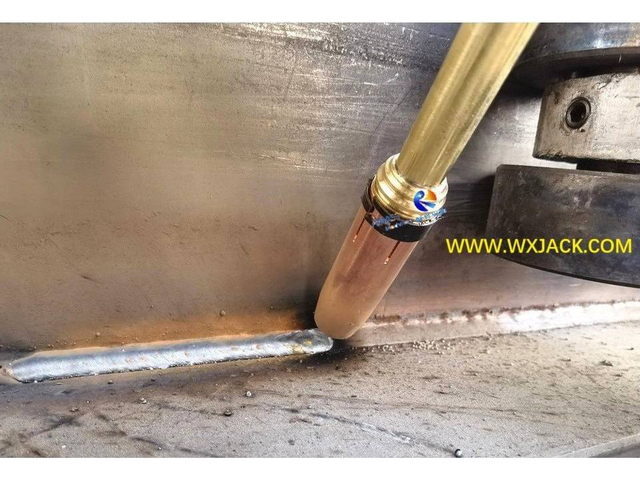

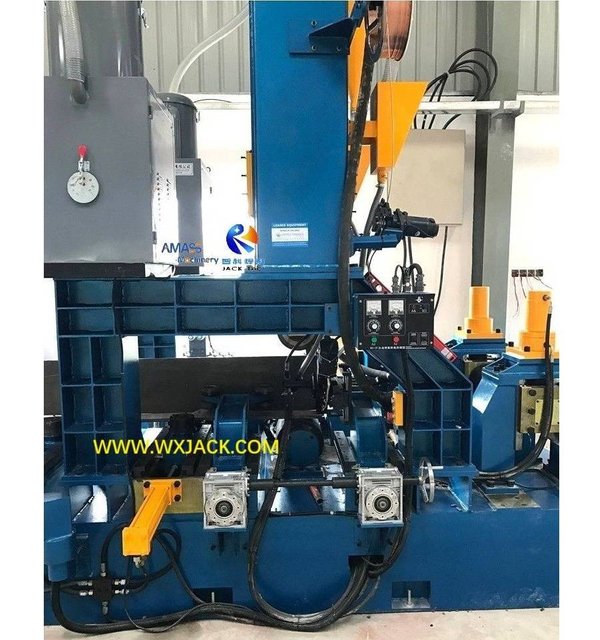

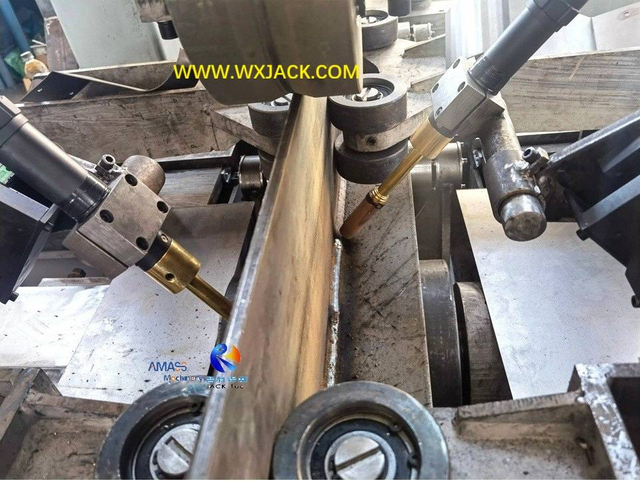

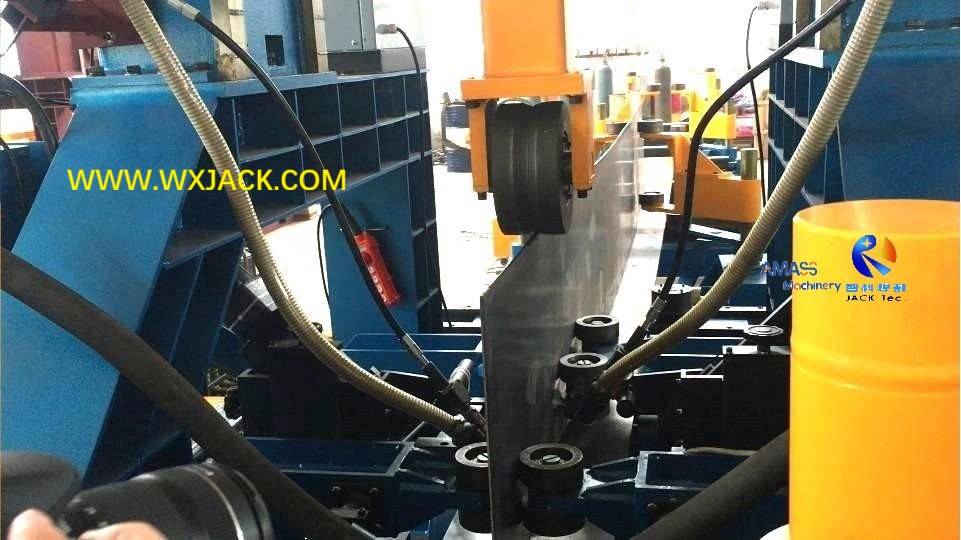

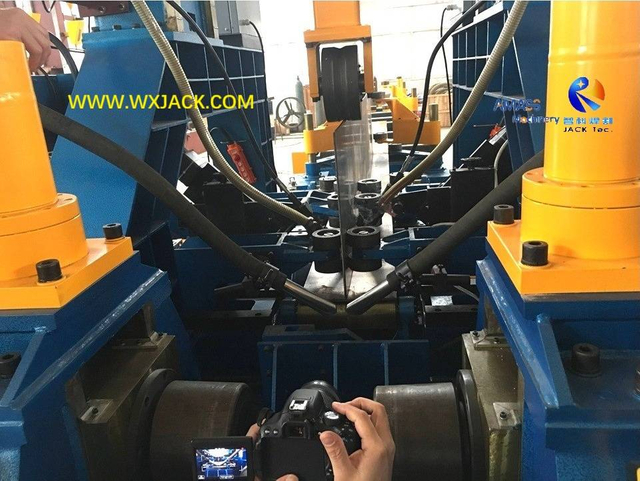

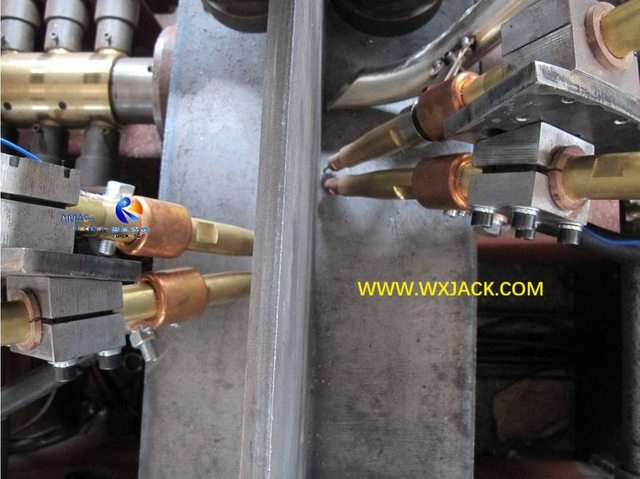

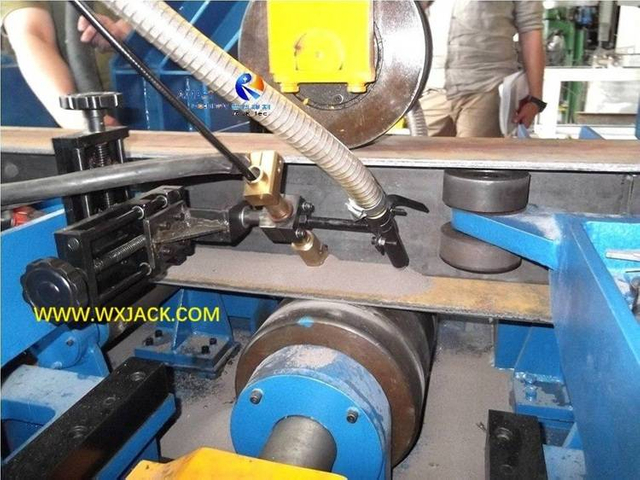

3. Antorchas de soldadura SAW de la máquina de soldadura de viga vertical en H modelo 3 en 1 PHJ:

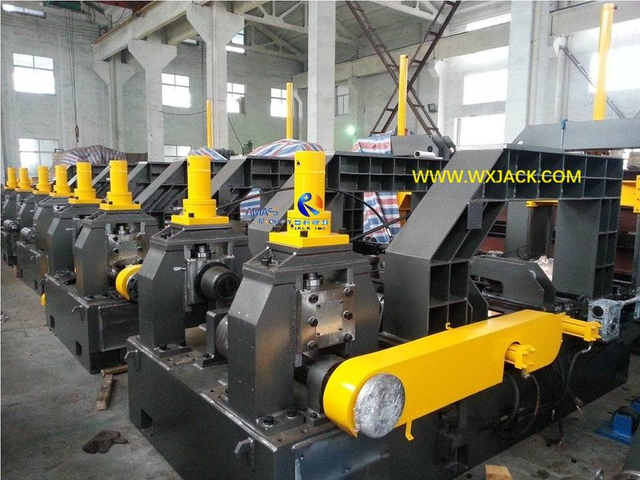

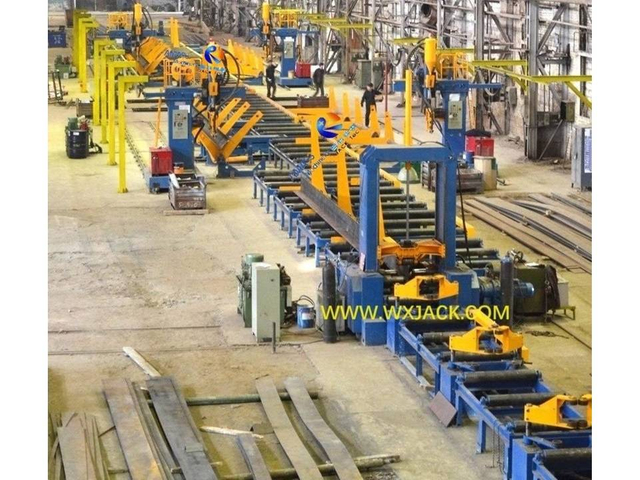

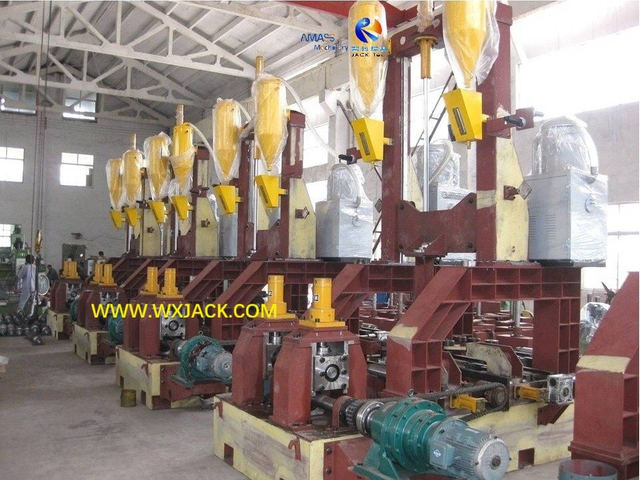

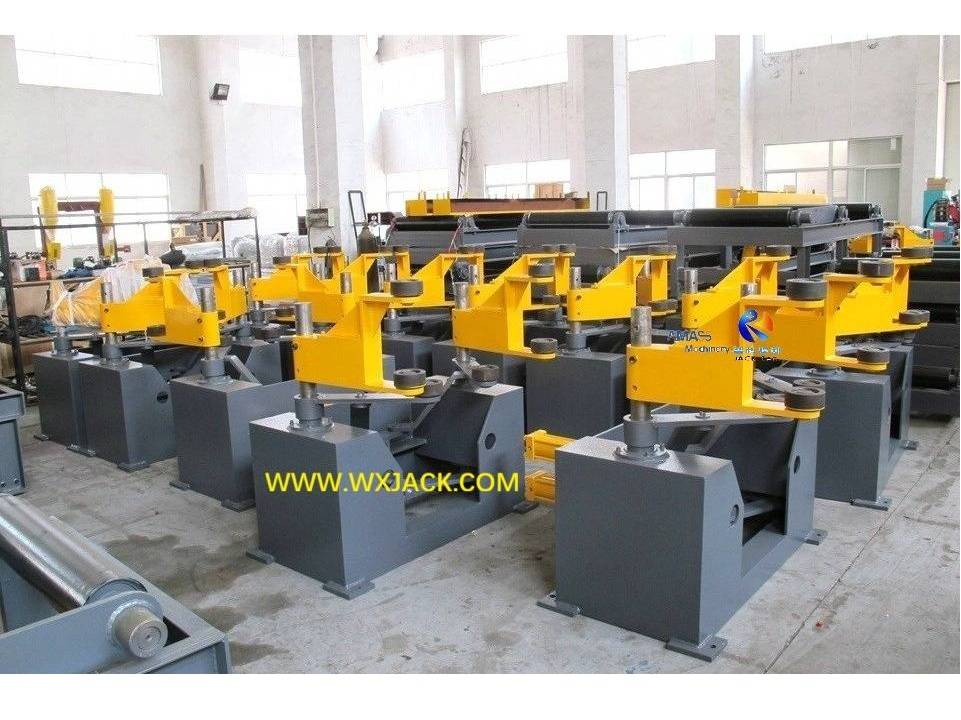

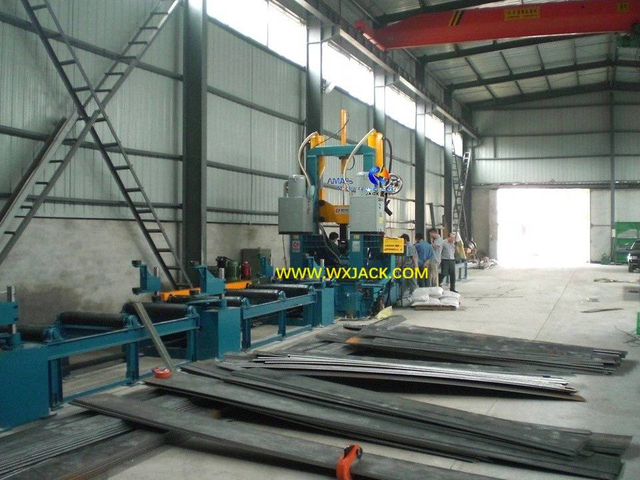

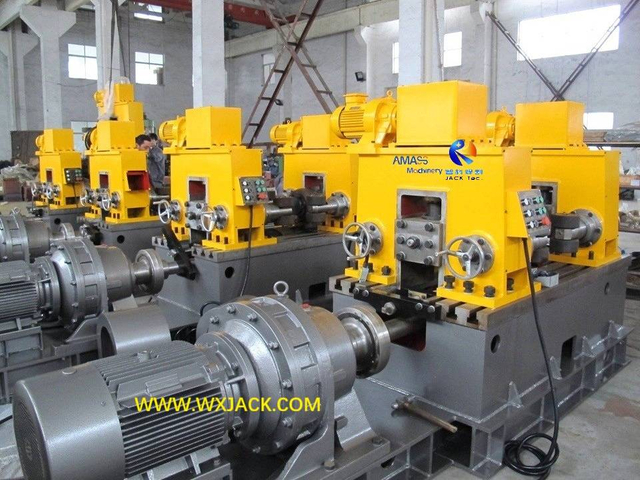

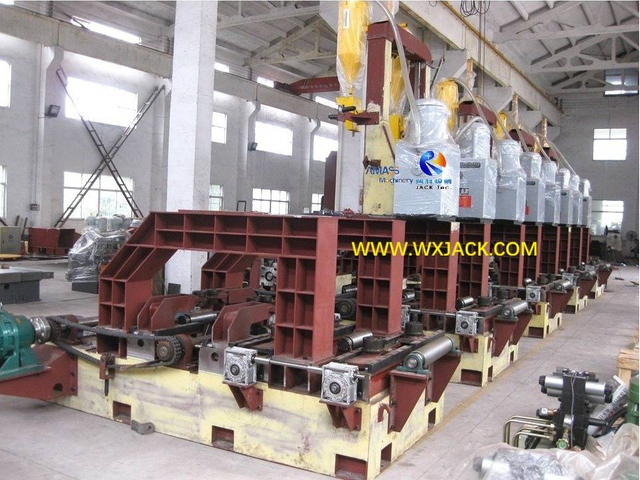

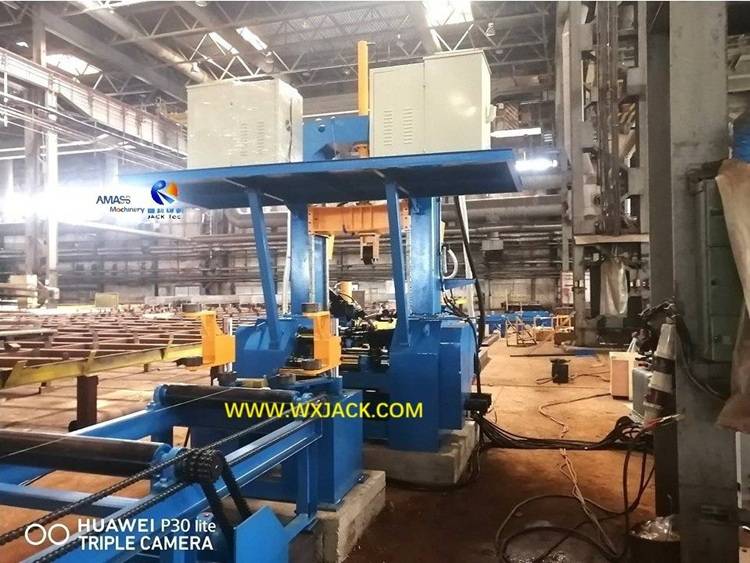

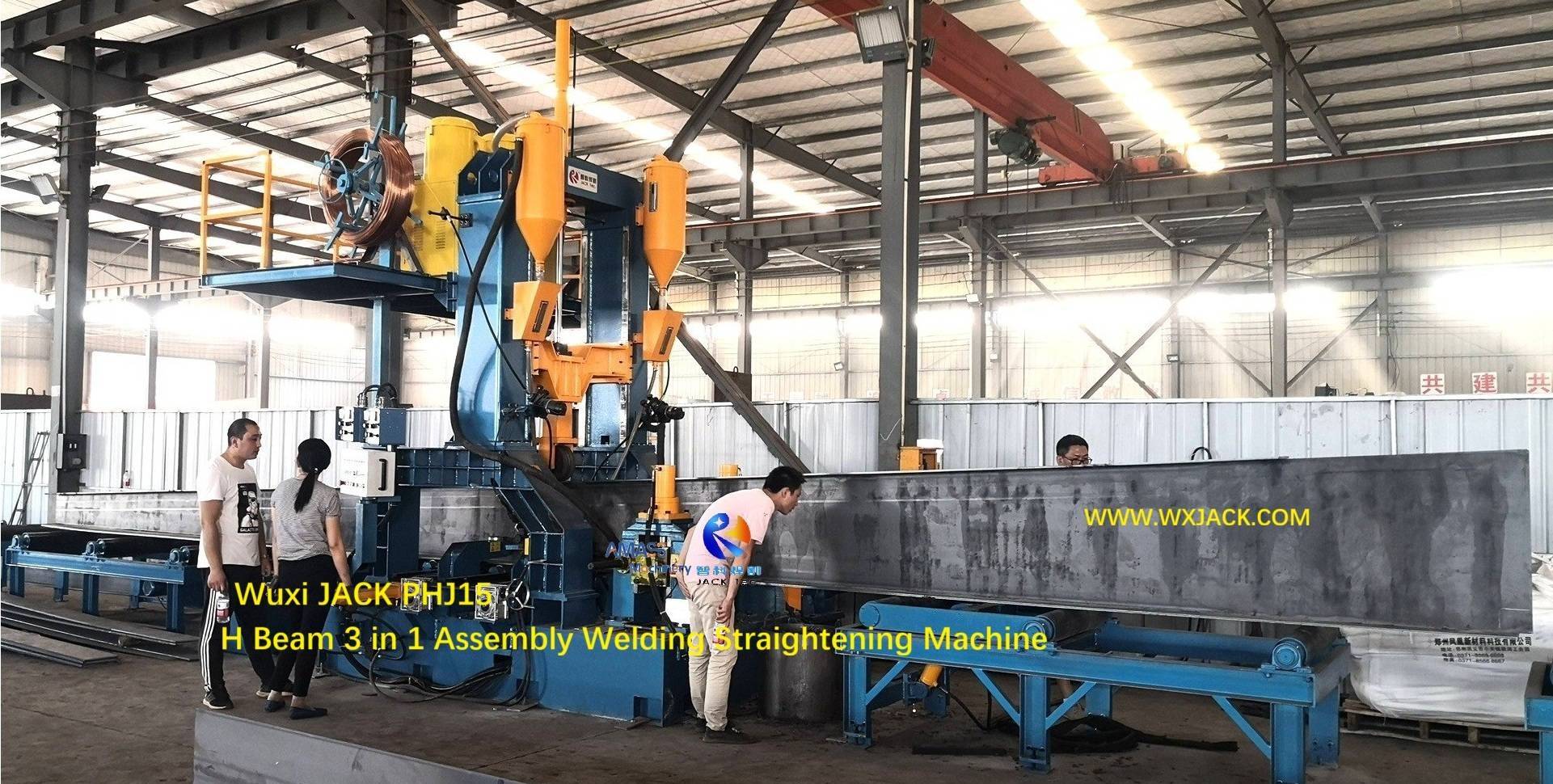

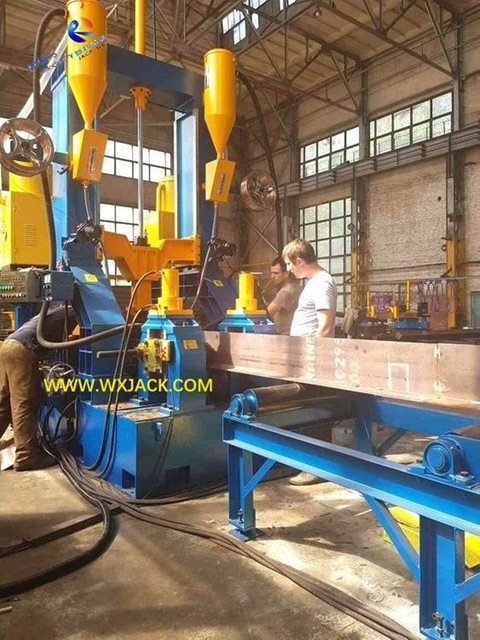

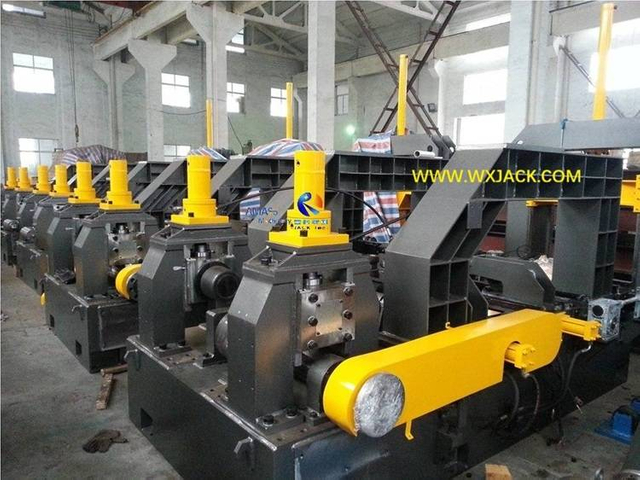

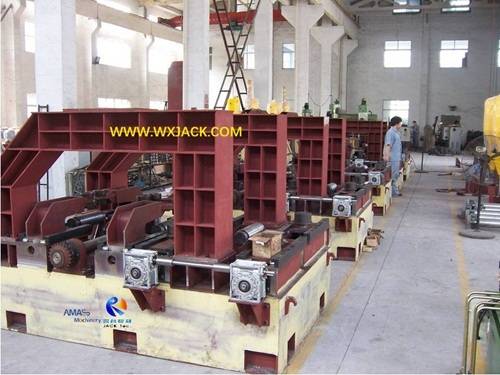

5. Producción por lotes de Wuxi JACK en una máquina soldadora de vigas verticales en H 3 en 1:

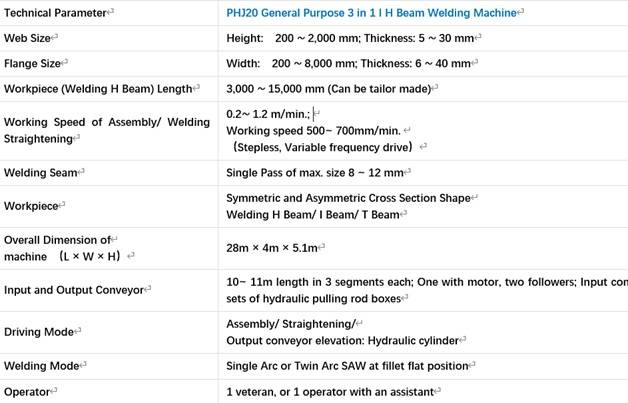

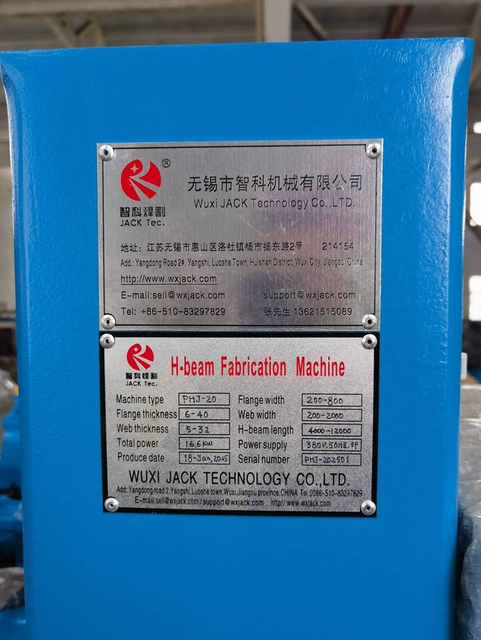

6. Parámetros técnicos de la máquina enderezadora y soldadora de ensamblaje de vigas en H Wuxi JACK PHJ20 modelo 3 en 1:
