Caja estacionaria y móvil h Vma de 90 °/ 180 ° Cartro de rotación

A.  Función y aplicación de 90 ° / 180 ° Caja de accionamiento hidráulico H Viga estacionaria y máquina de rotación móvil:

1. 90 ° Box H Viga de rotación del carrito:

1)  Tarea: Vige de haz/ caja H en el rango de 0 ~ 90 °;

2)  Cuando se usa: en el flujo de proceso de la línea automática de producción del haz H , el equipo de bastidor de rotación de 90 ° se ubica junto con las tablas de rodillos transportadores de salida del ensamblaje del haz H y la máquina de soldadura por tachuela. Es para voltear el haz T/ h viga al otro lado, para encajar y tener soldadura de puntada en el lado opuesto de la viga T/ H;

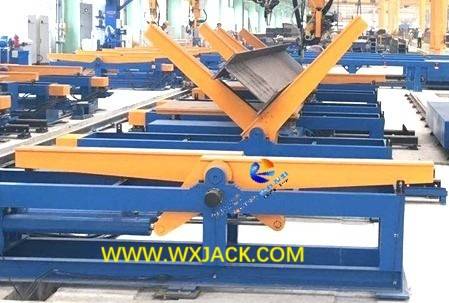

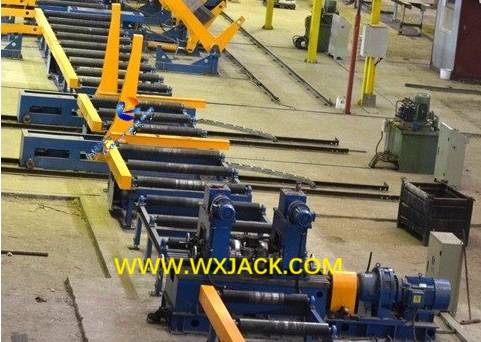

3) En la línea automática de producción de haz H: 90la máquina de la granja de punta ° gira sobre el haz de H ensamblado en el transportador de salida de la máquina de ensamblaje del haz H: ( Fig.1 )

2.  CARRO DE LA CAJA H VIDA DE LA CAJA HABLICACIÓN DE 180 ° :

1) Estación de trabajo: el equipo de rack de rotación de 180 ° se instala en la máquina de alisarse de brida de haz H , siguiendo el ensamblaje del haz H y la soldadura por tachuela ( 90 ° girando ) y la máquina de soldadura por arco sumergida ( 60 ° girando ):

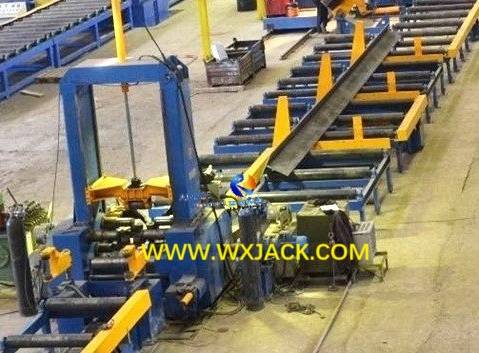

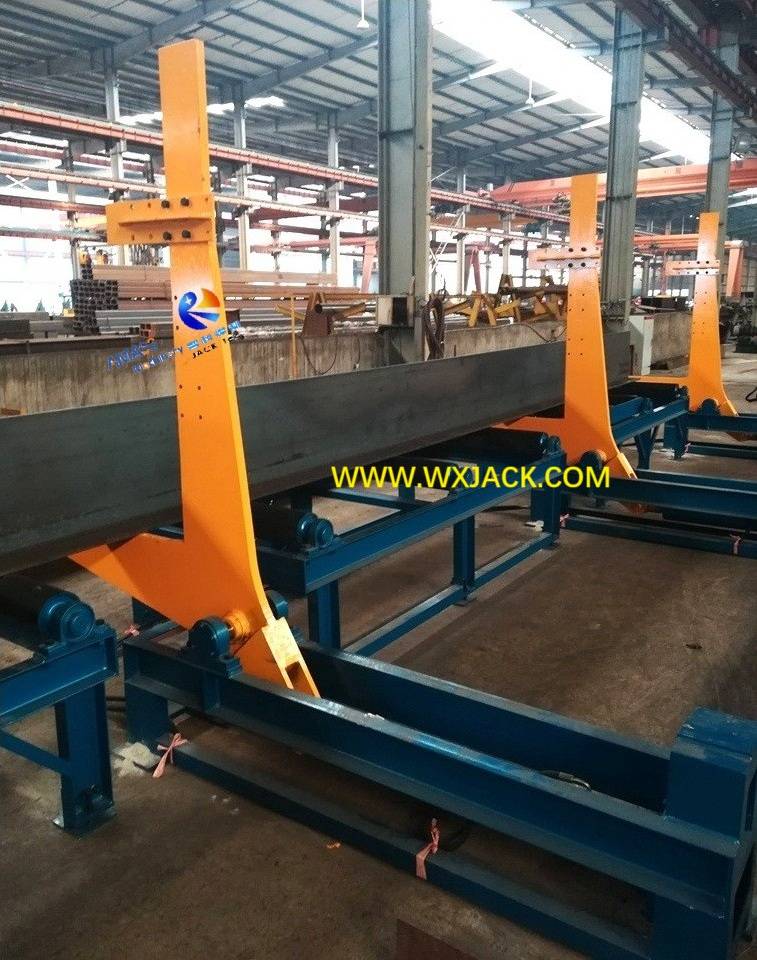

2) 180° girando el equipo de bastidor en las tablas de rodillos transportadores de entrada de la máquina de alisado de brida del haz HyJ800 H, EOL ( extremo de la línea ) de la línea automática de producción del haz H: ( Fig.2 )

3) Unidad de trabajo de asistente: para el carro estacionario de la viga de la caja H de 180 °, la unidad de mudanza debe equiparse para la transmisión del haz H:

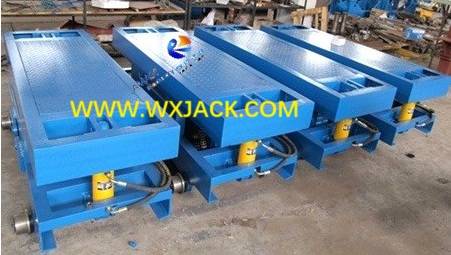

4) Wuxi Jack Lifting and Moving Machine, trabaje junto con el carrito de rotación estacionario de 180 ° de la caja H: ( Fig.3 )

3. 180 ° Box H Beam Máquina de volteo móvil:

1) Operación de soldadura 4 veces: en el proceso de producción de haz de la caja H, hay 4 piezas de costuras de soldadura en una pieza de trabajo, que se fabricará con 4 conjuntos de máquina de soldadura de sierra de haz Modelo H de LHC respectivamente: un conjunto de LHC completa una pieza de costura de soldadura;

2)  Transferencia entre LHC: al finalizar cada vez que la soldadura por sierra, el haz de caja H se volteará 90 ° o 180 ° y se enviará al siguiente conjunto de LHC. Esta tarea se cumple mediante la máquina de facturación móvil del haz H de 180 °:

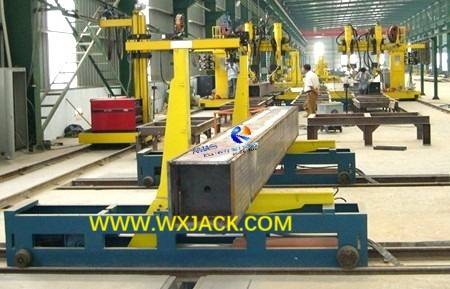

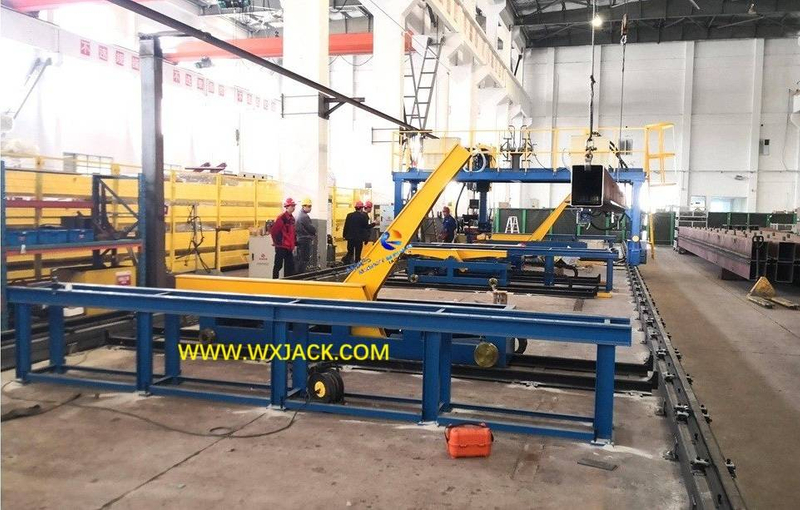

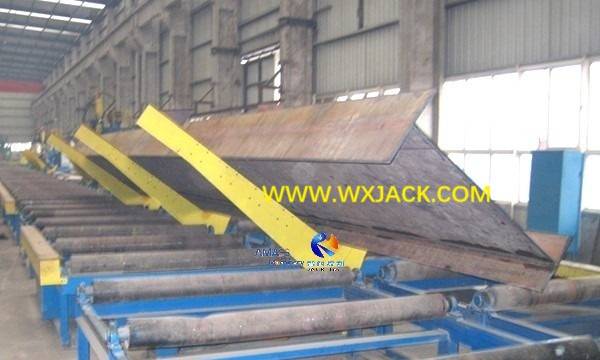

3) Viga H soldada de tamaño grande que se voltea y se transmite con el carro de rotación del haz H de 180 °: ( Fig.4 )

B.  Principio de operación de 90 ° y 180 ° Box H Beam estacionario y de volteo móvil:

Aquí tomamos 180° Box H Beam volcando el carro como ejemplo :

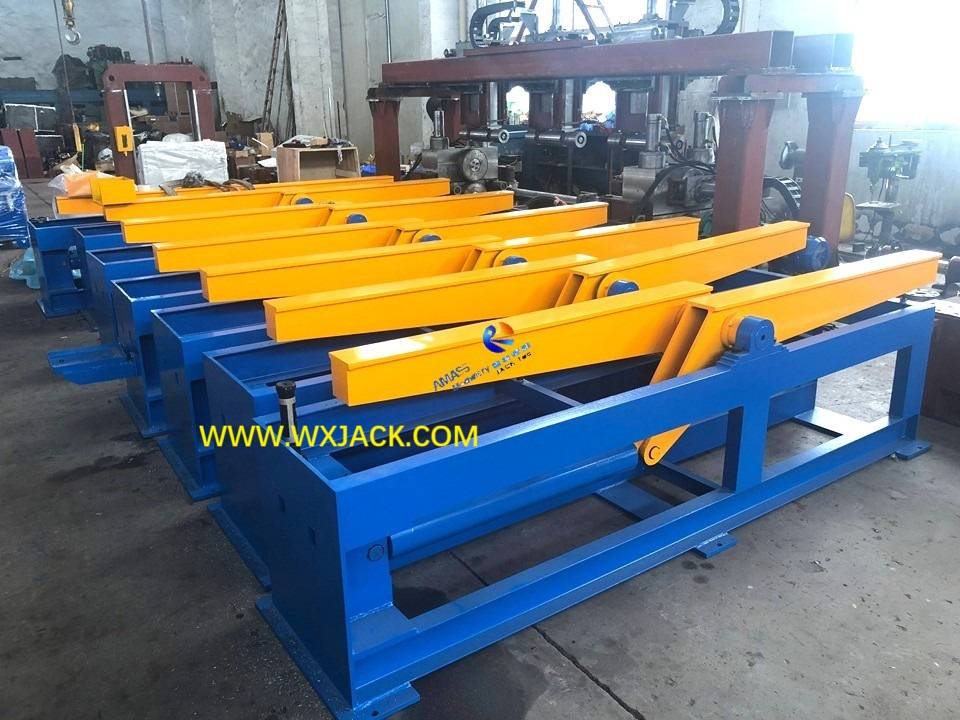

1. Cantidad del manipulador: hay 2 piezas de estantería de volcado de forma de forma de forma en un juego de carro de volteo del haz H, para mantener una longitud larga del haz H y una pieza de trabajo de 90 ° / 180 ° volcando al finalizar la operación de soldadura de sierra:

Haz H soldado terminado, girando con una máquina de rotación móvil 180° en la línea de producción automática de haz H: ( Fig.5 )

2.  Zona de trabajo de 180 ° de caja H Vid ramificación CART:

Este equipo se coloca en:

1) En la zona de soldadura de sierra de la línea automática de producción del haz H, entre los 4 conjuntos de la máquina de soldadura de sierra de haz LHC H, adyacente a los grupos de la máquina de rastreo estacionario de 60 °;

2) en la zona de alisado de la brida del haz H , junto con la máquina de alisarse de la brida del haz H, para voltear h haz 180 ° al otro lado, para enderezar el otro lado de la brida;

3) En la zona de soldadura de sierra , entre los 4 conjuntos de estructura de columna o la máquina de soldadura de sierra de la estructura de la estructura de la estructura del pórtico en movimiento:

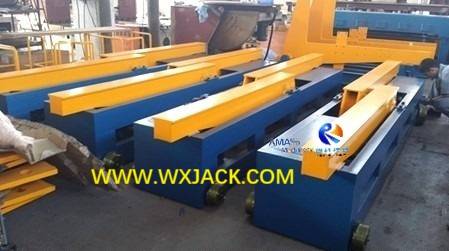

4)  180° Caja de estructura de acero H Haz de haz Máquina de volteo móvil sosteniendo el haz de la caja , en la máquina de producción del haz de sierra de la caja: ( Fig.6 )

4. Modo de operación de 180 ° Box H Beam Vuelto de volcado:

1)  Drive hidráulico: conducido con 2 piezas de cilindros de aceite hidráulico, 2 piezas de árboles de roca giran en fase simultáneamente, volcando y transportando la caja H en la rejilla transportadora de la máquina de soldadura de sierra;

2)  Transmitir el haz H: a modo de levantar la máquina en movimiento, la caja H se envía al siguiente conjunto de máquinas de soldadura de sierra;

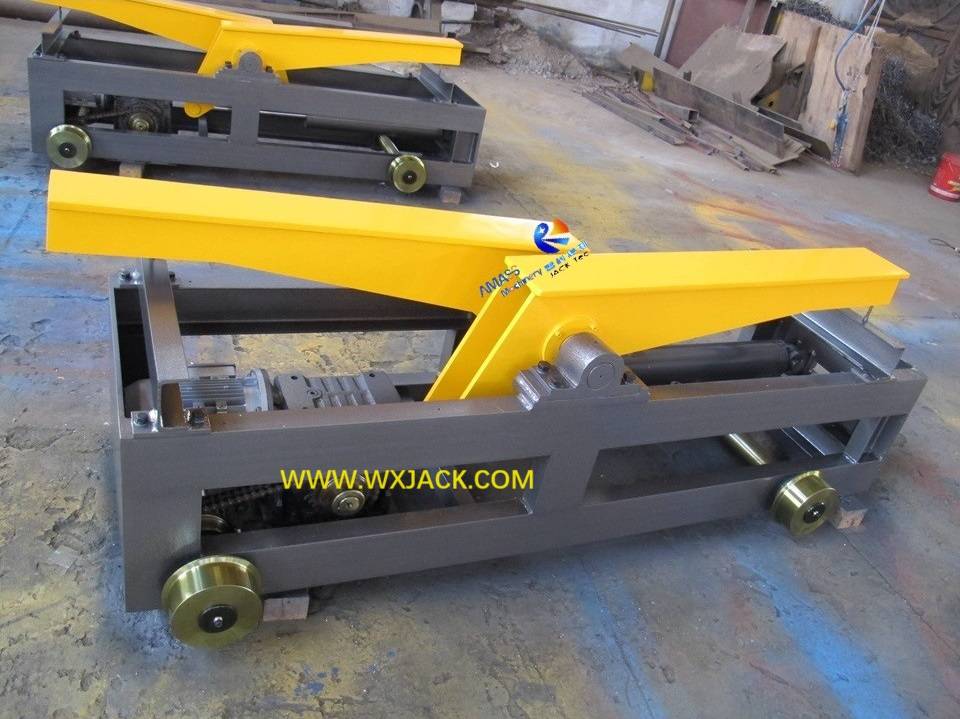

3)  El movimiento de esta máquina de rotación móvil de 180 ° y viga H de la caja H se conduce con reductor del motor y se guía con ruedas en movimiento en el cuerpo mecánico. Su movimiento está a lo largo de los rieles paralelos:

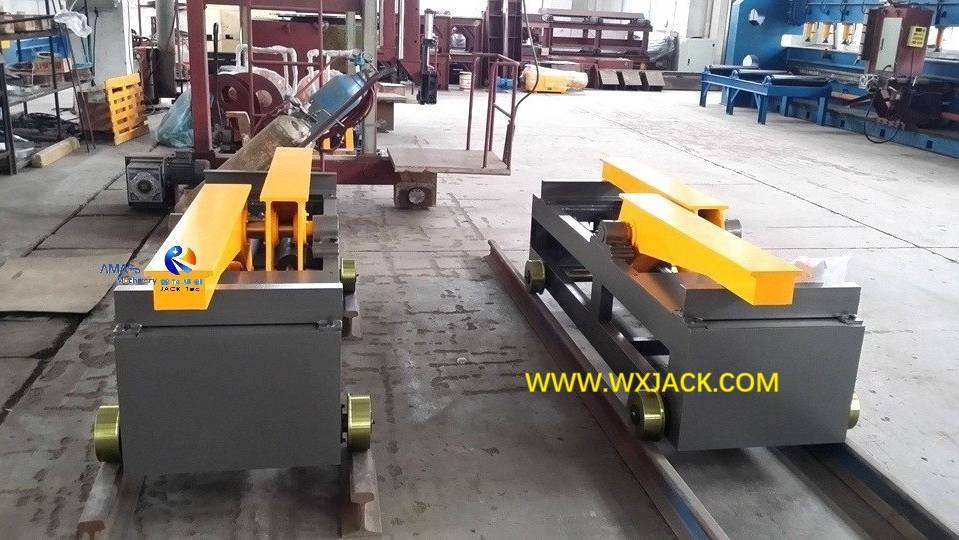

4)  Rails y ruedas paralelos de 180° Box H Beam Máquina de volteo móvil en Wuxi Jack Taller: ( Fig.7 )

C. Composición y operación de 90 ° / 180 ° Drive Hydraulic TRIVE STRUCTION CAJA H CARTO DE VIAJE DE VIDA:

1. Unidades principales de la máquina de facturación móvil del haz del haz:

1) Cama base mecánica, estructura de la caja, estacionaria, en la parte inferior de la máquina, que se fijan en el taller en el taller de clientes;

2) Voleando los brazos L, su rotación se conduce con cilindros hidráulicos. Siendo ensamblado en el lecho base mecánico;

3) eje de transmisión giratorio, ensamblado dentro del lecho base mecánico;

4) cilindro de aceite hidráulico , también ensamblado dentro del lecho base mecánico;

5) Estación de bomba hidráulica, que se coloca individualmente junto al carrito de volcado de la viga H, que está conectado con el cilindro de aceite por medio de mangueras. La rotación del brazo L se conduce con cilindro hidráulico;

6)  tablero de control eléctrico / paneles de operación;

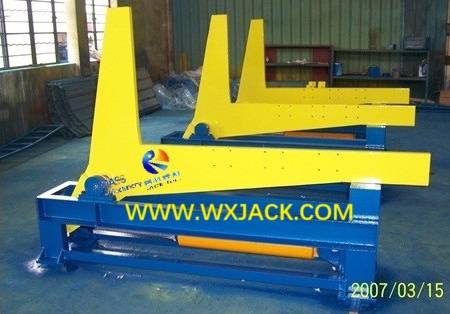

a) Un conjunto de Wuxi Wuxi Hidráulico 90° H de Wuxi Hidráulico Hidulico H Vigas H Video: ( Fig.8 )

b) Lote de 180° Máquina de rotación móvil de producción terminada, lista para el envío en el taller de Wuxi Jack: ( Fig.9 )

2.  Pasos de trabajo principales de 90 ° / 180 ° Box H Box Haz H Viga Cartero:

Aquí también tomamos una máquina de facturación móvil de 180 ° como ejemplo:

1)  Durante la operación, el haz de la caja H se eleva de los estantes de volcado de 60 ° de la máquina de soldadura de sierra;

2)  Luego, impulsado con cilindro de aceite, árboles de roca l de forma de los bastidores de forma de la máquina haz H haz 90 ° o 180 °;

3) Después de eso, el haz de la caja H se enviará a la elevación de la máquina en movimiento, y se transportará al siguiente conjunto de haz H de la máquina de soldadura de sierra H, o una máquina de alisado del haz H;

D. Puntos fuertes de Wuxi Jack 90 ° / 180 ° Box H Beam Volcador Cart:

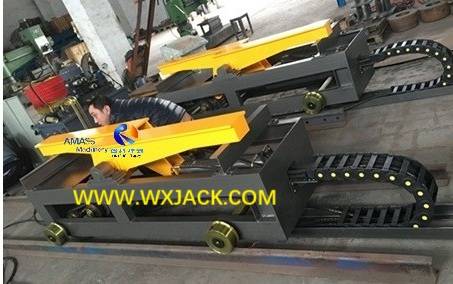

1. Los cables y las tuberías de aceite de esta máquina están dispuestas a través de la cadena de arrastre, aplicable para una operación complicada de la rotación y transmitir la pieza de trabajo. Tiene un trabajo seguro, buena apariencia y rendimiento confiable:

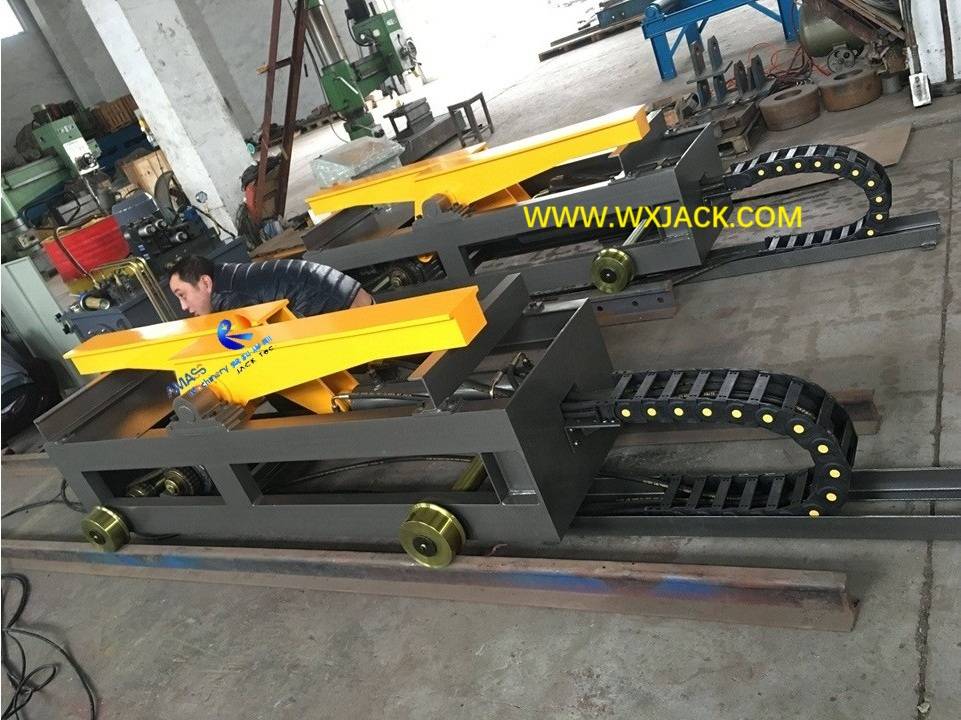

Enrutamiento de cable con cadena de arrastre en una máquina de 180 °: ( Fig.10 )

2. Todo el conjunto de carro de facturación del haz de la caja H tiene una estructura compacta y una fácil operación , aplicable para aplicarse en varias líneas de producción de estructura de acero automático;

3.  Operación flexible: los 2 conjuntos laterales de estructura de acero que se volcan los bastidores giran individualmente, sirviendo como unidad de soporte asistente durante el proceso de soldadura;

4.  Control de precisión del ángulo de volteo: el codificador se introduce en Wuxi Jack producido 60 ° / 90 ° / 180 ° Machina de rotación móvil del haz H de haz, para detectar e identificar su ángulo de volteo del brazo L;

5. Diseño ingenioso en Wuxi Jack Box H Beam Máquina de facturación móvil:

Evite que el haz H se caiga: se ajusta un pequeño estante en cada uno de los brazos L. Su uso es sostener de manera confiable el haz de '┷ ' en el estante de rotación y evitar que H viga se caiga inesperado, durante la inclinación de la rejilla de forma L:

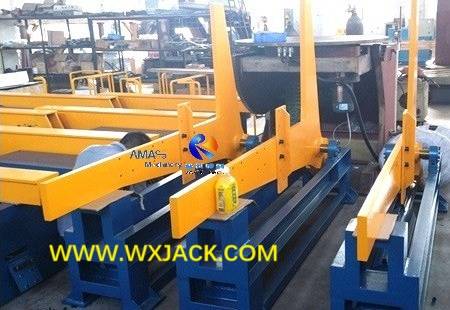

1) Pequeños soportes de protección que se ensamblan en la rejilla de propinas del 90carrito de rotación del haz de la caja Wuxi Jack ° : ( Fig.11 )

2) Cambio de posición flexible a lo largo de la rejilla de rotación: según el tamaño del haz de '┷ ', hay tres cambios de posiciones de montaje para el estante pequeño en el estante de punta del brazo L, en forma de 3 grupos de agujeros.

E.  Poner en uso en 90 ° / 180 ° de estructura de acero Box H Viga de rotación CARTO:

1. Instalación: durante la instalación de la línea automática de producción del haz H, la base mecánica de la máquina de rotación móvil del haz H del haz H se fija en el piso del taller con pernos de anclaje;

2. Formulario de aplicación: igual que la unidad de 60 °, la unidad de 90 ° también funciona en 3 conjuntos por grupo:

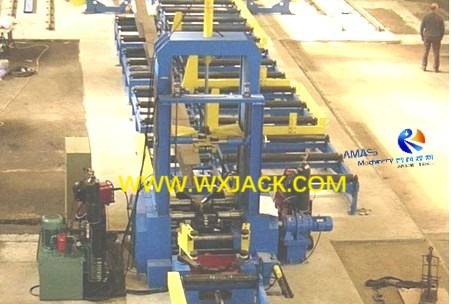

Vista vertical en el grupo de ( 3 conjuntos en un grupo ) 90° Caja hidráulica H Viga Cartero, en la tabla de rodillo de transporte de salida de la máquina de ensamblaje del haz H: ( Fig.12 )

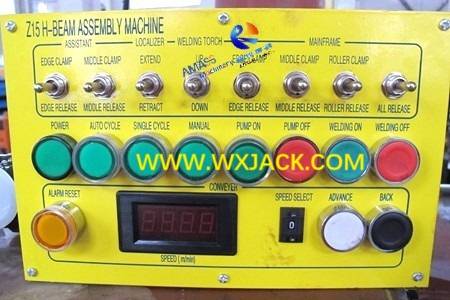

3.  Formulario de operación: en condiciones mayoritarias, los botones de funcionamiento de la máquina de volteo móvil de 90 °/ 180 ° se integran en el panel de operación de la máquina de línea de producción de haz H. Y también se puede usar como un colgante individual, dependiendo del requisito práctico del cliente:

Panel de operación de Wuxi Jack H Máquina de ensamblaje de la viga integrada con una caja H de 90 ° Haz Cart de volcado : ( Fig.13 )

F. Parámetros técnicos de 90 ° / 180 ° Caja de estructura de acero de accionamiento hidráulico H Vigilamiento CARRO:
