HGK Rotador de soldadura estacionaria de cama estacionaria de cama estandonal por holgazanería

1. Característica técnica del rotador de soldadura ajustable de la serie HGK estándar por tornillo de plomo:
2. Estructura y formación de la serie estándar de soldadura ajustable de la serie HGK por tornillo de plomo:
3. Parámetros técnicos del rotador de soldadura ajustable de la serie HGK estándar por tornillo de plomo:
Disponibilidad:
Cantidad:

1. Característica técnica del rotador de soldadura ajustable de la serie HGK estándar por tornillo de plomo:

Los modelos estándar en esta sección del producto son los fundamentales del subgrupo del modelo HGK. Aquí la descripción 'Fundamental ' significa:

1) Estos rangos de lecho de rodillo de soldadura son representativos del tipo ajustable de tornillo de plomo de la serie HGK;

2) Todas las variaciones del rodillo de giro de soldadura (en términos de estructura y especificación) se realizan sobre su base;

3) Estos modelos estándar tienen la aplicación más extensa en el tipo ajustable de tornillo de plomo de la serie HGK.



2. Estructura y formación de la serie estándar de soldadura ajustable de la serie HGK por tornillo de plomo:

Vista lateral de un conjunto de típicos o elementales HGK Tipo ajustable Tipo ajustable Ver a continuación boceto:

 Boceto de diseño: ( Fig.1 )

Rotador de soldadura de la Fig1

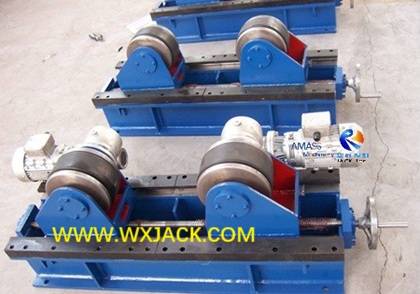

Un conjunto de Rotador de soldadura de tipo de ajuste de tornillo de plomo estándar de Jack Wuxi:   ( Fig.2 )

FIG2 Tresco de plomo Ajuste de soldadura Rollo de giro 2B 100_8592

Desde arriba podemos ver el marco de los modelos HGK estándar Tipo de ajuste del tornillo de plomo:

1) Constituye:  Un conjunto del producto consta de: un conjunto de lecho de rodillo de soldadura de sección de conducción y un conjunto de sección de seguidores;

2)   Forma arriba:

La forma de conducir de la cama de rodillo de soldadura consiste en pedestal, guía rectangular, tornillo de plomo y su volante, dos piezas de rodillo de soldadura y su carro, reductor de motor;

3) Dirección y transmisión de la serie HGK Tornillo de plomo Ajuste de soldadura de soldadura:

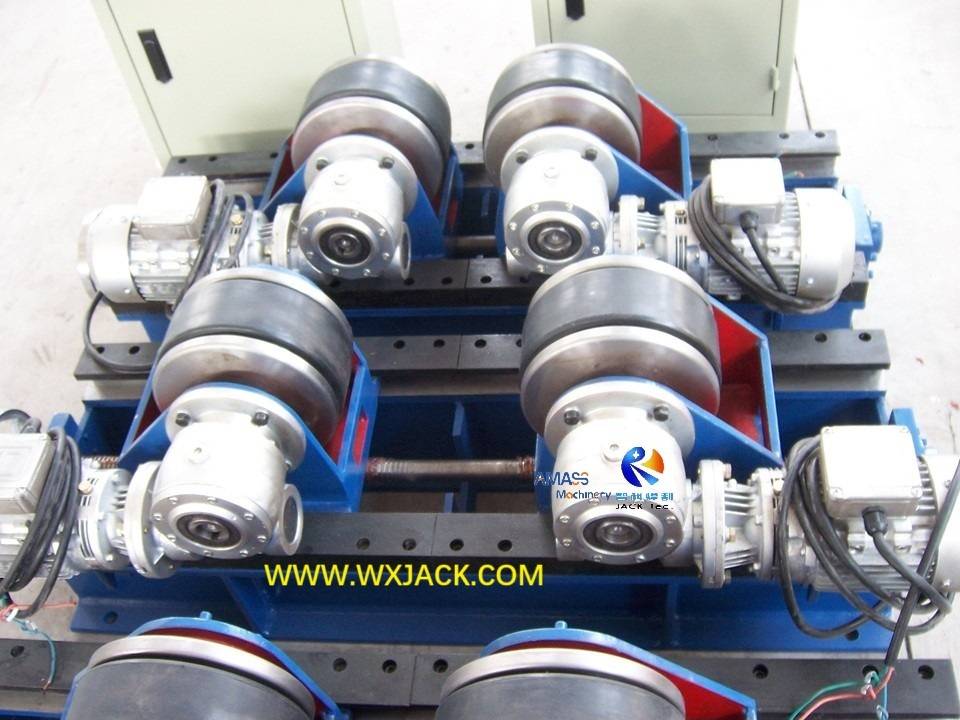

a) Con este tipo de producto, hay 2 conjuntos de reductor de motor, instalados en el lado izquierdo y derecho del lecho de rodillo de soldadura respectivamente;

b) El reductor del motor en la serie HGK, el rotador de soldadura de ajuste de los tornillos de plomo es el reductor de engranajes cicloidales, que a su vez la unidad de transmisión de transmisión del reductor de engranajes de gusano. Tal tipo de combinación es el tipo de uso más común;

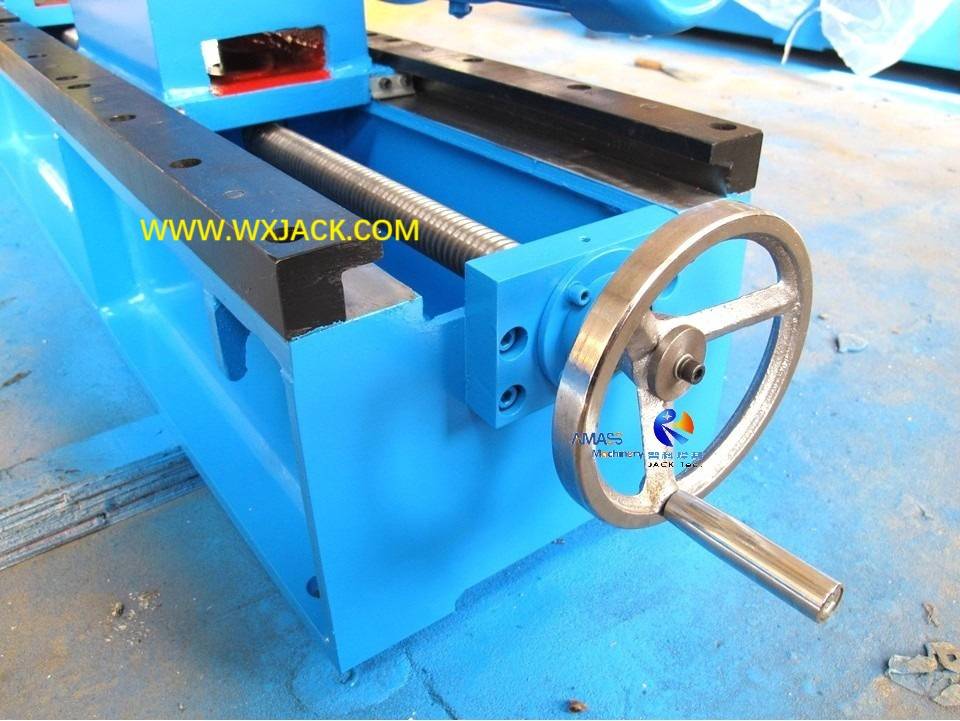

4) Ajuste con los tornillos de plomo en el rotador de soldadura HGK:

a) Al ajustar la distancia central de las dos piezas de rollo de giro de soldadura, girando la rueda a mano a mano (hay una forma eléctrica especial de girar la rueda a mano, que discutiremos en la sección del producto de ' HGK especializado en recorrido eléctrico de hecho a mano ajustable por plomo -stew ');

b) Los 2 conjuntos de carruajes se mueven a lo largo de la guía rectangular del lecho del rodillo de soldadura sincrónicamente en dirección opuesta. Lo que significa que, para ampliar la distancia central entre el rodillo de giro de soldadura, los 2 carruajes se alejan entre sí; Para disminuir la distancia central, los 2 carruajes viajan entre sí;

5) Material del rollo de giro de soldadura:

A) Para el tonelaje pequeño y mediano de la cama de rodillo de soldadura HGK ajustada con tornillo de plomo, su rodillo de giro de soldadura puede ser la junta de caucho y metálicos;

b) Para el modelo más grande del rotador de soldadura de ajuste del tornillo de plomo, como 10 toneladas o más, muy a menudo el rollo de giro de soldadura es de tipo metálico completo:

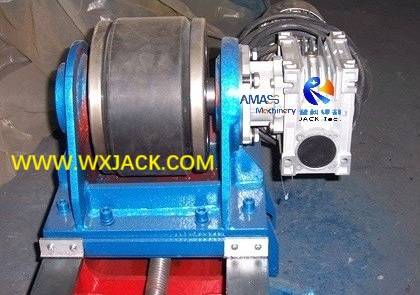

Rolleros de goma: ( Fig.3 )

FIG3 Camino de rodillo de soldadura de ajuste 1A 100_6212

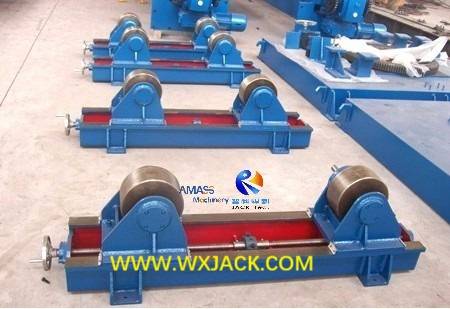

 Rolleros completamente metálicos:  ( Fig.4 )

Fig4 Rotador de soldadura de ajuste de ajuste de plomo 6A 100_6941

6) fijación del lecho del rodillo de soldadura:  hay agujeros de montaje en el pedestal de estos modelos ajustables de tornillo de plomo;

7) Manejo listo para el rotador de soldadura HGK:  el pequeño tamaño del lecho de rodillo de soldadura tiene una construcción muy compacta, fácil de movimiento, almacenamiento, ubicación cambiante y operación;

8) Manipulación fácil de usar en el rotador de soldadura pequeña HGK:

Al igual que el tipo de ajuste de tornillo de plomo de la serie HGZ , en la serie HGK, la velocidad giratoria del rollo de giro de soldadura, que es la velocidad de funcionamiento de la soldadura/ pintura en la pieza de trabajo, adopta con la técnica de gestión y visualización digital, que es intuitiva y fácil de verificar, reduciendo la operación de operación de la rotación de soldadura ajustable mediante el plomo. En este sentido, es una especie de equipo giratorio de soldadura eficiente;

9) Notas complementarias:

Hay un producto contraparte de modelos estándar en la serie HLK ajustada con perno. Para obtener detalles, verifique la sección del producto de ' HLK Standard Roller Bed Stationable ajustable por Bolt '.



3. Parámetros técnicos del rotador de soldadura ajustable de la serie HGK estándar por tornillo de plomo:

Estructura estándar HGK Serie de ajuste Rotador de soldadura por tornillo de plomo

Modelo

HGK2

HGK5

HGK10

HGK20

HGK40

HGK60

Max. Cargando (tonelada)

2

5

10

20

40

60

Tamaño de la pieza de trabajo (mm)

D

Ø250 ~ 1800

Ø 250 ~ 2300

Ø 320 ~ 2800

Ø 500 ~ 3000

Ø 600 ~ 4200

Ø 700 ~ 5000

Diámetro y ancho del rodillo

(mm)

Roller PU

D1

200

250

300

350

400

450

W1

80

100

120

120

120

120

Rodillo metálico

D2

190

240

290

340

392

444

W2

16

20

38

45

50

70

Velocidad lineal (mm/min.)

100-1000 VFD

Potencia del motor (kw)

2 × 0.18

2 × 0.37

2 × 0.55

2 × 1.1

2 × 1.5

2 × 1.5

Distancia del rodillo (mm)

A

300 ~ 950

400 ~ 1300

480 ~ 1400

600 ~ 1800

800 ~ 2000

880 ~ 2200

Arriba están los parámetros estándar del rotador de soldadura, también podemos diseñar según los requisitos del cliente.
