Plataforma de trabajo HGK55 Tipo de mudanza Instalado Tornillo de plomo Ajuste de rodajas de soldadura

A.  La especialidad de HGK55 Tipo de mudanza Tornillo de plomo Ajuste el portador de rodillos de soldadura:

En pocas palabras, la singularidad de este rotador de soldadura de nivel medio modelo HGK55 se encuentra en su forma de ajuste de posición de la pieza de trabajo bidimensional, para acomodar en tamaños diversificados (tanto diámetro como longitud) de tubería para soldadura:

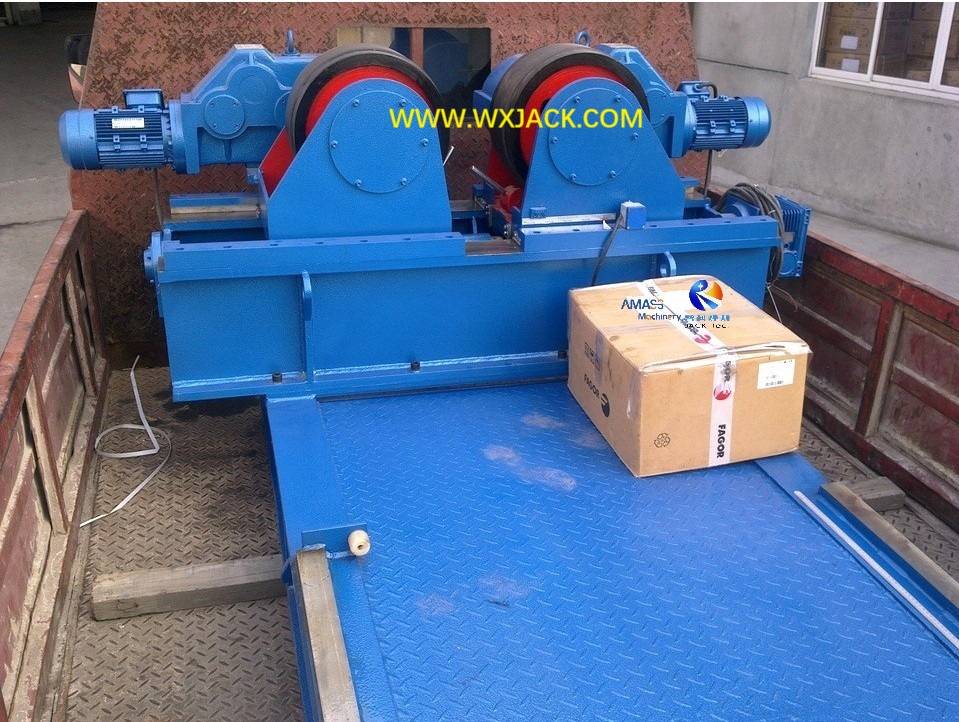

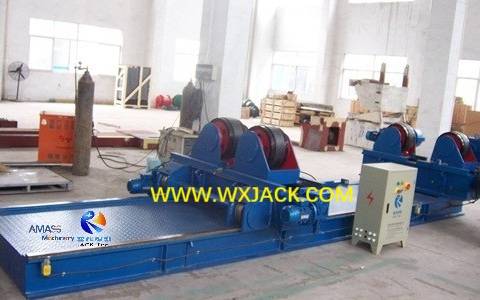

El ensamblado y pintado en el taller de Wuxi Jack: modelo HGK55 ( Fig.1 )

1. Para operar en la cama de rodillo de soldadura convencional:

No importa:

1)  tipo de ajuste de pernos de la serie HLK;

2)  tipo de ajuste de tornillo de plomo de la serie HGK;

3)  Tipo autojustante de la serie HGZ,

Todos están controlados con un trabajo manual en términos de cambiar el tramo central del rollo de giro de soldadura en el equipo, que corresponde con un diámetro variado de pieza de trabajo cilíndrica; Así como la distancia entre la conducción y el lecho de rodillos de soldadura de seguidor, que corresponde con una longitud variada de pieza de trabajo cilíndrica;

2.  Para el modelo HGK55, el tornillo de plomo, ajuste el lecho del rodillo de soldadura:

Comparativamente , en esta sección del rotador de soldadura de tipo de movimiento del modelo HGK55, las dos especificaciones críticas de control de procesos:

1) tanto el tramo del rollo de giro de soldadura para atender varios diámetro de pieza de trabajo;

2)  y la distancia entre la conducción y la sección inactiva del lecho de rodillo de soldadura para atender la longitud de la pieza de trabajo de la articulación del tope;

Todos están administrados con acción de accionamiento de motor . Esto hace que el equipo de soldadura sea un rotador de soldadura de ajuste relativamente sofisticado de ajuste, obteniendo una gama mucho más amplia de aplicación:

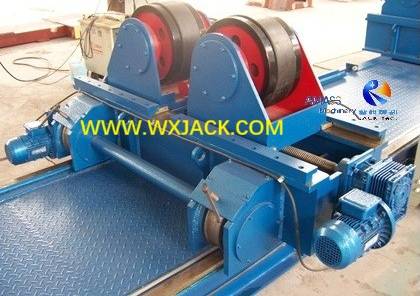

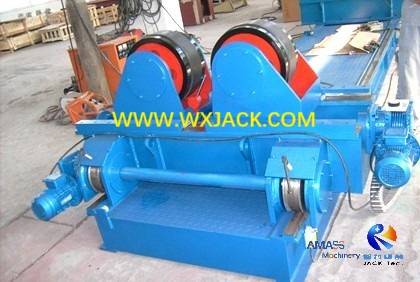

Vista cercana sobre las unidades de transmisión y transmisión de HGK55: ( Fig.2 )

3.  Camino de ajuste: el cambio de distancia mencionado anteriormente entre la conducción y el lecho de rodillo de soldadura de la sección de seguidores se realiza con el movimiento de la sección de seguidores. La sección de conducción es de tipo fijo;

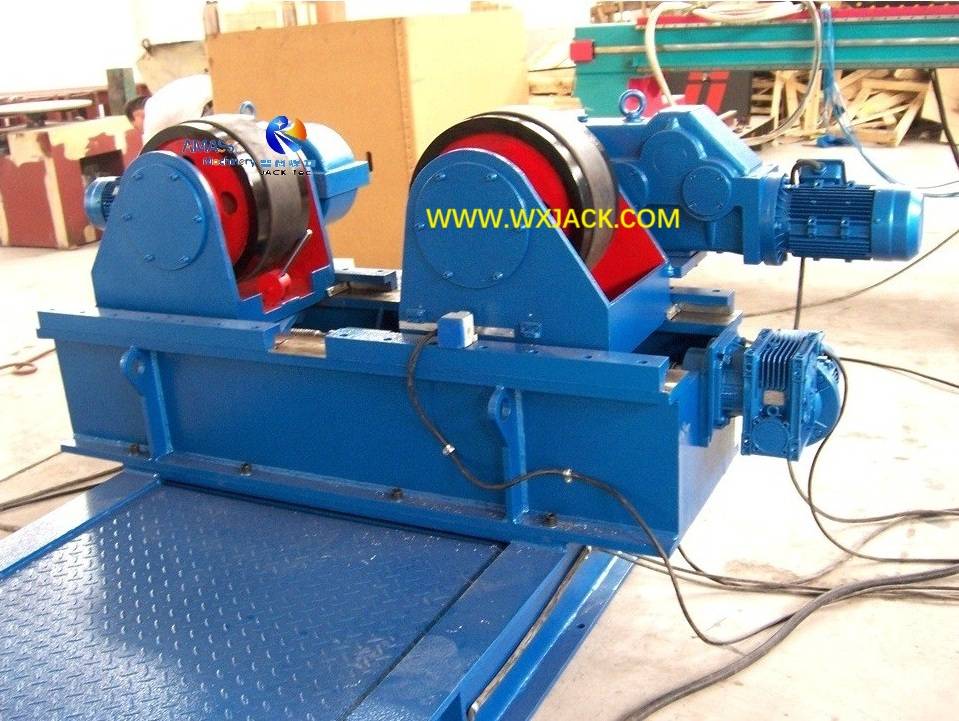

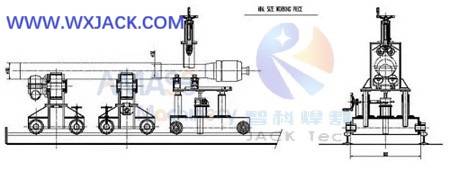

4. Bosquejo de diseño en este modelo HGK55 Tipo de mudanza portador de rodillos de soldadura con ajuste del tornillo de plomo. Verifique a continuación: ( Fig.3 )

B.  Rendimiento de HLK55 Tipo de mudanza Tipo de plomo Ajuste del lecho del rodillo de soldadura:

1. Ventajas técnicas de estos portadores de rodillos automáticos de soldadura automática de servicio medio:

Esta herramienta de soldadura de propósito general tiene:

1) bajo nivel de ruido de transmisión y pieza de trabajo suave giran sin rastrear;

2)  La velocidad lineal giratoria del rollo de giro de soldadura es ajustable, controlada con inversor de CA, asegurándose de un funcionamiento estable y homogéneo del equipo de soldadura y la pieza de trabajo:

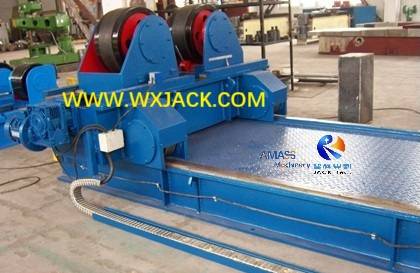

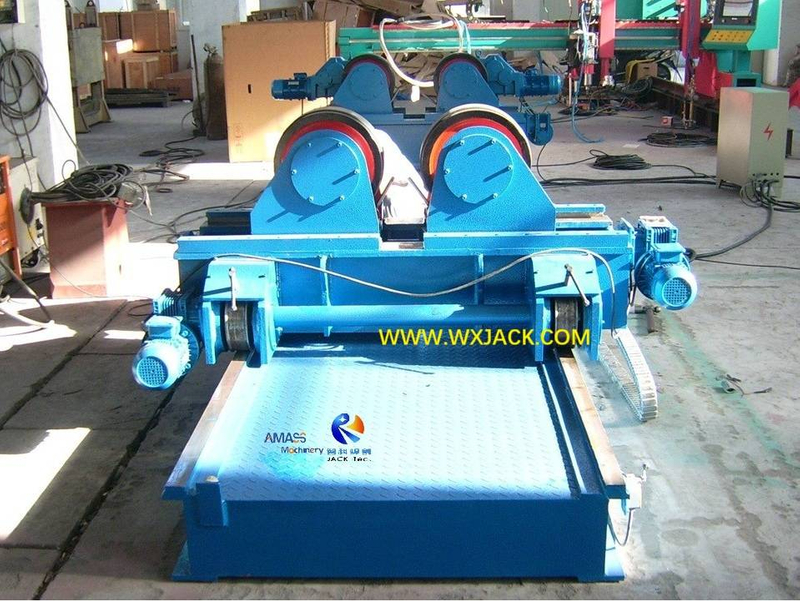

3) Prueba inactiva en el rendimiento de HGK55 en Wuxi Jack Workshop: ( Fig.4 )

2. Equipo mecánico Cuerpo de HGK55 Modelo de plomo Ajuste de tornillo de plomo Ajuste Rotador de soldadura:

1)  El pedestal, el lecho del rodillo de soldadura y la plataforma estacionaria (si la hay) del equipo de soldadura son miembros de la estructura de soldadura;

2)  Estos miembros de la estructura se soldan en forma con acero de sección, placas de acero de 20 ~ 50 mm de espesor y el post -soldadura aliviada del estrés, garantizando un servicio a largo plazo sin deformación:

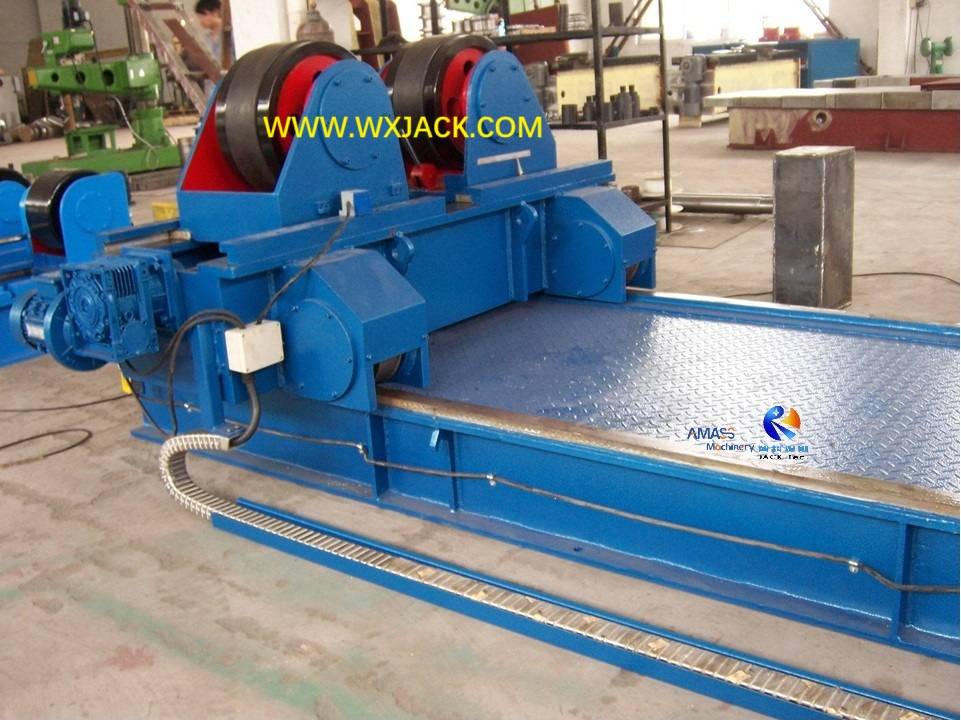

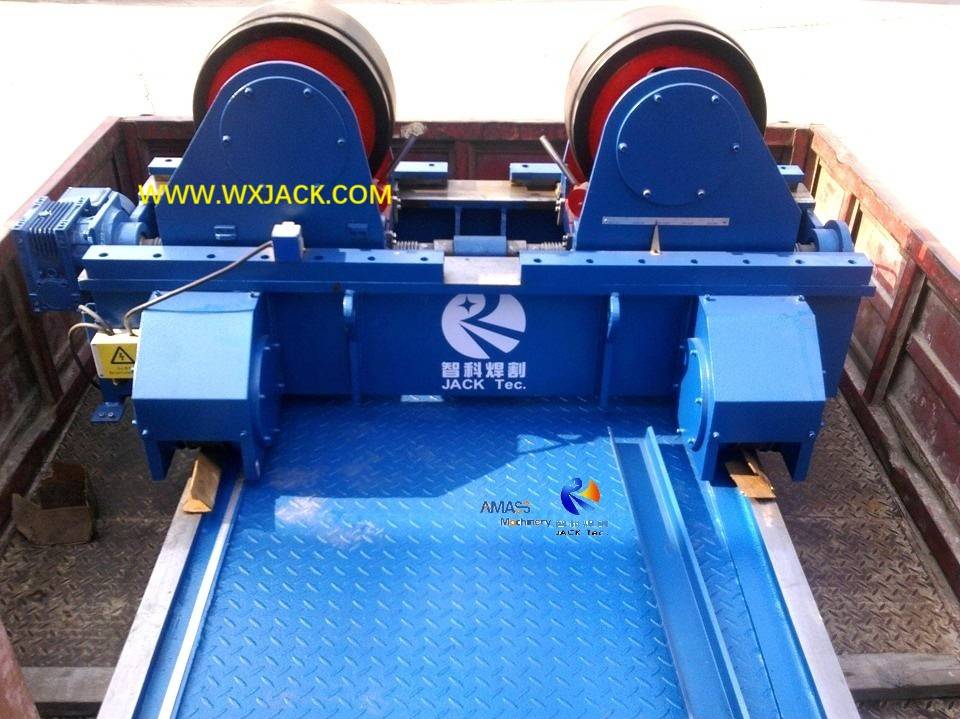

Marco mecánico pintado y ensamblado de HGK55: ( Fig.5 )

3. Material de rollo de giro de soldadura de HGK55 Tornillo de plomo Ajuste de la cama de rodillo de soldadura:

1) el rollo de giro de soldadura del modelo HGK55 es la combinación de caucho (poliuretano) y metálico;

2)  Como sabemos, el principio de funcionamiento de todo tipo de rotador de soldadura convencional, incluidos los modelos de servicio de luz, se realizan mediante la utilización de la fuerza de fricción generada entre la sección de conducción del lecho de rodillo de soldadura (motor alimentado por revoluciones) y la pieza de trabajo, que ingresa convertir la pieza de trabajo en rotación de varias velocidades lineales;

3)  Material combinado: con un peso ligero de la pieza de trabajo operada en el portador de rodillos de soldadura de servicio ligero a medio, la estructura general de combinar el rollo de giro de soldadura metálica en el lado lateral, junto con los rodillos de giro de material de goma en el centro (que tiene contacto directo con la pieza de trabajo con la pieza de trabajo ), puede garantizar tanto la fuerza de retención suficiente, así como la mejor fuerza de fricción:

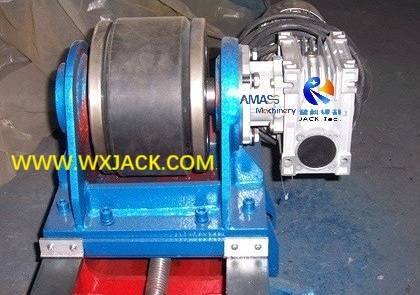

Vista cercana sobre el rollo de tornillo de soldadura de material combinado: ( Fig.6 )

4)  En este modelo de lecho de rodillos de soldadura de tipo HGK55 en movimiento, el diámetro y el ancho lateral del rollo de giro de soldadura es de Ø400 mm y 120 mm respectivamente, aplicable para el diámetro de la pieza de trabajo de Ø300 ~ Ø950 mm. La capacidad de carga de 55 toneladas se realiza mediante un conjunto de sección de conducción y un conjunto de sección de holgazanes ajustando el portador de rodillos de soldadura.

C. Notas para la atención sobre el funcionamiento del modelo de tornillo de plomo del modelo HGK55 Ajuste del rotador de soldadura:

Desde la perspectiva de los clientes, durante el funcionamiento diario del equipo de soldadura HGK55:

1. Entorno en ejecución: esta herramienta de soldadura automática debe usarse en el entorno de: ventilación, prueba de lluvia, prueba de humedad y prueba de polvo, y debe estar lejos de la vibración y los golpes feroces;

2. Servicio diario en el tornillo de plomo Ajuste el lecho del rodillo de soldadura:

1)  No debe haber líquido corruptivo que se caiga sobre el equipo de soldadura;

2)  Para esta máquina herramienta de soldadura de propósito general, equipada con goma integrada y o rollo de tornillo de soldadura de PU, debe funcionar a temperatura atmosférica normal;

3)  En condiciones extremas, la temperatura en el punto de contacto entre la pieza de trabajo y los rollos de giro no debe exceder los 75 ° C.

D. Parámetros técnicos de HGK55 Tipo de mudanza Tresco de plomo Ajuste portador de rodillos de soldadura:
