Máquina de soldadura longitudinal interna de tubería grande para gasoducto de gasolina

A. Máquina de soldadura longitudinal interna de petróleo y gas piw :

1.  Gran dimensión general de la máquina: igual que el producto anterior de la máquina de soldadura de tachuela de tuberías grandes, la máquina de soldadura de arco sumergido interna de tubería grande de esta sección de producto también tiene una longitud total muy larga e incluso más larga. Por lo tanto, es muy difícil tomar una vista general de la máquina, solo una vista seccional local como se adjunta;

2.  Estación de trabajo: abreviatura de una gran máquina de soldadura de sierra interna de tubería, esta maquinaria se encuentra en la segunda etapa de la línea de producción, para producir un tubo de soldadura de arco sumergido longitudinal de gran diámetro, que se utiliza en el despliegue de petróleo y gas de la tubería de China a este;

3. Línea de producción aplicada: mencionamos esta línea de producción de gasoductos de gas de petróleo en los dos productos anteriores de 'Máquina de fresado de borde de servicio pesado ' y ' Máquina de soldadura de tachuela de tuberías grandes ' para su constitución de equipos y especificación de la pieza de trabajo.

B. Tecnología de proceso de la máquina de soldadura interna de PIW Oil and Gas Pipe Interna:

1.   La placa se envía y tiene sus dos lados bordeados con la máquina de molienda de borde de placa de servicio pesado;

2.  El paté molido de borde se envía a la máquina precalentada para doblarse en la forma de la media placa circular;

3. La placa pre-empeñada se envía al freno de prensa de 2000 toneladas para doblarse en una tubería casi redonda con solo un espacio de 100 mm restante;

4. La tubería se envía a una máquina de soldadura de tachuela grande para que se cierre final en forma redonda y soldada por tachuela;

5.  La tubería soldada de tachuela se envía a esta gran máquina de soldadura interna de tubería, para llevar a cabo una soldadura de arco sumergido longitudinal interno de tubería grande;

6. La tubería de soldadura interna se envía a una gran cantidad de soldadura de sierra externa de tubería, para implementar en soldadura de arco sumergido de corriente grande externa;

7. La tubería soldada se envía a una gran máquina de redondeo de tuberías para un redondeo final;

8. La tubería redondeada se envía a la máquina de prueba hidrostática para probar su opresión e integridad;

9. La tubería probada se envía a la estación de prueba ultrasónica, para probar la propiedad interna de las costuras de soldadura de sierra de las grandes tuberías de sierra longitudinal de la sierra de soldadura

Así, termine la producción de tuberías de soldadura longitudinales de gran diámetro, que son piezas básicas, para desplegar petróleo y gasolina, para transportar gas de oeste a este.

C. Operación de pIW Oil y Gas Máquina de soldadura de sierra interna de pipa grande:

1.  Principio de trabajo: esta máquina de soldadura interna de petróleo y tubería de petróleo tiene un principio de trabajo similar al manipulador de soldadura , en términos de soldadura longitudinal interna de tubería: que el mecanismo de soldadura se extiende hacia el interno de la tubería para la soldadura;

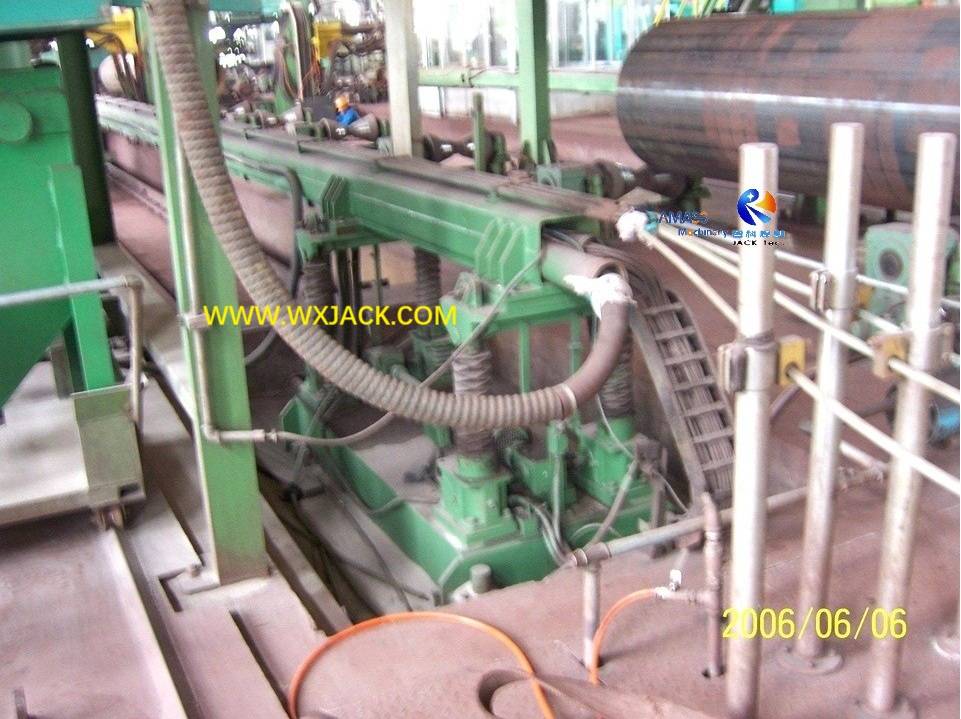

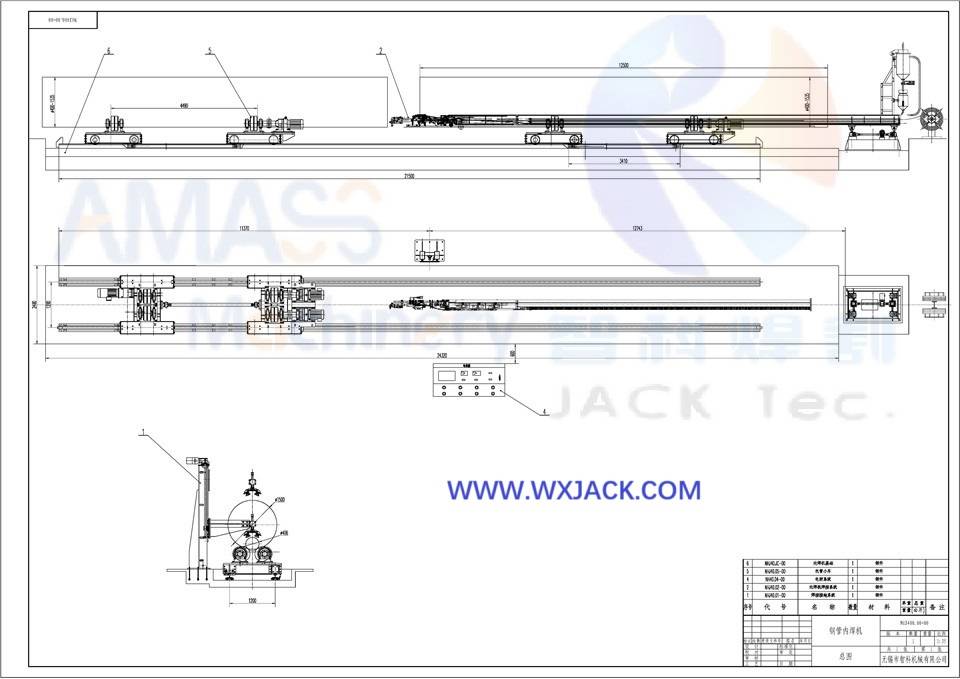

2. Estructura mecánica: sin embargo, debido a una tubería mucho más grande y especialmente más larga para ser soldada, la estructura de esta máquina grande es completamente diferente de la del manipulador de soldadura. Verifique la imagen adjunta: no hay una pluma horizontal y una columna vertical como en el caso del manipulador de soldadura, sino en su lugar, con un tranvía en movimiento del motor, que se instala con el mecanismo de la antorcha de soldadura por sierra;

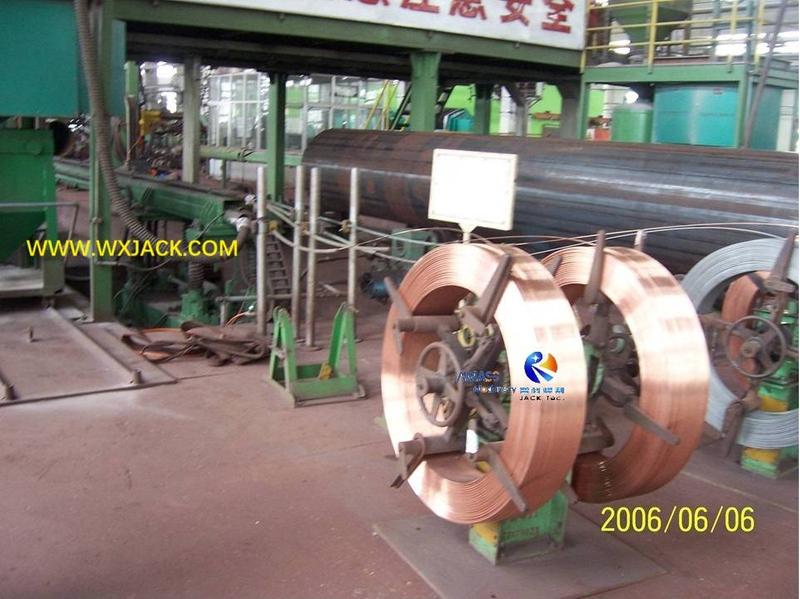

3. Tamaño de la tubería: durante el trabajo, la pieza de trabajo de la tubería grande y larga (20 ~ 30 m de largo) se encuentra en su estante de soporte en estado estacionado;

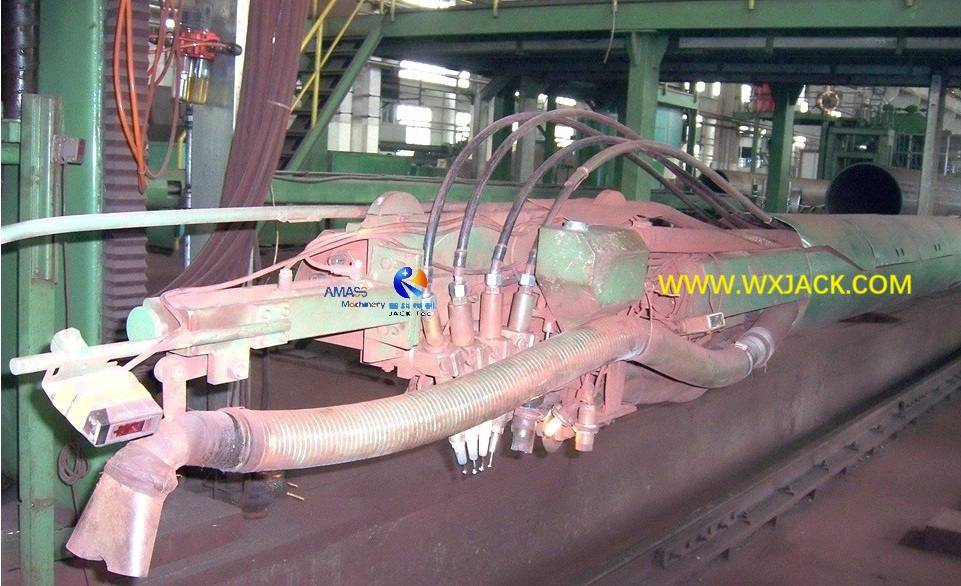

4. UNIDAD DE Ejecutación: un conjunto de cabezales de soldadura se extiende desde el lado opuesto de la pieza de trabajo y se mueve hacia la tubería, hasta llegar al terminal interno de la tubería en el extremo más alejado;

5. Operación de soldadura longitudinal: desde aquí, el cabezal de soldadura comienza en su proceso de sierra junto con su retirada de la tubería, hasta que solía el otro extremo de la tubería (extremo cercano), y se retira totalmente desde la tubería interna, terminando así el trabajo de la gran soldadura de arco sumergido longitudinal de tubería grande;

6. Modo de soldadura: debido a su servicio pesado, esta gran máquina de soldadura de sierra interna de tubería adopta con triple arco en su proceso de soldadura de arco sumergido. La corriente de soldadura es de 400 ~ 500a, con alambre sólido de soldadura de 4 mm;

7.  Cámara de video: Debido a que la sierra se realiza en el interior de la tubería grande, donde las personas no pueden obtener acceso, el monitor de video se usa para monitorear en la operación de soldadura dentro de las tuberías grandes.

D. Parámetro  técnico de la máquina de soldadura longitudinal interna de PIW Oil and Gas Tubo grande:
