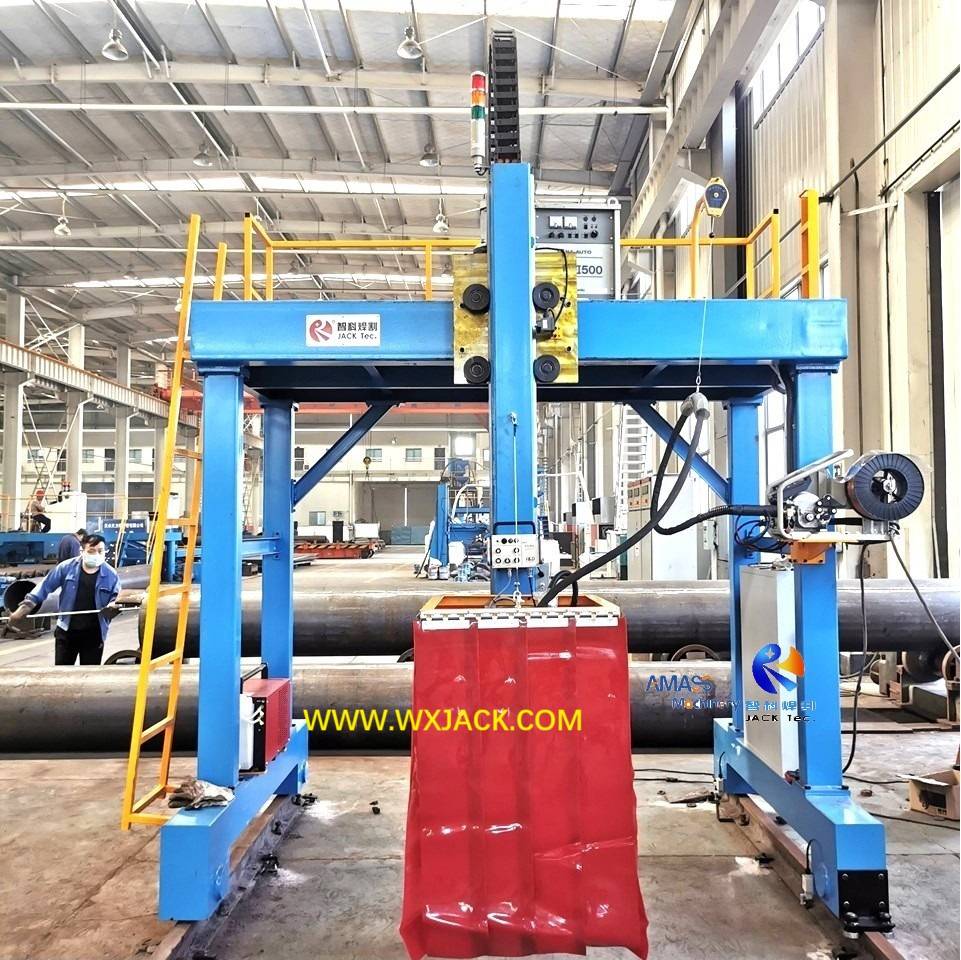

Máquina de soldadura de costura longitudinal de la varilla de móvil de pórtico LHD

A.  Función y aplicación de LHD1000 / LHD1500 Máquina de soldadura de costura longitudinal de tubería larga:

1. Qué para: esta máquina es para soldar en piezas de trabajo de larga duración, como tuberías/ varillas de acero, después de la soldadura por puntos de la junta. La pieza de trabajo soldada se coloca en el soporte en forma de V:

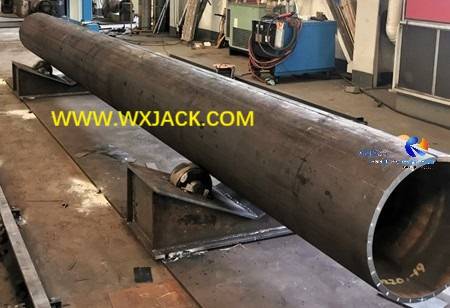

Tubería larga colocada sobre 2 piezas de soportes V para soldadura:  ( Fig.1 )

2.  Tecnología de soldadura: puede ser soldadura posterior después de la soldadura puntual, o la soldadura terminada, en forma de soldaduras longitudinales externas:

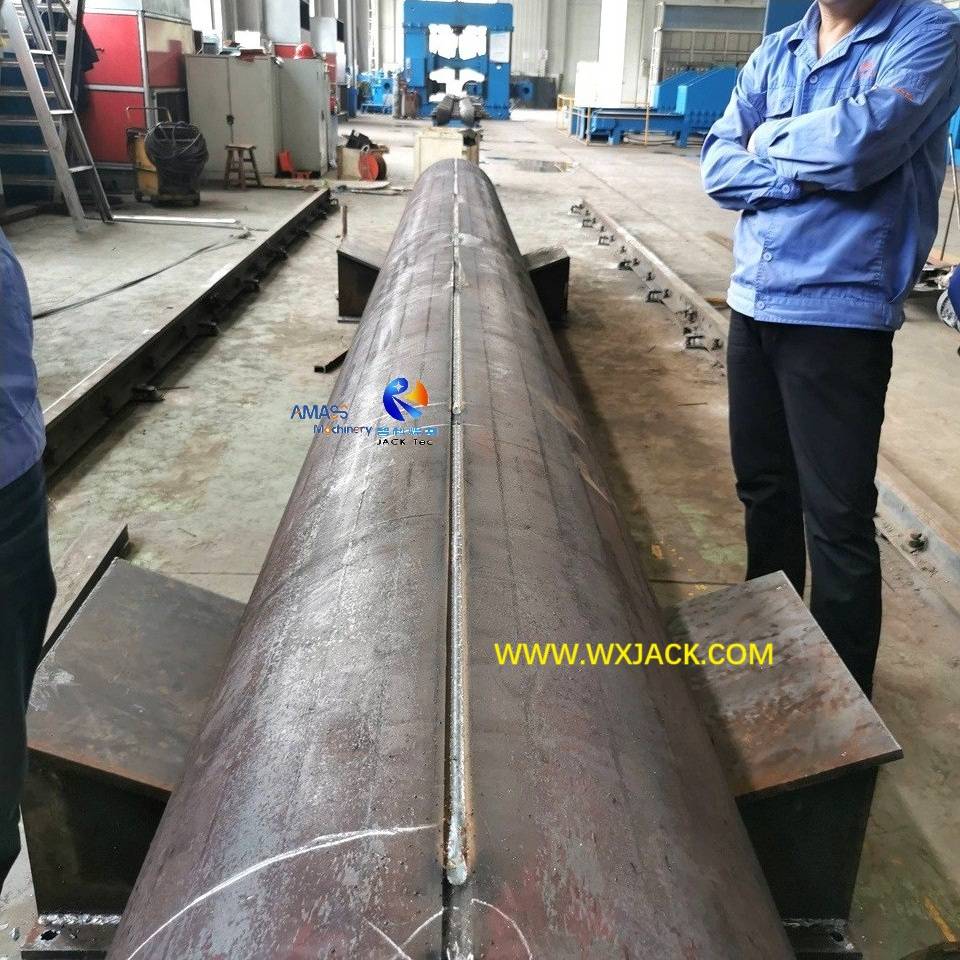

Se costuras terminadas de soldadura ₂ longitudinales en tuberías largas, fabricadas con Wuxi Jack LHD1000 Máquina: ( Fig.2 )

3. Modos de soldadura: soldadura de arco sumergido de CO ₂ GMAW o SAW;

4. Industria aplicada: esta larga máquina de soldadura de tuberías es un equipo necesario en todos los sectores de fabricación, donde las tuberías largas como piezas de trabajo: transporte de petróleo y gas/ petroquímica/ marina de aceite, etc. Tiene una estructura y disposición flexibles.

B. Principio de trabajo de LHD1000 / LHD1500 Gantry Pipe Moving Máquina de soldadura longitudinal:

1. Maneta de soldadura en movimiento de pórtico:

1) Posición de la costura de soldadura: la pistola de sierra (soldadura por arco sumergido) en el pórtico está alineada con la costura de soldadura en la posición de las 12 en punto , directamente sobre la tubería soldada;

2)  Operación de soldadura: la pistola de soldadura de sierra se mueve junto con pórtico en movimiento, bajo velocidad de soldadura ajustable, a lo largo de toda la longitud de la tubería/ varilla, y realiza la soldadura simultáneamente en la pieza de trabajo al mismo tiempo;

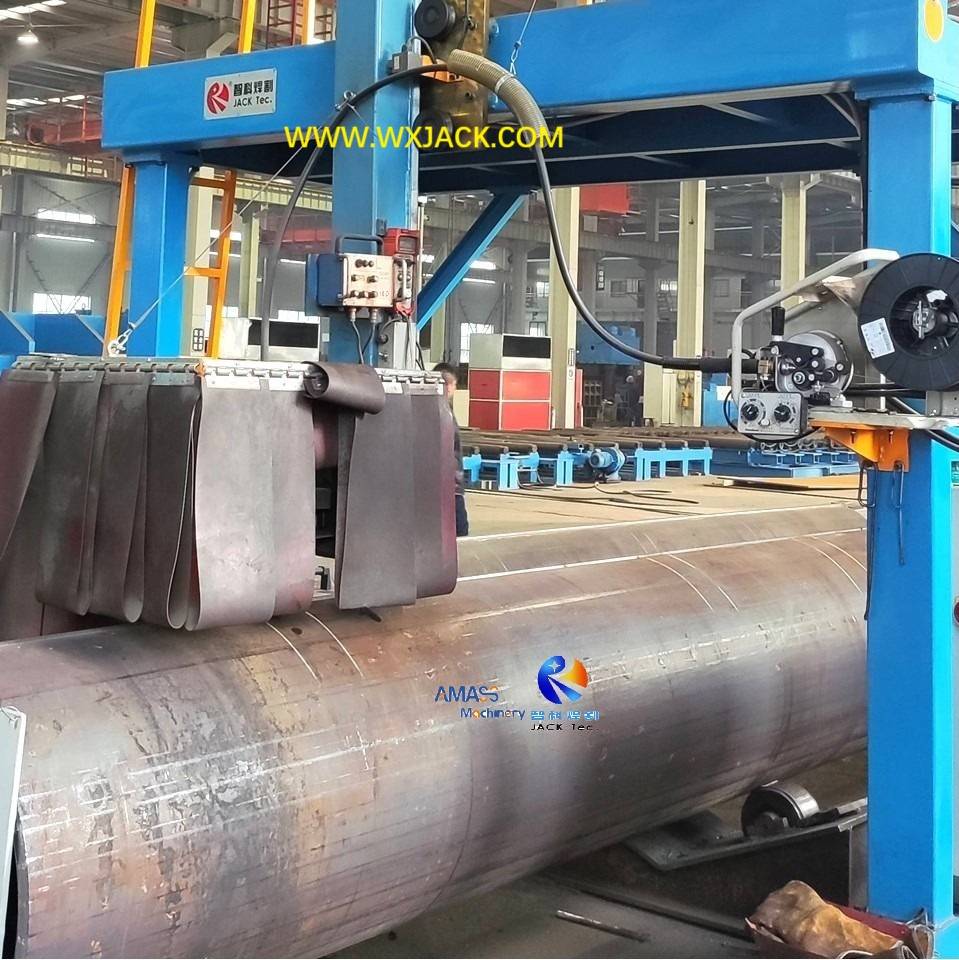

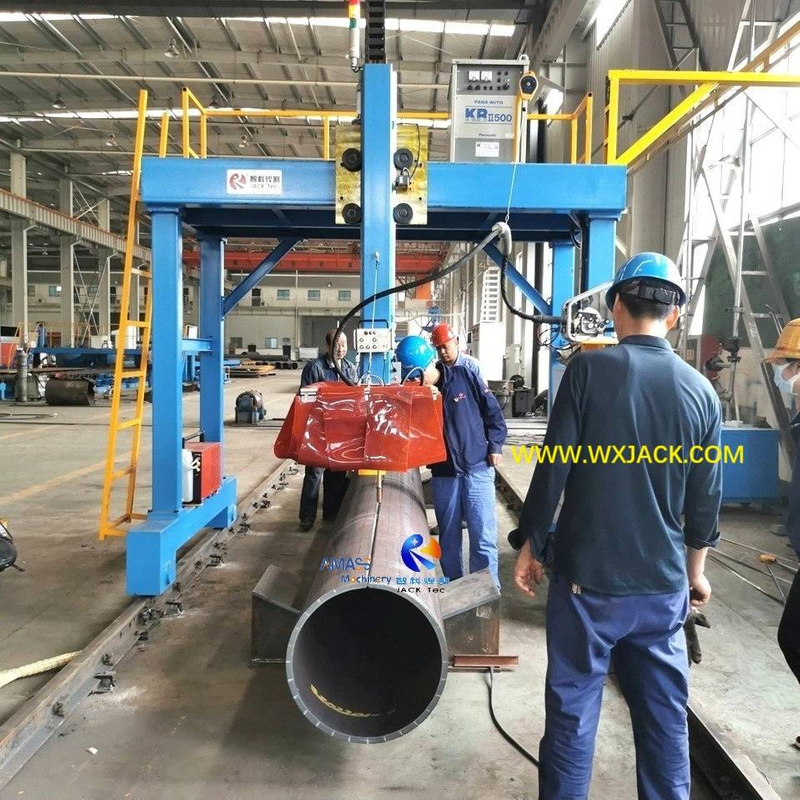

3)  Vista lateral sobre el mecanismo de la antorcha de soldadura en pórtico en movimiento, pieza de trabajo (tubería larga) y disposición de operación de soldadura: ( Fig.3 )

2. Ajuste de posición: cuando se soluciona, debe ajustarse en la altura del soporte en forma de V en la parte inferior de la varilla de soldadura de la pieza de trabajo, de modo que la costura de soldadura en la posición de las 12 en punto en la parte superior de la pieza de trabajo (barra de soldadura/ tubo de soldadura) está en la posición horizontal;

3.  Trace de costura de soldadura en la máquina de soldadura longitudinal de varilla larga tipo pórtico:

1)  Importancia: el rastreo correcto y a tiempo en la costura de soldadura de la punta de soldadura es un requisito previo en la garantía de calidad de soldadura de la máquina;

2)  Camino de la costura de soldadura: la alineación en tiempo real de la antorcha de soldadura en la costura de soldadura se remonta con el punto láser. El deslizamiento cruzado manual en la unidad de la antorcha de soldadura se usa para ajustar fino en el control de la posición de la punta de soldadura, haciendo que la pistola de soldadura se ajuste para alinearse con la costura de soldadura todo el tiempo, durante todo el período de soldadura;

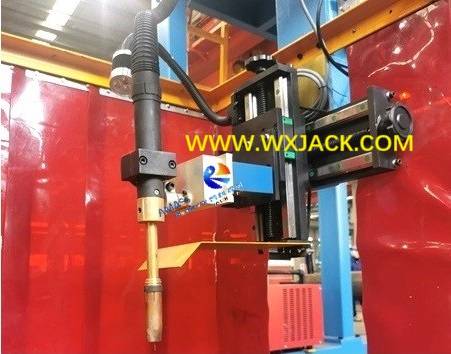

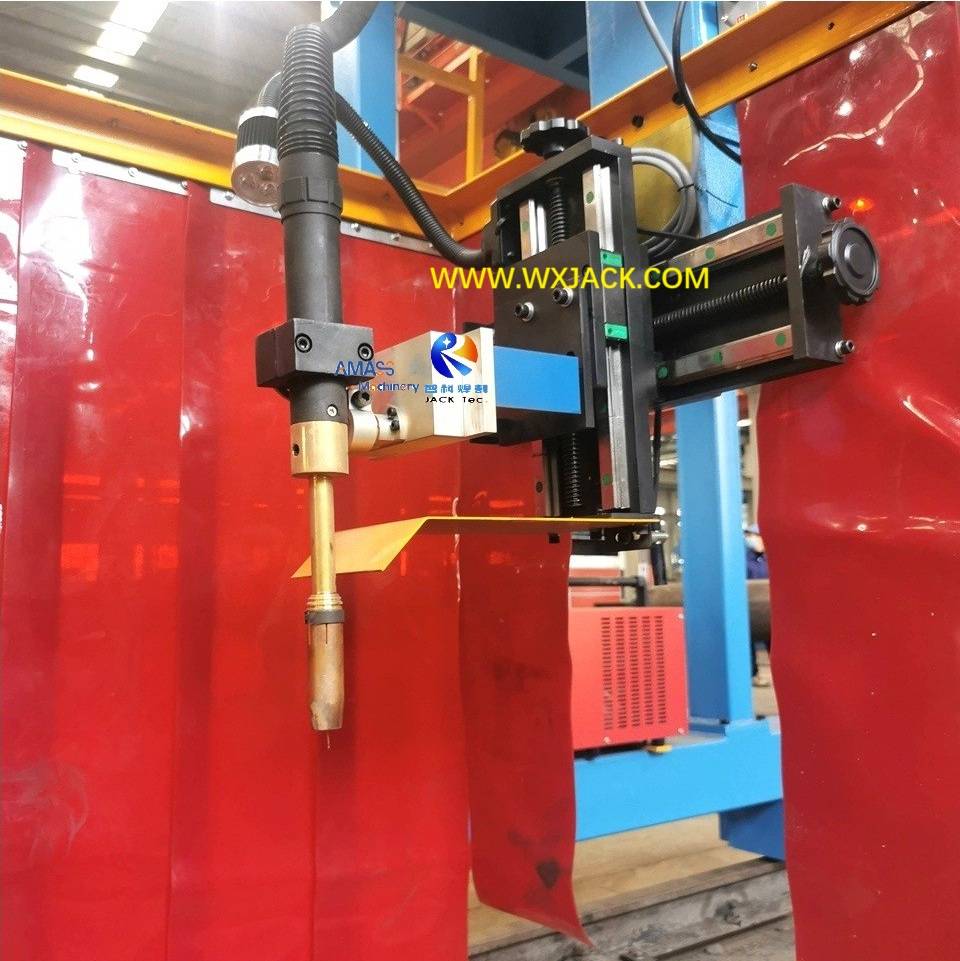

3)  Dispositivo de antorcha de soldadura , sus portaobjetos transversales manuales, punto láser de Wuxi Jack LHD1000 Manaina del modelo: ( Fig.4 )

4.  Velocidad de soldadura de la costura longitudinal Máquina de soldadura de tubería larga:

1)  Entonces, la fuente de alimentación de soldadura se puede encender para soldar;

2)  La velocidad de caminar del pórtico en movimiento del motor es la velocidad de soldadura de la máquina, que se puede ajustar continuamente con un inversor de CA de frecuencia variable y se muestra digitalmente en el panel de operación;

3)  El operador puede ajustar libremente la velocidad de soldadura, al girar la perilla de velocidad del colgante de operación;

5. Soldadura automática: este equipo de soldadura  está equipado con soporte de carrete de alambre de soldadura, tubo de transmisión de alambre de soldadura, para realizar soldadura automática en la pieza de trabajo: varillas y tuberías de soldadura de largo longitud.

C. Rendimiento técnico y características de la máquina de soldadura longitudinal de la barra larga LHD1000 / LHD1500 MOVIMIENTO DE Varilla larga:

1.  Unidades principales de la máquina de soldadura longitudinal de tubería larga:

1)  Antecedentes comerciales: esta máquina es desarrollada por nuestra empresa en función de los requisitos y las impresiones de diseño de la pieza de trabajo del cliente, para llevar a cabo la soldadura de arco sumergido de SAW de las largas costuras de soldadura en piezas de trabajo, combinadas con los muchos años de experiencia técnica de nuestra compañía en el desarrollo de equipos de soldadura;

2)  Unidades principales: esta máquina consiste principalmente en un pórtico de movimiento de unidades de motor, un mecanismo de carro en movimiento de la unidad de motor, un dispositivo de ajuste de pistola de soldadura, una fuente de alimentación de soldadura de arco sumergido de sierra, sistema de control eléctrico, etc.;

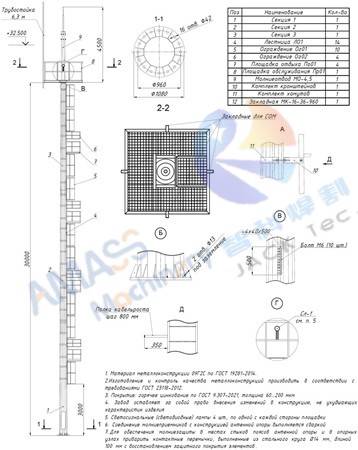

3)  Diseñe impresiones de pieza larga de la pieza del cliente ruso para la máquina modelo LHD1000 : ( Fig.5 )

2. Pórtico Moving: El pórtico es la parte del esqueleto de esta máquina. El mecanismo de movimiento de pórtico se conduce bilateralmente con dos piezas de motores de CA a través del control de conversión de frecuencia, inversor AC. Hay un mecanismo de soporte de la rueda en el costado del riel, para garantizar la velocidad de funcionamiento suave y segura de los pórticos móviles;

3. Ajuste de la posición de la pistola de soldadura en la máquina de soldadura longitudinal de la barra larga:

1)  Armero de soldadura en la viga frontal del pórtico: a través de múltiples conjuntos de rodillos excéntricos ajustables y rieles de guía rectangulares de alta precisión, la pistola de soldadura y la cabeza pueden funcionar suavemente hacia arriba y hacia abajo, hacia la izquierda y hacia la derecha;

2)  Ajustar en tamaños de la pieza de trabajo: el brazo de soldadura se mueve hacia arriba y hacia abajo con un reductor y un mecanismo de engranaje y bastidor, para ajustar la posición de la pistola de soldadura, para adaptarse a la soldadura en diferentes especificaciones de piezas de trabajo, asegurando una operación suave y confiable:

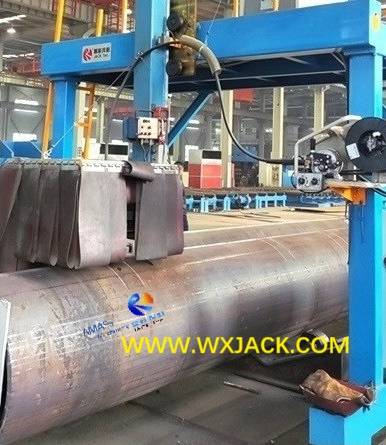

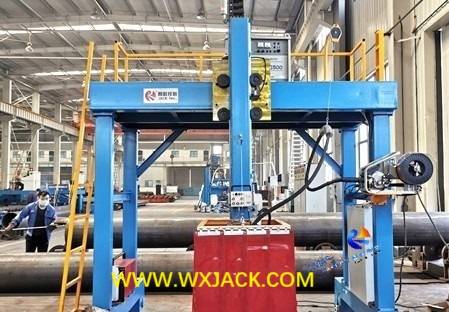

3)  Vista frontal: disposición del dispositivo del brazo de soldadura Wuxi Jack LHD1500 MÁQUINA MÁQUINA Y PISTA (tubería larga o varilla) Colocación: ( Fig.6 )

4  .

1)  Uso: esta unidad traza la costura de soldadura con un punto láser rojo frente a la pistola de soldadura;

2) La pistola de soldadura en la parte posterior se ajusta a la costura de soldadura con un deslizamiento cruzado manual;

3)  La pistola de soldadura se ajusta a la costura de soldadura, para implementar en soldadura de arco sumergido de sierra de soldaduras largas y rectas;

4) Este método de ajuste de alineación de soldadura es adecuado para soldar soldaduras rectas largas, como postes de luz;

5. Sierra soldadura de arco sumergido en la máquina de soldadura en movimiento de la costura longitudinal:

1)  La velocidad de mudanza del pórtico en movimiento motorizado también es la velocidad de soldadura de la máquina. Esta velocidad se ajusta continuamente con el convertidor de frecuencia (inversor de CA), la velocidad de soldadura está en el rango de 200- 800 mm/min.;

2) Operación de soldadura: para soldadura en las piezas de trabajo largas, como los postes de luz, la velocidad de soldadura es la misma;

3) Mérito de sierra: las soldaduras de arco sumergidas de sierra de corriente grande tienen una buena apariencia y de buena calidad;

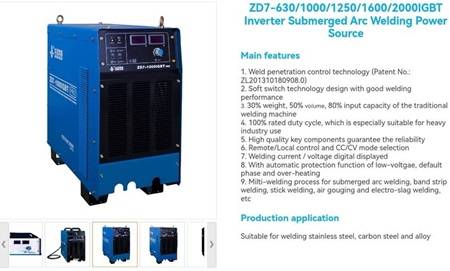

4) Fuente de energía de soldadura por arco sumergido de SAW: seleccionamos la fuente de alimentación LG-100igBT de la marca Huayuan china como la fuente de alimentación de soldadura por arco sumergido. La corriente de salida nominal es de 1000A, el voltaje de salida nominal es de 44V y el ciclo de trabajo es del 100%. Vea la imagen a continuación:

5) Suministro chino de alimentación de Saw Huayuan: ( Fig.7 )

6. Soldadura Unidades de soporte de la costura longitudinal Máquina de soldadura de tubería larga:

1)  Sistema de transmisión y reciclaje de flujo de soldadura por arco sumergido:

a)  Hay una máquina de transmisión y reciclaje de flujo de soldadura con una capacidad de carga completa de 100 kg;

b) El flujo de soldadura se envía automáticamente a la posición de la pistola de soldadura para la soldadura por sierra;

c) Hay una boquilla de succión de flujo de soldadura en la parte posterior, para recuperar el flujo de soldadura sin cero y reciclarla;

2) Conductivo de soldadura por arco sumergido:

a)  Los cables de la unidad de motor se mueven pórtico están conectados a través del soporte de alambre colgante al lado del pórtico;

b) el cable de alimentación y el cable de tierra de soldadura de la máquina y la fuente de alimentación de sierra están conectados de manera confiable;

c) Esto asegura: la corriente de soldadura de arco sumergido de sierra es estable y la costura de soldadura está bien formada;

7.  Control eléctrico:

1) En movimiento de pórtico: el motor de movimiento motorizado adopta la regulación de velocidad sin pasos de frecuencia variable, que es el inversor de CA. La velocidad de movimiento de pórtico se muestra digitalmente;

2)  Lógica de control: el inicio de la fuente de alimentación de soldadura de arco sumergido de SAW y el movimiento del pórtico se controlan de manera de enlace.

D. Alcance de suministro de LHD1000 / LHD1500 Long Tipe and Rod Longitudinal Gantry Máquina de soldadura en movimiento:

1.  Conjunto de pórtico, que incluye:  marco de pórtico, unidad de mudanza y dispositivo de transmisión, transporte de antorcha de soldadura por accionamiento del motor ；

2. Mecanismo del brazo de soldadura, incluyendo:   brazo de soldadura, mecanismos de transmisión mecánica y accesorios;

3. Dispositivo de guía de arco de soldadura, incluyendo:  soldadura de ajuste de la pistola de la pistola, toboganes cruzados, pistola de soldadura;

4. Sistema de control eléctrico, que incluye:       tablero de control eléctrico, inversor de CA, colgante de operación, lámpara de iluminación, lámpara de alarma, etc.；.

5.  Sistema de enrutamiento de tuberías y cables, incluyendo:    Cable de alimentación y cable de control de la fuente de alimentación de soldadura de sierra, cable de soldadura, cable de control de móvil de pórtico, tubería de suministro de gas, rejilla deslizante de cables, etc.；.

6.  Sistema de soldadura de arco sumergido, incluyendo:    1 conjunto de chino chengdu huayuan sierra fuente de alimentación de soldadura zd7-1000igbt y alimentador de alambre de soldadura ；

7. Máquina de reciclaje de flujo de soldadura por arco sumergido de sierra y piezas de repuesto, incluyendo: 1 set ， 2 piezas de punta de conducta, botones, fusibles respectivamente ；

8. Documentos técnicos :    Libro manual （Incluya diagrama eléctrico）, libro manual de inversor de CA, libro manual de fuente de alimentación de soldadura de sierra, certificado de calidad de máquina, lista de empaque de máquinas, dibujo de cimientos de máquinas, dibujo de piezas a sí misma del cliente.

E.  Parámetros técnicos de LHD1000 / LHD1500 Máquina de soldadura de tubería de costura longitudinal:
