Tipo simple Posicionador de soldadura de velocidad eléctrica de un solo eje

1. La definición rápida en posicionador de soldadura de un solo eje de tipo simple:

Al igual que la  tabla de giro de soldadura por unidad de motor del plano horizontal introducida en la sección de producto anterior, esta sección del equipo de posicionamiento de soldadura de un solo eje también es una versión reducida del posicionador de soldadura de la tabla de trabajo único previamente introducido.

2. La especialidad y singularidad del posicionador de soldadura de un solo eje simple:

Diferencia de este producto modelo:

1) La tabla de giro de soldadura de eje único giratorio de esta herramienta de soldadura simplificada generalmente está en el plano vertical. O, en otras palabras, su eje de rotación está en dirección horizontal;

Tabla de trabajo orientada vertical y revuelto: ( Fig.1 )

2) Comparativamente, la tabla de soldadura rotativa y la pieza de trabajo están básicamente orientadas horizontal. O, en otras palabras, su eje de rotación está en dirección vertical;

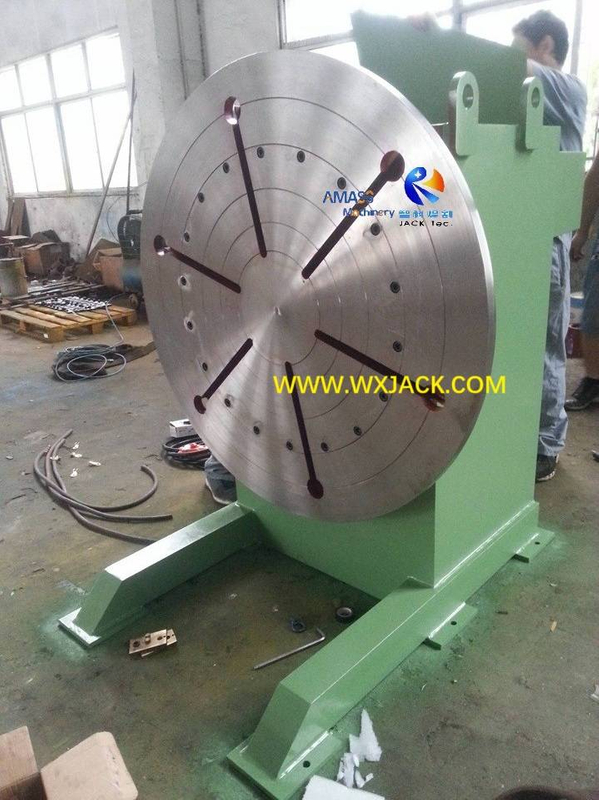

Tabla de trabajo horizontal orientada y girada: ( Fig.2 )

3) Para decirlo en pocas palabras, el eje giratorio de la pieza de trabajo es de 90 ° con el de la tabla de giro de soldadura horizontal. Verifique y compare las imágenes adjuntas y arriba;

4) Velocidad revuelta ajustable de la tabla de soldadura rotativa de un solo eje:

Su tabla de giro de soldadura giratoria vertical y su pie de trabajo es ajustable a la velocidad y se ajusta con inversor de CA. Por lo tanto, este es un tipo de equipo de soldadura de eje de trabajo único de velocidad variable.

3. Característica de rendimiento del posicionador de soldadura de un solo eje de tipo simple eléctrico:

1) Por qué se realizará este posicionador de soldadura de un solo eje:

A) En ciertos escenarios de aplicación, la costura de soldadura de la pieza de trabajo tiene una distribución simple y regular. Para estas piezas de trabajo, un grado de libertad de 0 ° ~ 360 ° giratorio puede satisfacer la demanda de la tecnología de soldadura para la mayoría de las costuras mayoritarias;

b) En tales casos, un posicionador de soldadura de un solo eje puede reducir efectivamente el costo de fabricación de la máquina herramienta en gran medida, y también lo es la cotización del equipo de posicionamiento de soldadura, y cumplir con la tarea de soldadura exitosa al mismo tiempo, alcanzando el mejor punto de puente de rendimiento de la operación de soldadura y costo de producción;

2) piezas de trabajo aplicables para posicionador de soldadura de un solo eje:

a) ¿Qué tipo de piezas de trabajo son adecuadas para dicha mesa de giro de soldadura de un solo eje de velocidad variable? --- aquellos que trabajan con costura de soldadura redonda y en longitud corta;

b) o, para decirlo claramente, aquellas piezas de trabajo de la cual la relación de longitud a la altura contra el diámetro es pequeña;

c) De esta manera, después de que la pieza de trabajo se asegura sobre la tabla de giro de la soldadura vertical, no tendrá una larga longitud extendida.

4. Estructura del tipo de soldadura de eje simple de tipo simple:

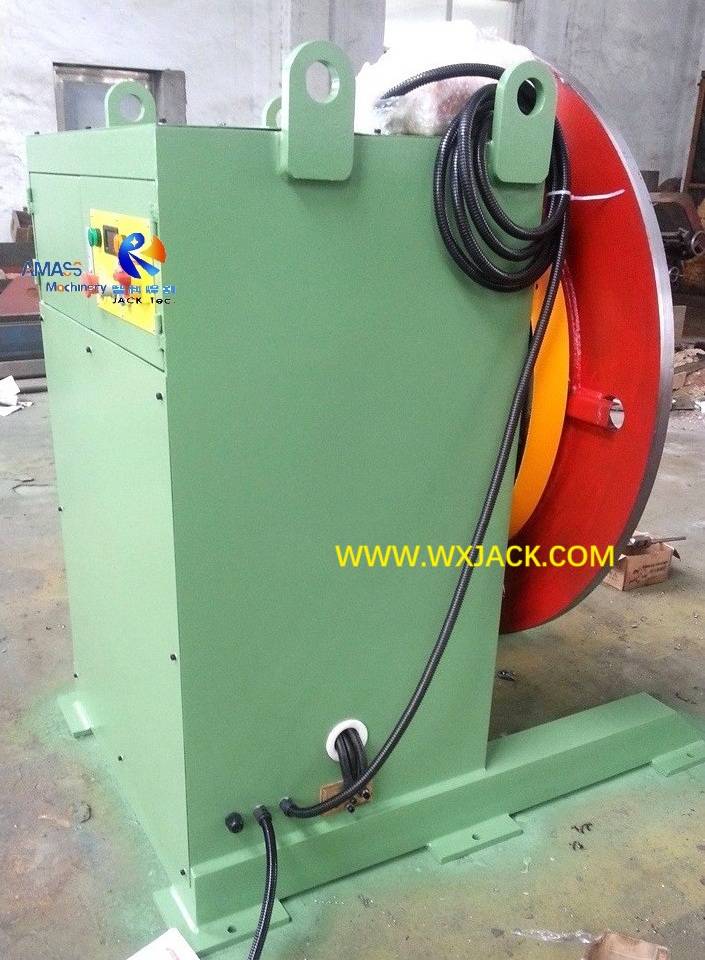

1) Sin el movimiento de inclinación de la tabla de soldadura giratoria, esta máquina herramienta de posicionamiento de soldadura de eje de trabajo único eléctrico elimina el engranaje del sector y el reductor de su motor. Por lo tanto, puede verificar desde la foto que el cuerpo del equipo se puede convertir en un tipo de caja, de pie constante y sólida en el suelo;

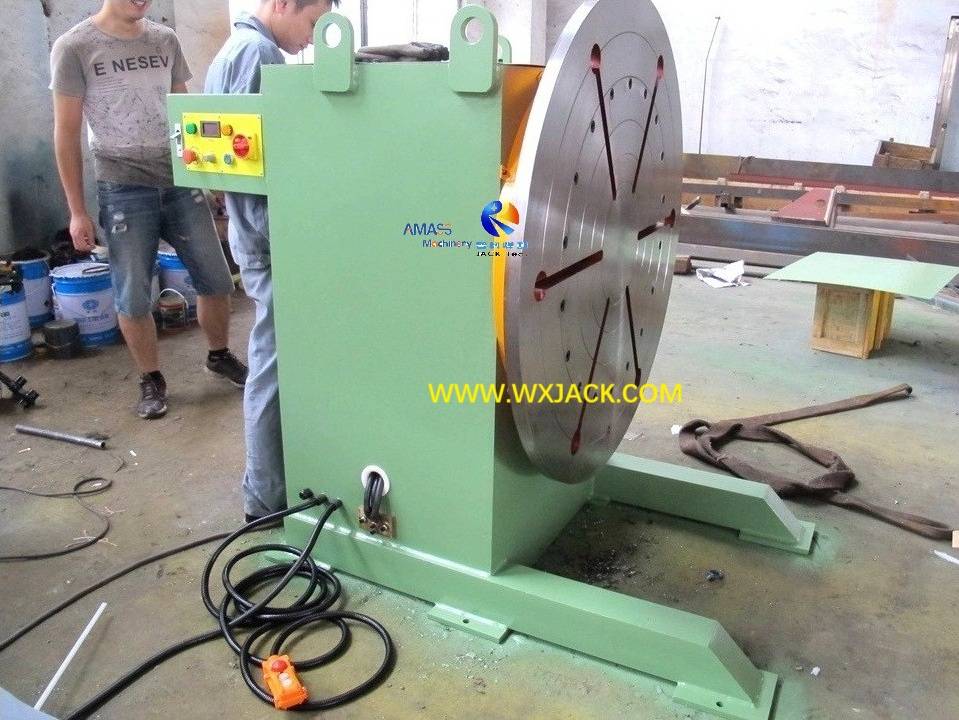

Tabla de trabajo revuelto del eje de control único Wuxi Jack: ( Fig.3 )

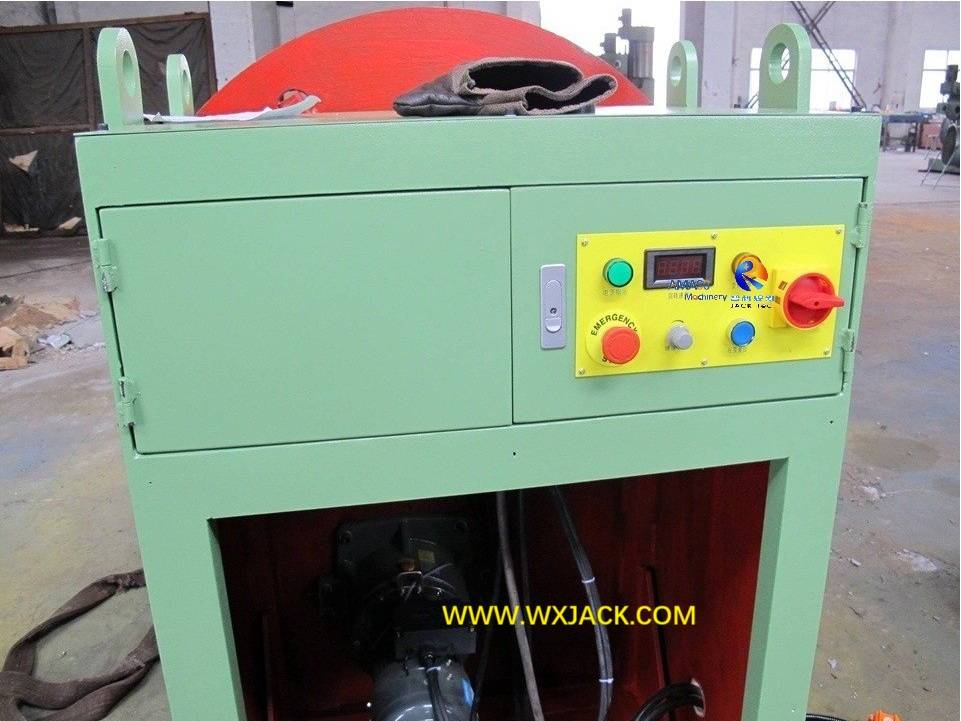

2) Además, el sistema de transmisión y transmisión de la tabla de soldadura rotativa se puede colocar dentro de la cavidad del cuerpo mecánico de la máquina herramienta de soldadura;

3) Los elementos de control también se pueden colocar dentro de la cavidad del marco mecánico del equipo de soldadura;

4) Por lo tanto, hace que el conjunto completo de la máquina herramienta de soldadura tenga apariencia recta y concisa. Ver imagen a continuación;

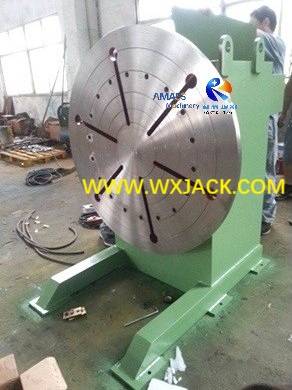

Sitio de ensamblaje del posicionador de soldadura de un solo eje en el taller de Wuxi Jack: ( Fig.4 )

5) Hay una especie de mesa de giro de soldadura con una estructura similar y una forma de trabajo, la diferencia es con 2 piezas de mesa de trabajo de soldadura rotativa. Si está interesado, verifique la sección de productos de ' Posicionador de soldadura de doble tabla de tabla '.

5. Operación de posicionador de soldadura de un solo eje de tipo simple:

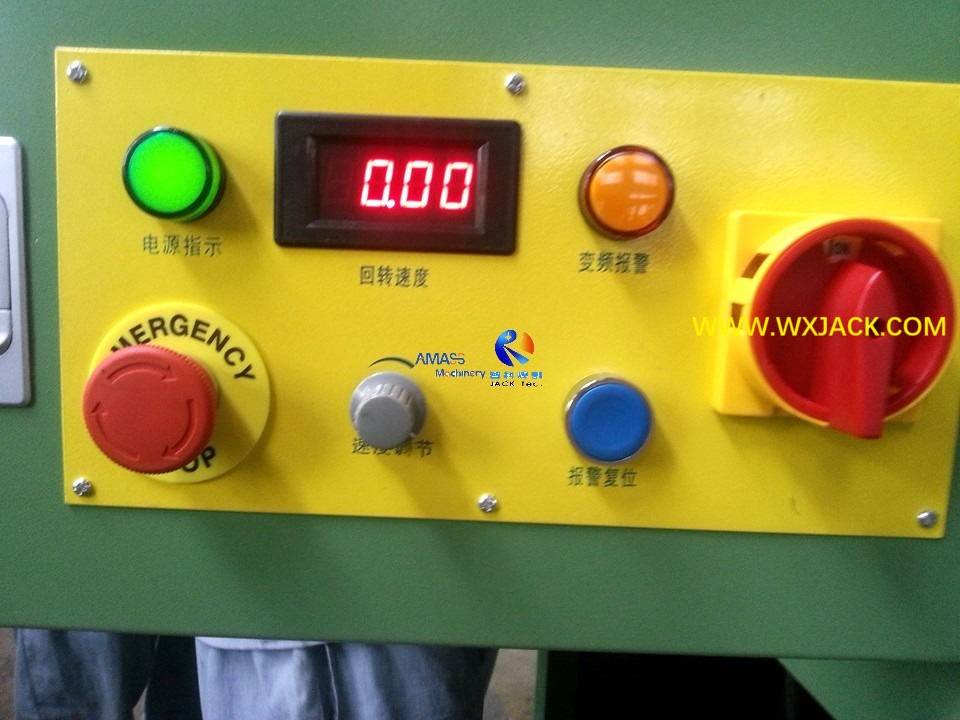

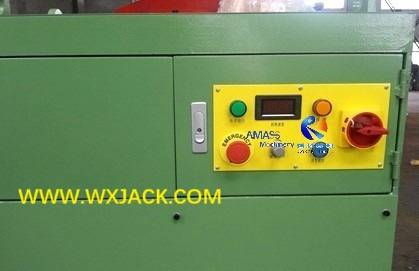

1)  El colgante de operación está integrado en el lado lateral del marco mecánico de la tabla de giro de soldadura, conveniente para el manejo y la operación:  ( Fig.5 )

2)   A veces se usa un interruptor de pedal de pie para aliviar las manos del operador, para hacer otros trabajos durante la operación de soldadura. Ver imagen a continuación:

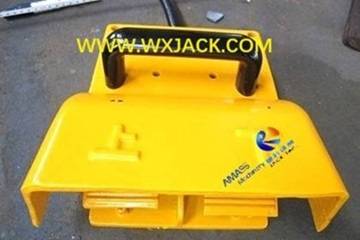

Interruptor de pedal de pie equipado con el equipo de soldadura: ( Fig.6 )

3) Carga de tonelaje del posicionador de soldadura de un solo eje:

La capacidad de carga que se usa a menudo es de 2 toneladas , 3 toneladas ,  y 10 toneladas.

6.   Parámetros técnicos del posicionador de soldadura de un solo eje de tipo simple:
