Uso popular Serie HB Posicionador de soldadura de tonelaje de carga de nivel medio HB

1. El alcance y la etiqueta del posicionador de soldadura de servicio medio de la serie HB:

1) Alcance del posicionador de soldadura de servicio medio:

El posicionador de soldadura de la serie HB de servicio medio se refiere a la capacidad de carga de la tabla de giro de soldadura de 1 tonelada a 10 toneladas : los modelos de HB10 a HB100 . La carga de tonelaje de 10 toneladas es la línea divisoria entre los modelos de servicio medio y los modelos de servicio pesado;

2) Etiqueta del posicionador de soldadura de servicio medio de la serie HB:

a) Como se introdujo en esta familia de productos, la estructura de la configuración de la tabla de trabajo única es los productos utilizados más extensos entre todos los modelos de este tipo de equipos de posicionamiento de soldadura;

b) Dividido para el punto de vista de la capacidad de carga, los productos de servicio medio son los más amplios seleccionados entre los tonelajes;

c) o, en otras palabras, este alcance de los modelos de servicio medio es 'el más amplio entre los más amplios'. Es un tipo y símbolo clásicos, o se puede ver como productos estándar;

D) Por esta razón, presentamos el principio de funcionamiento del posicionador de soldadura de la tabla de trabajo individual industrial en esta sección del producto como se muestra a continuación.

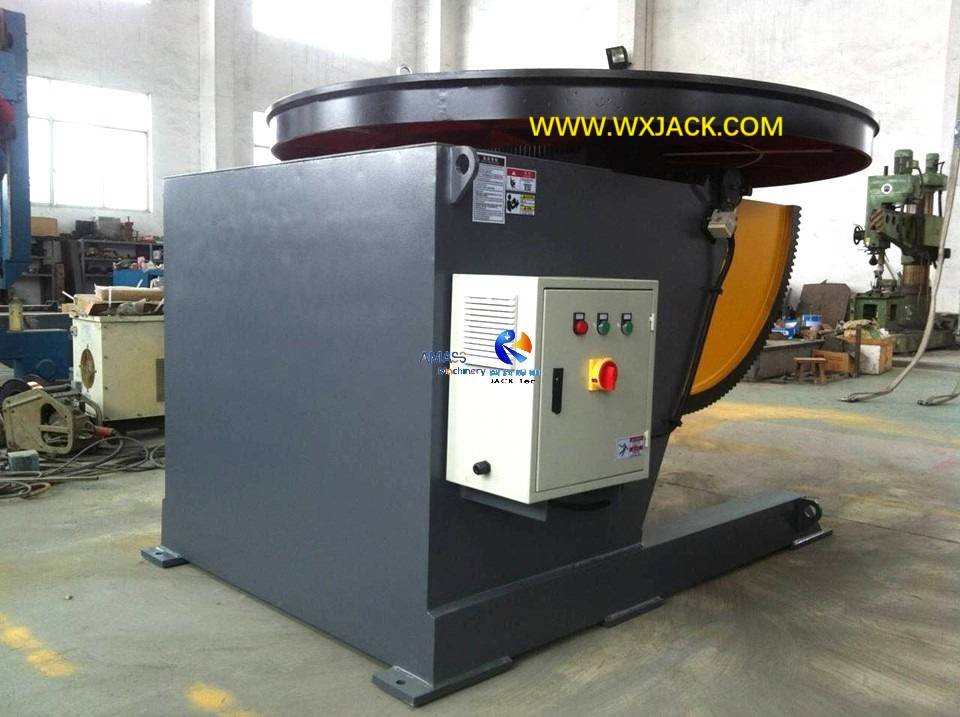

2. Principio de trabajo del posicionador de soldadura de mesa de trabajo de la serie HB:

1) Tarea del posicionador de soldadura universal:

Este equipo de posicionamiento de soldadura de uso general es para llevar a cabo una pieza de trabajo de soldadura en una posición óptima de ergonomía y mejor para la calidad de soldadura, para que el soldador realice la operación de soldadura de la manera más cómoda y fácil, por lo que puede obtener la calidad de soldadura ideal y una mayor productividad al mismo tiempo;

2) Estilo de trabajo del posicionador de soldadura de uso general de la serie HB:

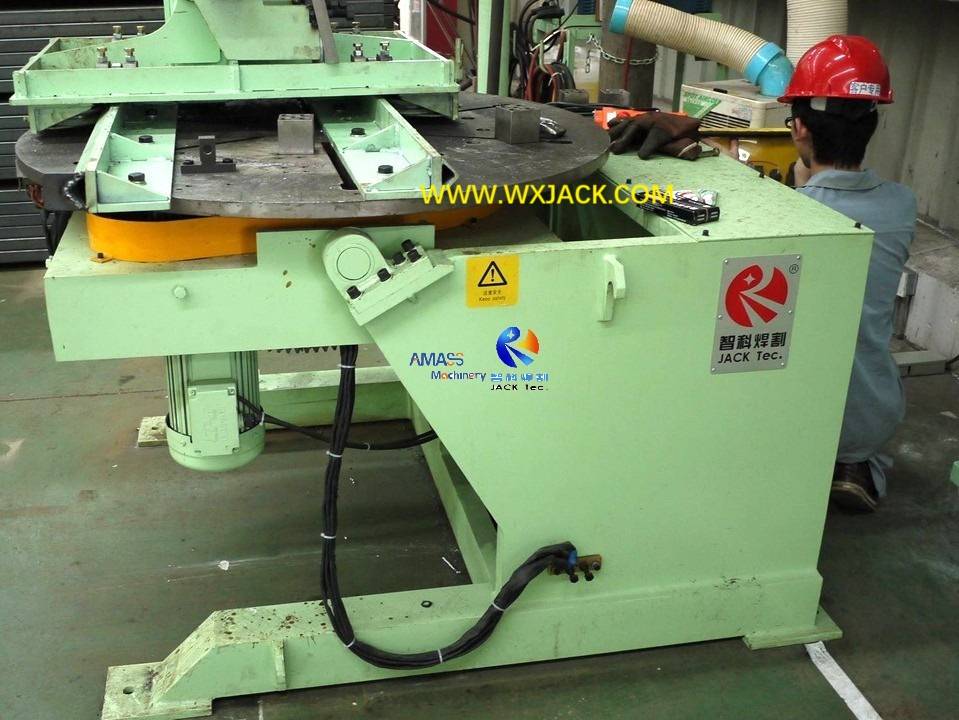

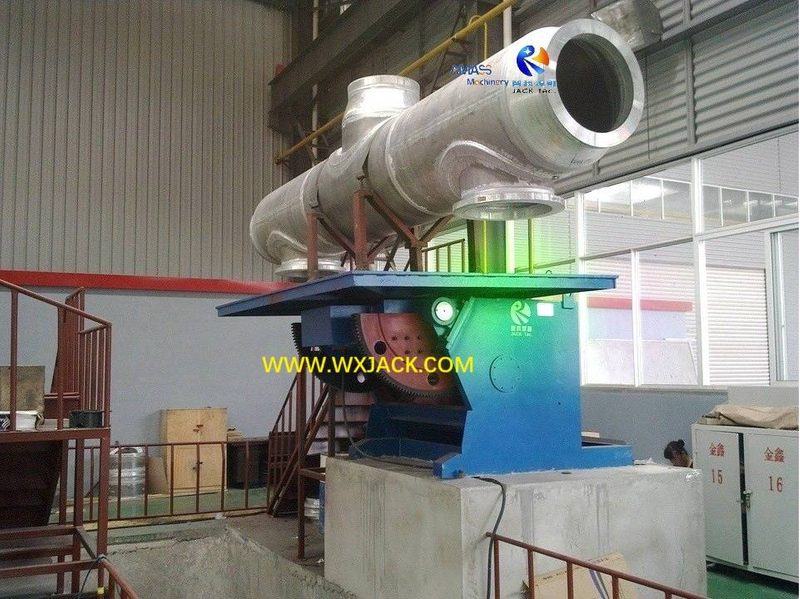

La forma en que el equipo de posicionamiento de soldadura que alcanza el objetivo mencionado anteriormente es mediante giro infinito (360 °), inclinación (más a menudo 120 °) y elevando la mesa de giro y  las piezas de trabajo fijadas en él;

3) Los tres movimientos de trabajo críticos en el posicionador de soldadura:

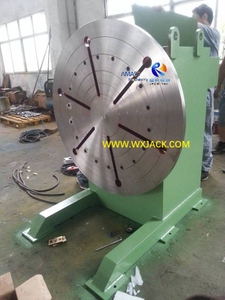

a) de los cuales el giro de 360 ​​° (o llamado giro) de la tabla y la pieza de trabajo de soldadura es un eje requerido en todos los tipos de productos;

b) y la inclinación es otro movimiento más manipulado de fabricación de la pieza de trabajo;

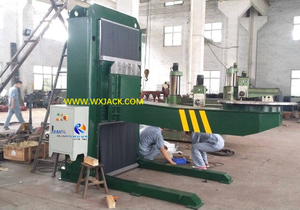

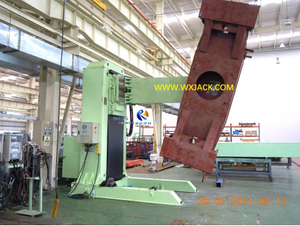

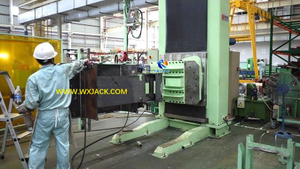

c) La elevación (o llamado elevación) es un movimiento de trabajo opcional para piezas de trabajo, y a partir de ella se derivan muchos tipos de posicionador de soldadura:   manual de gestión de la conducción de elevación/ motor del motor y columnas dobles de la estructura/ L Tipo de elevación ...;

4) Entonces, un conjunto de posicionador de soldadura estándar de servicio medio con fuck (modelos de servicio ligero y de servicio pesado) tiene el eje de control 1 ~ 3 mencionado anteriormente (o llamado grado de libertad), basado en condiciones prácticas;

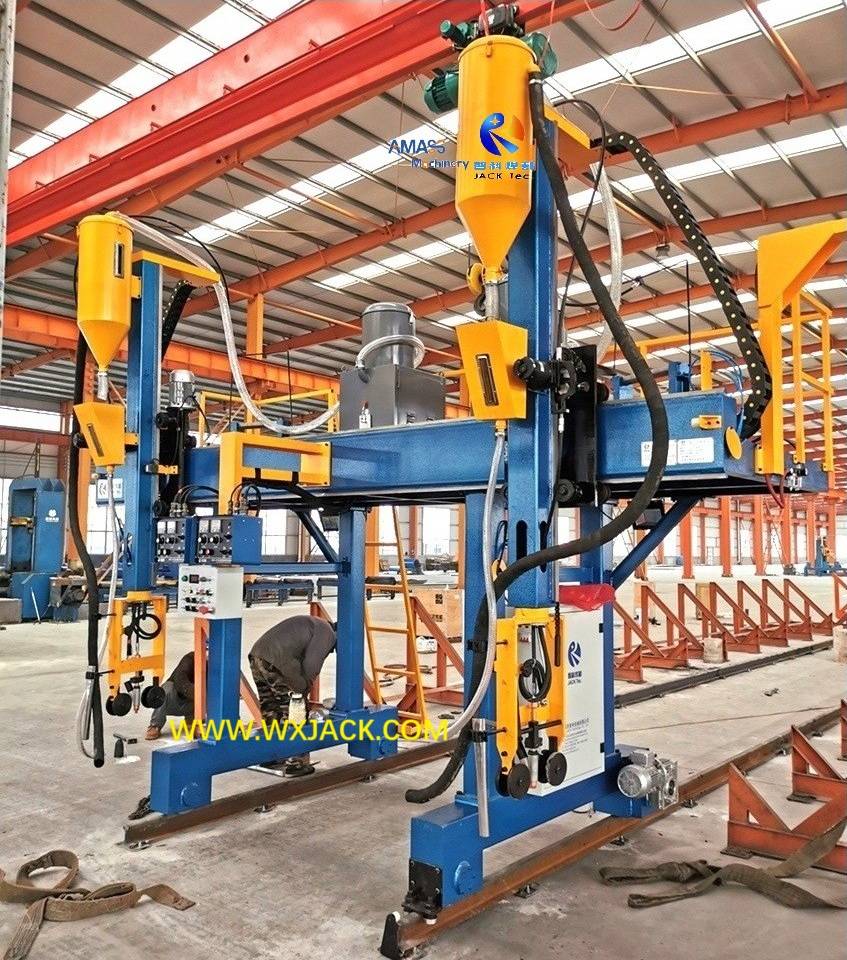

5)  La posición de soldadura ideal dirigida por el posicionador de soldadura para lograr es la soldadura de filete de 45 ° , que es similar a la máquina de soldadura de arco sumergido de haz H; A veces, la posición de soldadura plana también es un buen objetivo si no hay soldadura de filete de 45 ° disponible: ( Fig.1 )

3. Especialidades de la serie HB Posicador de soldadura de mesa de trabajo único:

1) Una de las ventajas de este tipo de equipo de posicionamiento de soldadura es su fácil manejo. La estructura del producto determina la estabilidad suficiente del cuerpo de la máquina, y no es necesario tener base para la instalación;

2) Otro es que este producto de equipo de soldadura se usa a menudo junto con el manipulador de soldadura (o llamado Boom de la columna de soldadura), o robot de soldadura, o rollo de giro de soldadura, etc., para formarse en un centro de soldadura flexible. Esta es la razón por la que es un tipo de maquinaria de soldadura de uso general de uso general.

4. Parámetros técnicos de la serie HB Posicionador de soldadura de la tabla de trabajo único de trabajo medio:
