Máquina de soldadura de haz de la serie LHA de la pieza de trabajo grande

A. Uso amplio de la máquina de soldadura de haz de alta viga de LHA :

1. Como la estación media en el grupo de máquinas sobre la soldadura de la producción de haz H , la serie LHA marco de pórtico ih el equipo de sierra  se puede ver en todas partes, en todas las instalaciones de la industria de la estructura de acero, que ofrecen una soldadura de calidad superior h que vea de diferentes tamaños:

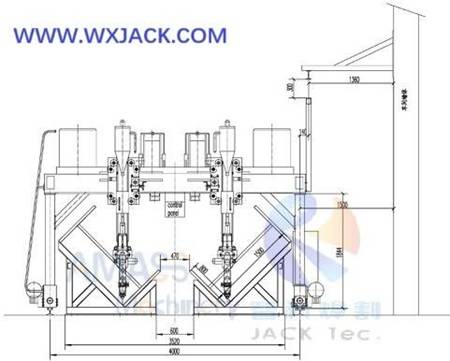

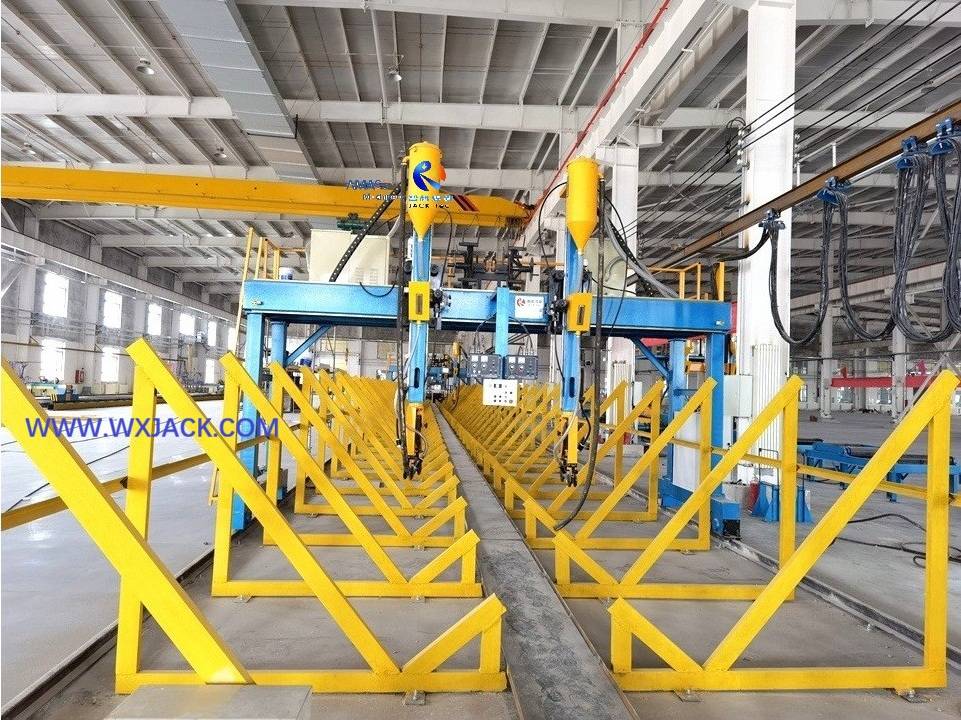

1)  Bosquejo de diseño en las máquinas de operación media del modelo LHAZ : ( Fig. 1)

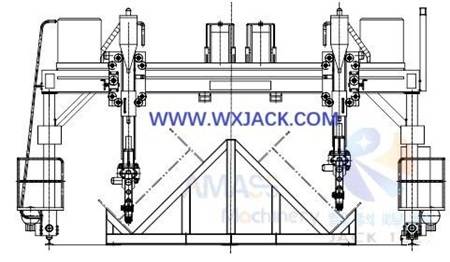

2)  Bosquejo de diseño en modelos de operación lateral del modelo LHAC : ( Fig.2 )

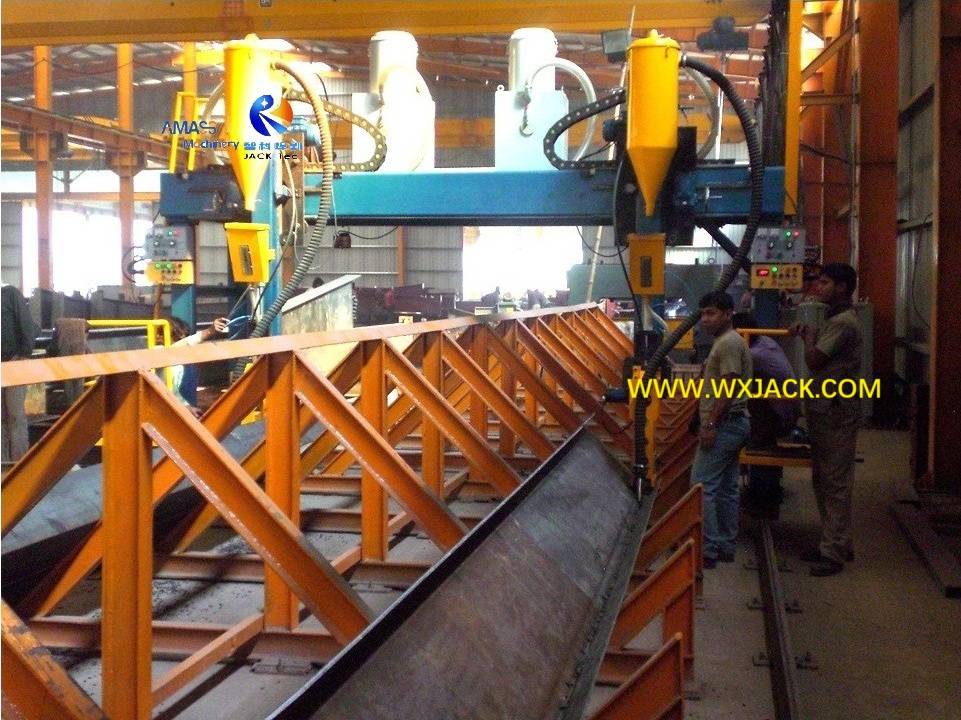

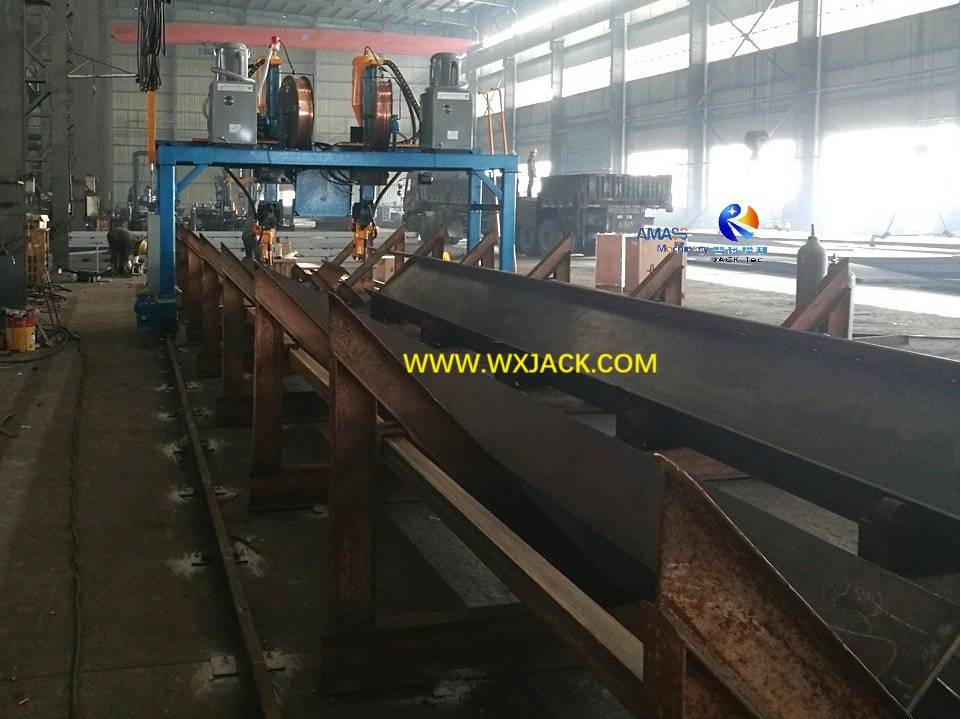

3) Wuxi Jack LHA4Z Model Center Operación de 4,000 mm de tramo de riel, entrega 1,200 mm de haz HEAGH H: ( Fig.3 )

2. La opción perfecta para soldar haz H grande con marco de pórtico ih Máquina de soldadura de sierra de viga:

1) La máquina del marco de la serie LHA es solo una solución adecuada en la soldadura de haz H grande. Aquí ' grande ' se refiere a una placa gruesa de h viga, con un grosor de 40 mm a 80 mm . Esto se beneficia de :

a)  Posición de filete de 45 ° de h viga;

b)  corriente de soldadura grande en sierra;

C)  3 opciones de: arco único (alambre único), arco gemelo (alambres dobles de arco único), arco en tándem (alambres dobles arco doble);

2)  Rendimiento: la soldadura de sierra en un haz H grande puede obtener una costura de soldadura superior de : longitud larga/ penetración completa y cara de cubierta amplia:

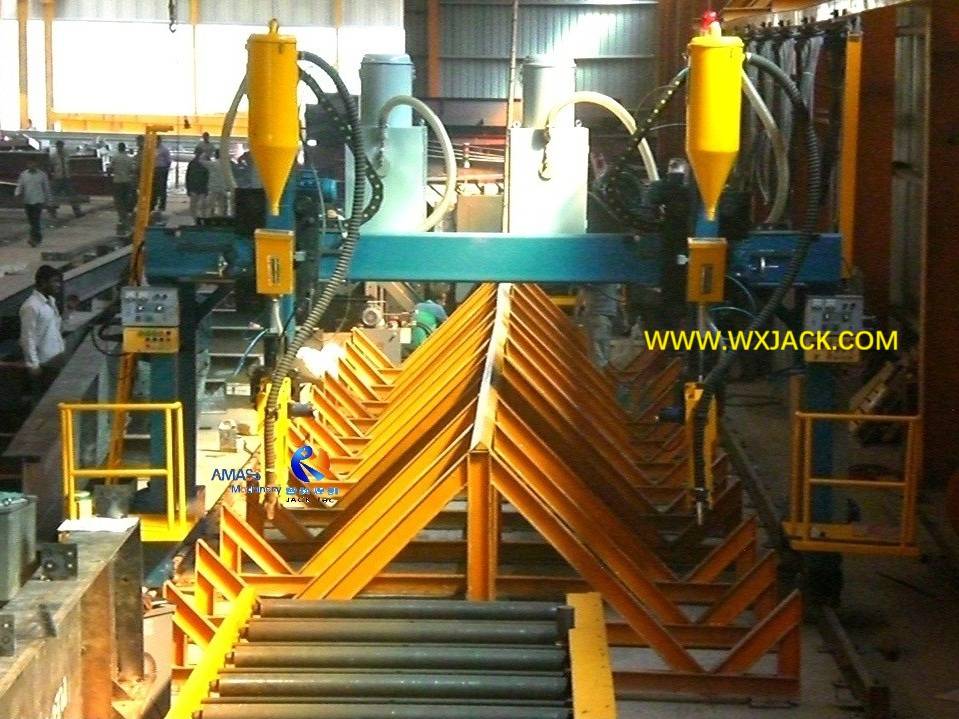

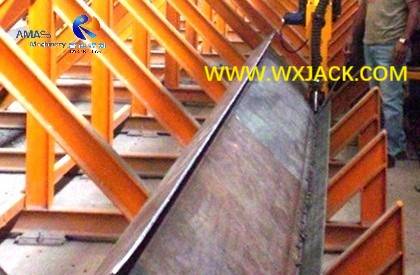

3) Viga H grande en una posición de 45 ° en bastidores de soporte y antorcha de soldadura, en Wuxi Jack LHA5C Manaina: ( Fig.4 )

B.  Despliegue de células de funciones principales en la máquina de soldadura de pórtico de haz LHA I H:

La manipulación en todas las unidades de funciones se realiza en la condición previa, estos componentes se implementan en diferentes secciones específicas dentro de la máquina:

1. Saw Fower Supplies se colocan en el piso del taller junto con los largos rieles paralelos, de manera estacionaria:

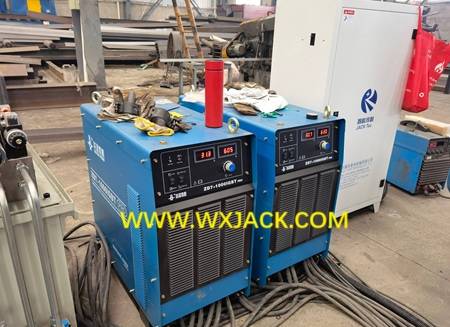

2 conjuntos de fuente de alimentación china Huayuan MZ-1250 Saw Equipada con Wuxi Jack  LHA Model Máquina: ( Fig.5 )

2. Saw Welding Asistente de unidades en Modelos LHA Marco de pórtico IH Máquina de soldadura de arco sumergido de haz:

1)  Junto con sus tolvas, las unidades de recuperación de flujo de soldadura y reciclaje se colocan en el lado superior del haz horizontal de pórtico, y se mueven junto con pórtico que se mueve durante la operación de soldadura;

2)  Los alimentadores de alambre de soldadura y las unidades de rastreo de arco de soldadura se ensamblan con antorcha de soldadura de sierra, que componen en un conjunto completo de unidad de soldadura de sierra, que se ajusta en el transporte transversal de la antorcha de soldadura. Y cada juego del carro en movimiento se instala en la cara delantera del haz del marco de pórtico:

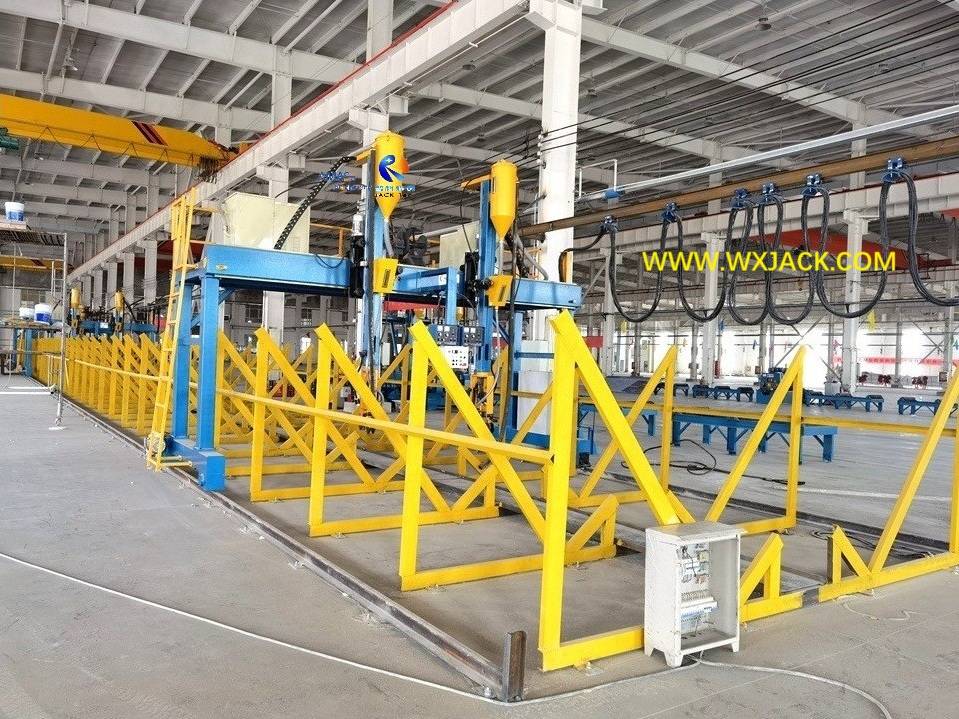

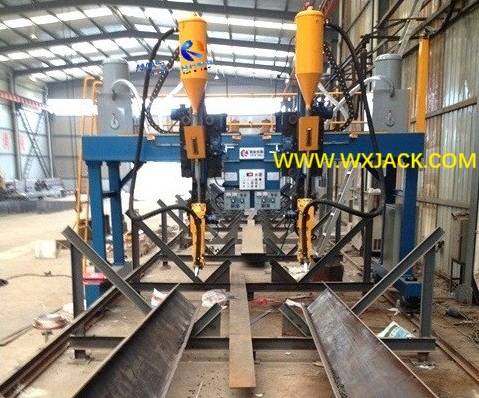

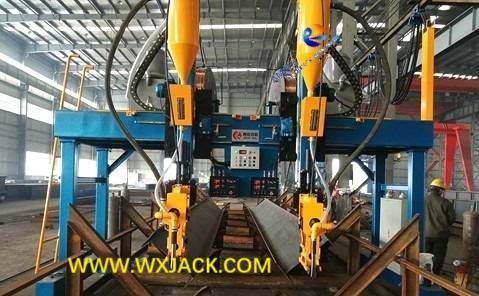

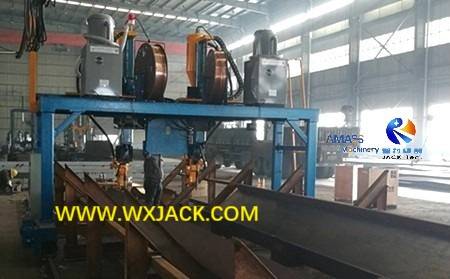

La disposición de 2 grupos de unidades de soldadura de sierra, en la cara delantera de Wuxi Jack Lha5z Modelo Tipo de operación media: ( Fig.6 )

C. Selección de modelo y combinación en el marco de pórtico LHA IH Máquina de soldadura por arco sumergido de haz:

Hay varios modelos de fuente de alimentación de sierra que se aplican en la soldadura del haz H:

1.  Arco único: ZD7-1000 ( Huayuan ) o DC-1000 ( Lincoln ):

1) Esto se refiere a la corriente de DC de Max. 1000A para soldadura por sierra. Puede cumplir con el requisito de la mayoría de la sierra mayoritaria;

2)  Para todas las máquinas de modelos LHA producida por nuestra compañía, bajo el modo de soldadura de arco sumergido de arco único , utilizamos este modelo de fuente de alimentación de soldadura;

2. Arco gemelo: MZE-1250 Huayuan o AC-1250 Lincoln en marco de pórtico ih Máquina de soldadura de sierra de haz:

1)  Esto se refiere a la corriente AC de Máx. 1250a. Rara vez se usa como fuente de energía de sierra única;

2)  En cambio, bajo el modo de sierra de arco gemelo , funciona junto con la fuente de alimentación DC-1000 o ZD7-1000 SAW. Lo que significa que un conjunto de DC-1000 y AC-1250 cada uno para Lincoln, o un conjunto de ZD7-1600 y MZE-1250 cada uno para Huayuan, que se utilizará en combinación;

3. Huayuan ZD7-1250 o Lincoln DC-1500:

Esto se refiere a la corriente de DC de Max. 1250a para Huanyuan y 1500A para Lincoln. Ambos modelos tienen una corriente demasiado grande, lo que no es aplicable para trabajar como fuente de alimentación SAW en la soldadura del haz H;

4.  Diferencia entre D.C. y A.C. La fuente de alimentación SAW en la máquina de soldadura de pórtico de haz de IH:

1) Características  de la fuente de energía de soldadura de CC en la entrega de la costura de soldadura de cráter y deposición más profundos;

2) Características  de la fuente de alimentación de soldadura de CA en la entrega de la costura de soldadura de fusión de soldadura más ancha y buena apariencia comparativa;

3) Para la máquina modelo Wuxi Jack LHA en la soldadura del haz H, la fuente de alimentación de SAW es un conjunto de Lincoln DC1000 (o Huayuan ZD7-1000) para el arco único , y, como se menciona en el segmento anterior, un conjunto de Lincoln DC1000 junto con un conjunto de Lincoln AC1250 (o un conjunto de Huayuan ZD7-1600 junto con Mze 1250 para Twin ARCOMN AHIN ARCO550 (o un conjunto de Huayuan ZD7-1600..

D. Modelo de consolas de fuente de energía de soldadura en el marco de pórtico LHA IH Máquina de soldadura de sierra de haz:

1. Para la fuente de energía de soldadura de marca Huayuan , no existe un modelo independiente para la consola de control. Comparte el mismo modelo con la fuente de energía:

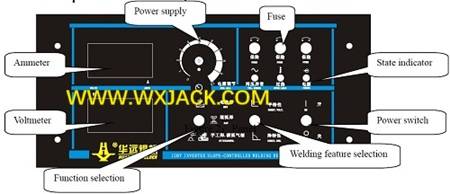

Consola de control de la fuente de alimentación de soldadura de Huayuan equipada con la máquina modelo LHA: ( Fig.7 )

2. Fuente de alimentación de soldadura de la marca Lincoln en la máquina de soldadura de pórtico de la viga LHA I H:

Para la fuente de alimentación de soldadura de marca Lincoln , la consola de apareamiento utilizada en la serie de máquinas LHA es:

1) NA-3 para la fuente de alimentación del modelo DC1000 SAW;

2)  NA-4 para la fuente de alimentación del modelo AC1250 SAW;

3)  NA-5 es la versión del control digital de última generación (parámetros de soldadura preestablecidos y en la pantalla en tiempo real);

4) El alimentador de alambre de soldadura de Lincoln también tiene el modelo de NA-3. Debe tener cuidado sin confusión entre la consola de control y el alimentador de alambre de soldadura.

E.   Operación en la serie LHA Marco de pórtico IH Equipo de sierra de haz:

1. Prepare la soldadura de sierra en la máquina de soldadura de pórtico de haz de haz:

1)  Después de ensamblar y soldado en la máquina de ensamblaje Z15/Z18/Z20 y de soldadura por tachuela, el haz H se envía y se coloca en bastidores de soporte de la máquina de modelos LHA, en la posición de soldadura de filete de 45 °, la orientación más ideal de la pieza de trabajo para obtener penetración profunda y un efecto de soldadura de carpas grande;

2)  Los bastidores de soporte se colocan y se fijan en el piso del taller debajo del pórtico:

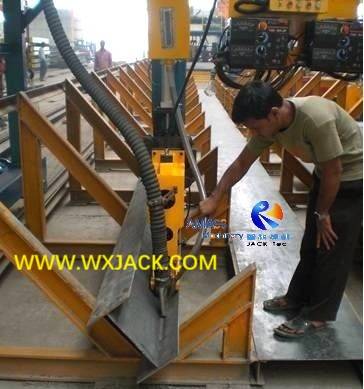

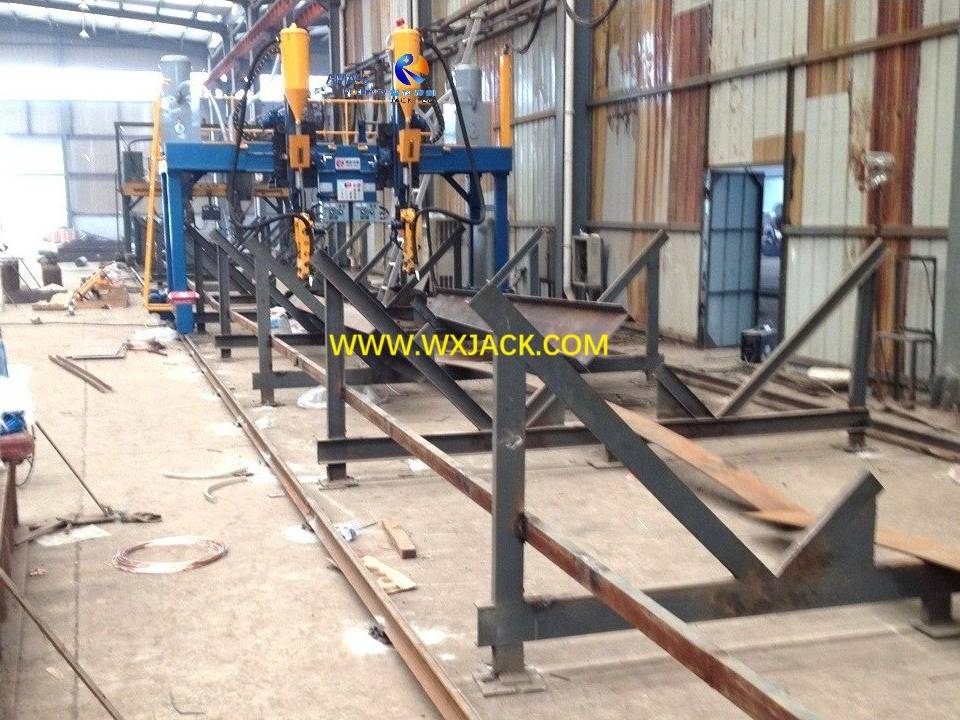

3)  Diseño del haz H, bastidor de soporte, mecanismo de la antorcha de soldadura de sierra: ( Fig.8 )

2.  Saw Welding en marco de pórtico ih Máquina de soldadura de sierra:

1)  Ajuste de posición de la antorcha de soldadura: en el proceso de soldadura por sierra, las dos piezas de carruajes que se ajustan con dos juegos de antorcha de soldadura de sierra pueden moverse hacia la izquierda y hacia la derecha a lo largo del haz transversal de pórtico en movimiento, así como hacia arriba y hacia abajo a lo largo de las dos piezas de brazos verticales, que se instalan en el haz transversal de pórtico;

2) De esta manera, durante el trabajo, los dos conjuntos de antorchas de soldadura pueden moverse a lo largo de tres direcciones de horizontal / vertical / lateral, lo que hace que su punta de soldadura con el objetivo de soldar costuras todo el tiempo. El movimiento hacia adelante y hacia atrás de las antorchas de soldadura en el plano horizontal se realiza con pórtico que se mueve a lo largo de los rieles:

3)  Vista frontal en Wuxi Jack Lha5z Modelo Máquina de operación media, y sus piezas de h viga: ( Fig.9 )

3.  Rastreador de costura de soldadura: en un conjunto de máquina de soldadura de pórtico de viga modelo IH LHA, hay dos conjuntos de unidad de rastreo de costura de soldadura automática, que se instalan en el extremo frontal de los carruajes de soldadura, una unidad de rastreo en un carro cada una:

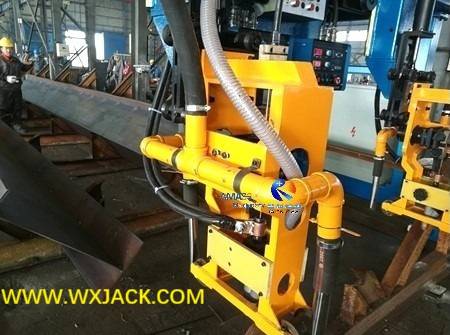

Rastreador de costura de soldadura equipado en Wuxi Jack LHA Modelos Máquinas: ( Fig.10 )

4. Para la implementación de la sierra en H Beam, el pórtico se mueve a lo largo de rieles paralelos a una velocidad de trabajo ajustable;

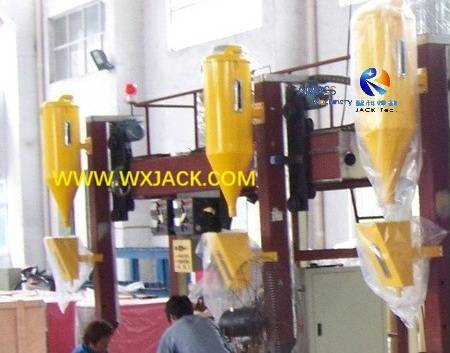

5. La máquina de la serie LHAC también está equipada con una unidad automática de depósito de flujo de soldadura y recuperación: ( Fig.11 )

F.  Parámetros técnicos de la máquina de soldadura de pórtico de haz LHA H:

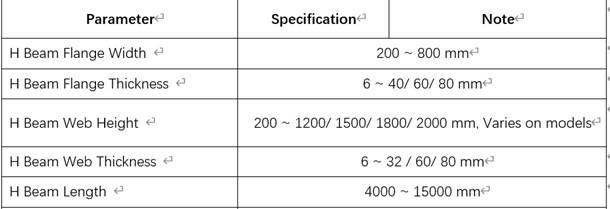

1. Dimensión del haz H terminado: ( Fig. 12 )

2.  Configuración de unidades de soldadura a máquina :
