Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz

A.   Aplicación de la línea de máquina de producción de haz de haz soldado HB1800:

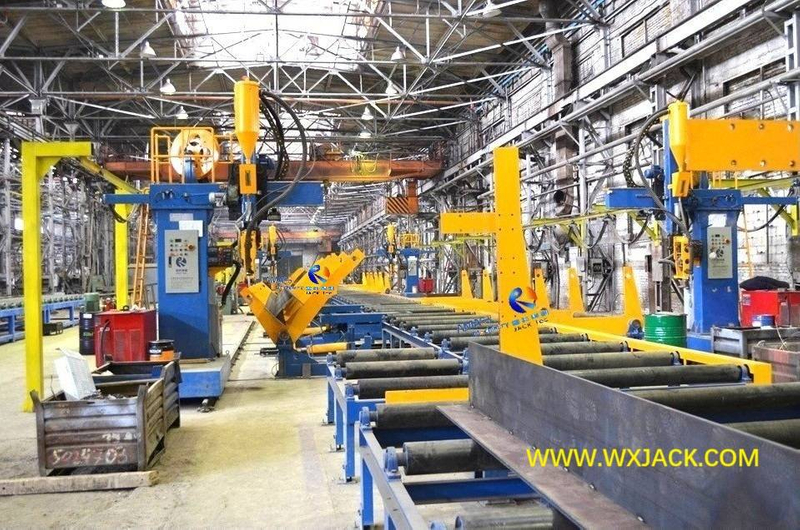

1.  Antecedentes: las tres primeras fotos adjuntas representan los tres equipos de producción de haz Core I H , que forman el grupo de ejecución básico de la línea semiautomática del modelo HB1800 para la producción de haz H soldado;

2.  Para la introducción en esta línea de producción,

Cubriremos temas de:

1)  El equipo de producción de haz H constituye: operación 1^ST , ensamblaje, soldadura, enderezado, equipo logístico auxiliar (60 ° / 90 ° / 180 °, transmisión);

2)  Número de operadores y habilidades esperadas para trabajar en la línea de producción.

B.  Uso y ventajas de HB1800 Modelo Semiautomático Soldado IH GRUPO DE EQUIPO DE PRODUCCIÓN DE VIDA:

1.  Función:

Esta línea de equipo de la máquina es para producir haz H soldado y haz T de tamaño medio a grande, en forma de máquinas herramientas individuales de:

1)  máquina de ensamblaje del haz del modelo IH Z18;

2)  máquina de soldadura de haz modelo IH LHA5Z para SAW (soldadura por arco sumergido);

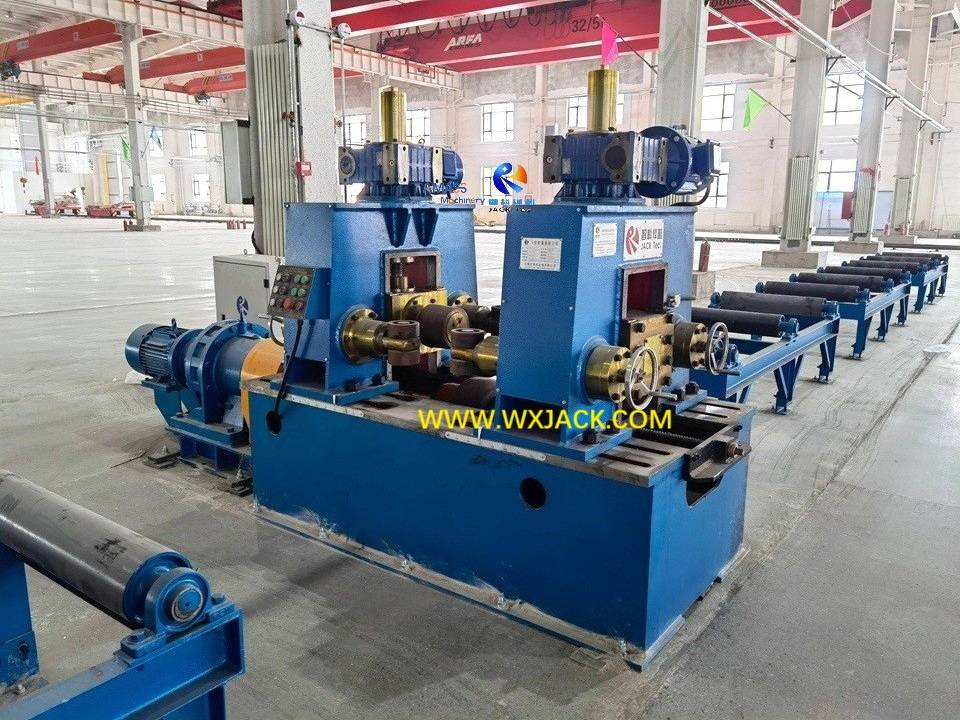

3)  Máquina de alisado de brida de haz HyJ800 o YTJ IH:

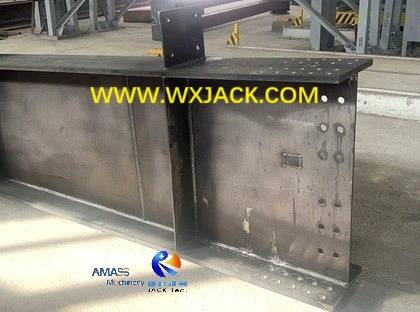

La viga H soldada terminada producida Wuxi Jack 3 en 1 I H H VIDE MÁQUINA DE BELO : ( Fig.1 )

2.  Ventajas de HB1800 Equipo de producción de haz Hb1800 Seldomático H de haz:

1)  disposición flexible en el modelo y la cantidad de cada conjunto de equipos;

2)  Diseño maniobrable de la máquina herramienta;

3)  Bajo y graduación (múltiple generación) en la inversión --- El cliente puede realizar la compra en los equipos de producción de haz de tres h mencionados anteriormente, ya sea con una inversión única o establecida en el conjunto de uno más urgente. Esto puede aliviar la presión financiera en un gran grado de cliente, cuando el presupuesto es ajustado.

C.  Las máquinas herramientas constituyen en la línea de máquina de producción de haz soldado semiautomático:

El complejo del grupo de equipos de modelos HB1800 debe cubrir la tecnología de proceso de: corte de placa de acero de carbono (1 ^° operación), al conjunto del haz H y soldadura por tachuela, a soldadura de sierra de haz H, a alingurio de brida del haz H. Ser específico:

1. Corte de placa de acero al carbono :

1)   Esto se logra con el conjunto de la serie CNC-CG Series CNC Strip Plate Machine, sugerido que el tramo del riel de corte es de 4.000 mm. Dado que es un equipo de propósito general, y no está confinado en la línea de producción de haz I H , no es una máquina de producción de haz H típica:

2)  Wuxi Jack CNC-CG4000 Máquina de corte de placa de tira CNC como 1 Equipo de operación ^{de ST} para la producción de haz H: ( Fig.2 )

3)  Brida y corte web de la máquina de corte de placa de tira CNC: ( Fig.3 )

4)  Posición en el diseño: teniendo en cuenta su papel, en el diseño de la línea de la máquina de producción del haz IH, la máquina de corte de placa de tira CNC generalmente se encuentra e instala en SOL (inicio de la línea de producción);

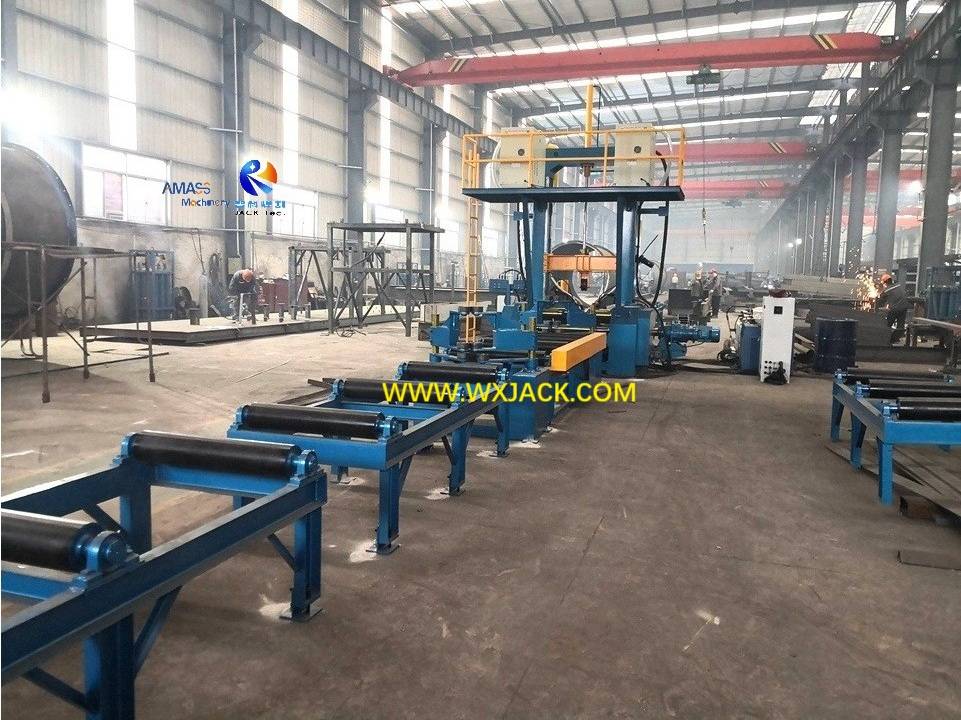

2. IH Máquina de ensamblaje de haz con soldadura por tachuela:

1) Equipo de producción de haz IH relacionado: un conjunto de máquina de ensamblaje del haz de modelo IH del modelo Z18 con soldadura de puntada. Este equipo funciona en un estilo completamente automático, lo que significa que funciona en el estilo de trabajo de:

2)  Alineación automática de brida y web y ajuste;

3)  Soldadura de manchas automáticas, equipada con 2 conjuntos de ₂ fuente de energía de soldadura de Co:

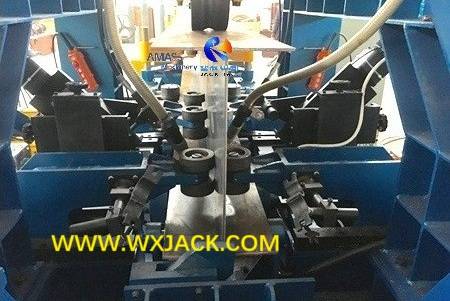

4)  Mecanismo operativo de la máquina de ensamblaje del haz IH: ( Fig.4 )

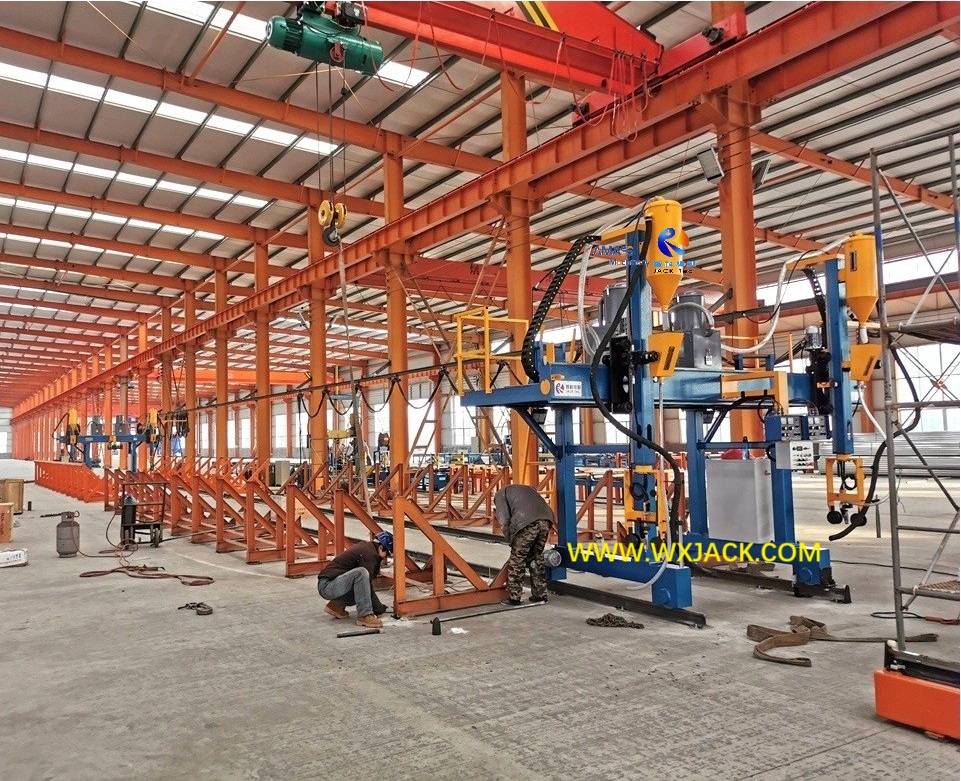

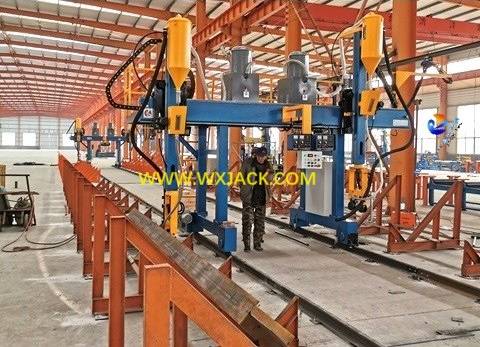

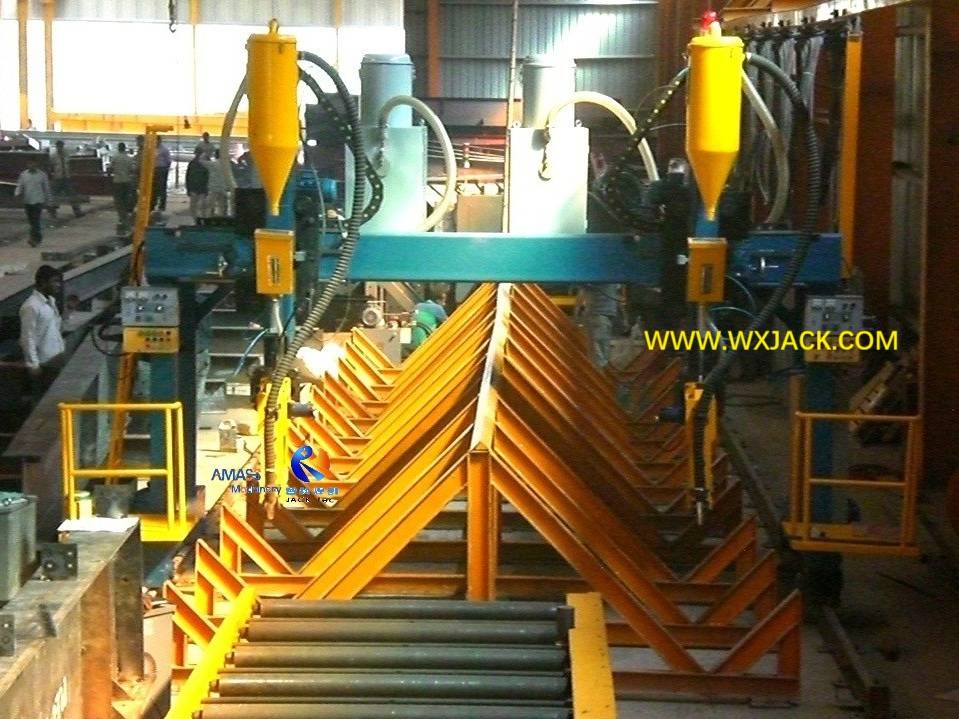

3. Soldadura por arco sumergido ih máquina de soldadura de haz:

1) Equipo de producción de haz IH relacionado: un conjunto de control del centro de modelo LHA5Z, o un conjunto de control lateral LHA5C, o un conjunto de estructura de marco mecánico de tipo T de modelo T LHT. Aquí recomendamos LHA5Z Center Control o LHT, que solo necesita un operador y, por lo tanto, ahorrar un costo variable para el cliente:

~!phoenix_var31_0!~  ~!phoenix_var31_1!~ ~!phoenix_var31_2!~~!phoenix_var31_3!~~!phoenix_var31_4!~

~!phoenix_var32_0!~ ~!phoenix_var32_1!~ ~!phoenix_var32_2!~~!phoenix_var32_3!~~!phoenix_var32_4!~

~!phoenix_var33_0!~ ~!phoenix_var33_1!~

~!phoenix_var34_0!~  ~!phoenix_var34_1!~ ~!phoenix_var34_2!~ ~!phoenix_var34_3!~~!phoenix_var34_4!~~!phoenix_var34_5!~

2)  Mild Speed Model: Considering proper straightening speed, which has similar level of running speed as assembly and welding, thus acquiring coherent working speed along the entire IH Beam Production Machine Line, we recommend HYJ-40 model, which has 9,000mm/min . Velocidad de enderezado en comparación con 17,000 mm/min. del modelo HYJ-800, y coincide con los pasos anteriores del conjunto del haz H y la soldadura por sierra;

5. Equipo de apoyo:

Necesita dos conjuntos de grúa itinerante, con al menos 5 toneladas de capacidad de carga, para mover la materia prima y la pieza de trabajo entre los grupos de máquinas a lo largo de toda la línea de producción.

6. Operadores Equipo de personal de IH Beam Production Machine Line:

1)  Número de técnicos: con el equipo automático para el ensamblaje del haz H y la soldadura por sierra, como sugerimos anteriormente, el número de operadores para esta línea semiautomática HB1800 para la producción de haz H debe ser 4 operadores más 1 operador como copia de seguridad, lo que significa: Un operador trabaja en cada máquina y un operador para una copia de seguridad, asistente y soporte;

2)  Habilidad del operador: los operadores deben comandar el conocimiento y la habilidad de soldadura de nivel medio.

D.  Parámetros técnicos de la línea de la máquina de producción de haz semi-e-eautomática HB1800:
