1. Piezas de trabajo de la máquina redondeadora de bordes de modelos pequeños:

1) Función: Como su nombre indica, esta máquina es para recortar, despuntar, desbarbar y redondear bordes de:

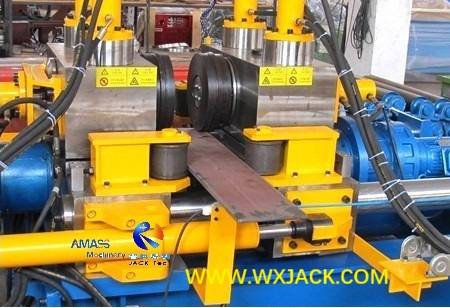

a) Placas de acero largas de pequeño ancho: ( Fig.1 )

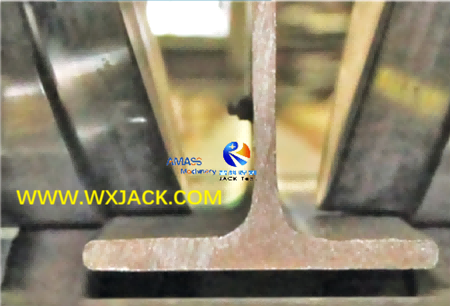

b) Brida de viga IH: ( Fig.2 )

2) Especificaciones de la pieza de trabajo de la máquina redondeadora de bordes de vigas y placas pequeñas IH:

a) El ancho máximo de placas de acero y bridas es de 1000 mm. En condiciones prácticas, el ancho visto común está en el rango de 200 mm ~ 800 mm;
b) El espesor de la placa de acero está en el rango de 8 mm a 40 mm;
c) La longitud es de 1000 mm a 12 000 mm, y puede ser más larga si el cliente lo necesita:

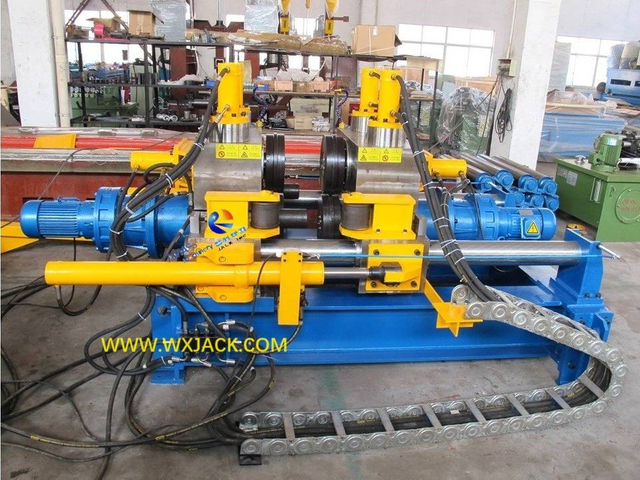

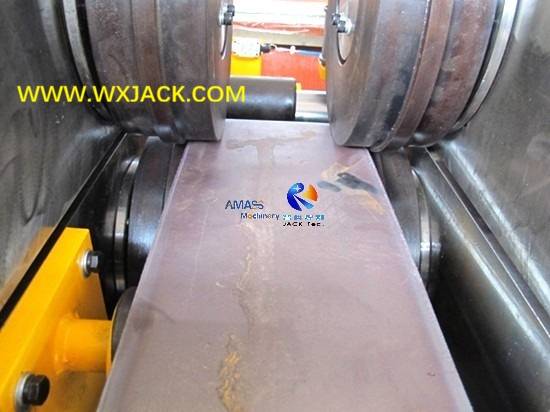

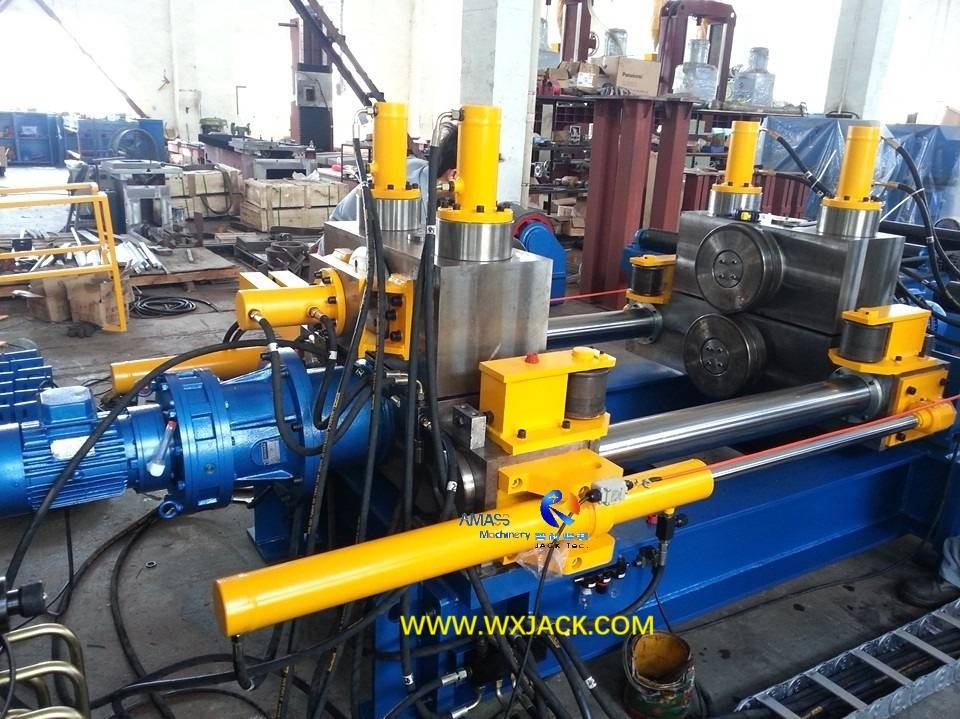

Vista detallada del momento de operación de la máquina redondeadora de bordes de placas pequeñas Wuxi JACK: ( Fig.3 )

2. Por qué las piezas de trabajo deben recortarse con una placa de acero y una máquina redondeadora de bordes de bridas de vigas IH:

1) Entornos con alta humedad para la operación de maquinaria:
cuando se planifica o se espera que maquinarias, construcciones o proyectos se apliquen y construyan en ambientes rigurosos, como al aire libre, junto al mar, en el mar, río y lago, donde la erosión del viento y la lluvia, el vapor y el vapor son inevitables y frecuentes, los requisitos sobre la capacidad de adhesión del recubrimiento y la pintura en estas construcciones de maquinaria y proyectos deben elevarse en consecuencia, el rendimiento de la pintura debe ser resistente y duradero;

2) Medidas efectivas tomadas con la máquina redondeadora de bordes de bridas de vigas IH y placas pequeñas:

a) Una de las soluciones imprescindibles para la producción y construcción de estas maquinarias y proyectos es recortar los bordes de las piezas de trabajo en ángulos redondos de R2,0 mm a R3,0 mm , normalmente R2,5 mm , lo que aumenta en gran medida la capacidad de adhesión de pintura y recubrimiento de los bordes de las bridas de la placa de acero y de la viga IH;
b) Para este propósito, la máquina cortadora y redondeadora de bordes es un equipo muy importante y esencial para realizar el recorte de piezas de trabajo;

3. Características de operación y estructura principal de la máquina redondeadora de bordes de placas pequeñas y bridas de vigas IH:

1) Uso amplio: los modelos RH1000 y RH800 son los productos más vendidos de la máquina redondeadora de bordes de la serie RH , y se centran en la subdivisión de placas de acero de ancho pequeño y bridas de vigas en H;
2) Diferencia estructural: Al beneficiarse del ancho reducido de las piezas de trabajo, no es necesario instalar rodillos de presión hacia abajo en el área de trabajo de la máquina para redondear los bordes. Esta es la diferencia crítica entre los modelos pequeños (RH800, RH1000) y los modelos grandes (RH1500, RH2000, RH2500, RH3000). Máquina redondeadora de bordes de placas de acero grandes : los rodillos de presión hacia abajo sirven para mantener la planitud en la superficie de placas de acero de gran ancho durante la operación de redondeo de bordes, que tienen un ancho de hasta 3000 mm:

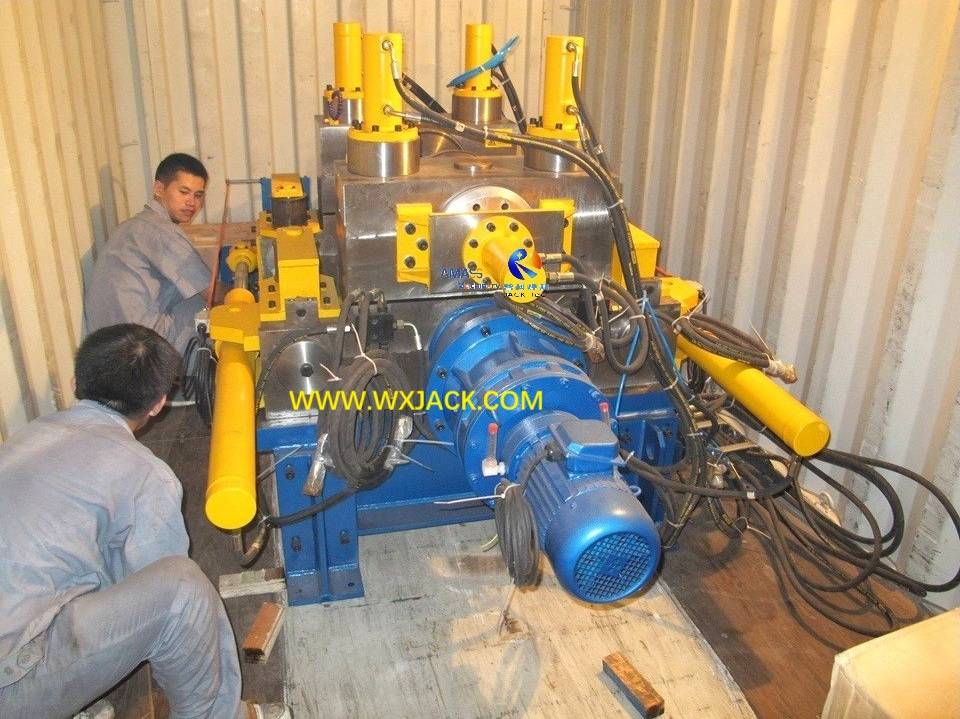

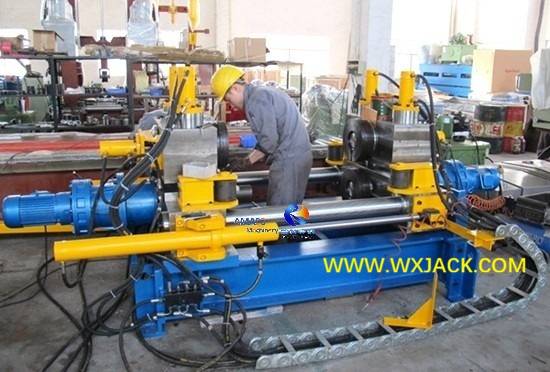

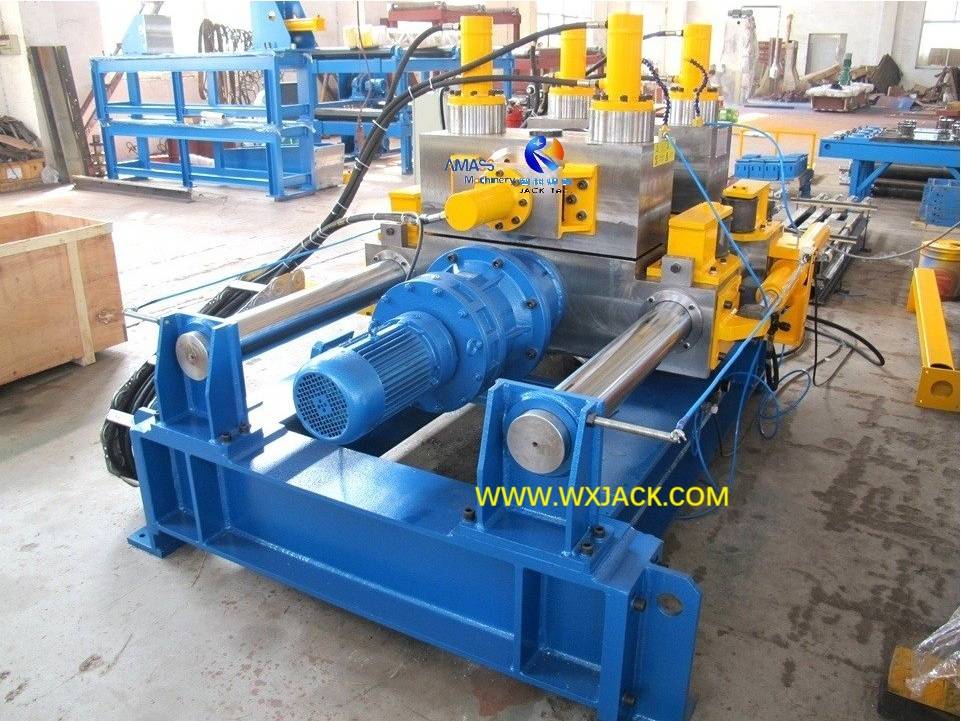

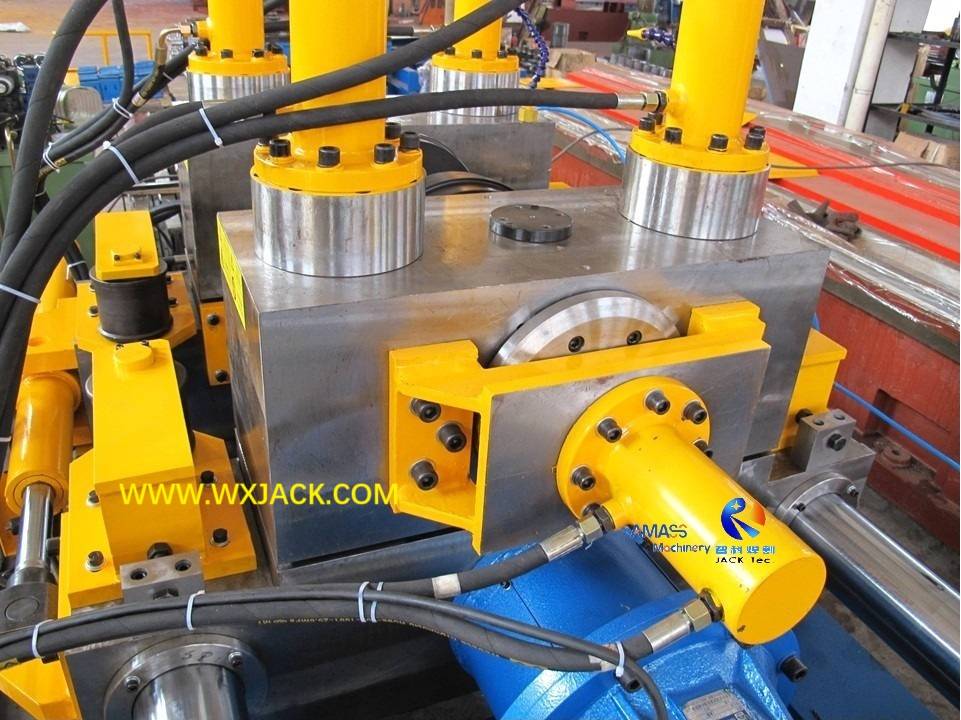

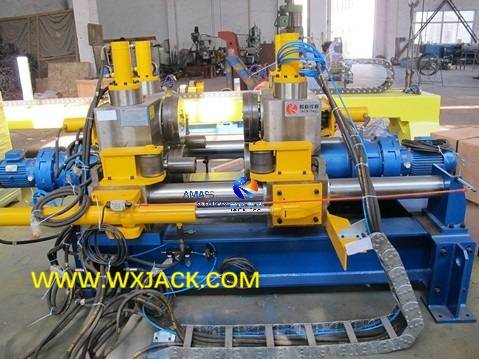

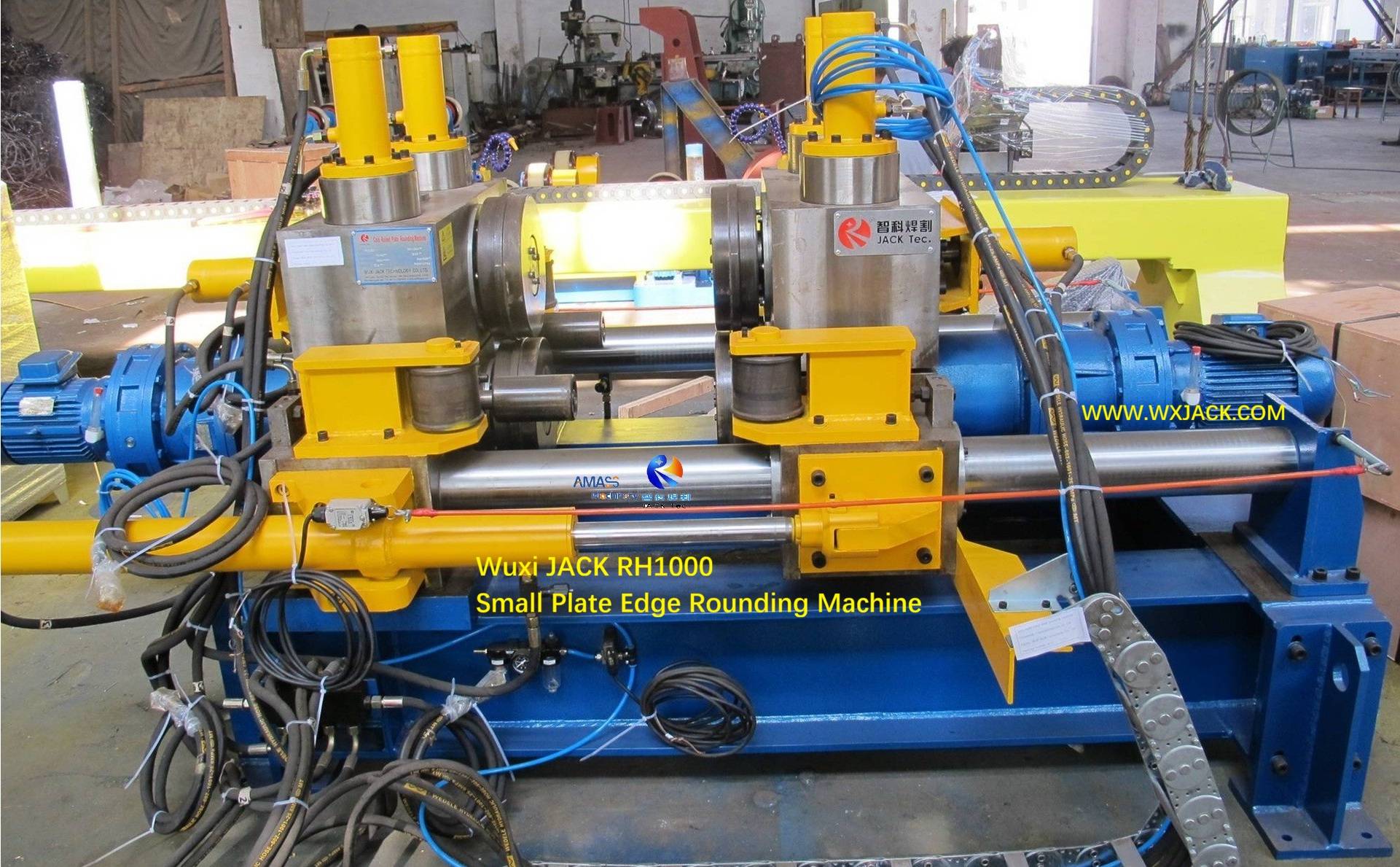

a) Estructura mecánica y zona de operación central de Wuxi JACK RH800 y Modelos RH1000 Máquina redondeadora de bordes de placas pequeñas: ( Fig.4 )

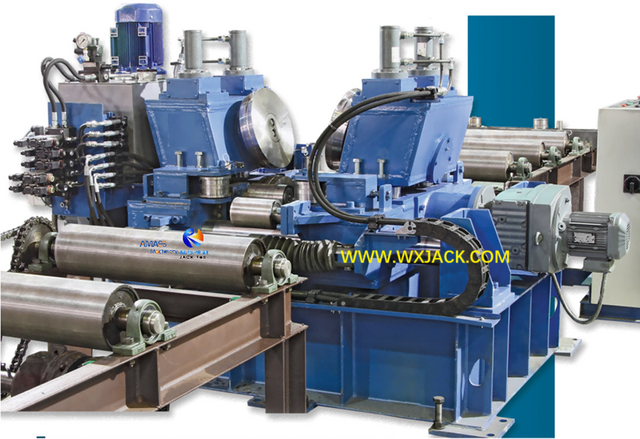

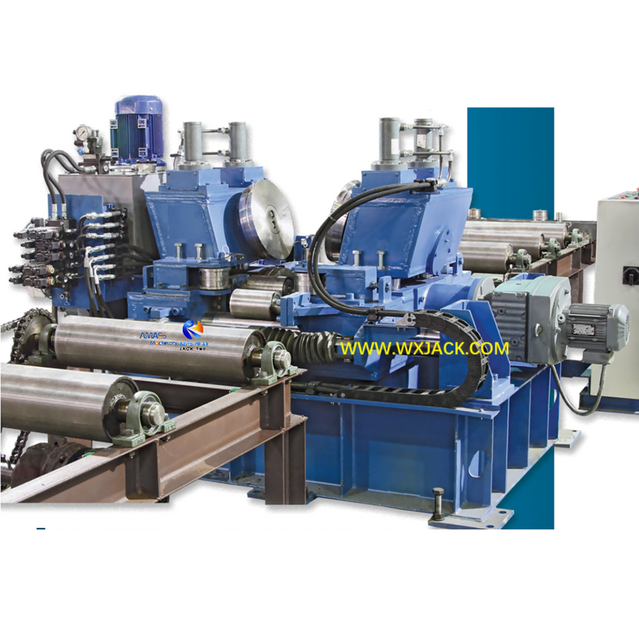

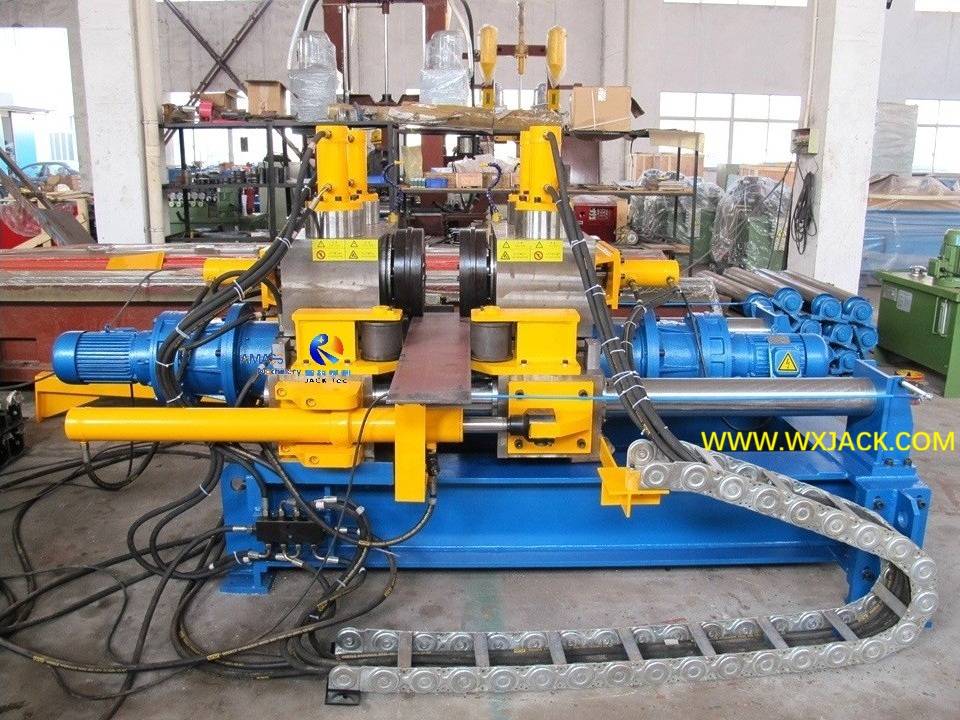

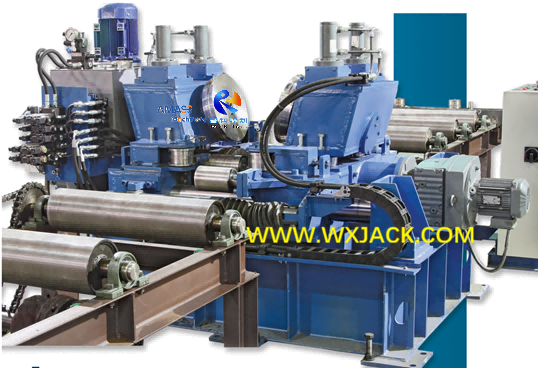

b) Máquina redondeadora de bordes de bridas de vigas Wuxi JACK RH800 modelo I H : ( Fig.5 )

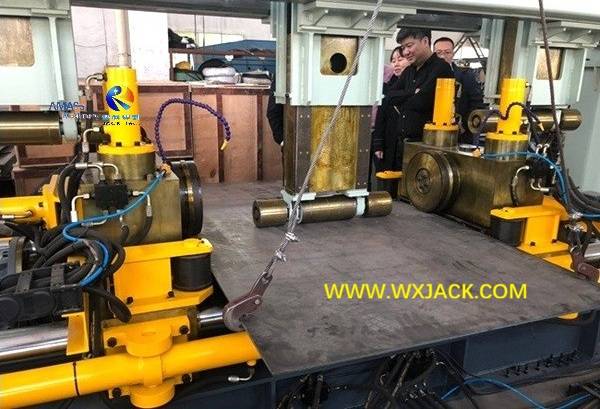

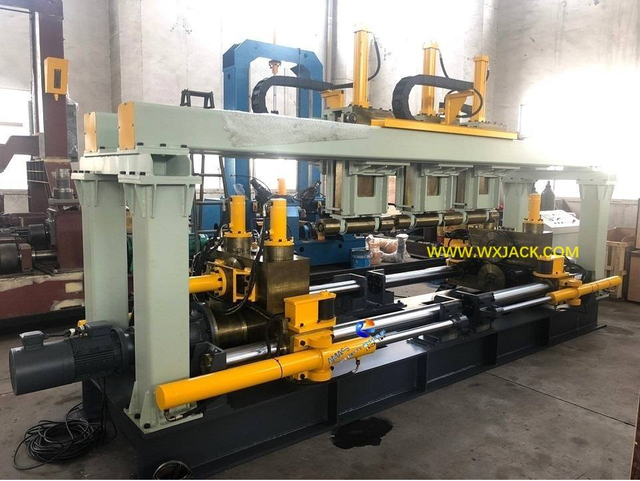

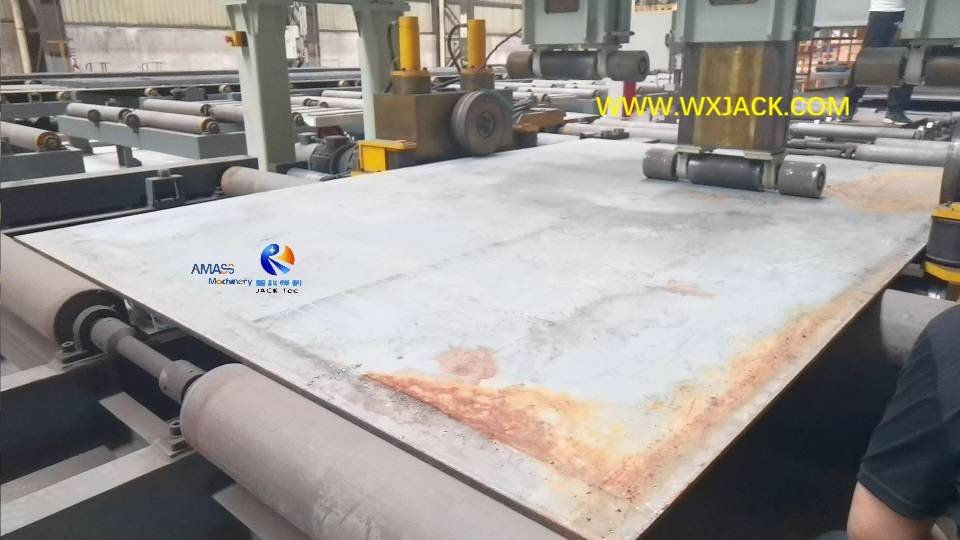

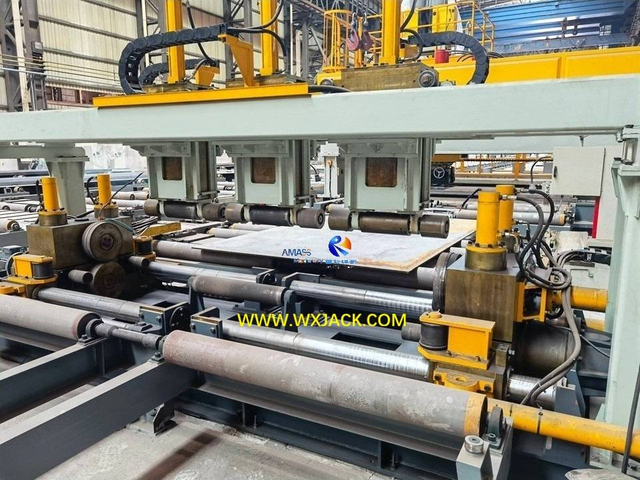

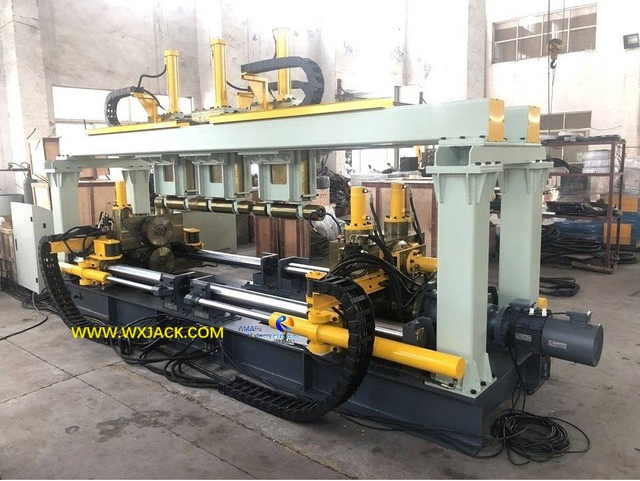

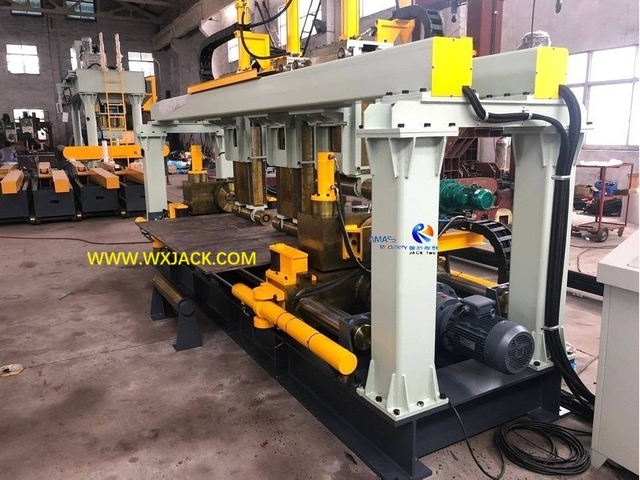

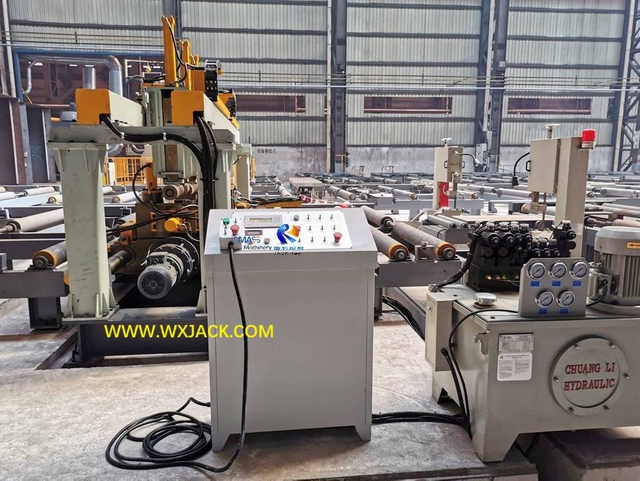

c) El cliente tuvo FAT ( prueba de aceptación de fábrica ) en la máquina redondeadora de bordes de placa de acero grande modelo Wuxi JACK RH3000 antes de la entrega: ( Fig.6 )

4. Estructura de la máquina redondeadora de bordes de bridas de vigas IH y placas pequeñas:

1) En base a esta diferencia de aplicación, los modelos pequeños RH800 y RH1000 no necesitan la complicada estructura mecánica de marco de caja como en el caso de las máquinas de los modelos grandes RH1500 a RH3000. Sólo una base de estructura principal mecánica de baja altura y estructura abierta puede cumplir con la tarea de corte de bordes de alto nivel y alta velocidad en la pieza de trabajo;
2) Puntos fuertes: Por lo tanto, los modelos pequeños de placas de acero RH1000 y RH800 y la máquina redondeadora de bordes de bridas de vigas IH tienen las ventajas de un tamaño compacto, fácil instalación, reubicación y operación conveniente.

1. Modo de funcionamiento en la máquina redondeadora de bordes de bridas de vigas en H y placa de acero modelos RH:

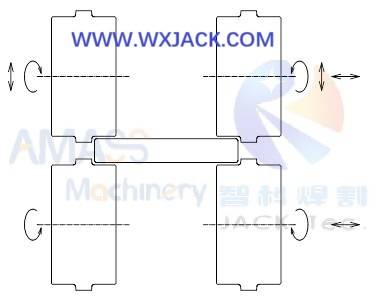

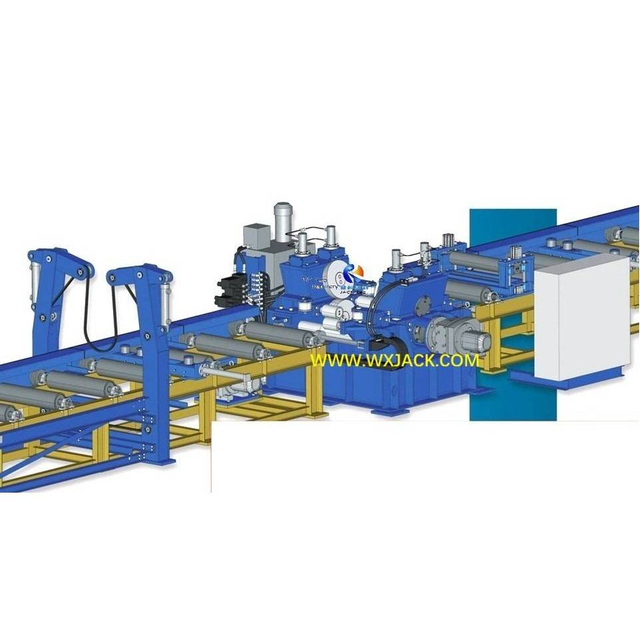

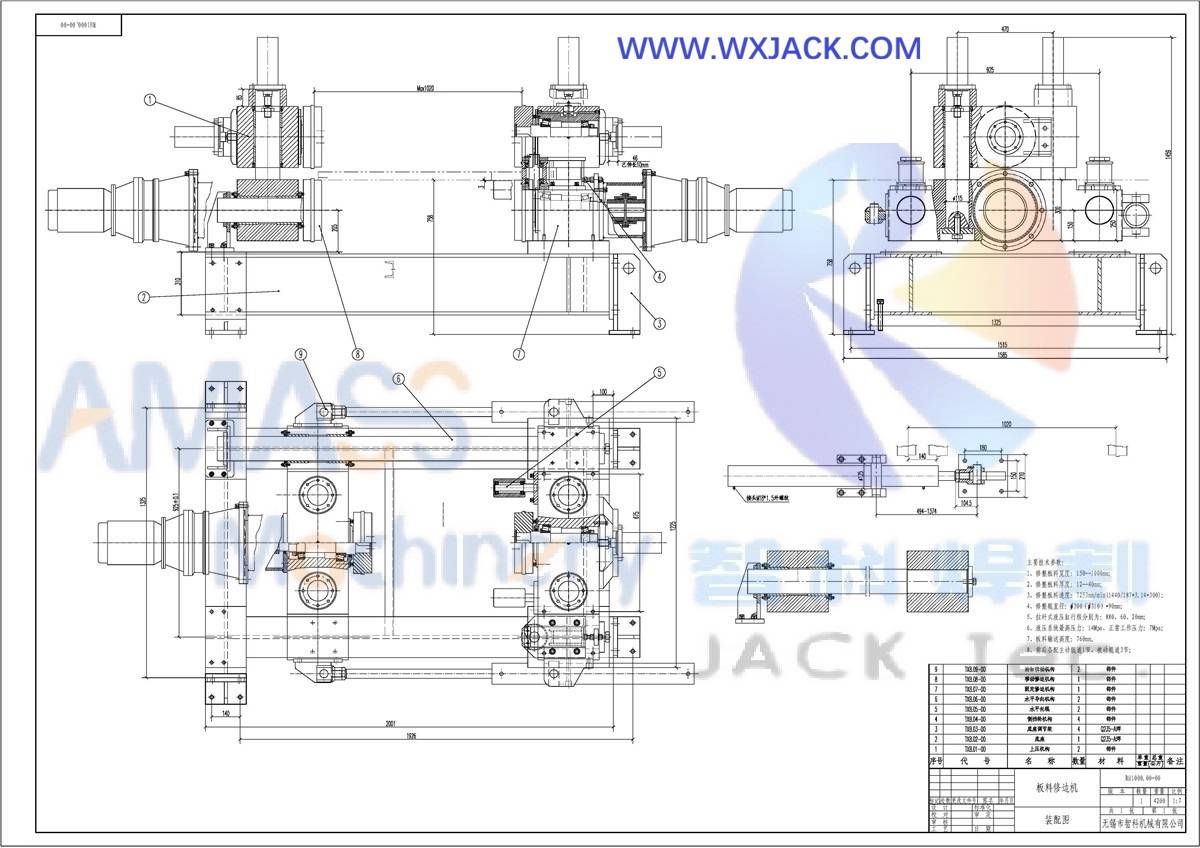

a) Boceto de diseño sobre el principio general de la máquina redondeadora de bordes: ( Fig.7 )

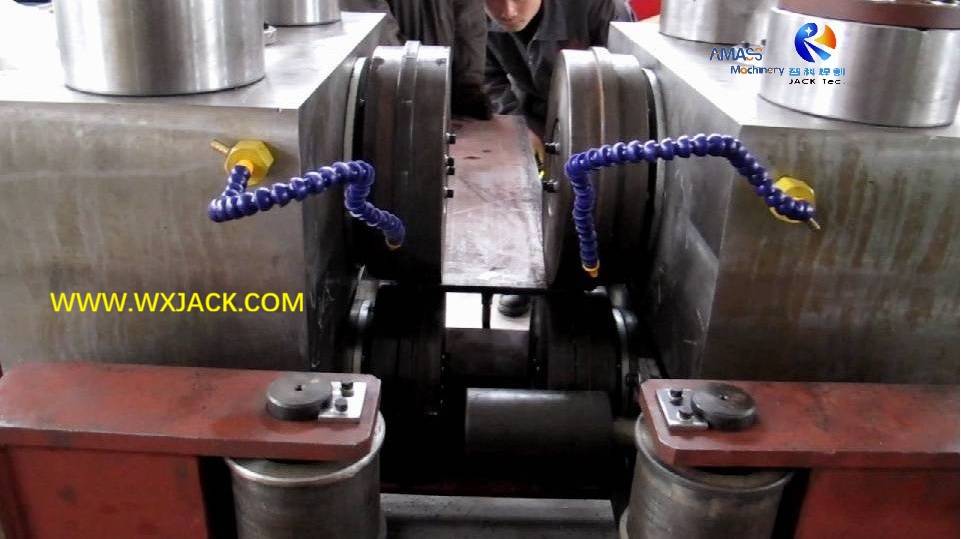

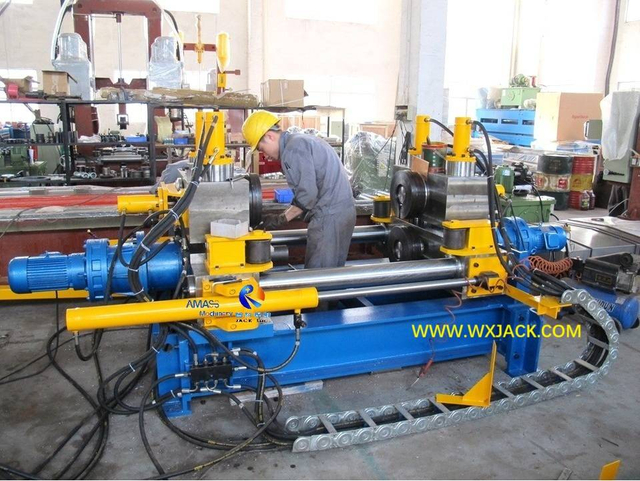

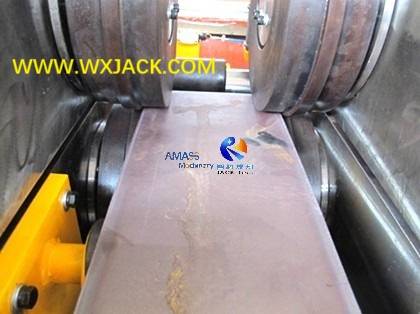

b) Redondeo de bordes en placa pequeña durante la puesta en servicio de la máquina: ( Fig.8 )

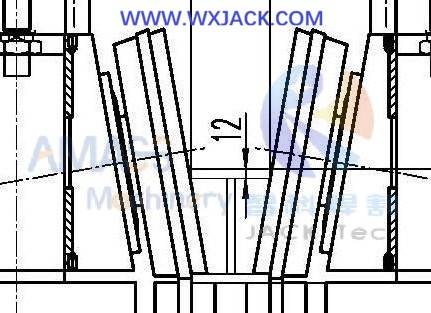

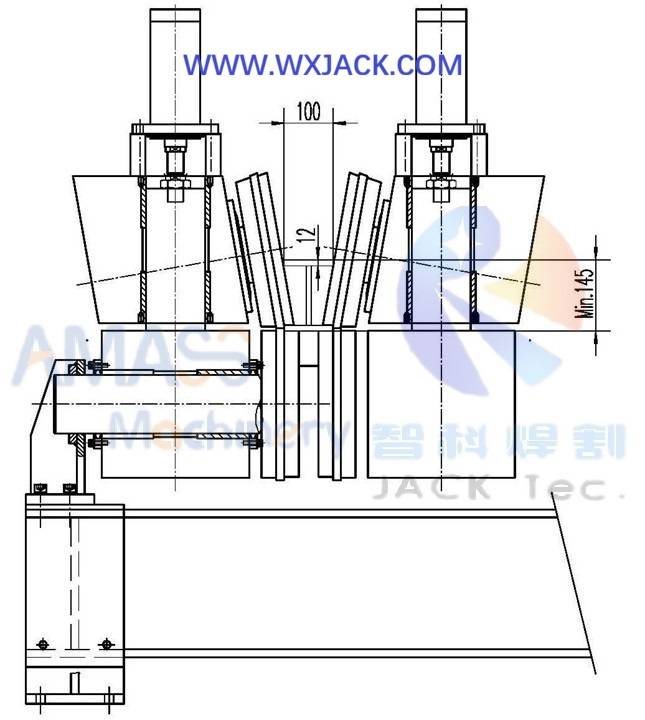

c) Croquis de diseño sobre la orientación de los rodillos del redondeo del borde del ala de la viga I H : ( Fig.9 )

1) En pocas palabras, esto se puede describir como ' 4 puntos sometidos a fuerza ', como se muestra en los bocetos y la fotografía anteriores: En una pieza de trabajo (placa de acero y viga H), hay 4 bordes arriba y abajo, izquierda y derecha, en total;
2) Zona central: En consecuencia, hay 4 piezas de rodillos para redondear bordes, en la zona de operación de la máquina redondeadora de bordes. Estas 4 piezas de rodillos para redondear bordes pueden tener su posición ajustada tanto en forma horizontal como vertical, acomodándose a diferentes anchos y espesores de la pieza de trabajo;

3) Operación de la fuerza impulsora en la máquina redondeadora de bordes de bridas de vigas en H y placa pequeña serie Wuxi JACK RH:

a) Dicha modulación de posición en los rodillos de redondeado de bordes se acciona con cilindros de aceite hidráulico, considerando la gran fuerza involucrada durante la operación de redondeado de bordes;
b) Despliegue: esta es la razón por la que vemos tantas piezas de cilindros de aceite instaladas en la zona de trabajo central de la máquina, instaladas tanto en orientación horizontal como vertical. En general, hay un total de 13 piezas de cilindros de aceite en un juego de máquina redondeadora de bordes Wuxi JACK, que cumplen diferentes funciones:

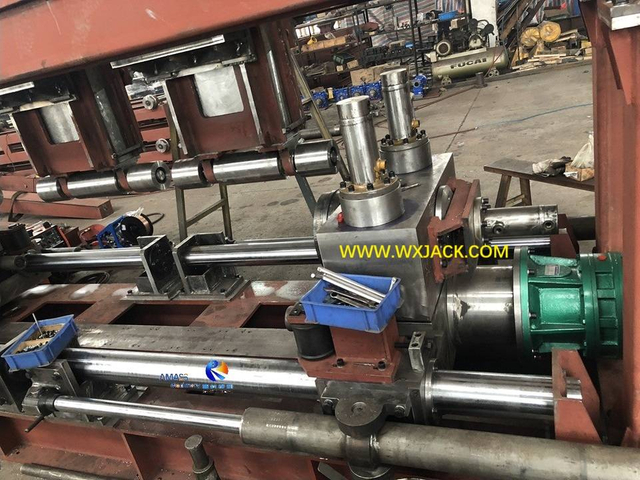

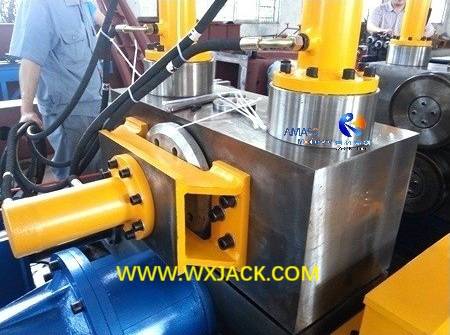

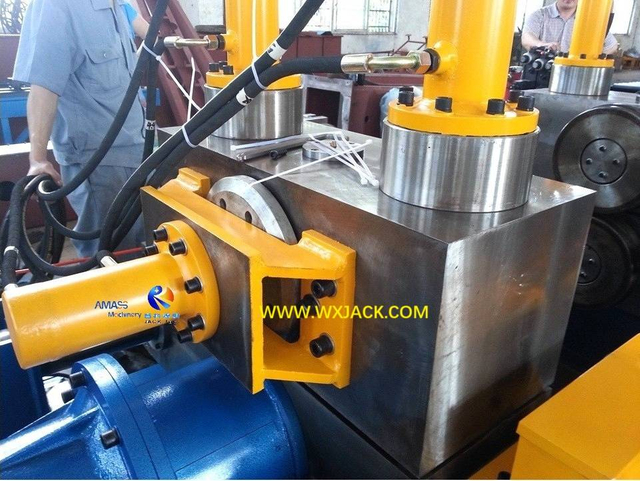

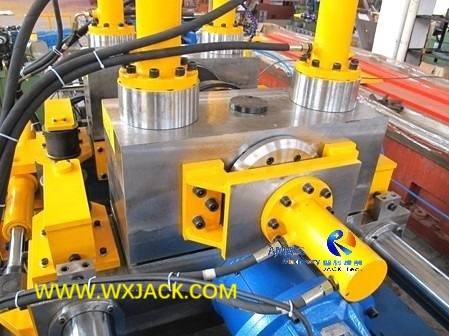

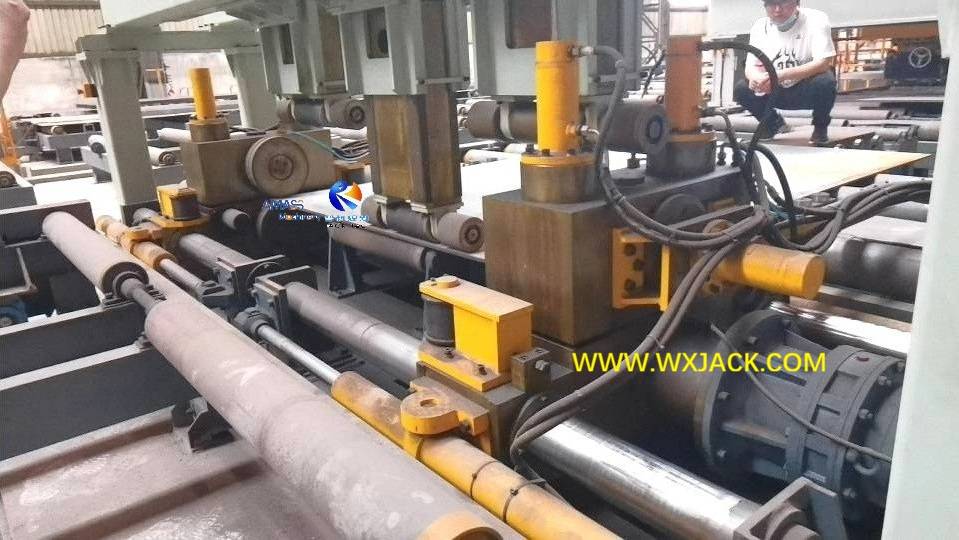

c) Diferentes cilindros de aceite hidráulico en los modelos de máquina redondeadora de bordes Wuxi JACK RH: ( Fig.10, 11 )

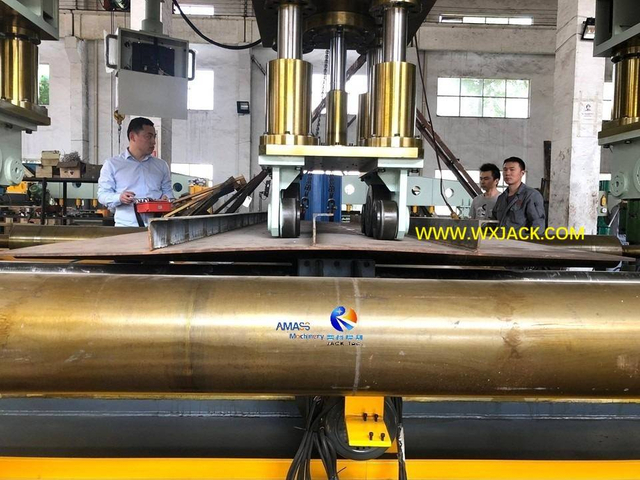

4) Máquina con principio similar: Esto puede recordarle a la máquina enderezadora de vigas H con accionamiento motorizado e hidráulico , que tiene una teoría de enderezamiento similar a la del redondeo de bordes, pero apunta a diferentes aspectos de la pieza de trabajo (placa de acero y viga H) y tecnología de proceso (redondeo y enderezamiento de bordes);

2. Orientación diferente de los rodillos actuantes en la brida de viga IH versus la máquina redondeadora de bordes de placa pequeña:

1) Qué es diferente: Como se muestra en la figura 8 anterior y 9a continuación, la orientación de los pares superiores de rodillos para redondear bordes es ligeramente diferente para el ala de la viga H, en comparación con la condición de redondeo de bordes en una placa de acero, lo que conduce a la variación correspondiente de la estructura mecánica de la máquina. Se muestra a continuación:

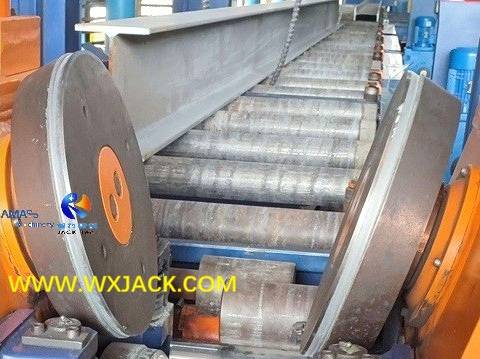

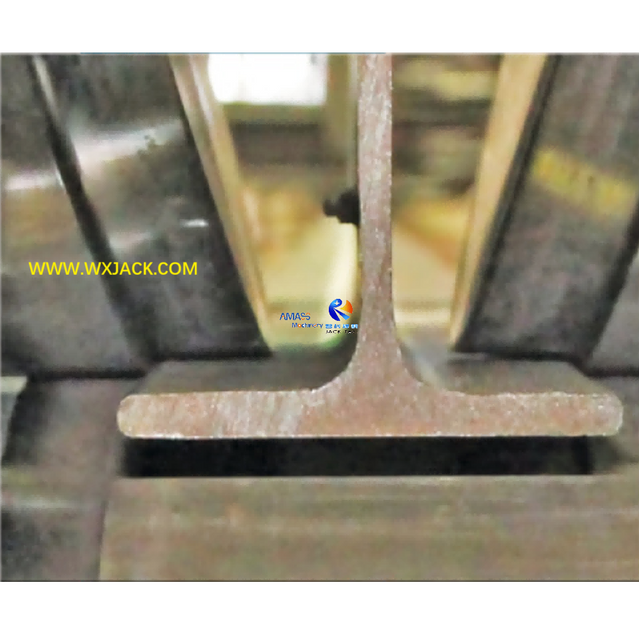

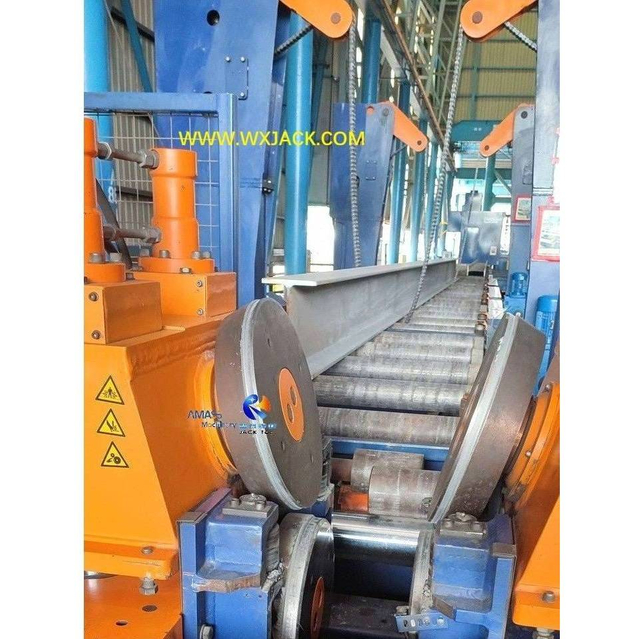

a) Rodillos redondeadores de borde emparejados superiores colocados inclinadamente en el ala de la viga H : ( Fig.12 )

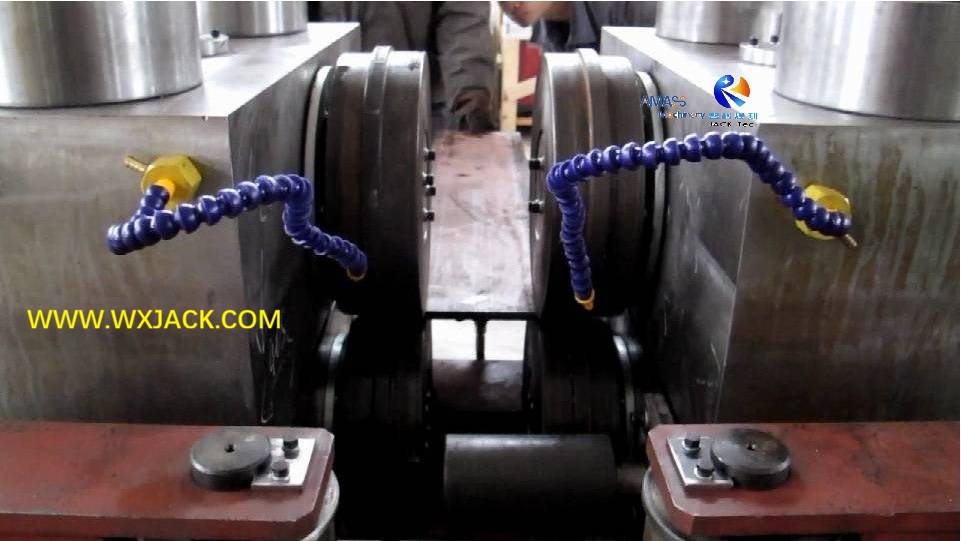

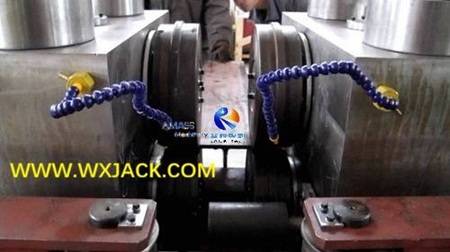

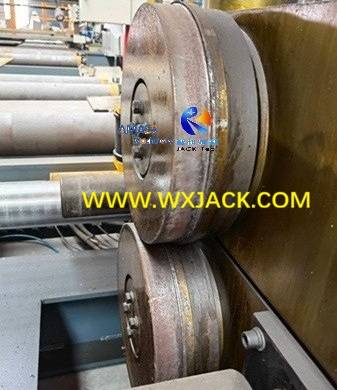

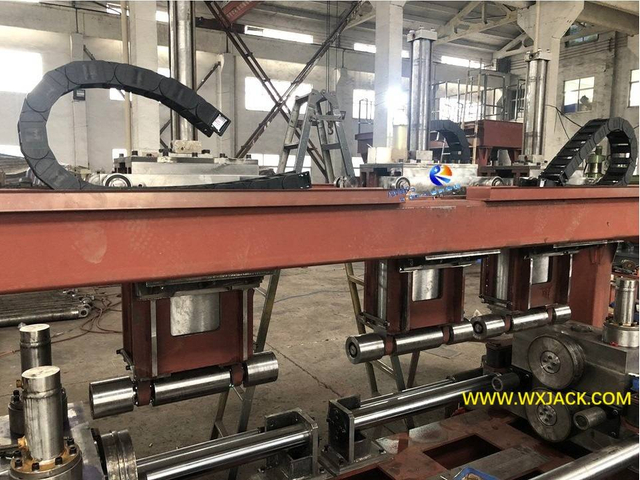

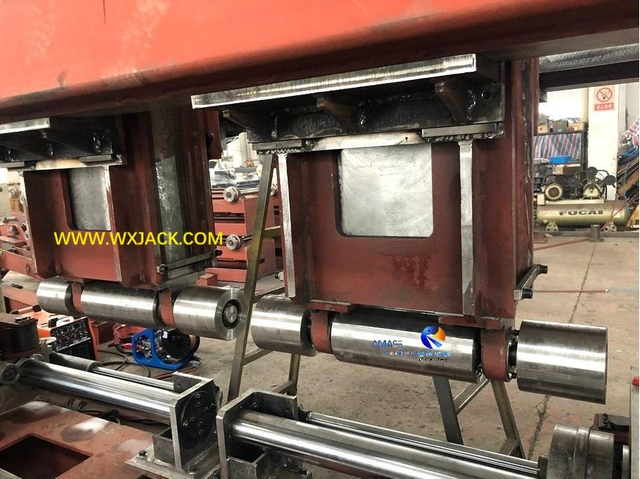

b) Posicionador vertical par de rodillos redondeadores de bordes sobre placa de acero: ( Fig.13 )

2) Esto se debe a que para las bridas de la viga H, hay 2 bridas en una viga H. Las 2 bridas están orientadas horizontalmente, con un ancho desde 200 mm hasta 800 mm. Cuando se realiza una operación de redondeo de bordes en la pieza inferior de la brida, debe haber suficiente espacio en la cavidad de redondeo de bordes para acomodar la brida superior;
3) Para este propósito , , para la máquina redondeadora de bordes de bridas de vigas IH, el par superior de rodillos redondeadores de bordes debe tener un ángulo inclinado, en una posición angular de 10° a 15° , dependiendo del tamaño mínimo de la viga H;
4) Por ejemplo, , en febrero del año 2026, un cliente de Singapur negoció con Wuxi JACK sobre la máquina redondeadora de bordes de bridas de vigas IH modelo RH800. El cliente esperaba que la máquina modelo RH800 pudiera cumplir con el redondeo de bordes en bridas de vigas H con una dimensión mínima de: ancho de brida de 100 mm y espesor de 6 mm . Comparativamente, en la máquina modelo RH800 de diseño convencional Wuxi JACK, la dimensión mínima disponible de la viga H es un ancho de brida de 100 mm y un espesor de 8 mm. ;
5) Para cumplir con los requisitos especiales del cliente en el procesamiento de una viga H tan pequeña, la máquina redondeadora de bordes de bridas de viga H debe tener un diseño especial: el ángulo inclinado del par superior de rodillos redondeadores de bordes debe ampliarse de 10° a 15°, y los rodillos en sí también deben ser un poco más pequeños:

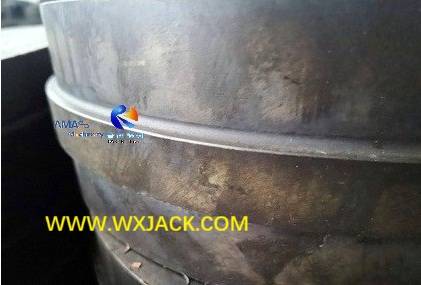

Borde de los rodillos redondeadores de bordes en Máquina redondeadora de bordes Wuxi JACK: ( Fig.14 )

6) Mientras que en el caso del redondeo de bordes en placas de acero, , la estructura de la máquina es más simple que la máquina en vigas H: no es necesario dejar espacio para la sección superior de la pieza de trabajo durante el trabajo. Por esta razón, el par superior de rodillos para redondear bordes está completamente vertical y la estructura de la cavidad para redondear bordes también es más sencilla.

1. Envío de piezas de trabajo dentro y fuera de la máquina redondeadora de bordes:

1) La placa de acero y la viga H se envían hacia adelante a través de la máquina redondeadora de bordes:

Es efecto combinado de:

a) Giro en fase de las 4 piezas de rodillos redondeadores de bordes;
b) Giro de rodillos sobre mesas de rodillos transportadores de entrada y salida;
Por esta razón, durante el diseño y la validación de la máquina, los ingenieros de Wuxi JACK calcularon y validaron cuidadosamente , confirmando los parámetros del proceso de:
a) Velocidad lineal de giro de los rodillos de redondeo de bordes;
b) Velocidad lineal de los rodillos de las mesas transportadoras y, por tanto, velocidad de transporte de la pieza de trabajo;
Asegurándose de que estos 2 movimientos de trabajo coincidan perfectamente y sin problemas;

2) Fuente de accionamiento en revolución en máquina redondeadora de bordes:

a) Hay motores reductores instalados tanto en la entrada como en la salida del cuerpo mecánico principal, que accionan las 2 piezas de rodillos redondeadores de bordes ubicados en la parte inferior; En este proceso de giro, las 2 piezas de rodillos redondeadores de bordes ubicados en la parte superior se hacen girar también desde el giro de las piezas de trabajo (placa de acero y viga H):

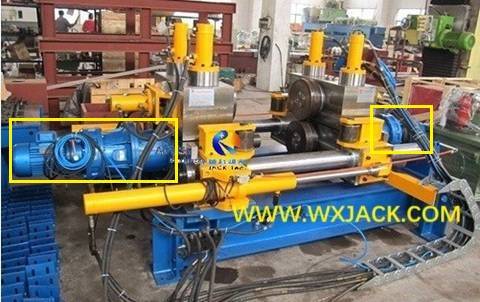

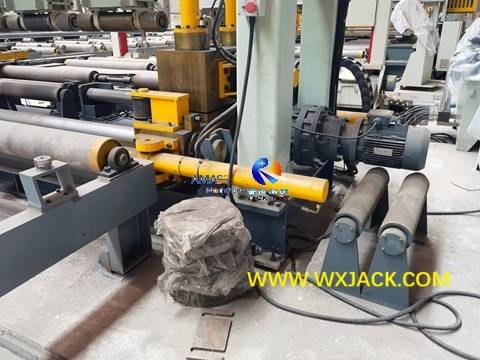

b) Motores reductores para el accionamiento de mesas de rodillos transportadores, en ambos lados laterales del bastidor principal de la máquina modelo RH1000 : ( Fig.15 )

3) Longitud de los transportadores de entrada y salida de la máquina redondeadora de bordes:

a) Al igual que los modelos grandes RH3000/ RH2000/ RH1500, hay transportadores de entrada y salida de 10 m cada uno equipados con los modelos más pequeños RH1000/ RH800, correspondientes al máximo. Longitud de la pieza de trabajo de 12 m. Si la pieza de trabajo es más larga, las mesas de rodillos también lo serán:

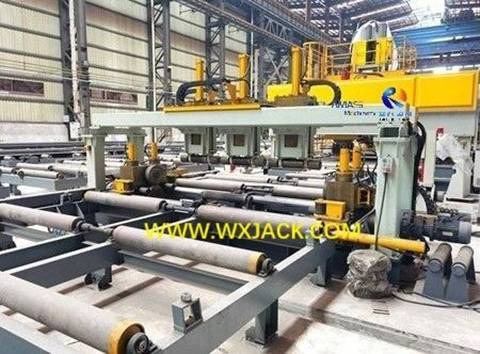

b) Mesa de rodillos transportadores que se está instalando en las instalaciones de un cliente chino, de la máquina redondeadora de bordes de placa de acero grande modelo Wuxi JACK RH3000 : ( Fig.16 )

4) Alineación de la pieza de trabajo ( placa de acero y viga H ) en la máquina redondeadora de bordes:

a) En el terminal de envío de la mesa de rodillos del transportador de entrada (es decir, el terminal del transportador de entrada que se aproxima al cuerpo de la máquina mecánica), hay una unidad de alineación para mantener la posición correcta de la pieza de trabajo (placa de acero y viga H) para la operación de redondeo de bordes en la máquina;
b) Con esta unidad de alineación, los terminales de las piezas de trabajo para redondear bordes se apoyarán contra los rodillos de redondeo de bordes, para garantizar un correcto funcionamiento.


2. Unidad de limpieza de residuos de redondeo de bordes de la máquina redondeadora de bordes de placa pequeña y brida de viga JACK H de Wuxi:

1) Necesidad: Teniendo en cuenta la propiedad y la tarea de la máquina, este equipo debe mantenerse limpio tanto como sea posible, especialmente su zona de operación de redondeo de bordes: si hay partículas extrañas y suciedad infiltradas en el espacio libre, la operación de redondeo de bordes se verá seriamente afectada negativamente, tanto en términos de calidad como de eficiencia;
2) Unidad de Ejecución: Dicha tarea de limpieza se realiza mediante un sistema neumático de aire comprimido. Como se muestra en las fotos a continuación, en el espacio libre de operación, hay un tubo de aire de color azul justo encima de la pieza de trabajo (placa de acero y viga en H) que, bajo el impulso del cilindro de aire comprimido, sopla aire sobre la pieza de trabajo con el borde redondeado recién terminado, limpiando así los bordes redondeados recortados en consecuencia. Esta unidad de limpieza es una configuración estándar en todos los modelos de máquina redondeadora de bordes Wuxi JACK, desde los modelos pequeños RH800-RH1000, hasta modelos grandes de RH1500 a RH3000:

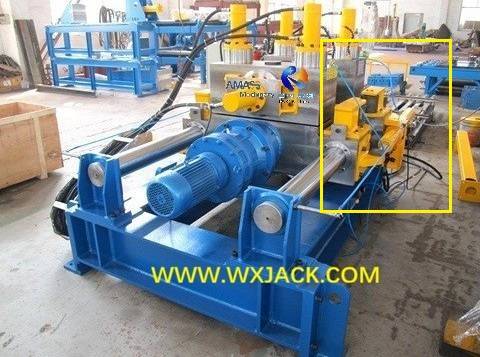

a) Vista lateral de la unidad de limpieza de escombros, en la salida de la máquina redondeadora de bordes modelo pequeño Wuxi JACK RH1000 : ( Fig.17 )

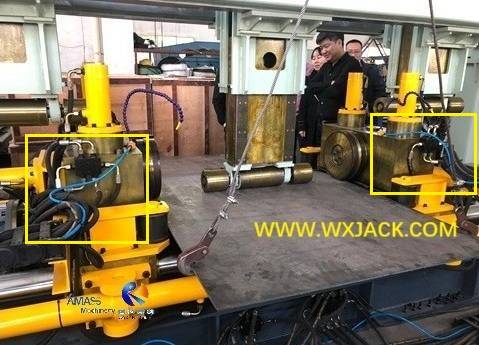

b) Unidad de limpieza de escombros , a ambos lados de la zona de operación de la máquina modelo grande Wuxi JACK RH3000 : ( Fig.18 )

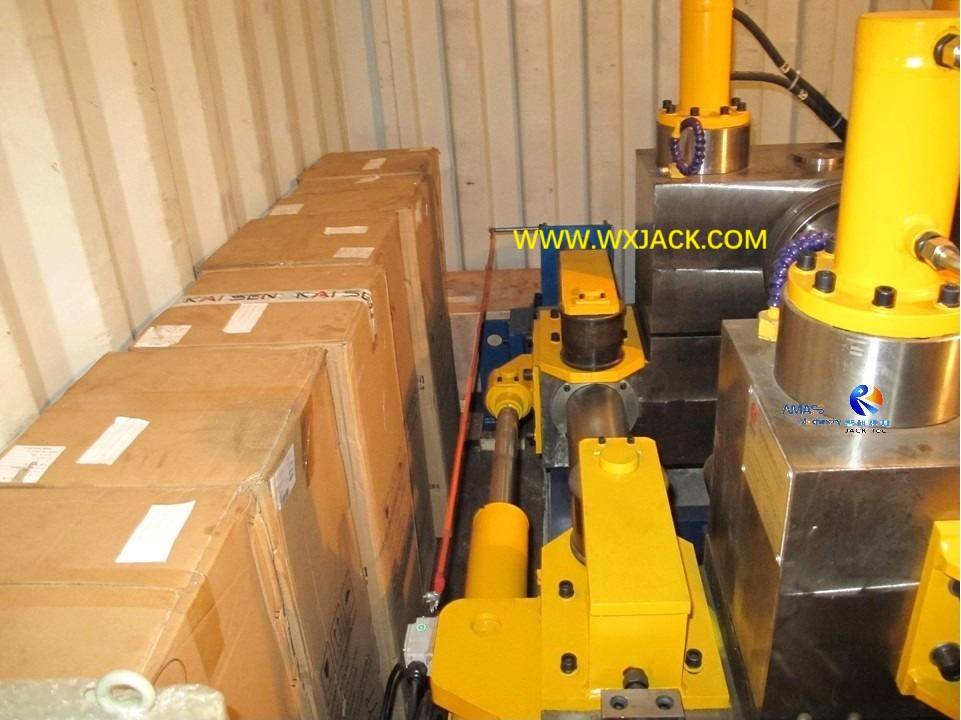

4. Instalación en una máquina redondeadora de bordes de bridas de vigas H y placas de acero pequeñas:

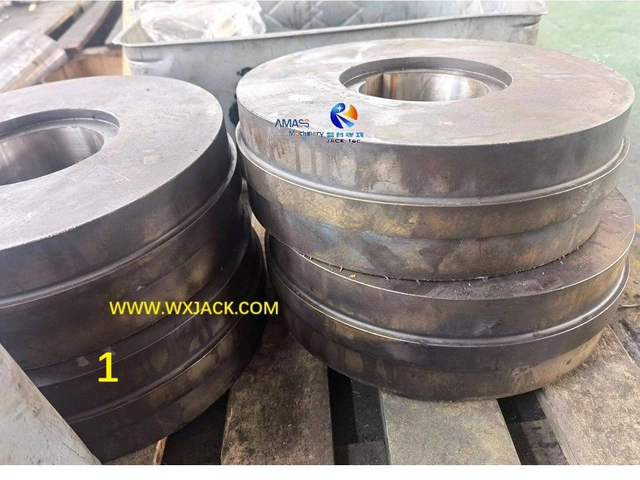

1) Rodillos actuantes de la máquina redondeadora de bordes:

2) Cama de montaje del rodillo redondeador de bordes y cilindro de aceite en la máquina redondeadora de bordes:

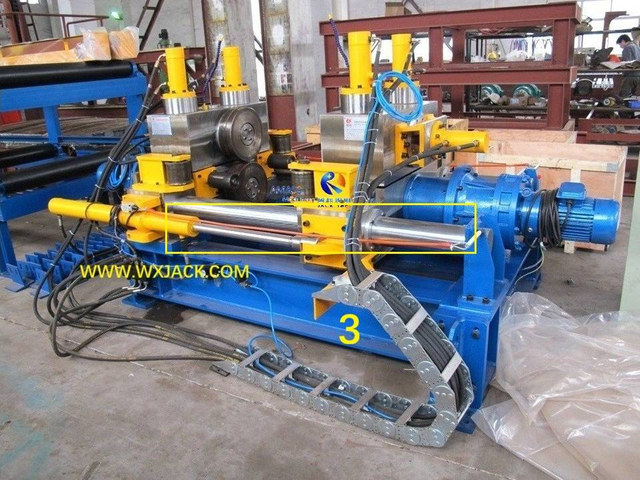

3) Varilla guía del rodillo de actuación en la máquina redondeadora de bordes:

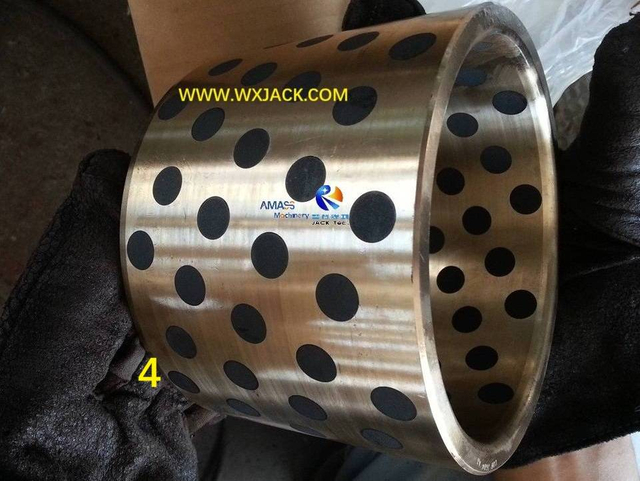

4) Cojinete deslizante de la varilla guía en la máquina redondeadora de bordes:
