Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz

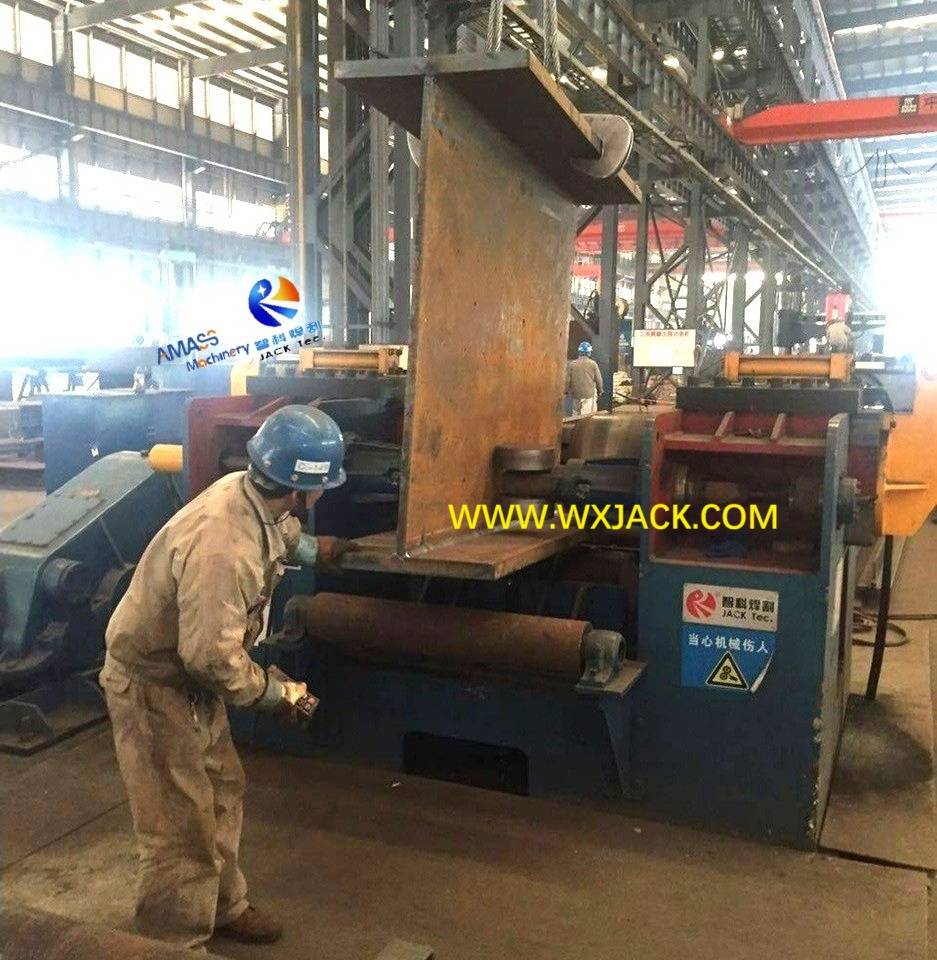

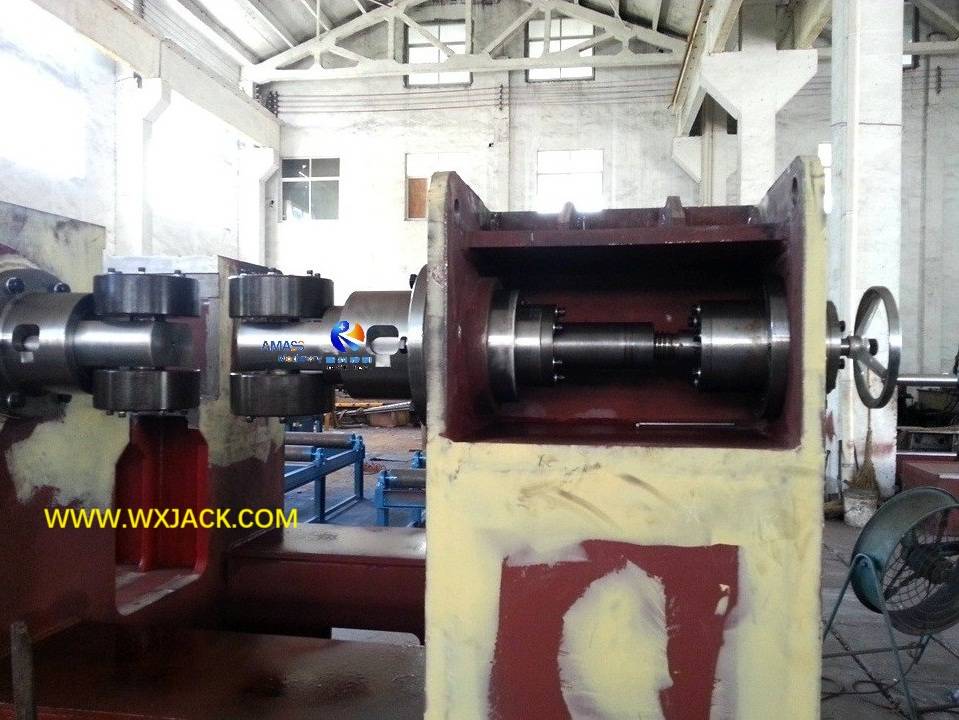

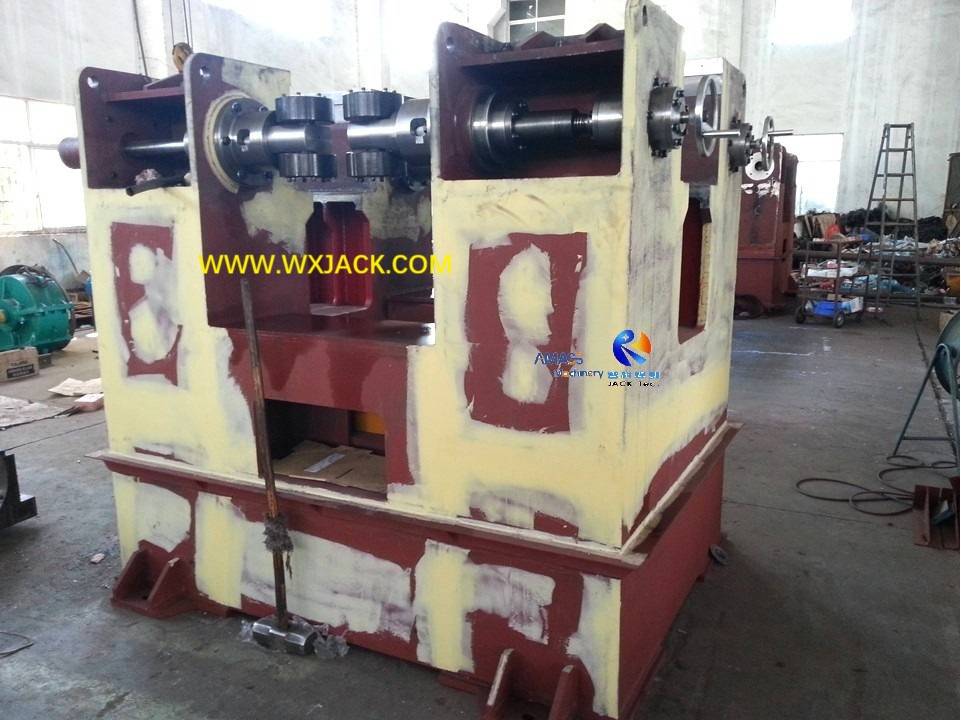

Antecedentes: Como puede encontrar en la primera foto adjunta, el sitio de trabajo de Wuxi Jack YTJ-80 Potencia hidráulica Haz Haz Machine de enderezado de haz , es realmente un equipo de fuerza potente.

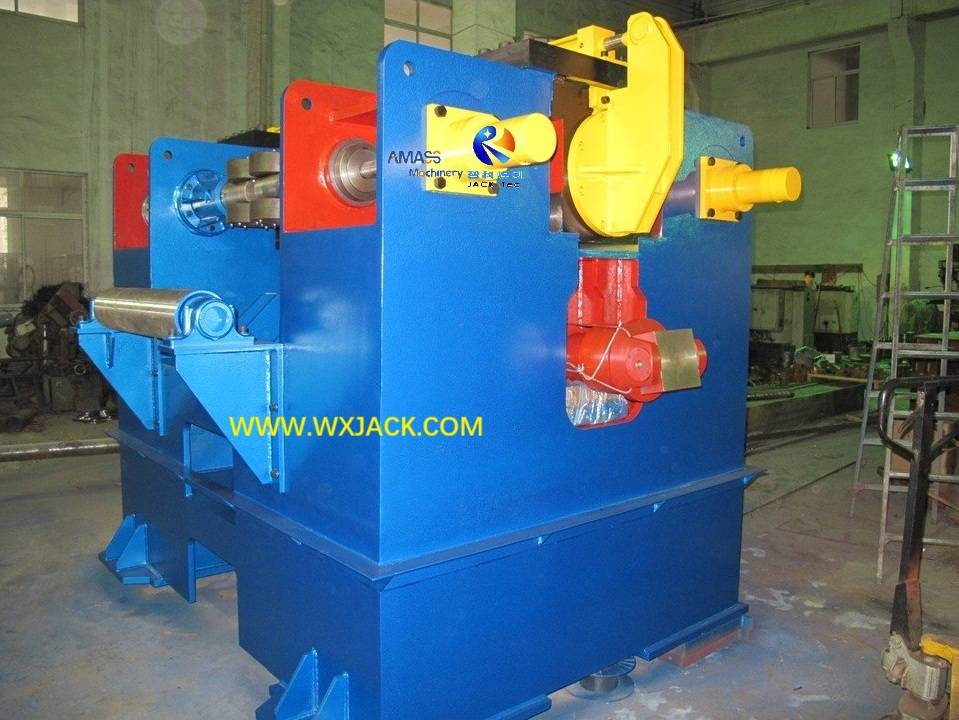

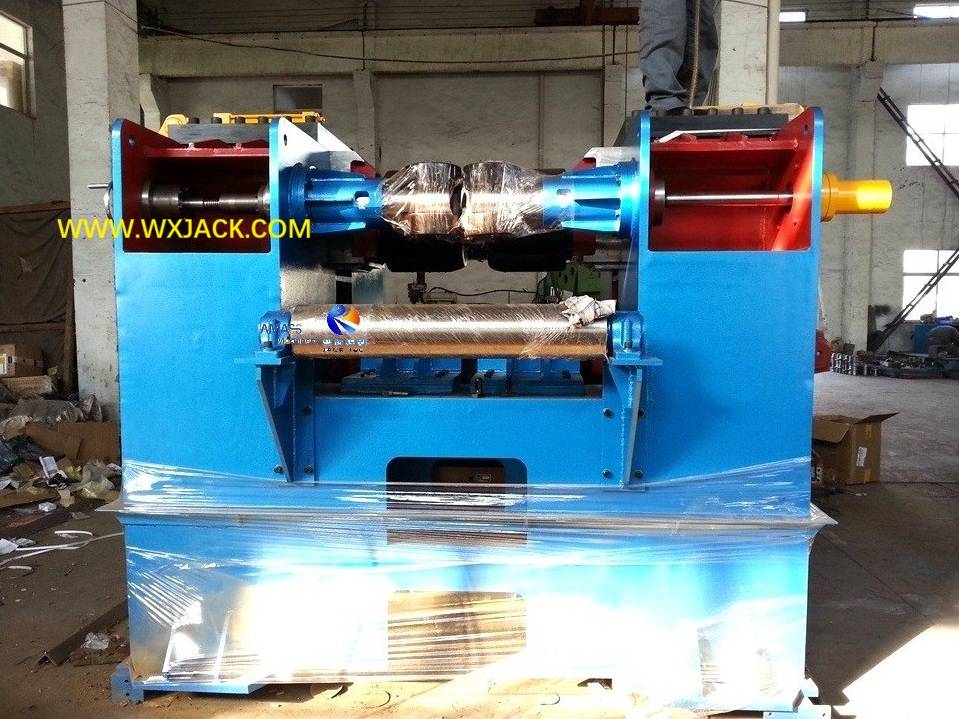

1. Resalto en Wuxi Jack YTJ-80 Máquina de alisado de brida de haz de alta resistencia:

1)  El equipo de enderezado de haz H hidráulico Hidráulico Hidráulico está 'Jumbo ' en el rango completo de la máquina de enderezado de haz H de H Video automático , incluida la unidad hidráulica de la serie YTJ y la unidad mecánica de la serie HYJ;

2) Capacidad de enderezado:  esta máquina de alisión de alisiones de alta eficiencia de alta eficiencia YTJ-80 Haz de alta resistencia tiene la capacidad de enderezar el haz H con brida de hasta 80 mm de espesor , para el material de Q345 (resistencia a la tracción 510 ~ 600 MPa );

3) Enderezado de grado superior con YTJ80: En general, en el campo de la construcción de la estructura del metal, el grosor de la placa de 80 mm es máx. tamaño para enderezar. Más grueso de 80 mm, por ejemplo, una brida de haz H de grosor de 100 mm, la deformación será muy pequeña, y no es necesario tener una operación de alisado dedicado;

3) Para lograr esta tarea desafiante con la máquina enderezada de haz H de servicio pesado YTJ-80 :

a)  H Vige  F lange La altura debe ser de 300 ~ 1200 mm;

b)  La altura de la web de haz h debe ser de 500 ~ 2500 mm;

4) Existe una relación entre la altura de la brida disponible y el grosor de la brida del haz H enderezado en el modelo YTJ-80 , que se muestra a continuación:   ( Fig.1 )

5) Especificación personalizada de Wuxi Jack  YTJ-80 Máquina de alisado de haz H de servicio pesado:

A) La potencia del motor principal es de 22kW , con máx. Torque de salida de 69650n.m;

b)  La potencia de la estación de la bomba de aceite es de 15kW , con una presión nominal de 25MPa y Máx. 27MPA.

2. Operación de YTJ-80 (e YTJ-60 ) Máquina de alisado de haz H de alta potencia:

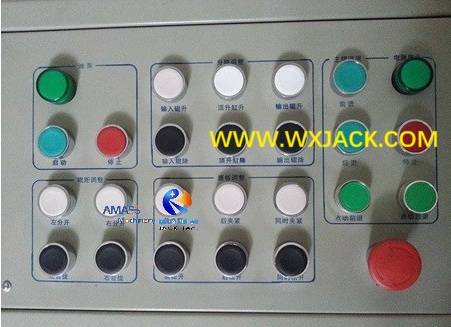

Panel de operación de Wuxi Jack YTJ-80 Model Máquina:   ( Fig.2 )

1)  Panel de operación de Wuxi Jack YTJ-80 (e YTJ-60 ) H Máquina de alisado del haz:

Como se puede ver en la imagen de arriba, se puede dividir en cinco secciones de A/ B/ C/ D/ E:

a)  Sección A : Esto es para la indicación de potencia y el control del movimiento del transportador;

b) Sección B : Esto es para el control de la estación de bomba de aceite hidráulico;

c) Sección C : Esto es para el ajuste de la distancia del rodillo de alisado superior;

d)  Sección D : Esto es para el control de elevación del transportador;

E) Sección E : Esto es para la alineación web y el control de la abrazadera;

2) Para ser específico, para el funcionamiento normal de la máquina de alisado de haz YTJ-80 (e YTJ-60 ):

a)    Sección A del panel de la máquina de alisado del haz H:

i.   5  es la lámpara de indicación de potencia de esta máquina de accionamiento hidráulico;

II.  1 ~ 2 es para que el transportador avance hacia adelante y hacia atrás continuamente respectivamente;

iii.  3 ~ 4 es para que el transportador avance hacia adelante y hacia atrás en un estilo de avance respectivamente;

IV.  6 es detener el movimiento transportador;

v.  7 Es para detener la emergencia de la máquina en funcionamiento;

b) Sección B del panel de la máquina de alisado del haz H:

i. 8 ~ 9 es para comenzar y apagar la estación de bomba de aceite;

II. 10 es la lámpara de indicación de la estación hidráulica;

c) Sección C de H Panel de equipos de enderezado de haz H:

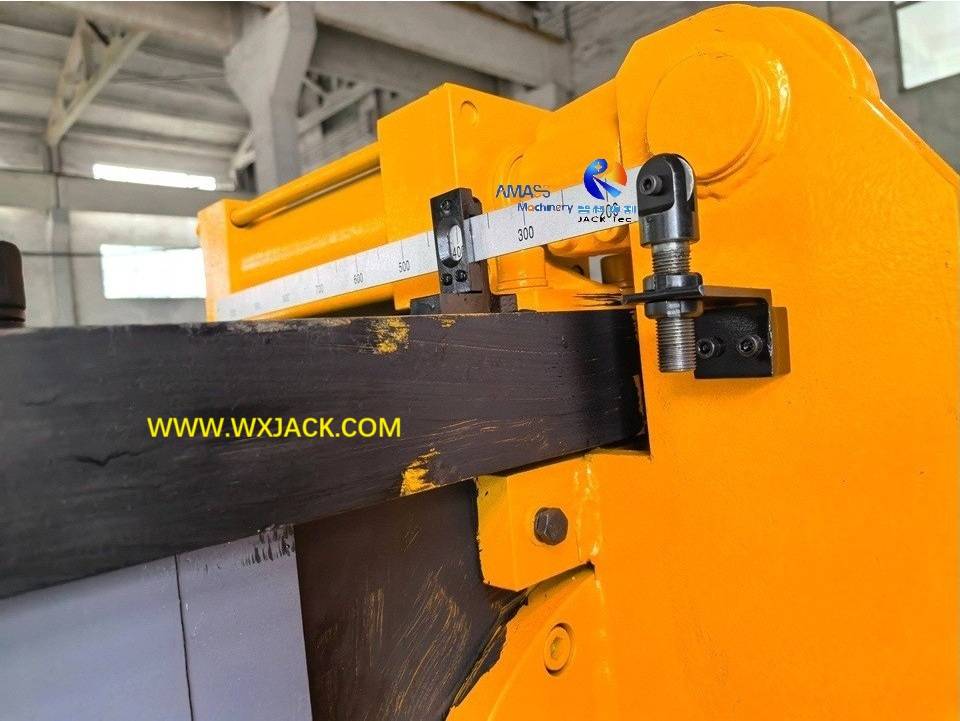

i. 11 es para controlar el rodillo de alisado superior izquierdo (para acomodar un tamaño más grande de brida del haz H);

II. 12 está controlando el rodillo de alisado superior izquierdo hacia (para acomodar un tamaño más pequeño de brida);

iii. 13 y 14 son una contraparte de 11 y 12 para el rodillo de alisado superior correcto;

d) Sección D de H Panel de máquina de alisado de brida de haz H:

i. 15 y 16 son para elevar y descender el transportador de entrada respectivamente;

II. 17 y 18 son para elevar y descender el transportador de salida respectivamente;

iii.  19 y 20 son para elevar y descender el cilindro de aceite de elevación respectivamente (gestionar el proceso de alisado de la máquina);

e) Sección E de H Panel de equipos de enderezado de haz H:

i.  21 y 22 son para sujetar y liberar los rodillos de colocación de la red en el lado delantero respectivamente (accionamiento de cilindros de aceite hidráulico);

II.  23 y 24 son para sujetar y liberar los rodillos de posicionamiento web en la parte posterior de la máquina respectivamente (accionamiento de cilindros de aceite hidráulico);

iii. 25 y 26 son para sujetar y lanzar rodillos de posicionamiento web en ambos lados respectivamente;

f) En resumen, la operación del modelo YTJ-80 Machine necesita enfoque, habilidad y experiencia del operador.

3. Parámetros técnicos de la máquina de alisado de haz H de servicio pesado YTJ-80 :
