1. Piece de trabajo aplicable: HJ300 es el modelo más grande de la serie de acero de metal de la serie HJ Máquina de alisado longitudinal , para enderezar los componentes de acero estructural largo, generalmente incluye: h Vma/ I Beam/ caja de haz/ miembros estructurales de acero y otros tipos de acero de sección, a lo largo de la dirección de longitud de la pieza de trabajo: la dirección de la pieza de trabajo:

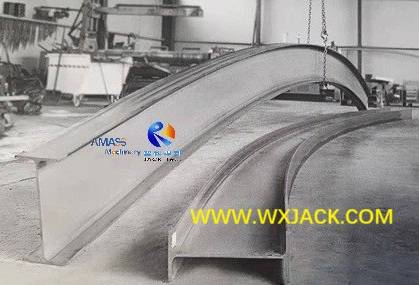

Un pedazo de haz H con su devanado longitudinal, que debería estar enderezado para el uso posterior: ( Fig.1 )
2. Capacidad de HJ300: con la mayor fuerza de enderezado de salida, el tonelaje de 300 toneladas, el espesor más grande esperado de la brida del haz H, que puede estar disponible para enderezarse en el modelo HJ300 es de hasta 40 mm:

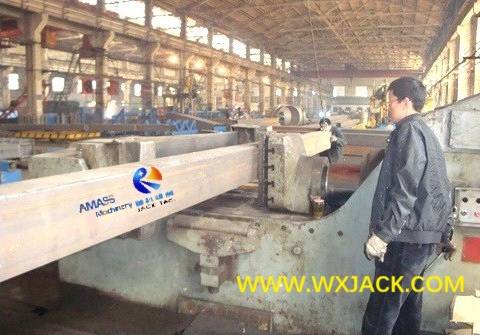

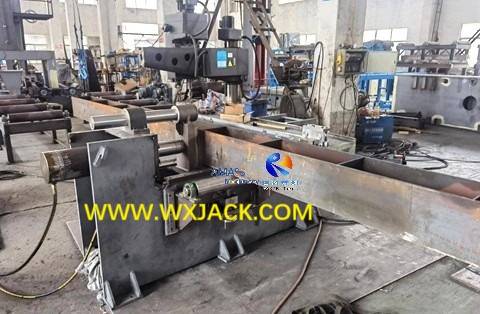

Se estaba enderezando un pedazo de haz H pequeño a lo largo de su cuerpo largo, de Wuxi Jack HJ300 Model Machine: ( Fig.2 )
1) Diferente de otra máquina de alisado de acero más ampliamente aplicada: máquina de alisado de brida de haz H , que le da al máximo. Enderezar la capacidad de cada modelo intuitivamente en la forma de la nominación al equipo, para que el cliente pueda tener una decisión rápida sobre qué modelo es el más apropiado,
2) Aquí en este producto de nicho de la máquina para el enderezado de la dirección de la pieza de trabajo, el modelo está nominado sobre la base del máximo. entregando fuerza de alisado, en lugar del máximo. Espesor disponible para enderezar. Entonces, cuando el cliente seleccione el modelo adecuado, se debe considerar para determinar la mejor opción en el modelo adecuado;
3) La razón detrás de tal forma de modelo de máquina es que esta máquina de la serie HJ es, en esencia, una especie de prensa horizontal de alisado del haz de caja H, no la forma convencional de la máquina de alisado de propósito único. Esto también explica por qué, esta máquina se puede usar en más de un tipo de pieza de trabajo, lo que expande enormemente su horizonte de campo de aplicación;
Como la única compañía profesional china, que tiene una capacidad técnica real y una rica experiencia para proporcionar esta máquina a los clientes, Wuxi Jack tiene un equipo de ingenieros senior, que, en función de los datos de desarrollo originales y los años de experiencia, comprenden la técnica conocida como troncal en el diseño de la máquina y los datos operativos sobre la operación:
Modelo | Max. Tonelaje de prensa (ton) | Max. H tamaño de haz que se puede enderezar (mm) En la serie HJ Box H Beam enderezado Horizontal Press Machine | |||
Altura web | Espesor web | Ancho de brida | Espesor de la brida | ||
HJ20 | 20 | 400 | 10 | 200 | 12 |
HJ100 | 100 | 500 | 12 | 400 | 20 |
HJ200 | 200 | 600 | 30 | 500 | 35 |
HJ300 | 300 | 800 | 32 | 600 | 40 |

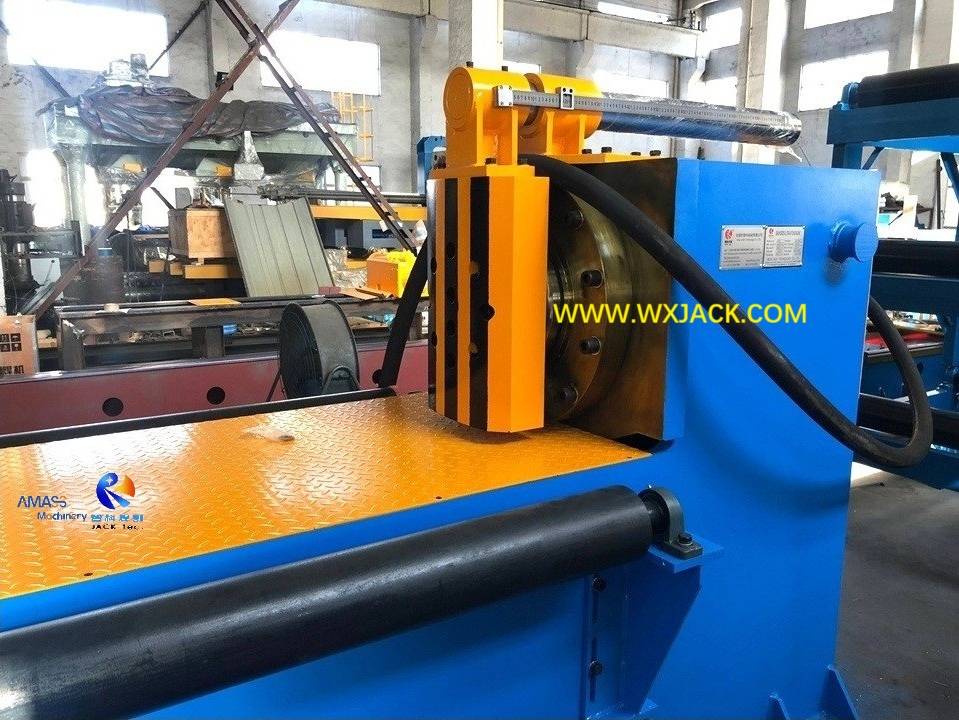

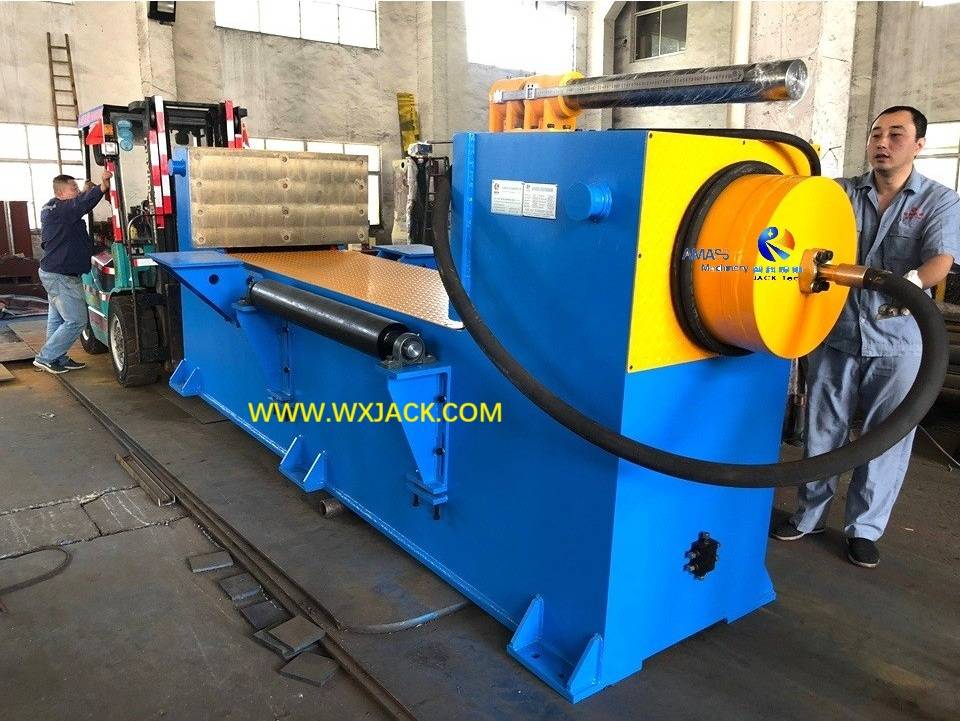

Prueba sobre enderezar un pedazo de haz H, en el modelo Wuxi Jack HJ20 , antes de su pintura y envío: ( Fig.3 )
De la lista anterior de especificaciones, podemos tener una conclusión general de que:
1) Los modelos HJ300 y HJ200 son para enderezar la pieza de trabajo de la estructura de metal de espesor de tamaño medio;
2) Los modelos HJ100 y HJ20 son para enderezar la pieza de trabajo de espesor de tamaño pequeño;
3) Para piezas de trabajo de estructura de acero de mayor tamaño, generalmente la deformación a lo largo de su dirección longitudinal no es tan obvia, lo que no es necesario para el alisado longitudinal;
4) Además del haz H, esta máquina también se puede usar para enderezar en otros tipos de aceros de sección y miembros estructurales, siempre que su sección transversal tenga un contorno cuadrado regular.

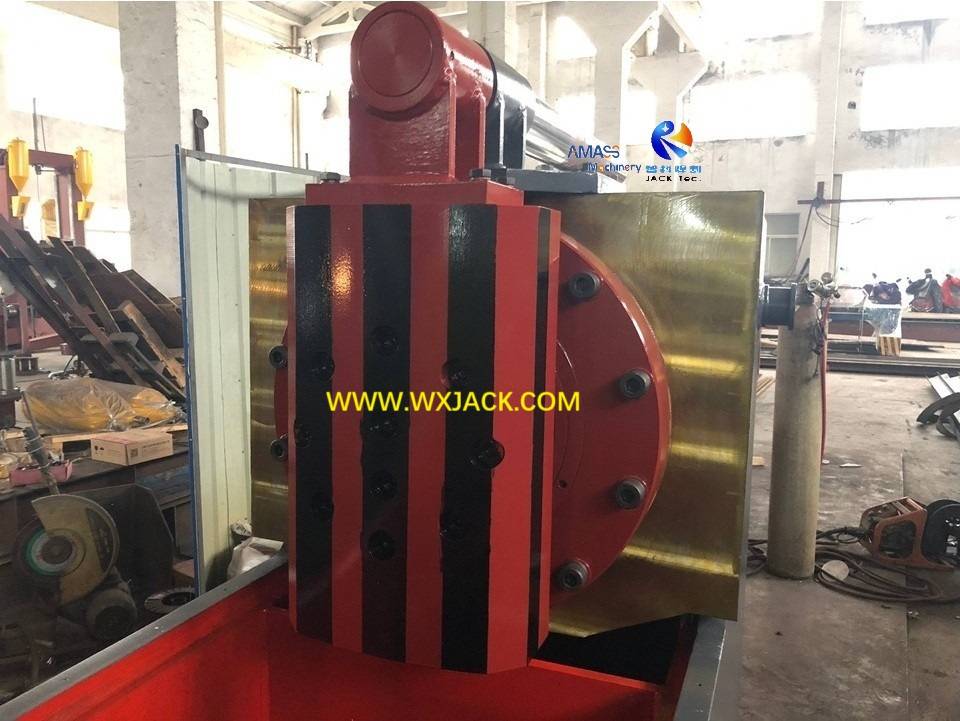

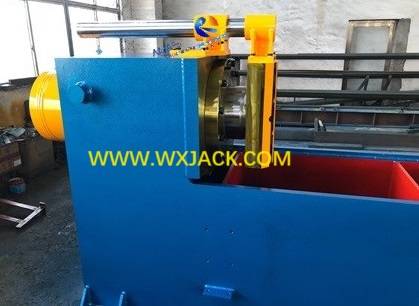

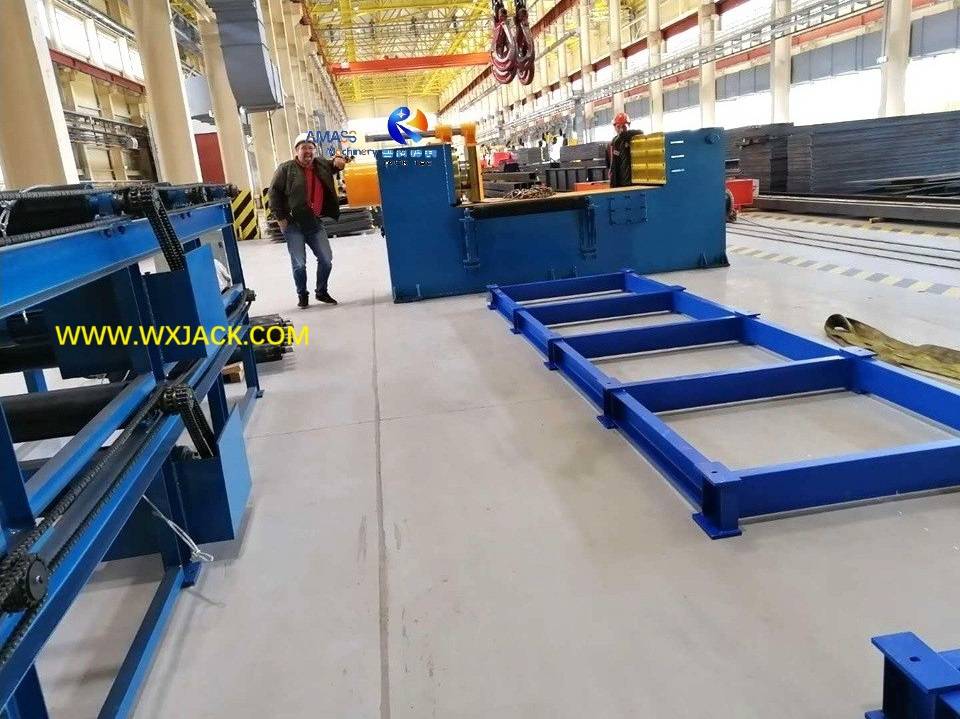

Unidad de actuación de alisado central de Wuxi Jack HJ300 Manaina Máquina: ( Fig.4 )
A continuación ofrece una lista sobre especificaciones principales y parámetros técnicos de HJ300 :
1. Potencia motora transportadora del HJ300: 1.5 kW *2;
1) El diámetro del cilindro es de 400 mm;
2) El diámetro de la barra es de 320 mm;
3) El trazo del cilindro de aceite para alisiones laterales es de 800 mm;
1) El motor de conducción del sistema hidráulico es de 22 kW;
2) La presión de trabajo nominal del sistema hidráulico es de 25 MPa;
3) Máx. La presión del sistema del sistema hidráulico es de 32 MPa;

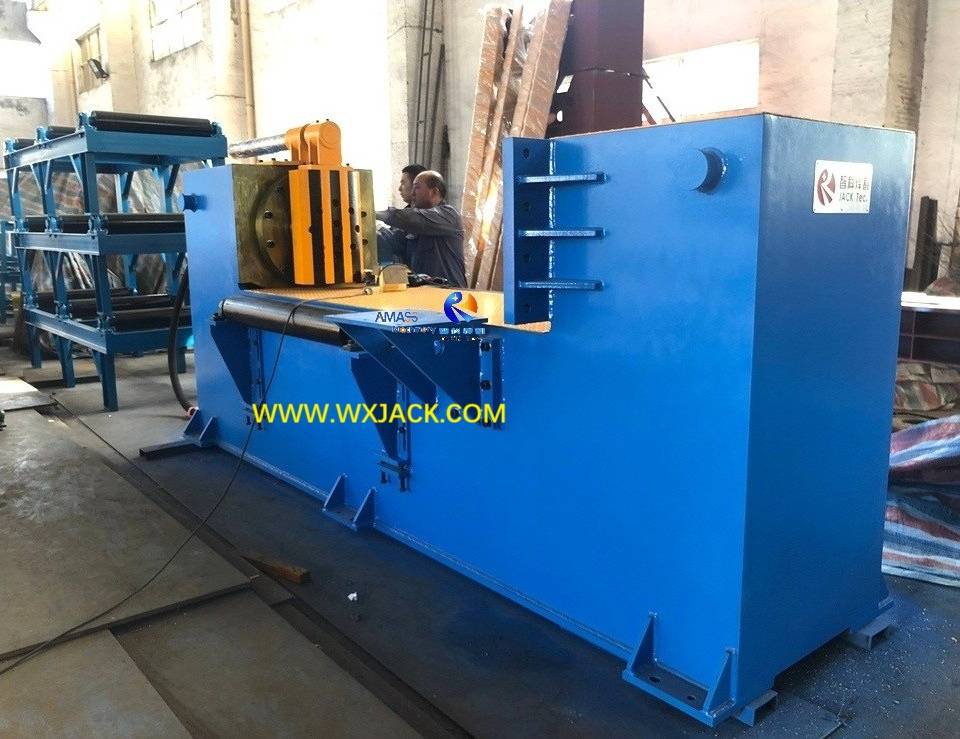

Vista frontal en Wuxi Jack HJ300 Machine Machine Marco principal: ( Fig.5 )
Entre los datos técnicos mencionados anteriormente, el parámetro variable es la potencia del motor de conducción hidráulica. Para los otros modelos de la máquina Wuxi Jack HJ Series, el motor de conducción hidráulica de cada modelo HJ se puede enumerar como a continuación:
1) HJ200: 11 kW;
2) HJ100: 7.5 kW;
3) HJ20: 3 kW.

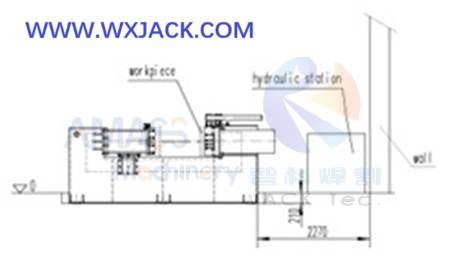

1) En boceto de diseño de HJ300 , vista lateral en el marco mecánico de la máquina: ( Fig.6 )
2) Diferentes máquinas para diferentes fines de alisado:
a) La máquina de la serie HJ no tiene función, que puede superponerse con la máquina de enderezado de haz Hyj e YTJ Series H, como se mencionó anteriormente;
b) Las máquinas de modelos HYJ e YTJ se utilizan para enderezar la deformación de la brida del haz H causada por la soldadura de arco sumergido de sierra:

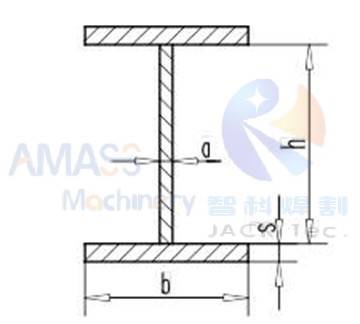

c) Vista de la sección transversal sobre el haz H, para el alisado de la brida: ( Fig.7 )
3) En la aplicación práctica,
a) Si un trozo de viga H de la soldadura de sierra recién terminada tiene deformación tanto en su brida como a lo largo de su dirección a lo largo,
b) Este haz H no pudo terminar de enderezar en los dos tipos de deformación, con un tipo de equipo de alisado;
c) En tales condiciones, se deben usar tanto las máquinas de alisado de brida HYJ /YTJ como la máquina de alisado longitudinal de la serie HJ;
D) La secuencia debe ser, primero enderezado longitudinal, luego enderezar con brida.
Modelos | Estructura de acero de soldadura HJ20 ~ HJ300 Máquina de alisado longitudinal de la caja H |
Max. Enderezado de la fuerza de presión | 20 ~ 300 ton (HJ20 ~ HJ300) |
Max. Enderezado del accidente cerebrovascular del cilindro hidráulico | 350 ~ 800 mm (puede ser especial) (HJ20 ~ HJ300) |
Motor de conducción de estación hidráulica | 4 ~ 22 kW (HJ20 ~ HJ300) |
Presión de trabajo de estación hidráulica | 12 ~ 25 MPa (HJ20 ~ HJ300) |
Longitud de la tabla de rodillos de entrada y salida | 8000 mm * 2 |
Motor de conducción de la tabla de rodillos de entrada y salida | 1.5 kW *2 |
Peso total de la máquina de alisado del haz H | 3,200 kg ~ 12,000 kg (HJ20 ~ HJ300) |
Fuente de alimentación electricidad | 380V, 50Hz, 3p |
