LBA10 Máquina de soldadura de refuerzo de haz de múltiples piezas LBA10

A. Uso de la máquina de soldadura de haz T de múltiples piezas LBA10 :

1.    Estación de trabajo: la soldadura de CO terminada ₂ en los refuerzos (placa vertical) es el 4 ^° paso en la tecnología de proceso de soldadura de la línea de producción del haz , después del ensamblaje del haz T y la soldadura por tachuela;

2. PISTA DE TRABAJO: Las vigas T ensambladas a partir de la máquina de ensamblaje del haz Z10 T se enviarán a esta máquina, soldada con tecnología de ₂ soldadura continua de CO GMAW. Las vigas T soldadas completadas después de esta estación están terminadas piezas de trabajo, que se pueden usar en la construcción naval como piezas básicas:

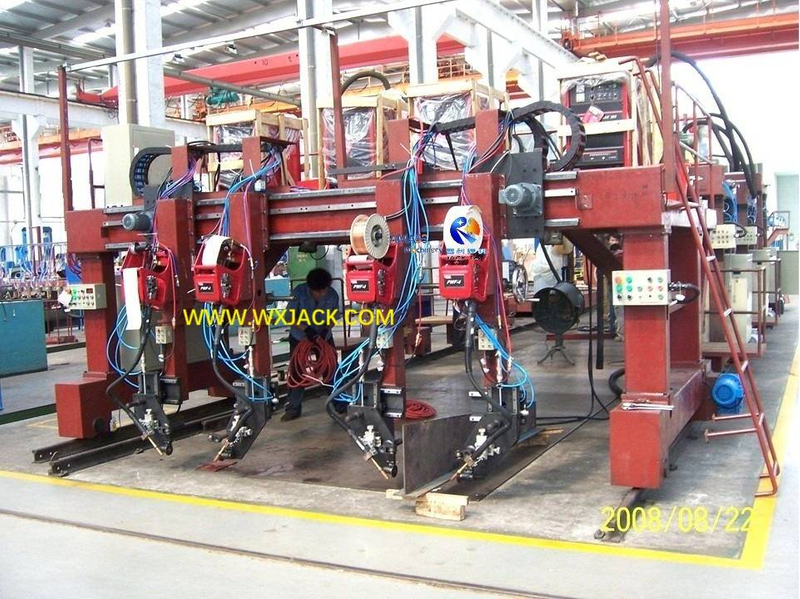

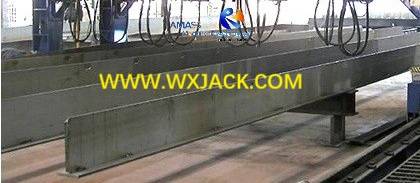

4 piezas del haz T simultáneamente se sueldan de la máquina Wuxi Jack LBA10 : ( Fig.1 )

B.  Característica técnica de la máquina de soldadura de refuerzo de haz T de múltiples piezas LBA10 :

Tarea: como una contraparte de la máquina de soldadura de haz H en la línea de producción de haz H, aquí la máquina de soldadura del haz T tiene diferencias de puntos comunes, lo que implementa la misma tarea de la pieza de trabajo terminada de soldadura:

1. Modo de soldadura en múltiples piezas T ₂ -Máquina de soldadura de viga T:

1)  Cuando se usa en la construcción naval, la soldadura del haz T se adopta con soldadura de CO blindada por gas GMAW ₂ , en lugar de sierra (soldadura por arco sumergido) en soldadura de haz H;

2)  Esto se debe a que para el uso de la construcción naval, la demanda crítica es la dureza de la costura de soldadura. Esto solo se puede lograr con ₂ la soldadura de Co blindada por gas GMAW, que produce una costura de soldadura con alto valor IK: capacidad anti-resistencia. Los barcos se construyen a partir de tal haz T aumentan la fuerza suficiente, evitando la deformación;

2. Sitio de trabajo Personas y protección del medio ambiente para la máquina de soldadura de refuerzo del haz:

1) En comparación con SAW, el ₂ proceso de soldadura de Co GMAW genera un gran volumen de luz y luz de arco:

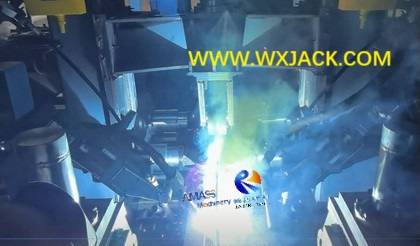

Fuerte luz ligera y pesada generada a partir de la máquina Wuxi Jack LBA10 : ( Fig.2 )

2)  Equipo de limpieza: por lo tanto, el taller de dicha soldadura de co viga ₂ debe instalarse con el sistema de extracción y limpieza de humo de soldadura;

3) Además, la máquina en sí debe estar equipada con dicha unidad de reciclaje de humo de soldadura y cortinas, que se muestra en la imagen adjunta y debajo:

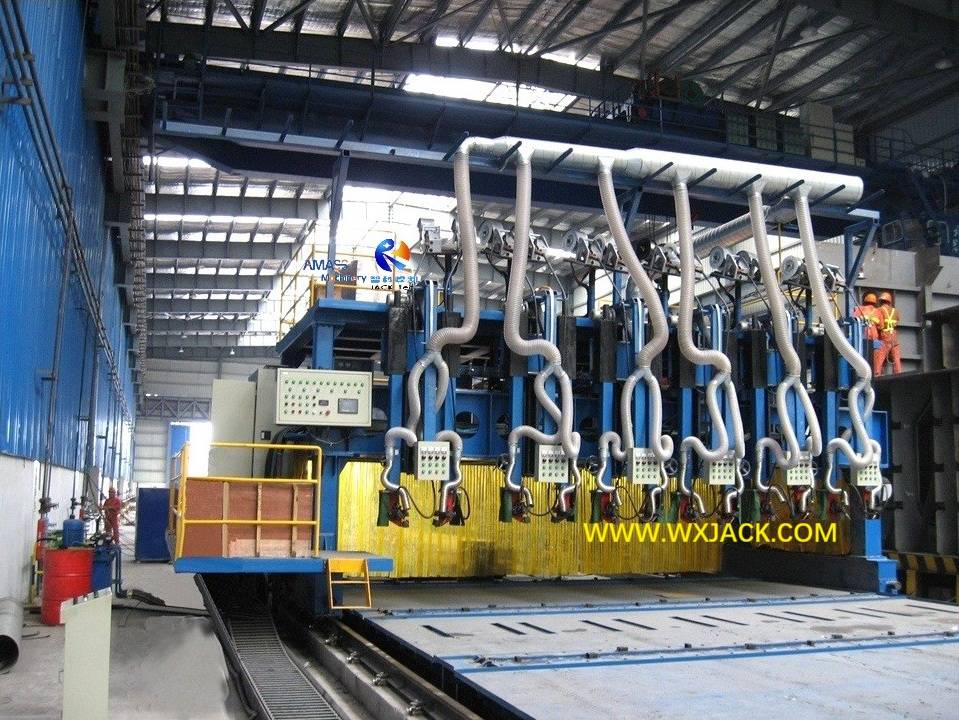

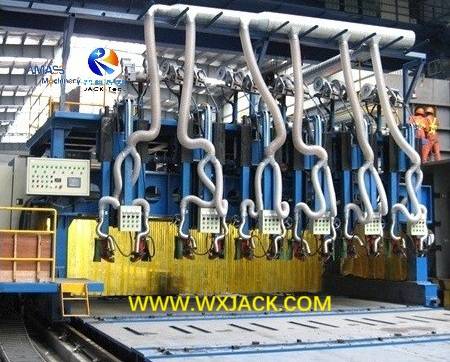

Cortinas y unidades de extracción de humo de soldadura en la máquina Wuxi Jack LBA10 : ( Fig.3 )

3. Cantidad de antorcha de soldadura en un conjunto de una máquina de soldadura de refuerzo de haz T de múltiples piezas:

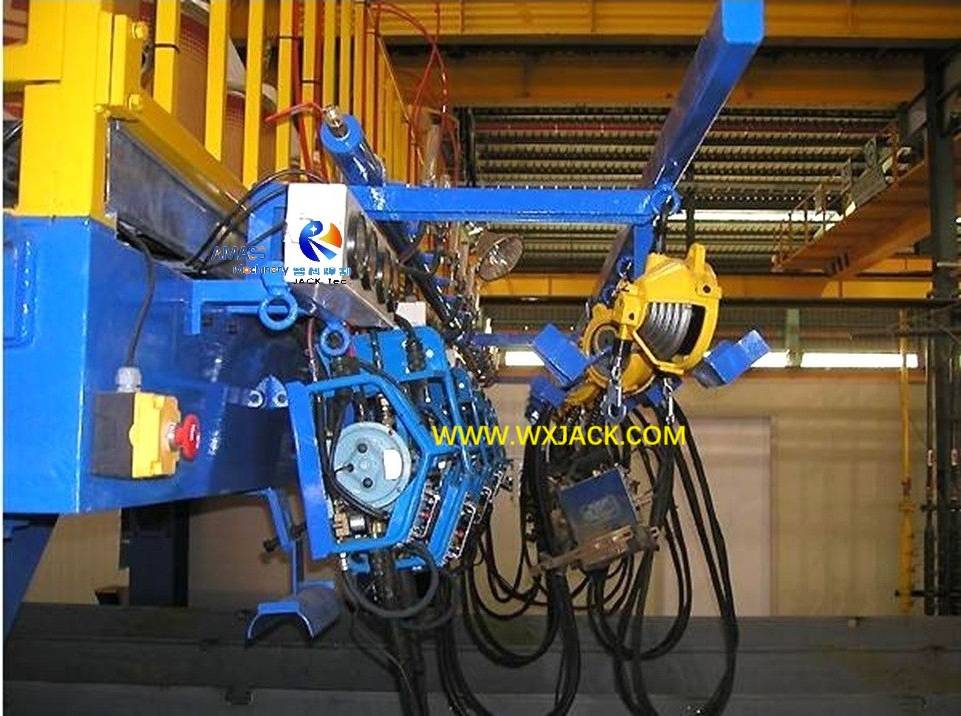

1)  Como se muestra en fotos adjuntas y debajo, en un juego de la máquina en la soldadura del haz de construcción naval, hay de 4 a 6 piezas de mecanismos de antorcha de soldadura, que realizan ₂ soldadura de CO en 4 a 6 piezas de viga T al mismo tiempo:

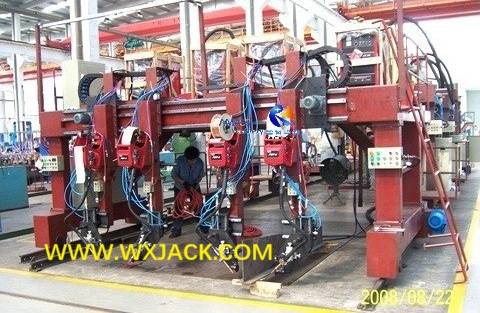

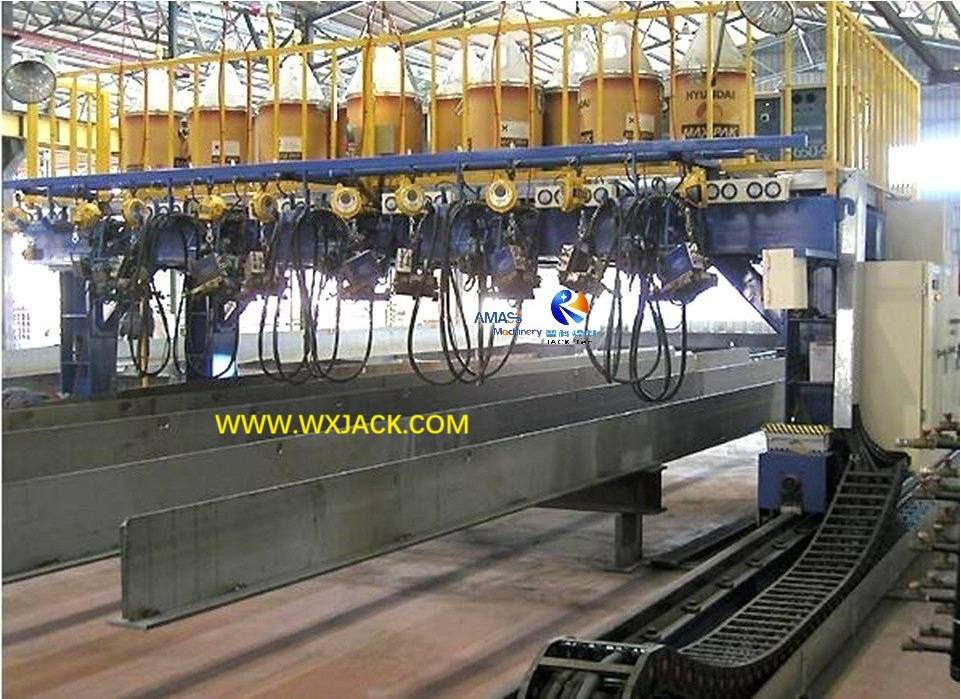

2)  La vista frontal en la máquina Wuxi Jack LBA10 , hay 4 grupos de antorchas de soldadura en la máquina: ( Fig.4 )

C. Estructura y configuración de la máquina de soldadura de viga de viga de múltiples piezas LBA10 ₂ :

1. Dimensión de la máquina: como se puede ver en las fotos adjuntas, con hasta 5 ~ 6 antorchas de soldadura que se instalan en su cuerpo de marco de pórtico mecánico, esta máquina automática en la soldadura de haz de construcción naval es un conjunto de una máquina 'gigante ':

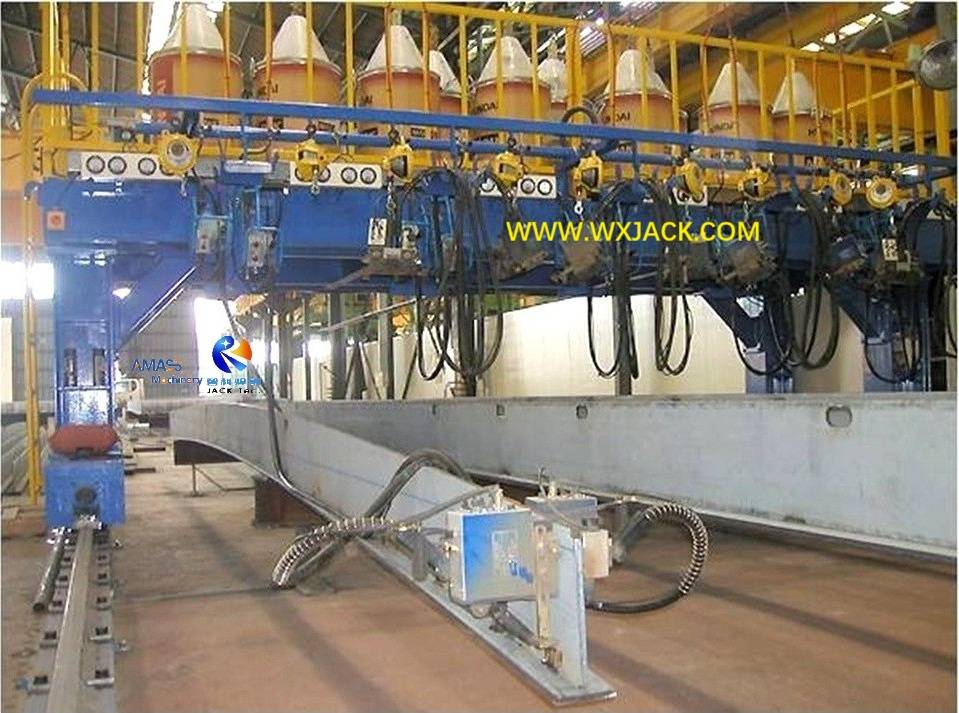

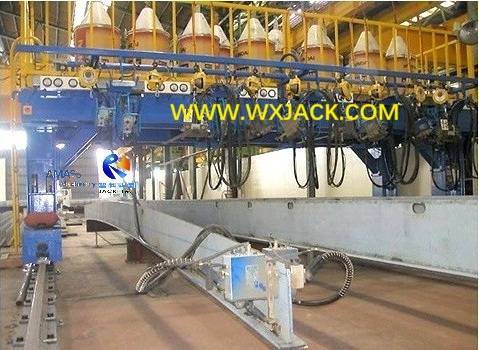

Sitio de instalación de la máquina Wuxi Jack LBA10 : ( Fig.5 )

2. El cuerpo del marco de pórtico mecánico también sirve como plataforma de operación y mantenimiento de la máquina, con una estación de trabajo encajada en su parte frontal. Durante el trabajo, el operador se encuentra en esta estación de trabajo, para administrar y monitorear el proceso de soldadura en vigas T;

3. Todos los 4 a 6 conjuntos de ₂ alimentación de soldadura de Co se colocan en la plataforma de gastos generales de la máquina. Por lo tanto, el marco de pórtico toma la mayor parte del peso de carga de esta máquina de soldadura de haz de múltiples piezas de construcción naval, que debería ser fuerte, firme y resistente;

4. La placa de control eléctrico de la máquina se instala en el lado lateral del marco de pórtico, con un colgante de operación instalado en la parte frontal de la pórtica adyacente a la estación de trabajo. De esta manera, los diseñadores de máquinas consideran que tanto el enrutamiento de cable simple como simple, así como la operación conveniente, son considerados por los diseñadores de máquinas;

5. Operación en LBA10 Machaca de soldadura de refuerzo de haz T múltiple LBA10:

La operación de esta máquina es similar a la de la máquina de soldadura de haz H:

1) Durante el trabajo, las piezas de trabajo de las vigas T se colocan en su estante y se mantienen paralizados, mientras que el marco de pórtico de la máquina se mueve a lo largo de su riel a la velocidad de soldadura ajustable, soldando las piezas de trabajo del haz T simultáneamente;

2)  Protección personal: debido al daño potencial causado por el humo de soldadura y la luz de arco generada por ₂ la soldadura de Co, el operador de esta máquina automática en la soldadura del haz T debe ponerse el PPE adecuado (equipo de protección personal), incluido el casco de soldadura, el enchufe y las gafas de oído, y cumplir con la regulación de la facilidad de seguridad.

D.  Parámetros técnicos de la máquina de soldadura de viga de múltiples piezas de la construcción naval LBA10 :
