A. Aplicación de la línea de producción de soldadura del haz:


1. Uso: Línea de producción de soldadura de la viga es para ensamblar y fabricar una viga soldada de diferentes tamaños, que son importantes materias primas adoptadas en dos industrias: Construcción naval y Construcción de estructura de acero:

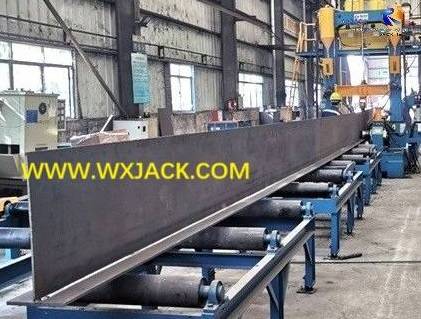

1) Uso de la estructura del acero SIERRA (Soldadura de arco sumergido T Beam: (Fig.1)

Fig1 T Línea de producción de soldadura de haz T 32

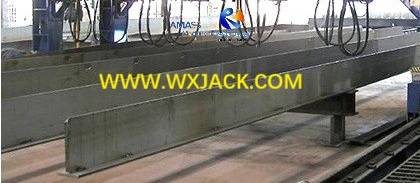

2) Uso de construcción naval CO2 soldadura t haz: (Fig.2)

Fig2 T Máquina de soldadura de haz T 5

Que son más importantes: En la aplicación práctica, debido a que el haz juega un papel mucho más importante en la construcción naval que en la construcción de la estructura de acero, el significado predeterminado en T Beam es para uso de la construcción naval;

2. 2 grupos de máquina de producción del haz T:


1) Diferentes máquinas: En consecuencia, debido a los diferentes requisitos técnicos en las dos industrias, las máquinas correspondientes aplicadas en la línea de producción del haz también son diferentes: bajo la condición de aplicarse en la construcción naval, en comparación con la aplicación en la estructura de acero;

2) La principal diferencia de máquinas entre la construcción naval y la estructura de acero se encuentra principalmente en 2 aspectos:

a) Tratamiento de borde de la placa antes del ensamblaje y soldadura: máquina de redondeo de borde;

b) El modo de soldadura exacta terminada al fabricar en el haz T.


B. T de la línea de producción de soldadura de haz para la estructura de acero versus la construcción naval:


1. Línea de producción de soldadura de viga para Estructura de acero:


1) Aquí, la tecnología de proceso de la línea de haz T es muy similar a la línea de producción de haz H, solo elimina por debajo de dos pasos de:

a) De la viga a la viga H: Los 2Dakota del Norte trozo de brida para ensamblar y soldar sobre la viga T;

b) H enderezado de la brida del haz de la viga Después de la soldadura de sierra;

2) Por estas razones, El uso de la estructura de acero T se puede ver como piezas de trabajo semi-terminadas del haz H, que desempeña un papel de apoyo en la construcción;

3) En condiciones minoritarias, cuando espesor de la brida del haz y las placas web están en el alcance de 3 mm ~ 10 mm, lo que significa producir un haz T pequeño y ligero, la técnica de soldadura adoptada es CO2 soldadura blindada por gas, en lugar de soldadura de sierra de corriente grande convencional de corriente grande;

2. L Línea de producción de soldadura de haz para la construcción naval:


Como la aplicación principal del haz T soldadura, hay algunas características únicas con este tipo de línea de producción:

1) Pretratamiento de placa: La placa final (brida en h en h) del haz T debe ser recortada de borde:

Recorte de borde de la placa final en Wuxi Jack RH1000 máquina de redondeo de borde modelo: (Fig.3)

Fig3 Edge Rounding Machine 3

2) Soldadura terminada:

a) Soldadura múltiple: Los refuerzos (Web en H viga) del haz T están soldados varias piezas en fila, en lugar de una sola vez como en el caso de la producción de haz H;

b) Técnica de soldadura: Además, en t beam co2 Máquina de soldadura, la soldadura es con co2 soldadura, en lugar de sierra en la producción de haz h:

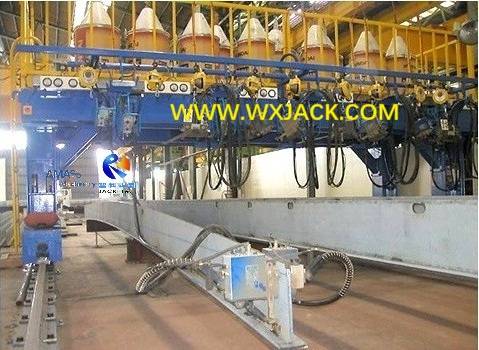

T Beam Batch Co2 Soldadura en Wuxi Jack LBA10 Máquina modelo: (Fig.4)

Fig4 t máquina de soldadura de haz 4 4

3. El principal punto común Con la producción de haz H está, también debe haber un paso de ensamblaje del haz T anterior a la soldadura terminada, con el conjunto del haz T y la máquina de soldadura de tachuela.


DO. Tecnología de proceso de la línea de producción de soldadura del haz:


En resumen, la tecnología de proceso de la producción de haz implica principalmente pasos de:

1. Cortado de placa de tiras para preparar la placa final (brida) y refuerzo (web) de la fabricación de haz T;

2. Placa final (brida) Recorte y redondeo: Esto es para el propósito de que el borde de la placa final se desgaste, a fin de aumentar la resistencia adhesiva de la pintura del haz. Es un paso indispensable para la construcción naval de la máquina de producción del haz;

3. T Ensamblaje de haz y CO2 Soldadura

4. T Beam terminado de soldar:

1) En la línea de producción de soldadura de la construcción naval, esto se logra con CO2 soldadura continua ;

2) En la línea de estructura de acero, esto se logra con soldadura de arco sumergido de sierra;

5. Enderezado de refuerzo (web) (Opcional)


D. Equipo principal de la máquina de producción del haz T:


1. Corte de placa de tiras: Máquina de corte de placa de tira CNC-CG4000 CNC ;

2. Recorte y redondeo de la placa final: Máquina de redondeo de borde de placa de tira RH800/ RH1000;

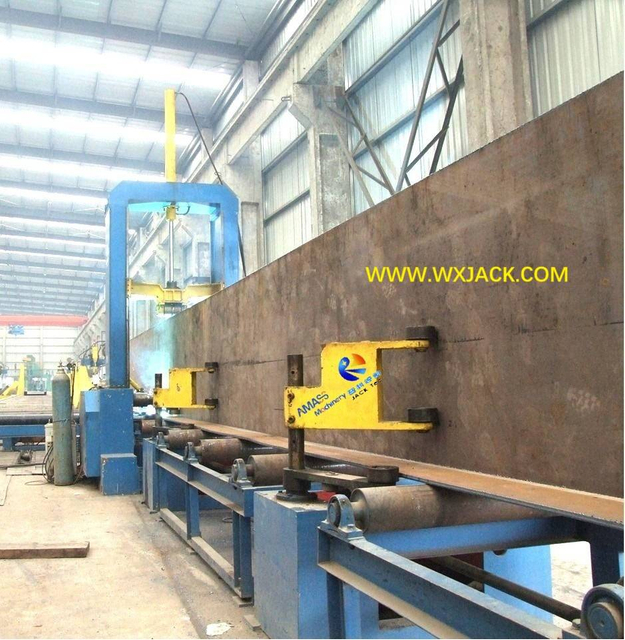

3. T de ensamblaje y co2 Soldadura de tachuela: Z10 Máquina automática del haz T y soldadura de tachuela ;

4. Terminado de soldadura en T Beam Co2 Máquina de soldadura:


1) Para la construcción naval: LBA10 Automatic Co2 GMAW ;

2) Para la estructura de acero: Uso del 90%: Saw automática LHA/ LHC/ LHT ; 10% Uso: con CO2 soldadura blindada por gas;

5. Enderezado de refuerzo: T máquina de alisado del haz (opcional)

6. Manera de operación:

1) La máquina de producción del haz T en la lista anterior puede funcionar individualmente o integralmente como línea automática de producción de soldadura de haz T,

2) Asistido con equipos transportadores /auxiliares como transportador de acero y equipo de volteo;

7. 3 en 1 máquina para producir una pequeña viga T: Además, para producir la soldadura de la luz y la viga de la soldadura de servicio medio, el Zhj10 T Ensamblaje de viga soldan la máquina integral También es una opción adecuada para el cliente: ahorro de presupuesto y altamente efectivo.


MI. Contenido de la línea de producción de soldadura del haz:


1. En esta sección del producto, daremos introducción Como a continuación en 3 productos de:

1) tuberculosis Línea de producción de soldadura de la serie T;

2) Z10 Conjunto automático de la viga T y máquina de soldadura de tachuela: H máquina de ensamblaje de haz;

3) LBA10 TOMÁTICO T BEAM CO2 Máquina de soldadura para construcción naval ;

Estas 3 máquinas son específicamente para el uso de la producción del haz de construcción naval;

2. Las otras 2 máquinas importantes para la producción de haz,

Que también se usan ampliamente en otro ámbito, se introducirá en detalle la familia del producto correspondiente:

1) RH800/ RH1000 Recorte de placa final y desgaste:Máquina de redondeo de borde;

2) Zhj10 T de la viga de soldadura enderezando la máquina integral: H máquina de fabricación de haz H
