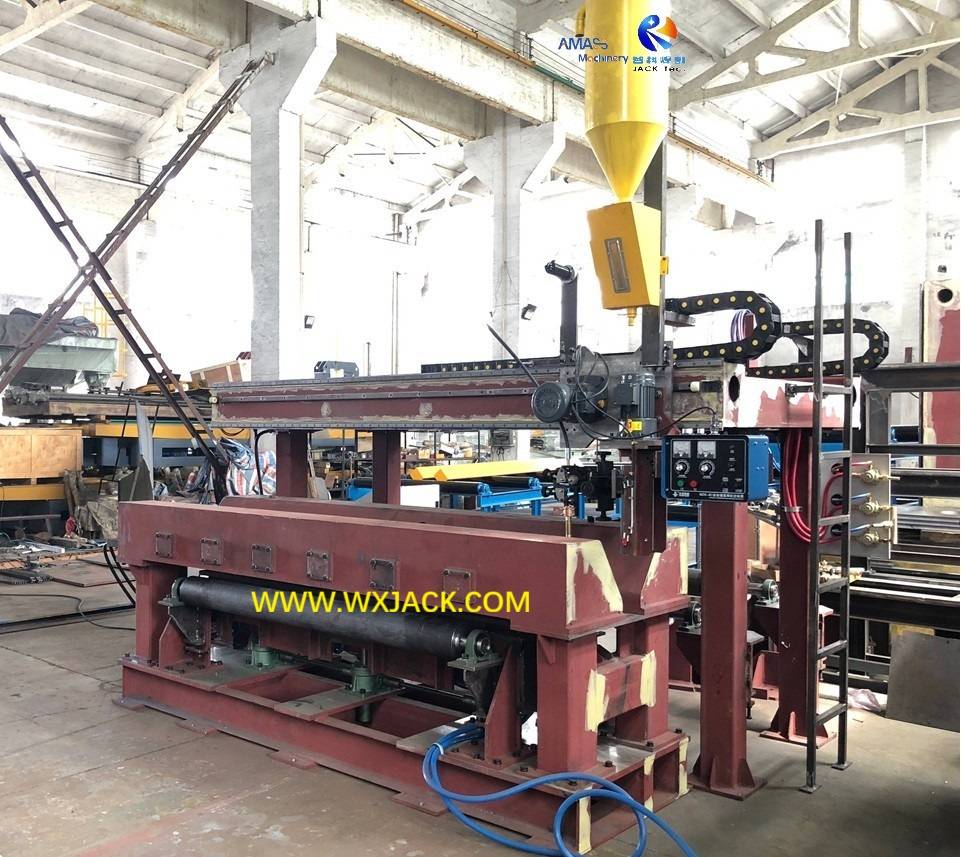

A. ¿Qué puede hacer la máquina soldadora de juntas a tope de placa de acero por los clientes?

1) Los otros nombres incluyen La máquina de soldadura a tope plana y la soldadora a tope de placa plana sirven para realizar soldaduras de unión a tope plana en 2 piezas de placas de acero, mediante soldadura por arco sumergido SAW, de modo que se pueda obtener una pieza de placa de acero más larga y más grande;

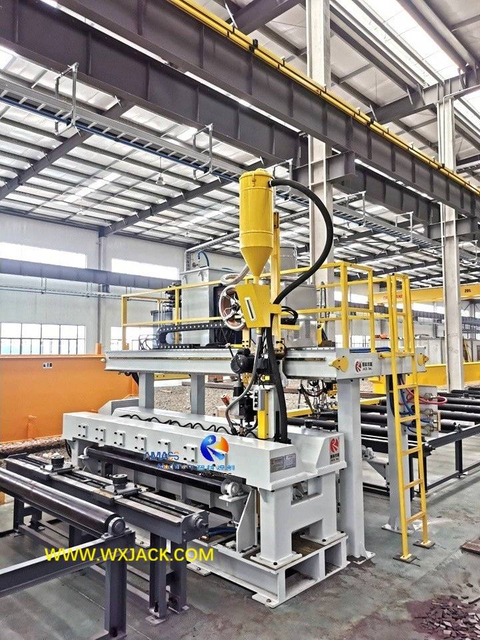

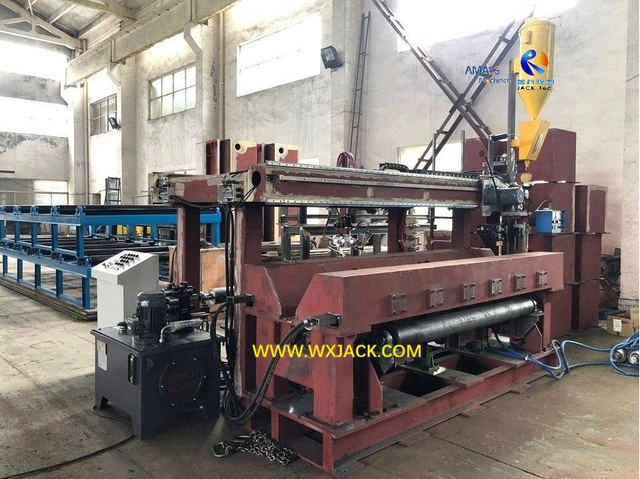

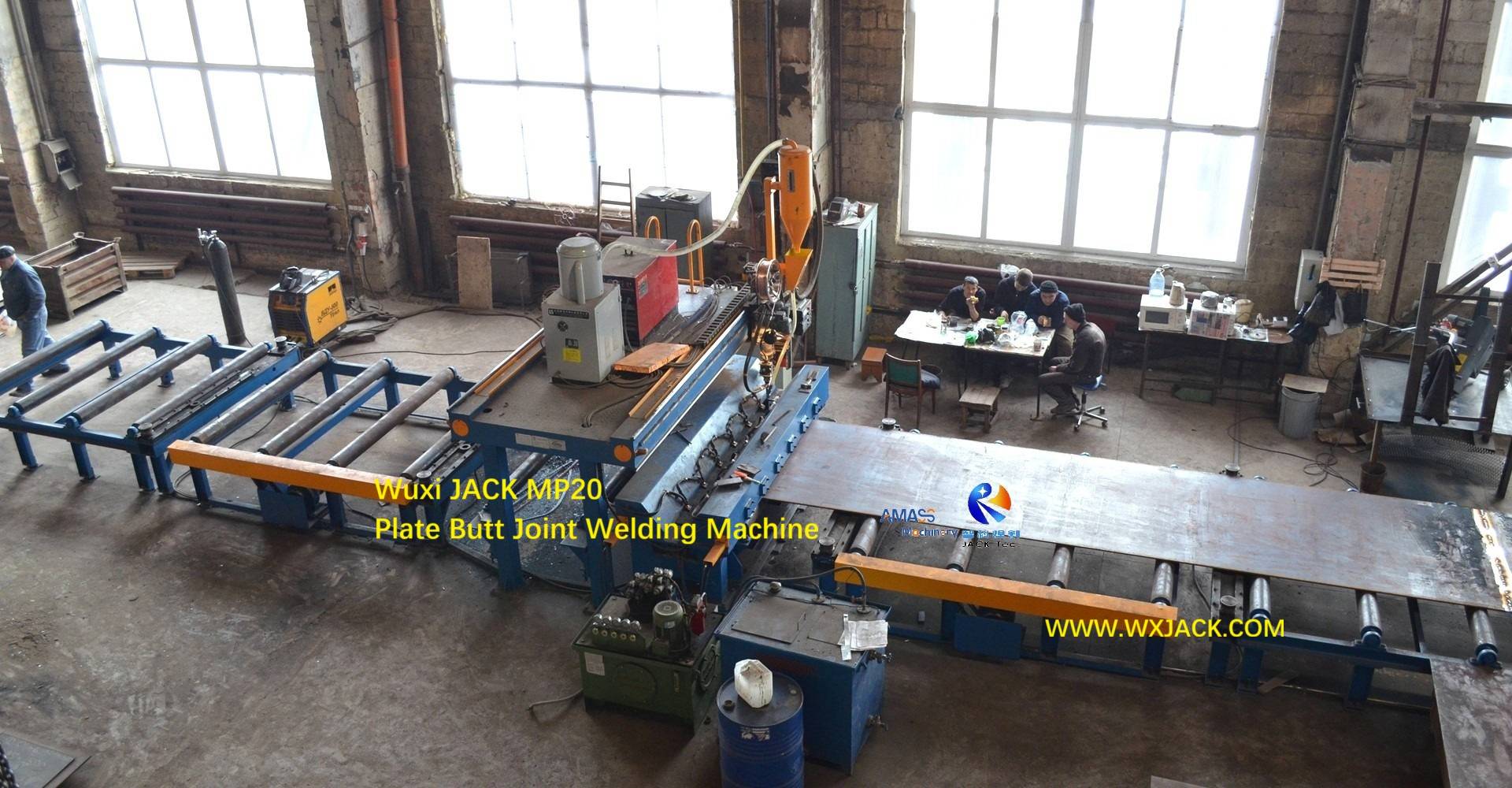

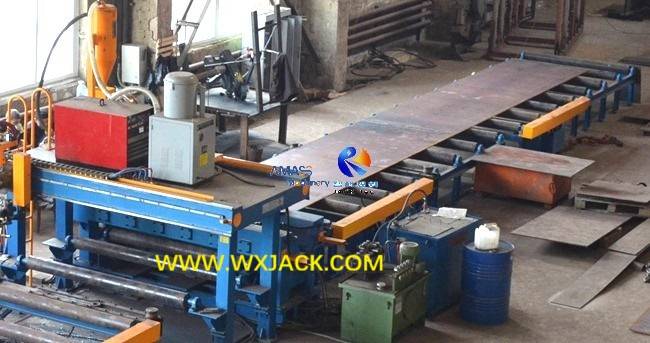

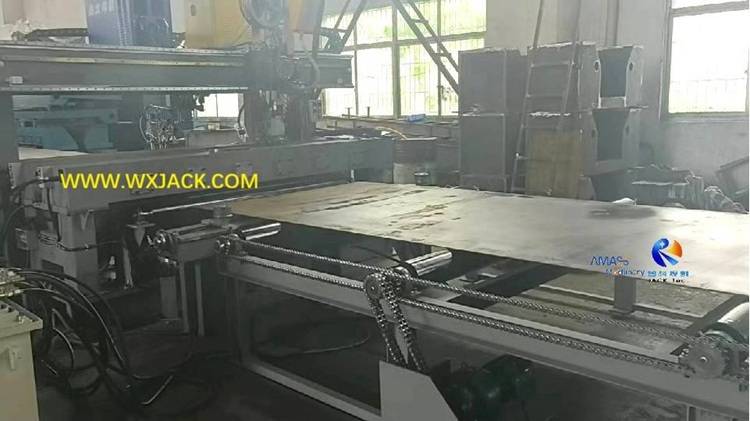

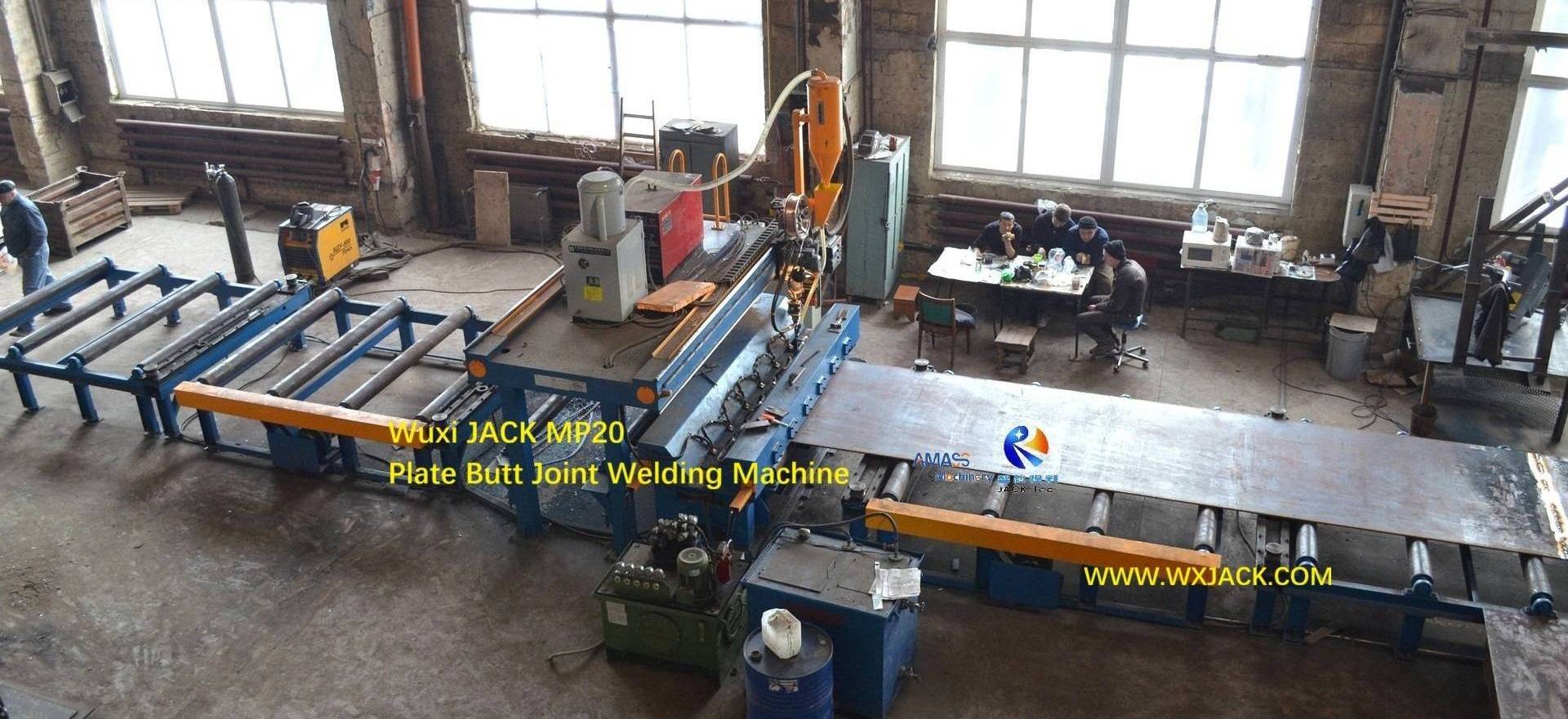

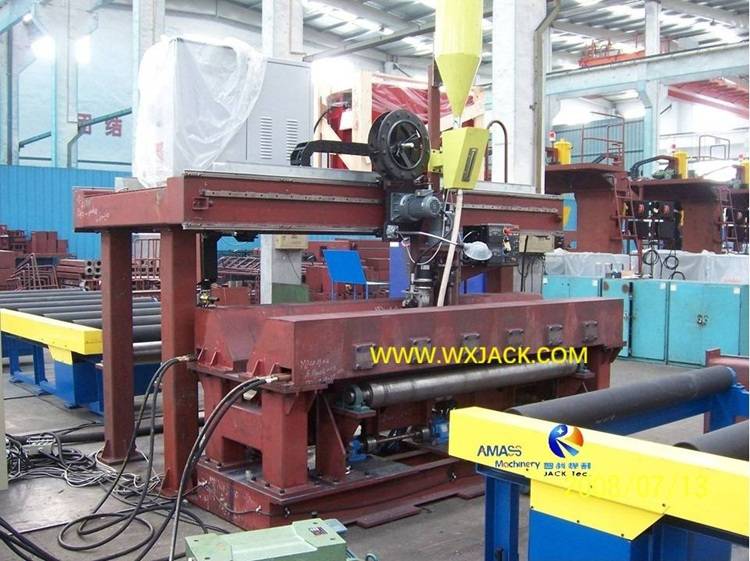

2) Una pieza de unión de placa de acero más larga a partir de 2 piezas de placas de acero más cortas, entregadas por la máquina soldadora de juntas a tope de placa de acero Wuxi JACK MP20: (Figura 1)

B. Gran beneficio de la máquina soldadora de juntas a tope de placa de acero Wuxi JACK:

1. Mejora en la operación de unión de placas desde Wuxi JACOBO Máquina de soldadura a tope plana:

1) Simplifica tecnología de procesos de unión de placas de acero;
2) Reduce el tiempo del ciclo en un 50 %. en unión de placas de acero;
3) Aliviar a los operadores de trabajos peligrosos y duros de placas de acero con giro de 180°;
4) Reducir el número de operadores. de 2 personas a 1 personas;

2. Forma original de unión de placas sin soldador a tope plano de placa:

Sin la máquina de soldadura a tope de placas planas, unir dos piezas cualesquiera de placas de acero implica los siguientes pasos:
1) Primero realice soldadura SAW en un lado de las 2 piezas de placa de acero;
2) Inversión de 180° de la placa de unión a medio terminar: Este es un paso que requiere mucho tiempo y conlleva un riesgo potencial para la seguridad, ya que involucra a dos operadores trabajando juntos;
3) Implementar soldadura SAW en los lados opuestos. de las 2 piezas de placa de acero;
4) Implementar ranurado por arco de carbón sobre placa de acero de junta acabada;

3. Operación de unión de placas mejorada desde la máquina soldadora de juntas a tope de placas de acero:

Ahora, con el trabajo potente y eficiente de la máquina de soldadura a tope plana con placas,
1) Una vez pasando por: Las 2 piezas de placa de acero pueden ser biseladas y unidas con su paso por el equipo Soldadora a Tope Plana, sin necesidad de voltear 180°;
2) Sólo un lado de la soldadura SAW es necesario;
3) Sólo 1 operador es necesario para completar toda la operación;
4) Tiempo del ciclo es solo el 50% del original,
Brindar una calidad de costura de unión consistente y controlable desde la máquina de soldadura de juntas a tope de placa de acero;

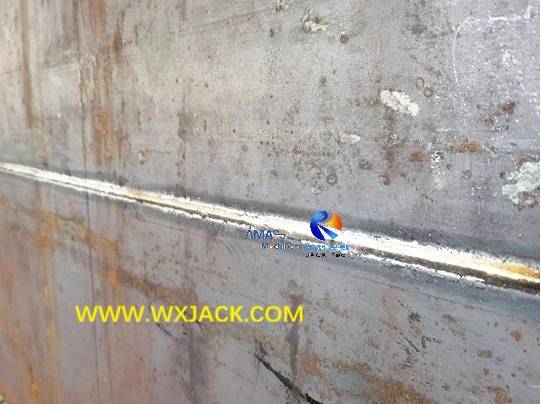

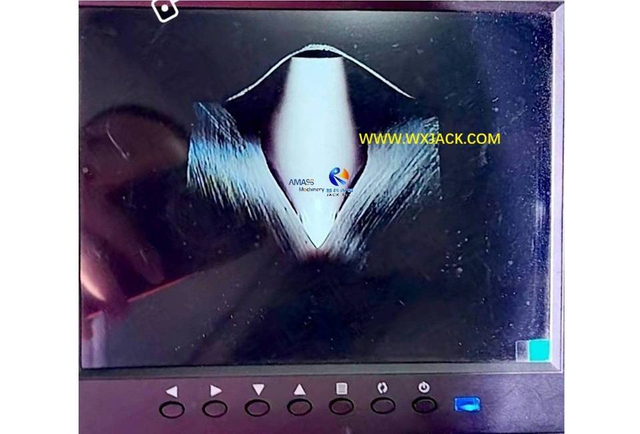

4. Costura de soldadura en la placa de unión terminada de la máquina de soldadura de juntas a tope de placa de acero de la serie Wuxi JACK MP: (Figura 2)

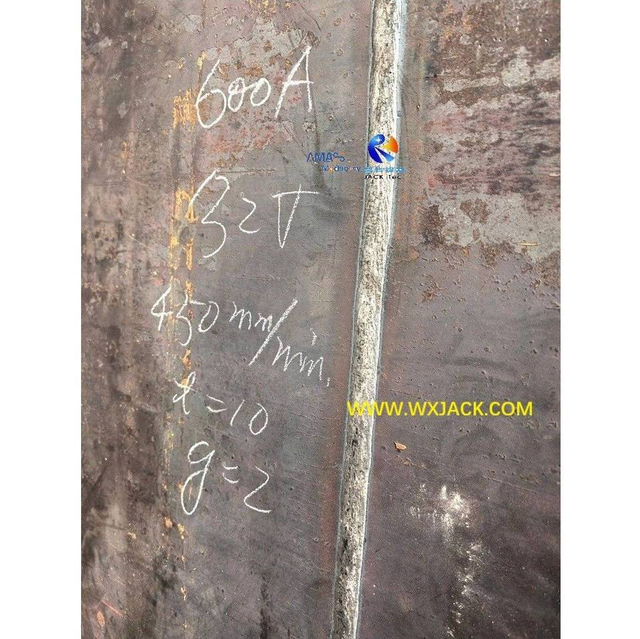

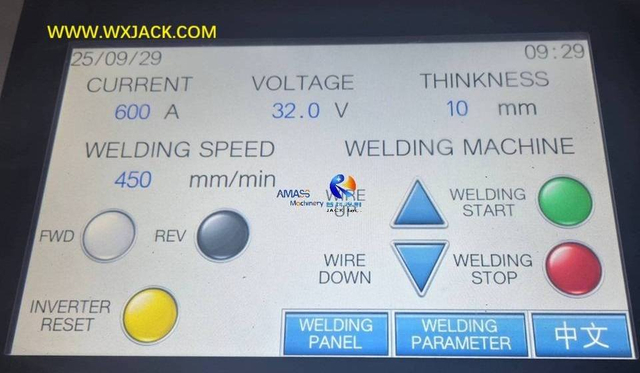

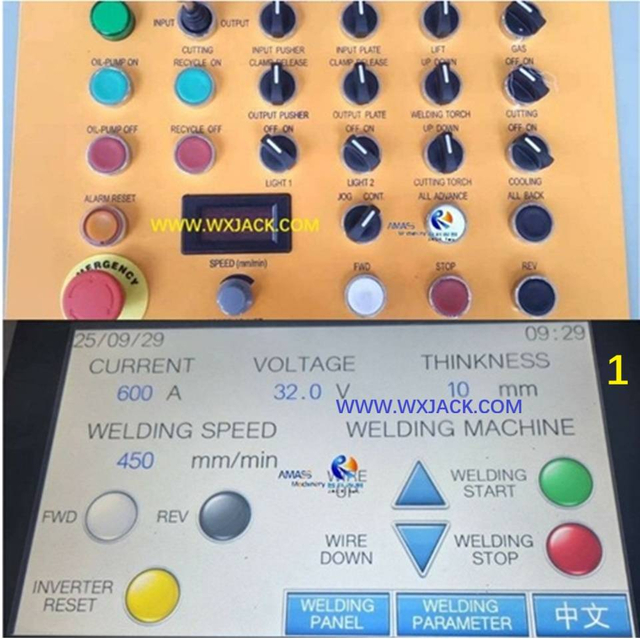

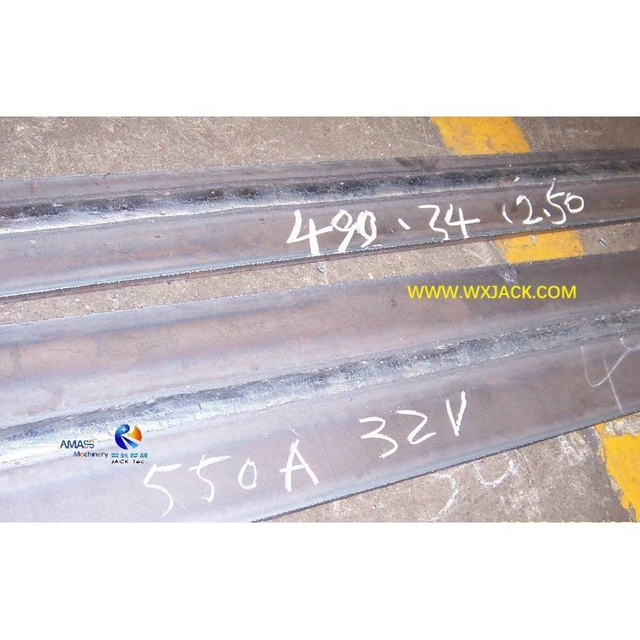

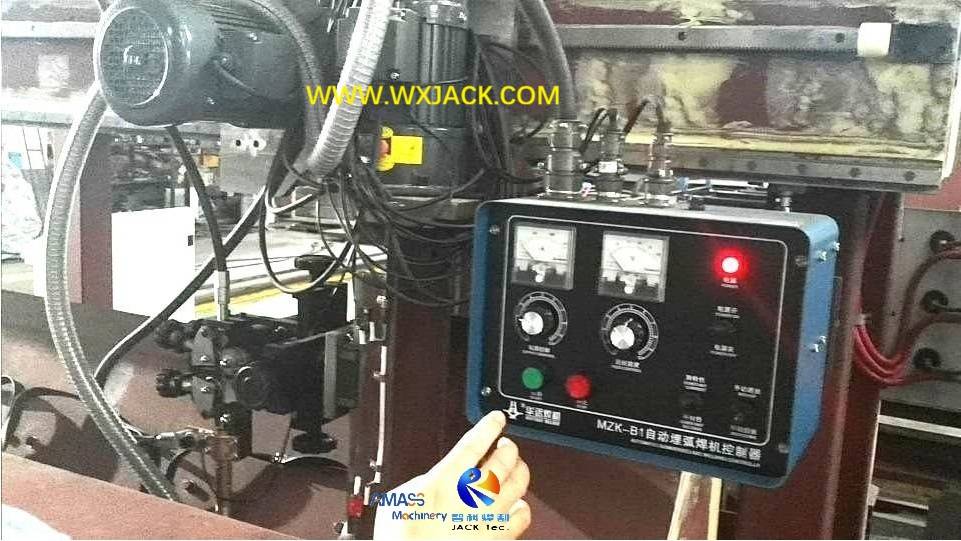

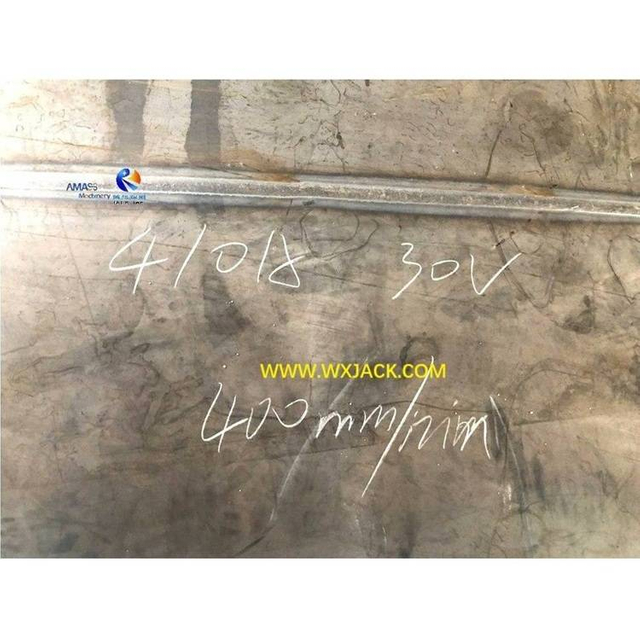

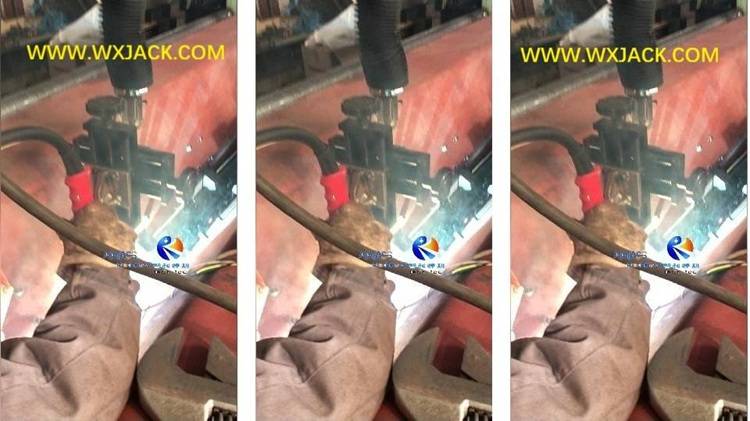

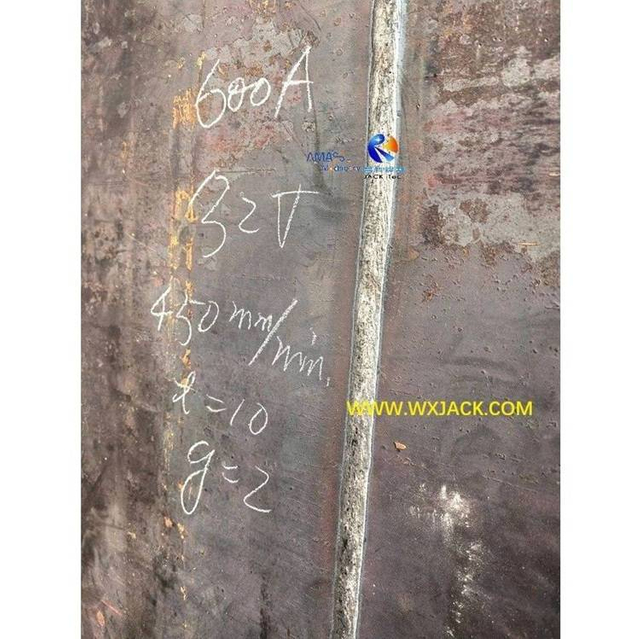

5) Parámetros de control del proceso de soldadura validados (corriente/voltaje/velocidad de soldadura) y costura de unión terminada, adquiridos de la máquina de soldadura a tope plana Wuxi JACK Plate: (Fig. 3)

C. Vanguardia técnica de la máquina de soldadura a tope de placa de acero Wuxi JACK:

1. Conocimientos técnicos: Una de las tecnologías principales aplicadas en la máquina de soldadura a tope plana de placa de acero Wuxi JACK es 'Melt-Thru', lo que implica 'Soldadura por un solo lado y formación de cordones de soldadura por ambos lados.';
2. Esta es la tecnología de patente Wuxi JACK acreditada en 2016., que se aplica en la máquina soldadora de juntas a tope de placa de acero serie MP;
3. Introducción técnica detallada sobre 'Melt-Thru' en la Soldadora a tope plana de placas de acero, está disponible en la página del producto de 'Máquina de soldadura a tope plana';

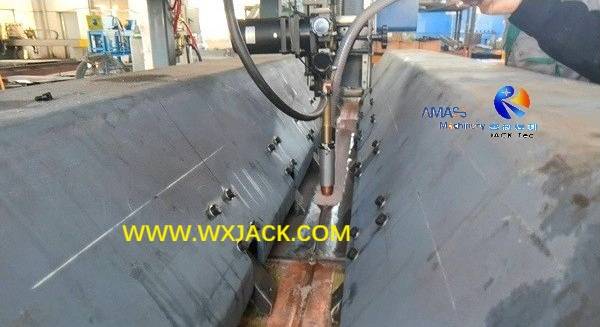

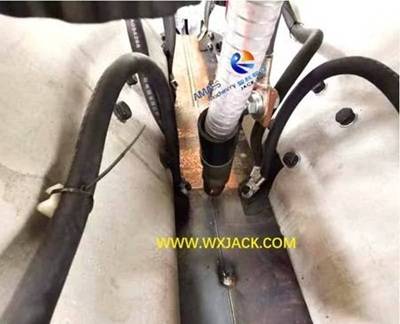

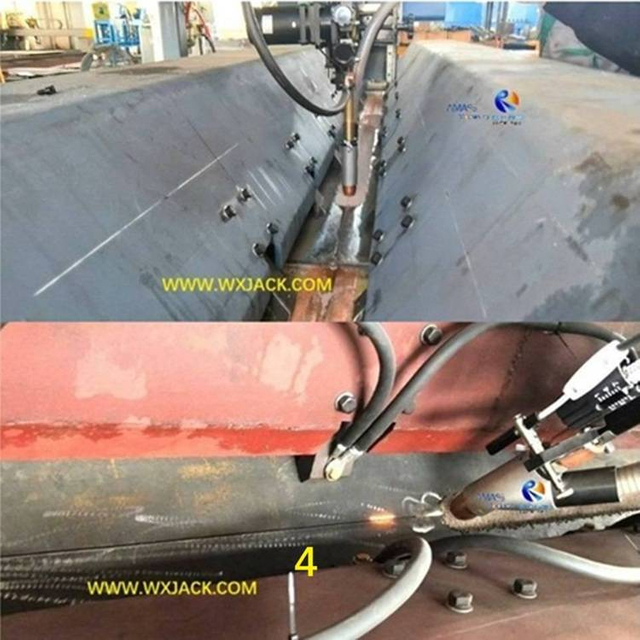

Técnica Melt-Thru que se aplica en la máquina de soldadura a tope plana de placa de acero Wuxi JACK: (Fig.4)

4. Resumen de este producto destacado se demuestra en las diapositivas del informe 'La potente máquina de soldadura de juntas a tope de placa de acero Wuxi JACK'.

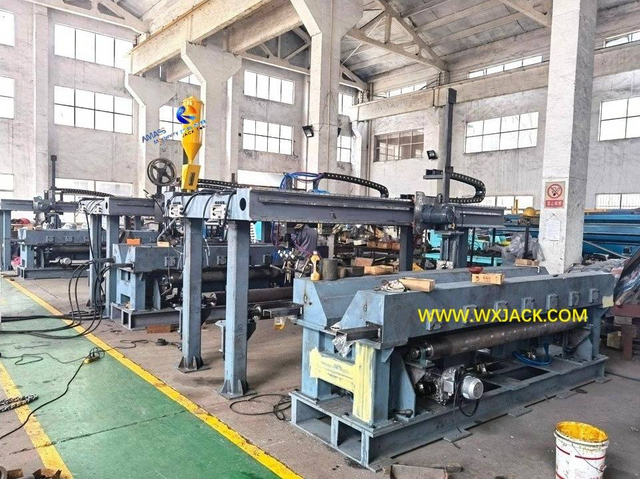

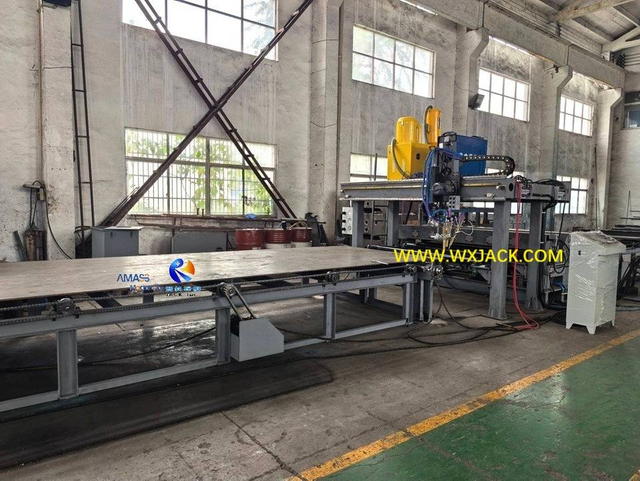

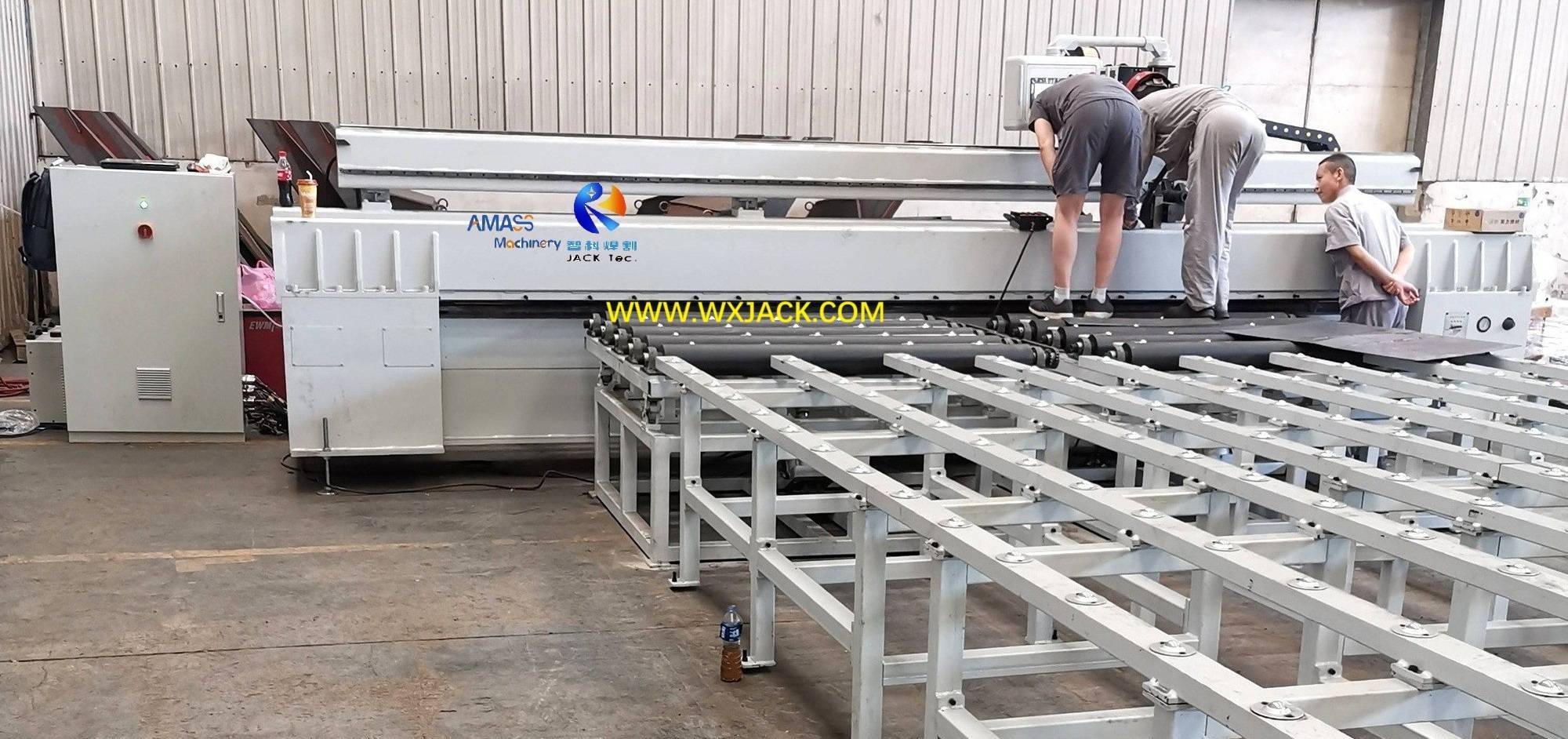

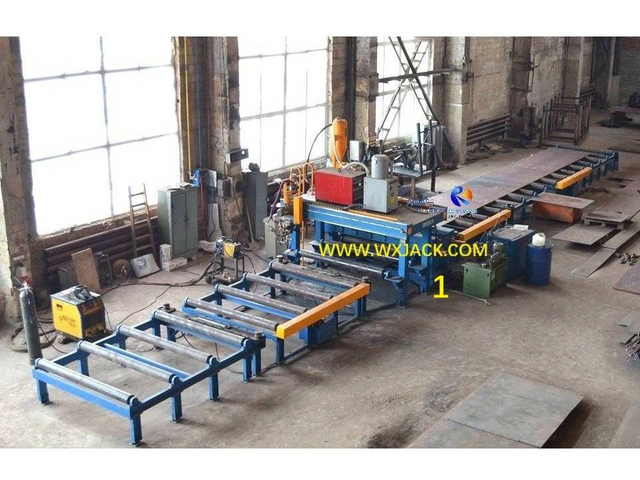

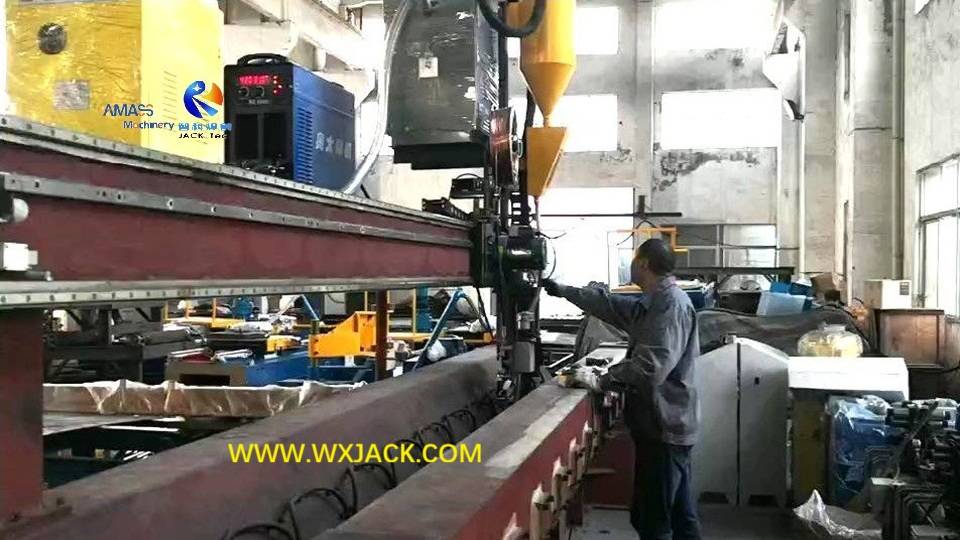

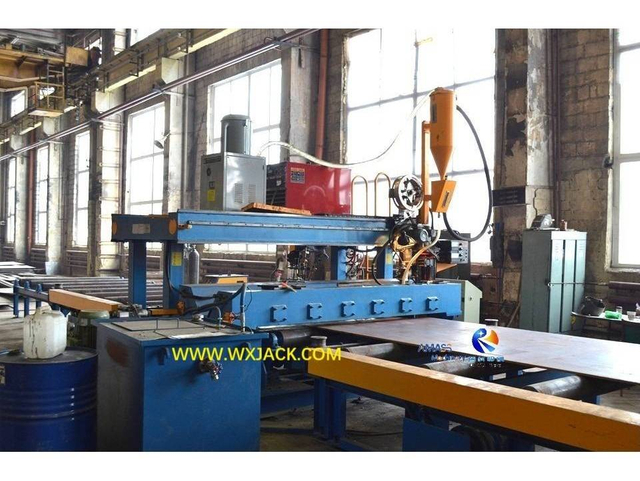

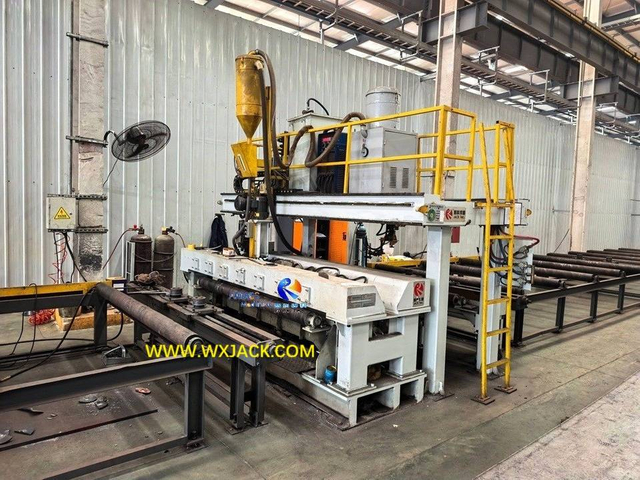

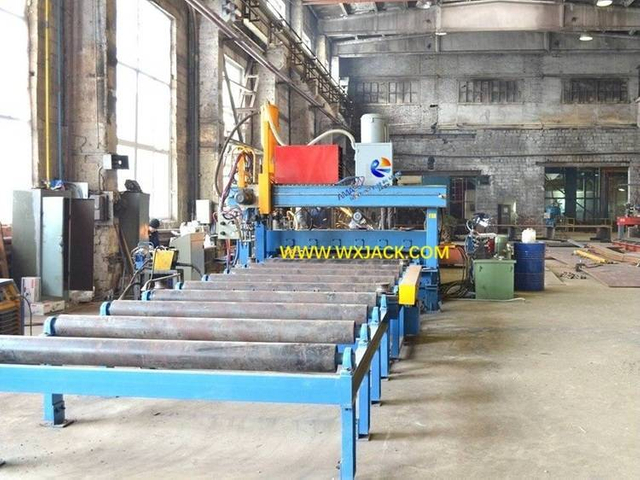

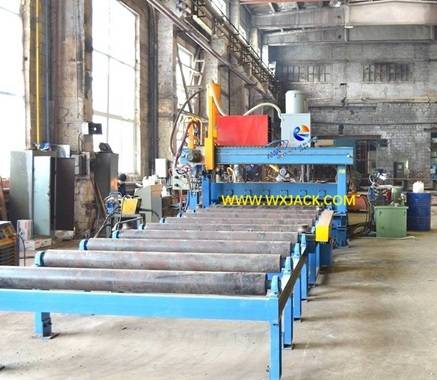

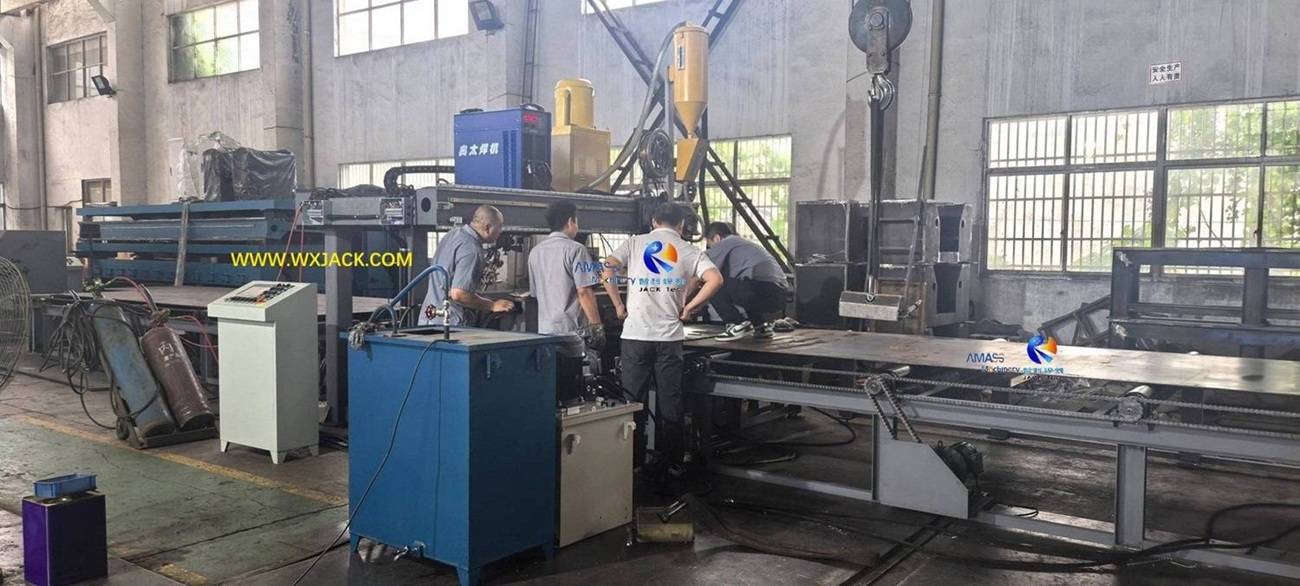

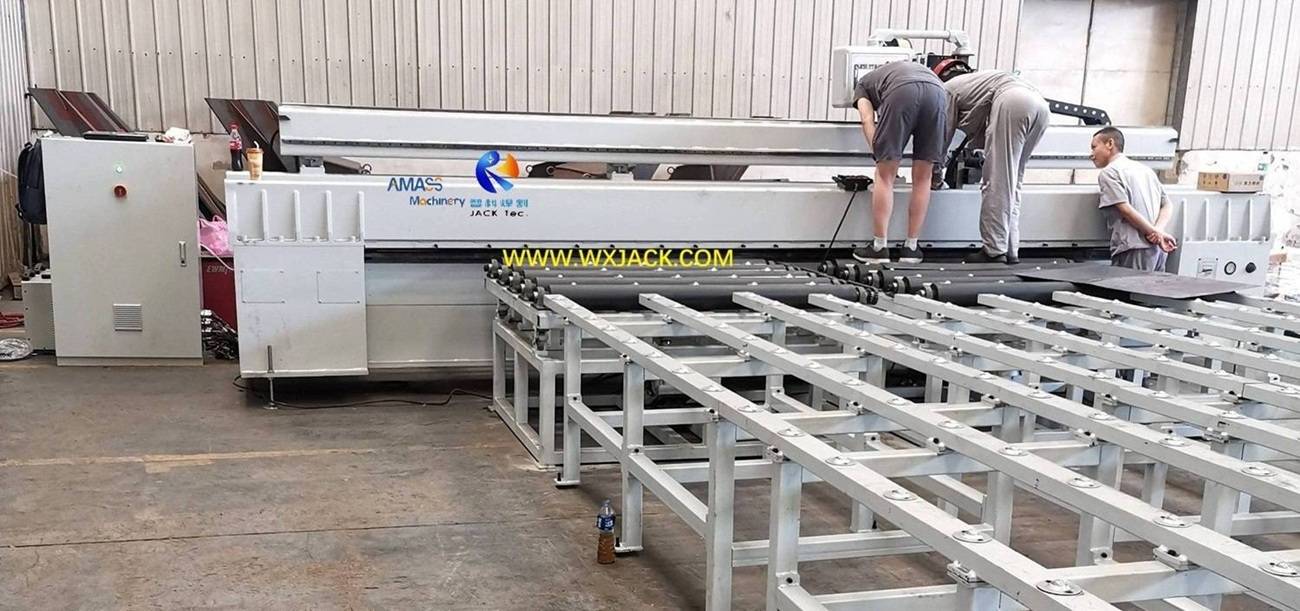

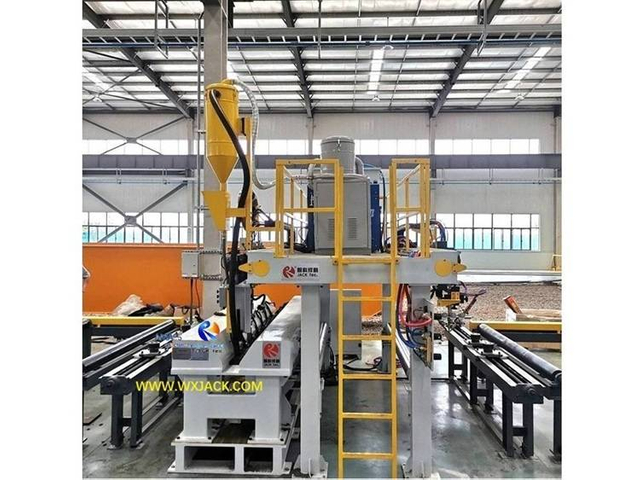

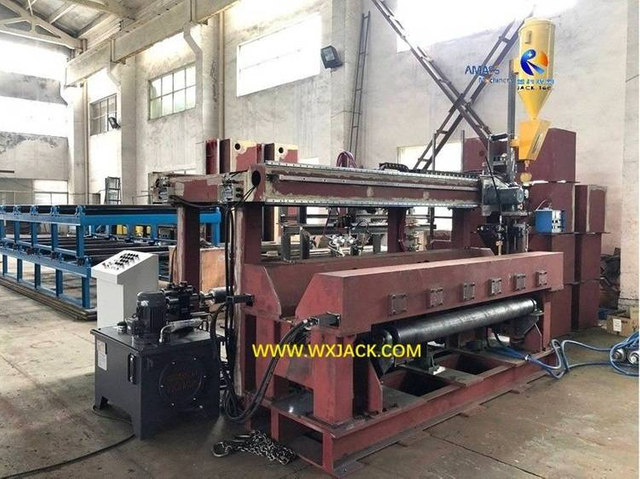

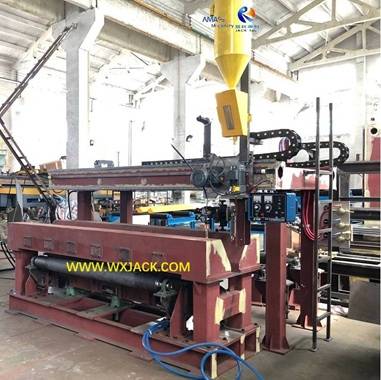

Las fotos desplazadas a la izquierda: Células de trabajo/elementos/piezas de trabajo terminadas entregadas desde la máquina de soldadura a tope plana Wuxi JACK

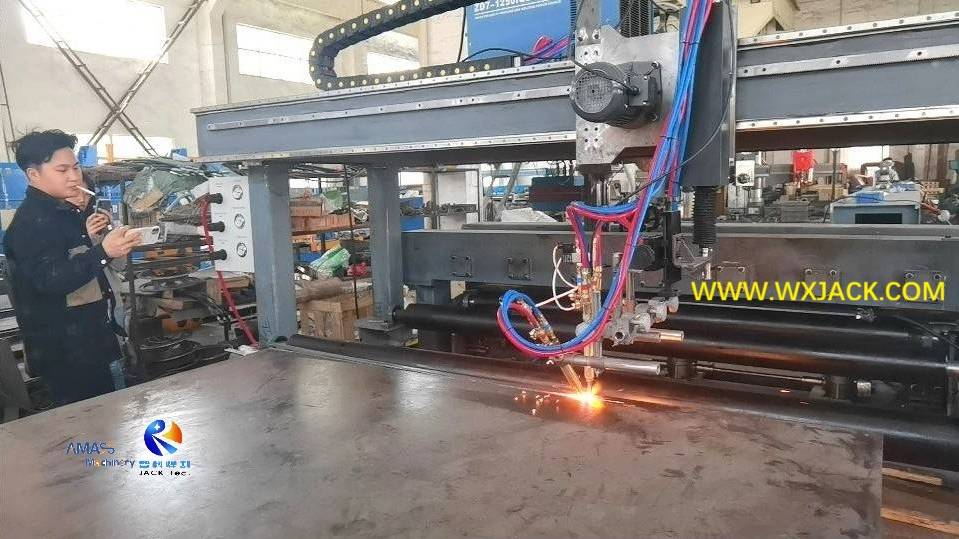

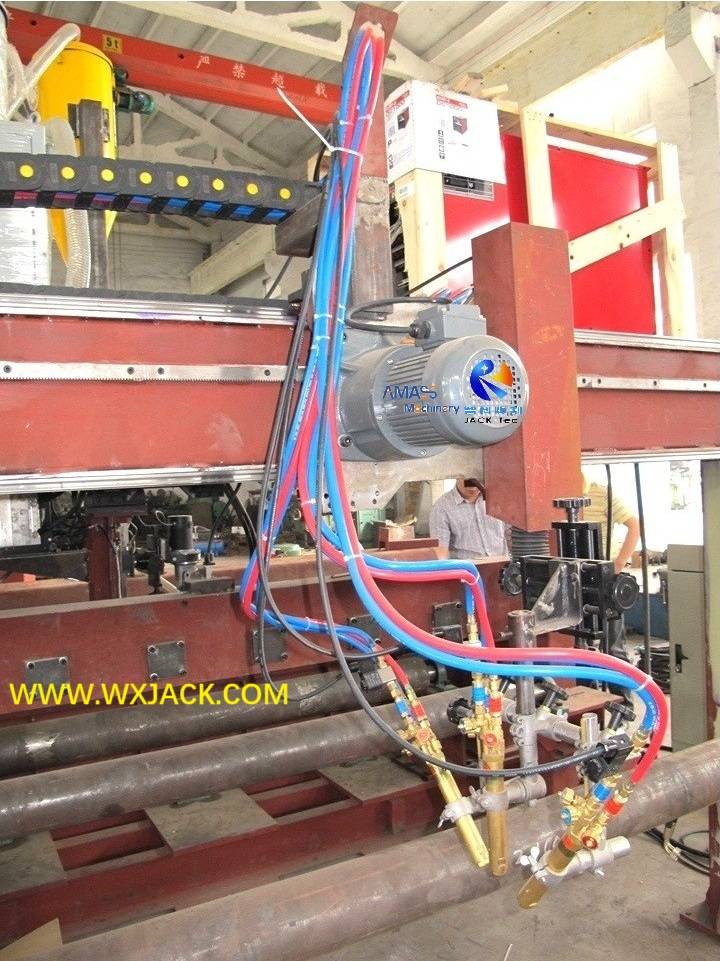

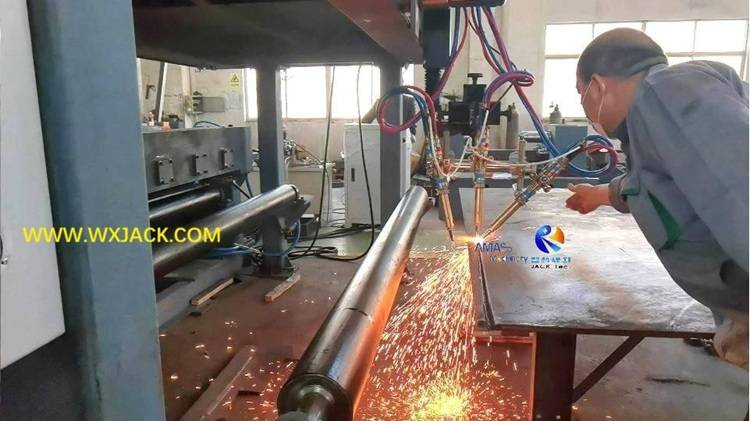

1. Fabricación de ranuras de soldadura en una máquina de soldadura a tope plana de placa de acero:

1) Necesidad: Para placas de acero con un espesor superior a 15 mm, se deben realizar ranuras de soldadura en sus bordes antes de soldar las juntas, para obtener el efecto de unión ideal;

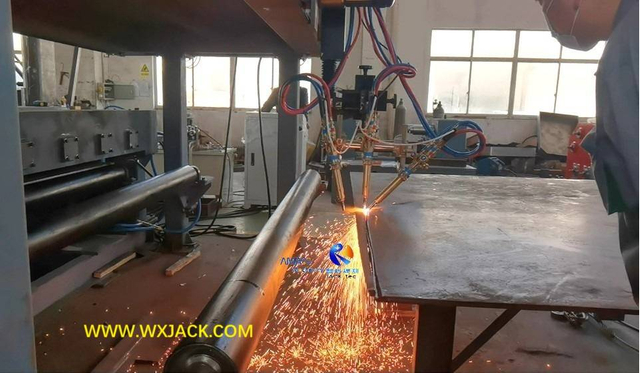

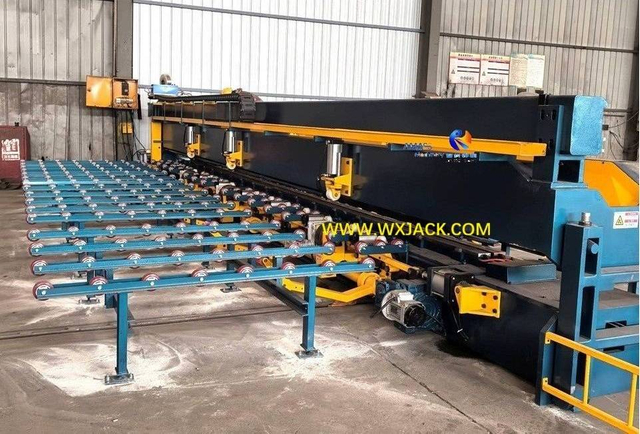

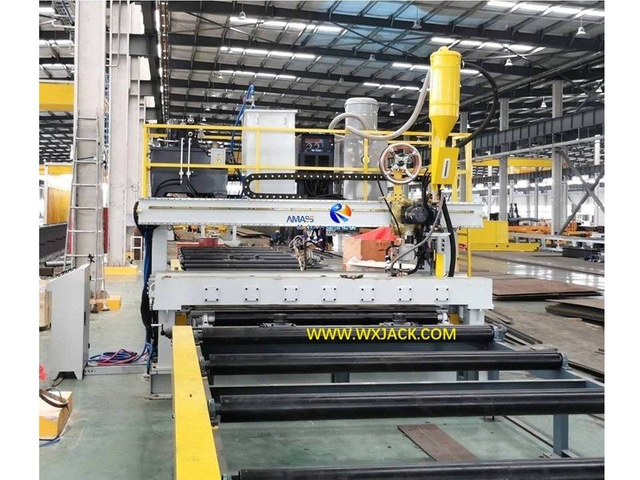

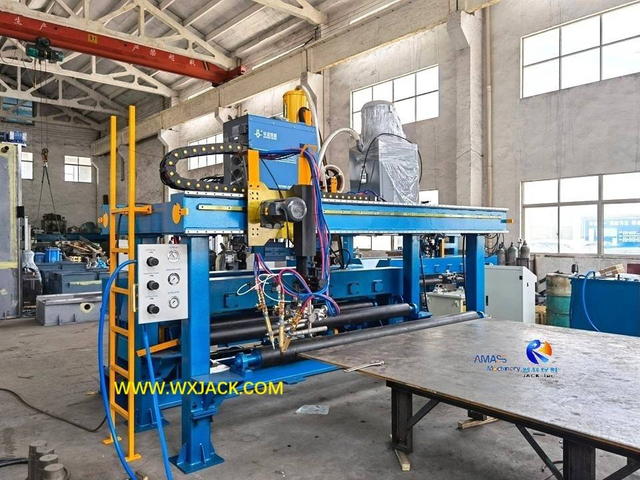

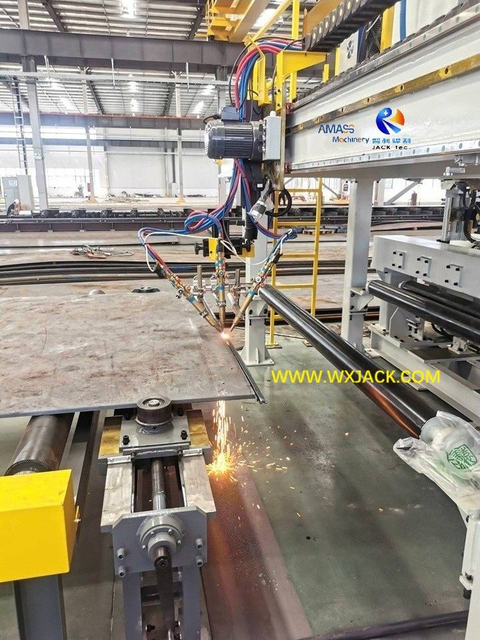

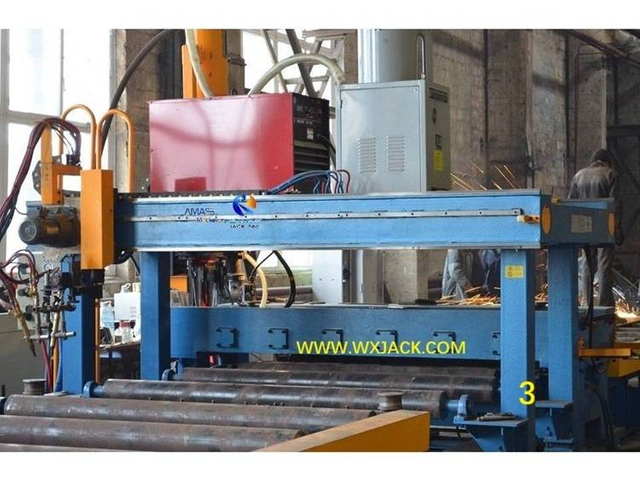

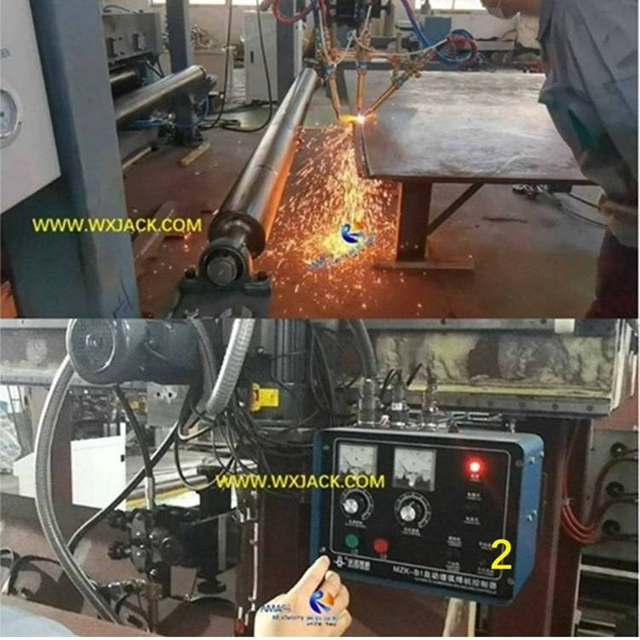

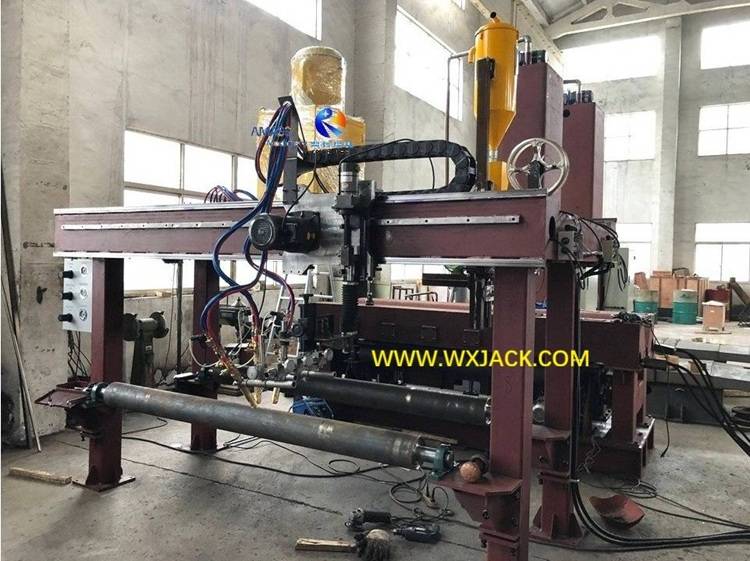

2) Esto se puede hacer con el sistema de corte por llama triple, instalado en el lado entrante de la viga del pórtico de la máquina de junta a tope de placa de acero;


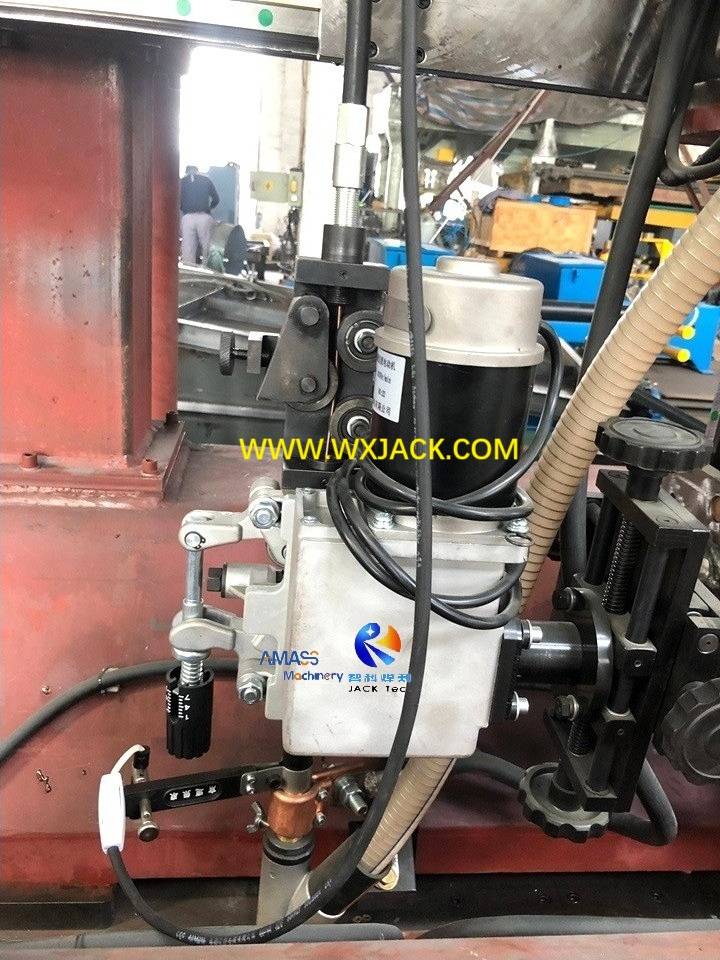

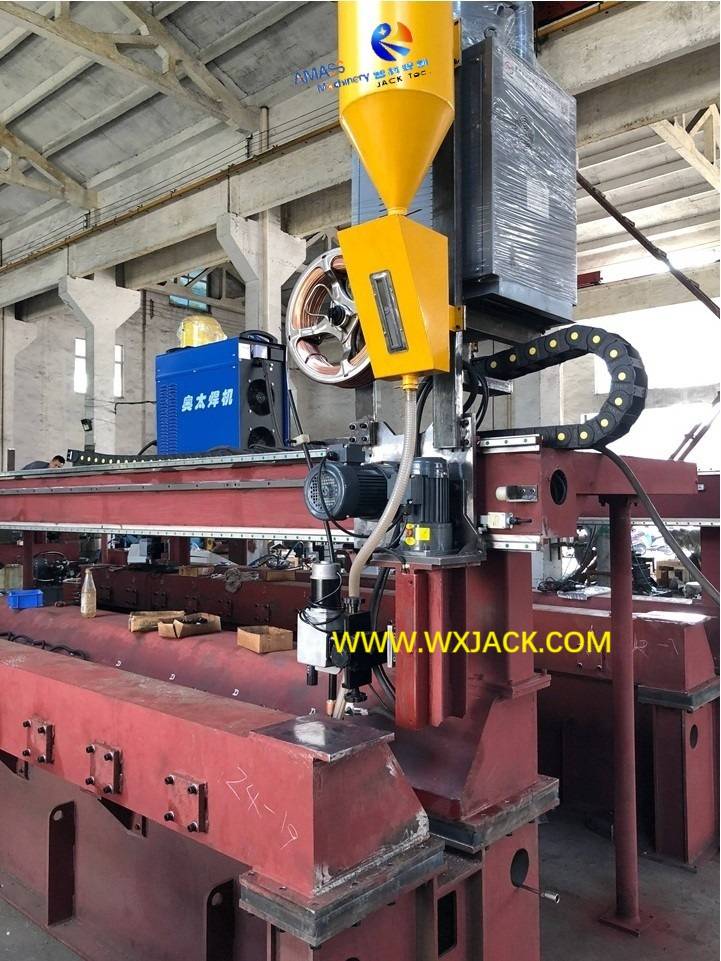

2. Crítico: Unidad de soldadura por fusión en máquina para unir a tope placas de chapa de acero:

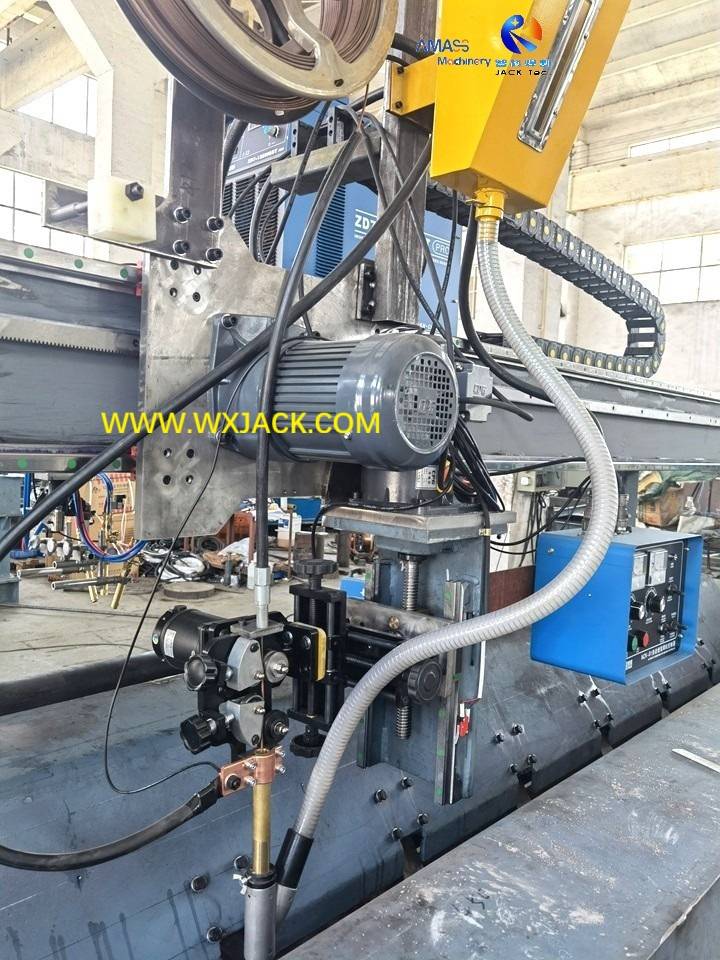

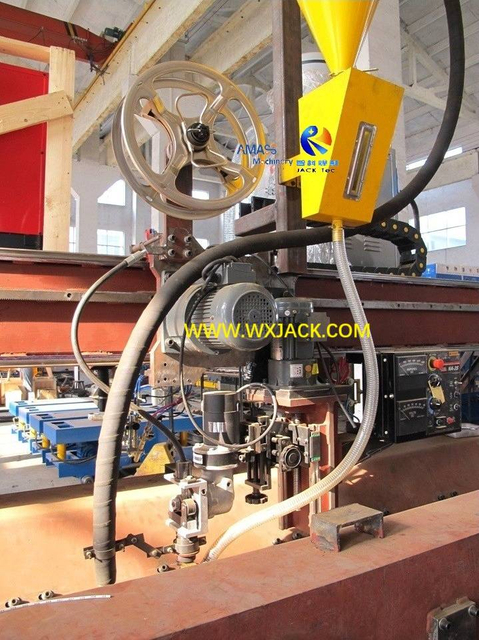

1) Importancia: Este es el elemento de trabajo central en la máquina soldadora de juntas a tope de placas de acero, que cumple con una unión de placas de un solo lado de calidad superior;
2) Modos de soldadura: Según el espesor de las placas de acero a unir, puede ser soldadura por arco sumergido SAW de corriente grande o CO de corriente más pequeña.₂ soldadura con protección de gas;

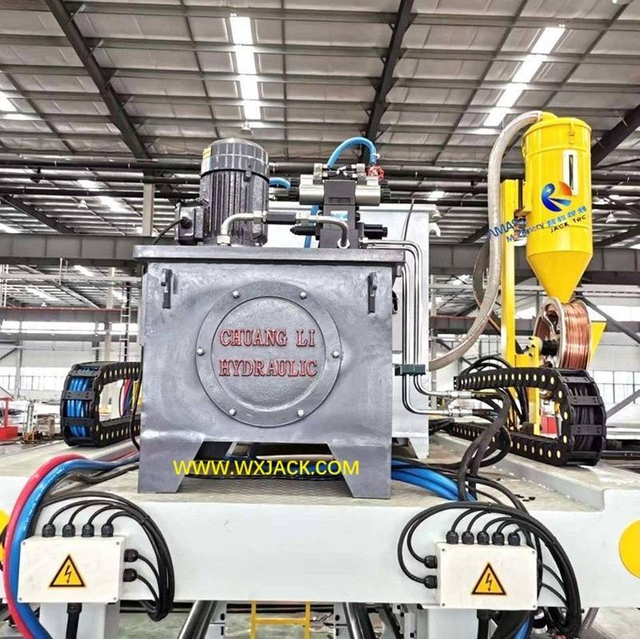

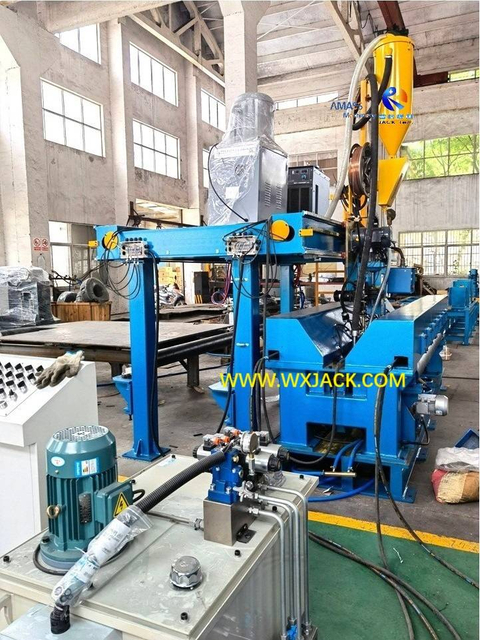

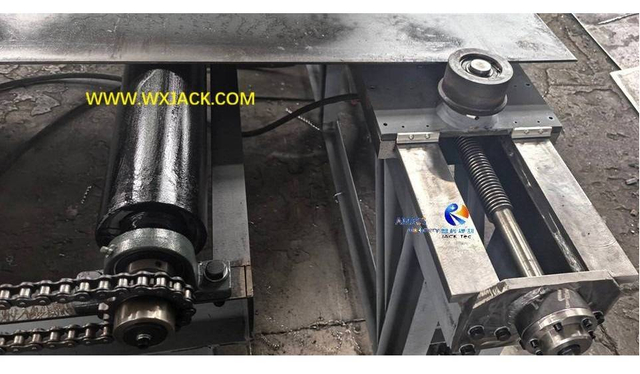

3. Unidades de funciones suplementarias en la máquina para juntas a tope de placas de chapa de acero:

1) Estos incluyen Todas las células funcionales de soporte equipadas en la máquina de soldadura a tope plana de placas:
2) Tales como: Fuente de alimentación de soldadura/sistema hidráulico para abrazadera de placas de acero/tanque de recarga y reciclaje de agua de refrigeración/sistema de reciclaje de flujo de soldadura SAW, etc.

Tecnología de fusión a través de patente Wuxi JACK en la máquina de soldadura a tope plana serie MP:

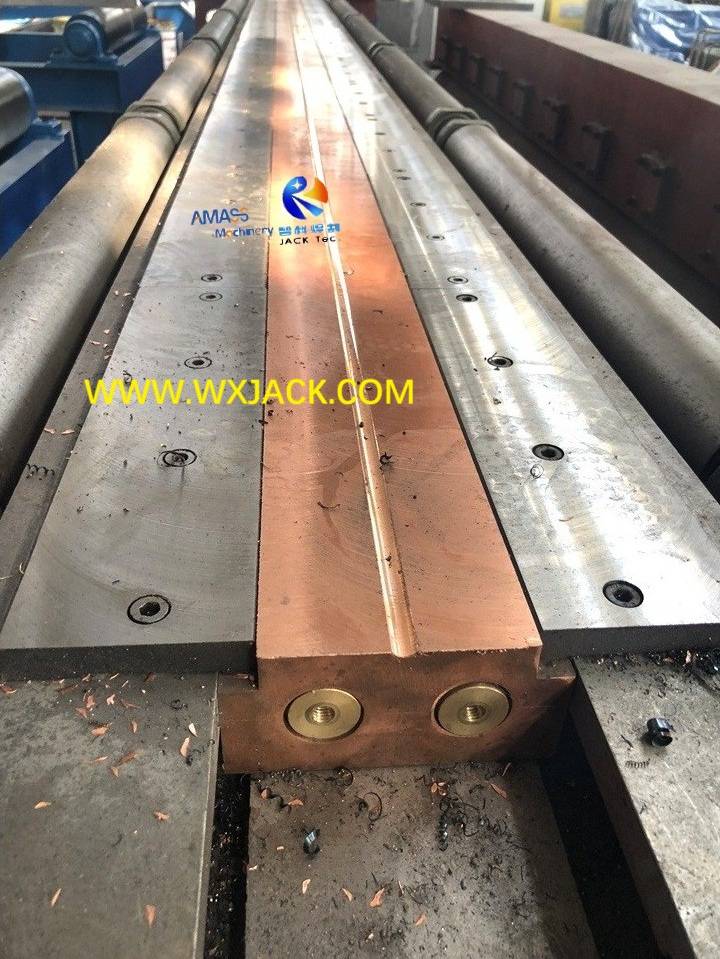

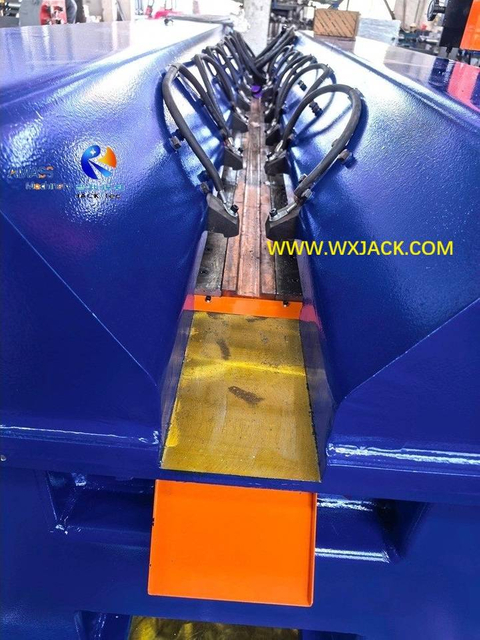

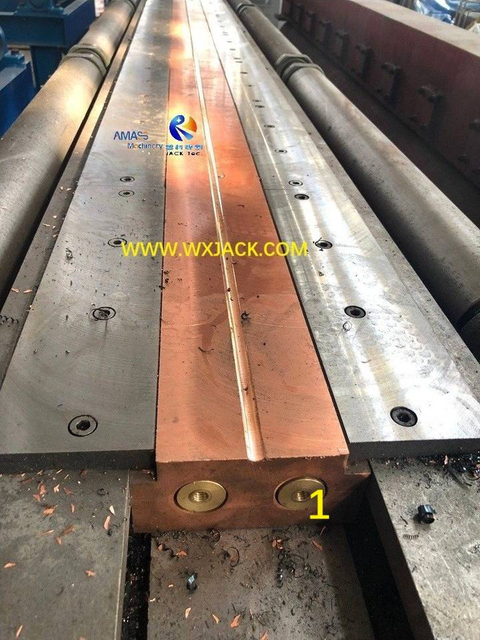

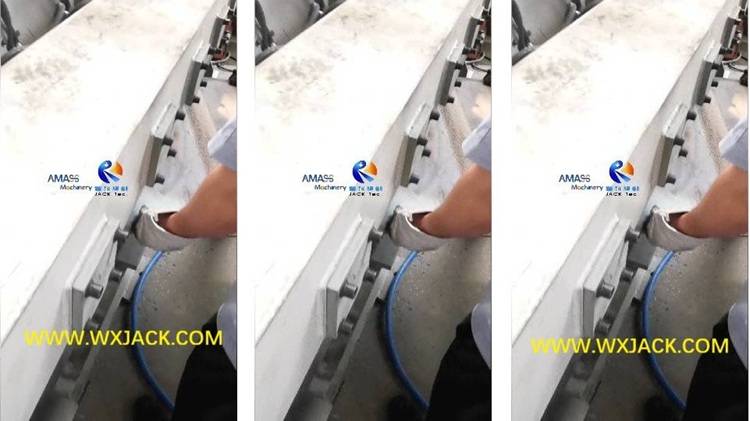

1. Almohadilla de bloque de cobre en la unidad central de soldadura de la máquina para juntas a tope de placa de acero:

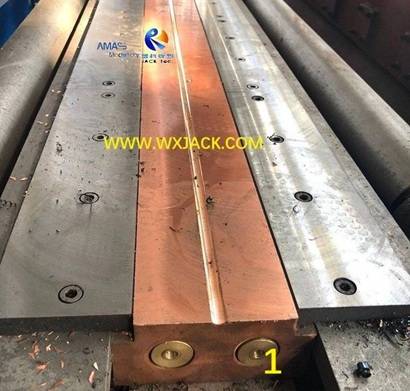

1) El 1^calle Foto: El cobre tiene buena conductividad térmica, lo que puede disipar rápidamente el calor generado durante la SAW;

2) Como se muestra en esta fotografía, hay 2 series de orificios pasantes, mecanizados en los lados laterales de las almohadillas de cobre;
3) A través de estos orificios pasantes, los tubos de agua pasan por el lado interno de las almohadillas de cobre, formando un circuito de circulación cerrado;
4) Durante la soldadura a tope por fusión en la máquina soldadora de juntas a tope de placas, el agua corriente fluye dentro de los tubos de agua, eliminando rápidamente el calor de la soldadura;

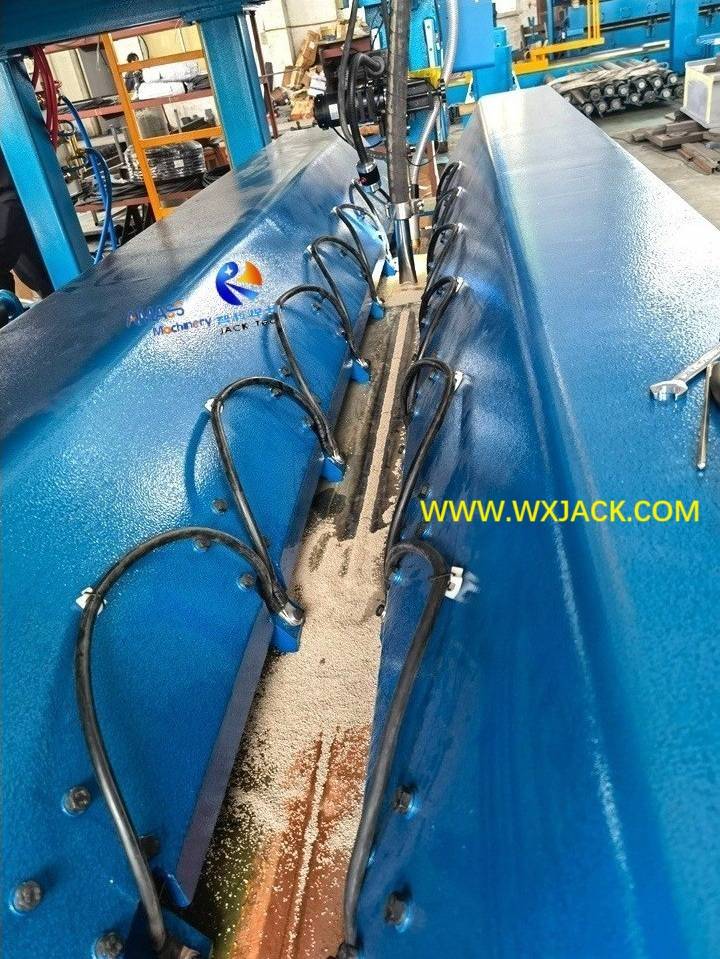

2. Bloques de sujeción de accionamiento hidráulico para apretar firmemente placas de acero en una máquina de soldadura a tope plana:

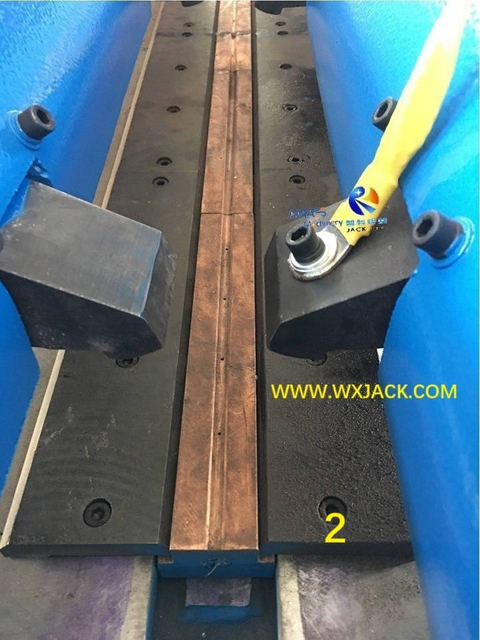

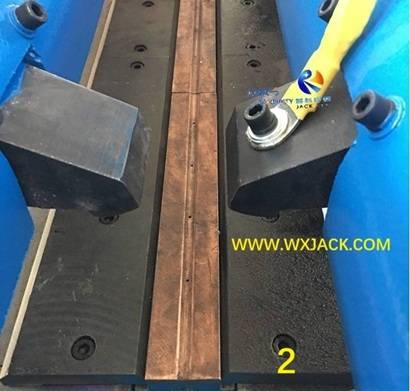

1) El 2^{Dakota del Norte} Foto: Esta foto refleja el siguiente paso en el montaje de la unidad de soldadura por fusión, en la máquina de soldadura a tope plana de acero:
2) El bloque de color negro justo encima de las almohadillas de cobre se utiliza para presionar firmemente las placas de acero para unirlas, en los modelos MP de máquina para unir placas a tope;
3) Sobre estos bloques de presión se encuentran montados cables de puesta a tierra;

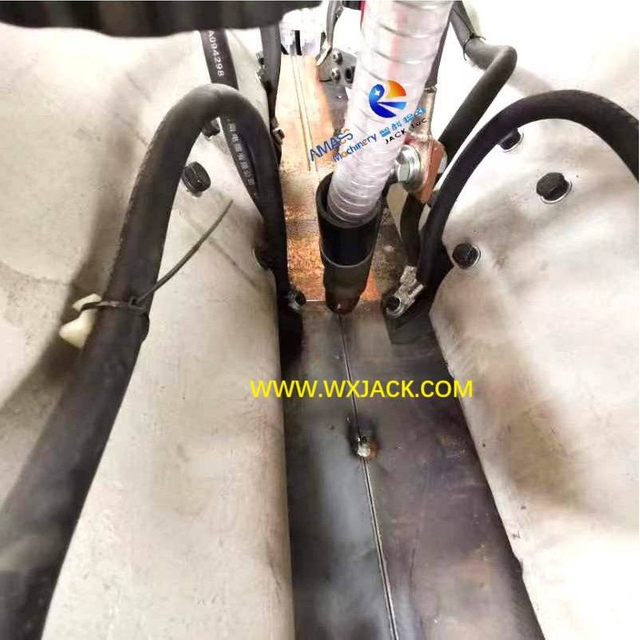

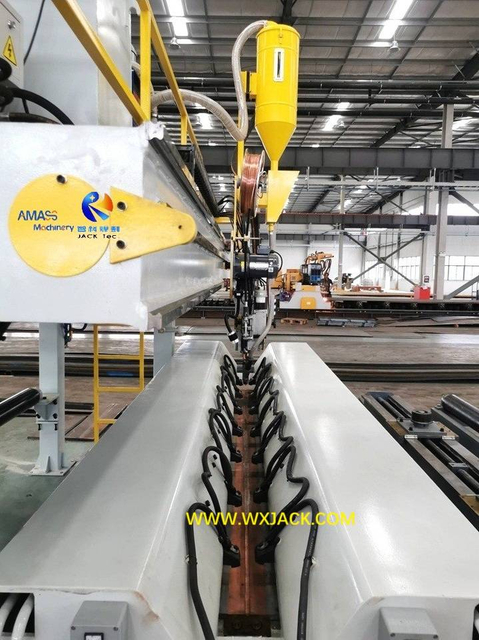

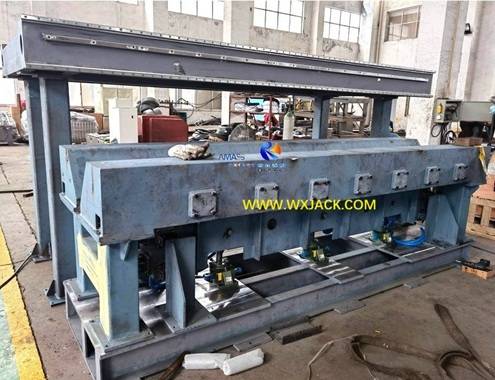

3. Vista general de la unidad de soldadura por fusión ensamblada en la máquina de soldadura de juntas a tope de placa de acero Wuxi JACK:

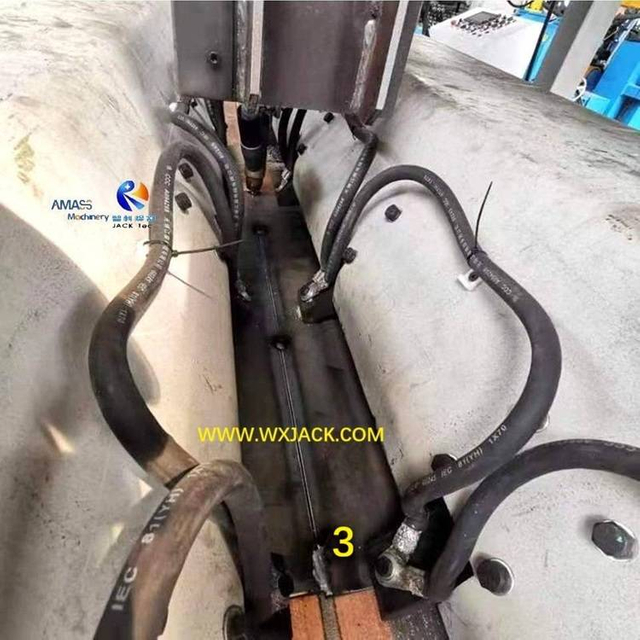

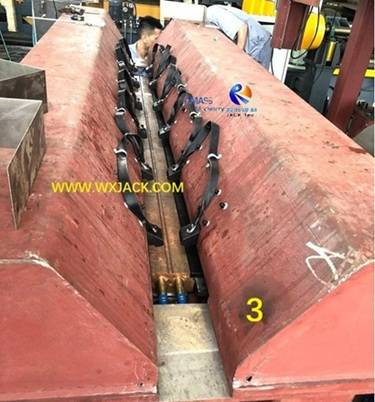

1) Los 3^tercero Foto ofrece una visión general de la mesa de trabajo de soldadura en la máquina de soldadura a tope plana;

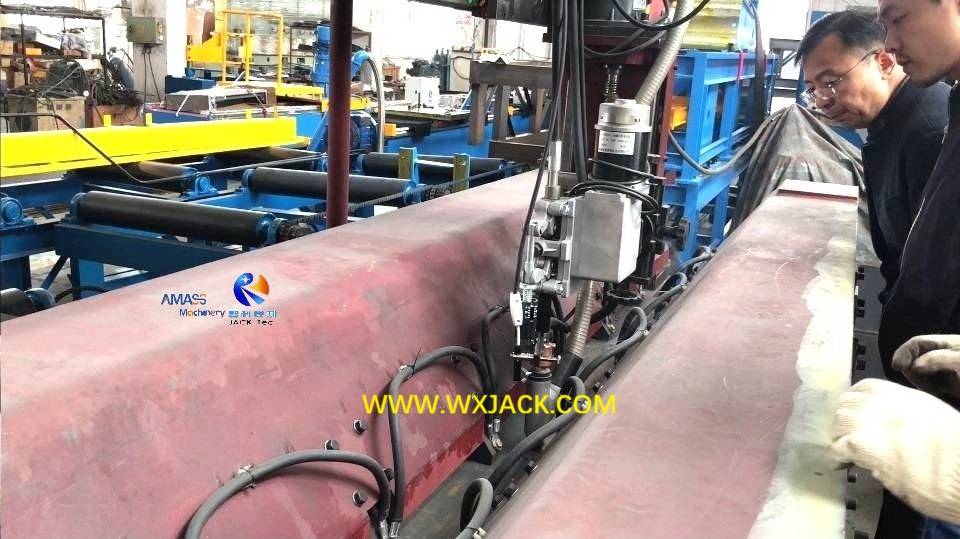

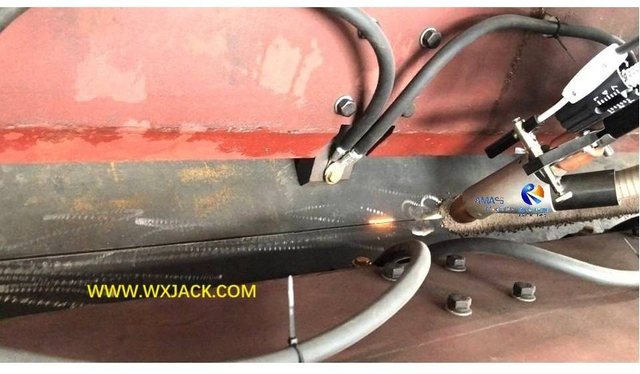

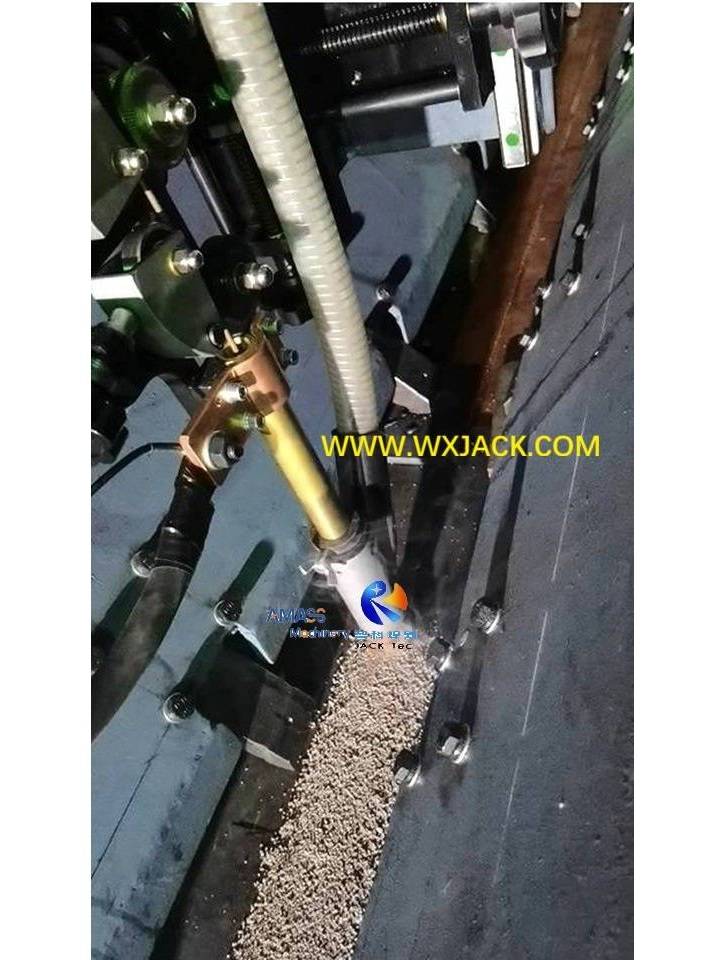

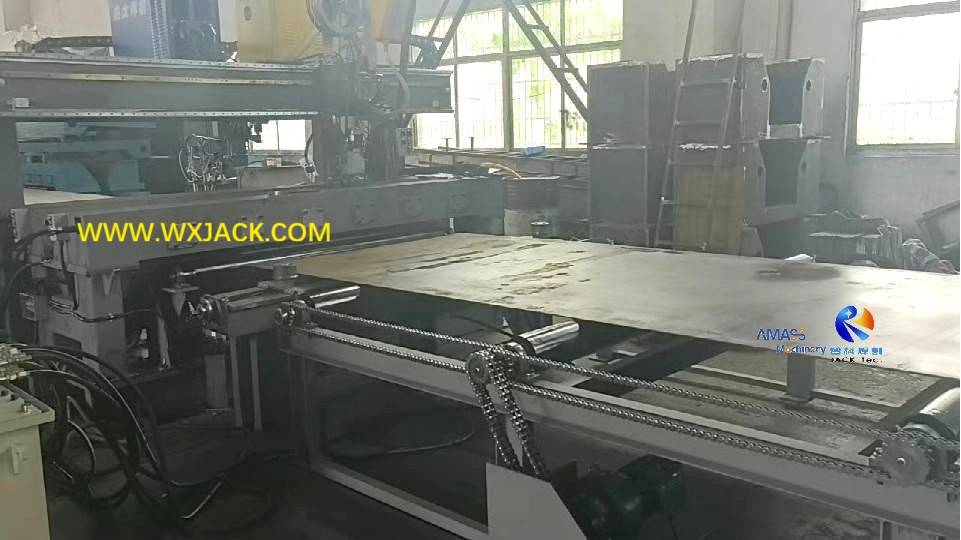

2) Durante la soldadura a tope en la soldadora a tope plana, las 2 piezas de placas de acero se posicionarán aquí y el soplete se moverá justo encima de la costura de la junta;
3) El cable de conexión a tierra plano de color negro tiene un área de contacto mayor que la forma redonda convencional;

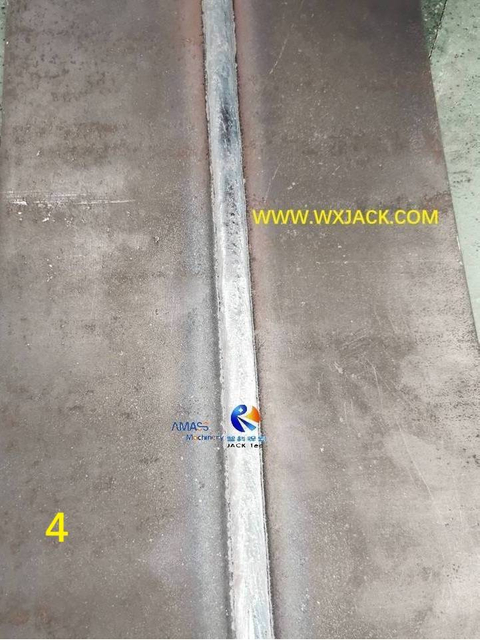

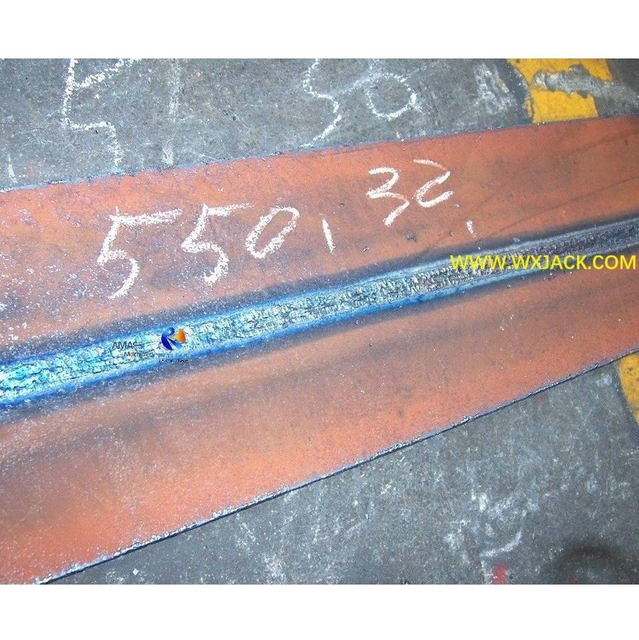

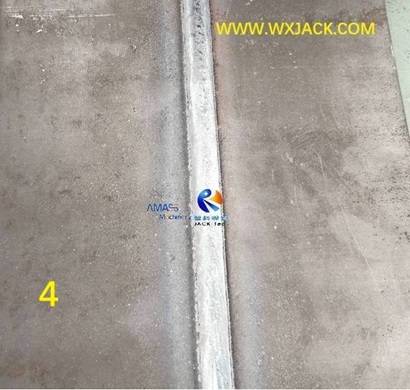

4. Placa de unión terminada y costura de soldadura de la máquina de unión a tope de placa de acero Wuxi JACK:

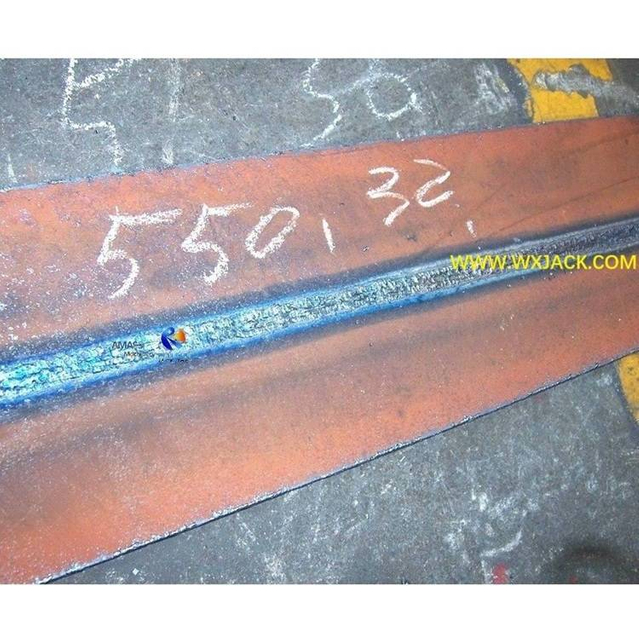

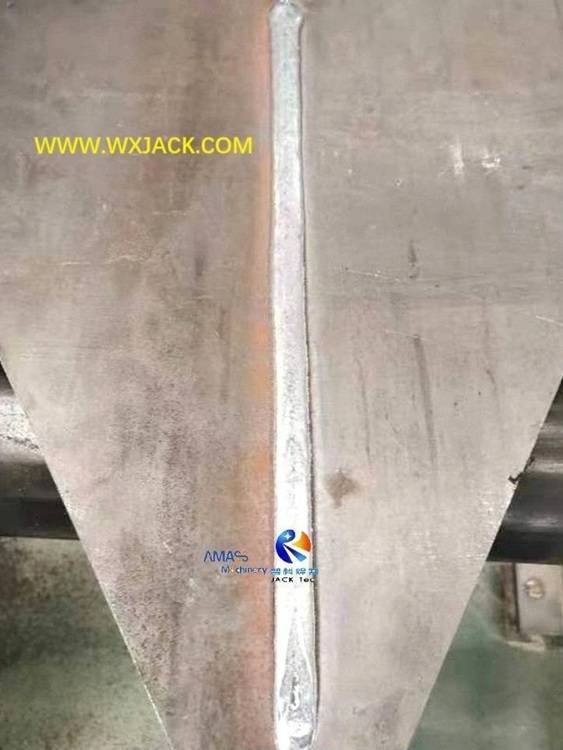

1) Los 4^th Foto está en una pieza de placa de unión terminada y costura de soldadura, producida a partir de fusión mediante soldadura por arco sumergido, en la máquina de soldadura de juntas a tope de placa Wuxi JACK;
2) Más información En esta unidad de trabajo única de Wuxi JACK, se presenta en el producto Máquina de soldadura de juntas a tope de placa Water Cool SAW MP20.

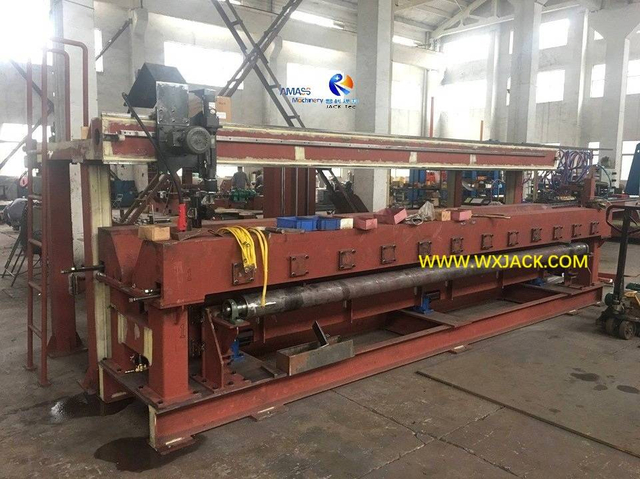

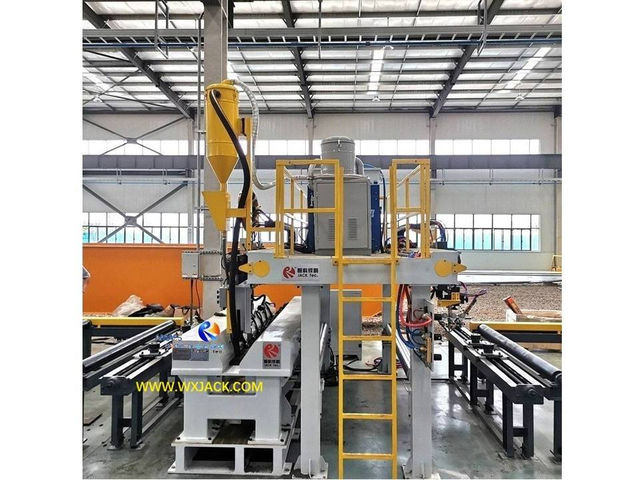

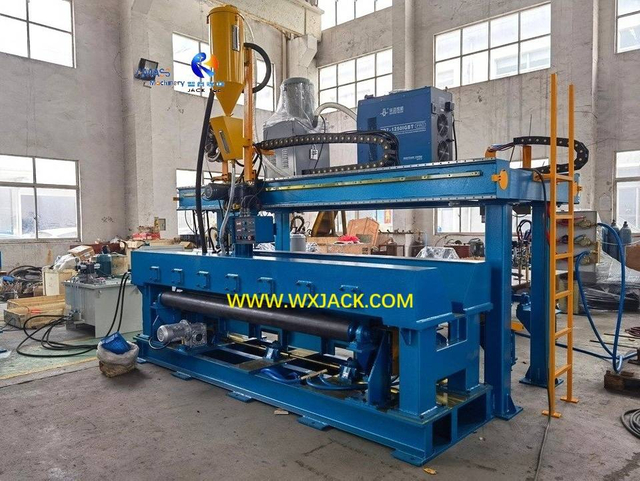

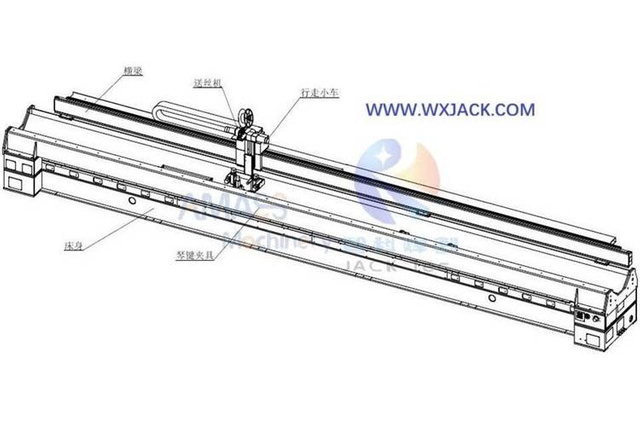

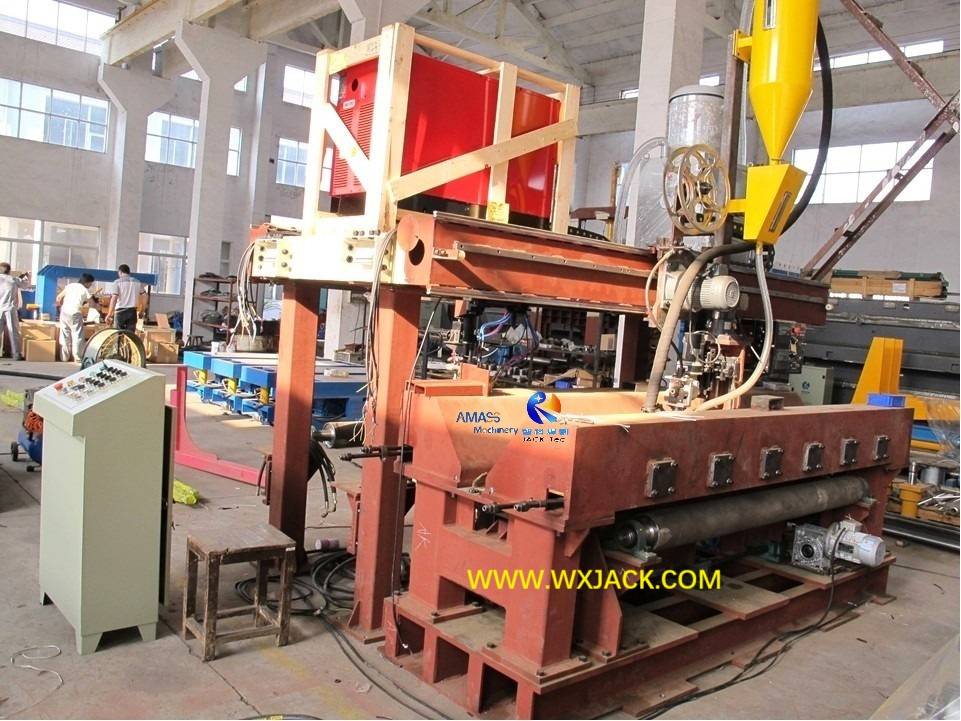

1. Modelos y estructura de la máquina de soldadura a tope plana de placa de acero MP:

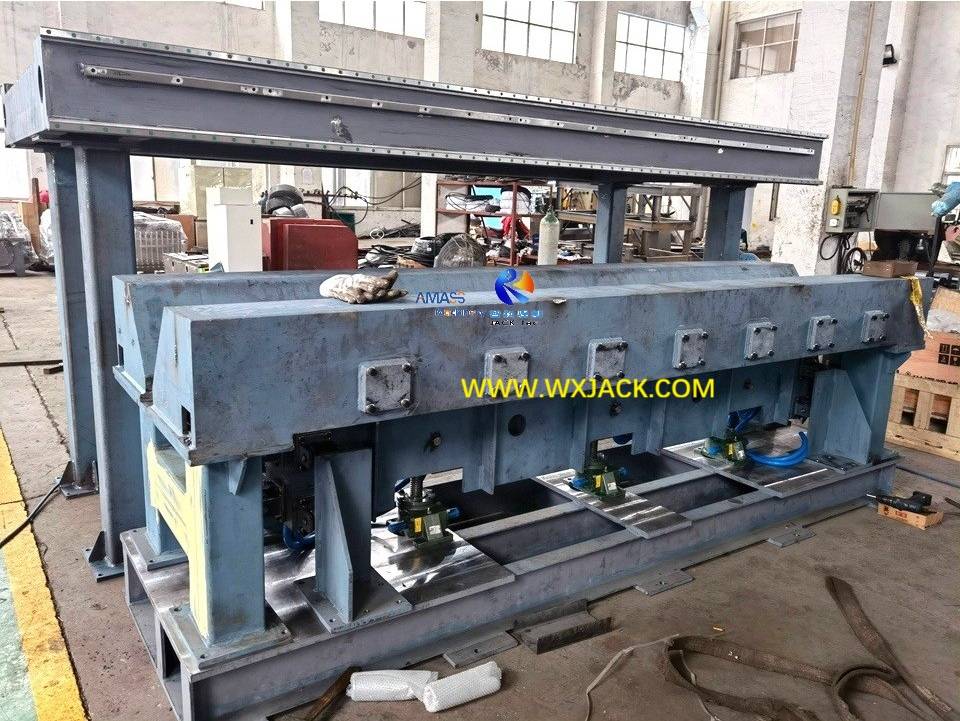

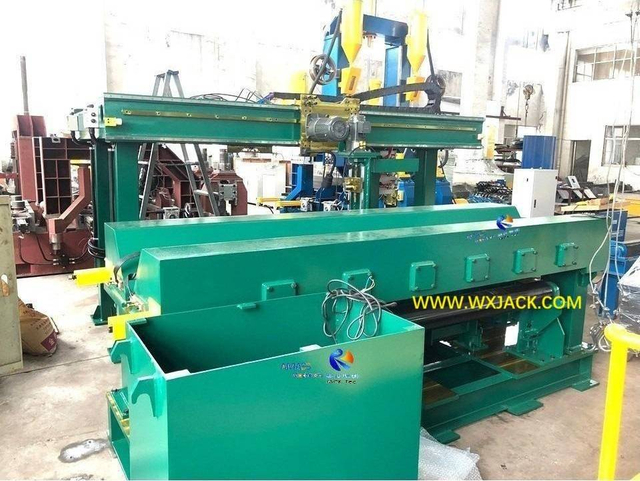

a) Sólo existe un tipo de máquina soldadora de juntas a tope de placa de acero, con bastidor principal mecánico estacionario, que incorpora unidades de función de biselado y soldadura de juntas;
b) Diferencia entre modelos de La máquina de soldadura a tope plana se divide en los siguientes tres aspectos:

1) Máx.Ancho válido de costura de soldadura de juntas disponible en la máquina para juntas a tope de placa de acero:

a) Rango: Desde el pequeñísimo especificación 2000 mm (MP20) hacia más grande especificación 5000 mm (MP50) Soldadora a tope plana;
b) Hecho a medida: Cualquier máx.El ancho de la placa de metal dentro de este rango (2000 mm a 5000 mm) está disponible para ser fabricada especialmente en una máquina de soldadura de juntas a tope de placa de acero;
c) Variación: Por lo general, el modelo de soldadora a tope plana difiere en un intervalo de 500 mm;

2) Modos de soldadura disponibles en la máquina para juntas a tope de placa de acero:

una sierra: Para unir placas de acero de espesor medio a grande (8 mm ~ 40 mm), se debe realizar SAW (soldadura por arco sumergido) en la soldadora a tope plana;
b) SAW adopta una aplicación generalizada en el modo de soldadura por fusión de la máquina de soldadura a tope plana modelo MP;
c) Unión de chapa de pequeño espesor: Como complemento, existe una pequeña corriente de soldadura CO.₂ GMAW para unir placas de acero de pequeño espesor (3 mm ~ 8 mm) en una máquina de soldadura a tope plana.Esto ocupa una posición complementaria en la aplicación de la máquina para unir placas de acero;

3) Corte por llama triple opcional para selección en la máquina de unión a tope de placa de acero:

a) Cuando corresponda: Si el espesor de las placas de acero está en el rango de 15 mm a 40 mm, el biselado del borde inclinado debe realizarse en el borde de la placa de acero, antes de la soldadura de la junta por fusión en la máquina de soldadura a tope plana;
b) Razón del biselado: Esto es para obtener un efecto de soldadura de penetración total en placas de chapa de espesor medio a grueso;
c) Forma de biselado: Para la aplicación de la máquina soldadora de juntas a tope de placa de acero, el biselado se puede adquirir con corte triple por llama o fresadora de bordes mecánica;
d) Configuración recomendada: Con el fin de lograr un diseño compacto y una operación flexible, la mayoría de los casos de aplicación tienen esta unidad de corte triple por llama opcional equipada en la soldadora a tope plana, instalada en el lado de entrada del marco principal mecánico de la máquina para unir placas a tope.

2. Modelos estándar y parámetros técnicos de la máquina soldadora de juntas a tope de placa de acero serie MP:

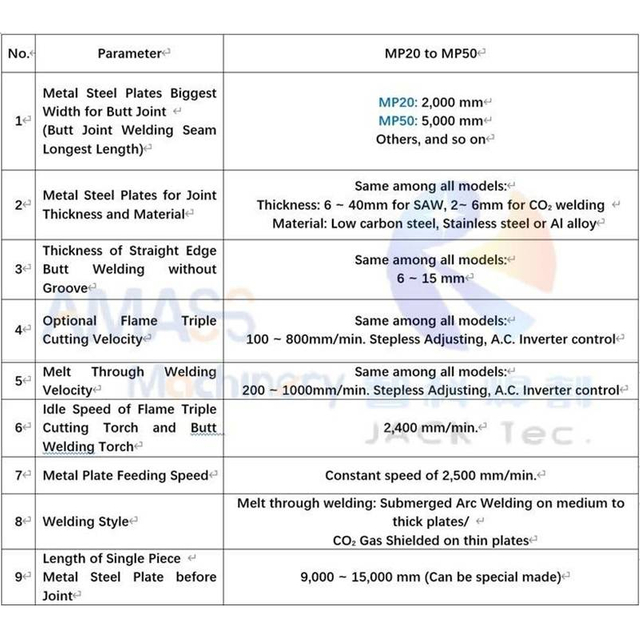

2) A continuación se detallan los parámetros técnicos de la máquina de soldadura de juntas a tope de placa de acero Wuxi JACK MP20 ~ MP50:
