1 Heavy duty Large Steel Structure BOX I H Beam End Face Milling Machine 11

Box de acero Wuxi Jack Haz H Máquina de fresado de cara de extremo pequeño y grande,

¡Cubriendo la gama de piezas de trabajo más amplia para el cliente!

De pequeño a gigante, los extensos tamaños de pieza de trabajo aplicables de Wuxi Jack Machina de fresado de haz pequeño y grande

Como la compañía china basada en la tecnología inició 3 ingenieros senior en el año 2009, Wuxi Jack diseña y desarrolla una gama completa de modelos DX de acero Caja de estructura de acero H Máquina de fresado en rugas de viga H Vigas , incluida:
1) Máquina de fresado de la cara del rostro de la viga del tamaño convencional ;
2) CNC Control Estructura de acero Machina de la cartera de la viga;

3) PIEZAS DE TRABAJO DE ESTRUCTURA DE ACERO DE TAMABILA especial Máquina de fresado en bruto de la cara de viga de caja pequeña:

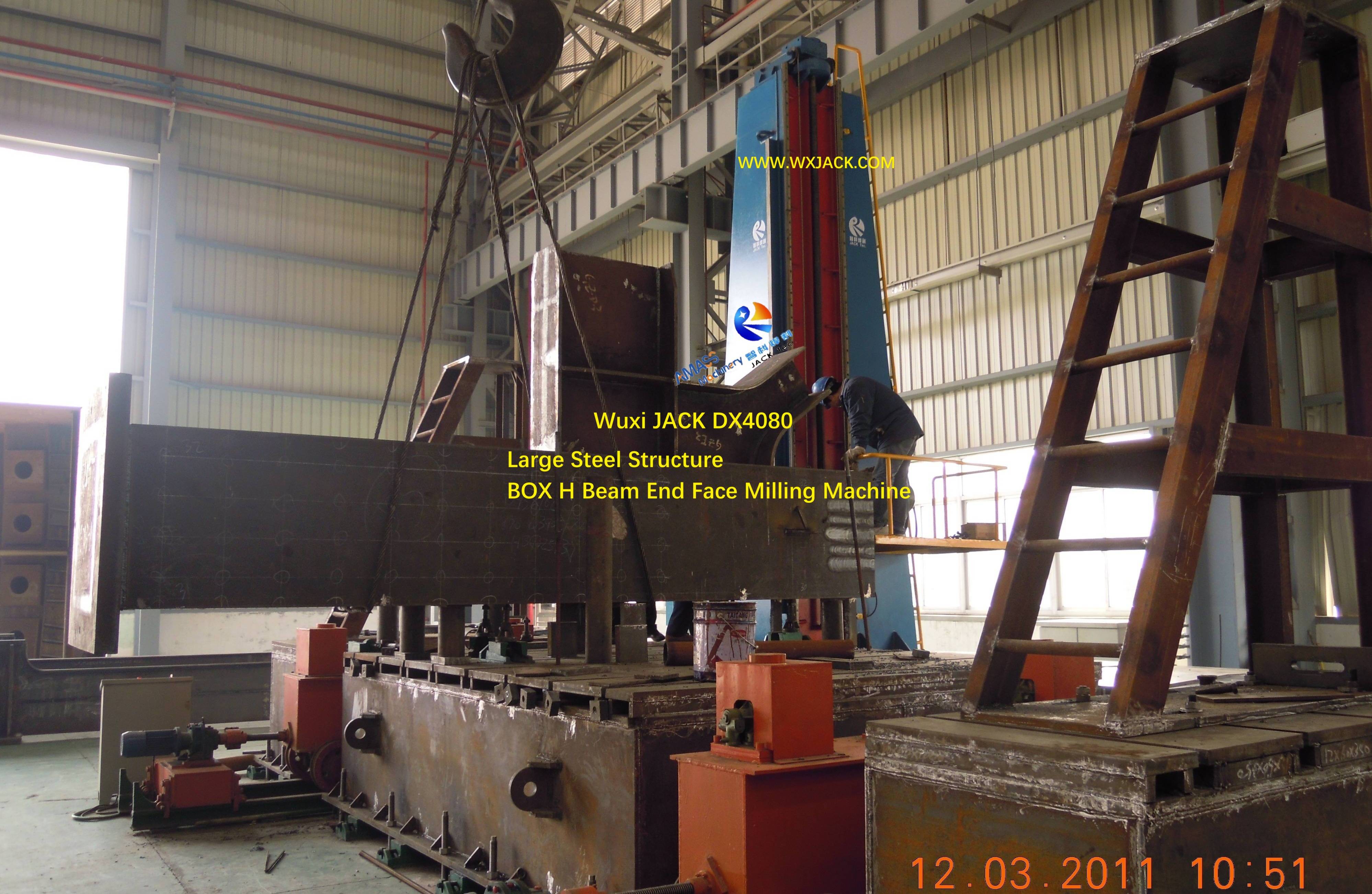

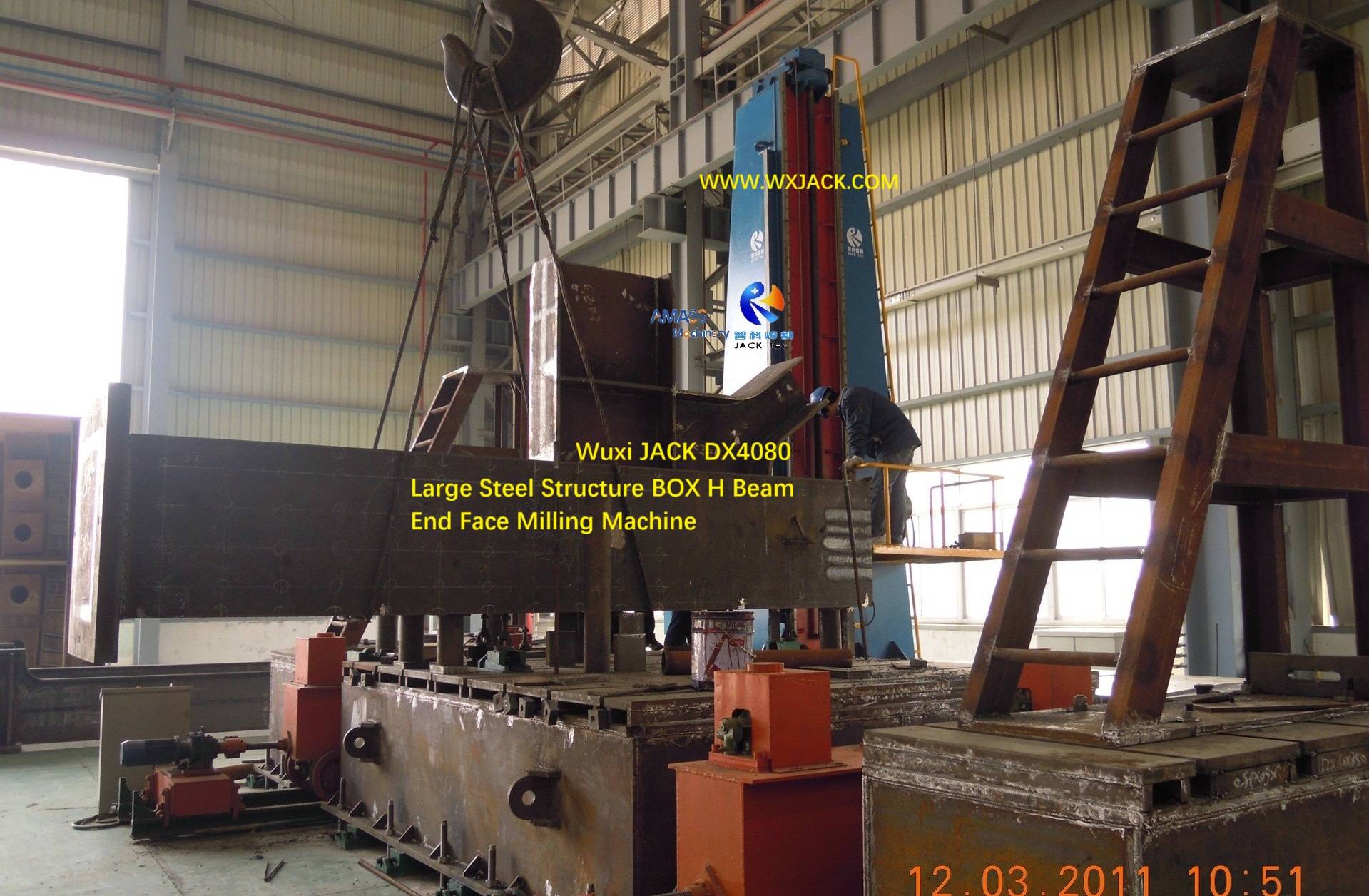

El modelo DX4080 funciona en un rayo de columna de estructura de acero grande en China
El modelo DX6080 funciona en un rayo de columna de estructura de acero grande en Vietnam
El modelo DX0815 funciona en una pequeña brida

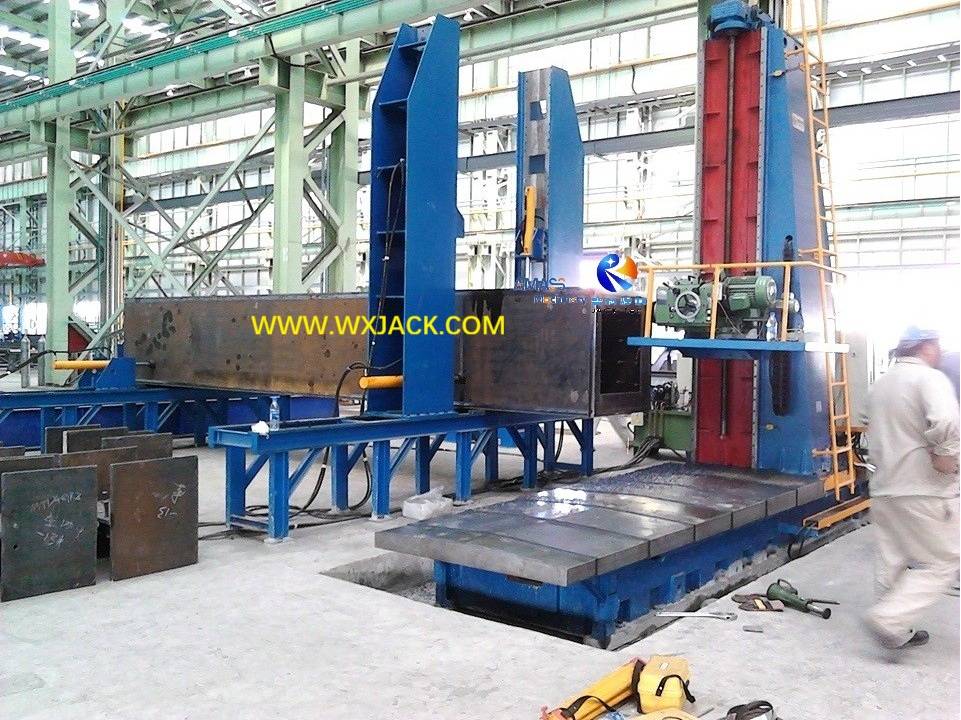

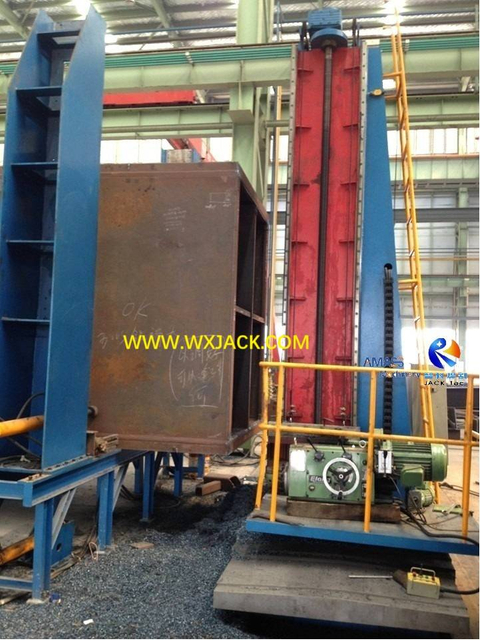

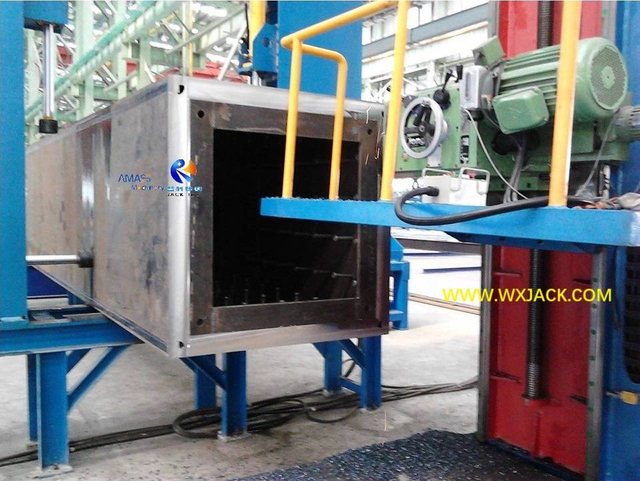

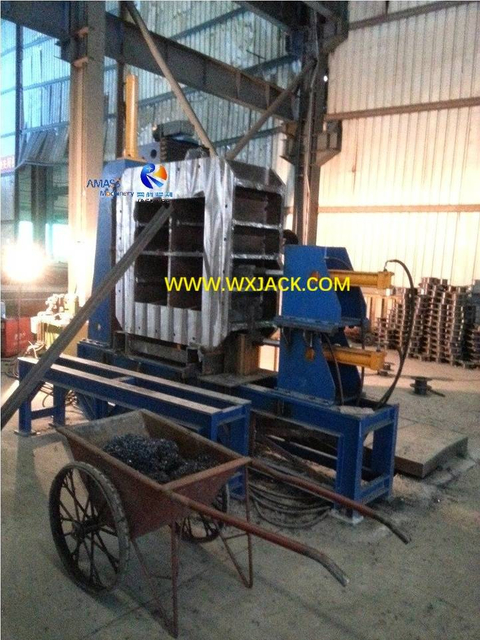

Muelas modelo CNC-DX3030 en un haz de caja grande
CNC-DX1015 Muelas de modelos en una pequeña estructura de acero de diseño especial

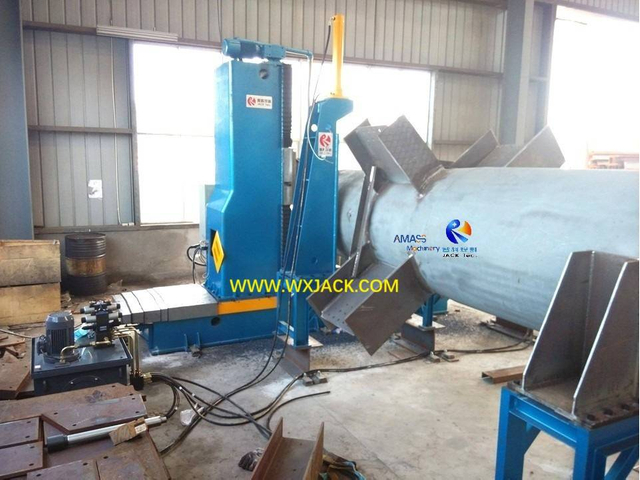

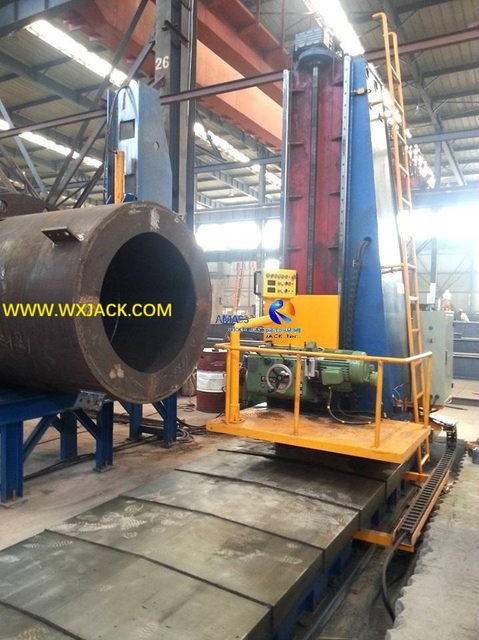

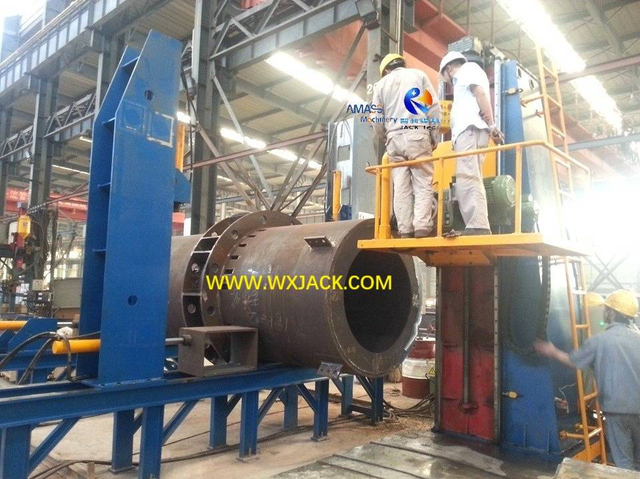

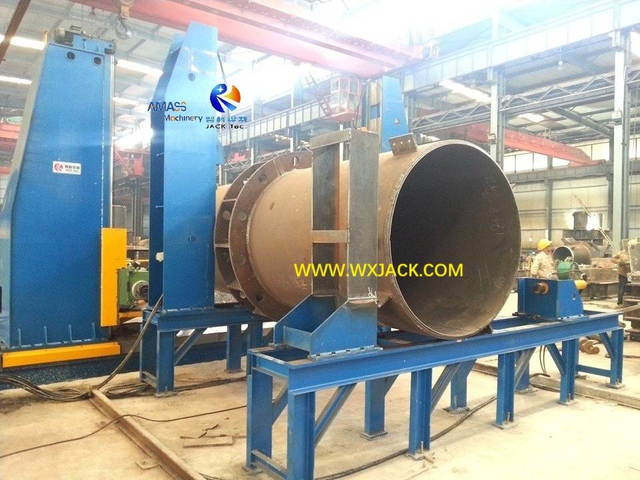

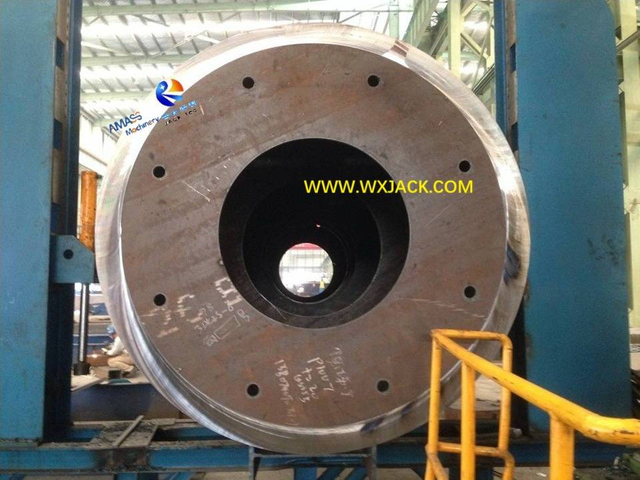

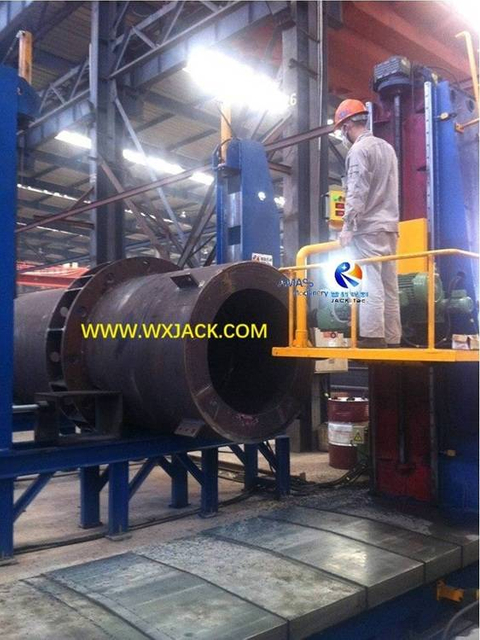

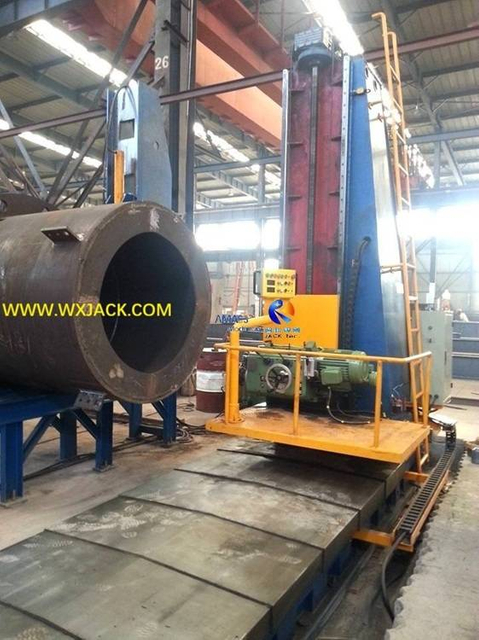

Máquinas modelo DX2020 en tubería grande (tanque)
En piezas de trabajo de tamaño convencional: mientras tanto, ya que la compañía china de primera clase en la producción de la estructura de acero del extremo del haz de fresado enrutado, los modelos estándar de Wuxi Jack y la máquina de molienda de haz de control de CNC y el extremo de la tubería también ofrece una calidad de fresado de cara de extremo superior en forma consistente y alta eficiente, en las piezas de trabajo de estructura de acero de acero más frecuentes de:
Haz de caja
H viga
Tubería (tanque)
Haz

Los modelos más vendidos de Wuxi Jack pequeño y grande de estructura de acero Box H Beam End Fresh Machine

Para el año 2025, en la industria china de soldadura y corte, solo Wuxi Jack ha acumulado una rica experiencia en el diseño y la producción de estas máquinas de tamaño especial, especialmente modelos grandes:
DX4080 Modelo grande
DX6080 Modelo grande
DX6080 Modelo grande
DX3030 Modelo mediano grande
DX1015 Modelo pequeño
Modelo mediano DX2020 grande
DX3535 Modelo medio grande
DX4080 Modelo grande

Máquina de fresado de extremo grande recién suministrado en la caja de estructura de acero H Viga H en 2025:

CNC-DX2040 para clientes de Europa del Este
DX3535 para el cliente de Vietnam
DX2545 para clientes de Europa del Este
DX3550 para el cliente chino de Sichuan
Para los modelos de venta de volumen más grande de la estructura de acero de la caja de tubería H Beam Fin de la cartera de fresado en bruto: los modelos de control estándar y CNC , Wuxi Jack también produce productos de alta calidad para los clientes:
DX0815 Modelo pequeño
Modelo estándar DX1520
Modelo estándar DX1540
DX1416 con abrazadera de diseño especial
Modelo estándar DX1530
Modelo estándar DX1520

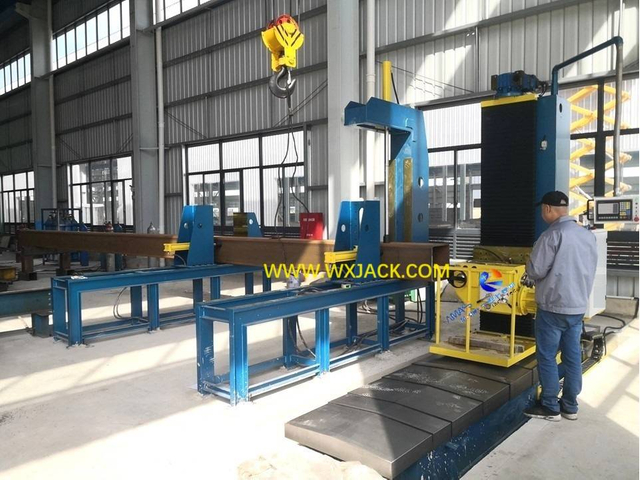

CNC-DX1215 Modelo estándar de tipo CNC
CNC-DX1520 Modelo estándar de tipo CNC

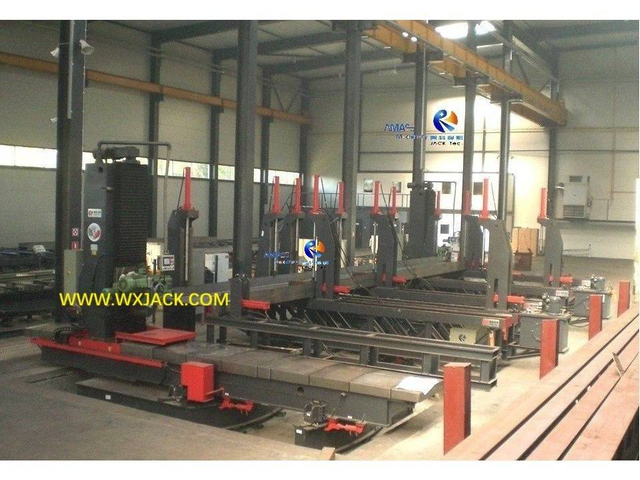

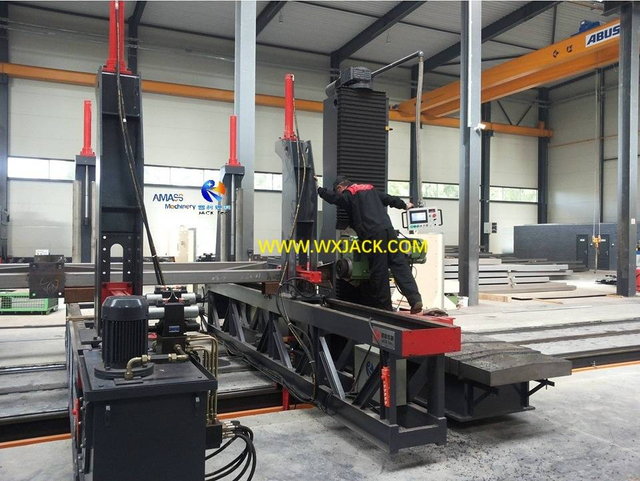

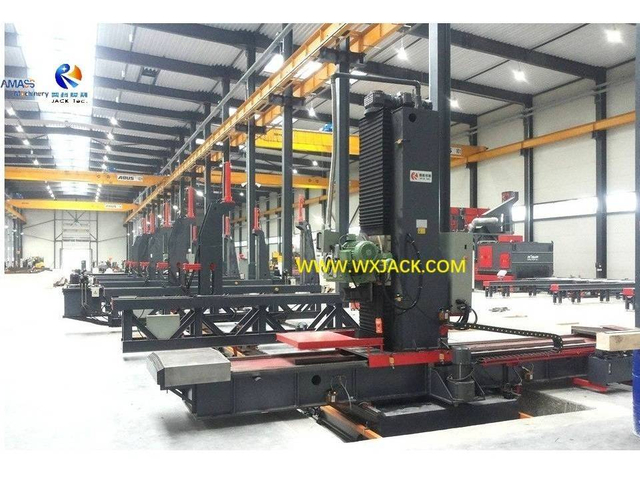

Centro de fresado y cara, grupo sofisticado de CNC Control Estructura de acero Box H Viga H y Machinadora de cartera de rostro de rostro de tubería

Este también se presenta el producto de Wuxi Jack:

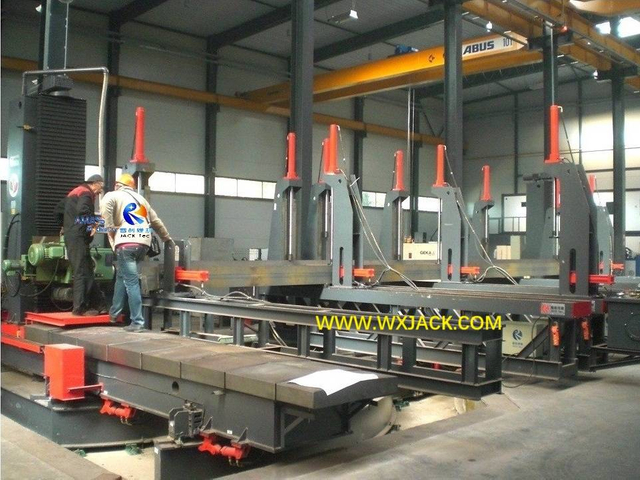

debajo del centro de fresado y enfrentamiento en h viga para clientes de Europa oriental se consiste en:
1) 2 conjuntos de CNC-DX1540 CNC Control Box H Beam Face End Meaming Machine;
2) 5 grupos de bastidores de sujeción de accionamiento hidráulico, diseño especial;
3) 2 conjuntos de Tabla de giro de Asistente de 60 °, diseño especial

Videos operativos de Wuxi Jack Standard, Small, Gran, Gran Estructura de Acero Box H Geam y Tipe End Facing Machining Rough Machine

Enlace de página relacionado: para verificar más videos de nuestra máquina, visite la página de: Videos en funcionamiento de Wuxi Jack Convencional y CNC Tipo de acero Caja de estructura de acero H Máquina de fresado en rugas

Parámetros técnicos principales de Wuxi Jack de tamaño especial Caja de estructura de acero M

Nota: La tabla a continuación es para su revisión rápida en nuestros pequeños y grandes Modelos Máquinas en el extremo de la framinería de acero Caja de vigas H. Para obtener información más detallada, consulte la sección final de esta página:
  Modelos pequeños Modelos grandes
Modelos Dx08xx ~ dx10xx. Por ejemplo: DX0815 DX40XX ~ DX60XX. Por ejemplo: DX6080
Max. Strok de fresado de la cara arriba y abajo del extremo 800 mm (para dx08xx) ~ 1,000 mm (para dx10xx) 4,000 mm (para dx40xx) ~ 6,000 mm (para dx60xx)
Max. Stroking de la cara delantero hacia adelante y hacia atrás Sugerencia: 1,000 mm ~ 3,000 mm Sugerencia: 4,000 mm ~ 8,000 mm
Modo de control Control convencional de CA y control de retransmisión,
o Máquina de estructura de acero de control CNC H Vigile Fin de la cara fresca		 Por lo general, solo el inversor de CA convencional y el control de retransmisión
Piezas de trabajo adecuadas Placa de acero/ Piezas de estructura de acero pequeñas/
Caja pequeña H vigas		 Grandes vigas de estructura de acero
Potencia de cabeza de fresado 7.5kw 7.5kw / 9.3kw / 11kw
Motor de accionamiento de movimiento horizontal de cabeza de fresado Motor de CA de 2.2kW para máquina modelo convencional,
o motor de servomotor de 1.5kW para modelos CNC		 Motor de CA de 4kw
Motor de accionamiento de movimiento de dirección vertical de cabeza de fresado Motor de CA de 3kW para modelos de control de retransmisión convencionales,
o motor de servomotor de 2kW para modelos de control CNC 		5.5kW para fresador de extremo de haz grande
X (horizontal) e y (vertical) velocidad de fresado de la cara del eje del eje 150 ~ 800 mm/ min. 150 ~ 800 mm/ min.
Cantaje de la pieza de trabajo durante la operación de fresado de la cara final Diseño estándar o especial Tablas y soportes de sujeción de unidad hidráulica Plataforma hecha por el cliente, no es necesario asegurar específicamente en una pieza de trabajo grande y grande

Superioridades técnicas de la caja de estructura de acero de Wuxi Jack H Viga H Máquina de fresado de rostro grande

1. Aplicación de modelos grandes:
1) Estas máquinas de servicio pesado generalmente se aplican en: construcción naval/ construcción de puentes/ estructura de acero/ estadio/ petroquímicas y otras industrias relacionadas;
2) Aunque no es tan extendido en uso como las máquinas de tamaño convencional, las máquinas de modelos grandes representan 'High End ' Products, junto con modelos de control CNC, que incorpora la fuerza integral de la compañía de proveedores;

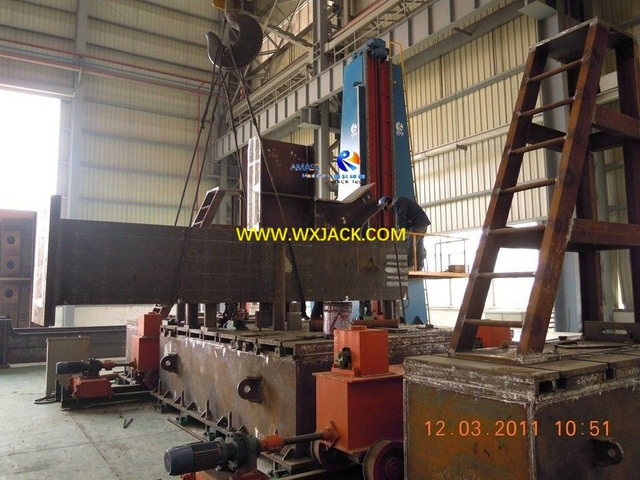

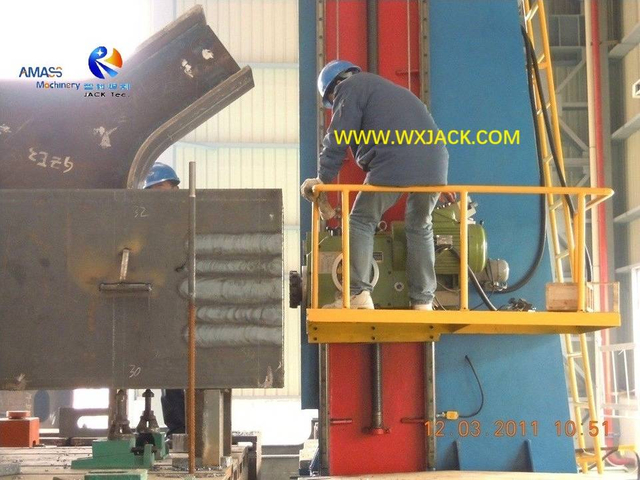

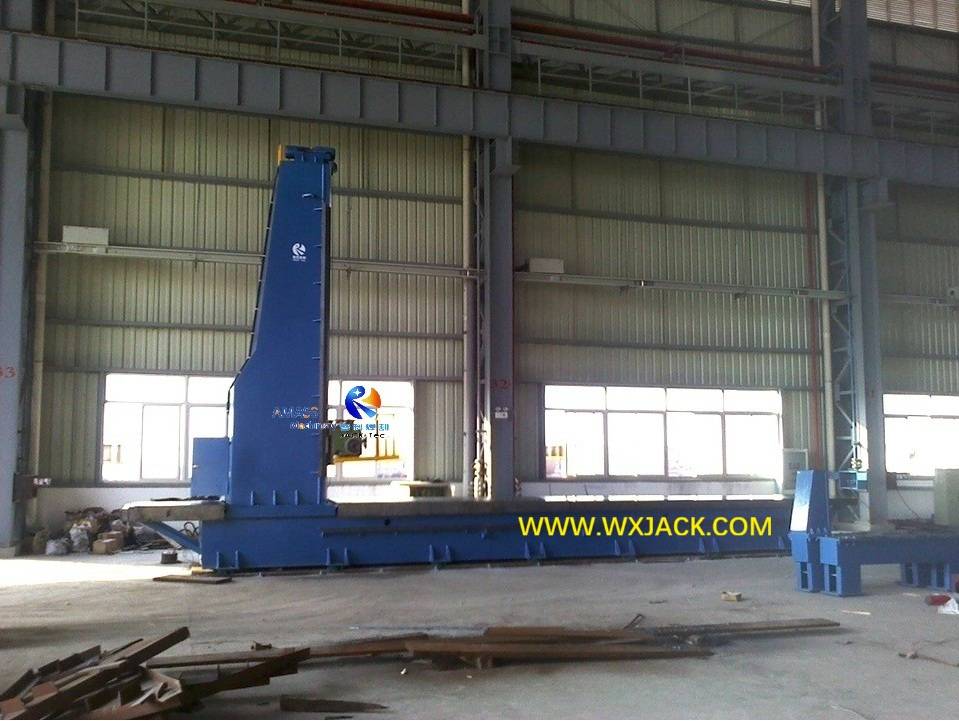

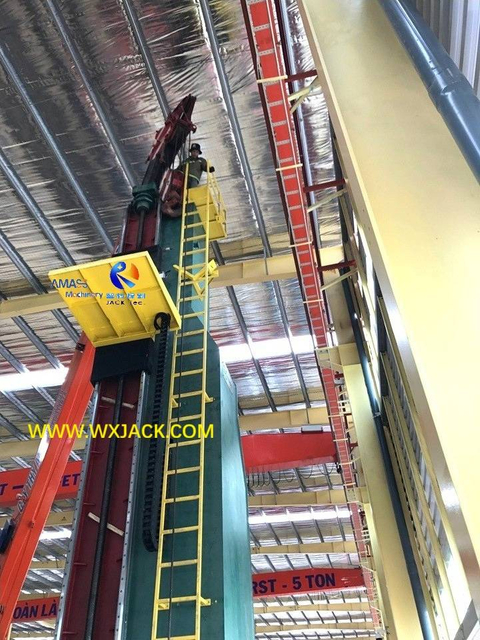

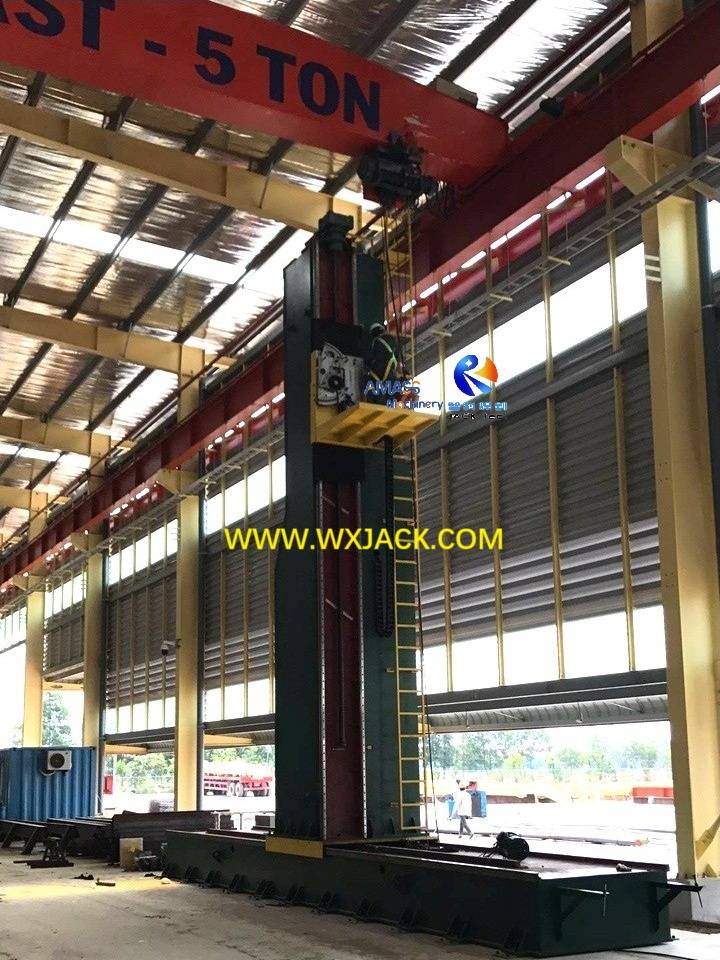

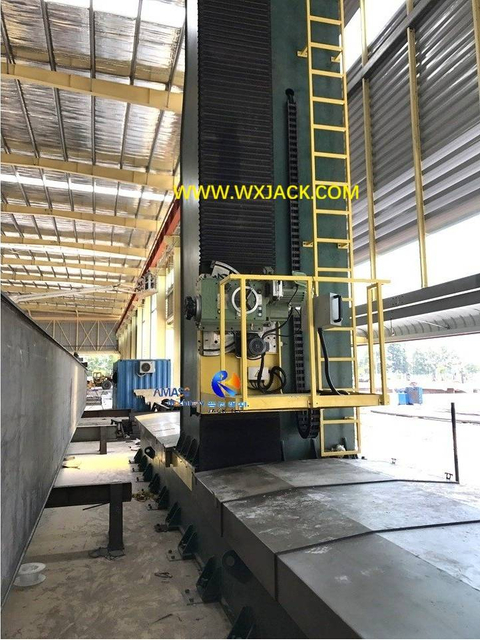

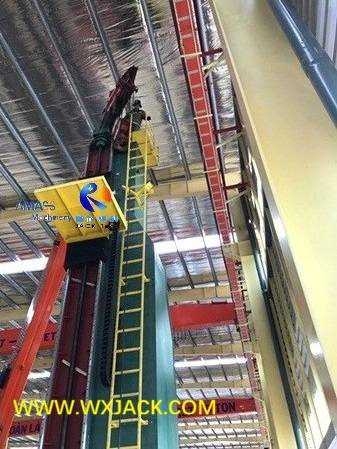

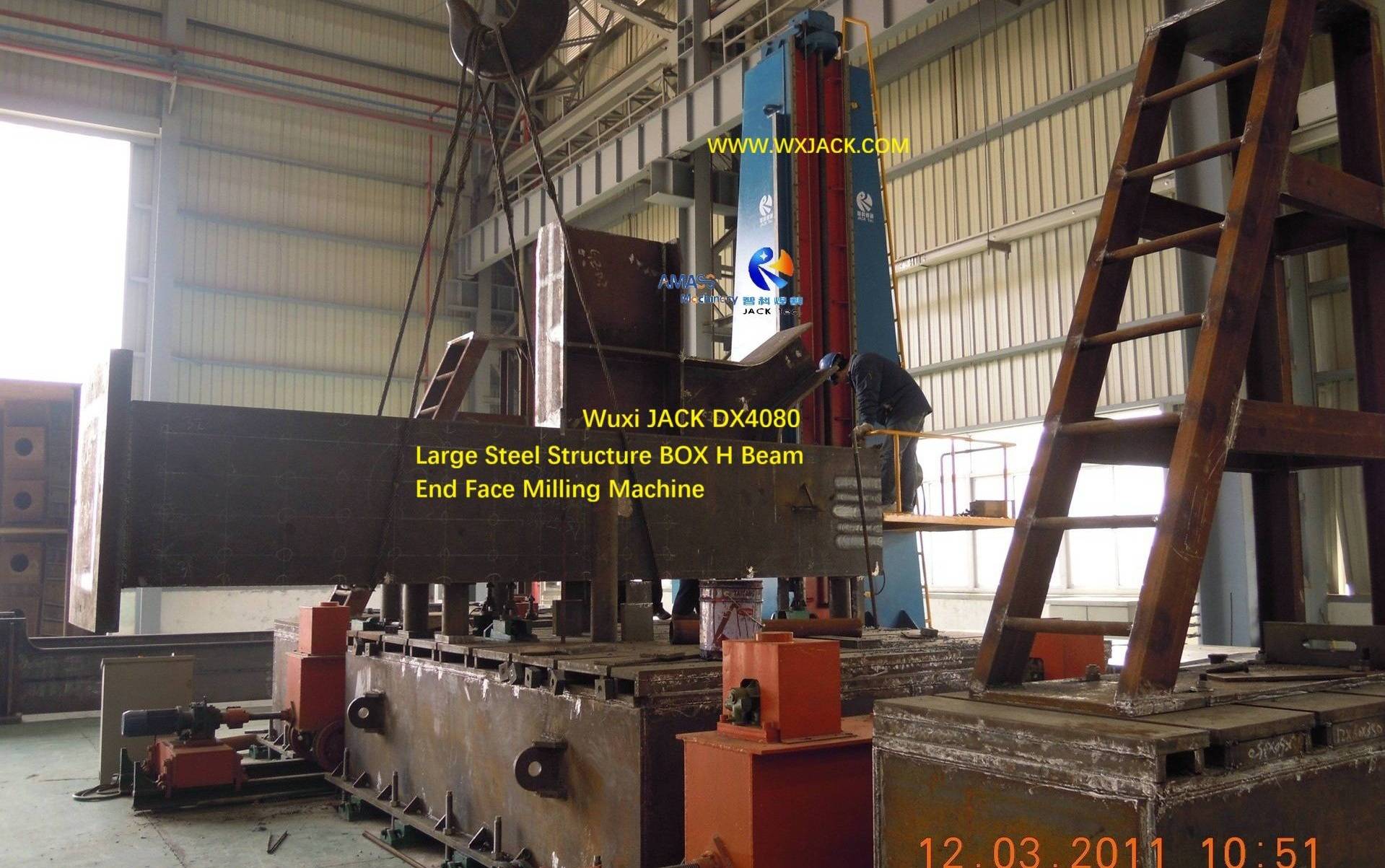

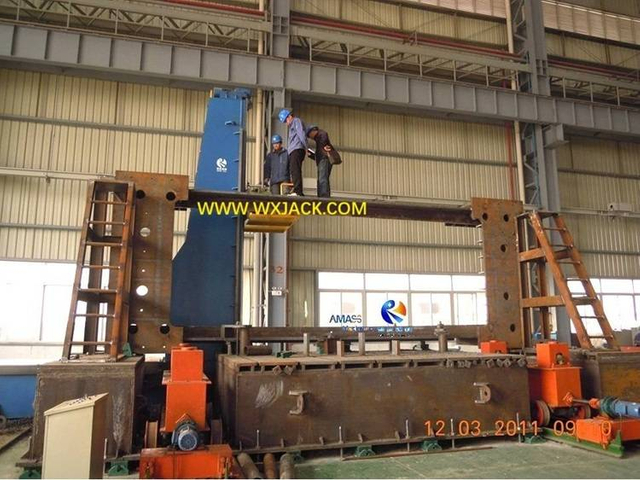

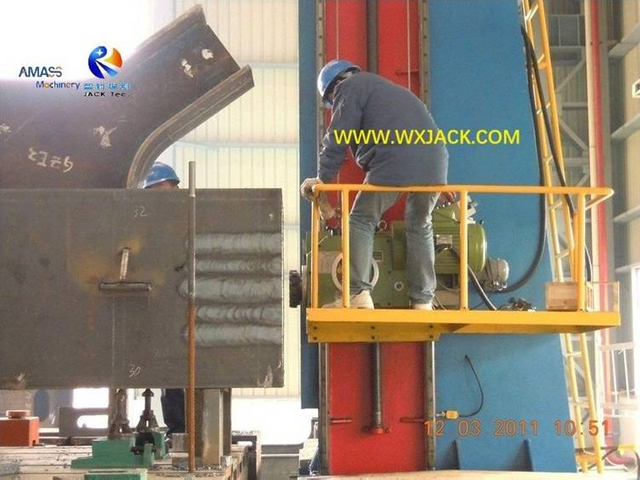

3) Sitio de instalación del sitio del cliente de Wuxi JACK DX4080 y DX6080 Chinese Shipbuilding: ( Fig.1, 2 )

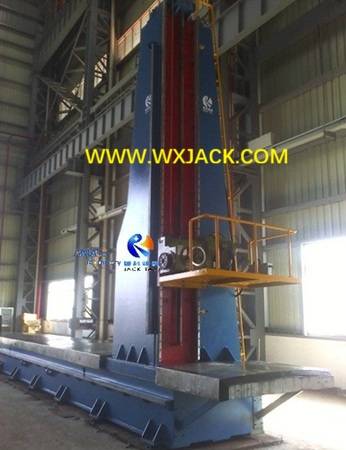

Fig1 Fresadora frontal de extremo de viga BOX IH para estructura de acero grande de alta resistencia 64 Fig2 Fresadora frontal de extremo de viga BOX IH de estructura de acero grande de alta resistencia 38

2. Desempeño comercial de Wuxi JACK en la fresadora de extremos de vigas grandes con estructura de acero:

1) Durante la última década, Wuxi JACK es la única empresa china que ha entregado con éxito varios juegos de máquinas grandes de servicio pesado para clientes tanto en China como en el extranjero, los modelos típicos son desde DX4080 a DX6080 ;
2) Además, también tomamos la iniciativa en ofrecer modelos medianos grandes más populares, que cubren los modelos DX2020/DX3030/DX3550...;


3. Importancia en la fabricación de fresadoras de extremos de vigas grandes de alta resistencia:

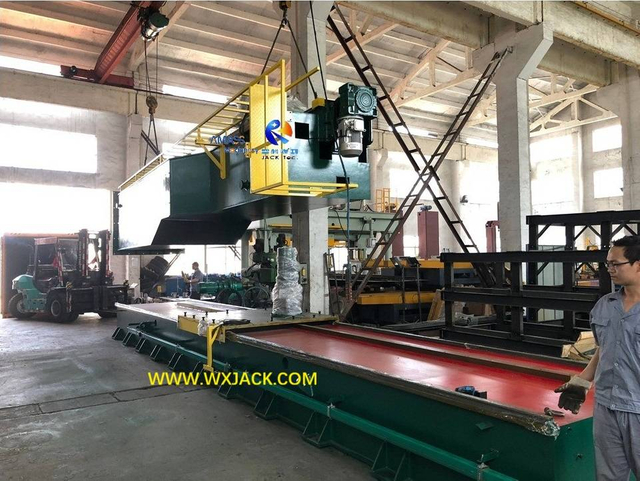

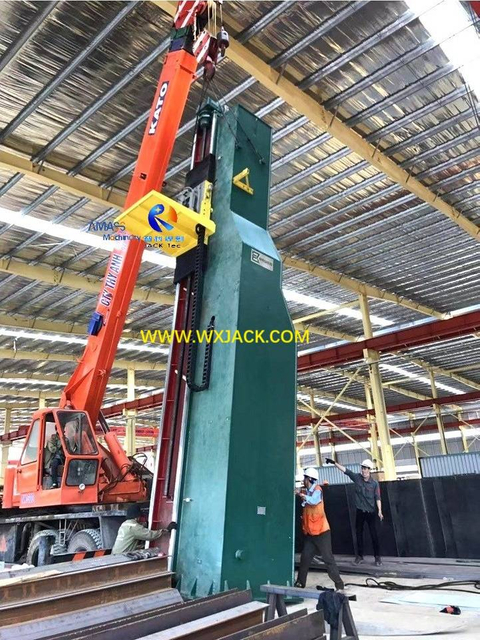

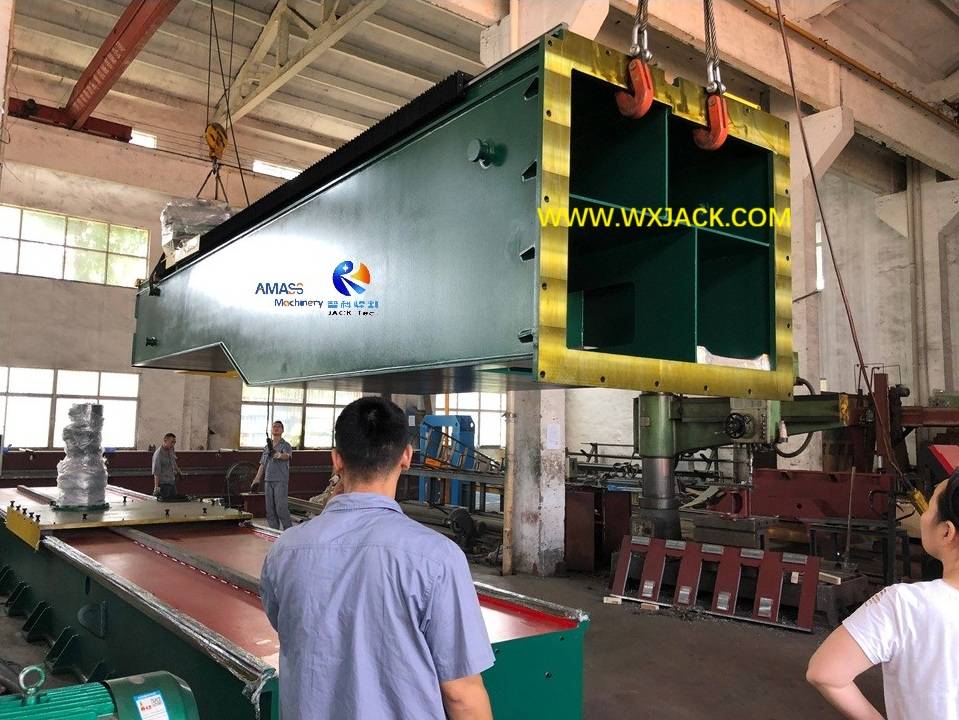

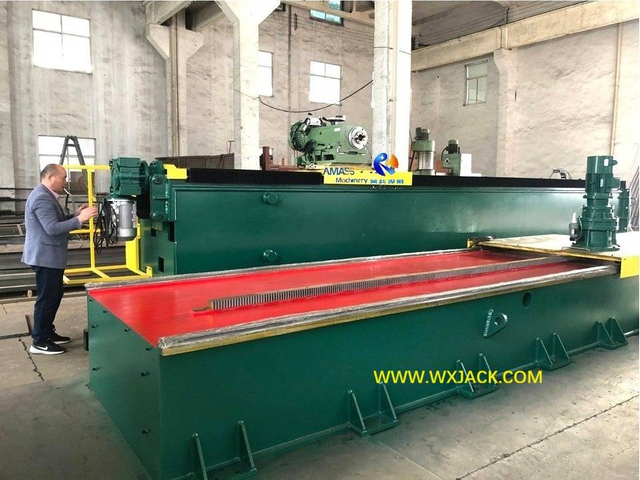

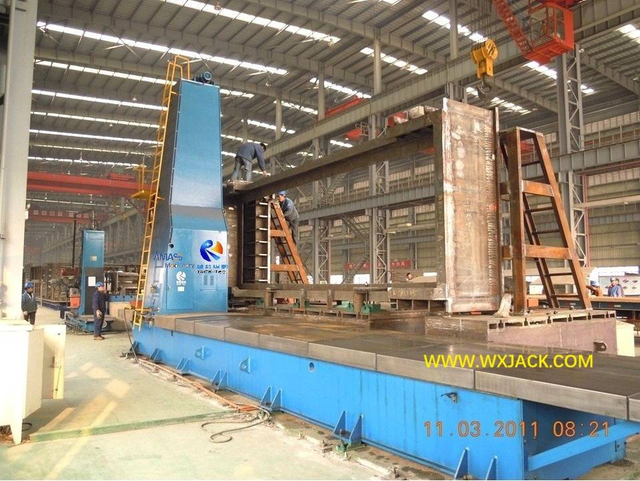

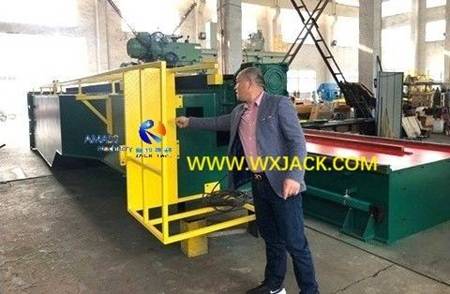

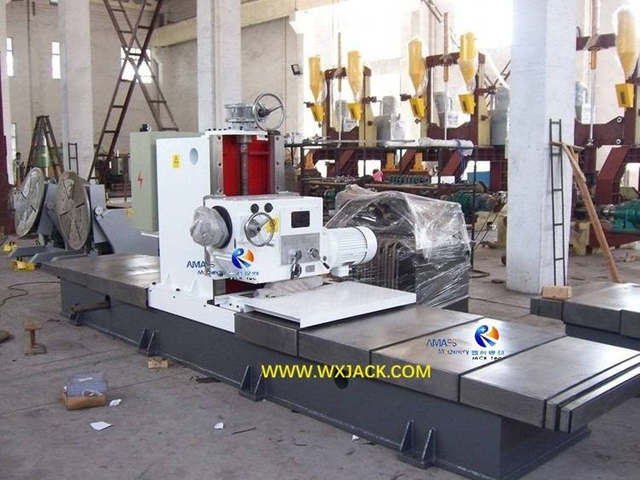

Sitio de fabricación de de Wuxi JACK la fresadora frontal de extremo grande con estructura de acero BOX H DX6080 : ( Fig.3, 4 )

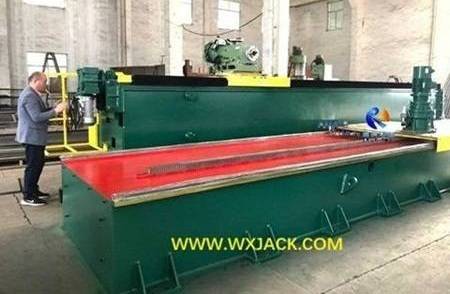

Fig3 Fresadora frontal de viga BOX H con estructura de acero grande 55 IMG_3212 Fig4 Fresadora frontal de viga BOX H con estructura de acero grande 57

1) Este es otro punto fuerte de la fresadora de desbaste frontal de viga en H de la serie JACK DX de Wuxi en comparación con otros proveedores, además de numerosas excelencias de: cabezal de fresado versátil de alta potencia/riel guía lineal y modelos CNC; 2) Los modelos
de máquina más comunes son desde DX12xx hasta DX30xx, en referencia al máximo. Carrera de altura de fresado frontal de 1200 mm a 3000 mm ;
3) Cualquier tamaño más allá de este rango, especialmente los tamaños más grandes, plantea un gran desafío para los fabricantes;
4) El diseño y la fabricación de máquinas de modelos grandes implica un proceso sofisticado de diseño y validación, una sólida capacidad de mecanizado y ensamblaje.


4. Desafío técnico en la producción y funcionamiento de la fresadora frontal de extremo grande con estructura de acero resistente BOX H:

1) Columna vertical: con el aumento de la carrera de fresado frontal vertical, también aumenta el riesgo potencial de deserción y oscilación de la columna vertical, debido a su resistencia y rigidez insuficientes si no se diseña y produce adecuadamente;
2) Riesgo potencial en el rendimiento:
a) La columna vertical de rigidez insuficiente puede traer problemas de superficie de fresado de extremo final desigual en las piezas de trabajo y calidad de fresado de extremo inferior:
b) Con el aumento de la altura de la columna, aumenta la probabilidad potencial de 'esquivar el cabezal de fresado' --- Esto significa que la columna vertical aleja el cabezal de fresado de la pieza de trabajo durante la operación de fresado de extremo de la estructura de acero de la máquina fresadora de extremo grande con viga BOX H, lo que lleva a una profundidad de fresado insuficiente y, por lo tanto, a un extremo inferior calidad de molienda;
3) Peligro de seguridad y medida tomada:
a) Si la columna vertical se vuelve más grave y flácida, puede generar problemas de seguridad para los operadores cuando operan en estas máquinas de servicio pesado;
b) Al cargar y descargar piezas de trabajo de estructuras de acero grandes y pesadas dentro y fuera de estas fresadoras de extremos de vigas grandes, los equipos de operadores deben ser extremadamente cautelosos;
c) En consecuencia, hay una serie de medidas tomadas por el equipo de Wuxi JACK durante el diseño y la fabricación de las máquinas grandes: columna montada especialmente hecha/contrapeso dentro de la columna/tuerca elevadora hecha especial/escalera y plataforma de trabajo con barandilla...


5. Solución Wuxi JACK para el desarrollo de una fresadora frontal de extremo grande con estructura de acero confiable BOX H:

1) Diseño cuidadosamente calculado y validado:
a) En las máquinas de modelos grandes Wuxi JACK, los tamaños transversales de las columnas verticales se amplían y refuerzan específicamente:
b) Por ejemplo, el tamaño de la sección transversal de 1700 mm x 1800 mm para la columna vertical del modelo grande DX6080 , en la apariencia integral de transición trapezoidal, mejora las condiciones de tensión para el funcionamiento bidimensional de alta velocidad del cabezal de fresado, durante el período de funcionamiento de la máquina de modelos grandes;

2) Estructura de la columna vertical en la fresadora de extremos de vigas grandes:

a) Para garantizar plenamente su firmeza fuerte y suficiente, la columna vertical tiene una forma de tipo inclinado, haciendo que su segmento inferior de alta resistencia tenga una sección transversal ampliada;
b) Toda la pieza de la columna vertical se trata térmicamente integralmente después de soldarla para darle forma;
c) Los tableros de conexión entre la bancada de la máquina y la columna, así como entre la columna y el carro de fresado, también tienen dimensiones aumentadas;
d) En total, la columna vertical en las máquinas de modelos grandes tiene una sección transversal grande del segmento inferior para la base sólida y el segmento superior oblicuo. Este diseño de columna vertical tiene el mejor grado de rigidez, suficiente capacidad de carga y buena apariencia;


6. Actualización, características técnicas y características de la fresadora de desbaste de cara de extremo de viga BOX H con estructura de soldadura grande:

1) Actualización:
para satisfacer la demanda de cumplimiento del fresado frontal en piezas de trabajo de grandes dimensiones, se actualizan varios parámetros críticos:
a) RPM del husillo del cabezal de planeado: elevado a 75~ 505 rpm , de 75~ 420 rpm ;
b) Límite de recorrido del husillo del cabezal de planeado: Hasta L= 250 mm , desde 100 mm ;
c) Ángulo de inclinación del cabezal de fresado: De -45°~ +45 °, de 0°~ +45 °;

2) Características técnicas de la fresadora frontal de extremo grande para vigas BOX H de estructura de acero:

a) Las materias primas son placas de acero de 20 a 30 mm de espesor y perfiles de acero;
b) Los subconjuntos de bancada y columnas de la máquina están fabricados a partir de piezas integrales y tratados térmicamente integralmente;
c) La sección transversal de la columna vertical es el parámetro más crítico para conseguir una máquina de servicio pesado exitosa, que se amplía específicamente;

3) Transmisión en fresadora de extremos de vigas grandes:

a) La transmisión horizontal se realiza mediante engranaje y cremallera, conectados entre sí a partir de un segmento de 5.000 mm cada pieza;
b) La transmisión vertical es mediante pieza integral de husillo.

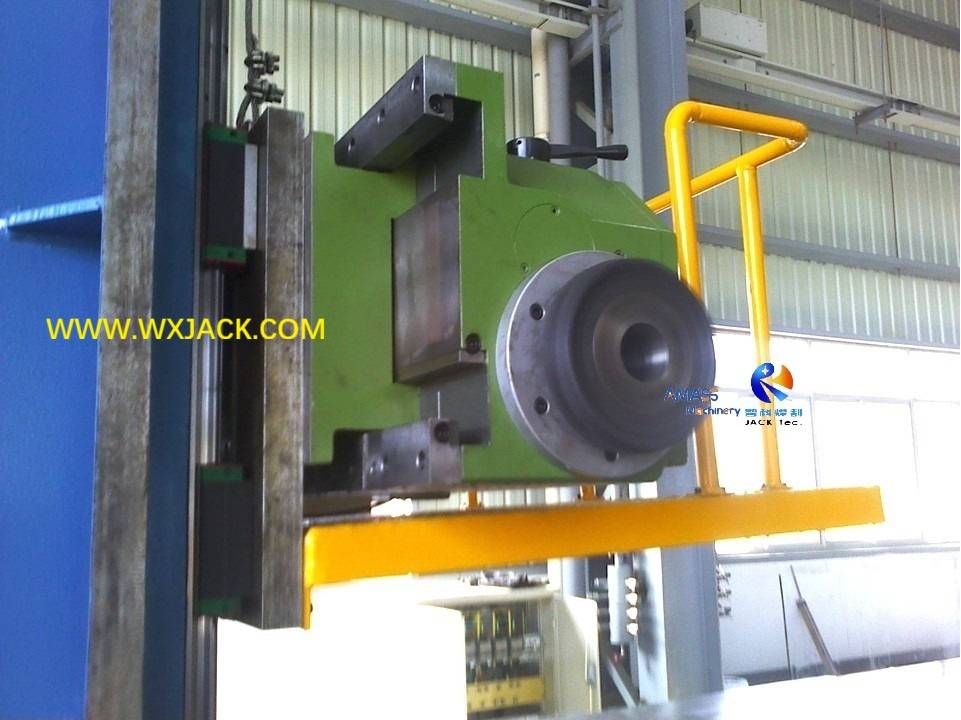

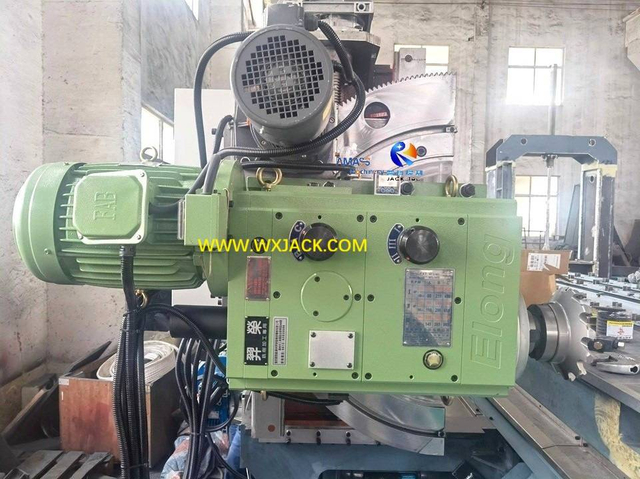

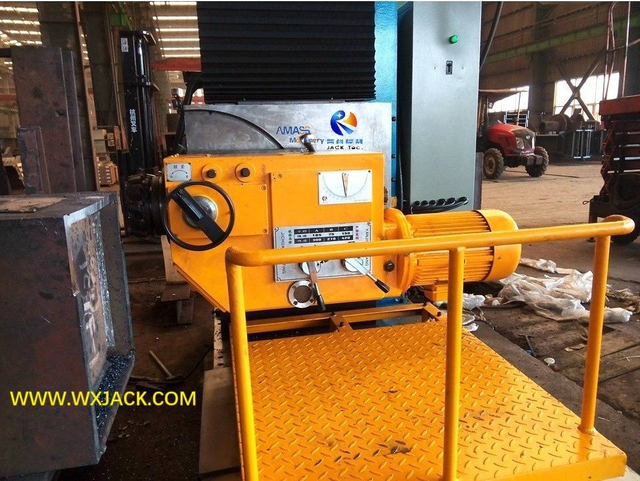

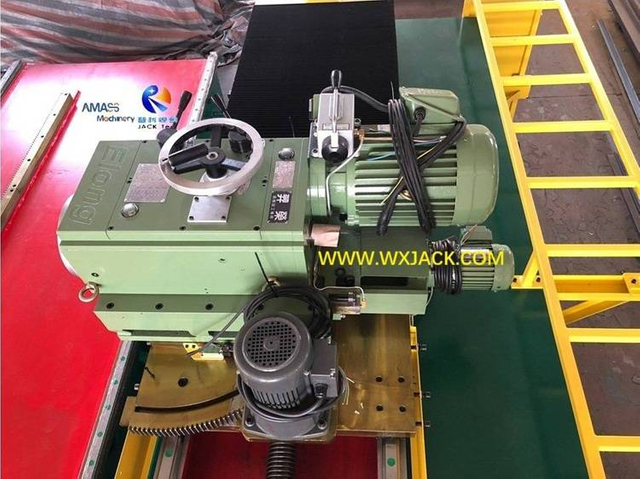

7. Cabezal de fresado de la fresadora frontal de extremo grande con estructura de acero BOX H de Wuxi JACK:

Para modelos a partir de DX40xx, es decir, máx. La carrera de fresado frontal hacia arriba y hacia abajo es de 4.000 mm, la potencia del cabezal de fresado equipado se eleva de 7,5 kW a 9,3 kW o incluso 11 kW , para garantizar plenamente la eficiencia y la profundidad de corte del fresado frontal en piezas de trabajo de estructuras de acero de gran tamaño:

7,5 kW HD750
MU6S de 9,3kW
MU9S de 11kW

Algunos puntos técnicos generales con estructura de acero Box H Beam End Fresh Machine

1. Estructura de columna vertical de la fresadora de extremos de vigas pequeñas y grandes:

1) Importancia: El máx. La carrera de fresado vertical es el índice técnico más crítico para la fresadora final: cuanto mayor sea la carrera vertical válida del fresado frontal, más difícil será el diseño y la producción de la máquina. Por lo tanto, el modelo DX6080 es la cúspide de su familia de máquinas;
2) La razón es que, al aumentar la altura de la columna vertical, aumenta el riesgo correspondiente de rigidez insuficiente, lo que puede provocar una estructura flácida y, en consecuencia, inestabilidad del cabezal fresador y su funcionamiento;


3) Tres tipos de estructura de columna vertical en estructura de acero BOX H Fresadora de extremo frontal de viga:

a) En modelos pequeños DX0820 a DX10xx : ( Fig.1 )
La columna vertical es un segmento de columna cuadrada recta:

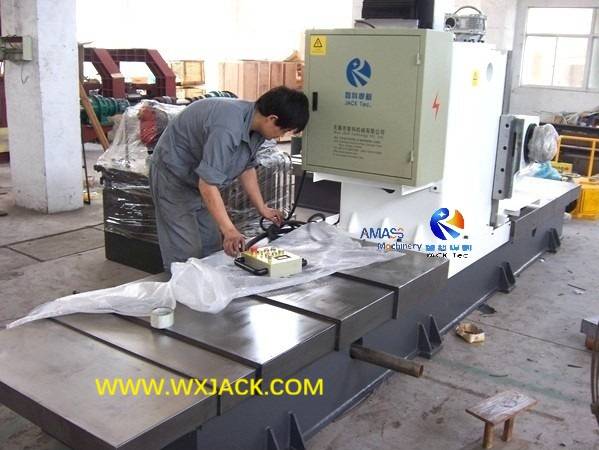

Fresadora frontal de extremo de viga H de estructura de acero Fig1 95 100_8810
b) En los modelos convencionales de las series DX12xx y DX15xx : ( Fig.2 )
La columna vertical se ensambla a partir de 2 segmentos de columnas cuadradas rectas, con una transición intermedia;

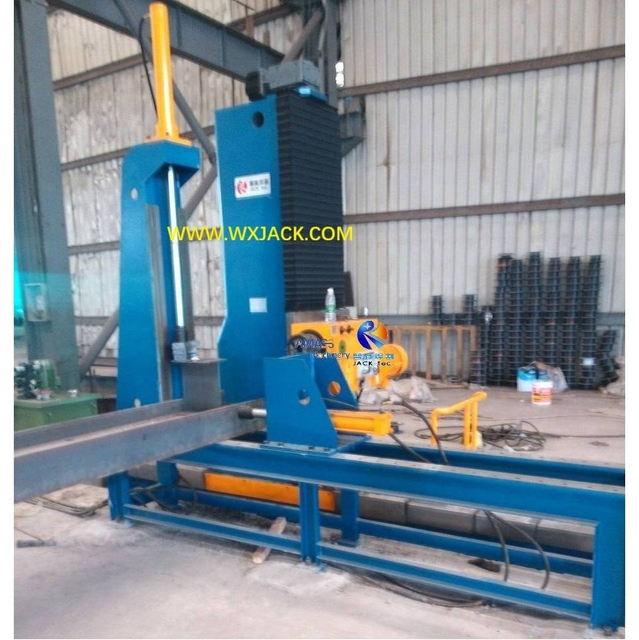

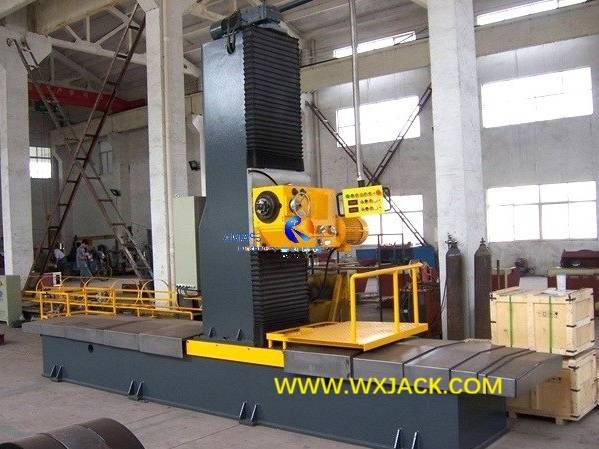

Fig2 Fresadora frontal de viga H con estructura de acero 71
c) En modelos grandes DX20xx y superiores : ( Fig.3 )
La columna vertical es un segmento inferior de una columna cuadrada recta grande, con un segmento oblicuo superior. --- Este diseño de columna tiene la mayor resistencia y firmeza;

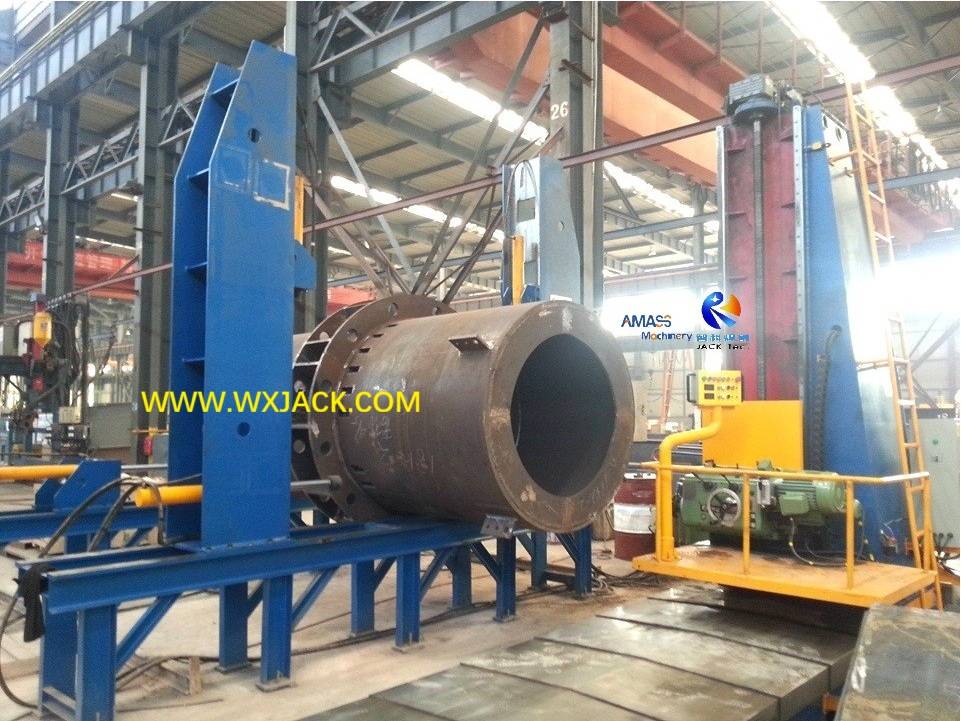

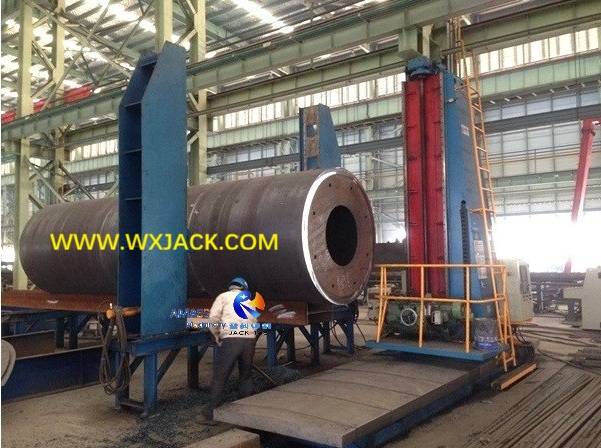

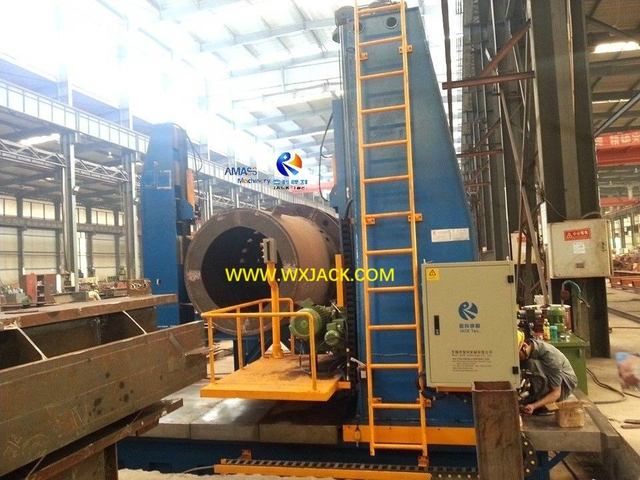

Fresadora frontal de extremo de tubo CNC Fig3 38
En general, el diseño y la mano de obra en una columna vertical vertical pesan mucho en el funcionamiento exitoso de la fresadora de desbaste de cara de extremo de viga BOX H de estructura de acero de la serie DX, especialmente en modelos grandes;
4) La parte inferior de la columna vertical tiene una abertura cuadrada cubierta con una cubierta de color amarillo brillante, que tiene filas de ranuras largas . Esto es para disipar el calor del motor de accionamiento de la columna vertical instalada, así como para verificar el estado de funcionamiento del motor durante el trabajo:

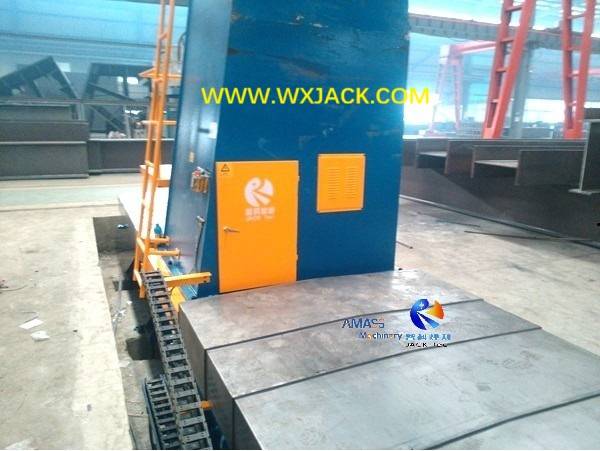

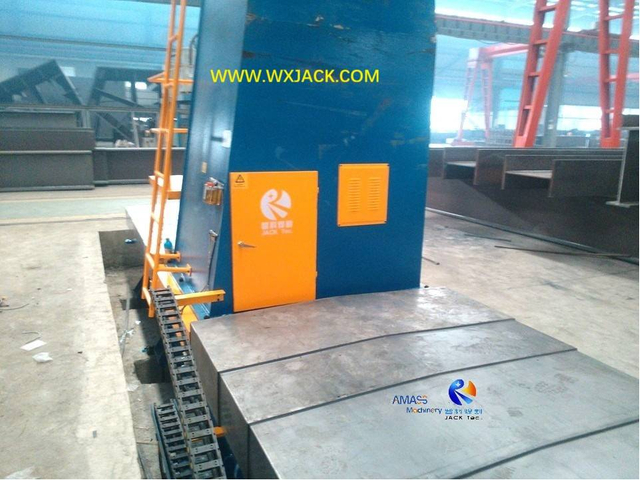

Disipación de calor y observación de las ranuras en la parte inferior de la columna vertical: ( Fig.4 )
Fresadora frontal de viga en H con estructura de acero Fig4 79

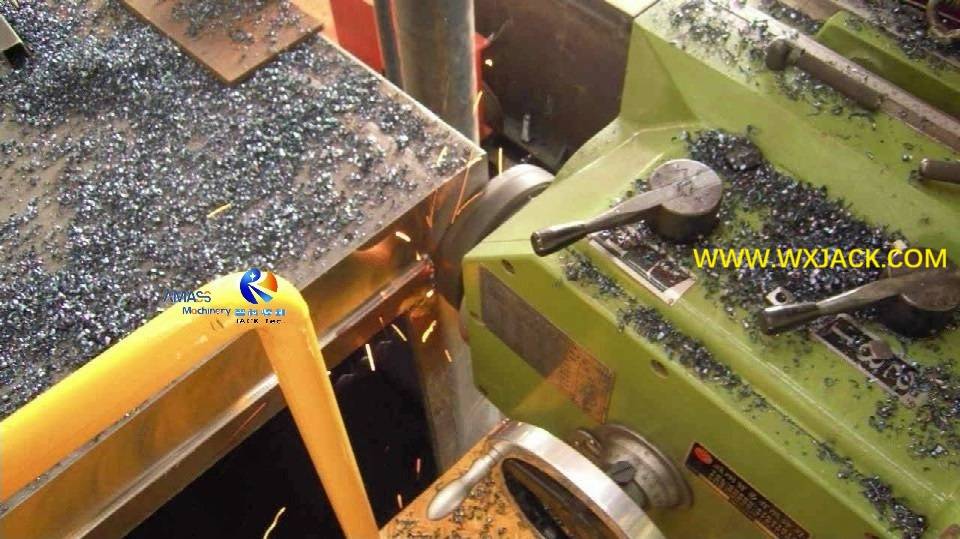

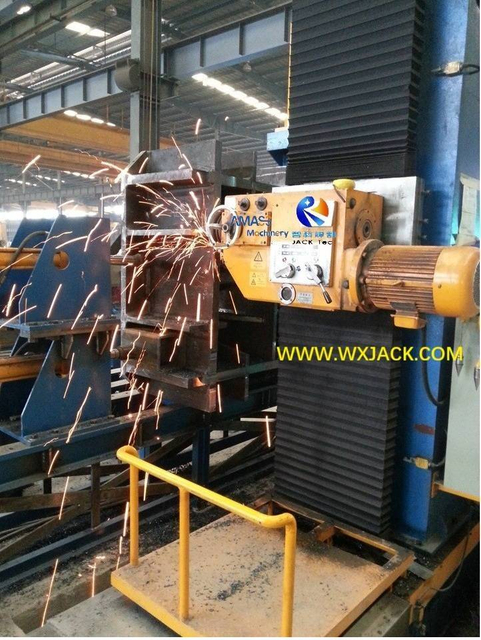

2. Técnica de fresado aplicada en la fresadora frontal pequeña y grande de vigas BOX H de estructura de acero:

1) El fresado de extremos en tales condiciones pertenece a '' Fresado pesado '', lo que significa un corte profundo con grandes volúmenes de chatarra generada y requisitos relativamente menores en cuanto a rugosidad y acabado;
2) La profundidad de corte en cada paso de trabajo de la fresadora de desbaste frontal de extremo de viga BOX H suele ser de 5 ~ 6 mm. ;
3) La herramienta de trabajo es un cabezal de corte pequeño de Φ160 ~ Φ200 mm . En condiciones especiales, por ejemplo, cuando el cliente tiene piezas de trabajo de piezas fundidas grandes, para garantizar la profundidad y la eficiencia del corte, se debe utilizar un cabezal de corte grande de Φ315 mm ;
4) La velocidad de fresado frontal recomendada es de alrededor de 280 ~ 350 mm/min. , ajustable continuamente y mostrado en el panel de operación de la máquina, ya sea controlado con inversor de CA en modelos normales o controlado con CNC en modelos CNC;
5) Además de la función básica del fresado frontal vertical de extremo recto, la fresadora desbastadora de cara frontal de extremo de viga BOX H de estructura de acero Wuxi JACK tiene la función de biselado , o llamada fresado frontal inclinado . El cabezal de fresado se puede inclinar integralmente dentro del rango de 0°~ 45° a lo largo de la ranura en T de su placa de instalación, en el plano de montaje vertical de la cara del extremo de la pieza de trabajo. Ésta es la característica única de la máquina Wuxi JACK en el mercado;
6) La calidad de las piezas de trabajo terminadas puede cumplir con los requisitos de la primera etapa del mecanizado en desbaste: se elimina la capa rugosa de las superficies de los extremos de ambos lados de las piezas de trabajo, lo que hace que se preparen los pasos posteriores de fresado terminado, ensamblaje o unión directa de la cara del extremo.

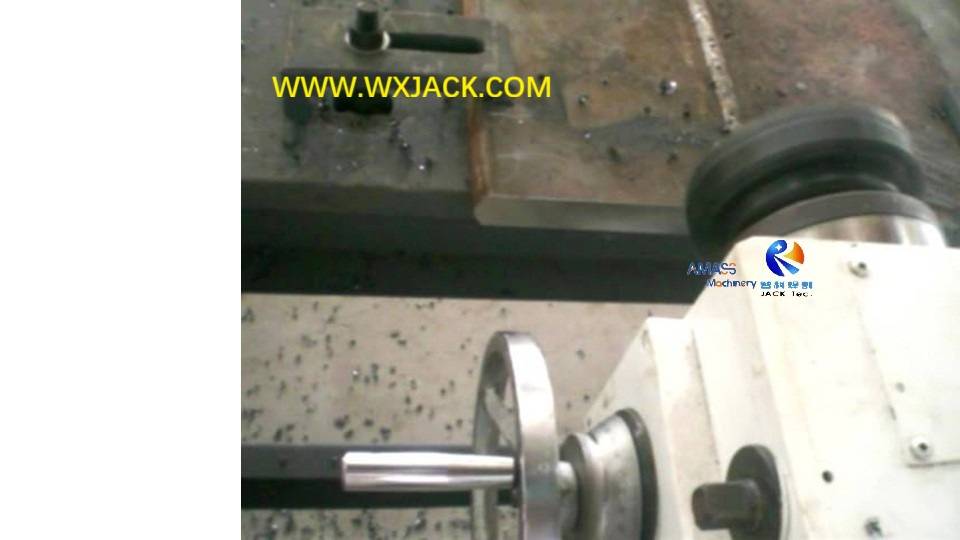

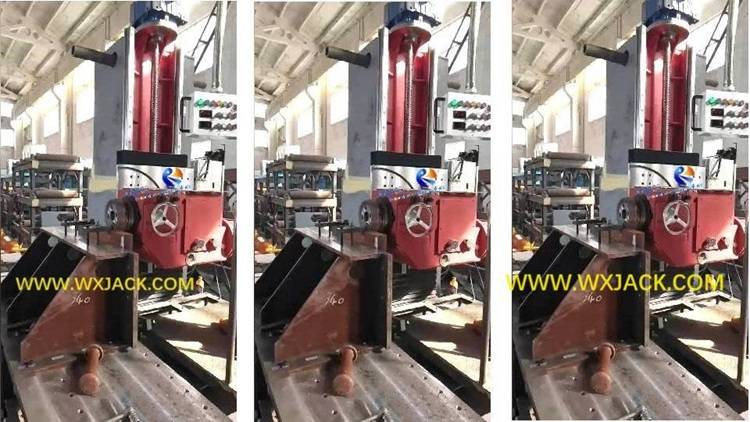

3. Fresadora de desbaste de cara de extremo de viga CAJA H de estructura de acero de carrera horizontal de tamaño flexible:

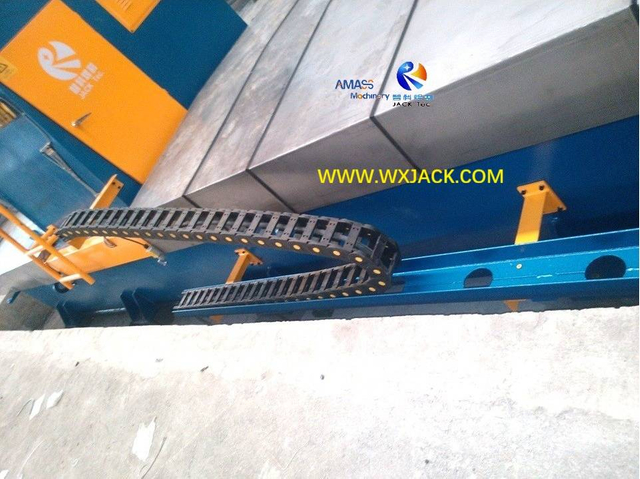

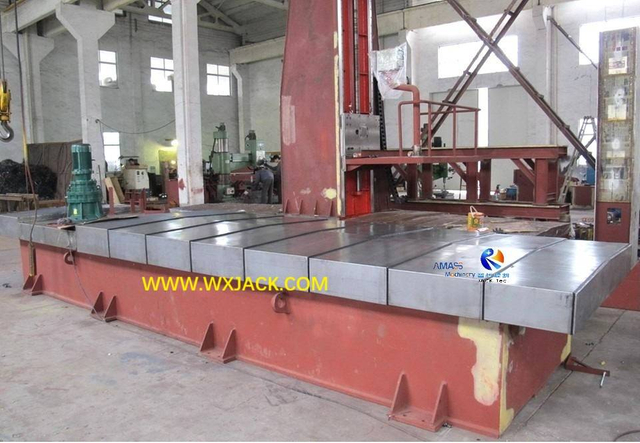

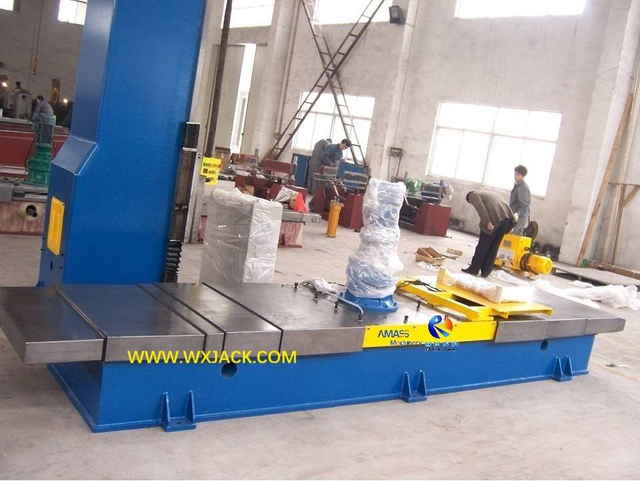

Base horizontal de la fresadora de desbaste frontal Wuxi JACK: ( Fig.5 )
Fig5 Estructura de acero BOX H Fresadora frontal de viga 88 IMG_8279
1) Como se muestra en la foto de arriba, la unidad de protección de la cama con base horizontal es de estilo en cascada y está hecha de acero inoxidable. Junto con el movimiento horizontal de la columna vertical a lo largo de la base de la máquina, la unidad de protección está revestida hacia adentro y hacia afuera en consecuencia, protegiendo el riel guía lineal preciso y de alta resistencia contra la infiltración de partículas extrañas y restos de fresado. La unidad de protección tiene las ventajas de un buen sellado, buena disipación y larga vida;
2) Bajo el parámetro principal de carrera vertical, la carrera horizontal es la especificación de nivel secundario, en la determinación del modelo de la máquina fresadora de extremo frontal de viga BOX H de estructura de acero. Esta es la razón por la que el trazo horizontal válido es un parámetro opcional. Lo que significa que el cliente puede indicar el trazo horizontal requerido para el modelo adquirido;
3) Hay una mirilla en la cubierta protectora, a través de la cual se puede observar el estado de lubricación y limpieza del riel guía preciso durante el trabajo.

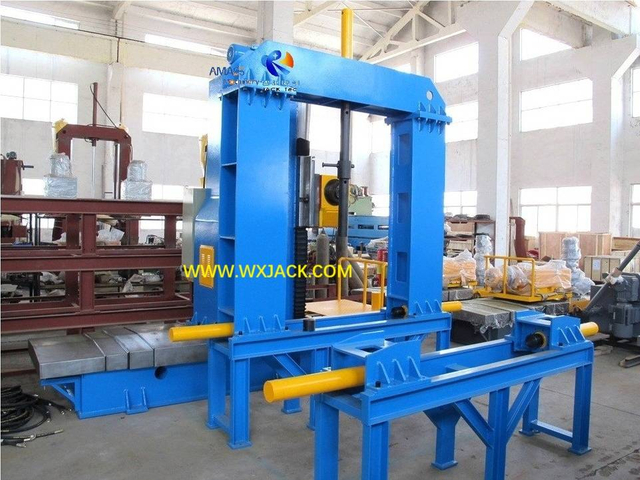

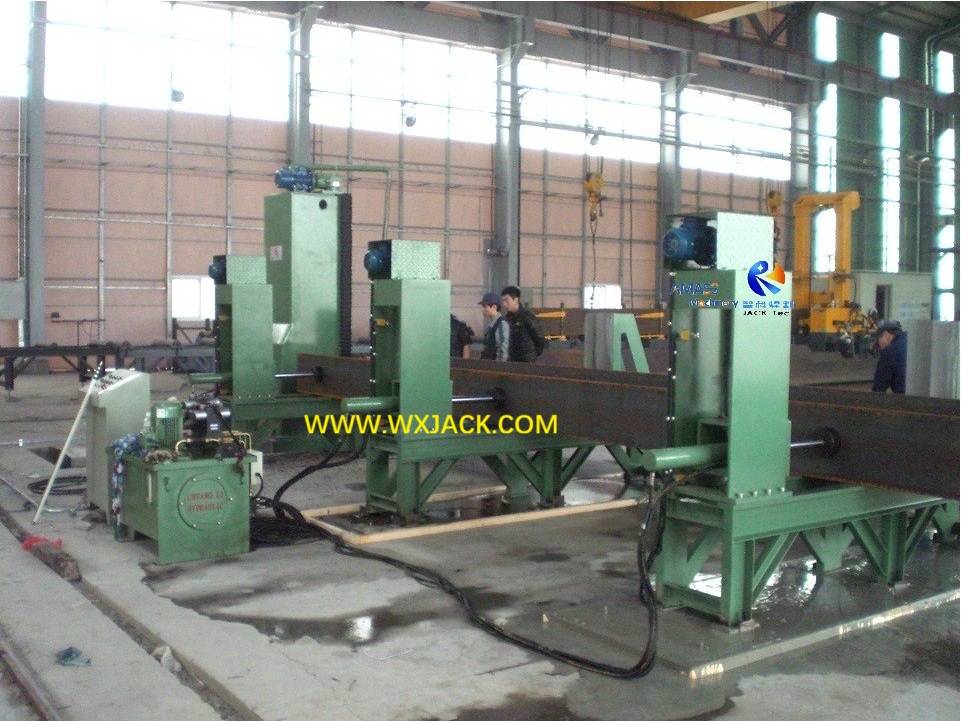

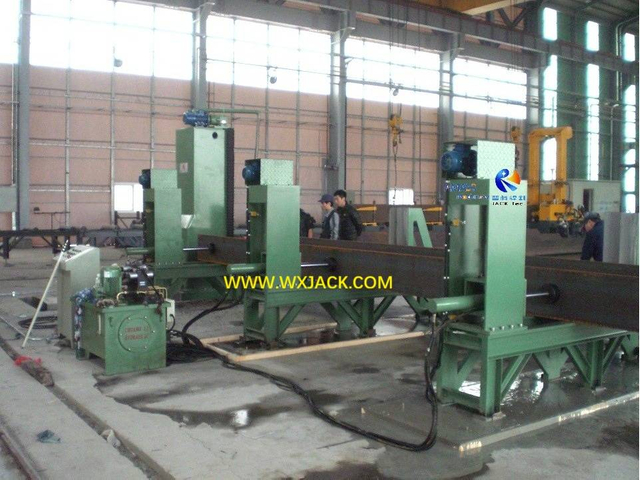

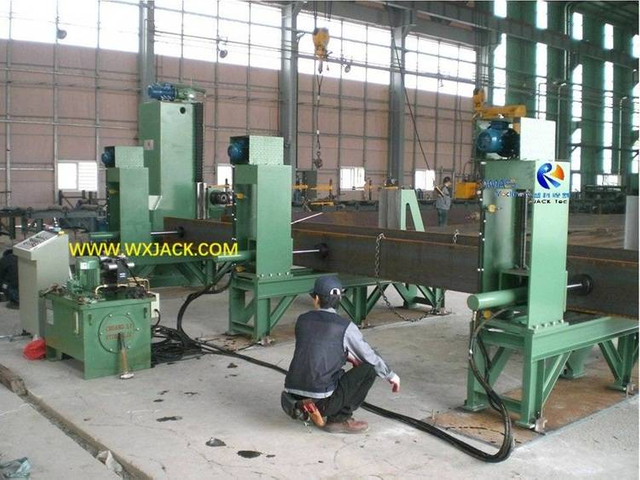

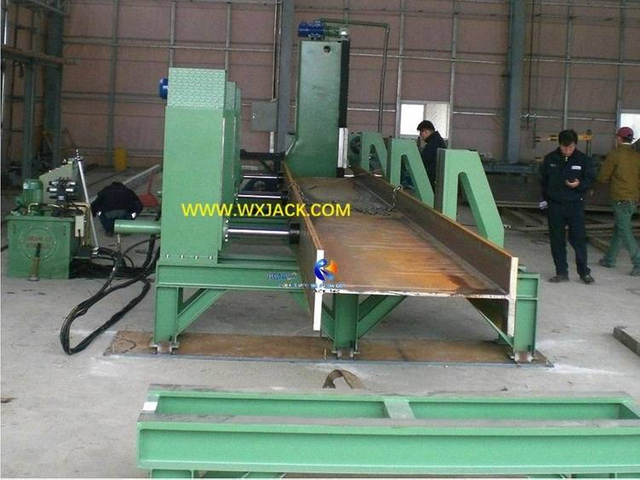

Mesa de abrazadera hidráulica en la caja de estructura de acero H Vma H Máquina de fresado de rostro grande



1. Diferentes diseños en el soporte de la pieza de trabajo en la estructura de acero Caja de tubería H Máquina del extremo del rostro de la viga:

Importancia: los soportes de pieza de trabajo diseñados adecuados son importantes para el funcionamiento adecuado de la máquina. Verifique cuidadosamente el diseño de estos soportes en las fotos de arriba, puede encontrar que existen cierta diferencia entre el miembro de la estructura de haz y tubería de caja, así como las dimensiones de estas piezas de trabajo. Su soporte de sujeción está diseñado en base a la estructura característica de las piezas de trabajo;


2. Diseño general en la mesa de la abrazadera en la caja de acero Box H Viga Firora de la cara del extremo Rough Máquina:

Las 2 fotos de arriba a la izquierda:
1) En un conjunto de frescas finales, dependiendo de la longitud más larga de la pieza de trabajo, un grupo de soportes de abrazadera de la pieza de trabajo consta de dos o tres conjuntos de soportes;
2) El primer soporte, que es la cara del armario a extremo de la pieza de trabajo, es el más importante. Aloja la pieza de trabajo desde el lado inferior y lateral, dependiendo de si los miembros estructurales del haz de la caja o la tubería, hay dos o uno cilindros hacia abajo para sujetar la pieza de trabajo;
3) Los siguientes uno o dos soportes generalmente sujetan la pieza de trabajo solo del lado lateral, a menos que se requiera un requisito especial en la abrazadera hacia abajo;
4) Durante la sujeción, un lado de la pieza de trabajo debe tomarse como plano de referencia, y ser perpendicular con la cara del extremo de la pieza de trabajo. Si no, la calidad del fresado de la cara final puede estar influenciada negativamente;

3. Mesa de abrazadera de la pieza de trabajo en la caja de estructura de tuberías y acero H Máquina de fresado de extremo de haz grande:

Las 2 fotos de arriba a la derecha de arriba:
1) Cuando la pieza de trabajo es igual o excede de 2,000 mm de altura, la sujeción de un solo lado introducido no es suficiente para asegurarlo de manera confiable;
2) En este momento, se debe adoptar una forma de sujeción de doble lados, que forma todo el sistema de sujeción como una estructura de marco medio cerrado ;
3) la pieza de trabajo grande y pesada se sujeta de ambos lados, lo que da una abrazadera confiable y firme en piezas de trabajo grandes y pesadas.


Distinción de Wuxi Jack Tamaño especial Pequeño y grande Box Ih Machina de fresado de la cara de la viga

1. Estructura de acero de tamaño especial.

Carrera de trabajo válida fuera de ( más allá ) el rango anterior:
1) Modelo pequeño:
Wuxi Jack DX0810 Modelo de altura 800 mm Caja de estructura de acero pequeño H Vigilla Firora de la cartera de la cara Lista para el envío: ( Fig.1 )

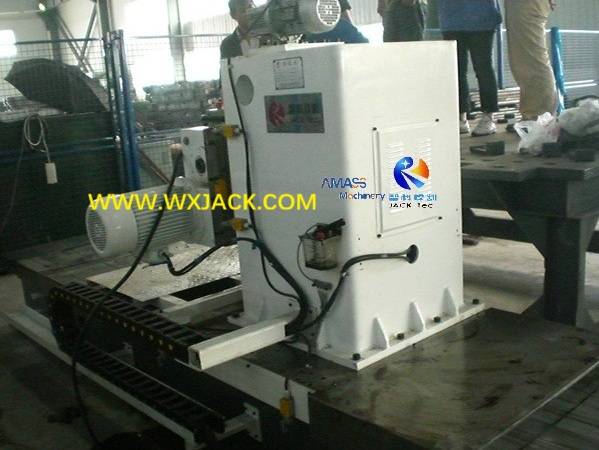

Fig2 Estructura de acero H Máquina de fresado de la cara del extremo del haz 102 CIMG2051



2) Modelo grande:

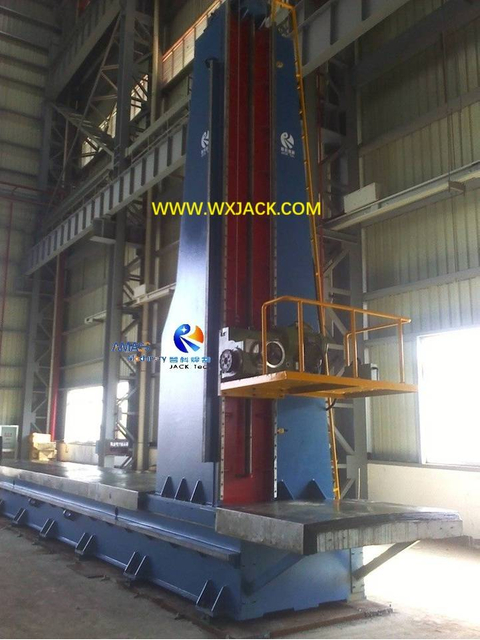

Wuxi Jack DX6080 Modelo de 6000 mm Caja de altura Caja grande IH Fin de la viga Máquina de fresado en bruto para entregar al sitio del cliente de Vietnam: ( Fig.2 )

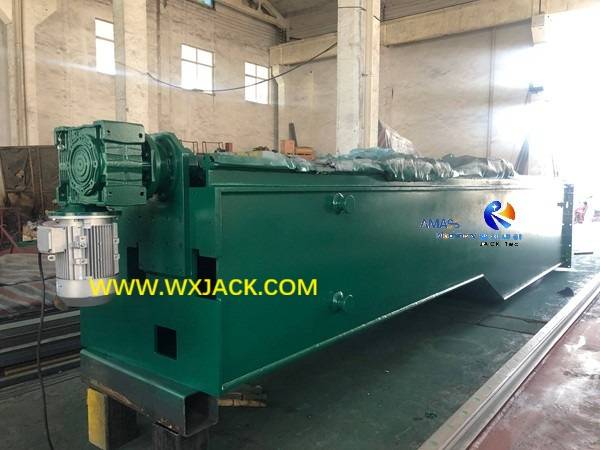

Fig3 Máquina de fresado de la caracol del extremo del acero Fig3 56 56

2. Avance técnico en la caja de estructura de acero H Viga H Máquina de fresado de cara de extremo pequeño y grande:

Aplicable para piezas de trabajo de tamaño especial y grandes:
Wuxi Jack DX4080 Estructura de acero La máquina de molienda de haz grande funciona en una gran estructura de acero Part: ( Fig.3 )

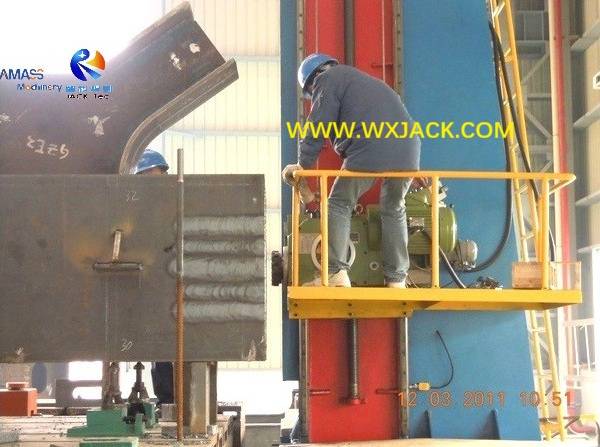

Fig4 Máquina de fresado de caracol de la estructura de acero grande H Vigas 4 4



Pedido a la cadena de valor de entrega de la caja de estructura de acero pequeña y grande de tamaño especial IH Fin de la viga

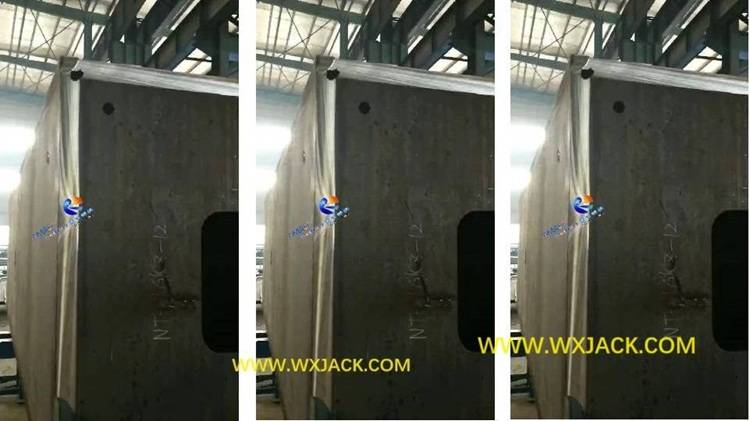

El revestimiento de extremos terminado fabricado por la máquina de revestimiento de extremos Wuxi JACK

1 Heavy duty Large Steel Structure BOX I H Beam End Face Milling Machine 81

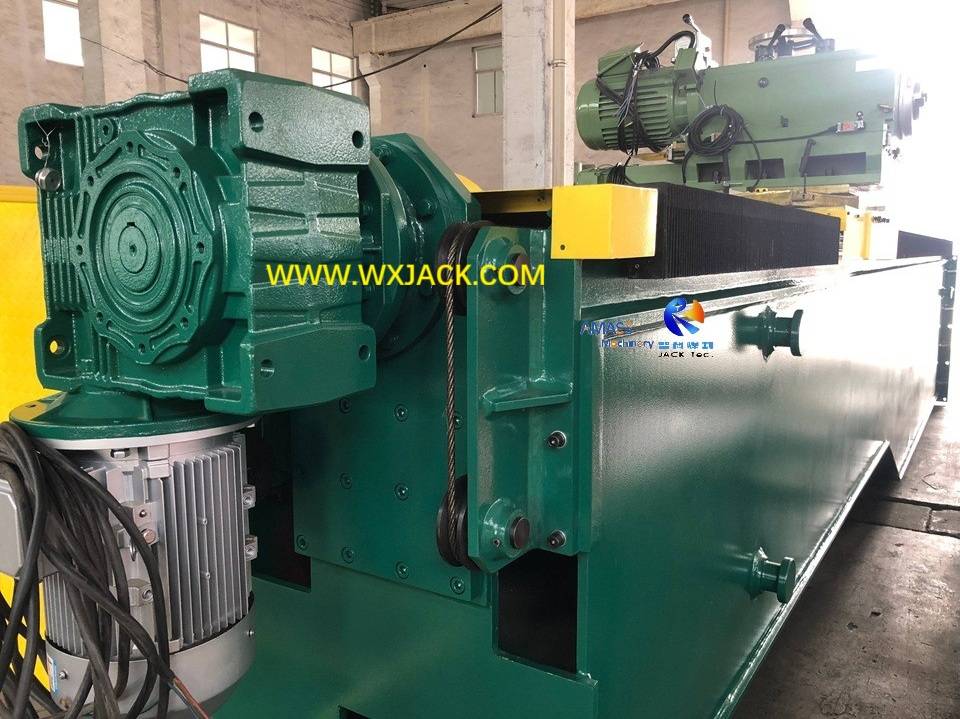

2 Heavy duty Large Steel Structure BOX I H Beam End Face Milling Machine 76
3 Heavy duty Large Steel Structure BOX I H Beam End Face Milling Machine 53 100_7855

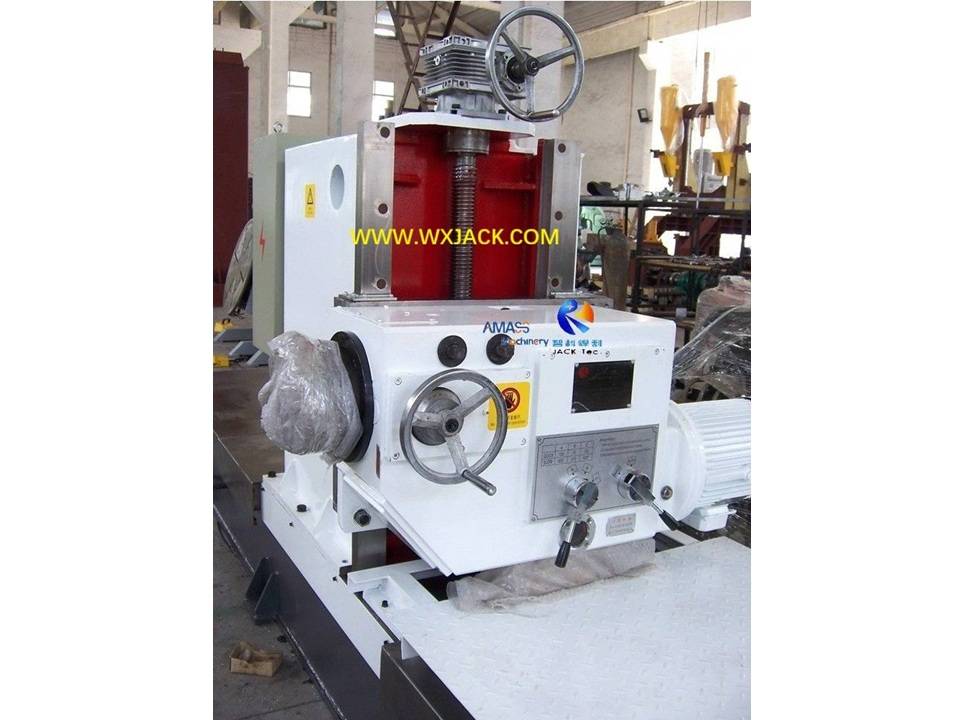

4 Light duty Small Steel Structure I H Beam End Face Milling Machine 94 100_8807
5 Heavy duty Large Steel Structure BOX I H Beam End Face Milling Machine 78 IMG_3210
6 Heavy duty Large Steel Structure BOX I H Beam End Face Milling Machine 44

Detalle técnico en Wuxi Jack Acero Estructura de acero Beam Máquina de fresado de caras de extremo grande:

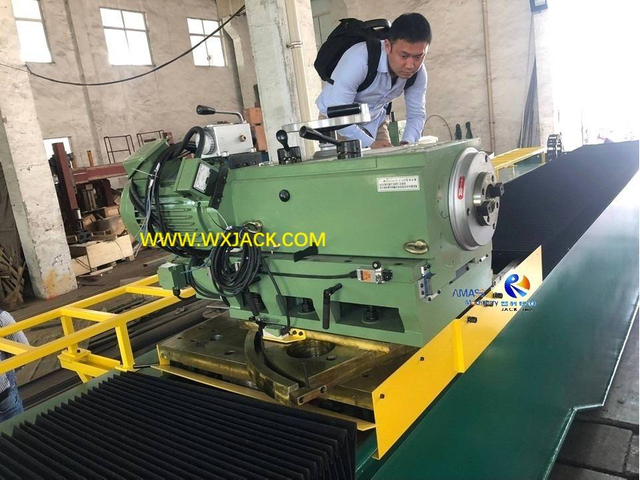

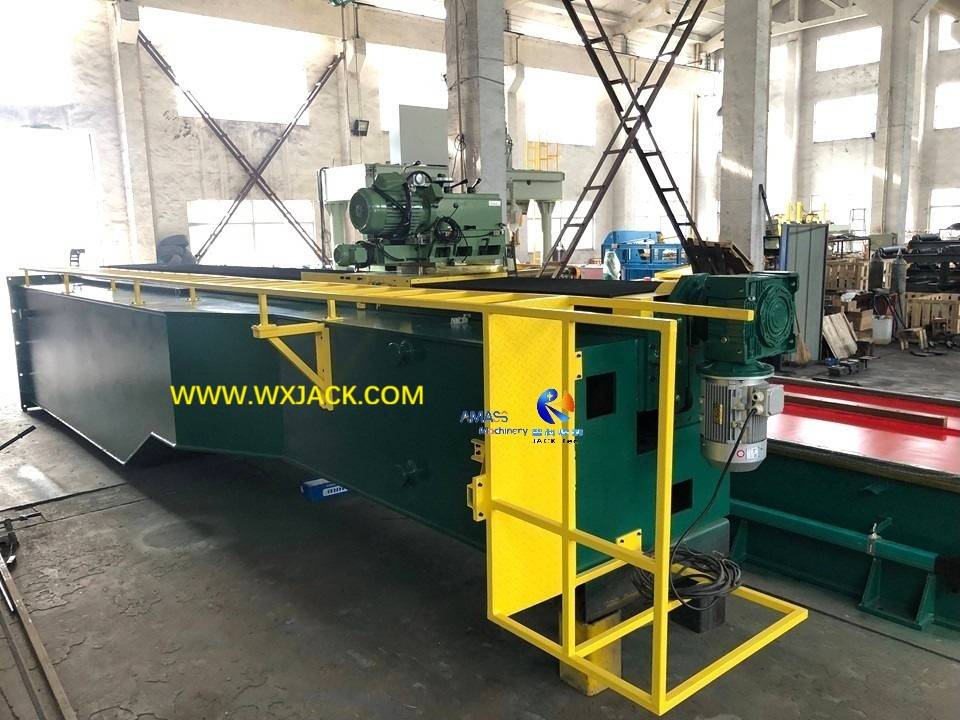

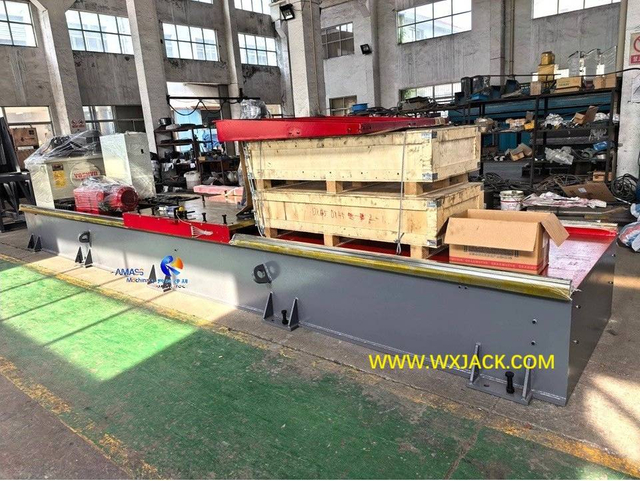

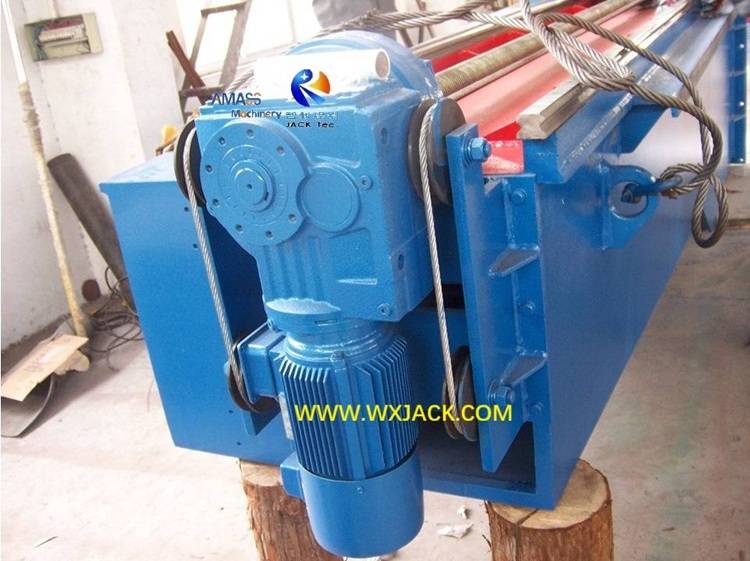

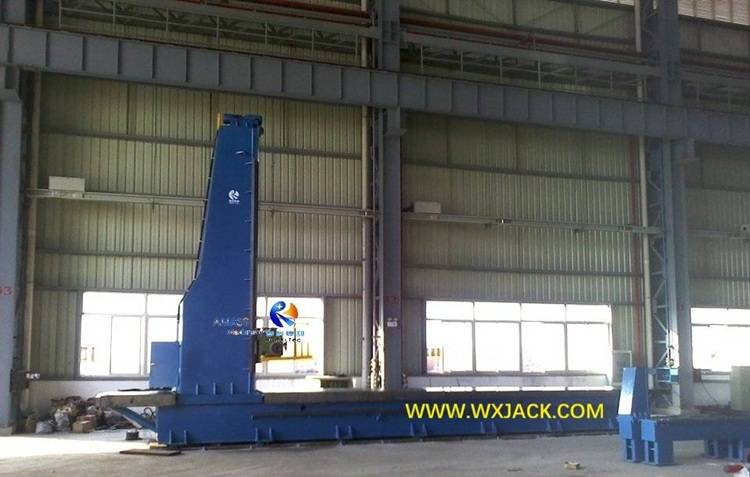

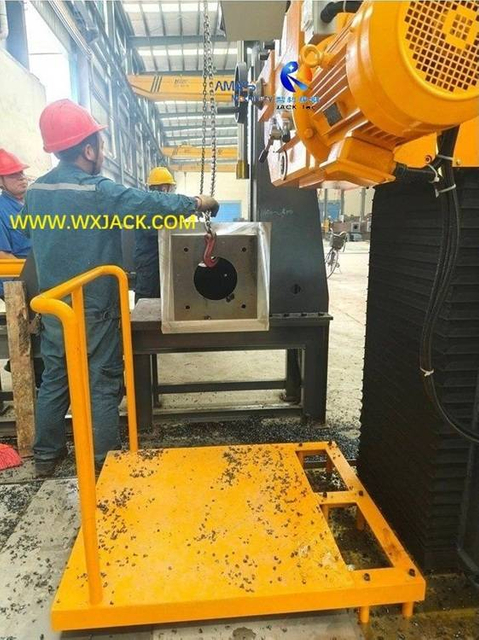

1 Fresadora frontal de extremo de viga IH BOX grande de alta resistencia con estructura de acero 62

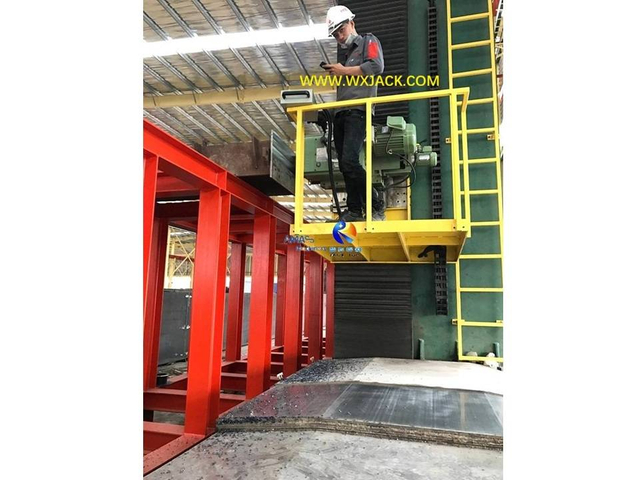

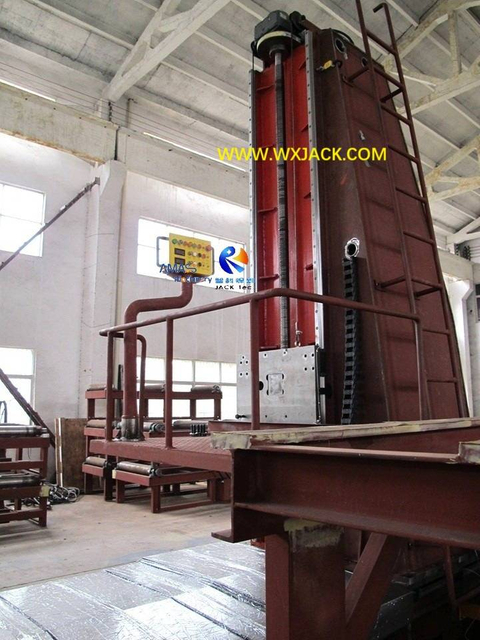

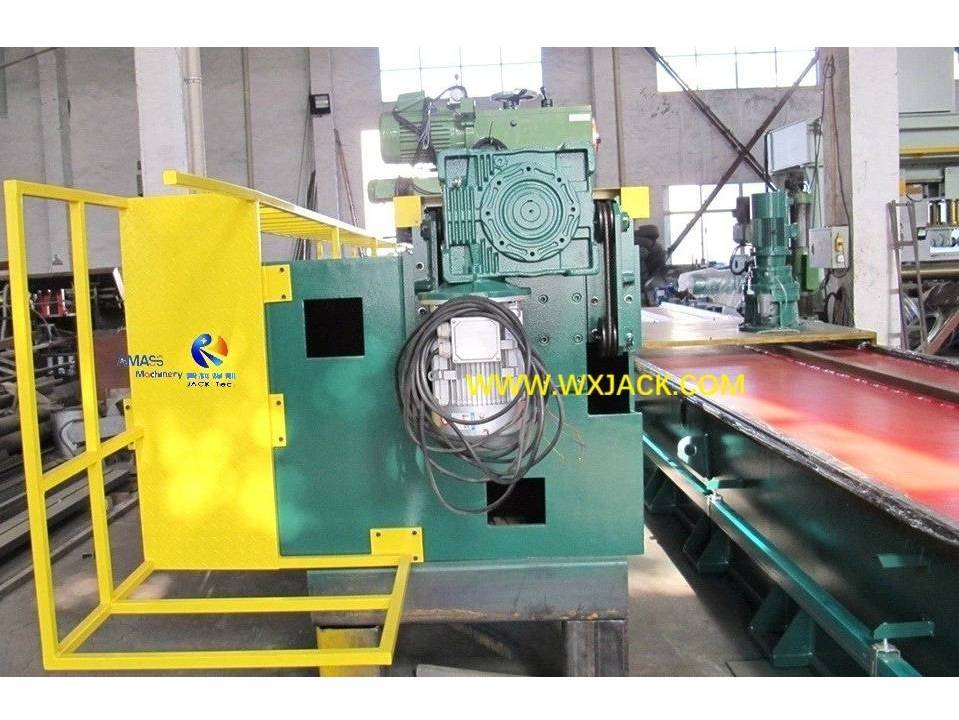

2 Fresadora frontal de extremo de viga IH BOX grande resistente de estructura de acero 69

1. Alcance y característica de la cartera de fresado en rugas de la cara del haz grande:

1) Los modelos más vendidos y clásicos son: DX4080/ DX4060/ DX5080/ DX6080;
2) Operación segura: debido al gran tamaño y un peso pesado tanto de la máquina como de la pieza de trabajo, la instalación / operación / mantenimiento, todos necesitan atención especial ;
3) Alimentación de la cabeza para los modelos grandes: potente 7.5kw / 9.3kw / 11kw ;
4) bastidores de la pieza de trabajo: debido a suficientes piezas de trabajo de peso pesado, la unidad hidráulica de la unidad hidráulica no es necesaria para la máquina de modelos grandes. Los clientes solo necesitan prepararse en la plataforma de carga de la pieza de trabajo, que se muestra en las fotos de la izquierda.



2. Parámetros técnicos de la estructura de acero Beam Máquina de fresado de caras de extremo grande:

Parámetros

Equipo relacionado de la estructura de acero Caja H Máquina de la fresza del extremo del haz pequeño y grande

1. Modelos pequeños ( DX08XX ~ DX10XX ): se aplica en la industria de Works Works Works, para implementar la fresación rugosa en el extremo de las placas de acero/ piezas de trabajo de estructura pequeña;
2. Modelos grandes ( DX40XX ~ DX60XX ): ver rangos de aplicación más amplios en las industrias de la máquina herramienta de trabajo/ construcción naval/ maquinaria de puerto/ construcción de puentes/ fundición/ forja, etc.;

3. Equipo con estructura de acero Caja H Máquina de fresado enrutado de la cara de la viga:

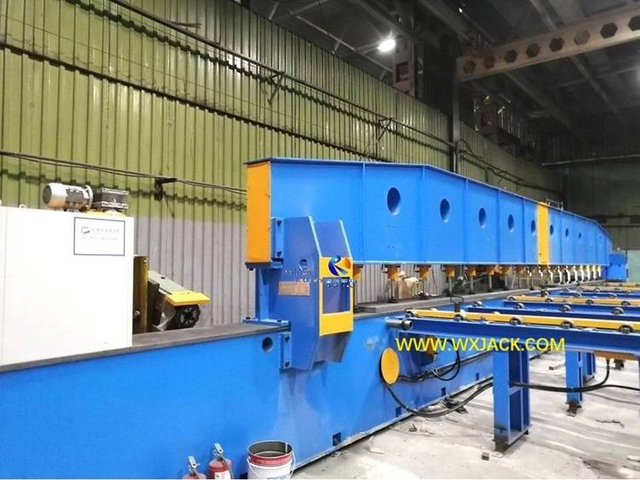

1) máquina de fresado de borde --- para realizar fresado de borde en placas de chapa;

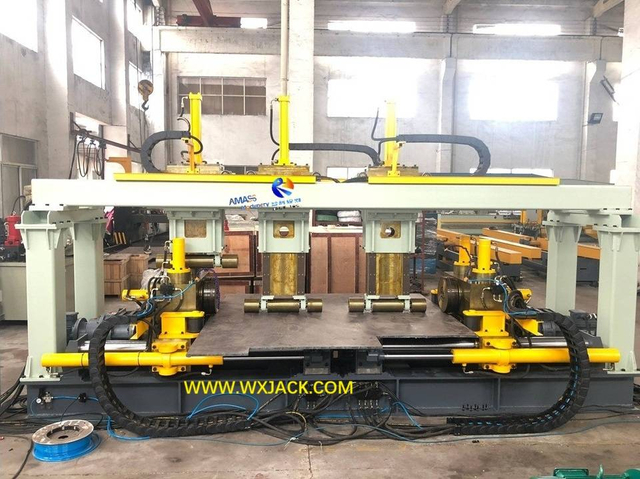

2) Máquina de redondeo de borde --- para realizar redondeos de borde para obtener esquinas redondas y suaves en placas de acero/ haz de acero, para aumentar la adhesión de la pintura de piezas de trabajo;
3) Máquina de enderezado de elementos de placa de refuerzo --- para realizar alinuras de alta velocidad en la unidad de placa acanalada;
4) máquina de soldadura longitudinal de viga automática --- para realizar soldadura en vigas de estructura súper grandes.

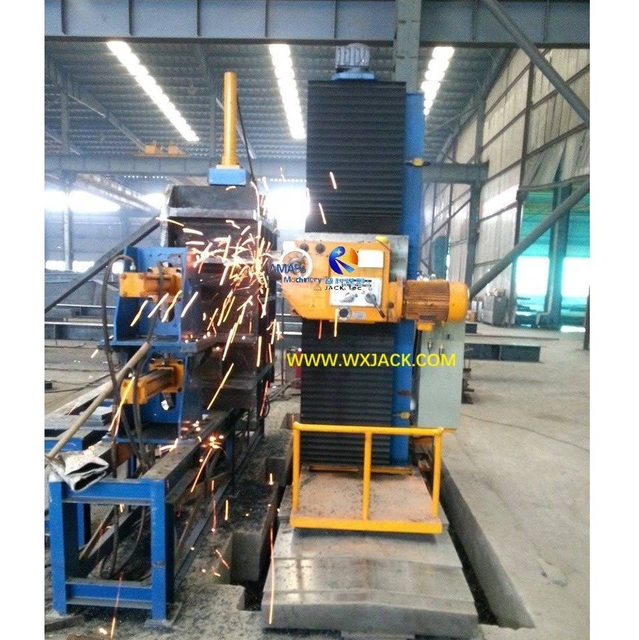

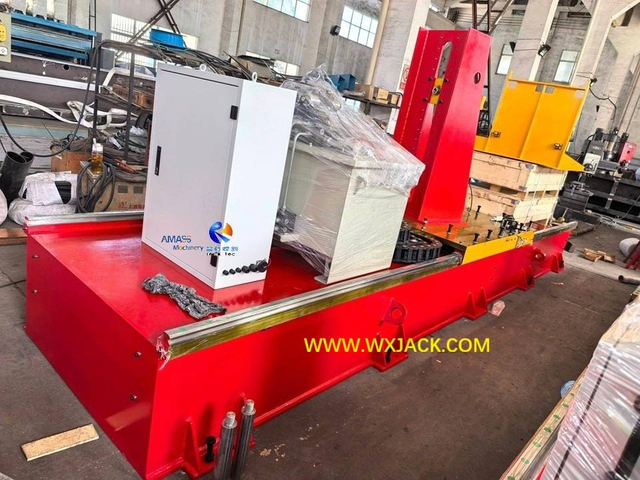

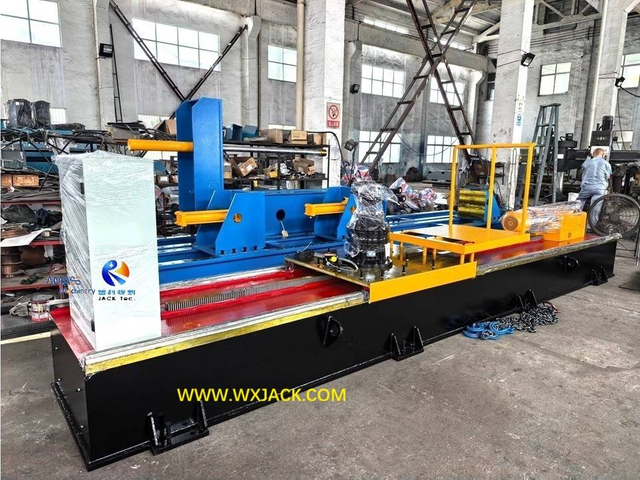

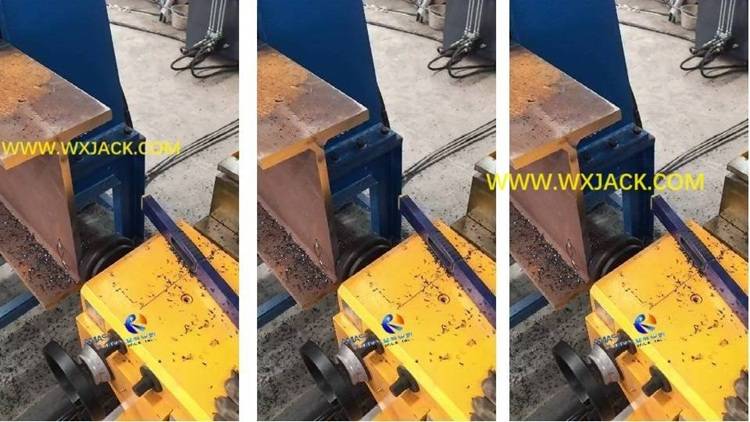

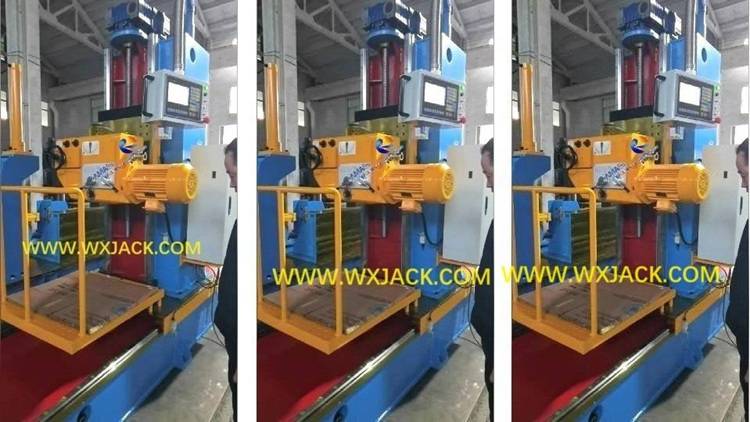

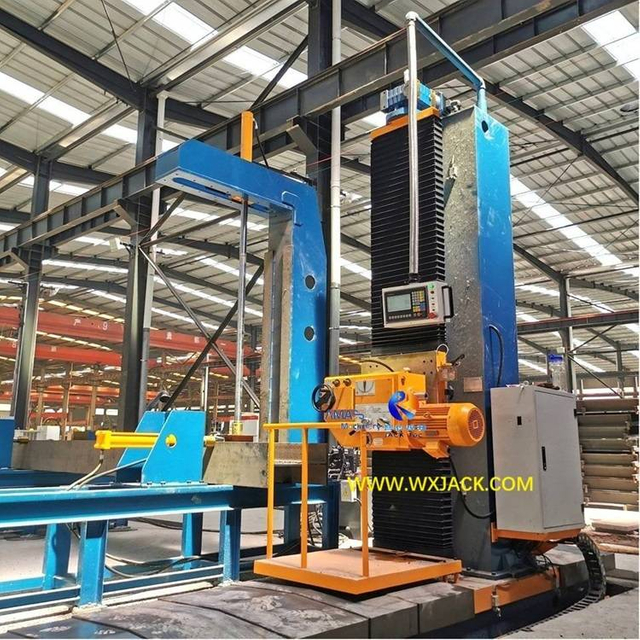

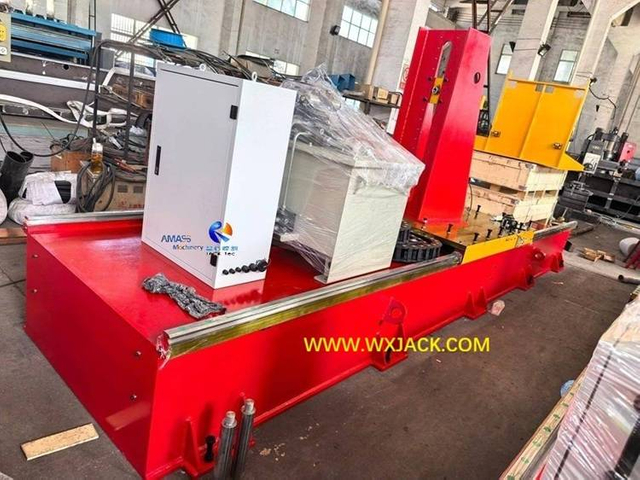

Fresadora frontal de extremo de tubo de viga CNC BOX H
01

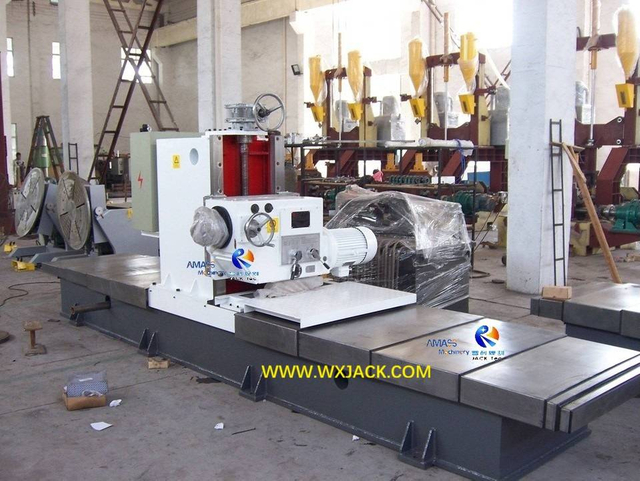

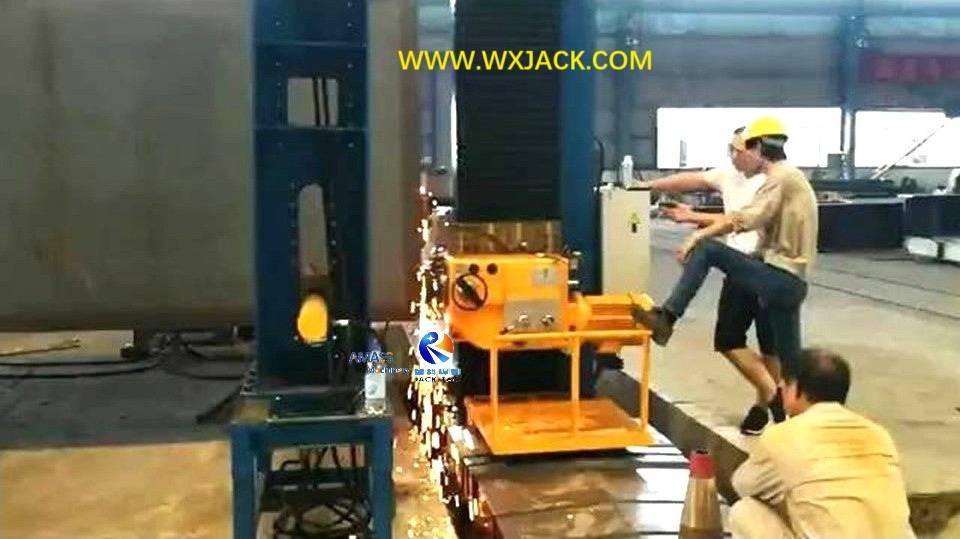

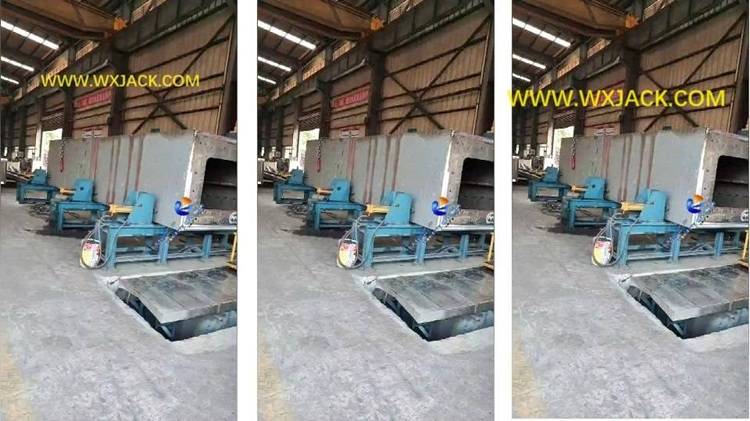

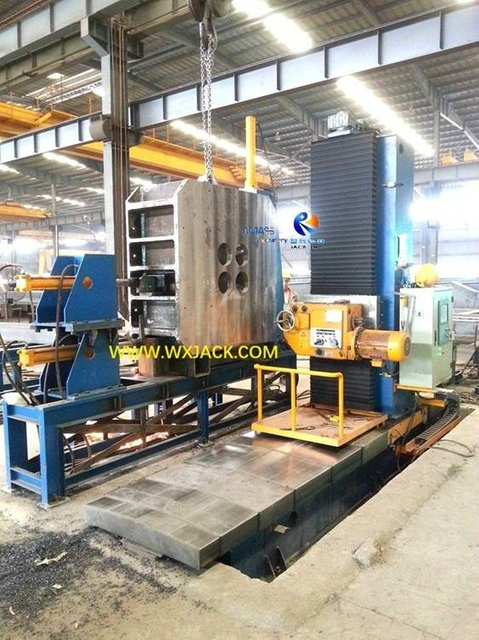

Máquina de fresado de cara de la viga de la caja CNC
02

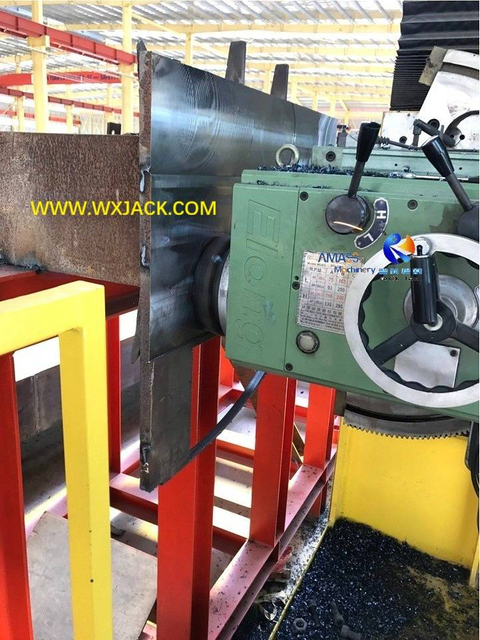

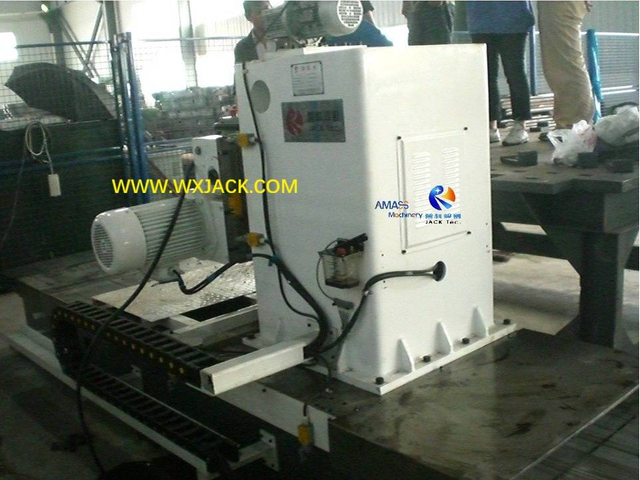

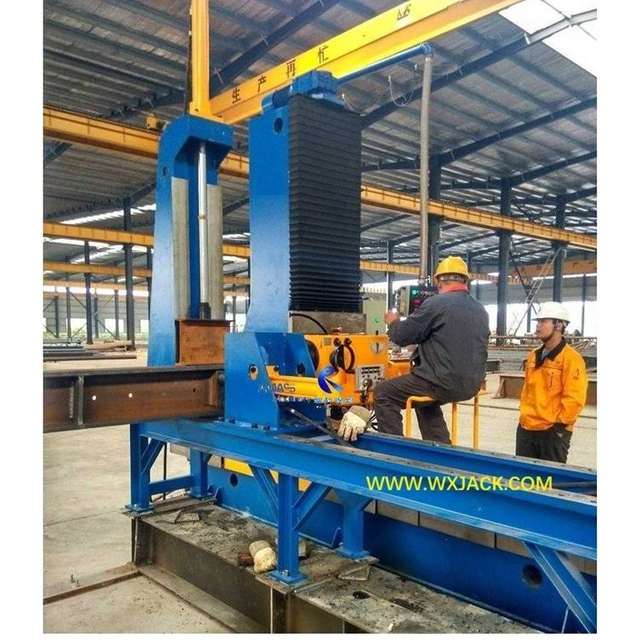

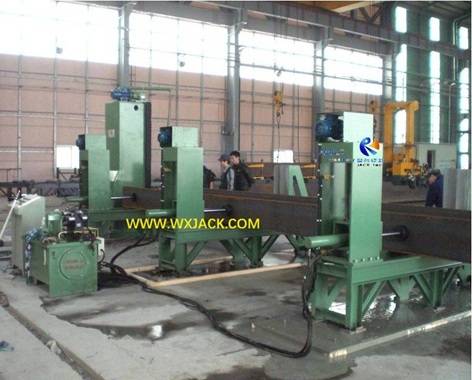

H máquina de fresado de la cara del extremo del haz h
03

Wuxi Jack Otra calidad superior de calidad de acero de calidad y más vendido

SXBJ-18 Máquina de fresado de borde de doble cabezal

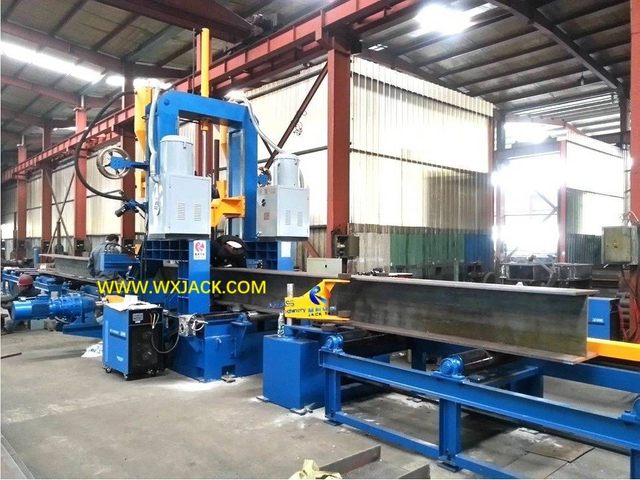

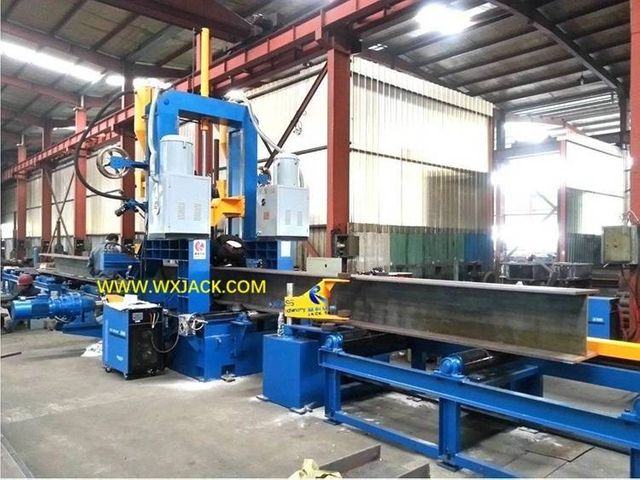

Phj15 H Beam 3 en 1 Máquina de alisado de soldadura de ensamblaje

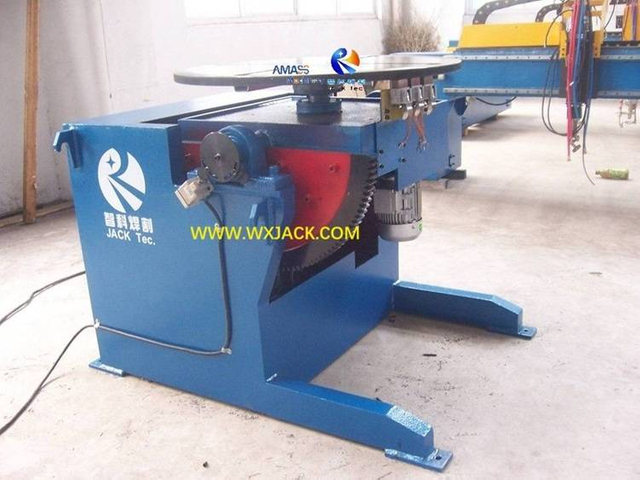

Posicionador de soldadura HB5
Máquina de alisado de haz de servicio pesado hidráulico YTJ-60

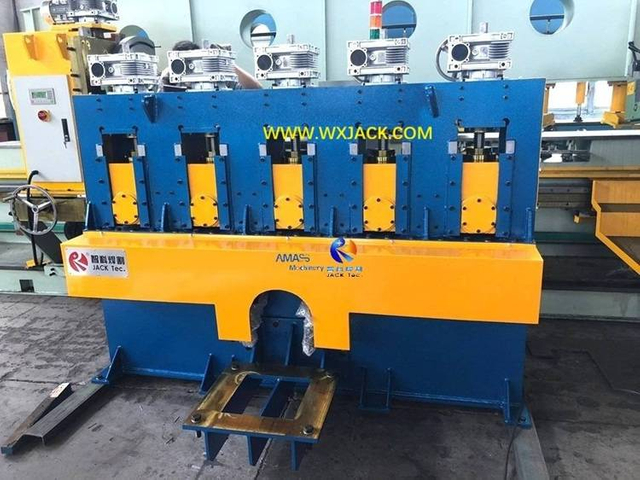

Máquina de alisado de acero de ángulo ASM100

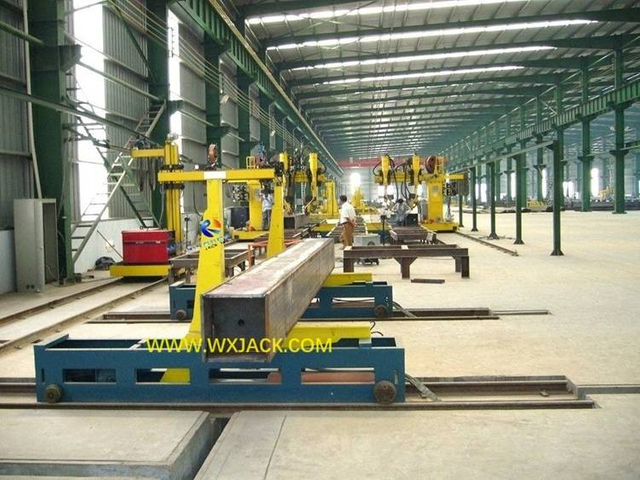

Línea de producción de haz de caja HB1200

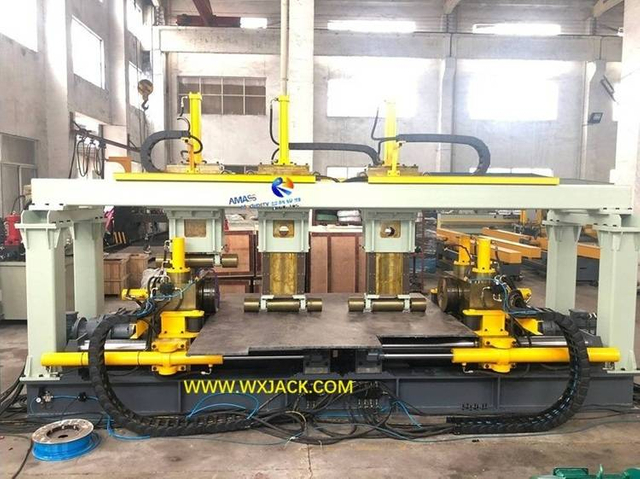

Máquina de redondeo de borde de placa de acero RH3000

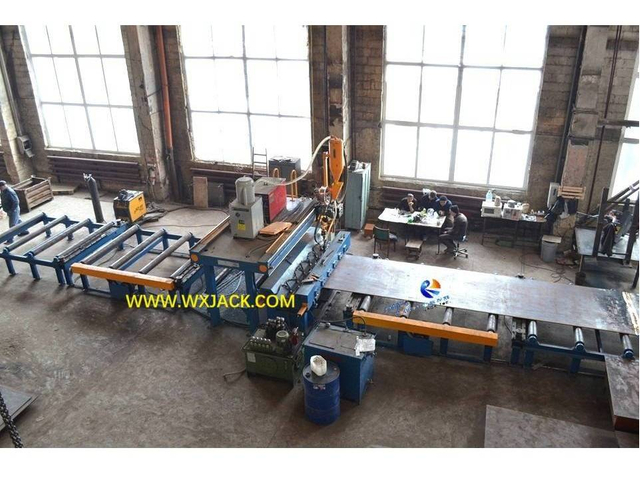

Máquina de soldadura de unión de tope de placa MP20

Preguntas frecuentes sobre la fresadora frontal pequeña y grande de viga BOX H de estructura de acero de tamaño especial

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829

Blogs en la estructura de acero Box H Beam Fin Finfrina enrutada

  • Aplicación del centro de refrentado y fresado en la industria de estructuras de acero

    Aplicación del centro de refrentado y fresado en la industria de estructuras de acero
    ¿Qué es el centro de refrentado y fresado de estructuras de acero? ¿Por qué existe demanda en el centro de fresado y refrentado de estructuras de acero? Constituciones y descripción técnica del centro de fresado y refrentado de estructuras de acero Caso de aplicación del centro de fresado y refrentado de estructuras de acero de Wuxi JACK Leer Más
  • Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520

    Wuxi JACK entregó al cliente un juego de fresadora frontal de viga en H CNC DX1520
    Origen: ¿Por qué presentar la fresadora frontal de vigas CNC I? Ventajas: Las ventajas de la fresadora frontal de estructura de acero CNC Cuestiones técnicas: análisis de la especialidad técnica y el funcionamiento de la fresadora frontal de vigas CNC H Perspectiva: ¿Cuál es el futuro de la fresadora frontal de vigas CNC H? Resumen sobre la fresadora frontal de vigas Wuxi JACK CNC H Leer Más
  • Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal

    Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal
    ¿Qué significa la fijación de la pieza de trabajo para la fresadora frontal de vigas en H? ¿Algún factor que afecte el diseño de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H y extremos de tubos? Generalización de la estructura de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H Varios ejemplos de fijación de piezas de trabajo en una fresadora frontal de vigas en H Leer Más
Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
